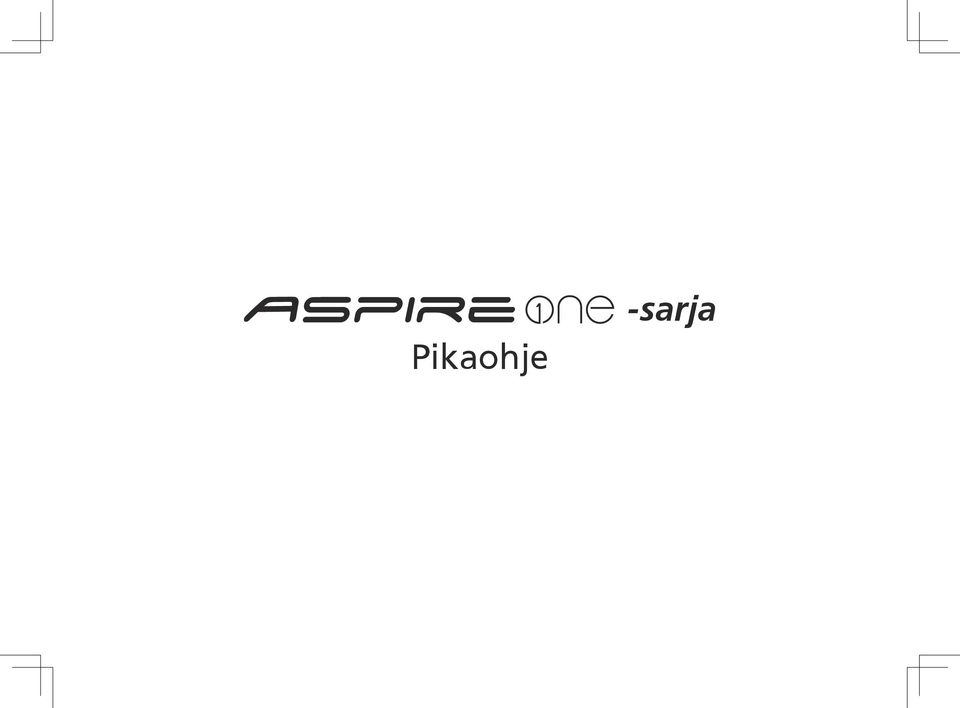

1 Pikaohje -sarja

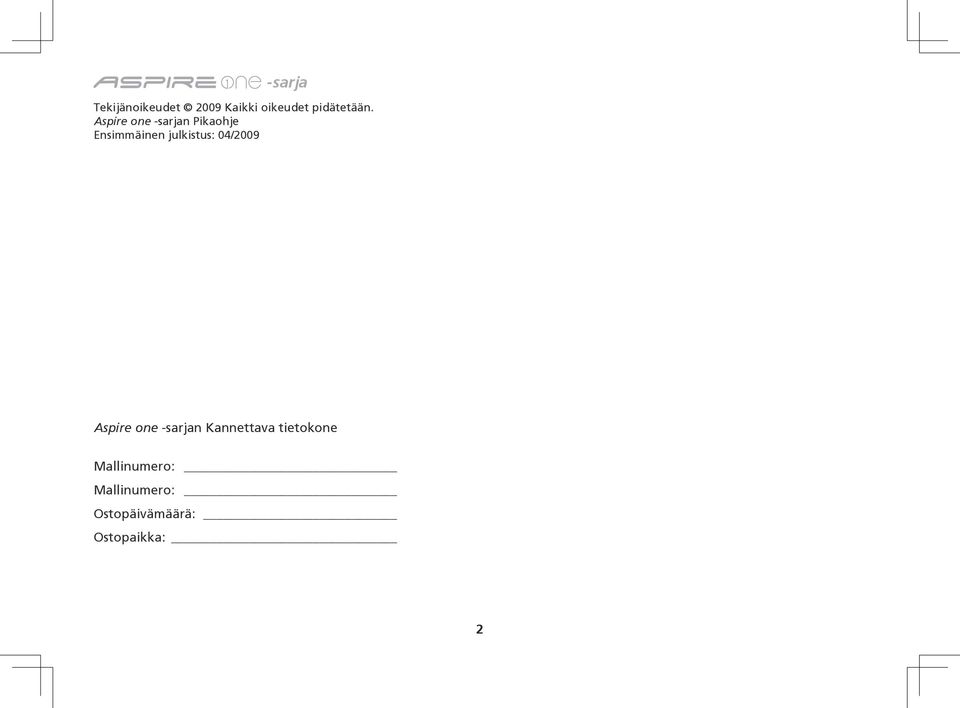

2 -sarja Tekijänoikeudet 2009 Kaikki oikeudet pidätetään. Aspire one -sarjan Pikaohje Ensimmäinen julkistus: 04/2009 Aspire one -sarjan Kannettava tietokone Mallinumero: Mallinumero: Ostopäivämäärä: Ostopaikka: 2

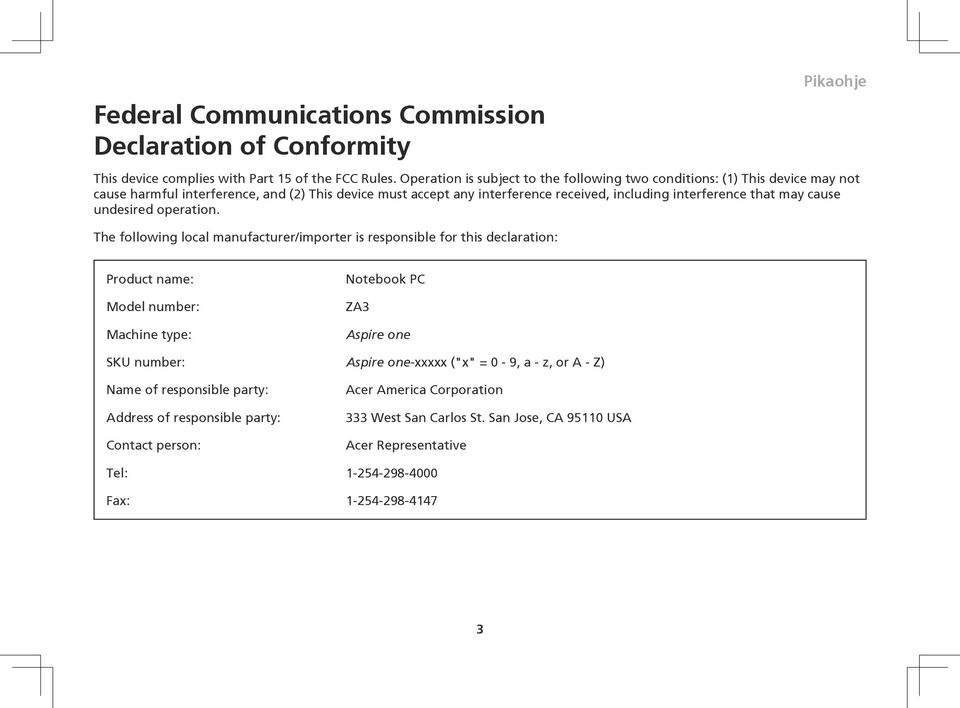

3 Federal Communications Commission Declaration of Conformity Pikaohje This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. The following local manufacturer/importer is responsible for this declaration: Product name: Model number: Machine type: Notebook PC ZA3 Aspire one SKU number: Aspire one-xxxxx ("x" = 0-9, a - z, or A - Z) Name of responsible party: Address of responsible party: Contact person: Acer America Corporation 333 West San Carlos St. San Jose, CA USA Acer Representative Tel: Fax:

4 -sarja CE Declaration of Conformity We, Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai Tel: Fax: Hereby declare that: Product: Notebook PC Model number: ZA3 SKU number: Aspire one-xxxxx ("x" = 0-9, a - z, or A - Z) Trade name: Acer Machine type: Aspire one Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements. EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards: EN55022: 2006, AS/NZS CISPR22: 2006, Class B EN55024: A1: A2: 2003 EN : 2006, Class D EN : A1: 2001+A2: 2005 Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard: EN : A11:

5 Pikaohje RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard: Article 3.1(a) Health and Safety - EN : A11: EN50371:2002 Article 3.1(b) EMC - EN V EN V1.4.1 (Applicable to non-bluetooth wireless keyboard mouse set). - EN V1.2.1 Article 3.2 Spectrum Usages - EN V1.1.2 (Applicable to non-bluetooth wireless keyboard mouse set). - EN V EN V1.4.1 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking Easy Lai /Manager Regulation Center, Acer Inc. Feb. 20, 2009 Date 5

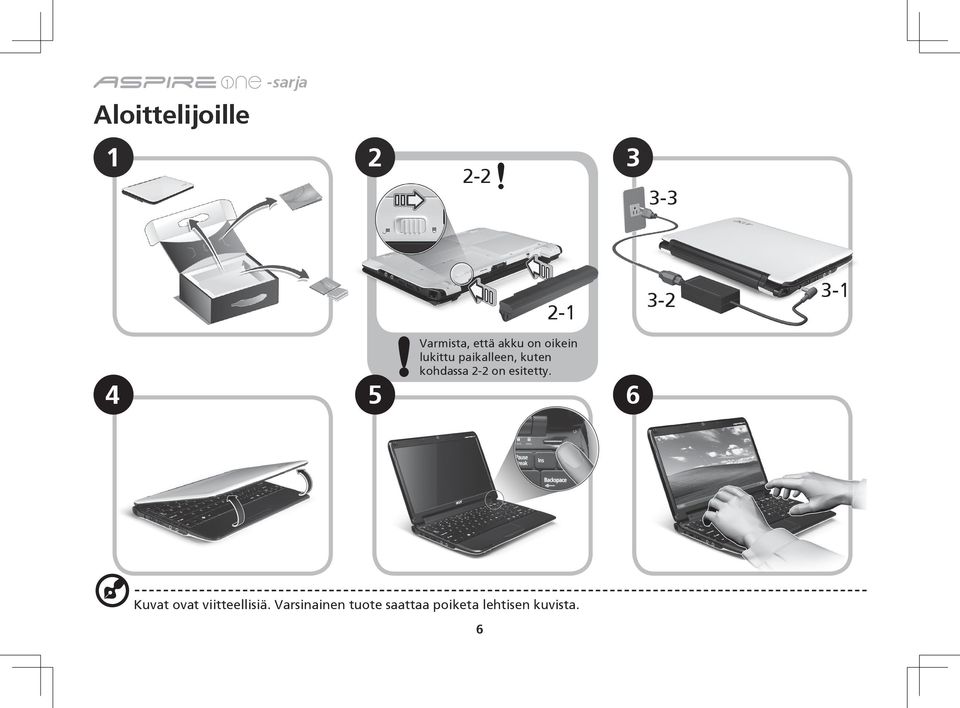

6 Aloittelijoille -sarja Varmista, että akku on oikein lukittu paikalleen, kuten kohdassa 2-2 on esitetty Kuvat ovat viitteellisiä. Varsinainen tuote saattaa poiketa lehtisen kuvista. 6

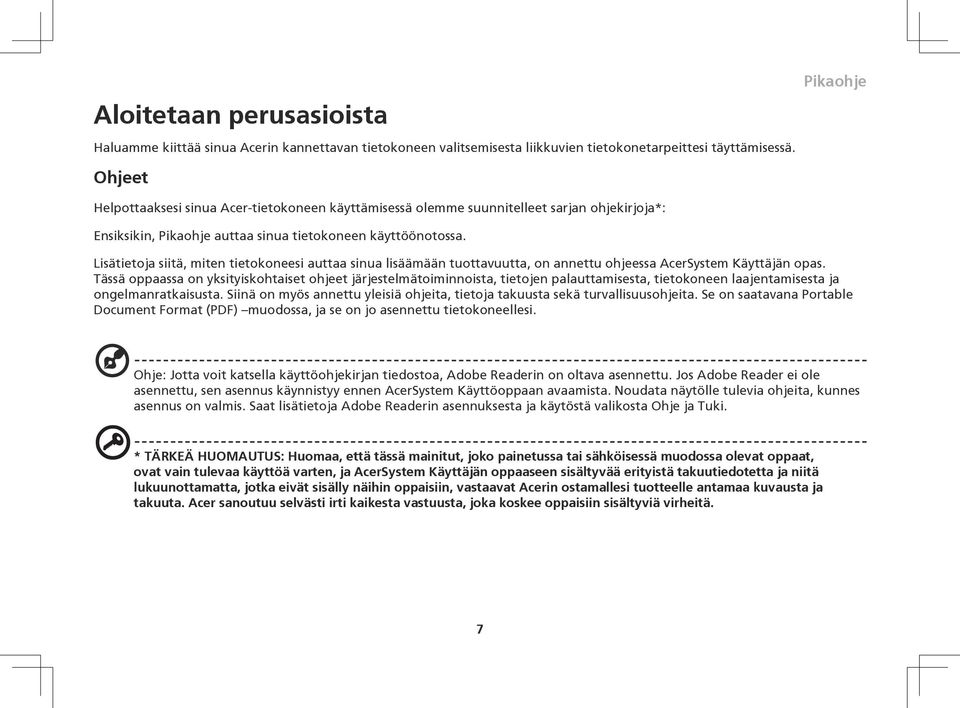

7 Aloitetaan perusasioista Haluamme kiittää sinua Acerin kannettavan tietokoneen valitsemisesta liikkuvien tietokonetarpeittesi täyttämisessä. Pikaohje Ohjeet Helpottaaksesi sinua Acer-tietokoneen käyttämisessä olemme suunnitelleet sarjan ohjekirjoja*: Ensiksikin, Pikaohje auttaa sinua tietokoneen käyttöönotossa. Lisätietoja siitä, miten tietokoneesi auttaa sinua lisäämään tuottavuutta, on annettu ohjeessa AcerSystem Käyttäjän opas. Tässä oppaassa on yksityiskohtaiset ohjeet järjestelmätoiminnoista, tietojen palauttamisesta, tietokoneen laajentamisesta ja ongelmanratkaisusta. Siinä on myös annettu yleisiä ohjeita, tietoja takuusta sekä turvallisuusohjeita. Se on saatavana Portable Document Format (PDF) muodossa, ja se on jo asennettu tietokoneellesi. Ohje: Jotta voit katsella käyttöohjekirjan tiedostoa, Adobe Readerin on oltava asennettu. Jos Adobe Reader ei ole asennettu, sen asennus käynnistyy ennen AcerSystem Käyttöoppaan avaamista. Noudata näytölle tulevia ohjeita, kunnes asennus on valmis. Saat lisätietoja Adobe Readerin asennuksesta ja käytöstä valikosta Ohje ja Tuki. * TÄRKEÄ HUOMAUTUS: Huomaa, että tässä mainitut, joko painetussa tai sähköisessä muodossa olevat oppaat, ovat vain tulevaa käyttöä varten, ja AcerSystem Käyttäjän oppaaseen sisältyvää erityistä takuutiedotetta ja niitä lukuunottamatta, jotka eivät sisälly näihin oppaisiin, vastaavat Acerin ostamallesi tuotteelle antamaa kuvausta ja takuuta. Acer sanoutuu selvästi irti kaikesta vastuusta, joka koskee oppaisiin sisältyviä virheitä. 7

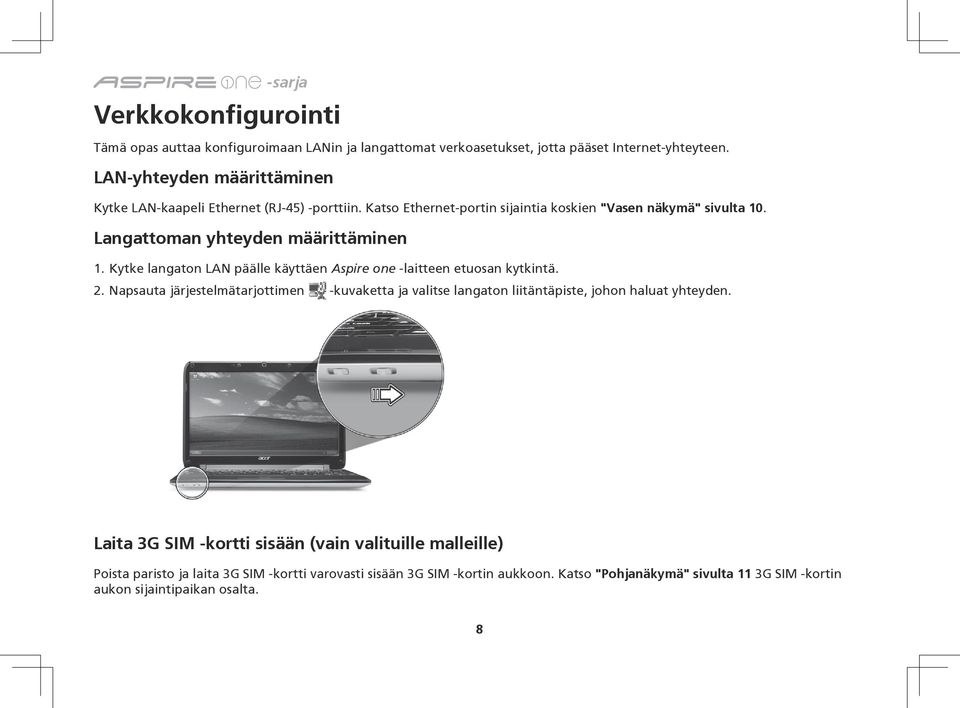

8 -sarja Verkkokonfigurointi Tämä opas auttaa konfiguroimaan LANin ja langattomat verkoasetukset, jotta pääset Internet-yhteyteen. LAN-yhteyden määrittäminen Kytke LAN-kaapeli Ethernet (RJ-45) -porttiin. Katso Ethernet-portin sijaintia koskien "Vasen näkymä" sivulta 10. Langattoman yhteyden määrittäminen 1. Kytke langaton LAN päälle käyttäen Aspire one -laitteen etuosan kytkintä. 2. Napsauta järjestelmätarjottimen -kuvaketta ja valitse langaton liitäntäpiste, johon haluat yhteyden. Laita 3G SIM -kortti sisään (vain valituille malleille) Poista paristo ja laita 3G SIM -kortti varovasti sisään 3G SIM -kortin aukkoon. Katso "Pohjanäkymä" sivulta 11 3G SIM -kortin aukon sijaintipaikan osalta. 8

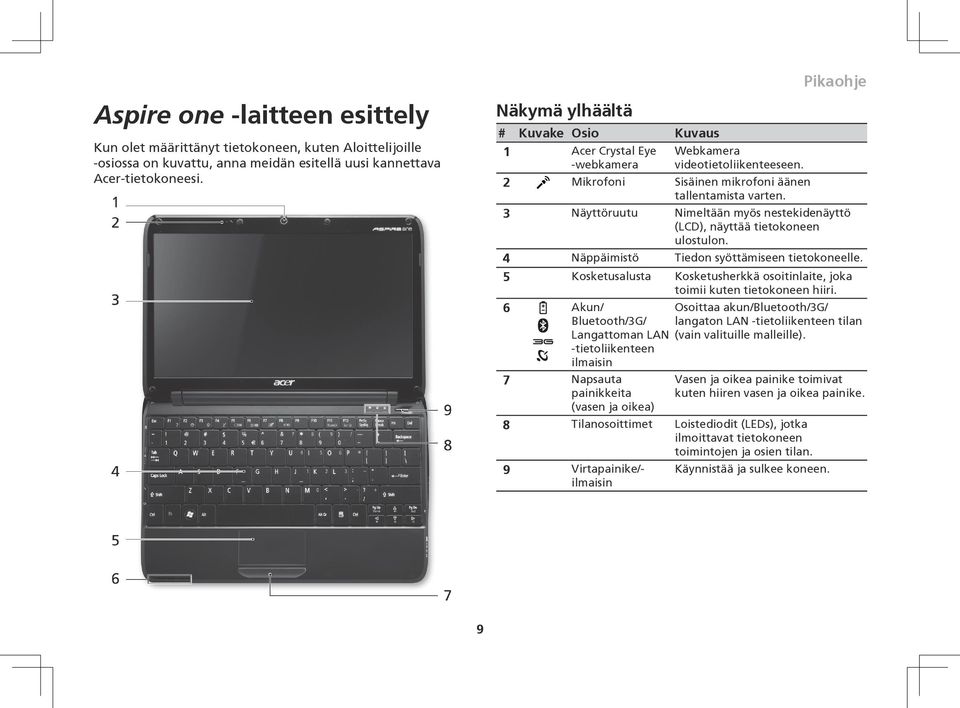

9 Pikaohje Aspire one -laitteen esittely Kun olet määrittänyt tietokoneen, kuten Aloittelijoille -osiossa on kuvattu, anna meidän esitellä uusi kannettava Acer-tietokoneesi. Näkymä ylhäältä # Kuvake Osio Kuvaus 1 Acer Crystal Eye -webkamera Webkamera videotietoliikenteeseen. 2 Mikrofoni Sisäinen mikrofoni äänen tallentamista varten. 3 Näyttöruutu Nimeltään myös nestekidenäyttö (LCD), näyttää tietokoneen ulostulon. 4 Näppäimistö Tiedon syöttämiseen tietokoneelle. 5 Kosketusalusta Kosketusherkkä osoitinlaite, joka toimii kuten tietokoneen hiiri. 6 Akun/ Bluetooth/3G/ Osoittaa akun/bluetooth/3g/ langaton LAN -tietoliikenteen tilan Langattoman LAN (vain valituille malleille). -tietoliikenteen ilmaisin 7 Napsauta painikkeita (vasen ja oikea) Vasen ja oikea painike toimivat kuten hiiren vasen ja oikea painike. 8 Tilanosoittimet Loistediodit (LEDs), jotka ilmoittavat tietokoneen toimintojen ja osien tilan. 9 Virtapainike/- ilmaisin Käynnistää ja sulkee koneen. 9

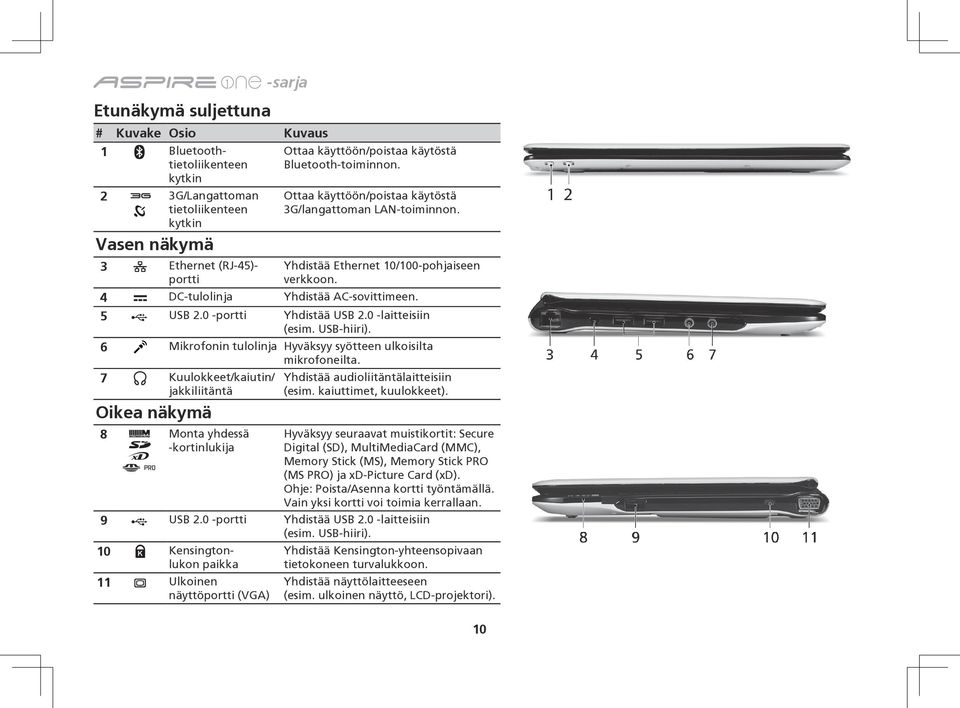

10 Etunäkymä suljettuna -sarja # Kuvake Osio Kuvaus 1 Bluetoothtietoliikenteen kytkin 2 3G/Langattoman tietoliikenteen kytkin Vasen näkymä 3 Ethernet (RJ-45)- portti Ottaa käyttöön/poistaa käytöstä Bluetooth-toiminnon. Ottaa käyttöön/poistaa käytöstä 3G/langattoman LAN-toiminnon. Yhdistää Ethernet 10/100-pohjaiseen verkkoon. 4 DC-tulolinja Yhdistää AC-sovittimeen. 5 USB 2.0 -portti Yhdistää USB 2.0 -laitteisiin (esim. USB-hiiri). 6 Mikrofonin tulolinja Hyväksyy syötteen ulkoisilta mikrofoneilta. 7 Kuulokkeet/kaiutin/ jakkiliitäntä Oikea näkymä 8 Monta yhdessä -kortinlukija Yhdistää audioliitäntälaitteisiin (esim. kaiuttimet, kuulokkeet). Hyväksyy seuraavat muistikortit: Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) ja xd-picture Card (xd). Ohje: Poista/Asenna kortti työntämällä. Vain yksi kortti voi toimia kerrallaan. 9 USB 2.0 -portti Yhdistää USB 2.0 -laitteisiin (esim. USB-hiiri). 10 Kensingtonlukon paikka Yhdistää Kensington-yhteensopivaan tietokoneen turvalukkoon. 11 Ulkoinen näyttöportti (VGA) Yhdistää näyttölaitteeseen (esim. ulkoinen näyttö, LCD-projektori). 10

11 Taustanäkymä & Pohjanäkymä Pikaohje # Kuvake Osio Kuvaus 12 Akkutila Sisältää tietokoneen akkuyksikön. Ohje: Alla esitetty akku on vain viitteellinen. PC-tietokoneessasi voi olla erilainen akku, ostetusta mallista riippuen. 13 3G SIM -kortin aukko Hyväksyy 3G SIM -kortin 3G-liitettävyyteen. Ohje: Laita sisään 3G SIM kortti ottaaksesi 3G-tietoliikenteen käyttöön. SIM-kortin liittimien tarvitsee osoittaa poispäin kannesta (vain valituille malleille). 14 Akun lukko Lukitsee akun paikoilleen. 15 Kovalevytila Sisältää koneen kovalevyn (varmistettu ruuveilla). 16 Langattoman LANin tila 17 Tuuletusaukot ja/tai jäähdytystuuletin Pitää sisällään tietokoneen langattoman LAN -moduulin. Mahdollistaa tietokoneen pysymisen viileänä jopa pitkitetyn käytön jälkeen. Ohje: Älä peitä tai tuki tuulettimen aukkoa. 18 Muistilokero Sisältää tietokoneen päämuisti. 19 Akun vapautussalpa Vapauttaa akun poistamista varten. 11

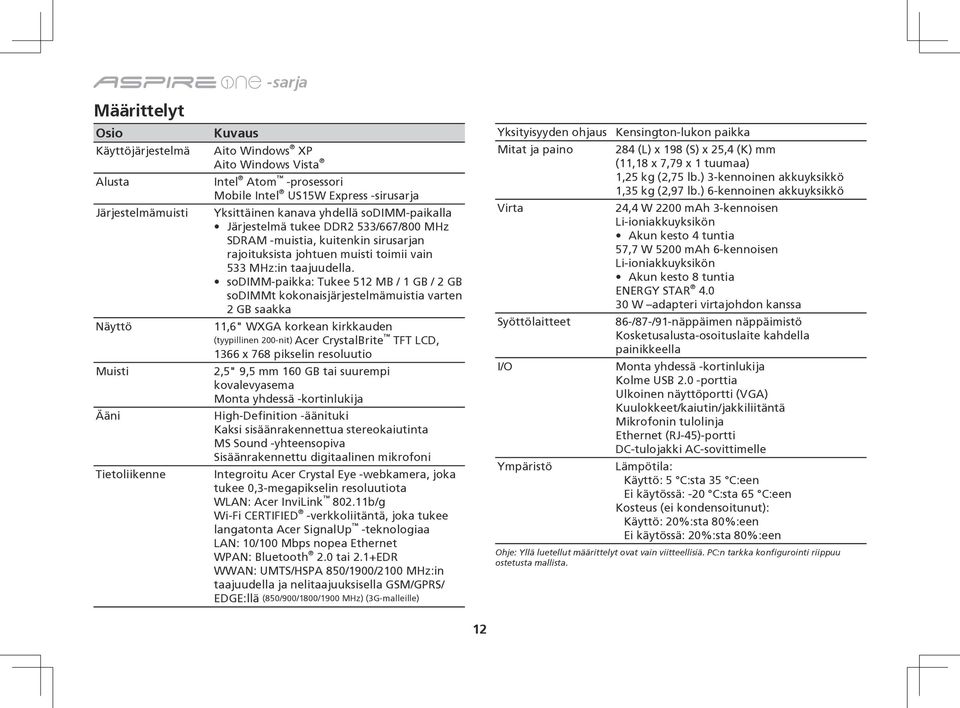

12 Määrittelyt Osio Käyttöjärjestelmä Alusta Järjestelmämuisti Näyttö Muisti Ääni Tietoliikenne Kuvaus -sarja Aito Windows XP Aito Windows Vista Intel Atom -prosessori Mobile Intel US15W Express -sirusarja Yksittäinen kanava yhdellä sodimm-paikalla Järjestelmä tukee DDR2 533/667/800 MHz SDRAM -muistia, kuitenkin sirusarjan rajoituksista johtuen muisti toimii vain 533 MHz:in taajuudella. sodimm-paikka: Tukee 512 MB / 1 GB / 2 GB sodimmt kokonaisjärjestelmämuistia varten 2 GB saakka 11,6" WXGA korkean kirkkauden (tyypillinen 200-nit) Acer CrystalBrite TFT LCD, 1366 x 768 pikselin resoluutio 2,5" 9,5 mm 160 GB tai suurempi kovalevyasema Monta yhdessä -kortinlukija High-Definition -äänituki Kaksi sisäänrakennettua stereokaiutinta MS Sound -yhteensopiva Sisäänrakennettu digitaalinen mikrofoni Integroitu Acer Crystal Eye -webkamera, joka tukee 0,3-megapikselin resoluutiota WLAN: Acer InviLink b/g Wi-Fi CERTIFIED -verkkoliitäntä, joka tukee langatonta Acer SignalUp -teknologiaa LAN: 10/100 Mbps nopea Ethernet WPAN: Bluetooth 2.0 tai 2.1+EDR WWAN: UMTS/HSPA 850/1900/2100 MHz:in taajuudella ja nelitaajuuksisella GSM/GPRS/ EDGE:llä (850/900/1800/1900 MHz) (3G-malleille) Yksityisyyden ohjaus Kensington-lukon paikka Mitat ja paino Virta Syöttölaitteet I/O Ympäristö 284 (L) x 198 (S) x 25,4 (K) mm (11,18 x 7,79 x 1 tuumaa) 1,25 kg (2,75 lb.) 3-kennoinen akkuyksikkö 1,35 kg (2,97 lb.) 6-kennoinen akkuyksikkö 24,4 W 2200 mah 3-kennoisen Li-ioniakkuyksikön Akun kesto 4 tuntia 57,7 W 5200 mah 6-kennoisen Li-ioniakkuyksikön Akun kesto 8 tuntia ENERGY STAR W adapteri virtajohdon kanssa 86-/87-/91-näppäimen näppäimistö Kosketusalusta-osoituslaite kahdella painikkeella Monta yhdessä -kortinlukija Kolme USB 2.0 -porttia Ulkoinen näyttöportti (VGA) Kuulokkeet/kaiutin/jakkiliitäntä Mikrofonin tulolinja Ethernet (RJ-45)-portti DC-tulojakki AC-sovittimelle Lämpötila: Käyttö: 5 C:sta 35 C:een Ei käytössä: -20 C:sta 65 C:een Kosteus (ei kondensoitunut): Käyttö: 20%:sta 80%:een Ei käytössä: 20%:sta 80%:een Ohje: Yllä luetellut määrittelyt ovat vain viitteellisiä. PC:n tarkka konfigurointi riippuu ostetusta mallista. 12
