Pakkauksen purkaminen

Transkriptio

1

2 2 Onnittelut tämän laadukkaan lehtiö-pc:n hankinnasta. Tämän aivan uuden erinomaisen lehtiö-pc:n ansiosta saat kokea miellyttäviä ja ammattimaisia hetkiä kannettavan tietokoneen parissa. Tämä tuote on täysin testattu, ja sen laadun takaa valmistajan luotettavuus sekä jatkuva asiakastyytyväisyys. Pakkauksen purkaminen Avaa ensin pakkaus ja tarkista sen sisältö huolellisesti. Jos jokin osa on vaurioitunut tai puuttuu, ota välittömästi yhteyttä paikalliseen jälleenmyyjään. Säilytä laatikko ja pakkausmateriaalit siltä varalta, että joudut lähettämään laitteen myöhemmin. Pakkauksen tulisi sisältää seuraavat nimikkeet: Lehtiö-PC Pika-aloitusopas AC/DC-adapteri ja virtajohto Suojapussi (lisävaruste) Yllä mainitut lisävarusteet All-in-one-sovelluslevy, joka sisältää käyttöohjeen kokonaisuudessaan, laiteohjaimet, apuohjelmat, valinnaisen palautustoiminnon jne. saattavat muuttua ilman erillistä ilmoitusta.

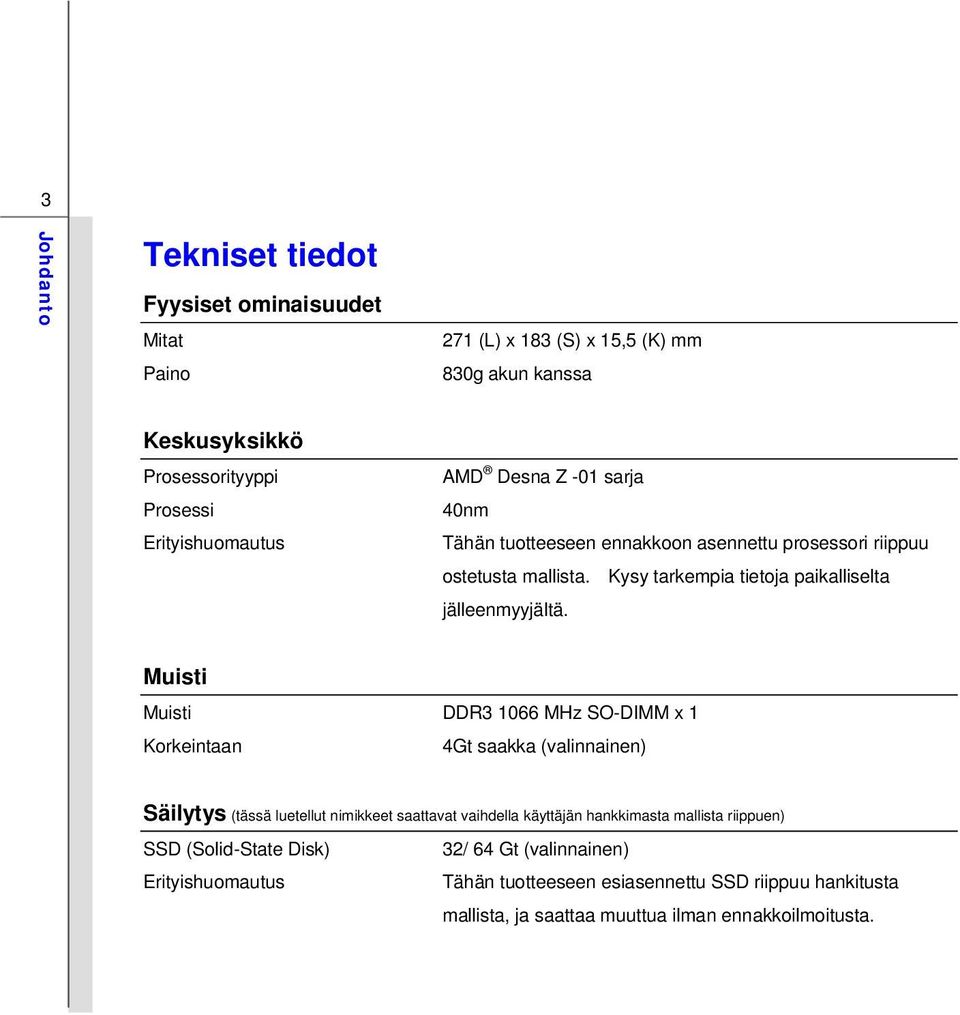

3 3 Tekniset tiedot Fyysiset ominaisuudet Mitat Paino 271 (L) x 183 (S) x 15,5 (K) mm 830g akun kanssa Keskusyksikkö Prosessorityyppi Prosessi Erityishuomautus AMD Desna Z -01 sarja 40nm Tähän tuotteeseen ennakkoon asennettu prosessori riippuu ostetusta mallista. Kysy tarkempia tietoja paikalliselta jälleenmyyjältä. Muisti Muisti DDR MHz SO-DIMM x 1 Korkeintaan 4Gt saakka (valinnainen) Säilytys (tässä luetellut nimikkeet saattavat vaihdella käyttäjän hankkimasta mallista riippuen) SSD (Solid-State Disk) 32/ 64 Gt (valinnainen) Erityishuomautus Tähän tuotteeseen esiasennettu SSD riippuu hankitusta mallista, ja saattaa muuttua ilman ennakkoilmoitusta.

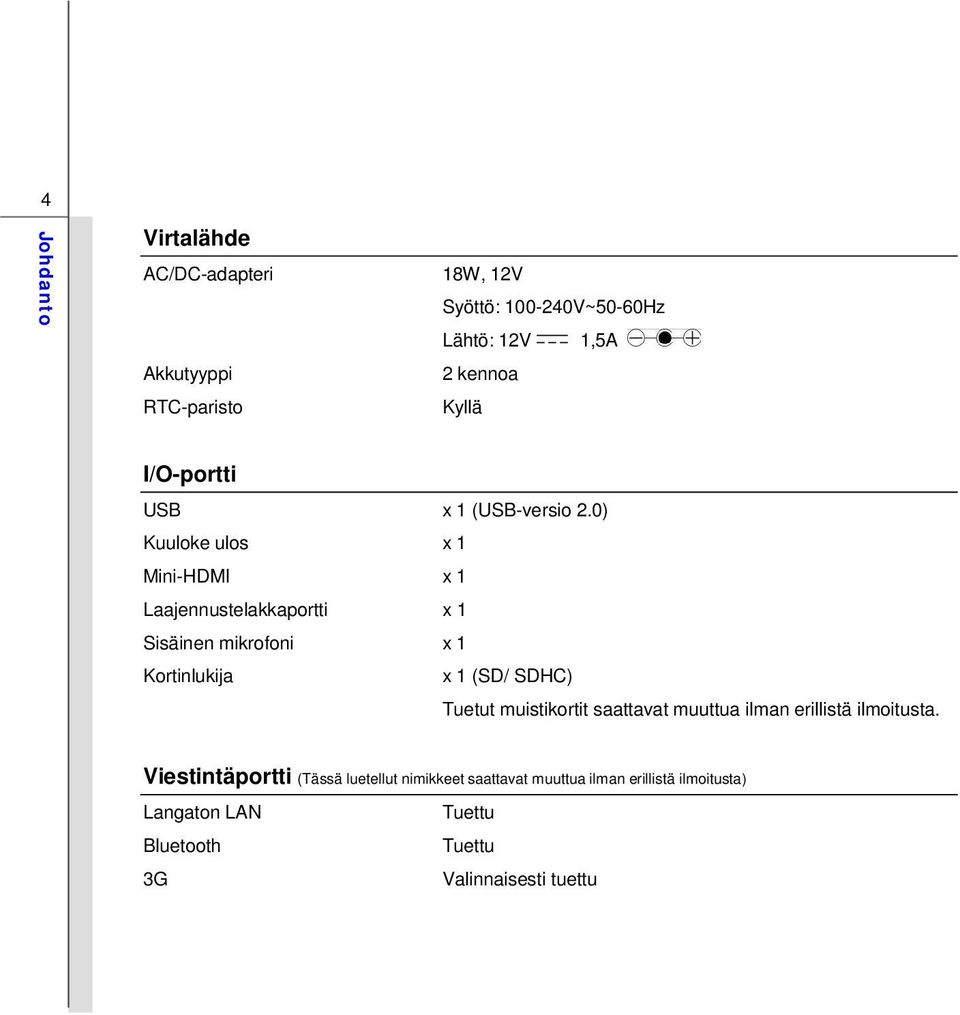

4 4 Virtalähde AC/DC-adapteri Akkutyyppi RTC-paristo 18W, 12V Syöttö: V~50-60Hz Lähtö: 12V 1,5A 2 kennoa Kyllä I/O-portti USB x 1 (USB-versio 2.0) Kuuloke ulos x 1 Mini-HDMI x 1 Laajennustelakkaportti x 1 Sisäinen mikrofoni x 1 Kortinlukija x 1 (SD/ SDHC) Tuetut muistikortit saattavat muuttua ilman erillistä ilmoitusta. Viestintäportti (Tässä luetellut nimikkeet saattavat muuttua ilman erillistä ilmoitusta) Langaton LAN Tuettu Bluetooth Tuettu 3G Valinnaisesti tuettu

5 5 Ääni Ääniohjain Sisäinen kaiutin Äänenvoimakkuus Realtek ALC269 2 kaiutinta koteloissa Säädetään äänenvoimakkuuspainikkeella ja O-Key-sovelluksella Video Grafiikka Kaksoisnäkymätoiminto Ulkoinen näyttö UMA Ulkoiset näyttölaitteet havaitaan automaattisesti liitettäessä. Tuettu Näyttö Nestekidenäyttö (LCD) 10,1 tuuman paneelinäyttö, laaja katselukulma LCD-resoluutio 1280 x 800 Multi Touch Tuettu Kirkkaus Säädetään O-Key-sovelluksella Web-kamera CMOS (valinnainen) Tuettu Ohjelmisto ja BIOS USB Flash Boot BIOS Kyllä, USB-levykkeellä vain DOS-alustus Fast Boot -tuki --- Kyllä

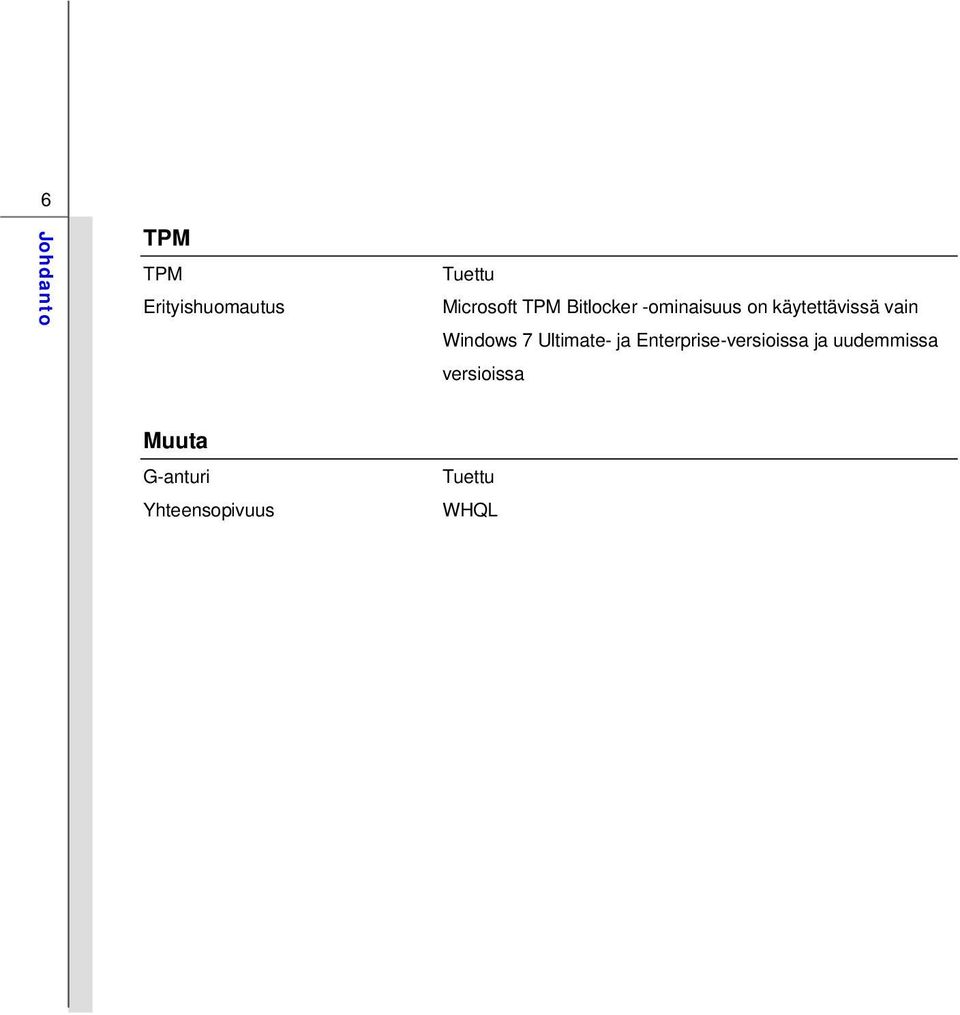

6 6 TPM TPM Erityishuomautus Tuettu Microsoft TPM Bitlocker -ominaisuus on käytettävissä vain Windows 7 Ultimate- ja Enterprise-versioissa ja uudemmissa versioissa Muuta G-anturi Yhteensopivuus Tuettu WHQL

7 7 Tuotekuvaus Tämä luku kuvaa tämän lehtiö-pc:n perusominaisuudet. Saat lisätietoja tämän laitteen ulkoasusta ennen koneen käyttämistä. Ota huomioon, että tässä osassa kuvattu laite saattaa olla erilainen kuin se, jonka olet hankkinut Tässä olevat kuvat ovat vain viitteellisiä

8 8 1. Virtapainike Lisätietoja laitteen virranhallintatiloista on seuraavassa taulukossa. Virranhallintatila Menetelmä Mihin Mistä Käytössä Paina virtapainiketta 6 Lepotila Sammuta sekuntia. Horrostila Lepotila, Horrostila tai Virran katkaisu Paina virtapainiketta 2 Käytössä (Käyttäjän sekuntia. virranhallinta-asetusten mukaisesti.) Paina virtapainiketta 2 Lepotila sekuntia, kunnes laite Horrostila Käytössä värisee, ja vapauta Virran katkaisu painike. Huomautus: Näyttö voidaan kytkeä pois päältä tai päälle napauttamalla näyttöä tai painamalla virtapainiketta lyhyesti. 2. Etu-web-kamera/ taka-web-kamera Tällä sisäänrakennetulla etu/ taka-web-kameralla otetaan valokuvia, tallennetaan videokuvaa, käydään videoneuvotteluja sekä käytetään muita interaktiivisia sovelluksia.

9 9 3. Tuuletin Tuuletin on tarkoitettu jäähdyttämään järjestelmää. ÄLÄ peitä tuuletinta, jotta ilma pääsisi kiertämään. 4. Tilan LED-merkkivalo Virran LED-merkkivalo Palaa valkoisena, kun laite on päällä. Vilkkuu valkoisena, jos akussa on toimintahäiriö. Akun vaihtoa uuteen suositellaan. Kysy tietoja paikalliselta jälleenmyyjältä, kun haluat hankkia uuden akun, joka vastaa valmistajan suosittelemaa akkua. LED-merkkivalo sammuu, kun laite sammutetaan. Akun tila Palaa vihreänä, kun akku latautuu. Vilkkuu vihreänä, kun akun varaus on vähäinen. Akun LED-merkkivalo sammuu, kun akku on täyteen ladattu tai kun verkkovirtasovitin ei ole kytkettynä. 5. Mini-HDMI-liitin HDMI (High Definition Multimedia Interface) on uusi liitäntästandardi tietokoneille, näytöille ja kulutuselektroniikkalaitteille, jotka tukevat standardia, tehostettua ja teräväpiirtovideota sekä monikanavaista digitaalista ääntä yhdellä kaapelilla.

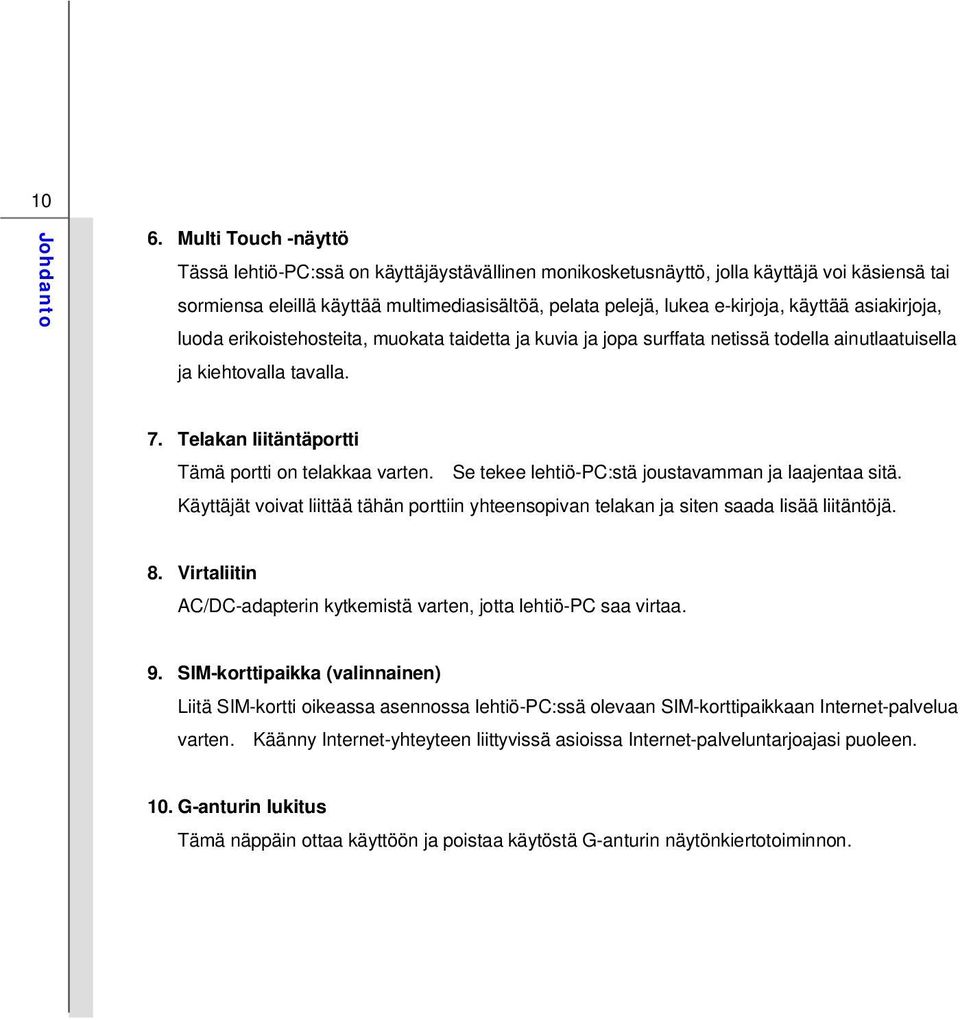

10 10 6. Multi Touch -näyttö Tässä lehtiö-pc:ssä on käyttäjäystävällinen monikosketusnäyttö, jolla käyttäjä voi käsiensä tai sormiensa eleillä käyttää multimediasisältöä, pelata pelejä, lukea e-kirjoja, käyttää asiakirjoja, luoda erikoistehosteita, muokata taidetta ja kuvia ja jopa surffata netissä todella ainutlaatuisella ja kiehtovalla tavalla. 7. Telakan liitäntäportti Tämä portti on telakkaa varten. Se tekee lehtiö-pc:stä joustavamman ja laajentaa sitä. Käyttäjät voivat liittää tähän porttiin yhteensopivan telakan ja siten saada lisää liitäntöjä. 8. Virtaliitin AC/DC-adapterin kytkemistä varten, jotta lehtiö-pc saa virtaa. 9. SIM-korttipaikka (valinnainen) Liitä SIM-kortti oikeassa asennossa lehtiö-pc:ssä olevaan SIM-korttipaikkaan Internet-palvelua varten. Käänny Internet-yhteyteen liittyvissä asioissa Internet-palveluntarjoajasi puoleen. 10. G-anturin lukitus Tämä näppäin ottaa käyttöön ja poistaa käytöstä G-anturin näytönkiertotoiminnon.

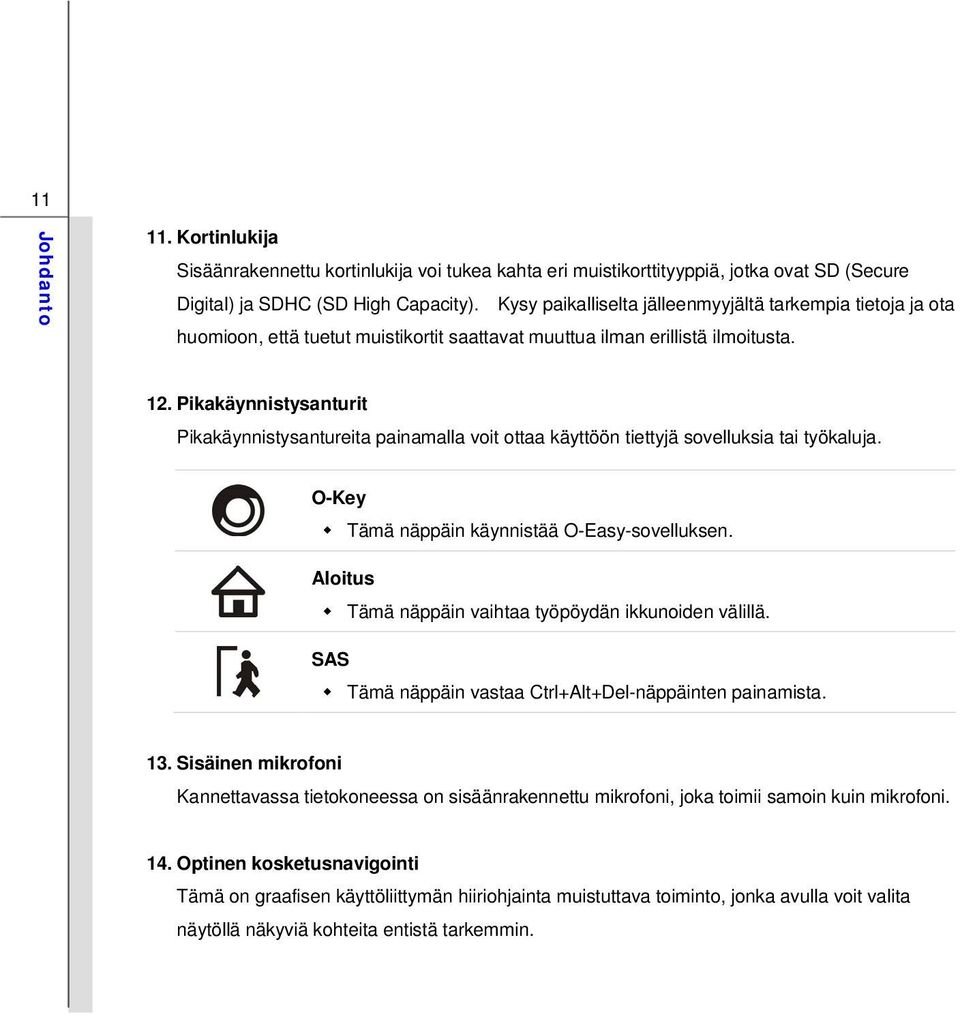

11 Kortinlukija Sisäänrakennettu kortinlukija voi tukea kahta eri muistikorttityyppiä, jotka ovat SD (Secure Digital) ja SDHC (SD High Capacity). Kysy paikalliselta jälleenmyyjältä tarkempia tietoja ja ota huomioon, että tuetut muistikortit saattavat muuttua ilman erillistä ilmoitusta. 12. Pikakäynnistysanturit Pikakäynnistysantureita painamalla voit ottaa käyttöön tiettyjä sovelluksia tai työkaluja. O-Key Tämä näppäin käynnistää O-Easy-sovelluksen. Aloitus Tämä näppäin vaihtaa työpöydän ikkunoiden välillä. SAS Tämä näppäin vastaa Ctrl+Alt+Del-näppäinten painamista. 13. Sisäinen mikrofoni Kannettavassa tietokoneessa on sisäänrakennettu mikrofoni, joka toimii samoin kuin mikrofoni. 14. Optinen kosketusnavigointi Tämä on graafisen käyttöliittymän hiiriohjainta muistuttava toiminto, jonka avulla voit valita näytöllä näkyviä kohteita entistä tarkemmin.

12 Lisää / pienennä äänenvoimakkuutta Lisää tai pienennä äänenvoimakkuutta painamalla Lisää Äänenvoimakkuus ylös tai Äänenvoimakkuus alas - äänenvoimakkuutta painiketta. Näytössä näkyvästä Äänenvoimakkuuden tila -toiminnon kuvakkeesta saat selville toiminnon tilan. Pienennä äänenvoimakkuutta 16. Kuulokeliitäntä Käytetään kaiuttimien tai kuulokkeiden kytkemiseen. 17. USB-portti USB 2.0 -porttiin voidaan kytkeä USB-liitännäisiä oheislaitteita, esimerkiksi hiiri, näppäimistö, modeemi, siirrettävä kiintolevymoduuli tai tulostin. Huomautus: Varmista, että ulkoiseen optiseen asemaan on kytketty ulkoinen virtalähde.

13 13 Telakointiasema (lisävaruste) Yleistä A B C D E F D A Virtaliitin D USB-portti B HDMI-liitin E Mikrofoniliitin C RJ-45-liitin F Kuulokeliitäntä

14 14 AC-virtalähteen kytkentä lisävarusteena saatavaan telakointiasemaan Huomautus: Kun käytät lisävarusteena saatavaa telakointiasemaa, käytä aina USB-laitteita (esimerkiksi kiintolevyjä ja optisia asemia), joissa on ulkoinen virtalähde.

15 15 Pikakäynnistysantureiden käyttäminen Tässä lehtiö-pc:ssä on useita pikakäynnistysantureita. Pikakäynnistysantureita painamalla voit ottaa käyttöön tiettyjä sovelluksia tai työkaluja. O-Key Tämä näppäin käynnistää O-Easy-sovelluksen. Voit säätää virrankytkentäruudun, sovellusten pikavalintojen ja pikkukuvanäkymän kuvakkeita koskettamalla. Tässä olevat kuvat ovat vain viitteellisiä.

16 16 Aloitus Tämä näppäin vaihtaa työpöydän ikkunoiden välillä. SAS Tämä näppäin vastaa Ctrl+Alt+Del-näppäinten painamista.
