1 Ilmastustuotteet Energiatehokkaaseen biologiseen käsittelyyn

2 Johdanto Energiansäästöä on ilmassa Tiukentuvan ympäristölainsäädännön ja jatkuvasti kasvavien energiakustannuksien vuoksi jätevedenpuhdistamojen on sekä varmistettava lähtevän veden vaatimustenmukaisuus että parannettava käsittelyn energiatehokkuutta. Ympäristön ja energian säästöjen päätekijät sijaitsevat biologisen vaiheen altaissa. Piilotetut energiansäästökohteet esiin Ilmastusjärjestelmä muodostaa arviolta prosenttia tyypillisen jätevedenpuhdistamon kokonaisenergiakustannuksista. Biologista jätteenkäsittelyprosessia tehostamalla saavutat suuria energiansäästöjä ja lasket laitoksen käyttökustannuksia. Luotettavat ja kustannustehokkaat ilmastusjärjestelmät Yli 40 vuoden kokemus Sanitairen ja Flygtin kattavista ilmastusjärjestelmistä takaa niiden luotettavuuden kaikissa toimintaolosuhteissa sekä soveltuvuuden kaikkiin puhdistustarpeisiin. Ilmastusjärjestelmämme tehokkaat osat (hienokuplailmastimet, runkorakenteet, putkistot, kannakkeet, energiaa säästävät puhaltimet, karkeakuplailmastimet, mekaaniset ilmastimet) laskevat pääomakustannuksia sekä käyttö- että huoltokuluja. Niiden toimintaa tukevat tarkat valvonta- ja ohjausjärjestelmät. Ilmastusjärjestelmän tehostaminen Voimme tarjota käyttöösi parhaat ilmastuslaitteet, mutta pelkät laitteistot eivät riitä. Voimme tarjota käyttöösi myös asiantuntemuksemme. Insinöörimme ovat laittaneet peliin neljän vuosikymmenen ajan erikoisosaamisensa ja kunnianhimonsa, kehittäessään ilmastusjärjestelmän hapensiirto-ominaisuuksia. Näin voimme taata laitoksesi ympäristöystävällisen toiminnan. Käytettävissäsi on luotettava yhteistyökumppani, joka voi tarjota sinulle laajan tietotaidon, kun haluat parantaa järjestelmäsi ilmastusprosessia. Sisällys Hienokuplailmastusjärjestelmä Sanitaire Gold Series -ilmastimet Sanitaire Silver Series II -ilmastimet Sanitairen keraamiset ilmastimet Sanitaire-ilmastinrungot Sanitairen putkiverkoston osat Sanitairen karkeakuplailmastimet Puhaltimet Mekaaninen ilmastus Flygtin jet-ilmastimet Valvonta ja ohjaus Tuki ja huolto Sivu

3 Rakenne Suurempi hapensiirto kilowattituntia kohti Ilmastusjärjestelmän suunnittelussa huomioitavia tekijöitä: Standardi hapensiirtotehokkuus (SOTE) SOTE-arvon avulla verrataan hapensiirtotehokkuutta. Se tarkoittaa tuotetun hapen ja todellisuudessa veteen siirtyneen hapen suhdetta. Tuotto voi nousta 60 prosenttiin riippuen veden syvyydestä ja ilmavirtaamasta. Standardi ilmastustehokkuus (SAE) Jotta järjestelmäsi käsittelyprosessi olisi mahdollisimman tehokas, me suunnittelemme ja toimitamme siihen sopivan ilmastusjärjestelmän sekä huolehdimme sen käyttöönottomenettelystä. Toimitamme myös ohjausjärjestelmiä, joiden avulla tarkkailet ilmastusjärjestelmän käyttöä ja ylläpitoa puhaltimista ilmastimiin. Ymmärrämme erilaisten toimintastrategioiden ja laitevalintojen merkityksen energiankulutuksen ja käyttökustannusten kannalta. Pystymme määrittäämään, minkä järjestelmän osan toimintaa voidaan edelleen tehostaa. Automaattinen valvonta- ja ohjausjärjestelmä sekä hienokuplailmastimiin yhdistettävät sekoittimet voivat tehostaa järjestelmää dramaattisesti ja saada aikaan merkittäviä energiansäästöjä. Kaikissa erikoiskysymyksissä ja -haasteissa käytettävissäsi on laaja ilmastustekniikan erikoisosaamisemme. Sen lisäksi, että laitoksen ilmastusteho parantuu, voit keskittyä ydinliiketoiminta-alueesi tuottavuuden parantamiseen. SAE-arvo on veteen siirretyn hapen määrän ja käytetyn energian suhde. Tyypilliset arvot ovat 1 2 kg O 2 /kwh mekaanisissa ilmastusjärjestelmissä ja 2 8 kg O 2 /kwh hienokuplailmastusjärjestelmissä. SAE-arvoon vaikuttaa niin SOTE-arvo, puhaltimen tehokkuus kuin järjestelmän painehäviöt. Mikä ilmastin sopii järjestelmääsi? Käsittelyvaiheet Sovellukset Hienokuplailmastus Mekaaninen ilmastus Esikäsittely, primäärivaihe Hiekanerotus Tasausallas Karkeakuplailmastin Karkea-/hienokuplailmastin Jet-ilmastin Sekundäärivaihe Biologinen ilmastus Hienokuplailmastin Jet-ilmastin Tertiäärivaihe Ilmastus ennen johtamista vesistöön Hienokuplailmastin Lietteenkäsittely Aerobinen hajottaminen Lietesäiliö Hajunhallinta Karkea-/hienokuplailmastin Hienokuplailmastin Jet-ilmastin Jet-ilmastin Jet-ilmastin 3

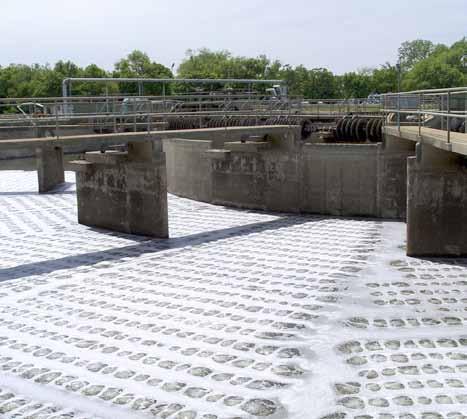

4 Hienokuplailmastus Hienojakoista ilmaa Ilmastinryhmän osat Toimitamme standardoituja ilmastinryhmän osia, jotka tukevat Sanitairen hienokuplailmastimilla varustettua ilmastusjärjestelmää. Lisätietoja on sivulla 9. Valitse Sanitaire - paineilmastusjärjestelmä luotettavaan hapensiirtoon kaikentyyppisiin jäteveden ilmastussovelluksiin. Sanitairen järjestelmät ovat osoittautuneet tehokkaiksi tuhansissa yhdyskuntaja teollisuussovelluksissa maailmanlaajuisesti, kaikentyyppisissä säiliössä ja prosesseissa. Sinun järjestelmääsi sovitettuna Voit valita sopivat osat Sanitairen tuotevalikoimasta ja yhdistää ne sopivaan ilmaputkistoon, tarvittaviin tukiin ja energiatehokkaaseen puhaltimeen. Hienokuplailmastimet Sanitairen hienokuplailmastimia käytetään yleisesti biologisessa ilmastuksessa, ilmastuksessa ennen 4 vesistöön johtamista ja lietesäiliön hajunhallinnassa. Valittavina ovat: tehokkaat Sanitaire Gold Series -hienokuplailmastimet; Sanitaire Silver Series II -kalvoilmastimet vakiotyyppiseen ja matalapaineisiin ilmastussovelluksiin; kestävät Sanitairen keraamiseet ilmastimet sovelluksiin, joilta edellytetään korroosionkestävyyttä. Karkeakuplailmastimet Vaativiin sovelluksiin, esimerkiksi lietteen tai teollisen jäteveden käsittelyyn suosittelemme Sanitarien karkeakuplailmastimia. Sanitairen karkeakuplailmastin on luotettava laite, jota käytetään tyypillisesti hiekanerottimissa, tasausaltaissa ja lietesäiliöissä. Ilmansyöttö Ilmansyöttö- ja jakojärjestelmä kuuluu olennaisena osana ilmastusjärjestelmään. Olemme kehittäneet suunnittelutyökaluja, joiden avulla voimme suunnitella järjestelmän rakenteen optimaaliseksi lämpötila- ja paineolosuhteisiin nähden. Toimitamme myös Sanitaireilmastusjärjestelmään sopivia puhaltimia. Lisätietoja on sivulla 11.

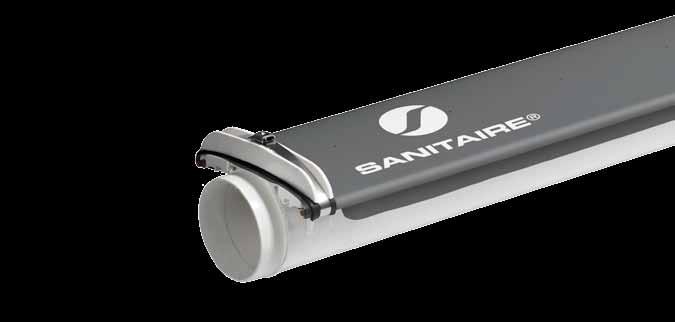

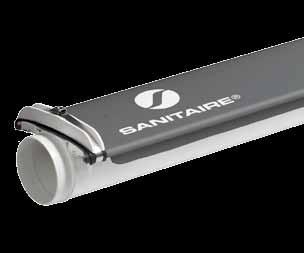

5 Hienokuplailmastus Sanitaire Gold Series -hienokuplailmastimet Sanitaire Gold Series -kalvoilmastimet edustavat uusinta hienokuplailmastustekniikkaa. Gold Series -ilmastimet voidaan asentaa tiheästi kaikenkokoisiin altaisiin. Näin ne takaavat parhaan ilmastustehon järjestelmissä, joiden vaatimuksina ovat suuri asennustiheys ja matalat ilmavirtaamat. Energiatehokkuus Ilmastimien ainoalaatuisen geometrian ja edistyksellinen mikroreikäkalvon ansiosta ne voidaan asentaa tiheästi ja joustavasti kaikentyyppisiin ja -kokoisiin altaisiin. Ne takaavat parhaan hapensiirron mahdollisimman vähäisellä energialla. Kalvo on suunniteltu siten, että sen painehäviö on mahdollisimman pieni, mikä edelleen vähentää energiankulutusta. Luotettavuus Paksu ja taipuisa polyuretaanikalvo on osoittautunut kilpailevia materiaaleja kestävämmäksi nopeutetuissa kestoikätesteissä. Jokapäiväisen käytön rasitusta hyvin kestävä kiinnikkeiden ja tiivisteiden vuotamaton rakenne parantaa järjestelmän toimintavarmuutta entisestään. Sen on todettu sopivan myös ns. air-on/air-off-sovelluksiin. Helppo asennettavuus Kokonaiset, esiasennetut ilmastimet on helppoa asentaa niiden kompaktin koon ansiosta. Tämä nopeuttaa järjestelmän käyttönottoa, resurssien käyttöä ja lopulta myös tuottavuutta. Muunneltavuus Moduulirakenne helpottaa asennusta ja takaa myös edullisen, vaivattoman jälkiasennuksen, koska kaikki Sanitaire-osat ovat yhteensopivia ja keskenään vaihtokelpoisia. Näin laitoksen ilmastusjärjestelmää voidaan kehittää mahdollisimman tehokkaaksi. Tuottokäyrät Gold Series SOTE (%) Korkea ilmastintiheys Matala ilmastintiheys 8 m 6 m 4 m Tekniset tiedot Kalvomateriaali Polyuretaani Pituudet 2,286 mm (90 in) mm (59 in) 700 mm (28 in) Ilman virtausalue 3,7 37 Nm 3 /h/m 2 0,2 2 scfm /ft Standardi hapensiirtotehokkuus (SOTE) 7 10 % per m upotussyvyyttä (2,2-3% per ft) Virtaama (Nm³/h/m 2 ) Standardi ilmastustehokkuus (SAE) 3 8 kg O 2 /kwh 8 15 lbs O 2 /hph *Upotussyvyys 5

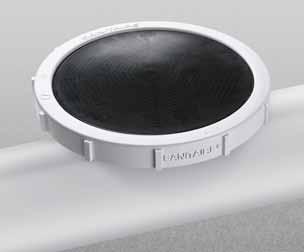

6 Hienokuplailmastusjärjestelmä Sanitaire Silver Series II -hienokuplailmastimet Sanitaire Silver Series II -kalvoilmastin on tällä hetkellä yleisin käytössä oleva hienokuplailmastusjärjestelmä. Siinä yhdistyvät suuri ilmastustehokkuus ja alhaiset käyttökustannukset. Hyvä hapensiirtotehokkuus Sanitaire Silver Series II -kalvossa on ainutlaatuinen reikäjako ja reikien muotoilu, minkä ansiosta kuplakoko on erittäin hieno ja tasajakoinen. Tämä varmistaa tehokkaan hapensiirron. Pitkä käyttöikä, vähäinen huollon tarve. Erikoisseosteisen, korkealuokkaisen EPDMelastomeerikalvon suuri elastisuus ja kulumisenkesto pidentävät käyttöikää jopa 10 vuoteen, pidemmäksikin. Toimintateho Kalvon ainoalaatuinen muoto, integroitu O-rengas ja kierteistetty, erittäin tiivis kiinnitysrengas estävät ilmavuodot. Tämä vähentää energiankulutusta ja parantaa toimintatehoa. Joustavat käyttömahdollisuudet Tehokas, integroitu takaiskuventtiili mahdollistaa joidenkin ilmastuslohkojen kytkemisen pois päältä ns. air-on/air-off-sovelluksissa. Sanitaire Silver Series II LP Sanitaire Silver Series II -kalvoilmastimen 9" matalapainejärjestelmiin sopivassa versiossa reikien muotoa on muutettu siten, että se pystyy käsittelemään 17 Nm³/h (11 scfm) ilmavirtaaman minimaalisella paineen laskulla. Se on erinomainen valinta lietteen käsittelyyn ja muihin raskaan käytön sovelluksiin. Tuottokäyrät Silver Series II Tekniset tiedot ilmastinta/m² 1 ilmastin/m² 6 m Levyn valmistusmateriaali Halkaisija Erikoisseosteinen, korkealuokkainen EPDM 178 tai 229 mm (7 tai 9 in) SOTE (%) m 4 m 3 m Ilman virtausalue / lautanen 0,8 7 Nm³/h (0,5 4,5 scfm) 10 Standardi hapensiirtotehokkuus (SOTE) Noin 6,5 % per m upotussyvyyttä (2 % per ft) Ilmavirtaama yhtä ilmastinta kohti (Nm³/h) Standardi ilmastustehokkuus (SAE) 2,5-6 kg O 2 /kwh (4 10 lbs O 2 /hph) 6 *Upotussyvyys

7 Hienokuplailmastusjärjestelmä Sanitairen keraamiset ilmastimet Sanitairen käyttö- ja kustannustehokkaat keraamiset ilmastimet sopivat aggressiivisten, syövyttävien jätevesien käsittelyyn. Entistä pienemmät kokonaiskustannukset Sanitairen keraamiset ilmastinlevyt on puristevalettu, minkä ansiosta ne on optimaalisesti muotoiltu korkeaa hapensiirtotehokkuutta ja pieniä käyttöpaineita varten. Levyn pinta on jaettu tiheydeltään erilaisiin alueisiin, mikä parantaa ilmavirtaaman tasaisuutta. Järjestelmän painehäviö pysyy näin mahdollisimman pienenä, energiankulutus on alhainen, käyttökustannukset ja näin ollen kokonaiskustannukset entistä pienemmät. Energiatehokkuus Sanitairen keraamisissa ilmastinlevyissä on kierteistetty, tiivis kiinnitysrengas, joka varmistaa ilmatiiviyden. Ilmanpaineen kasvaessa tiivistysvoima O-renkaaseen kasvaa, mikä parantaa ilmatiiviyttä entisestään. Koska ilmavuotoja ei ole, ei myöskään energiaa kulu hukkaan. Oletettu käyttöaika 20 vuotta Kestävillä, luotettavilla ja tukkeutumisen kestävillä Sanitairen keraamisilla ilmastinlevyillä on vähäinen huollon tarve ja pitkä, yleisesti vähintään 20 vuoden käyttöikä. Käyttöikää voidaan edelleen pidentää lisävarusteena saatavalla kaasupuhdistusjärjestelmällä. Tuottokäyrät 9" keraaminen Tekniset tiedot ilmastinta/m² 1 ilmastin/m² Levyn valmistusmateriaali Halkaisija Erityisrakenteinen puristevalettu keramiikka 178 tai 229 mm (7 tai 9 in) SOTE (%) m 5 m 4 m 3 m Ilman virtausalue / levy 0,5 4,7 Nm³/h (0,3 3 scfm) 10 Standardi hapensiirtotehokkuus (SOTE) Noin 6,5 % per m upotussyvyyttä (2 % per ft) Ilmavirtaama yhtä ilmastinta kohti (Nm³/h) *Upotussyvyys Standardi ilmastustehokkuus (SAE) 2,5-6 kg O 2 /kwh (4 10 lbs O 2 /hph) 7

8 Hienokuplailmastus Sanitaire-ilmastinrungot Helposti asennettavien Sanitaireilmastinrunkojen avulla Sanitaire Gold Series- ja Silver Series II-ilmastimien kalvot ja keraamiset levyt pysyvät tukevasti paikallaan ja kestävät hyvin mekaanista rasitusta. Sanitaire ilmastinrunko Suunniteltu käytettäväksi Sanitaire Silver Series II -kalvojen, Sanitaire Silver Series II LP -kalvojen ja keraamisten Sanitaire-levyjen kanssa. Sanitaire ilmastinrunko Sanitaire 2802 on kustannustehokas vaihtoehto, joka on suunniteltu käytettäväksi Sanitaire Silver Series II- ja Silver Series II LP-kalvojen yhteydessä. Kiinnitysrengas Takaiskuventtiili Kalvoilmastin Kiinnitysrengas Integroitu aluslevy Takaiskuventtiili Kalvoilmastin Integroitu o-rengas Ilmavirtauksen säätö Ilmastimen runko Integroitu o-rengas Ilmavirtauksen säätö Ilmastimen runko Ilmanjakoputki Ilmanjakoputki Kiinnitysrengas Profiloitu keraaminen ilmastin Sanitaire Gold Series -runko Suunniteltu käytettäviksi Sanitairen polyuretaanikalvojen kanssa, perustuvat 7" rungon poikkileikkauksen tehokkaaseen rakenteeseen. O-rengas Ilmastin Päätysovite Pantaliitin ruostumattomasta teräksestä Tiiviste Siiveke Kalvoilmastin O-rengas Ilmavirtauksen säätö Ilmanjakoputki Siivekkeen tuki Ilmavirtauksen säätö Ilmanjakoputki 8

9 Hienokuplailmastusjärjestelmä Sanitairen ilmastinryhmän osat Sanitairen hienokuplailmastusjärjestelmät on rakennettu tukevalle pohjalle. Komponentit on integroitu Sanitairen hienokuplailmastusjärjestelmään, ja järjestelmän toiminta rakentuu pitkälle niiden varaan. Tukeva runkorakenne Sanitarien patentoidut kiilaliitokset takaavat ilmansyöttöputkien lujat liitokset alasvientiputkilta ilmastimiin. Kiilaliitosten rakenne on suunniteltu kestämään lämpölaajenemista ja -kutistumista, veden paineiskuja ja muuta dynaamista rasitusta. Kiilaliitokset kiinnittävät putket tiukasti toisiinsa estäen ilmavuodot, putkien irtoamisen ja kaatumisen. Ilmastinjärjestelmän vankka tuki Ruostumattomasta teräksestä valmistetut korroosion kestävät Sanitairen ohjainkannakkeet kiinnittävät Sanitairen hienokuplailmastusjärjestelmän osat tukevasti paikalleen. Lujatekoisissa kierteellä varustetuissa kannattimissa on rajoittamaton säätömekanismi, jolla ryhmä voidaan säätää tarkasti tasoon. Putkien tuet sallivat putkien liikkumisen toimien kuitenkin vakaana perustana. Erikoisvahvisteisia Sanitairen ohjainkannakkeita voidaan käyttää alueilla, joissa virtaama on suuri tai joissa käytetään sekoittimia. Helppo sovitettavuus Sanitaire-ilmanjakoputkissa on toimitettaessa tehtaalla hitsatut ilmastinrungot, ja Sanitaire Gold Series -ilmastimet toimitetaan valmiiksi koottuina yksikköinä, mikä helpottaa niiden asennusta. Lisäksi Alasvientiputki Putkisto Tuki-/ankkurijärjestelmä Kondenssiveden poistoputki Ilmastimet Sanitairen ilmastinryhmän osat ovat vaihtokelpoisia käytössä olevan järjestelmäsi kanssa. Kiristyvät päästöjä koskevat säädökset voidaan täyttää esimerkiksi vaihtamalla Sanitairen keraamiset levyt Sanitaire Gold Series- tai Silver Series II -kalvoihin. Ilmastusjärjestelmän vedenpoisto Kondensoitunut vesi voi nostaa vedenpinnan tasoa putkistossa ilmastinputkiin saakka. Vedenpoistojärjestelmä estää veden kerääntymisen järjestelmään poistamalla kondenssivettä järjestelmän alimmasta kohdasta. Tekniset tiedot Alasvientiputki Ruostumaton teräs AISI 304 tai 316 Ilmanjakoputket Ruostumaton teräs, erikoisrakenteinen PVC (polyvinyylikloridi), joka ehkäisee UV-hajoamista. Ilmastinputket PVC tai CPVC, joka kestää korkeita lämpötiloja Kannakkeet ja ankkurikiinnikkeet Ruostumaton teräs AISI 304 tai 316 Kiilaliitokset Säädettävät ilmastinryhmän tuet Tiivisteet EPDM 9

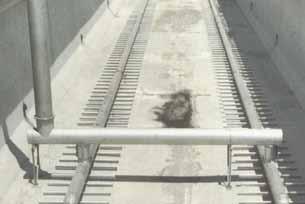

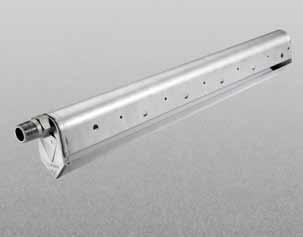

10 Hienokuplailmastusjärjestelmä Sanitairen leveä karkeakuplailmastin Sanitairen ruostumattomasta teräksestä valmistetut karkeakuplailmastimet ovat hyvä valinta ja älykäs vaihtoehto mekaaniselle ilmastukselle. Ne sopivat erityisen hyvin paksua lietettä käsitteleviin sovelluksiin, kuten lietteen aerobiseen käsittelyyn, hiekanerottimiin, tasausaltaisiin ja kanavailmastukseen. Tukkeutumaton, huoltovapaa rakenne Sanitairen karkeakuplailmastimessa on innovatiivinen ilmasäiliö. Se varaa ilmastimen keskellä riittävän ilmamäärän jatkuvaa, tasaista ilmavirtaa varten. Tämä estää tukkeutumisen. Pohjassa oleva ohjain on älykäs ominaisuus, joka estää lian joutumisen ilmastimeen ja vähentää huoltotarvetta Kulumisen- ja korroosionkesto Sanitairen karkeakuplailmastimessa on hyvä kulumisen- ja korroosionkesto valmistuksen jälkeen suoritetun, upottamalla tehdyn passivoinnin ansiosta. Sen rakenne kestää muuttumattomana myös hitsauslämmön vaikutusalueilla. Tämä pidentää käyttöikää. Tasainen hapensiirtotehokkuus Ilmastimen sivulla olevat reiät on sijoitettu vaakasuunnassa kahdelle tasolle, mikä varmistaa tasaisen ilmanjaon ja ilmastustehon. Tekniset tiedot Materiaali Pituus Ilman virtausmäärä Ruostumaton teräs AISI 304 tai tai 610 mm (12 tai 24 tuumaa) Nm³/h Standardi hapensiirtotehokkuus (SOTE) Standardi ilmastustehokkuus (SAE) 1,6 2,5 % per m upotussyvyyttä 0,7 2 kg O 2 /kwh (1,1 3,5 lbs O 2 /hph) 10

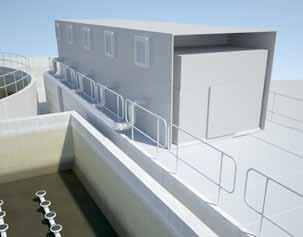

11 Hienokuplailmastusjärjestelmä Puhaltimet Ilmastusjärjestelmän optimaalinen tehokkuus on erittäin tärkeää. Tämän vuoksi voimme täydentää jokaista Sanitairen hienokuplailmastusjärjestelmää täysin varustetulla, luotettavalla, energiatehokkaalla ja helposti huollettavalla puhaltimella. Oikean puhaltimen valinta omaan ilmastusjärjestelmään vaatii kokemusta ja erikoisasiantuntemusta. Meillä on molempia. Tunnemme puhalimen valintaan vaikuttavat tekijät: näitä ovat energiatehokkuus, luotettavuus, elinkaarikustannukset, joustava toiminta, laitepinta-ala, äänitaso ja ylläpitotarve. Autamme sinua valitsemaan ilmastusjärjestelmääsi sopivan, täsmälleen oikean puhaltimen kaikista jätevedenpuhdistamoihin valittavina olevista tekniikoista. Kiertomäntäpuhallin Pyörivä roottoripari tuottaa kiinteän ilmamäärän jokaisella pyörähdyksellä. Kiertomäntäpuhaltimien toiminta riippuu ulkoisesta puristuksesta, jossa järjestelmän vastapaine puristaa ilmaa. Laitteiden etuna ovat alhaiset hankintakustannukset, mutta niiden teho on alhainen. Ruuvipuhaltimet Syöttöruuvipari pienentää asteittain ilman tilavuutta sen siirtyessä pitkin ruuvielementtiä. Nämä ovat muita pakkosyöttöpuhaltimia tehokkaampia sisäisen puristuksen ansiosta. Monivaiheiset keskipakopuhaltimet Hitaasti pyörivällä, vakionopeuksisella akselilla on useita siipipyöriä. Puhaltimia käytetään suurille virtausmäärille. Niihin tarvitaan muita puhallintyyppejä vähemmän alkupääomaa, mutta niillä on yleensä huonompi hyötysuhde. Yksivaiheiset, kiinteävaihteiset keskipakopuhaltimet Yksi siipipyörä saavuttaa suuremman pyörintänopeuden ylennysvaihteen avulla. Nämä puhaltimet voidaan varustaa säädettävillä ohjainsiivekkeillä, jolloin ne toimivat erittäin tehokkaasti erilaisilla virtaamilla Yksivaiheiset, kiinteävaihteiset puhaltimet ovat tehokkaampia kuin pakkosyöttöpuhaltimet ja monivaiheiset keskipakopuhaltimet. Säädettävät, yksivaiheiset suoravetoiset keskipakopuhaltimet Yksi tai kaksi siipipyörää on asennettu suoraan suurinopeuksisen moottorin akselille magneettisilla laakereilla tai ilmalaakereilla. Niissä on integroidut taajuusmuuttajat, joiden ansiosta ne sopivat erilaisille paine- ja virtausmäärävaatimuksille. Nämä puhaltimet ovat kalliimpia mutta myös tehokkaampia kuin kiertomäntäpuhaltimet ja moniportaiset keskipakopuhaltimet. Magneettisilla laakereilla varustetut puhaltimet ovat yleensä tehokkaampia kuin ilmalaakereilla varustetut. 11

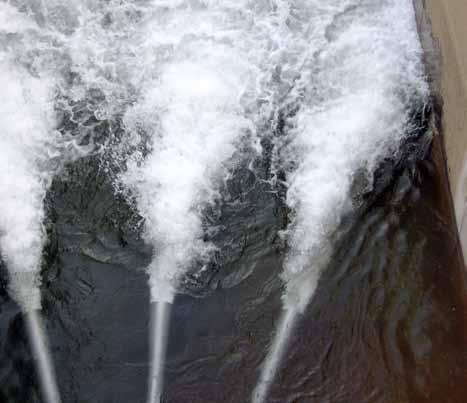

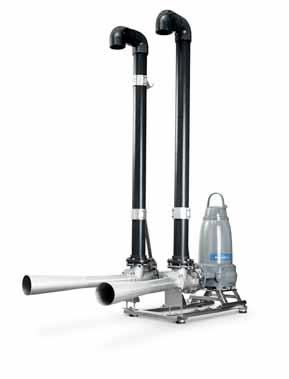

12 Mekaaninen ilmastus Flygtin jet-ilmastimet Todistettua N-tekniikkaa Flygtin jet-ilmastimissa on Flygtin N-pumput. Niiden N-tekniikka on tunnettu tukkeutumattomasta rakenteestaan ja tehokkuudestaan. Ejektori Flygtin mekaaninen ilmastusjärjestelmä on hankintakustannuksiltaan järkevä vaihtoehto tehokkaille hienokuplailmastimille. Helposti käsiteltävät, upotettavat Flygtin jet-ilmastimet takaavat luotettavan ja kustannuksiltaa alhaisen hapensiirron pieniin ja keskisuuriin lietesäiliöihin, varastoaltaisiin ja bioreaktoreihin. Nopea ja edullinen asennus Flygtin jet-ilmastimien käyttö on erittäin helppoa. Omalla jalustalla seisova ilmastusjärjestelmä voidaan nostaa paikalleen keskikokoiseen säiliöön Flygtin pumppunostimella ja ketjuilla. Säiliötä ei tarvitse tyhjentää. Asennus on nyt tehty. Voit vain kytkeä Flygtin jet-ilmastimen toimimaan. Puhaltimia, erityistä kotelointia tai kansirakenteita ei tarvita. Todistettua, pitkäaikaista luotettavuutta Flygtin jet-ilmastimet takaavat pitkän katkottoman käyttöajan, ja niiden huoltovaatimukset ovat vähäiset. Testattu N-tekniikka, erikoisrakenteinen Flygtin ejektori ja ilmanottoputken käyrä takaavat hyvän toimintavarmuuden. Parempi työympäristö Koska Flygtin ilmastimet sijoitetaan säiliön pohjalle, nesteen suihkuaminen, melutaso ja tärinä jäävät vähäisiksi. Tämä parantaa merkittävästi työympäristöä. Lujarakenteinen, tukkeutumaton ejektori muodostaa voimakkaan pyörteen, joka sekoittaa ilmaa jäteveteen muodostaen hienojakoisia ilmakuplia sisältävän nestesuihkun. Vaimennetut jalat Tukeva jalusta ja vaimennetut jalat estävät värinää, joka voisi vaurioittaa ejektorijärjestelmää. 12

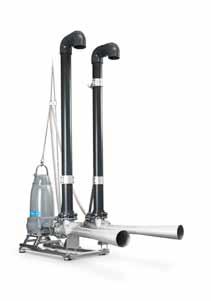

13 Mekaaninen ilmastus Joustavat käyttöominaisuudet Rakenteeltaan pienikokoiset Flygtin jet-ilmastimet sopivat kaikenkokoisiin ja -muotoisiin säiliöihin. Voit valita oman järjestelmäsi vaatimusten mukaisen Flygt-pumppujen kapasiteetin, mekaanisten ejektorien määrän ja materiaalit. Yhdellä pumpulla voidaan käyttää 1 3 ejektoria. Kulumista ja korroosiota kestävä rakenne Tarpeen mukaan voidaan valita kestävämpi, ruostumattomatta teräksestä valmistettu ejektori ja Hard-Iron N-juoksupyörä tai galvanoidusta teräksestä valmistettu ejektori ja valuraudasta tehty N-juoksupyörä. Tuottokäyrät Hapensiirtonopeus riippuu jetilmastimesta ja veden syvyydestä (50 Hz) ja Flygtin jet-ilmastimet koostuvat ilmanottoputkista, N-pumpusta, suuttimesta ja ejektoreista. Toimintaperiaate. Nopeasti virtaava vesi muodostaa imun, joka vetää ilmaa ejektoriin. Ejektorissa ilma sekoittuu veteen, ja seos siirtyy jätevesialtaaseen. Imettävä ilma SOTR (Kg O 2 /h) ja ja ja ja ja ja Veden syvyys (m) Flygtin N-pumppu Neste Suutin Sekoitusalue Ejektori Ilmanesteseos Tekniset tiedot Malli JA112 JA112 JA117 JA117 JA117 JA217 JA317 SOTR 4 m:n (13 ft) syvyydessä 50 Hz, kgo 2/h 60 Hz, kgo 2/h (lbso 2/h ) 1.5* 2,2 (4,8) 3,2 3,3 (7,3) 7,5 7,8 (17) (26) (37) (66) (95) Ejektorit Suuttimen ulostulon läpimitta (mm) Flygtin N-pumppu 3085 MT 3102 MT 3127 MT 3153 MT 3171 MT 3202 MT 3202 LT Nimellisteho, kw (hp) 50 Hz 60 Hz 2 2,2 (3) 3,1 3,7 (5) 5,9 7,5 (10) 9 11,2 (15) 15 18,6 (25) (45) (60) Jäähdytysvaippa: Standardi ilmastustehokkuus ,5 1,2 kgo 2/kWh (0,8 2 lbso 2 /hph) (SAE) * 3m:n (10 ft) syvyydessä. 13

14 Valvonta ja ohjaus Järjestelmän suorituskyvyn hallinta Flygt AquaView SCADA -järjestelmä Nyt voit tarkkailla ilmastusjärjestelmäsi toimintaa valvonta- ja ohjausjärjestelmiemme avulla. Jatkuvasti muuttuva ympäristö asettaa ohjauksen luotettavuuden koetukselle. Toimittamiemme ohjausjärjestelmien ansiosta voit hallita täydellisesti koko laitoksen tai alajärjestelmän/- järjestelmien toimintaa. Päivittäistä energiansäästöä Flygt APX -prosessinohjausjärjestelmä sopeuttaa automaattisesti ilmanjaon päivittäisen hapen tarpeen mukaan ja huomioi kausittaisen tarvevaihtelun. Tämä laskee energiankulutusta huomattavasti, ja näin saavutetaan jopa 40 % energiansäästö. Kehittämiemme ohjausjärjestelmien tiedot ovat yhteensopivia useimpien laitetoimittajien ohjausjärjestelmien kanssa. Energian säästö alkaa välittömästi asennuksen jälkeen. Täydellinen ohjaus, täydellinen suorituskyky Kun yhdistät Flygt APX -prosessinohjausjärjestelmän Flygt AquaView SCADA -valvontajärjestelmään, saat käyttöösi täydellisen, koko laitoksen kattavan ohjaus- ja valvontajärjestelmän. Molemmat perustuvat avoimiin standardeihin, joten tiedonsiirtoyhteyden muodostaminen useimpiin ohjelmoitaviin logiikoihin (PLC) ja SCADA-järjestelmiin onnistuu ilman erillisiä käyttöliittymiä. Tämä mahdollistaa erillisten osien jatkuvan käytönaikaisen valvonnan. Näin saadaan myös yksityiskohtaisia tietoja tapahtumista, joiden avulla tunnistetaan trendejä ja voidaan määrittää sekä ennakoida viat. Kun pystyt valvomaan järjestelmää aukottomasti, voit tehostaa sen energiatehokkuutta kaikilla tasoilla ja parantaa laitoksen suorituskykyä. Täydellistä mielenrauhaa Me tiedämme, että järjestelmän on oltava ehdottoman luotettava. Valitsemalla meidät yhteistyökumppaniksesi saat käyttöösi luotettavan valvontajärjestelmän sekä parannat järjestelmän tuottavuutta ja kannattavuutta. Järjestelmän kaukovalvonta on helppoa internetpohjaisten työkalujen ja online-käyttötuen ansiosta. Lisäksi ohjausjärjestelmämme ovat joustavia, helposti laajennettavia ja eteenpäin yhteensopivia. Niihin voidaan liittää lisävarusteita lähes kaikissa käsittelylaitosjärjestelmissä. täydellinen yleiskuva laitoksesta kerää ja tallentaa tietoja trendien tunnistamista, vikojen määritystä ja ennakoimista varten laaja hälytysten käsittely Flygt APX 700 -prosessin ohjausjärjestelmä tarvittavan hapen siirto altaisiin ja ilmastinryhmiin puhaltimien käyttö optimaalisella teholla kattava hälytysten käsittely. 14

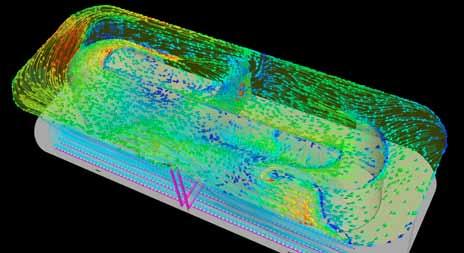

15 Vankkaa ilmastuksen asiantuntemusta Tuki ja huolto Ilmastus- ja sekoitustekniikoiden yhdistäminen Insinööriemme vankka asiantuntemus järjestelmärakenteesta on käytössäsi, jotta järjestelmääsi saadaan mahdollisimman tehokkaat hapensiirto- ja sekoitusominaisuudet mahdollisimman pienellä energiankulutuksella. Kattavat järjestelmärakennepalvelut järjestelmän simulointi CFD:llä teknisen ohjelmiston kehitys tukipalvelut järjestelmän rakennetta koskeva neuvonta järjestelmän teknistä eritelmää koskeva neuvonta hapensiirron testaus mallin testaus Suunnittelemme ja toteutamme kunnianhimoisesti kattavia ilmastusratkaisuja. Käytettävissämme on laaja ilmastusjärjestelmiä koskeva tietämys ja käytännön kokemus. Niiden ansiosta voimme taata sekä asiakkaamme yritystoiminnan että ympäristön turvallisuuden. Suurikokoisten järjestelmien tekniset ratkaisut Meillä on laaja pätevyys järjestelmien teknisestä suunnittelusta. Voimme tarjota teknistä asiantuntemustamme kaikilla tasoilla, sekoitus- ja ilmastusjärjstelmän teknisestä erittelystä käytännön testaukseen. Ilmastusjärjestelmän perusteellisen mitoitusanalyysin ansiosta suunnittelemiemme järjestelmien hapensiirto on mahdollisimman suurta mahdollisimman pienellä energiankulutuksella. Älykkäät työkalut ilmastusjärjestelmän mitoitukseen Insinööriemme kokemus ja asiantuntemus yhdistettyinä tarkoitusta varten kehitettyihin tietokoneohjelmistoihin ja -työkaluihin mahdollistaa täysin asiakaskohtaisten ilmastusjärjestelmien suunnittelun käytössä oleviin tai uusiin laitoksiin. Insinöörimme voivat simuloida tarvitsemasi ilmastusjärjestelmän käyttöolosuhteita numeraalista virtauslaskentaa (CFD, Computational Fluid Dynamics) käyttävien tietokoneohjelmistojen avulla. Näin he voivat määrittää tehokkaimman pyörteilyn säliössä ja vähentää energiankulutuksen minimiin. Järjestelmän lämpötila- ja painelaskelmien avulla määritetään parhaat toimintaolosuhteet ilmastusjärjestelmän jokaiselle osalle, puhaltimesta ilmastinryhmään. Ilmastinryhmän rakenteen suunnittelu on toinen erikoisosaamisalueemme. Suunnittelemme järjestelmäsi ilmastinryhmät hapensiirtotarpeen mukaisesti. Käyttötukea kaikissa vaiheissa Olemme saaneet asiakkaidemme keskuudessa mainetta maailmanlaajuisesti toimivana, luotettavana kattavien ilmastusjärjestelmien ja niiden osien, lisälaitteiden, varaosien ja käyttötuen toimittajana. Tuemme asiakkaita kaiken kokoisten ilmastusjärjestelmien suunnittelussa, optimoinnissa, käyttöönotossa ja ylläpidossa. 15

16 1) Kasvien kudos, joka tuo vettä ylös juurista 2) Johtava globaali vesitekniikkayritys Meitä ihmistä yhdistää yhteinen tarkoitus: luoda innovatiivisia ratkaisuja maailman vesitarpeiden täyttämiseksi. Keskeistä työssämme on kehittää uusia tekniikoita, jotka parantavat tapaa, jolla vettä käytetään, säilytetään ja käytetään uudelleen. Me siirrämme, käsittelemme, analysoimme vettä ja palautamme sitä ympäristöön ja autamme ihmisiä käyttämään vettä tehokkaasti kotona, rakennuksissa, tehtaissa ja maatiloilla. Meillä on vankat, pitkäaikaiset suhteet yli 150 maassa asiakkaisiin, jotka tuntevat meidät tehokkaasta johtavien tuotemerkkien ja sovellusasiantuntemuksen yhdistelmästä, joita innovaatioperintö tukee Aeration products. 1. Finnish Lisätietoja siitä, miten Xylem voi auttaa sinua, on osoitteessa xyleminc.com. Flygt and Sanitare are brands of Xylem. For the latest version of this document and more information about Flygt and Sanitaire products visit
