1 Valonheittimet

2

3

4 Oy Nylund-Group Ab, Talotekniikka Masalantie MASALA Vaihde (myynti) puh Faksi Painettu Suomessa 2014 Painopaikka: Libris Oy Pidätämme oikeudet tuotemuutoksiin ja teknisiin muutoksiin ilman ennakkoilmoitusta. Nylund Group on suomalainen perheyritys. Myymme energiatehokkuus- ja tiedonsiirtoratkaisuja kiinteistöjen ja teollisuuden tarpeisiin. Visiomme on olla asiakkaittemme arvostama kumppani, joka on valituilla alueilla edelläkävijä. Saavutamme edelläkävijyyden ammattimaisen asiakastyön, aktiivisen viestinnän ja uusien ratkaisujen kautta. Kaksi liiketoimintaryhmäämme ovat Talotekniikka ja Teollisuuselektroniikka. 4 Valonheittimet

5 Valonheittimet Valaistuksella on suuri vaikutus öiseen kaupunkiympäristöön. Lukemattomat valaisimet, valaistut pinnat ja mainoskyltit vaikuttavat osaltaan. Jos valopisteitä on liikaa, valaisimet on suunnattu tai valittu väärin, syntyy valosaastetta. Sen välttämiseksi on erittäin tärkeää, että ulkovalaisimissa on tarkka optiikka, joka kykenee ohjaamaan valaistusta juuri haluttuun kohteeseen. Käyttämällä erittäin tarkkaa optiikkaa valo voidaan helposti suunnata juuri haluttuun kohtaan, mikä parantaa valaisimen tehokkuutta entisestään ja samalla voidaan vähentää hajavaloa. Willy Meyer + Sohn käyttää uusia innovatiivisia valonlähteitä sekä kehittyneitä materiaaleja valaisinvalikoimassaan. Uusia valaisimia kehittäessään tärkeimmät kriteerit ovat valaisimen pitkä elinkaari ja valaisimen soveltuvuus valaistusprojekteihin. Julkisivuvalaisimia ja valonheittimiä asennetaan kiinteästi erilaisiin arkkitehtonisiin kohteisiin. Tämän takia Meyerin valaisimien muotoilu on ajatonta ja neutraalia. Tuotteet toimivat tarkasti ja luotettavasti ilman, että ne työntyisivät esiin häiritsevästi julkisivussa. Valaisimet ovat pienikokoisia, huomaamattomia ja siten auttavat rakennuksen arkkitehtuuria esiintymään edukseen pimeään aikaan. Uusimmat tuotetiedot ja referenssit ovat nähtävissä kotisivuilla ja Valonheittimet 5

6 6 Innovaatio

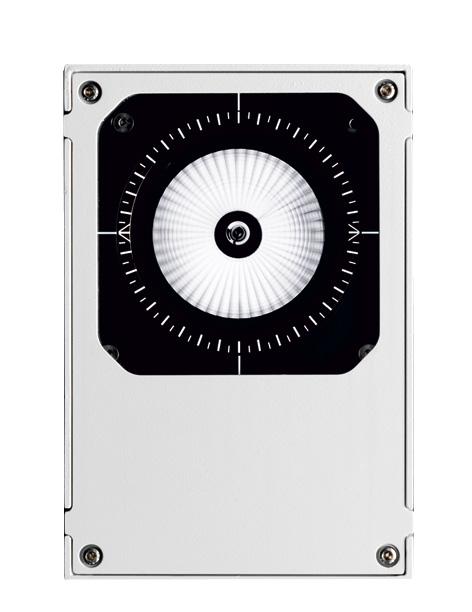

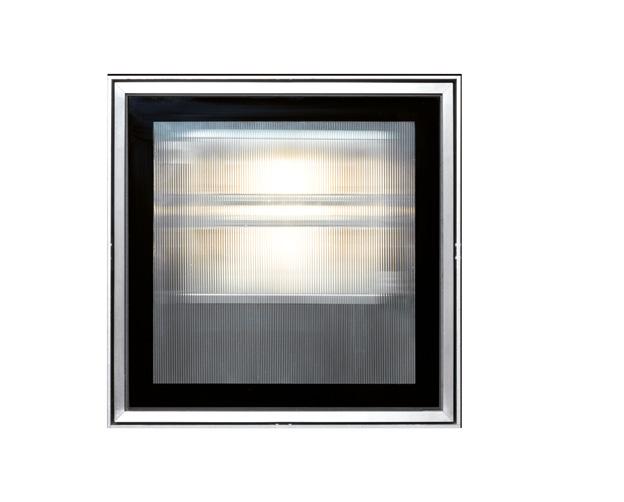

7 Innovaatio Valonlähteiden ja valoa ohjaavan optiikan kehittymisen myötä markkinoille tulee uusia ja entistä edistyksellisempiä valaisimia. Meyer kehittää tehokkaita ja kestäviä tuotteita ulkovalaistukseen. Kun elektroniikan komponenttien koko pienenee, myös valaisimien koko pienenee. LEDien käyttö arkkitehtonisessa valaistuksessa mahdollistaa täysin uudenlaisten valaisimien kehittämisen. Käyttämällä erittäin tarkkaa optiikkaa valo voidaan helposti suunnata juuri haluttuun kohtaan, mikä parantaa valaisimen tehokkuutta entisestään ja samalla voidaan vähentää hajavaloa. Tuloksena on tyylikkäitä valaistustoteutuksia erittäin pienikokoisilla valaisimilla. Valaisimet on suunniteltava käytettäväksi LED-valonlähteiden kanssa, jotta LEDin mahdollistama pitkä elinikä voidaan saavuttaa. LEDvalonlähteen on pysyttävä viileänä ja elektronisten komponenttien hyvin suojattuna, jotta pitkä elinikä toteutuu. Meyerin valaisimet ovat erittäin kestäviä ja siksi Meyer tarjoaa valaisimiin aina myös vaihdettavan, varaosana saatavan LED-valoyksikön. Innovaatio 7

8 Referenssit Julkisivuvalaisimet Arclight 22 Ecoline 26 Ecovision Valonheittimet Superlight Superlight Superlight Superlight Superlight Superlight Superlight Superlight Nano 1 Nano 2 Nano 3 Compact Micro Compact Micro Compact Mini Compact S Compact RGB LED-valonheitin LED-valonheitin 36W 62W Ecospot Ecospot Nightspot A2 Nightspot B Nightspot B Nightspot B Nightspot C Mini LED LED Gobo -projektori Aluevalaisimet Fluxa Mini Fluxa Mini Fluxa A Fluxa AG Fluxa B Fluxa C LED LED LED 8 Sisältö

9 Sisältö Maahan upotettavat valonheittimet Ground Power Ground Power Ground Power Ground Power 20W LED 5x1W HIT 35W LED 5x3W Seinä- ja kävelytievalaisimet Nightpath Nightpath -pollari Twin EL A LED Twin EL A HIT Twin EL C Superlight Twin Facette B Facette C Suunnittelijan avuksi Palvelu Hakemisto: Sähkönumero sivunumero Hakemisto: Tuotenimi sivunumero Sisältö 9

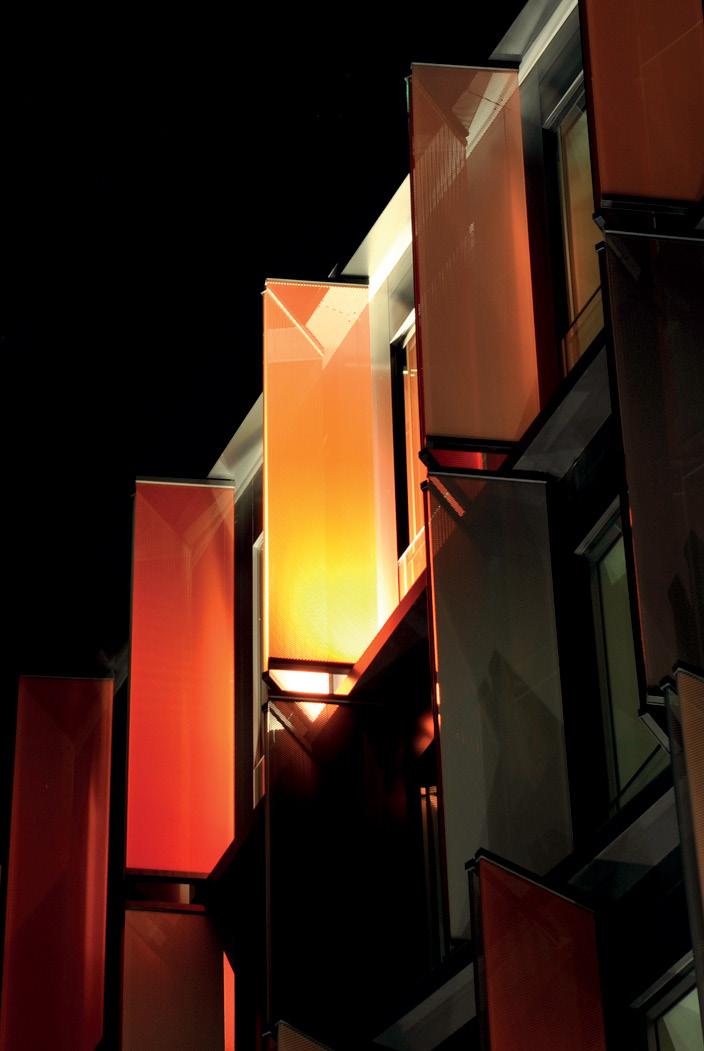

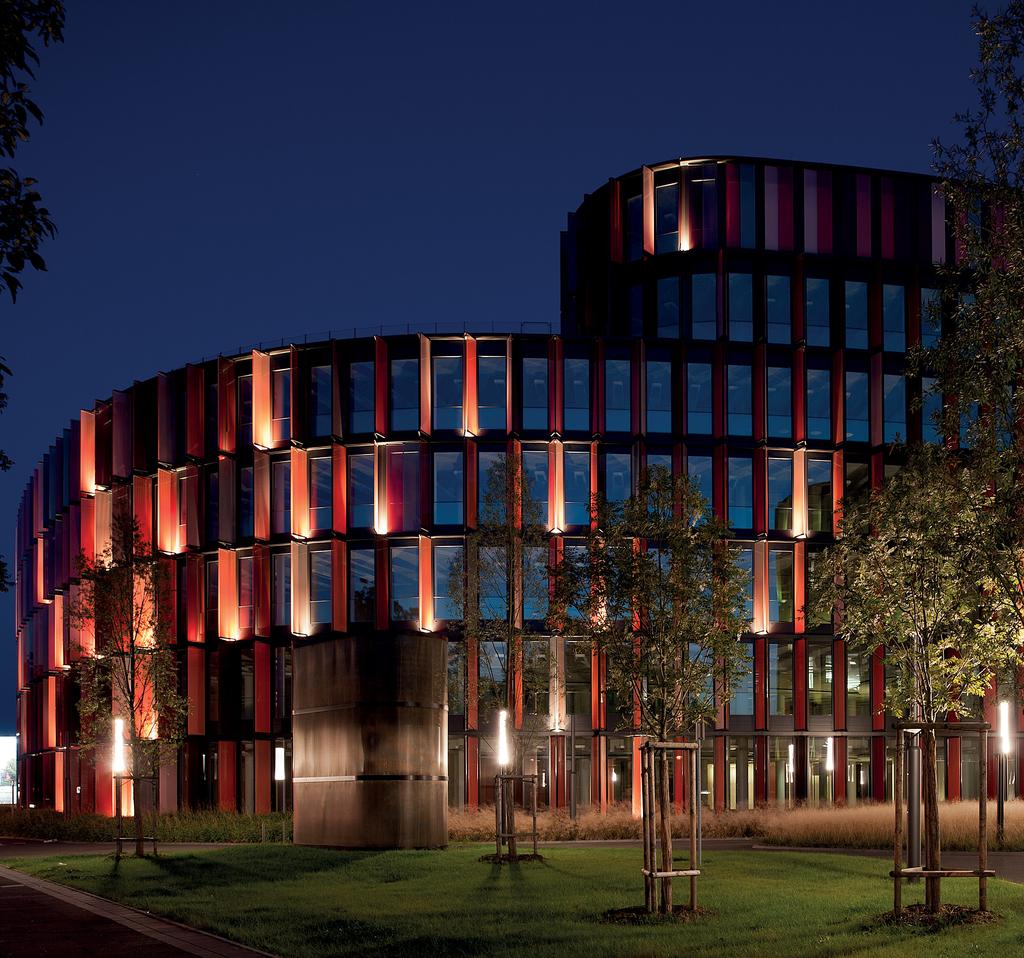

10 Cologne Oval Offices Köln Huippuluokan toimistorakennukset Cologne Oval Offices sijaitsevat Kölnin sydämessä Rein-joen länsirannalla. Rakennusten muoto sulautuu jokivarren maisemaan erittäin hyvin. Värikäs julkisivu korostaa arkkitehtuurin luonnetta. Julkisivun vihreät ja punaiset värielementit on suunniteltu näkymään myös öisin. Tämä onnistuu valaisemalla värillisestä lasista valmistettuja kaihtimia yöllä. Kaihtimet sijaitsevat niillä rakennuksen sivuilla, jotka ovat päätien tai Rein-joen suuntaan. Valaistus toteutettiin käyttämällä Superlight Compact S valaisimia, jotka on uppoasennettu ikkunalautoihin. Mittatilaustyönä valmistettujen uppoasennuskehyksien avulla valaisimet ovat käytännössä näkymättömiä rakennuksen julkisivussa antaen kuitenkin erinomaisen valaistuksen yöaikaan. 10 Referenssit

11 Valaistussuunnittelu: a g Licht, Bonn Arkkitehti: Sauerbruch Hutton, Berliini. Superlight Compact S, sivu 42 Referenssit 11

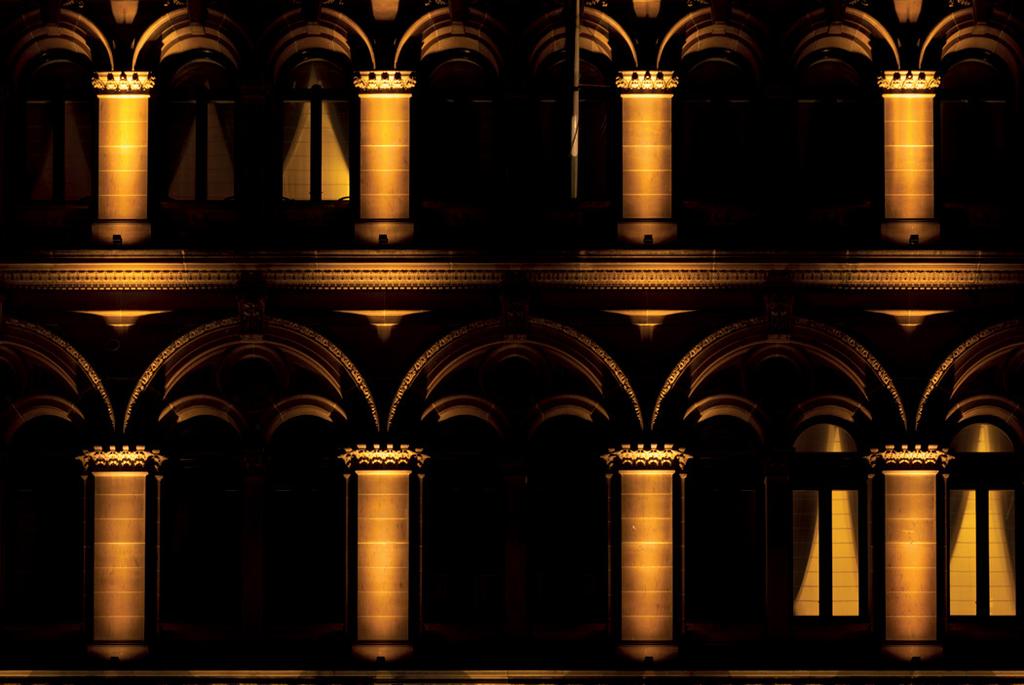

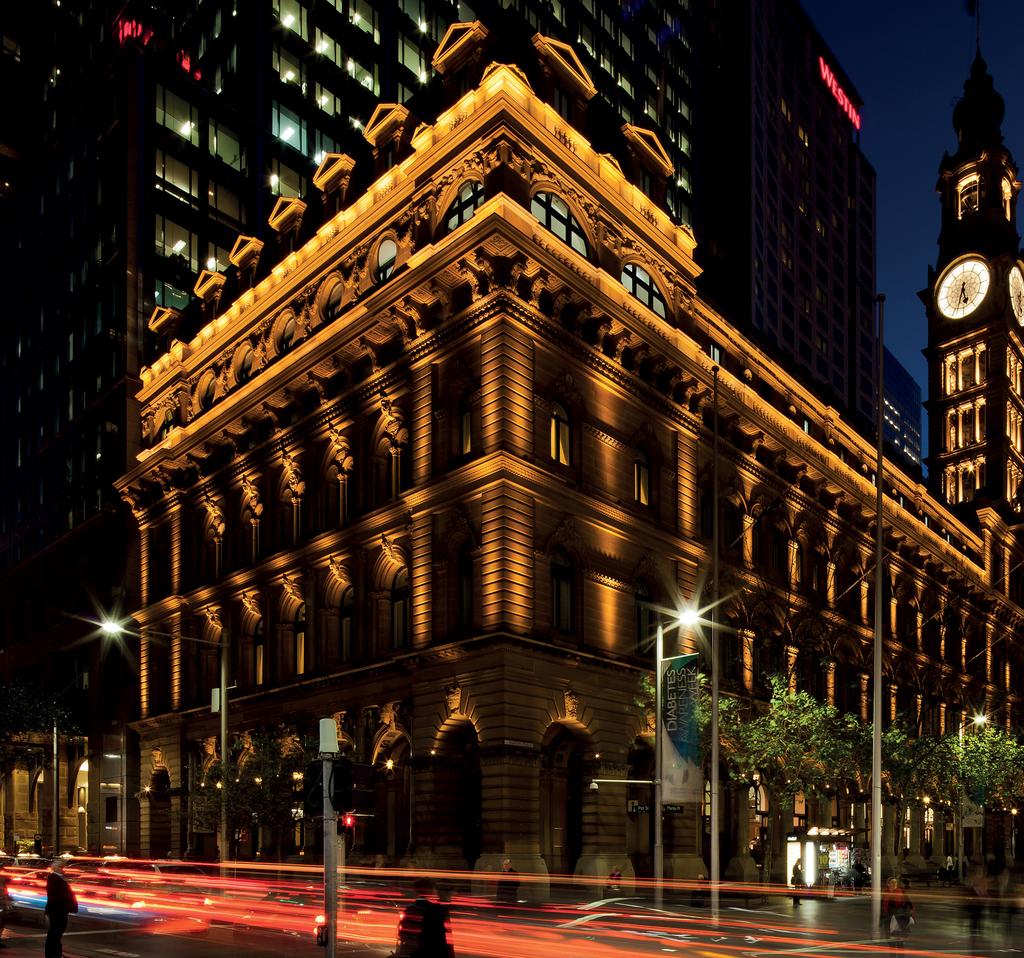

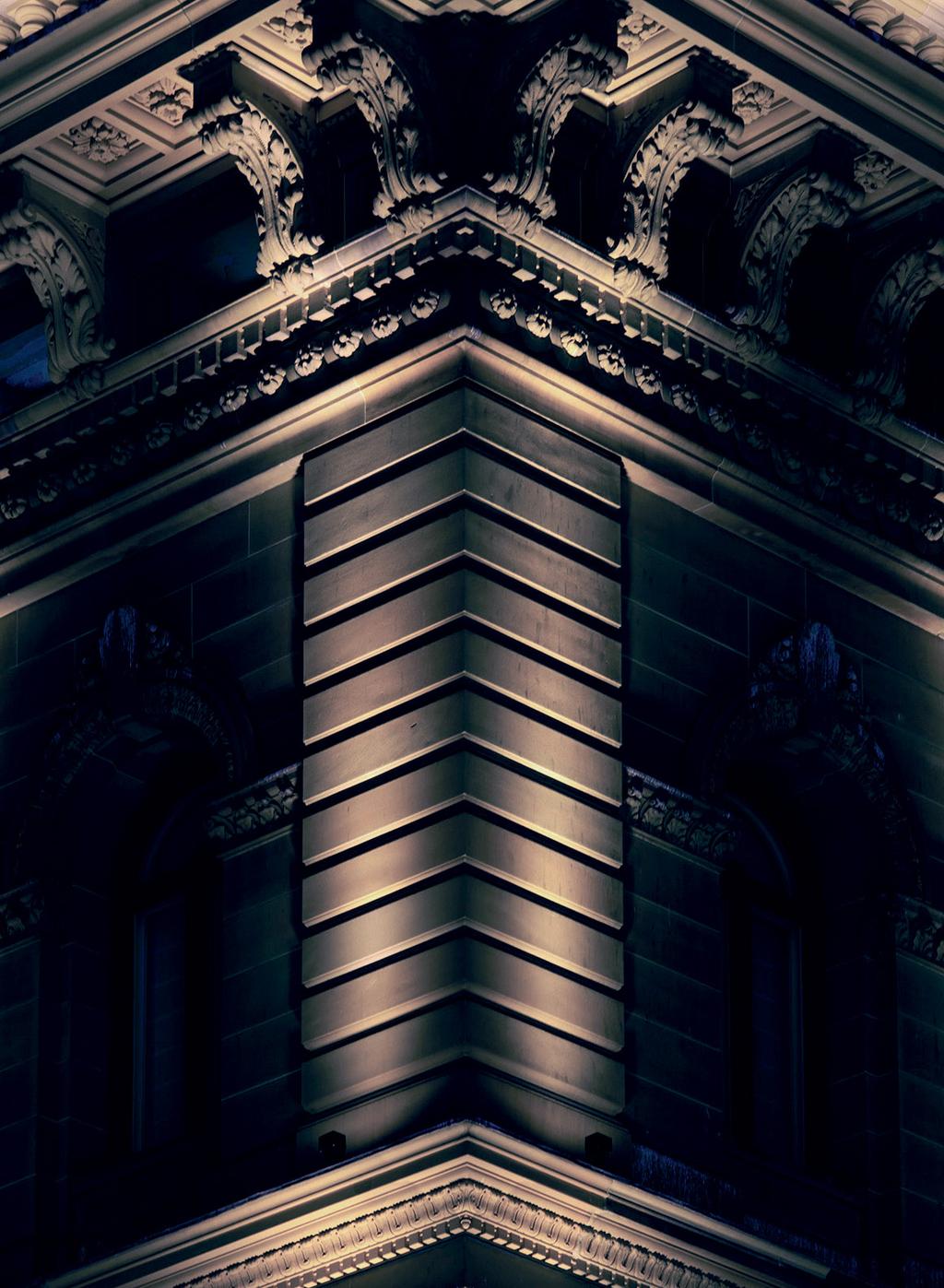

12 No 1 Martin Place Sydney No.1 Martin Place on osa isompaa historiallisten rakennusten ryhmää Sydneyn keskustassa. Nykyisin rakennuksessa toimii loistoluokan hotelli, ravintoloita, myymälöitä ja pankki. Neoklassinen hiekkakivijulkisivu oli aiemmin valaistu halogeenivalonheittimillä. Valaistuksen uudistus haluttiin toteuttaa nykyaikaisilla valaisimilla tavoitteena miellyttävä tunnelma. Uudistus toteutettiin Meyerin Superlight Compact Micro LED -valonheittimillä, jotka on varustettu erittäin lämpimänsävyisillä LED-valonlähteillä. Valaisimen pienen koon ansiosta valaisimet ovat huomaamattomat. Toteutus on esteettisesti vaikuttava ja LED-teknologian ansiosta myös ekologinen. Uudet LED-teknologiaan perustuvat valonheittimet kuluttavat huomattavasti vähemmän energiaa ja vaativat selvästi vähemmän ylläpitoa, kuin vanhat valaisimet. 12 Referenssit

13 Valaistussuunnittelu: Point of View, Melbourne, Sydney Valaisin: Superlight Compact Micro LED, sivu 36 Referenssit 13

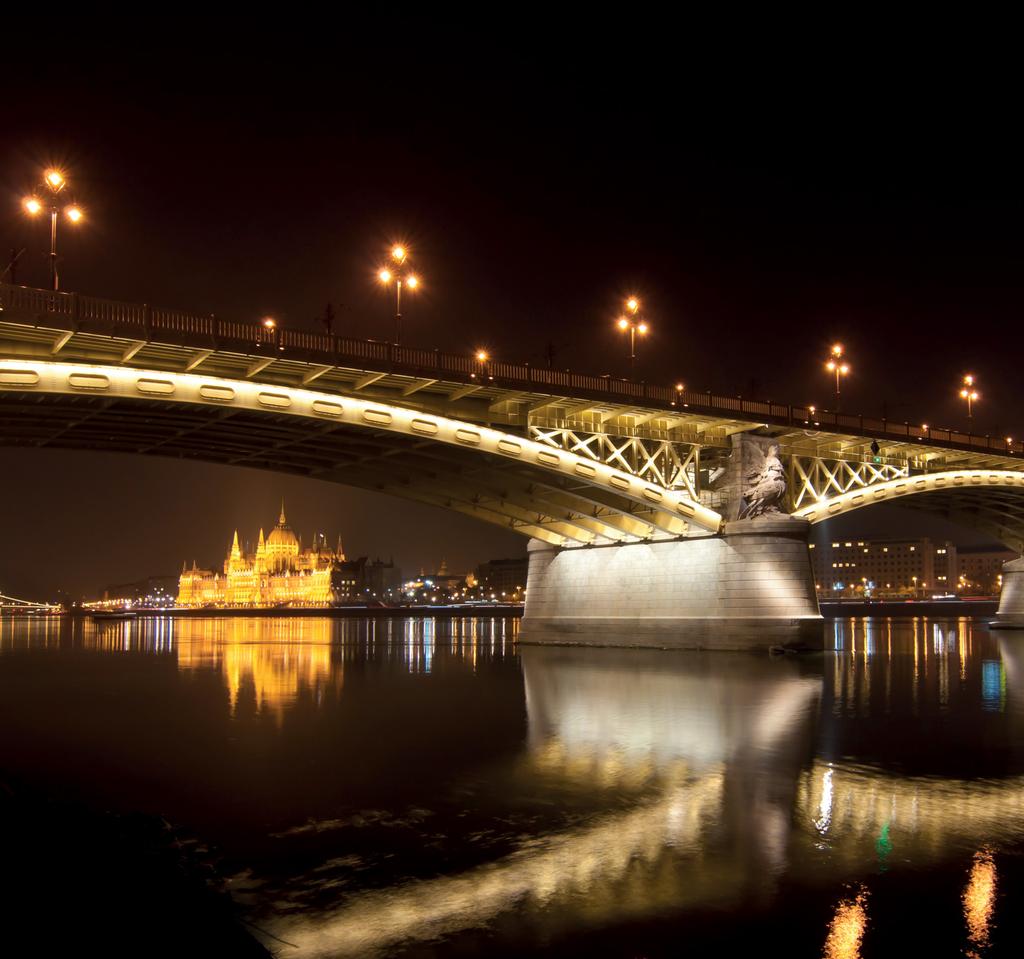

14 Margaret Bridge Budapest Tonava-joen ylittävä Margaret-silta yhdistää Budapestin osat, Budan ja Pestin. Vuonna 1876 rakennetun sillan suunnitteli ranskalainen Ernest Goüin. Toisessa maailmansodassa tuhoutunut silta rakennettiin uudelleen vuonna Vuonna 2009 sillalle tehtiin mittava peruskorjaus, jossa myös valaistuksella oli iso rooli. Metallirakenne sillan kaarirakenteen ylä- ja alapuolella sekä sillan kiviset pylväät suunniteltiin valaistavaksi energiaa säästävillä, vähäistä ylläpitoa vaativilla valaisimilla. Valaistus toteutettiin Superlight Compact Micro LED -valonheittimillä, joissa käytettiin erilaisia valonjakoja. Valaisimen LED-valonlähteen lämmin valkoinen värisävy korostaa sillan väriä. Valaisimet maalattiin erikoisella RAL-värillä, joka sopii hyvin yhteen sillan rautarakenteen värin kanssa. 14 Referenssit

15 Valaistussuunnittelu: Lisys Lighting Systems PLC., Budapest Valaisin: Superlight Compact Micro LED, sivu 36 Referenssit 15

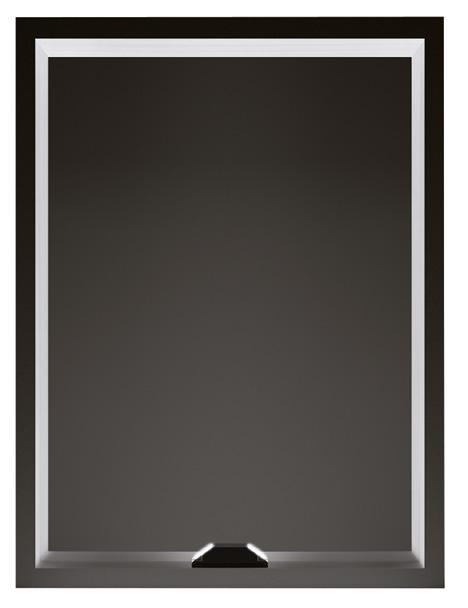

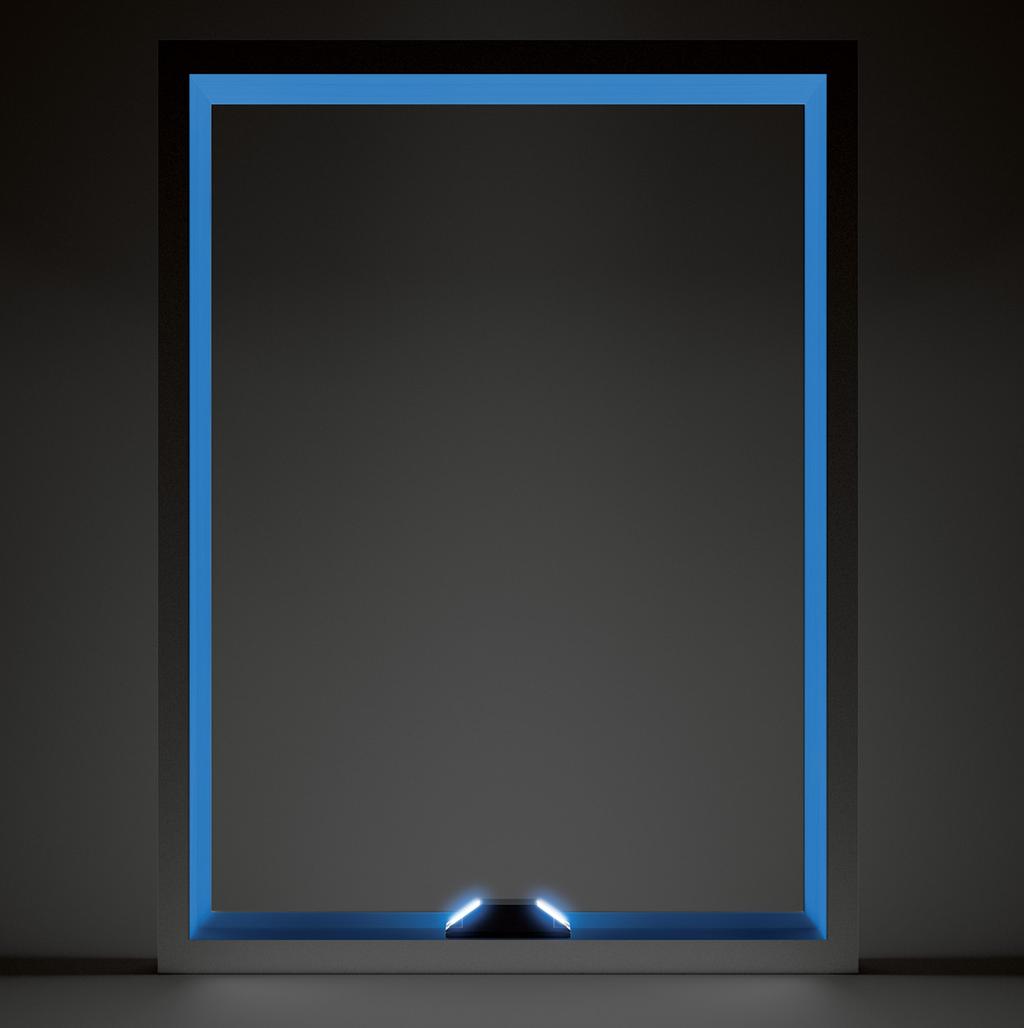

16 Arclight LED ikkunakarmien korostusvalaisin Arclight on erityisesti ikkunakarmien korostusvalaisin. Valaisimessa on kaksi LEDiä. joiden valo suunnataan ikkunakarmiin erityisesti tätä valaisinta varten kehitettyjen heijastimien kautta. Tuloksena on yhtenäinen kaari valoa. Yhdellä valaisimella voidaan valaista yksi kokonainen ikkunakarmi. Käyttämällä kahta LEDiä ja erittäin tehokasta optiikkaa valaisin muodostaa valokaaren ikkunakarmin sisäpuolelle. 16 Arclight

17 Valaisimella voi toteuttaa mielenkiintoisia valotehosteita minimaalisella energiankulutuksella. Valaisin on saatavana myös värillisellä LED-valonlähteellä. Korostamalla ikkunakarmia korostetaan samalla koko julkisivun muotoa ja rakennetta. Arclight 17

18 3,0 m 2,5 m 2,0 m 3,0 m 2,5 m 2,0 m 3,0 m 2,5 m 2,0 m Arclight Arclight Ikkunakarmien valaistukseen, valo ohjataan ikkunakarmiin erinomaisella linssillä. Valonlähde 2x3W teholed-moduuli. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Sisäänrakennettu LED-muuntaja. Kaksi kiinnitysreikää Ø 6 mm c/c 259 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti 2 x M20 holkkitiivisteen kautta. 4 kpl M6-ruuveja, joilla valaisin voidaan asettaa suoraan kaltevalle pinnalle. Saatavana myös LEDvaihtomoduuli Arclight C C Musta 2 x LED 3 W Hopean harmaa lämminvalkoinen 2,6 kg LED 236 lm ,5 m 142 lx 1,5 m 104 lx 2,0 m 73 lx C C Musta 2 x LED 3 W Hopean harmaa neutraalin valkoinen 2,6 kg LED 265 lm ,5 m 1 lx 1,5 m 117 lx 2,0 m 82 lx Tuotekoodi* Snro Väri Valonlähde Paino Avauskulma g C C Musta Hopean harmaa 2 x LED 3 W sininen 2.6 kg *Valaisin voidaan toimittaa tilauksesta myös muun värisillä LED-valonlähteillä (keltainen, punainen, vihreä). LED 165 lm ,5 m 99 lx 1,5 m 73 lx 2,0 m 52 lx Arclight

19 19

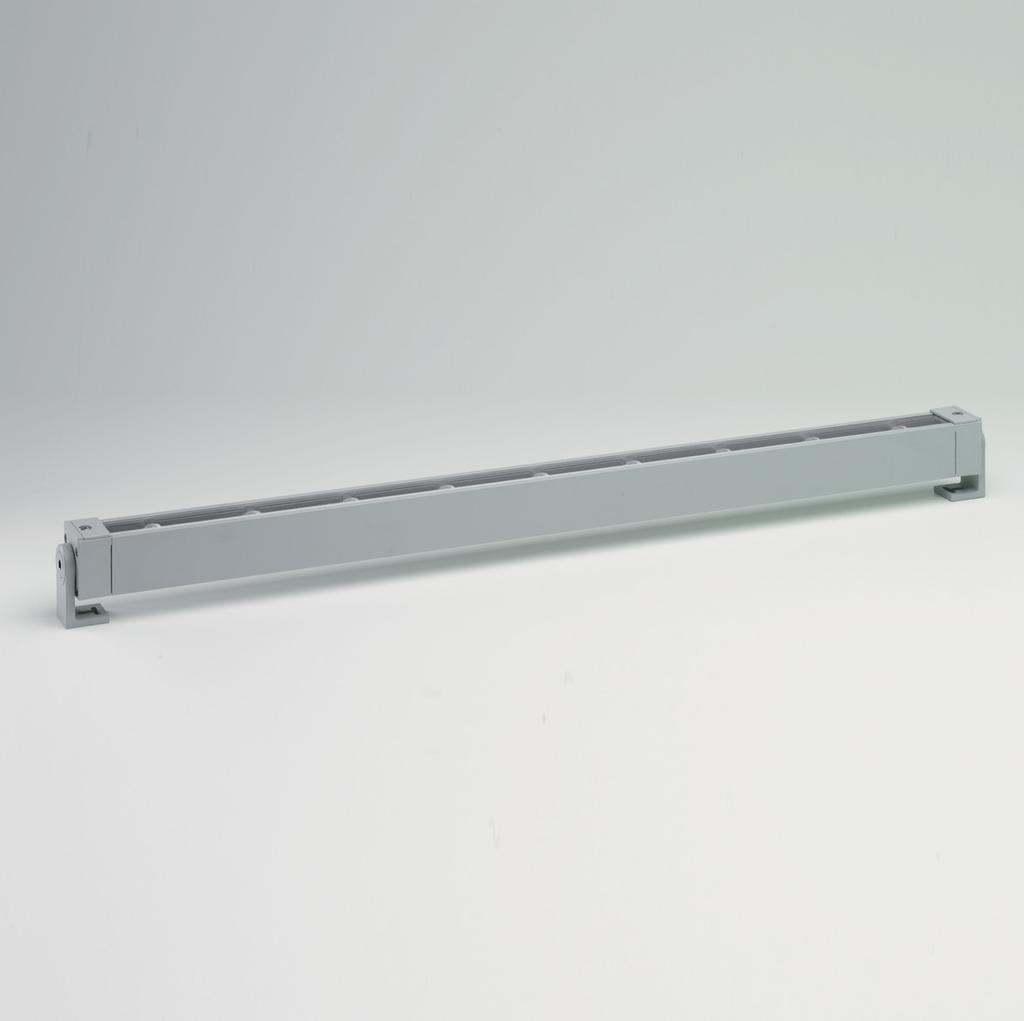

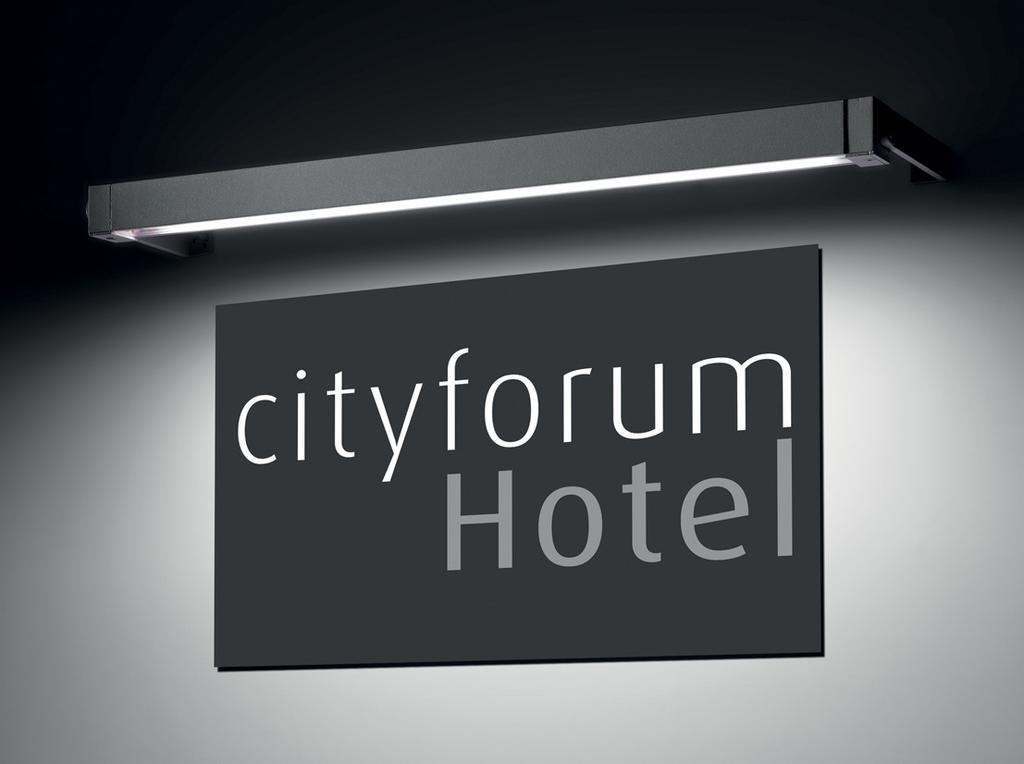

20 Ecoline Julkisivuvalaisin LED-valonlähteellä Ecoline on lineaarinen seinänpesijävalaisin LED-valonlähteellä (optiona saatavana myös T5-valonlähteellä). Valaisin on saatavana eripituisena joko yksittäisvalaisimena, tai modulaarisena valaisimena, jonka voi asentaa jonoon peräkkäin, jolloin valaisimien väliin ei juurikaan jää varjoa. Tässä taloudellisessa ja vähäistä ylläpitoa vaativassa valaisimessa yhdistyvät innovatiiviset valonlähteet ja tarkka optiikka. Vaikka valaisimessa on sisäänrakennettu liitäntälaite, sen ulkoiset mitat on saatu pidettyä erittäin pieninä. Tämä mahdollistaa valaisimien huomaamattoman käytön kaikissa arkkitehtonisissa tilanteissa. Ecoline-sarja on saatavana LEDvalonlähteellä tai T5-valonlähteillä (optio). 20 Ecoline

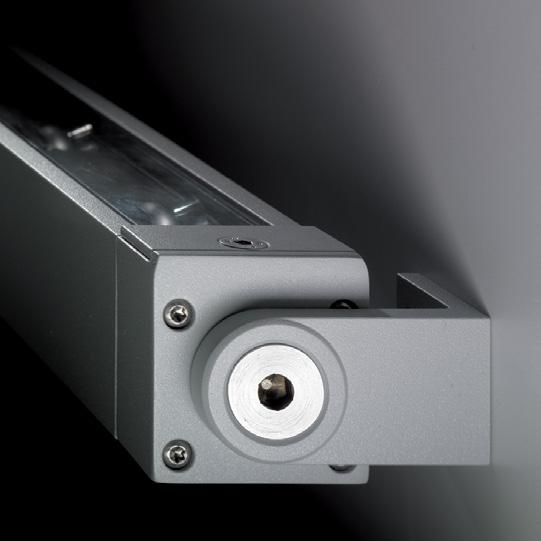

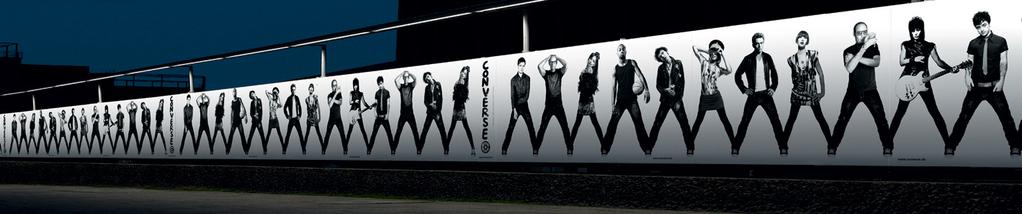

21 Design: Roy Fleetwood 57 mm LED-valonlähteillä varustetuissa malleissa on seinänpesijätyyppinen valonjako, leveä valonkeila horisontaalisesti, mutta kapea keila vertikaalisessa tasossa. TownFence Werbebanner, Munich TownTalker Media AG, Cologne Ecoline 21

22 Ecoline L1 L2 Ecoline LED-valonlähteellä ja seinänpesijäoptiikalla varustettu lineaarinen valaisin. Erittäin pienen kokonsa ansiosta soveltuu asennettavaksi hyvin erilaisiin kohteisiin. Suojausluokka I, IP65, IK10. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia. Lasi iskunkestävää kirkasta polykarbonaattia, silikonitiivisteet. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Lyhyet kiinnitysvarret, kiinnitysreikä Ø 6,5 mm, asennusväli L2. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Saatavana myös LED-vaihtomoduuli. 6,5 Ecoline, seinänpesijä, L1 = 342 mm, L2 = 315 mm C C Musta 3 x 3W LED, Hopean harmaa lämminvalkoinen 2,7 kg m m lm LED Ecoline, seinänpesijä, L1 = 642 mm, L2 = 615 mm C C Musta 6 x 3W LED, Hopean harmaa lämminvalkoinen 3,3 kg m m lm LED Ecoline, seinänpesijä, L1 = 942 mm, L2 = 915 mm C C Musta 9 x 3W LED, Hopean harmaa lämminvalkoinen 4,1 kg m m lm LED Ecoline, seinänpesijä, L1 = 1242 mm, L2 = 1215 mm C C Musta 12 x 3W LED, Hopean harmaa lämminvalkoinen 4,6 kg m m lm LED Ecoline, seinänpesijä, L1 = 1542 mm, L2 = 1515 mm C C Musta 15 x 3W LED, Hopean harmaa lämminvalkoinen 5,2 kg m m lm LED Ecoline-valaisin on saatavana myös neutraalin valkoisella LED-valonlähteellä. Ecoline-valaisin on saatavana myös 1-10V himmennettävänä (ei L1 = 342 mm malli). Erityiset optiset linssit antavat Ecoline LED-valaisimelle seinänpesijätyyppisen valonjaon. 22 Ecoline

23 Ecoline, seinäkiinnitysvarrella LED-valonlähteellä ja seinänpesijäoptiikalla varustettu lineaarinen valaisin. Erittäin pienen kokonsa ansiosta soveltuu asennettavaksi hyvin erilaisiin kohteisiin. Suojausluokka I, IP65, IK10. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Seinäkiinnitysvarsi (223 mm) on painevalettua ja pulverimaalattua alumiinia. Lasi iskunkestävää kirkasta polykarbonaattia, silikonitiivisteet. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Pitkät seinäkiinnitysvarret, kiinnitysreikä Ø 6,5 mm, asennusväli L2. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Saatavana myös LED-vaihtomoduuli ,5 L1 L2 Ecoline m m lm LED 2.0 Ecoline, seinäkiinnitysvarrella, seinänpesijä, L1 = 342 mm, L2 = 315 mm C C Musta 3 x 3W LED, lämminvalkoinen Hopean harmaa 3,2 kg m m lm LED 2.0 Ecoline, seinäkiinnitysvarrella, seinänpesijä, L1 = 642 mm, L2 = 615 mm C C Musta 6 x 3W LED, lämminvalkoinen Hopean harmaa 3,8 kg m m lm LED 2.0 Ecoline, seinäkiinnitysvarrella, seinänpesijä, L1 = 942 mm, L2 = 915 mm C C Musta 9 x 3W LED, lämminvalkoinen Hopean harmaa 4,6 kg m m lm LED 4.0 Ecoline, seinäkiinnitysvarrella, seinänpesijä, L1 = 1242 mm, L2 = 1215 mm C C Musta 12 x 3W LED, lämminvalkoinen Hopean harmaa 5,1 kg m m lm LED Ecoline, seinäkiinnitysvarrella, seinänpesijä, L1 = 1542 mm, L2 = 1515 mm C C Musta 15 x 3W LED, Hopean harmaa lämminvalkoinen 5,7 kg Ecoline-valaisin on saatavana myös neutraalin valkoisella LED-valonlähteellä. Ecoline-valaisin on saatavana myös 1-10V himmennettävänä (ei L1 = 342 mm malli). Seinävarrella varustettuja valaisimia voidaan käyttää myös kylttivalaistuksessa. Valaisimen siro muotoilu mahdollistaa valaisimen asentamisen sekä kyltin yläpuolelle, että kyltin alapuolelle. Ecoline 23

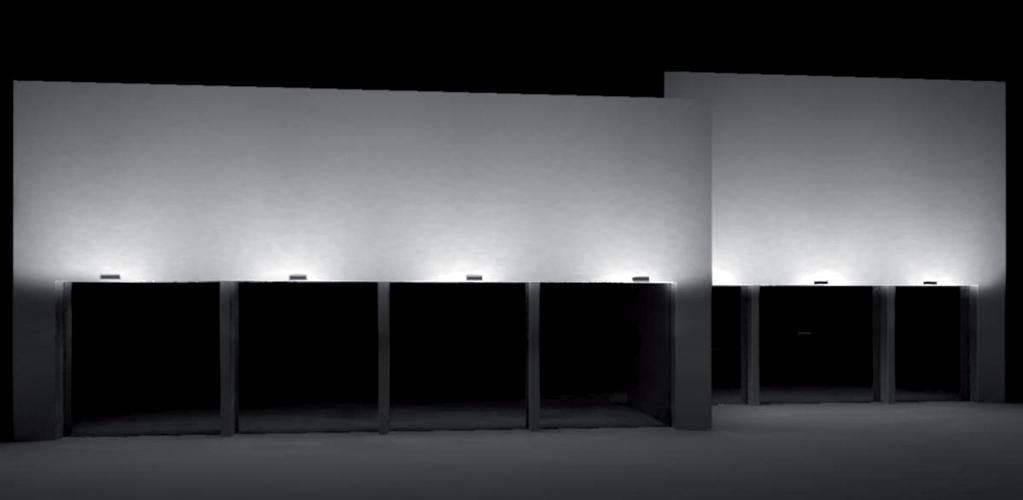

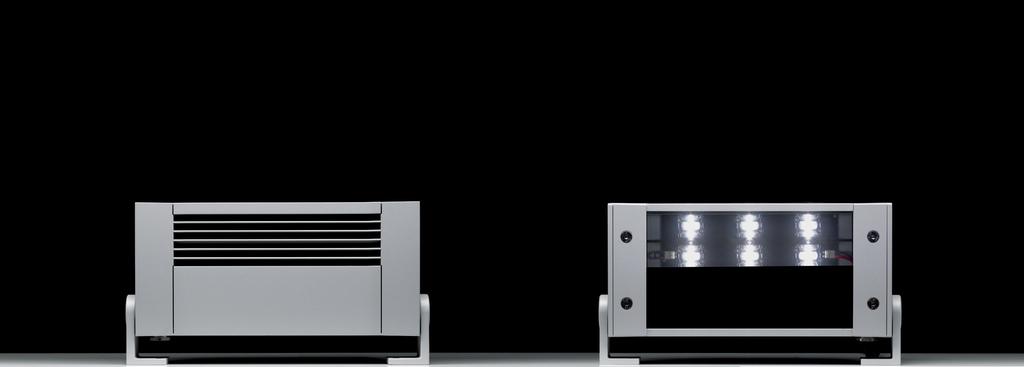

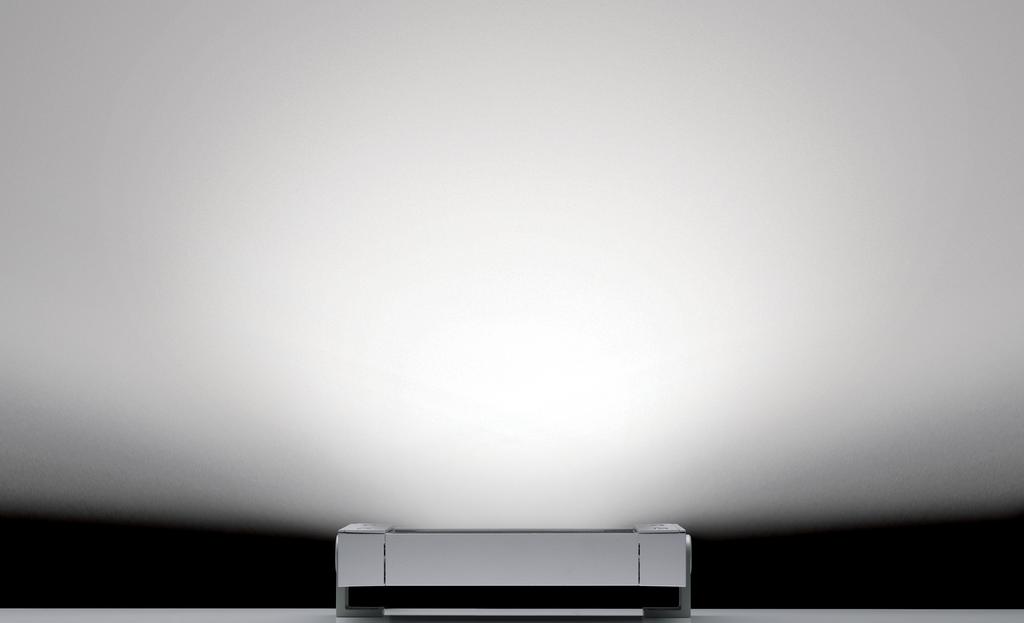

24 Ecovision LED seinänpesijät Ecovision LED -valaisin on tarkoitettu julkisivujen tasaiseen valaistukseen. Valaisimen erityinen seinänpesijäoptiikka antaa erittäin leveän valojaon horisontaalisessa tasossa ja erittäin kapean valojaon vertikaalisessa tasossa pienellä energiankulutuksella. Valo jakautuu erittäin leveästi, mikä korostaa kauniisti julkisivua. Valaisimen pieni koko tekee valaisimesta huomaamattoman ja antaa valaisimelle useita asennuspaikkavaihtoehtoja. Design: Roy Fleetwood 24 Ecovision

25 Valaisimesta tuleva valovirta on tarkasti rajattu vertikaalisessa tasossa ja korostaa rakennuksen julkisivua ilman valosaastetta. Ecovision-valaisimen tunnistaa tarkasta optiikasta ja matalasta rakenteesta sekä hyvästä lämmönhallinnasta. Ecovision 25

26 Ecovision Mini , Valaisin on saatavana tilauksesta himmennettävällä liitäntälaitteella 1-10V tai DALI. Valaisimen koko on himmennettävänä vakiomallia leveämpi. Ecovision Mini seinänpesijä 6 x 3 W LED-valonlähteellä ja seinänpesijäoptiikalla varustettu julkisivuvalaisin. Erittäin pienen kokonsa ansiosta soveltuu asennettavaksi moniin erilaisin kohteisiin. Suojausluokka I, IP65, IK10. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia. Lasi iskunkestävää kirkasta polykarbonaattia, silikonitiivisteet. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Lyhyet kiinnitysvarret, joissa kaksi kiinnitysreikää Ø 6,5 mm, asennusväli 242 mm (himmennettävässä mallissa, 1-10V tai DALI, asennusväli 282 mm). Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Saatavana myös LED-vaihtomoduuli. C C Musta 6 x 3W LED, Hopean harmaa lämminvalkoinen 3,3 kg m 4 m LED 661 lm m 10.0 m 16.0 m C C Musta 6 x 3W LED, neutraalin Hopean harmaa valkoinen 3,3 kg m 4 m LED 756 lm m 10.0 m 16.0 m ,5 26 Ecovision Mini

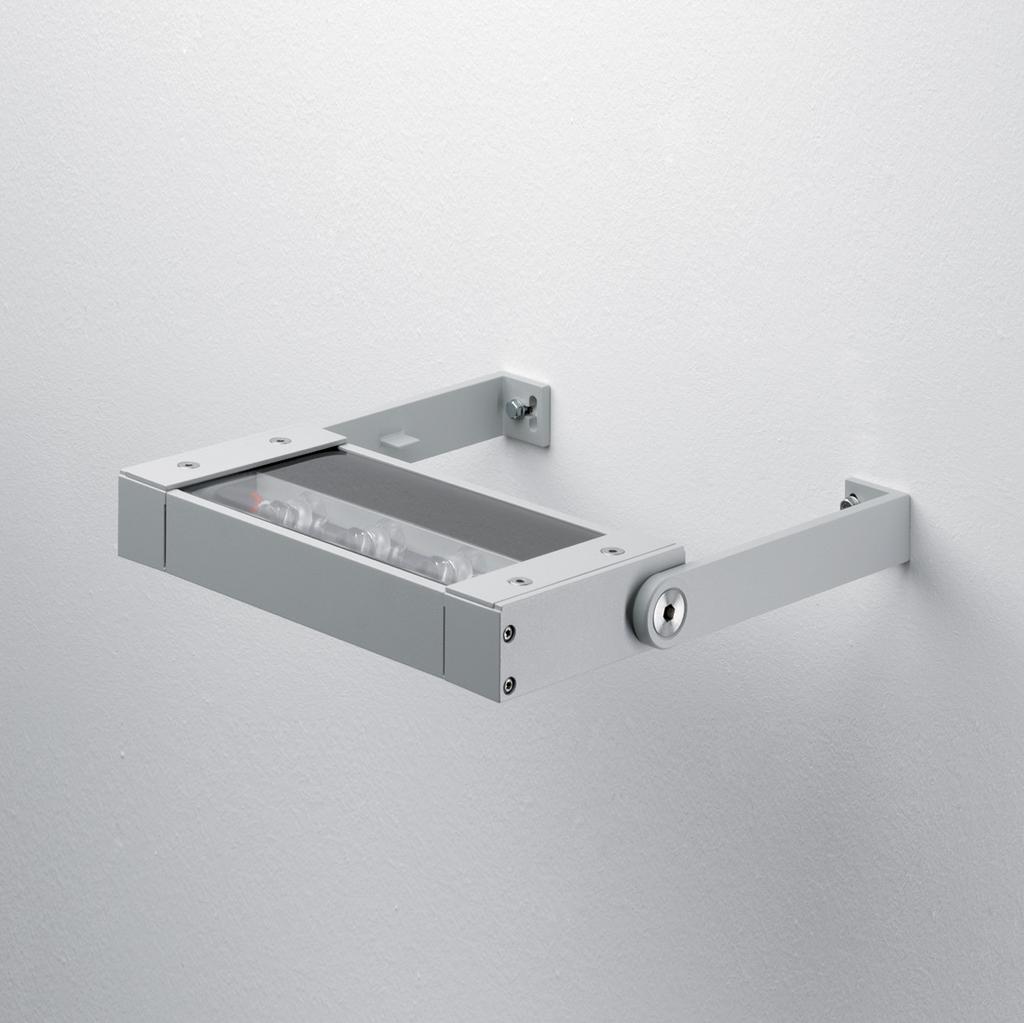

27 Ecovision Mini seinänpesijä, seinäkiinnitysvarrella 6 x 3 W LED-valonlähteellä ja seinänpesijäoptiikalla varustettu julkisivuvalaisin. Erittäin pienen kokonsa ansiosta soveltuu asennettavaksi moniin kohteisiin. Suojausluokka I, IP65, IK10. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia. Lasi iskunkestävää kirkasta polykarbonaattia, silikonitiivisteet. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Pitkät kiinnitysvarret, joissa kaksi kiinnitysreikää Ø 6,5 mm, asennusväli 242 mm (himmennettävässä mallissa, 1-10V tai DALI, asennusväli 282 mm). Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Saatavana myös LED-vaihtomoduuli ,5 Valaisin on saatavana tilauksesta himmennettävällä liitäntälaitteella 1-10V tai DALI. Valaisimen koko on himmennettävänä vakiomallia leveämpi. Ecovision Mini m 4 m LED 661 lm C C Musta 6 x 3W LED, lämminvalkoinen Hopean harmaa 3,8 kg m 10.0 m 16.0 m m 4 m LED 756 lm C C Musta 6 x 3W LED, neutraalin Hopean harmaa valkoinen 3,8 kg m 10.0 m 16.0 m ,5 Ecovision Mini 27

28 Ecovision , Ecovision seinänpesijä 12 x 3 W LED-valonlähteellä ja seinänpesijäoptiikalla varustettu julkisivuvalaisin. Erittäin pienen kokonsa ansiosta soveltuu asennettavaksi hyvin erilaisiin kohteisiin. Suojausluokka I, IP65 IK10. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia. Lasi iskunkestävää kirkasta polykarbonaattia, silikonitiivisteet. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Sisäänrakennettu LED-muuntaja, saatavana optiona himmennettävänä 1-10V tai DALI. Lyhyet kiinnitysvarret, joissa kaksi kiinnitysreikää Ø 6,5 mm, asennusväli 422 mm. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Saatavana myös LEDvaihtomoduuli. C C Musta 12 x 3W LED, Hopean harmaa lämminvalkoinen 3,9 kg m 4 m LED 1322 lm m 10.0 m 16.0 m C C Musta 12 x 3W LED, Hopean harmaa neutraalin valkoinen 3,9 kg m 4 m LED lm m 10.0 m 16.0 m 28 Ecovision

29 Ecovision seinänpesijä, seinäkiinnitysvarrella 12 x 3 W LED-valonlähteellä ja seinänpesijäoptiikalla varustettu julkisivuvalaisin. Erittäin pienen kokonsa ansiosta soveltuu asennettavaksi useaan paikkaan. Suojausluokka I, IP65, IK10. Valaisimen runko on valettua alumiinia joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia. Lasi iskunkestävää kirkasta polykarbonaattia, silikonitiivisteet. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Sisäänrakennettu LED-muuntaja, saatavana optiona himmennettävänä 1-10V tai DALI. Pitkät kiinnitysvarret, joissa kaksi kiinnitysreikää Ø 6,5 mm, asennusväli 422 mm. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Saatavana myös LEDvaihtomoduuli , Ecovision m 4 m LED 1322 lm C C Musta 12 x 3W LED, lämminvalkoinen Hopean harmaa 4,4 kg m 10.0 m 16.0 m m 4 m LED 1512 lm C C Musta 12 x 3W LED, neutraalin Hopean harmaa valkoinen 4,4 kg m 10.0 m 16.0 m Ecovision 29

30 Superlight Valonheittimet monimetalli- ja LED-valonlähteille Valonheitinperhe Superlight Compact on saatavana monimetallilampuille ja LED-valonlähteille. Valaisimien kompaktin koon, laajan heijastinvalikoiman ja ajattoman muotoilun ansiosta nämä valaisimet ovat suorastaan välttämättömät työkalut arkkitehtonisen valaistuksen toteuttamiseksi. Kattavan lisätarvikevalikoiman avulla valaisimet soveltuvat hyvin erilaisiin valaistusolosuhteisiin. 30 Superlight Compact

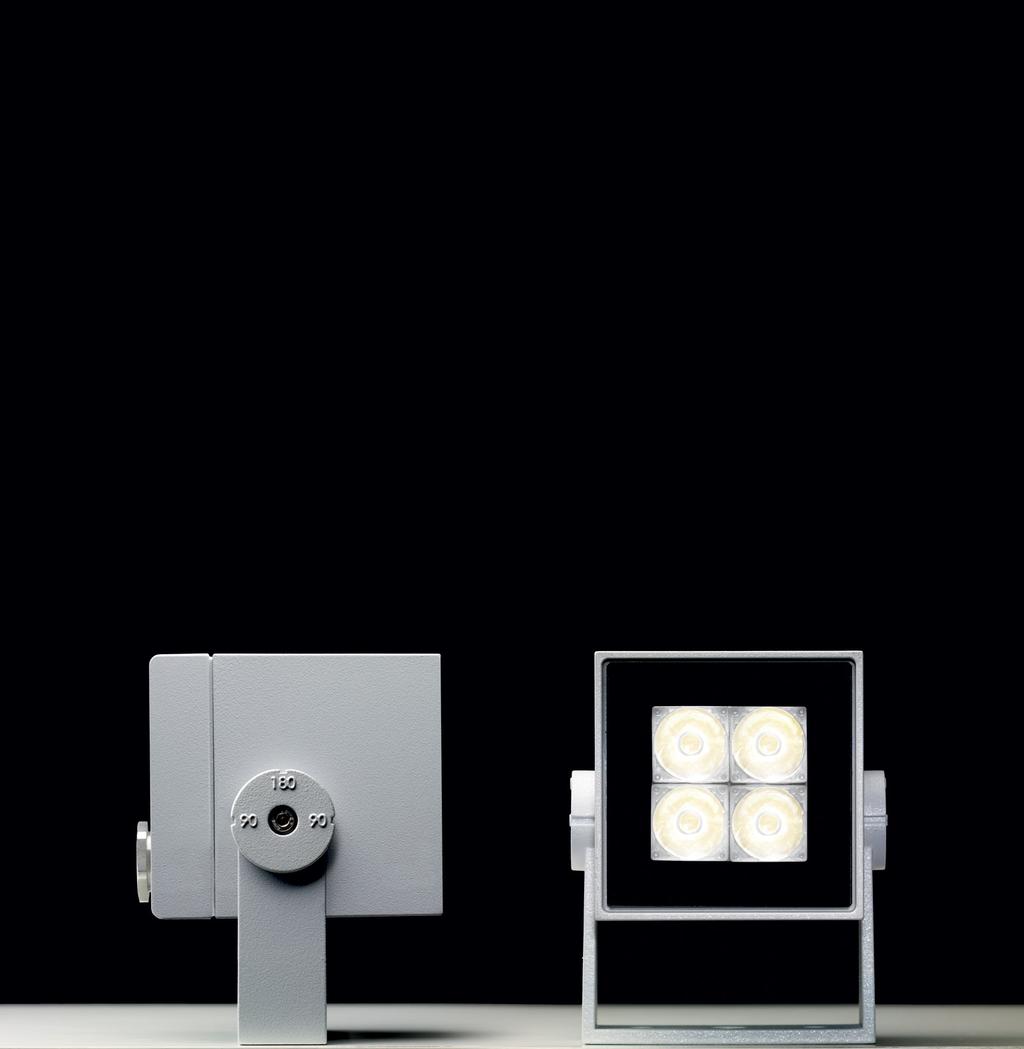

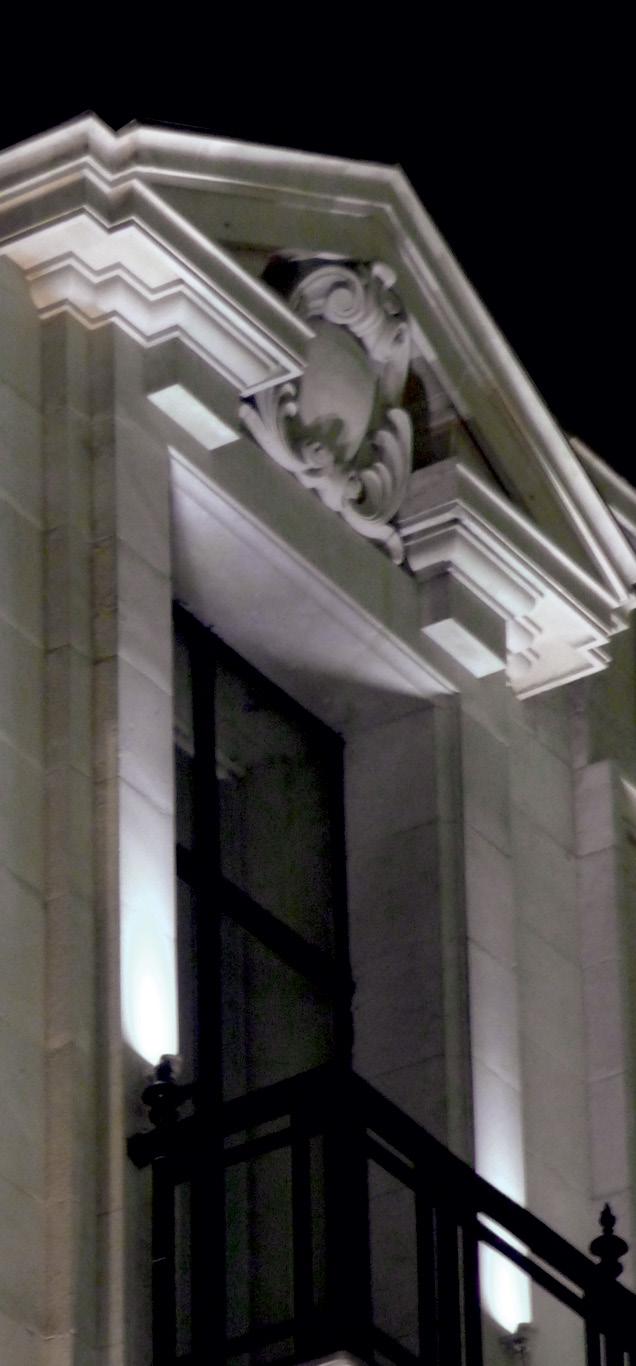

31 Superlight Compact Nano -valaisimissa on sisäänrakennettu liitäntälaite, jonka avulla valaisin voidaan liittää suoraan V 50/ Hz syöttöön. Valaisimien suorituskyky on pienestä koosta huolimatta erinomainen. Koska Superlight Compact valonheittimet ovat pienikokoisia, ne voidaan asentaa huomaamattomasti arkkitehtoniseen ympäristöön, esimerkiksi julkisivujen korostusvalaistukseen. Superlight Compact 31

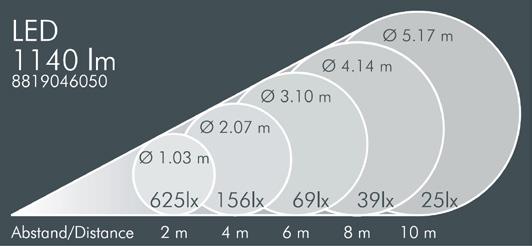

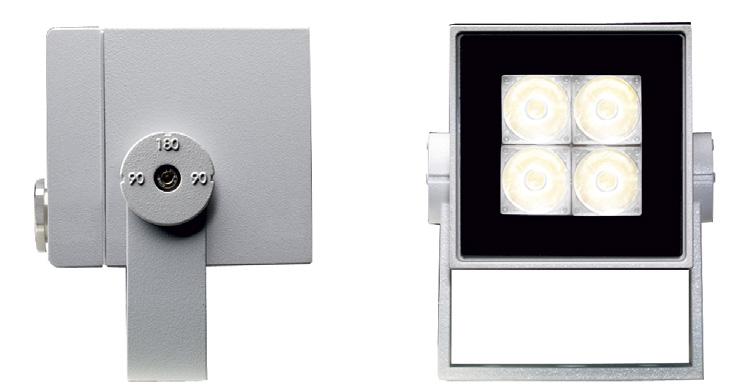

32 Superlight Nano Superlight Nano 1 Valonlähde 1 x 3W teho-led. Suojausluokka I, IP65, IK07. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua sinkkiä, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 7 mm, c/c 30 mm, yksi iso kiinnitysreikä keskellä Ø 11 mm. Kallistuskulma Sisäänrakennettu LED-muuntaja. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Saatavana myös LED-vaihtomoduuli Superlight Nano 1, kapea valonjako Musta 1x3W LED, lämmin valkoinen 0,6 kg Hopean harmaa Musta 1x3W LED, neutraali valkoinen 0,6 kg Hopean harmaa Superlight Nano 1, keskileveä valonjako Musta 1x3W LED, lämmin valkoinen 0,6 kg Hopean harmaa Musta 1x3W LED, neutraalin valkoinen 0,6 kg Hopean harmaa 32 Superlight Nano 1

33 Superlight Nano 2 Valonlähde 4 x 1,5W teho-led. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua sinkkiä, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 7 mm, c/c 50 mm, yksi iso kiinnitysreikä keskellä Ø 11 mm. Kallistuskulma Sisäänrakennettu LEDmuuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Saatavana myös LED-vaihtomoduuli Superlight Nano Superlight Nano 2, kapea valonjako Musta 4x1,5W LED, lämmin valkoinen 0,8 kg Hopean harmaa Musta 4x1,5W LED, neutraalin valkoinen 0,8 kg Hopean harmaa Superlight Nano 2, keskileveä valonjako Musta 4x1,5W LED, lämmin valkoinen 0,8 kg Hopean harmaa Musta 4x1,5W LED, neutraalin valkoinen 0,8 kg Hopean harmaa Superlight Nano 2 33

34 Superlight Nano Superlight Nano 3 Valonlähde 9 x 3W teho-led. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua sinkkiä, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c mm, yksi iso kiinnitysreikä keskellä Ø 13 mm. Kallistuskulma Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Saatavana myös LED-vaihtomoduuli. 25 Superlight Nano 3, kapea valonjako Musta 9x3W LED, lämmin valkoinen 1,5 kg Hopean harmaa Musta 9x3W LED, neutraalin valkoinen 1,5 kg Hopean harmaa Superlight Nano 3, leveä valonjako Musta 9x3W LED, lämmin valkoinen 1,5 kg Hopean harmaa Musta 9x3W LED, neutraalin valkoinen 1,5 kg Hopean harmaa 34 Superlight Nano 3

35 Lisätarvikkeet Superlight Nano valaisimille Tuotekoodi Snro Väri Valonlähde Musta Hopean harmaa Seinäteline 220 mm, pulverimaalattua alumiinia, antaa horisontaalisen säätömahdollisuuden ja helpottaa valaisinten suuntausta Lisätarvikkeet Superlight Nano valaisimille Lisätarvikkeet 35

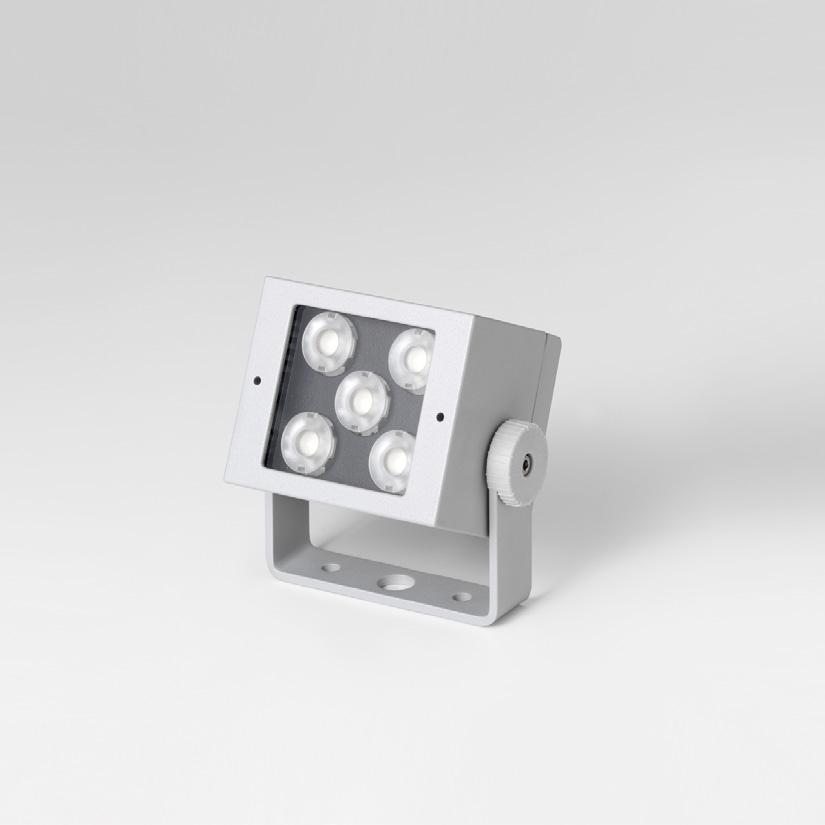

36 Superlight Compact Micro ,5 17 Superlight Compact Micro Valonlähde 5 x 3W teho-led. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kallistuskulma Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta, läpijohdotus tilauksesta. Saatavana myös LED-vaihtomoduuli. 70 Superlight Compact Micro, kapea valonjako Musta 5x3W LED, lämmin valkoinen 1,1 kg Hopean harmaa Superlight Compact Micro, leveä valonjako Musta 5x3W LED, lämmin valkoinen 1,1 kg Hopean harmaa Superlight Compact Micro

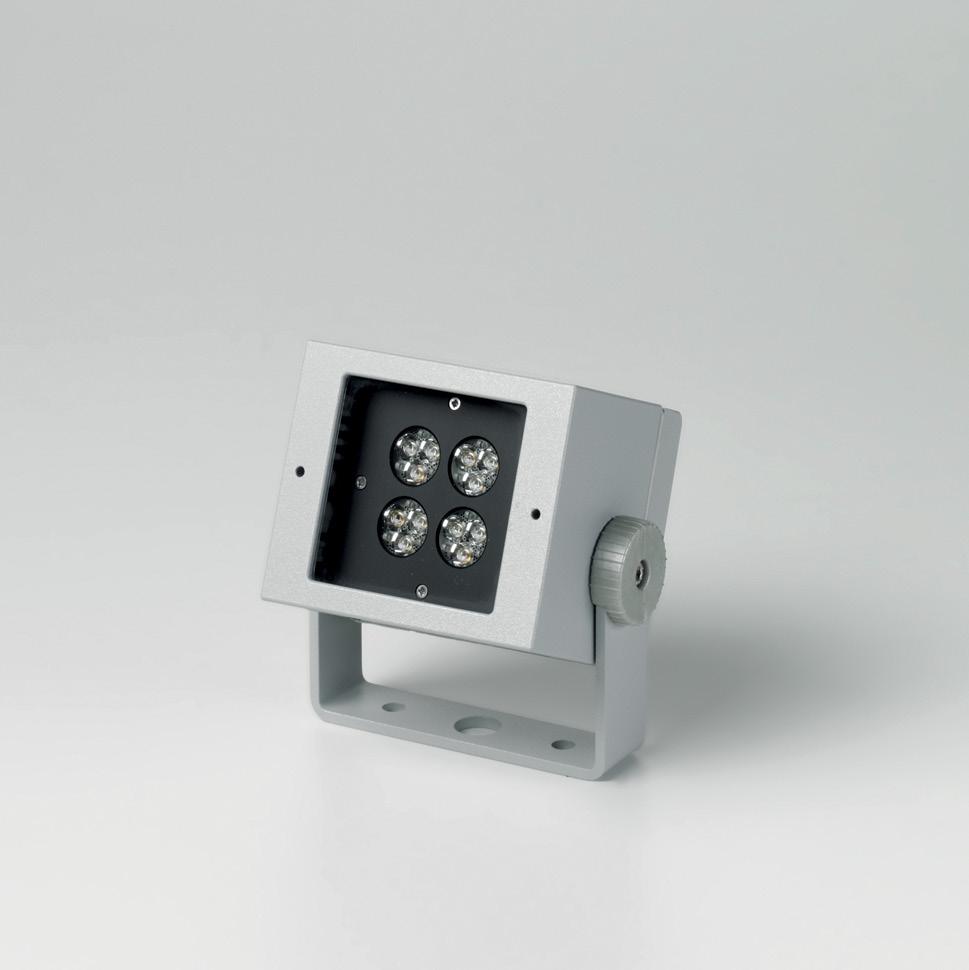

37 Superlight Compact Micro RGB Valonlähde 4 x 3W teho-rgb LED, ulkoiselle DMXohjaukselle. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kallistuskulma Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen 2 x M16 kautta. Käytettävä erillistä DMXohjausta. Saatavana myös LED-vaihtomoduuli , Superlight Compact Micro RGB Superlight Compact Micro RGB, kapea valonjako Musta 4 x LED RGB 3W 0,8 kg Hopean harmaa Superlight Compact Micro RGB, leveä valonjako Musta 4 x LED RGB 3W 0,8 kg Hopean harmaa 1000 Lisätarvikkeet Superlight Compact Micro valaisimille Tuotekoodi Snro Kuvaus DMX-ohjain Superlight Compact Micro -valaisimelle, USB 2.0 liitäntä, sisältää ohjelmiston. 512 osoitettavaa DMX-kanavaa, liitin ulkopuoliselle tehonlähtelle, muovikapselointi, IP Lisätarvikkeet Superlight Compact Micro valaisimille Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Seinäteline 220 mm, pulverimaalattua alumiinia, antaa horisontaalisen säätömahdollisuuden ja helpottaa valaisinten suuntausta. 300 max Lisätarvikkeet Superlight Compact Micro valaisimille Tuotekoodi Snro Väri Kuvaus Musta Teleskoopinen seinäteline, mm Hopean harmaa Superlight Compact Micro RGB -valaisimella voidaan tuoda väriä kohteeseen ja nostaa yksityiskohtia esille eri tavalla, kuin luonnonvalolla. Superlight Compact Micro RGB 37

38 Superlight Compact Mini Superlight Compact Mini Aksiaalisesti symmetrinen leveä valonjako Monimetallivalonlähde 20W (HIT-TC-CE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, aksiaalisesti symmetrinen leveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Elektroninen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact Mini, aksiaalisesti symmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta Hopean harmaa HIT-TC-CE 20W GU6.5 1,5 kg Superlight Compact Mini

39 Superlight Compact Mini Asymmetrinen leveä valonjako Monimetallivalonlähde 20W (HIT-TC-CE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, asymmetrinen leveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Elektroninen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact Mini Superlight Compact Mini, asymmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta Hopean harmaa HIT-TC-CE 20W GU6.5 1,5 kg Superlight Compact Mini 39

40 Superlight Compact Mini Superlight Compact Mini Pyörösymmetrinen kapea ja keskileveä valonjako Monimetallivalonlähde 20W (HIT-TC-CE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, pyörösymmetrinen valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Elektroninen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact Mini, pyöreä kapea valonjako Musta HIT-TC-CE 20W GU6.5 1,5 kg Hopean harmaa Superlight Compact Mini, pyöreä keskileveä valonjako Musta HIT-TC-CE 20W GU6.5 1,5 kg Hopean harmaa Superlight Compact Mini

41 Lisätarvikkeet Superlight Compact Mini Tuotekoodi Snro Väri Kuvaus Musta Häikäisynrajoitinlippa, ruostumatonta terästä. Estää Hopean harmaa häikäisyn kolmesta suunnasta. Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Häikäisynrajoitinläpät, alumiinia, estää häikäisyn neljästä suunnasta, valonjakoa voidaan säätää läppien avulla. Asennetaan valaisimen etupuolelle Tuotekoodi Snro Kuvaus Pystylamelliritilä sisäinen*, ruostumatonta terästä, vähentää lateriaalihäikäisyä Vaakalamelliritilä sisäinen*, ruostumatonta terästä, vähentää vertikaalista häikäisyä *Vain aksiaalisesti symmetriselle/asymmetriselle valonheittimelle Tuotekoodi Snro Kuvaus Säteittäisritilä sisäinen*, ruostumatonta terästä, vähentää häikäisyä kaikista suunnista *Vain pyöreällä valonjaolla varustetulle valonheittimille Lisätarvikkeet Superlight Compact Mini valaisimille Tuotekoodi Snro Väri Kuvaus Musta Seinäteline 220 mm, pulverimaalattua alumiinia, antaa horisontaalisen säätömahdollisuuden ja helpottaa valaisinten Hopean harmaa suuntausta Tuotekoodi Snro Väri Kuvaus Musta Teleskoopinen seinäteline, mm Hopean harmaa max Lisätarvikkeet Superlight Compact Mini valonheittimelle Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Keltainen värisuodatin*, alumiinikehyksellä Musta Hopean harmaa Punainen värisuodatin*, alumiinikehyksellä Musta Hopean harmaa Sininen värisuodatin*, alumiinikehyksellä Musta Hopean harmaa Vihreä värisuodatin*, alumiinikehyksellä Lisätarvike vain Superlight Compact Mini pyörösymmetrisellä kapealla tai keskileveällä valonjaolla Tuotekoodi Snro Väri Kuvaus Musta Häikäisysuoja, vähentää hajavaloa * Jälkiasennukseen. Vain yksi lisätarvike per valaisin, ei yhdistelmiä lisätarvikkeita. Superlight Compact Mini 41

42 Superlight Compact S Superlight Compact S Aksiaalisesti symmetrinen leveä valonjako Monimetallivalonlähde 35W (HIT-TC-CE). Suojausluokka I, IP65, IK07. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, aksiaalisesti symmetrinen leveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact S, aksiaalisesti symmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta Hopean harmaa HIT-TC-CE 35W G8.5 2,8 kg Superlight Compact S

43 Superlight Compact S Asymmetrinen leveä valonjako Monimetallivalonlähde 35W (HIT-TC-CE). Suojausluokka I, IP65, IK07. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, asymmetrinen leveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact S Superlight Compact S, asymmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta Hopean harmaa HIT-TC-CE 35W G8.5 2,8 kg Sisäisesti asennetut häikäisysuojat ovat suojassa pölyltä ja lialta. Superlight Compact S 43

44 Superlight Compact S Superlight Compact S Pyörösymmetrinen kapea ja keskileveä valonjako Monimetallivalonlähde 35W (HIT-TC-CE). Suojausluokka I, IP65, IK07. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, pyörösymmetrinen valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact S, pyöreä kapea valonjako Musta HIT-TC-CE 35W G8.5 2,8 kg Hopean harmaa Superlight Compact S, pyöreä keskileveä valonjako Musta HIT-TC-CE 35W G8.5 2,8 kg Hopean harmaa Superlight Compact S

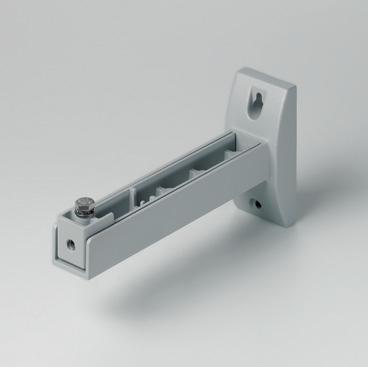

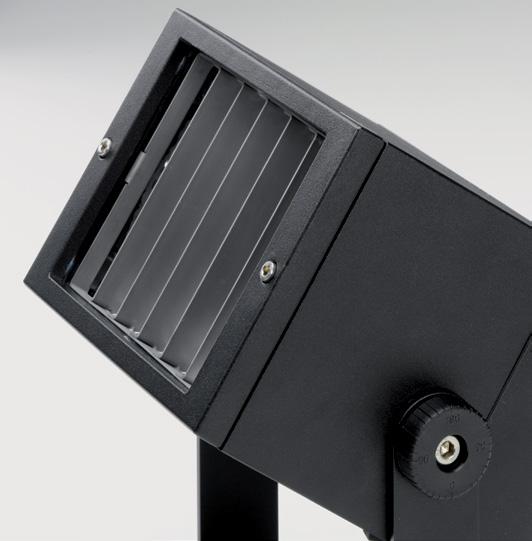

45 Lisätarvikkeet Superlight Compact S Tuotekoodi Snro Väri Kuvaus Musta Häikäisynrajoitinlippa, ruostumatonta terästä. Estää Hopean harmaa häikäisyn kolmesta suunnasta. Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Häikäisynrajoitinläpät, alumiinia, estää häikäisyn neljästä suunnasta, valonjakoa voidaan säätää läppien avulla. Asennetaan valaisimen etupuolelle. Tuotekoodi Snro Kuvaus Pystylamelliritilä sisäinen*, ruostumatonta terästä, vähentää lateriaalihäikäisyä *Vain aksiaalisesti symmetriselle/asymmetriselle valonheittimelle Tuotekoodi Snro Kuvaus Vaakalamelliritilä sisäinen*, ruostumatonta terästä, vähentää vertikaalista häikäisyä Lisätarvikkeet Superlight Compact S valaisimille 99 *Vain aksiaalisesti symmetriselle/asymmetriselle valonheittimelle Tuotekoodi Snro Kuvaus Säteittäisritilä sisäinen*, ruostumatonta terästä, vähentää häikäisyä kaikista suunnista 115 *Vain pyöreällä valonjaolla varustetulle valonheittimille Tuotekoodi Snro Väri Kuvaus Musta Teleskoopinen seinäteline, mm Hopean harmaa max Tuotekoodi Snro Väri Kuvaus Musta Seinäteline 1 m, alumiinia, pulverimaalattu. Kylttien ja julkisivujen valaistukseen, kaapelikanava telineen varren sisällä, Hopean harmaa suurin kuorma 8 kg. Lisätarvikkeet Superlight Compact S valonheittimelle Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Keltainen värisuodatin*, alumiinikehyksellä Musta Hopean harmaa Punainen värisuodatin*, alumiinikehyksellä Musta Hopean harmaa Sininen värisuodatin*, alumiinikehyksellä Musta Hopean harmaa Vihreä värisuodatin*, alumiinikehyksellä * Jälkiasennukseen. Vain yksi lisätarvike per valaisin, ei yhdistelmiä lisätarvikkeita. Superlight Compact S 45

46 Superlight Compact W 150W 8, Superlight Compact Aksiaalisesti symmetrinen leveä valonjako Monimetalli- tai suurpainenatriumvalonlähde 70W tai 150W (HIT-DE, HIT-DE-CE, HST-DE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, aksiaalisesti symmetrinen leveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact 70W, aksiaalisesti symmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta HIT-DE 70W, HIT-DE-CE Rx7s Hopean harmaa 70W, HST-DE 70W 3,8 kg Superlight Compact 150W, aksiaalisesti symmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta HIT-DE 150W, HIT-DE-CE Rx7s Hopean harmaa 150W, HST-DE 150W 5,2 kg Superlight Compact

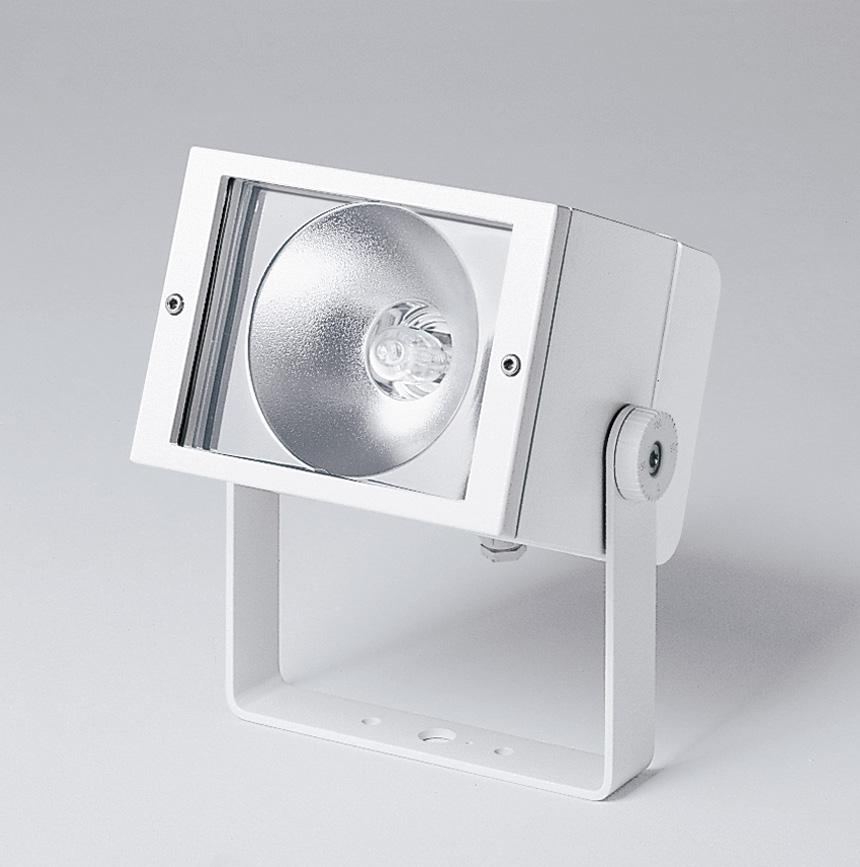

47 Superlight Compact Asymmetrinen leveä valonjako Monimetalli- tai suurpainenatriumvalonlähde 70W tai 150W (HIT-DE, HIT-DE-CE, HST-DE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, asymmetrinen leveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikää Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä W W 120 8, Superlight Compact Superlight Compact 70W, asymmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta HIT-DE 70W, HIT-DE-CE Rx7s Hopean harmaa 70W, HST-DE 70W 3,8 kg Superlight Compact 150W, asymmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta HIT-DE 150W, HIT-DE-CE Rx7s Hopean harmaa 150W, HST-DE 150W 5,2 kg Valaisin on tilauksesta saatavana läpijohdotettuna. Superlight Compact 47

48 Superlight Compact , 70W 150W 120 8, Superlight Compact Pyörösymmetrinen kapea valonjako Monimetallivalonlähde 70W tai 150W (HIT, HIT- CE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, pyörösymmetrinen kapea valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä. Superlight Compact 70W, pyöreä kapea valonjako Musta HIT 70W G12 3,8 kg Hopean harmaa Superlight Compact 150W, pyöreä kapea valonjako* Musta Hopean harmaa HIT 150W G12 5,2 kg 8 * Värisuodattimia ei voida asentaa tähän valaisimeen. 48 Superlight Compact

49 Superlight Compact Pyörösymmetrinen keskileveä valonjako Monimetallivalonlähde 70W tai 150W (HIT, HIT- CE). Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiiltoanodisoitu alumiiniheijastin, pyörösymmetrinen keskileveä valonjako. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Kompensoitu konventionaalinen liitäntälaite, toimitetaan ilman valonlähdettä , 70W 150W 120 8, Superlight Compact Superlight Compact 70W, pyöreä keskileveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 70W Hopean harmaa HIT-CE 70W G12 3,8 kg Superlight Compact 150W, pyöreä keskileveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 150W Hopean harmaa HIT-CE 150W G12 5,2 kg 17 Superlight Compact 49

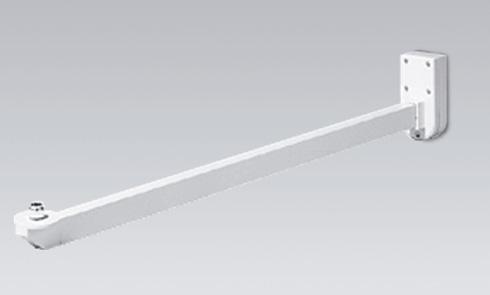

50 Lisätarvikkeet Superlight Compact valaisimille Lisätarvikkeet Superlight Compact Tuotekoodi Snro Väri Kuvaus Maalamaton Kattoupotuskehys*, ruostumatonta terästä, ulkomitta Musta x 320 mm, toimitetaan asennusvalmiina kittinä, valaisimen Hopean harmaa korkeussäätö. Pienin upotussyvyys 250 mm. * Vain 35W ja 70W valonheittimille Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Häikäisynrajoitinläpät, alumiinia, estää häikäisyn neljästä suunnasta, valonjakoa voidaan säätää läppien avulla. Asennetaan valaisimen etupuolelle. Tuotekoodi Snro Väri Kuvaus Musta Häikäisynrajoitinlippa*, ruostumatonta terästä. Estää Hopean harmaa häikäisyn kolmesta suunnasta. Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Suojaverkko*, ruostumatonta terästä, kehys alumiinia. Suojaa valaisimen lasia kiveniskuilta ja ilkivallalta. Asennetaan valaisimen etupuolelle. *Jälkiasennukseen. Vain yksi lisätarvike per valaisin, ei yhdistelmiä lisätarvikkeita. Tuotekoodi Snro Väri Kuvaus Musta Seinäteline 220 mm, pulverimaalattua alumiinia, antaa horisontaalisen säätömahdollisuuden ja helpottaa valaisinten Hopean harmaa suuntausta. Tuotekoodi Snro Väri Kuvaus Musta Teleskoopinen seinäteline, mm Hopean harmaa max Tuotekoodi Snro Väri Kuvaus Musta Seinäteline 1 m, alumiinia, pulverimaalattu. Kylttien ja julkisivujen valaistukseen, kaapelikanava telineen varren sisällä, Hopean harmaa suurin kuorma 8 kg. Lisätarvikkeet Superlight Compact valonheittimelle Tuotekoodi Snro Väri Kuvaus Musta Keltainen värisuodatin*, alumiinikehyksellä, (ei sovellu Hopean harmaa käytettäväksi valaisimissa) Musta Punainen värisuodatin*, alumiinikehyksellä, (ei sovellu Hopean harmaa käytettäväksi valaisimissa) Musta Sininen värisuodatin*, alumiinikehyksellä, (ei sovellu Hopean harmaa käytettäväksi valaisimissa) Musta Vihreä värisuodatin*, alumiinikehyksellä, (ei sovellu Hopean harmaa käytettäväksi valaisimissa) * Jälkiasennukseen. Vain yksi lisätarvike per valaisin, ei yhdistelmiä lisätarvikkeita. 50 Superlight Compact

51 Lisätarvikkeet Superlight Compact 35/70W Tuotekoodi Snro Kuvaus Pystylamelliritilä sisäinen*, ruostumatonta terästä, vähentää lateriaalihäikäisyä. *Vain aksiaalisesti symmetriselle/asymmetriselle valonheittimelle. Tuotekoodi Snro Kuvaus Vaakalamelliritilä sisäinen*, ruostumatonta terästä, vähentää vertikaalista häikäisyä. *Vain aksiaalisesti symmetriselle/asymmetriselle valonheittimelle. Tuotekoodi Snro Kuvaus Säteittäisritilä sisäinen*, ruostumatonta terästä, vähentää häikäisyä kaikista suunnista. *Vain pyöreällä valonjaolla varustetulle valonheittimille. Lisätarvikkeet Superlight Compact 150W Tuotekoodi Snro Väri Kuvaus Lisätarvikkeet Superlight Compact valaisimille Musta Pystylamelliritilä*, ruostumatonta terästä, vähentää Hopean harmaa lateriaalihäikäisyä, asennetaan valonheittimen ulkopuolelle. Tuotekoodi Snro Väri Kuvaus Musta Vaakalamelliritilä*, ruostumatonta terästä, vähentää Hopean harmaa vertikaalista häikäisyä, asennetaan valonheittimen ulkopuolelle. Tuotekoodi Snro Väri Kuvaus Musta Säteittäisritilä*, ruostumatonta terästä, vähentää häikäisyä Hopean harmaa kaikista suunnista, asennetaan valonheittimen ulkopuolelle. * Jälkiasennukseen. Vain yksi lisätarvike per valaisin, ei yhdistelmiä lisätarvikkeita. Superlight Compact 51

52 LED-valonheittimet 52 LED-valonheittimet

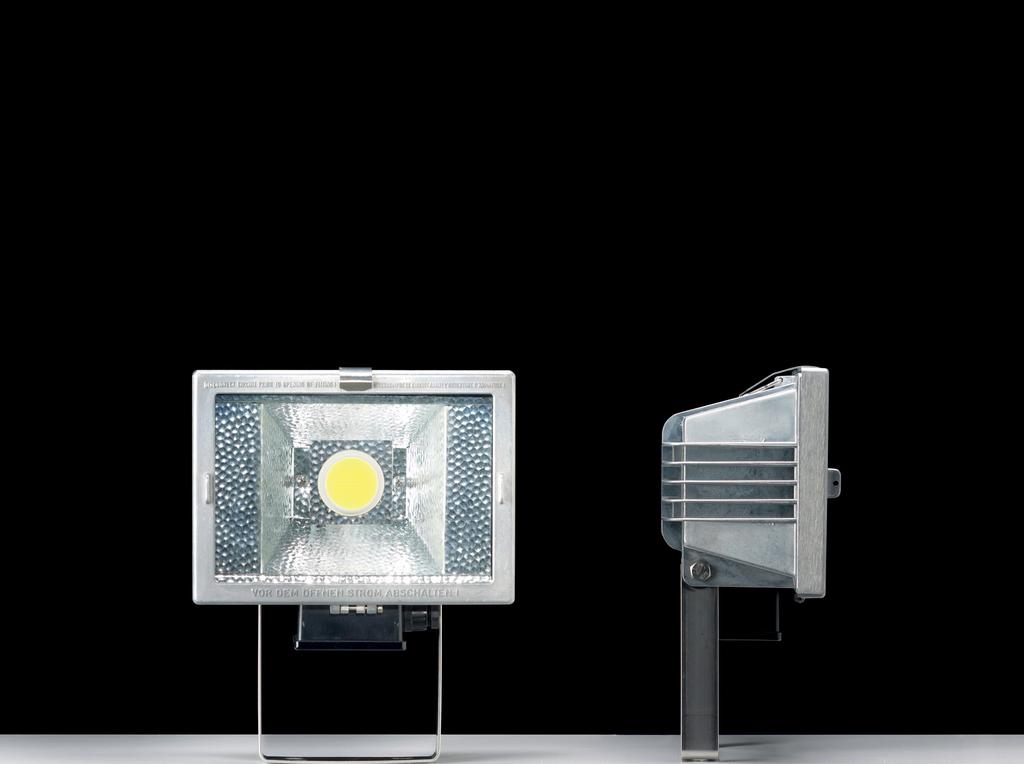

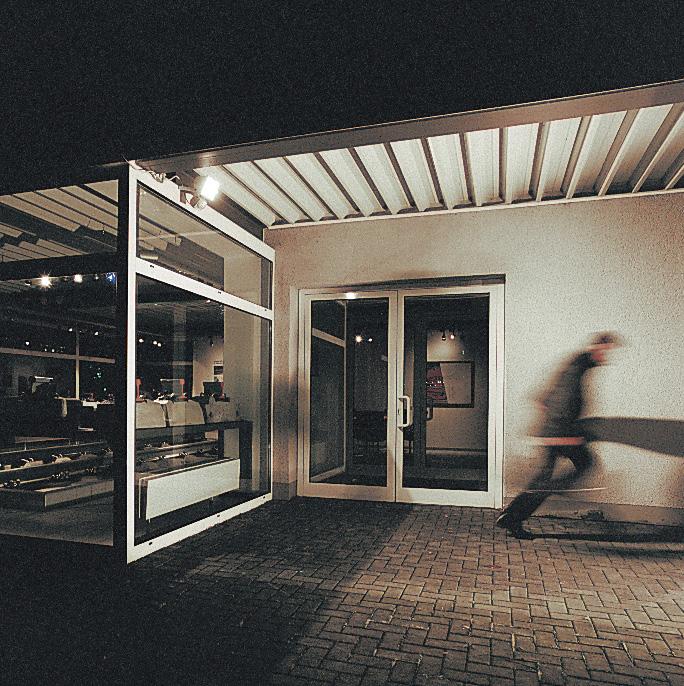

53 LED-valonheittimet LED-valonheittimissä on uusimman sukupolven erittäin tehokkaat LED-moduulit. Erinomaisen värintoistoindeksin ansiosta värit toistuvat luonnollisina. Vaikka valovirta on suuri, on energiankulutus pieni. Koska lämpö haihtuu valaisimien rungosta hyvin, kestävät LED-moduulit pitkään. Valaisimen etuina ovat matala energiankulutus ja erittäin pienet ylläpitokulut. Niiden ansiosta LEDvalonheittimet ovat taloudellinen valinta kaikkialle, missä tarvitaan välitöntä valoa. LED-valonheittimet 53

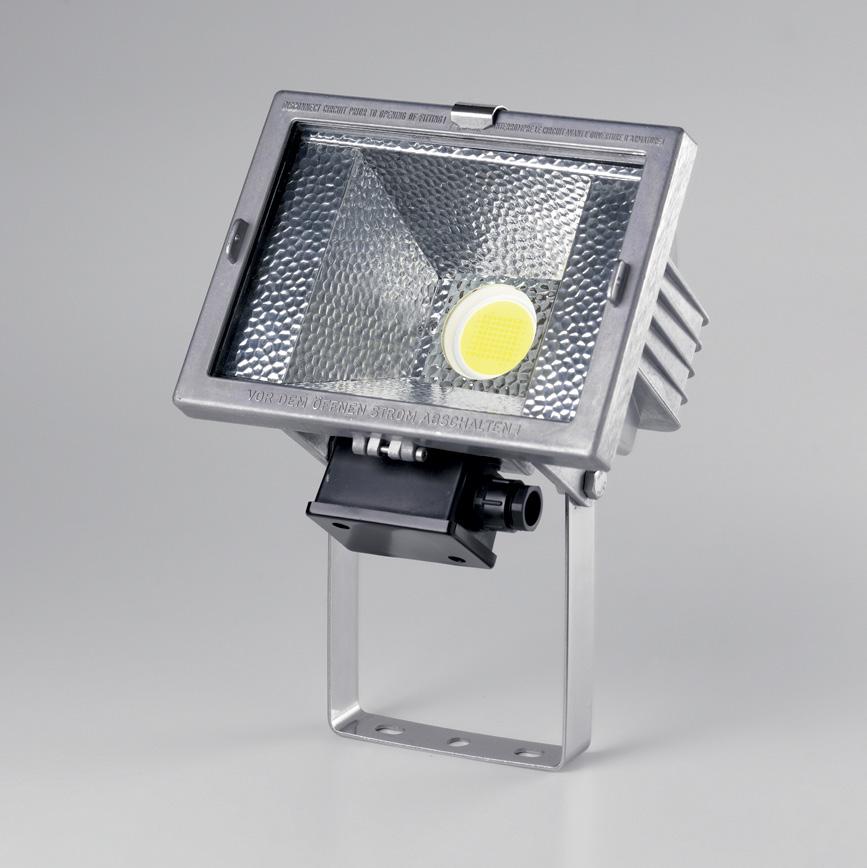

54 LED-valonheittimet 36W , LED-valonheitin 36W Valonlähteenä teho-led. Suojausluokka I, IP55,, IK07. Valaisimen runko valettua alumiinia, joka on maalamaton tai pulverimaalattu polyesterivärillä. Aksiaalisesti symmetrinen optiikka puhdasta kiiltoanodisoitua alumiinia. Alalaidasta saranoitu kehys kiinnitetään valaisimeen ruostumattomalla salvalla. Lasi kirkasta karkaistua lasia, silikonitiivisteet. Valaisimen sanka ruostumatonta terästä. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 10,5 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Kallistuskulma Sisäänrakennettu LED-muuntaja. Saatavana myös LEDvaihtomoduuli. 70 LED-valonheitin, leveä valonjako C C Maalaamaton 1 x LED moduuli 36W Musta lämminvalkoinen 2,6 kg LED-valonheitin, leveä valonjako C C Maalaamaton 1 x LED moduuli 36W Musta kylmän valkoinen 2,6 kg LED-valonheitin 36W

55 LED-valonheitin 62W Valonlähteenä teho-led. Suojausluokka I, IP55, IK07. Valaisimen runko valettua alumiinia, joka on maalamaton tai pulverimaalattu polyesterivärillä. Aksiaalisesti symmetrinen optiikka puhdasta kiiltoanodisoitua alumiinia. Alalaidasta saranoitu kehys kiinnitetään valaisimeen ruostumattomalla salvalla. Lasi kirkasta karkaistua lasia, silikonitiivisteet. Valaisimen sanka ruostumatonta terästä. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 10,5 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen PG11 kautta. Kallistuskulma Sisäänrakennettu LED-muuntaja. Saatavana myös LED-vaihtomoduuli. LED-valonheittimet 62W LED-valonheitin, leveä valonjako C C Maalaamaton 1 x LED moduuli 62W lämminvalkoinen 3,0 kg LED-valonheitin, leveä valonjako C C Maalaamaton 1 x LED moduuli 62W kylmän valkoinen 3,0 kg LED-valonheitin 62W 55

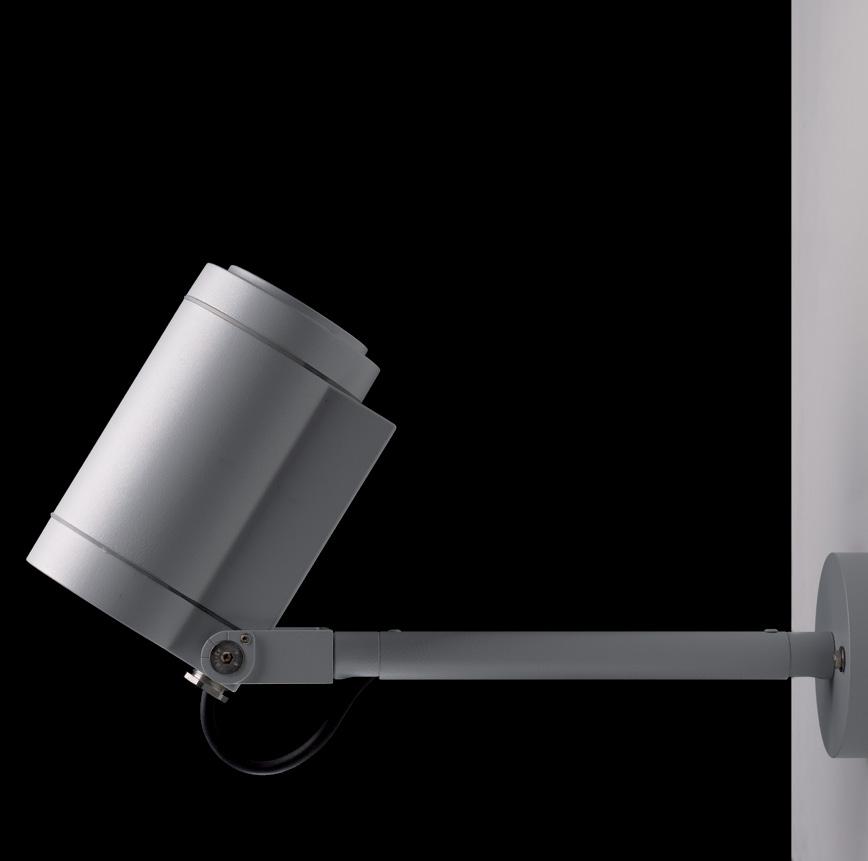

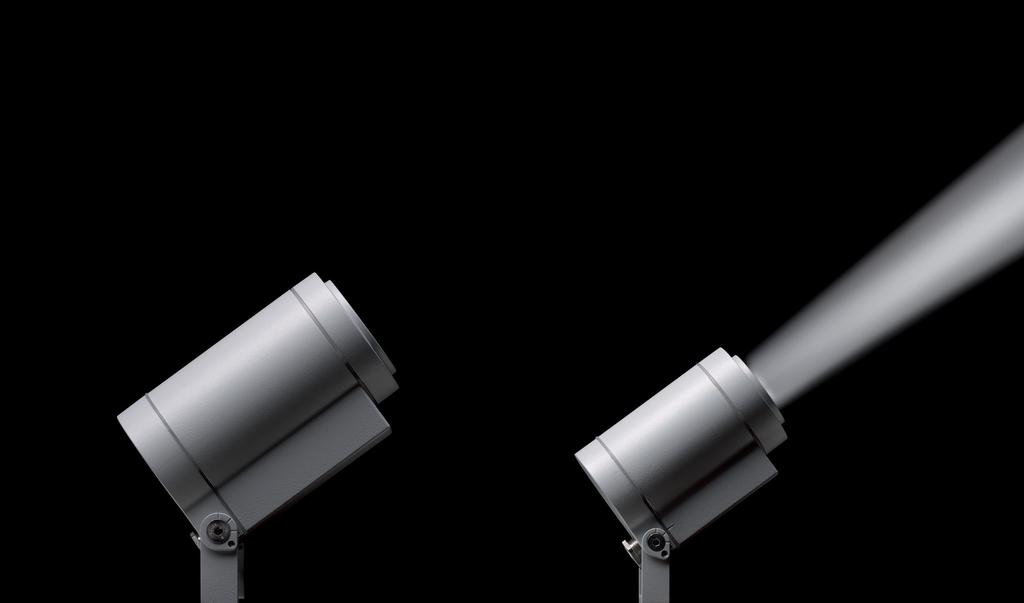

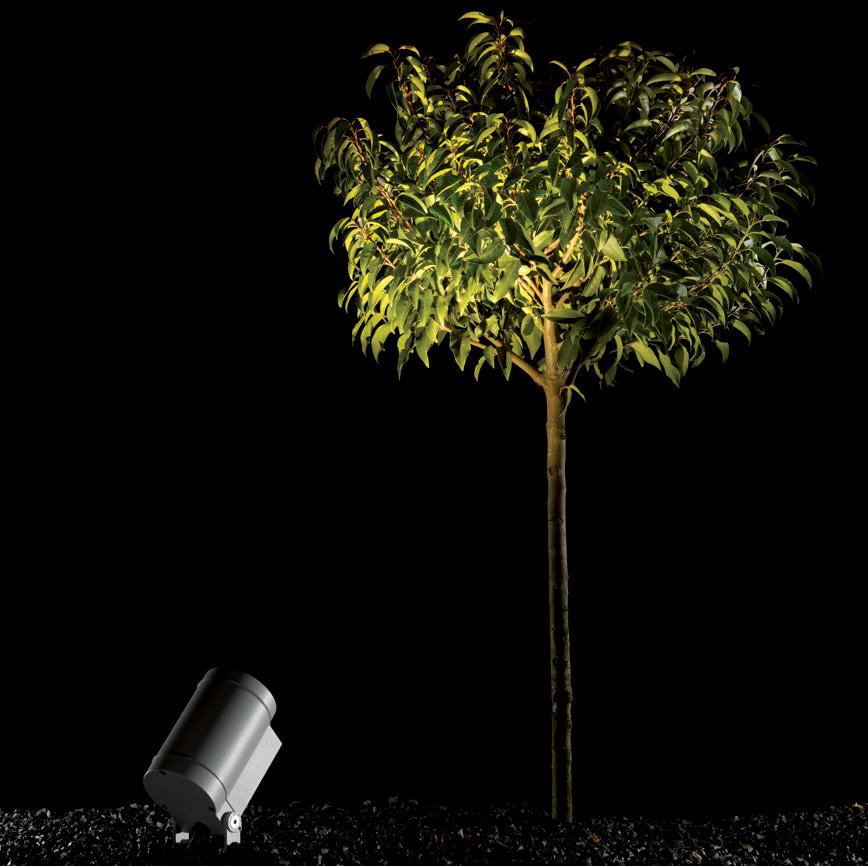

56 Ecospot LED-valonheittimet Design: Roy Fleetwood Ecospot-valonheitinsarja on suunniteltu vain LED-valonlähteille. Sarjan valaisimien valonjako on erittäin kapea, hajavaloa on vain vähän ja tiivisti pakattu valovirta mahdollistaa korkeatasoisen valaistuksen myös pitkälle matkalle. Sisäänrakennettujen komponenttien pitkäikäisyyden takaa hyvä lämpötilanhallinta. Ecospot-valonheittimiä on kahta kokoa: Ecospot-minillä voidaan korostaa julkisivun yksityiskohtia ja Ecospot-valaisimella voidaan valaista julkisivua pitkiä etäisyyksiä, jopa useita kerroksia. Ecospot-valaisimien tarkan optiikan ja onnistuneen muotoilun ansiosta valaisimet ovat erinomainen valinta, kun etsitään kestävää ja taloudellista ratkaisua korostusvalaistukseen. Maapiikin avulla valaisin voidaan kiinnittää maahan ja käyttää maiseman valaistukseen. 56 Ecospot

57 Erittäin kapea valonjako (4 tai 6 ) mahdollistaa korkeatasoisen valaistuksen myös pitkälle matkalle. Lyhyt seinävarsi lisätarvikkeena. Ecospot 57

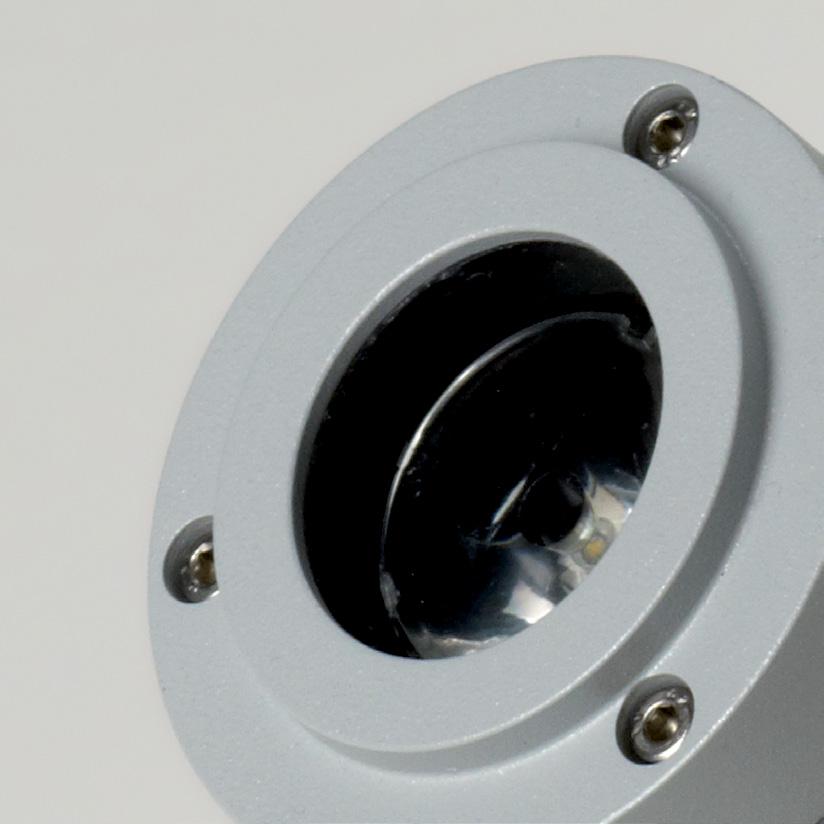

58 Ecospot Mini Ecospot Mini Valonlähde 1x3W teho-led. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 7 mm, c/c 30 mm, yksi iso kiinnitysreikä keskellä Ø 7 mm. Kallistuskulma Sisäänrakennettu LED-muuntaja. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Saatavana myös LED-vaihtomoduuli Ecospot Mini, pyöreä kapea valonjako Musta 1 x 3W LED, lämminvalkoinen 1,3 kg Hopean harmaa Ecospot Mini, pyöreä kapea valonjako Musta 1 x 3W LED, neutraalin 1,3 kg Hopean harmaa valkoinen Ecospot Mini, pyöreä keskileveä valonjako Musta 1 x 3W LED, lämminvalkoinen 1,3 kg Hopean harmaa Ecospot Mini, pyöreä keskileveä valonjako Musta 1 x 3W LED, neutraalin 1,3 kg Hopean harmaa valkoinen 58 Ecospot Mini

59 ,5 250 Lisätarvike Ecospot Mini Tuotekoodi Snro Väri Kuvaus Musta Seinäteline, 250 mm Hopean harmaa Lisätarvikkeet Ecospot Mini valaisimille Valaisimen heijastamattomassa ja karkaistussa suojalasissa on erinomainen valon läpäisykyky, joka optimoi valaisimen tehokkuutta entisestään. Ecospot Mini lisätarvikkeet 59

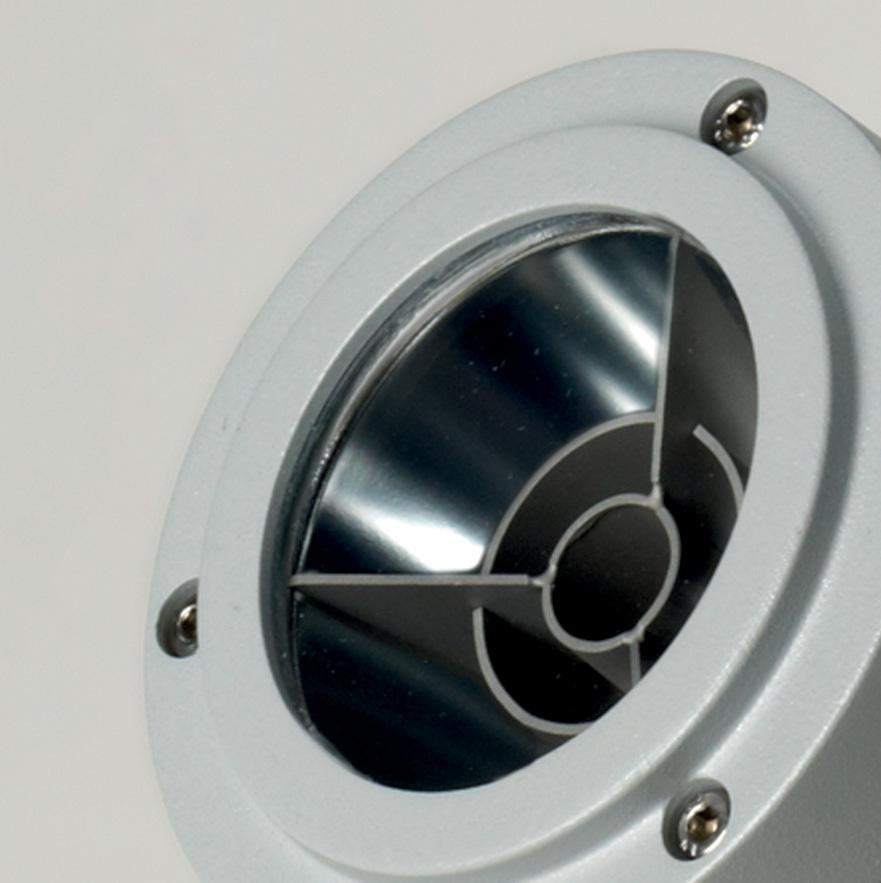

60 Ecospot Ecospot Valonlähde 1x19W teho-led moduuli. Suojausluokka I, IP65, IK08. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyöreä symmetrinen alumiiniheijastin, sisäinen säettäisritilä. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 7 mm, c/c 50 mm, yksi iso kiinnitysreikä keskellä Ø 7 mm. Kallistuskulma Sisäänrakennettu LED-muuntaja. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Saatavana myös LED-vaihtomoduuli Ecospot, pyöreä kapea valonjako Musta 1 x 19W LED, lämminvalkoinen 2,0 kg Hopean harmaa Ecospot, pyöreä keskileveä valonjako Musta 1 x 19W LED, lämminvalkoinen 2,0 kg Hopean harmaa Ecospot

61 ,5 250 Lisätarvike Ecospot Tuotekoodi Snro Väri Kuvaus Musta Seinäteline, 250 mm Hopean harmaa Lisätarvike Ecospot Valaisimen heijastamattomassa ja karkaistussa suojalasissa on erinomainen valon läpäisykyky, joka optimoi valaisimen tehokkuutta entisestään. Ecospot Mini lisätarvikkeet 61

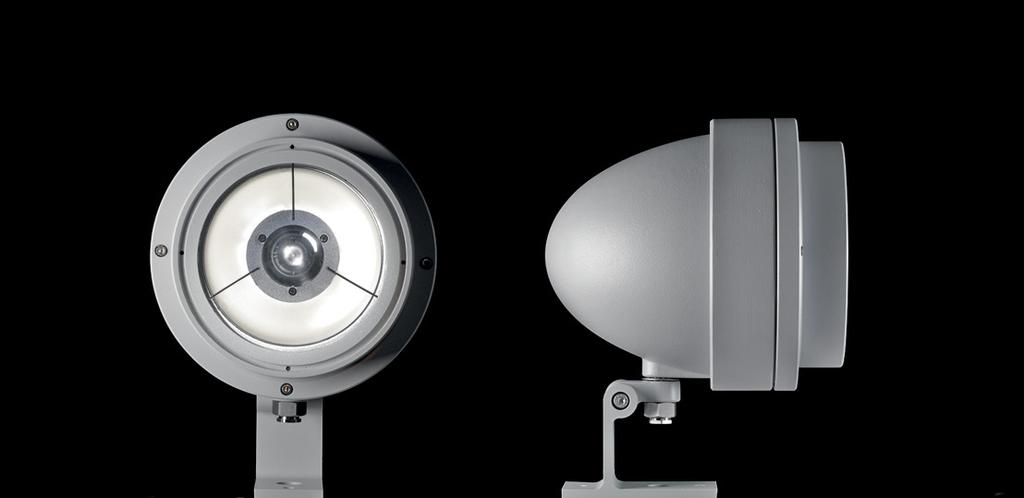

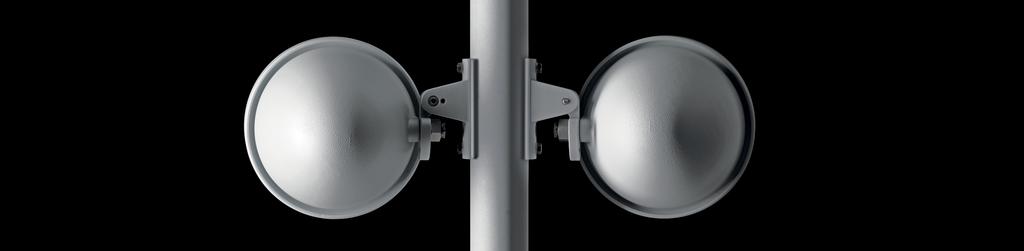

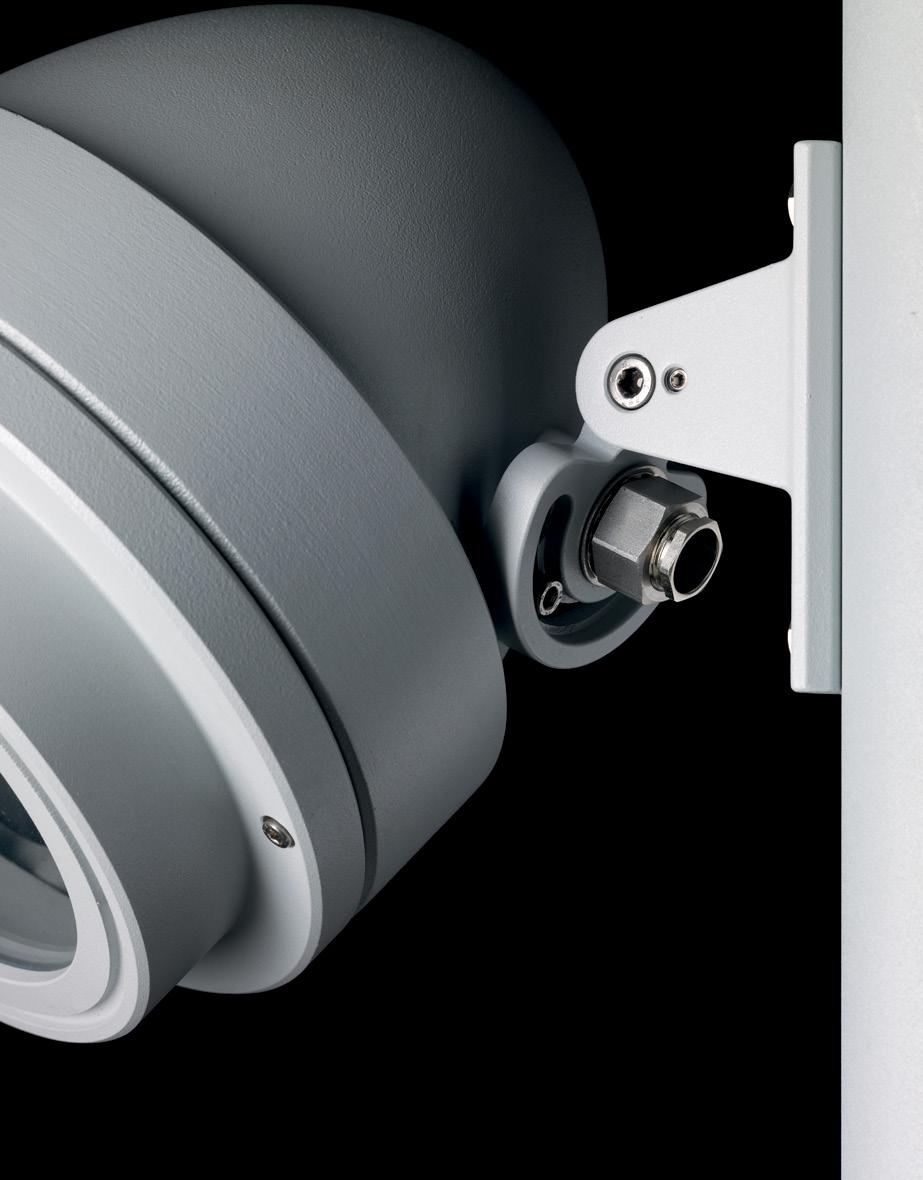

62 Nightspot Valonheittimet Nightspot-valonheittimet ovat saatavana pyörösymmetrisellä heijastimella erilaisilla avautumiskulmilla monimetalli- ja LEDvalonlähteille. Valaisimet tunnetaan erittäin tarkoista optiikasta ja erinomaisesta valon rajausominaisuuksista. Ylläpitovapailla, sisäisesti asennetuilla lisätarvikkeilla nämä valonheittimet ovat erittäin monipuolisia työkaluja moniin valaistusprojekteihin. Design: Roy Fleetwood Tehokkaasta LED-moduulista tuotettava valo suunnataan epäsuorasti vain heijastimen kautta ulos valaisimesta, mikä vähentää häikäisyä ja hajavalon muodostumista huomattavasti. 62 Nightspot

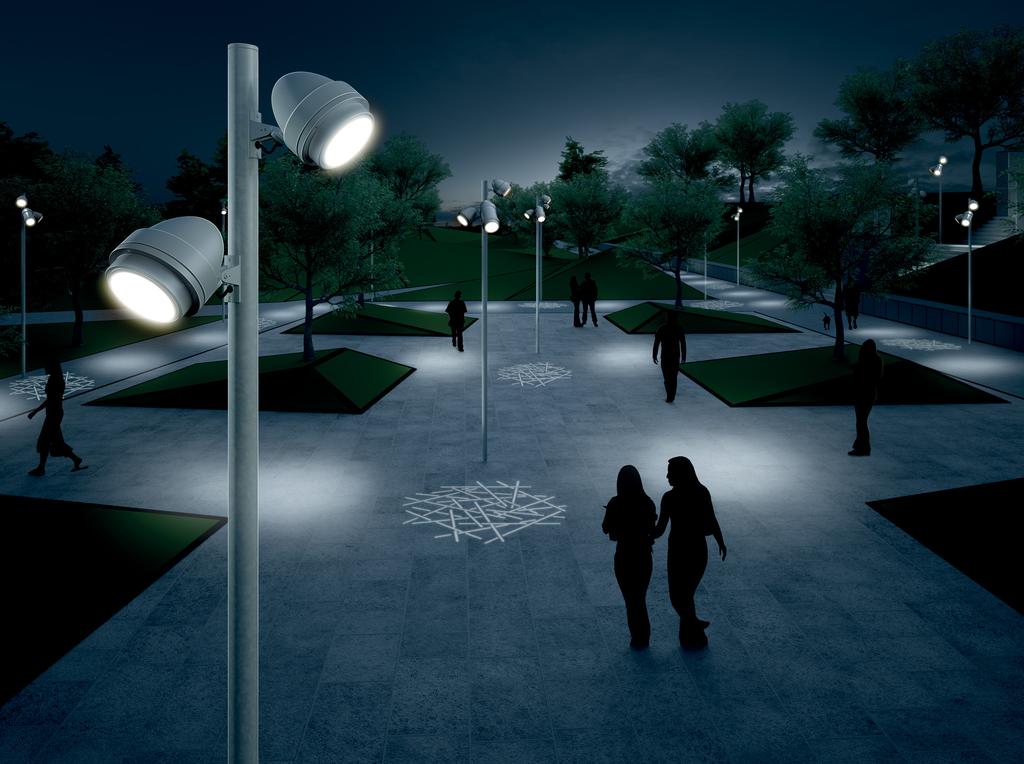

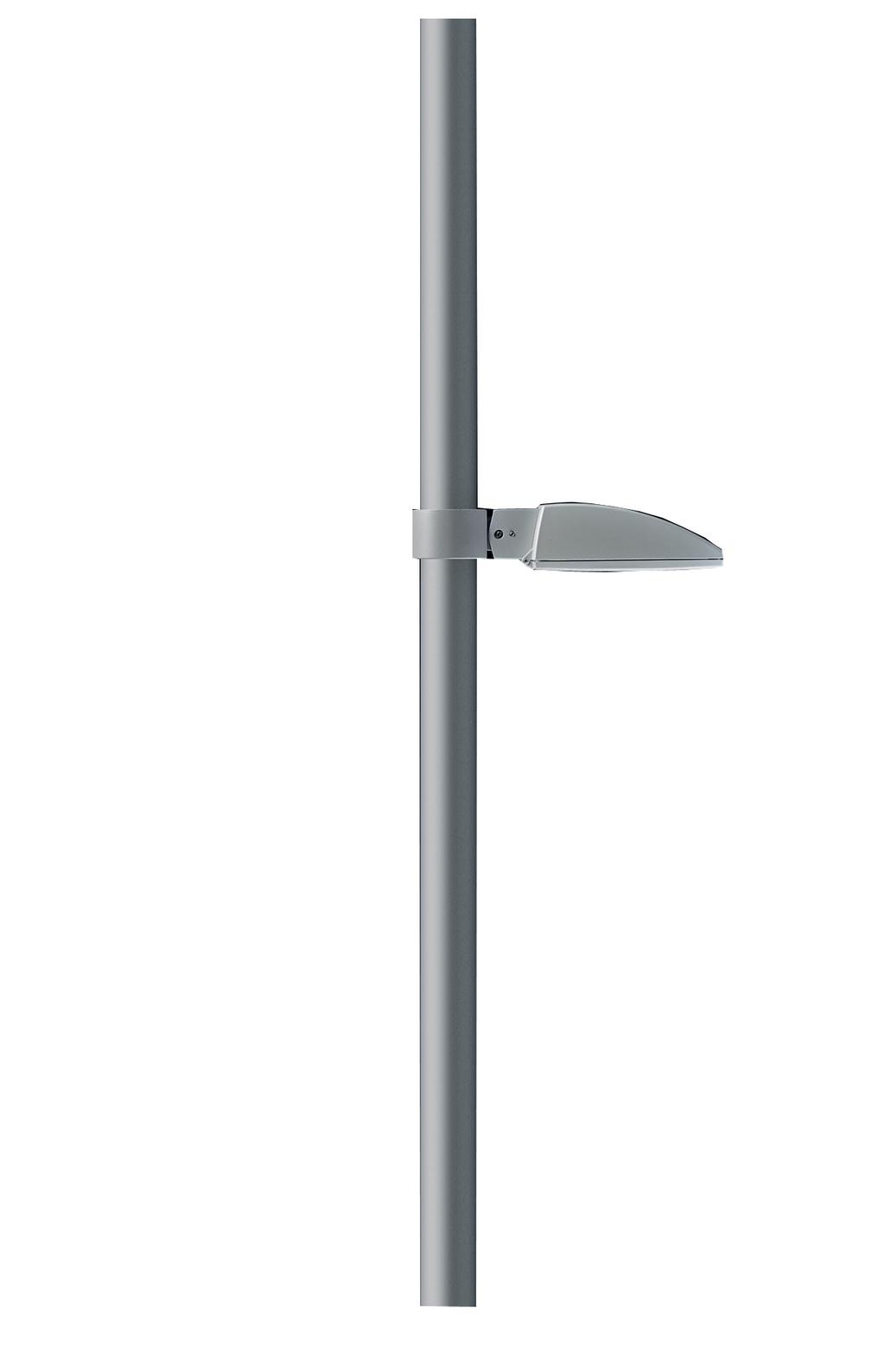

63 Nightspot-pylväsvalaisimia voidaan käyttää innovatiiviseen julkisten tilojen valaistukseen. Valaisimilla voidaan tehdä tasaista valaistusta tai käyttää korostusvalaistuksessa. Nightspot C: 8m Nightspot B: 6m Nightspot A2: 4 m Kiinnitysjärjestelmä varmistaa kestävän asennuksen ja sen ansiosta valaisin voidaan suunnata haluttuun kohteeseen. Tyypilliset asennuskorkeudet Nightspot 63

64 Nightspot A2 LED Nightspot A2 LED, sangalla Valonlähde 1x33W teho-led moduuli. Suojausluokka I, IP65, IK08, tuulipinta-ala 0,035 m². Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyöreä symmetrinen alumiiniheijastin. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kallistuskulma x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli. 70 Nightspot A2 LED, sangalla, pyöreä kapea valonjako Musta 1 x 33W LED, lämminvalkoinen 3,7 kg Hopean harmaa Nightspot A2 LED on tilauksesta saatavana myös neutraalin valkoisella LED-valonlähteellä. Nightspot A2 LED, sangalla, pyöreä keskileveä valonjako Musta 1 x 33W LED, lämminvalkoinen 3,7 kg Hopean harmaa Nightspot A2 LED on tilauksesta saatavana myös neutraalin valkoisella LED-valonlähteellä. 64 Nightspot A2 LED

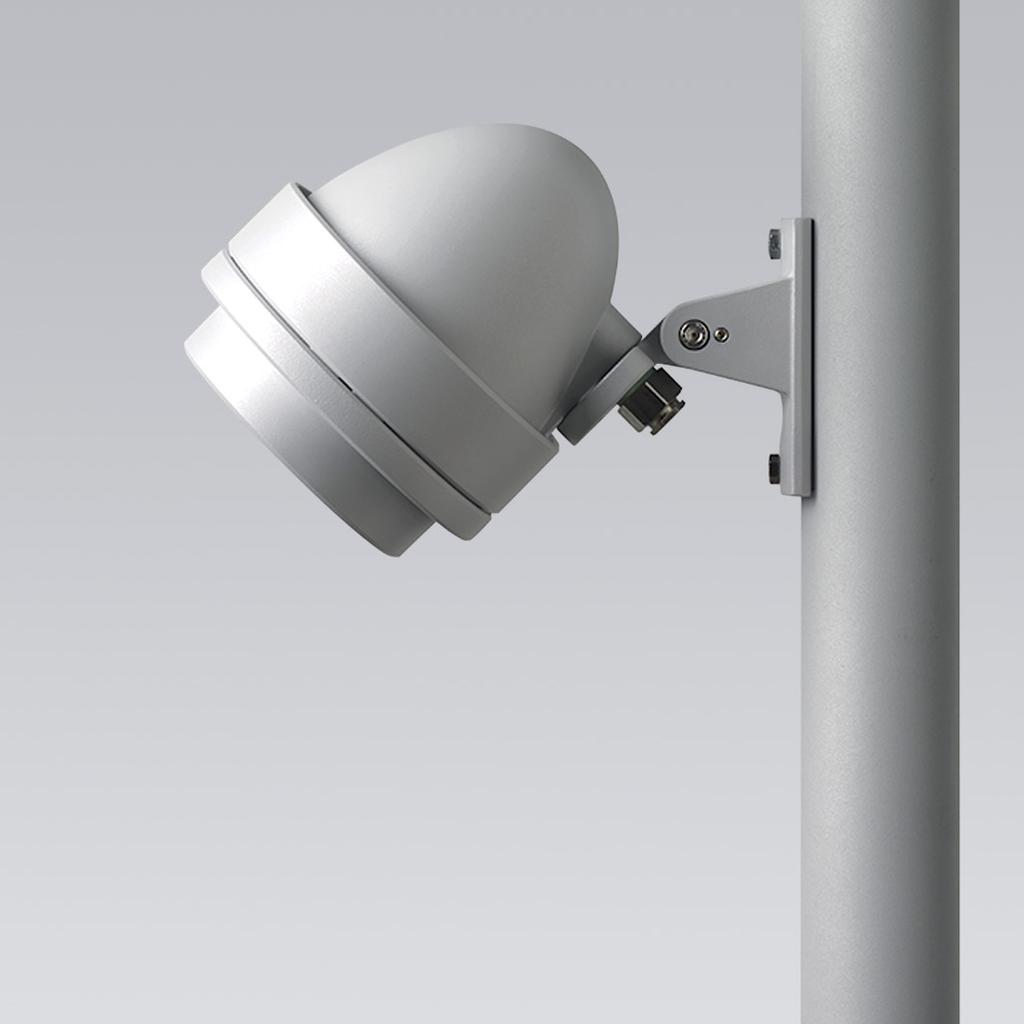

65 Nightspot A2 LED, pylväsasennukseen Valonlähde 1x33W teho-led moduuli. Suojausluokka I, IP65, IK08, tuulipinta-ala 0,035 m². Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyöreä symmetrinen alumiiniheijastin. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 105 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kallistuskulma 0-100, pyöritys 180. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LEDvaihtomoduuli Nightspot Nightspot A2 LED A2 Nightspot A2 LED, pylväsasennukseen, pyöreä kapea valonjako Musta 1 x 33W LED, lämminvalkoinen 3,7 kg Hopean harmaa Nightspot A2 LED on tilauksesta saatavana myös neutraalin valkoisella LED-valonlähteellä. Nightspot A2 LED, pylväsasennukseen, pyöreä keskileveä valonjako Musta 1 x 33W LED, lämminvalkoinen 3,7 kg Hopean harmaa Nightspot A2 LED on tilauksesta saatavana myös neutraalin valkoisella LED-valonlähteellä. Lisätarvikkeet Nightspot A2 -valaisimille, pyöreä keskileveä valonjako Tuotekoodi Snro Kuvaus Häikäisysuoja sisäinen, ruostumatonta terästä, vähentää hajavaloa. Nightspot A2 LED 65

66 Nightspot B LED Nightspot B LED, sangalla Valonlähde 1x42W teho-led moduuli. Suojausluokka I, IP65, IK08, tuulipinta-ala 0,05 m². Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyöreä symmetrinen alumiiniheijastin. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli. 70 Nightspot B LED, sangalla, pyöreä kapea valonjako Musta 1 x 42W LED, lämminvalkoinen 6,2 kg Hopean harmaa Musta 1 x 42W LED, neutraalin 6,2 kg Hopean harmaa valkoinen Nightspot B LED, sangalla, pyöreä keskileveä valonjako Musta 1 x 42W LED, lämminvalkoinen 6,2 kg Hopean harmaa Musta 1 x 42W LED, neutraalin 6,2 kg Hopean harmaa valkoinen 66 Nightspot B LED

67 Nightspot B sangalla Monimetallivalonlähde 35W, 70W tai 100W (HIT, HIT-CE). Suojausluokka I, IP65, IK08, tuulipinta-ala 0,05 m². Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyöreä symmetrinen alumiiniheijastin. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kallistuskulma Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Toimitetaan ilman valonlähdettä. Nightspot B Nightspot B 35 W, sangalla, kapea valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 35 W G12 6,4 kg Hopean harmaa Nightspot B 70 W, sangalla, kapea valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 70W, HIT-CE Hopean harmaa 70 W G12 6,8 kg 7 Nightspot B 100 W, sangalla, kapea valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 100 W G12 6,8 kg Hopean harmaa Nightspot B 35 W, sangalla, keskileveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 35 W G12 6,4 kg Hopean harmaa 1000 Nightspot B 70 W, sangalla, keskileveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 70W, HIT-CE Hopean harmaa 70 W G12 6,8 kg 38 Valaisin on saatavana tilauksesta myös HIT-CE 100W valonlähteelle Nightspot B 70 W, sangalla, keskileveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 70W, HIT-CE G12 6,8 kg Hopean harmaa 70 W 0 Valaisin on saatavana tilauksesta myös HIT-CE 100W valonlähteelle. Nightspot B 67

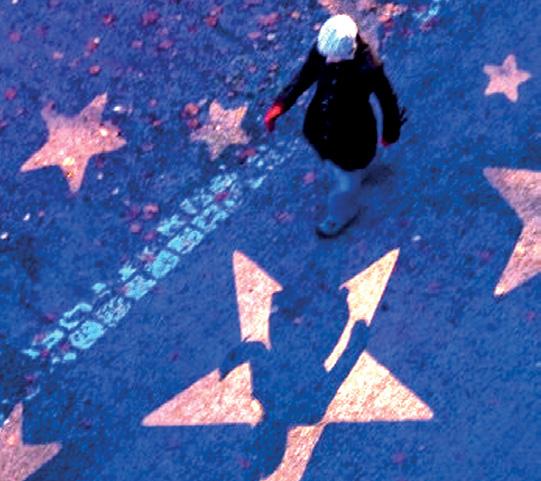

68 Nightspot B Gobo Nightspot Gobo -projektorit on suunniteltu projisoimaan tarkkoja kuvia ja logoja. Gobo-projektorin optiikkaan voi asentaa metallitai lasigoboja ja värisuodattimia samanaikaisesti. Valon rajaimella Gobo-heittimestä tuleva valo voidaan rajata tarkasti niin, että valo tulee vain tiettyyn paikkaan julkisivua. Valon rajainta käytetään yleensä estämään, ettei valo suuntaudu ei-toivottuun paikkaan julkisivua. Vakiogobojen lisäksi voidaan toimittaa myös yksittäin suunniteltuja goboja. Kuviota tai kuvaa tietyssä tiedostomuodossa voidaan käyttää gobon valmistukseen. Värillisiä projisointeja voidaan aikaansaada käyttämällä dichroid-värisuodattimia tai lasigoboja. Tarkan valon rajaimella voidaan rajata ei-toivottua valoa pois valokeilasta. Rajaimella voi rajata kuvaa kolmelta tai neljältä sivulta. Andreas Milsta White, Gothenburg 68 Nightspot B Gobo

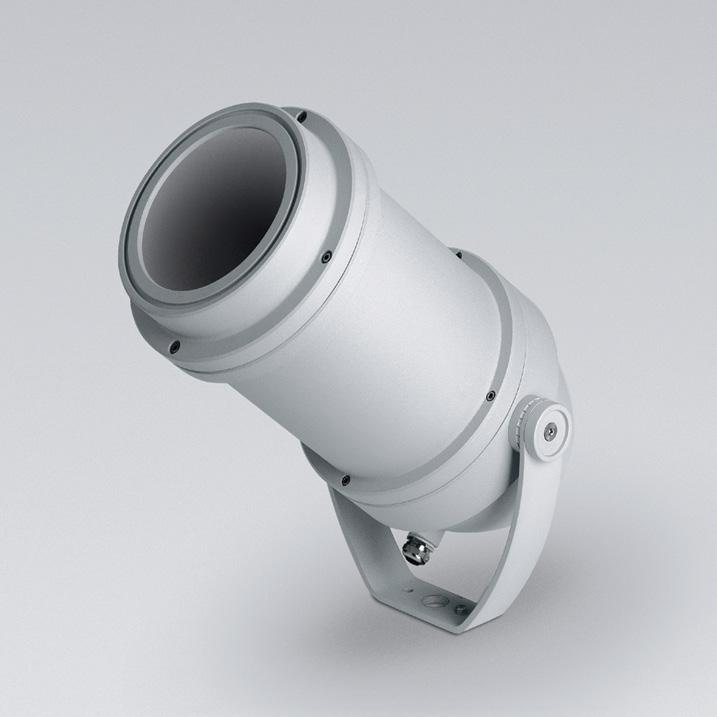

69 Nightspot B Gobo -projektori Monimetallivalonlähde HIT-CE. Suojausluokka I, IP65, IK08, tuulipinta-ala 0,11 m². Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyörösymmetrinen alumiiniheijastin. Tarkennettava projektiolinssi, pitimet goboille Ø 50 mm ja dichroid-värisuodattimille. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Toimitetaan ilman valonlähdettä. Nightspot B Gobo Projektori Nightspot B Gobo projektori 70 W, 63 mm polttoväli Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 70W G12 11,2 kg Hopean harmaa Nightspot B Gobo projektori 100 W, 63 mm polttoväli Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 100W G12 11,2 kg Hopean harmaa Nightspot B Gobo projektori 70 W, 85 mm polttoväli Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 70W G12 11,2 kg Hopean harmaa Nightspot B Gobo projektori 100 W, 85 mm polttoväli Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 100W G12 11,2 kg Hopean harmaa Nightspot B Gobo projektori 70 W, 150 mm polttoväli Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 70W G12 11,2 kg Hopean harmaa Nightspot B Gobo projektori 100 W, 150 mm polttoväli Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-CE 100W G12 11,2 kg Hopean harmaa Nightspot B Gobo 69

70 Lisätarvikkeet Nightspot Gobo projektoreille Lisätarvikkeet Nightspot Gobo projektoreille 70/100 W 63/85/150 mm polttoväli ja zoom linssimallille, polttoväli mm Tuotekoodi Snro Väri Kuvaus Keltainen Punainen Sininen Dichroid värisuodatin Vihreä Tuotekoodi Snro Kuvaus Tarkka valon rajain, tarkoille kuville 3 -tai 4-sivuisille kuville Tuotekoodi Snro Väri Kuvaus Aallot Tähdet Vakiogobot, Ø 50 mm Viivat Mittatilausgobot voidaan valmistaa kuvatiedostosta. Kuvatiedoston muoto EPS (min. 300 dpi), TIF (min. 300 dpi), JPG (vähän pakattu kuva). Suurin kuvakoko gobolle on Ø 38 mm. 70 Nightspot B Gobo lisätarvikkeet

71 Nightspot C sangalla Monimetallivalonlähde 150W tai 250W (HIT, HIT-CE). Suojausluokka I, IP65, IK08, tuulipinta-ala 0,08 m². Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Pyöreä symmetrinen alumiiniheijastin. Kiinnityssanka painevalettua ja pulverimaalattua alumiinia, sangassa myös kallistuskulmaosoitin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 9 mm, c/c 70 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kallistuskulma Kytkentä 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. 150W: integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. 250W valaisimessa on sisäänrakennettu sytytin, erillinen liitäntälaite tarvitaan. Toimitetaan ilman valonlähdettä. Nightspot C Nightspot C 150 W, sangalla, kapea valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 150W, HIT-CE G12 9,8 kg Hopean harmaa 150 W Nightspot C 250 W, sangalla, kapea valonjako, erillinen liitäntälaite tarvitaan. Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta Osram HCI-TM G22 7,8 kg Hopean harmaa 250W Nightspot C 150 W, sangalla, keskileveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 150W, HIT-CE G12 10,6 kg Hopean harmaa 150 W Nightspot C 250 W, sangalla, keskileveä valonjako, erillinen liitäntälaite tarvitaan. Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta Osram HCI-TM G22 9,1 kg Hopean harmaa 250W Nightspot C 150 W, sangalla, leveä valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 150W, HIT-CE G12 10,6 kg Hopean harmaa 150 W Nightspot C 71

72 Lisätarvikkeet Nightspot B ja C valaisimille Lisätarvikkeet Nightspot B valaisimille Tuotekoodi Snro Väri Kuvaus Musta Häikäisynrajoitinlippa, ruostumatonta terästä, vähentää Hopean harmaa häikäisyä sivusuunnassa. Lisätarvikkeet Nightspot C valaisimille Tuotekoodi Snro Väri Kuvaus Musta Häikäisynrajoitinlippa, ruostumatonta terästä, vähentää Hopean harmaa häikäisyä sivusuunnassa. Lisätarvikkeet Nightspot B ja C valaisimille Avauskulma g Tuotekoodi Snro Valaisin Kuvaus Kapea valonjako Keskileveä valonjako B Prismaattinen linssi, asennetaan valaisimen sisään, C hajavaloa lisäävä linssi Lisätarvikkeet Nightspot B ja C valaisimille Avauskulma g Kapea valonjako Keskileveä valonjako Tuotekoodi Snro Valaisin Kuvaus C0-180 C-270 C0-180 C B Rihloitettu lasi, muuntaa valonjaon suorakulmaiseksi. Säädettävissä portaattomasti C Lisätarvikkeet Nightspot B ja C valaisimille Tuotekoodi Snro Valaisin Kuvaus * B Säteittäisritilä sisäinen, asennetaan valaisimen sisään, vähentää C häikäisyä sivusuunnassa. *Ei sovellu Nightspot B LED valaisimeen. Lisätarvikkeet Nightspot B ja C valaisimille Tuotekoodi Snro Valaisin Kuvaus * B Häikäisysuoja, asennetaan valaisimen sisään, vähentää häikäisyä C suoraan valonlähteestä. *Ei sovellu Nightspot B LED valaisimeen. Lisätarvikkeet Nightspot B ja C valaisimille B C Tuotekoodi Snro Tuotekoodi Snro Väri Kuvaus Keltainen Punainen Värisuodatin, asennetaan Sininen valaisimen sisään Vihreä Lisätarvike Nightspot C 250W Tuotekoodi Snro Väri Kuvaus Musta Ulkoinen liitäntälaite, Nightspot C 250W valaisimelle, Hopean harmaa IP65, kompensoitu. 72 Lisätarvikkeet

73 Lisätarvike Nightspot B ja C valaisimille Tuotekoodi Snro Väri Kuvaus Musta Pylväskiinnike yhdelle valaisimelle, alumiinia, Hopean harmaa Ø mm pylväille Tuotekoodi Snro Väri Kuvaus Musta Pylväskiinnike kahdelle valaisimelle, alumiinia, Hopean harmaa Ø mm pylväille. Lisätarvike Nightspot B, C ja Gobo valaisimille Tuotekoodi Snro Väri Kuvaus Musta Kiinnitysvarsi yhdelle valaisimelle, alumiinia, Hopean harmaa Ø mm pylväille Tuotekoodi Snro Väri Kuvaus Musta Kiinnitysvarsi kahdelle valaisimelle, alumiinia, Hopean harmaa Ø mm pylväille. Lisätarvikkeet Nightspot B ja C valaisimille Lisätarvikkeet 73

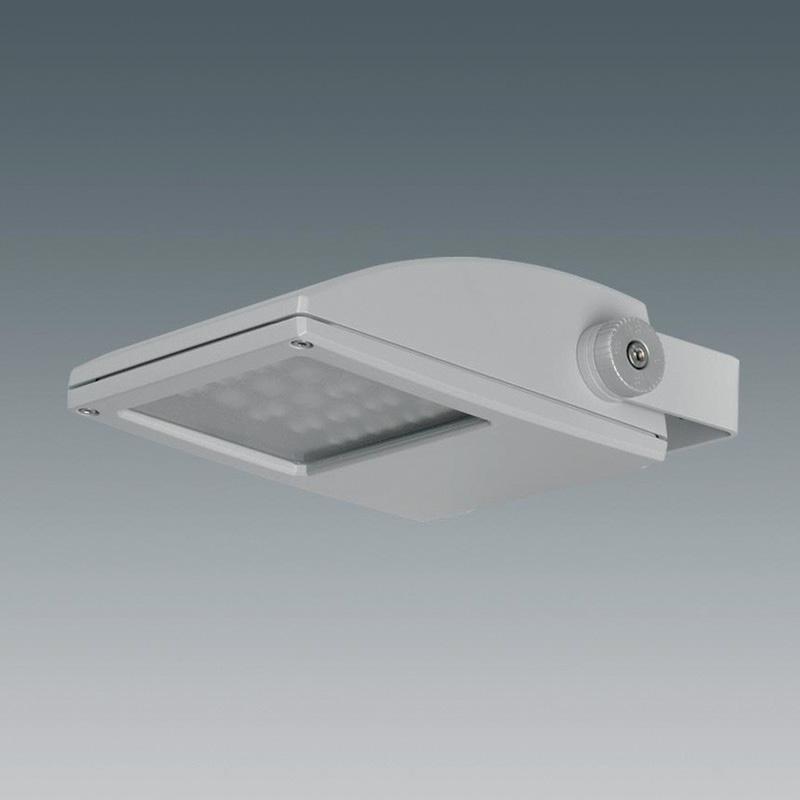

74 Fluxa Aluevalaisimet purkauslampuille ja LEDeille Fluxa on sarja aluevalaisimia symmetrisellä tai leveällä katuvalaistusoptiikalla. Valaisimista on neljä kokovaihtoehtoa purkauslampuille tai LED-valonlähteille. Fluxa-sarjaa on saatavana kahdella eri asennustavalla; asennussangalla tai Fluxa G -versiona pylväsasennukseen. Fluxa Mini -valaisinta voidaan käyttää yhdessä muiden Fluxavalaisinten kanssa. Kolmea erikokoista Fluxavalaisinta on saatavana energiatehokkaalla LEDvalonlähteellä ja tarkalla optiikalla, joka antaa tasaisen valaistuksen ja korkean valaistusvoimakkuuden. 74 Fluxa

75 Fluxa Mini Valonlähteenä monimetallilamppu (HIT-TC-CE). Suojausluokka I, IP65,. Tuulipinta-ala 0,05 m². Valaisimen runko ja kiinnityssanka ovat valettua alumiinia, jotka on pulverimaalattu polyesterivärillä. Optiikka puhdasta vasarrettua kiiltoanodisoitua alumiinia. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Saranoitu suojalasi kehyksessä on karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Kallistuskulma Kiinnityssangassa 4 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm (120 mm), yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Sisäänrakennettu elektroninen liitäntälaite. Toimitetaan ilman valonlähdettä , Fluxa Mini 2 m ,0 HIT-TC-CE 20 W 4,0 10 lm ,0 4,0 2,0 1,0 Fluxa Mini 20W, epäsymmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-TC-CE 20W GU6.5 2,2 kg Hopean harmaa 2 m LPH : 3,0 m 2 m 4 m 6 m 8 m 10 m m HIT-TC-CE 35 W 3200 lm ,0 4,0 2,0 Fluxa Mini 35W, epäsymmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-TC-CE 35W GU6.5 2,3 kg Hopean harmaa m LPH : 3,5 m 2 m 4 m 6 m 8 m 10 m Fluxa Mini 75

76 Fluxa Mini LED Fluxa Mini LED, leveä valonjako Valonlähteenä 15 x 2,4W teho LED. Suojausluokka I, IP65,, tuulipinta-ala 0,05 m². Valaisimen runko ja kiinnityssanka ovat valettua alumiinia, jotka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Saranoitu suojalasi kehyksessä on karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Kallistuskulma Kiinnityssangassa 4 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm (120 mm), yksi iso kiinnitysreikä keskellä Ø 17 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M16 kautta. Sisäänrakennettu LEDmuuntaja. Saatavana myös LED-vaihtomoduuli ,5 40 Fluxa Mini LED, leveä valonjako C C Musta 15 x LED 2,4W neutraalin Hopean harmaa valkoinen 2,7 kg m 4 m m LED 1405 lm LPH : 4.0 m Fluxa Mini LED

77 77

78 Fluxa A LED Aluevalaisimet LED-valonlähteellä. Suositut Fluxa-aluevalaisimet on kehitetty vastaamaan modernia LED-teknologiaa. Erittäin tehokkaiden LED-valonlähteiden tuottama valovirta jaetaan valaistulle alueelle tarkan heijastinoptiikan avulla. Saavutetut luksitasot ovat korkeammat, kuin vastaavalla monimetallivalaisimella ja ne saavutetaan paljon pienemmällä energiankulutuksella. Fluxa A LED on siksi oikea valinta nykyaikaiseksi ja kustannustehokkaaksi valaisimeksi. Koska LED-komponentit ovat pieniä, valaisimen kotelo on erittäin matala, mikä korostaa Fluxa A LED -valaisimen ajatonta ja tyylikästä muotoilua. Fluxa A LED valaisimista on kaksi vaihtoehtoista optiikkaa. Asymmetrinen optiikka jakaa valon eteenpäin ja antaa korkeat luksitasot suurella etäisyydellä. Leveä katuvalaistusoptiikka jakaa kahdesta LEDvalonlähteestä tuotetun valon sivusuunnassa. 78 Fluxa A LED

79 Fluxa A LED Valonlähteenä LED-moduuli (Zhaga). Suojausluokka I, IP65, tuulipinta-ala 0,11 m². Valaisimen runko ja kiinnityssanka ovat valettua alumiinia, jotka on pulverimaalattu polyesterivärillä. Kirkas alumiiniheijastin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Saranoitu suojalasi kehyksessä on karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Kallistuskulma Kiinnityssangassa 4 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm (120 mm), kaksi kiinnitysreikää Ø 10 mm, c/c 200 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli , ,5 Fluxa A LED Fluxa A LED 52W, epäsymmetrinen valonjako Musta 1 x LED moduuli 52W 6,2 kg Hopean harmaa neutraalin valkoinen Fluxa A LED 69W, epäsymmetrinen valonjako Musta 1 x LED moduuli 69 W 6,2 kg Hopean harmaa neutraalin valkoinen Fluxa A LED, leveä valonjako C C Musta 2 x LED module 21 W Hopean harmaa neutraalin valkoinen 6,2 kg Fluxa A LED -valaisimet saatavana tilauksesta myös lämminvalkoisella LED-moduulilla. Fluxa A LED -valaisimet saatavana myös himmennettävällä liitäntälaitteella DALI / StepDIM / AstroDIM. Fluxa A LED 79

80 Luksitasovertailu Luksitasovertailu LED 52W/HIT-DE 70W, asymmetrinen valonjako LED 52 W, keskimäärin 7 luksia 4 m LED 52 W 4648 lm m LPH : 6.0 m 5 m 10 m 15 m 20 m 25 m HIT-DE 70W, keskimäärin 4,5 luksia Luksitasovertailu LED 69W/HIT-DE 150W, asymmetrinen valonjako LED 69W, keskimäärin 8 luksia 5 m LED 69 W 6182 lm m LPH : 8.0 m 5 m 10 m 15 m 20 m 25 m 30 m HIT-DE 150W, keskimäärin 9 luksia. 80 Fluxa A LED

81 Fluxa AG LED Valonlähteenä LED-moduuli (Zhaga). Suojausluokka I, IP65,, tuulipinta-ala 0,11 m². Valaisimen runko on valettua alumiinia, jotka on pulverimaalattu polyesterivärillä. Kirkas alumiiniheijastin. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Saranoitu suojalasi kehyksessä on karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Säädettävä kiinnitys, sopii erityisesti pylväsasennukseen. Kallistuskulma Kiinnityssangassa 2 kpl kiinnitysreikiä Ø 8,5 mm c/c 64 mm ja 2 kpl kiinnitysreikiä Ø 8,5 mm c/c 56 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli ,5 Fluxa AG LED Fluxa AG LED 52W, epäsymmetrinen valonjako Musta 1 x LED moduuli 52W 6,2 kg Hopean harmaa neutraalin valkoinen Fluxa AG LED 69W, epäsymmetrinen valonjako Musta 1 x LED moduuli 69 W 6,2 kg Hopean harmaa neutraalin valkoinen Fluxa AG LED, leveä valonjako C C Musta 2 x LED module 21 W Hopean harmaa neutraalin valkoinen 6,2 kg Fluxa AG LED -valaisimet saatavana tilauksesta myös lämminvalkoisella LED-moduulilla. Fluxa AG LED -valaisimet ovat saatavana myös himmennettävällä liitäntälaitteella DALI / StepDIM / AstroDIM. Fluxa AG LED 81

82 Lisätarvikkeet Fluxa AG LED valaisimille Lisätarvikkeet Fluxa AG LED valaisimille Tuotekoodi Snro Väri Kuvaus Musta Pylväskiinnike Ø mm pylväille, yhdelle valaisimelle Hopean harmaa Lisätarvikkeet Fluxa AG LED valaisimille Tuotekoodi Snro Väri Kuvaus Musta Pylväskiinnike Ø mm pylväille, kahdelle valaisimelle Hopean harmaa 82 Fluxa AG LED

83 Fluxa B Valonlähteenä monimetallilamppu (HIT-TC-CE) tai suurpainenatriumlamppu (HST-DE). Suojausluokka I, IP54, tuulipinta-ala 0,17 m². Valaisimen runko ja kiinnityssanka ovat valettua alumiinia, jotka on pulverimaalattu polyesterivärillä. Optiikka puhdasta kiiltoanodisoitua alumiinia. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Saranoitu suojalasi kehyksessä on karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Kallistuskulma Kiinnityssangassa 4 kpl kiinnitysreikiä Ø 8,5 mm, c/c 70 mm (120 mm), kaksi kiinnitysreikää Ø 10 mm, c/c 200 mm, yksi iso kiinnitysreikä keskellä Ø 22 mm. Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Sisäänrakennettu konventionaalinen liitäntälaite. Toimitetaan ilman valonlähdettä. Fluxa B m 0 5 m HIT-DE 250 W lm 8,0 4, ,0 LPH : 10,0 m Fluxa B 250W, HIT-DE Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT-DE 250W Fc2 14,2 kg Hopean harmaa 5 m 10 m 15 m 20 m 25 m 30 m m 0 5 m HST-DE 250 W lm ,0 4,0 LPH : 10,0 m Fluxa B 250W, HST-DE Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HST-DE 250W Fc2 14,2 kg Hopean harmaa 5 m 10 m 15 m 20 m 25 m 30 m Fluxa B 83

84 Fluxa C Fluxa C Valonlähteenä monimetallilamppu (HIT) tai suurpainenatriumlamppu (HST). Suojausluokka I, IP54,, tuulipinta-ala 0,28 m². Valaisimen runko ja kiinnityssanka ovat valettua alumiinia, jotka on pulverimaalattu polyesterivärillä. Optiikka puhdasta kiiltoanodisoitua alumiinia. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Saranoitu suojalasi kehyksessä on karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Kallistuskulma Kiinnityssangassa 4 kpl kiinnitysreikiä Ø 9,5 mm, c/c 120 mm (200 mm), kaksi kiinnitysreikää Ø 16,5 mm, c/c 300 mm, yksi iso kiinnitysreikä keskellä Ø 21 mm. Kytkentäliitin 3 x 2,5 mm², kaapelin sisäänvienti holkkitiivisteen M20 kautta. Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Toimitetaan ilman valonlähdettä. Fluxa C 250W, HIT/HST Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 250W, HST E40 22,0 kg Hopean harmaa 250W m 0 5 m ,0 8,0 HIT 250 W lm 4, ,0 LPH : 10,0 m 5 m 10 m 15 m 20 m 25 m 30 m 5 m HST 250W lm m ,0 4,0 LPH : 10,0 m 5 m 10 m 15 m 20 m 25 m 30 m Fluxa C 400W, HIT/HST Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g Musta HIT 400W, HST 400W, lampun suurin E40 23,2 kg Hopean harmaa käyttövirta 4,4 A m 5 m 0 5 m 10 m HIT 400 W 5, lm ,0 2,0 LPH : 15,0 m 10 m 20 m 30 m 40 m 10 m 5 m HST 400 W lm m 10 m 8, ,0 LPH : 15,0 m 10 m 20 m 30 m 40 m 84 Fluxa C

85 Lisätarvikkeet Fluxa A valaisimille Tuotekoodi Snro Väri Kuvaus Musta Kulma-asennuskiinnike B, pulverimaalattua Hopean harmaa alumiinia, käytetään asentamaan valaisin kulmiin. Lisätarvikkeet Fluxa A ja B valaisimille Tuotekoodi Snro Väri Kuvaus Musta Hopean harmaa Yleiskäyttöinen pylväskiinnike Ø mm pylväille, pulverimaalattua alumiinia, pultit ruostumatonta terästä Lisätarvikkeet Fluxa A ja B valaisimille Lisätarvikkeet 85

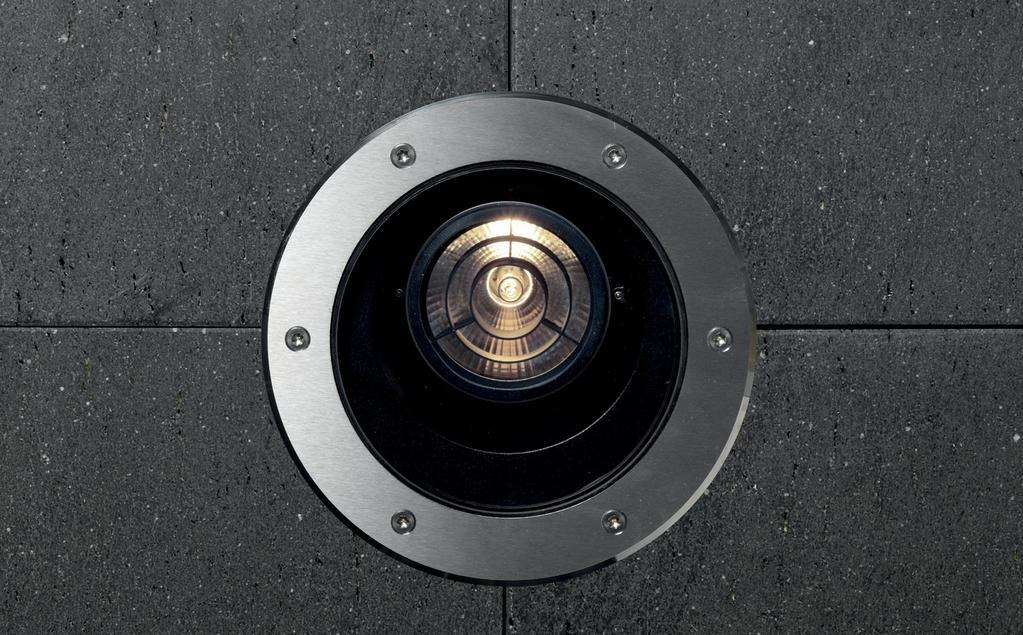

86 Maahan upotettavat valonheittimet purkauslampuille ja LEDeille Maahan upotettavat valaisimet soveltuvat erilaisiin valaistustarpeisiin. Vaihtoehtona on kaksi sarjaa kooltaan ja teholtaan erilaisia valaisimia. Valaisimiin saa myös erilaisia optiikoita. Lisätarvikkeina myös häikäisysuojia, optisia linssejä ja lämpösuodattimia. 86 Maahan upotettavat valonheittimet

87 Ground Power 20W. Maahanupotettava valaisin, pyörösymmetrinen säädettävä optiikka. Valonlähde HIT 20W. Valonlähteenä keraamiset monimetallilamput (HIT-TC-CE). Suojausluokka I, IP67, IK10. Valaisimen runko on valettua alumiinia, jossa on kaksinkertainen pulverimaalaus. Säädettävä, pyörösymmetrinen heijastin, kallistusalue Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Karkaistu pyöreä suojalasi kehyksessä, suurin kuormitus kg (DIN IEC mukaisesti), kiinnitys ruostumattomilla 6 V4A teräsruuveilla, silikonitiivisteet. Kapseloitu matalahäviöinen konventionaalinen liitäntälaite. Kaapelin sisäänvienti holkkitiivisteen M20 kautta, toimitetaan 0,8 m kytketyllä kaapelilla tyyppiä H07RN-F3G1,5. Toimitetaan ilman valonlähdettä Ground Power 20W 5 m 3 m 4,0 4,0 4,0 8, ,0 4,0 8,0 HIT-TC-CE 20 W 4,0 4,0 8,0 10 lm 8, d : 0,2 m 2,0 m 6,0 m 10,0 m 15 Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava kapea pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Kanta Lämpötila* Kallistuskulma Avauskulma g HIT-TC-CE 20W GU *Lämpötilasuojalla pintalämpötila 63 C Asennuksessa käytettävä asennuskaukaloa m 3 m HIT-TC-CE 20 W 2,0 2,0 2,0 2,0 4,0 8,0 8,0 8,0 10 lm 4,0 4,0 16 4, ,0 d : 0,2 m 64 8, ,0 4,0 2,0 m 6,0 m 10,0 m 15 Maahan upotettava valaisin, valaisimen lasi jää maan tasolle kallistettava keskileveä pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Kanta Lämpötila* Kallistuskulma Avauskulma g HIT-TC-CE 20W GU Asennuksessa käytettävä asennuskaukaloa Ground Power 20W 87

88 Ground Power LED 5x1W Ground Power LED 5x1W. Maahanupotettava valaisin, pyörösymmetrinen säädettävä optiikka. Valonlähde 5 x 1W LED. Valonlähteenä 5 x 1 W teholed. Suojausluokka I, IP67, IK10. Valaisimen runko on valettua alumiinia, jossa on kaksinkertainen pulverimaalaus. Valonlähdettä voi säätää ja kallistaa (0-15 ) valaisimen sisällä. Säädöt lukittavissa. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Karkaistu pyöreä suojalasi kehyksessä, suurin kuormitus kg (DIN IEC mukaisesti), kiinnitys ruostumattomilla 6 V4A teräsruuveilla, silikonitiivisteet. Kaapelin sisäänvienti holkkitiivisteen M20 kautta, toimitetaan 0,8 m kytketyllä kaapelilla tyyppiä H07RN-F3G1,5. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli. Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava kapea pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Lämpötila* Kallistuskulma Avauskulma g x LED 1W lämminvalkoinen x LED 1W neutraalin valkoinen m 4 m 2 m LEDs lm d : 0.2 m Asennuksessa käytettävä asennuskaukaloa m 7.5 m 12.5 m 15 Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava leveä pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Lämpötila* Kallistuskulma Avauskulma g x LED 1W lämminvalkoinen x LED 1W neutraalin valkoinen m 4 m 2 m LEDs lm d : 0.2 m 1.0 Asennuksessa käytettävä asennuskaukaloa m 7.5 m 12.5 m 15 c Lumen 100 % 0 % Valaisimessa on sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. 88 Ground Power LED 5x1W

89 Lisätarvikkeet Ground Power HIT 20W ja Ground Power LED 5x1W Tuotekoodi Snro Kuvaus Polypropyleeni asennuskaukalo, käytetään, kun asennetaan valaisimen lasi maan tasolle, sopii valaisimille. 069 ja LEDvalaisimille 8 6 Tuotekoodi* Snro Väri Kuvaus Keltainen Sininen Punainen Värisuodatin Vihreä * Ei saatavana maahan upotettaville LED-valaisimille. Tuotekoodi* Snro Kuvaus Lämpösuodatin, laskee lasin pintalämpötilaa. Lisätarvikkeet maahan upotettaville valaisimille * Ei saatavana maahan upotettaville LED-valaisimille Tuotekoodi* Snro Kuvaus Säteittäisritilä, vähentää sivusuunnan häikäisyä * Ei saatavana maahan upotettaville LED-valaisimille. Lisätarvikkeet 89

90 Ground Power HIT 35W Ground Power HIT 35W. Maahanupotettava valaisin, pyörösymmetrinen säädettävä optiikka. Valonlähde HIT 35W. Valonlähteenä keraamiset monimetallilamput (HIT-TC- CE). Suojausluokka I, IP67, IK10. Valaisimen runko on valettua alumiinia, jossa on kaksinkertainen pulverimaalaus. Säädettävä, pyörösymmetrinen heijastin, kallistusalue Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Karkaistu pyöreä suojalasi kehyksessä, suurin kuormitus kg (DIN IEC mukaisesti), kiinnitys ruostumattomilla 6 V4A teräsruuveilla, silikonitiivisteet. Kapseloitu matalahäviöinen konventionaalinen liitäntälaite. Kaapelin sisäänvienti holkkitiivisteen M20 kautta, toimitetaan 0,8 m kytketyllä kaapelilla tyyppiä H07RN-F3G1,5. Valaisin on optiona saatavana läpijohdotettuna. Toimitetaan ilman valonlähdettä. Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava kapea pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Kanta Lämpötila* Kallistuskulma Avauskulma g HIT-TC-CE 35W GU *Lämpötilasuojalla pintalämpötila 69 C. Asennuksessa käytettävä asennuskaukaloa m 3 m HIT-TC-CE 35 W lm m 8 m 12 m Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava keskileveä pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Kanta Lämpötila* Kallistuskulma Avauskulma g HIT-TC-CE 35W GU *Lämpötilasuojalla pintalämpötila 65 C. Asennuksessa käytettävä asennuskaukaloa m 3 m HIT-TC-CE 35 W lm m 8 m 12 m Tuotekoodi* Snro Väri Kuvaus Keltainen Sininen Punainen Vihreä Värisuodatin * Ei saatavana maahan upotettaville LED-valaisimille. Tuotekoodi* Snro Kuvaus Lämpösuodatin, laskee lasin pintalämpötilaa. * Ei saatavana maahan upotettaville LED-valaisimille. Tuotekoodi* Snro Kuvaus Säteittäisritilä, vähentää sivusuunnan häikäisyä * Ei saatavana maahan upotettaville LED-valaisimille. Ground Power HIT 35W

91 Ground Power LED 5x3W. Maahanupotettava valaisin, pyörösymmetrinen säädettävä optiikka. Valonlähde 5 x 3W LED. Valonlähteenä 5 x 3 W teholed. Suojausluokka I, IP67, IK10. Valaisimen runko on valettua alumiinia, jossa on kaksinkertainen pulverimaalaus. Valonlähdettä voi säätää ja kallistaa (0-15 ) valaisimen sisällä. Säädöt lukittavissa. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Karkaistu pyöreä suojalasi kehyksessä, suurin kuormitus kg (DIN IEC mukaisesti), kiinnitys ruostumattomilla 6 V4A teräsruuveilla, silikonitiivisteet. Kaapelin sisäänvienti holkkitiivisteen M20 kautta, toimitetaan 0,8 m kytketyllä kaapelilla tyyppiä H07RN-F3G1,5. Valaisin on optiona saatavana läpijohdotettuna. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli Ground Power LED 5x3W Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava kapea pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Lämpötila Kallistuskulma Avauskulma g x LED 3W lämminvalkoinen x LED 3W neutraalin valkoinen Asennuksessa käytettävä asennuskaukaloa Maahan upotettava valaisin, valaisimen lasi jää maan tasolle, kallistettava leveä pyörösymmetrinen optiikka Tuotekoodi Snro Valonlähde Lämpötila Kallistuskulma Avauskulma g x LED 3W lämminvalkoinen x LED 3W neutraalin valkoinen Asennuksessa käytettävä asennuskaukaloa c Lumen 100 % 0 % Valaisimessa on sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Tuotekoodi* Snro Kuvaus Polypropyleeni asennuskaukalo, käytetään, kun asennetaan valaisimen lasi maan tasolle, sopii valaisimille. 069 ja LED-valaisimille * Ei saatavana maahan upotettaville LED-valaisimille. Ground Power LED 5x3W 91

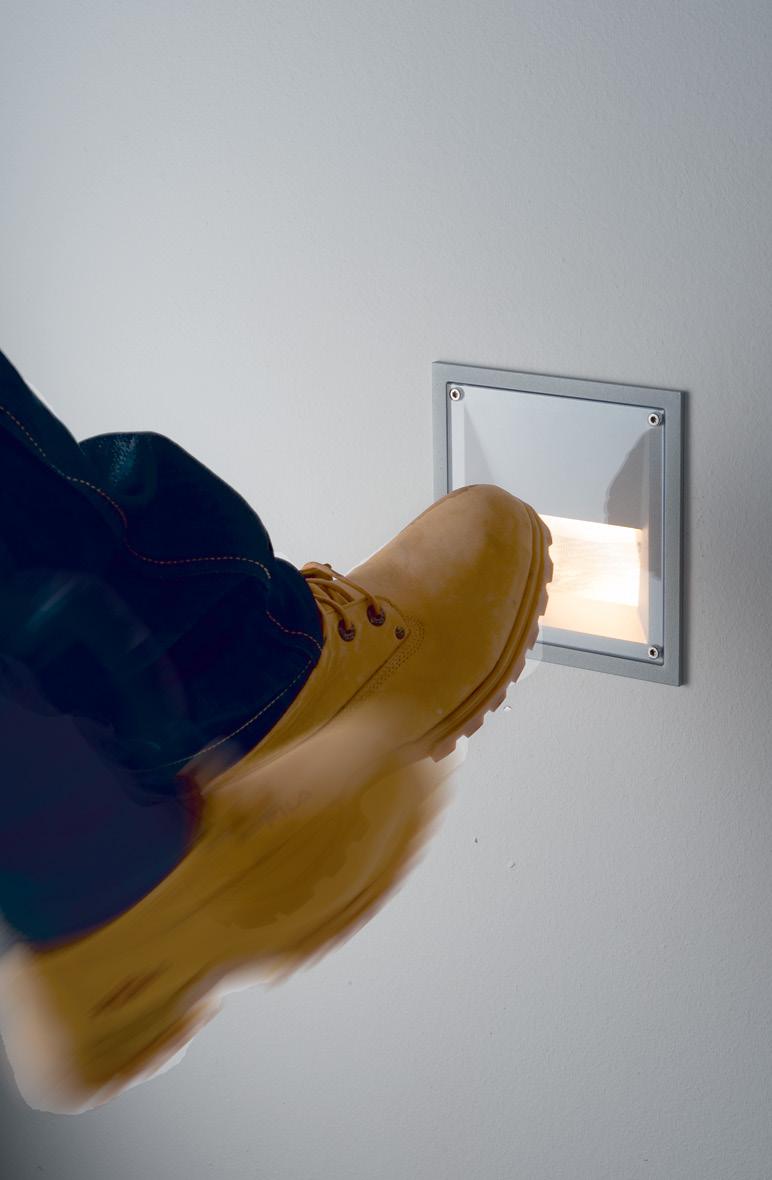

92 Nightpath Seinään upotetut tai pollarivalaisimet monimetalli- tai LED-valonlähteellä 6 m min. 1 Lux Nightpath on seinään upotettu tai pollarivalaisin pienikokoiselle monimetallivalonlähteelle tai LED-valonlähteelle. Heijastinjärjestelmä antaa poikkeuksellisen leveän ja tasaisen valonjaon, joka mahdollistaa valaisinten asentamisen kauas toisistaan. Valaisimien runko on kompakti kooltaan ja siksi valaisimen vaatima asennussyvyys on erittäin matala. Lisätarvikkeena on iskunkestävä polykarbonaattilasi, joka tekee valaisimesta iskunkestävän. Design: Roy Fleetwood 92 Nightpath

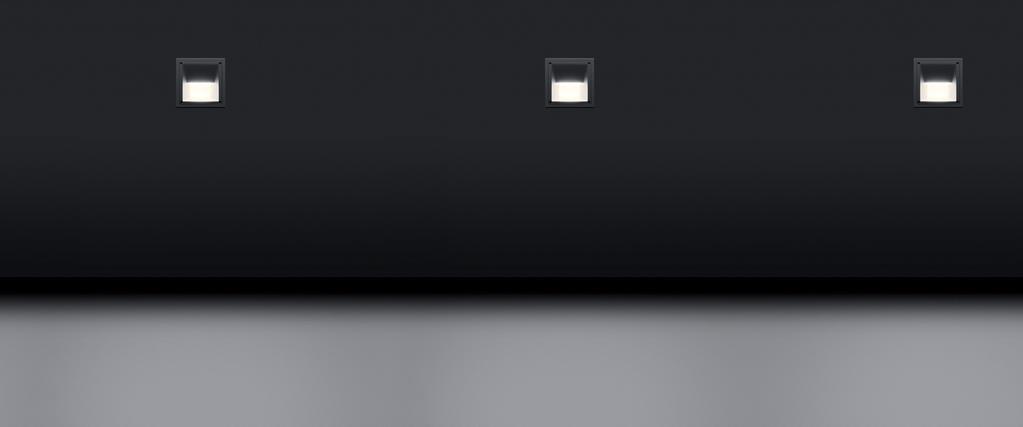

93 Ulkoalueilla valaistussuositus kävelyteille ja portaille on keskiarvoisesti yksi luksi. Nightpath-valaisimet täyttävät tämän vaatimuksen, kun valaisimet asennetaan kuuden metrin päähän toisistaan (valonlähteen korkeus maasta 0,8 m). Lisäksi yhden luksin valaistusvoimakkuus LEDvalaisimella saavutetaan kuusi metriä valaisimen etupuolella, kun valaisimet on asennettu noin kuuden metrin päähän toisistaan. Pollarivalaisin on valmistettu kestävästä alumiiniprofiilista. Valaisin sopii useisiin arkkitehtoniseen ympäristöön valaisimen hillityn muotoilun ansiosta. Nightpath 93

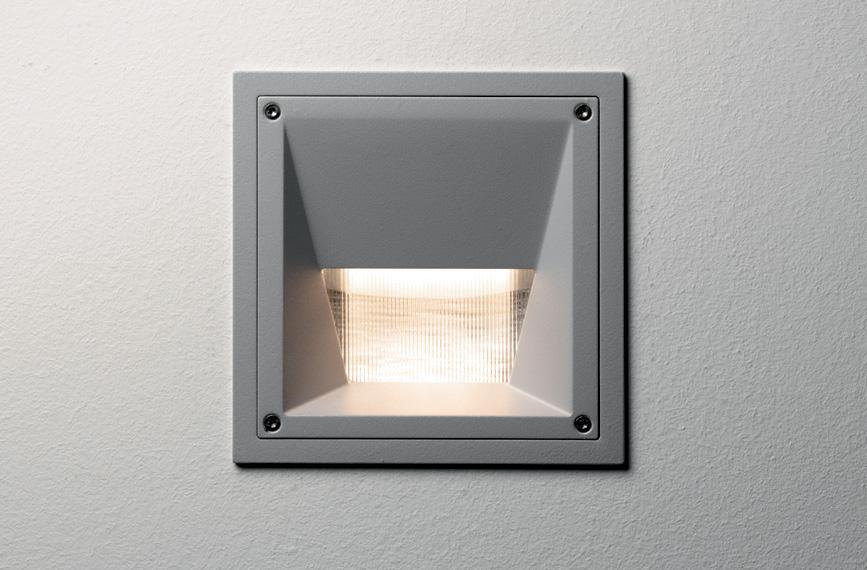

94 Nightpath Nightpath Seinään upotettu valaisin Valonlähteenä teho-led. Suojausluokka I, IP65, IK08 (lisätarvikkeella IK10). Valaisimen runko valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Asymmetrinen optiikka puhdasta kiiltoanodisoitua alumiinia. Lasi prismaattista karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Valaisin voidaan uppoasentaa onkaloseiniin tai betoniseiniin. Lisäksi valaisimen voi pinta-asentaa. Onkaloseinämallissa ruostumattomasta teräksestä valmistetut seinäkiinnikkeet, joilla valasin kiinnitetään onkaloseiniin (seinän paksuus 9-55 mm), asennusaukko 165 x 165 mm. Betoniseinämallissa asennetaan ensin asennuskotelo seinään, johon valaisin asennetaan. Pinta-asenteisessa mallissa valaisimen mukana on pulverimaalattu alumiininen pinta-asennuskotelo. Kaksi kaapelin sisäänvientiä. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli. Nightpath, uppoasennus onkaloseiniin Musta 5 x 3 W LED lämminvalkoinen 2,0 kg Hopean harmaa Nightpath, uppoasennus betoniseiniin* Musta 5 x 3 W LED lämminvalkoinen 1,9 kg Hopean harmaa *asennettaessa betoniseiniin, käytä muovista asennuskoteloa Nightpath, pinta-asennus Musta 5 x 3 W LED lämminvalkoinen 2,4 kg Hopean harmaa Seinään upotetut valaisimet ja pollarivalaisimet asennetaan tyypillisesti matalalle asennuskorkeudelle, minkä takia ne ovat erityisen alttiita ilkivallalle. Iskunkestävä polykarbonaattikupu (snro ) antaa lisäsuojaa ilkivaltaa vastaan. Kupu asennetaan valaisimen kehyksen alle. 94 Nightpath

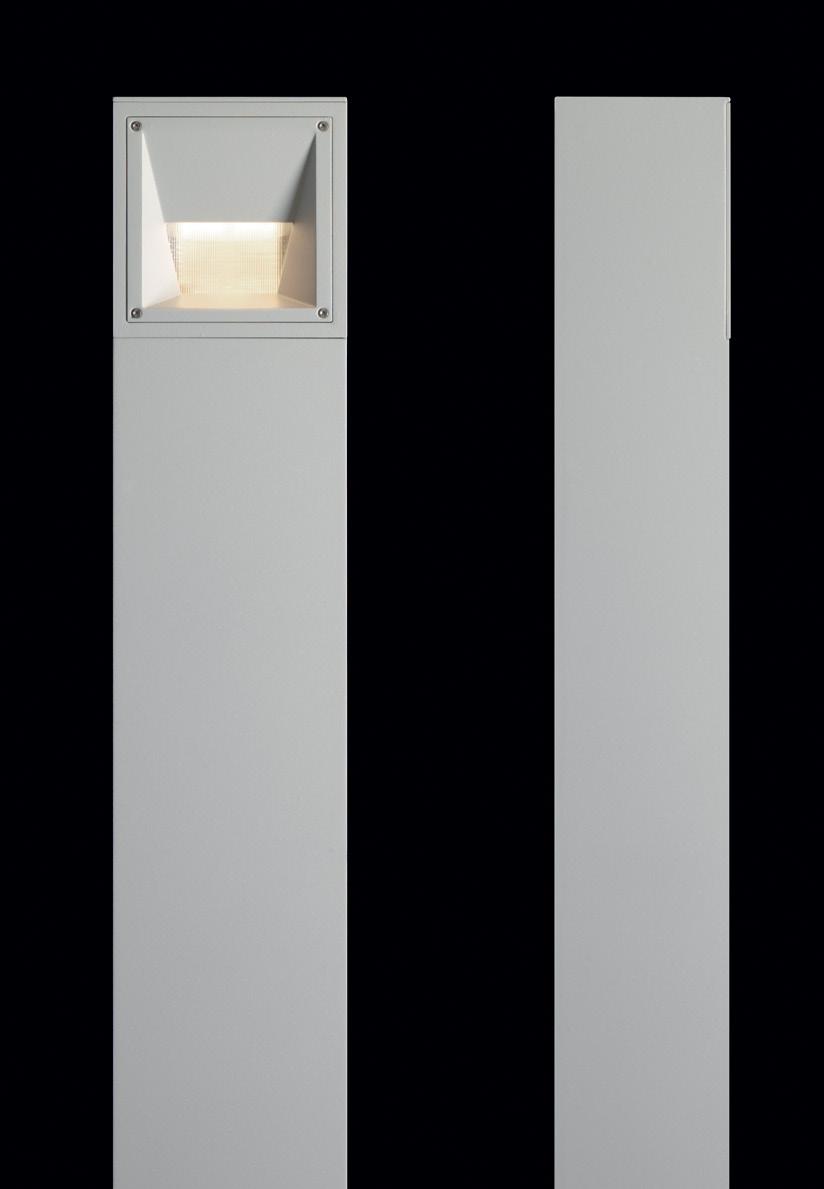

95 L1 Nightpath-pollari Valonlähteenä teho-led. Valaisin: suojausluokka I, IP65, IK08 (lisätarvikkeella IK10). Valaisimen runko valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Asymmetrinen optiikka puhdasta kiiltoanodisoitua alumiinia. Lasi prismaattista karkaistua lasia, kiinnitys ruostumattomilla teräsruuveilla, silikonitiivisteet. Valaisimen jalusta valettua pulverimaalattua alumiinia. Valaisinta on saatavana kahta korkeutta: 0 mm ja mm. Sisäänrakennettu LED-muuntaja, joka säätää valaisimen valontuottoa ulkolämpötilan mukaan automaattisesti. Saatavana myös LED-vaihtomoduuli. Nightpath-pollari Nightpath pollari, korkeus 0 mm Musta 5 x 3 W LED lämminvalkoinen 6,6 kg Hopean harmaa Nightpath pollari, korkeus 1000 mm Musta 5 x 3 W LED lämminvalkoinen 9,2 kg Hopean harmaa 155 Lisätarvikkeet Nightpath ja Nightpath pollarivalaisimille Tuotekoodi Snro Kuvaus Polykarbonaattikupu, parantaa valaisimen ilkivaltasuojaa (IK10), asennetaan valaisimen kehyksen alle Lisätarvikkeet Nightpath valaisimen asentamiseksi betoniseinään Tuotekoodi Snro Kuvaus Muovinen asennuskotelo, käytetään Nightpath valaisimen asentamiseksi betoniseinään Lisätarvikkeet Nightpath ja Nightpath pollarivalaisimille Tuotekoodi Snro Kuvaus Maahan upotettava asennusjalka, galvanoitua terästä. 4 x M6 2 x M8 100 Nightpath-pollari 95

96 Twin EL Seinävalaisimia keraamiselle monimetallilampuille ja LEDeille Twin EL -valaisimissa on kaksi heijastinta ja säädettävä lampunkanta, joka mahdollistaa kääntäen verrannollisen valonjaon ylös- ja alaspäin. Twin EL -valaisimet voidaan toimittaa myös vain yhdellä heijastimella ja linssijärjestelmällä, joka antaa valonauhaefektin seinälle. Tarkkaan rajattu valonauhaefekti, (joka voi tarvittaessa olla värillinen) on tehty Twin EL C:n linssijärjestelmällä (kirkkaus riippuu julkisivun materiaalista ja heijastusominaisuuksista). Twin EL mahdollistaa erilaiset valaistusefektit. Riippuen seinän materiaalista ja heijastusominaisuuksista voidaan käyttää valaisimia kaksoisheijastimella tai yhdellä heijastimella ja erittäin kapean valonnauhan muodostavalla linssillä. Twin EL -valaisimilla voi korostaa rakennuksen ulkonäköä pimeään aikaan. 96 Twin EL

97 Twin EL A - LED Pieni ja tehokas LED-seinävalaisin. Valonlähde 8 x 1,5W teho-led-moduuli. Suojausluokka I, IP44. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Asennus seinärasian avulla: 2 kpl kiinnitysreikiä Ø 6,5 mm, c/c mm. Kaksi kaapeliläpivientiä enintään Ø 12 mm kaapelille, myös pintavetona asennetulle kaapelille. Asennus vain pystysuuntaan. Sisäänrakennettu LED-muuntaja. Saatavana myös LED-vaihtomoduuli. Kategorie Twin EL A - LED Twin EL A - LED, kapea valonjako Tuotekoodi Snro Väri Valonlähde Paino Optiikka Avauskulma g Ylös Alas Musta 8 x 1,5W LED, Kapea keila ylöspäin 2,3 kg Hopean harmaa lämminvalkoinen Kapea keila alaspäin 8 8 Twin EL A - LED, kapea/leveä valonjako Tuotekoodi Snro Väri Valonlähde Paino Optiikka Avauskulma g Ylös Alas Musta 8 x 1,5W LED, Kapea keila ylöspäin 2,3 kg Hopean harmaa lämminvalkoinen Leveä keila alaspäin 8 8 Twin EL A - LED 97

98 Twin EL A - HIT Twin EL A - HIT Pieni ja tehokas seinävalaisin. Monimetallivalonlähteille (HIT-TC-CE). Suojausluokka I, IP44. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Asennus seinärasian avulla: 2 kpl kiinnitysreikiä Ø 10 mm, c/c mm. Kaksi kaapeliläpivientiä enintään Ø 12 mm kaapelille, myös pintavetona asennetulle kaapelille. Asennus vain pystysuuntaan. Sisäänrakennettu elektroninen liitäntälaite. Toimitetaan ilman valonlähdettä. Twin EL A - HIT 20W kaksoisheijastimella Tuotekoodi Snro Väri Valonlähde Paino Optiikka Avauskulma g Heijastin Linssi Musta Hopean harmaa HIT-TC-CE 20W GU6.5 2,7 kg 18 - Twin EL A - HIT 20W linssillä ja heijastimella Tuotekoodi Snro Väri Valonlähde Paino Optiikka Avauskulma g Heijastin Linssi Musta Hopean harmaa HIT-TC-CE 20W GU6.5 2,8 kg Twin EL A - HIT

99 Twin EL C Tehokas seinävalaisin. Monimetallivalonlähteille (HIT-CE). Suojausluokka I, IP44. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Alumiininen kaksoisheijastin tai yksittäinen heijastin ja linssi ylävalolle. Lampunpitimen asennolla säädettävä valonjako. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Asennus seinärasian avulla: 2 kpl kiinnitysreikiä Ø 7 mm, c/c 148 mm. Kaksi kaapeliläpivientiä enintään Ø 12 mm kaapelille, myös pintavetona asennetulle kaapelille. Asennus vain pystysuuntaan. Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Toimitetaan ilman valonlähdettä. Twin EL C Twin EL C kaksoisheijastimella Tuotekoodi Snro Väri Valonlähde Kanta Paino Optiikka Avauskulma g Heijastin Linssi Musta HIT-CE 35W 4,8 kg Hopean harmaa G Musta HIT-CE 70W 5,1 kg Hopean harmaa Kaksoisheijastin Saatavana myös pelkästään ylä- tai alavalolla Twin EL C linssillä ja heijastimella Tuotekoodi Snro Väri Valonlähde Kanta Paino Optiikka Avauskulma g Heijastin Linssi Musta HIT-CE 35W 4,8 kg Hopean harmaa Linssi ylös, heijastin alas G Musta HIT-CE 70W 5,1 kg Hopean harmaa Twin EL C 99

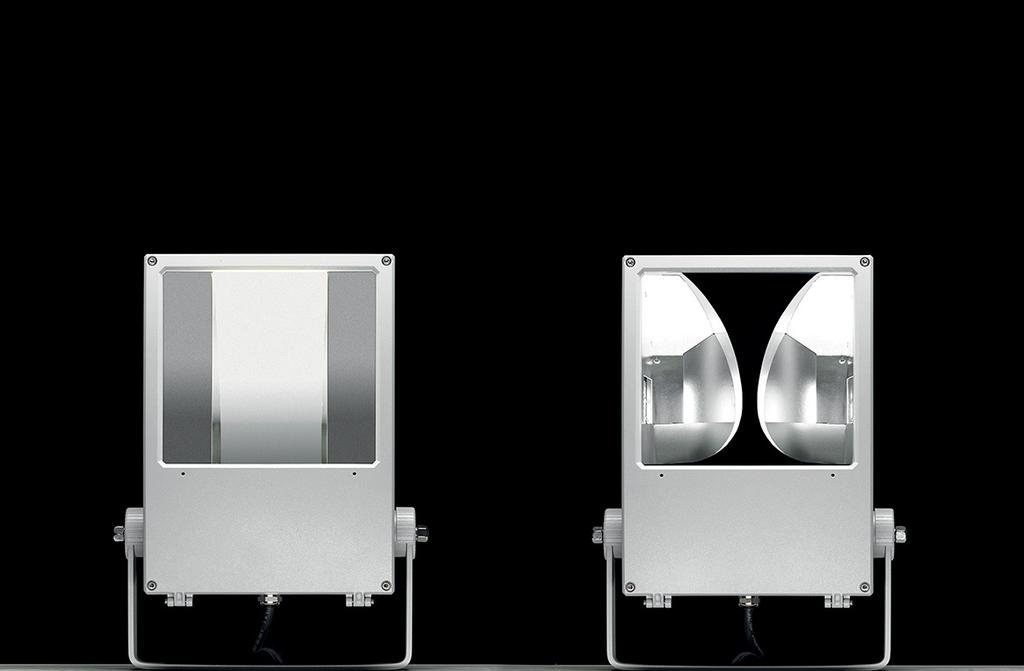

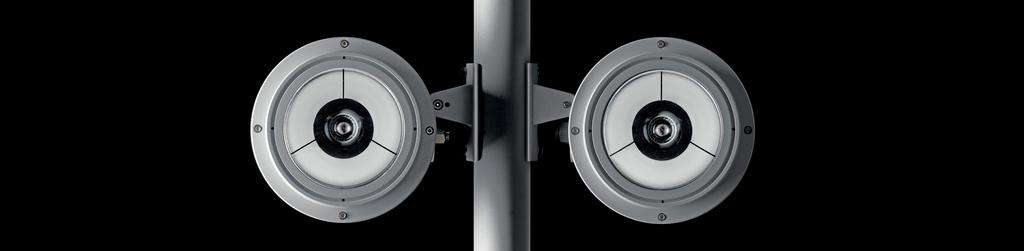

100 Superlight Twin Tehokas seinävalaisin monimetalli- ja suurpainenatriumlampuille Kahden heijastimen välillä sijaitseva valo projisoidaan ylös- ja alaspäin. Saatavana aksiaalisesti symmetriset tai pyörösymmetriset heijastimet. Valaisimien valonjako on säädettävissä.valaisimen muoto soveltuu erityisen hyvin suorakulmaisiin julkisivuihin. Superlight Compact Scheinwerfer mit unterschiedlichen Lichtverteilungen beleuchten die zahlreichen Details der historischen Architektur. 100 Superlight Twin

101 Superlight Twin Tehokas seinävalaisin monimetalli- (HIT-DE-CE) ja suurpainenatriumlampuille (HST-DE). Suojausluokka I, IP44 Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Alumiininen kaksoisheijastin, valonjaon muoto säädettävissä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Kirkas suojalasi karkaistua turvalasia, silikonitiivisteet. Asennus seinärasian avulla: 2 kpl kiinnitysreikiä Ø 7,5 mm, c/c 120 mm. Kaksi kaapeliläpivientiä enintään Ø 12 mm uppoasennetulle kaapelille. Asennus vain pystysuuntaan. Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Toimitetaan ilman valonlähdettä. Superlight Twin Superlight Twin kaksoisheijastimella, aksiaalisesti symmetrinen valonjako Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta HIT-DE-CE 70 W Hopean harmaa HST-DE 70 W Rx7s 6.3 kg Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta HIT-DE-CE 150W Hopean harmaa HST-DE-150W Rx7s 6,8 kg Superlight Twin 101

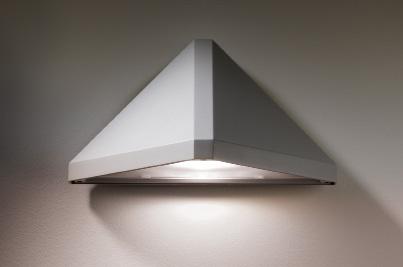

102 Facette Seinävalaisimet pienloiste- ja purkauslampuille Facette-seinävalaisimet soveltuvat pienloiste- ja purkauslampuille. Valaisin valaisee yhtenäisesti sekä julkisivun, että maan. Valaisimista on kolme kokovaihtoehtoa. Valaisimet voidaan asentaa eri asennuskorkeuksille. Facette B ja C tehokkailla valonlähteillä soveltuvat myös pylväsvalaisimiksi. 102 Facette

103 Facette B Kolmiomainen suoralinjainen seinä- tai pylväsvalaisin. Valonlähteenä pienloisteputki- (TC-L), monimetalli- (HIT-DE) tai suurpainenatriumlamppu (HST-DE). Suojausluokka I, IP54. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Prismaattinen suojalasi karkaistua turvalasia, silikonitiivisteet. Asennus seinärasian avulla: 2 kpl kiinnitysreikiä Ø 6,5 mm, c/c mm. Kaksi kaapeliläpivientiä Ø 7-10 mm kaapelille. Asennus vain pystysuuntaan. Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Toimitetaan ilman valonlähdettä. Facette B Facette B Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta Hopean harmaa 1 x TC-L 18W 2G11 3,5 kg Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta 1 x HIT-DE, HIT-DE- Rx7s Hopean harmaa CE tai HST-DE 70W 4,4 kg Lisätarvikkeet Facette valaisimille Tuotekoodi Snro Väri Kuvaus Musta Kulma-asennuskiinnike, pulverimaalattua alumiinia, Hopean harmaa käytetään, kun asennetaan valaisimet kulmaan Musta Pylvässovitin Ø mm pylväille, yhdelle valaisimelle, Hopean harmaa pulverimaalattua alumiinia Musta Pylvässovitin Ø mm pylväille, kahdelle valaisimelle, Hopean harmaa pulverimaalattua alumiinia. Facette B 103

104 Facette C Facette C Kolmiomainen suoralinjainen seinä- tai pylväsvalaisin. Valonlähteenä pienloisteputki- (TC-L), monimetalli- (HIT-DE) tai suurpainenatriumlamppu (HST-DE). Suojausluokka I, IP54. Valaisimen runko on valettua alumiinia, joka on pulverimaalattu polyesterivärillä. Kaikki ulkopuoliset metalliosat ovat ruostumatonta terästä. Prismaattinen suojalasi karkaistua turvalasia, silikonitiivisteet. Asennus seinärasian avulla: 2 kpl kiinnitysreikiä Ø 6,5 mm, c/c mm. Kaksi kaapeliläpivientiä Ø 7-10 mm kaapelille. Asennus vain pystysuuntaan. Integroitu sytytin ja matalahäviöinen konventionaalinen liitäntälaite. Toimitetaan ilman valonlähdettä. Facette B Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta Hopean harmaa 1 x TC-L 24W 2G11 5,1 kg Tuotekoodi Snro Väri Valonlähde Kanta Paino Avauskulma g C C Musta 1 x HIT-DE, HIT-DE-CE Rx7s Hopean harmaa tai HST-DE 150W 6,8 kg Lisätarvikkeet Facette valaisimille Tuotekoodi Snro Väri Kuvaus Musta Kulma-asennuskiinnike, pulverimaalattua alumiinia, Hopean harmaa käytetään, kun asennetaan valaisimet kulmaan Musta Pylvässovitin Ø mm pylväille, yhdelle valaisimelle, Hopean harmaa pulverimaalattua alumiinia Musta Pylvässovitin Ø mm pylväille, kahdelle valaisimelle, Hopean harmaa pulverimaalattua alumiinia. 104 Facette C

105 105

106 Suunnittelijan avuksi Suojausluokat sähköiskusuojaus Sähkölaitteiden jännitteiset osat on suojattava sähköiskujen varalta henkilövahinkojen välttämiseksi. Kukin valaisin on suojattava asianmukaisesti siten, että sen jännitteisiin osiin ei pysty koskemaan. Erityistä huomiota on kiinnitettävä siihen, että sähkölaitteiden virransyöttö katkeaa, jos eriste vioittuu jollakin tavalla. Suojausluokat ilmaisevat eri käyttökohteet. Suojausluokka Symboli Esimerkki käyttökohteesta I * II III Suojajohtimella varustetut virransyöttöpiirit Virransyöttöpiirit, joissa ei ole suojajohdinta (esim. asunnot tai asuintilat vanhoissa rakennuksissa) Vaativiin olosuhteisiin tarkoitetut kannettavat valaisimet, esimerkiksi lämmityskattiloiden valaisemiseen tarkoitetut käsivalaisimet) * Suojajohtimen tunnus Symboli Esimerkki käyttökohteesta Integroidulla kuristimella tai muuntajalla varustetut valaisimet, jotka sopivat asennettaviksi normaaleille palamattomille pinnoille Turvallisuusmerkintä on eurooppalaisten säädösten (LUM-sopimuksen) mukaisesti turvallisuustestatuille tuotteille tarkoitettu rekisteröity merkki. 18 eurooppalaista sertifiointilaitosta hyväksyy merkin ilman lisätestauksia. 106 Suunnittelijan avuksi

107 Suojaus- ja testausmerkinnät sähkötekniset symbolit Valaisimien käyttöturvallisuuden varmistamiseksi ne on suojattava kosteutta ja kiintoaineiden tunkeutumista vastaan. VDE 0710 näyttää testaus- ja luokitusmerkinnät, DIN koskee suojaustyyppiä ja IP-numeroita. Suunnittelijan avuksi Käyttökohde Suojaus Testausmerkintä VDE 0710 Luokitus VDE 0710 Suojaustyyppi DIN Kuivat tilat, vähän pölyä Suojaus halkaisijaltaan yli 12 mm:nkiintoaineita vastaan koteloitu IP20 Asennus kosteisiin tiloihin, ulos tai katoksen alle Suojaus ylhäältä tulevia vesipisaroita vastaan sateenkestävä IP23 Julkiset tilat, kuten toimistot, liikehuoneistot, pankit jne. Suojaus halkaisijaltaan yli 1 mm:n kappaleita vastaan IP40 Asennus kosteisiin paikkoihin, ulos tai katoksen alle, ovivalaistus Suojaus halkaisijaltaan yli 1 mm:n kappaleita vastaan, roiskevettä vastaan kaikista suunnista sateenkestävä IP43 Katuvalaistus Kylpyhuoneet ym. Suojaus halkaisijaltaan yli 1 mm:n kappaleita vastaan, roiskevettä vastaan kaikista suunnista roiskeveden kestävä IP44 Pölyinen ympäristö, vaaralliset työympäristöt Suojaus pölyn kerrostumista vastaan, jännitteisten osien suojaus pölyn kestävä IP50 Kosteat ympäristöt maatalousrakennuksissa Märät ja kosteat olosuhteet, esimerkiksi autopesulat, kasvihuoneet ja panimot Suojaus pölyn kerrostumista ja roiskevettä vastaan kaikista suunnista Suojaus pölyn kerrostumista ja vesisuihkua vastaan kaikista suunnista pölyn ja roiskeveden kestävä IP54 pölyn ja roiskeveden kestävä IP55 Samat kohteet kuin edellä, mutta hyvin pölyiset olosuhteet Suojaus pölyä (täysin pölytiivis) ja vesisuihkuja vastaan kaikista suunnista pölytiivis ja vesisuihkun kestävä IP65 Kohteet, jotka ovat hetkellisesti veden alla, esimerkiksi veneet, sekä poikkeuksellisen pölyiset alueet Suojaus pölyn tunkeutumista (täysin tiivistetty) ja vesisuihkuja vastaan kaikista suunnista pölytiivis ja voimakkailta vesisuihkuilta suojattu IP66 Vedenalaiset valaisimet, esimerkiksi suihkulähteet ja uimaaltaat Suojaus pölyä ja veteen upottamista vastaan 1 m Ws pölytiivis ja vesitiivis IP67 Erityiset vedenalaiset käyttökohteet Suojaus pitkäaikaista veteen upottamista vastaan (paine) veden syvyys > 1 m > 1 m Ws erikoisjärjestelyt IP68 Lämpötilaa koskevat huomautukset DIN EN 598 -normin mukaisesti valaisimien korkein hyväksytty ympäristön lämpötila on Ta = 25 C, jollei muuta ilmoiteta. Tämä tekninen parametri on otettava huomioon, jos tämän luettelon valaisimia aiotaan käyttää sisätiloissa. Suunnittelijan avuksi 107

108 Suunnittelijan avuksi Valovirta on valonlähteen kokonaisvalaistusteho, joka ilmoitetaan lumeneina. Lamppujen valmistajat merkitsevät tämän arvon jokaiseen lamppuun. Esimerkiksi hehkulampun valovirta on noin lm (14 lm/w). Vertailun vuoksi: monimetallilampun valovirta on noin lm ( lm/w). Luminanssi (L) ilmaisee, kuinka kirkkaalta valaisevan tai valaistun alueen tuottama valo vaikuttaa ihmissilmälle. Tämä on ainoa näkyvä fotometrinen suure. Sen yksikkö on kandelaa per neliömetri (cd/ m²). Luminanssi on valovoima suhteessa näkyvään pintaan. Valovoima (l) on valovirran tiettyyn suuntaan säteilevä osa. Sen yksikkö on kandela (cd). Valovoiman avaruusjakaumaa kuvataan tavallisesti napakoordinaatistoon piirretyllä valojakaumakäyrällä. Valaistusvoimakkuus (E) on suure, joka kuvaa valaistulle pinnalle lankeavan valon voimakkuutta. Se lasketaan valovirran ( ) ja valaistun alueen pinta-alan A perusteella: E = (kun valo kohtaa pinnan [A] kohtisuorassa kulmassa). Valovirta pienenee kertoimen cos ( = kohtaamiskulma pinnan A kanssa) mukaisesti. Koska valon jakautuminen vaihtelee ja sen myötä valaistusvoimakkuus on eri pisteissä erilainen, suunnittelussa käytetään lähtökohtana keskimääräistä valaistusvoimakkuusarvoa 2E m (mittayksikkö: luksi [lx]). Avautumiskulma ( ) tunnetaan myös englanninkielisellä nimellä half beam angle) (g) kuvaa valaisimen valojakaumaa. Kuvassa näkyvän kulman alueella valokeilan valovoima on vähintään puolet enimmäisarvosta. Symmetrisiä pyöreitä heijastimia käytettäessä avautumiskulma voidaan antaa yhtenä arvona. Muissa tapauksissa annetaan pääavautumiskeilan kahden tason arvot, joissa valovoima on puolet enimmäismäärästä. Pääavautumiskeilan kulma ilmaisee alueen, jossa suurin osa valosta heijastuu epäsymmetrisestä heijastimesta. 108 Suunnittelijan avuksi

109 Valaisimen hyötysuhde ( ) on aina pienempi kuin optinen valaisinhyötysuhde, sillä valaisinhyötysuhteessa lamput palavat vaihtelevissa ympäristön lämpötilaoloissa, esim. suljetuissa valaisimissa. Valotehokkuus ilmaisee kuinka monen lumenin valovirran lamppu tuottaa kutakin sähkötehon wattia kohti. Tämä suure mittaa lampun taloudellisuutta. Hehkulamppujen (A) valotehokkuus on vain lm/w, loistelamppujen (TC-L) lm/w ja suurpainelamppujen (HME, HIT, HST) lm/w. Suunnittelijan avuksi Energian käyttösuhde ( ) lasketaan valaistuslaitteiden ja paikallisten olosuhteiden (esim. sisätiloissa otetaan huomioon valon heijastuminen seinistä ja katosta) valotehosta. Tulos on tilan energian käyttösuhde ( ). Ulkovalaistuksen yhteydessä tilan energian käyttösuhde korvataan muilla tekijöillä. Valon väri ilmaisee, minkä värisävyn lampun lähettämä valo tuottaa. Se ilmoitetaan värilämpötilana. Se on lämpötila, jolla vakioitu vertailuvalonlähde lähettää kyseisen väristä valoa. Valon väriä kuvaillaan kolmella termillä lämmin valkoinen (ww), perusvalkoinen (nw) ja päivänvalon valkoinen (tw). Valaistuksen alenemakerroin (V) huomioi valonlähteen ikääntymisen ja likaantumisen vaikutuksen lampun käyttöiän aikana. Valaistuksen suunnittelussa on otettava huomioon myös alenemakerroin (V). Sen arvoksi oletetaan yleensä 0.8 Valaisinhyötysuhde ( ) on eräs tekijä, johon kannattaa myös kiinnittää huomiota valaisimia valittaessa. Optinen valaisinhyötysuhde on valaisimen tuottaman valovirran ( ) suhde valaisimen kaikkien lamppujen tuottamien ( ), valovirtojen summaan, eli Tärkeimmät fotometriset yksiköt Koko ja symboli Määritelmä ja suhde Yksikkö ja lyhenne Valovirta Valaistuksen voimakkuus Lumen [Lm] Valovoima I Kandela [cd] Valaistusvoimakkuus E luksi [Lx] Luminanssi L Valotehokkuus Lm/W Lumenia per watti [Lm/W] Avautumiskulma Astetta [ ] Suunnittelijan avuksi 109

110 Suunnittelijan avuksi Valonjakokäyrä Valonlähteen fotometrisiä ominaisuuksia kuvataan sen valonjakokäyrällä. Nämä valonjakokäyrät kuvaillaan yksityiskohtaisesti standardissa DIN Tyypillisiä valonjakokäyriä: Lampun tai valaisimen valonjako valitussa tasossa voidaan esittää valonjakokäyrän avulla. Valonjakokäyrä luodaan seuraavasti: napakoordinaatistokuvaajan keskellä olevasta kuvitellusta pistemäisestä valonlähteestä säteilevä valo esitetään mittakaavan mukaisina vektoreina, joiden nollapiste on kuvaajan keskellä. Jos valaisimessa käytetään aksiaalisesti symmetrisiä tai epäsymmetrisiä heijastimia, säteilyominaisuudet on esitettävä useassa tasossa. Sen vuoksi teknisissä tiedoissa esitetään yleensä pituus- ja poikittaissuuntaiset valonjakokäyrät. Kuten seuraavasta kaaviosta käy ilmi, poikittaissuuntaisen tason (A0-tason) käyrät näyttävät valaisimen valonjakokäyrän kohtisuorasti valaisimen pituusakseliin nähden. Näitä valonjakokäyriä kutsutaan poikittaisiksi käyriksi. Kun kaikki nämä vektoripisteet yhdistetään toisiinsa, tulokseksi saadaan valonjakokäyrä (katso alla olevaa kaaviota). Jos muuta ei mainita, käyrän valovoima-arvot vastaavat aina lumenin valovirtaa. Jos valaisimen lampulla tai lampuilla on erilaisia valovirta-arvoja, valonjakokäyrässä näkyvät valovoima-arvot on kerrottava asianmukaisilla kertoimilla. Jos valaisimessa käytetään pyöreitä symmetrisiä heijastimia, yleensä riittää yhden tason käyrä. Pituussuuntaisen tason (B-tason) käyrät, pituuskäyrät, näyttävät valaisimen pituusakselin suuntaiset valonjakokäyrät. 110 Suunnittelijan avuksi

111 Valonjakokäyrät yksinkertaista suunnittelua varten Seuraavat piirrokset auttavat tekemään nopean, yksinkertaisen arvion pinnan keskimääräisestä valaistusvoimakkuudesta tietyllä etäisyydellä valonlähteestä On syytä ottaa huomioon, että tietylle etäisyydelle annettu keskimääräinen valaistusvoimakkuusarvo vastaa puolta enimmäisarvosta. Se ei myöskään putoa heti nollaan vaan pienenee vähitellen. Isolux-kaaviot Isolux-kaavoissa pisteet, joiden valaistusvoimakkuus on sama, on yhdistetty viivalla (isolux-käyrällä). Suunnittelijan avuksi Jos valo kohtaa pinnan vinosti, keskimääräinen valaistusvoimakkuusarvo pienenee kohtaamiskulman mukaan. Kylttivalaisimien isolux-kaavioissa valaisimet sijoitetaan valaistun pinnan yläpuolelle. Etäisyys vaihtelee valaisimen tyypin ja kyltin koon mukaan. Seinä- ja puistovalaisimet sijoitetaan kaavion alareunaan. Ne valaisevat valaisimen alapuolella olevan alueen annetusta korkeudesta (=LPH) Korostusvalonheittimien isolux-kaavioissa valaisimet sijoitetaan kaavion vasempaan reunaan. Valonlähteen korkeus (LPH) ja alueen mitat ovat vain esimerkki mahdollisesta käyttökohteesta. LED-moduulien värinsävyt ja värintoistoindeksi Lämmin valkoinen K, Ra 80, 830 Neutraalin valkoinen K, Ra 80, 845 Värit Kaikki maalatut valaisimet ja niiden lisävarusteet on pohjakäsitelty kromatoinnilla ja sen jälkeen polyesterijauhemaalattu. Vakiopintakuvioinnit: musta (RAL 05) valkoinen (RAL 02) hopeanharamaa (värimalli saatavissa pyydettäessä) Myös muita värejä saatavissa. Suunnittelijan avuksi 111

112 Palvelu Internet Products Projects Company News Downloads Contact Imprint Meyerin Internet-sivustossa on saatavissa uusimmat tiedot yrityksestä, tuotteista ja projekteista. Latausosiossa on fotometriatiedostoja, tuotevalokuvia, teknisiä tietoja ja PDF-muotoisia tuoteluettelon sivuja. Näyttelyt Näyttelyosastoillamme voimme vaihtaa tietoja eri puolilta maailmaa tulevien kävijöiden kanssa. Asiakkaat pääsevät tutustumaan valaisintuotteisiimme ja niiden toimintaan käytännössä. Suunnittelijan avuksi Valaistussuunnittelutukemme palvelee kaikissa tarpeissa kylttien valaistuslaskelmista monimutkaisin valaistuskokonaisuuksiin. Tarvittaessa voimme visualisoida tulokset. 112 Palvelu Räätälöinti/erikoispintakäsittelyt Tässä luettelossa esitetyistä tuotteista on saatavissa myös erikoisversioita. Vakiovärien mustan, valkoisen ja hopeanharamaan lisäksi voimme toimittaa myös erikoisvärejä. Jos valaisimet asennetaan ympäristöön, jossa ne saattavat joutua tekemisiin meriveden kanssa, voimakkaasti emäksisiin ympäristöihin tai paikkoihin, joissa on käytössä kierrätettyä ja/ tai lannoitteita sisältävää vettä käyttävä kastelu- tai sprinklerijärjestelmä, on suositeltavaa käyttää kaksikerrosmaalausta, jossa polyesterijauhemaalikerroksen alle lisätään ylimääräinen kerros epoksijauhepohjamaalia. Korroosiokestävyyden takia kaikki valaisimemme on valmistettu vähäkuparisesta alumiiniseoksesta, jonka kuparipitoisuus on enintään 0,1 %. (EN AC AlSi12).

113 Hakemisto: Sähkönumero sivunumero Hakemisto: Sähkönumero - sivunumero Hakemisto: Sähkönumero - sivunumero 113

114 Hakemisto: Tuotenimi sivunumero Hakemisto: Tuotenimi sivunumero Arclight Ecoline Ecoline, seinäkiinnitysvarrella Ecospot... Ecospot Mini Ecovision Mini seinänpesijä Ecovision Mini seinänpesijä, seinäkiinnitysvarrella Ecovision seinänpesijä Ecovision seinänpesijä, seinäkiinnitysvarrella Facette B Facette C Fluxa A LED Fluxa AG LED Fluxa B Fluxa C Fluxa Mini Fluxa Mini LED, leveä valonjako Ground Power 20W Ground Power HIT 35W... Ground Power LED 5x1W Ground Power LED 5x3W Nightpath Seinään upotettu valaisin Nightspot A2 LED, pylväsasennukseen Nightspot A2 LED, sangalla Nightspot B Gobo -projektori Nightspot B LED, sangalla Nightspot B sangalla Nightspot C sangalla Superlight Compact Micro Superlight Compact Micro RGB Superlight Compact Mini Superlight Compact S Superlight Nano Superlight Nano Superlight Nano Superlight Twin Twin EL A - HIT Twin EL A - LED Twin EL C Hakemisto: Tuotenimi sivunumero
