1 Valaisimet

2 Blinkers Brands Kansikuva: Alex Giacomini Paino: Printfabriken, lokakuu 2014 Paperi: ProfiSilk 300 / 150 g

3 Sisällys IP20 KUVAKKEIDEN SELITYKSET 04 IK09 T5 CLASS I JULKISET TILAT Riippuvalaisimia ja kattoon tai seinään kiinnitettäviä valaisimia UPOTETTAVAT Upotettavia sisävalaisimia ALASVALOT Upotettavia ja suoraan kattoon asennettavia alasvaloja KOHDEVALAISIMET Valaisimia korostusvalaisuun TEOLLISUUS Valaisimia tehdasympäristöihin ULKOVALAISIMET Valaisimia ulkoympäristöihin VALONLÄHTEET Tarkista sopiva valonlähde valaisimen kuvauksesta PÖYTÄVALAISIN YHTEYSTIEDOT 116

4

5 ÄLYKÄSTÄ VALAISUA Uuden valaisinvalikoimamme tärkeimmät periaatteet ovat energiatehokkuus, käytettävyys ja muotoilu. Shakkipeli symboloi asiakaskohtaisia ratkaisujamme ja valaistusasiantuntijamme auttavat mielellään sinua tekemään parhaat mahdolliset siirrot valaistuksen toteutuksessa. Valaistuksenohjaus on tärkeää valaistuksen energiatehokkuuden ja miellyttävyyden parantamisessa. Tarjoamme tunnistimia kaikkiin mahdollisiin käyttötarkoituksiin yksittäisistä huoneista laajoihin langattomiin asennuksiin. Valitsemalla oikean valaisimen ja korkealaatuisen tunnistimen kaiken kattavasta valikoimastamme voit pienentää energiankulutusta jopa 80 %. Aura Light huolehtii ympäristöstä ja tarjoaa siksi kestäviä tulevaisuuden ratkaisuja. Jos vaadit myös korkeaa laatua, valinta on helppo.

6 Kuvakkeiden selitykset IP20 IP-luokitus. Ensimmäinen numero merkitsee pölysuojan luokitusta ja toinen jälkimmäinen numero kosteussuojan luokitusta IK09 Iskunkestävyys Saatavana hätävaloversio LED Yhteensopiva LED-valonlähteiden kanssa Pyöreä valonjako (alasvalo ja hieman ylösvaloa) T5 Yhteensopiva T5-loistelamppujen kanssa Suora valonjako (alasvalo) Keskisuuri tai kapea valonjako T8 Yhteensopiva T8-loistelamppujen kanssa Suora ja epäsuora valonjako (ylös- ja alasvalo) Valaisin kuuluu suojausluokkaan I ja se on maadoitettava CLASS I Symmetrinen valonjako CLASS II Valaisin kuuluu suojausluokkaan II, ja siinä on kaksoiseristys, minkä vuoksi valaisinta ei tarvitse maadoittaa Himmennettävä Sisäänrakennettu läsnäolo-ohjaus Built-in sensor 4

7

8 Julkiset tilat Aura Notum PE 8 Aura Notum CE 10 Aura Conspecto Ceiling & Wall 12 Aura Carlina PE 14 Aura Carlina CE 16 Aura Alpinia 18 IQ LED Valaisin 4255-N 20

9

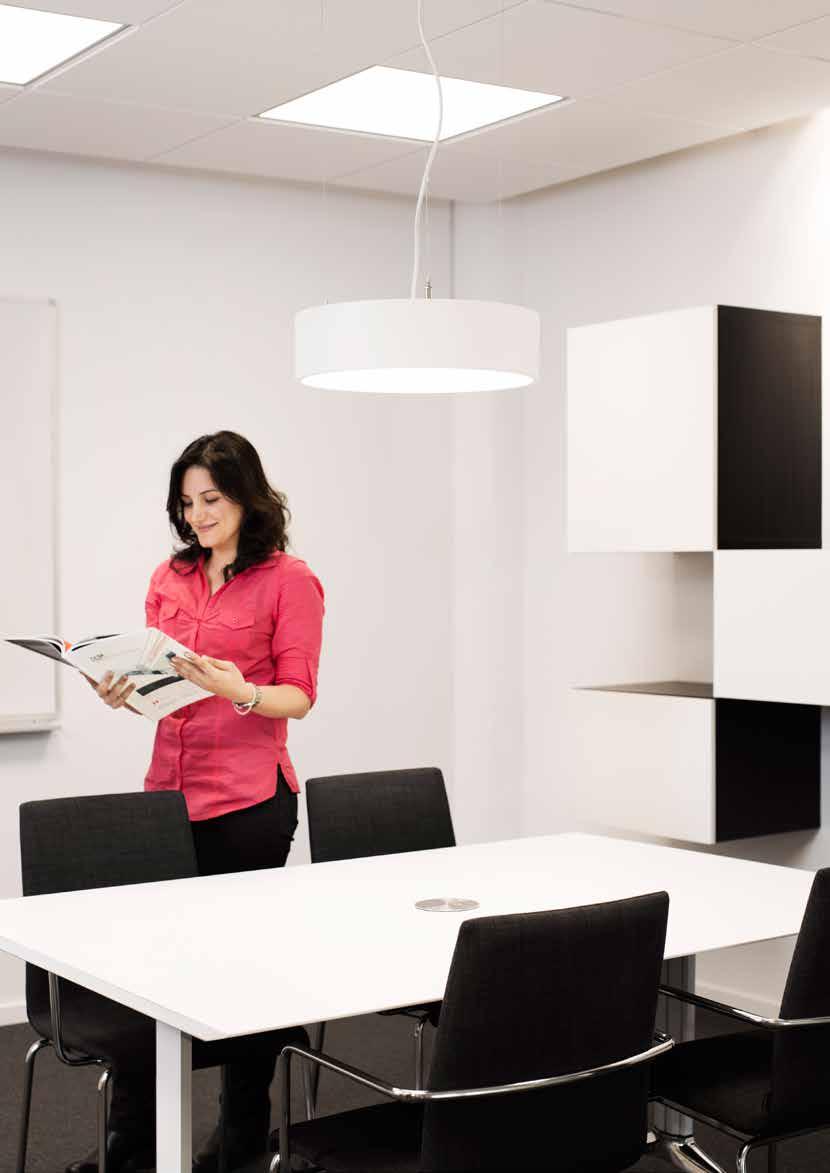

10 Julkiset tilat Aura Notum PE Ajattomasti muotoiltu ripustettava LED-valaisin Energiatehokas Erinomainen värintoisto DALI-tekniikka vakiona Tasainen valonjako 5 vuoden takuu Aura Notum PE on ripustettava tehokas LED-valaisin sisätiloihin. Valaisimen ulkopinta on elegantin valkoinen. Valaisin valaisee tasaisesti, ja siitä on saatavana eri kokoja ja kolme eri versiota: Aura Notum PE, Aura Notum CE (ks. s. 10) ja Aura Notum RE (ks. s. 32). IP20 LED CLASS I 8 Julkiset tilat Aura Notum PE

11 UPOTETTAVA VERSIO, KS. S. 32 KÄYTTÖYMPÄRISTÖT: toimistot, hotellit, kaupat, ravintolat ja julkiset tilat. MATERIAALI: Valaisinkotelo terästä ja alumiinia. RAL rakenne. Opaaliakryyli. PINTA-ASENNETTAVA VERSIO, KS. S. 10 ASENNUS JA LIITÄNTÄ: Kattokuppi ja vaijeriripustus sisältyvät toimitukseen. OSAT: LED-moduuli 3000K tai 4000K. DALI-tekniikka vakiona. CRI > 80. Valovirranalenema L70, tuntia. TEKNISET TIEDOT: 230 V, Hz, IP20. CE. TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Notum LED PE opaali 300 DALI, 3000K Notum LED PE opaali 430 DALI, 3000K , MALLIT Notum LED PE opaali 650 DALI, 3000K , Notum LED PE opaali 300 DALI, 4000K Notum LED PE opaali 430 DALI, 4000 K , Notum LED PE opaali 650 DALI, 4000 K , AURA NOTUM PE, Ø 300 AURA NOTUM PE, Ø 430 AURA NOTUM PE, Ø 650 cd/klm C0 C180 C90 C270 η = 74 % cd/klm C0 C180 C90 C270 η = 63 % cd/klm C0 C180 C90 C270 η = 69 % AURA NOTUM PE Ø 300 AURA NOTUM PE Ø 430 AURA NOTUM PE Ø 650 Aura Notum PE Julkiset tilat 9

12 Julkiset tilat Aura Notum CE Pinta-asennettava hyvä LED-yleisvalaisin Energiatehokas Erinomainen värintoisto DALI-tekniikka vakiona Tasainen valonjako 5 vuoden takuu Aura Notum CE on tyylikäs pinta-asennettava LED-valaisin. Valaisin on tehokas, mikä sopii hyvin sisätiloihin. Valaisimen ulkopinta on elegantin valkoinen. Valaisin valaisee tasaisesti, ja siitä on saatavana eri kokoja ja kolme eri versiota: Aura Notum PE (ks. s. 8), Aura Notum CE ja Aura Notum RE (ks. s. 32). IP20 LED CLASS I 10 Julkiset tilat Aura Notum CE

13 KÄYTTÖYMPÄRISTÖT: toimistot, hotellit, kaupat, ravintolat ja julkiset tilat. MATERIAALI: Valaisinkotelo terästä ja alumiinia. RAL Opaaliakryyli. ASENNUS JA LIITÄNTÄ: Pinta- UPOTETTAVA VERSIO, KS. S. 32 asennettava. Saatavana pintakaapelointi. Säädettävät kiinnikkeet valaisimen yläpuolella helpottavat asentamista epätasaiselle alustalle. OSAT: LED-moduuli 3000K tai 4000K. DALI-tekniikka vakiona. CRI > 80. Valovirranalenema L70, tuntia. SAATAVANA MYÖS RIPUSTETTAVANA, KS. S. 8 TEKNISET TIEDOT: 230 V, TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Hz, IP20. CE. Notum LED CE opaali 195, 3000K , Notum LED CE opaali 300 DALI, 3000K MALLIT Notum LED CE opaali 430 DALI, 3000K , Notum LED CE opaali 650 DALI, 3000K , Notum LED CE opaali 195 DALI, 4000K , Notum LED CE opaali 300 DALI, 4000K Notum LED CE opaali 430 DALI, 4000K , Notum LED CE opaali 650 DALI, 4000K , AURA NOTUM CE Ø 195 AURA NOTUM CE, Ø 300 AURA NOTUM CE, Ø 430 AURA NOTUM CE, Ø 650 cd/klm C0 C180 C90 C270 η = 68 % cd/klm C0 C180 C90 C270 η = 74 % 4 cd/klm C0 C180 C90 C270 η = 63 % cd/klm C0 C180 C90 C270 η = 69 % AURA NOTUM CE Ø 195 AURA NOTUM CE Ø 300 AURA NOTUM CE Ø 430 AURA NOTUM CE Ø 650 Aura Notum CE Julkiset tilat 11

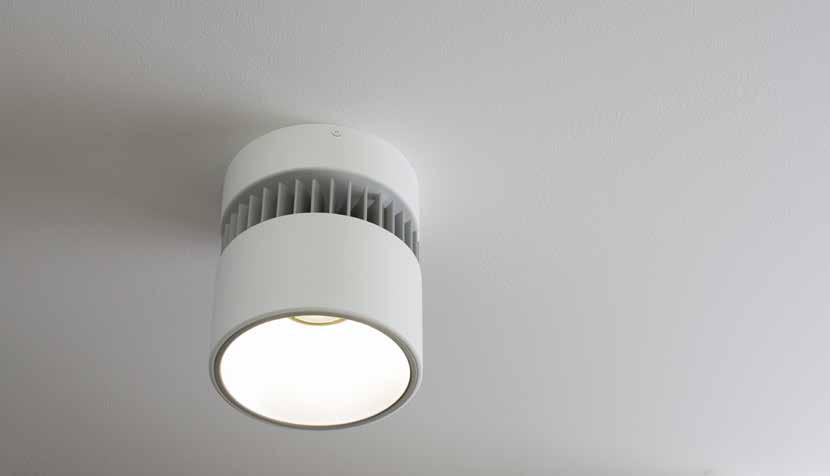

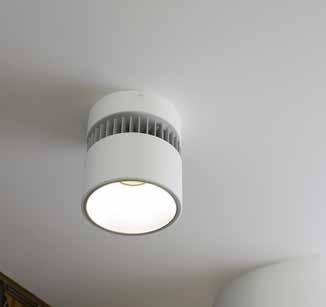

14 Julkiset tilat Aura Conspecto Ceiling & Wall Pinta-asennettava, energiatehokas LED-alasvalo Vaihdettava LED-valonlähde Energiatehokas Erinomainen värintoisto Saatavana DALI-versio 5 vuoden takuu Aura Conspecto Ceiling & Wall on pinta-asennettava alasvalo, joka kiinnitetään tiiviisti katon tai seinän pinnalle ja jossa on vaihdettava Aura CompoLED Long Life -LED-moduuli. Valaisin on varustettu bajonettilampunpidikkeellä, joka helpottaa valonlähteen vaihtamista. Aura Conspecto Ceiling & Wall on erinomainen vaihtoehto, joka tarjoaa hyvää valaistusta ja säästää energiaa. Sekä katto- että seinäversio on saatavana IP-luokituksella 54 (ks. s. 94). IP20 LED CLASS I 12 Julkiset tilat Aura Conspecto Ceiling & Wall

15 TEHOKAS JÄÄHDYTYSLAIPPA MAKSIMOI ENERGIATEHOKKUUDEN KÄYTTÖYMPÄRISTÖT: toimistot, hotellit, kaupat, ulkokatokset ja julkiset tilat. MATERIAALI: Valaisinkotelo terästä ja alumiinia. RAL Jäähdytyslaippa anodisoitua alumiinia. ASENNUS JA LIITÄNTÄ: Pinta-asennus kattoon tai seinään. Kattoversiossa on tilaa ulkopuolisille johtoliitännöille. OSAT: Aura CompoLED Long Life (ks. s. 110). Saatavana 3000K ja 4000K. DALI versiossa vaihtoehtoina on vakiovirtatasot 700 ma/21 W ja 350 ma/11 W. CRI > 80. Tilauksesta pistotulpalla. TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO TEKNISET TIEDOT: 230 V, Hz, IP20. Kanta G46d. Suojausluokka I. CE. Conspecto CE , MALLIT Conspecto CE DALI , Conspecto WA , Conspecto WA DALI , Huomioi, että CompoLED Long Life -valonlähteet on tilattava erikseen. Lisätietoa on CompoLED-valojen tuotelehdellä tuoteluettelon lopussa sivulla 110. Arvot perustuvat Aura CompoLED Long Life 4000K:hon. HUOM! Aura CompoLED Long Life, järjestelmän teho 25 W ja 3000 lm saatavana tammikuusta 2015 alkaen. Merkintä QuickChange tarkoittaa, että valaisin on moduulipohjainen ja LEDvalonlähde voidaan vaihtaa helposti. AURA CONSPECTO CEILING & WALL 190 JA AURA COMPOLED LONG LIFE 60 Ø Ø AURA CONSPECTO CEILING AURA CONSPECTO WALL Aura Conspecto Ceiling & Wall Julkiset tilat 13

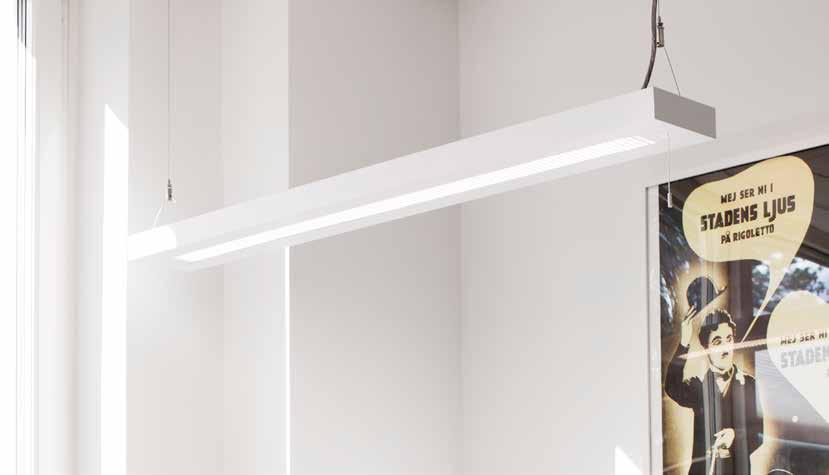

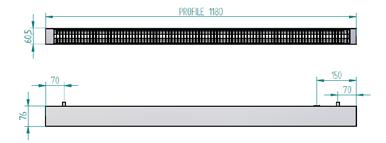

16 Julkiset tilat Aura Carlina PE Tyylikäs ripustusvalaisin Vaihdettava LED-valonlähde Energiatehokas Erinomainen värintoisto Saatavana yhdellä, kahdella ja kolmella valonlähteellä 5 vuoden takuu Aura Carlina PE on riippuvalaisin sisätiloihin. Sen ajaton ja selkeä muotokieli sopivat erinomaisesti esimerkiksi toimistoon. Valaisimesta on saatavana kolme versiota: Aura Carlina PE, Aura Carlina CE (ks. s. 16) ja Aura Carlina RE (ks. s. 32). IP20 LED T5 CLASS I 14 Julkiset tilat Aura Carlina PE

17 AURA CARLINA -VALAISIMEN UPOTETTAVA VERSIO, KS. S. 32. KÄYTTÖYMPÄRISTÖT: toimistot, koulut, julkiset tilat, vastaanotot ja kaupat. MATERIAALI: Valaisimen runko pursotettua alumiinia. RAL ASENNUS JA LIITÄNTÄ: Ripustettava. Läpinäkyvä liitäntäjohto. Johdon pituus: 2,5 m. Kattokuppi tulee mukana, ks. mitat alta. MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) Aura Carlina PE, valonlähteenä UltiLED VALAISIMEN VALOVIRTA (lm) KAPEA VERSIO VALAISIMEN TEHOKKUUS (lm/w) PAI- NO (kg) TUOTE- NRO Carlina PE 1x17/28W 16, , Carlina PE 1X17/28W SWD/DALI 16, , Carlina PE 2x17/28W , Carlina PE 3x17/28W , Carlina PE 3x17/28W SWD/DALI , Carlina PE 3x17/28W PS , Carlina PE 3x17/28W 15 o PS , Aura Carlina PE, valonlähteenä T5 Eco Saver Carlina PE 2x25/28W , Carlina PE 2x25/28W SWD/DALI , Carlina PE 2x25/28W PS , Lisätietoa UltiLED- ja Eco Saver 3000K ja 4000K versioista löytyy valonlähteiden osiosta luettelon lopussa sivuilta 98 ja 106. Huomioi, että Long Life -valonlähteet on tilattava erikseen. Lisätietoa on UltiLED- ja T5 Eco Saver -valonlähteiden osioissa tuoteluettelon lopussa sivuilla 98 ja 106. Arvot perustuvat UltiLED 17W, 3000K- ja T5 Eco Saver 25W, 3000K -valonlähteisiin. OSAT: Aura UltiLED Long Life tai Aura T5 Eco Saver Long Life (ks. s. 98 ja 106). Saatavana DALI-ohjattavana. PS (pull switch) on vetokytkin, jolla voidaan sytyttää, sammuttaa ja himmentää. TEKNISET TIEDOT: 230 V, Hz, IP20. CE. TYYPPI PITUUS (mm) LEVEYS (mm) KORKEUS (mm) C-C (mm) Carlina LED PE 1x17 W/1x17 SWD/DALI , Carlina LED PE 2x17 W W L C-C Carlina LED PE 3x17 W/3x17 SWD/DALI/3x17 PS Carlina T5 PE 2x25 W/2x25 W SWD/DALI/2x25 W PS H 150 MM KATTOKUPPI AURA CARLINA PE, YHDELLÄ VALONLÄHTEELLÄ L C-C Ø 80 H 45 W AURA CARLINA PE, KAHDELLA TAI KOLMELLA VALONLÄHTEELLÄ Aura Carlina PE Julkiset tilat 15

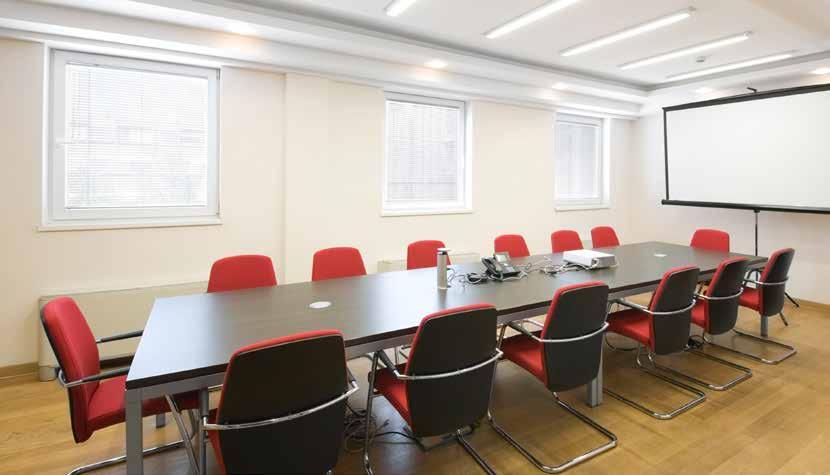

18 Julkiset tilat Aura Carlina CE Linjakas, pinta-asennettava valaisin sisätiloihin Vaihdettava LED-valonlähde Energiatehokas Erinomainen värintoisto Epäsymmetrinen valonjako 5 vuoden takuu Aura Carlina CE on pinta-asennettava linjakas valaisin sisätiloihin. Saatavana on versio, joka jakaa valon epäsymmetrisesti, eli valonlähde on 15 asteen kulmassa, minkä ansiosta valaisin sopii esimerkiksi kirjoitustaulun valaisuun (40 cm:n seinäkiinnikkeellä) ja käytävän valaisuun (4 cm:n seinäkiinnikkeellä). Valaisimesta on saatavana kolme versiota: Aura Carlina PE (ks. s. 14), Aura Carlina CE ja Aura Carlina RE (ks. s. 32). IP20 T5 LED CLASS I 16 Julkiset tilat Aura Carlina CE

19 KÄYTTÖYMPÄRISTÖT: toimistot, hotellit, julkiset tilat, käytävät ja koulut. MATERIAALI: Valaisimen runko pursotettua alumiinia. RAL AURA CARLINAN RIPUSTETTAVA VERSIO, KS. S. 14 AURA CARLINAN UPOTETTAVA VERSIO, KS. S. 32 ASENNUS JA LIITÄNTÄ: Kiinnitetään katon pinnalle tai seinälle (erikseen tilattavalla seinäkiinnikkeellä). Käytä kohteesta riippuen lyhyttä seinäkiinnikettä käytävässä ja pitkää kirjoitustaululla. OSAT: AURA UltiLED Long Life (ks. s. 98). Saatavana DALIohjattavana. TEKNISET TIEDOT: 230 V, TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTE- NRO Hz, IP20. CE. Carlina CE, valonlähteenä UltiLED Carlina CE 1x17/28W 16, , MALLIT Carlina CE 1X17/28W 15 0 SWD/DALI Carlina CE 1X17/28W SWD/DALI 16, , , , Lisävarusteet Carlina-seinäkiinnike 4 cm (toimitetaan kaksoispakkauksena) 0,3 (x 2) Carlina-pidennyskiinnike 40 cm (toimitetaan kaksoispakkauksena) HUOM! Yhdistettävä aina Carlina-seinäkiinnikkeeseen 4 cm 0,3 (x 2) Lisätietoa UltiLED- ja Eco Saver 3000K ja 4000K versioista löytyy valonlähteiden osiosta luettelon lopussa sivuilta 98 ja 106. Huomioi, että Long Life -valonlähteet on tilattava erikseen. Lisätietoja on UltiLED-valonlähdettä käsittelevässä osiossa, alkaen sivulta 98. Arvot perustuvat UltiLED 17W, 3000K -valonlähteisiin. AURA CARLINA -SEINÄKIINNIKE, 4 CM AURA CARLINA CE AURA CARLINA -PIDENNYSKIINNIKE, 40 CM Aura Carlina CE Julkiset tilat 17

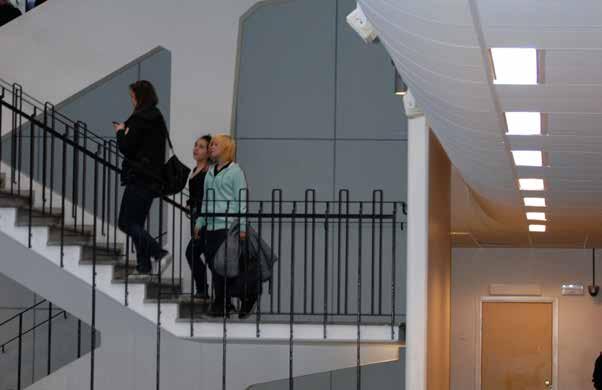

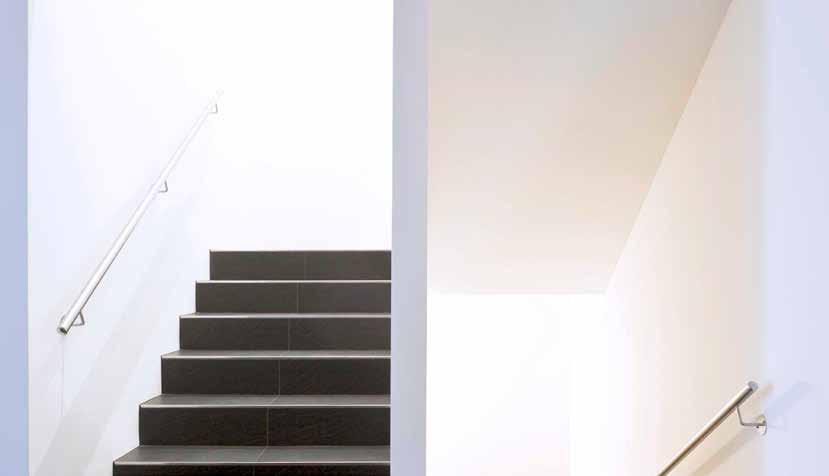

20 Julkiset tilat Aura Alpinia Älykästä valaisua porraskäytävässä Syttyy heti täydellä teholla havaitessaan liikettä. Säädettävä perusvalaistustaso Tasainen valonjako, 144 lediä Akullinen versio HF-tunnistin näkymättömissä valaisimen sisällä Helppo kiinnitys ja asennus Elegantisti muotoiltu Aura Alpinia on täydellinen valinta seinä- tai kattovalaisimeksi. LED-tekniikka mahdollistaa IP65 nopean sytytyksen ympäristön lämpötilasta riippumatta. Aura Alpiniasta on saatavana myös versio, jossa on sisäänrakennettu tunnistin. Havaitessaan liikettä HF-tunnistin sytyttää valon täydellä teholla. Tunnistimella varustetussa valaisimessa on myös asetettu aikaviive. Hämärän laskeutuessa perusvalo voidaan sytyttää 10, 20 tai 30 %:n teholla. Luksiasetukset estävät sytytykset päiväsaikaan. Saatavana master-versiona, LED akullisena master-versiona ja slave-versiona. IK09 Built-in sensor CLASS II 18 Julkiset tilat Aura Alpinia

21 TYYPPI Alpinia Sensor LED-valaisin master, 3000K JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTE- NRO , KÄYTTÖYMPÄRISTÖT: portaikot, käytävät, toimistot ja odotushuoneet. MATERIAALI: Iskunkestävä rakenne, valmistettu polykarbonaatista, IK09 ja IP65. ASENNUS JA LIITÄNTÄ: Pintaasennettava kattoon tai seinään. Kohokkeet mahdollistavat tasaisen kiinnityksen epätasaiselle pinnalle, esim. rappaukselle tai muuraukselle. Sähköliitäntä takaa tai sivulta lovesta. OSAT: Valaisin on moduulirakenteinen ja moduulien välisissä johdoissa on pikaliitännät, minkä ansiosta moduuleja voidaan tarvittaessa vaihtaa helposti. TEKNISET TIEDOT: V / AC 50 Hz. IK09. IP65. Mitat: 360 Ø. Akullinen versio toimii 3 tuntia verkkovirran katkettua. CE. Alpinia Sensor LED-valaisin master, 4000K , MALLIT Alpinia Sensor LED-valaisinmaster ja akku, 3000K , Alpinia Sensor LED-valaisinmaster ja akku, 4000K , LED-valaisin slave, 3000K , LED-valaisin slave, 4000K , Aura Alpinia Julkiset tilat 19

22 Julkiset tilat IQ LED-valaisin 4255-N Täydellinen valaistus rappukäytäviin, perusvalolla tai ilman Syttyy heti täydellä teholla havaitessaan liikettä. Tasainen valonjako, 98 lediä Miellyttävä, jatkuva 10 %:n perusvalo HF-tunnsitin näkymättöämissä valaisimen sisällä Suojausluokka II, maadoitusta ei tarvita Jälkipaloaika, kantama, herkkyys ja valon määrä helppo asettaa IQ LED-valaisin 4255-N voidaan kiinnittää kattoon tai seinään. LED-tekniikan ansiosta valot syttyvät erittäin IP54 nopeasti ympäristön lämpötilasta riippumatta. Mallissa on sisäänrakennettu HF-tunnistin. Havaittuaan liikkeen tunnistin sytyttää valonlähteen, joka palaa asetetun ajan. Säädettävä luksitaso ehkäisee tarpeettomia sytytyksiä. Valittavana on lisäksi 10 %:n perusvalo, joka syttyy IK09 CLASS II LED automaattisesti, kun alkaa hämärtää ja ympäristön valon voimakkuus laskee alle 100 luksin. Valonlähteen muotoilu on ajaton. Muutaman Built-in sensor senttimetrin valaisinta leveämpi kehys peittää vanhojen valaisinten jättämät jäljet ja reiät. 20 Julkiset tilat IQ LED-valaisin 4255-N

23 MALLI TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTE- NRO IQ-4255-N, 3000K , KÄYTTÖYMPÄRISTÖT: portaikot, pesutuvat, varastot, kellaritilat ja käytävät. MATERIAALI: Iskunkestävä rakenne. Kehikko ja kupu polykarbonaattia. ASENNUS JA LIITÄNTÄ: Kohokkeet mahdollistavat tasaisen kiinnityksen epätasaiselle pinnalle, esim. rappaukselle tai muuraukselle. Sähköliitäntä takakautta tai sivulta lovesta. OSAT: Valaisin on moduulirakenteinen ja moduulien välisissä johdoissa on pikaliitännät, minkä ansiosta moduuleja voidaan tarvittaessa vaihtaa helposti. TEKNISET TIEDOT: V / AC 50 Hz. IK09. IP54. Mitat: 320 Ø. CE. IQ LED-valaisin 4255-N Julkiset tilat 21

24 Upotettavat Aura Lunaria ja Aura Lunaria Pro 24 Aura Concelo 28 Aura Notum RE 30 Aura Carlina RE 32

25

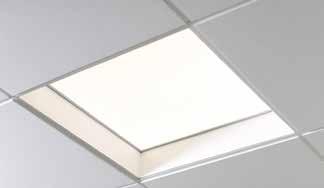

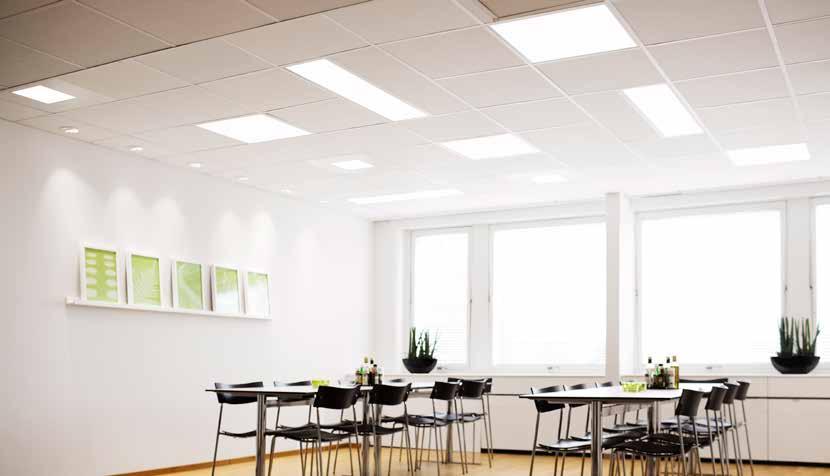

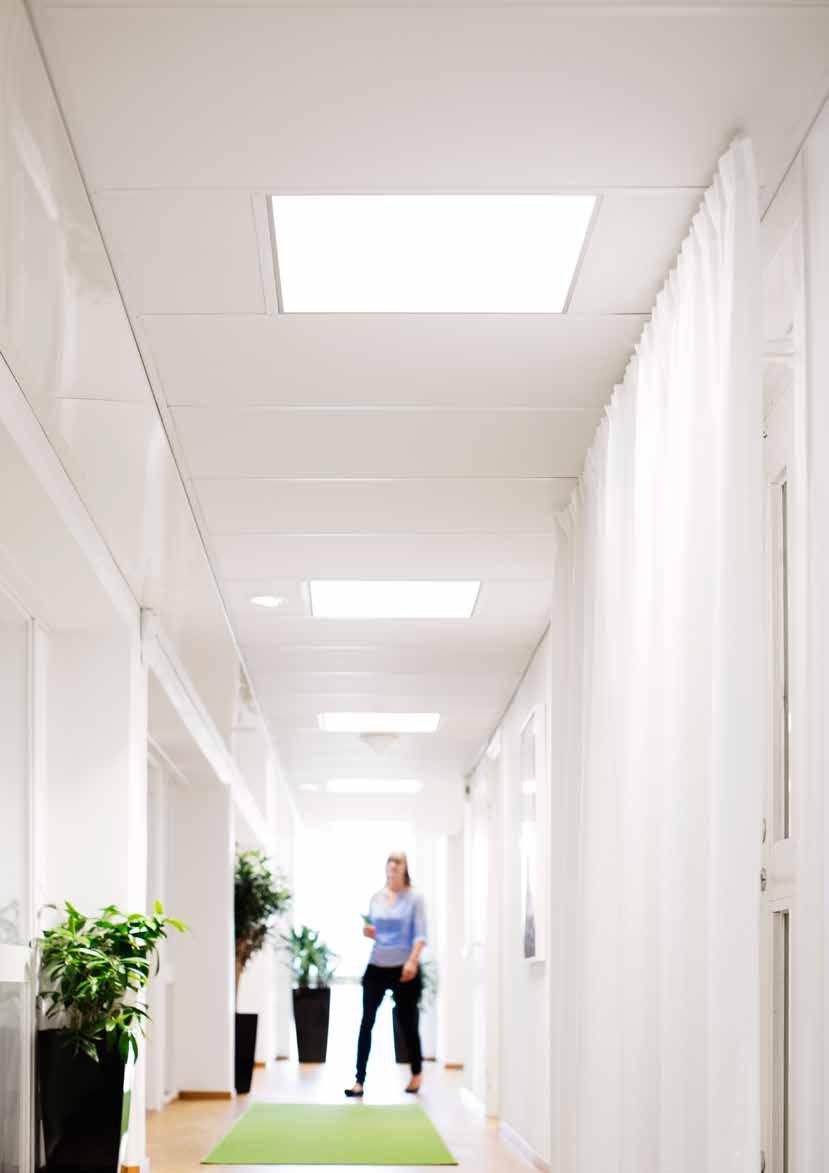

26 Upotettavat Aura Lunaria ja Aura Lunaria Pro LED-ratkaisu kattoon, jonka asennussyvyys on matala Kevyt tunnin polttoaika DALI-tekniikka vakiona Sopii kattoon, jonka asennussyvyys on matala Aura Lightin LED-paneelit Lunaria ja Lunaria Pro ovat tehokkaita ja miellyttävästi valaisevia valaisimia. Lunaria Pro on kehitetty erityisesti kohteisiin, joissa häikäisemätön valaistus on tärkeää (UGR < 19). Ohuet LED-paneelit on helppo asentaa, ja ne valaisevat tasaisesti paneelin koko alapinnan laajuudelta. Olemme kehittäneet LED-paneeleille joukon lisätarvikkeita, joilla voit luoda yksilöllisen valaistuksen. IP40 CLASS I LED 24 Upotettavat Aura Lunaria ja Aura Lunaria Pro

27 AURA LUNARIA, AURA LUNARIA PRO JA AURA LUNARIA PRO MINI. AURA LUNARIA SKYLIGHT VERSION AURA LUNARIA PRO XXXXX XXXXXX XXX KÄYTTÖYMPÄRISTÖT: toimistot, koulut ja muut yleiset tilat. Aura Lunaria Pro soveltuu erityisesti päätetyöskentelyyn standardin EN mukaisesti. MATERIAALI: kehys valkoiseksi lakattua alumiinia, RAL ASENNUS JA LIITÄNTÄ: mukana toimitetaan 2,5 m:n johto, jossa pistotulppa, ja 2,5 m:n DALIjohto. OSAT: LED-paneeli, 3000K ja 4000K. DALI. TEKNISET TIEDOT: IP40 (HUOM! Aura Lunaria Pro Mini, IP20) V AC, Hz, SDCM < 4. Ympäristön lämpötila: CRI > 80. Polttoaika tuntia (L70B10 25 C Ta) ENEC. Aura Lunaria UGR < 22 ja Aura Lunaria Pro UGR < 19 CE. AURA LUNARIA PRON MITAT AURA LUNARIA PRO 620 X 620 MM AURA LUNARIA PRO 595 X 595 MM AURA LUNARIA 595X595, 3000 K AURA LUNARIA PRO 595 x 595, 3000K AURA LUNARIA PRO X 307 MM cd/klm C0 C180 C90 C270 η = 100 % cd/klm C0 C180 C90 C270 η = 100 % AURA LUNARIA PRO X 295 MM AURA LUNARIAN MITAT AURA LUNARIA 620 X 620 MM AURA LUNARIA 595 X 595 MM AURA LUNARIA PRO MINI 295 X 295 MM AURA LUNARIA X 307 MM AURA LUNARIA X 295 MM Aura Lunaria ja Aura Lunaria Pro Upotettavat 25

28 Aura Lunaria Aura Lunaria valaisee erittäin tehokkaasti, jopa 106 lm/w. Siksi se sopii täydellisesti tiloihin, joihin halutaan hyvä yleisvalaistus. TYYPPI JÄRJESTELMÄN TEHO (W) MITAT (mm) VALOVIRTA (lm) TEHOKKUUS (lm/w) TUOTE- NRO Aura Lunaria Lunaria 620 x 620, 4000K X 620 X 42, Lunaria 620 x 620, 3000K X 620 X 42, MALLIT Lunaria 595 x 595, 4000K X 595 X 42, Lunaria 595 x 595, 3000K X 595 X 42, Lunaria 1245 x 307, 4000K X 307 X 42, Lunaria x 307, 3000K X 307 X 42, Lunaria x 295, 4000K X 295 X 42, Lunaria x 295, 3000K X 295 X 42, Aura Lunaria Pro Aura Lunaria Pron optinen etumuovi on kehitetty erityisesti kohteisiin, joissa häikäisemätön valaistus on tärkeää (UGR < 19). TYYPPI JÄRJESTELMÄN TEHO (W) MITAT: (mm) VALOVIRTA (lm) TEHOKKUUS (lm/w) TUOTE- NRO Aura Lunaria Pro UGR < 19 Lunaria Pro 620 x 620, 4000K X 620 X 42, Lunaria Pro 620 x 620, 3000K X 620 X 42, MALLIT Lunaria Pro 595 x 595, 4000K X 595 X 42, Lunaria Pro 595 x 595, 3000K X 595 X 42, Lunaria Pro x 307, 4000K X 307 X 42, Lunaria Pro x 307, 3000K X 307 X 42, Lunaria Pro x 295, 4000K X 295 X 42, Lunaria Pro x 295, 3000K X 295 X 42, Aura Lunaria Pro Mini Pienien ulkomittojensa ansiosta Aura Lunaria Pro Mini toimii kuin pieni LED-paneeli tai alasvalo (UGR < 19). IP20. TYYPPI JÄRJESTELMÄN TEHO (W) MITAT: (mm) VALOVIRTA (lm) TEHOKKUUS (lm/w) TUOTE- NRO MALLIT Aura Lunaria Pro Mini Lunaria Pro Mini 295 x 295, 4000K X 295 X Lunaria Pro Mini 295 x 295, 3000K X 295 X Upotettavat Aura Lunaria ja Aura Lunaria Pro

29 Lisävarusteet Lisätarvikkeiden avulla voit luoda ainutlaatuisen valaistuksen. Tarkista alta tarjoamamme vaihtoehdot, kuten pyöristetyt kulmat tai täysin pyöreä valoaukko. Skylight-moduuli luo illuusion kattoikkunasta ja tuo huoneeseen uuden ulottuvuuden. TYYPPI (mm) MITAT (mm) TUOTENRO Aura Lunaria, Aura Lunaria Pro ja Aura Lunaria Pro Mini -lisätarvikkeet Pinta-asennuskotelo Lunarialle 595 x 595, kuva x 610 x Pinta-asennuskotelo Lunarialle x 295, kuva x x Pinta-asennuskotelo Lunaria Pro Minille295 x 295, kuva x 310 x Skylight-moduuli Lunarialle 595 x 595, kuva x 605 x MALLIT Skylight-moduuli Lunarialle x 295, kuva x x Skylight-moduuli Lunaria Pro Minille 295 x 295, kuva 3 HUOM! Yhdistettävä tuotteeseen x 340 x Levykehys Aura Lunaria Pro Minille 295 x 295, 600 x 600. Kuva x 595 x Vahvikelevy kartongista Lunaria Pro Minin upotuskehikolle (tuotenro ) 595 x Kehikko Lunaria Pro Minin 295 x 295 upottamiseksi alakattoon, kuva x 330 x Levykehys Lunarian pyöreälle valoaukolle 600 x 600, 600 x 600. kuva x 595 x Levykehys neliönmuotoiselle valoaukolle pyöristetyin kulmin 600 x 600, kuva x 595 x AURA LUNARIA SKYLIGHT -MODUULI Aura Lunaria ja Aura Lunaria Pro Upotettavat 27

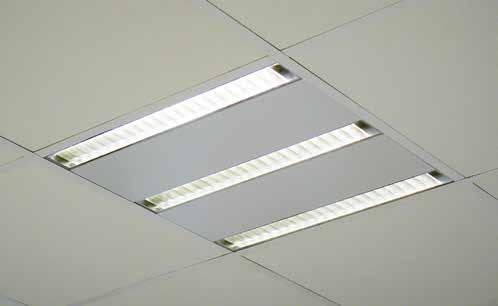

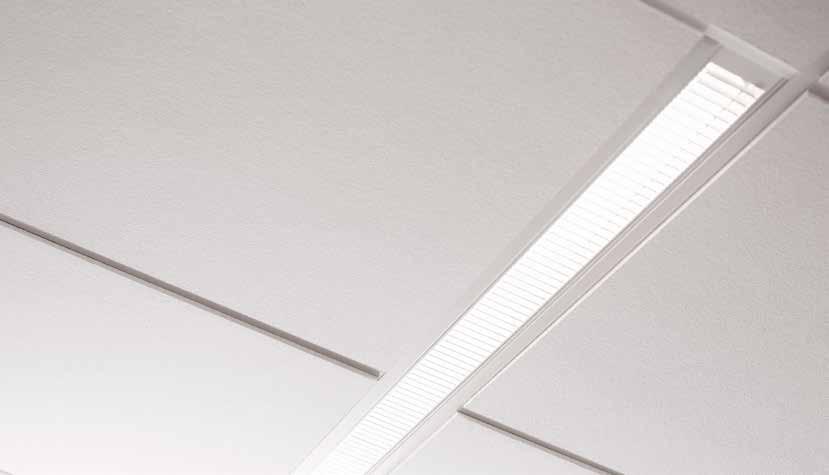

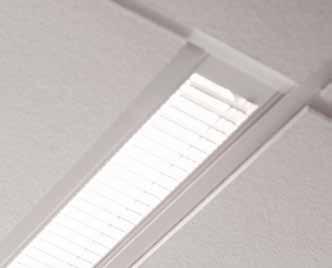

30 UPOTETTAVAT Aura Concelo Toimistovalaisin, valonlähteenä AURA UltiLED Long Life Vaihdettava valonlähde Energiatehokas Optimaalinen valonjako Helppo asennus 8 vuoden takuu Aura Concelo on energiatehokas huoltovapaa LED-valaisin sisätilojen valaisuun. Valaisin on varustettu Aura UltiLED Long Life -LED-valonlähteellä, minkä ansiosta voit päivittää valaistuksen helposti sen mukaan, kun LED-tekniikka kehittyy. IP20 CLASS I LED 28 Upotettavat Aura Concelo

31 KÄYTTÖYMPÄRISTÖT: toimistoihin, kokoushuoneisiin ja kouluihin. MATERIAALI: Kehikko galvanoitua teräslevyä (RAL 9010). Paraboliset heijastavat häikäisysuojat puolidiffuusia (MIRO5-hopea) terästä. ASENNUS JA LIITÄNTÄ: Upotettu asennus. Liitetään viisinapaiseen riviliittimeen enint. 2,5 mm 2. Wieland-liitin tai 2,5 m:n verkkojohto ja maadoitettu pistoke. Heijastussuojan turvallinen ja nopea asennus jousikiinnikkeillä. OSAT: Tuotteen mukana tulee himmennettävä DALI/DSI LED -ohjain. 350 ma 3 x 8 W PWMlähtösignaali tai 700 ma 2 x 18 W. Aura Concelo TYYPPI JÄRJESTELMÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO AURA UltiLED Long Life (ks. s. 98), 3 x 8 W tai 2 x 17 W (Ra > 80), 3000K tai 4000K. MALLIT 3 X 8 W DALI , X 8 W DALI-tunnistin , TEKNISET TIEDOT: 220 V-240V Hz, luokka I, IP20, CE. 2 X 17 W DALI , X 17 W DALI-tunnistin , Huomioi, että UltiLED Long Life -valonlähteet on tilattava erikseen. Lisätietoja on UltiLED-valonlähdettä käsittelevässä osiossa, alkaen sivulta 98. Arvot perustuvat UltiLED Long Life 4000K -valonlähteisiin, CRI > 80. LED-VALAISIN AURA CONCELO, 3 x 8 W / 2 x 17 W 595 mm mm 55 mm 595 mm AURA CONCELO, 3 X 8 W cd/klm C0 C180 C90 C270 η = 93 % 295 mm AURA CONCELO, 2 X 17 W Aura Concelo Upotettavat 29

32 UPOTETTAVAT Aura Notum RE Upotettu LED-valaisin sisätiloihin Energiatehokas Erinomainen värintoisto DALI-tekniikka vakiona Tasainen valonjako 5 vuoden takuu Aura Notum RE on monipuolinen ja tehokas valaisin. Se sopii sisätiloihin ja on erinomainen yleisvalaisin. Valaisimen korkeus on säädettävissä, mikä lisää joustavuutta. Valaisimesta on saatavana eri kokoja ja kolme eri versiota: Aura Notum PE (ks. s. 8), Aura Notum CE (ks. s. 10) ja Aura Notum RE. IP20 LED CLASS I 30 Upotettavat Aura Notum RE

33 ALASVALOVERSIO KÄYTTÖYMPÄRISTÖT: toimistot, hotellit, kaupat, ravintolat ja julkiset tilat. MATERIAALI: Valaisinkotelo terästä ja alumiinia. RAL rakenne. Etumuovi opaaliakryylia. RIPUSTETTAVA AURA NOTUM, KS. S. 8 PINTA-ASENNETTAVA AURA NOTUM, KS. S. 10 ASENNUS JA LIITÄNTÄ: Upotetaan klipsien avulla. Saatavana kaksi kokoa: 320: asennettavissa kahteen syvyyteen. 480: asennettavissa kolmeen syvyyteen. OSAT: LED-valonlähde 3000K tai 4000K. DALI-tekniikka vakiona. Valovirranalenema L70, tuntia. TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO TEKNISET TIEDOT: 230 V, Hz, IP20, CRI > 80. CE. Notum LED RE opaali 320 DALI, 3000K , Notum LED RE opaali 480 DALI, 3000K , MALLIT Notum LED RE opaali 320 DALI, 4000K , Notum LED RE opaali 480 DALI, 4000K , Lisävarusteet Vahvikelevy akustiseen alakattoon, Vahvikelevy akustiseen alakattoon, AURA NOTUM RE, Ø 320/480 REI ITYKSEN MITTA 300 Rei ityksen mitta AURA NOTUM RE, Ø 320 AURA NOTUM RE Ø 480 cd/klm C0 C180 C90 C270 η = 89 % Aura Notum RE Upotettavat 31

34 UPOTETTAVAT Aura Carlina RE Upotettava valaisin sisätiloihin Vaihdettava LED-valonlähde Energiatehokas Erinomainen värintoisto 5 vuoden takuu Aura Carlina RE on sisätiloihin tarkoitettu upotettava valaisin, jonka valkoinen lamellihäikäisysuoja tekee valaistuksesta miellyttävän. Saatavana on versio, joka jakaa valon epäsymmetrisesti, eli valonlähde on 15 asteen kulmassa, minkä ansiosta valaisin sopii esimerkiksi käytävän valaisuun. Valaisimesta on saatavana kolme versiota: Aura Carlina PE (ks. s. 14), Aura Carlina CE (ks. s. 16) ja Aura Carlina RE. IP20 T5 LED CLASS I 32 Upotettavat Aura Carlina RE

35 RIPUSTETTAVA VERSIO, KS. S. 14 KÄYTTÖYMPÄRISTÖT: toimistot, hotellit, julkiset tilat ja kaupat. MATERIAALI: Valaisimen runko pursotettua alumiinia. RAL rakenne. ASENNUS JA LIITÄNTÄ: Upotetaan kipsikattoon. Asennettavissa myös akustiseen alakattoon, reiän mitat x 60 mm, kuten aukeaman vasemmalla sivulla olevassa kuvassa (HUOM! päädyt irrotettu). OSAT: Aura UltiLED Long Life tai Aura T5 Eco Saver Long Life (ks. s. 98 ja 106). SWD/DALIohjaus saatavana. TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO TEKNISET TIEDOT: 230 V, Hz, IP20. CE. Aura Carlina RE, valonlähteenä UltiLED Carlina RE 1x17/28W SWD/DALI Carlina RE 2x17/28W SWD/DALI 16, , , Carlina RE 1x17/28W 15 o SWD/DALI 16, , MALLIT Carlina RE 2x17/28W 15 o SWD/DALI , Aura Carlina RE, valonlähteenä T5 Eco Saver Carlina RE 1x25/28W , Carlina RE 2x25/28W , Carlina RE 1x25/28W SWD/DALI Carlina RE 2x25/28W SWD/DALI , , Lisätietoa UltiLED- ja Eco Saver 3000K ja 4000K versioista löytyy valonlähteiden osiosta luettelon lopussa sivuilta 98 ja 106. Huomioi, että Long Life -valonlähteet on tilattava erikseen. Lisätietoa on UltiLED- ja T5 Eco Saver -valonlähteiden osioissa tuoteluettelon lopussa sivuilla 98 ja 106. Arvot perustuvat UltiLED 17W, 3000K- ja T5 Eco Saver 25W, 3000K -valonlähteisiin. AURA CARLINA RE Aura Carlina RE Upotettavat 33

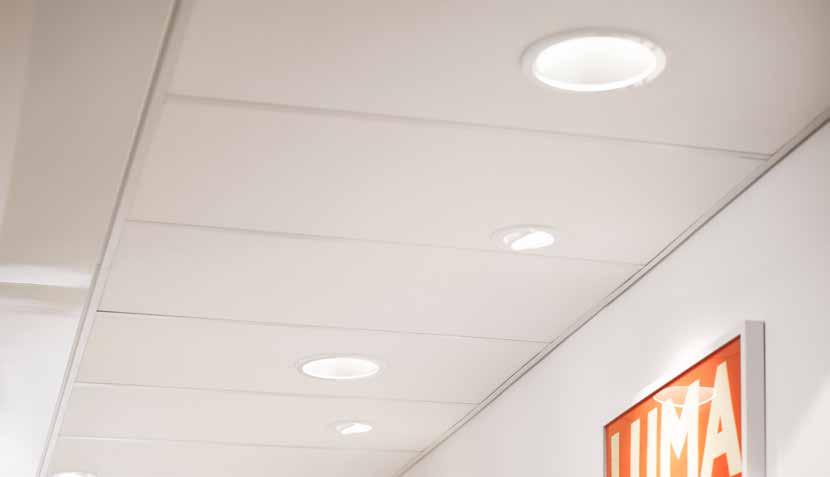

36 Alasvalot Aura Conspecto 36 Aura Aperius 40 Aura Petunia 44 Box GU10 46

37

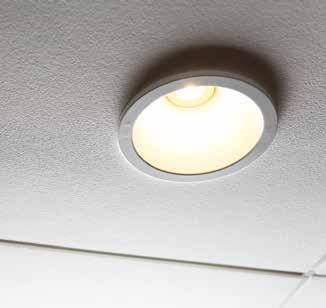

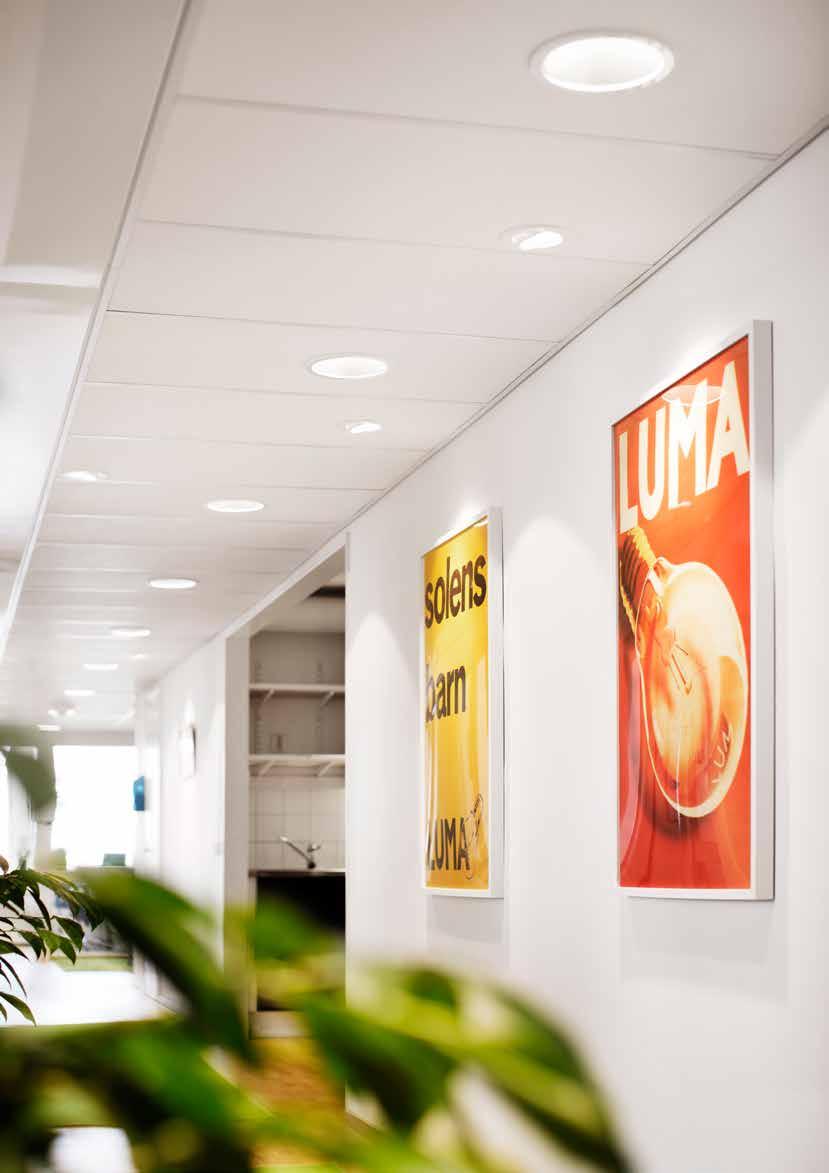

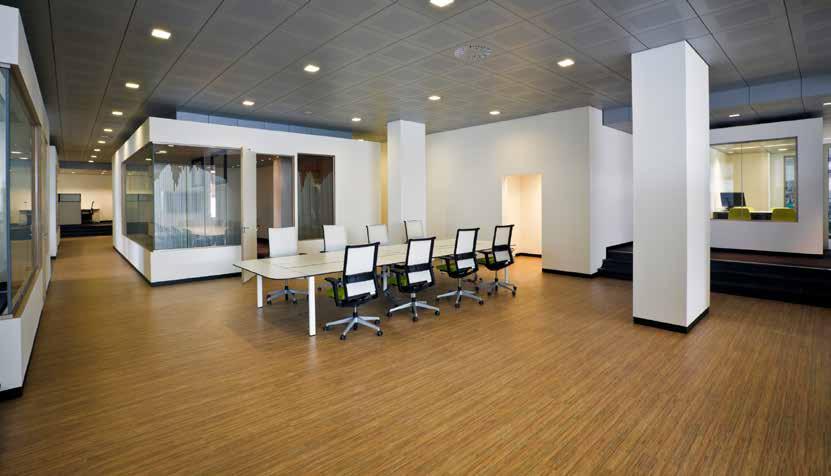

38 Alasvalot Aura Conspecto Energiatehokas Aura CompoLED Long Life -valonlähteellä varustettu LED-alasvalo. Vaihdettava LED-valonlähde Vähentää energiankulutusta jopa 70 % pienoisloistelamppuvalaisimiin verrattuna. Saatavana DALI-ohjattavana. 5 vuoden takuu Aura Conspecto on alasvalosarja, jossa käytetään vaihdettavaa LED-valonlähdettä Aura CompoLED Long Life. Valaisin on varustettu bajonettilampunpidikkeellä, joka helpottaa LEDmoduulin vaihtamista ja päivittämistä. Aura Conspecto on saatavana kahtena eri mallina, joista toisessa on anodisoitu alumiiniheijastin ja toisessa valkoiseksi maalattu heijastin. Suuritehoinen Aura Conspecto mahdollistaa pienen energiankulutuksen tinkimittä valon laadusta. IP20 CLASS II LED 36 Alasvalot Aura Conspecto

39 KÄYTTÖYMPÄRISTÖT: Käytävät, toimistot, hotellit, ravintolat, kaupat ja toimitilat. AURA CONSPECTO JOUSIKIINNIKE MATERIAALI: Koristeet/ valaisinkotelo pulverimaalattua teräslevyä. RAL Heijastin anodisoitua alumiinia. Softversiossa on valkoiseksi maalattu heijastin. Jäähdytyslaippa alumiinia. AURA CONSPECTO SOFT AURA CONSPECTO 190 AURA CONSPECTO 220 AURA CONSPECTO SOFT 190 AURA CONSPECTO SOFT 220 AURA CONSPECTO HUURRELASILLA ASENNUS JA LIITÄNTÄ: Upotetaan jousikiinnikkeiden avulla. OSAT: LED-ohjain, joka antaa 700 ma:n tai 350 ma:n vakiovirran. Johtojen uudelleen kytkennällä, virran voimakkuus 700 ma / 21 W voidaan vaihtaa virran voimakkuudeksi 350 ma / 11 W. Himmennettävä DALI-LED-kytkentäohje asennusohjeissa, jolla voidaan valita vakiovirtataso 700 ma tai 350 ma. On/Off versio, toimitetaan 2,5 m johdon ja pistokkeen kera. Aura CompoLED Long Life 120 o (ks. s. 110) on Aura Conspecton kanssa käytettäväksi tarkoitettu valonlähde. Värilämpötilat 3000K ja 4000K. Huurrettu peitelasi on saatavana kumpaankin Aura Conspecton kokoon (HUOM! ei sovi Aura Conspecto Soft -valaisimeen). Lisää lisätarvikkeita on saatavana pyynnöstä. TEKNISET TIEDOT: 230 V Hz, IP20. Pieni valmiusteho 0,3 W. Suojattu äkillisiltä sähköverkon jännitteen muutoksilta 4 kv:iin saakka. Suojausluokka II Kanta G46d. CE. REI ITYKSEN MITAT Ø MM / Ø MM 130/148 MM Merkintä QuickChange tarkoittaa, että valaisin on moduulipohjainen ja LEDvalonlähde voidaan vaihtaa helposti. Ø 190/220 MM KATON ENIMMÄISPAKSUUS ON 30 MM. AURA CONSPECTO JA AURA CONSPECTO SOFT Aura Conspecto Alasvalot 37

40 Aura Conspecto Aura Conspectossa on alumiiniheijastin, ja valonlähteet on tilattava erikseen. TUOTENU- MERO TYYPPI MALLIT Aura Conspecto -valaisinkotelo Aura Conspecto 190, 3000 K Aura Conspecto 190 DALI, 3000 K Aura Conspecto 220, 3000 K Aura Conspecto 220 DALI, 3000 K Aura Conspecto, valonlähteelle Aura CompoLED Long Life (HUOM! Valonlähde on tilattava erikseen, lisätietoa CompoLEDvalonlähteestä on s. 110). MALLIT Kaikki Conspecto-valaisinkotelot COMPOLED TUOTENRO VÄRILÄM- PÖTILA (K) K VIRRAN VOI- MAKKUUS (ma) VALAISIMEN JÄRJESTELMÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (190 x 220) Huomioi, että CompoLED Long Life -valonlähteet on tilattava erikseen. Lisätietoa on CompoLED-valojen tuotelehdellä tuoteluettelon lopussa sivulla 110. Arvot perustuvat Aura CompoLED Long Life, 3000K -valonlähteeseen. HUOM! Aura CompoLED Long Life, järjestelmän teho 25 W ja 3000 lm saatavana tammikuusta 2015 alkaen. Aura Conspecto Soft Aura Conspecto Soft -valaisimessa on valkoiseksi maalattu heijastin ja valmiiksi asennettu valonlähde. MALLIT TUOTENRO TYYPPI VÄRILÄM- PÖTILA (K) VIRRAN VOI- MAKKUUS (ma) VALAISIMEN JÄRJES- TELMÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) Aura Conspecto Soft Aura Conspecto Soft 190 DALI Aura Conspecto Soft Aura Conspecto Soft Aura Conspecto Soft Aura Conspecto Soft 190 DALI 4000 K Aura Conspecto Soft Aura Conspecto Soft 220 DALI HUOM! Aura CompoLED Long Life, järjestelmän teho 25 W ja 3000 lm saatavana tammikuusta 2015 alkaen. Mukana toimitetaan valonlähde. Lisävarusteet TUOTENRO TYYPPI Aura Conspecto, lisätarvikkeet MALLIT Huurrelasi Aura Conspecto 190 -VALAISIMEEN HUOM! Ei sovi Aura Conspecto Soft -valaisimeen Huurrelasi Aura Conspecto 220 -VALAISIMEEN HUOM! Ei sovi Aura Conspecto Soft -valaisimeen Vahvikelevy Aura Conspecto 190 -valaisimeen Vahvikelevy Aura Conspecto 220 -valaisimeen 38 Alasvalot Aura Conspecto

41

42 ALASVALOT Aura Aperius Energiatehokas Aura CompoLED Long Life -valonlähteellä varustettu LED-alasvalo Vaihdettava LED-valonlähde Täydellinen sarja upotettavia, osittain upotettavia ja säädettäviä alasvaloja Kapea, keskikokoinen tai laaja valonjako Saatavana DALI-ohjattavana. 5 vuoden takuu Aura Aperius on alasvalosarja, jossa käytetään vaihdettavaa LED-valonlähdettä Aura CompoLED Long Life. Aura Aperius on varustettu QuickChange -pikakiinnitysjärjestelmällä, jonka IP20 LED CLASS II ansiosta LED-moduulien vaihtaminen ja päivittäminen sujuu helposti. Aperius-sarjan valaisimet ovat energiatehokkaita ja tuottavat runsaasti valoa. 40 Alasvalot Aura Aperius

43 XXXXX XXXXXX XXX AURA APERIUS SR KÄYTTÖYMPÄRISTÖT: Käytävät, toimistot, kaupat, toimitilat, hotellit ja ravintolat. AURA APERIUS K, 350 ma AURA APERIUS R JA AURA COMPOLED LONG LIFE AURA APERIUS C JA AURA COMPOLED LONG LIFE AURA APERIUS SR JA AURA COMPOLED LONG LIFE Aura Aperius on saatavana kolmena eri perusversiona: Aperius R on perinteinen upotettu alasvalo. Aperius SR on osittain upotettava alasvalo, jossa Aura Compo LEDvalonlähteen koristeellinen lasiheijastin on osittain näkyvissä. Aperius C on upotettava säädettävä alasvalo, jonka valon tulokulmaa voidaan kääntää 20. Aura Aperius, valonlähteenä Aura CompoLED, on huomattavasti halogeeni- ja pienloisteputkivaihtoehtoja energiatehokkaampi alasvalo. Valaisin on myös kustannustehokkaampi. Yhdistettynä valaistuksenohjaustoimintoihin, läsnäolotunnistukseen ja mataliin himmennystasoihin se tarjoaa erittäin edullista suorituskykyä. Se on kompakti ratkaisu, joka sopii esteettisesti korkeatasoisiin tiloihin. AURA APERIUS K, 700 ma AURA APERIUS C MATERIAALI: Koristeet/ valaisinkotelo pulverimaalattua teräslevyä. RAL rakenne. Jäähdytyslaippa alumiinia. ASENNUS JA LIITÄNTÄ: Upotetaan jousikiinnikkeiden avulla. OSAT: LED-ohjain, joka antaa 700 ma:n tai 350 ma:n vakiovirran. Johtojen uudelleen kytkennällä virran voimakkuus 700 ma / 19 W voidaan vaihtaa virran voimakkuudeksi 350 ma / 9 W. Himmennettävä DALI- LED-ohjain, jolla voidaan valita vakiovirtataso 700 ma, 500 ma tai 350 ma. Aura CompoLED Long Life (ks. s. 110), jakokulma 12 o, 25 o tai 40 o, on Aura Aperiuksen kanssa käytettäväksi tarkoitettu valonlähde. Värilämpötilat 3000K tai 4000K. On/Off versiot toimitetaan 2,5 m johdon ja pistokkeen kera. TEKNISET TIEDOT: 230 V Hz, IP20. Käyttölaitteessa pieni 0,3 W:n valmiusteho. Ylijännitesuoja sähköverkon jännitteen muutoksilta 4 kv:iin saakka. Suojausluokka II Kanta G46d. CE. AURA APERIUS K, 350 ma AURA APERIUS K, 700 ma Merkintä QuickChange tarkoittaa, että valaisin on moduulipohjainen ja LEDvalonlähde voidaan vaihtaa helposti. AURA APERIUS K, 350 ma AURA APERIUS K, 700 ma Aura Aperius Alasvalot 41

44 Aura Aperius -valaisinkotelo TUOTENRO TYYPPI MITAT K x Ø (mm) REI ITYKSEN MITAT Ø (mm) Aura Aperius R 108 X MALLIT Aura Aperius R DALI 108 X Aura Aperius SR 79 X Aura Aperius SR DALI 79 X Aura Aperius C 108 x Aura Aperius C DALI 108 x Aura Aperius, valonlähteenä Aura CompoLED Long Life AURA COMPOLED -TUOTENRO HEIJASTIN- TYYPPI VÄRILÄM- PÖTILA (K) VIRRAN VOIMAK- KUUS VALAISIMEN JÄRJESTELMÄN TEHO (W) VALAISIMEN VALOVIRTA, LÄMMIN LED (lm) VALAISIMEN TEHOKKUUS (lm/w) VALON VOI- MAKKUUS (cd) MALLIT Kaikki Aperiusvalaisinkotelot (Aura Aperius, Aura Aperius R, Aura Aperius SR ja Aura Aperius C) , , , , , , noin 350 ma 11 W 950 lm noin 700 ma 21 W lm noin 350 ma 11 W lm noin 700 ma 21 W lm noin 350 ma 11 W 950 lm noin 700 ma 21 W lm noin 350 ma 11 W lm noin 700 ma 21 W lm noin 350 ma 11 W 950 lm noin 700 ma 21 W lm noin 350 ma 11 W lm noin 700 ma 21 W lm Lisävarusteet Vahvikelevy *Huomioi, että CompoLED Long Life -valonlähteet on tilattava erikseen. Lisätietoa on CompoLED-valojen tuotelehdellä tuoteluettelon lopussa sivulla 110. HUOM! Aura CompoLED Long Life, järjestelmän teho 25 W ja 3000 lm saatavana tammikuusta 2015 alkaen. Ø 142 REI ITYKSEN MITTA Ø 130 Ø 142 REI ITYKSEN MITTA Ø ,5 AURA APERIUS SR R: 4,5 / C: 3,5 5,5 AURA APERIUS R & AURA APERIUS C 42 Alasvalot Aura Aperius

45 KUVAN VALAISIN ON PROTOTYYPPI.

46 ALASVALOT Aura Petunia Miellyttävästi valaisevat LED-alasvalot Energiatehokas Korkea valaistusmukavuus Saatavana DALI-ohjattavana. 5 vuoden takuu Aura Petunia on sarja laadukkaita ja tehokkaita LED-alasvaloja. Kattavalla tuoteperheellä hillittyä ja häikäisemätöntä valaistusta ja niitä on saatavana neljänä eri kokona, mikä mahdollistaa sekä hyvän yleis- että kohdevalaistuksen. IP20 CLASS II LED 44 Alasvalot Aura Petunia

47 KÄYTTÖYMPÄRISTÖT: Yleiset tilat, toimistot, kaupat ja käytävät. MATERIAALI: Valaisinkotelo ja eturengas alumiinivalua. Heijastin alumiinia. MALLIT TYYPPI ASENNUS JA LIITÄNTÄ: Keskikokoinen ja suuri valaisin voidaan asentaa helposti alakattoon kahden varren avulla. Koot mini ja pieni asennetaan alakattoon helposti kahdella lehtijousella, joita painetaan läpiviennin ajan ja jotka asettuvat alakaton yläpuolelle. Mukana tulee valmiiksi asennettu ohjain. On/Off versio toimitetaan 2,5 m johdon ja pistokkeen kera. OSAT: Saatavana DALIohjattavana. Valonlähde: Zhaga LED 3000/4000 K. TEKNISET TIEDOT: 230 V Hz. IP20. Suojausluokka II CE. JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) 99,98 %:SESTI ALUMIINISTA VALMISTETTU HEIJASTIN, JOSSA BAJONETTIKANTA JA KARKAISTU ETULASI. VALAISIMEN TEHOKKUUS (lm/w) REIITYK- SEN MITAT (mm) TUOTE- NRO Aura Petunia mini , 3000 K Aura Petunia mini SWD/DALI, 3000 K Aura Petunia small , 3000 K Aura Petunia small SWD/DALI, 3000 K Aura Petunia medium-2600/ U/HF/ 830, 3000 K Aura Petunia medium-2600/u/hfc/ 830/SWD/ DALI, 3000 K Aura Petunia large-4450/u/hf/830, 3000 K Aura Petunia large-4450/ U/HFC/ 830/SWD/ DALI, 3000 K Aura Petunia mini ,2W, 4000K Aura Petunia mini SWD/DALI. 13,2W,4000K Aura Petunia small , 19,5W, 4000K Aura Petunia small SWD/DALI, 19.5W, 4000K Aura Petunia medium-2600/u/hf/840, 23.8W,4000K Aura Petunia medium-2600/u/hfc/840/swd/ DALI, 4000K Aura Petunia large-4450/u/hf/840, 52.8W, 4000K Aura Petunia medium -4450lm/U/HFC/840/ SWD/DALI, 4000K TYYPPI MITAT (mm) TUOTENRO LISÄTARVIKKEET Aura Petunia-lisätarvikkeet Aura Petunia large -vahvikelevy reiänhalk. 190, kuva 1 595x Aura Petunia medium -vahvikelevy reiänhalk. 150, kuva 1 595x Aura Petunia small -vahvikelevy reiänhalk. 110, kuva 1 595x Aura Petunia mini -vahvikelevy reiänhalk. 75, ulkohalk. 200, kuva 2 Halk Aura Petunia Alasvalot 45

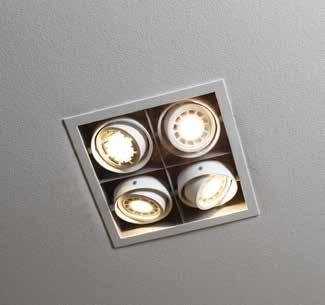

48 ALASVALOT BOX GU10 Tyylipuhdas valaisin suunnattavilla valonlähteillä. Vaihdettavat valonlähteet Yhteensopiva sekä LED-valonlähteen että GU10-halogeenivalonlähteen kanssa. Valkoinen rakennelakka (RAL 9016) Saatavana neljä kokoa Helppo asentaa BOX GU10 on joustava alasvalosarja, joka on yhteensopiva uuden sukupolven LED-valonlähteiden kanssa. Valaisin on varustettu GU10-LED-lampuilla tai halogeenilampuilla, ja se IP20 LED CLASS II on saatavana neljässä koossa. Suosittelemme laadukkaita, tehokkaita ja kestäviä LED GU10- lamppujamme. Lamppujen tehot ovat 5,3 W (370 lumen) tai 7,5 W (500 lumen) valontarpeesta riippuen. 46 Alasvalot Box GU10

49 BOX XXXXX GU10 XXXXXX 4 XXX BOX XXXXX GU10 XXXXXX 1 XXX KÄYTTÖYMPÄRISTÖT: Kaupat, toimitilat, museot, taidegalleriat, toimistot, käytävät, hotellit ja ravintolat. MATERIAALI: Valaisinkotelo jauhemaalattua teräslevyä. Valkoinen RAL rakenne. Valaisinkotelon sisäpuoli vaaleanharmaa. ASENNUS JA LIITÄNTÄ: Suojausluokan II kytkentäkotelo vedonpienennyksellä ja ruuviliitoslaatat valaisinkotelon päällipuolella. OSAT: Yhteensopiva LED-valonlähteen GU10 ja halogeenivalonlähteen GU10 kanssa. TEKNISET TIEDOT: V Hz. IP20. Kanta GU10. TYYPPI PAINO (kg) TUOTENRO MALLIT BOX GU10 1 0, BOX GU10 2 0, BOX GU10 3 1, BOX GU10 4 1, BOX GU10 1 BOX GU10 2 BOX GU10 3 BOX GU X X X 188 Box GU10 Alasvalot 47

50 TYYPPI TUOTENRO Lisätarvike BOX GU10 MALLIT BOX GU10 1, VAHVIKELEVY, SISÄ , ULKO , KUVA BOX GU10 2, VAHVIKELEVY, SISÄ , ULKO , KUVA BOX GU10 3, VAHVIKELEVY, SISÄ , ULKO , KUVA BOX GU10 4, VAHVIKELEVY, SISÄ , ULKO , KUVA VALONLÄHTEET TYYPPI Aura GU10 Retrofit LED LED Aura heijastin, 5,3W, Dim. COB JÄRJESTEL- MÄN TEHO (W) VÄRI- LÄMPÖTILA (K) POLTTO- AIKA L70 (H) HAJON- TA- KULMA CRI KANTA JÄNNITE LUMEN LM/W PITUUS (MM) HALKAI- SIJA ENERGI- KLASS TUOTENRO >80 GU V AC 370 > A LED Aura heijastin, 7,5W, Dim. COB >80 GU V AC 500 > A *Huomaathan, että Retrofit LED -valonlähteet on tilattava erikseen. TYYPPI WATTIA (W) HAJONTAKULMA KANTA TUOTENRO LJUSKÄLLOR Aura GU10 halogeenilamput Aura halogeenilamput GU10, 35W GU Aura halogeenilamput GU10, 50W GU Aura halogeenilamput GU10, 75W GU *Huomaathan, että GU10 halogeenilamput on tilattava erikseen. BOX GU10, 5,3W BOX GU10, 7,5W / average beam angle(50%): light intensity:cd C0/180,35.2 C30/210,34.1 C60/240,33.0 C90/270,32.5 cd/klm C0 C180 C90 C270 η=70% 48 Alasvalot Box GU10

51

52 Kohdevalaisimet Aura Emanio 52 Rail Spot GU10 54

53

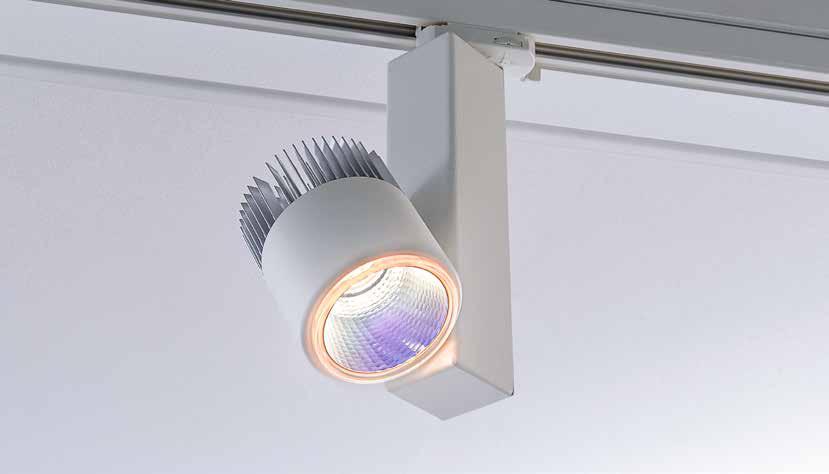

54 KOHDEVALAISIMET Aura Emanio Monipuolinen kohdevalo asennettavaksi 3-vaihekiskoon Vaihdettava LED-valonlähde Korkea värintoisto Vähentää energiankulutusta jopa 70 % halogeenikohdevaloihin verrattuna. Ei UV- eikä IR-säteilyä 5 vuoden takuu Aura Emanio on varustettu vaihdettavalla LED-valonlähteellä Aura CompoLED Long Life ja tarkoitettu 3-vaiheiseen kiskojärjestelmään. Kohdevalo on varustettu QuickChange järjestelmällä, jonka ansiosta LED-moduulien vaihtaminen ja päivittäminen sujuu helposti. Aura Emanio -valaisinta on saatavana monella eri teholla ja jakokulmalla, minkä ansiosta se sopii niin yksittäisten esineiden kohdevalaisuun kuin suurien pintojen valaisuun. IP20 LED CLASS I 52 Kohdevalaisimet Aura Emanio

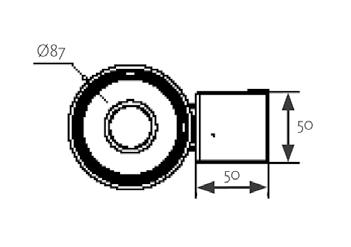

55 VALAISINKOTELO MALLIT TYYPPI MITAT K X Ø VÄRI TUOTENRO (mm) Aura Emanio Emanio-valaisinkotelo 262 x 140 Valkoinen RAL Emanio-valaisinkotelo 262 x 140 Musta TYYPPI KÄYTTÖYMPÄRISTÖT: Kaupat, toimitilat, museot, taidegalleriat, käytävät, hotellit ja ravintolat. MATERIAALI: Jauhemaalatusta teräslevystä valmistettu valaisinkotelo. Valkoinen RAL 9010 tai musta. Jäähdytyslaippa anodisoitua alumiinia. ASENNUS JA LIITÄNTÄ: Yleisadapteri, joka sopii kaikkiin tavallisiin kiskollisiin 3-vaihevalaistusjärjestelmiin, minkä ansiosta valaisin soveltuu sekä uudiskohteisiin että saneerauksiin. OSAT: LED-ohjain, joka antaa 700 ma:n vakiovirran. Ei himmentävä. Aura CompoLED Long Life (ks. s. 110), jakokulma 12 o, 25 o tai 40 o, on Aura Emanion kanssa käytettäväksi tarkoitettu valonlähde. TEKNISET TIEDOT: 230 V Hz, IP20. Suojattu sähköverkon jännitepiikkejä vastaan 4 kv asti. Suojausluokka I. Kanta G46d. CE. JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Aura Emanio, valonlähteenä Aura CompoLED Long Life 12 heijastin, W 1700 lm 80 0, heijastin, W 2250 lm 106 0, heijastin, W 1700 lm 80 0, heijastin, W 2250 lm 106 0, heijastin, W 1700 lm 80 0, heijastin, W 2250 lm 106 0, *Huomioi, että CompoLED Long Life -valonlähteet on tilattava erikseen. Lisätietoa on CompoLED-valojen tuotelehdellä tuoteluettelon lopussa sivulla 110. HUOM! Aura CompoLED Long Life, järjestelmän teho 25 W ja 3000 lm saatavana tammikuusta 2015 alkaen. Merkintä QuickChange tarkoittaa, että valaisin on moduulipohjainen ja LED-valonlähde voidaan vaihtaa helposti. AURA EMANIO, VALONLÄHTEENÄ AURA COMPOLED LONG LIFE, 12, 3000 K AURA EMANIO, VALONLÄHTEENÄ AURA COMPOLED LONG LIFE, 12, 4000 K 262 AURA EMANIO, VALONLÄHTEENÄ AURA COMPOLED LONG LIFE, 25, 3000 K AURA EMANIO, VALONLÄHTEENÄ AURA COMPOLED LONG LIFE, 25, 4000 K AURA EMANIO Ø 87 AURA EMANIO, VALONLÄHTEENÄ AURA COMPOLED LONG LIFE, 40, 3000 K AURA EMANIO, VALONLÄHTEENÄ AURA COMPOLED LONG LIFE, 40, 4000 K Aura Emanio Kohdevalaisimet 53

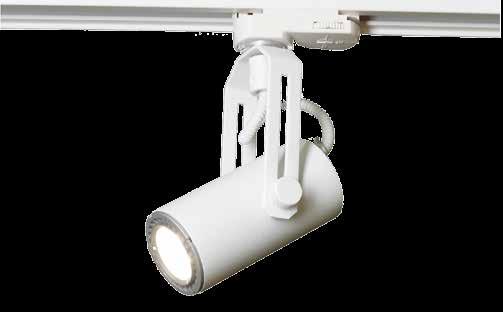

56 KOHDEVALAISIMET Rail Spot GU10 Minimalistinen kohdevalo asennettavaksi 3-vaihekiskoon Vaihdettava valonlähde Sopii 3-vaihekiskoihin Säädettävä Kustannustehokas Rail Spot GU10 on minimalistinen 3-vaihekiskoihin asennettava kohdevalo, joka on yhteensopiva uuden sukupolven LEDvalonlähteiden kanssa. Kohdevaloissa voidaan käyttää joko GU10-valonlähdettä, LED-lamppua tai halogeenilamppua. Suosittelemme laadukkaita, tehokkaita ja kestäviä LED GU10-lamppujamme. Lamppujen tehot ovat 5,3 W (370 lumen) tai 7,5 W (500 lumen) valontarpeesta riippuen. IP20 LED CLASS I 54 Kohdevalaisimet Rail Spot GU10

57 KÄYTTÖYMPÄRISTÖT: kaupat, toimitilat, museot, taidegalleriat, käytävät, hotellit ja ravintolat. MATERIAALI: Valaisinkotelo jauhemaalattua terästä. RAL rakenne. ASENNUS JA LIITÄNTÄ: Yleisadapteri, joka sopii kaikkiin tavallisiin kiskollisiin 3-vaihevalaistusjärjestelmiin, minkä ansiosta valaisin soveltuu sekä uudiskohteisiin että saneerauksiin. OSAT: GU10-kanta. TEKNISET TIEDOT: Himmennettävä valonlähteestä riippuen V Hz. IP20. Luokka I. CE. MALLIT TYYPPI PAINO (kg) TUOTENRO Rail Spot GU10 0, TUOTE KORVAAVA (W) KELVIN (K) HAJONTA KULMA VÄRINTOISTO INDEKSI (CRI) KANTA LM LM/ W PITUUS (mm) HALKAISIJA ENERGIA- LUOKKA TUOTE NRO VALONLÄHTEET Aura Retrofit LED LED Aura -heijastin, 5,3 W, himmennettävä, COB LED Aura -heijastin, 7,5 W, himmennettävä, COB *Huomaathan, että Retrofit LED -valonlähteet on tilattava erikseen > 80 GU > A > 80 GU > A TUOTE WATTIA (W) HAJONTAKULMA KANTA TUOTENRO VALONLÄHTEET Aura GU10 -halogeenilamput Aura halogeenilamput GU10, 35 W GU Aura halogeenilamput GU10, 50 W GU Aura halogeenilamput GU10, 75 W GU *Huomaathan, että GU10-halogeenilamput on tilattava erikseen. AURA RAIL SPOT GU10 RAIL SPOT GU10, 5,3 W RAIL SPOT GU10, 7,5 W / Ø average beam angle(50%): light intensity:cd C0/180,35.2 C30/210,34.1 C60/240,33.0 C90/270,32.5 Ø 50 cd/klm C0 C180 C90 C270 η = 70 % Rail Spot GU10 Kohdevalaisimet 55

58 Teollisuus Aura Duro 58 Aura Areza 62 Aura Vinza 66 Aura Nerium 70 Aura Unity 72 Aura Robinia 76 Aura Fortos 78 Aura A-Line 80 Aura Persea 84

59

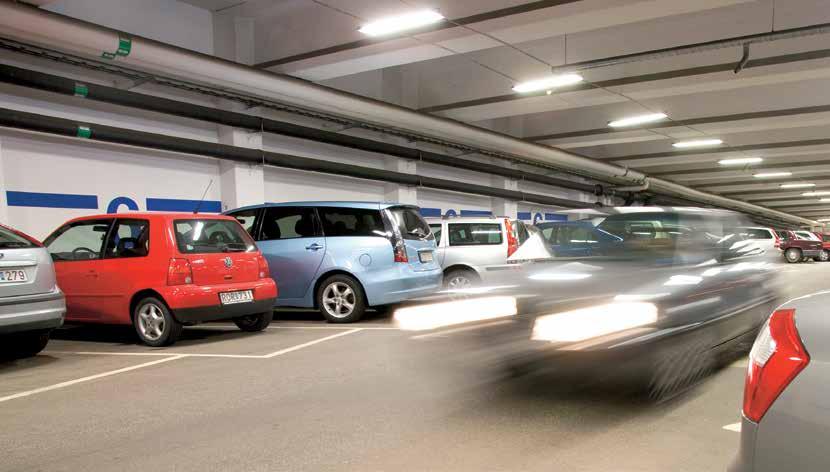

60 Teollisuus Aura Duro Tehokas ja linjakas teollisuusvalaisin Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Vaihdettava valonlähde Erittäin iskunkestävä (IK10) suojattu valaisin (IP66) Ainutlaatuinen labyrinttitiivistys ja valaisimeen integroidut kiinnikkeet 8 vuoden takuu järjestelmälle Aura Duro on tehokas ja huoltovapaa IP66-valaisin, jolla valaistuksen kokonaiskustannuksia voidaan pienentää huomattavasti. Valaisimen runko ja kupu ovat kirkasta polykarbonaattia, jolla saadaan erittäin valoisa tunnelma verrattuna perinteisiin IP-luokituksen valaisimiin. Durossa on perinteisten, herkästi jähmettyvien kumitiivisteiden sijaan ainutlaatuinen labyrinttitiivistys. IP66 T5 T8 LED IK10 CLASS I Built-in sensor 58 Teollisuus Aura Duro

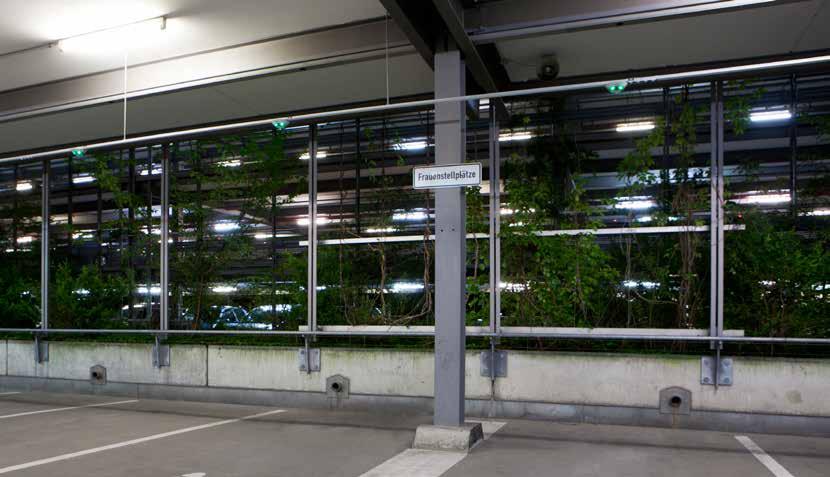

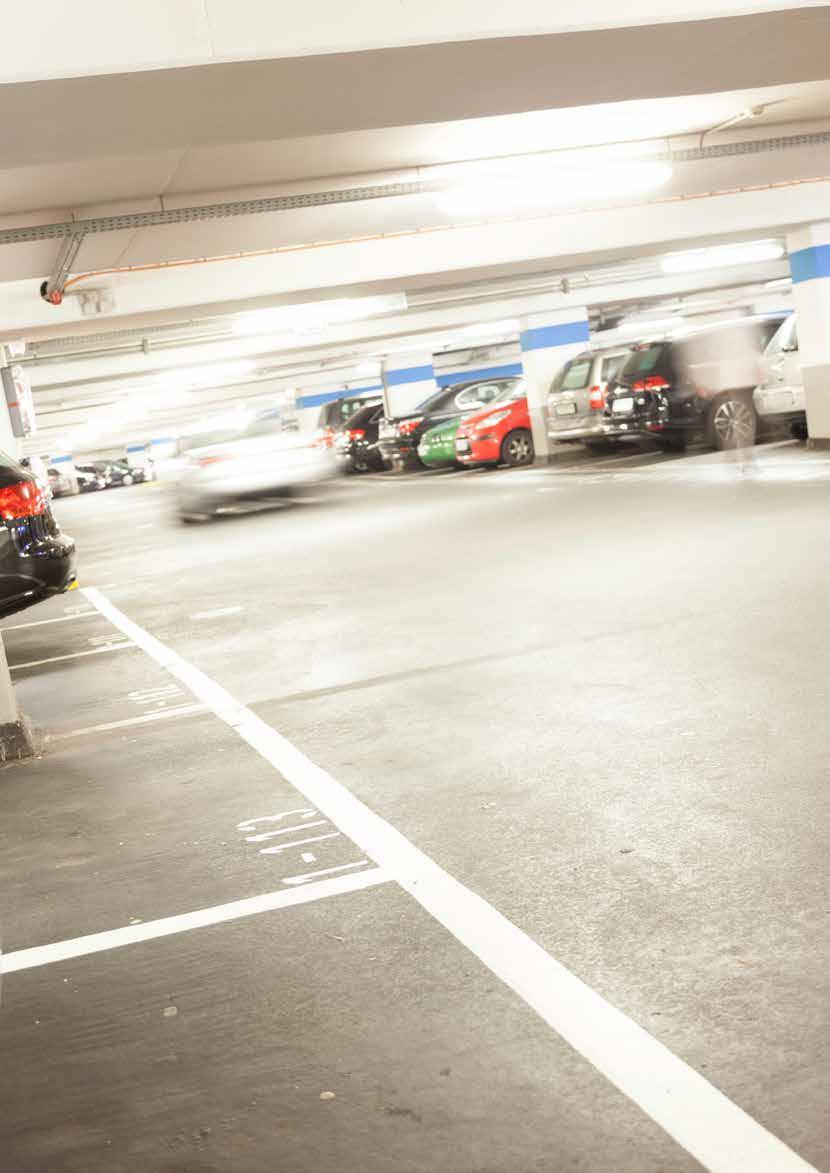

61 KÄYTTÖYMPÄRISTÖT: pysäköintitalot, varastot, kylmälaitokset, elintarviketuotanto ja teollisuus. MATERIAALI: Runko kansineen on valmistettu muotoilusta, iskunkestävästä, UV-stabiloidusta polykarbonaatista. Sisäosat on valmistettu kuumasinkitystä teräslevystä, maalattu valkoiseksi. Kattokiinnikkeet ruostumatonta terästä. ASENNUS JA LIITÄNTÄ: Pinta-asennus tai vaijeriripustus. Mukana toimitettavien kattokiinnikkeiden paikka siirrettävissä. Etäisyys valittavissa mm väliltä. Vaijeriripustus tilattava erikseen. MALLIT TYYPPI JÄRJESTELMÄN TEHO (W) AURA Duro, valonlähteenä Aura UltiLED Long Life VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Duro 1x23 W DALI , Duro 2x17 W DALI , Duro 2x17 W ja HF-tunnistin , Duro 2x23 W DALI , Duro 2x23 W ja HF-tunnistin , Duro, valonlähteenä Aura T5 Eco Saver Long Life Duro 2x32 W (35 W) , Duro 2x32W (35 W) Dim 1 10V , Duro 2x45W (49 W) , Lisävarusteet Neljä läpivientiaukkoa päällä. Kaksi IP67-kaapelivientiä, Ø 6 13 mm:n kaapeleille. Sähköinen kytkentä 5x2,5 mm 2. Valaisin ketjutettavissa. OSAT: Mukana tulee himmennettävä DALI-LED-ohjain. 700 ma:n PWM-lähtösignaali. T5: Elektroninen Long Life liitäntälaite. Suojausluokka EEI = A2. A1 himmennettävälle versiolle. Aura UltiLED Long Life, joko 2 x 17 W, 1 x 23 W tai 2 x 23 W, jossa erittäin hyvä värintoisto (Ra > 80) (ks. s. 98). Aura T5 Eco Saver Long Life, 2 x 32 W (= 35 W), 2 x 45 W (= 49 W). (ks. sivu 106). MALLIT Heijastin MIRO Vaijeriripustussarja TYYPPI AURA Duro, valonlähteenä Aura QC JÄRJESTELMÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Maadoitettu pistoke 2x36W , CEE (sininen) IP44 2x36W , Huomioi, että Long Life -valonlähteet on tilattava erikseen lukuun ottamatta Duro QC -versiota. Lisätietoa on UltiLED Long Life- ja T5 Eco Saver -valonlähteiden osioissa tuoteluettelon loppupuolella sivuilla 98 ja 106. Arvot perustuvat valonlähteeseen Aura UltiLED Long Life tai Aura T5 Eco Saver Long Life, 4000K, Ra > 80. Aura Duro QC, valonlähteenä T8 Ultimate: Aura T8 Ultimate Long Life 2 x 36 W. Helvar L 36TL2 -pienihäviöinen ohjain, EEI-luokka B1. Valaisin on varustettu elektronisella turvasytyttimellä. Valonlähteet on tilattava erikseen lukuun ottamatta Aura Duro QC:n T8-versiota, joka toimitetaan Aura T8 Ultimate Long Life -valonlähteet valmiiksi asennettuina. TEKNISET TIEDOT: V Hz, IP66, IK10. Ympäristön lämpötilat: Duro T5 & LED -25 C:sta +30 C:seen, Aura Duro QC -25 C:sta +25 C:seen. CE. Aura Duro Teollisuus 59

62 C-C mm c-c mm 100 mm 100 mm mm 1260 / 1560 mm 1 260/1 560 mm 160 mm 160 mm AURA DURO AURA DURO, VALONLÄHTEENÄ AURA ULTILED LONG LIFE, 2X17 W/2X23 W AURA DURO, VALONLÄHTEENÄ AURA ULTILED LONG LIFE, 1X23 W AURA DURO QC, VALONLÄHTEENÄ 2X36 W AURA T8 ULTIMATE LONG LIFE AURA DURO, VALONLÄHTEENÄ AURA T5 ECO SAVER LONG LIFE, 2X32W/2X45 W, ILMAN HEIJASTINTA AURA DURO, VALONLÄHTEENÄ AURA T5 ECO SAVER LONG LIFE, 2X32W/45 W, JA HEIJASTIN 60 Teollisuus Aura Duro

63

64 TEOLLISUUS Aura Areza Iskunkestävä valaisin Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Vaihdettava valonlähde Lasikuituvahvisteinen runko PC- tai PMMA-kupu IP66 5 vuoden takuu Aura Areza on monikäyttöinen ja kestävä valaisin vaativiin ympäristöihin. Siinä on Aura UltiLED Long Life -valonlähde. Valaisimen kupu on saatavana joko kirkkaasta polykarbonaatista tai kirkkaasta PMMA:sta valmistettuna. Kupu on prismamainen, hienorakenteisilla päädyillä. IP66 LED IK08 CLASS I 62 Teollisuus Aura Areza

65 MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) AURA AREZA -KATTOKIINNIKE AURA AREZA -KUPULUKKO VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Aura Areza, valonlähteenä Aura UltiLED Long Life, PMMA Areza PMMA 1 x 8 W 12, Areza PMMA 2 x 8 W , Areza PMMA 1 x 8 W DALI 12, , Areza PMMA 2 x 8 W DALI , Areza PMMA 1 x 17 W , Areza PMMA 2 x 17 W , Areza PMMA 1 x 17 W DALI , Areza PMMA 2 x 17 W DALI , Areza PMMA 1 x 23 W , Areza PMMA 2 x 23 W , Areza PMMA 1 x 23 W DALI , Areza PMMA 2 x 23 W DALI , Aura Areza, valonlähteenä Aura UltiLED Long Life, PC Areza PC 1 x 8 W 12, , Areza PC 2 x 8 W , Areza PC 1 x 8 W DALI 12, , Areza PC 2 x 8 W DALI , Areza PC 1 x 17 W , Areza PC 2 x 17 W , Areza PC 1 x 17 W DALI , Areza PC 2 x 17 W DALI , Areza PC 1 x 23 W , Areza PC 2 x 23 W , Areza PC 1 x 23 W DALI , Areza PC 2 x 23 W DALI , Aura Areza hätäversio, valonlähteenä Aura UltiLED Long Life Areza PC 2 x 23 W DALI EM 3h , Lisävarusteet Vaijeriripustussarja KÄYTTÖYMPÄRISTÖT: pysäköintitalot, varastot, tehtaat ja maatalous. MATERIAALI: Runko lasikuituvahvistettuapolyesteriä. Kupu ruiskupuristettu, iskunkestävästä UV-stabiilista IK08-polykarbonaatista tai PMMA-akryylista. Kytkentäalusta valkoiseksi maalattua kuumasinkittyä teräslevyä. Saranoidut pidikkeet helpottavat huoltoa. Kuvun salvat ja kattokiinnike ruostumattomasta teräksestä. Harmaaksi maalattu runko. ASENNUS JA LIITÄNTÄ: Kattokiinnikkeet ruostumatonta terästä sisältyvät toimitukseen. Pinta-asennus tai vaijeriripustus. Vaijeriripustuksen kiinnikkeet tilataan erikseen. Kaksi kaapelin läpivientiä 20 mm, rungon molemmissa päissä. Sisältää kaksi läpivientikumia, IP67, kaapelille Ø 6 13 mm. Kytkentä 5x max. 2,5 mm 2. Läpijohdotus 5x2,5mm 2 tai 7x2,5mm (DALI). OSAT: Saatavana DALI-ohjattavana. LED-ohjain. Aura UltiLED Long Life, joko 1x8 W, 2x8 W, 1x17 W, 2x17 W, 1x23 W tai 2x23 W. (Ks. s. 98) TEKNISET TIEDOT: V Hz, IP66. Ympäristöihin, joiden lämpötila on C. CE. VAIJERIKIINNITYS Huomioi, että Long Life -valonlähteet on tilattava erikseen. Lisätietoja on UltiLED Long Life -valonlähdettä käsittelevässä osiossa, alkaen sivulta 98. Aura Areza Teollisuus 63

66 1 PUTKI KK H L L 2 PUTKEA 2X32 W, 1X27 W & 2X27 W KK AURA AREZA H Lmm L AURA AREZA, VALONLÄHTEENÄ 1X8/17/23 W AURA ULTILED LONG LIFE AURA AREZA, VALONLÄHTEENÄ 2X8/17/23 W AURA ULTILED LONG LIFE TYYPPI PITUUS (mm) LEVEYS (mm) KORKEUS (lm) C-C (mm) 1 X 8 W MITAT 1 X 17 W X 23 W X 8,5 W X 17 W X 23 W cd/klm C0 C180 C90 C270 η = 100 % cd/klm C0 C180 C90 C270 η = 100 % 64 Teollisuus Aura Areza

67

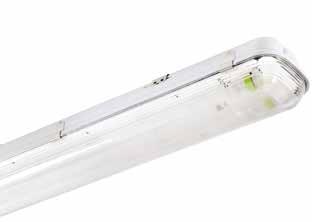

68 TEOLLISUUS Aura Vinza Iskunkestävä yleisvalaisin vaativiin käyttökohteisiin Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Vaihdettava valonlähde Energiaa säästävä Iskunkestävä. IK08, suojattu valaisin IP65 Saatavana DALI-ohjattavana. 5 vuoden takuu Aura Vinza on kompakti ja iskunkestävä yleisvalaisin kohteisiin, joissa vaaditaan suojattuja IP65-luokituksen valaisimia. Korkealaatuiset komponentit takaavat toimintavarmuuden valaisimen koko elinkaaren ajan. Aura Vinza -valaisin on saatavana Aura UltiLED Long Life -LED-valonlähteellä tai Aura T5 Eco Saver Long Life -loisteputkella varustettuna. Sekä LED-versio että T5-versio ovat erittäin tehokkaita, jopa 100 lm/w. IP65 T5 IK08 CLASS I LED 66 Teollisuus Aura Vinza

69 TYYPPI JÄRJESTEL- MÄN TEHO (W) Aura Vinza, valonlähteenä Aura UltiLED Long Life. VALAISIMEN VALOVIRTA (lm) KUPULUKKO AURA VINZA VALAISIMEN TEHOKKUUS (lm/w) AURA VINZA -KATTOKIINNIKE PAINO (kg) TUOTENRO Vinza 2 x 17 W , Vinza 2 x 17 W DALI , Vinza 1 x 23 W , Vinza 1 x 23 W DALI , KÄYTTÖYMPÄRISTÖT: Pysäköintitalot, varastot, kylmälaitokset, kylmävarastot ja teollisuus. MATERIAALI: Runko ja kansi on valmistettu ruiskupuristamalla, iskunkestävä IK08- polykarbonaattia. Kytkentäalusta on valmistettu kuumasinkitystä teräslevystä, maalattu valkoiseksi. Kytkentäalusta on saranoitettu huoltoa varten. IP65. Runko on harmaa, neljä muuta värivaihtoehtoa on saatavana pyynnöstä: keltainen, sininen, punainen ja vihreä. ASENNUS JA LIITÄNTÄ: Kattokiinnikkeet ruostumatonta terästä tulee mukana. Pinta-asennettava tai vaijeriasennuksella. Vaijeriripustus on tilattava erikseen. Kaksi läpivientiä 20 mm:n aukkojen läpi molemmissa päädyissä. Mukana kaksi vahvistusrengasta, IP67, kaapelille Ø 6 13 mm. Liitetään viisinapaiseen pikariviliittimeen, enint. 2,5 mm 2. OSAT: LED-ohjain, Aura UltiLED Long Life. (Ks. s. 98). MALLIT Vinza 2 x 23 W , Vinza 2 x 23 W DALI , Aura Vinza, valonlähteenä Aura UltiLED Long Lifen hätäversio Vinza 2 x 23W, EM 3h , Aura Vinza, valonlähteenä Aura T5 Eco Saver Long Life Vinza 2 x 25 (28 W) , Vinza 2 x 25 (28 W) DALI , x28 W tai 2x35 W T5 Eco Saver Long Life -loisteputki (Ks. s. 106). Valonlähteet on tilattava erikseen. TEKNISET TIEDOT: V Hz, IP65. Ympäristön lämpötila: C. CE. Vinza 2 x 32 (35 W) , Vinza 2 x 32 (35 W) DALI , Lisävarusteet Vaijeriripustussarja Huomioi, että Long Life -valonlähteet on tilattava erikseen. Lisätietoa on UltiLED Long Life- ja T5 Eco Saver -valonlähteiden osioissa tuoteluettelon loppupuolella sivuilla 98 ja 106. Arvot perustuvat valonlähteisiin Aura UltiLED Long Life, 4000K ja Aura T5 Eco Saver, 4000K. Aura Vinza Teollisuus 67

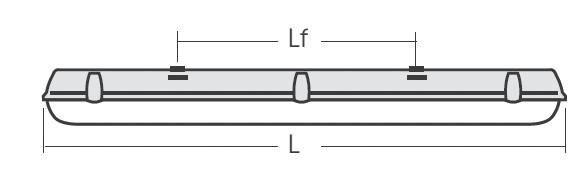

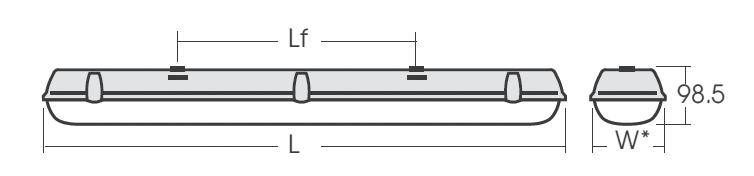

70 AURA VINZA 2X32 W, 1X27 W & 2X27 W 2X23 W & 2X35 W MM 98,5 MM 1575 MM mm 134 MM 1X23 W 1100 MM 98,5 MM 1575 MM 84 MM 2X17 W & 2X28 W 800 MM 98,5 MM MM 134 MM AURA VINZA LED, 1 x 23 W AURA VINZA LED, 2X17 W/2X23 W AURA VINZA T5, 2X28 W/2X35 W cd/klm C0 C180 C90 C270 η = 91 % cd/klm C0 C180 C90 C270 η = 88 % cd/klm C0 C180 C90 C270 η = 88 % VAIJERIKIINNIKE 68 Teollisuus Aura Vinza

71

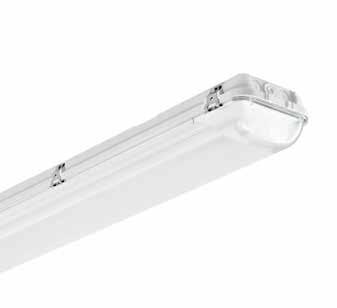

72 TEOLLISUUS Aura Nerium Elegantti, IP44-valaisin prismahäikäisysuojalla Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Vaihdettava valonlähde IP44 Helppo päivittää Saatavana tunnistimella varustettu versio 5 vuoden takuu Aura Nerium on valaisin, joka kompaktin ulkokuorensa ja erinomaisen valonjakonsa puolesta sopii useimpiin ympäristöihin, joissa vaaditaan IP44-suojausluokitusta. Aura Nerium on saatavana sisäänrakennetulla HF-tunnistimella, joka on kätketty prismahäikäisysuojan taakse. Etukupu ja päädyt on valmistettu iskunkestävästä polykarbonaatista. Tunnistin takaa, että valo syttyy ainoastaan tarvittaessa, ja sen havaintoalue, jälkipaloaika ja valoherkkyys ovat helposti säädettävissä. IP44 Built-in sensor T5 LED CLASS I 70 Teollisuus Aura Nerium

73 JOHTOKIINNIKE KÄYTTÖKOHTEET: Käytävät, teollisuus, laboratoriot ja pukuhuoneet. MATERIAALIT: Kotelo valkoisesksi maalattua terästä, valkoinen RAL Prismaattinen kupu iskunkestävää polykarbonaattia. Päätykappaleet polykarbonaattia. MALLIT TYYPPI OTTO- TEHO (W) VALAISIMEN VALOVIRTA (lm) VELO- TEHOKKUUS (lm/w) VAIJERIRIPUSTUS 2 X Ø 19 MM KAAPELIN SISÄÄNTULO PAINO (kg) TUOTE NRO. SÄHKÖ- NRO. Aura Nerium Aura UltiLED Long Life Nerium 2 x 17 W , Nerium 2 x 17 W DALI , Nerium 2x17 W tunnstin OnOff , Nerium 2 x 23 W , Nerium 2 x 23 W DALI , Aura Nerium Aura T5 Eco Saver Long Life Nerium 2 x 13 W (14 W) , Nerium 2 x 25W (28 W) , Nerium 2 x 25 W (28 W), DALI , Nerium 2 x 25 W (28 W) tunnistin HighLow , Nerium 2 x 32 W (35 W) , Nerium 2 x 32 w (35W), DALI , ASENNUKSET JA LIITÄNTÄ: Pintaasennus tai vaijeriripustus. Vaijeriripustus tarvikkeet on tilattava erikseen. 2 x Ø 19 mm läpiviennillä (kts. kuva). Liitin 2,5 mm 2 johdolle. DALI valaisin 5x2,5mm 2 liittimellä orja valaisimien kytkemiseen. KOMPONENTIT: Aura UltiLED Long Life, joko 2 x 17 W tai 2 x 23 W, 4000K. Ohjauslaitteet ei himmennettävä tai DALI himmennettävä, 700mA vakiovirta. Aura T5 Eco Saver Long Life 2 x 13 W, 2 X 25 W, 2 x 32 W, 4000K. Liitäntälaite ei himmennettävä tai himmennettävä DALI. Valonlähteet tilattava erikseen. TEKNISET TIEDOT: , Hz, luokka I, IP44, CE. Lämpötila: C. Huomaa, että Aura UltiLED Long Life ja Aura T5 Eco Saver Long Life tulee tilata erikseen. Arvot perustuvat Aura UltiLED Long Life ja Aura T5 Eco Saver, 4000K, Ra >80. c-c AURA NERIUM AURA T5 ECO SAVER LONG LIFE AURA NERIUM AURA ULTILED LONG LIFE H L W TYYPPI PITUUS (mm) LEVEYS (mm) KORKEUS (mm) C-C (mm) MITAT 2 x 13 W, T x 17 W LED / 2 x 25 W, T x 23 W LED / 2 x 32 W, T Pidätämme oikeiden muutoksiin. Uusimman version löydät osoitteesta Aura Nerium Teollisuus 71

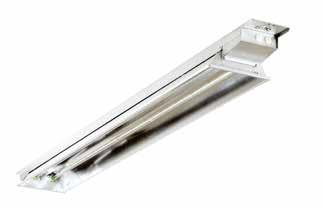

74 TEOLLISUUS Aura Unity Moderni teollisuusvalaisin, jossa on tehokas heijastin Vaihdettava valonlähde Energiatehokas tehokkuus jopa 100 lm/w Matalat ylläpitokulut Himmennettäviä DALI-ohjattavia versioita Sisäänrakennetut vaijerikiinnikkeet 8 vuoden takuu Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Aura Unity Long Life on moderni teollisuusvalaisin, jossa on tehokas MIRO 5 -alumiiniheijastin. Valaisin on saatavana Aura Lights -LED-valonlähteellä, Aura UltiLED Long Life-, Aura UltiLED Pro Long Life -valonlähteellä tai Aura T5 Eco Saver Long Life -loisteputkella varustettuna. Valaisimen rakenteen ansiosta valaisin valaisee energiatehokkaasti tehtaassa, varastossa ja kaupassa. IP23 T5 LED CLASS I 72 Teollisuus Aura Unity

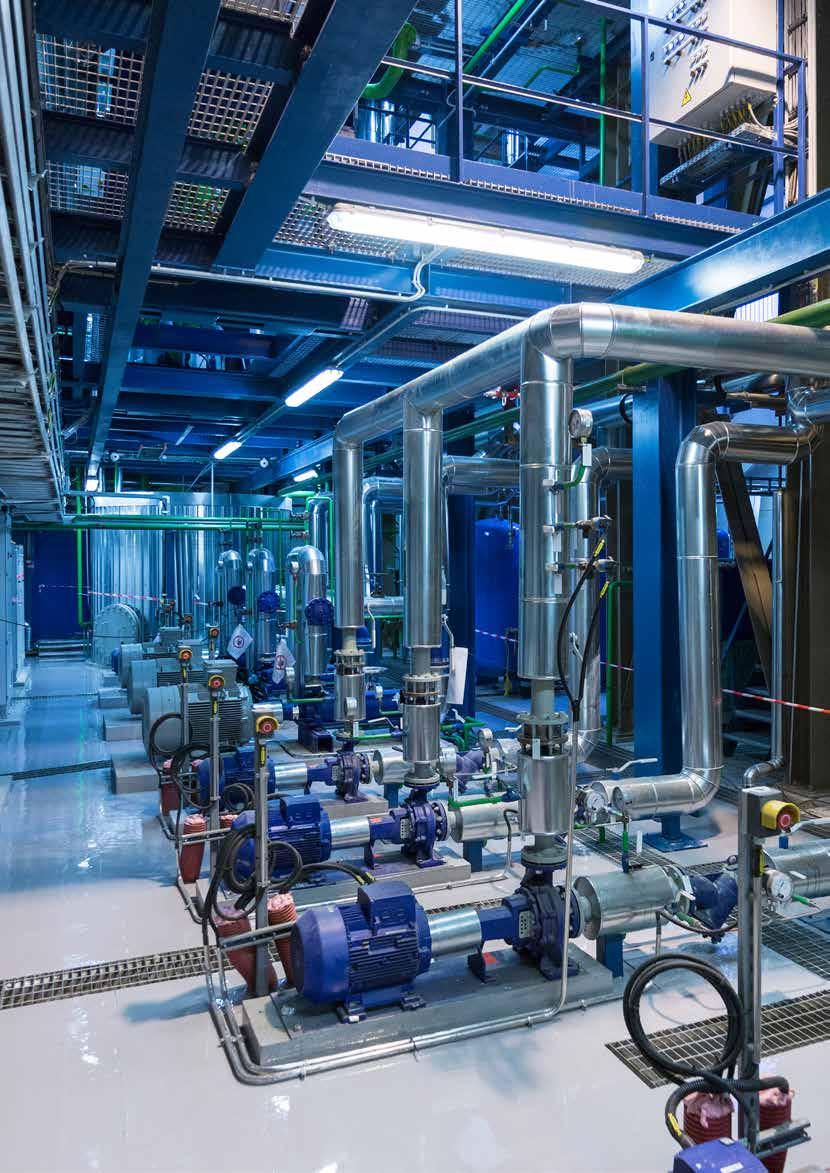

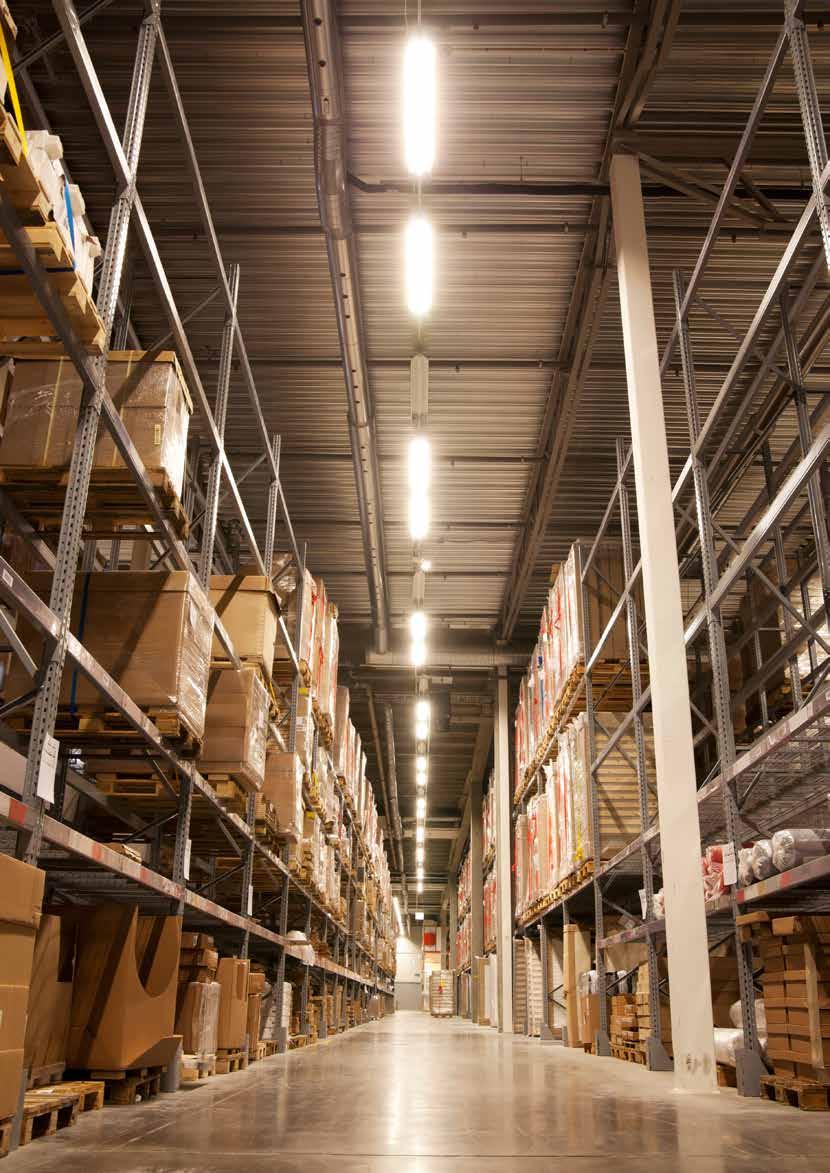

75 SISÄÄNRAKENNETTU VAIJERIKIINNIKE KÄYTTÖYMPÄRISTÖT: tehtaat, varastot ja supermarketit. MATERIAALI: Runko galvanoitua teräslevyä. Heijastin on valmistettu MIRO 5 -alumiinista. PALLOSUOJA ASENNUS JA LIITÄNTÄ: Pinta-asennus tai vaijeriripustus. Kaksi 20mm:n kaapeliläpivientiä, joissa kummassakin kaapeliholkki. Kytkentä max 5x 2,5 mm 2. Läpijohdotus 5 x 2,5 W 2. OSAT: Aura Unity, valonlähteenä T5: Long Life -laite, teho-ohjattu. Luokka EEI = A2. Aura Unity, valonlähteenä UltiLED: LED-ohjain 700 ma. Saatavana DALI-ohjattavana. Aura Unity, valonlähteenä TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAI- NO (kg) TUOTE NRO UltiLED Pro: LED-ohjain. Saatavana 700 ma:n virralla. MALLIT Aura Unity, valonlähteenä Aura UltiLED Long Life tai Aura UltiLED Pro Long Life Unity LED 2 x 23W UltiLED / 2 x 34 W UltiLED Pro* 52 / / / 118 3, Unity LED 2 x 23 W UltiLED DALI / 2 x 34 W UltiLED Pro DALI* 52 / / / 118 3, Unity LED EM 3h 2 x 34 W UltiLED Pro DALI* , Aura Unity, valonlähteenä Aura T5 Eco Saver Long Life Unity 2 x 32 W (35W) , Unity 2 x 32 W (35W) DALI , Unity 2 x 45 W (49W) , Unity 2 x 45 W (49W) DALI , Unity 2 x 45 W (49W) kapea valonjako , Unity 2 x 45 W (49W) DALI kapea valonjako , Unity 2 x 50 W (54W) , Unity 2 x 50 W (54W) 1-10V , Unity 2 x 50 W (54W) DALI , Unity 2 x 50 W (54W) kapea valonjako , Unity 2 x 50 W (54W) 1-10V kapea valonjako , Unity 2 x 50 W (54W) DALI kapea valonjako , Unity 2 x 73 W (80W) , Unity 2 x 73 W (80W) DALI , Unity 2 x 73 W (80W) kapea valonjako , Unity 2 x 73 W (80W) DALI kapea valonjako , Aura Unity, valonlähteenä T5: Aura T5 Eco Saver Long Life, 2x45 W (=49 W), 2x50 W (=54 W) tai 2x73 W (=80 W). (Ks. s. 106) Aura Unity, valonlähteenä LED: Aura UltiLED Long Life, 2x23 W (Ks. s. 98). Aura Unity, valonlähteenä LED Pro: Aura UltiLED Pro Long Life, 2x34 W (Ks. s. 102) TEKNISET TIEDOT: V Hz, suojausluokka I, IP23. Ympäristön lämpötila: C. CE. Lisävarusteet Häikäisysuoja versioihin Unity T5 2x45 W ja 2x73 W, UltiLED 2x23W ja UltiLED Pro 2x34W Häikäisysuoja Unity T5 2x50 W Pallosuoja versioihin 2x32 W, 2x45W, 2x73W T5, UltiLED ja UltiLED Pro 2x23W ja 2x34W Pallosuoja versioon Unity T5 2x50W Huomioi, että Long Life -valonlähteet on tilattava erikseen. Arvot perustuvat valonlähteisiin Aura UltiLED Long Life ja Aura T5 Eco Saver 4000K, RA>80. Lisätietoa on UltiLED Long Life-, UltiLED Pro Long Life- ja T5 Eco Saver -valonlähteiden osioissa tuoteluettelon loppupuolella sivuilla 98, 102 ja 106. *Huomioi, että seuraavan sukupolven UltiLED Pro -valonlähteet lanseerataan vuoden 2014 joulukuussa. VALKOISEKSI MAALATTU HÄIKÄISYSUOJA Aura Unity Teollisuus 73

76 TYYPPI PITUUS (mm) LEVEYS (mm) MITAT Aura Unity kapea valonjako Aura Unity keskisuuri valonjako L AURA UNITY L AURA UNITY, VALONLÄHTEENÄ T5, 2x45 W, KAPEA VALONJAKO AURA UNITY, VALONLÄHTEENÄ T5, 2x45 W, KESKISUURI VALONJAKO AURA UNITY, VALONLÄHTEENÄ ULTILED, 2x23 W AURA UNITY, VALONLÄHTEENÄ ULTILED PRO 2x34 W cd/klm C0 C180 C90 C270 η = 97 % cd/klm C0 C180 C90 C270 η = 94 % cd/klm C0 C180 C90 C270 η = 98 % cd/klm C0 C180 C90 C270 η = 98 % 74 Teollisuus Aura Unity

77

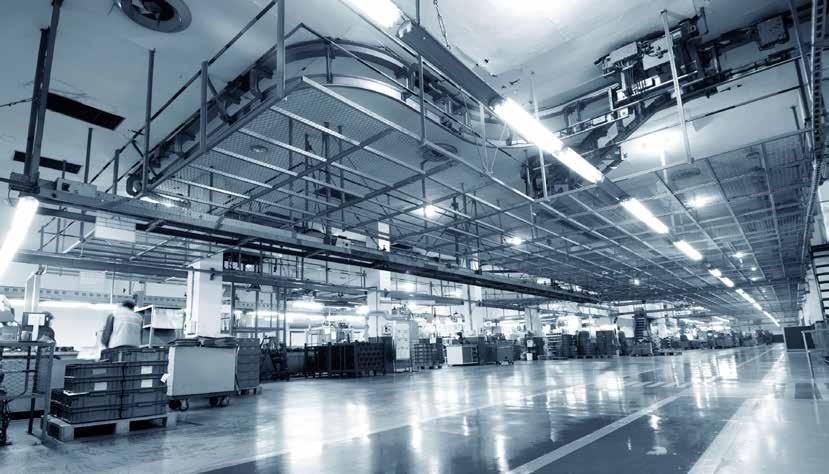

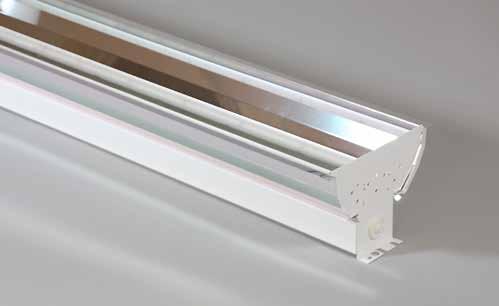

78 TEOLLISUUS Aura Robinia Valkoiseksi maalattu, kustannustehokas teollisuusvalaisin Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Vaihdettavat valonlähteet Huipputehokas teollisuusvalaisin Pienet ylläpitokulut Tehokas MIRO-heijastin 5 vuoden takuu Aura Robinia on moderni, energiatehokas teollisuusvalaisin. Valaisin koostuu laadukkaista osista ja soveltuu teollisuuskohteiden lisäksi myös myymälöihin. Valaisimen energiatehokkuuden ja kestävyyden ansiosta voit pienentää ylläpitokustannuksia jopa 70 %. IP20 T5 LED CLASS I 76 Teollisuus Aura Robinia

79 KÄYTTÖYMPÄRISTÖT: tehtaat, varastot ja supermarketit. MATERIAALI: Runko pulverimaalattua terästä, valkoiseksi maalattu RAL9016. Heijastin kiiltävää alumiinia. ASENNUS JA LIITÄNTÄ: Pinta-asennus suoraan kattoon tai ripustuskiskoon. 5 x 2,5 mm 2 -liitin soveltuu 3-vaiheketjutukseen. Päädyissä läpiviennit 21mm. OSAT: Aura Robinia, valonlähteenä UltiLED: saatavana DALI-ohjattavana, LED-ohjain 700 ma. Aura Robinia, valonlähteenä T5 Eco Saver: Elektroninen HF-laite, One for all; DALI/DSI/1.10V/Switch dim. MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTE NRO Aura Robinia, valonlähteenä Aura UltiLED Long Life Robinia 2 x 17 W , Robinia 2 x 17 W DALI , Robinia 2 x 23 W , Robinia 2 x 23 W DALI , Aura Robinia, valonlähteenä Aura T5 Eco Saver Long Life 2 x 32 W (35 W) , Aura Robinia, valonlähteenä UltiLED: Aura UltiLED Long Life 23 W. Aura Robinia, valonlähteenä T5 Eco Saver: Aura T5 Eco Saver Long Life 35 W /49 W. Valonlähteet on tilattava erikseen (ks. sivut 98 ja 106). TEKNISET TIEDOT: V Hz, IP20, CE. Ympäristöihin, joiden lämpötila on C. 2 x 32 W (35 W) DALI , x 45 W (49 W) , x 45 W (49 W) DALI , Lisävarusteet Vaijeriripustussarja Huomioi, että Long Life -valonlähteet on tilattava erikseen. Arvot perustuvat valonlähteisiin Aura UltiLED Long Life ja Aura T5 Eco Saver 4000K, Ra>80. Lisätietoa on UltiLED Long Life- ja T5 Eco Saver -valonlähteiden osioissa tuoteluettelon loppupuolella sivuilla 98 ja 106. AURA ROBINIA, VALONLÄHTEENÄ AURA ULTILED LONG LIFE AURA ROBINIA, VALONLÄHTEENÄ AURA T5 ECO SAVER LONG LIFE VAIJERIKIINNIKE cd/klm C0 C180 C90 C270 η = 97 % cd/klm C0 C180 C90 C270 η = 91 % AURA ROBINIA TYYPPI L (mm) L (mm) H (mm) 2 x 17 W LED x 23 W LED x 35 W T x 49 W T Aura Robinia Teollisuus 77

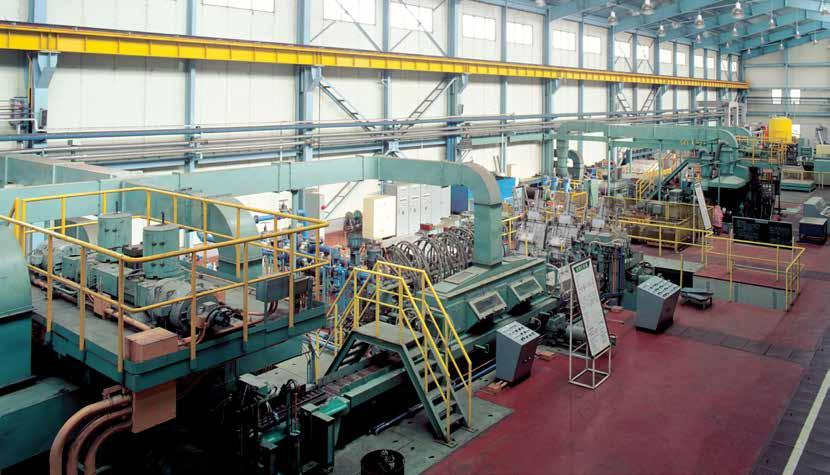

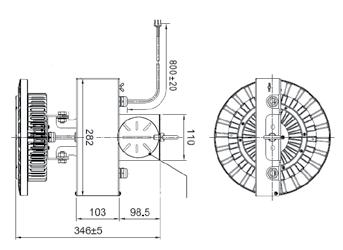

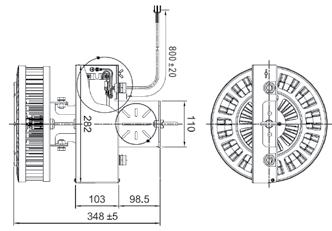

80 TEOLLISUUS Aura Fortos Kompakti LED-valaisin korkeisiin tiloihin Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Energiatehokas jopa 103 lm/w Nopea asentaa DALI-himmennettävä 5 vuoden takuu Aura Fortos on erittäin tehokas LED-valaisin, joka säästää jopa 60 % energiaa verrattuna tavallisiin high bay -valaisimiin. Jopa lumenin valovirran ansiosta valaisin sopii tehtaisiin ja varastoihin. Valaisimen himmentävä liitäntälaite on yhdistettävissä valonohjaukseen, jolloin voidaan saavuttaa mahdollisimman suuri energiansäästö. Valaisin on helppo asentaa, koska se toimitetaan kokonaisena ketjun ja kaapelin kera. Valaisimen värintoisto on erinomainen, CRI > 80. IP20 CLASS I LED 78 Teollisuus Aura Fortos

81 KÄYTTÖYMPÄRISTÖT: tehtaat, varastot ja kylmä- ja pakastelaitokset. MATERIAALI: Runko painevalettua alumiinia. ASENNUS JA LIITÄNTÄ: Ripustettava. Toimitetaan koottuna 0,5 m:n ketjun ja 3-napaisen kumikaapelin (3+2 DALI) kanssa. DALI-kaapeli liitetään erillisen kaapelitulon kautta. OSAT: LED, 5000K, DALI-himmennettävä. LED-ohjain pikaliitännöillä. Polttoaika (L70B10), tuntia, CRI > 80. TEKNISET TIEDOT: V Hz, IP20, IP65 (heijastin ja TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO LED). Ympäristön lämpötilat 25 C +50 C. CE. MALLIT Aura Fortos LED Aura Fortos 110 W DALI 60 o , Aura Fortos 160 W DALI 60 o AURA FORTOS AURA FORTOS 110 W AURA FORTOS 160 W Aura Fortos Teollisuus 79

82 TEOLLISUUS Aura A-Line Kiskojärjestelmä muunneltavaan LED-valaistukseen Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Monien mahdollisuuksien muunneltava kiskojärjestelmä Vaihdettava valonlähde Useita asennusmahdollisuuksia 5 vuoden takuu Aura A-Line on muunneltava kiskojärjestelmä, jonka avulla voidaan toteuttaa yksilöllinen ja energiatehokas LED-valaistus. A-Line-kiskoja on saatavana eripituisina ja yksi- ja kaksiputkiversioina. Erilaiset lisätarvikkeet helpottavat asennusta. IP20 LED CLASS I 80 Teollisuus Aura A-Line

83 KÄYTTÖYMPÄRISTÖT: tehtaat, varastot, supermarketit ja kaupat. MATERIAALI: Kiskojärjestelmä valkoiseksi maalatusta galvanoidusta teräslevystä. Ohjainlevy valkoiseksi maalattua terästä. ASENNUS JA LIITÄNTÄ: Nopea asennus 7-napaisilla uros/naaraspikaliitännöillä. OSAT: LED-ohjain. DALI. SELV. Diffusoitu Aura UltiLED Long Life, 1x23W, 2x23W tai 1x27W, 2x27W, (ks. s. 98). TEKNISET TIEDOT: V Hz, CE. KUVA KOMPONENTTIOSAT VERSIO TUOTENUMERO Aura A-Line -kannatinkisko 7-johdinjärjestelmä, yksi tai kaksi ohjainta Lämmönkestävä läpivientikaapeli 2,5 mm 2 :n yksinkertaisella johtimella. Päädyissä olevat 7-napaiset naaras/urosliittimet nopeuttava sähköliitäntöjen tekemistä. 7-napainen naarasliittimen ohjain nopeaa sähköliitäntää varten. Ohjaimen korkeus, 41 mm. Aura A-Line -kannatinkisko 7-johdinjärjestelmä FLEX-leikkaus, yksi tai kaksi ohjainta Lämmönkestävä läpivientikaapeli 2,5 mm 2 :n yksinkertaisella johtimella. Päädyissä olevat 7-napaiset naaras/urosliittimet nopeuttava sähköliitäntöjen tekemistä. 7-napainen naarasliittimen ohjain nopeaa sähköliitäntää varten. Ohjaimen korkeus, 41 mm. FLEX-kiskot ovat yhteensopivia eritehoisten UltiLEDvalonlähteiden kanssa. Eri tehot ovat yhdistettävissä kiskon koko pituudella. 370 mm:n välein naarasliitimen ohjaimen liittäminen ilman työkaluja. 1-pituinen versio yhdelle ohjaimelle mm. Mitat (P x L) mm x 63 mm 2-pituinen versio kahdelle ohjaimelle mm. Mitat (P x L) mm x 63 mm 1-pituinen FLEX-versio yhdelle ohjaimelle1 175 mm / mm. Mitat (P x L) mm x 63 mm 2-pituinen FLEX-versio kahdelle ohjaimelle mm / mm. Mitat (P x L) mm x 63 mm Aura A-Line -sisäosat Kiinnitettäväksi Aura A-Line -kiskojärjestelmään. Asennus kiskoon ilman työkaluja ruostumattomilla napsautuskiinnikkeillä. DALI-ohjain. Valonlähteenä 1X23 W Aura UltiLED Long Life Valonlähteenä 2X23 W Aura UltiLED Long Life Valonlähteenä 1X23 W Aura UltiLED Long Life DALI Valonlähteenä 2X23 W Aura UltiLED Long Life DALI AD-moduuli integroidulla 800 mm:n kolmivaihekiskolla euro sovittimelle. Asennus Aura A-line -kiskojärjestelmään ilman työkaluja ruostumattomilla napsautuskiinnikkeillä. Kiskomoduuliin asennettavien kohdevalojen suurin kokonaispaino on 10 kg Aura A-Line Teollisuus 81

84 KUVA KOMPONENTTIOSAT TUOTENRO Aura A-Line -lisätarvikkeet Päätykappale Aura A-Line -kiskojärjestelmään, muovia, valkoinen, kaksi reikää/kaksi M 16 -kaapeliläpivientiä. Päädyt ovat kiinnitettävissä ilman työkaluja. Yhtäjaksoista linjaa kohti tarvitaan kaksi päätykappaletta T-heijastin 1475, trapetsinmuotoinen, valkoinen Päätykappale T-heijastimelle T-heijastimen jatkolaite Salalukko mm Aura A-Line -kiskojärjestelmiin Muoviprofiili (PVC), valkoinen, katkaistavissa helposti halutunmittaiseksi paikan päällä. IP20-luokitusta varten. Pituus mm Vaijerisarja, pituus mm, säädettävissä portaattomasti ilman työkaluja. Kiinnitysklipsi ruostumattomaan teräskiskoon Ketjuripustus galvanoidulla ketjulla, pituus mm, vanttiruuvi ja ripustuskiinnike E 03 KX Kiinnike valkoiseksi maalatusta teräsputkesta, 13 mm, päissä kierteet. Ruostumaton kiinnitysklipsi kiinnittää valaisimia kiskojärjestelmään, 20 mm:n korkeudensäätö. Putki lyhennettävissä paikan päällä. Kattokuppi valkoista muovia Ruostumaton kiinnitysklipsi, joka kiinnitetään Aura A-Line -kiskoon ilman työkaluja ripustusasennusta varten Kiinnitysklipsi ruostumatonta terästä tiivistä kattoasennusta varten. Kisko voidaan napsauttaa paikalleen ilman työkaluja. Kiskon ja katon välinen etäisyys 9 mm Kattokiinnitys, jossa turvakarbiinihaka ketjujen ja vaijerin asentamiseen ilman työkaluja. Teräslevy, sinkitty Teollisuus Aura A-Line

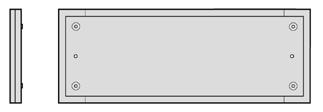

85 MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) A-Line 1x23W ilman heijastinta A-Line 2x23W ilman heijastinta A-Line 1x23W heijastimella A-Line 2x23W heijastimella Huomaathan, että UltiLED Long Life -valonlähteet on tilattava erikseen. Arvot perustuvat valonlähteeseen Aura UltiLED Long Life, diffusoitu, 4000K. Lisätietoja on UltiLED-valonlähdettä käsittelevässä osiossa, alkaen sivulta 98. Aura A-Line -järjestelmä koostuu neljästä osasta: 1 Asennustarvikkeet joko vaijeriripustus, ketjuripustus, putkiripustus tai tiivis kattoasennus 2 Kannatinkisko pituudet tai mm 3 Valaisinsisäkappale Yhdelle tai kahdelle Aura UltiLED Long Life -valonlähteelle 4 Heijastin AURA A-LINE 1 PUTKI, ILMAN HEIJASTINTA AURA A-LINE 2 PUTKEA, ILMAN HEIJASTINTA AURA A-LINE 2 PUTKEA, HEIJASTIMELLA AURA A-LINE AURA A-LINE TRAPETSIHEIJASTIN Aura A-Line Teollisuus 83

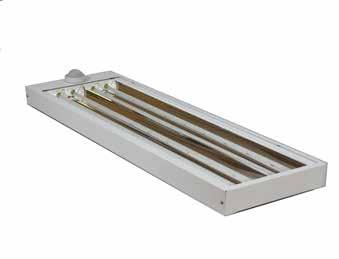

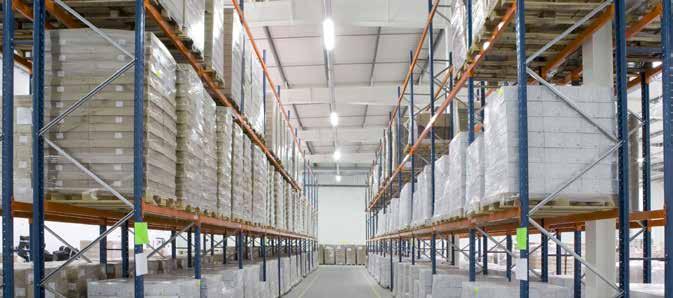

86 TEOLLISUUS Aura Persea Tehokas tunnistinvalaisin varastoihin ja tuotantoon Xxxxx Xxxxxxx Bor aut qui unt. Ute re nos consed unt odia cus, nam, sume nonserio cor alis verro incturesto incipic turiaspero dolupta quam que ma dis dolore volo omnis excest que poruptas dolorer erovit, qui doluptatur modit que velesectio te sim Erittäin tehokas Varustettu tunnistimella parasta mahdollista energiansäästöä varten Miro-heijastimet, hopea Säädettävä säteilykulma Viiden vuoden takuu Aura Persea on moderni ja erittäin tehokkaalla heijastimella varustettu valaisin, joka ei edellytä huoltoa. Sillä voidaan korvata korkeavarastojen 400 watin suurpainenatrium- ja monimetallivalaisimet. Aura Persea tarjoaa energiaa säästävän valaistuksen varastoihin ja supermarketeihin. Parasta mahdollista energiansäästöä varten se voidaan varustaa Aura T5 Eco Saver Long Life -loistelampuilla. Aura Perseassa on kaksi säteilykulmavaihtoehtoa (leveä ja kapea), joita on helppo muuttaa käyttökohteen ihanteellisen valaistuksen saavuttamista varten. Lukittavat lampunpitimet varmistavat putkien oikean sijoituksen ja pysymisen paikoillaan, mikä parantaa turvallisuutta ja luotettavuutta. Lisävarusteena tilattava polykarbonaattikupu suojaa putket ja heijastimet pölyltä. Aura Persean tunnistinversio on varustettu sisäisellä PIR-tunnistimella korkeintaan 20 metrin asennuskorkeuksiin. Se sopii edistyneeseen tunnistukseen suurissa, avoimissa tiloissa ja se on helppo ohjelmoida maan tasolta langattomalla ohjelmoitavalla kaukosäätimellä. IP20 CLASS I T5 84 Teollisuus Aura Persea

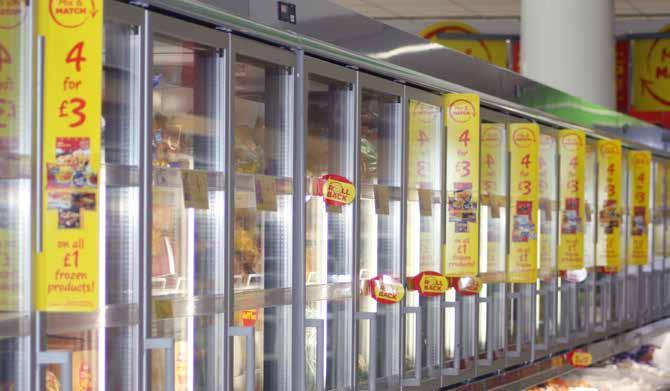

87 KÄYTTÖKOHTEET: Teollisuus, varastot, supermarketit ja hypermarketit MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) Aura Persea: Aura T5 Eco Saver Long Life VALOVIRTA (lm) VALAISIMEN VALOTEHO (lm/w) PAINO (kg) TUOTENRO T5 4 50W (54 W) DALI , T W (54 W) DALI ja tunnistin , Lisävarusteet Ritilä 4 50 W (54 W) Polykarbonaattikupu 4 50 W (54 W) Pinta-asennussarja, Persea AURA PERSEA JA T5, LEVEÄ AURA PERSEA JA T5, KAPEA AURA IQ -TUNNISTIN PARASTA MAHDOLLISTA ENERGIANSÄÄSTÖÄ VARTEN WINSTA -LIITIMET Hätäversioita on saatavana pyynnöstä. Huomaa, että Long Life -valonlähteet on tilattava erikseen. Arvot perustuvat T5 Eco Saver -tuotteeseen, K. MATERIAALIT: Runko on valmistettu teräslevystä. Runko on käsitelty tunnin suolasuihkemaalauksella, joten se soveltuu erittäin vaativiin ympäristöihin. RAL 9016 valkoinen. Lisävarusteena saatava polykarbonaattikupu: Erittäin tehokas optisen tason polykarbonaatti ja UV-suojaus. ASENNUS JA LIITÄNTÄ: Vaijeriripustus neljällä toimitukseen kuuluvalla kiinnikkeellä. Pinta-asennussarja lisävarusteena. Aura Persea toimitetaan WINSTA -liittimillä varustettuna, mikä vähentää asennusaikaa. KOMPONENTIT: Valonlähde: Aura T5 Eco Saver Long Life, 50 W. Huomaa, että valonlähteet on tilattava erikseen. Liitäntälaite: DALI-himmennettävä elektroninen liitäntälaite, joka on asennettu erillisiin sivukammioihin lämpökuorman vähentämistä varten. Heijastin: MIRO 4 hopea, erittäin kirkas. Kahta säteilykulmavaihtoehtoa (leveä ja kapea) voidaan muuttaa säätämällä kunkin lampunpitimen korkeutta valaisimessa. Valaisin toimitetaan säädettynä leveään asentoon. Tunnistin: Aura IQ Sensor EBDHS-DD-IQ M6-kohdat (6) TEKNISET TIEDOT: V Hz, IP20, CE. Ympäristön lämpötila: 0 C C TYYPPI P L K L T5 4 50W (54 W) DALI T W (54 W) DALI ja tunnistin K P AURA PERSEA Teknisiä tietoja voidaan muuttaa. Tämän tuote-esitteen uusin versio on osoitteessa Aura Persea Teollisuus 85

88 Ulkovalaisimet Indico 88 Aura NoctiLED Pole & Wall 90 LSL 30/LSL Aura Conspecto Ceiling & Wall 94

89

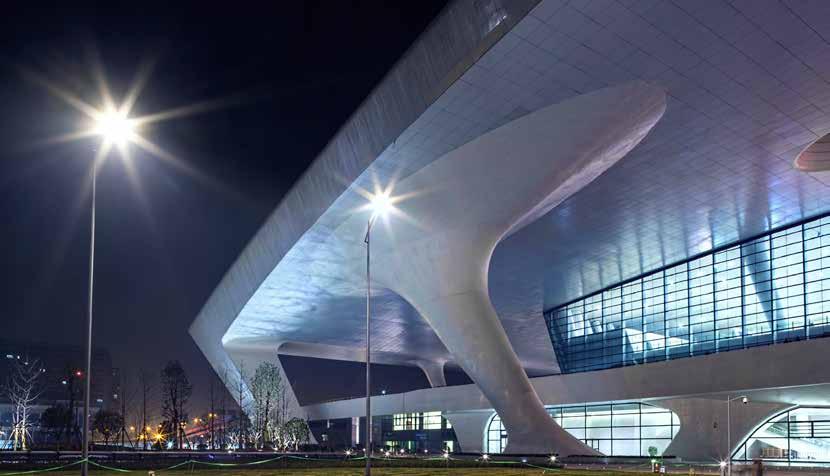

90 Ulkovalaisimet Indico Pohjoismaista funktionaalisuutta huokuva futuristinen seinä- ja katuvalaisin Iskunkestävä etulasi Energiatehokas, < 100 lm/w Painevalettua alumiinia Sisäänrakennettu säädettävä pylväskiinnike 1 10 W DIM vaihtoehtona automaattinen yöhimmennys Indico on moderni valaisin, jonka muotokieli huokuu minimalismia ja älykkäitä toimintoja. Valaisimen avaamiseen ei tarvita työkaluja, ja valaisin sulkeutuu automaattisesti avoinna ollessaan. Avattaessa 2-napainen katkaisin katkaisee virran. Valaisin on painevalettua alumiinia, ja siinä on iskunkestävä etulasi, IK08. IP66 LED IK08 88 Ulkovalaisimet Indico

91 KÄYTTÖYMPÄRISTÖT: pienet ja isot tiet, puistot, pysäköintialueet, pyörätiet ja julkisivut. MATERIAALI: Valaisinkotelo painevalettua alumiinia, karkaistu etulasi IK08. Asennusruuvit ruostumatonta terästä. Erikoismaali. ASENNUS JA LIITÄNTÄ: Valaisinkotelo avattavissa ilman työkaluja. 7 m:n liitäntäjohto, 2 x 1,5 mm 2. Portaattomasti säädettävä pylväskiinnike pystyja vaakapylvääseen mm. Moduulirakenne pidentää käyttöaikaa, sillä sekä käyttölaite että LED-moduuli ovat vaihdettavissa ja päivitettävissä. MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTE- NRO Indico, epäsymmetrinen, B: tyyppi II, 4000K , Indico, epäsymmetrinen, B: tyyppi ll, yöhimm.*, 4000K , Indico, epäsymmetrinen, B: tyyppi II, 4000K , Indico, epäsymmetrinen, B: tyyppi ll, yöhimm.*, 4000K , *Yöhimmennin himmentää valaisinta pimeimpien tuntien ajaksi ja pienentää energiankulutusta. INDICO, 35/60 W EPÄSYMMETRINEN, B: TYYPPI LL, OSAT: Philips Xitanium -käyttölaite. Samsung-LEDpaketti. Epäsymmetrinen linssikotelo. Lisää linssejä on saatavana pyynnöstä. Saatavana 5700K:n versiona ja erilaisilla valonjakoversioilla pyynnöstä. Valovirranalenema L70, tuntia. TEKNISET TIEDOT: V HZ, IP66, suojausluokka II, IK08, ympäristön lämpötila <40 o C. Tuulikaappi 0,072cm 2. CE. cd/klm C0 C180 C0 C180 η = 100 % Pohjoismaista muotoilua ja toimivuutta Samsung LED DIN muotoilustandardi Suojausluokka 2, kaksoiseristetty 1 10 V himmennin/yöhimmennin Ylijännitesuoja 10 kv Karkaistu etulasi IK08 IP66 Likaa hylkivä, virtaviivainen valaisinkotelo Karkaistu etulasi IK08 Avattavissa ilman työkaluja Epäsymmetrinen, B: tyyppi ll, Erilaisia valonjakoja on saatavana pyynnöstä Automaattinen lukitus avattuna Valaisin ja käyttölaite kestävät C:n lämpötilat Automaattinen virrankatkaisu avattaessa Asennus pystyasentoon Asennus vaaka-asentoon 10 kv:n ylijännitesuoja Pylväskiinnike 0 90 astetta, sopii pylväisiin, joiden halkaisija on mm Indico Ulkovalaisimet 89

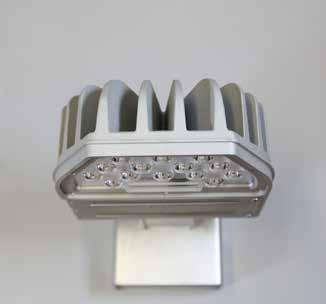

92 ULKOVALAISIMET Aura NoctiLED Pole & Wall Pohjoisen oloihin kehitetty funktionalistisesti muotoiltu valaisin Kompakti jäähdytysoptimoitu valaisin Erittäin tehokas Yöhimmennystoiminto säästää energiaa Helppo asentaa NoctiLED Pole & Wall ovat kompakteja valaisimia, jotka on helppo asentaa. Valaisimet ovat tehokkaita ja kestäviä ja niissä on useita fiksuja toimintoja. Kaikki on pakattu muotoon valetusta alumiinista valmistettuun valaisinkoteloon. Uudenlaisen suorittimen ansiosta NoctiLED-valaisinta voidaan ohjata joko 1 10 V:n ja langattomalla ohjauksella tai jollakin 6 tehotasosta ja 10 yöhimmennysohjelmasta. Teho ja yöhimmennyksen käyttö valitaan asennuksen yhteydessä. Harkitut materiaalivalinnat ja sisäänrakennettu LED-valojen ja käyttölaitteen lämpötilanseuranta takaavat valaisimen kestävyyden. IP67 LED 90 Ulkovalaisimet Aura NoctiLED Pole & Wall

93 AURA NOCTILED WALL KÄYTTÖYMPÄRISTÖT: Pienet ja isot tiet, puistot, pysäköintialueet, pyörätiet ja julkisivut. MATERIAALI: Kiinnike galvanoitua terästä. Väri alumiinin harmaa. XXXXX XXXXXX XXX ASENNUS JA LIITÄNTÄ: NoctiLED Long Life Pole -valaisimen galvanoidun pylväskiinnikkeen kiinnittämiseen lyhtypylvääseen tarvitaan vain kaksi ruuvia. Saatavana on viisimetrinen standardivirtajohto. NoctiLED Pole sopii 60/76 mm:n vakiopylväshalkaisijoihin. Valaisin voidaan asentaa yhtä helposti rakennukseen. Seinäkiinnike galvanoitua terästä. Seinäkiinnikkeen kiinnittämiseen vaaditaan ainoastaan kolme ruuvia. MALLIT TYYPPI JÄRJESTEL- MÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO Aura NoctiLED Pole Long Life Aura NoctiLED Pole street D. Ø , Aura NoctiLED Pole street D. Ø , Aura NoctiLED Pole Sym D. Ø , OSAT: Aura NoctiLED Long Life -valonlähde, 4000K. Integroitu käyttölaite. TEKNISET TIEDOT: V Hz, IP67, suojausluokka II. CE. Aura NoctiLED Pole Sym D. Ø , Aura NoctiLED Wall Long Life Aura NoctiLED Wall Sym D AURA NOCTILED VALONJAKO (STREET D.) AURA NOCTILED VALONJAKO (SYM D.) Valonjako katu- ja seinävalaisussa Valonjako pysäköintialueiden, julkisten alueiden ja julkisivujen valaisussa 330 mm 205 mm 330 mm 205 mm 110 mm 50 mm 210 mm 210 mm 115 mm 140 mm 80 mm 73 mm AURA NOCTILED POLE AURA NOCTILED WALL Aura NoctiLED Pole & Wall Ulkovalaisimet 91

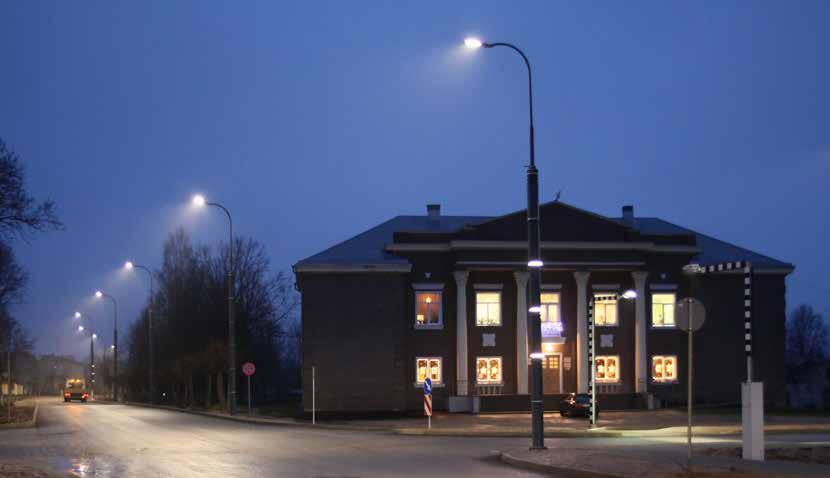

94 ULKOVALAISIMET LSL 30/LSL 60 LED-katuvalaisin Erittäin energiatehokas jopa 100 lm/w Optimoitu lämmönjohtaminen maksimoi kestävyyden Korkealaatuinen modernisti muotoiltu valaisinkotelo 5 vuoden takuu Tämä erittäin tehokas katuvalaisin sopii pohjoisen olosuhteisiin ja tuottaa miellyttävän valkoista valoa, joka sopii kaupunkiympäristöön Ainutlaatuinen rakenne johtaa lämpöä LED-moduuleista pois hyvin, mikä parantaa valaisimen tehoa ja kestävyyttä. Valaisin voidaan asentaa pylvään päähän tai varteen kiinteästi tai säädettävästi :n kallistuksella. IP66 LED IK09 92 Ulkovalaisimet LSL 30/LSL 60

95 KIINTEÄ KIINNIKE KÄYTTÖYMPÄRISTÖT: pienet ja isot tiet, puistot, pysäköintialueet, pyörätiet ja julkisivut. MATERIAALI: Valaisinrunko korkeapainevalettua alumiinia. Tiivisteet: lämpökestävää silikonikumia. Kupu: PMMA. Hopeanharmaa RAL TYYPPI LSL 30/LSL 60 KORRELOITU VÄRILÄMPÖTILA (K) JÄRJEST- ELMÄN TEHO (W) SÄÄDETTÄVÄ KIINNIKE. VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) TUOTE- NRO LSL30 Valkoinen, 4000K ASENNUS JA LIITÄNTÄ: Valaisin on helppo asentaa, ja se sopii pylvääseen, jonka halkaisija on mm. Muita kiinnitysvaihtoehtoja saatavana pyynnöstä. Asennuskulma valittavissa Valaisin voidaan asentaa myös vaakaasentoon varteen. OSAT: Valaisimessa on Luxeon Rebel -LED-siru ja heijastinoptiikka. Polttoaika L70, tuntia. TEKNISET TIEDOT: 1 10 V:n versioita saatavana pyydettäessä. Ympäristön lämpötila: C V. CE. LSL30 Himmennettävä 50 % Valkoinen, 4000K LSL30 Valkoinen, 4000K MM MALLIT LSL30 Himmennettävä 50 % Valkoinen, 4000K LSL60 Valkoinen, 4000K MM LSL30, 34W, 48W LSL60 Himmennettävä 50 % Valkoinen, 4000K LSL60 Valkoinen, 4000K LSL60 Himmennettävä 50 % Valkoinen, 4000K MM 720 MM KIINNIKKEET LSL30/LSL60 Kiinteä pylväskiinnike Ø LSL30/60 Kallistuva pylväskiinnike +/-15, Ø 60mm LSL30/60 Kallistuva pylväskiinnike +/-15, Ø 76mm MM LSL60, 74W, 97W 139 MM LSL30, 34W, 3900 LM LSL30, 48W, 5200 LM LSL60, 74W, 8700 LM LSL60, 97W, LM LSL 30/LSL 60 Ulkovalaisimet 93

96 Ulkovalaisimet Aura Conspecto IP54Ceiling & Wall Pinta-asennettava, energiatehokas LED-alasvalo ulkotiloihin Vaihdettava LED-valonlähde Energiatehokas Erinomainen värintoisto 5 vuoden takuu Aura Conspecto IP54 Ceiling & Wall on pinta-asennettava alasvalo ulkotiloihin ja vaativiin ympäristöihin. Se kiinnitetään tiiviisti katon tai seinän pinnalle, ja siinä on vaihdettava Aura CompoLED Long Life -LED-moduuli. Valaisin on varustettu bajonettikannalla, joka helpottaa valonlähteen vaihtamista. Aura Conspecto IP54 Ceiling & Wall on erinomainen vaihtoehto, joka tarjoaa hyvää valaistusta ja säästää energiaa. Sekä katto- että seinäversio on saatavana IP-luokituksella 20 (ks. s. 12) IP54 LED CLASS I 94 Ulkovalaisimet Aura Conspecto IP54Ceiling & Wall

97 AURA CONSPECTO IP54 CEILING & WALL, KATTOASENNUS AURA CONSPECTO IP54 CEILING & WALL, SEINÄASENNUS KÄYTTÖYMPÄRISTÖT: sisäänkäynnit, katokset ja vastaavat tilat, joissa vaaditaan jopa IP54-luokitusta. MATERIAALI: Valaisinrunko terästä ja alumiinia. Antrasiitinharmaa. Jäähdytyslaippa mustaanodisoitua alumiinia. ASENNUS JA LIITÄNTÄ: Pintaasennettava kattoon tai seinään. Kattoversiossa on välejä ulkopuolisille johtoliitännöille. OSAT: Aura CompoLED Long Life. Saatavana 3000K tai 4000K-versio. Saatavana DALIkäyttölaitteella pyynnöstä. TEKNISET TIEDOT: 230 V, Hz, IP54. Kanta G46d. Suojausluokka I, CRI>90. CE. MALLIT TYYPPI Conspecto CE IP K tai 4000 K Conspecto WA IP K tai 4000 K JÄRJESTELMÄN TEHO (W) VALAISIMEN VALOVIRTA (lm) VALAISIMEN TEHOKKUUS (lm/w) PAINO (kg) TUOTENRO , , *Huomioi, että CompoLED Long Life -valonlähteet on tilattava erikseen. Lisätietoa on CompoLED-valojen tuotelehdellä tuoteluettelon lopussa sivulla 110. HUOM! Aura CompoLED Long Life, järjestelmän teho 25 W ja 3000 lm saatavana tammikuusta 2015 alkaen. Merkintä QuickChange tarkoittaa, että valaisin on moduulipohjainen ja LEDvalonlähde voidaan vaihtaa helposti. A A A A AURA CONSPECTO CEILING & WALL 190 JA AURA COMPOLED LONG LIFE Ø 170 Ø AURA CONSPECTO CEILING, IP54 AURA CONSPECTO WALL, IP54 Aura Conspecto IP54Ceiling & Wall Ulkovalaisimet 95

98 Valonlähteet Aura UltiLED Long Life 98 Aura UltiLED Pro Long Life 102 Aura T5 Eco Saver Long Life 106 Aura CompoLED Long Life 110

99

100 Valonlähteet Aura UltiLED Long Life (G4) Fiksusti pakatut LED-valot kestävät pitkään Aura UltiLED Long Life -valonlähde tuottaa suuren valovirran ja laadukkaan valon energiatehokkaasti, ja sen käyttöikä on vähintään tuntia. Se ei ole vanhoihin valaisimiin sopiva RetroFit LED-putki, vaan uudentyyppinen LED-valonlähde uusiin LED-valaisimiin ja -ratkaisuihin. Aura UltiLED Long Life tarjoaa kaikki nykyaikaisen LED-valaistuksen edut, mutta myös takaa, että valaistusjärjestelmät on jatkossa helppo päivittää uusimman LED-tekniikan mukaiseksi vaihtamatta kuitenkaan koko valaisinta. Aura UltiLED Long Life sopii erityisesti kylmiin olosuhteisiin sekä tiloihin, joissa valoja sytytetään ja sammutetaan usein. Sen ohjaus ja himmentäminen onnistuvat helposti. Erinomaisten lämpö- ja sähköteknisten ominaisuuksien ansiosta tuote on erittäin luotettava ja kestävä. Aura UltiLED Long Life -putkelle myönnetään käyttöikätakuu. Aura UltiLED Long Life kestäviin LED-valaistusratkaisuihin. Valotehokkuus jopa 130 lm/w Valontuotto jopa 3000 lm Diffusoituo pinta tuottaa tasaisen valaistustuloksen Laadukas valkoinen valo (Ra-arvo > 80) LED-moduuli hyvin suojattu tiiviissä IP65-lasiputkessa Erinomainen lämpö- ja sähkötekninen rakenne (SELV-yhteensopiva) tunnin polttoikätakuu Alhaiset CO2-päästöt ja ylläpitokustannukset Käyttökohteita: Parkkipaikat Kylmävarastot Toimistot Supermarketit Myymälät Kyltit 98 Valonlähteet Aura UltiLED Long Life (G4)

101 Yleistä Aura UltiLED Long Life on Aura Lightin kehittämä, vaihdettava LED-valonlähde, jolle taataan tunnin (L70B10) elinikä. UltiLED-valonlähteessä on integroitu lämpönielu ja ulkoinen ohjain, joka takaa optimaalisen luotettavuuden. Käyttötarkoitukset Aura UltiLED Long Life sopii erinomaisesti LED-valaisimiin, kun asiakas haluaa vähentää energia- ja kunnossapitokustannuksia. Se on tarkoitettu suoraan valaistukseen toimistoissa, kouluissa, supermarketeissa, pysäköintihalleissa ja muissa tiloissa, joissa perinteisesti on käytetty loistelamppuja. Nyt voidaan helposti suunnitella uusia LED-valaisimia, joiden energiatehokkuus on parempi kuin vastaavien T5-loistevalaisimien. Uusi LED-valaisin on helppo suunnitella Aura UltiLED Long Lifen ympärille, sillä sen koko ja valovirta vastaavat 16 mm:n T5-loisteputkia. UltiLED-valonlähde sopii tavanomaisiin lampunpidikkeisiin, joten se on yhtä helppo vaihtaa kuin tavallinen loisteputki. Näin ollen asiakkaat voivat siirtyä jatkossa käyttämään vieläkin tehokkaampia LED-putkia vaihtamatta kuitenkaan koko valaisinta. Long Life -tekniikka Aura UltiLED Long Life -valonlähde on kehitetty tuottamaan valoa erittäin tehokkaasti, joka perustuu erinomaiseen lämpöja sähkötekniseen rakenteeseen. T5-koon eli 16 mm:n putki itsessään on suljettu (IP65), joten se suojaa LED-moduulia lialta ja kosteudelta, jotka ovat yleisimpiä syitä LED-tuotteiden vikaantumiseen Lasiputken sisällä on erittäin luotettava LED-järjestelmä, joka kestää pitkään ja tuottaa laadukasta valoa koko käyttöikänsä ajan. Käytämme vain laadukkaimpia Toyoda Gosei/Epistar-LED-komponentteja. Kaikki järjestelmien komponentit ovat läpäisseet vuoden mittaisen rasitustestin, joka takaa käyttövarmuuden ja kestävyyden. Fosforin ja LED-liitoksen lämpötila jäävät selvästi alle mainittujen enimmäisarvojen, mikä takaa erinomaisen valovirran pysyvyyden. Lämpöteknisessä rakenteessa lämpönielu on kiinnitetty lasiputkeen lämpöä johtavalla liimalla, mikä takaa lämmön tehokkaan jakaantumisen. Haemme patenttia tälle ratkaisulle. Liitäntälaitteet Aura UltiLED Long Life 8 W -valonlähdettä käytetään 350 ma:n LED-ohjaimella. UltiLED 17 ja 23 W versioita käytetään 700 ma:n ohjaimella. Hyväksyttyjen liitäntälaitteiden luettelon saat Aura Lightilta. Elinikä Aura UltiLED Long Lifen mitattu elinikä (L70B10 eli 90 % valonlähteistä säilyttää vähintään 70 % alkuperäisestä valovirrastaan) on tuntia (Ta 25 C). Luvut perustuvat jatkuviin LM-80-ohjeistuksen mukaisiin käyttöikätesteihin. VALOVIRRAN PYSYVYYS L70 L80 L tuntia tuntia tuntia LASKENNALLINEN PISTE ELÄMÄ (Ta) 25 C Laske näkyy perustuvat TM-21 ympäristön lämpötila (Ta) 25 C. Aura UltiLED Long Life (G4) Valonlähteet 99

102 » Aura UltiLED Long Life on erittäin pitkäikäinen ja ympäristöystävällinen ratkaisu kaikkiin tiloihin «Tekniset tiedot Aura UltiLED Long Lifella on erittäin korkea valotehokkuus, kirkkaassa versiossa jopa 135 lm/w. Valon laatu on korkea, sillä värintoistokyky on 84 ja värilämpötilan tarkkuus on korkeintaan MacAdam 4 SDCM. Euroopan toimistovalaistukselle asetetut normit siis täyttyvät. Saatavana on 3000K ja 4000K värilämpötilat. Putken toisessa päässä on metallinastat ja toisessa muoviuloke. Putkesta on saatavana sekä kirkas että hajavaloversio, joten se sopii kaikentyyppisiin käyttötarkoituksiin. Valon jakautuminen Long Life -takuu Aura UltiLED Long Life on kehitetty ja valmistettu tiukkojen laadunvalvontamenetelmien mukaisesti. Aura Light takaa Aura UltiLED Long Life -järjestelmille mainitun eliniän. Järjestelmissä tulee noudattaa mainittuja valaisimen sisäisiä enimmäislämpötiloja, ja niiden ohjaamiseen tulee käyttää hyväksyttyjä liitäntälaitteita. Jos haluat Long Life -takuuta koskevaa lisätietoa, tutustu verkkosivustoomme tai ota meihin yhteyttä puhelimitse tai sähköpostitse. Aura UltiLED Long Life, 17W, hajavalo, lux / 3 m x = valonlähde 100 Valonlähteet Aura UltiLED Long Life (G4)

103 Aura UltiLED Long Life (G4) Tekniset tiedot TUOTE NRO VIR- RANKU- LUTUS TYYPPI (VAATIMUKSENA ULKOINEN LED-OHJAIN) VÄRI VÄRI- LÄMPÖTILA (K) TYYPILLINEN VALOVIRTA* (LÄMMIN LED) VALOTEHO (lm/w) PITUUS ILMAN NASTOJA (MM) ENERGIA LUOKKA YKSI KKÖÄPAK- KAUKSESSA (KPL) T U O T T E I S T O Aura UltiLED Long Life, Ø 16 mm, Kanta G W 830 HAJAVALO Lämmin valkoinen A W 840 HAJAVALO Valkoinen A W 830 HAJAVALO Lämmin valkoinen A W 840 HAJAVALO Valkoinen A W 830 HAJAVALO Lämmin valkoinen A W 840 HAJAVALO Valkoinen A+ 30 LISÄTARVIKKEET Lamppupidikeadapteri T8 ja T5 (myydään pareittain). Sovitin sopii G13 lamppupitimeen. ** * Toleranssi+/- 8% ** Lisätarvike ei sisällä sähköosia, toimii ainoastaan UltiLED moduulin kiinnikkeenä. Sähköinen kytkentä edellyttää sähköalan ammattilaista sekä hyväksyttävän LED-ohjaimen.. Jännite 8W = 24VDC@350mA 17W = 24VDC@700mA 23W = 33VDC@700mA Värintoistoindeksi 80 Alkuperäinen väritarkkuus 3 SDCM Aura UltiLED Long Life lampunpidikeadapteri T8:sta T5:een. Huomaa, että lamppupidikeadapteriin sopii vain 1149 ja 1449 mm: n putkia. Valokeilan kulma 120 Käyttölämpötila - 40 C C Kriittinen enimmäislämpötila +55 C Suojauksen tyyppi Turvaluokka Kanta IP65 III, SELV-yhteensopiva G5 Ohjattavuus Täysin himmennettävissä 1 prosenttiin (Dali & 1 10 V) Aura UltiLED Long Life hajavalo Hyväksyntä CE, KEMA Aura UltiLED Long Life (G4) Valonlähteet 101

104 Valonlähteet Aura UltiLED Pro Long Life Äärimmäisen pitkäikäinen ja tehokas LED-valonlähde Aura UltiLED Pro Long Life on täysin uudentyyppinen erittäin energiatehokas LED-valonlähde. Sillä on erittäin korkea valontuotto, hyvä värintoisto ja sen elinikä on vähintään 70,000 tuntia. Aura UltiLED Long Life ei ole vanhoihin valaisimiin tarkoitettu retrofit-lamppu, vaan uuden sukupolven valonlähde uusiin LED-valaisimiin. Tämä valonlähde tuo sinulle kaikki nykyaikaisen LED-valaistuksen hyödyt, mutta myös takaa että valaistusjärjestelmä on jatkossa helppo päivittää uusimman LEDtekniikan mukaiseksi vaihtamatta koko valaisinta. Aura UltiLED Pro Long Life sopii erityisen hyvin käyttökohteisiin, joissa vaaditaan äärimmäisen pitkää elinikää sekä korkea valontuottoa ja energiatehokkuutta. Se perustuu COBteknologiaan (Chip On Board), ja sen lämpö- ja sähkötekninen rakenne on optimoitu äärimmäisen luotettavaksi. Valonlähteellä on pitkä takuu, joka kattaa paitsi itse tuotteen myös välittömät vaihtokustannukset. Aura UltiLED Pro Long Life kestäviin LEDvalaistusratkaisuihin. Erittäin korkea valotehokkuus - jopa 119 lm/w Korkea valontuotto - jopa 4200 lm Hyvä värintoisto, Ra 80. LED-moduuli on hyvin suojattu IP65-lasiputken sisällä Erinomainen lämpö- ja sähkötekninen rakenne (SELV-yhteensopiva) tunnin elinikätakuu Alennettu CO2-päästöt ja ylläpitokustannukset Ihanteellinen valinta: Teollisuuteen Varastoihin ja logistiikkakeskuksiin Supermarketteihin ja valintamyymälöihin Uusi UltiLED Pro versio tulossa keväällä Lue lisää: Valonlähteet Aura UltiLED Pro Long Life

105 Yleiskatsaus Aura UltiLED Pro Long Life on Aura Lightin kehittämä vaihdettava LED-valonlähde, jonka elinikätakuu on 70,000 tuntia tai 60,000 tuntia 500mA. UltiLED Pro:ssa on integroitu lämpönielu ja ulkoinen liitäntälaite äärimmäisen luotettavuuden takaamiseksi. Käyttökohteet Aura UltiLED Pro Long Life on kehitetty tuottamaan äärimmäisen korkea valotehokkuus erittäin pitkällä eliniällä, tai vaihtoehtoisesti hyvin korkea valontuotto pitkällä eliniällä. Se sopii EX-ympäristöihin, ja muihin haastaviin käyttökohteisiin. Aura UltiLED Pro on ihanteellinen valonlähde asiakkaille, jotka haluavat säästää sekä huolto- että energiakustannuksissa. Se on tarkoitettu kohteisiin, joissa vaaditaan hyvin korkea valontuotto, kuten esimerkiksi korkeissa tiloissa. Se sopii myös erinomaisesti alueille, joissa lämpötilanvaihtelut ovat suuri haaste. Käyttämällä Aura UltiLED Pro -LED-valonlähteitä, on helppoa suunnitella uusia LED-valaisimia jotka päihittävät energiatehokkuudessa vastaavat T5-loistelamppuvalaisimet. Valaisimen runkona voidaan käyttää tavallista T5- valaisinrunkoa sillä UltiLED vastaa mitoiltaan T5- loistelamppua. UltiLED Pro -valonlähteet sopivat useimpiin standardimallisiin lampunpitimiin. Sen on vaihdettavissa yhtä helposti kuin tavallinen loistelamppu, joten asiakkaiden on helppo päivittää valaistusjärjestelmänsä tulevaisuudessa tehokkaampaan vaihtamatta koko valaisinta. LED-liitäntälaitteet Aura UltiLED Pro Long Life vaatii toimiakseen ulkoisen liitäntälaitteen. Vaihtoehtoina on käyttää joko 350mA:n tai 500mA:n tasavirtalähdettä riippuen siitä, halutaanko keskittyä erittäin korkeaan tehokkuuteen ja äärimmäiseen elinikää vai korkeampaan valontuottoon mutta silti pitkään elinikään. Ota yhteyttä Aura Light edustajaan saadaksesi lisätietoa sopivista LED-liitäntälaitteista. Elinikä Aura UltiLED L70B10-elinikä (ts. vähintään 90% valonlähteistä tuottaa edelleen vähintään 70% alkuperäisestä valovirrasta) on 70,000 tuntia 350mA:n virtalähteellä ja 60,000 tuntia 500mA:n virtalähteellä (Ta 25 C). Ilmoitetut arvot perustuvat jatkuviin LM-80 -standardin mukaisiin testeihin. Long Life -teknologia 16 mm lasiputki (T5-koko) on tiivis (IP65) LED-moduulin suojaamiseksi kemiallisilta saasteilta ja kosteudelta, jotka ovat itse asiassa yleisimmät syyt LED-järjestelmän rikkoutumiseen. Lasiputken sisällä on luotettava LED-moduuli, joka on suunniteltu äärimmäisen pitkäikäiseksi sekä tuottamaan korkealaatuista valoa koko elinikänsä ajan. Aura UltiLED Pro Long Life Valonlähteet 103

106 »Aura UltiLED Pro on täydellinen LED-vaihtoehto haastaviin asennuskohteisiin«ultiled Pro:ssa käytetään ainoastaan korkealaatuisia Toyota Gosei/Epistar LED-siruja. Pitkän eliniän ja korkean luotettavuuden takaamiseksi kaikki järjestelmän komponentit ovat läpikäyneet vuoden pituisen rasituskokeen sekä testin niiden kemiallisesta yhteensopivuudesta. Sekä loisteaineen että LED-liitoksen lämpötila on selkeästi alle enimmäisarvojen, jonka ansiosta valon väri pysyy tasaisena koko pitkän eliniän ajan. Lämpönielu on liimattu lasiputkeen lämpöä johtavalla liimalla, joka varmistaa erittäin tehokkaan jäähdytyksen. Aura Light on hakenut rakenteelle patenttia. asennuksissa joissa käytetään hyväksyttyjä LED-liitäntälaitteita, ja joissa käyttölämpötila ei ylitä määrättyjä enimmäisarvoja. Saadaksesi lisätietoja takuukäytännöistämme vieraile internetsivuillamme tai ota yhteyttä Aura Light edustajaan. Tekniset tiedot Aura UltiLED Pro Long Life tarjoaa erittäin korkean valotehokkuuden, jopa 130 lm/w, tai suuren valovirran, jopa 4300 lm. Valo on lisäksi erittäin korkealaatuista värintoiston ollessa Ra-asteikolla yli 80, ja värilämpötilan tarkkuuden MacAdam 4 SDCM. Näin ollen UltiLED Pro siis täyttää kaikki eurooppalaiset toimistovalaistukselle asetetut normit. Valonlähde on tällä hetkellä saatavana joko 3000K:n tai 4000K:n värilämpötilalla. Siinä on toisessa päässä tavalliset loistelampuista tutut metalliset piikit, ja toisella päässä pieni muovievä. Lampusta on saatavana sekä kirkas että hajavalomalli, joka tekee siitä erittäin monikäyttöisen. Valonjako Long Life -takuu Aura UltiLED Pro Long Life kehittelyssä ja valmistuksessä noudatetaan erittäin tarkkaa laadunvalvontaprosessia. Aura Light takaa ilmoitetun valonlähteille ilmoitetun eliniän Aura UltiLED Pro Long Life, 21W, hajavalo, Lux/3m x = valonlähde 104 Valonlähteet Aura UltiLED Pro Long Life

107 Aura UltiLED Pro Long Life Tekniset tiedot T U O T T E I S T O VÄRI TYYPPI (vaatii ulkoisen liitäntälaitteen) VÄRI- LÄMPÖTILA (K) Aura UltiLED Pro Long Life, Ø 16 mm, Kanta G5 840 hajavalo Valkoinen hajavalo Valkoinen 4000 Lisätarvikkeet VIRTA OTTOTEHO (W) TYYPILLINEN VALOVIRTA* (LÄMMIN LED) VALO- TEHOKKUUS (lm/w) 350 ma 21W ma 31W ma 26W ma 38W Lamppupidikeadapteri T8 ja T5 (myydään pareittain). Sovitin sopii G13 lamppupitimeen. ** PITUUS ILMAN NASTOJA (mm) ENERGIA- LUOKKA PAKK./ KOKO TUOTE- NO A A *Toleranssi+/- 10% **Lisätarvike ei sisällä sähköosia, toimii ainoastaan UltiLED moduulin kiinnikkeenä. Sähköinen kytkentä edellyttää sähköalan ammattilaista sekä hyväksyttävän LED-ohjaimen. Jännite 21W/31W = 60 VDC@350 ma 26W/38W = 75 VDC@350 ma Värintoisto 80 Värilämpötilan tarkkuus 4 SDCM Valonavautumiskulma 160 Ympäristölämpötila -20 C +45 C Kriittinen enimmäislämpötila +60 C Tiiviysluokka IP65 Aura UltiLED Long Life lampunpidikeadapteri T8:sta T5:een. Huomaa, että lamppupidikeadapteriin sopii vain 1149 ja 1449 mm: n putkia. Suojausluokka Kanta Ohjattavuus III G5 Täysin himmennettävissä 99-1% (Dali & 1-10V) * Pidätämme oikeuden muutoksiin. Saadaksesi viimeisimmän version tästä esitteestä käy osoitteessa Aura UltiLED Pro Long Life Valonlähteet 105

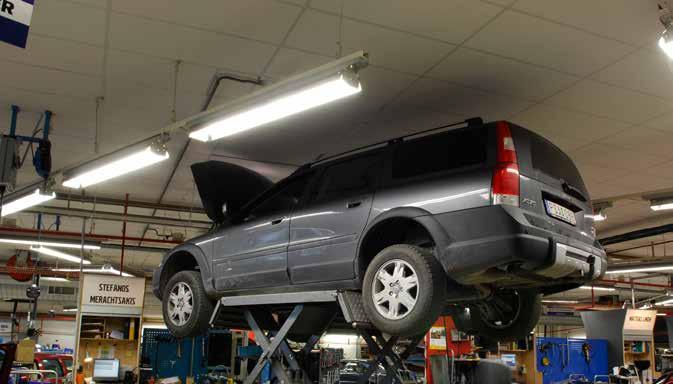

108 Valonlähteet Aura T5 Eco Saver Long Life Energiatehokasta ja ympäristöystävällistä valaistusta Aura T5 Eco Saver on energiatehokas ja erittäin pitkäikäinen loistelamppu. Käyttämällä T5 Eco Saver -lamppuja energiankulutuksesi putoaa noin 10% verrattuna tavallisiin T5-loistelamppuihin. Pitkän eliniän ansiosta myös huoltokustannuksia voidaan pienentää merkittävästi, jopa kaksi kolmannesta. Lampun hyötypolttoikä on 48,000 tuntia käytettäessä elektronista liitäntälaitetta (esilämmitys suositeltava). Lamppu soveltuu erinomaisesti kaikkiin sisätiloihin erityisesti kohteissa, joissa vaihtotyö on hankalaa ja kallista. Erittäin pitkä elinikä Korkea hyötysuhde (HE) Suuri valoteho (HO) Säästöt huoltokustannuksissa Käyttökohteita: Parkkihallit Teollisuus Sairaalat Hotellit Toimistot ja julkiset tilat Koulut Kaupat ja tavaratalot Matkustajaliiikenne 106 Valonlähteet Aura T5 Eco Saver Long Life

109 Yleiskuva Aura T5 Eco Saver Long Life on pitkäikäinen ja energiatehokas T5-loistelamppu (Ø 16 mm); yhdistelmä joka säästää rahaa paitsi energia- myös huoltokustannuksissa. Energiankulutuksesi putoaa jopa 10% ainoastaan ottamalla käyttöön Aura T5 Eco Saver loistelamput. Aura T5 Eco Saver on täydellinen ratkaisu asiakkaille, jotka haluavat pudottaa sekä energia- että huoltokustannuksia yksinkertaisin toimenpitein. Sen lisäksi että säästät puhdasta rahaa, samalla myös hiilidioksidipäästösi putoavat, sillä lampun elinikä on kolminkertainen standardilamppuihin verrattuna. Loistelamppujen ryhmävaihdon avulla huoltokustannukset voidaan optimoida, ja samalla saadaan aikaan erittäin tasainen valaistus pitkällä aikavälillä. Aura Light suosittelee ryhmävaihtojen käyttöönottoa sekä taloudellisista että ympäristösyistä. valovirrasta. Standardin IEC/EN mukaan hyötypolttoikä määritellään kuolleisuuden ja valovirran aleneman yhteisvaikutuksena, kun lamppua käytetään kolmen tunnin polttojaksolla. Kolmen tunnin polttojaksossa lamppua poltettaisiin kaksi tuntia ja 45 minuuttia, jonka jälkeen se sammutettaisiin 15 minuutiksi. Aura T5 Eco Saver -lamppujen hyötypolttoikä on 48,000 tuntia. Yleisesti ottaen paljon lähempänä loistelampun tavanomaista käyttötapaa on 12 tunnin polttojakso. Tämä tarkoittaa että lamppua poltetaan 11 tuntia, jonka jälkeen se sammutetaan yhdeksi tunniksi. Aura T5 Eco Saver -lamppujen elinikä 12 tunnin polttojaksolla on 58,000 tuntia. Ilmoitettu elinikä on laskettu 10%:n kuolleisuudella. 100% Long Life teknologia Aura T5 ECO SAVER Long Life perustuu Aura Lightin patentoituun katodisuojarakenteeseen. Tämä tekee lampuistamme ainutlaatuisia niiden äärimmäisen pitkän eliniän ja kehittyneen ylikuumenemissuojan vuoksi. Valovirran alenema on minimoitu lasiputken sisäpuolisen suojakerroksen avulla. Elinikä Lampun hyötypolttoikä tarkoittaa sitä tuntimäärää, jonka kuluttua valovirta on laskenut 80%:iin asennuksen alkuperäisestä 90% 80% 70% 60% 50% Tavallinen T5 Aura T5 Eco Saver Energiansäästöt Energiankulutus Aura T5 Eco Saver Long Life Valonlähteet 107

110 »T5 Eco Saver on erinomainen valinta kaikkiin sisätiloihin, kuten teollisuuteen, julkisiin tiloihin, toimistoihin, kouluihin, sairaaloihin ja vähittäiskauppaan.«tekniset tiedot Aura T5 ECO SAVER Long Life soveltuu käyttöön valaisimissa, joissa lämpötila voi nousta hiukan tavanomaista korkeammaksi, kun tavallisten T5-lamppujen maksimivalovirta saadaan 35ºC:n ympäristölämpötilassa. Se sopii kaikkiin T5-loistelampuille (Ø16 mm) suunniteltuihin valaisimiin. Sillä on erittäin hyvä värintoisto (Ra 85), ja siitä on saatavana useita eri värilämpötiloja. Aura T5 Eco Saver Long Life on suunniteltu käytettäväksi elektronisella liitäntälaitteella (esilämmitys). Saadaksesi mainitun 10%:n säästön aikaiseksi, liitäntälaitteen on oltava virtaohjattu. Ohjattuna tehosäätimellä lamppu kuluttaa saman verran energiaa, kuin perinteinenkin T5-lamppu mutta tuottaa 10% suuremman valovirran. Long Life takuu Aura Light myöntää T5 Eco Saver lampuille 48,000 tunnin hyötypolttoikätakuun (elektroninen liitäntälaite, esilämmitys), asennuksissa joissa noudatetaan asianmukaisia standardeja. Aura Long Life -loistelamput on valmistettu standardin IEC/ EN mukaisesti. Jatkuva tiukka laaduntarkkailu varmistaa Auran lamppujen erittäin korkean laadun. Saadaksesi lisätietoa vieraile internetsivuillamme tai ota yhteyttä Aura Light edustajaan. Mikäli käytetään himmennettäviä liitäntälaitteita, on lamppua poltettava sisään täydellä teholla 100 tuntia ennen himmentämistä. Näin lampun toiminta stabiloidaan, ja sen täysi potentiaali saadaan käyttöön koko eliniän ajaksi. 108 Valonlähteet Aura T5 Eco Saver Long Life

111 Aura T5 Eco Saver Long Life Tekniset tiedot ELINIKÄ POLTTOJAKSO 3 h (Hyötypolttoikä) 80% valovirrasta jäljellä 12 h 10% kuolleisuus ELEKTRONINEN LIITÄNTÄLAITE (ESILÄMMITYS) 48,000 h 58,000 h Aura T5 Eco Saver Long Life hyötypolttoikä 3 h polttojakso (2 h 45 min päällä, 15 min pois) VALOVIRTA (%) Aura T5 Eco Saver Long Life elinikä 12 h polttojakso (11 h päällä, 1 h pois) LAMPPUJA TOIMINNASSA (%) Loistelamppujen hyötypolttoikä perustuu IEC/EN standardiin ja kolmen tunnin polttojaksoon. Hyötypolttoikä on saavutettu kun sadan tunnin lähtöarvon valotehosta on jäljellä 80%. Hyötypolttoikä lasketaan lamppujen kuolleisuuden ja valovirran aleneman yhteisvaikutuksena. Elinikä 12 tunnin polttojaksolla tarkoittaa aikaa jonka kuluttua vähintään 90% valonlähteistä on toiminnassa. TYYPPI VÄRI- LÄMPÖTILA (K) VALOVIRTA +35 C (lm/100h) VALOTEHOKKUS +35 C (lm/w) VALOVIRTA +25 C (lm/100h) VALOTEHOKKUS +25 C (lm/w) PITUUSILMAN NASTOJA (mm) ENERGIA- LUOKKA PAKKAUS- KOKO (kpl) TUOTE- NRO. T U O T T E I S T O Aura T5 Eco Saver HE Long Life, T5 Ø 16 mm, Kanta G5 13W (=14W) A W (=14W) A W (=21W) A W (=21W) A W (=28W) A W (=28W) A W (=28W) A W (=35W) A W (=35W) A W (=35W) A Aura T5 Eco Saver HO Long Life, T5 Ø 16 mm, Kanta G5 20W (=24W) A W (=24W) A W (=39W) A W (=39W) A W (=49W) A W (=49W) A W (=49W) A W (=54W) A W (=54W) A W (=80W) A W (=80W) A W (=80W) A * Muita pyynnöstä Aura T5 Eco Saver Long Life Valonlähteet 109

112 Valonlähteet Aura CompoLED Long Life Varustettu helppokäyttöisellä QuickChange -asennusjärjestelmällä Aura CompoLED Long Life on uudentyyppinen vaihdettava LED-valonlähde, jonka valontuotto ja energiatehokkuus ovat erinomaisia. Sitä ei ole tarkoitus asentaa vanhoihin valaisimiin, vaan se on aivan uudentyyppinen LED-valonlähde uusiin LED-valaisimiin ja -ratkaisuihin. Aura CompoLED Long Life tarjoaa kaikki LED-valaistuksen edut ja takaa samalla, että valaistuksen voi helposti päivittää LED-tekniikan kehittyessä tarvitsematta vaihtaa koko valaisinta. Korkea valontuotto jopa yli 2250 lm Erittäin korkea valotehokkuus jopa 136 lm/w (4000 K) Saatavana kaksi värilämpötilaa 3000K ja 4000K Erinomainen värintoisto LED-komponentti (COB) suojattu tiiviillä lasilinssillä tunnin polttoikätakuu (L70B10) Himmennettävä Pienentää hiilidioksidipäästöjä ja huoltokustannuksia Aura CompoLED Long Life -valonlähteessä on bajonettiliitin, minkä ansiosta se on helppo vaihtaa. Valaisimen valontuottoa, värilämpötilaa ja säteilykulmaa voidaan muuttaa kätevästi vaihtamalla pelkkä valonlähde. CompoLED on saatavana sekä heijastimella varustettuna (12 /25 /40 ) että ilman heijastinta 120 -versiona. Aura CompoLED Long Lifella on tunnin polttoikätakuu. Aura CompoLED Long Life kestäviin LED-valaistusratkaisuihin. Käyttökohteet Toimistot Myymälät Julkiset tilat ja aulat Hotellit ja ravintolat Museot 110 Valonlähteet Aura CompoLED Long Life

113 Yleistä Aura CompoLED Long Life on Aura Lightin kehittämä vaihdettava LED-valonlähde, jolle taataan tunnin (L70B10) elinikä. Aura CompoLED Long Life käyttää luotettavaa ulkoista liitäntälaitetta, joka voidaan himmentää aina 1 %:iin. Aura CompoLED Long Life on saatavana sekä kiinteällä heijastimella varustettuna (12 /25 /40 ) että ilman heijastinta 120 -versiona. Käyttökohteet Aura CompoLED Long Life on kehitetty tuottamaan valoa erittäin energiatehokkaasti luotettavan sähköteknisen rakenteen avulla. Aura CompoLED Long Life on ihanteellinen ratkaisu suunniteltaessa LED-valaisimia asiakkaille, jotka haluavat vähentää energia-ja ylläpitokustannuksia erilaisissa käyttökohteissa. Se on tarkoitettu käytettäväksi toimistoissa, myymälöissä, julkisissa tiloissa, hotelleissa, ravintoloissa valaisintyyppien mukaan. Aura CompoLED Long Life -valonlähdettä varten valaisimessa on oltava ulkoinen lämpönielu. Moduulin alaosa on päällystetty erikoismateriaalilla, joka varmistaa lämmön tehokkaan poiston moduulista lämpönieluun. Nyt on mahdollista suunnitella helposti uusia LED-valaisimia, jotka ovat tehokkaampia kuin perinteinen valaistustekniikka, kuten pienoisloistelamput, monimetallilamput tai halogeenilamput. Aura CompoLED Long Life sisältää helppokäyttöisen QuickChange -asennusjärjestelmän, joka nopeuttaa valaisinten LED-moduulien vaihtoa ja päivitystä. QuickChange tarkoittaa, että valaisin on modulaarinen ja että LED-valonlähde on helposti vaihdettavissa. Lampun pidike on G46d-standardin mukainen. Siinä on neljä painekohtaa, jotka varmistavat mahdollisimman tehokkaan lämmönsiirron CompoLEDistä lämpönieluun. Käyttöikä Aura CompoLED Long Life -valonlähteiden elinikä (L70B10 eli 90 % valonlähteistä säilyttää vähintään 70 % alkuperäisestä valovirrastaan) on tuntia (Ta 25 C). Tämä perustuu jatkuvaan käyttöiän testaukseen. Long Life -tekniikka Aura CompoLED Long Life -valonlähteen COB-yksikkö sisältää lasilinssin, joka suojaa LED-sarjaa kemikaaleilta ja kosteudelta ja ehkäisee siten LED-järjestelmän toimintahäiriöitä. Aura CompoLED Long Life käyttää vain kaikkein laadukkaimpia Toyoda Gosein tai Epistarin LED-väriaineita. Fosforin ja LED-liitoksen lämpötilat jäävät selvästi alle mainittujen enimmäisarvojen, mikä takaa valovirran ja värin pysyvyyden sekä pitkän eliniän. LED-ohjaimet Aura CompoLED Long Life -valonlähteen kanssa on käytettävä ulkoista LED-ohjainta, joka tuottaa ma:n vakiovirran. Ohjain valitaan sen perusteella, miten paljon valoa käyttökohteessa tarvitaan ja onko himmennys tarpeen. Hyväksyttyjen ohjaimien luettelon saa Aura Lightilta. Tekniset tiedot Aura CompoLED Long Life on erittäin tehokas ja tuottaa jopa 125 lm/w 4000K:n värilämpötilalla. Valo on erittäin laadukasta, ja värintoistoindeksi on 3000K:n värilämpötilalla yli 90 ja 4000K:n värilämpötilalla yli 80. Sen värilämpötilan tarkkuus on enintään MacAdam 3 SDCM, joten se vastaa erinomaisesti toimistovalaistusta koskevia eurooppalaisia normeja. Aura CompoLED Long Life on tällä hetkellä saatavana kahdella värilämpötilalla, 3000K ja 4000K. Long Life -takuu Aura CompoLED Long Lifen valmistuksessa noudatetaan tarkkaa laadunvalvontaa. Aura Light takaa Aura CompoLED Long Life -järjestelmille mainitun käyttöiän. Järjestelmissä tulee noudattaa mainittuja valaisimen sisäisiä enimmäislämpötiloja, ja niiden ohjaamiseen tulee käyttää riittävää lämpönielua ja hyväksyttyä ohjainta. Lisätietoja Long Life -takuusta saa verkkosivustostamme tai Aura CompoLED Long Life Valonlähteet 111

114 Valonjako Aura CompoLED Long Life, 12, 3000 K/4000 K Aura CompoLED Long Life, 40, 3000 K/4000 K Aura CompoLED Long Life, 25, 3000 K/4000 K Aura CompoLED Long Life, 120, 3000 K/4000 K Fotometriset tiedot Aura CompoLED Long Life, 12, 4000 K 350 ma 700 ma Aura CompoLED Long Life, 40, 4000 K 350 ma 700 ma Aura CompoLED Long Life, 25, 4000 K 350 ma 700 ma Aura CompoLED Long Life, 120, 4000 K 350 ma 700 ma 112 Valonlähteet Aura CompoLED Long Life

115 Aura CompoLED Long Life Tekniset tiedot TYYPPI (vaatii ulkoisen liitäntälaitteen) VÄRI VÄRI- LÄMPÖTILA (K) VIRTA OTTOTEHO (W) TYYPILLINEN VALOVIRTA* (LÄMMIN LED) VALO- TEHOKKUUS (lm/w) KIRKKAUS (cd) PAKK./ KOKO ENERGIA- LUOKKA TUOTE- NO. Aura CompoLED Long Life T U O T T E I S T O 120 sirontakulmaa, sirontakulmaa, heijastin, 930 Lämmin valkoinen 3000 Valkoinen 4000 Lämmin valkoinen heijastin, 840 Valkoinen heijastin, 930 Lämmin valkoinen heijastin, 840 Valkoinen heijastin, 930 Lämmin valkoinen heijastin, 840 Valkoinen ma 9 W A+ 500 ma 13 W A 700 ma 19 W A 350 ma 9 W A+ 500 ma 13 W A+ 700 ma 19 W A+ 350 ma 9 W A+ 500 ma 13 W A+ 700 ma 19 W A+ 350 ma 9 W A ma 13 W A ma 19 W A+ 350 ma 9 W A+ 500 ma 13 W A+ 700 ma 19 W A+ 350 ma 9 W A ma 13 W A ma 19 W A+ 350 ma 9 W A+ 500 ma 13 W A+ 700 ma 19 W A+ 350 ma 9 W A ma 13 W A ma 19 W A MITAT AURA COMPOLED LONG LIFE HUOM! Aura CompoLED Long Life, Järjestelmän teho on 25W ja 3000 lm saatavissa tammikuusta Lue lisää: Värilämpötila (K) 3000 K tai 4000 K CRI >90 (3000 K), >80 (4000 K) Alkuperäinen väri 3 SDCM Valokeilan kulma 12 /25 /40 /120 Ympäristön lämpötila -30 C + 50 C Max TC-lämpötila + 80 C Kanta G46d Ohjattavuus Täysin himmennettävä 1% asti Polttoasento Suurin käyttöjännite Paino u ma Paino 52 g ilman heijastinta. 140 g heijastimella, avautumiskulmat 12/25/40. * Pidätämme oikeuden muutoksiin. Saadaksesi viimeisimmän version tästä esitteestä käy osoitteessa Aura CompoLED Long Life Valonlähteet 113

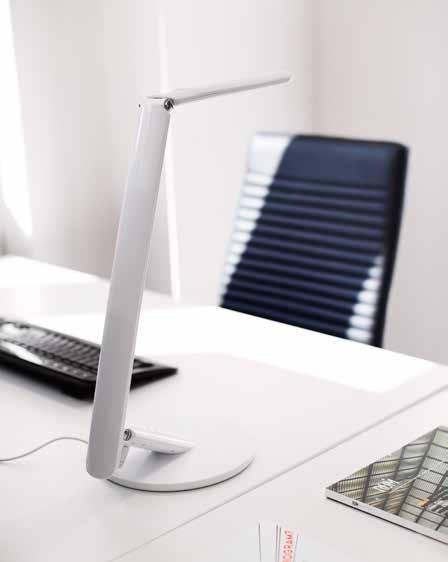

116 PÖYTÄVALAISIN Sorbus Uusi ja innovatiivinen LED-pöytävalaisin Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Xxxxxxx xxxxxxxx xxxxx Energiatehokas tunnin polttoaika Himmennettävä % USB-portti 10W LED Saatavana valkoisena ja mustana Moderni muotoilu ja toimintojen suuri määrä tekevät valaisimesta oivan valinnan työpisteen valaisuun. Pöytävalaisin on himmennettävä, ja sen polttoaika on tuntia. Valaisimessa on käteviä toimintoja, kuten USB-portti matkapuhelinta tai ipadia varten ja viimeisimpien käytettyjen asetusten muisti. Kosketusnäytössä on 6 painiketta joilla valaistustilanteita voidaan muuttaa. IP20 LED PÖYTÄVALAISIN Valonlähteet SORBUS Sorbus

117 KÄYTTÖYMPÄRISTÖT: toimistot ja koulut. MATERIAALI: laadukasta ABSmateriaalia. ASENNUS JA LIITÄNTÄ: verkkolaite. OSAT: 28 kpl 5630 LED-siru. TEKNISET TIEDOT: Järjestelmän teho 10 W. IP20. USB-liitäntä puhelimelle, ipadille, MP3- soittimelle yms. USB-signaali DC 5V, ma. Kosketusnäyttö himmennystoiminnolla. 4 värilämpötilavaihtoehtoa (ks. alla oleva taulukko). Viimeisimmän asetuksen muistitoiminto. TYYPPI JÄRJESTEL- MÄN TEHO (W) VÄRI MITAT (mm) TUOTENRO MALLIT Sorbus, LEDpöytävalaisin 10W Musta P 490 x L 200 x K 420 (säädettävä korkeus) Sorbus, LEDpöytävalaisin 10W Valkoinen P 490 x L 200 x K 420 (säädettävä korkeus) VÄRILÄMPÖTILA (K) MIN. (LUX) MAKS. (LUX) Luksitaso 30 cm:n etäisyydellä 2700K K K K Sorbus SORBUS Valonlähteet PÖYTÄVALAISIN 115

118 Yhteystiedot Puh: +358 (0) Fax: +358 (0) Tilaukset: Myynti: Kotisivut:
