2 AIT Deutschland Gmbh Tehdas sijaitsee Kasendorfissa Yksi Euroopan suurimmista valmistajista Osa Nibe Groupia Valmistuskapasiteetti yli lämpöpumppua OEM-valmistusta mm. Novelan Viedään yli 20 eri maahan Valtava määrä merkittäviä referenssejä mm. Ferrari-museo, Saksan Ympäristöministeriö, Paavin kotikirkko. Paljon kohteita myös Suomessa. Tehtaan palveluksessa n. 500 lämpöpumppualan ammattilaista Tehtaalle valmistunut juuri uudet, modernit testauslaboratoriot

3 Alpha innotec tuotekehitys, valmistus ja laatu Monivaiheiset tarkastukset tuotannossa Kiertävät työtehtävät henkilökunnalle Jokaisen laitteen 100% koekäyttö Jälkimarkkinoinnin vaatimukset Käyttöönottovaatimukset Tuotekehitystä eri markkinoille Tuotannossa yli 80 erilaista maalämpöpumppumallia * Saksassa

4 Mallisarjat Maalämpöpumput: PWZS Nordic PWZSV Nordic Inverter, Uutuus 2016 SWC Alterra, Uutuus SWCV Alterra Inverter, Uutuus 2016 SW Alterra, Uutuus SW Alterra Plus, Uutuus 2016 SWP 1 SWP 2 Varaajat: WPS TPS WWS SWWS STPS

5 PWZS Nordic maalämpöpumput (4,7kW - 12kW) Sisältää käyttövesivaraajan 186l, rosteria Erittäin hiljainen, vain 31dB 1m:n etäisyydellä Erinomainen hyötysuhde 4,7-5,05 (EN14511 B0/W35) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (BACnet/Modbus optio) Tuottaa 65 asteista vettä (B0/W65) 9kW säädettävä läpivirtausvastus Elektroninen paisuntaventtiili Sähkönsyöttö valmiiksi asennettuna Kaikki kytkennät laitteen päältä Keruupiirin kytkentä mahdollista kytkeä myös sivuilta Varustettu antoenergiamittauksella Kahden lämmityspiirin ohjaus vakiona Kylmämoduuli irrotettavissa, helppo kuljettaa Ohjain asennettavissa joko laitteeseen tai seinälle Kattavat lisävarusteet Koko 598 x 626 x 1850 Nopea ja helppo asentaa Aurinkosähkö- ja Smart Grid-valmius

6 PWZS Nordic - Toimitussisältö: Luxtronik 2.1 lämmityksen ohjain ja asennustarvikkeet Käyttövesivaraaja 186l, rosteria 18 portainen, säädettävä 9kW läpivirtausvastus Varoventtiili, 3bar (lämmitys) 6kpl O-renkaita Ulkoanturi Varaeristeet liuospuolelle Taipuisat liitosletkut maaliuoskytkentään Ohivirtausventtiili Vaihtoventtiili moottorilla Säädettävä A-luokan lämmityspuolen kiertovesipumppu Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Pehmokäynnistin (10kW ja 12kW mallit) Etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25 + Käyttöveden syöttöventtiiliryhmä + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

7 PWZS Nordic-sarjan maalämpöpumput Tekniset tiedot Malli PWZS 4 NORDIC PWZS 6 NORDIC PWZS 8 NORDIC PWZS 10 NORDIC PWZS 12 NORDIC Energialuokka (55 C + ohjain) A++ A++ A++ A+++ A+++ Lämmitysteho, B0/W35 - EN ,7 kw 6,11 kw 7,7 kw 9,34 kw 12,18 kw Maksimi antolämpötila, C 65 C 65 C 65 C 65 C 65 C COP, B0/W35 - EN ,7 4,68 4,9 5,05 5,0 Käyttövesivaraaja 186l, rosteri 186l, rosteri 186l, rosteri 186l, rosteri 186l, rosteri Sähkövastus 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä Kylmäaine / määrä R410A, 1,05kg R410A, 1,42kg R410A, 1,72kg R410A, 1,98kg R410A, 2,25kg Laitteen paino, kg Kylmämodulin paino, kg Kompressorin ottoteho, EN ,00 kw 1,25 kw 1,57 kw 1,90 kw 2,45 kw Sähkönsyöttö täydellä vastusteholla 3~N/PE/400V/50Hz C25A Lämpöpumppu C 10A C 16A C 20A C 25A PWZS 4 NORDIC 3,5kW 7,5kW 9,0kW 9,0kW PWZS 6 NORDIC 3,5kW 7,5kW 9,0kW 9,0kW PWZS 8 NORDIC 3,0kW 7,0kW 8,0kW 9,0kW PWZS 10 NORDIC 2,5kW 6,0kW 7,5kW 9,0kW PWZS 12 NORDIC -- 6,0kW 6,5kW 9,0kW 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C25A 3~N/PE/400V/50Hz C32A

8 Uudet PWZSV Nordic Inverter invertteriohjatut maalämpöpumput (2kW 17kW) Hiljainen, vain 29dB 1m:n etäisyydellä Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (BACnet/Modbus optio) Sisältää käyttövesivaraajan 186l, rosteria Tuottaa 65 asteista vettä Koko 598 x 626 x 1850 Erinomainen hyötysuhde Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Keruupiirin kytkentä mahdollista kytkeä myös sivuilta Kahden lämmityspiirin ohjaus vakiona Täysin automaattinen A-luokan lämmityspuolen kiertovesipumppu Täysin automaattinen A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Pieni tilantarve Nopea ja helppo asentaa Kattavat lisävarusteet Aurinkosähkö- ja Smart Grid-valmius

9 PWZSV Nordic Inverter - Toimitussisältö: Luxtronik 2.1 lämmityksen ohjain ja asennustarvikkeet Käyttövesivaraaja 186l, rosteria 18 portainen, säädettävä 9kW läpivirtausvastus Varoventtiili, 3bar (lämmitys) 6kpl O-renkaita Ulkoanturi Varaeristeet liuospuolelle Taipuisat liitosletkut maaliuoskytkentään Ohivirtausventtiili Vaihtoventtiili moottorilla Automaattisesti säätyvä A-luokan lämmityspuolen kiertovesipumppu Automaattisesti säätyvä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25 + Käyttöveden syöttöventtiiliryhmä + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

10 PWZSV Nordic Inverter-sarjan maalämpöpumput Tekniset tiedot Tulossa 2017 Malli PWZSV 6 Inverter PWZSV 12 Inverter PWZSV 16 Inverter Energialuokka (55 C + ohjain) A+++ A+++ A+++ Lämmitysteho, B0/W35 min / max 1,25-5,95 kw 2,48 13,56 3,2 17,20 kw Maksimi antolämpötila, C 65 C 65 C 65 C COP, B0/W35 - EN 14511, osakuorma 4,86 4,87 4,92 Käyttövesivaraaja 186l, rosteri 186l, rosteri 186l, rosteri Sähkövastus 9 kw, säädettävä 9 kw, säädettävä 9 kw, säädettävä Kylmäaine / määrä R407C, 1,16kg R407C, 2,0kg R407C, 2,20kg Laitteen paino, kg Kylmämodulin paino, kg Kompressorin ottoteho, EN ,67 kw 1,04 kw 1,91 kw Sähkönsyöttö täydellä vastusteholla 3~N/PE/400V/50Hz C35A 3~N/PE/400V/50Hz C35A 3~N/PE/400V/50Hz C35A Lämpöpumppu C 10A C 16A C 20A C 25A PWZSV 6 Inverter - 3,0kW 4,5kW 7,5kW PWZSV 12 Inverter - 5,0kW 6,5kW 9,0kW PWZSV 16 Inverter - 4,5kW 6,0kW 8,5kW

11 SWC Alterra maalämpöpumput (4,7kW 18,6kW) Hiljainen, vain 31dB 1m:n etäisyydellä, (4,7-12,1kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (BACnet/Modbus optio) Sisäänrakennettu vaihtoventtiili Elektroninen paisuntaventtiili Tuottaa 65 asteista vettä Kaikki mallit alle 3kg kylmäainetäytöllä Koko 598 x 665 x 1500 Erinomainen hyötysuhde 4,7-5,08 (EN B0/W35) Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Kahden lämmityspiirin ohjaus vakiona Pieni tilantarve Nopea ja helppo asentaa Saatavissa myös passiiviviilennyksellä SWC Alterra K Kattavat lisävarusteet Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin, jopa 74,4kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

12 SWC Alterra - Toimitussisältö Luxtronik 2.1 älykäs ohjaus Ohjaimen seinäteline Vaihtoventtiili Säätöjalat 9kW läpivirtausvastus Säädettävä A-luokan lämmityspuolen kiertovesipumppu Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Irrotettava kylmämoduuli Pehmokäynnistin (10kW-19kW mallit) Varoventtiili (lämmitys), 3bar 6-8kpl O-renkaita Ohivirtausventtiili Ulkoanturi Etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25/DN 32 + Käyttöveden syöttöventtiiliryhmä + Varaajaratkaisut + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

13 SWC Alterra maalämpöpumput Tekniset tiedot Malli SWC 4 SWC 6 SWC 8 SWC 10 SWC 12 SWC 14 SWC 17 SWC 19 ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA Energialuokka (55 C + ohjain) A++ A++ A++ A+++ A+++ A+++ A+++ A++ Lämmitysteho, kw 4,70 6,11 7,70 9,34 12,18 13,50 16,86 18,60 Kompressoreita, kpl Maksimi antolämpötila, C COP (B0/W35) EN ,7 4,68 4,9 5,05 5,00 5,08 4,93 4,87 Ääni, db(a) Sähkövastus, kw 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 9/6/3 Passiivinen viilennys K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa K-mallissa Kylmäaine R410A R410A R410A R410A R410A R410A R410A R410A Kylmäaineen määrä, kg 1,05 1,42 1,72 1,98 2,25 2,38 2,65 2,8 Laitteen paino, kg Kompressorin ottoteho, kw 1,00 1,25 1,57 1,87 2,44 2,66 3,35 3,82 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 10A 3 x 16A 3 x 16A C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi Sähkönsyöttö, vastus 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi 3 x 16A B-tyyppi

14 SWCV Alterra Inverter invertteriohjatut maalämpöpumput (2kW 16kW) Hiljainen, vain 29dB 1m:n etäisyydellä Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (BACnet/Modbus optio) Sisäänrakennettu vaihtoventtiili Tuottaa 65 asteista vettä Molemmat mallit alle 3kg kylmäainetäytöllä Koko 598 x 665 x 1500 Erinomainen hyötysuhde 4,86-4,92 (EN B0/W35, 50Hz) Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Kahden lämmityspiirin ohjaus vakiona Pieni tilantarve Nopea ja helppo asentaa Saatavissa myös passiiviviilennyksellä SWCV Alterra K Kattavat lisävarusteet Varustettavissa uusilla tai olemassa olevilla varaajilla Aurinkosähkö- ja Smart Grid-valmius

15 SWCV Alterra Inverter - Toimitussisältö Luxtronik 2.1 älykäs ohjaus Ohjaimen seinäteline Vaihtoventtiili Säätöjalat 6kW tai 9kW läpivirtausvastus Automaattisesti säätyvä A-luokan lämmityspuolen kiertovesipumppu Automaattisesti säätyvä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Irrotettava kylmämoduuli Varoventtiili (lämmitys), 3bar 6-8kpl O-renkaita Ohivirtausventtiili Ulkoanturi Etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25/DN 32 + Käyttöveden syöttöventtiiliryhmä + Varaajaratkaisut + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

16 SWCV Alterra Inverter maalämpöpumput Tekniset tiedot Malli SWCV 6 SWCV 12 SWCV 16 ALTERRA ALTERRA ALTERRA Energialuokka (55 C + ohjain) A+++ A+++ A+++ Lämmitysteho, kw 1,25 5,95 2,48 13,56 3,2 17,20 Maksimi antolämpötila, C COP (B0/W35) EN ,86 4,87 4,92 Ääni, db(a) Sähkövastus, kw 6/3 9/6/3 9/6/3 Passiivinen viilennys K-mallissa K-mallissa K-mallissa Kylmäaine R407C R407C R407C Kylmäaineen määrä, kg 1,16 2,0 2,20 Laitteen paino, kg Kompressorin ottoteho, kw 0,67 1,04 1,91 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori Sähkönsyöttö, vastus 3 x 16A C-tyyppi Samassa kompressorin kanssa Tulossa x 10A C-tyyppi 3 x 16A B-tyyppi 3 x 10A C-tyyppi 3 x 16A B-tyyppi

17 SW Alterra maalämpöpumput (4,7kW 18,6kW) Hiljainen, vain 31dB 1m:n etäisyydellä, (4,7-12,1kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (BACnet/Modbus optio) Elektroninen paisuntaventtiili Tuottaa 65 asteista vettä Kaikki mallit alle 3kg kylmäainetäytöllä Koko vain 598 x 665 x 850 Erinomainen hyötysuhde 4,7-5,08 (EN B0/W35) Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Kahden lämmityspiirin ohjaus vakiona Pieni tilantarve Nopea ja helppo asentaa Kattavat lisävarusteet Erillinen passiiviviilennyspaketti optiona Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin, jopa 74,4kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

18 SW Alterra - Toimitussisältö Luxtronik 2.1 älykäs ohjaus Ohjaimen seinäteline Säätöjalat Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Irrotettava kylmämoduuli Ulkoanturi 6-8kpl O-renkaita Etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN25/DN 32 + Latauspumppu + Käyttöveden syöttöventtiiliryhmä + Varaajaratkaisut + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

19 SW Alterra maalämpöpumput Tekniset tiedot Malli SW 4 SW 6 SW 8 SW 10 SW 12 SW 14 SW 17 SW 19 ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA ALTERRA Energialuokka (55 C + ohjain) A++ A++ A++ A+++ A+++ A+++ A+++ A++ Lämmitysteho, kw 4,70 6,11 7,70 9,34 12,18 13,50 16,86 18,60 Kompressoreita, kpl Maksimi antolämpötila, C COP (B0/W35) EN ,7 4,68 4,9 5,05 5,00 5,08 4,93 4,87 Ääni, db(a) Sähkövastus, kw Passiivinen viilennys Kylmäaine R410A R410A R410A R410A R410A R410A R410A R410A Kylmäaineen määrä, kg 1,05 1,42 1,72 1,98 2,25 2,38 2,65 2,8 Laitteen paino, kg Kompressorin ottoteho, kw 1,00 1,25 1,57 1,87 2,44 2,66 3,35 3,82 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 10A C-tyyppi 3 x 16A C-tyyppi Sähkönsyöttö, vastus x 16A C-tyyppi

20 SW Alterra Plus maalämpöpumput (22,35kW 29,60kW) Hiljainen, vain 37dB 1m:n etäisyydellä Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.1 Etähallinta ominaisuus vakiona (BACnet/Modbus optio) Elektroninen paisuntaventtiili Tuottaa 65 asteista vettä Koko vain 598 x 678 x 1500 Erinomainen hyötysuhde 4,88-4,95 (EN B0/W35) Ohjain asennettavissa myös seinälle Kaikki kytkennät laitteen päältä Kahden lämmityspiirin ohjaus vakiona Pieni tilantarve Nopea ja helppo asentaa Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin, jopa 118,4kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

21 SW Alterra Plus - Toimitussisältö Luxtronik 2.1 älykäs ohjaus Ohjaimen seinäteline Säätöjalat Säädettävä A-luokan liuospuolen kiertovesipumppu Antoenergian mittaus (paineantureiden kautta) Irrotettava kylmämoduuli Ulkoanturi 6-8kpl O-renkaita Etähallinta ominaisuudet internetin ja lähiverkon kautta. Lisäksi tarvitaan: + Keruupiirin täyttöryhmä DN 32 + Latauspumppu + Käyttöveden syöttöventtiiliryhmä + Varaajaratkaisut + Paisunta-astia lämmitykseen + Paisunta-astia keruupiirille

22 SW Alterra Plus maalämpöpumput Tekniset tiedot Malli SW 22 ALTERRA Plus SW 26 ALTERRA Plus SW 30 ALTERRA Plus Energialuokka (55 C + ohjain) A++ A++ A++ Lämmitysteho, kw 22,35 25,60 29,60 Kompressoreita, kpl Maksimi antolämpötila, C COP (B0/W35) EN ,95 4,92 4,88 Ääni, db(a) Sähkövastus, kw Passiivinen viilennys Kylmäaine R410A R410A R410A Kylmäaineen määrä, kg 3,2 3,3 3,6 Laitteen paino, kg Kompressorin ottoteho, kw 4,51 5,20 6,06 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 32A C-tyyppi 3 x 32A C-tyyppi 3 x 32A C-tyyppi Sähkönsyöttö, vastus - - -

23 SWP 1-sarjan maalämpöpumput (27,5kW 68,5kW) Hiljainen, vain 39dB 1m:n etäisyydellä, (37,2kW) Yksi kompressori Tuottaa jopa 70 C menovettä (H-laitteet) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.0 Ohjain asennettavissa seinälle Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Varustetaan ulkoisilla liuos- ja latauspumpuilla Kytkennät laipoilla laitteen takaa Todella kompakti 1190 x 760 x 961 (P x L x K) Kotelointi täysin irti lämpöpumpun rungosta Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin Saavutettavissa jopa 274kW yhteisteho! Aurinkosähkö- ja Smart Grid-valmius

24 SWP 1-sarjan maalämpöpumput Rakenne

25 SWP 1-sarjan maalämpöpumput Tekniset tiedot Malli SWP 371 SWP 451 SWP 581 SWP 691 SWP 291H SWP 561H Energialuokka (55 C + ohjain) A++ A++ A++ A++ A++ A++ Lämmitysteho, kw 37,2 45,0 57,6 68,5 27,5 53,8 Kompressoreita Maksimi antolämpötila, C COP (B0/W35) 4,8 4,8 4,8 4,6 4,3 4,5 Kylmäaine R410A R410A R410A R410A R134A R134A Kylmäaineen määrä, kg 7,2 8,2 11,2 13,4 6,2 12,8 Laitteen paino, kg Kompressorin ottoteho, kw 7,8 9,4 12,0 14,9 6,4 12,0 Sähkönsyöttö, ohjaus 1 x 16A 1 x 16A 1 x 16A 1 x 16A 1 x 16A 1 x 16A Sähkönsyöttö, kompressori 3 x 32A 3 x 40A 3 x 50A 3 x 50A 3 x 40A 3 x 50A C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi Pehmokäynnistin Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Paljetasaimet (lisävaruste) IPFK 50/50 IPFK 50/50 IPFK 50/50 IPFK 50/50 IPFK 50/50 IPFK 50/50 Värinän vaimennussokkeli (lisävaruste) Liuos / latauspumput

26 SWP 2-sarjan maalämpöpumput (70kW 161,6kW) Monipuolinen, helppo, älykäs ohjaus Luxtronik 2.0 Etähallinta ominaisuus vakiona (lähiverkko, AlphaWeb, BACnet/Modbus optio) Varustetaan ulkoisilla liuos- ja latauspumpuilla Kaksi kompressoria Tuottaa jopa 65 C menovettä (H-laitteet) Mitat 1400 x 1847 x 865 (P x K x L) Kytkennät laipoilla laitteen takaa Varustettavissa uusilla tai olemassa olevilla varaajilla Täydellinen vaihtoehto monipumppuasennuksiin Saavutettavissa jopa 646,4kW yhteisteho! Aurinkosähkövalmius

27 SWP 2-sarjan maalämpöpumput Tekniset tiedot Malli SWP 700H SWP 850H SWP 1000H SWP 1100 SWP 1250 SWP 1600 Energialuokka (55 C + ohjain) A Lämmitysteho, kw ,5 125,1 161,6 Kompressoreita Maksimi antolämpötila, C Kylmäaine R134A R134A R134A R407C R407C R407C Kylmäaineen määrä, kg ,8 20,7 Laitteen paino, kg Kompressorin ottoteho, kw 17,1 20,5 24, ,1 36,7 Sähkönsyöttö, ohjaus 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A 1 x 10A Sähkönsyöttö, kompressori 3 x 80A 3 x 80A 3 x 100A 3 x 100A 3 x 125A 3 x 125A C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi C-tyyppi Pehmokäynnistin Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä Paljetasaimet (lisävaruste) IPFK 50/65 IPFK 50/65 IPFK 50/65 IPFK 50/65 IPFK 65/65 IPFK 65/65 Värinän vaimennussokkeli (lisävaruste) SSR 2 SSR 2 SSR 2 SSR 2 SSR 2 SSR 2 Liuos / latauspumput

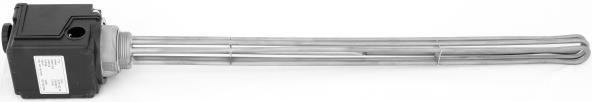

28 Varaajat ja sähkövastukset varaajiin TPS-sarjan lämmityksen puskurivaraajat WWS-sarjan käyttövesivaraajat STPS-sarjan puskurivaraajat aurinkokierukalla SWWS-sarjan käyttövesivaraajat aurinkokierukalla WPS-sarjan pieni vesitilanlaajentaja Varaajista valmiit suositukset eri lämpöpumpuille Vastuksista valmiit suositukset eri varaajille Osassa puskurivaraajia irrotettava eriste Käyttövesivaraajat aina kiinteällä eristeellä EHZ-sarjan vastukset lämmityksen puskurivaraajiin EHZI-sarjan vastukset käyttövesivaraajiin Vastuksissa termostaatti ja lämpötilarajoitin

29 TPS/WPS-Varaajat Tekniset tiedot Varaajatyyppi WPS 61 TPS 200 TPS TPS 800 STPS 800 TPS 1500 TPS 2000 Mitat Ø x K (mm) 450 x x x x x x x 2330 Kallistuspituus, mm * 2055* 2230* 2400* Paino, kg Yhteet: lataus ja purku 2 x 1½" 4 x 1½" 8 x 2 8 x 2" 8 x 2" 8 x DN80 8 x DN80 Yhteet: vastus - 1 x 1½" 3 x 1½ 3 x 1½" 3 x 1½" 3 x 1½" 3 x 1½" Vastus EHZ 60 - X X X X X X Vastus EHZ X X X X X Vastus EHZ X X X X Vastus EHZI 45 - X X X X X X Energialuokitus B B B * ilman eristettä

30 WWS/SWWS-Käyttövesivaraajat Tekniset tiedot Varaajatyyppi WWS 202 WWS 303 WWS WWS 405 WWS 507 Mitat Ø x K (mm) 600 x x x x x 1956 Nettotilavuus, l 180, Kallistuspituus, mm Paino, kg Yhteet: lataus ja purku 1" / 1" 1¼" 1¼" 1¼" 1¼" Kierukka: lämpöpumppu / aurinko 2,28m 2 / - 3,5m 2 / - 3,5m 2 / - 5,0m 2 / - 7,0m 2 / - Maksimi lämpöpumpputeho, kw ~ Yhteet: vastus DN 110* DN 110* DN 110* DN 110* DN 110* + 1½" Vastus EHZI X Vastus EHZI 45F X X X X X Energialuokitus B C A C C * sijoitetaan puhdistusluukkuun Varaajatyyppi SWWS 404 SWWS 506 Mitat Ø x K (mm) 700 x x 1956 Nettotilavuus, l Kallistuspituus, mm Paino, kg Yhteet: lataus ja purku 1¼" 1¼" Maksimi lämpöpumpputeho, kw Kierukka: lämpöpumppu / aurinko 3,50m 2 / 1,62m 2 4,30m 2 / 1,85m 2 Yhteet: vastus DN 110* + 1½" DN 110* + 1½" Vastus EHZI 45 X X Vastus EHZI 45F X X Energialuokitus C C * sijoitetaan puhdistusluukkuun

31 Asennustarvikepaketit SPP - Keruupuolen paketit SPS - Lämmityspuolen paketit 3 kpl Keruupuolen paketteja 6 kpl Lämmityspuolen paketteja Keruupiirin paketit soveltuvat etanolille tai glykolille Suunniteltu NORDIC ja ALTERRA-sarjoille

32 Asennustarvikepaketit SPP - Keruupuolen paketit Tyyppi SPP kW SPP kW SPP kW Määrittely Keruupiiri 12-paketti: Paisunta-astia 12l, paisunta-astian asennusjalka, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Keruupiiri 18-paketti: Paisunta-astia 18l, paisunta-astian asennusjalka, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Keruupiiri 24-paketti: Paisunta-astia 24l, paisunta-astian asennusjalka, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari)

33 Asennustarvikepaketit SPS - Lämmityspuolen paketit Tyyppi SPS 25 SPS 35 SPS 50 SPS 80 SPS 100 SPS 140 Määrittely Lämmitys 25-paketti: Paisunta-astia 25l, seinäasennuspanta, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 35-paketti: Paisunta-astia 35l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 50-paketti: Paisunta-astia 50l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 80-paketti: Paisunta-astia 80l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 100-paketti: Paisunta-astia 100l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari) Lämmitys 140-paketti: Paisunta-astia 140l, asennusjalat, huoltosulku, varolaiteryhmä (automaattinen ilmanpoistin, varoventtiili, painemittari)

34 Lisävarusteet maalämpöpumpuille RBE-huoneohjain (Nordic-sarja, alterra-sarja, SWP 1) LUX 2.0-COM-lisäkortti (SWC, SWP 1,2) LUX 2.1-EP-lisäkortti (Nordic-sarja, alterra-sarja) USV-vaihtoventtiilit FSW-anturit (varaajaan, shunttaukseen ) FSS-anturit (aurinkokeräimille/varaajaan) EOA-anodit (WWS/SWWS-varaajiin) IPFK-paljetasaimet (SWP-pumppuihin) SSR 2-värinänvaimennussokkeli (SWP 2) Alpha-BAC / Modbus-kiinteistöautomaatio lisenssi MLRH 1/3 vastuksen ohjausyksikkö (SWC alterra) FSA elektroninen anodi (Nordic-sarja) PWP latauspumput (SW alterra-sarja)

35 Järjestelmäräätälöinti kohteen mukaan Kiinteistölämpöpumput: Hotellit, toimistorakennukset Monipumppuratkaisut tai kiinteistölämpöpumput: Kerrostalot, asunto-osakeyhtiöt Monipumppuratkaisut tai kiinteistölämpöpumput: Teolliset kiinteistöt Pientalopumput: Omakotitalot, paritalot Monipumppuratkaisut: Rivitalot, paritalot

36 Monipumppukytkennät Monipumppukytkentöjä voidaan tehdä maksimissaan neljän lämpöpumpun ryhmissä. Yhdistettävien lämpöpumppujen kompressoreiden määrä täytyy olla sama Mahdolliset yhdistelmäsarjat: SWC 4 SWC 19 Alterra / SW 4 30 Alterra SWP 291H SWP 700H Toimintaperiaate: Kaikki koneet osallistuvat lämmitykseen 1 Slave-pumppu määritetään tarvittaessa myös käyttöveden tuotantoon Luxtronik-ohjain jaksottaa kompressoreiden käynnistyksiä ja käyntiaikoja automaattisesti

37 Monipumppukytkennät Sarjakytkentä mahdollisuudet: Mahdolliset laite kombinaatiot SWP-sarjan lämpöpumput SWP 291H H H 850H 1000H H X X X X X X 371 X X X X X X 451 X X X X X X 561H X X X X X X 581 X X X X X X 691 X X X X X X 700H X X X X X X 850H X X X X X X 1000H X X X X X X 1100 X X X X X X 1250 X X X X X X 1600 X X X X X X

38 Monipumppukytkennät Sarjakytkentä mahdollisuudet: Mahdolliset laite kombinaatiot SWC ja SW Alterra-sarjan lämpöpumput SW/C Xx Xx Xx Xx Xx Xx Xx Xx x x x 6 Xx Xx X Xx Xx X Xx Xx x x x 8 Xx Xx Xx Xx Xx Xx Xx Xx x x x 10 Xx Xx X Xx Xx X Xx Xx x x x 12 Xx Xx Xx Xx Xx Xx Xx Xx x x x 14 Xx Xx X Xx Xx X Xx Xx x x x 17 Xx Xx Xx Xx Xx Xx Xx Xx x x x 19 Xx Xx X Xx Xx X Xx Xx x x x 22 x x x x x x x x x x x 26 x x x x x x x x x x x 30 x x x x x x x x x x x

39 Monipumppukytkennät Vaatimukset: Verkkokaapeli, RJ 45, ohjainten väliin (kahden pumpun yhdistelmä) Verkkokytkin tarvitaan mikäli enemmän kuin kaksi laitetta tai jos halutaan laitteet AlphaWebetähallintaan (joka pumpusta RJ45 reitittimelle) Edut: Energiatehokkuuden maksimointi Häiriösietoisuus Huolto Vaatimukset kaivoille, varaajille, ja sähköistykselle
