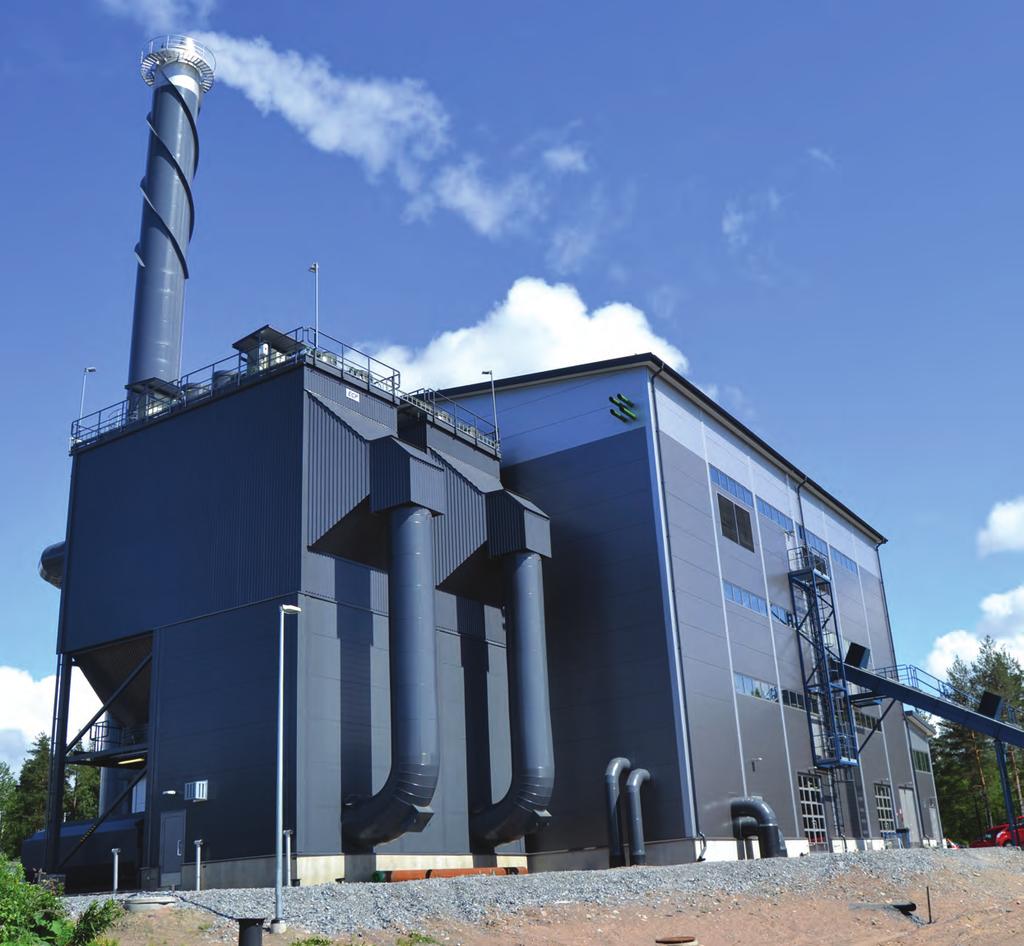

1 Bioenergiaratkaisut Unicon-kattilalaitokset puhtaan energian tuotantoon

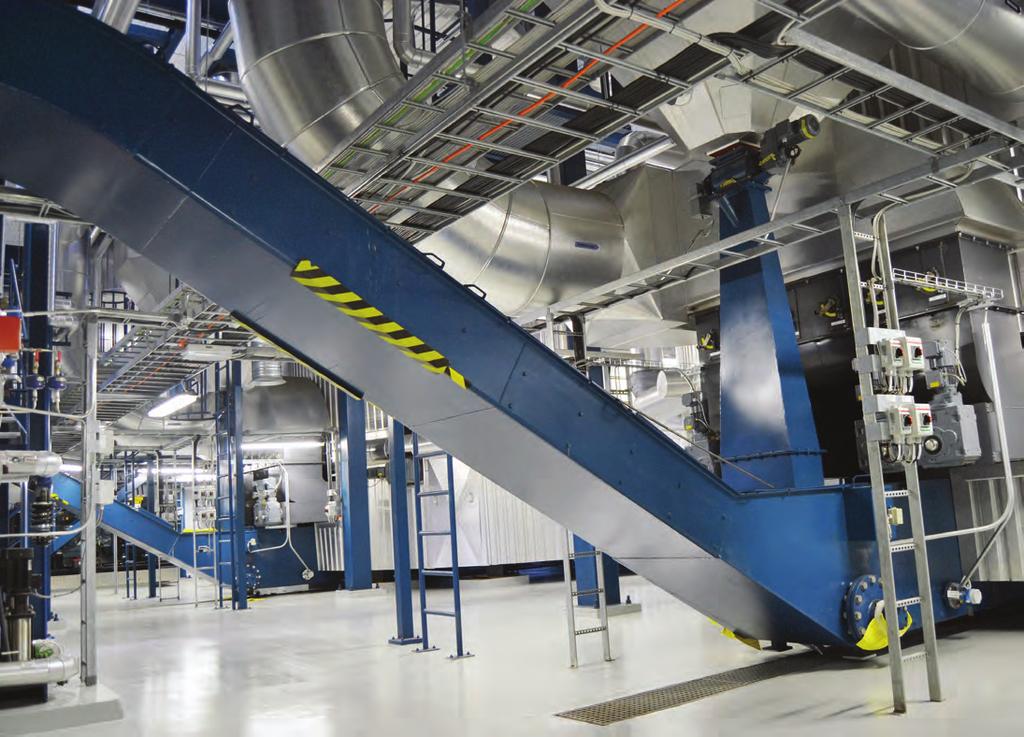

2 KPA Uniconilla on vuosikymmenten kokemus energiahankkeista Tarjoamme vastuullisia energiaratkaisuja ja elinkaaripalveluita KPA Unicon on erikoistunut sekä biopolttoaineita, kierrätyspolttoaineita että fossiilisia polttoaineita hyödyntävien kattilalaitosten kokonaistoimituksiin. Optimoimme projektien toimitukset asiakkaan tarpeiden mukaan ja tarjoamme ratkaisuja projektin esiselvityksestä aina huoltopalveluihin saakka koko laitoksen elinkaaren ajaksi. Toimimme globaaleilla markkinoilla ja keskeisimpiä asiakkaitamme ovat:» Öljy- ja kaasuteollisuus» Prosessiteollisuus» Elintarviketeollisuus» Kaukolämpöyhtiöt» Voimalaitokset» Ydinvoimalat» Rakennusteollisuus» Kemianteollisuus» Paperiteollisuus» Metsäteollisuus» Kuntasektorit Missio Tuotamme vastuullisia energiaratkaisuja edistäen asiakkaidemme menestystä ja työntekijöidemme hyvinvointia. Visio Olemme alan suunnannäyttäjä ja toimimme entistä vahvemmin osana asiakkaan energiantuotantoa. 2

3 Biopolttoaineita hyödyntävät kattilalaitokset kuuman veden ja prosessihöyryn tuotantoon Energiantuotantolaitos on aina asiakkaan tarpeen mukaan suunniteltu ja optimoitu kokonaisuus. Me tarjoamme kuumaa vettä tai höyryä tuottavia kattilalaitoksia. Ratkaisumme on suunniteltu tehokkaaseen paikallisten biopolttoaineiden hyödyntämiseen ja ympäristöystävälliseen energiantuotantoon. Laitokset perustuvat joko Biogratetekniikkaan, pellettipölyteknologiaan tai leijukerrosteknologiaan (BFB) riippuen polttoaineesta ja laitoksen käyttötarkoituksesta. Kattilalaitokset suunnitellaan ja rakennetaan täyttämään tiukimmatkin ympäristövaatimukset. Arkkitehtuurinsa ja alhaisen melutasonsa ansiosta laitokset voidaan sijoittaa asuinalueiden välittömään läheisyyteen. Paikallisten biopolttoaineiden hyödyntäminen on merkittävä keino vähentää riippuvuutta tuontipolttoaineista sekä luoda paikallisia työllistymismahdollisuuksia. Vuosikymmenten kokemuksella ratkaisemme myös teidän energiantuotantoonne liittyvät haasteet. Bioenergiaratkaisut» Unicon Biograte teholuokka 4 25 MW / kattila» Unicon Pelletti teholuokka 3 50 MW / kattila» Unicon ReneFluid teholuokka 6 50 MW / kattila» Unicon ReneGrate teholuokka 2 12 MW / kattila Moduulirakentaminen mahdollistaa useamman laitoksen asentamisen rinnakkain, jolloin päästään asiakkaan tarpeiden mukaisiin tehoihin. Ratkaisumme:» Kuumaa vettä tuottavia laitoksia, esimerkiksi kaukolämmön tuotantoon» Kuumaa vettä tuottavia laitoksia teollisuuden tarpeisiin, esimerkiksi sahoille» Höyrykattilalaitokset teollisuudessa tarvittavan höyryn tuotantoon, esimerkiksi elintarviketeollisuuteen» Höyryä tai kuumaa vettä tuottavia laitoksia huippukuormaja varalaitoksiksi Joustava toimituslaajuus Jokainen ratkaisumme voidaan toimittaa joko asiakkaan tontille avaimet käteen -periaatteella tai prosessilaitetoimituksena asiakkaan rakennukseen, jolloin huomioimme asiakkaan erityistoiveet tilankäytön suhteen. Laitosratkaisumme ovat moduloituja ratkaisuja, joten kuljetukset ympäri maailmaa ovat helposti järjestettävissä. Tyypilliset polttoaineet Polttotekniikkamme hyödyntävät tehokkaasti erilaisia biopolttoaineita, kuten metsähaketta, sahanpurua, haketta, kuorta ja turvetta. Erittäin pienipartikkeliset polttoaineet, kuten turve ja sahanpuru, soveltuvat hyvin tekniikoillemme, kuten myös erittäin märät polttoaineet (kosteus voi olla jopa 67 %). Toissijaisena seospolttoaineena tekniikoillemme soveltuvat myös muun muassa mäski, maisemointijätteet ja peltobiomassat. 3

4 4

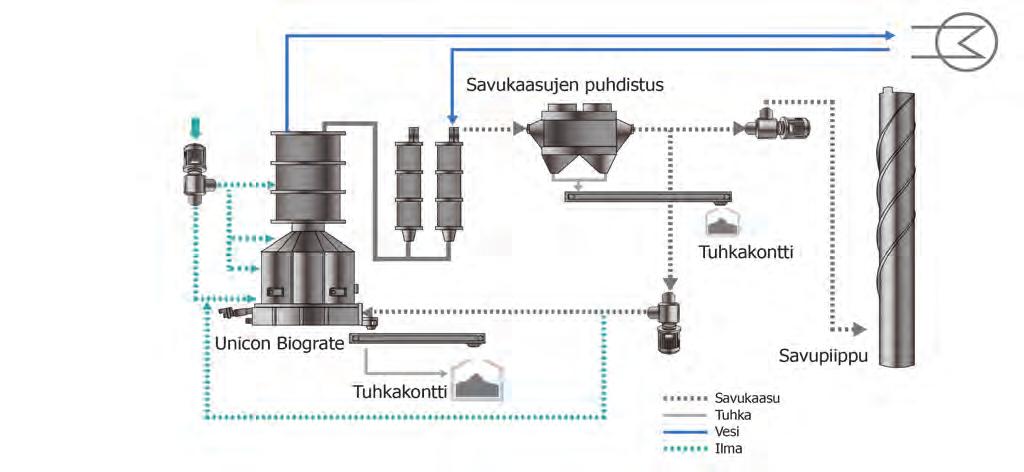

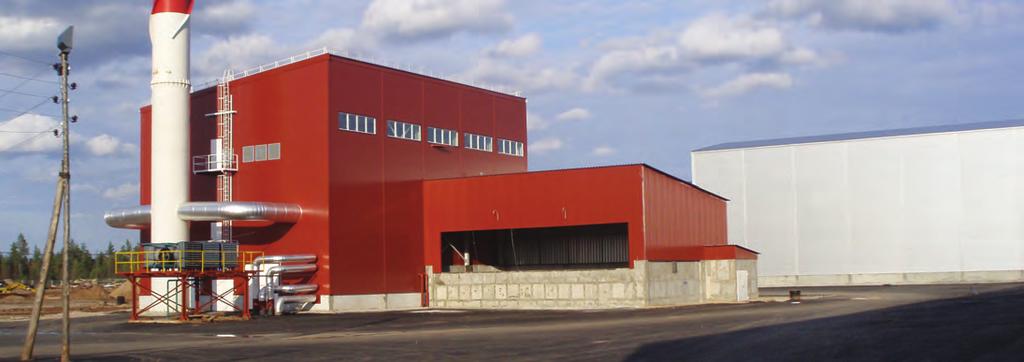

5 Unicon Biograte -kattilalaitoksia on maailmalla jo yli 100 tehokkaassa energiantuotannossa. Kaukolämpöä tai prosessihöyryä tuottavat laitosratkaisumme ovat ympäristöystävällinen ja luotettava kokonaisuus.» Unicon Biograte -laitokset voidaan toimittaa kokoluokassa 4 25 MW paikalleen rakennettavina kokonaisuuksina tai tehdasvalmisteisina moduuleina.» Tehdasvalmiita laitoksia tarjoamme kokoluokassa 3 6 MW. Tällöin laitoksen toimitusaika on erityisen nopea ja laitoksen siirrettävyys mahdollistaa varautumisen tulevaisuuden muuttuviin tarpeisiin. Periaatekaavio kaukolämpöä tuottavasta laitoksesta 5

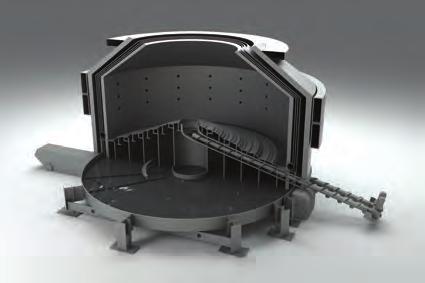

6 Biograte polttotekniikka Biograte on patentoitu, pyörivä arina, jossa on kartiomainen etupesä. Polttoaine syötetään alhaalta päin arinan keskelle. Etupesän muuraukset säteilevät takaisin liekkien lämpöä, jolloin arinan keskellä oleva polttoaine kuivuu niin, ettei polttovyöhykkeessä olevan polttoainekerroksen palaminen häiriinny. Kun polttoaine on kokonaan palanut, tuhka putoaa arinan reunalta vedellä täytettyyn tuhkatilaan. Pääominaisuuksia» Erittäin tehokas poltto minimoi palamattoman hiilen tuhkassa ja alentaa savukaasupäästöjä» Tasainen polttoaineensyöttö ruuvilla arinan keskelle» Säädettävä primääri-ilmanjako arinalevyjen läpi alentaa päästöjä» Turvallinen märän pohjatuhkan poisto» Savukaasun kierrätys arinan jäähdytykseen» Ei kylmiä nurkkia kekomaisen rakenteen vuoksi» Erinomainen polttotehokkuus» Sopii kosteille polttoaineille perinteisiä kattiloita paremmin» Pieni omakäyttöteho» Alhainen vähimmäiskuorma 6

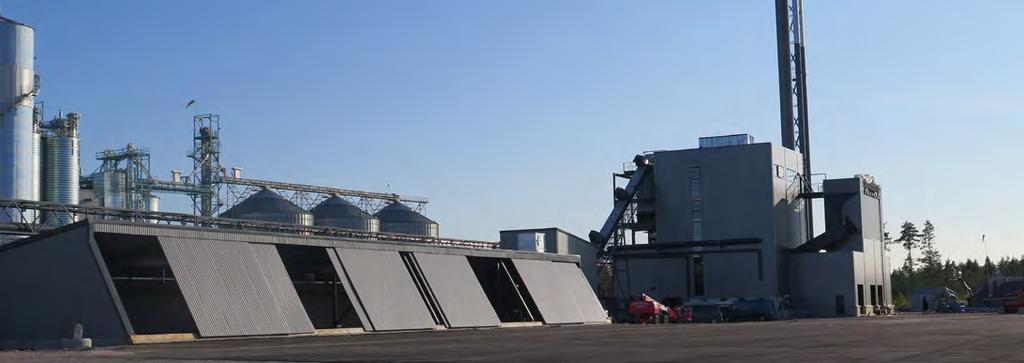

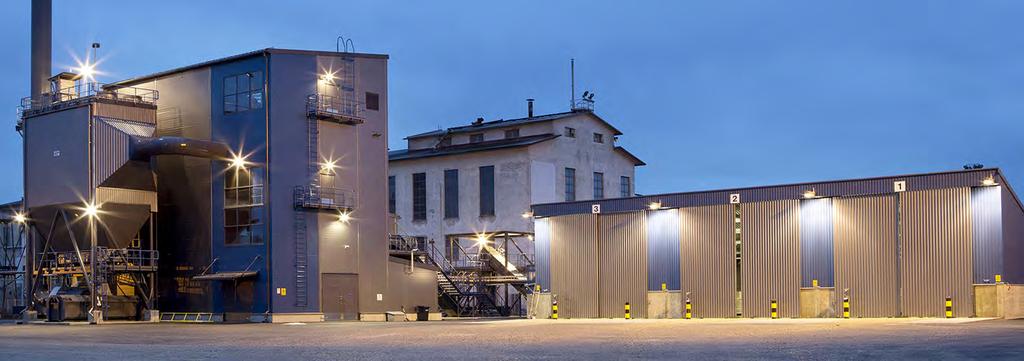

7 Kattilalaitosprojekteja Unicon Biograte -kattilalaitos teollisuuden tarpeisiin Stora Enson Alan sahalle Ljusneen Ruotsiin toimitetun lämpölaitoksen teho on 15 MW. Kattilalaitos hyödyntää sahauksen sivutuotteita kestävän kehityksen mukaiseen energiantuotantoon. Laitos toimitettiin avaimet käteen -periaatteella, ilman maanrakennus- ja perustustöitä. Laitostoimitus sisälsi kaikki prosessilaitteet, asennustyöt, käyttöönoton ja koulutuksen käyttöhenkilökunnalle. Toimitus sisälsi PlantSys-järjestelmän laitoksen paikallis- ja etävalvontaa varten. Laitos hyödyntää sahauksen sivutuotteita, kuten kuorta ja muuta puupohjaista polttoainetta, ja tuottaa kuumaa vettä sahatavaroiden kuivausprosessiin. Unicon Biograte - kaukolämmön tuotantoon Unicon Biograte 13 MW sekä rinnakkaisena vara- ja huippuenergiantuontantoyksikkönä toimiva Unicon SF 13 MW tulitorvituliputkikattila, tuottavat energiaa Lahdessa sijaitsevan Polttimo Oy:n tuotantoprosesseissa sekä Lahden kaupungin kaukolämmityksessä. Kattilalaitoksen pääpolttoaineina ovat puupohjaiset hakepolttoaineet. Höyrykattilalaitos on miehittämätön ja etävalvottu laitos. 7

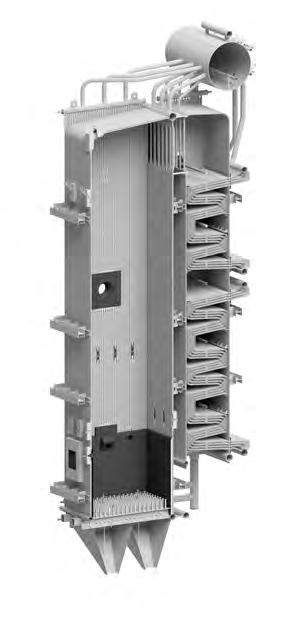

8 Unicon ReneFluid kattilalaitos on ratkaisu kaukolämmön ja prosessihöyryn tuotantoon, kun kuormitusolosuhteet ovat poikkeuksellisen vaihtelevat. Unicon ReneFluid on leijukerrostekniikkaan (BFB) perustuva kiinteiden polttoaineiden polttotekniikka, millä voidaan hyödyntää monia erilaisia polttoaineita, kuten jyrsinturveta, puupohjaista biomassaa ja puhtaita purkupuujakeita. Toimitamme Unicon ReneFluid -kattilalaitoksia kokoluokassa 6 50 MW / kattila. Toimituslaajuus sovitetaan asiakkaan tarpeen mukaan. Pääpiireet» Voidaan käyttää korkean ja matalan lämpöarvon omaavia kierrätyspolttoaineita eri lähteistä yksinään tai sekoitettuna» Edistyksellinen ja hallittu palamisilmansyöttö mahdollistaa hyvän tulipesän lämpötilansäädön ja täten alhaiset raakapäästöjen pitoisuudet savukaasuissa» Pieni määrä polttoainetta pedissä verrattuna petimateriaalin kokonaismassaan takaa nopean ja täydellisen polttoaineen palamisen Tärkeimmät edut» Korkea hyötysuhde > 90 %» Suuri kuormanmuutosnopeus, yli 7 %/min vallitsevasta kuormasta» Alhaiset käyttö- ja huoltokustannukset» Alhaiset raakapäästöt alentaa sekundääristen päästöjen valvontatarpeita ja lisäaineiden kulutusta» Joustava erilaatuisten polttoaineiden suhteen 8

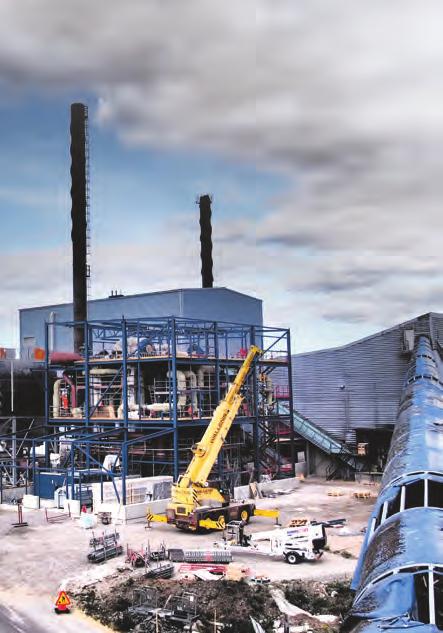

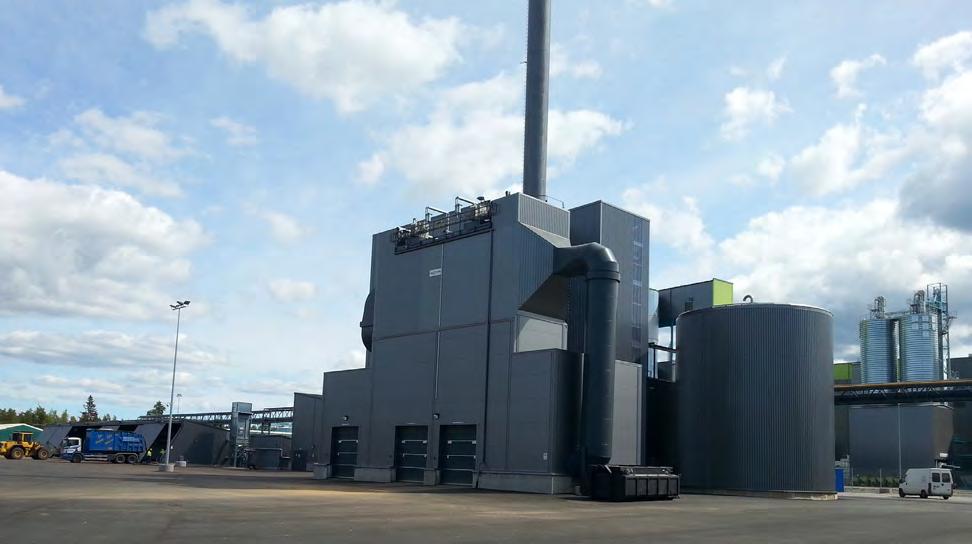

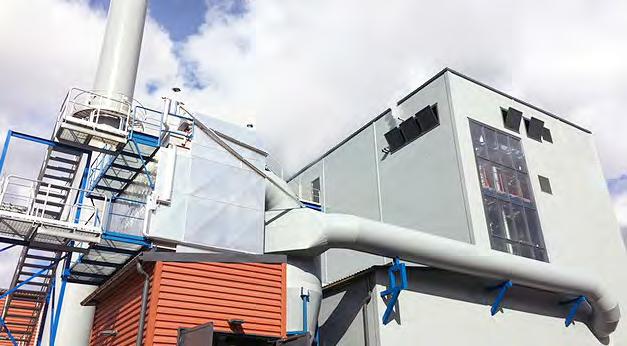

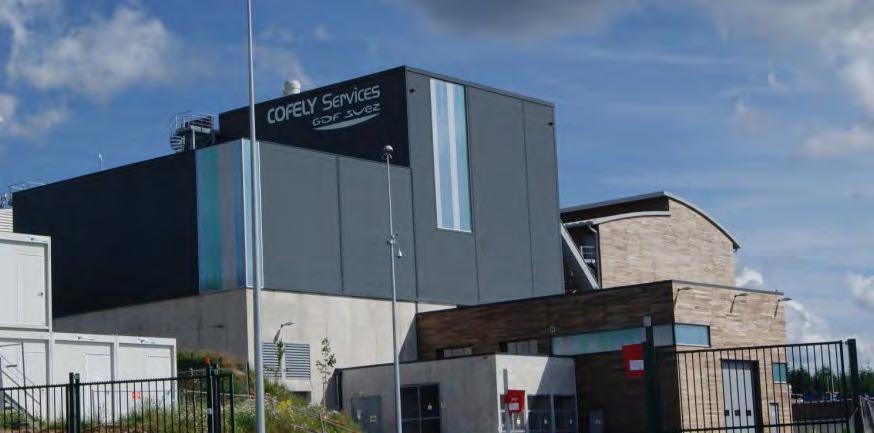

9 Kattilalaitosprojekteja Unicon ReneFluid sähkön- ja lämmöntuotantoon KPA Unicon solmi maaliskuussa 2013 ranskalaisen Cofely Services GDF-Suezin kanssa suunnittelusopimuksen yhdistetyn sähkön- ja lämmöntuotantolaitoksesta. Suunnittelutyön valmistuttua marraskuussa 2013 KPA Unicon sopi Cofelyn kanssa suunnitellun kattilalaitoksen toteutusprojektista. Ranskaan Lorrainen alueella sijaitsevaan Epinalin kaupunkiin rakennetun laitoksen sähkön- ja lämmöntuotannossa hyödynnetään puuperäisiä polttoaineita. KPA Unicon toimitti Cofelylle höyryteholtaan 18 MW voimalaitoskattilan apulaitteineen, savukaasunpuhdistuslaitteet, kattilarakennuksen, rakennussähköistyksen ja automaatiojärjestelmän sekä vastasi kattilalaitoksen asennusvalvonnasta ja käyttöönotosta. Laitos luovutettiin asiakkaalle aikataulun mukaisesti keväällä Unicon ReneFluid kaukolämmön tuotantoon VSV-Energialle toimitettu Unicon ReneFluid 20 MW kaukolämpölaitos tuottaa biolämpöä Uudenkaupungin kaukolämpöverkkoon ja Valmet Automotiven tehtaalle. VSV Energian tavoitteena oli siirtyä lämmöntuotannossa fossiilisista polttoaineista kohti biopolttoaineita ja vastata samalla myös kasvavaan kaukolämmön tarpeeseen Uudenkaupungin alueella. KPA Unicon rakensi koko kaukolämpölaitoksen perustuksista ylöspäin sisältäen esimerkiksi polttoaineenvastaanoton ja savukaasujenpuhdistuslaitteiston. Laitoksen konepajavalmistus tehtiin KPA Uniconin suomalaisilla konepajoilla. Myös laitoksen suunnittelu, asennus ja käyttöönotto toteutettiin KPA Uniconin konepajoilla Suomessa ja sen kotimaisten alihankkijoiden työnä. Laitos luovutettiin asiakkaalle loppusyksystä

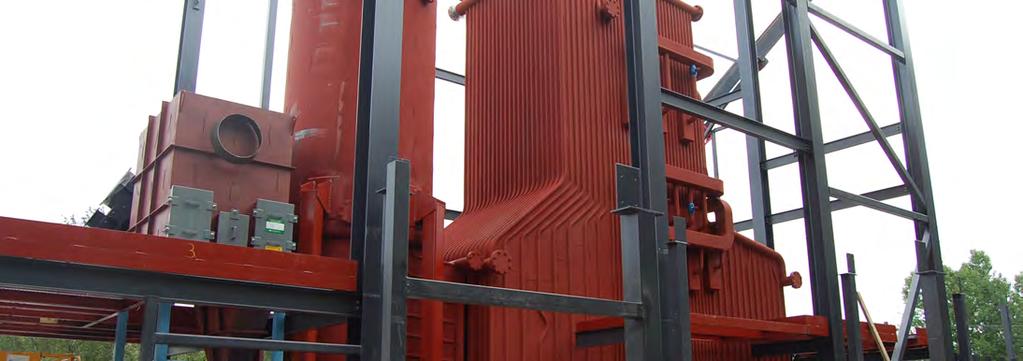

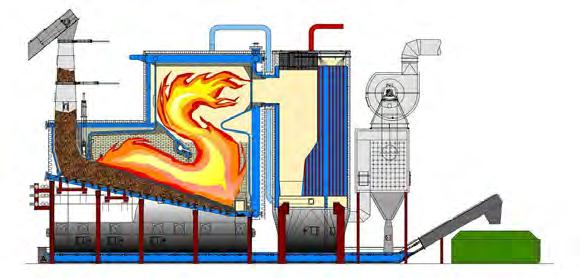

10 Unicon ReneGrate kattilalaitokset hyödyntävät paikallisia polttoaineita Viistoarinakattilat kattavat tehoalueen 2 12 MW ja niissä voidaan polttaa muun muassa haketta, kuorta ja palaturvetta. Projektien toimituslaajuus vaihtelee pienistä korjaustöistä kattilalaitosten kokonaistoimituksiin. Pääominaisuuksia:» Erittäin tehokas poltto minimoi palamattoman hiilen tuhkassa ja alentaa savukaasupäästöjä» Säädettävä primääri-ilmanjako arinalevyjen läpi alentaa päästöjä» Turvallinen märän pohjatuhkan poisto» Savukaasun kierrätys arinan jäähdytykseen» Pieni omakäyttöteho» Alhainen vähimmäiskuorma 10

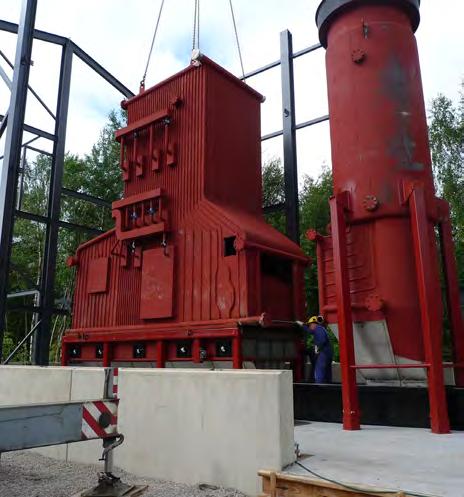

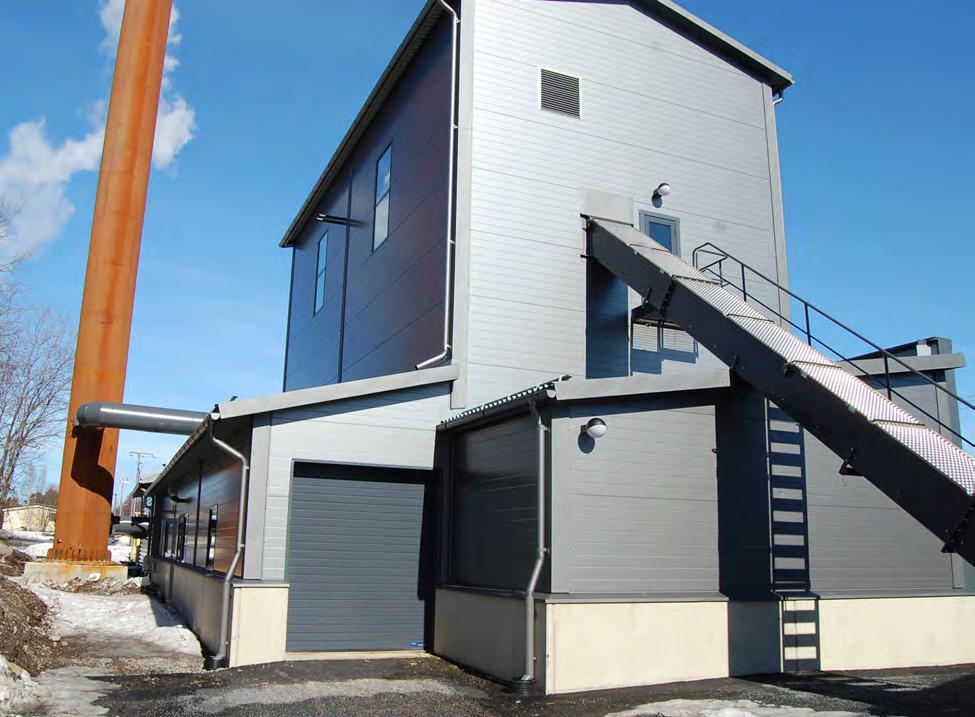

11 Kattilalaitosprojekteja Alajärven Lämmön biokattila perustuu KPA Uniconin ReneGrate-polttoteknologiaan KPA Unicon toimitti vuonna 2016 uuden kuumavesikattilan Alajärven kasvavaan kaukolämmöntarpeeseen. Kattila on teholtaan 8 MW. Alajärven Lämmön kaksi vanhempaa biolämpölaitosta vuosilta 2006 ja 1996 ovat myös KPA Uniconin toimittamia. KPA Uniconin toimituslaajuuteen kuului Unicon ReneGrate -arinakattila apulaitteineen, tuhkalaitteet, multisykloni savukaasunpuhdistukseen sekä savupiippu. Kattilassa käytetään puupohjaisia polttoaineita sekä palaturvetta. Samoja polttoaineita käytetään myös vanhemmissa 4 MW ja 3,5 MW kattilalaitoksissa. 11

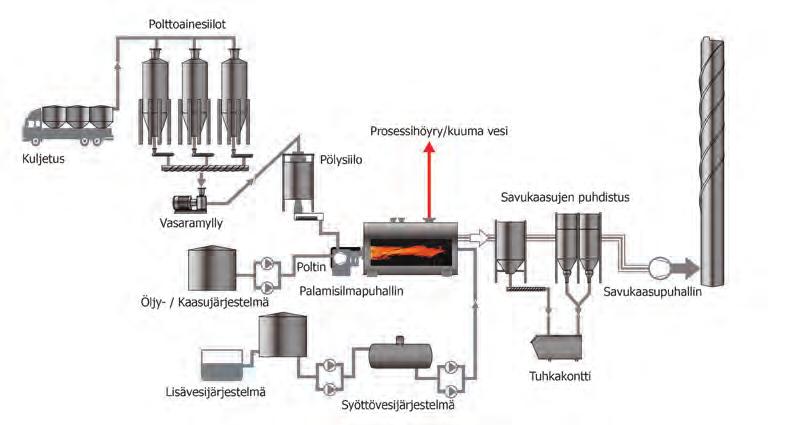

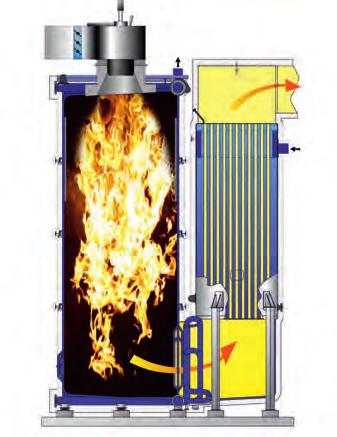

12 Ympäristöystävällinen laitosratkaisu kaukolämmön huippukuormien tasaamiseen, varalaitokseksi tai prosessihöyryn tuotantoon. Ratkaisumme tukee uusiutuvan energian tuotantoa tehden kuntien, teollisuuden sekä palveluiden toimintaympäristöstä kustannustehokkaampaa. Unicon Pelletti -laitosratkaisuun siirtyminen vähentää merkittävästi ympäristön CO 2 -päästöjä. Toimitamme Unicon Pelletti -kattilalaitoksia kokoluokassa 3 50 MW / kattila. Pellettiratkaisu hyödyntää olemassa olevia teknologioita se on pölypolttoteknologian ja perinteisen vesi- ja höyrykattilatekniikan uudenlainen kombinaatio. Pölypoltin on niin sanottu monipolttoainepoltin, jossa voidaan polttaa puupölyn lisäksi tarvittaessa varalla myös kaasua tai öljyä. Kattila on joko tulitorvi-tuliputki- tai vesiputkikattila riippuen siitä, millaiseen tarpeeseen laitos tulee. 12

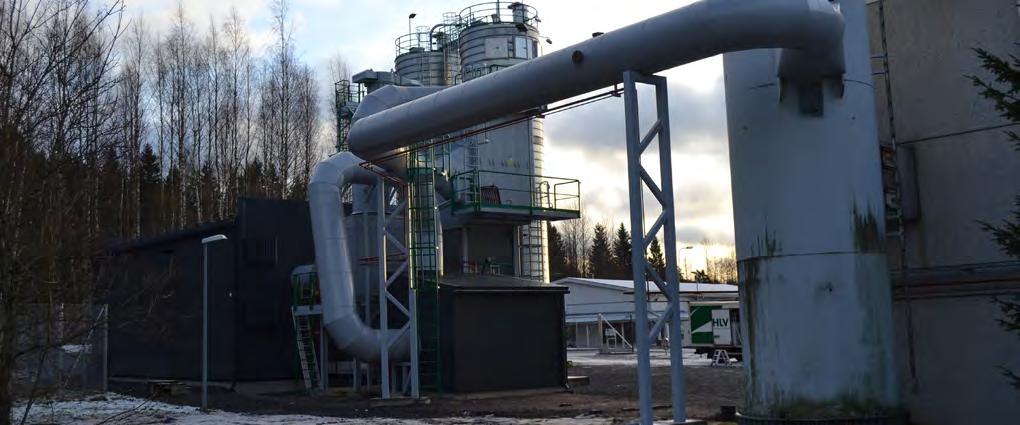

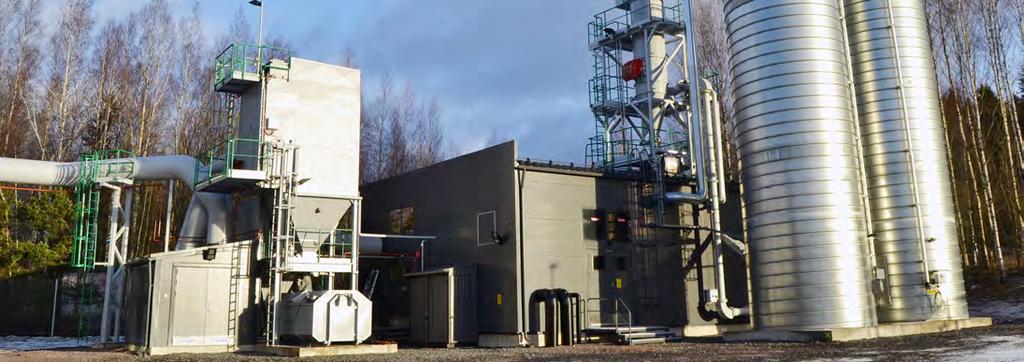

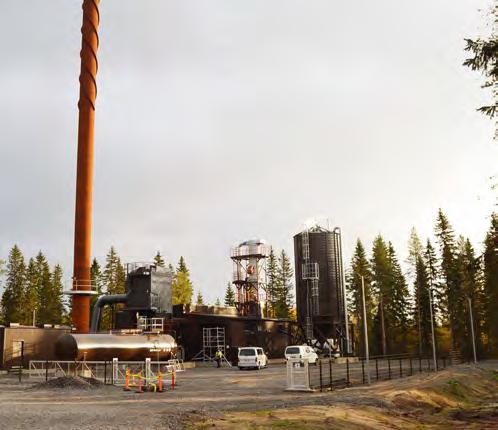

13 Pelletin hyödyt Pelletin hinta pysyy kilpailukykyisenä verrattuna fosiilisiin polttoaineisiin, joiden hinta reagoi herkemmin markkinatilanteeseen. Pellettilaitos on nopea ja helppo käynnistää, laitos myös reagoi kuormanmuutoksiin nopeasti. Energiatiheä polttoaine mahdollistaa yksinkertaisen polttoainelogistiikan, joilloin ympäristön häiriöt pysyvät pieninä. Pellettilaitos on vihreä valinta. Olemassa olevan ratkaisun korvaaminen pellettikattilalla vähentää merkittävästi CO 2 -päästöjä. Hyödynnetään uusiutuvaa polttoainetta, josta tehdään puupellettiä ja brikettiä. Pellettilaitostoimitus Raahen Energia Oy:lle Pellettiä hyödyntävä Unicon Pelletti 10 MW lämpölaitos toimii huippu- ja varalaitoksena pakkaskaudella ja tuottaa kuumaa vettä Raahen kaupungin kaukolämpöverkkoon. Vanhan öljykattilan korvaaminen uudella modernilla pellettikattilalla vähentää merkittävästi kaukolämmön tuotannon CO2-päästöjä. Laitoksen pääpolttoaineena käytetään puupellettiä. Laitos luovutettiin asiakkaalle vuonna Pellettilämpölaitos pienentää kaukolämmön tuotannon hiilijalanjälkeä Hyvinkään Lämpövoima Oy:lle toimitettu pellettilämpölaitos toimii huippukuormalaitoksena, tuottaen kuumaa vettä Hyvinkään kaukolämpöverkkoon. Toimitus sisälsi pelletin pölypolttoteknologiaa hyödyntävän Unicon Pelletti 10 MW-lämpölaitoksen avaimet käteen -periaatteella. Edistyksellisen pölypolttoteknologian avulla voidaan vastata nopeisiin kuormitusvaihteluihin, ja näin ollen se soveltuu erinomaisesti kaukolämmön huippukuormien tuotantoon. Laitos kuuluu KPA Uniconin huollon piiriin ja toimitukseen kuului PlantSys-järjestelmä laitoksen käyttöä ja etävalvontaa varten. Laitos on miehittämätön. 13
