TUOTEKUVASTO JULKISTEN TILOJEN SEINÄ-, KATTO- JA LATTIA- VINYYLISET TÖRMÄYSSUOJAT JA LISTAT LUUKUT KAITEET

Transkriptio

1 UOEKUASO JULKISEN ILOJEN SEINÄ-, KAO- JA LAIA- INYYLISE ÖRMÄYSSUOJA JA LISA LUUKU KAIEE

2 Painettu 2010 Duuri Oy apulikaupungintie 35, PL 26, HELSINKI puh. (09) (myynti) fax (09)

3 UOEKUASO DuuriPro valikoimasta löydät laadukkaat tuotteet ammattilaiskäyttöön. uotteet on valmistettu kestämään vaativaa kulutusta ja ne soveltuvat julkisiin tiloihin. Julkisen tilan listat Seinä-, lattia- ja kattoluukut Kaiteet ja törmäyssuojat Ota yhteyttä myyntiimme! Puh. (09)

4 4 UOEKUASON SISÄLÖ 9 Eritasolistat Askelkulmalistat 8 9 Saumalistat 15 Kulmasuojalistat 15 Laattalistat Lattioiden pintamateriaalien liikuntasaumalistat 16 Metalliset jalkalistat ja pilarinkaulukset Kaarevat listat ja mittatilaustuotteet Rakenteiden liikuntasaumalistat Seinä- ja kattoluukut Lattialuukut inyylikaiteet ja -törmäyssuojat ärikartta s. 46 Usein kysyttyä s. 47

5 Usein juuri pienet asiat ratkaisevat Siksi DuuriPro DuuriPro korkealaatuiset tuotteet ammattilaiskäyttöön alikoimastamme löytyy monipuoliset vaihtoehdot kulutuksen kestoa vaativiin julkisen tilan tuotteisiin ja ratkaisuihin. Korkealuokkaiset DuuriPro-tuotteet on suunniteltu erityisesti ammattilaiskäyttöön, mikä antaa vapauden luoda näyttäviä kokonaisuuksia pienillä, mutta tärkeillä vivahteilla. akiotuotteemme ovat helposti tilattavissa tuotteen omalla tuotenumerolla, ja useimmista tuotteista on saatavana tilauksesta mallipaloja myös sovitusta varten.

6 LISA Kun tarvitset tyylikkäitä ja luotettavia ratkaisuja Korkealuokkaiset, ruostumattomasta teräksestä valmistetut DuuriPro-listat on suunniteltu julkisiin tiloihin vaativaankin käyttöön. yylikkäät ja vahvat materiaalit kestävät aikaa ja katsetta. alikoimastamme löytyy laaja valikoima näyttäviä ja kestäviä listavaihtoehtoja. Kaikki DuuriPro-listat on kulutustestattu laatujärjestelmämme mukaisesti. Panostamme myös turvallisuuteen, asennushelppouteen ja toimitusnopeuteen; kaikki testatut vakiotuotteet ovat saatavilla nopeasti varastostamme erilaisin kiinnitystavoin, mikä tekee listoituksesta vaivatonta ja kustannustehokasta. almistamme myös erikoisprofiileja mittatilauksesta.

7

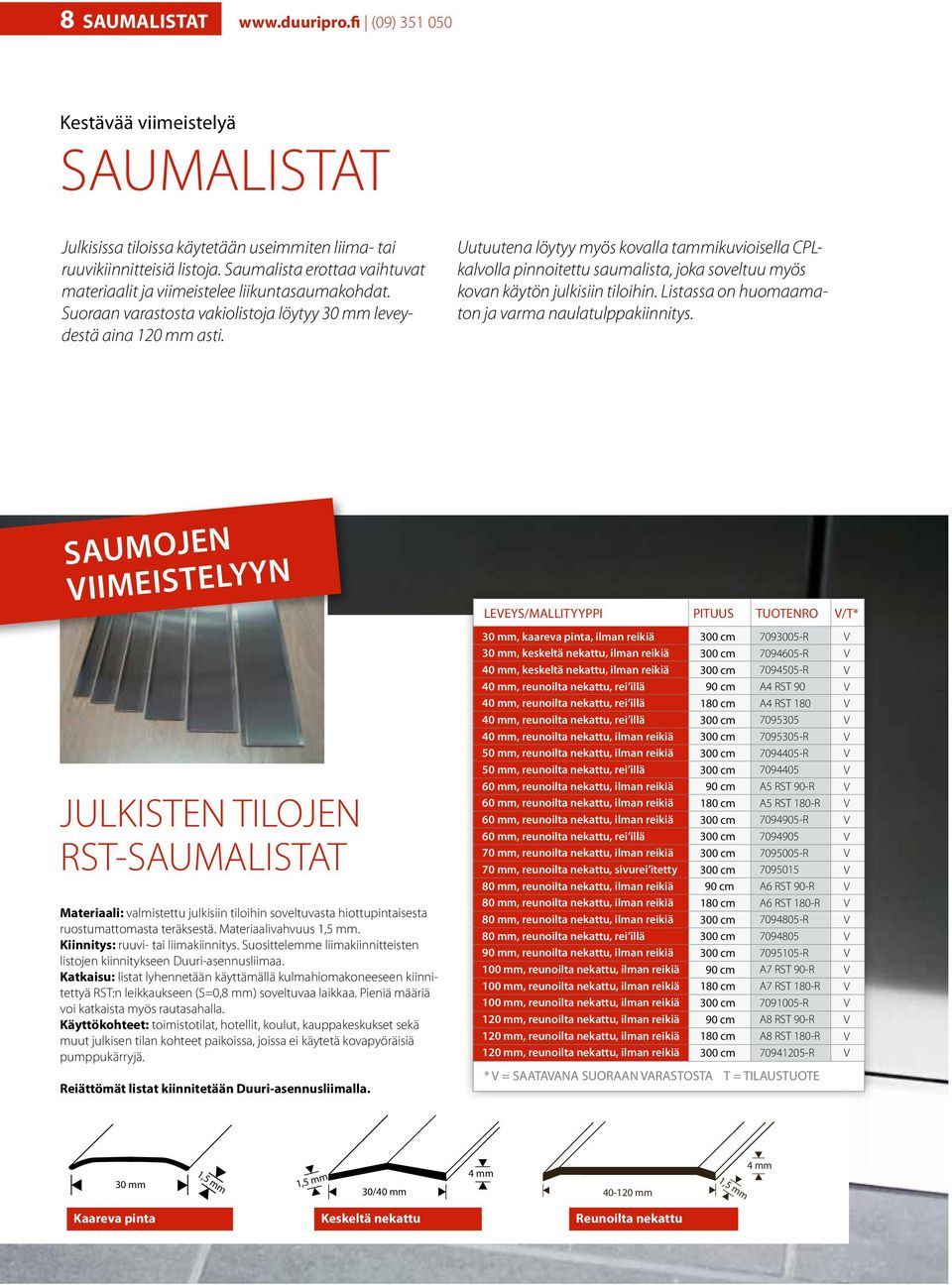

8 8 SAUMALISA (09) Kestävää viimeistelyä SAUMALISA Julkisissa tiloissa käytetään useimmiten liima- tai ruuvikiinnitteisiä listoja. Saumalista erottaa vaihtuvat materiaalit ja viimeistelee liikuntasaumakohdat. Suoraan varastosta vakiolistoja löytyy 30 mm leveydestä aina 120 mm asti. Uutuutena löytyy myös kovalla tammikuvioisella CPLkalvolla pinnoitettu saumalista, joka soveltuu myös kovan käytön julkisiin tiloihin. Listassa on huomaamaton ja varma naulatulppakiinnitys. saumojen viimeistelyyn JULKISEN ILOJEN RS-SAUMALISA Materiaali: valmistettu julkisiin tiloihin soveltuvasta hiottupintaisesta ruostumattomasta teräksestä. Materiaalivahvuus 1,5 mm. Kiinnitys: ruuvi- tai liimakiinnitys. Suosittelemme liimakiinnitteisten listojen kiinnitykseen Duuri-asennusliimaa. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RS:n leikkaukseen (S=0,8 mm) soveltuvaa laikkaa. Pieniä määriä voi katkaista myös rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset sekä muut julkisen tilan kohteet paikoissa, joissa ei käytetä kovapyöräisiä pumppukärryjä. Reiättömät listat kiinnitetään Duuri-asennusliimalla. Leveys/mallityyppi pituus tuotenro v/t* 30 mm, kaareva pinta, ilman reikiä 30 mm, keskeltä nekattu, ilman reikiä 40 mm, keskeltä nekattu, ilman reikiä 40 mm, reunoilta nekattu, rei illä 40 mm, reunoilta nekattu, rei illä 40 mm, reunoilta nekattu, rei illä 40 mm, reunoilta nekattu, ilman reikiä 50 mm, reunoilta nekattu, ilman reikiä 50 mm, reunoilta nekattu, rei illä 60 mm, reunoilta nekattu, ilman reikiä 60 mm, reunoilta nekattu, ilman reikiä 60 mm, reunoilta nekattu, ilman reikiä 60 mm, reunoilta nekattu, rei illä 70 mm, reunoilta nekattu, ilman reikiä 70 mm, reunoilta nekattu, sivurei itetty 80 mm, reunoilta nekattu, ilman reikiä 80 mm, reunoilta nekattu, ilman reikiä 80 mm, reunoilta nekattu, ilman reikiä 80 mm, reunoilta nekattu, rei illä 90 mm, reunoilta nekattu, ilman reikiä 100 mm, reunoilta nekattu, ilman reikiä 100 mm, reunoilta nekattu, ilman reikiä 100 mm, reunoilta nekattu, ilman reikiä 120 mm, reunoilta nekattu, ilman reikiä 120 mm, reunoilta nekattu, ilman reikiä 120 mm, reunoilta nekattu, ilman reikiä 90 cm 180 cm 90 cm 180 cm 90 cm 180 cm 90 cm 180 cm 90 cm 180 cm R R R A4 RS 90 A4 RS R R A5 RS 90-R A5 RS 180-R R R A6 RS 90-R A6 RS 180-R R R A7 RS 90-R A7 RS 180-R R A8 RS 90-R A8 RS 180-R R * = saatavana suoraan varastosta t = ilaustuote 30 mm 1,5 mm 1,5 mm 30/40 mm 4 mm mm 1,5 mm 4 mm Kaareva pinta Keskeltä nekattu Reunoilta nekattu

9 SAUMALISA JA ERIASOLISA 9 Julkisten tilojen CPL-PINAINEN saumalista 45 mm CPL-saumalista Materiaali: valmistettu julkisiin tiloihin soveltuvasta CPL-pintaisesta alumiinilistasta. Kiinnitys: tulppakiinnitys. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset sekä muut julkisen tilan kohteet paikoissa, joissa ei käytetä kovapyöräisiä pumppukärryjä. Leveys/mallityyppi ÄRI pituus tuotenro v/t* 45 mm CPL-saumalista ammi 270 mm K2 OA 270 * = saatavana suoraan varastosta t = ilaustuote 4,5 mm 32 mm Eritasolistat Reunoilta nekattu 6 mm 40/50 mm Kaareva malli Materiaali: valmistettu julkisiin tiloihin soveltuvasta hiottupintaisesta ruostumattomasta teräksestä. Materiaalivahvuus 1,5 mm. Kiinnitys: ruuvi- tai liimakiinnitys. Suosittelemme liimakiinnitteisten listojen kiinnitykseen Duuri-asennusliimaa. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RS-leikkaukseen (S = 0,8 mm) soveltuvaa laikkaa. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muut julkiset tilat. Paikkoihin, joissa ei käytetä kovapyöräisiä pumppukärryjä. Leveys/mallityyppi pituus tuotenro v/t* tasoero 4,5 mm, reunoilta nekattu, rei illä, leveys 32 mm tasoero 0-12 mm, kaareva pinta, ilman reikiä, leveys 40 mm tasoero 8-15 mm, kaareva pinta, ilman reikiä, leveys 50 mm * = saatavana suoraan varastosta t = ilaustuote R R

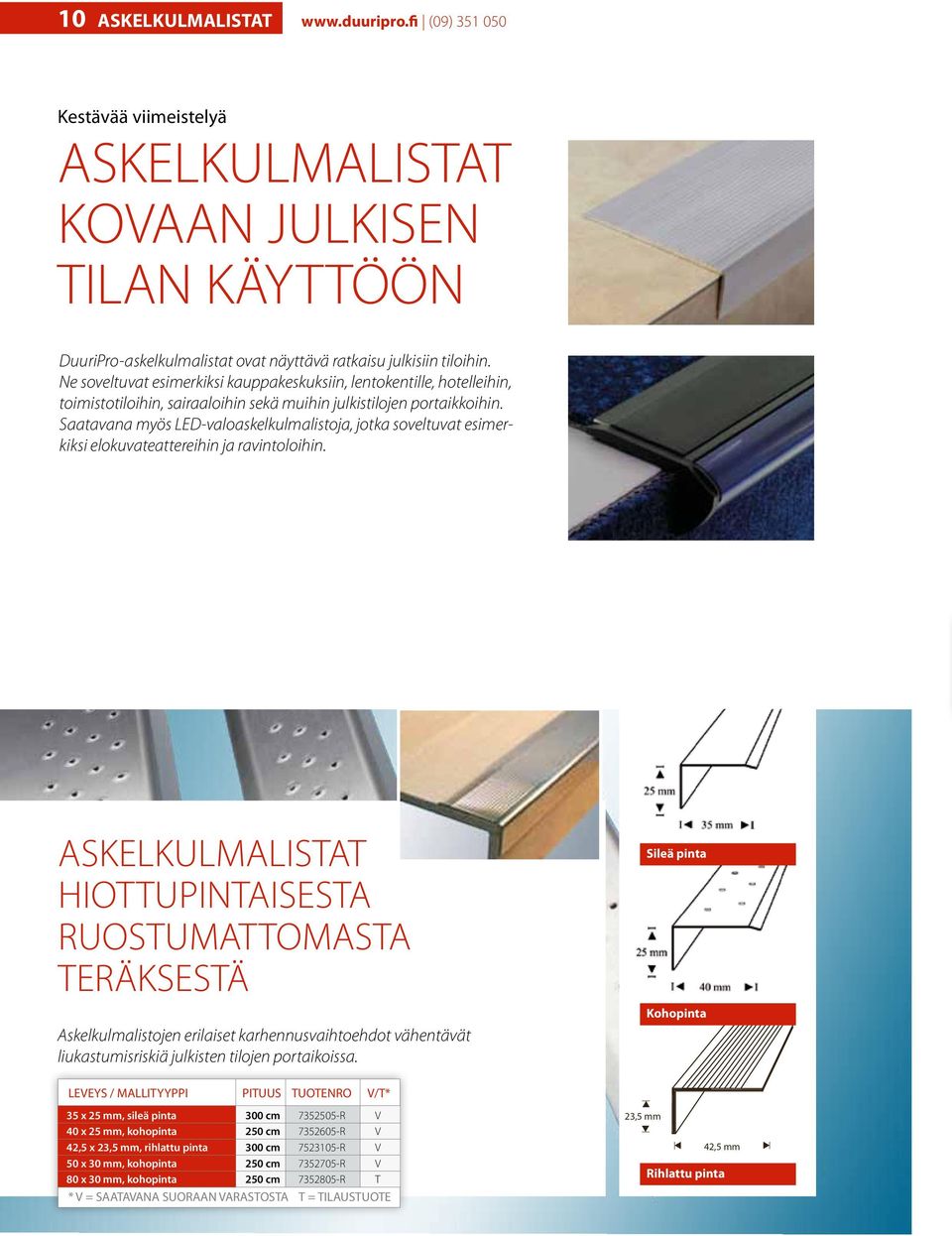

10 10 ASKELKULMALISA (09) Kestävää viimeistelyä ASKELKULMALISA KOAAN JULKISEN ILAN KÄYÖÖN DuuriPro-askelkulmalistat ovat näyttävä ratkaisu julkisiin tiloihin. Ne soveltuvat esimerkiksi kauppakeskuksiin, lentokentille, hotelleihin, toimistotiloihin, sairaaloihin sekä muihin julkistilojen portaikkoihin. Saatavana myös LED-valoaskelkulmalistoja, jotka soveltuvat esimerkiksi elokuvateattereihin ja ravintoloihin. Askelkulmalistat hiottupintaisesta ruostumattomasta teräksestä Askelkulmalistojen erilaiset karhennusvaihtoehdot vähentävät liukastumisriskiä julkisten tilojen portaikoissa. Sileä pinta Kohopinta Leveys / mallityyppi pituus tuotenro v/t* 35 x 25 mm, sileä pinta 40 x 25 mm, kohopinta 42,5 x 23,5 mm, rihlattu pinta 50 x 30 mm, kohopinta 80 x 30 mm, kohopinta 250 cm 250 cm 250 cm R R R R R * = saatavana suoraan varastosta t = ilaustuote 23,5 mm 42,5 mm Rihlattu pinta

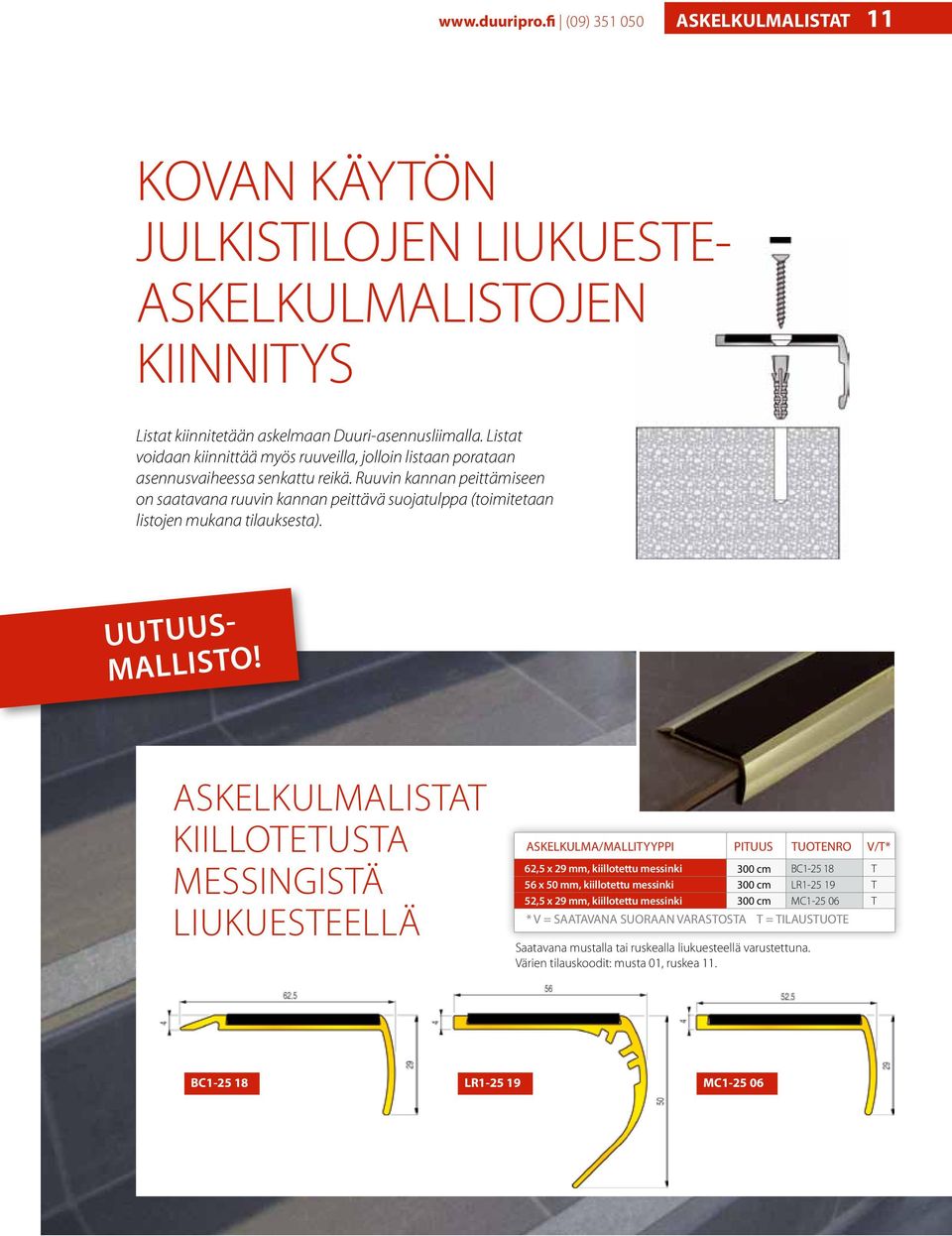

11 (09) ASKELKULMALISA 11 KOAN KÄYÖN JULKISILOJEN LIUKUESE- ASKELKULMALISOJEN KIINNIYS Listat kiinnitetään askelmaan Duuri-asennusliimalla. Listat voidaan kiinnittää myös ruuveilla, jolloin listaan porataan asennusvaiheessa senkattu reikä. Ruuvin kannan peittämiseen on saatavana ruuvin kannan peittävä suojatulppa (toimitetaan listojen mukana tilauksesta). UUUUS- MALLISO! ASKELKULMALISA KIILLOEUSA MESSINGISÄ LIUKUESEELLÄ Askelkulma/mallityyppi pituus tuotenro v/t* 62,5 x 29 mm, kiillotettu messinki 56 x 50 mm, kiillotettu messinki 52,5 x 29 mm, kiillotettu messinki Saatavana mustalla tai ruskealla liukuesteellä varustettuna. ärien tilauskoodit: musta 01, ruskea 11. BC LR MC * = saatavana suoraan varastosta t = ilaustuote BC LR MC

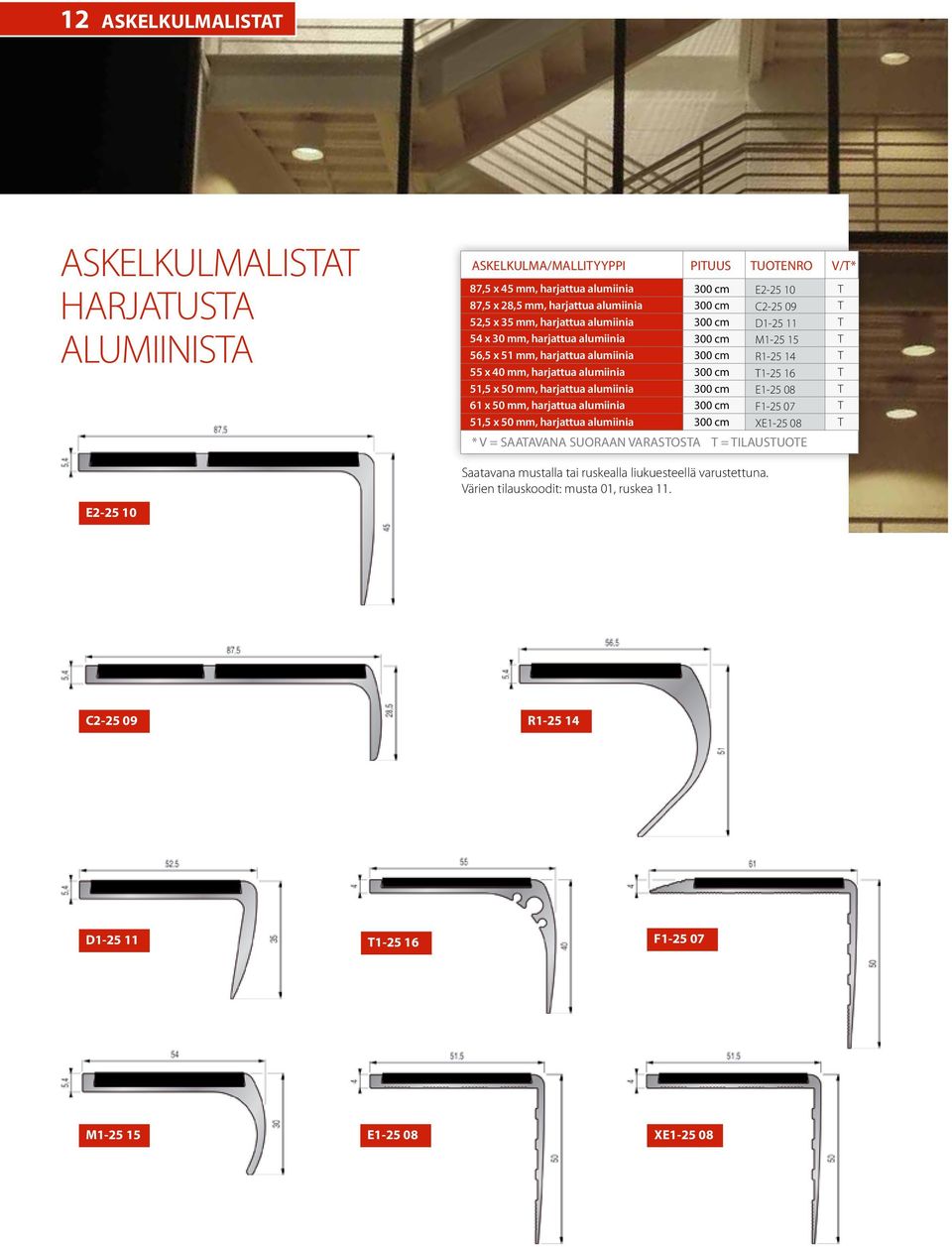

12 12 ASKELKULMALISA ASKELKULMALISA HARJAUSA ALUMIINISA askelkulma/mallityyppi pituus tuotenro v/t* 87,5 x 45 mm, harjattua alumiinia 87,5 x 28,5 mm, harjattua alumiinia 52,5 x 35 mm, harjattua alumiinia 54 x 30 mm, harjattua alumiinia 56,5 x 51 mm, harjattua alumiinia 55 x 40 mm, harjattua alumiinia 51,5 x 50 mm, harjattua alumiinia 61 x 50 mm, harjattua alumiinia 51,5 x 50 mm, harjattua alumiinia E C D M R E F XE * = saatavana suoraan varastosta t = ilaustuote Saatavana mustalla tai ruskealla liukuesteellä varustettuna. ärien tilauskoodit: musta 01, ruskea 11. E C R D F M E XE

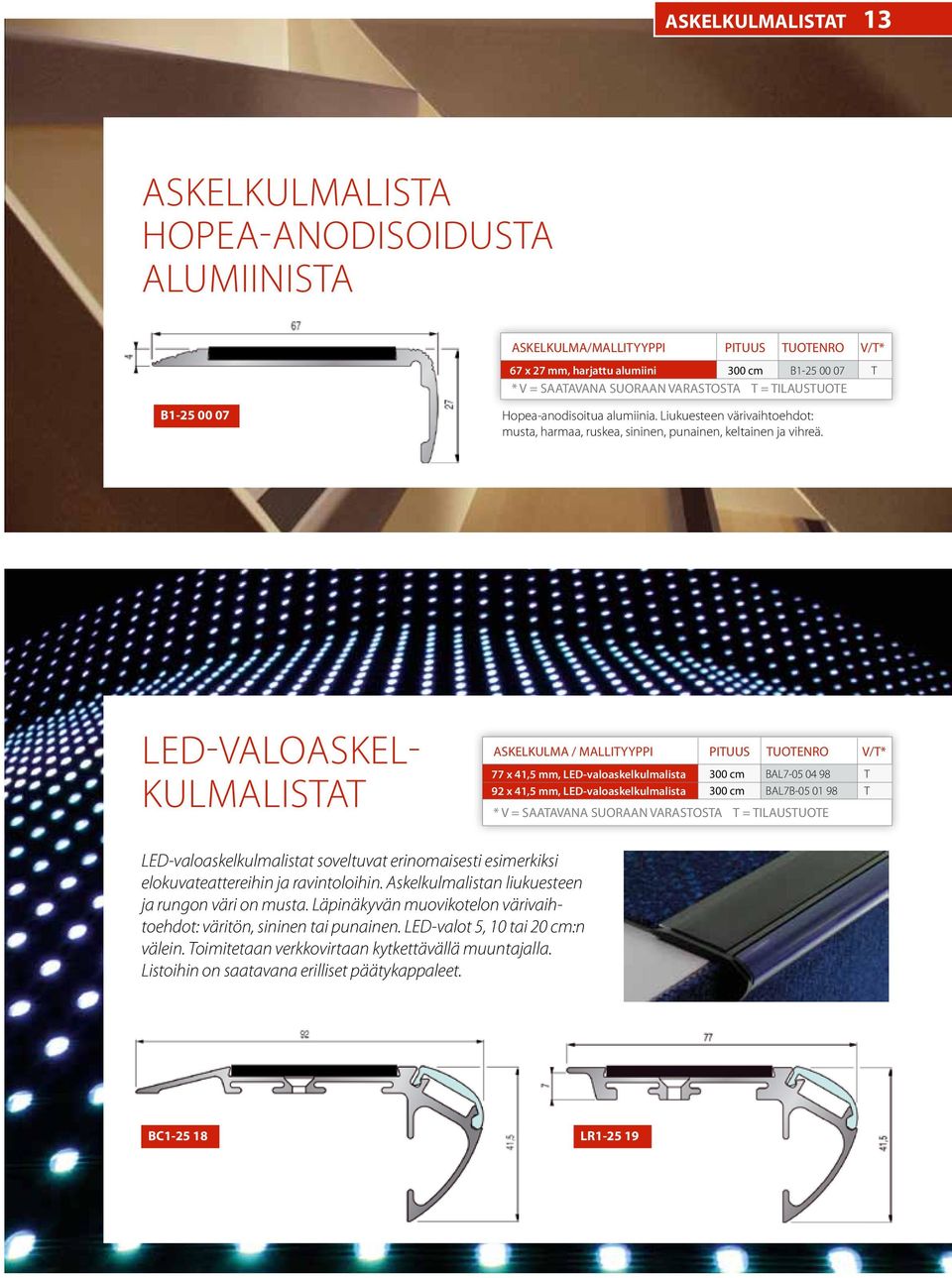

13 ASKELKULMALISA 13 Askelkulmalista HOPEA-ANODISOIDUSA ALUMIINISA askelkulma/mallityyppi pituus tuotenro v/t* 67 x 27 mm, harjattu alumiini B * = saatavana suoraan varastosta t = ilaustuote B Hopea-anodisoitua alumiinia. Liukuesteen värivaihtoehdot: musta, harmaa, ruskea, sininen, punainen, keltainen ja vihreä. LED-ALOASKEL- KULMALISA ASKELKULMA / mallityyppi pituus tuotenro v/t* 77 x 41,5 mm, LED-valoaskelkulmalista 92 x 41,5 mm, LED-valoaskelkulmalista BAL BAL7B * = saatavana suoraan varastosta t = ilaustuote LED-valoaskelkulmalistat soveltuvat erinomaisesti esimerkiksi elokuvateattereihin ja ravintoloihin. Askelkulmalistan liukuesteen ja rungon väri on musta. Läpinäkyvän muovikotelon värivaihtoehdot: väritön, sininen tai punainen. LED-valot 5, 10 tai 20 cm:n välein. oimitetaan verkkovirtaan kytkettävällä muuntajalla. Listoihin on saatavana erilliset päätykappaleet. BC LR

14 14 ASKELKULMALISA Askelkulmalista KÄSIELEMÄÖMÄSÄ ALUMIINISA askelkulma/mallityyppi pituus tuotenro v/t* 100 x 32 mm, käsittelemätön alumiini 78 x 33 mm, käsittelemätön alumiini * = saatavana suoraan varastosta t = ilaustuote ERIÄIN KOAAN KULUUKSEEN RS-ASKELKULMALISA S = 4,5 MM ASKELKULMA/mallityyppi pituus tuotenro v/t* B oidaan kiinnittää ruuvaamalla tai erillisellä valukiinnikkeellä suoraan valuun. 55 x 40 mm, ruostumaton teräs B * = saatavana suoraan varastosta t = ilaustuote Soveltuu erittäin kovaan terminaalikäyttöön, kuten metroasemien eniten käytettyjen portaikoiden kulmiin.

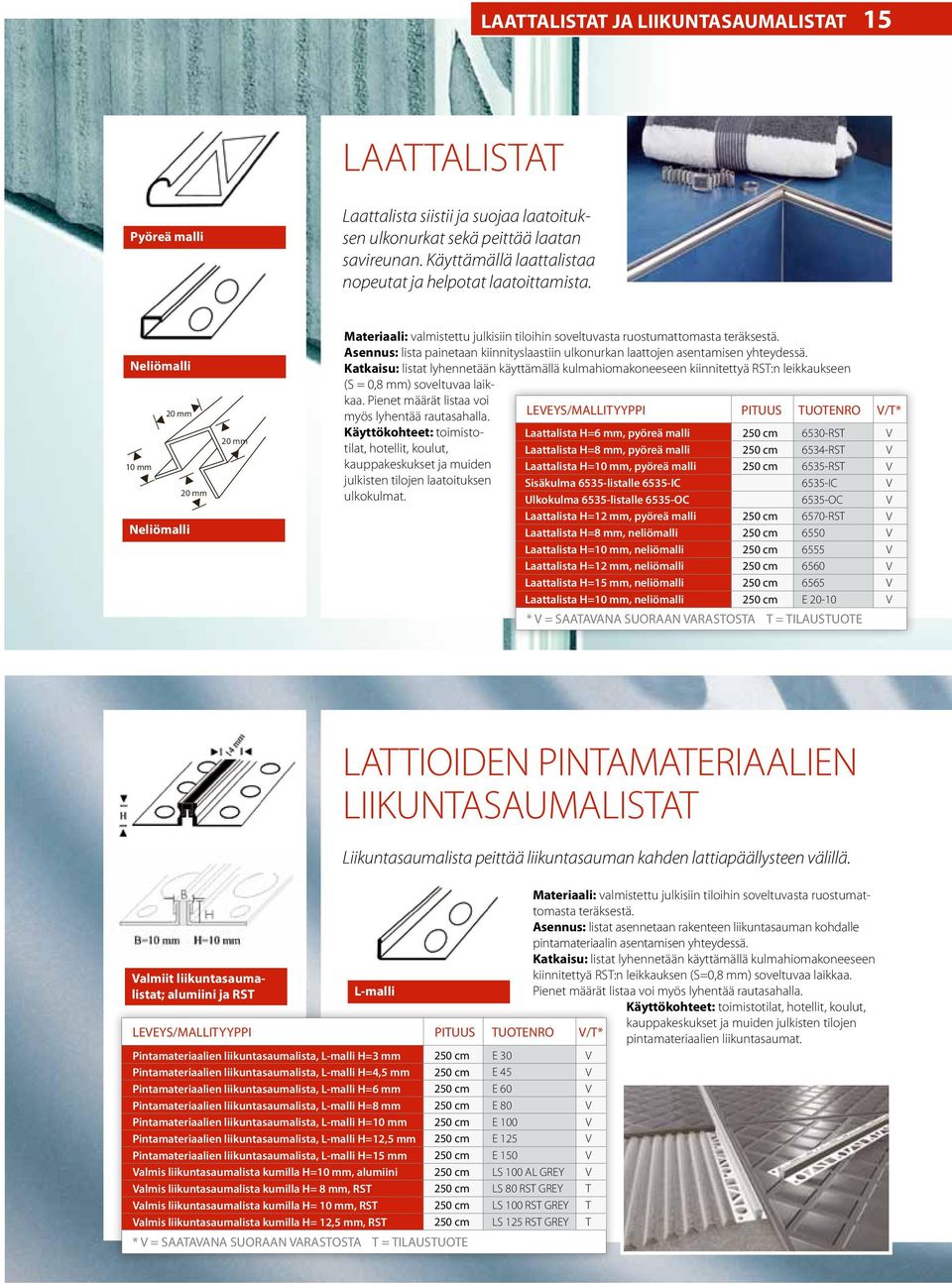

15 LAAALISA JA LIIKUNASAUMALISA 15 LAAALISA Pyöreä malli Laattalista siistii ja suojaa laatoituksen ulkonurkat sekä peittää laatan savireunan. Käyttämällä laattalistaa nopeutat ja helpotat laatoittamista. Neliömalli 20 mm 10 mm 20 mm Neliömalli 20 mm Materiaali: valmistettu julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä. Asennus: lista painetaan kiinnityslaastiin ulkonurkan laattojen asentamisen yhteydessä. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RS:n leikkaukseen (S = 0,8 mm) soveltuvaa laikkaa. Pienet määrät listaa voi myös lyhentää rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen laatoituksen ulkokulmat. Leveys/mallityyppi pituus tuotenro v/t* Laattalista H=6 mm, pyöreä malli Laattalista H=8 mm, pyöreä malli Laattalista H=10 mm, pyöreä malli Sisäkulma 6535-listalle 6535-IC Ulkokulma 6535-listalle 6535-OC Laattalista H=12 mm, pyöreä malli Laattalista H=8 mm, neliömalli Laattalista H=10 mm, neliömalli Laattalista H=12 mm, neliömalli Laattalista H=15 mm, neliömalli Laattalista H=10 mm, neliömalli 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 6530-RS 6534-RS 6535-RS 6535-IC 6535-OC 6570-RS E * = saatavana suoraan varastosta t = ilaustuote LAIOIDEN PINAMAERIAALIEN LIIKUNASAUMALISA Liikuntasaumalista peittää liikuntasauman kahden lattiapäällysteen välillä. almiit liikuntasaumalistat; alumiini ja RS L-malli Leveys/mallityyppi pituus tuotenro v/t* Pintamateriaalien liikuntasaumalista, L-malli H=3 mm Pintamateriaalien liikuntasaumalista, L-malli H=4,5 mm Pintamateriaalien liikuntasaumalista, L-malli H=6 mm Pintamateriaalien liikuntasaumalista, L-malli H=8 mm Pintamateriaalien liikuntasaumalista, L-malli H=10 mm Pintamateriaalien liikuntasaumalista, L-malli H=12,5 mm Pintamateriaalien liikuntasaumalista, L-malli H=15 mm almis liikuntasaumalista kumilla H=10 mm, alumiini almis liikuntasaumalista kumilla H= 8 mm, RS almis liikuntasaumalista kumilla H= 10 mm, RS almis liikuntasaumalista kumilla H= 12,5 mm, RS 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm 250 cm * = saatavana suoraan varastosta t = ilaustuote Materiaali: valmistettu julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä. Asennus: listat asennetaan rakenteen liikuntasauman kohdalle pintamateriaalin asentamisen yhteydessä. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RS:n leikkauksen (S=0,8 mm) soveltuvaa laikkaa. Pienet määrät listaa voi myös lyhentää rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen pintamateriaalien liikuntasaumat. E 30 E 45 E 60 E 80 E 100 E 125 E 150 LS 100 AL GREY LS 80 RS GREY LS 100 RS GREY LS 125 RS GREY

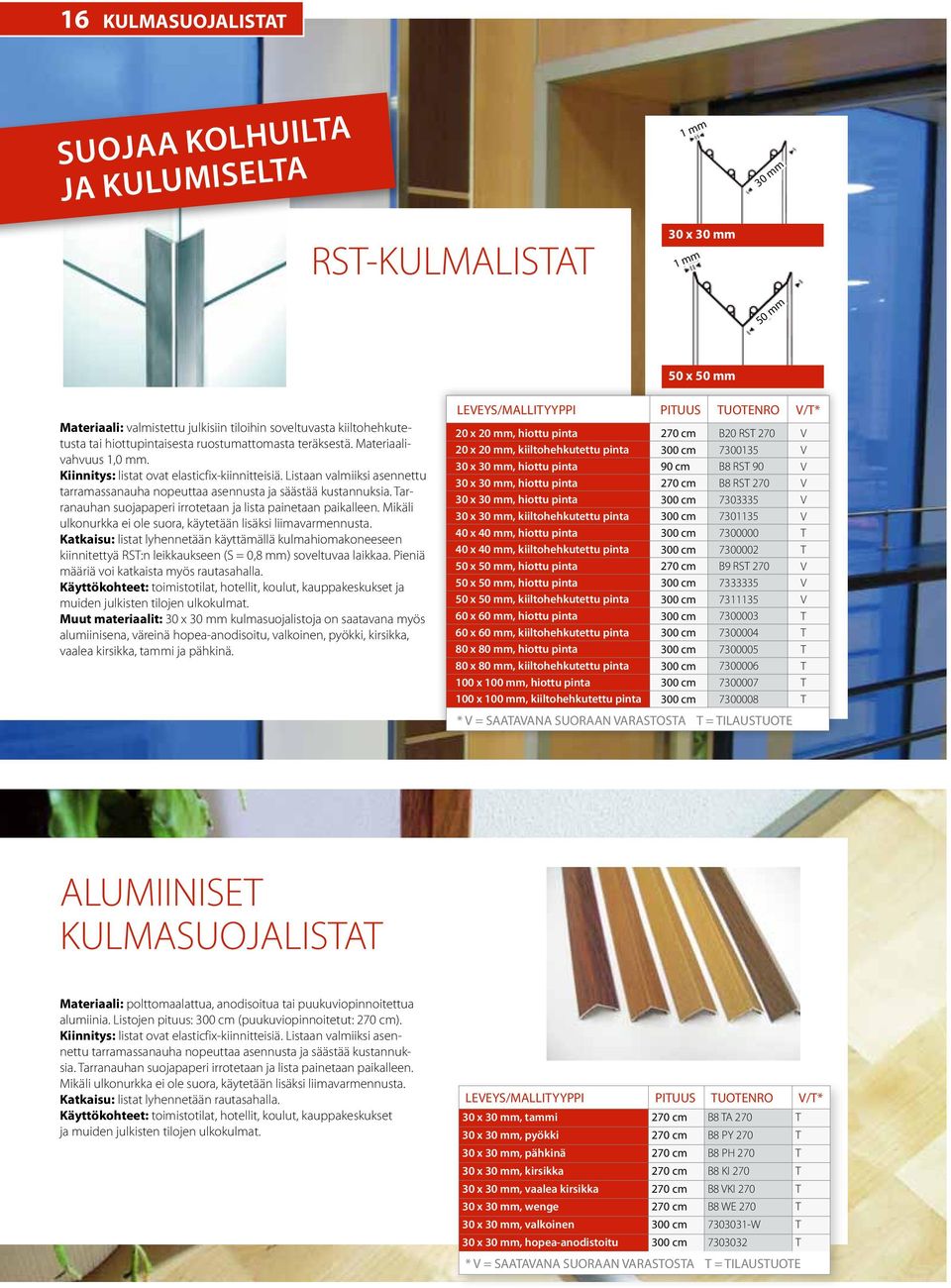

16 16 KULMASUOJALISA SUOJAA KOLHUILA JA KULUMISELA 1 mm 30 mm RS-KULMALISA 30 x 30 mm 1 mm 50 mm 50 x 50 mm Materiaali: valmistettu julkisiin tiloihin soveltuvasta kiiltohehkutetusta tai hiottupintaisesta ruostumattomasta teräksestä. Materiaalivahvuus 1,0 mm. Kiinnitys: listat ovat elasticfix-kiinnitteisiä. Listaan valmiiksi asennettu tarramassanauha nopeuttaa asennusta ja säästää kustannuksia. arranauhan suojapaperi irrotetaan ja lista painetaan paikalleen. Mikäli ulkonurkka ei ole suora, käytetään lisäksi liimavarmennusta. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RS:n leikkaukseen (S = 0,8 mm) soveltuvaa laikkaa. Pieniä määriä voi katkaista myös rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen ulkokulmat. Muut materiaalit: 30 x 30 mm kulmasuojalistoja on saatavana myös alumiinisena, väreinä hopea-anodisoitu, valkoinen, pyökki, kirsikka, vaalea kirsikka, tammi ja pähkinä. Leveys/mallityyppi pituus tuotenro v/t* 20 x 20 mm, hiottu pinta 20 x 20 mm, kiiltohehkutettu pinta 30 x 30 mm, hiottu pinta 30 x 30 mm, hiottu pinta 30 x 30 mm, hiottu pinta 30 x 30 mm, kiiltohehkutettu pinta 40 x 40 mm, hiottu pinta 40 x 40 mm, kiiltohehkutettu pinta 50 x 50 mm, hiottu pinta 50 x 50 mm, hiottu pinta 50 x 50 mm, kiiltohehkutettu pinta 60 x 60 mm, hiottu pinta 60 x 60 mm, kiiltohehkutettu pinta 80 x 80 mm, hiottu pinta 80 x 80 mm, kiiltohehkutettu pinta 100 x 100 mm, hiottu pinta 100 x 100 mm, kiiltohehkutettu pinta 270 cm 90 cm 270 cm 270 cm B20 RS B8 RS 90 B8 RS B9 RS * = saatavana suoraan varastosta t = ilaustuote ALUMIINISE KULMASUOJALISA Materiaali: polttomaalattua, anodisoitua tai puukuviopinnoitettua alumiinia. Listojen pituus: (puukuviopinnoitetut: 270 cm). Kiinnitys: listat ovat elasticfix-kiinnitteisiä. Listaan valmiiksi asennettu tarramassanauha nopeuttaa asennusta ja säästää kustannuksia. arranauhan suojapaperi irrotetaan ja lista painetaan paikalleen. Mikäli ulkonurkka ei ole suora, käytetään lisäksi liimavarmennusta. Katkaisu: listat lyhennetään rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen ulkokulmat. Leveys/mallityyppi pituus tuotenro v/t* 30 x 30 mm, tammi 270 cm B8 A x 30 mm, pyökki 270 cm B8 PY x 30 mm, pähkinä 270 cm B8 PH x 30 mm, kirsikka 270 cm B8 KI x 30 mm, vaalea kirsikka 270 cm B8 KI x 30 mm, wenge 270 cm B8 WE x 30 mm, valkoinen W 30 x 30 mm, hopea-anodistoitu * = saatavana suoraan varastosta t = ilaustuote

17 MEALLISE JALKALISA JA PILARINKAULUKSE 17 MEALLISE JALKALISA 60/40 mm L-malli 10 mm Metalliset jalkalistat ovat edullinen ja helppokäyttöinen vaihtoehto hiotuille RS-listoille. L-mallisesta jalkalistasta valmistetaan mittatilauksena myös tyylikkäät pilarinjalkalistat. 40 mm 40 mm Klipsimalli 45 mm mm mm 16 mm 16 mm Alumiini, palkkimalli 60 mm Materiaali: valmistettu julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä tai alumiinista. Asennus: listat kiinnitetään liimalla, kiinnitysklipseillä tai pohjalistalla. Katkaisu: listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä RS-leikkaukseen (S = 0,8 mm) soveltuvaa laikkaa. Pienet määrät ja alumiiniset jalkalistat voi myös lyhentää rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. Leveys/mallityyppi pituus tuotenro v/t* RS 40 x 10 mm, L-malli, hiottu RS JL RS 40 Hi 0,8 60 x 10 mm, L-malli, hiottu RS JL RS 60 Hi 0,8 40 x 10 mm, klipsikiinnitys-malli, hiottu RS JL RS 40-JOHO Ulkokulma JL RS 40-JOHO listalle RS -Johto U-Kulma Päätykappale vasen JL RS 40-JOHO listalle RS -Johto -Pääty Päätykappale oikea JL RS 40-JOHO listalle RS -Johto O-Pääty 60 mm Alumiini, LJ-malli Alumiini 40 x 15 mm, LJ-malli, hopea-anodisoitu JL SI x 15 mm, LJ-malli, RS-anodisoitu JL AS x 15 mm, LJ-malli, graffiti anodisoitu JL NG x 15 mm, LJ-malli, hopea-anodisoitu JL SI x 15 mm, LJ-malli, RS-anodisoitu JL AS x 15 mm, LJ-malli, graffiti anodisoitu JL NG x 16 mm, palkkimalli, hopea-anodisoitu 250 cm CS1 SI x 16 mm, palkkimalli, valkoinen 250 cm CS1 WH x 16 mm, palkkimalli, hopea-anodisoitu 250 cm CS2 SI x 16 mm, palkkimalli, alkoinen 250 cm CS2 WH 250 * = saatavana suoraan varastosta t = ilaustuote PILARINKAULUKSE 2-osainen ja 4-osainen pilarinkaulus Materiaali: valmistetaan julkisiin tiloihin soveltuvasta ruostumattomasta teräksestä tai messingistä. almistetaan aina tilauksesta ilmoitetun halkaisijan mukaan. Materiaalin paksuus 0,8 tai 1,5 mm. Katkaisu: toisessa puoliskossa oleva asennusvara lyhennetään tarkkaan mittaan käyttämällä kulmahiomakoneeseen kiinnitettyä S = 0,8 mm RS:n leikkaukseen soveltuvaa laikkaa tai rautasahaa. Asennus: lista kiinnitetään liimalla kiristysliinan avulla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. Leveys/mallityyppi pituus tuotenro v/t* yli ø 200 mm, korkeudet mm, hiottu RS, 2-osainen Hi* JLRS 300 yli ø 200 mm, korkeudet mm, hiottu messinki, 2-osainen Hi* JLMS 300 alle ø 200 mm, korkeudet mm, hiottu RS, 4-osainen Hi* JLRS 200 alle ø 200 mm, korkeudet mm, hiottu messinki, 4-osainen Hi* JLMS 200 * arkat korkeus- ja halkaisijamitat ilmoitettava tilattaessa. 2-osaisen kauluksen alalaipan leveys aina 10 mm, 4-osaisen valinnan mukaan mm. * = saatavana suoraan varastosta t = ilaustuote

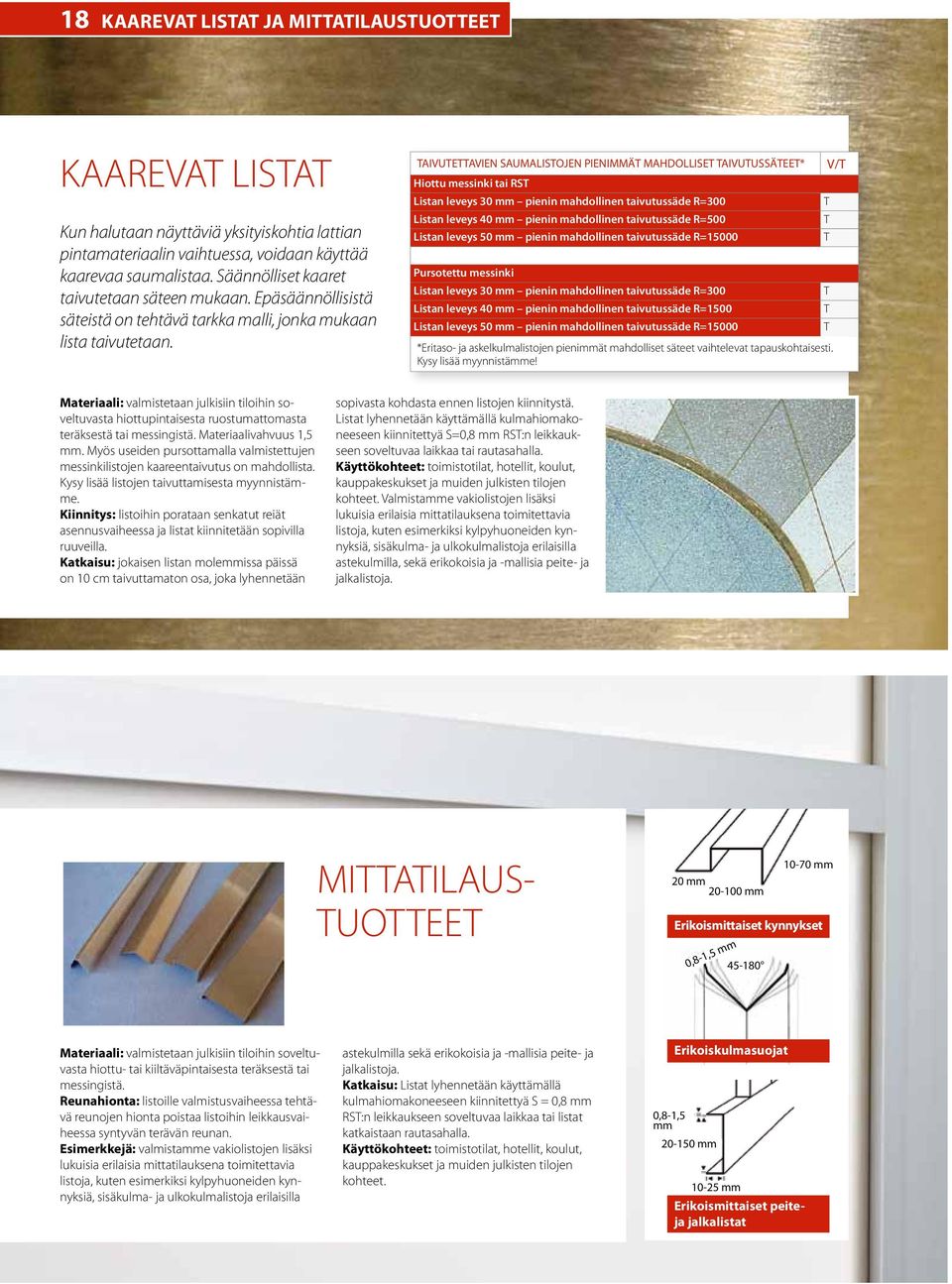

18 18 KAAREA LISA JA MIAILAUSUOEE KAAREA LISA Kun halutaan näyttäviä yksityiskohtia lattian pintamateriaalin vaihtuessa, voidaan käyttää kaarevaa saumalistaa. Säännölliset kaaret taivutetaan säteen mukaan. Epäsäännöllisistä säteistä on tehtävä tarkka malli, jonka mukaan lista taivutetaan. aivutettavien saumalistojen pienimmät mahdolliset taivutussäteet* Hiottu messinki tai RS Listan leveys 30 mm pienin mahdollinen taivutussäde R=300 Listan leveys 40 mm pienin mahdollinen taivutussäde R=500 Listan leveys 50 mm pienin mahdollinen taivutussäde R=15000 Pursotettu messinki Listan leveys 30 mm pienin mahdollinen taivutussäde R=300 Listan leveys 40 mm pienin mahdollinen taivutussäde R=1500 Listan leveys 50 mm pienin mahdollinen taivutussäde R=15000 *Eritaso- ja askelkulmalistojen pienimmät mahdolliset säteet vaihtelevat tapauskohtaisesti. Kysy lisää myynnistämme! v/t Materiaali: valmistetaan julkisiin tiloihin soveltuvasta hiottupintaisesta ruostumattomasta teräksestä tai messingistä. Materiaalivahvuus 1,5 mm. Myös useiden pursottamalla valmistettujen messinkilistojen kaareentaivutus on mahdollista. Kysy lisää listojen taivuttamisesta myynnistämme. Kiinnitys: listoihin porataan senkatut reiät asennusvaiheessa ja listat kiinnitetään sopivilla ruuveilla. Katkaisu: jokaisen listan molemmissa päissä on 10 cm taivuttamaton osa, joka lyhennetään sopivasta kohdasta ennen listojen kiinnitystä. Listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä S=0,8 mm RS:n leikkaukseen soveltuvaa laikkaa tai rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. almistamme vakiolistojen lisäksi lukuisia erilaisia mittatilauksena toimitettavia listoja, kuten esimerkiksi kylpyhuoneiden kynnyksiä, sisäkulma- ja ulkokulmalistoja erilaisilla astekulmilla, sekä erikokoisia ja -mallisia peite- ja jalkalistoja. MIAILAUS- UOEE mm 20 mm mm Erikoismittaiset kynnykset 0,8-1,5 mm Materiaali: valmistetaan julkisiin tiloihin soveltuvasta hiottu- tai kiiltäväpintaisesta teräksestä tai messingistä. Reunahionta: listoille valmistusvaiheessa tehtävä reunojen hionta poistaa listoihin leikkausvaiheessa syntyvän terävän reunan. Esimerkkejä: valmistamme vakiolistojen lisäksi lukuisia erilaisia mittatilauksena toimitettavia listoja, kuten esimerkiksi kylpyhuoneiden kynnyksiä, sisäkulma- ja ulkokulmalistoja erilaisilla astekulmilla sekä erikokoisia ja -mallisia peite- ja jalkalistoja. Katkaisu: Listat lyhennetään käyttämällä kulmahiomakoneeseen kiinnitettyä S = 0,8 mm RS:n leikkaukseen soveltuvaa laikkaa tai listat katkaistaan rautasahalla. Käyttökohteet: toimistotilat, hotellit, koulut, kauppakeskukset ja muiden julkisten tilojen kohteet. 0,8-1,5 mm Erikoiskulmasuojat mm mm Erikoismittaiset peiteja jalkalistat

19 RAKENEIDEN LIIKUNASAUMA 19 RAKENEIDEN LIIKUNASAUMALISA Pintavalun ja lattiapinnoitteen liikuntasauma tehtynä yhdellä listalla säästää aikaa ja kustannuksia. Käyttämällä liikuntasaumalistoja säästyt arvokkailta liikuntasaumojen takuukorjauksilta ja varmistat näyttävän liikuntasaumakohdan. Malli Liikkumavara Päällisen leveys Rakenneleveys Kokonaiskorkeus BS mm (-7 mm, +7 mm 55 mm 40 mm 190 mm 55 mm GA-N mm (-5 mm, +5 mm) 75 mm 22 mm 200 mm 50 mm GA-N mm (-5 mm, +5 mm) n. 75 mm 40 mm 200 mm 50 mm EX 10 mm (-5 mm, +5 mm) 30 mm 84 mm tarpeen mukaan* 50 mm *määriteltävissä väliltä mm Rakenteen liikuntasauman leveys max EX Kuormituksen kesto: kevyet kuorma-autot, joiden kokonaispaino on enintään 3 t. Ei sovellu tiloihin, joissa käytetään kovapyöräisiä pumppukärryjä. Materiaali: hiottu RS (S = 1,0 mm). iiviste on joustava ja kestävä muovitiiviste. iivisteen värit: harmaa ja musta. Saatavana tarvittaessa myös öljynkestävällä nitriittikumilla. Pituus 3 m. Asennus: liikuntasaumalistan alle molemmille puolille levitetään laastikerros, jolla voi säädellä listan yläreunan lopullista korkeutta. Lista painetaan laastiin. Laastin kovettumisen jälkeen lista pultataan 40 cm välein lattiaan. Pintavalun yläreuna jätetään pintamateriaalin verran listan yläreunasta siten, että lopullinen pintamateriaali asettuu listan reunan tasalle. Käyttökohteet: lattioiden rakenteiden liikuntasaumoihin, kun tarvitaan näyttävän näköistä rakennekorkeudeltaan täsmälleen oikean korkuista liikuntasaumalistaa. GA-N Materiaali ja kuormituksen kesto: runko kokonaan pursotettua alumiinia. Kestää kevyet pakettiautot, joiden kokonaispaino on enintään 1,5 t. Soveltuu myös ostoskärrykäyttöön (muovipyöräisen kuljetuskärryjen enimmäispaino 500 kg). Ei suositella kohtiin, joissa kuljetetaan pumppukärryjä. Asennus: liikuntasaumalistan alle molemmille puolille levitetään laastikerros, jolla voi säädellä listan yläreunan lopullista korkeutta. Lista painetaan laastiin. Laastin kovettumisen jälkeen lista pultataan 40 cm välein lattiaan. Pintavalun yläreuna jätetään pintamateriaalin verran listan yläreunasta siten, että lopullinen pintamateriaali asettuu listan reunan tasalle. Käyttökohteet: kauppakeskusten ja muihin kovan kulutuksen lattioiden rakenteiden liikuntasaumoihin. BS Materiaali ja kuormituksen kesto: runko pursotettua alumiinia. iiviste joustava ja kestävä muovitiiviste. iivisteen värit: vaaleanharmaa, musta ja ruskea. Pituus 5 m. Kestää kevyet kuorma-autot, joiden kokonaispaino on enintään 3 t. Ei sovellu tiloihin, joissa käytetään kovapyöräisiä pumppukärryjä. Asennus: liikuntasaumalistan alle molemmille puolille levitetään laastikerros, jolla voi säädellä listan yläreunan lopullista korkeutta. Lista painetaan laastiin. Laastin kovettumisen jälkeen lista pultataan 40 cm välein lattiaan. Pintavalun yläreuna jätetään pintamateriaalin verran listan yläreunasta siten, että lopullinen pintamateriaali asettuu listan reunan tasalle. Käyttökohteet: lattioiden rakenteiden liikuntasaumoihin. Listassa on suuri liikkumavara ja kestävä rakenne.

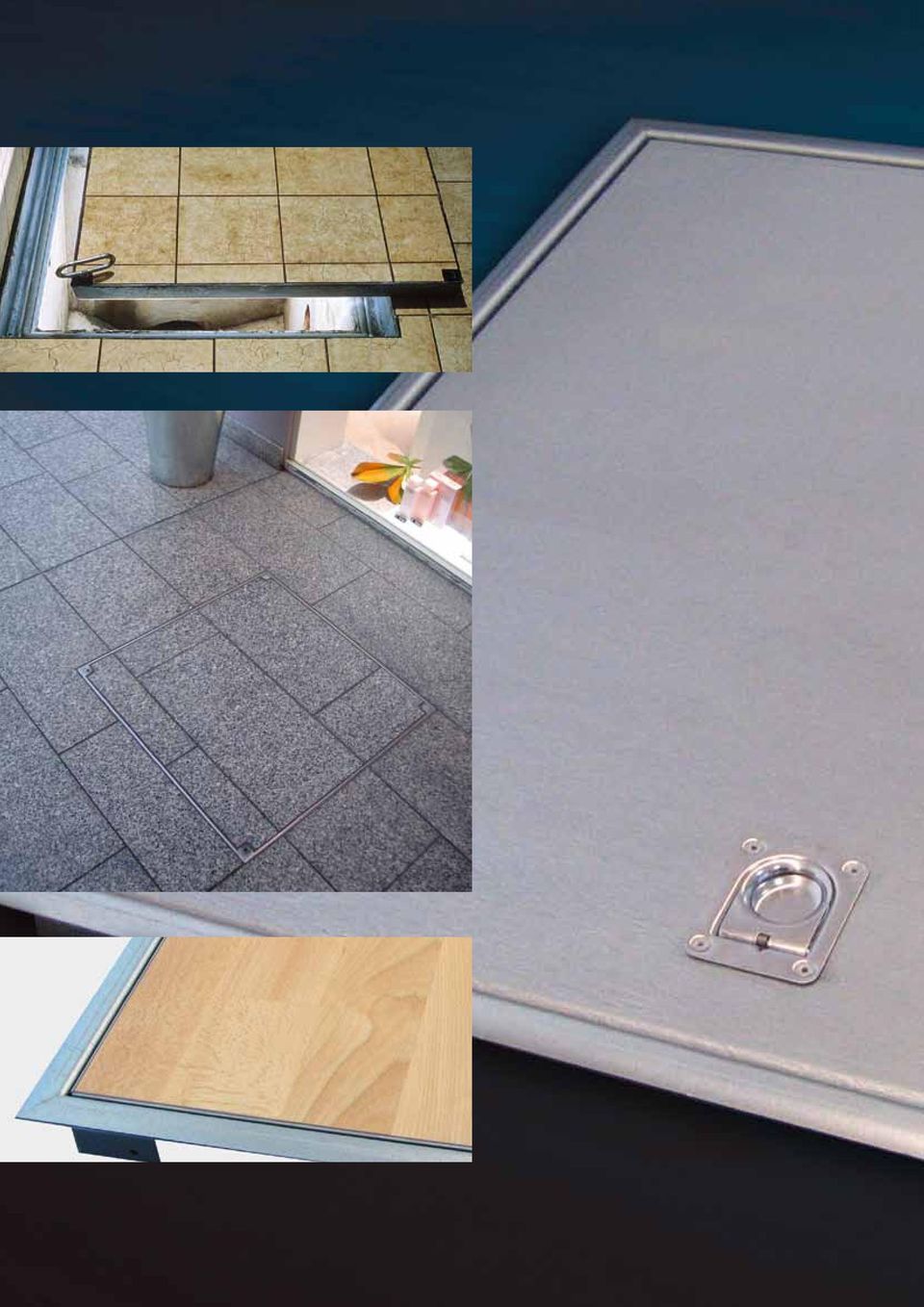

20

21 LUUKU DuuriPro-lattialuukut tarjoavat monia merkittäviä etuja. Kuormituksenkestosertifiointi ja laadunvalvonta takaavat tuotesarjojen kestävyyden. esi- ja kaasutiiviit luukut ovat turvallisia ja mahdollistavat asennuksen myös vaativiin käyttökohteisiin. DuuriPro-luukkujen palosuoja vahvistaa virallisen IBSpalonkestotestin mukaisesti 90 minuutin palonkeston mm. B-F90 luukulle. Laadukkaiden ja kestävien avauskahvojen, lukitusmekanismien, jousitusten sekä kulmien muotoilun ja selkeiden asennusohjeiden myötä korostuvat myös luukkujemme käyttäjäystävällisyys ja luja laatu.

22 22 SEINÄ- JA KAOLUUKU SEINÄ- JA KAOLUUKU (0) WALL OPENING = H + 3/8 (0) H + 2 1/4 H (0) Laadukkaat, aikaa ja kulutusta kestävät seinä- ja kattoluukut löydät DuuriPro -valikoimasta. alikoimasta löytyy seinä- ja kattoluukkuja sisäkäyttöön. almistusmateriaaleina päällystetty tai päällystämätön galvanoitu teräs. H H + 2 1/4 (0) WALL OPENING = H + 3/8 Malli SisämitA (Mm) korkeus x leveys Ulkomitat (Mm) korkeus x leveys Paino ennen täyttöä (kg) uotenro UF 152 x x 161 0,68 kg UF-161 UF 203 x x 213 0,91 kg UF-203 UF 305 x x 314 1,14 kg UF-305 UF 381 x x 416 2,5 kg UF-381 UF 457 x x 467 3,41 kg UF-457 UF 610 x x 619 5,45 kg UF-610 /* * = saatavana suoraan varastosta t = ilaustuote Materiaalina valkoiseksi pulverimaalattu teräs. Malli SisämitA (Mm) korkeus x leveys Ulkomitat (Mm) korkeus x leveys Paino ennen täyttöä (kg) uotenro UFS 152 x x 161 0,68 kg UF-161 UFS 203 x x 213 0,91 kg UF-203 UFS 305 x x 314 1,14 kg UF-305 UFS 381 x x 416 2,5 kg UF-381 UFS 457 x x 467 3,41 kg UF-457 UFS 610 x x 619 5,45 kg UF-610 /* * = saatavana suoraan varastosta t = ilaustuote Materiaalina ruostumaton teräs. KAOLUUKKU KAASUJOUSILLA Laadukkaat ja helppokäyttöiset kulkuluukut katolle. Lukittavissa riippulukolla. Avauskahva ulko- ja sisäpuolella. Malli Sisämitat (Mm) c x d Ulkomitat (Mm) a x b Paino ennen täyttöä (kg) uotenro Kattoluukku kaasujousilla 910 x x 78 61,4 kg KL9161 /* * = saatavana suoraan varastosta t = ilaustuote Materiaalina ruostesuojamaalattu galvanoitu teräs.

23 LAIALUUKU 23 B ERÄS KAASU- JA ESIIIIS Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin, sisä- ja ulkokäyttöön. B-luukku avattuna nostokahvat paikalleen kierrettynä. 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa B-luukun poikkileikkauskuva B-luukku kahvilan lattiaan asennettuna. B-luukku osittain laatoilla päällystettynä. Malli SisämitA (Cm) c x d Ulkomitat (cm) a x b Paino ennen täyttöä (kg) B x 30 43,5 x 43,5 10 kg B x 40 53,5 x 53,5 13 kg B x 45 58,5 x 58,5 16 kg B x 50 63,5 x 63,5 17 kg B x 40 73,5 x 53,5 17 kg B x 60 73,5 x 73,5 21 kg B ,5 x 63,5 77,0 x 77,0 22 kg B x 60 93,5 x 73,5 27 kg B x 80 93,5 x 93,5 31 kg B x ,5 x 73,5 31 kg B x ,5 x 93,5 37 kg B x ,5 x 113,5 42 kg Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm * = saatavana suoraan varastosta t = ilaustuote /*

24 24 LAIALUUKU B ALUMIINI KAASU- JA ESIIIIS Kuormituksen kesto: 125 kn. Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja on alumiinilevyä. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. esitiivis vielä 1000 mm vedenpaineessa. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin sisätiloissa, kun näkyviin jääville luukunreunoille asetetaan korkeat ulkonäkövaatimukset, tai kun lattiaa joudutaan hiomaan jälkikäteen (esim. parketilla pinnoitetut lattiat). B-alumiiniluukku avattuna tekstiilimatolla päällystetyssä lattiassa. 76,5 65, c x d 60 A x B Alumiinisen B-luukun poikkileikkauskuva 1. Kehys 2. Kansi 3.iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Pohjalevy 8. Nurkkahitsaus 9. Kehys B-alumiiniluukku osittain laatoilla päällystettynä. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) BA x x 32 3 kg BA x x 42 5 kg BA x x 52 7 kg BA x x 67 8 kg BA x x 62 9 kg BA x x 52 9 kg BA x x kg BA ,5 x 63,5 75,5 x 75,5 11 kg BA x x kg BA x x kg BA x x kg BA x x kg BA x x kg BA x x kg Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm * = saatavana suoraan varastosta t = ilaustuote /*

25 LAIALUUKU 25 BE RUOSUMAON ERÄS KAASU- JA ESIIIIS Kuormituksen kesto: 125 kn. Materiaali: valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen jälkeen. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukussa on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin, kun vaaditaan kovaa korroosionkestoa tai hygieniaa, kuten elintarvikkeiden tuotantotiloissa tai sairaaloissa. Ruostumattomasta teräksestä valmistettu B-luukku soveltuu esimerkiksi elintarvikkeiden tuotantotiloihin. 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa Ruostumattomasta teräksestä valmistetun B-luukun poikkileikkauskuva Malli SisämitA (Cm) c x d UlkomitA (Cm) a x b Paino ennen täyttöä (kg) BE x 30 43,5 x 43,5 9 kg BE x 40 53,5 x 53,5 13 kg BE x 45 58,5 x 58,5 17 kg BE x 50 63,5 x 63,5 17 kg BE x 40 73,5 x 53,5 16 kg BE x 60 73,5 x 73,5 20 kg BE x 60 93,5 x 73,5 24 kg BE x 80 93,5 x 93,5 30 kg BE x ,5 x 73,5 29 kg BE x ,5 x 93,5 33 kg BE x ,5 x 113,5 40 kg Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm * = saatavana suoraan varastosta t = ilaustuote /*

26 26 LAIALUUKU BA ALUMIINI KEYBEONILLA esitäytetty kevytbetonilla, kaasu- ja vesitiivis Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: kevytbetonilla enintään 20 mm pintamateriaaleille soveltuva esitäytetty luukku. Normaalia betonilla täytettyä luukkua kevyempi kansirakenne. Mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin sisäkäytössä. Kevytbetonilla esitäytetty BA-lattialuukku. 76,5 65, c x d 60 A x B BA-alumiini/kevytbetoniluukun poikkileikkauskuva 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Pohjalevy 8. Kehyksen liitos 9. Nurkkahitsaus 10. Kevytbetoni Malli SisämitA (Cm) c x d Ulkomita (Cm) a x b Paino ennen täyttöä (kg) BA light x x kg BA light x x kg BA light x x kg BA light x x kg BA light x x kg BA light x x kg BA light x x kg BA light x x kg BA light x x kg BA light x x kg Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm * = saatavana suoraan varastosta t = ilaustuote /*

27 LAIALUUKU 27 B ALUMIINI KEYBEONILLA, SARANOIU esitäytetty kevytbetonilla, SARANOIU JA IIISEY Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kannen reunat on valmistettu pursotetusta alumiinista, pohja alumiinilevyä. Ominaisuudet: kevytbetonilla enintään 20 mm pintamateriaaleille soveltuva esitäytetty saranoitu luukku. Normaalia betonilla täytettyä luukkua kevyempi kansirakenne. Mittatarkasti valmistettu tiivisteellä varustettu (ei täysin kaasu- ja vesitiivis) lattialuukku. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Soveltuu erityisesti paikkoihin, joissa luukun näkyvällä reunalla on erittäin korkeat ulkonäkövaatimukset. Käyttökohteet: kulkuaukkoihin sisäkäytössä Kevyt saranoitu luukku on helppo avata. 117, ,5 76, c x d 82 ukirauta pitää luukun tarvittaessa avoimena. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) BA comfort x x kg BA comfort x x kg BA comfort x x kg BA comfort x x kg BA comfort x x kg Kannen syvyys: 6,6 cm, rakenteen kokonaiskorkeus: 7,6 cm * = saatavana suoraan varastosta t = ilaustuote A x B Saranalla varustetun B-alumiiniluukun poikkileikkauskuva /* Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Sisäreuna 7. Suojatulppa 8. Kiinnitysripa 9. Sarana 10. Kehysrakenne 11. Pultin kierre 12. Kevytbetoni

28 28 LAIALUUKU B MAALA ERÄS JA BE MAALA RUOSUMAON ERÄS kaasu- ja vesitiivis Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. RS -laatu valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen jälkeen. Ominaisuudet: mittatarkasti valmistettu tiivistetty lattialuukku. Luukun kokonaiskorkeus on vain 5 cm. Ohuemmalla pintavalulla täytetty luukku on kevyt avata. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kulkuaukkoihin sisäkäytössä. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) Sinkitty teräs B-shallow x x 33 5 kg B-shallow x x 43 8 kg B-shallow x x kg B-shallow x x kg B-shallow x x kg B-shallow x x kg B-shallow x x kg B-shallow x x kg B-shallow x x kg /* Matalan B-luukun vahvistettu alapuoli. Ruostumaton teräs BE -shallow x x 43 8 kg BE -shallow x x kg BE -shallow x x kg BE -shallow x x kg BE -shallow x x kg BE -shallow x x kg BE -shallow x x kg BE -shallow x x kg Kannen syvyys: 2,7 cm, rakenteen kokonaiskorkeus: 5,0 cm * = saatavana suoraan varastosta t = ilaustuote Matalan B-luukun poikkileikkauskuva 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Pohjan vahvistus

29 PALONKESÄÄ LAIALUUKU 29 B-F90 ERÄS Kaasu- ja vesitiivis, palonkesto 90 min Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa on palonsuojalevy ja palonkestävä erikoistiiviste. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis palonkestävä (90 min) lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Palonkestoluokitus: asennettuna ja pinnoitettuna 90 minuutin palonkesto. Soveltuu kohteisiin, joissa vaaditaan suurta paloturvallisuutta. Palonsuojaus vahvistettu virallisella IBS-palonkestotestillä. Käyttökohteet: kaasu-, vesitiiviyttä ja korkeaa palonkestoa vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön. 1. Kehys 2. Kansi 3. Palonkestävä tiiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Palonsuojalevy 9. Levyn nostolenkki 10. Palonsuojalevyn reunaprofiili Palonsuojaluukun poikkileikkauskuva Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) B-F x 30 43,5 x 43,5 13 kg B-F x 45 58,5 x 58,5 21 kg B-F x 50 63,5 x 63,5 23 kg B-F x 40 73,5 x 53,5 23 kg B-F x 60 73,5 x 73,5 30 kg B-F ,5 x 63,5 77,0 x 77,0 32 kg B-F x 60 93,5 x 73,5 38 kg B-F x 80 93,5 x 93,5 45 kg B-F x ,5 x 73,5 45 kg B-F x ,5 x 93,5 54 kg B-F x ,5 x113,5 63 kg Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm * = saatavana suoraan varastosta t = ilaustuote /*

30 30 LAIALUUKU BS-250 ERÄS raskaille ajoneuvoille, kaasu- ja vesitiivis Kuormituksen kesto: 250 kn. Materiaali: kehys ja kansi on valmistettu teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa on raskaan käytön mahdollistavat vahvikepalkit. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: varastohalleihin ja lastauslaitureille, joissa käytetään trukkeja. I-palkeilla vahvistetun BS-250 luukun alapuoli. 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. ahvikepalkki BA-250 poikkileikkauskuva Malli Sisämita (cm) c x d Ulkomita (cm) a x b Paino ennen täyttöä (kg) BS 250/ x 40 53,5 x 53,5 17 kg BS 250/ x 50 63,5 x 63,5 26 kg BS 250/ x 40 73,5 x 53,5 25 kg BS 250/ x 60 73,5 x 73,5 31 kg BS 250/ x 80 93,5 x 93,5 52 kg BS 250/ x ,5 x 73,5 52 kg BS 250/ x ,5 x113,5 78 kg Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm Luukun pohjassa rakennekorkeuden lisäksi 10 cm I-palkki * = saatavana suoraan varastosta t = ilaustuote /*

31 LAIALUUKU 31 BS-400 ERÄS raskaille ajoneuvoille, kaasu- ja vesitiivis Kuormituksen kesto: 400 kn. Materiaali: kehys ja kansi on valmistettu teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Luukussa on raskaan käytön mahdollistavat vahvikepalkit ja teräskehikko. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä kehystetty raudoitus. Käyttökohteet: tehtaat, varastohallit, lastauslaiturit ja ajoväylät. Kestää trukkeja sekä raskaita ajoneuvoja. I-palkeilla sekä kehikolla vahvistetun BS-400 luukun alapuoli. 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. ahvikepalkkien kehys 9. ahvikepalkki BA-400 poikkileikkauskuva Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) BS 400/ x 50 63,5 x 71,5 52 kg BS 400/ x 40 73,5 x 61,5 50 kg BS 400/ x 60 73,5 x 81,5 62 kg BS 400/ x 80 93,5 x 101,5 103 kg BS 400/ x ,5 x 81,5 119 kg BS 400/ x ,5 x 121,5 175 kg Kannen syvyys: 5 cm, asennuskorkeus: 18 cm (60 x x 80) tai 22 cm (100 x100) * = saatavana suoraan varastosta t = ilaustuote /*

32 32 LAIALUUKU B-GD ERÄS KAASUJOUSELLA JA BE-GD RUOSUMAON ERÄS KAASUJOUSELLA kaasu- ja vesitiivis Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. RS-laatu valmistettu 2 mm vahvuisesta ruostumattomasta teräksestä (laatu 304). Pinta kauttaaltaan passivoitu hitsauksen jälkeen. Luukku on varustettu korkealaatuisilla kaasujousilla. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Avaaminen: avaamista helpottavat kaasujouset mahdollistavat luukun avaamisen helposti yhden ihmisen voimin. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön. Soveltuu erityisesti paikkoihin, joissa luukkua joudutaan avaamaan usein. Asennus: kaasujouset kiinnitetään paikalleen luukun asentamisen ja betonin kuivumisen jälkeen. BA-250 poikkileikkauskuva 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Kaasujousi B-GD terassilla. B-GD alapuolelta. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) Sinkitty teräs B-GD x 60 73,5 x 75,15 29 kg 1 B-GD x 60 93,5 x 75,15 36 kg 2 B-GD x 80 93,5 x 95,15 42 kg 2 B-GD x ,5 x 75,15 40 kg 2 B-GD x ,5 x115,15 55 kg 2 /* jousien lukumäärä Ruostumaton teräs BE -GD x 60 73,5 x 75,15 28 kg 1 BE -GD x 60 93,5 x 75,15 35 kg 2 BE -GD x 80 93,5 x 95,15 41 kg 2 BE -GD x ,5 x 75,15 40 kg 2 BE -GD x ,5 x115,15 53 kg 2 Kannen syvyys: 5 cm, rakenteen kokonaiskorkeus: 7,5 cm * = saatavana suoraan varastosta t = ilaustuote

33 LAIALUUKU 33 B-GDZ ERÄS KAASUJOUSILLA kaasu- ja vesitiivis, ylä- ja alapuolelta avattava Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna lattiassa lähes huomaamaton. Avaaminen: avaamista helpottavat kaasujouset mahdollistavat luukun avaamisen helposti yhden ihmisen voimin. Lukitus avataan yläpuolelta kuusiokoloavaimella ja alapuolelta kahvasta. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön. Soveltuu erityisesti paikkoihin, joissa luukkua joudutaan avaamaan usein, kuten huoltokuiluissa. Asennus: kaasujouset kiinnitetään paikalleen luukun asentamisen ja betonin kuivumisen jälkeen. B-GDZ luukun avaaminen. 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa 8. Kaasujousi 9. Avauskahva B-GDZ luukun alapuolen lukitus. B-GDZ luukun poikkileikkauskuva Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) B-GDZ x 60 73,5 x 75,15 30 kg 1 B-GDZ x 60 93,5 x 75,15 38 kg 2 B-GDZ x 80 93,5 x 95,15 44 kg 2 B-GDZ x ,5 x 115,15 58 kg 2 Kannen syvyys: 5 cm, rakennekorkeus: 8 cm * = saatavana suoraan varastosta t = ilaustuote /* jousien lukumäärä

34 34 LAIALUUKU BH-MAXI ERÄS kaasu- ja vesitiivis, pinnoitettavissa pihakivillä Kuormituksen kesto: 125 kn. Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista. Hitsauksen jälkeen upposinkitty rakenne. Ominaisuudet: mittatarkasti valmistettu kaasu- ja vesitiivis lattialuukku, jossa 10 cm:n pinnoitettava kansi. Kartiomainen muotoilu ja nostoavain helpottavat luukun avaamista. Pienten kulmien ja mittatarkan reunarakenteen ansiosta luukku on paikalleen asennettuna pihakivetyksessä lähes huomaamaton. Luukun sisällä on rakenteen kuormituskestävyyttä lisäävä raudoitus. Käyttökohteet: kaasu- ja vesitiiviyttä vaativiin kulkuaukkoihin sisä- ja ulkokäyttöön, kun kansi täytetään tiilillä, betonilaatoilla tai piha- tai katukivillä. Muut pihakivitäytteiset mallit: saatavana kaasujousilla varustettu kevyesti avattava malli (BH-GD MA XI, kuormituksen kesto 125 kn), sekä raskaita ajoneuvoja kestäviä vahvistettuja malleja (BHS 250 teräs, kuormituksen kesto 250 kn sekä BHS 400 teräs, kuormituksen kesto 400 kn). Mallien kannen syvyys on 10,2 cm, saatavana on useita eri kokoja. Kysy lisää myynnistämme. B-MAXI osittain pihakivillä täytettynä. 1. Kehys 2. Kansi 3. iiviste 4. Raudoitus 5. Lukituspultti 6. Suojatulppa 7. Kiinnitysripa B-MAXI pihakivetyksessä. B-MAXI luukun poikkileikkauskuva Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) BH maxi x 40 55,2 x 55,2 22 kg BH maxi x 50 65,2 x 65,2 27 kg BH maxi x 60 75,2 x 75,2 28 kg BH maxi x 60 95,2 x 75,2 35 kg BH maxi x 80 95,2 x 95,2 40 kg BH maxi x ,2 x 75,2 40 kg Kannen syvyys: 10,2 cm, rakennekorkeus: 12,5 cm * = saatavana suoraan varastosta t = ilaustuote /*

35 LAIALUUKU 35 HL SINKIY Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kansi on valmistettu 2 mm teräsprofiilista (45 x 45 mm, 50 x 50 cm ja 60 x 60 cm luukun kansi 3 mm terästä). Kantta voi käyttää levypinta ylöspäin, tai luukun kouruosan voi pinnoittaa toisin päin käännettynä. Pinnoitettavan kotelo-osan syvyys: 15 mm. ilauksesta luukkua on saatavana myös RAL-sävyihin maalattuna. Ominaisuudet: varustettu tiivisteellä, mutta ei täysin vesi- ja kaasutiivis. 30 x 30 cm luukku on varustettu kiinnitysruuveilla, joista nostamalla luukku myös avataan. Muut koot avataan erillisellä nostokahvalla ja toimitetaan ilman kiinnitysruuveja. Mikäli nostokahvalla varustettu luukku pinnoitetaan, tulee nostokahva upottaa pinnoitukseen tehtyyn aukkoon luukun toiselle puolelle. Käyttökohteet: sisätilojen kulkuaukkoihin, kun tarvitaan edullista peltipintaista tai pinnoitettavaa luukkua. Asennus: luukku sovitetaan aukkoon ja kiinnitetään ruuvaamalla jalkaosan rei ityksestä aukon pystyreunaan. Luukun voi tarvittaessa kiinnittää kehyksestä lattiaan liimalla tai laastilla. HL SI 66 -luukku sinkityllä levypinnalla. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) HL SI x 30 35,5 x 35,5 3,7 kg HL SI x 45 50,5 x 50,5 8,7 kg HL SI x 50 55,5 x 55,5 10,2 kg HL SI x 60 65,5 x 65,5 12,6 kg Rakennekorkeus: 4,5 cm * = saatavana suoraan varastosta t = ilaustuote /* HL SI 33 -luukku toisin päin käytettynä ja pinnoitettu parketilla. HL URKKIPELI Kuormituksen kesto:15 kn (kävelyn kestävä). Materiaali: kehys on valmistettu 2 mm teräs profiilista, kansi on 3 mm liukastumista ehkäisevää turkkipeltipintaista alumiinia. Ominaisuudet: varustettu tiivisteellä, mutta ei täysin vesi- ja kaasutiivis. 30 x 30 cm luukku on varustettu kiinnitysruuveilla, joista nostamalla luukku myös avataan. Muut koot avataan erillisellä nostokahvalla ja toimitetaan ilman kiinnitysruuveja. Käyttökohteet: sisätilojen kulkuaukkoihin, kun tarvitaan edullista levypintaista liukastumista estävää luukkua. ilauksesta saatavana myös RS-kehyksellä, jolloin luukkua voi käyttää ulkotiloissa (luukku toisin päin käännettynä voidaan tarvittaessa myös pinnoittaa). Asennus: luukku sovitetaan aukkoon ja kiinnitetään ruuvaamalla jalkaosan rei ityksestä aukon pystyreunaan. Luukun voi tarvittaessa kiinnittää kehyksestä lattiaan liimalla tai laastilla. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) HL L x 30 35,5 x 35,5 2,9 kg HL L x 45 50,5 x 50,5 4,8 kg HL L x 50 55,5 x 55,5 7,8 kg HL L x 60 65,5 x 65,5 9,2 kg * = saatavana suoraan varastosta t = ilaustuote /*

36 142,5 36 LAIALUUKU HL RS Kuormituksen kesto: 15 kn (kävelyn kestävä). Materiaali: kehys ja kansi on valmistettu 2 mm RS-profiilista (45 x 45 mm, 50 x 50 cm ja 60 x 60 cm luukun kansi 3 mm RS:tä). Kantta voi käyttää levypinta ylöspäin tai luukun kouruosan voi pinnoittaa toisin päin käännettynä. Pinnoitettavan kotelo-osan syvyys: 15 mm. Ominaisuudet: varustettu tiivisteellä, mutta ei täysin vesi- ja kaasutiivis. 30 x 30 cm luukku on varustettu kiinnitysruuveilla, joista nostamalla luukku myös avataan. Muut koot avataan erillisellä nostokahvalla ja toimitetaan ilman kiinnitysruuveja. Mikäli nostokahvalla varustettu luukku pinnoitetaan, tulee nostokahva upottaa pinnoitukseen luukun toiselle puolelle. Käyttökohteet: sisä- ja ulkotilojen kulkuaukkoihin, kun tarvitaan levypintaista tai pinnoitettavaa RS-luukkua. Asennus: luukku sovitetaan aukkoon ja kiinnitetään ruuvaamalla jalkaosan rei ityksestä aukon pystyreunaan. Luukun voi tarvittaessa kiinnittää kehyksestä lattiaan liimalla tai laastilla. Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) HL RS x 30 35,5 x 35,5 3,7 kg HL RS x 45 50,5 x 50,5 8,7 kg HL RS x 50 55,5 x 55,5 10,2 kg HL RS x 60 65,5 x 65,5 12,6 kg /* * = saatavana suoraan varastosta t = ilaustuote BR ERÄS Materiaali: hitsauksen jälkeen upposinkittyä terästä. Ominaisuudet: mittatarkasti valmistettu tuuletusputkella varustettu lattialuukku. Saranoitu, riippulukolla lukittava malli. uuletusputkessa hyönteisverkko. Luukku irrotettavissa kokonaan luukun ollessa avoimena. oimitetaan tarvittaessa tiivisteellä varustettuna. Käyttökohteet: kaivot, säiliöt ja vesilaitokset. Muut materiaalit: BR-luukkua on saatavana myös ruostumattomasta teräksestä, joka soveltuu korroosionkestoa vaativiin kohteisiin (malli BRE-D). Malli SisämitA (cm) c x d UlkomitA (cm) a x b Paino ennen täyttöä (kg) BR 55 49,5 x 49,5 56,5 x 56,5 15 kg BR 66 59,5 x 59,5 66,5 x 66,5 18 kg BR 88 79,5 x 79,5 86,5 x 86,5 21 kg BRE-D 55 50,0 x 50,0 56,5 x 56,5 12 kg BRE-D 66 60,0 x 60,0 66,5 x 66,5 15 kg BRE-D 88 80,0 x 80,0 86,5 x 86,5 23 kg Rakennekorkeus: 30 cm * = saatavana suoraan varastosta t = ilaustuote /* c x d A x B Kehys 2. Kansilevy 3. iiviste (lisävaruste) 4. Riippulukon ripa 5. uuletusputki hyönteisverkolla 6. Sarana BR-luukun poikkileikkauskuva
