1 Viestinvälitysarkkitehtuurit Lähtökohta: Järjestelmä koostuu keskenään kommunikoivista komponenteista, mahdollisesti hajautettuja Komponenttien palveluja ei tiedetä tarkasti etukäteen Komponentteja ja niiden lukumäärää ei tiedetä tarkasti etukäteen Järjestelmässä liikkuvan tiedon laatua ei tunneta tarkasti etukäteen Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 1

2 Viestinvälitysarkkitehtuuri: perusidea rekisteröidyt komponentit 1) luo viesti 2) lähetä välittäjälle 3) päätä vastaanottaja(t) ja välitä viesti sille/niille Viesti Viestinvälittäjä Komponenttien yhteinen rajapinta: receive(message) rekisteröidyt komponentit 4) vastaanota 5) tulkitse/ prosessoi viesti Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 2

3 Rajapinnat vs. viestit Komponentit, Asiakas-palvelin, Web palvelut (SOA), C++, Java func A(X ) Rajapinta toteuttaa Palvelun tarjoaja Palvelun pyytäjä Viestinvälitysarkkitehtuurit, palveluväylät (ESB), Smalltalk Viesti ACTION = A PAR1 = X lukee Viestin välittäjä Palvelun tarjoaja Palvelun tarjoaja Rajapinta kertoo mitä tehdään ja millä tiedolla, viesti voi kertoa mitä tahansa (mitä tehdään, kuka tekee, millä tiedolla). Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 3

4 Esimerkkejä Koneiden ohjausjärjestelmät Älykoti Yrityksen liiketoimintojen hallintajärjestelmä Yleisesti: hajautetut järjestelmät, löyhää integrointia vaativat järjestelmät Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 4

5 Palveluperustainen viestinvälitysarkkitehtuuri Palvelupyyntö Palvelupyyntö Asiakas Viestinvälittäjä Palvelija Palvelun tulos Palvelun tulos Viestinvälittäjä huolehtii siitä, että tulos menee oikealle komponentille Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 5

6 Esimerkki: Auton huoltotarkkailujärjestelmä moottori cpu jarrut vaihdelaatikko CAN väylä (Controller Area Network) Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 6

7 Auton huoltotarkkailujärjestelmä: komponenttikaavio CANBusExaminer Messenger ServiceComponent receive(msg) MessageDispatcher send(msg) register(msgtype,component) recordusage() getstate() Sovitin muuntaa viestin palvelukutsuksi BrakeAdater EngineAdapter EngineMonitor returnstate Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 7

8 Viestinvälitysarkkitehtuurin etuja Helppo muuttaa, lisätä ja poistaa komponentteja tai sovelluksia Vikasietoinen (esim. jos viestillä ei vastaanottajaa), voidaan esim. toistaa viestin lähettämistä Joustava järjestelmäkonfiguraatio Sallii heterogeeniset järjestelmät, sovellusintegraation Sallii sekä synkronisen että asynkronisen kommunikoinnin Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 8

9 Viestinvälitysarkkitehtuurin haittoja Tehokkuus: viestien kirjoittaminen ja lukeminen Vaikeampi toteuttaa, testata ja ymmärtää kuin perinteinen Jotkut tavalliset asiat vaativat erityistukea (esim. tuloksen palautus, synkronisuus) Syntyy helposti implisiittisiä riippuvuuksia yksiköiden välille Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 9

10 Harjoitus Topologia Lineaarinen Keskitetty Riippuu palvelusta Rajapinnat Ei riipu palvelusta Täytä arkkitehtuurityylien nimillä Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 10

11 Malli-näkymä-ohjain arkkitehtuurit (Model-View-Controller, MVC) Interaktiivisten järjestelmien arkkitehtuuriratkaisu, jolla käyttöliittymä erotetaan sovelluslogiikasta. Lähtökohdat: Sovelluksen tilasta pitäisi pystyä antamaan erilaisia näkymiä Käyttöliittymän pitäisi välittömästi heijastaa sovelluksen tilan muutoksia Käyttöliittymää pitäisi olla helppo muuttaa Sovellus pitäisi voida kohtuullisella työllä siirtää toiselle graafiselle alustalle Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 11

12 Perusajatus komento vaste Ohjain Näkymä sovelluksen toiminto Malli sovelluksen tilan muutos Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 12

13 Esimerkki Näkymä TextField Tarkkailija Malli Sovelluslogiikka Button Tarkkailija Ohjain Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 13

14 Vastuut Malli Tarjoaa sovellukseen liittyvät loogiset toiminnot ja tiedot Rekisteröi sovelluksen tilasta kiinnostuneet näkymäkomponentit Ilmoittaa rekisteröityneille komponenteille tilan muutoksista Näkymä Huolehtii sovelluksen tilan näyttämisestä näytöllä Ohjain Ottaa vastaan käyttäjän komentoja Muuntaa komennot sovelluksen toiminnoiksi Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 14

15 MVC malli Observer Model update() * update() attach(observer) detach(observer) notify() getdata() service() attach() getdata() View activate() display() update() Controller handleevent() update() attach() service() Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 15

16 MVC vuorovaikutus Controller Model View handle- Event service suorita toiminto notify update getdata display Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 16

17 Kerroksittainen MVC (Esim. verkonhallintasovellukset) Näkymä Käyttäjän komennot Toiminto pyynnöt Ohjain Sovelluslogiikka Model Sovellusaluelogiikka Näytä tulokset Tuota tulokset Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 17

18 MVC:n edut ja ongelmat Etuja Helppo toteuttaa useita näkymiä samaan tietoon Kaikki näkymät ovat automaattisesti synkronoituja Uusia näkymiä voidaan ajoaikana liittää järjestelmään Käyttöliittymän ulkoasu suhteellisen helposti vaihdettavissa Ongelmia Mahdollisesti turhia näkymien päivityskutsuja Mallidatan kyselyt voivat lisätä suoritusaikaa Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 18

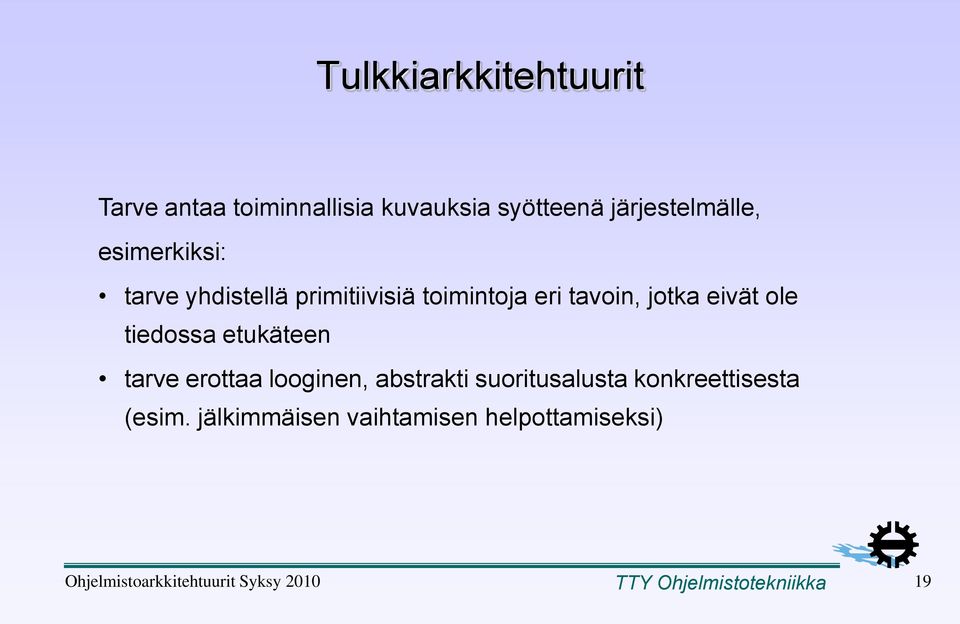

19 Tulkkiarkkitehtuurit Tarve antaa toiminnallisia kuvauksia syötteenä järjestelmälle, esimerkiksi: tarve yhdistellä primitiivisiä toimintoja eri tavoin, jotka eivät ole tiedossa etukäteen tarve erottaa looginen, abstrakti suoritusalusta konkreettisesta (esim. jälkimmäisen vaihtamisen helpottamiseksi) Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 19

20 Tulkkiarkkitehtuurin perusidea toimintakuvauksen sisäinen esitys Tuloste Jokin toiminnallinen kuvaus (teksti, XML, graafinen, ym.) Tulkki kutsuu Konkreettinen suoritusalusta noudattaa toteutus Syöte Kielen määritys Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 20

21 Esimerkki 1: Java käännös toimintakuvauksen sisäinen esitys Tavukoodi Ohjelman tulokset Java-ohjelma JVM (C-ohj) kutsuu Suoritusalusta (C ympäristö) noudattaa toteutus Ohjelman syöte Javan määritys Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 21

22 Esimerkki 2: Taulukkolaskenta Laskettu taulukko sis.esitys Taulukkoskripti Skriptitulkki Taulukkolaskenta noudattaa toteutus Skriptikielen määritys Taulukon alkion arvo Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 22

23 Esimerkki 3: SQL kyselyt DBMS SQL-kysely SQLtulkki Tietokanta Kyselyn tulos Sovellus Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 23

24 Esimerkki 4: Tulkitseva DSL toimintakuvauksen sisäinen esitys Tuloste Sovelluksen kuvaus DSL-kielellä Tulkki kutsuu API Alusta noudattaa toteutus Syöte DSL-kielen määritys DSL = Domain-Specific Language Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 24

25 Tulkin suunnittelu: Tulkki-suunnittelumalli (Interpreter) Ongelma: miten esittää tulkittava ohjelma olioina? Ratkaisu: Interpreter AbstractStruct interpret(rep) * TerminalStruct interpret(rep) CompositeStruct interpret(rep) Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 25

26 Tulkki-suunnittelumallin johtaminen: Kielen rakenteiden esitys luokkina Ongelma: Miten esittää kielen rakenteet luokkina? Esimerkiksi: Script ::= "SCRIPT" Action {";" Action} "END" Action ::= "IF" Expr "THEN" Action "END" identifier "(" Expr ") Expr ::=... Luokkamalli? Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 26

27 Välisymbolit ja rakenteiset loppusymbolit esitetään luokkina Esimerkiksi: Script, Action, Expr, identifier => luokkia Ei-rakenteiset loppusymbolit (avainsanat, erikoismerkit ym.): SCRIPT END IF THEN ; ( ) Näitä tarvitaan vain jäsennyksen (ja lukemisen) tueksi, eivät olennaisia (nk. konkreettinen syntaksi) Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 27

28 Mitä tuotossääntö merkitsee luokkien kannalta? Ehdotus: Tuotossääntö merkitsee sitä, että oikean puolen luokat ovat osa-suhteessa vasemman puolen luokkiin. A ::= B C tarkoittaa: OK, mutta entä A ::= B C D E? A 1 1 B C 0..1 A B C D E Ei hyvä... Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 28

29 Vaihtoehtoiset rakenteet aliluokiksi A ::= B C D E => A ::= A1 A2 A1 ::= B C A2 ::= D E A A1 A2 B C D E Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 29

30 Rekursiiviset rakenteet Statement ::= CompoundStatement AssignmentStatement CompoundStatement ::= { StatementList } StatementList ::= {Statement ; } Statement * AssignmentStatement CompoundStatement Rekursiokooste Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 30

31 Script interpret() 1..* Action interpret() 1 Esimerkki Script ::= "SCRIPT" Action {";" Action} "END" Action ::= CondAction PrimAction CondAction ::= "IF" Expr "THEN" Action "END" PrimAction ::= identifier "(" Expr ")" Expr ::=... CondAction PrimAction Expr interpret() interpret() 1 1 val(): float 1 Identifier name(): String Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 31

32 Tulkkiarkkitehtuurin edut ja ongelmat Edut: Ajoaikainen looginen suoritusympäristö omassa hallinnassa Tulkittavaa kieltä suhteellisen helppo muuttaa Kielen merkitystä suhteellisen helppo muuttaa Alla oleva ympäristö voidaan helposti vaihtaa Ongelmat: Suorituskyky (epäsuora, ei-natiivi suoritus; sisäisen esityksen muodostaminen) Tilankäyttö (ohjelman sisäinen esitys esim. Tulkki-mallilla voi vaatia paljon tilaa) Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 32

33 Yhteenvetoa Arkkitehtuuri ~ Domain-tietämys + Tekninen tietämys Domain-tietämys ~ domain-malli Tekninen tietämys ~ arkkitehtuurityylit, suunnittelumallit, yleiset hyvät käytännöt Ohjelmistoarkkitehtuurit Syksy 2010 TTY Ohjelmistotekniikka 33
