1 Laitteiston käyttöopas Erittäin ohut dc7700- sarjan pöytätietokone HP Compaq Business PC -tietokoneet

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Tämän julkaisun tiedot voivat muuttua ilman ennakkoilmoitusta. Microsoft ja Windows ovat tuotemerkkejä, joiden omistaja on Microsoft Corporation Yhdysvalloissa ja muissa maissa. HP-tuotteiden takuut määritellään niiden mukana toimitettavissa rajoitetun takuun lausekkeissa. Mikään tässä mainittu ei muodosta kattavampaa lisätakuuta. HP ei vastaa tekstin teknisistä tai toimituksellisista virheistä tai puutteista. Tämä asiakirja sisältää tekijänoikeuksin suojattuja tietoja. Mitään tämän asiakirjan osaa ei saa valokopioida, jäljentää eikä kääntää toiselle kielelle ilman Hewlett- Packard Companyn ennalta myöntämää kirjallista lupaa. Laitteiston käyttöopas Erittäin ohut dc7700-sarjan pöytätietokonemalli Ensimmäinen painos (elokuu 2006) Asiakirjan osanumero:

3 Tietoja tästä oppaasta Tästä ohjeesta saat perustietoa tämän tietokonemallin päivittämisestä. VAARA! Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättämisestä saattaa koitua vahinkoja tai jopa hengenvaara. VARO Tällä tavalla merkitty teksti tarkoittaa, että ohjeiden noudattamatta jättäminen saattaa vahingoittaa laitteistoa tai johtaa tietojen menetykseen. Huomautus Tällä tavalla merkityssä tekstissä esitetään tärkeitä lisätietoja. FIWW iii

4 iv Tietoja tästä oppaasta FIWW

5 Sisällysluettelo 1 Tuotteen ominaisuudet Peruskokoonpanon ominaisuudet... 1 Etupaneelin osat... 2 Takapaneelin osat... 3 Näppäimistö... 4 Windows-näppäimen käyttäminen... 5 Sarjanumeron sijainti... 6 Pöytätietokoneen muuttaminen tornikokoonpanoksi Laitteistopäivitykset Huollettavuuteen liittyvät ominaisuudet... 9 Varoitukset ja huomautukset... 9 Tietokoneen huoltopaneelin irrottaminen... 9 Etupaneelin irrottaminen Virtalähteen kääntäminen Lisämuistin asentaminen DIMM-muistimoduulit DDR2-SDRAM DIMM -muistimoduulit DIMM-kantoihin asentaminen DIMM-moduulien asentaminen Laajennuskortin kiinnikkeen vaihtaminen Kiintolevyn päivittäminen Optisen aseman sijoittaminen takaisin paikalleen Optisen aseman irrottaminen Uuden optisen levyaseman asentamisen valmistelu Uuden optisen levyaseman asentaminen Liite A Tekniset tiedot Liite B Pariston vaihtaminen Liite C Turvatoimet Turvalukon asentaminen Vaijerilukko Riippulukko Liite D Staattinen sähköpurkaus Sähköstaattisten vaurioiden estäminen FIWW v

6 Maadoitusmenetelmiä Liite E Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten Tietokoneen käyttöohjeet ja säännöllinen huolto Optisen aseman varotoimenpiteet Käyttö Puhdistus Turvallisuus Kuljettamisen valmistelu Hakemisto vi FIWW

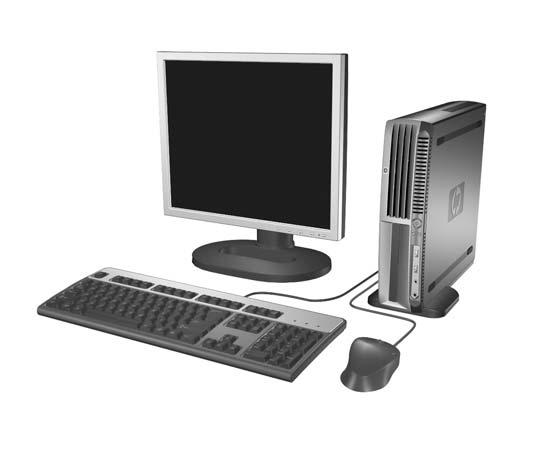

7 1 Tuotteen ominaisuudet Peruskokoonpanon ominaisuudet Erittäin ohuen HP Compaq -pöytätietokoneen ominaisuudet voivat vaihdella mallin mukaan. Saat täydellisen luettelon tietokoneeseen asennetuista laitteista ja ohjelmistoista diagnostiikkaohjelmalla. (Ohjelmisto toimitetaan vain tiettyjen mallien mukana.) Ohjelman käyttöohjeet ovat Documentation and Diagnostics -CD-levyllä olevassa Vianmääritysoppaassa. Kuva 1-1 Erittäin ohut pöytätietokone FIWW Peruskokoonpanon ominaisuudet 1

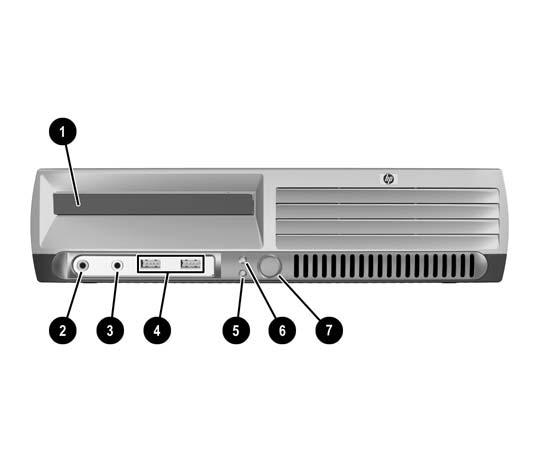

8 Etupaneelin osat Asemakokoonpano voi vaihdella malleittain. Taulukko 1-1 Etupaneelin osat 1 Optinen asema 5 Järjestelmän virran merkkivalo 2 Mikrofoniliitin 6 Kiintolevyn merkkivalo 3 Kuulokkeen liitin 7 Kaksiasentoinen virtapainike 4 USB (Universal Serial Bus) -portit Huomautus Optinen asema on CD-ROM-, CD-R/RW-, DVD-ROM-, DVD+R/RW- tai CD-RW/DVDyhdistelmäasema. 2 Luku 1 Tuotteen ominaisuudet FIWW

9 Takapaneelin osat Taulukko 1-2 Takapaneelin osat 1 Virtajohdon vastake 7 Rinnakkaisliitäntä 2 PS/2-hiiren liitin (vihreä) 8 Näytön liitin (sininen) 3 PS/2-näppäimistön liitin (purppura) 9 Äänen lähtöliitin virtalähdettä tarvitseville laitteille (vihreä) 4 Universal Serial Bus (USB) -liitäntä (6) 10 Äänen tulolinjan liitin (sininen) 5 Sarjaliitäntä 11 Digital Video Interface (DVI-D) -näyttöliitäntä (valinnainen) 6 RJ-45-verkkoliitin Huomautus Liittimien järjestys ja lukumäärä voivat vaihdella mallin mukaan. Emolevyn näyttöliitäntä ei ole käytössä, jos tietokoneeseen on asennettu PCI Express -laajennuskortti. Jos tietokoneeseen asennetaan PCI-näytönohjainkortti, kortin ja emolevyn liittimiä voidaan käyttää samanaikaisesti. Joitakin asetuksia voi olla tarpeen muuttaa tietokoneen asetusohjelmassa, jotta kumpiakin liittimiä voi käyttää. Tietoja käynnistysjärjestyksestä on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) - apuohjelman oppaassa. Lisävarusteena saatava DVI D-liitin toimii ainoastaan DVI-näyttöjen kanssa. Sitä ei voi sovittaa tukemaan näyttöjä, joissa käytetään analogisia syöttöjä. FIWW Takapaneelin osat 3

10 Näppäimistö Taulukko 1-3 Näppäimistön osat 1 Toimintonäppäimet Toimintonäppäimien avulla voidaan suorittaa erityistoimintoja käytetystä sovelluksesta riippuen. 2 Muokkausnäppäimet Muokkausnäppäimiä ovat seuraavat: Insert, Home, Page Up, Delete, End ja Page Down. 3 Tilan merkkivalot Tilan merkkivalot ilmaisevat tietokoneen tilan ja näppäimistöasetukset (Num Lock, Caps Lock ja Scroll Lock). 4 Numeronäppäimet Numeronäppäimet toimivat laskimen näppäimistön tapaan. 5 Nuolinäppäimet Nuolinäppäimien avulla voidaan selata asiakirjaa tai Web-sivustoa. Näppäimillä voit liikkua vasemmalle, oikealle, ylös ja alas käyttäen näppäimistöä hiiren sijasta. 6 Ctrl-näppäimet Näitä näppäimiä käytetään jonkin toisen näppäimen kanssa. Näppäinten vaikutus riippuu käyttämästäsi sovelluksesta. 7 Sovellusnäppäin 1 Sovellusnäppäintä käytetään hiiren oikean painikkeen tapaan Microsoft Office -sovellusten ponnahdusvalikoiden avaamiseen. Näppäin saattaa suorittaa muissa sovelluksissa muita toimintoja. 8 Windows-logo-näppäimet 1 Windows-näppäimen avulla avataan Microsoft Windowsin Käynnistä-valikko. Näppäintä käytetään muiden näppäinten kanssa erilaisiin lisätoimintoihin. 9 Alt-näppäimet Näitä näppäimiä käytetään jonkin toisen näppäimen kanssa. Näppäinten vaikutus riippuu käyttämästäsi sovelluksesta. 1 Näppäimet eivät ole käytettävissä kaikilla maantieteellisillä alueilla. 4 Luku 1 Tuotteen ominaisuudet FIWW

11 Windows-näppäimen käyttäminen Windows-näppäintä käytetään yhdessä muiden näppäinten kanssa tiettyihin toimintoihin Windowskäyttöjärjestelmässä. Katso ohjeita Windows-näppäimistöstä kohdasta Näppäimistö. Windows-näppäin Windows-logo-näppäin + d Windows-logo-näppäin + m Vaihtonäppäin + Windows-logonäppäin + m Windows-logo-näppäin + e Windows-logo-näppäin + f Windows-logo-näppäin + Ctrl + f Windows-logo-näppäin + F1 Windows-logo-näppäin + l Windows-logo-näppäin + r Windows-logo-näppäin + u Windows-logo-näppäin + Tab näyttää tai piilottaa Käynnistä-valikon näyttää työpöydän pienentää kaikki avoimet sovellukset kumoaa kaikkien avoimien sovellusten pienentämisen avaa Oma tietokone -ikkunan käynnistää tiedostojen etsinnän käynnistää tietokoneen etsinnän avaa Windowsin Ohjeen lukitsee tietokoneen (jos olet kirjautunut verkon toimialueeseen) tai mahdollistaa käyttäjän vaihtamisen (jos et ole kirjautunut toimialueeseen) näyttää Suorita-valintaikkunan käynnistää toimintojen hallinnan aktivoi tehtäväpalkin seuraavan painikkeen FIWW Näppäimistö 5

12 Sarjanumeron sijainti Jokaisella tietokoneella on yksilöivä sarjanumero ja tuotetunnus, jotka on merkitty tietokoneen päälle, kun tietokone on tornikokoonpanossa. Pidä nämä numerot tallessa, kun otat yhteyttä asiakaspalveluun. Kuva 1-2 Sarjanumeron ja tuotetunnuksen sijainti Pöytätietokoneen muuttaminen tornikokoonpanoksi 1. Jos Smart Cover Sensor (Kotelon avaustunnistin) -toiminto on käytössä, käynnistä tietokone uudelleen ja poista se käytöstä Tietokoneen asetukset -apuohjelmassa. 2. Poista kaikki irrotettavat tietovälineet (kuten optinen levy). 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta kaikki ulkoiset laitteet. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 6 Luku 1 Tuotteen ominaisuudet FIWW

13 4. Käännä tietokone torniasentoon, jolloin tuuletin on tornin alareunassa ja laajennuspaikka yläreunassa. 5. Sijoita tietokone pöytätelineeseen siten, että pystytelineen edessä olevat koukut sopivat tietokoneen pohjassa oleviin tuuletusaukkoihin, ja liu uta sitten tietokonetta, kunnes koukut kiinnittyvät paikalleen (1). 6. Kiristä siipiruuvi (2) niin, että kone pysyy turvallisesti telineessä. Näin kone pysyy vakaasti paikallaan ja ilma pääsee virtaa virtaamaan esteettömästi sen sisällä oleviin osiin. 7. Liitä ulkoiset laitteet takaisin, kytke virtajohto pistorasiaan ja kytke tietokoneeseen virta. 8. Voit tarvittaessa ottaa käyttöön Smart Cover Sensor (Kotelon avaustunnistin) -toiminnon Tietokoneen asetukset -apuohjelmassa. Jos haluat muuttaa tornikokoonpanon pöytämallikokoonpanoksi, suorita edellä kuvatut toimenpiteet päinvastaisessa järjestyksessä. FIWW Pöytätietokoneen muuttaminen tornikokoonpanoksi 7

14 8 Luku 1 Tuotteen ominaisuudet FIWW

15 2 Laitteistopäivitykset Huollettavuuteen liittyvät ominaisuudet Tässä tietokoneessa on ominaisuuksia, jotka helpottavat sen päivittämistä ja huoltamista. Useimmissa tässä luvussa kuvailtavissa asennustoimenpiteissä ei tarvita työkaluja. Varoitukset ja huomautukset Lue tässä oppaassa olevat soveltuvat ohjeet, huomautukset ja varoitukset, ennen kuin suoritat päivityksiä. VAARA! Voit välttää sähköiskusta, kuumista pinnoista tai tulipalosta aiheutuvia vammoja ja laitevahinkoja seuraavasti: Irrota virtajohto pistorasiasta ja anna järjestelmän sisäosien jäähtyä ennen niiden koskettamista. Älä liitä teleliikenne- tai puhelinliittimiä verkkokorttien liittimiin. Älä poista virtajohdon maadoitusta. Maadoitus on tärkeä turvallisuuden kannalta. Liitä virtajohto maadoitettuun pistorasiaan, joka on aina helposti käytettävissä. Vältä vakavat vammat lukemalla ensin Turvallisen ja mukavan työympäristön opas. Tässä ohjeessa selitetään oikea työpisteen suunnittelu sekä käyttäjän oikea työasento ja työtavat. Ohjeessa on myös tärkeitä tietoja sähköturvallisuudesta ja mekaanisesta turvallisuudesta. Voit ladata oppaan osoitteesta tai avata sen Documentation and Diagnostics -CD-levyltä. VARO Staattinen sähkö voi vahingoittaa tietokoneen tai lisävarusteiden sähköisiä osia. Ennen näiden toimenpiteiden aloittamista kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Lisätietoja on liitteessä D (Staattinen sähköpurkaus). Kun tietokone on kytketty vaihtovirtalähteeseen, virtaa tulee aina myös emolevyyn. Virtajohto on irrotettava virtalähteestä ennen tietokoneen avaamista, etteivät järjestelmän sisäosat vaurioidu. Tietokoneen huoltopaneelin irrottaminen Huoltopaneeli on irrotettava järjestelmämuistin, laajennuspaikan ja muiden tietokoneen sisäisten osien huoltoa varten: 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. FIWW Huollettavuuteen liittyvät ominaisuudet 9

16 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Avaa tietokoneen takaosassa olevat kaksi siipiruuvia (1), liu uta huoltopaneelia tietokoneen takaosaa kohti ja nosta se pois paikaltaan (2). Kuva 2-1 Tietokoneen huoltopaneelin irrottaminen VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. Aseta tietokoneen huoltopaneeli takaisin kohdistamalla se takaisin tietokoneen runkoon, ja työnnä se sitten rungon etureunaa kohti oikealle paikalleen. Varmista huoltopaneelin turvallisuus kiristämällä siipiruuvi (2). Etupaneelin irrottaminen Sisäisen kiintolevyn huoltoa varten täytyy irrottaa etupaneeli. 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. 10 Luku 2 Laitteistopäivitykset FIWW

17 VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 7. Nosta ylöspäin kahta rungon vasemmalla ja oikealla sivulla olevaa vapautuskielekettä. Tämä vapauttaa etupaneelin lukituksen ja työntää sen noin 1,3 cm:n etäisyydelle rungosta. Kuva 2-2 Etupaneelin vapauttaminen FIWW Etupaneelin irrottaminen 11

18 8. Irrota optisen aseman kaapeli optisen aseman takaosasta. Huomautus Kun irrotat kaapelin, vedä liittimestä, älä kaapelista. Näin vältät johdon vahingoittumisen. Kuva 2-3 Optisen aseman kaapelin irrottaminen 9. Irrota tuuletin- ja kautinkaapelit emolevystä. Kuva 2-4 Tuuletin- ja kaiutinkaapelien irrottaminen etupaneelista 12 Luku 2 Laitteistopäivitykset FIWW

19 10. Nosta vapautuskielekkeitä (1) uudelleen ja vedä etupaneeli pois rungosta (2). Kuva 2-5 Etupaneelin irrottaminen Asenna etupaneeli takaisin seuraavasti: 1. Asenna etupaneeli rungon etupuolelta ja liu uta se rungon sisään. Työnnä se noin 1,3 cm:n etäisyydelle rungosta. Kuva 2-6 Etupaneelin asettaminen paikalleen FIWW Etupaneelin irrottaminen 13

20 2. Kiinnitä tuuletin- ja kaiutinkaapelit emolevyyn. Kuva 2-7 Tuuletin- ja kaiutinkaapelien kiinnittäminen emolevyyn 3. Kiinnitä optisen aseman kaapeli optisen aseman takaosaan. Kuva 2-8 Optisen aseman kaapelin kiinnittäminen 4. Liu uta etupaneelia runkoon, kunnes se on paikoillaan. 5. Aseta tietokoneen huoltopaneeli paikalleen. 6. Kokoa tietokone uudelleen. 14 Luku 2 Laitteistopäivitykset FIWW

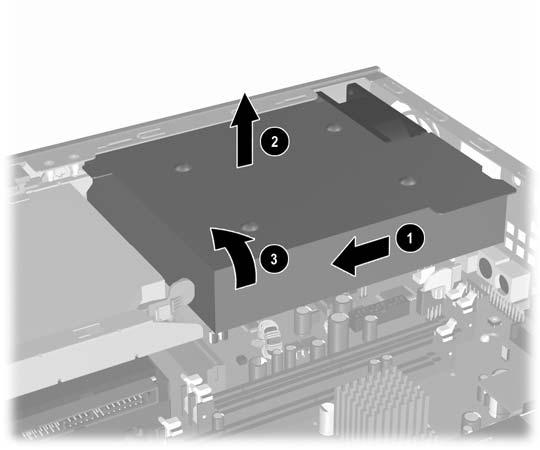

21 Virtalähteen kääntäminen Virtalähde on käännettävä ylöspäin, jotta emolevyllä oleva järjestelmän paristo ja erilaiset liittimet voidaan huoltaa. 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 7. Työnnä virtalähdettä kohti rungon etuosaa, kunnes se pysähtyy (1), nosta hieman virtalähdettä (2) ja käännä se ulospäin (3). Kuva 2-9 Virtalähteen kääntäminen Palauta virtalähde alkuperäiseen asentoonsa suorittamalla edellä kuvatut toimenpiteet päinvastaisessa järjestyksessä. FIWW Virtalähteen kääntäminen 15

22 Lisämuistin asentaminen Tietokoneeseen kuuluu synkronoitu dynaaminen DDR2-keskusmuisti (DDR2-SDRAM), joka koostuu DIMM-muistimoduuleista. DIMM-muistimoduulit Emolevyn muistimoduulikantoihin voi asentaa enintään kolme DIMM-muistimoduulia. Muistipaikoissa on vähintään yksi esiasennettu DIMM-muistimoduuli. Muisti on mahdollisimman tehokas, kun asennat emolevylle kolme gigatavua muistia, joka toimii tehokkaassa kaksikanavatilassa. DDR2-SDRAM DIMM -muistimoduulit DIMM-muistimoduulien on oltava seuraavien vaatimusten mukaisia, jotta järjestelmä toimii oikein: standardin mukainen 240-nastainen puskuroimaton, PC MHz -yhteensopiva tai PC MHz -yhteensopiva 1,8 voltin DDR2-SDRAM DIMM -muistimoduuli. Lisäksi DDR2-SDRAM DIMM -muistimoduulien on tuettava DDR2/667 MHz -moduulin CAS-viivettä 4 (CL = 4) tai DDR2/800 MHz -moduulin CASviivettä 5 (CL = 5) sisällettävä pakolliset JEDEC (Joint Electronic Engineering Council) -neuvoston määrittämät DDR2 DIMM -tiedot. Lisäksi tietokone tukee seuraavia komponentteja: 256 megabitin, 512 megabitin ja 1 gigabitin ei-ecc muistitekniikat yksipuoliset ja kaksipuoliset DIMMS-muistimoduulit DIMM-moduulit, jotka on rakennettu x8 ja x16 DDR-laitteilla. DIMM-moduuleja, jotka on rakennettu x4 SDRAMilla, ei tueta. Huomautus Järjestelmä ei käynnisty, jos asennat sellaisia DIMM-muistimoduuleja, joita järjestelmä ei tue. Lisätietoja tietokoneen suorittimen väylänopeuden määrittämisestä on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa. 16 Luku 2 Laitteistopäivitykset FIWW

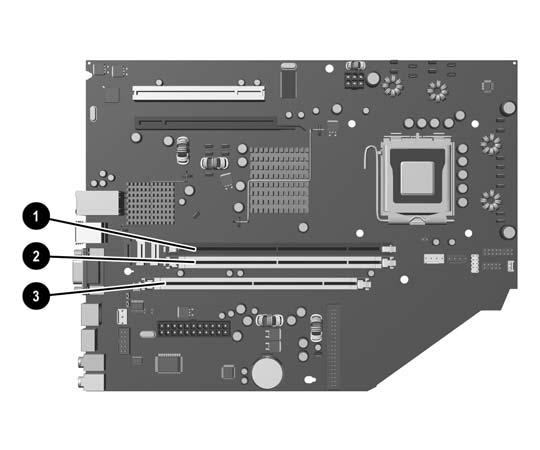

23 DIMM-kantoihin asentaminen Emolevyllä on kolme DIMM-kantaa: kaksi kantaa on muistikanavassa A ja yksi kanta on muistikanavassa B. Kantojen merkinnät ovat XMM1, XMM2 ja XMM3. XMM1- ja XMM2-kannat toimivat muistikanavassa A. XMM3-kanta toimii muistikanavassa B. Kuva 2-10 DIMM-kantojen sijainnit Liitin Kuvaus Kannan väri 1 DIMM-kanta XMM1, A-kanava Musta 2 DIMM-kanta XMM2, A-kanava Valkoinen 3 DIMM-kanta XMM3, B-kanava Valkoinen Järjestelmä toimii automaattisesti yksikanavaisessa tilassa, kaksikanavaisessa tilassa tai joustotilassa sen mukaan, miten DIMM-muistimoduulit on asennettu. Järjestelmä toimii yksikanavaisessa tilassa, jos DIMM-kannat on täytetty vain yhdellä kanavalla. Järjestelmä toimii tehokkaassa kaksikanavaisessa tilassa, jos A-kanavan DIMM-moduulien kokonaismuistikapasiteetti vastaa B-kanavan DIMM-moduulien kokonaismuistikapasiteettia. Kanavien tekniikka ja laiteleveys voivat vaihdella. Jos esimerkiksi A-kanavaan on asennettu kaksi 256 megatavun DIMM-moduulia ja B-kanavaan on asennettu yksi 512 megatavun DIMM-moduuli, järjestelmä toimii kaksikanavaisessa tilassa. Järjestelmä toimii joustotilassa, jos A-kanavan DIMM-moduulien kokonaismuistikapasiteetti ei vastaa B-kanavan DIMM-moduulien kokonaismuistikapasiteettia. Joustotilassa kanava, jossa on vähiten muistia, kuvaa kaksoiskanavalle määritettyä muistin kokonaismäärää. Muistin loppumäärä määritetään yksittäiskanavalle. Muisti toimii mahdollisimman nopeasti, kun kanavat on tasapainotettu siten, että mahdollisimman paljon muistia jakautuu kahdelle kanavalle. Jos kannoissa on esimerkiksi kaksi gigatavun DIMM-moduulia ja yksi 512 megatavun DIMM-moduuli, A-kanavaan kannattaa asentaa yhden gigatavun ja 512 megatavun DIMM-moduulit ja B-kanavaan FIWW Lisämuistin asentaminen 17

24 yhden gigatavun DIMM-moduuli. Tätä kokoonpanoa käytettäessä 2 gigatavua muistia toimii kaksikanavatilassa ja 512 megatavua yksikanavatilassa. Kaikissa tiloissa suurimman toimintanopeuden määrittää järjestelmän hitain DIMM. DIMM-moduulien asentaminen VARO Virtajohto on irrotettava ennen muistimoduulien lisäämistä tai poistamista. Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, muistimoduuleissa on aina virta riippumatta siitä, onko tietokone käynnistetty. Muistimoduulien lisääminen tai poistaminen, kun niissä on jännite, voi vahingoittaa muistimoduuleja tai emolevyä pysyvästi. Tietokoneen muistimoduulien pidikkeissä on kullatut liittimet. Kun päivität muistia, on tärkeää käyttää muistimoduuleita, joissa on kullatut metalliliittimet. Näin vältytään korroosiolta ja hapettumiselta, mikä johtuu yhteensopimattomien metallien kosketuksesta toisiinsa. Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Ennen näiden toimenpiteiden aloittamista kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Lisätietoja on liitteessä D (Staattinen sähköpurkaus). Käsitellessäsi muistimoduuleita, varo koskettamasta liittimiä. Koskettaminen voi vahingoittaa moduulia. 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 7. Etsi emolevyn muistimoduulikannat. VAARA! Anna järjestelmän sisäisten osien jäähtyä ennen niiden koskettamista. Näin vähennät kuumien pintojen aiheuttamien vammojen vaaraa. 18 Luku 2 Laitteistopäivitykset FIWW

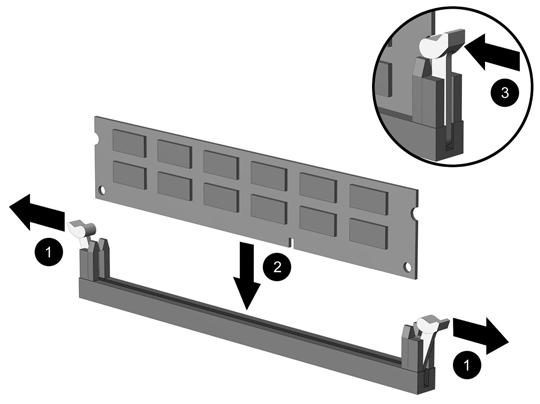

25 8. Avaa DIMM-kannan molemmat salvat (1) ja aseta muistimoduuli kantaan (2). Kuva 2-11 DIMM-muistimoduulin asentaminen Huomautus Muistimoduulin voi asentaa vain yhdellä tavalla. Sovita moduulin lovi ja muistikannan kieleke kohdakkain. XMM1-kannassa on oltava DIMM-moduuli. Lopputulos on paras mahdollinen, kun muisti on asennettu kantoihin siten, että A-kanavan muistikapasiteetti on yhtä suuri kuin B-kanavan muistin kokonaiskapasiteetti. Lisätietoja on kohdassa DIMM-kantoihin asentaminen. 9. Työnnä moduuli kantaan ja varmista, että se menee sinne kokonaan ja pysyy kunnolla paikallaan. Varmista, että salvat ovat kiinni (3). 10. Asenna lisää moduuleja toistamalla kohtia 8 ja Aseta tietokoneen huoltopaneeli paikalleen. 12. Jos tietokone oli pystytelineessä, aseta se takaisin telineeseen. 13. Liitä virtajohto takaisin paikalleen ja käynnistä tietokone. 14. Lukitse kaikki tietokoneen koteloa tai huoltopaneelia avattaessa poistamasi turvalaitteet takaisin paikalleen. Tietokone tunnistaa lisätyn muistin automaattisesti seuraavan kerran, kun tietokone käynnistetään. FIWW Lisämuistin asentaminen 19

26 Laajennuskortin kiinnikkeen vaihtaminen Tietokone tukee yhtä täyskorkuista, puolipituista PCI-laajennuspaikkaa tai yhtä puolikorkuista, puolipituista PCI Express x16 -laajennuspaikkaa. Tietokoneen mukana on toimitettu PCI Express - kiinnike. Valinnainen PCI Express -laajennuskortin kiinnikeyksikkö, jossa on lisäkortti tai PCIlaajennuskortin kiinnikeyksikkö, jossa on lisäkortti, on mahdollista hankkia HP:ltä tai valtuutetulta jälleenmyyjältä. Valittavana on useita valinnaisia PCI-kortteja: langaton LAN-kortti FireWire-kortti modeemikortti NIC-kortti grafiikkakortti. Huomautus Oletuksena grafiikkakortin lisääminen poistaa käytöstä emolevyn integroidun näytönohjaimen. Voit ottaa integroidun näytönohjaimen uudelleen käyttöön muuttamalla BIOSasetuksia Tietokoneen asetukset -apuohjelmassa. USDT sarja/rinnakkais I/O -yksikkö (lisävaruste) korvaa laajennuspaikan peitelevyn, ja se liitetään suoraan emolevyyn. Irrota tietokoneen mukana toimitettu laajennuskortin kiinnike seuraavasti: 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 20 Luku 2 Laitteistopäivitykset FIWW

27 7. Tartu laajennuskorttiyksikön kahvasta (1) ja nosta se suoraan ylöspäin pois tietokoneesta (2). Kuva 2-12 PCI Express -laajennuskortin kiinnikkeen irrottaminen 8. Asenna uusi laajennuskortti valinnaiseen kiinnikeyksikköön, jossa on lisäkortti, kyseisen laitteen mukana toimitettujen ohjeiden mukaan. 9. Sijoita laajennuskortin kiinnikeyksikön kielekkeet tietokoneen rungon aukkoihin ja paina yksikkö lujasti paikalleen. 10. Liitä tarvittaessa ulkoiset johdot asennettuun korttiin. Liitä tarvittaessa sisäiset johdot asennettuun korttiin. 11. Aseta tietokoneen huoltopaneeli paikalleen. 12. Jos tietokone oli pystytelineessä, aseta se takaisin telineeseen. 13. Liitä virtajohto takaisin paikalleen ja käynnistä tietokone. 14. Lukitse kaikki tietokoneen koteloa tai huoltopaneelia avattaessa poistamasi turvalaitteet takaisin paikalleen. 15. Muuta tietokoneen kokoonpanoa tarvittaessa. Lisätietoja asetusten muuttamisesta on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa. VARO Jotta sisäisten osien jäähdytys toimii oikein käytön aikana sen jälkeen, kun laajennuskortti on irrotettu, sinun on korvattava laajennuskortti uudella kortilla tai tietokoneen mukana toimitetulla laajennuskortin kiinnikkeellä, peitettävä avoin korttipaikka (esimerkiksi metallisella peitelevyllä) tai vaihdettava laajennuspaikan kiinnikeyksikkö tietokoneen mukana toimitetulla kiinnikeyksiköllä. FIWW Laajennuskortin kiinnikkeen vaihtaminen 21

28 Kiintolevyn päivittäminen Huomautus Erittäin ohut pöytätietokone tukee vain sisäisiä Serial ATA (SATA) -kiintolevyjä. Sisäisten Parallel ATA (PATA) -kiintolevyjen käyttöä ei tueta. Ennen kuin irrotat vanhan kiintolevyn, muista tehdä sen tiedoista varmuuskopiot, jotta voit siirtää tiedot uudelle kiintolevylle. Varmista myös, että käytössäsi on Restore Plus! -CD-levyt, jotka on luotu tietokoneen käyttöönoton yhteydessä tietokoneeseen asennetun käyttöjärjestelmän, ohjaintiedostojen ja sovellusohjelmien palauttamista varten. Jos sinulla ei ole näitä CD-levyjä, luo ne nyt. Lisätietoja on Windowsin Käynnistä-valikosta avattavassa HP Backup and Recovery Manager User Guide -oppaassa. Jos haluat, voit helpottaa tietojen etsimistä tulostamalla tämän oppaan. 3,5 tuuman kiintolevy on tietokoneen vasemmassa sivussa optisen aseman alapuolella. 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 7. Poista etupaneeli. Kohdassa Etupaneelin irrottaminen on lisätietoja. 8. Vedä kiintolevyn salvat tietokoneen etuosaa kohti (1). 22 Luku 2 Laitteistopäivitykset FIWW

29 9. Käännä kiintolevyn oikea sivu ylöspäin (2) ja vedä sitten asema ulos oikealle (3). Kuva 2-13 Sisäisen kiintolevyn irrottaminen Huomautus Kun irrotat kaapelin, vedä liittimestä, älä kaapelista. Näin vältät johdon vahingoittumisen. 10. Irrota datakaapeli (1) kiintolevystä vetämällä liitin ulos kannasta. 11. Irrota virtajohto (2) kiintolevystä vetämällä liitin ulos kannasta. Kuva 2-14 Datakaapelin ja virtajohdon irrottaminen kiintolevyasemasta FIWW Kiintolevyn päivittäminen 23

30 12. Käytä vanhan kiintolevyn kiinnitysruuveja uuden kiintolevyn asentamisessa. Nämä neljä ruuvia sopivat aseman hahloihin. Huomautus Neljä hopeanväristä US ruuvia (kaksi ruuvia kiintolevyn kummallekin sivulle) helpottavat levyaseman asettamista oikeaan asentoon. Kun käytät vanhoja ruuveja, pane merkille ruuvien sijainti vanhassa asemassa. Ruuvien on oltava samassa asennossa myös uudessa asemassa. Kuva 2-15 Vanhan kiintolevyn kiinnitysruuveja käytetään uuden kiintolevyn asentamisessa 13. Kytke data- ja virtakaapelit uuteen kiintolevyyn. 14. Kohdista kiintolevyn vasemmalla sivulla olevat ruuvit vastaaviin rungon loviin. Laske kiintolevyn vasen sivu varovasti alas ja käännä sitten aseman oikeaa sivua alaspäin, kunnes se lukittuu paikoilleen. 15. Aseta etupaneeli takaisin paikalleen. Kohdassa Etupaneelin irrottaminen on lisätietoja. 16. Aseta tietokoneen huoltopaneeli paikalleen. 17. Jos tietokone oli pystytelineessä, aseta se takaisin telineeseen. 18. Liitä virtajohto takaisin paikalleen ja käynnistä tietokone. 19. Lukitse kaikki tietokoneen koteloa tai huoltopaneelia avattaessa poistamasi turvalaitteet takaisin paikalleen. Huomautus SATA-kiintolevyä ei tarvitse määrittää, koska tietokone tunnistaa sen automaattisesti, kun seuraavan kerran käynnistät tietokoneen. Käytä kiintolevyn vaihtamisen jälkeen Restore Plus! -CD-levyjä, jotka on luotu tietokoneen käyttöönoton yhteydessä tietokoneeseen asennetun käyttöjärjestelmän, ajuritiedostojen ja sovellusohjelmien palauttamista varten. Kun palauttaminen on valmis, asenna uudelleen ne henkilökohtaiset tiedostot, joista otit varmuuskopiot ennen kiintolevyn vaihtamista. 24 Luku 2 Laitteistopäivitykset FIWW

31 Optisen aseman sijoittaminen takaisin paikalleen Optinen asema on CD-ROM-, CD-R/RW-, DVD-ROM-, DVD+R/RW- tai CD-RW/DVDyhdistelmäasema. Optisen aseman irrottaminen 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 7. Irrota kaapeli optisen aseman takaosasta. Kuva 2-16 Optisen aseman kaapelin irrottaminen FIWW Optisen aseman sijoittaminen takaisin paikalleen 25

32 8. Työnnä optisen aseman sivulla olevaa vapautussalpaa poispäin tietokoneesta (1) ja liu uta optinen asema ulos tietokoneesta etupaneelin kautta (2). Kuva 2-17 Optisen aseman irrottaminen Huomautus Jos et asenna uutta optista asemaa samalla kertaa, irrota optisen aseman kaapeli emolevystä ja säilytä se myöhempää käyttöä varten. 26 Luku 2 Laitteistopäivitykset FIWW

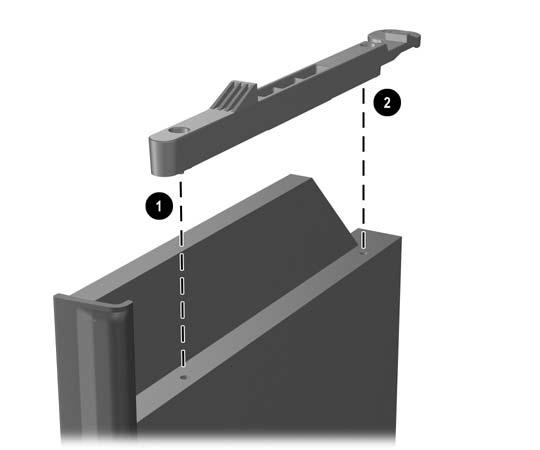

33 Uuden optisen levyaseman asentamisen valmistelu Ennen kuin uusi optinen asema on käyttövalmis, vapautussalvat on kiinnitettävä paikoilleen. 1. Poista vapautussalvan suojakalvo. 2. Kohdista varovasti optisen aseman sivussa olevat nastat vapautussalvan reikiin siten, että vapautussalpa ei kosketa optista asemaa. Varmista, että vapautussalpa on asennettu oikein. 3. Aseta optisen aseman etuosassa oleva nasta vapautussalvan reunassa olevaan reikään (1) ja paina lujasti. Kuva 2-18 Vapautussalvan asettaminen paikalleen 4. Aseta toinen nasta (2) ja kiinnitä vapautussalpa optiseen asemaan painamalla vapautussalpaa lujasti. FIWW Optisen aseman sijoittaminen takaisin paikalleen 27

34 Uuden optisen levyaseman asentaminen 1. Kohdista optinen asema etupaneelin aukkoon. Aseta optinen asema aukkoon takaosa edellä. Varmista myös, että vapautussalpa on aseman sisäpuolella. Kuva 2-19 Optisen aseman asettaminen paikalleen 2. Työnnä optista asemaa tietokoneeseen, kunnes se lukittuu paikoilleen. 3. Kytke optisen aseman kaapeli aseman takaosaan. 4. Aseta tietokoneen huoltopaneeli paikalleen. 5. Jos tietokone oli pystytelineessä, aseta se takaisin telineeseen. 6. Liitä virtajohto takaisin paikalleen ja käynnistä tietokone. 7. Lukitse kaikki tietokoneen koteloa tai huoltopaneelia avattaessa poistamasi turvalaitteet takaisin paikalleen. 28 Luku 2 Laitteistopäivitykset FIWW

35 A Tekniset tiedot Pöytätietokoneen mitat (torniasennossa) Korkeus Leveys Syvyys (syvyys lisääntyy useita senttimetrejä, jos tietokoneessa on porttisuojauskiinnike) 31,5 cm 7,0 cm 33,5 cm 12,40 tuumaa 2,75 tuumaa 13,18 tuumaa Likimääräinen paino 6,3 kg 13,9 lb Paino tuettuna (suurin sallittu hajakuormitus työpöytäasennossa) 35 kg 77 lb Lämpötila-alue (lukemat muuttuvat sijaintipaikan korkeuden mukaisesti) Käytössä ollessa Poissa käytöstä C C F F Huomautus Käyttölämpötila alenee yhden celsiuksen jokaista merenpinnan yläpuolella olevaa 300:aa metriä kohti metriin saakka, kun jatkuvaa suoraa auringonpaistetta ei ole. Suurin mahdollinen lämpötilan muutosnopeus on kymmenen celsiusastetta tunnissa. Yläraja voi olla alhaisempi asennettujen lisälaitteiden tyypin ja määrän mukaan. Suhteellinen kosteus (tiivistymätön) Käytössä ollessa (enintään 28 C, märkälämpömittari) Poissa käytöstä (enintään 38,7 C, märkälämpömittari) % 5-95 % Suurin (paineistamaton) korkeus Käytössä ollessa Poissa käytöstä Mekaaniset iskut (11 ms 1/2-sinimuotoinen isku) Käytössä ollessa Poissa käytöstä Tärinä (satunnainen, G nimellinen) Käytössä ( Hz) Poissa käytöstä ( Hz) Virransyöttö Käyttöjännitealue m m 5 Gs 20 Gs VAC jalkaa jalkaa FIWW 29

36 Nimellisjännitealue 1 Nimellisverkkotaajuus Lähtöteho VAC Hz 200 W Nimellistulovirta (enintään) 1 4 A (@ 100 VAC) 2 A (@ 200 VAC) Lämpöhäviö Korkeintaan Yleinen (vapaa) 265 kg-cal/t 358,7 kj/h BTU/h 341 BTU/h 1 Tässä järjestelmässä käytetään virtalähdettä, jonka aktiivinen tehoalue on korjattu. Tämän ansiosta laite on CE-merkinnän vaatimusten mukainen Euroopan Unionin maissa. Virtalähteen korjattu aktiivinen tehoalue tuottaa myös sen edun, ettei käyttöjännitteen valitsinta tarvita. 30 Liite A Tekniset tiedot FIWW

37 B Pariston vaihtaminen Tosiaikakello saa virtansa tietokoneen mukana toimitetusta paristosta. Kun vaihdat pariston, käytä alkuperäisen pariston kaltaista paristoa. Tietokoneeseesi on asennettu 3 voltin litiumparisto (kolikkomalli). VAARA! Tietokoneessa on sisäinen litium-mangaanidioksidiparisto. Pariston sopimaton käsittely saattaa aiheuttaa tulipalo- ja palovammavaaran. Jotta välttäisit henkilövahinkojen vaaran, noudata seuraavia ohjeita: Älä yritä ladata paristoa uudelleen. Älä säilytä akkua tai paristoa yli 60 C lämpötilassa. Älä pura, murskaa tai lävistä akkua/paristoa tai aiheuta oikosulkua. Älä hävitä akkua/paristoa veteen upottamalla tai polttamalla. Korvaa akku/paristo vain tälle tuotteelle tarkoitetulla HP-varaosalla. VARO Ennen kuin vaihdat pariston, muista tehdä varmuuskopio tietokoneen CMOSasetuksista. Kun paristo irrotetaan tai vaihdetaan, CMOS-asetukset häviävät. Lisätietoja CMOSasetusten varmuuskopioimisesta on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa. Staattinen sähkö voi vahingoittaa tietokoneen tai valinnaisen laitteiston sähköisiä osia. Ennen näiden toimenpiteiden aloittamista kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Huomautus Litiumpariston käyttöikää voi pidentää kytkemällä tietokoneen virtajohdon kunnossa olevaan verkkovirtapistorasiaan. Litiumparisto on käytössä vain silloin, kun tietokone EI OLE kytkettynä verkkovirtaan. HP kannustaa asiakkaitaan kierrättämään käytetyt sähkölaitteet, HP:n valmistamat tulostuskasetit sekä ladattavat paristot ja akut. Lisätietoja kierrätysohjelmista on osoitteessa 1. Poista kaikki turvalaitteet, jotka estävät tietokoneen avaamisen. 2. Poista tietokoneesta kaikki irrotettavat tietovälineet, esimerkiksi levykkeet ja CD-levyt. 3. Sammuta tietokone oikein käyttöjärjestelmän kautta ja sammuta sitten kaikki ulkoiset laitteet. 4. Irrota virtajohto pistorasiasta ja ulkoiset laitteet tietokoneesta. FIWW 31

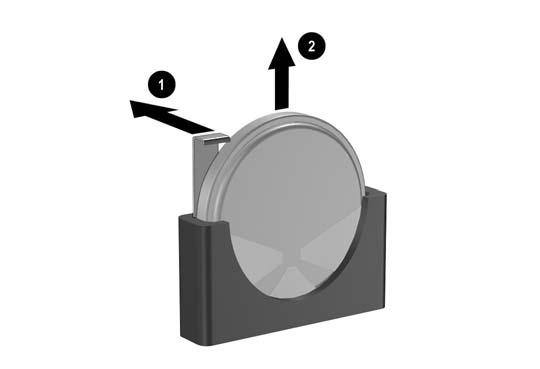

38 VARO Kun tietokone on kytketty toiminnassa olevaan vaihtovirtalähteeseen, emolevyssä on aina virta riippumatta siitä, onko tietokone käynnistetty. Irrota virtajohto virtalähteestä, etteivät tietokoneen sisäosat vaurioidu. 5. Jos tietokone on pystytelineessä, poista se telineestä ja aseta se leveälle sivulleen. 6. Poista tietokoneen huoltopaneeli. VARO Kun olet avannut tietokoneen kotelon, etsi emolevyllä DIMM-kantojen välissä oleva merkkivalo. Jos merkkivalo palaa, järjestelmään on edelleen kytketty virta. Katkaise tietokoneen virta ja irrota virtajohto virtalähteestä, ennen kuin jatkat. 7. Tarkista pariston ja sen pidikkeen sijainti emolevyllä. Huomautus Joissakin malleissa jokin sisäinen osa on ehkä poistettava, ennen kuin pariston voi vaihtaa. 8. Riippuen pariston pidikkeen mallista, noudata seuraavia ohjeita vaihtaessasi paristoa. Tyyppi 1 a. Nosta paristo pois pidikkeestään. Kuva B-1 Nappipariston poistaminen (Tyyppi 1) b. Työnnä vaihtoparisto paikalleen sen positiivinen puoli ylöspäin. Pariston pidike kiinnittää pariston automaattisesti oikeaan asentoon. Tyyppi 2 a. Irrota paristo pidikkeestä puristamalla metallisalpaa, joka ulottuu pariston toisen reunan yli. Kun paristo ponnahtaa ylöspäin, nosta se pois paikaltaan (1). 32 Liite B Pariston vaihtaminen FIWW

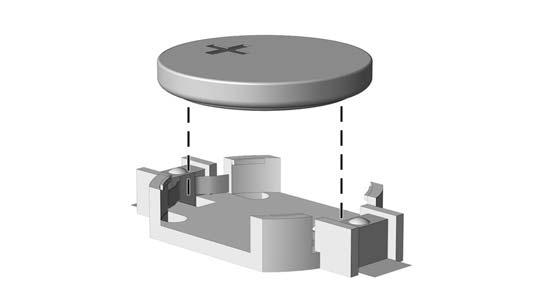

39 b. Asenna uusi paristo paikalleen siten, että työnnät sen pariston pidikkeen reunan alle positiivinen puoli ylöspäin. Paina pariston toista laitaa alaspäin niin, että kiinnike napsahtaa pariston päälle (2). Kuva B-2 Kolikkomallisen pariston poistaminen ja vaihtaminen (Tyyppi 2) Tyyppi 3 a. Vedä taaksepäin pidikettä (1), joka pitää paristoa paikallaan, ja poista paristo (2). b. Asenna uusi paristo ja aseta pidike takaisin paikalleen. Kuva B-3 Nappipariston poistaminen (Tyyppi 3) Huomautus mukaisesti. Kun olet vaihtanut pariston, viimeistele asennus seuraavien ohjeiden 9. Aseta tietokoneen huoltopaneeli paikalleen. 10. Jos tietokone oli pystytelineessä, aseta se takaisin telineeseen. 11. Liitä virtajohto takaisin paikalleen ja käynnistä tietokone. FIWW 33

40 12. Määritä päiväys ja kellonaika, salasanat ja muut mahdolliset erityisasetukset tietokoneen asetusohjelmassa. Lisätietoja on Documentation and Diagnostics -CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa. 13. Lukitse kaikki tietokoneen koteloa tai huoltopaneelia avattaessa poistamasi turvalaitteet takaisin paikalleen. 34 Liite B Pariston vaihtaminen FIWW

41 C Turvatoimet Huomautus Lisätietoja tietojen suojausominaisuuksista on Documentation and Diagnostics - CD-levyllä olevassa Tietokoneen asetukset (F10) -apuohjelman oppaassa ja Pöytäkoneiden hallintaoppaassa sekä sivustossa olevassa HP ProtectTools Security Manager Guide -oppaassa (jotkin mallit). Voit suojata tietokoneen alla ja seuraavilla sivuilla olevissa kuvissa esitettyjen turvalukkojen avulla. Turvalukon asentaminen Vaijerilukko Kuva C-1 Vaijerilukon asentaminen FIWW Turvalukon asentaminen 35

42 Riippulukko Kuva C-2 Riippulukon asentaminen 36 Liite C Turvatoimet FIWW

43 D Staattinen sähköpurkaus Sormista tai muista johtimista tuleva staattinen sähköpurkaus saattaa vahingoittaa järjestelmän piirilevyjä tai muita staattiselle sähkölle herkkiä osia. Vahingoittuminen saattaa lyhentää laitteen odotettavissa olevaa käyttöikää. Sähköstaattisten vaurioiden estäminen Vältä sähköstaattisia vahinkoja noudattamalla seuraavia varotoimia: Vältä käsikosketusta kuljettamalla ja säilyttämällä tuotteita sähköstaattisesti turvallisissa pakkauksissa. Pidä staattiselle sähkölle herkät osat pakkauksissaan, kunnes ne ovat staattisesta sähköstä vapaassa työasemassa. Ennen kuin otat osat pakkauksesta, aseta ne maadoitetulle pinnalle. Vältä koskettamasta nastoja, johtimia tai piirejä. Huolehdi aina kunnollisesta maadoituksesta, ennen kuin kosketat staattiselle sähkölle herkkää osaa tai yksikköä. Maadoitusmenetelmiä Maadoitusmenetelmiä on useita. Kun käsittelet sähköstaattisesti herkkiä osia, käytä yhtä tai useampaa seuraavista menetelmistä: Käytä ranneketta, joka on liitetty maadoitettuun työasemaan tai tietokoneen runkoon maadoitusjohdolla. Rannekkeet ovat joustavia maadoitushihnoja, joiden vastus maadoitusjohdossa on vähintään yksi megaohmi +/- 10 prosenttia. Varmista kunnollinen maadoitus pitämällä rannekkeen ulkonemaa ihoa vasten. Käytä omilla jaloilla seisovien työasemien luona kantapäähän, varpaisiin tai kenkiin kiinnitettäviä hihnoja. Pidä hihnoja kummassakin jalassa, kun seisot johtavalla lattialla tai staattista sähköä hajottavalla matolla. Käytä sähköä johtavia huoltotyökaluja. Käytä mukana kuljetettavaa huoltovälineistöä, jossa on staattista sähköä poistava matto. Jos sinulla ei ole asianmukaista maadoitusta varten suositeltavia välineitä, ota yhteys valtuutettuun HPjälleenmyyjään tai huoltoon. Huomautus huoltoon. Jos haluat staattista sähköä koskevaa lisätietoa, ota yhteys HP-jälleenmyyjään tai FIWW Sähköstaattisten vaurioiden estäminen 37

44 38 Liite D Staattinen sähköpurkaus FIWW

45 E Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten Tietokoneen käyttöohjeet ja säännöllinen huolto Asenna tietokone ja sen näyttö ja hoida niitä näiden ohjeiden mukaan: Älä pidä tietokonetta liian kosteassa paikassa, suorassa auringonvalossa tai hyvin kuumissa tai kylmissä paikoissa. Käytä tietokonetta vakaalla ja tasaisella pinnalla. Jätä tietokoneen ilmanvaihtoaukkojen kohdalle ja näytön yläpuolelle vähintään 10,2 cm:n väli tarvittavan ilmavirran takaamiseksi. Älä estä ilmavirran pääsyä tietokoneeseen tukkimalla tuuletus- tai ilmanottoaukkoja. Älä sijoita näppäimistöä aivan pöytäyksikön eteen, koska sekin estää ilmavirtaa. Älä käytä tietokonetta koskaan silloin, kun sen kansi tai sivupaneelit on irrotettu. Älä pinoa tietokoneita päällekkäin tai niin lähelle toisiaan, että tietokoneeseen kulkeutuu toisten tietokoneiden kierrätysilmaa tai lämmitettyä ilmaa. Jos tietokonetta käytetään erillisessä kotelossa, siinä on oltava ilmanvaihdon sisääntulo- ja poistoilma-aukot ja edellä mainittuja käyttöohjeita on noudatettava. Älä säilytä nesteitä tietokoneen ja näppäimistön lähellä. Älä peitä näytön tuuletusaukkoja millään materiaalilla. Asenna tai ota käyttöön käyttöjärjestelmän tai muun ohjelmiston virranhallintaominaisuudet, kuten lepotila. Sammuta tietokone ennen seuraavia toimenpiteitä: Pyyhi laite tarvittaessa ulkopuolelta pehmeällä, kostealla liinalla. Puhdistusaineiden käyttäminen saattaa aiheuttaa värimuutoksia tai vaurioittaa laitteen pintaa. Puhdista silloin tällöin kaikki tietokoneen ilmanvaihtoaukot. Nöyhtä, pöly ja muut vieraat aineet saattavat tukkia tuuletusaukot ja estää ilmavirran. FIWW Tietokoneen käyttöohjeet ja säännöllinen huolto 39

46 Optisen aseman varotoimenpiteet Kun käytät tai puhdistat optista asemaa, noudata seuraavia ohjeita. Käyttö Älä siirrä asemaa käytön aikana. Tästä voi aiheutua virhetoiminta lukemisen aikana. Älä altista asemaa nopeille lämpötilan vaihdoksille, koska aseman sisällä saattaa tapahtua kosteuden tiivistymistä. Jos lämpötila vaihtuu äkillisesti aseman ollessa käytössä, odota ainakin tunti, ennen kuin kytket virran pois. Jos käytät asemaa välittömästi, se saattaa toimia lukemisen aikana virheellisesti. Vältä sijoittamasta asemaa paikkaan, jossa kosteus on suuri ja joka on alttiina äärimmäisille lämpötiloille, mekaaniselle tärinälle tai suoralle auringonvalolle. Puhdistus Puhdista paneeli ja säätimet pehmeällä, kuivalla kankaalla tai pehmeällä kankaalla, jota on kostutettu hiukan miedolla puhdistusaineella. Älä suihkuta puhdistusnesteitä suoraan laitteen päälle. Älä käytä mitään liuottimia, kuten alkoholia tai bensiiniä, sillä ne voivat vahingoittaa aseman pintaa. Turvallisuus Jos asemaan putoaa jokin esine tai jotakin nestettä, irrota tietokone verkkovirrasta heti ja vie se HP:n huoltoon tarkistettavaksi. Kuljettamisen valmistelu Kun olet aikeissa lähettää tietokoneen jonnekin, noudata seuraavia ohjeita: 1. Varmuuskopioi kiintolevyn tiedostot PD-levyille, nauhakasetteihin, CD-levyille tai levykkeille. Varmista, etteivät varmuuskopiointivälineet ole alttiina sähköisille tai magneettisille pulsseille säilytyksen ja kuljetuksen aikana. Huomautus Kiintolevy lukittuu automaattisesti, kun järjestelmä sammutetaan. 2. Irrota kaikki irrotettavat tietovälineet ja pane ne talteen. 3. Pane levykeasemaan tyhjä levyke kuljetuksen ajaksi. Se suojaa levyasemaa. Älä käytä levykettä, jolle olet tallentanut tai jolle aiot tallentaa tietoja. 4. Sammuta tietokone ja lisälaitteet. 5. Irrota virtajohto pistorasiasta ja sitten tietokoneesta. 6. Irrota järjestelmän osat ja ulkoiset laitteet ensin virtalähteestään ja sitten tietokoneesta. 40 Liite E Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten FIWW

47 Huomautus Varmista ennen tietokoneen kuljettamista, että kaikki kortit ovat asianmukaisesti paikoillaan korttipaikoissa. 7. Pakkaa tietokone ja lisälaitteet alkuperäisiin pakkauslaatikoihinsa tai samanlaisiin pakkauksiin, joissa on riittävästi pakkausmateriaalia suojaamassa niitä. FIWW Kuljettamisen valmistelu 41

48 42 Liite E Tietokoneen käyttöohjeet, säännöllinen hoito ja valmisteleminen kuljetusta varten FIWW

49 Hakemisto A asema kiintolevyn irrottaminen 23 kiintolevyn päivittäminen 22 optisen aseman asentaminen 28 optisen aseman poistaminen 25 vanhojen kiinnitysruuvien käyttäminen 24 asennusohjeet 9 asentaminen DIMM-muistimoduulit 16, 18 laajennuskortti 20 muistimoduuli 16, 18 optinen asema 28 paristo 31 turvalukot 35 C CD-asema optinen asema 2 D datakaapeli, irrottaminen kiintolevystä 23 DIMM-muistimoduulit asennusohjeet 18 asentaminen 16 kantojen sijainnit 17 kapasiteetti 16 muistimoduuli 16 tekniset tiedot 16 DVD-ROM -asema optinen asema 2 DVI-D-näyttöliitäntä 3 E etulevy, etupaneelin irrottaminen 10 etupaneeli, irrottaminen 11 etupaneelin osat 2 H hiiren liitin 3 huoltopaneeli irrottaminen 9 lukitseminen ja lukituksen avaaminen 35 huoltopaneelin lukituksen avaaminen 35 I ilmanvaihtoa koskevat ohjeet 39 irrottaminen etupaneeli 10 huoltopaneeli 9 kiintolevyasema 23 laajennuskortti 20 optinen asema 25 paristo 31 J järjestelmän virran merkkivalo 2 K kaapeli kaiutin 12 kiintolevyn datakaapeli 23 kiintolevyn virtajohto 23 lukko 35 optinen asema 12, 25 tuuletin 12 kaiutinkaapeli, irrottaminen 12 kiinnike, laajennuskortti, vaihtaminen 20 kiintolevyasema irrottaminen 23 merkkivalo 2 päivittäminen 22 kuulokkeen liitin 2 kuulokkeiden lähtölinjan liitin 3 käyttöohjeet, tietokoneen käyttö 39 L laajennuskortti asentaminen takaisin 20 kiinnikeyksikkö 20 PCI Express -kortti 20 PCI-kortti 20 laajennuspaikan peitelevy, vaihtaminen 21 liitin DVI-D-näyttö 3 kuuloke 2 lähtölinjaliitin 3 mikrofoni 2 näyttö 3 PS/2-hiiri 3 PS/2-näppäimistö 3 rinnakkainen 3 RJ-45 3 sarja 3 virtajohdin 3 äänentoisto 3 lukot riippulukko 36 vaijerilukko 35 M merkkivalo, järjestelmän virta 2 merkkivalot 4 mikrofoniliitin 2 muistimoduuli asennusohjeet 18 asentaminen 16 epäsymmetrinen tila 17 kantojen sijainnit 17 kantojen tunnistaminen 17 FIWW Hakemisto 43

50 kapasiteetti 16 lomitettu tila 17 tekniset tiedot 16 yksikanavainen tila 17 N näppäimistö liitin 3 osat 4 näyttö, DVI-D-liitäntä 3 näyttö, liittäminen 3 O optinen asema asentaminen 28 irrottaminen 25 kaapeli, irrottaminen 12, 25 ohjeet 40 puhdistus 40 sijainti 2 vapautussalvan kiinnittäminen 27 varotoimet 40 osat etupaneeli 2 näppäimistö 4 takapaneeli 3 P pariston vaihtaminen 31 PCI Express -kortti, laajennuskortti 20 PCI-kortti, laajennuskortti 20 portit USB, laitteen etuosa 2 USB, laitteen takaosa 3 R riippulukko 36 rinnakkaisliitäntä 3 RJ-45-liitin 3 ruuvit käyttäminen uuden kiintolevyn asentamisessa 24 S sarjaliitäntä 3 sarjanumeron sijainti 6 sisäiset osat, käsittely 9 sovellusnäppäin 4 staattinen sähkö, vaurioiden estäminen 37 suojaaminen riippulukko 36 vaijerilukko 35 T takapaneelin osat 3 tekniset tiedot DIMM-muistimoduulit 16 muistimoduuli 16 tietokone 29 tietokone käyttöohjeet 39 ominaisuudet 1 pöytätietokoneen muuttaminen torniksi 6 tekniset tiedot 29 turvalukot 35 valmisteleminen kuljetusta varten 40 tietokoneen kokoonpanon muuttaminen 6 tornikokoonpano 6 tuotetunnuksen sijainti 6 tuuletinkaapeli, irrottaminen 12 U USB-portit etupaneeli 2 takapaneeli 3 V valmisteleminen kuljetusta varten 40 vapautussalpa optisen aseman kiinnittäminen 27 virransyöttö käyttöjännitealue 29 kääntäminen 15 virta johdon liitin 3 kiintolevyn kaapeli, irrottaminen 23 painike 2 virtalähteen kääntäminen 15 W Windows-näppäin sijainnit 4 toiminnot 5 Ä ääniliittimet 2, 3 44 Hakemisto FIWW
