1 Like a Breath of Fresh Air Hinnasto 2015 Ilmanvaihtoratkaisut

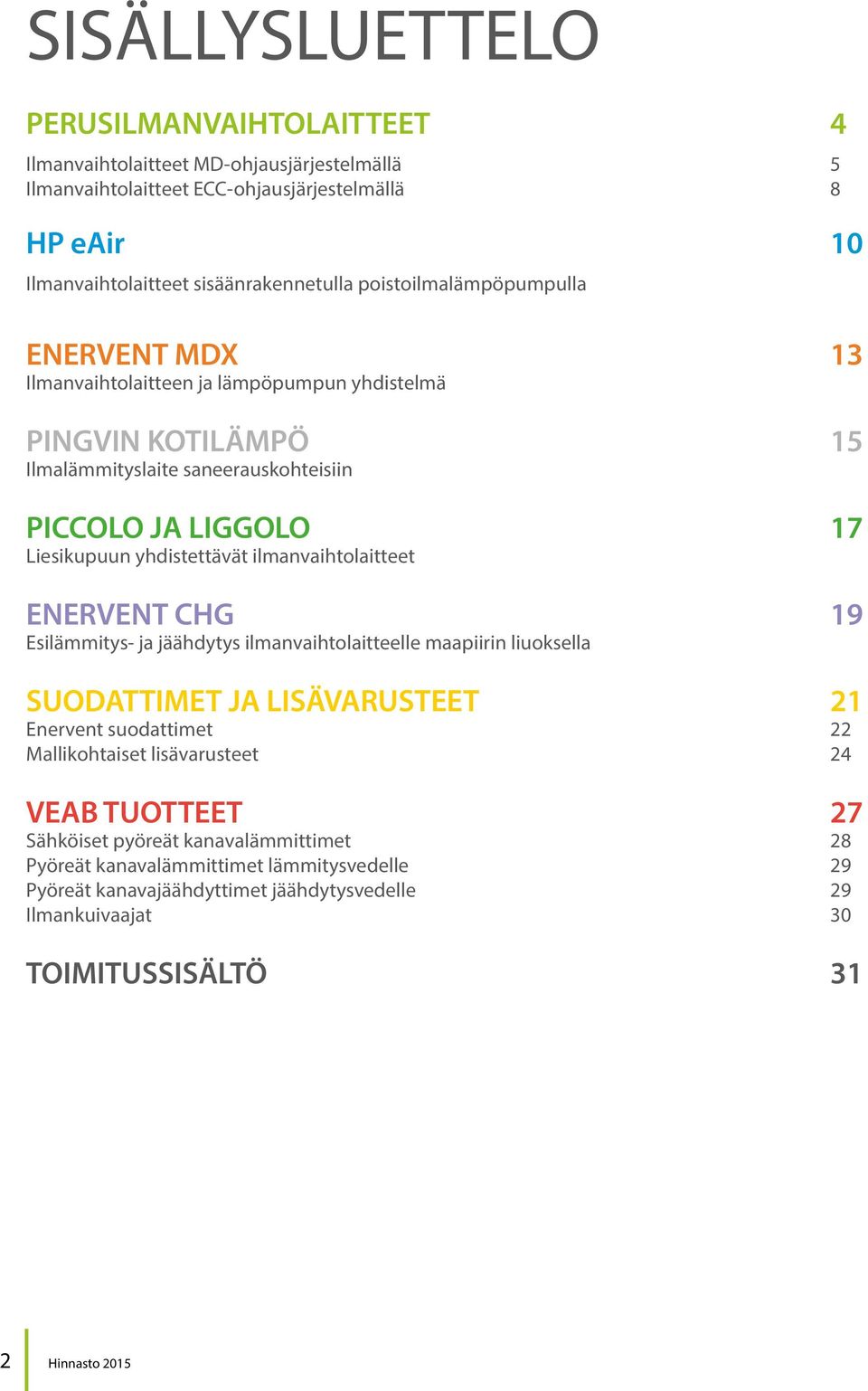

2 SISÄLLYSLUETTELO PERUSILMANVAIHTOLAITTEET 4 Ilmanvaihtolaitteet MD-ohjausjärjestelmällä 5 Ilmanvaihtolaitteet ECC-ohjausjärjestelmällä 8 HP eair 10 Ilmanvaihtolaitteet sisäänrakennetulla poistoilmalämpöpumpulla ENERVENT MDX 13 Ilmanvaihtolaitteen ja lämpöpumpun yhdistelmä PINGVIN KOTILÄMPÖ 15 Ilmalämmityslaite saneerauskohteisiin PICCOLO JA LIGGOLO 17 Liesikupuun yhdistettävät ilmanvaihtolaitteet ENERVENT CHG 19 Esilämmitys- ja jäähdytys ilmanvaihtolaitteelle maapiirin liuoksella SUODATTIMET JA LISÄVARUSTEET 21 Enervent suodattimet 22 Mallikohtaiset lisävarusteet 24 VEAB TUOTTEET 27 Sähköiset pyöreät kanavalämmittimet 28 Pyöreät kanavalämmittimet lämmitysvedelle 29 Pyöreät kanavajäähdyttimet jäähdytysvedelle 29 Ilmankuivaajat 30 TOIMITUSSISÄLTÖ 31 2 Hinnasto 2015

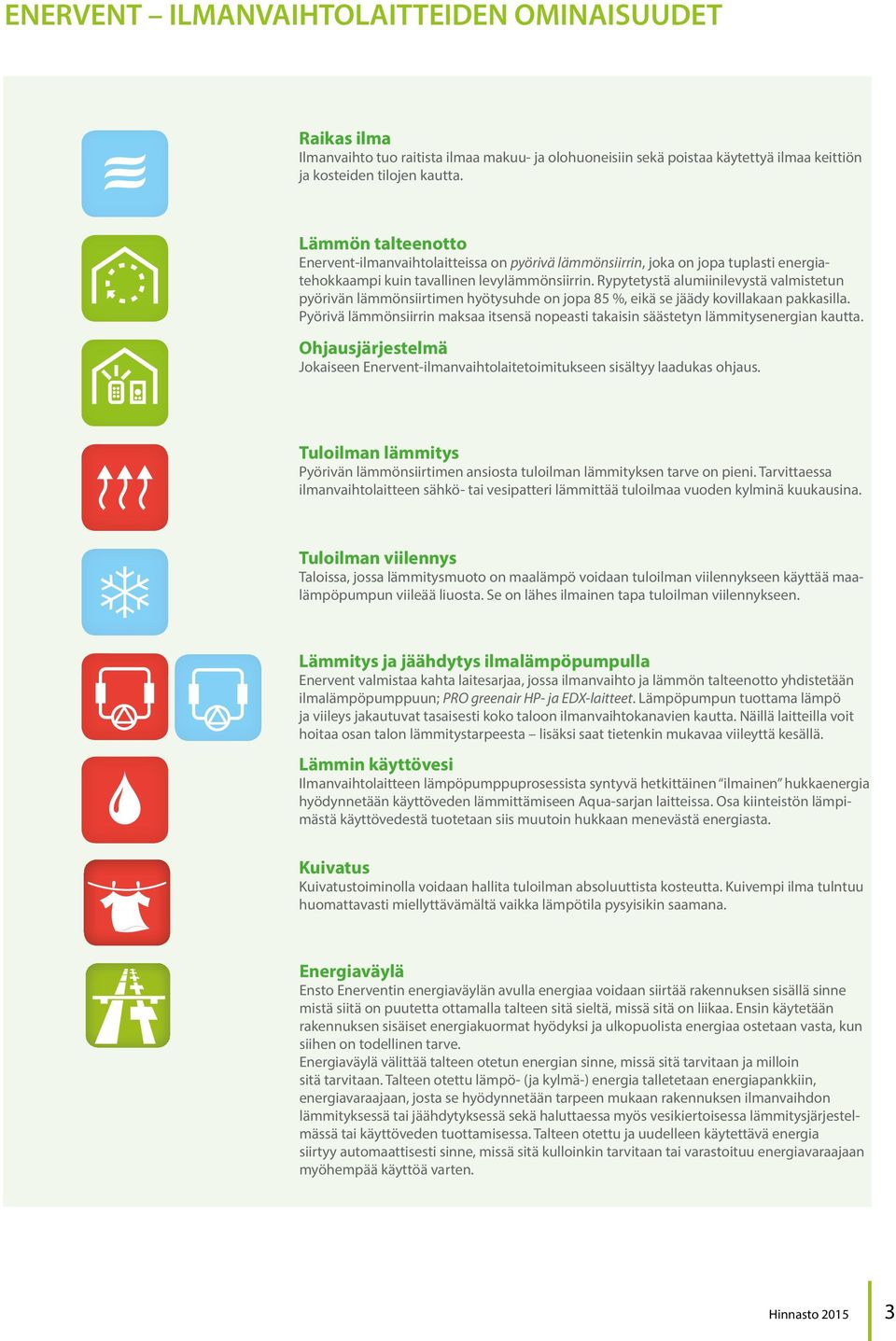

3 ENERVENT ILMANVAIHTOLAITTEIDEN OMINAISUUDET Raikas ilma Ilmanvaihto tuo raitista ilmaa makuu- ja olohuoneisiin sekä poistaa käytettyä ilmaa keittiön ja kosteiden tilojen kautta. Lämmön talteenotto Enervent-ilmanvaihtolaitteissa on pyörivä lämmönsiirrin, joka on jopa tuplasti energiatehokkaampi kuin tavallinen levylämmönsiirrin. Rypytetystä alumiinilevystä valmistetun pyörivän lämmönsiirtimen hyötysuhde on jopa 85 %, eikä se jäädy kovillakaan pakkasilla. Pyörivä lämmönsiirrin maksaa itsensä nopeasti takaisin säästetyn lämmitysenergian kautta. Ohjausjärjestelmä Jokaiseen Enervent-ilmanvaihtolaitetoimitukseen sisältyy laadukas ohjaus. Tuloilman lämmitys Pyörivän lämmönsiirtimen ansiosta tuloilman lämmityksen tarve on pieni. Tarvittaessa ilmanvaihtolaitteen sähkö- tai vesipatteri lämmittää tuloilmaa vuoden kylminä kuukausina. Tuloilman viilennys Taloissa, jossa lämmitysmuoto on maalämpö voidaan tuloilman viilennykseen käyttää maalämpöpumpun viileää liuosta. Se on lähes ilmainen tapa tuloilman viilennykseen. Lämmitys ja jäähdytys ilmalämpöpumpulla Enervent valmistaa kahta laitesarjaa, jossa ilmanvaihto ja lämmön talteenotto yhdistetään ilmalämpöpumppuun; PRO greenair HP- ja EDX-laitteet. Lämpöpumpun tuottama lämpö ja viileys jakautuvat tasaisesti koko taloon ilmanvaihtokanavien kautta. Näillä laitteilla voit hoitaa osan talon lämmitystarpeesta lisäksi saat tietenkin mukavaa viileyttä kesällä. Lämmin käyttövesi Ilmanvaihtolaitteen lämpöpumppuprosessista syntyvä hetkittäinen ilmainen hukkaenergia hyödynnetään käyttöveden lämmittämiseen Aqua-sarjan laitteissa. Osa kiinteistön lämpimästä käyttövedestä tuotetaan siis muutoin hukkaan menevästä energiasta. Kuivatus Kuivatustoiminolla voidaan hallita tuloilman absoluuttista kosteutta. Kuivempi ilma tulntuu huomattavasti miellyttävämältä vaikka lämpötila pysyisikin saamana. Energiaväylä Energiaväylä Ensto Enerventin energiaväylän avulla energiaa voidaan siirtää rakennuksen sisällä sinne mistä siitä on puutetta ottamalla talteen sitä sieltä, missä sitä on liikaa. Ensin käytetään rakennuksen sisäiset energiakuormat hyödyksi ja ulkopuolista energiaa ostetaan vasta, kun siihen on todellinen tarve. Energiaväylä välittää talteen otetun energian sinne, missä sitä tarvitaan ja milloin sitä tarvitaan. Talteen otettu lämpö- (ja kylmä-) energia talletetaan energiapankkiin, energiavaraajaan, josta se hyödynnetään tarpeen mukaan rakennuksen ilmanvaihdon lämmityksessä tai jäähdytyksessä sekä haluttaessa myös vesikiertoisessa lämmitysjärjestelmässä tai käyttöveden tuottamisessa. Talteen otettu ja uudelleen käytettävä energia siirtyy automaattisesti sinne, missä sitä kulloinkin tarvitaan tai varastoituu energiavaraajaan myöhempää käyttöä varten. Hinnasto

4 PERUSILMANVAIHTO- LAITTEET 4 Hinnasto 2015

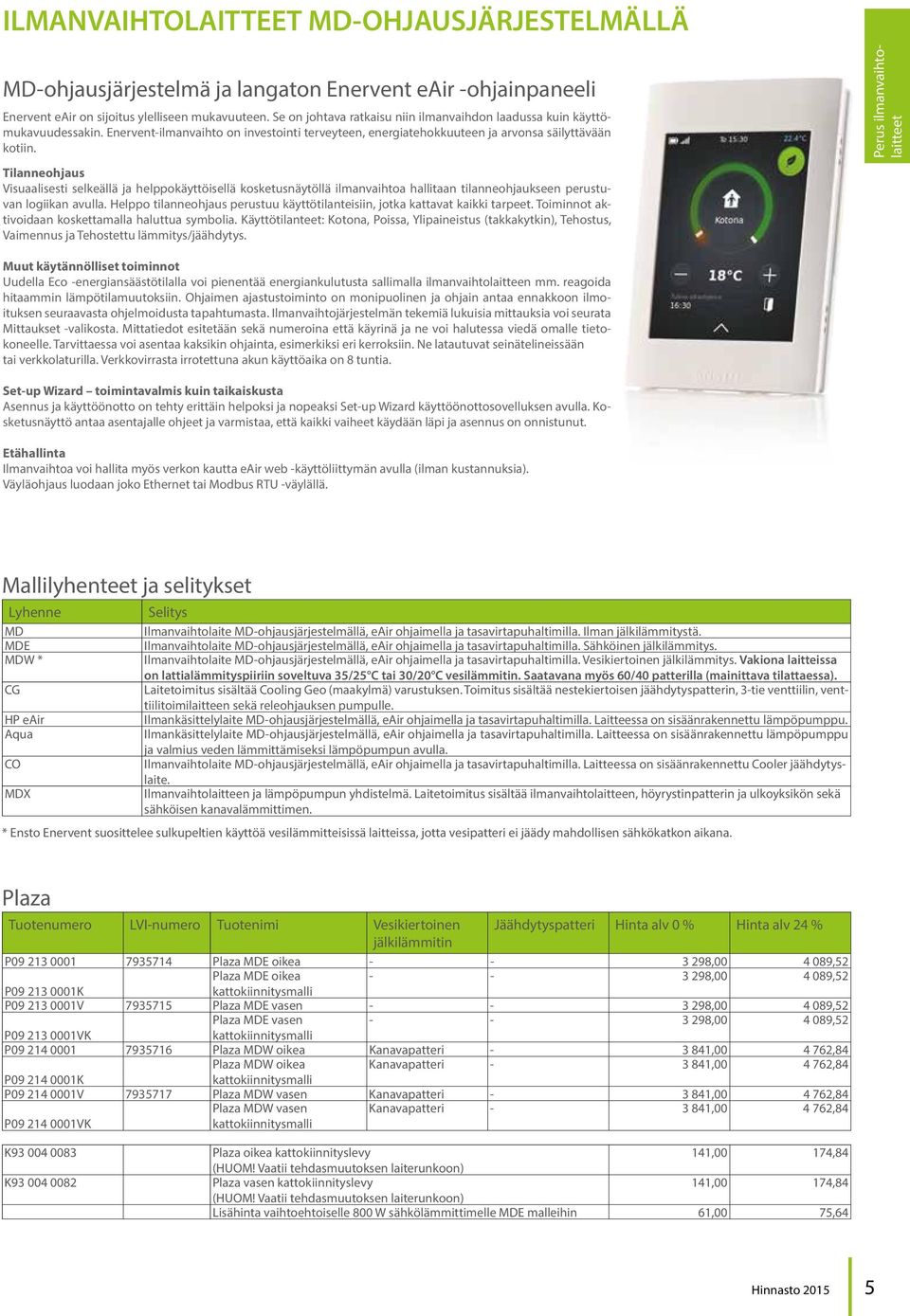

5 ILMANVAIHTOLAITTEET MD-OHJAUSJÄRJESTELMÄLLÄ MD-ohjausjärjestelmä ja langaton Enervent eair -ohjainpaneeli Enervent eair on sijoitus ylelliseen mukavuuteen. Se on johtava ratkaisu niin ilmanvaihdon laadussa kuin käyttömukavuudessakin. Enervent-ilmanvaihto on investointi terveyteen, energiatehokkuuteen ja arvonsa säilyttävään kotiin. Tilanneohjaus Visuaalisesti selkeällä ja helppokäyttöisellä kosketusnäytöllä ilmanvaihtoa hallitaan tilanneohjaukseen perustuvan logiikan avulla. Helppo tilanneohjaus perustuu käyttötilanteisiin, jotka kattavat kaikki tarpeet. Toiminnot aktivoidaan koskettamalla haluttua symbolia. Käyttötilanteet: Kotona, Poissa, Ylipaineistus (takkakytkin), Tehostus, Vaimennus ja Tehostettu lämmitys/jäähdytys. Perus ilmanvaihtolaitteet Muut käytännölliset toiminnot Uudella Eco -energiansäästötilalla voi pienentää energiankulutusta sallimalla ilmanvaihtolaitteen mm. reagoida hitaammin lämpötilamuutoksiin. Ohjaimen ajastustoiminto on monipuolinen ja ohjain antaa ennakkoon ilmoituksen seuraavasta ohjelmoidusta tapahtumasta. Ilmanvaihtojärjestelmän tekemiä lukuisia mittauksia voi seurata Mittaukset -valikosta. Mittatiedot esitetään sekä numeroina että käyrinä ja ne voi halutessa viedä omalle tietokoneelle. Tarvittaessa voi asentaa kaksikin ohjainta, esimerkiksi eri kerroksiin. Ne latautuvat seinätelineissään tai verkkolaturilla. Verkkovirrasta irrotettuna akun käyttöaika on 8 tuntia. Set-up Wizard toimintavalmis kuin taikaiskusta Asennus ja käyttöönotto on tehty erittäin helpoksi ja nopeaksi Set-up Wizard käyttöönottosovelluksen avulla. Kosketusnäyttö antaa asentajalle ohjeet ja varmistaa, että kaikki vaiheet käydään läpi ja asennus on onnistunut. Etähallinta Ilmanvaihtoa voi hallita myös verkon kautta eair web -käyttöliittymän avulla (ilman kustannuksia). Väyläohjaus luodaan joko Ethernet tai Modbus RTU -väylällä. Mallilyhenteet ja selitykset Lyhenne MD MDE MDW * CG HP eair Aqua CO MDX Selitys Ilmanvaihtolaite MD-ohjausjärjestelmällä, eair ohjaimella ja tasavirtapuhaltimilla. Ilman jälkilämmitystä. Ilmanvaihtolaite MD-ohjausjärjestelmällä, eair ohjaimella ja tasavirtapuhaltimilla. Sähköinen jälkilämmitys. Ilmanvaihtolaite MD-ohjausjärjestelmällä, eair ohjaimella ja tasavirtapuhaltimilla. Vesikiertoinen jälkilämmitys. Vakiona laitteissa on lattialämmityspiiriin soveltuva 35/25 C tai 30/20 C vesilämmitin. Saatavana myös 60/40 patterilla (mainittava tilattaessa). Laitetoimitus sisältää Cooling Geo (maakylmä) varustuksen. Toimitus sisältää nestekiertoisen jäähdytyspatterin, 3-tie venttiilin, venttiilitoimilaitteen sekä releohjauksen pumpulle. Ilmankäsittelylaite MD-ohjausjärjestelmällä, eair ohjaimella ja tasavirtapuhaltimilla. Laitteessa on sisäänrakennettu lämpöpumppu. Ilmankäsittelylaite MD-ohjausjärjestelmällä, eair ohjaimella ja tasavirtapuhaltimilla. Laitteessa on sisäänrakennettu lämpöpumppu ja valmius veden lämmittämiseksi lämpöpumpun avulla. Ilmanvaihtolaite MD-ohjausjärjestelmällä, eair ohjaimella ja tasavirtapuhaltimilla. Laitteessa on sisäänrakennettu Cooler jäähdytyslaite. Ilmanvaihtolaitteen ja lämpöpumpun yhdistelmä. Laitetoimitus sisältää ilmanvaihtolaitteen, höyrystinpatterin ja ulkoyksikön sekä sähköisen kanavalämmittimen. * Ensto Enervent suosittelee sulkupeltien käyttöä vesilämmitteisissä laitteissa, jotta vesipatteri ei jäädy mahdollisen sähkökatkon aikana. Plaza Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Plaza MDE oikea , ,52 Plaza MDE oikea , ,52 P K kattokiinnitysmalli P V Plaza MDE vasen , ,52 Plaza MDE vasen , ,52 P VK kattokiinnitysmalli P Plaza MDW oikea Kanavapatteri , ,84 Plaza MDW oikea Kanavapatteri , ,84 P K kattokiinnitysmalli P V Plaza MDW vasen Kanavapatteri , ,84 P VK Plaza MDW vasen kattokiinnitysmalli Kanavapatteri , ,84 K K Plaza oikea kattokiinnityslevy (HUOM! Vaatii tehdasmuutoksen laiterunkoon) 141,00 174,84 Plaza vasen kattokiinnityslevy 141,00 174,84 (HUOM! Vaatii tehdasmuutoksen laiterunkoon) Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle MDE malleihin 61,00 75,64 Hinnasto

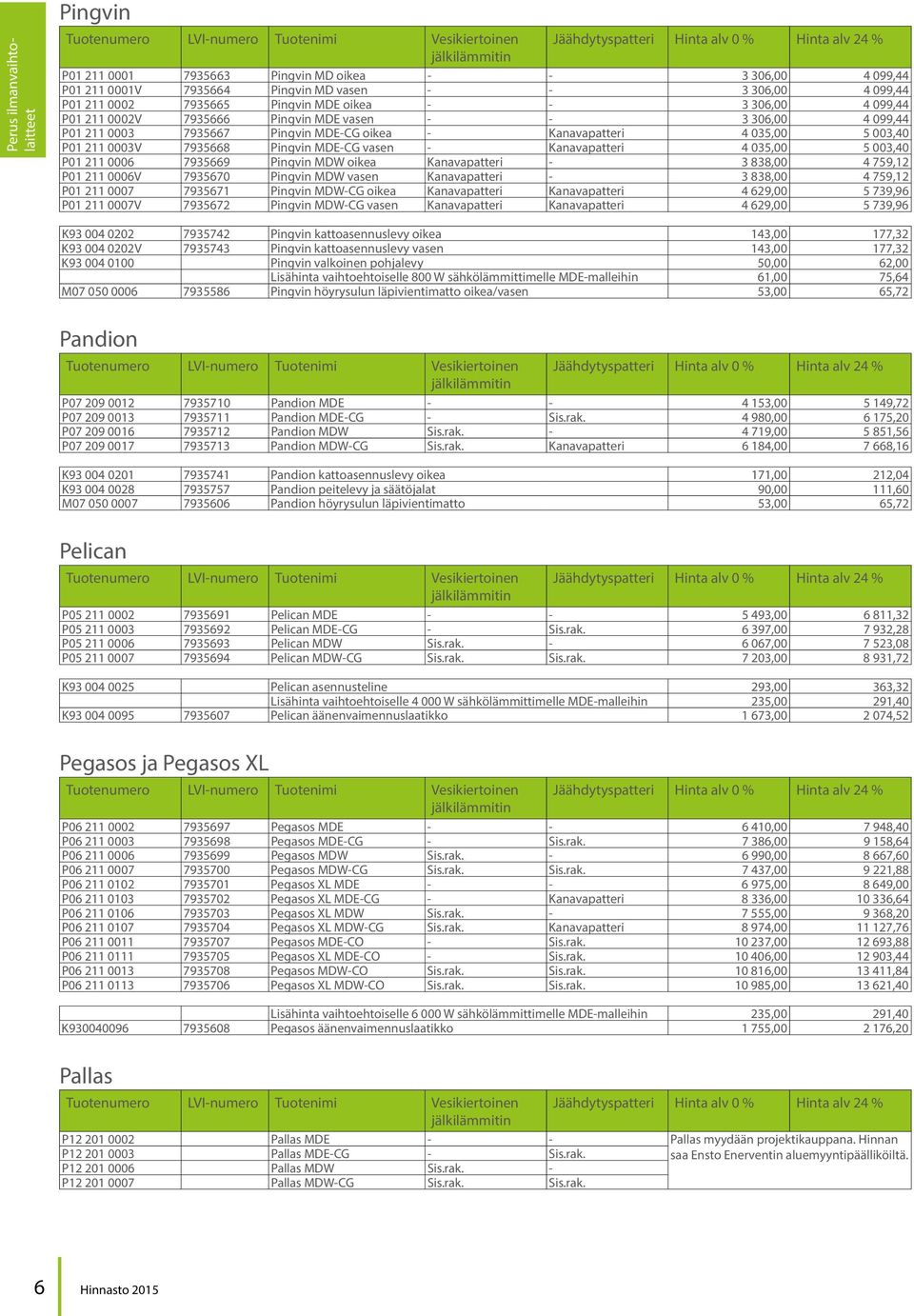

6 Perus ilmanvaihtolaitteet Pingvin Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Pingvin MD oikea , ,44 P V Pingvin MD vasen , ,44 P Pingvin MDE oikea , ,44 P V Pingvin MDE vasen , ,44 P Pingvin MDE-CG oikea - Kanavapatteri 4 035, ,40 P V Pingvin MDE-CG vasen - Kanavapatteri 4 035, ,40 P Pingvin MDW oikea Kanavapatteri , ,12 P V Pingvin MDW vasen Kanavapatteri , ,12 P Pingvin MDW-CG oikea Kanavapatteri Kanavapatteri 4 629, ,96 P V Pingvin MDW-CG vasen Kanavapatteri Kanavapatteri 4 629, ,96 K Pingvin kattoasennuslevy oikea 143,00 177,32 K V Pingvin kattoasennuslevy vasen 143,00 177,32 K Pingvin valkoinen pohjalevy 50,00 62,00 Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle MDE-malleihin 61,00 75,64 M Pingvin höyrysulun läpivientimatto oikea/vasen 53,00 65,72 Pandion Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Pandion MDE , ,72 P Pandion MDE-CG - Sis.rak , ,20 P Pandion MDW Sis.rak , ,56 P Pandion MDW-CG Sis.rak. Kanavapatteri 6 184, ,16 K Pandion kattoasennuslevy oikea 171,00 212,04 K Pandion peitelevy ja säätöjalat 90,00 111,60 M Pandion höyrysulun läpivientimatto 53,00 65,72 Pelican Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Pelican MDE , ,32 P Pelican MDE-CG - Sis.rak , ,28 P Pelican MDW Sis.rak , ,08 P Pelican MDW-CG Sis.rak. Sis.rak , ,72 K Pelican asennusteline 293,00 363,32 Lisähinta vaihtoehtoiselle W sähkölämmittimelle MDE-malleihin 235,00 291,40 K Pelican äänenvaimennuslaatikko 1 673, ,52 Pegasos ja Pegasos XL Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Pegasos MDE , ,40 P Pegasos MDE-CG - Sis.rak , ,64 P Pegasos MDW Sis.rak , ,60 P Pegasos MDW-CG Sis.rak. Sis.rak , ,88 P Pegasos XL MDE , ,00 P Pegasos XL MDE-CG - Kanavapatteri 8 336, ,64 P Pegasos XL MDW Sis.rak , ,20 P Pegasos XL MDW-CG Sis.rak. Kanavapatteri 8 974, ,76 P Pegasos MDE-CO - Sis.rak , ,88 P Pegasos XL MDE-CO - Sis.rak , ,44 P Pegasos MDW-CO Sis.rak. Sis.rak , ,84 P Pegasos XL MDW-CO Sis.rak. Sis.rak , ,40 Lisähinta vaihtoehtoiselle W sähkölämmittimelle MDE-malleihin 235,00 291,40 K Pegasos äänenvaimennuslaatikko 1 755, ,20 Pallas Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Pallas MDE - - Pallas myydään projektikauppana. Hinnan P Pallas MDE-CG - Sis.rak. saa Ensto Enerventin aluemyyntipäälliköiltä. P Pallas MDW Sis.rak. - P Pallas MDW-CG Sis.rak. Sis.rak. 6 Hinnasto 2015

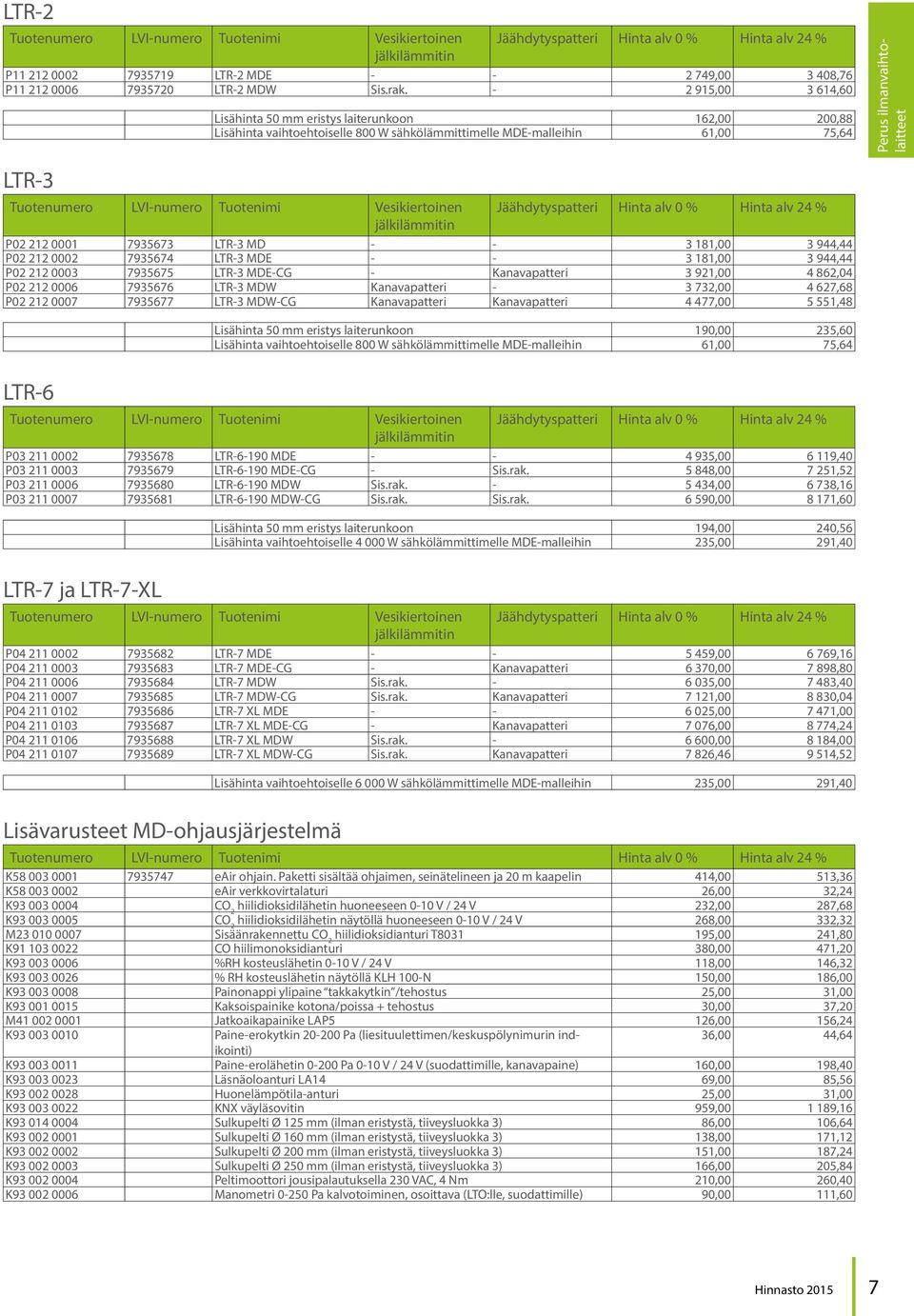

7 LTR-2 Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P LTR-2 MDE , ,76 P LTR-2 MDW Sis.rak , ,60 Lisähinta 50 mm eristys laiterunkoon 162,00 200,88 Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle MDE-malleihin 61,00 75,64 Perus ilmanvaihtolaitteet LTR-3 Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P LTR-3 MD , ,44 P LTR-3 MDE , ,44 P LTR-3 MDE-CG - Kanavapatteri 3 921, ,04 P LTR-3 MDW Kanavapatteri , ,68 P LTR-3 MDW-CG Kanavapatteri Kanavapatteri 4 477, ,48 Lisähinta 50 mm eristys laiterunkoon 190,00 235,60 Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle MDE-malleihin 61,00 75,64 LTR-6 Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P LTR MDE , ,40 P LTR MDE-CG - Sis.rak , ,52 P LTR MDW Sis.rak , ,16 P LTR MDW-CG Sis.rak. Sis.rak , ,60 Lisähinta 50 mm eristys laiterunkoon 194,00 240,56 Lisähinta vaihtoehtoiselle W sähkölämmittimelle MDE-malleihin 235,00 291,40 LTR-7 ja LTR-7-XL Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P LTR-7 MDE , ,16 P LTR-7 MDE-CG - Kanavapatteri 6 370, ,80 P LTR-7 MDW Sis.rak , ,40 P LTR-7 MDW-CG Sis.rak. Kanavapatteri 7 121, ,04 P LTR-7 XL MDE , ,00 P LTR-7 XL MDE-CG - Kanavapatteri 7 076, ,24 P LTR-7 XL MDW Sis.rak , ,00 P LTR-7 XL MDW-CG Sis.rak. Kanavapatteri 7 826, ,52 Lisähinta vaihtoehtoiselle W sähkölämmittimelle MDE-malleihin 235,00 291,40 Lisävarusteet MD-ohjausjärjestelmä K eair ohjain. Paketti sisältää ohjaimen, seinätelineen ja 20 m kaapelin 414,00 513,36 K eair verkkovirtalaturi 26,00 32,24 K CO 2 hiilidioksidilähetin huoneeseen 0-10 V / 24 V 232,00 287,68 K CO 2 hiilidioksidilähetin näytöllä huoneeseen 0-10 V / 24 V 268,00 332,32 M Sisäänrakennettu CO 2 hiilidioksidianturi T ,00 241,80 K CO hiilimonoksidianturi 380,00 471,20 K %RH kosteuslähetin 0-10 V / 24 V 118,00 146,32 K % RH kosteuslähetin näytöllä KLH 100-N 150,00 186,00 K Painonappi ylipaine takkakytkin /tehostus 25,00 31,00 K Kaksoispainike kotona/poissa + tehostus 30,00 37,20 M Jatkoaikapainike LAP5 126,00 156,24 K Paine-erokytkin Pa (liesituulettimen/keskuspölynimurin indikointi) 36,00 44,64 K Paine-erolähetin Pa 0-10 V / 24 V (suodattimille, kanavapaine) 160,00 198,40 K Läsnäoloanturi LA14 69,00 85,56 K Huonelämpötila-anturi 25,00 31,00 K KNX väyläsovitin 959, ,16 K Sulkupelti Ø 125 mm (ilman eristystä, tiiveysluokka 3) 86,00 106,64 K Sulkupelti Ø 160 mm (ilman eristystä, tiiveysluokka 3) 138,00 171,12 K Sulkupelti Ø 200 mm (ilman eristystä, tiiveysluokka 3) 151,00 187,24 K Sulkupelti Ø 250 mm (ilman eristystä, tiiveysluokka 3) 166,00 205,84 K Peltimoottori jousipalautuksella 230 VAC, 4 Nm 210,00 260,40 K Manometri Pa kalvotoiminen, osoittava (LTO:lle, suodattimille) 90,00 111,60 Hinnasto

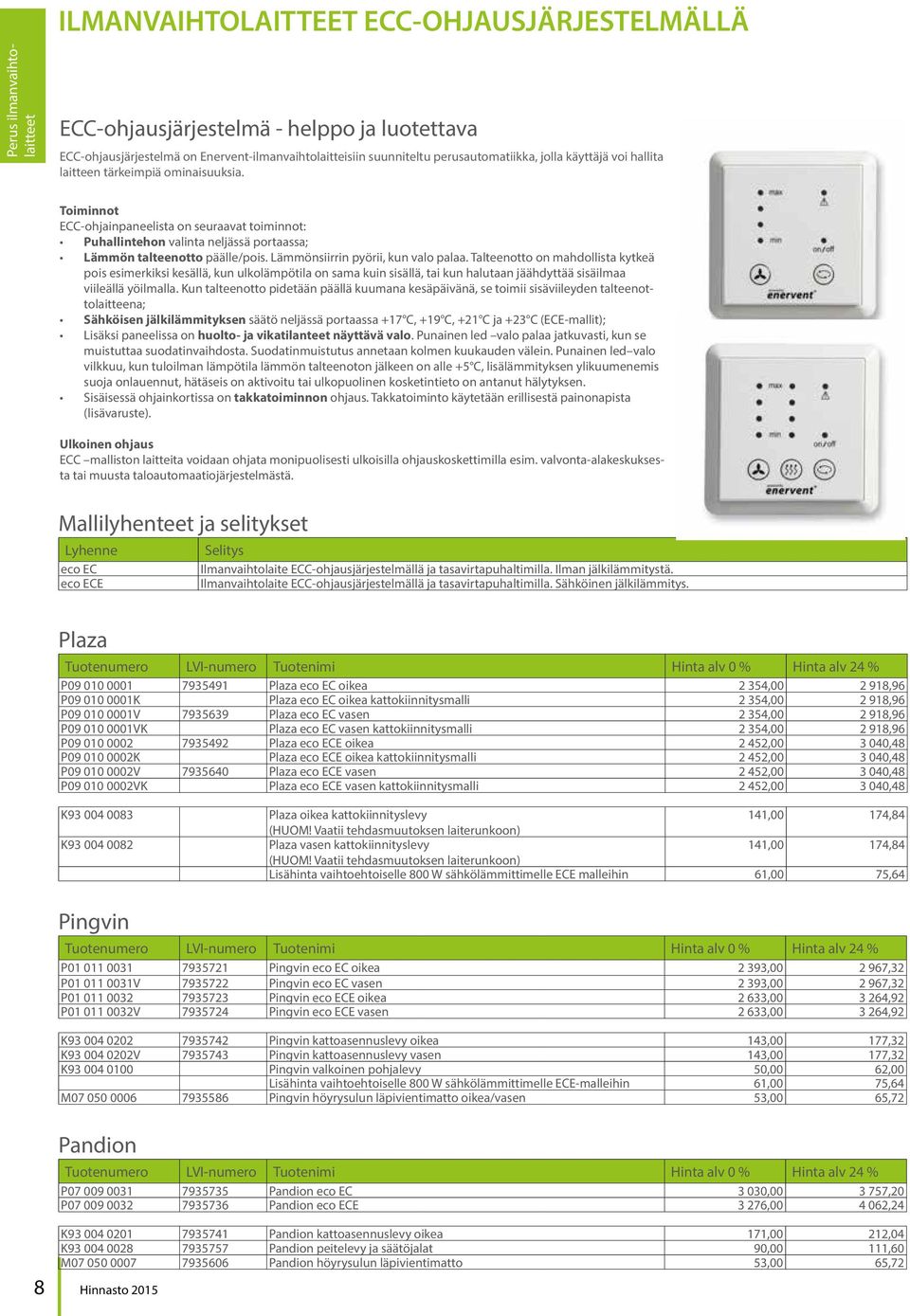

8 ILMANVAIHTOLAITTEET ECC-OHJAUSJÄRJESTELMÄLLÄ Perus ilmanvaihtolaitteet ECC-ohjausjärjestelmä - helppo ja luotettava ECC-ohjausjärjestelmä on Enervent-ilmanvaihtolaitteisiin suunniteltu perusauto matiikka, jolla käyttäjä voi hallita laitteen tärkeimpiä ominaisuuksia. Toiminnot ECC-ohjainpaneelista on seuraavat toiminnot: Puhallintehon valinta neljässä portaassa; Lämmön talteenotto päälle/pois. Lämmönsiirrin pyörii, kun valo palaa. Talteenotto on mahdollista kytkeä pois esimerkiksi kesällä, kun ulkolämpötila on sama kuin sisällä, tai kun halutaan jäähdyttää sisäilmaa viileällä yöilmalla. Kun talteenotto pidetään päällä kuumana kesäpäivänä, se toimii sisäviileyden talteenottolaitteena; Sähköisen jälkilämmityksen säätö neljässä portaassa +17 C, +19 C, +21 C ja +23 C (ECE-mallit); Lisäksi paneelissa on huolto- ja vikatilanteet näyttävä valo. Punainen led valo palaa jatkuvasti, kun se muistuttaa suodatinvaihdosta. Suodatinmuistutus annetaan kolmen kuukauden välein. Punainen led valo vilkkuu, kun tuloilman lämpötila lämmön talteenoton jälkeen on alle +5 C, lisälämmityksen ylikuumenemis suoja onlauennut, hätäseis on aktivoitu tai ulkopuolinen kosketintieto on antanut hälytyksen. Sisäisessä ohjainkortissa on takkatoiminnon ohjaus. Takkatoiminto käytetään erillisestä painonapista (lisävaruste). Ulkoinen ohjaus ECC malliston laitteita voidaan ohjata monipuolisesti ulkoisilla ohjauskoskettimilla esim. valvonta-alakeskuksesta tai muusta taloautomaatiojärjestelmästä. Mallilyhenteet ja selitykset Lyhenne eco EC eco ECE Plaza Selitys Ilmanvaihtolaite ECC-ohjausjärjestelmällä ja tasavirtapuhaltimilla. Ilman jälkilämmitystä. Ilmanvaihtolaite ECC-ohjausjärjestelmällä ja tasavirtapuhaltimilla. Sähköinen jälkilämmitys. P Plaza eco EC oikea 2 354, ,96 P K Plaza eco EC oikea kattokiinnitysmalli 2 354, ,96 P V Plaza eco EC vasen 2 354, ,96 P VK Plaza eco EC vasen kattokiinnitysmalli 2 354, ,96 P Plaza eco ECE oikea 2 452, ,48 P K Plaza eco ECE oikea kattokiinnitysmalli 2 452, ,48 P V Plaza eco ECE vasen 2 452, ,48 P VK Plaza eco ECE vasen kattokiinnitysmalli 2 452, ,48 K K Plaza oikea kattokiinnityslevy (HUOM! Vaatii tehdasmuutoksen laiterunkoon) 141,00 174,84 Plaza vasen kattokiinnityslevy 141,00 174,84 (HUOM! Vaatii tehdasmuutoksen laiterunkoon) Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle ECE malleihin 61,00 75,64 Pingvin P Pingvin eco EC oikea 2 393, ,32 P V Pingvin eco EC vasen 2 393, ,32 P Pingvin eco ECE oikea 2 633, ,92 P V Pingvin eco ECE vasen 2 633, ,92 K Pingvin kattoasennuslevy oikea 143,00 177,32 K V Pingvin kattoasennuslevy vasen 143,00 177,32 K Pingvin valkoinen pohjalevy 50,00 62,00 Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle ECE-malleihin 61,00 75,64 M Pingvin höyrysulun läpivientimatto oikea/vasen 53,00 65,72 Pandion P Pandion eco EC 3 030, ,20 P Pandion eco ECE 3 276, ,24 K Pandion kattoasennuslevy oikea 171,00 212,04 K Pandion peitelevy ja säätöjalat 90,00 111,60 M Pandion höyrysulun läpivientimatto 53,00 65,72 8 Hinnasto 2015

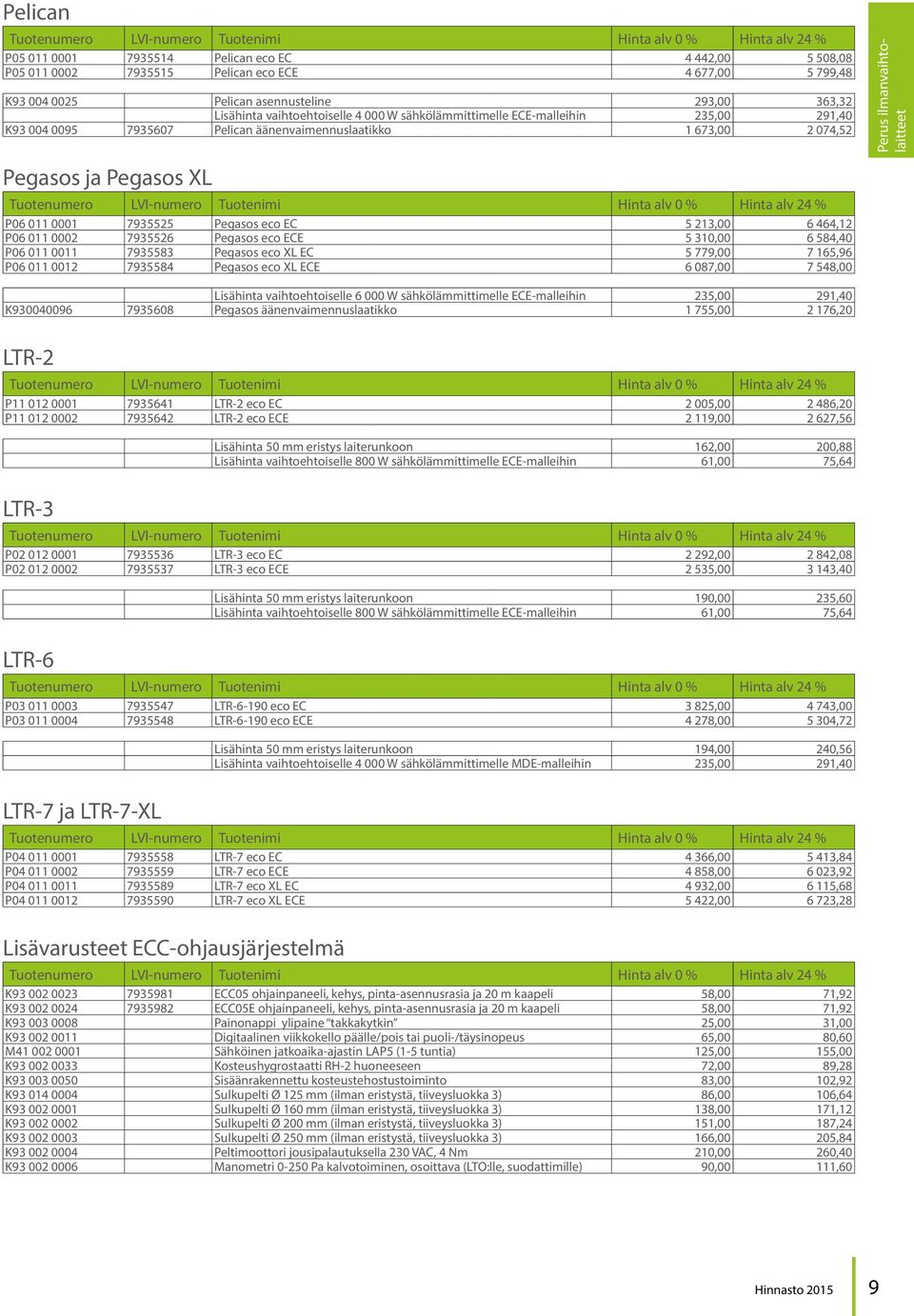

9 Pelican P Pelican eco EC 4 442, ,08 P Pelican eco ECE 4 677, ,48 K Pelican asennusteline 293,00 363,32 Lisähinta vaihtoehtoiselle W sähkölämmittimelle ECE-malleihin 235,00 291,40 K Pelican äänenvaimennuslaatikko 1 673, ,52 Perus ilmanvaihtolaitteet Pegasos ja Pegasos XL P Pegasos eco EC 5 213, ,12 P Pegasos eco ECE 5 310, ,40 P Pegasos eco XL EC 5 779, ,96 P Pegasos eco XL ECE 6 087, ,00 Lisähinta vaihtoehtoiselle W sähkölämmittimelle ECE-malleihin 235,00 291,40 K Pegasos äänenvaimennuslaatikko 1 755, ,20 LTR-2 P LTR-2 eco EC 2 005, ,20 P LTR-2 eco ECE 2 119, ,56 Lisähinta 50 mm eristys laiterunkoon 162,00 200,88 Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle ECE-malleihin 61,00 75,64 LTR-3 P LTR-3 eco EC 2 292, ,08 P LTR-3 eco ECE 2 535, ,40 Lisähinta 50 mm eristys laiterunkoon 190,00 235,60 Lisähinta vaihtoehtoiselle 800 W sähkölämmittimelle ECE-malleihin 61,00 75,64 LTR-6 P LTR eco EC 3 825, ,00 P LTR eco ECE 4 278, ,72 Lisähinta 50 mm eristys laiterunkoon 194,00 240,56 Lisähinta vaihtoehtoiselle W sähkölämmittimelle MDE-malleihin 235,00 291,40 LTR-7 ja LTR-7-XL P LTR-7 eco EC 4 366, ,84 P LTR-7 eco ECE 4 858, ,92 P LTR-7 eco XL EC 4 932, ,68 P LTR-7 eco XL ECE 5 422, ,28 Lisävarusteet ECC-ohjausjärjestelmä K ECC05 ohjainpaneeli, kehys, pinta-asennusrasia ja 20 m kaapeli 58,00 71,92 K ECC05E ohjainpaneeli, kehys, pinta-asennusrasia ja 20 m kaapeli 58,00 71,92 K Painonappi ylipaine takkakytkin 25,00 31,00 K Digitaalinen viikkokello päälle/pois tai puoli-/täysinopeus 65,00 80,60 M Sähköinen jatkoaika-ajastin LAP5 (1-5 tuntia) 125,00 155,00 K Kosteushygrostaatti RH-2 huoneeseen 72,00 89,28 K Sisäänrakennettu kosteustehostustoiminto 83,00 102,92 K Sulkupelti Ø 125 mm (ilman eristystä, tiiveysluokka 3) 86,00 106,64 K Sulkupelti Ø 160 mm (ilman eristystä, tiiveysluokka 3) 138,00 171,12 K Sulkupelti Ø 200 mm (ilman eristystä, tiiveysluokka 3) 151,00 187,24 K Sulkupelti Ø 250 mm (ilman eristystä, tiiveysluokka 3) 166,00 205,84 K Peltimoottori jousipalautuksella 230 VAC, 4 Nm 210,00 260,40 K Manometri Pa kalvotoiminen, osoittava (LTO:lle, suodattimille) 90,00 111,60 Hinnasto

10 HP eair ILMANVAIHTOLAITTEET SISÄÄN- RAKENNETULLA POISTOILMALÄMPÖPUMPULLA Energiaväylä

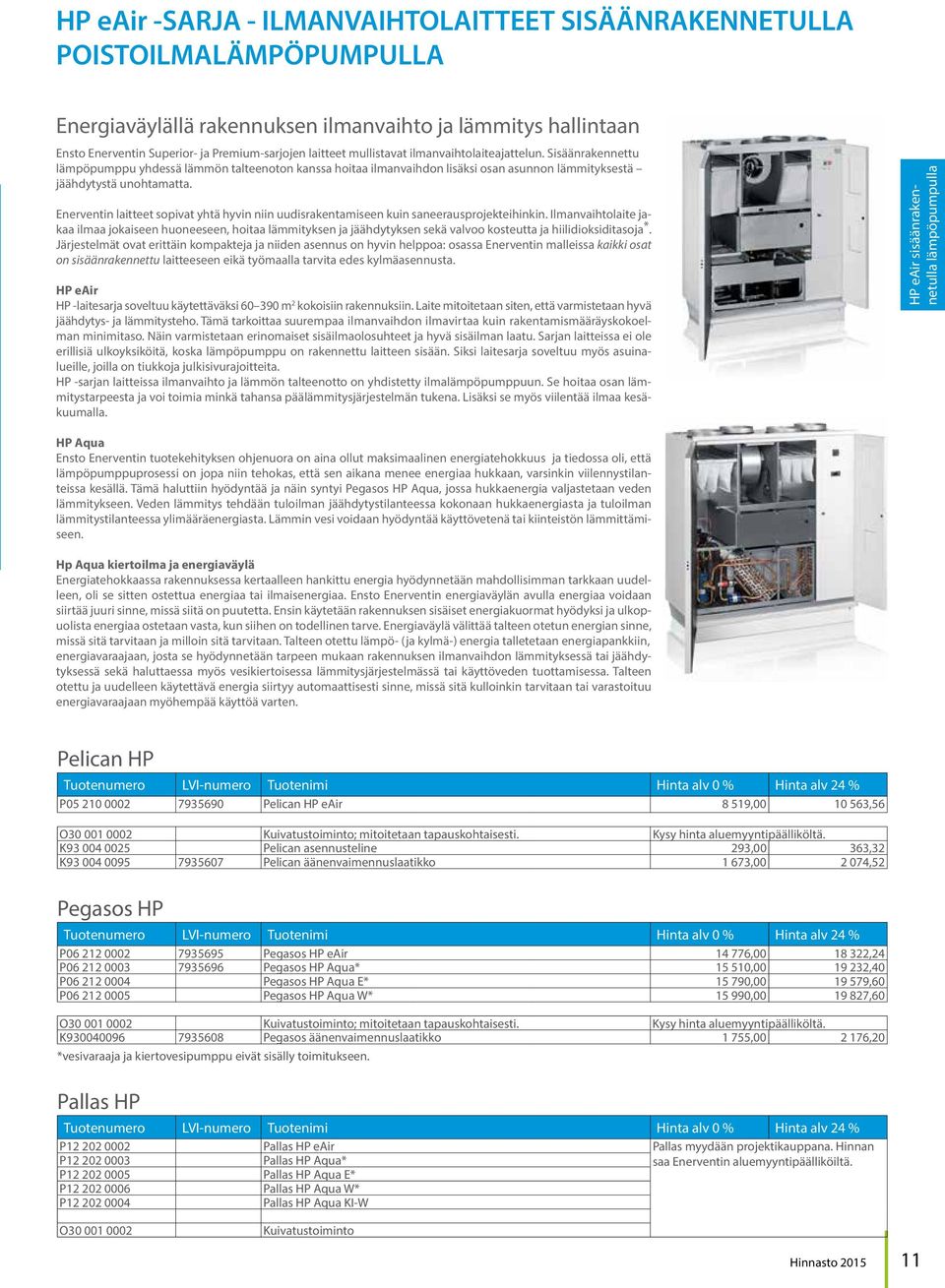

11 HP eair -SARJA - ILMANVAIHTOLAITTEET SISÄÄNRAKENNETULLA POISTOILMALÄMPÖPUMPULLA Energiaväylällä rakennuksen ilmanvaihto ja lämmitys hallintaan Ensto Enerventin Superior- ja Premium-sarjojen laitteet mullistavat ilmanvaihtolaite ajattelun. Sisäänrakennettu lämpöpumppu yhdessä lämmön talteenoton kanssa hoitaa ilmanvaihdon lisäksi osan asunnon lämmityksestä jäähdytystä unohtamatta. Enerventin laitteet sopivat yhtä hyvin niin uudisrakentamiseen kuin saneerausprojekteihinkin. Ilmanvaihtolaite jakaa ilmaa jokaiseen huoneeseen, hoitaa lämmityksen ja jäähdytyksen sekä valvoo kosteutta ja hiilidioksiditasoja *. Järjestelmät ovat erittäin kompakteja ja niiden asennus on hyvin helppoa: osassa Enerventin malleissa kaikki osat on sisäänrakennettu laitteeseen eikä työmaalla tarvita edes kylmäasennusta. HP eair HP -laitesarja soveltuu käytettäväksi m 2 kokoisiin rakennuksiin. Laite mitoitetaan siten, että varmistetaan hyvä jäähdytys- ja lämmitysteho. Tämä tarkoittaa suurempaa ilmanvaihdon ilmavirtaa kuin rakentamismääräyskokoelman minimitaso. Näin varmistetaan erinomaiset sisäilmaolosuhteet ja hyvä sisäilman laatu. Sarjan laitteissa ei ole erillisiä ulkoyksiköitä, koska lämpöpumppu on rakennettu laitteen sisään. Siksi laitesarja soveltuu myös asuinalueille, joilla on tiukkoja julkisivurajoitteita. HP -sarjan laitteissa ilmanvaihto ja lämmön talteenotto on yhdistetty ilmalämpöpumppuun. Se hoitaa osan lämmitystarpeesta ja voi toimia minkä tahansa päälämmitysjärjestelmän tukena. Lisäksi se myös viilentää ilmaa kesäkuumalla. HP eair sisäänrakennetulla lämpöpumpulla HP Aqua Ensto Enerventin tuotekehityksen ohjenuora on aina ollut maksimaalinen energiatehokkuus ja tiedossa oli, että lämpöpumppuprosessi on jopa niin tehokas, että sen aikana menee energiaa hukkaan, varsinkin viilennystilanteissa kesällä. Tämä haluttiin hyödyntää ja näin syntyi Pegasos HP Aqua, jossa hukkaenergia valjastetaan veden lämmitykseen. Veden lämmitys tehdään tuloilman jäähdytystilanteessa kokonaan hukkaenergiasta ja tuloilman lämmitystilanteessa ylimääräenergiasta. Lämmin vesi voidaan hyödyntää käyttövetenä tai kiinteistön lämmittämiseen. Hp Aqua kiertoilma ja energiaväylä Energiatehokkaassa rakennuksessa kertaalleen hankittu energia hyödynnetään mahdollisimman tarkkaan uudelleen, oli se sitten ostettua energiaa tai ilmaisenergiaa. Ensto Enerventin energiaväylän avulla energiaa voidaan siirtää juuri sinne, missä siitä on puutetta. Ensin käytetään rakennuksen sisäiset energiakuormat hyödyksi ja ulkopuolista energiaa ostetaan vasta, kun siihen on todellinen tarve. Energiaväylä välittää talteen otetun energian sinne, missä sitä tarvitaan ja milloin sitä tarvitaan. Talteen otettu lämpö- (ja kylmä-) energia talletetaan energiapankkiin, energiavaraajaan, josta se hyödynnetään tarpeen mukaan rakennuksen ilmanvaihdon lämmityksessä tai jäähdytyksessä sekä haluttaessa myös vesikiertoisessa lämmitysjärjestelmässä tai käyttöveden tuottamisessa. Talteen otettu ja uudelleen käytettävä energia siirtyy automaattisesti sinne, missä sitä kulloinkin tarvitaan tai varastoituu energiavaraajaan myöhempää käyttöä varten. Pelican HP P Pelican HP eair 8 519, ,56 O Kuivatustoiminto; mitoitetaan tapauskohtaisesti. Kysy hinta aluemyyntipäälliköltä. K Pelican asennusteline 293,00 363,32 K Pelican äänenvaimennuslaatikko 1 673, ,52 Pegasos HP P Pegasos HP eair , ,24 P Pegasos HP Aqua* , ,40 P Pegasos HP Aqua E* , ,60 P Pegasos HP Aqua W* , ,60 O Kuivatustoiminto; mitoitetaan tapauskohtaisesti. Kysy hinta aluemyyntipäälliköltä. K Pegasos äänenvaimennuslaatikko 1 755, ,20 *vesivaraaja ja kiertovesipumppu eivät sisälly toimitukseen. Pallas HP P Pallas HP eair Pallas myydään projektikauppana. Hinnan P Pallas HP Aqua* saa Enerventin aluemyyntipäälliköiltä. P Pallas HP Aqua E* P Pallas HP Aqua W* P Pallas HP Aqua KI-W O Kuivatustoiminto Hinnasto

12 HP eair sisäänrakennetulla lämpöpumpulla Lisävarusteet HP eair -laitteisiin K eair ohjain. Paketti sisältää ohjaimen, seinätelineen ja 20 m kaapelin 414,00 513,36 K eair verkkovirtalaturi 26,00 32,24 K CO 2 hiilidioksidilähetin huoneeseen 0-10 V / 24 V 232,00 287,68 K CO 2 hiilidioksidilähetin näytöllä huoneeseen 0-10 V / 24 V 268,00 332,32 M Sisäänrakennettu CO 2 hiilidioksidianturi T ,00 241,80 K CO hiilimonoksidianturi 380,00 471,20 K %RH kosteuslähetin 0-10 V / 24 V 118,00 146,32 K % RH kosteuslähetin näytöllä KLH 100-N 150,00 186,00 K Painonappi ylipaine takkakytkin /tehostus 25,00 31,00 K Kaksoispainike kotona/poissa + tehostus 30,00 37,20 M Jatkoaikapainike LAP5 126,00 156,24 K Paine-erokytkin Pa (liesituulettimen/keskuspölynimurin indikointi) 36,00 44,64 K Paine-erolähetin Pa 0-10 V / 24 V (suodattimille, kanavapaine) 160,00 198,40 K Läsnäoloanturi LA14 69,00 85,56 K Huonelämpötila-anturi 25,00 31,00 K KNX väyläsovitin 959, ,16 K Sulkupelti Ø 125 mm (ilman eristystä, tiiveysluokka 3) 86,00 106,64 K Sulkupelti Ø 160 mm (ilman eristystä, tiiveysluokka 3) 138,00 171,12 K Sulkupelti Ø 200 mm (ilman eristystä, tiiveysluokka 3) 151,00 187,24 K Sulkupelti Ø 250 mm (ilman eristystä, tiiveysluokka 3) 166,00 205,84 K Peltimoottori jousipalautuksella 230 VAC, 4 Nm 210,00 260,40 K Manometri Pa kalvotoiminen, osoittava (LTO:lle, suodattimille) 90,00 111,60 12 Hinnasto 2015

13 MDX ILMANVAIHTOLAITTEEN JA LÄMPÖPUMPUN YHDISTELMÄ

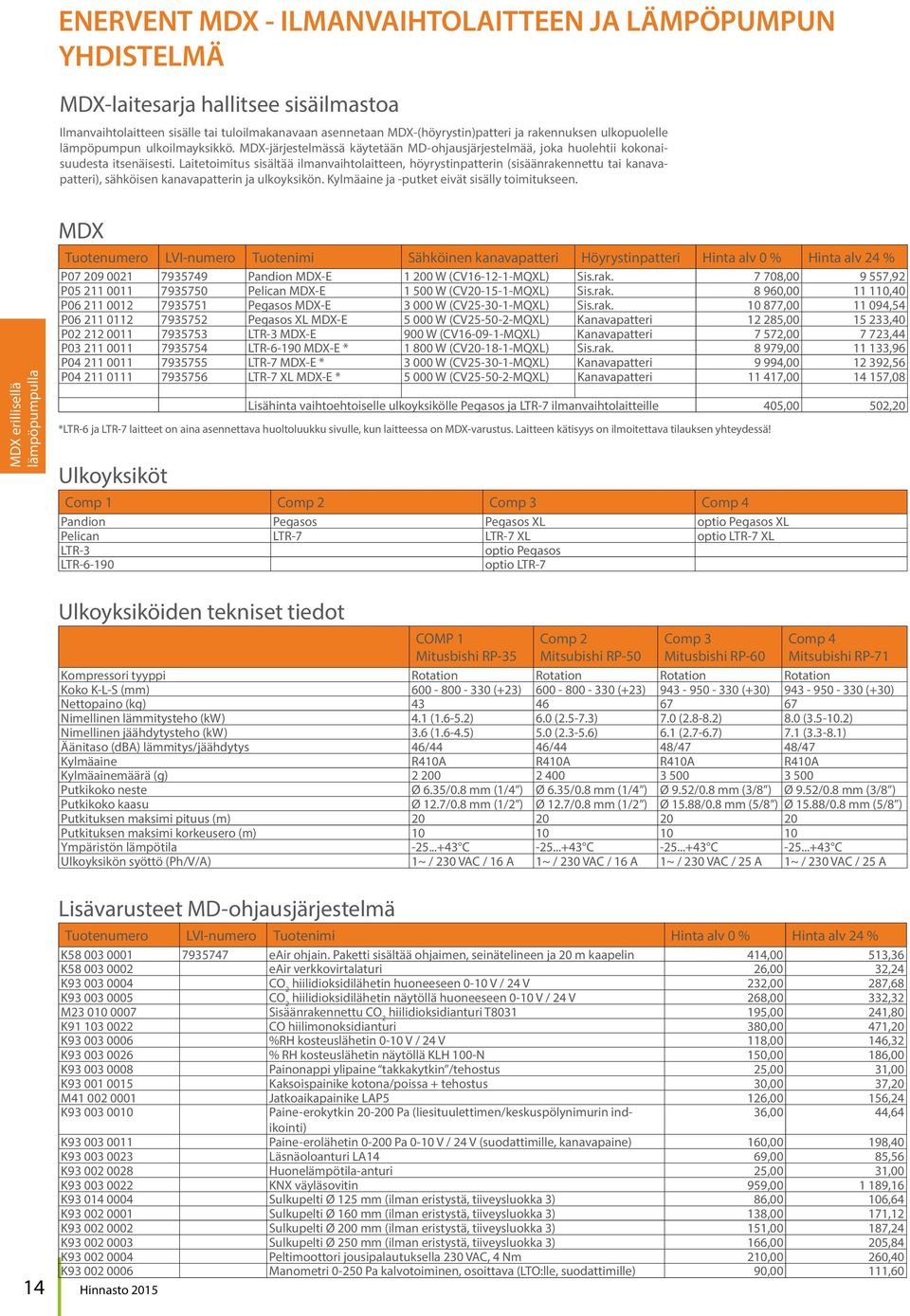

14 ENERVENT MDX - ILMANVAIHTOLAITTEEN JA LÄMPÖPUMPUN YHDISTELMÄ MDX-laitesarja hallitsee sisäilmastoa Ilmanvaihtolaitteen sisälle tai tuloilmakanavaan asennetaan MDX-(höyrystin)patteri ja rakennuksen ulkopuolelle lämpöpumpun ulkoilmayksikkö. MDX-järjestelmässä käytetään MD-ohjausjärjestelmää, joka huolehtii kokonaisuudesta itsenäisesti. Laitetoimitus sisältää ilmanvaihtolaitteen, höyrystinpatterin (sisäänrakennettu tai kanavapatteri), sähköisen kanavapatterin ja ulkoyksikön. Kylmäaine ja -putket eivät sisälly toimitukseen. MDX erillisellä lämpöpumpulla MDX Tuotenumero LVI-numero Tuotenimi Sähköinen kanavapatteri Höyrystinpatteri Hinta alv 0 % Hinta alv 24 % P Pandion MDX-E W (CV MQXL) Sis.rak , ,92 P Pelican MDX-E W (CV MQXL) Sis.rak , ,40 P Pegasos MDX-E W (CV MQXL) Sis.rak , ,54 P Pegasos XL MDX-E W (CV MQXL) Kanavapatteri , ,40 P LTR-3 MDX-E 900 W (CV MQXL) Kanavapatteri 7 572, ,44 P LTR MDX-E * W (CV MQXL) Sis.rak , ,96 P LTR-7 MDX-E * W (CV MQXL) Kanavapatteri 9 994, ,56 P LTR-7 XL MDX-E * W (CV MQXL) Kanavapatteri , ,08 Lisähinta vaihtoehtoiselle ulkoyksikölle Pegasos ja LTR-7 ilmanvaihtolaitteille 405,00 502,20 *LTR-6 ja LTR-7 laitteet on aina asennettava huoltoluukku sivulle, kun laitteessa on MDX-varustus. Laitteen kätisyys on ilmoitettava tilauksen yhteydessä! Ulkoyksiköt Comp 1 Comp 2 Comp 3 Comp 4 Pandion Pegasos Pegasos XL optio Pegasos XL Pelican LTR-7 LTR-7 XL optio LTR-7 XL LTR-3 optio Pegasos LTR optio LTR-7 Ulkoyksiköiden tekniset tiedot COMP 1 Mitusbishi RP-35 Comp 2 Mitsubishi RP-50 Comp 3 Mitusbishi RP-60 Comp 4 Mitsubishi RP-71 Kompressori tyyppi Rotation Rotation Rotation Rotation Koko K-L-S (mm) (+23) (+23) (+30) (+30) Nettopaino (kg) Nimellinen lämmitysteho (kw) 4.1 ( ) 6.0 ( ) 7.0 ( ) 8.0 ( ) Nimellinen jäähdytysteho (kw) 3.6 ( ) 5.0 ( ) 6.1 ( ) 7.1 ( ) Äänitaso (dba) lämmitys/jäähdytys 46/44 46/44 48/47 48/47 Kylmäaine R410A R410A R410A R410A Kylmäainemäärä (g) Putkikoko neste Ø 6.35/0.8 mm (1/4 ) Ø 6.35/0.8 mm (1/4 ) Ø 9.52/0.8 mm (3/8 ) Ø 9.52/0.8 mm (3/8 ) Putkikoko kaasu Ø 12.7/0.8 mm (1/2 ) Ø 12.7/0.8 mm (1/2 ) Ø 15.88/0.8 mm (5/8 ) Ø 15.88/0.8 mm (5/8 ) Putkituksen maksimi pituus (m) Putkituksen maksimi korkeusero (m) Ympäristön lämpötila C C C C Ulkoyksikön syöttö (Ph/V/A) 1~ / 230 VAC / 16 A 1~ / 230 VAC / 16 A 1~ / 230 VAC / 25 A 1~ / 230 VAC / 25 A Lisävarusteet MD-ohjausjärjestelmä K eair ohjain. Paketti sisältää ohjaimen, seinätelineen ja 20 m kaapelin 414,00 513,36 K eair verkkovirtalaturi 26,00 32,24 K CO 2 hiilidioksidilähetin huoneeseen 0-10 V / 24 V 232,00 287,68 K CO 2 hiilidioksidilähetin näytöllä huoneeseen 0-10 V / 24 V 268,00 332,32 M Sisäänrakennettu CO 2 hiilidioksidianturi T ,00 241,80 K CO hiilimonoksidianturi 380,00 471,20 K %RH kosteuslähetin 0-10 V / 24 V 118,00 146,32 K % RH kosteuslähetin näytöllä KLH 100-N 150,00 186,00 K Painonappi ylipaine takkakytkin /tehostus 25,00 31,00 K Kaksoispainike kotona/poissa + tehostus 30,00 37,20 M Jatkoaikapainike LAP5 126,00 156,24 K Paine-erokytkin Pa (liesituulettimen/keskuspölynimurin indikointi) 36,00 44,64 K Paine-erolähetin Pa 0-10 V / 24 V (suodattimille, kanavapaine) 160,00 198,40 K Läsnäoloanturi LA14 69,00 85,56 K Huonelämpötila-anturi 25,00 31,00 K KNX väyläsovitin 959, ,16 K Sulkupelti Ø 125 mm (ilman eristystä, tiiveysluokka 3) 86,00 106,64 K Sulkupelti Ø 160 mm (ilman eristystä, tiiveysluokka 3) 138,00 171,12 K Sulkupelti Ø 200 mm (ilman eristystä, tiiveysluokka 3) 151,00 187,24 K Sulkupelti Ø 250 mm (ilman eristystä, tiiveysluokka 3) 166,00 205,84 K Peltimoottori jousipalautuksella 230 VAC, 4 Nm 210,00 260,40 14 K Manometri Pa kalvotoiminen, osoittava (LTO:lle, suodattimille) 90,00 111,60 Hinnasto 2015

15 Pingvin Kotilämpö ILMALÄMMITYSLAITE SANEERAUSKOHTEISIIN

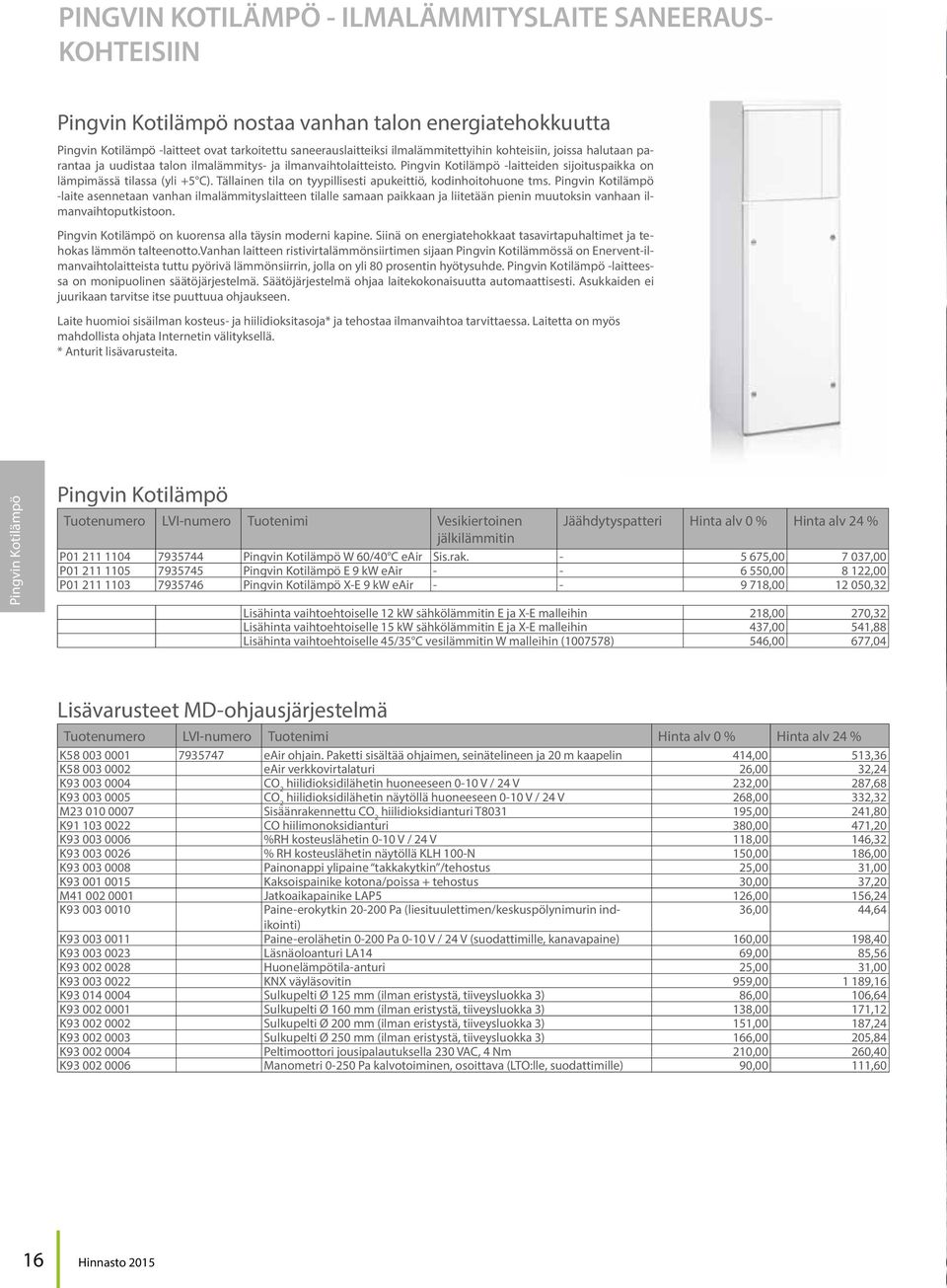

16 PINGVIN KOTILÄMPÖ - ILMALÄMMITYSLAITE SANEERAUS- KOHTEISIIN Pingvin Kotilämpö nostaa vanhan talon energiatehokkuutta Pingvin Kotilämpö -laitteet ovat tarkoitettu saneerauslaitteiksi ilmalämmitettyihin kohteisiin, joissa halutaan parantaa ja uudistaa talon ilmalämmitys- ja ilmanvaihtolaitteisto. Pingvin Kotilämpö -laitteiden sijoituspaikka on lämpimässä tilassa (yli +5 C). Tällainen tila on tyypillisesti apukeittiö, kodinhoitohuone tms. Pingvin Kotilämpö -laite asennetaan vanhan ilmalämmityslaitteen tilalle samaan paikkaan ja liitetään pienin muutoksin vanhaan ilmanvaihtoputkistoon. Pingvin Kotilämpö on kuorensa alla täysin moderni kapine. Siinä on energiatehokkaat tasavirtapuhaltimet ja tehokas lämmön talteenotto.vanhan laitteen ristivirtalämmönsiirtimen sijaan Pingvin Kotilämmössä on Enervent-ilmanvaihtolaitteista tuttu pyörivä lämmönsiirrin, jolla on yli 80 prosentin hyötysuhde. Pingvin Kotilämpö -laitteessa on monipuolinen säätöjärjestelmä. Säätöjärjestelmä ohjaa laitekokonaisuutta automaattisesti. Asukkaiden ei juurikaan tarvitse itse puuttuua ohjaukseen. Laite huomioi sisäilman kosteus- ja hiilidioksitasoja* ja tehostaa ilmanvaihtoa tarvittaessa. Laitetta on myös mahdollista ohjata Internetin välityksellä. * Anturit lisävarusteita. Pingvin Kotilämpö Pingvin Kotilämpö Tuotenumero LVI-numero Tuotenimi Vesikiertoinen Jäähdytyspatteri Hinta alv 0 % Hinta alv 24 % jälkilämmitin P Pingvin Kotilämpö W 60/40 C eair Sis.rak , ,00 P Pingvin Kotilämpö E 9 kw eair , ,00 P Pingvin Kotilämpö X-E 9 kw eair , ,32 Lisähinta vaihtoehtoiselle 12 kw sähkölämmitin E ja X-E malleihin 218,00 270,32 Lisähinta vaihtoehtoiselle 15 kw sähkölämmitin E ja X-E malleihin 437,00 541,88 Lisähinta vaihtoehtoiselle 45/35 C vesilämmitin W malleihin ( ) 546,00 677,04 Lisävarusteet MD-ohjausjärjestelmä K eair ohjain. Paketti sisältää ohjaimen, seinätelineen ja 20 m kaapelin 414,00 513,36 K eair verkkovirtalaturi 26,00 32,24 K CO 2 hiilidioksidilähetin huoneeseen 0-10 V / 24 V 232,00 287,68 K CO 2 hiilidioksidilähetin näytöllä huoneeseen 0-10 V / 24 V 268,00 332,32 M Sisäänrakennettu CO 2 hiilidioksidianturi T ,00 241,80 K CO hiilimonoksidianturi 380,00 471,20 K %RH kosteuslähetin 0-10 V / 24 V 118,00 146,32 K % RH kosteuslähetin näytöllä KLH 100-N 150,00 186,00 K Painonappi ylipaine takkakytkin /tehostus 25,00 31,00 K Kaksoispainike kotona/poissa + tehostus 30,00 37,20 M Jatkoaikapainike LAP5 126,00 156,24 K Paine-erokytkin Pa (liesituulettimen/keskuspölynimurin indikointi) 36,00 44,64 K Paine-erolähetin Pa 0-10 V / 24 V (suodattimille, kanavapaine) 160,00 198,40 K Läsnäoloanturi LA14 69,00 85,56 K Huonelämpötila-anturi 25,00 31,00 K KNX väyläsovitin 959, ,16 K Sulkupelti Ø 125 mm (ilman eristystä, tiiveysluokka 3) 86,00 106,64 K Sulkupelti Ø 160 mm (ilman eristystä, tiiveysluokka 3) 138,00 171,12 K Sulkupelti Ø 200 mm (ilman eristystä, tiiveysluokka 3) 151,00 187,24 K Sulkupelti Ø 250 mm (ilman eristystä, tiiveysluokka 3) 166,00 205,84 K Peltimoottori jousipalautuksella 230 VAC, 4 Nm 210,00 260,40 K Manometri Pa kalvotoiminen, osoittava (LTO:lle, suodattimille) 90,00 111,60 16 Hinnasto 2015

17 Piccolo ja Liggolo LIESIKUPUUN YHDISTETTÄVÄ ILMANVAIHTO- LAITE

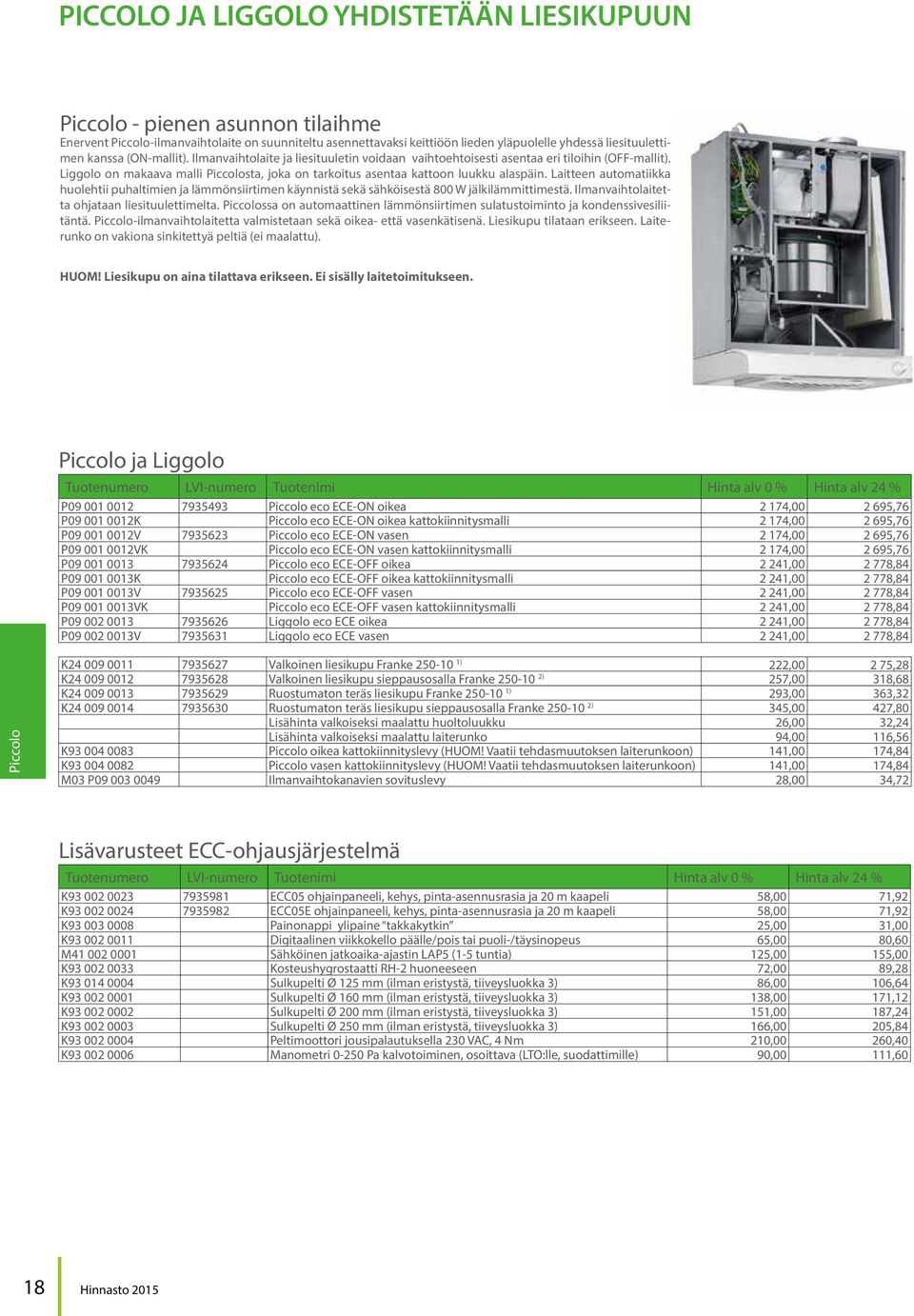

18 PICCOLO JA LIGGOLO YHDISTETÄÄN LIESIKUPUUN Piccolo - pienen asunnon tilaihme Enervent Piccolo-ilmanvaihtolaite on suunniteltu asennettavaksi keittiöön lieden yläpuolelle yhdessä liesituulettimen kanssa (ON-mallit). Ilmanvaihtolaite ja liesituuletin voidaan vaihtoehtoisesti asentaa eri tiloihin (OFF-mallit). Liggolo on makaava malli Piccolosta, joka on tarkoitus asentaa kattoon luukku alaspäin. Laitteen automatiikka huolehtii puhaltimien ja lämmönsiirtimen käynnistä sekä sähköisestä 800 W jälkilämmittimestä. Ilmanvaihtolaitetta ohjataan liesituulettimelta. Piccolossa on automaattinen lämmönsiirtimen sulatustoiminto ja kondenssivesiliitäntä. Piccolo-ilmanvaihtolaitetta valmistetaan sekä oikea- että vasenkätisenä. Liesikupu tilataan erikseen. Laiterunko on vakiona sinkitettyä peltiä (ei maalattu). HUOM! Liesikupu on aina tilattava erikseen. Ei sisälly laitetoimitukseen. Piccolo ja Liggolo P Piccolo eco ECE-ON oikea 2 174, ,76 P K Piccolo eco ECE-ON oikea kattokiinnitysmalli 2 174, ,76 P V Piccolo eco ECE-ON vasen 2 174, ,76 P VK Piccolo eco ECE-ON vasen kattokiinnitysmalli 2 174, ,76 P Piccolo eco ECE-OFF oikea 2 241, ,84 P K Piccolo eco ECE-OFF oikea kattokiinnitysmalli 2 241, ,84 P V Piccolo eco ECE-OFF vasen 2 241, ,84 P VK Piccolo eco ECE-OFF vasen kattokiinnitysmalli 2 241, ,84 P Liggolo eco ECE oikea 2 241, ,84 P V Liggolo eco ECE vasen 2 241, ,84 Piccolo K Valkoinen liesikupu Franke ) 222, ,28 K Valkoinen liesikupu sieppausosalla Franke ) 257,00 318,68 K Ruostumaton teräs liesikupu Franke ) 293,00 363,32 K Ruostumaton teräs liesikupu sieppausosalla Franke ) 345,00 427,80 Lisähinta valkoiseksi maalattu huoltoluukku 26,00 32,24 Lisähinta valkoiseksi maalattu laiterunko 94,00 116,56 K Piccolo oikea kattokiinnityslevy (HUOM! Vaatii tehdasmuutoksen laiterunkoon) 141,00 174,84 K Piccolo vasen kattokiinnityslevy (HUOM! Vaatii tehdasmuutoksen laiterunkoon) 141,00 174,84 M03 P Ilmanvaihtokanavien sovituslevy 28,00 34,72 Lisävarusteet ECC-ohjausjärjestelmä K ECC05 ohjainpaneeli, kehys, pinta-asennusrasia ja 20 m kaapeli 58,00 71,92 K ECC05E ohjainpaneeli, kehys, pinta-asennusrasia ja 20 m kaapeli 58,00 71,92 K Painonappi ylipaine takkakytkin 25,00 31,00 K Digitaalinen viikkokello päälle/pois tai puoli-/täysinopeus 65,00 80,60 M Sähköinen jatkoaika-ajastin LAP5 (1-5 tuntia) 125,00 155,00 K Kosteushygrostaatti RH-2 huoneeseen 72,00 89,28 K Sulkupelti Ø 125 mm (ilman eristystä, tiiveysluokka 3) 86,00 106,64 K Sulkupelti Ø 160 mm (ilman eristystä, tiiveysluokka 3) 138,00 171,12 K Sulkupelti Ø 200 mm (ilman eristystä, tiiveysluokka 3) 151,00 187,24 K Sulkupelti Ø 250 mm (ilman eristystä, tiiveysluokka 3) 166,00 205,84 K Peltimoottori jousipalautuksella 230 VAC, 4 Nm 210,00 260,40 K Manometri Pa kalvotoiminen, osoittava (LTO:lle, suodattimille) 90,00 111,60 18 Hinnasto 2015

19 Enervent CHG Esilämmitys ja -jäähdytys ilmanvaihtolaitteelle maapiirin liuoksella CHG Hinnasto

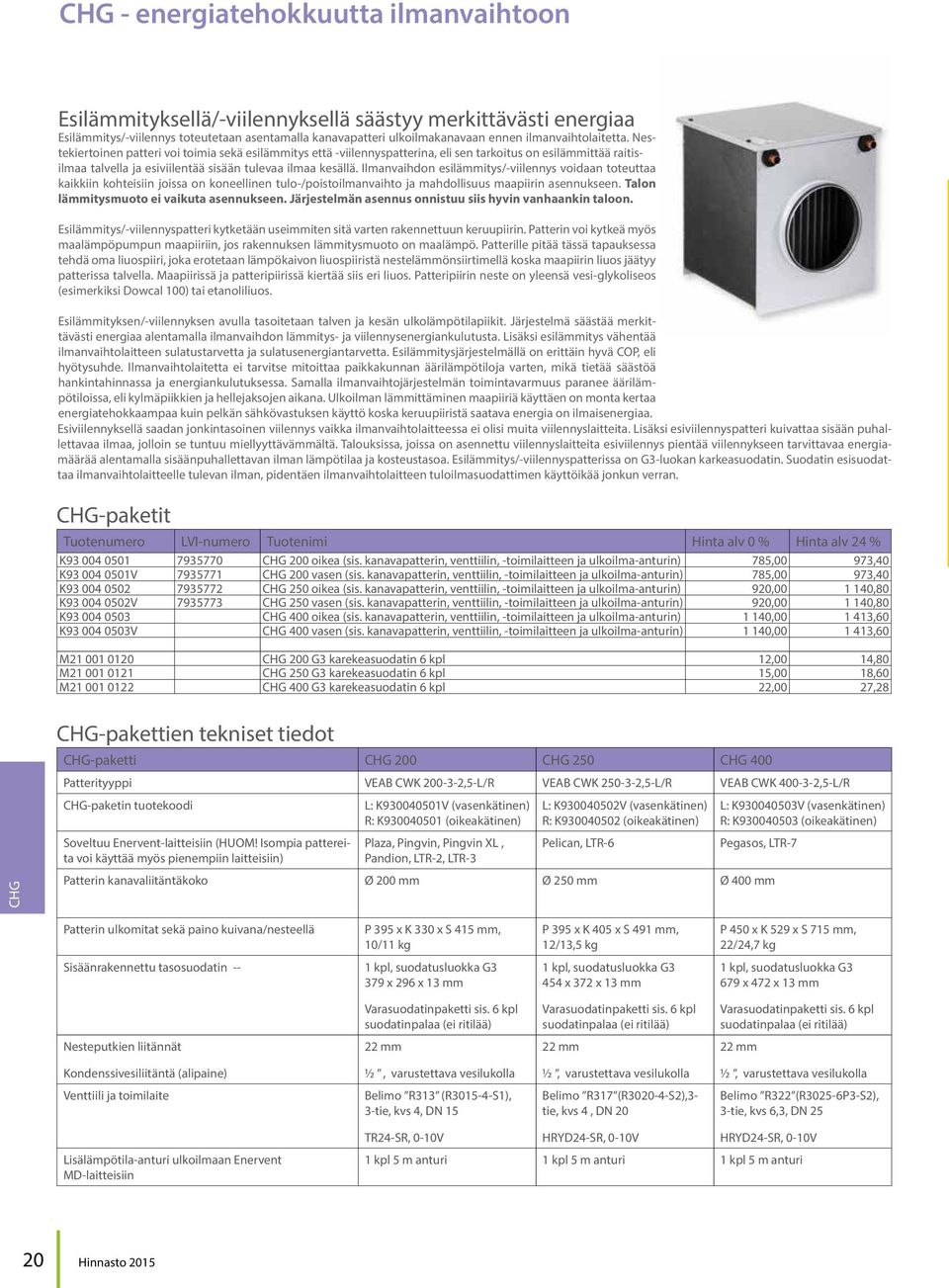

20 CHG - energiatehokkuutta ilmanvaihtoon Esilämmityksellä/-viilennyksellä säästyy merkittävästi energiaa Esilämmitys/-viilennys toteutetaan asentamalla kanavapatteri ulkoilmakanavaan ennen ilmanvaihtolaitetta. Nestekiertoinen patteri voi toimia sekä esilämmitys että -viilennyspatterina, eli sen tarkoitus on esilämmittää raitisilmaa talvella ja esiviilentää sisään tulevaa ilmaa kesällä. Ilmanvaihdon esilämmitys/-viilennys voidaan toteuttaa kaikkiin kohteisiin joissa on koneellinen tulo-/poistoilmanvaihto ja mahdollisuus maapiirin asennukseen. Talon lämmitysmuoto ei vaikuta asennukseen. Järjestelmän asennus onnistuu siis hyvin vanhaankin taloon. Esilämmitys/-viilennyspatteri kytketään useimmiten sitä varten rakennettuun keruupiirin. Patterin voi kytkeä myös maalämpöpumpun maapiiriin, jos rakennuksen lämmitysmuoto on maalämpö. Patterille pitää tässä tapauksessa tehdä oma liuospiiri, joka erotetaan lämpökaivon liuospiiristä nestelämmönsiirtimellä koska maapiirin liuos jäätyy patterissa talvella. Maapiirissä ja patteripiirissä kiertää siis eri liuos. Patteripiirin neste on yleensä vesi-glykoliseos (esimerkiksi Dowcal 100) tai etanoliliuos. Esilämmityksen/-viilennyksen avulla tasoitetaan talven ja kesän ulkolämpötilapiikit. Järjestelmä säästää merkittävästi energiaa alentamalla ilmanvaihdon lämmitys- ja viilennysenergiankulutusta. Lisäksi esilämmitys vähentää ilmanvaihtolaitteen sulatustarvetta ja sulatusenergiantarvetta. Esilämmitysjärjestelmällä on erittäin hyvä COP, eli hyötysuhde. Ilmanvaihtolaitetta ei tarvitse mitoittaa paikkakunnan äärilämpötiloja varten, mikä tietää säästöä hankintahinnassa ja energiankulutuksessa. Samalla ilmanvaihtojärjestelmän toimintavarmuus paranee äärilämpötiloissa, eli kylmäpiikkien ja hellejaksojen aikana. Ulkoilman lämmittäminen maapiiriä käyttäen on monta kertaa energiatehokkaampaa kuin pelkän sähkövastuksen käyttö koska keruupiiristä saatava energia on ilmaisenergiaa. Esiviilennyksellä saadan jonkintasoinen viilennys vaikka ilmanvaihtolaitteessa ei olisi muita viilennyslaitteita. Lisäksi esiviilennyspatteri kuivattaa sisään puhallettavaa ilmaa, jolloin se tuntuu miellyyttävämmältä. Talouksissa, joissa on asennettu viilennyslaitteita esiviilennys pientää viilennykseen tarvittavaa energiamäärää alentamalla sisäänpuhallettavan ilman lämpötilaa ja kosteustasoa. Esilämmitys/-viilennyspatterissa on G3-luokan karkeasuodatin. Suodatin esisuodattaa ilmanvaihtolaitteelle tulevan ilman, pidentäen ilmanvaihtolaitteen tuloilmasuodattimen käyttöikää jonkun verran. CHG-paketit K CHG 200 oikea (sis. kanavapatterin, venttiilin, -toimilaitteen ja ulkoilma-anturin) 785,00 973,40 K V CHG 200 vasen (sis. kanavapatterin, venttiilin, -toimilaitteen ja ulkoilma-anturin) 785,00 973,40 K CHG 250 oikea (sis. kanavapatterin, venttiilin, -toimilaitteen ja ulkoilma-anturin) 920, ,80 K V CHG 250 vasen (sis. kanavapatterin, venttiilin, -toimilaitteen ja ulkoilma-anturin) 920, ,80 K CHG 400 oikea (sis. kanavapatterin, venttiilin, -toimilaitteen ja ulkoilma-anturin) 1 140, ,60 K V CHG 400 vasen (sis. kanavapatterin, venttiilin, -toimilaitteen ja ulkoilma-anturin) 1 140, ,60 M CHG 200 G3 karekeasuodatin 6 kpl 12,00 14,80 M CHG 250 G3 karekeasuodatin 6 kpl 15,00 18,60 M CHG 400 G3 karekeasuodatin 6 kpl 22,00 27,28 CHG CHG-pakettien tekniset tiedot CHG-paketti CHG 200 CHG 250 CHG 400 Patterityyppi VEAB CWK ,5-L/R VEAB CWK ,5-L/R VEAB CWK ,5-L/R CHG-paketin tuotekoodi Soveltuu Enervent-laitteisiin (HUOM! Isompia pattereita voi käyttää myös pienempiin laitteisiin) L: K V (vasenkätinen) R: K (oikeakätinen) Plaza, Pingvin, Pingvin XL, Pandion, LTR-2, LTR-3 L: K V (vasenkätinen) R: K (oikeakätinen) Pelican, LTR-6 Patterin kanavaliitäntäkoko Ø 200 mm Ø 250 mm Ø 400 mm L: K V (vasenkätinen) R: K (oikeakätinen) Pegasos, LTR-7 Patterin ulkomitat sekä paino kuivana/nesteellä P 395 x K 330 x S 415 mm, 10/11 kg 1 kpl, suodatusluokka G3 379 x 296 x 13 mm P 395 x K 405 x S 491 mm, 12/13,5 kg 1 kpl, suodatusluokka G3 454 x 372 x 13 mm P 450 x K 529 x S 715 mm, 22/24,7 kg 1 kpl, suodatusluokka G3 679 x 472 x 13 mm Sisäänrakennettu tasosuodatin -- Varasuodatinpaketti sis. 6 kpl suodatinpalaa (ei ritilää) 22 mm Varasuodatinpaketti sis. 6 kpl suodatinpalaa (ei ritilää) 22 mm Varasuodatinpaketti sis. 6 kpl suodatinpalaa (ei ritilää) 22 mm Nesteputkien liitännät Kondenssivesiliitäntä (alipaine) Venttiili ja toimilaite ½, varustettava vesilukolla Belimo R313 (R S1), 3-tie, kvs 4, DN 15 ½, varustettava vesilukolla Belimo R317 (R S2),3- tie, kvs 4, DN 20 ½, varustettava vesilukolla Belimo R322 (R3025-6P3-S2), 3-tie, kvs 6,3, DN 25 Lisälämpötila-anturi ulkoilmaan Enervent MD-laitteisiin TR24-SR, 0-10V HRYD24-SR, 0-10V HRYD24-SR, 0-10V 1 kpl 5 m anturi 1 kpl 5 m anturi 1 kpl 5 m anturi 20 Hinnasto 2015
