1 Sundial-aurinkolämpöjärjestelmät Tuoteohjelma 2015 Kotimaista aurinkolämpöä 100 % kotimaiset

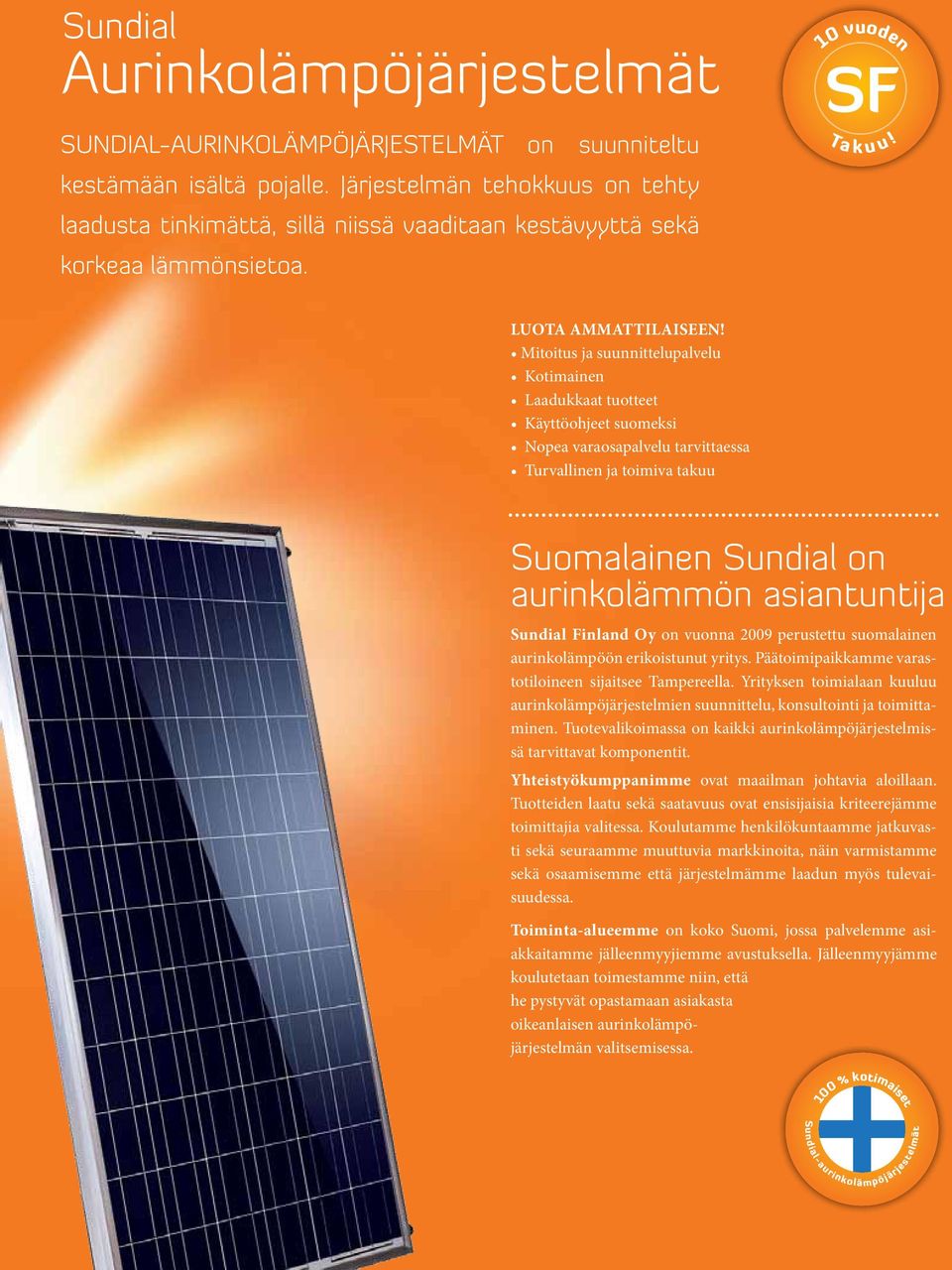

2 Sundial-aurinkolämpöjärjestelmät Sundial Aurinkolämpöjärjestelmät Sundial-aurinkolämpöjärjestelmät on suunniteltu kestämään isältä pojalle. Järjestelmän tehokkuus on tehty laadusta tinkimättä, sillä niissä vaaditaan kestävyyttä sekä korkeaa lämmönsietoa. 10 vuoden SF! Ta k u u Luota ammattilaiseen! Mitoitus ja suunnittelupalvelu Kotimainen Laadukkaat tuotteet Käyttöohjeet suomeksi Nopea varaosapalvelu tarvittaessa Turvallinen ja toimiva takuu Suomalainen Sundial on aurinkolämmön asiantuntija Sundial Finland Oy on vuonna 2009 perustettu suomalainen aurinkolämpöön erikoistunut yritys. Päätoimipaikkamme varastotiloineen sijaitsee Tampereella. Yrityksen toimialaan kuuluu aurinkolämpöjärjestelmien suunnittelu, konsultointi ja toimittaminen. Tuotevalikoimassa on kaikki aurinkolämpöjärjestelmissä tarvittavat komponentit. Yhteistyökumppanimme ovat maailman johtavia aloillaan. Tuotteiden laatu sekä saatavuus ovat ensisijaisia kriteerejämme toimittajia valitessa. Koulutamme henkilökuntaamme jatkuvasti sekä seuraamme muuttuvia markkinoita, näin varmistamme sekä osaamisemme että järjestelmämme laadun myös tulevaisuudessa. Toiminta-alueemme on koko Suomi, jossa palvelemme asiakkaitamme jälleenmyyjiemme avustuksella. Jälleenmyyjämme koulutetaan toimestamme niin, että he pystyvät opastamaan asiakasta oikeanlaisen aurinkolämpöjärjestelmän valitsemisessa. 100 % kotimaiset

3 Asennusvalmiit Sundial-aurinkolämpöpaketit Asennusvalmiit paketit, kaikki keräimiltä pumppuryhmälle. Kukin Sundial-aurinkolämpöpaketti sisältää: Aurinkolämpökeräimet Kattoasennussarja Pumppuryhmä ohjausautomatiikalla Paisunta-astia Solar + seinäteline SF Lämmönsiirtoneste Kytkentäsarja keräimille Solar - kutistesukka Rahtikulut Sundial SF 3 -paketit Sundial SF 3 -aurinkolämpöpaketit ovat vaalmiiksi koottuja aurinkolämpöjärjestelmiä. Voit valita Sundial-pakettiisi kahdesta kahdeksaan keräintä. Kukin SF 3-paketti sisältää: Kotimaiset Sundial SF3 Aurinkolämpökeräimet Kotimainen kattoasennussarja, asennusvalmis sarja kiinnitystarvikkeineen Pumppuryhmä ohjausautomatiikalla, täydellinen pumppuryhmä varolaitteineen, PWM-pumppu Solar paisunta + seinäteline kytkentäsarjalla SF lämmönsiirtoneste, alumiinin suoja-aineella. Kytkentäsarja keräimille, tarvittavat liittimet keräimien kytkemiseen Solar kutistesukka liitosten suojaamiseen Rahtikulut, toimitus suoraan kotiovelle Sundial SF 4 -paketit Sundial SF 4 -aurinkolämpöpaketit ovat vaalmiiksi koottuja aurinkolämpöjärjestelmiä. Voit valita Sundial-pakettiisi kahdesta kahdeksaan keräintä. Suuremmat pakettiratkaisut tarjoamme pyynnöstä. Kysy lisää! Kukin SF 4-paketti sisältää: EU:ssa valmistetut aurinkolämpökeräimet Kotimainen kattoasennussarja, asennusvalmis sarja kiinnitystarvikkeineen Pumppuryhmä ohjausautomatiikalla, täydellinen pumppuryhmä varolaitteineen, PWM-pumppu Solar paisunta + seinäteline kytkentäsarjalla SF lämmönsiirtoneste, alumiinin suoja-aineella. Kytkentäsarja keräimille, tarvittavat liittimet keräimien kytkemiseen Solar kutistesukka liitosten suojaamiseen Rahtikulut, toimitus suoraan kotiovelle

4 Sundial Aurinkokeräimet Sundial - Aurinkolämpökeräimet on kehitetty ja valmistettu tarkan laatuohjelman mukaisesti. Sundial Aurinkolämpökeräin on turvallinen valinta. Sundial SF 3 Sundial SF3 on markkinoiden tehokkain aurinkokeräin. Täysalumiinen direct flow -absorberi ainutlaatuisella pinnoitteella. Valmistettu Suomessa, 10v takuu 10 vuoden SF3! Ta k u u SF3-keräimen lämmönkeräyshyötysuhde on tutkitusti markkinoiden paras. Tehokas Sundial SF3 on pinnoitettu korroosiota ja korkeita lämpötiloja kestävällä, patentoidulla MEMO PVD -absorptiopinnoitteella, jonka erinomaisten optisten ominaisuuksien ansiosta lämmönkeräys on huippuluokkaa. Keräimen alumiinipohjainen Direct Flow -siirtonestemenetelmä lisää keräystehoa entisestään. Yhdessä huolellisen järjestelmäsuunnittelun ja SF3:n huipputeknologian kanssa päästään markkinoiden parhaaseen hyötysuhteeseen. Keräimen kehikko on valmistettu pohjoisiin olosuhteisiin sopivasta anonisoidusta alumiinista ja iskun- sekä lämmönkestävistä kulmaelementeista. Keräin on eristetty 50 mm aurinkokeräinkäyttöön hyväksytyllä mineraalivillalla. Keräinpinta on päällystetty alumiinipohjaisella, korroosionkestävällä HyLife -päällysteellä, joka koostuu kolmesta tyhjiöplasmamenetelmän avulla valmistetusta nanokerroksesta. Keräintä suojaa lämpökäsitelty 3.2 mm iskunkestävä Sunarc turvalasi. Kehys, lasikansi ja kulmapalat on liimattu toisiinsa korkeita lämpötiloja ja UVsateilyä kestävällä liimalla, minkä ansiosta keräimen rakenne on vesitiivis ja tukeva. Asennus onnistuu helposti keräimille suunnitellun kotimaisen asennussarjan avulla. Sundial SF4 10 vuoden SF4! Ta k u u Sundial SF4 on euroopassa valmistettu laadukas aurinkolämpökerääjä. Keräimen runko on valmistettu patentoidusta anodisuojatusta alumiinista. Valmistuksessa on erityisesti kiinnitetty huomiota lämpöelämiseen sekä ilmatiiviyteen. Absorberi, keräimen tärkein osa on valmistettu alumiinilevystä joka on päällystetty korkeasti selektiivisellä Bluetec Eta Plus - pinnoitteella. Pinnoite varmistaa hyvän absorbtion eli lämpösäteilyn imeytymisen. Absortiolevy on ultraäänihitsattu alumiiniputkiin joissa lämmönsiirtoneste virtaa. Keräimellä on 10 vuoden takuu. Sundial SF10 Sundial SF10 - aurinkolämpökeräin on uusi suurkeräin, joka on suunniteltu suuriin kohteisiin, kuten kiinteistöyhtiöt, maataloudet ja aluelämpöratkaisut. Keräimessä on 10m2 aurinkokeräinpinta-alaa. Suurienkin aurinkolämpöratkaisujen asennus on helppoa ja nopeaa suurkeräimen ansiosta. 10 vuoden SF10! Ta k u u Sundial SFH Hybridikeräin Sundial SFH-300 on nykyainen hybridikeräin, jossa yhdistyy tehokas aurinkopaneeli ja sitä tukeva aurinkolämpökeräin. Aurinkolämpö ja aurinkosähkö samasta keräimestä Aurinkolämpökeräin jäähdyttää sähköpaneelia -> tuotto paranee Asennus samalle asennustelineelle Asennustilan tarve pienenee SFH-300 Hybridikeräimellä on 10 vuoden Sundial-Takuu. 10 vuoden! Ta k u u

5 Sundial lämmittää jo monessa kohteessa Alla näet muutamia esimerkkejä toteuttamistamme aurinkolämpöratkaisuista. Tutustu muihin toteutuksiimme www-sivuillamme! Ikaalinen, 18m l varaaja + puukattila Sundial SF3 R a t k a i s u Kohde on saneerauskohde, jossa aurinkolämmitystä käytetään käyttöveden, lattialämmityksen ja asuintilojen lämmitykseen. Auringon rinnalla järjestelmässä on puukattila, sekä sähkövastus varaajassa. Kohteeseen asennettiin aurinkokerääjät 07/2012 Kohteen aurinkopeitto 100% ja ! Tarkkaa päivää ei tullut laitettua ylös, mutta huhtikuun alusta syyskuun puoleen väliin on pärjätty 100% auringolla. Ja nyt lokakuussakin on aurinkoa tullut aika kiitettävästi. Mittari näyttää kwh aurinkoisille päiville lokakuussa. Normaalisti olen lämmittänyt kattilaa kahdesti päivässä, kun nyt maaliskuussa riitti yksi kerta illasta. Päiväsaikaan tarvittava energia tuli kaikki auringosta ja aurinkokeräimet jopa latasivat varajaa parhaina päivinä! Vuosi Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Hyvinkää 10m l varaaja + vesitakka 05/2013 Asuntomessut Rakennuttaja päätti hankkia päälämmönlähteeksi vesitakan ja aurinkolämpökeräimet tukemaan sen toimintaa. Passiivitalon lämpöenergiankulutus on niin pieni, ettei hän pitänyt maalämpöjärjestelmää vaihtoehtona heille. Kun kuuntelin edellisessä talossani maalämpöpumpun käynnistymisiä kesällä ajattelin, että ei tässä ole mitään järkeä. Isot sähkövehkeet lämmittävät käyttövettä, kun lapset käyvät suihkussa ja ulkolämpötila 30 astetta. Sundialin tarjoama kokonaispalvelu järjestelmän suunnittelusta toteuttamiseen oli mielestäni täydellinen. Alkukeskustelujen jälkeen pystyin jättämään asian levollisin mielin Sundialin hoitoon. He hoitivat lähes kaiken puolestani ja kun asennuspäivä tuli, oli koko järjestelmä toiminnassa iltapäivällä. Se oli kyllä huippusuoritus asuntomessuilla!

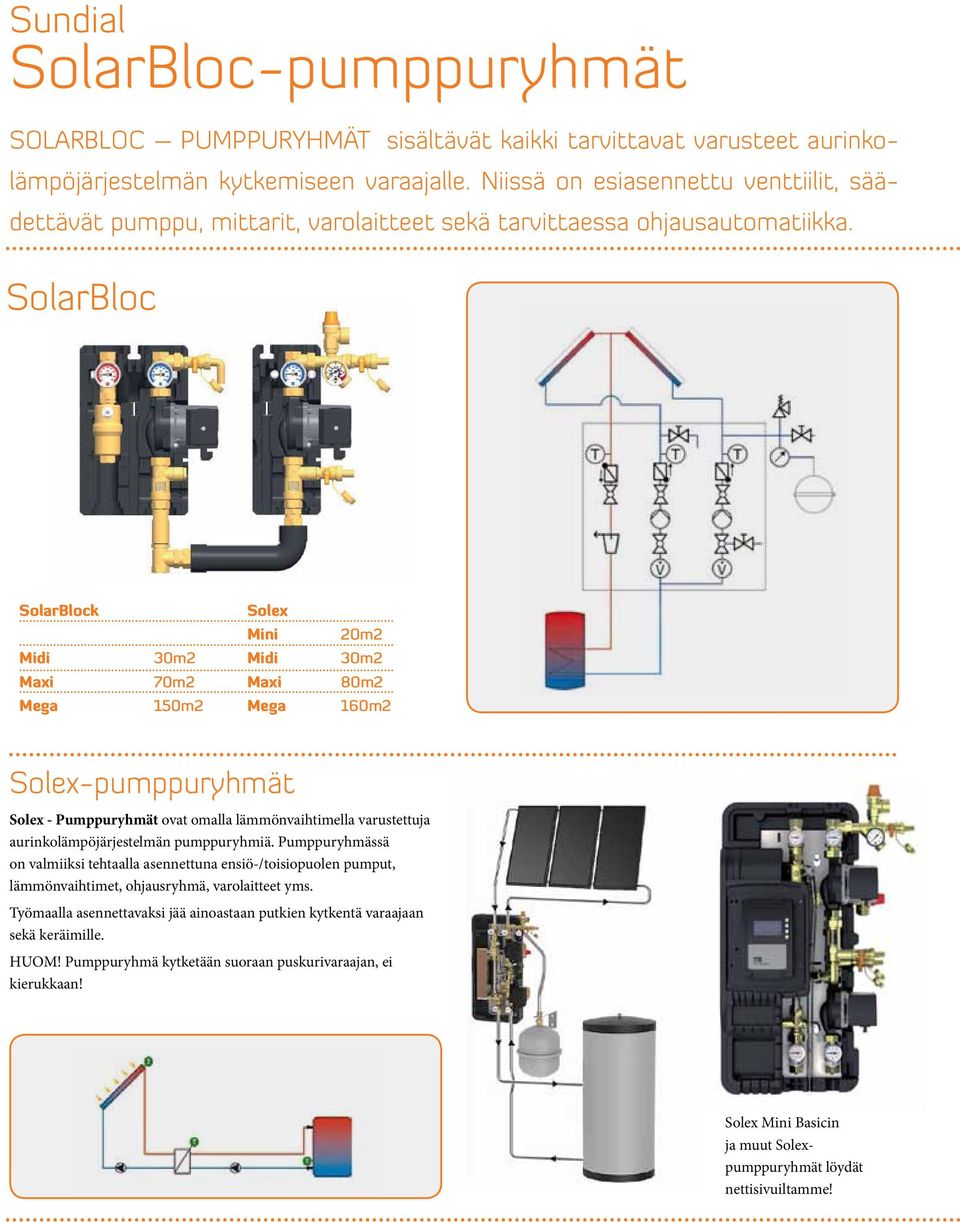

6 Sundial SolarBloc-pumppuryhmät SolarBloc pumppuryhmät sisältävät kaikki tarvittavat varusteet aurinkolämpöjärjestelmän kytkemiseen varaajalle. Niissä on esiasennettu venttiilit, säädettävät pumppu, mittarit, varolaitteet sekä tarvittaessa ohjausautomatiikka. SolarBloc SolarBlock Solex Mini 20m2 Midi 30m2 Midi 30m2 Maxi 70m2 Maxi 80m2 Mega 150m2 Mega 160m2 Solex-pumppuryhmät Solex Valitse - Pumppuryhmät Premium! ovat omalla lämmönvaihtimella varustettuja aurinkolämpöjärjestelmän pumppuryhmiä. Pumppuryhmässä on valmiiksi tehtaalla asennettuna ensiö-/toisiopuolen pumput, lämmönvaihtimet, ohjausryhmä, varolaitteet yms. Työmaalla asennettavaksi jää ainoastaan putkien kytkentä varaajaan sekä keräimille. HUOM! Pumppuryhmä kytketään suoraan puskurivaraajan, ei kierukkaan! Solex Mini Basicin ja muut Solexpumppuryhmät löydät nettisivuiltamme!

7 Sundialilta saat monipuoliset ja modernit pumppuryhmäratkaisut. Kysy lisää lähimmältä jälleenmyyjältä. Valitse premium! PWM pumppu virtausmittari digitaalinen lämpötilamittaus tarkka energian mittaus Network-paketti Seuraa järjestelmää reaaliajassa! Dataloggaus, historiatiedot, lämpökäyrät Paketti sisältää myös Resol automatiikan, Vbus Datalogger Paw-pumppuryhmät Laaja valikoima pumppuryhmiä erilaisiin lämmönjakoratkaisuihin. Helppo ja nopea asennus Design-eristykset Wilo / Grundfos pumput 5 vuoden tehdastakuu Koot DN20 - DN50

8 Nanosun Lämmönsiirtoputket Edustamme Aktaruksen valmistamaa Nanosun - Siirtoputkea. Putken tekee erityiseksi sen eristemateriaali, joka ainoana markkinoilla olevana tuotteena kestää aurinkolämpöjärjestelmän vaativat lämpötilat jopa +200 C jatkuvaa lämpöä). Nanosun-lämmönsiirto Nanosun DN 16 Nanosun DN 20 Ylivoimaisilla ominaisuuksilla varustettu eristetty siirtoputki erilaisiin käyttökohteisiin. Aurinkolämpö (Lämmön /UV säteilyn kesto) Jäähdytysjärjestelmät (kondenssisuojattu) Lämmitysjärjestelmät (Ylivoimainen eristyskyky / pieni halkaisija) Max. 4kpl (8m 2 ) keräimiä Nanosun DN 25 Ylivoimaisilla ominaisuuksilla varustettu eristetty siirtoputki erilaisiin käyttökohteisiin. Aurinkolämpö (Lämmön /UV säteilyn kesto) Jäähdytysjärjestelmät (kondenssisuojattu) Lämmitysjärjestelmät (Ylivoimainen eristyskyky / pieni halkaisija) Max. 9kpl (18m 2 ) keräimiä Ylivoimaisilla ominaisuuksilla varustettu eristetty siirtoputki erilaisiin käyttökohteisiin. Aurinkolämpö (Lämmön /UV säteilyn kesto Jäähdytysjärjestelmät (kondenssisuojattu) Lämmitysjärjestelmät (Ylivoimainen eristyskyky / pieni halkaisija) Max. 20kpl (40m 2 ) keräimiä Easyclick-liittimet Easyclick - siirtoputken liittimillä siirtoputki yhdistetään helposti mihin tahansa putken osaan. Liittimien käyttö onnistuu helposti ilman erillisiä työkaluja. Katso kaikki liitinkoot nettisivulitamme! Sundial Samsolar -aurinkoilmalämmittimet Aurinkoilmalämmittimellä saat kesämökkisi asuintiloista poistettua kosteutta, jolloin ns. mökkihaju poistuu. UUTUUS! Ilmanvaihdon tehostamiseksi suosittelemme Sam-Vent poistoilmapuhallinta jolla voit poistaa asunnostasi ilmaa ja ilmanvaihto toteutuu oikein. Sundial Samsolar tuottaa lämmintä ilmaa asuntoosi ja Sundial Sam-vent poistaa kylmää ja kosteaa ilmaa asunnostasi. Valmistettu Suomessa, takuu 2 vuotta. Lue lisää nettisivuiltamme!

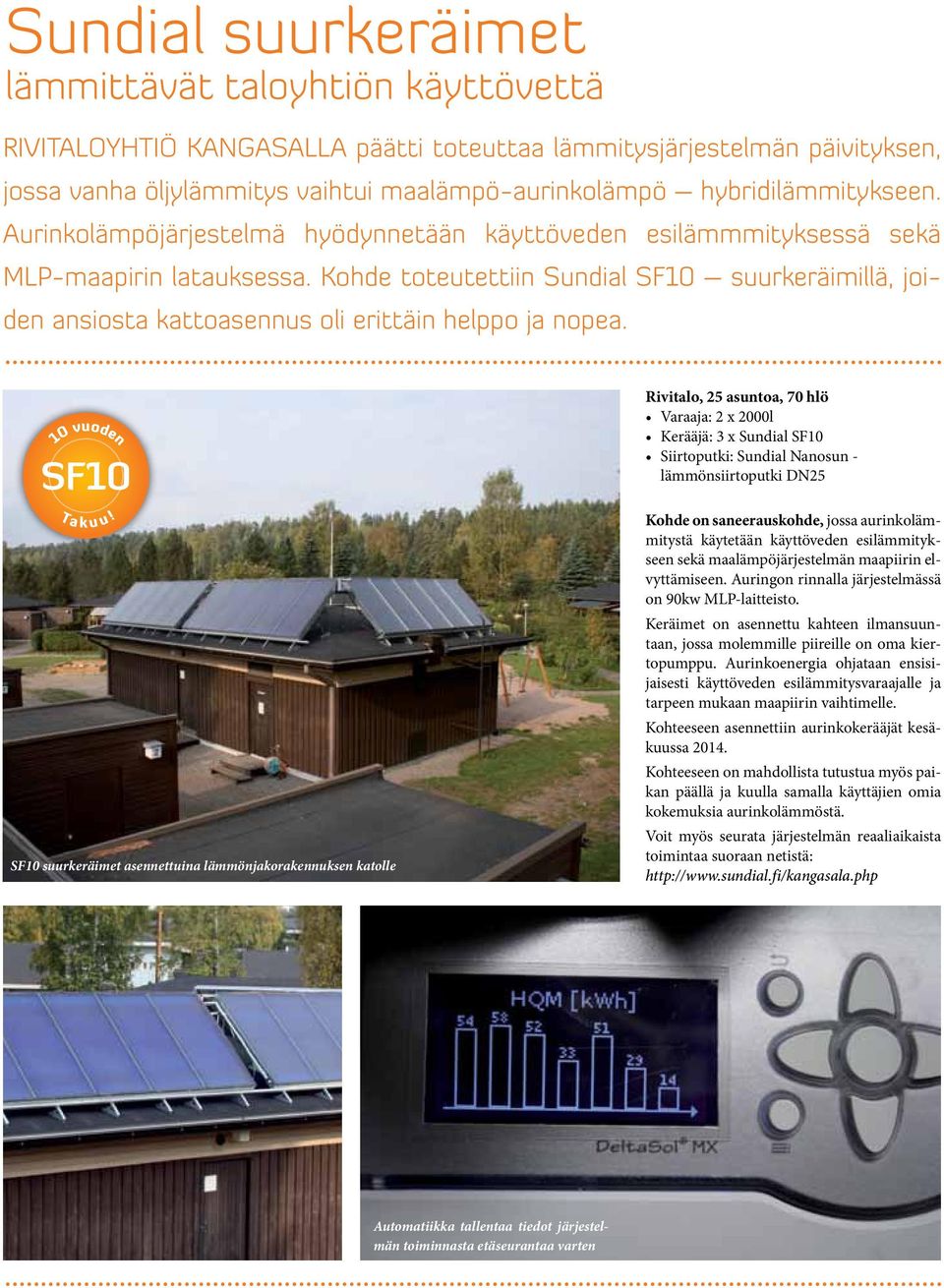

9 Sundial suurkeräimet lämmittävät taloyhtiön käyttövettä rivitaloyhtiö kangasalla päätti toteuttaa lämmitysjärjestelmän päivityksen, jossa vanha öljylämmitys vaihtui maalämpö-aurinkolämpö hybridilämmitykseen. Aurinkolämpöjärjestelmä hyödynnetään käyttöveden esilämmmityksessä sekä MLP-maapirin latauksessa. Kohde toteutettiin Sundial SF10 suurkeräimillä, joiden ansiosta kattoasennus oli erittäin helppo ja nopea. 10 vuoden SF10! Ta k u u SF10 suurkeräimet asennettuina lämmönjakorakennuksen katolle Rivitalo, 25 asuntoa, 70 hlö Varaaja: 2 x 2000l Kerääjä: 3 x Sundial SF10 Siirtoputki: Sundial Nanosun - lämmönsiirtoputki DN25 Kohde on saneerauskohde, jossa aurinkolämmitystä käytetään käyttöveden esilämmitykseen sekä maalämpöjärjestelmän maapiirin elvyttämiseen. Auringon rinnalla järjestelmässä on 90kw MLP-laitteisto. Keräimet on asennettu kahteen ilmansuuntaan, jossa molemmille piireille on oma kiertopumppu. Aurinkoenergia ohjataan ensisijaisesti käyttöveden esilämmitysvaraajalle ja tarpeen mukaan maapiirin vaihtimelle. Kohteeseen asennettiin aurinkokerääjät kesäkuussa Kohteeseen on mahdollista tutustua myös paikan päällä ja kuulla samalla käyttäjien omia kokemuksia aurinkolämmöstä. Voit myös seurata järjestelmän reaaliaikaista toimintaa suoraan netistä: Automatiikka tallentaa tiedot järjestelmän toiminnasta etäseurantaa varten

10 Sundial Hybridiratkaisut Aurinkolämpö ja puu- tai öljykattila tai vesitakka Aurinkolämpö ja maalämpö Auringolla ladataan varaajaa, jota lämmitetään myös toisella lämmönlähteellä. Esim. Öljykattila, puukattila, vesitakka tai suorasähkö. Auringolla ladataan ensisijaisesti varaajaa. Voidaan käyttää myös maapiirin lämmityksessä. Aurinkokeräimet uima-altaan lämmitykseen Hyödynnä aurinkolämpöjärjestelmää myös uima-altaan lämmityksessä! Uima-altaan lämmittäminen pidentää altaan käyttöaikaa merkittävästi keväästä myöhäiseen syksyyn. Altaassa käytettävä matala lämpötila on erittäin hyvä käyttökohde aurinkolämmölle ja aurinkokeräimet toimivat korkealla hyötysuhteella. Aurinkokeräimet voidaan helposti liittää lämmittämään myös uima-allasta. Sundial Allaspaketti on valmis kokonaisuus, joka on suunniteltu liitettäväksi Sundial Aurinkolämpöjärjestelmään. Järjestelmän automatiikka ohjaa ylijäävän lämmön altaan lämmitykseen ja saat kaiken hyödyn irti auringosta.

11 Miten tunnistan Hyvän aurinkokeräimen? Tasokkaan aurinkokeräimen tunnistat seuraavista ominaisuuksista: Hyötysuhde: keräimen tehokkuus ilmaistaan hyötysuhdekäyrässä Hyvä absorptiokyky (absorptio >95%) Pieni emissio (<5%+-2) Hyvä lämmöneristys (min mm) Hyvä paineen kesto (min. 10bar) Solar Keymark Sertifikaatti

12 Tietoa Aurinkolämmöstä Aurinkoenergiaa voidaan hyödyntää tehokkaasti kiinteistöjen lämmitykseen sekä lämpimän käyttöveden tuottamiseen. Suomessa saatava aurinkosäteily on 1000 kwh /m 2 vuodessa. Aurinkolämpöjärjestelmän tuotto on n. 20% kokonaisenergian tarpeesta ja 50% vuotuisesta lämpimän käyttöveden tuotannosta. Joulukuu Marraskuu Lokakuu Syyskuu Elokuu Heinäkuu Kesäkuu Toukokuu Huhtikuu Maaliskuu Helmikuu Tammikuu Saksa, Hampuri Suomi, Tampere Aurinkolämpöenergian jakaantuminen eri kuukausille Suomessa ja Saksassa. Suomessa energiaa on saatavilla jopa enemmän kuin Saksassa, jossa tällä hetkellä on asennettu aurinkolämpöä 40 kertaa enemmän / asukas kuin Suomessa. Ohjeellinen mitoitustaulukko (120m 2, lattialämpö, 2+2 hlö) Aurinkokeräimiä Varaajakoko 4m l 6m l 8m l 10m l 12m l 16m l Aurinkolämmön tärkeimmät edut Aurinkolämpö säästää merkittävästi lämmityskuluissa Aurinkolämpö vähentää CO2-päästöjä kustannustehokkaasti Aurinkolämpö säästää uusiutumattomia luonnonvaroja Aurinkolämpö ei aiheuta saasteita Aurinkolämpö on testattu ja luotettava tapa tuottaa energiaa Aurinkolämpöjärjestelmä tuottaa asentamisen jälkeen ilmaista energiaa Aurinkolämmön polttoainetta on rajattomasti Sundial Finland Oy Myynti: Myynti valtuutettujen jälleenmyyjien kautta
