Task 1.FARM_Hyper-V Creating the virtual lab environment SharePoint-harjoitusympäristön rakentaminen

Transkriptio

1 Task 1.FARM_Hyper-V Creating the virtual lab environment SharePoint-harjoitusympäristön rakentaminen Building the Server 2012/SharePoint virtual machine Server 2012/SharePoint -virtuaalikoneen rakentaminen Students build a test environment for SharePoint 2013 laboratory exercises. Then there are two choices when continuing this exercise: 1. ALTERNATIVE 1, THE RECOMMENDED WAY: The student downloads a ready-made Server 2012 virtual image from Metropolia server and imports it to the Hyper-V. 2. ALTERNATIVE 2: The student creates a Hyper-V virtual machine, installs a Server 2012 operating system, and configures it to create an exercise environment. Opiskelijat rakentavat testiympäristön SharePoint-harjoituksia varten. Valittavissa on kaksi vaihtoehtoa: 1. VAIHTOEHTO 1, SUOSITELTAVA TAPA: Valmiiksi konfiguroitu Metropolian palvelimelta ladattu Server käyttöjärjestelmä-imago tuodaan Hyper-V-virtualisointiympäristöön. Sen jälkeen asennetaan ja konfiguroidaan Microsoft SQL Server. 2. VAIHTOEHTO 2: Aluksi luodaan Hyper-V-virtuaalikone, johon asennetaan ja konfiguroidaan Server käyttöjärjestelmä ja SQL-palvelin.

2 ALTERNATIVE 1. Adapting a ready-made virtual machine VAIHTOEHTO 1. Valmiin virtuaalikoneen käyttöönotto Opiskelijat lataavat valmiin SharePoint-testiympäristön. Ladattu virtuaalikone tuodaan Hyper-Vympäristöön. Virtuaalikoneeeseen asennetaan SQL-palvelin. Students download and import a ready-made SharePoint environment to Hyper-V. The SQL server is then installed. Huom! Jos Hyper-V ei ole aktivoitu, toimi seuraavasti. Note! If Hyper-V is not enabled, proceed as follows. Hyper-V vaatii Windows 8.x -isäntäjärjestelmältä seuraavat ominaisuudet: The following prerequisites are required to successfully run Client Hyper-V on Windows 8.1: Windows 8.x Pro or Enterprise 64 bit Operating System 64 bit processor with Second Level Address Translation (SLAT) 16 GB system RAM is recommended BIOS-level Hardware Virtualization support. Ennen aktivointia enabloidaan virtualisointi ja tarkistetaan, onko SLAT käytettävissä. Check the availability of SLAT. 1. Varmistetaan BIOS-asetuksista, että virtualisointi on enabloitu. Ensure that hardware virtualization support is turned on in the BIOS settings. 2. Talleta asetukset ja käynnistä kone normaalisti. Save the BIOS settings and boot up the machine normally. Hyper-V:n aktivoinnin yhteydessä puuttuva SLAT näkyy siten, että aktivointiruutu jää harmaaksi. Tietokoneen suorittimen ominaisuudet voidaan tarkistaa etukäteen coreinfo-sovelluksen avulla. If SLAT is missing, Hyper-V cannot be enabled. The available features of the CPU can be checked beforehand using the coreinfo utility as follows. 1. Download the coreinfo utility from Moodle ( SharePoint Server G3 Virtual Machines G3 Hyper-V Environment or SharePoint Server G2 Virtual Machines G2 Hyper-V Environment). 2. Unpack the utility e.g. c:\temp. 3. Open Command Prompt or PowerShell as Administrator. 4. Type cd c:\temp

3 5. Type coreinfo.exe /v. Task 1.FARM.v3 Huom! Jos SLAT puuttuu, voit rakentaa harjoitusympäristön Server käyttöjärjestelmän pohjalle. Ohjeet siihen löytyvät tämän harjoituksen liitteestä 1. Note! If the SLAT feature is not supported, you can perform the exercises using Server 2012 Hyper-V. The instructions to create a Server 2012 testing environment are in an appendix 1 at the end of this document. Seuraavaksi aktivoidaan Hyper-V Windows 8.x:ssä. Setting Up Hyper-V in Windows 8.x 1. Käynnistä Windows-haku (Search). At the Start Screen, swipe the right hand side of the screen and select the Search Charm. 2. Kirjoita hakuruutuun turn windows features on or off ja valitse hakutulos. Type turn windows features on or off and select that item 3. Valitse ja enabloi Hyper-V. Select and enable Hyper-V 4. Avaa Hyper-V Manager ja valitse Virtual Switch Manager. Tarkista external-virtuaalikytkimen olemassaolo. Jos external-virtuaalikytkin on jo olemassa, ota sen nimi ylös ja käytä sitä harjoituksessa! Open Hyper-V Manager. Select Virtual Switch Manager. If an external virtual switch exists already, write its name down and use it later in the exercise. 5. Muuten valitse External and click Create Virtual Switch. Otherwise select External and click Create Virtual Switch.

4 6. Give the new virtual switch name SharePoint2013 and click OK. Anna virtuaalikytkimelle nimeksi SharePoint2013 ja klikkaa OK. 7. Accept the warning by clicking Yes. Hyväksy varoitus klikkaamalla Yes. Kun Hyper-V on aktivoitu, valmis Server käyttöjärjestelmäimago tuodaan ja otetaan käyttöön seuraavasti. When Hyper-V is enabled, the ready-made operating system imago is imported as follows. 1. Avaa kansio C:\Sharepoint2013\Server 2013_Hyper-V. Jos edellisessä harjoituksessa ladattu virtuaalikone on purkamatta, pura se seuraavasti. Kaksoisklikkaa SharePoint2013.part0.exe ja pura pakatut osat kansioon C:\SharePoint2013\SharePoint2013_Hyper-V. Open folder C:\Sharepoint2013\Server 2013_Hyper-V. If the virtual machine is not unpacked, unpack it: Double-click first part SharePoint2013.part0.exe to unpack, and unpack it to C:\SharePoint2013\SharePoint2013_Hyper-V. 2. Varmistu, että kansiot Virtual Hard Disks ja Virtual Machines ovat syntyneet. Assure that the folders Virtual Hard Disks and Virtual Machines appear.

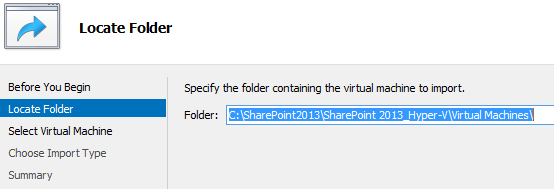

5 3. Avaa tarvittaessa Hyper-V Manager. If not open, open Hyper-V Manager. 4. Klikkaa Click Import Virtual Machine Klikkaa Next. Click Import Virtual Machine Click Next. 5. Selaa kansioon, johon purit aiemmin SharePoint2013-virtuaalikoneen (C:\SharePoint2013\SharePoint 2013_Hyper-V\Virtual Machines). Klikkaa Select Folder. Browse to the folder containing SharePoint2013 vhd (C:\SharePoint2013\SharePoint 2013_Hyper- V\Virtual Machines). Click Select Folder. 6. Klikkaa Next. Click Next.

6 7. Valitse SharePoint2013-virtuaalikone ja klikkaa Next. Select the SharePoint2013 virtual machine and click Next. 8. Klikkaa Next. Click Next. 9. Jos virtuaalisten ytimien määrä omassa Hyper-V-ympäristössäsi on pienempi kuin 4, korjaa määrä todelliseksi (tässä tapauksessa 3) ja klikkaa Next. If the following error message appears (the amount of processor is not 4), select a smaller number (e.g. 3) and click Next. 10. Klikkaa Finish. Virtuaalikone tuodaan Hyper-V:hen. Click Finish. The virtual machine is imported and can be used. 11. Valitse Sharepoint2013-virtuaalikone ja sitten Settings. Select virtual machine Sharepoint2013 and click Settings.

7 12. Valitse Processor. Säädä muistin (Startup RAM) määrä mahdollisimman suureksi. Voit joutua muuttamaan arvoa, jos virtuaalikone ei käynnisty määrittelemälläsi arvolla. Klikkaa OK. In Settings select Memory. Adjust it to the highest allowable value for Startup RAM (e.g ). You may need to try different values, if the virtual cannot be started with the defined memory. Click OK. 13. Tarkista Network Adapter -asetus. Sen pitää olla liitetty aiemmin luotuun (tai käyttöönotettuun) external-virtuaalikytkimeen. Korjaa tarvittaessa! Check the Network Adapter setting. It must be connected to the external virtual switch created earlier in the exercise. Correct if needed. 14. Käynnistä Sharepoint2013-virtuaalikone (Action Start). Start the Sharepoint2013 virtual machine (Action Start). 15. Kirjaudu sisään (Action Ctrl+Alt+Delete) domain-tunnuksella SP\Administrator (salasana Pa$$w0rd). Huom! Älä käytä näppäimistöltä Ctrl+Alt+Del-yhdistelmää. Se kohdistuu äitikoneeseen. Log in (Action Ctrl+Alt+Delete) as SP\Administrator (password Pa$$w0rd). Note! Don t use the combination Ctrl+Alt+Del in the keyboard. It goes to the host computer. 16. Jos Shutdown Event Tracker -ikkuna avautuu, klikkaa Cancel. If the Shutdown Event Tracker window appears, click Cancel. 17. Jos kokeiluversion käyttöaika on umpeutunut, näytön oikeaan alalaitaan tulee seuraava viesti-ikkuna

8 Windows Licence is expired. If the grace time is expired, the message Windows Licence is expired appears on the right bottom of the screen. 18. Avaa PowerShell. Open PowerShell. 19. Anna komento slmgr -rearm ja paina Enter. Type the command slmgr -rearm and Enter. 20. Klikkaa avautuvassa ikkunassa OK. Click OK. 21. Sammuta käyttöjärjestelmä antamalla PowerShell-ikkunassa komento shutdown -s -m \\localhost ja painamalla Enter. Type shutdown -s -m \\localhost in PowerShell to shut down the system. 22. Hyväksy ilmoitus klikkaamalla Close. Accept the shutdown by clicking Close. 23. Jatka seuraavaan kohtaan, SQL Server -asennukseen. Proceed to the SQL Server installation.

9 Configuring the Server 2012 virtual machine: Installing the SQL Server Server virtuaalikoneen konfigurointi: SQL Serverin asennus 1. Valitse Hyper-V-Managerissa virtuaalikone SharePoint2013 ja Settings. Valitse IDE Controller 1: DVD Drive. Valitse Image file, selaa kansioon C:\SharePoint2013\SQL Server 2012 SP1 ja valitse SQL Server 2012 SP1 -image. Klikkaa Open. Klikkaa OK. In Hyper-V Manager select the SharePoint2013 virtual machine. In Settings select IDE Controller 1: DVD Drive. Select Image file, browse to folder SQL Server 2012 SP1 in your own computer and select the SQL Server 2012 SP1 image. Click Open. Click OK. 2. Käynnistä SharePoint2013 -virtuaalikone (Action Start). Start the SharePoint 2013 virtual machine (Action Start). 3. Kirjaudu sisään (Action Ctrl+Alt+Delete) tunnuksella SP\Administrator (salasana Pa$$w0rd). Log in (Action Ctrl+Alt+Delete) as SP\Administrator (password Pa$$w0rd). 4. Odota, kunnes Server Manager aukeaa. If not open wait until Server Manager opens. 5. Valitse Server Managerissa Local Server. In Server Manager select Local Server.

10 6. Hae rivi IE Enhanced Security Configuration ja käännä se pois päältä klikkaamalla rivin lopussa olevaa linkkiä On ja valitsemalla kummassakin kentässä arvot Off. Klikkaa lopuksi OK. Locate item IE Enhanced Security Configuration, and turn it Off. Click OK. 7. Verkko-osoitteen tarkistaminen: Avaa PowerShell. Anna komento ipconfig Network Settings: Open PowerShell. Type ipconfig. 8. Ota ylös IPv4-osoite (tässä ). Sitä käytetään myöhemmin. Huom! Osoite riippuu käytettävissä olevasta järjestelmästä! Sulje PowerShell-ikkuna. Write down the IPv4 address. It will be used later. Note! The address depends on the current system. Close PowerShell. 9. Ennen SQL Server -asennusta varmistetaan vielä, että verkkoyhteydet ovat kunnossa. Vie kohdistin näytön oikeaan ala-tai ylänurkkaan ja valitse haku (Search). Before starting the SQL Server installation the network settings must be checked to ensure full network connectivity. Hover and select Windows Search tool. 10. Jos Internet Explorer -kuvake ei ole näkyvissä, kirjoita hakuruutuun Internet. If the Internet Explorer icon is not visible, type Internet in the search field. 11. Klikkaa hiiren oikealla Internet Explorer -kuvaketta ja valitse Pin to Taskbar. Right-click the Internet Explorer icon and select Pin to Taskbar.

11 12. Klikkaa Internet Explorer -kuvaketta. Internet Explorer avautuu. Click the Internet Explorer Icon. Internet Explorer opens. 13. Valitse tarvittaessa Use recommended security and compatibility settings ja klikkaa OK. If asked, select the Use recommended security and compatibility settings and click OK. 14. Kirjoita osoitekenttään Type in the address field e.g Jos sivu aukeaa oikein, verkkoasetukset ovat kunnossa ja siirry kohtaan 20. Muussa tapauksessa asetukset on korjattava. Tavallisesti riittää, kun nimipalvelimeen asetetaan DNS osoitteet alla olevan mukaisesti. If the page opens correctly, the network connections are ok, and you continue from step 20. Otherwise the settings need to be corrected. Usually adding DNS addresses is enough. Instructions below. 16. DNS-asetusten tarkistaminen: Avaa DNS Manager (Server Manager Tools DNS). Checking DNS Settings: Open DNS Manager (Server Manager Tools DNS). 17. Laajenna ja klikkaa hiiren oikealla SHAREPOINT2013 ja valitse Properties Forwarders. Expand SHAREPOINT2013, right-click SHAREPOINT2013 and select Properties Forwarders.

12 18. Tarkista Forwarders-osoitteet. Kuvassa ensimmäinen on erään testijärjestelmän ADSL-modeemin osoite ja kaksi seuraavaa palveluntarjoajan DNS-palvelinosoitetta (Elisa). Arvot riippuvat käytettävästä verkosta ja palveluntarjoajasta. Anna isäntäkoneella komentoikkunassa komento ipconfig /all. Näet oman isäntäsi (nykyisen järjestelmäsi) DNS-IP-osoitteet kentässä DNS Servers. Esimerkiksi Metropolian Bulelabin DNS-osoitteet ovat ja Sijoita sitten oman isäntäsi DNS-IP-osoitteet klikkaamalla ensin Edit, poistamalla kentässä jo olevat osoitteet ja syöttämällä IPosoitteet yksi kerrallaan. Check the DNS forwarders. In the picture the first address is the address of the ADSL modem and the following addresses are Internet provider s DNS addresses (Elisa) used in the test system. The values depend on the service provider and network used. Type in the host in command prompt ipconfig /all to see your current DNS IP addresses (in the field DNS Servers). The DNS addresses of Metropolia Bulelab are and Click Edit, remove the old addresses and add the current DNS IP addresses one at a time. 19. Klikkaa OK ja sulje DNS Manager. Click OK and close DNS Manager. 20. Avaa File Explorer. Open File Explorer. 21. Luo kansio C:\Temp. Create folder C:\Temp. 22. Avaa DVD Drive (D:). Open DVD Drive (D:). 23. Kopioi DVD-asemassa olevat tiedostot kansioon C:\Temp. Niitä tarvitaan myöhemmin SharePointharjoituksissa. Copy the contents of the DVD drive into C:\Temp. They are needed later during exercises.

13 24. Aloita SQL Server -asennus kaksoisklikkaamalla asennusohjelmaa setup.exe. Start SQL Server setup by double-clicking setup.exe. 25. SQL Server Installation Center aukeaa. Valitse Installation. The SQL Server Installation Center opens. Select Installation. 26. Valitse New SQL Server stand-alone installation or add features to an existing installation. Select New SQL Server stand-alone installation or add features to an existing installation. 27. Klikkaa OK, kun Setup Support Rules -ikkuna aukeaa. Valitse sitten Production Key -ikkunassa Evaluation ja klikkaa Next. When the Setup Support Rules window appears, click OK. Select the Evaluation mode in the Product key window and click Next.

14 28. Hyväksy lisenssiehdot ja klikkaa Next. Accept license terms and click Next. 29. Asenna päivitykset klikkaamalla Next. Accept Install Product Updates by clicking Next. 30. Hyväksy Setup Support Rules klikkaamalla Next. Accept the Setup Support Rules by clicking Next.

15 31. Valitse SQL Server Feature Installation ja klikkaa Next. Select the SQL Server Feature Installation option and click Next. 32. Valitse o o o o o o Database Engine Services Reporting Services - SharePoint Reporting Services Add-in for SharePoint Products Client Tools Connectivity Client Tools Backwards Compatibility Management Tools (Complete) Klikkaa sitten Next. Huom! kuvassa eivät kaikki valinnat ole välttämättä näkyvissä; tarkista tekstistä! Select o o o o o o Database Engine Services Reporting Services - SharePoint Reporting Services Add-in for SharePoint Products Client Tools Connectivity Client Tools Backwards Compatibility Management Tools (Complete)

16 Then click Next. Note! All selections are not necessarily visible in the figure! 33. Hyväksy Installation Rules klikkaamalla Next. Accept the Installation Rules by clicking Next. 34. Hyväksy Instance Configuration -oletusasetukset klikkaamalla Next. Accept default Instance Configuration by clicking Next. 35. Hyväksy Disk Space Requirements -oletusasetukset klikkaamalla Next. Accept Disk Space default settings by clicking Next.

17 36. Server Configuration -ikkuna aukeaa. Klikkaa Next The Server Configuration window opens. Click Next. 37. Database Engine Configuration -ikkuna aukeaa. Valitse Windows authentication mode, lisää SQL Server Administrator SP\Administrator klikkaamalla Add Current User, ja klikkaa Next. The Database Engine Configuration window opens. Select Windows authentication mode, add SQL Server Administrator SP\Administrator by clicking Add Current User and click Next. 38. Reporting Services Configuration -ikkuna aukeaa. Klikkaa Next. The Reporting Services Configuration window opens. Click Next.

18 39. Error Reporting -ikkuna aukeaa. Klikkaa Next. The Error Reporting window opens. Click Next. 40. Installation Configuration Rules -ikkuna aukeaa. Klikkaa Next. The Installation Configuration Rules window opens. Click Next. 41. Ready to Install Rules -ikkuna aukeaa. Klikkaa Install. The Ready to Install window opens. Click Install.

19 42. Klikkaa Close, kun asennus on valmis. When the installation is ready, click Close. 43. Sulje Installation Center. Close the Installation Center. 44. Vie kohdistin näytön oikeaan ala-tai ylänurkkaan ja klikkaa hakusymbolia. Hover and select Windows Search tool. 45. Kirjoita hakuruutuun SQL. Klikkaa SQL Server Management Studio (SSMS). Type SQL in the search box. Click SQL Server Management Studio (SSMS).

20 46. Klikkaa Connect SQL Server Management Studiossa. Click Connect in SQL Server Management Studio. 47. Klikkaa hiiren oikealla instanssin nimeä (SharePoint2013 ) ja valitse Properties. Right-click the instance name (SharePoint2013 ) and click Properties. 48. Aseta Advanced-välilehdellä parametrin MAXDOP arvoksi 1 ja klikkaa OK. Ilman tätä SharePoint EI toimi! On the Advanced tab set the MAXDOP option to 1 and click OK.

21 49. Avaa Security-välilehti ja laajenna Logins. Kaksoisklikkaa SP\Administrator. Open the Security tab and expand Logins. Double-click on SP\Administrator. 50. Klikkaa Server Roles ja rastita ruutu dbcreator ja klikkaa OK. Click Server Roles and tick the dbcreator box and click OK.

22 51. Sulje SQL Server Management Studio. Close the SQL Server Management Studio. 52. Sulje virtuaalikone valitsemalla Hyper-V-konsolissa Shut Down. In Hyper-V Manager select Shut Down the virtual machine. 53. Accept the warning. Hyväksy varoitus klikkaamalla Shut Down. 54. Valitse Hyper-V Managerissa SharePoint2013-virtuaalikone ja sitten Settings. In Hyper-V Manager select virtual machine SharePoint2013S and click Settings.

23 55. Valitse IDE Controller 1: DVD Drive. Valitse None. Klikkaa OK. In Settings select IDE Controller 1: DVD Drive. Select None. Click OK. 56. Valitse SharePoint2013-virtuaalikone ja sitten Checkpoint. Select virtual machine SharePoint2013 and click Checkpoint. 57. Valitse luomasi checkpoint hiiren oikealla näppäimellä ja anna sille nimeksi Starting Image. Select the checkpoint with right mouse button and rename it as Starting Image.

24 58. Jatka seuraavaan harjoitukseen. Continue to the next exercise

25 ALTERNATIVE 2: Install the Windows Server 2012 Operating System VAIHTOEHTO 2. Windows Server käyttöjärjestelmän asentaminen The Server 2012 Trial installation file was downloaded in the previous exercise to the local computer to folder C:\Sharepoint2013\Server 2012 Trial. In the beginning a new virtual machine is created and Server 2012 is installed. Then the operating system is configured to support SharePoint Browse to C:\Sharepoint2013\Server 2012 Trial, where the Server 2012 Trial operating system was downloaded in the previous exercise. If it is packed, unpack it by double-clicking the first (.exe) part. Note! In order to succeed, notice the following: When creating an external virtual switch, assure that no external switch already exists. If an external switch is already created, use it. If a machine with same name already exists when creating a virtual machine, select another name. Remember the name you selected during the next exercises. Server 2012 Trial -käyttöjärjestelmän asennustiedosto ladattiin edellisessä harjoituksessa paikalliselle työasemalle kansioon C:\Sharepoint2013\Server 2012 Trial. Aluksi luodaan uusi virtuaalikone ja asennetaan Server 2012 siihen. Seuraavaksi käyttöjärjestelmä konfiguroidaan SharePoint 2013:a varten. Selaa kansioon C:\Sharepoint2013\Server 2012 Trial, johon latasit edellisessä harjoituksessa Server 2012 Trial -käyttöjärjestelmän. Jos ladattu virtuaalikone on purkamatta, pura se kaksoisklikkaamalla ensimmäistä (.exe) osaa. Huom! Harjoituksen onnistumiseksi huomioi seuraavat seikat: Kun alat luoda external-virtuaalikytkintä Hyper-V-konsolissa, varmistu ettei järjestelmässä jo ole external-kytkintä (vain yksi external-kytkin on sallittu). Jos external-kytkin on jo olemassa, käytä sitä! Jos virtuaalikonetta luotaessa huomaat, että samalla nimellä on jo kone olemassa, valitse toinen nimi. Muista valitsemasi nimi myöhemmissä harjoituksissa. Huom! Jos Hyper-V on jo aktivoitu, jatka kohtaan External-virtuaalikytkimen luonti. Muuten toimi seuraavasti. Note! If Hyper-V is already enabled, continue to step Creating a virtual switch. Otherwise proceed as follows. Hyper-V vaatii Windows 8.x -isäntäjärjestelmältä seuraavat ominaisuudet: The following prerequisites are required to successfully run Client Hyper-V on Windows 8.1: Windows 8.x Pro or Enterprise 64 bit Operating System 64 bit processor with Second Level Address Translation (SLAT) 16 GB system RAM is recommended BIOS-level Hardware Virtualization support. Ennen aktivointia enabloidaan virtualisointi ja tarkistetaan, onko SLAT käytettävissä. Check the availability of SLAT. 1. Varmistetaan BIOS-asetuksista, että virtualisointi on enabloitu. Ensure that hardware virtualization support is turned on in the BIOS settings.

26 2. Talleta asetukset ja käynnistä kone normaalisti. Save the BIOS settings and boot up the machine normally. Hyper-V:n aktivoinnin yhteydessä puuttuva SLAT näkyy siten, että aktivointiruutu jää harmaaksi. Tietokoneen suorittimen ominaisuudet voidaan tarkistaa etukäteen coreinfo-sovelluksen avulla. If SLAT is missing, Hyper-V cannot be enabled. The available features of the CPU can be checked beforehand using the coreinfo utility as follows. 1. Download the coreinfo utility from Moodle ( SharePoint Server G3 Virtual Machines G3 Hyper-V Environment or SharePoint Server G2 Virtual Machines G2 Hyper-V Environment). 2. Unpack the utility e.g. c:\temp. 3. Open Command Prompt or PowerShell as Administrator. 4. Type cd c:\temp 5. Type coreinfo.exe /v. Huom! Jos SLAT puuttuu, voit rakentaa harjoitusympäristön Server käyttöjärjestelmän pohjalle. Ohjeet siihen löytyvät tämän harjoituksen liitteestä 1. Note! If the SLAT feature is not supported, you can perform the exercises using Server 2012 Hyper-V. The instructions to create a Server 2012 testing environment are in an appendix 1 at the end of this document. Seuraavaksi aktivoidaan Hyper-V Windows 8.x:ssä. Setting Up Hyper-V in Windows 8.x 1. Käynnistä Windows-haku (Search). At the Start Screen, swipe the right hand side of the screen and select the Search Charm. 2. Kirjoita hakuruutuun turn windows features on or off ja valitse hakutulos. Type turn windows features on or off and select that item 3. Valitse ja enabloi Hyper-V. Select and enable Hyper-V

27 External-virtuaalikytkimen luonti Creating a virtual switch 1. Avaa Hyper-V Manager ja valitse Virtual Switch Manager. Tarkista external-virtuaalikytkimen olemassaolo. Jos external-virtuaalikytkin on jo olemassa, ota sen nimi ylös ja käytä sitä harjoituksessa! Open Hyper-V Manager. Select Virtual Switch Manager. If an external virtual switch exists already, write its name down and use it later in the exercise. 2. Muuten valitse External and click Create Virtual Switch. Otherwise select External and click Create Virtual Switch. 3. Give the new virtual switch name SharePoint2013 and click OK. Anna virtuaalikytkimelle nimeksi SharePoint2013 ja klikkaa OK. 4. Accept the warning by clicking Yes. Hyväksy varoitus klikkaamalla Yes.

28 Virtuaalikoneen luonti Creating a virtual machine Task 1.FARM.v3 1. Create a new virtual Machine: Select New Virtual Machine. Click Next. Luo uusi virtuaalikone: Valitse New Virtual Machine. Klikkaa Next. 2. Give the new virtual machine name SharePoint2013 and click Next. Anna virtuaalikoneelle nimeksi SharePoint2013 ja klikkaa Next. Note! If the name is already in use, select another name, e.g. SharePoint2013_YourName. Remember the new name later during the exercise. Huom! Jos nimi on jo käytössä, valitse jokin toinen, esim. SharePoint2013_OmaNimesi. Muista uusi nimi harjoituksen myöhemmissä vaiheissa (käytä sitä Hyper-V-konsolissa nimen SharePoint2013 asemasta). 3. Select Generation 1 and click Next. Valitse Generation 1 ja klikkaa Next. 4. Define startup memory and click Next. Määrittele RAM-muistin määrä ja klikkaa Next. Muistin määrä riippuu käytettävästä koneesta. Sen pitää olla niin suuri kuin mahdollista! Jos äitikoneessa on 16 GB ram-muistia, sopiva arvo voi olla n Voit rastittaa halutessasi ruudun Use Dynamic Memory.

29 5. Select network connection SharePoint2013 and click Next (or the already existing external network connection). Valitse verkkoliitäntä SharePoint2013 (tai jo aikaisemmin tehty external-verkkoliitäntä) ja klikkaa Next. 6. Accept the creation of a virtual hard disk with defaults by clicking Next. Hyväksy virtuaalisen kiintolevyn luonti oletusasetuksin klikkaamalla Next. 7. In Installation Options select Install an operating system from a bootable CD/DVD-ROM and tick radio button Image file (.iso). Browse to C:\Sharepoint2013\Server 2012 Trial, where the Server 2012 Trial operating system was downloaded in the previous exercise. Select the operating system installation image and click Open. Then click Next. Valitse Install an operating system from a bootable CD/DVD-ROM ja radionappi Image file (.iso). Selaa kansioon C:\Sharepoint2013\Server 2012 Trial, johon latasit edellisessä harjoituksessa Server 2012 Trial -käyttöjärjestelmän. Valitse asennustiedosto ja klikkaa Open. Klikkaa sitten Next.

30 8. View the summary window and click Finish. Kun yhteenvetoikkuna avautuu, klikkaa Finish. 9. The new virtual machine appears on the list. Uusi virtuaalikone tulee näkyviin. 10. Select the SharePoint2013 virtual machine and click Settings. Valitse SharePoint2013 ja klikkaa Settings. 11. Define a 4 processor CPUs and click OK (If 4 is not available, select the largest number!). Määrittele 4 suorittimen keskusyksikköä ja klikkaa OK (Jos 4 ei löydy valikosta, valitse suurin mahdollinen). 12. The SharePoint2013 virtual machine is now ready. SharePoint2013-virtuaalikone on nyt luotu. 18. Start the Sharepoint2013 virtual machine (Action Start). Server 2012 setup starts. Käynnistä Sharepoint2013-virtuaalikone (Action Start). Server asennus käynnistyy. 19. Select the language preferences (Finnish keyboard) and click Next. Määrittele aika- ja kieliasetukset (suomalainen, Finnish) ja klikkaa Next:

31 20. Click Install now. Klikkaa Install now. 21. Select Windows Server 2012 Standard Evaluation (Server with a GUI) and click Next. Valitse Windows Server 2012 Standard Evaluation (Server with a GUI) ja klikkaa Next. 22. Accept license terms and click Next. Hyväksy lisenssiehdot ja klikkaa Next.

32 23. Select Custom: Install Windows only (advanced). Valitse Custom: Install Windows only (advanced). 24. Click Next. Klikkaa Next. 25. The setup starts. Asennus käynnistyy.

33 26. When the setup is ready and the machine restarts, give the administrators password Pa$$w0rd (where 0 is zero) in both fields and click Finish. Kun asennus on valmis ja kone käynnistyy uudelleen, syötä kumpaankin kenttään administraattorin salasana Pa$$w0rd, jossa 0 on nolla, ja klikkaa Finish. Suomalaisessa näppäimistössä $-merkki saadaan painamalla Alt Gr -näppäintä ja 4-näppäintä samanaikaisesti (Alt Gr + 4) 27. Give command Action Ctrl+Alt+Delete and log in as Administrator (password Pa$$w0rd). Note! Don t use the Ctrl+Alt+Del combination. It accesses the host computer, not the virtual machine. Anna virtuaalikoneessa komento Action Ctrl+Alt+Delete ja kirjaudu sisään tunnuksella Administrator (salasana Pa$$w0rd). Huom! Älä käytä Ctrl+Alt+Del-yhdistelmää. Se kohdistuu äitikoneeseen, ei virtuaalikoneeseen. 28. The operating system installation is ready. The Server Manager opens. Käyttöjärjestelmän asennus on valmis. Server Manager -ikkuna aukeaa.

34 29. Open Tools Computer Management. Avaa Tools Computer Management. 30. Expand Local Users and Groups Users. Laajenna Local Users and Groups Users. 31. Right-click on Administrator and select Properties. Klikkaa hiiren oikealla Administrator ja valitse Properties. 32. Tick the box Password never expires and click OK. Rastita ruutu Password never expires ja klikkaa OK. 33. Close Computer Management console. Sulje Computer Management.

35 34. In Server Manager select Local Server. Valitse Server Managerissa Local Server. 35. Click Computer name. Klikkaa kenttää Computer name. 36. Select Change Klikkaa Change 37. Type computer name SHAREPOINT2013 and click OK. Syötä nimi SHAREPOINT2013 ja klikkaa OK.

36 38. Accept the restart message. Hyväksy uudelleenkäynnistysilmoitus klikkaamalla OK. 39. Close the System Properties window. Sulje System Properties -ikkuna. 40. Restart the operating system. Käynnistä käyttöjärjestelmä uudelleen klikkaamalla Restart Now. 41. Press Action Ctrl+Alt+Delete and log in as Administrator (password Pa$$w0rd). Note! Ignore the "Press any Key to boot to CD/DVD" message. Klikkaa Action Ctrl+Alt+Delete ja kirjaudu sisään tunnuksella Administrator (password Pa$$w0rd). Huom! Alä paina näppäintä käynnistyksen yhteydessä tulevaan kysymykseen "Press any Key to boot to CD/DVD", vaan odota sisäänkirjautumisruutua. 42. Save the virtual machine settings by selecting SharePoint2013 virtual machine in Hyper-V Manager and clicking Shut Down... Talleta virtuaalikoneen asetukset valitsemalla virtuaalikone Hyper-V Managerissa ja klikkaamalla Shut

37 Down Accept the warning. Hyväksy varoitus klikkaamalla Shut Down. 44. In Hyper-V Manager select virtual machine SharePoint2013 and click Settings. Valitse Hyper-V Managerissa SharePoint2013-virtuaalikone ja sitten Settings. 45. In Settings select IDE Controller 1: DVD Drive. Select radio button None. Click OK. Valitse IDE Controller 1: DVD Drive. Valitse radiopainike None. Klikkaa OK.

38 46. Server 2012 virtual machine is now installed. Continue to the Active Directory installation. Server virtuaalikone on nyt asennettu. Jatka seuraavaan kohtaan, Aktiivihakemiston asennukseen.

39 Configuring the Server 2012 virtual machine: Installing AD Server virtuaalikoneen konfigurointi: Aktiivihakemiston asennus 1. If not open, open Hyper-V Manager. Avaa tarvittaessa Hyper-V Manager. 2. Select the SharePoint 2013 virtual machine and start it (Action Start). Valitse ja käynnistä SharePoint2013 -virtuaalikone (Action Start). 3. Select Action Ctrl+Alt+Delete and log in as Administrator (password Pa$$w0rd). Valitse Action Ctrl+Alt+Delete ja kirjaudu sisään tunnuksella Administrator (salasana Pa$$w0rd). 4. The Server Manager opens. Select Add roles and features. Server Manager -ikkuna aukeaa. Valitse Add roles and features.

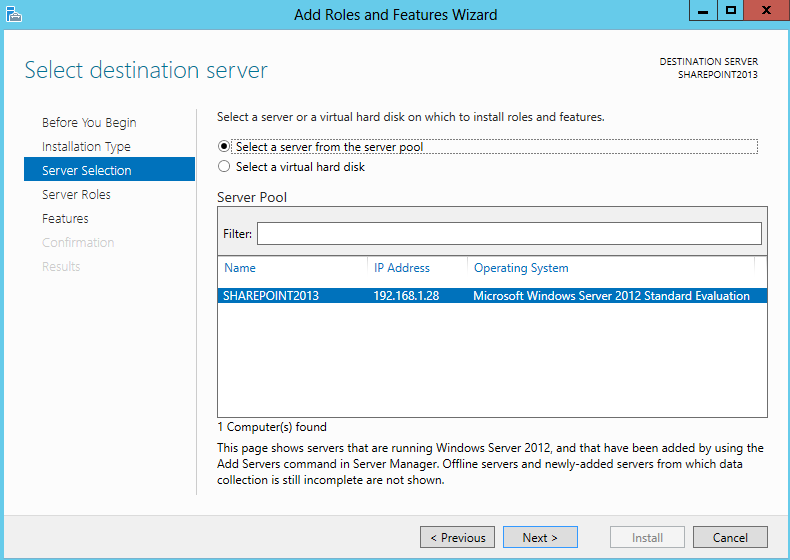

40 5. Click Next. Klikkaa Next. 6. Click Next. Klikkaa Next. 7. Select Active Directory Domain Services and click Next. Valitse Active Directory Domain Services ja klikkaa Next.

41 8. Click Add Features. Klikkaa Add Features. 9. Click Next. Klikkaa Next. 10. Click Next. Klikkaa Next.

42 11. Click Install. Klikkaa Install. 12. Click Close. Klikkaa Close. 13. When the installation is finished, the Server Manager shows a yellow exclamation mark (Notifications). Click on it. Asennuksen valmistuttua Server Manager -ikkunassa on keltainen huomiomerkki (Notifications).

43 Klikkaa sitä. 14. Click Promote this server to a domain controller. Klikkaa Promote this server to a domain controller. 15. Select Add a new forest and give the domain name SP.local. Click Next. Valitaan uuden metsän luonti (Add a new forest) ja annetaan toimialueelle nimeksi SP.local. Sitten painetaan Next. 16. Select the Windows Server 2012 functional level. Toimintatasoksi valitaan Windows Server 2012 ja hyväksytään oletusominaisuudet. Palautussalasanaksi annetaan Pa$$w0rd. Lopuksi painetaan Next.

44 17. Accept the DNS warning by clicking Next. Hyväksytään DNS-delegointivaroitus painamalla Next. 18. Accept the NetBIOS name by clicking Next. Hyväksytään NetBIOS-nimi SP painamalla Next. 19. Accept default paths. Hyväksytään oletuspolut painamalla Next.

45 20. Click Next. Klikkaa Next. 21. Click Install. Klikkaa Install. 22. The computer reboots. Press Action->Control+Alt+Delete and log in as SP\Administrator (password Pa$$w0rd). Kone käynnistyy Aktiivihakemiston konfiguroinnin jälkeen. Paina Action->Control+Alt+Delete ja kirjaudu sisään domain-tunnuksella SP\Administrator (salasana Pa$$w0rd). 23. The AD is installed. Aktiivihakemiston asennus on valmis. 24. Wait until the Server Manager opens. Then in Hyper-V Manager select Shut Down the virtual machine to save the settings.

46 Odota kunnes Server Manager avautuu. Sulje virtuaalikone Hyper-V Managerissa tallettaaksesi asetukset (Shut down): 25. Accept the warning by clicking Shut down. Hyväksy varoitus klikkaamalla Shut Down. 26. Proceed to the SQL Server installation. Jatka seuraavaan kohtaan, SQL Server -asennukseen.

47 Configuring the Server 2012 virtual machine: Installing the SQL Server Server virtuaalikoneen konfigurointi: SQL Serverin asennus 1. Avaa tarvittaessa Hyper-V Manager. If not already open, open Hyper-V Manager. 2. Valitse virtuaalikone SharePoint2013 ja Settings. Valitse IDE Controller 1: DVD Drive. Valitse Image file, selaa kansioon C:\SharePoint2013\SQL Server 2012 SP1 ja valitse SQL Server 2012 SP1 -image. Klikkaa Open. Klikkaa OK. Select SharePoint2013 virtual machine. In Settings select IDE Controller 1: DVD Drive. Select Image file, browse to folder SQL Server 2012 SP1 in your own computer and select the SQL Server 2012 SP1 image. Click Open. Click OK. 3. Käynnistä SharePoint2013 -virtuaalikone (Action Start). Start the SharePoint 2013 virtual machine (Action Start). 4. Odota, kunnes Server Manager aukeaa. If not open wait until Server Manager opens. 5. Valitse Server Managerissa Local Server. In Server Manager select Local Server.

48 6. Hae rivi IE Enhanced Security Configuration ja käännä se pois päältä klikkaamalla rivin lopussa olevaa linkkiä On ja valitsemalla kummassakin kentässä arvot Off. Klikkaa lopuksi OK. Locate item IE Enhanced Security Configuration, and turn it Off. Click OK. 7. Verkko-osoitteen tarkistaminen: Avaa PowerShell. Anna komento ipconfig Network Settings: Open PowerShell. Type ipconfig. 8. Ota ylös IPv4-osoite (tässä ). Sitä käytetään myöhemmin. Huom! Osoite riippuu käytettävissä olevasta järjestelmästä! Sulje PowerShell-ikkuna. Write down the IPv4 address. It will be used later. Note! The address depends on the current system. Close PowerShell. 9. Ennen SQL Server -asennusta varmistetaan vielä, että verkkoyhteydet ovat kunnossa. Vie kohdistin näytön oikeaan ala-tai ylänurkkaan ja valitse haku (Search). Before starting the SQL Server installation the network settings must be checked to ensure full network connectivity. Hover and select Windows Search tool. 10. If the Internet Explorer icon is not visible, type Internet in the search field. Jos Internet Explorer -kuvake ei ole näkyvissä, kirjoita hakuruutuun Internet. 11. Right-click the Internet Explorer icon and select Pin to Taskbar. Klikkaa hiiren oikealla Internet Explorer -kuvaketta ja valitse Pin to Taskbar.

49 12. Click the Internet Explorer Icon. Internet Explorer opens. Klikkaa Internet Explorer -kuvaketta. Internet Explorer avautuu. 13. If asked, select the Use recommended security and compatibility settings and click OK. Valitse tarvittaessa Use recommended security and compatibility settings ja klikkaa OK. 14. Type in the address field e.g. Kirjoita osoitekenttään Jos sivu aukeaa oikein, verkkoasetukset ovat kunnossa ja siirry kohtaan 20. Muussa tapauksessa asetukset on korjattava. If the page opens correctly, the network connections are ok and you can continue from step 20. Otherwise the settings need to be corrected. 16. DNS-asetusten tarkistaminen: Avaa DNS Manager (Server Manager Tools DNS). Checking DNS Settings: Open DNS Manager (Server Manager Tools DNS). 17. Laajenna ja klikkaa hiiren oikealla SHAREPOINT2013 ja valitse Properties Forwarders. Expand SHAREPOINT2013, right-click SHAREPOINT2013and select Properties Forwarders.

50 18. Tarkista Forwarders-osoitteet. Kuvassa ensimmäinen on erään testijärjestelmän ADSL-modeemin osoite ja kaksi seuraavaa palveluntarjoajan DNS-palvelinosoitetta (Elisa). Arvot riippuvat käytettävästä verkosta ja palveluntarjoajasta. Anna isäntäkoneella komentoikkunassa komento ipconfig /all. Näet nykyisen järjestelmäsi DNS IP-osoitteet kentässä DNS Servers. Esimerkiksi Metropolian Bulelabin DNS-osoitteet ovat ja Sijoita sitten oman isäntäsi DNS IP -osoitteet klikkaamalla ensin Edit, poistamalla kentässä jo olevat osoitteet ja syöttämällä IP-osoitteet yksi kerrallaan. Check the DNS forwarders. In the picture the first address is the address of the ADSL modem and the following addresses are Internet provider s DNS addresses (Elisa) used in the test system. The values depend on the service provider and network used. Type in the host in command prompt ipconfig /all to see your current DNS IP addresses (in the field DNS Servers). The DNS addresses of Metropolia Bulelab are and Click Edit, remove the old addresses and add the current DNS IP addresses one at a time. 19. Klikkaa OK ja sulje DNS Manager. Click OK and close DNS Manager. 20. Avaa File Explorer. Open File Explorer. 21. Avaa DVD Drive (D:). Open DVD Drive (D:). 22. Aloita SQL Server -asennus kaksoisklikkaamalla setup.exe. Start SQL Server setup by double-clicking setup.exe.

51 23. SQL Server Installation Center aukeaa. Valitse Installation. The SQL Server Installation Center opens. Select Installation. 24. Valitse New SQL Server stand-alone installation or add features to an existing installation. Select New SQL Server stand-alone installation or add features to an existing installation. 25. Klikkaa OK, kun Setup Support Rules -ikkuna aukeaa. Valitse sitten Evaluation Production Key -ikkunassa ja klikkaa Next. When the Setup Support Rules window appears, click OK. Select the Evaluation mode in the Product key window and click Next.

52 26. Hyväksy lisenssiehdot ja klikkaa Next. Accept license terms and click Next. 27. Asenna päivitykset klikkaamalla Next. Accept Install Product Updates by clicking Next. 28. Hyväksy Setup Support Rules klikkaamalla Next. Accept the Setup Support Rules by clicking Next.

53 29. Valitse SQL Server Feature Installation ja klikkaa Next. Select the SQL Server Feature Installation option and click Next. 30. Valitse o o o o o o Database Engine Services Reporting Services - SharePoint Reporting Services Add-in for SharePoint Products Client Tools Connectivity Client Tools Backwards Compatibility Management Tools (Complete) Klikkaa sitten Next. Huom! kuvassa eivät kaikki valinnat ole välttämättä näkyvissä; tarkista tekstistä! Select o o o o o o Database Engine Services Reporting Services - SharePoint Reporting Services Add-in for SharePoint Products Client Tools Connectivity Client Tools Backwards Compatibility Management Tools (Complete)

54 Then click Next. Note! All selections are not necessarily visible in the figure! 31. Hyväksy Installation Rules klikkaamalla Next. Accept the Installation Rules by clicking Next. 32. Hyväksy oletusasetukset klikkaamalla Next. Accept default Instance Configuration by clicking Next. 33. Hyväksy oletusasetukset klikkaamalla Next. Accept Disk Space default settings by clicking Next.

55 34. Server Configuration -ikkuna aukeaa. Klikkaa Next The Server Configuration window opens. Click Next. 35. Valitse Windows authentication mode, lisää SQL Server Administrator SP\Administrator klikkaamalla Add Current User, ja klikkaa Next. Select Windows authentication mode, add SQL Server Administrator SP\Administrator by clicking Add Current User and click Next. 36. Reporting Services Configuration -ikkuna aukeaa. Klikkaa Next. The Reporting Services Configuration window opens. Click Next.

56 37. Error Reporting -ikkuna aukeaa. Klikkaa Next. The Error Reporting window opens. Click Next. 38. Installation Configuration Rules -ikkuna aukeaa. Klikkaa Next. The Installation Configuration Rules window opens. Click Next. 39. Ready to Install Rules -ikkuna aukeaa. Klikkaa Install. The Ready to Install window opens. Click Install.

57 40. Klikkaa Close, kun asennus on valmis. When the installation is ready, click Close. 41. Sulje Installation Center (Close). Close the Installation Center. 42. Vie kohdistin näytön oikeaan ala-tai ylänurkkaan ja klikkaa hakusymbolia ( suurennuslasi ). Hover and select Windows Search tool. 43. Kirjoita hakuruutuun SQL. Klikkaa SQL Server Management Studio (SSMS). Type SQL in the search box. Click SQL Server Management Studio (SSMS).

58 44. Klikkaa SQL Server Management Studiossa Connect. Click Connect in SQL Server Management Studio. 45. Klikkaa hiiren oikealla instanssin nimeä (SharePoint2013 ) ja valitse Properties. Right-click the instance name (SharePoint2013 ) and click Properties. 46. Aseta Advanced-välilehdellä parametrin MAXDOP arvoksi 1 ja klikkaa OK. On the Advanced tab set the MAXDOP option to 1 and click OK.

59 47. Avaa Security-välilehti ja laajenna Logins. Kaksoisklikkaa SP\Administrator. Open the Security tab and expand Logins. Double-click on SP\Administrator. 48. Klikkaa Server Roles ja rastita ruutu dbcreator ja klikkaa OK. Click Server Roles and tick the dbcreator box and click OK.

60 49. Sulje SQL Server Management Studio. Close the SQL Server Management Studio. 50. Sulje virtuaalikone valitsemalla Hyper-V-konsolissa Shut Down. In Hyper-V Manager select Shut Down the virtual machine. 51. Accept the warning. Hyväksy varoitus klikkaamalla Shut Down. 52. Valitse Hyper-V Managerissa SharePoint2013-virtuaalikone ja sitten Settings. In Hyper-V Manager select virtual machine SharePoint2013S and click Settings.

61 53. Valitse IDE Controller 1: DVD Drive. Valitse None. Klikkaa OK. In Settings select IDE Controller 1: DVD Drive. Select None. Click OK. 54. Valitse SharePoint2013-virtuaalikone ja sitten Checkpoint. Select virtual machine SharePoint2013 and click Checkpoint. 55. Valitse luomasi checkpoint hiiren oikealla näppäimellä ja anna sille nimeksi Starting Image. Select the checkpoint with right mouse button and rename it as Starting Image.

62 56. Jatka seuraavaan harjoitukseen. Continue to the next exercise

63 APPENDIX 1 Server harjoitusympäristön rakentaminen Creating a Server 2012 test environment The exercises are intended for Windows 8.1 Hyper-V. If it is not possible to use it because of the missing SLAT feature, a Server 2012 environment is created as follows. 1. Luo uusi partition Server 2012:a varten. Create a new partition for Server Lataa Server 2012 Trial -asennustiedostot esimerkiksi Metropolian tiedostopalvelimelta (vrt. harjoitus Task0). Download the Server 2012 Trial installation files e.g. from Metropolia file server (see exercise Task 0). 3. Käynnistä server asennus. Start the Server 2012 installation. 4. Määrittele aika- ja kieliasetukset (suomalainen, Finnish) ja klikkaa Next. Select the language preferences (Finnish keyboard) and click Next. 5. Klikkaa Install now. Click Install now. 6. Valitse Windows Server 2012 Standard Evaluation (Server with a GUI) ja klikkaa Next. Select Windows Server 2012 Standard Evaluation (Server with a GUI) and click Next.

64 7. Hyväksy lisenssiehdot ja klikkaa Next. Accept license terms and click Next. 8. Valitse Custom: Install Windows only (advanced). Select Custom: Install Windows only (advanced). 9. Select the new partition created earlier in this exercise and click Next. Valitse edellä luomasi partitio ja klikkaa Next. 10. Asennus käynnistyy. The setup starts.

65 11. Kun asennus on valmis ja kone käynnistyy uudelleen, syötä kumpaankin kenttään administraattorin salasana. When the setup is ready and the machine restarts, give the administrators password and click Finish. 12. Anna komento Ctrl+Alt+Delete ja kirjaudu sisään tunnuksella Administrator. Give command Ctrl+Alt+Delete and log in as Administrator. 13. Käyttöjärjestelmän asennus on valmis. Server Manager -ikkuna aukeaa. The operating system installation is ready. The Server Manager opens. 14. Avaa Tools Computer Management. Open Tools Computer Management.

66 15. Laajenna Local Users and Groups Users. Expand Local Users and Groups Users. 16. Klikkaa hiiren oikealla Administrator ja valitse Properties. Right-click on Administrator and select Properties. 17. Rastita ruutu Password never expires ja klikkaa OK. Tick the box Password never expires and click OK. 18. Sulje Computer Management. Close Computer Management console.

67 Lisää Hyper-V-rooli. Add the Hyper-V role in Windows Server. 1. Klikkaa Server Managerissa Manage Add Roles and Features. In Server Manager, on the Manage menu, click Add Roles and Features. 2. Klikkaa Next. Click Next. 3. Valitse Role-based or feature-based installation ja klikkaa Next. On the Select installation type page, select Role-based or feature-based installation and then click Next. 4. Varmistu, että koneesi on valittuna ja klikkaa Next. On the Select destination server page, select a server from the server pool and then click Next. 5. Valitse Hyper-V. On the Select server roles page, select Hyper-V. 6. Klikkaa Add Features ja sitten Next. To add the tools that you use to create and manage virtual machines, click Add Features. On the Features page, click Next. 7. Klikkaa Next. On the Create Virtual Switches page, click Next. 8. Valitse Restart the destination server automatically if required ja klikkaa Install. On the Confirm installation selections page, select Restart the destination server automatically if required, and then click Install. Hyper-V-isäntä ja virtualisointiympäristö on valmis. The Hyper-V host and Hyper-V environment is created and ready to use.
