1 Tampere Linna kiinteistö

2 JOHDANTO... 3 ULKOTILAT... 3 SISÄÄNKÄYNNIT...4 KÄYTÄVÄT...9 YLEISET TILAT INFOPISTE...12 RAVINTOLA- JA KAHVILATILAT KIRJASTO OPETUS- JA LAITOSTILAT K- KERROKSET...21 HENKILÖKUNNAN SOSIAALITILAT, -2. KERROS KERROS KERROS RAPPUKÄYTÄVÄT HISSIT LIIKUNTARAJOITTEISTEN WC:T OPASTEET...31 YHTEENVETO ULKOTILAT SISÄÄNKÄYNNIT...33 KÄYTÄVÄT YLEISET TILAT RAPPUKÄYTÄVÄT...40 HISSIT LIIKUNTARAJOITTEISTEN WC:T...43 OPASTEET ESTEIDEN KRIITTISYYS LIITTEET...48

3 Johdanto Jyväskyläläinen ET Elämisen Tuki Oy suoritti ympäristön esteettömyyskartoituksen Tampereen Linna-kiinteistöön Kartoituksessa keskityttiin lähinnä rakennuksen sisätiloihin. Linna-kiinteistö on vuonna 2006 valmistunut Tampereen yliopiston rakennus, jossa sijaitsee mm. yliopiston kirjasto, yhteiskuntatieteellinen tiedekunta, monia laitos- ja atktiloja, ryhmätyöhuoneita ja opetustiloja. Linna-kiinteistö sijaitsee Kalevantie 5:ssä, josta on hyvät kulkuyhteydet ja muutenkin lyhyt matka keskustaan, rautatieasemalle ja linja-autoasemalle. Ulkotilat Linna-kiinteistön ulkotiloista, sisäänkäyntien edestä, puuttuivat opasteet, jotka kertovat mitä kyseisestä rakennuksen osasta löytyy. Opasteet olisivat esteettömyyden lisä ja helpottaisivat asiointia Linna-kiinteistön tiloissa. Opasteiden sijoittaminen esimerkiksi oven ulkopuolelle selkeästi kadulle näkyviksi, kulkuväylien ulkopuolelle, antaa riittävästi informaatiota tiloihin saapuville. Pääsisäänkäynnin edustalle ei pääse pysäköimään väliaikaisesti, koska jalkakäytävän reunus on todella korkea. Kalevantielle ei myöskään voi jäädä odottamaan kyyditettävää liikenteen vilkkauden vuoksi. Reunuksen luiskaaminen pysäköintiä ajatellen mahdollistaa väliaikaisen pysäköinnin kiinteistön edessä. Pinninkadun sisäänkäynnin yhteydessä pääsee pysäköimään väliaikaisesti. Väliaikainen pysäköinti mahdollistaa nopean, lyhyen ja turvallisen siirtymisen kiinteistön sisätiloihin Jalkakäytäviltä sisäänkäynneille olisi hyvä olla tuntoaistin avulla havaittavat opastelaatat. Laatat ohjaavat näkörajoitteisen tiettyyn osaan yliopistorakennusta. Esimerkiksi laattoja, joissa on pitkittäin oleva kohokuvio kontrastierolla, voitaisiin käyttää ohjaamaan näkörajoitteisten henkilöiden kulkua ulkotiloista eri sisäänkäynneille.

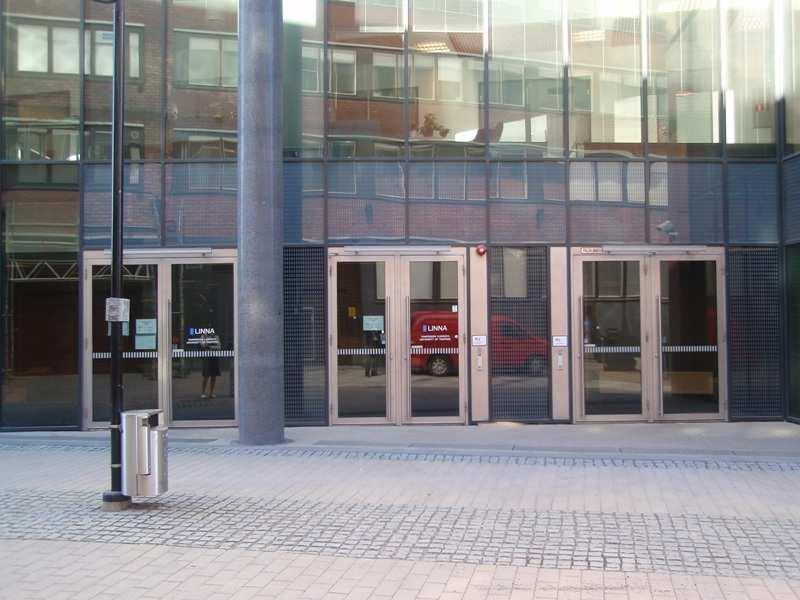

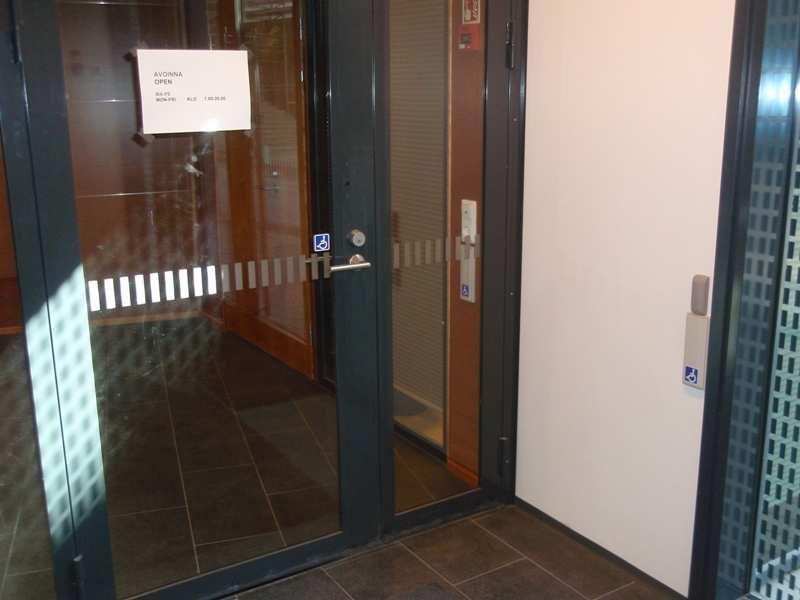

4 Sisäänkäynnit Pääsisäänkäynti, Pinninkadun sisäänkäynti ja mikroluokkien sisäänkäynti Sisäänkäynti Sisäänkäyntien ja rakennuksen julkisivun kontrastiero on riittävä. Riittävä kontrastiero ohjaa näkörajoitteista henkilöä sisäänkäynneille. Kirkkaalla säällä Pinninkadun sisäänkäynnin lasiseinämät voivat tosin aiheuttaa häikäisyä ja vaikeuttaa sisäänkäynnin hahmottamista. Sisäänkäynnit ovat osittain katettuja. Sisäänkäynneissä ei kuitenkaan ole riittävää suojaa säältä esimerkiksi kuljetuksen odottamiseen. Sisäänkäyntien edessä on tasainen, 1800mm:n pyörähdysympyrä, oven käyttämiseen itsenäisesti pyörätuolista käsin. Sisäänkäyntien edustalle olisi hyvä lisätä istumapaikat mm. kuljetusta odottaville henkilöille. Istumapaikat tulisi sijoittaa kulkuväylän ulkopuolelle, ettei törmäysvaaraa liikenteen kanssa synny. Sisäänkäynneillä on myös n. 30mm korkea suorareunainen kynnys. Kynnyksen ollessa välttämätön tulisi sen korkeuden olla korkeintaan 20mm. Sisäänkäyntien kynnykset olisi hyvä luiskata, esimerkiksi liikuntarajoitteisten sisäänkäynnin yhteydestä. Tämä helpottaisi pyörätuolia tai liikuntaapuvälineitä käyttävän henkilön sisäänkäyntien itsenäistä käyttämistä. Sisäänkäynneillä on ritilä, jonka rakojen leveys on yli 5mm. Ritilä olisi hyvä vaihtaa tiheämpään. Tämänhetkinen ritilä voi aiheuttaa kaatumisvaaran liikunta-apuvälineen käyttäjälle. Sisäänkäynnit erottuvat taustastaan hyvin. Kirkkaalla kelillä lasirakenteet saattavat aiheuttaa häikäistymistä. Ovi Jokaiseen sisäänkäyntiin on lisätty oviautomatiikka helpottamaan liikuntarajoitteisten kiinteistöön pääsyä. Ovipainike on riittävän matalalla lyhytkasvuisille henkilöille tai pyörätuolilla liikkuvien käytettäväksi. Ovien automatiikka ei kuitenkaan sisällä tunnistinta, joka estäisi ovea sulkeutumasta, kun henkilö on sen tiellä. Tämä voi aiheuttaa vaaratilanteita, jos esimerkiksi liikuntarajoitteinen 4

5 henkilö joutuu oven tönäisemäksi. Oviautomatiikka sulkee oven n sekunnin päästä aukaisemisesta. Tarvittava aika olisi 25 sekuntia, jotta liikuntarajoitteinen ehtii kulkemaan ovesta turvallisesti. Kartoitettaessa huomattiin, että oviautomatiikka ei aina toimi ja sisäänkäyntien ovet ovat raskaita käyttää, jos automatiikka ei ole käytössä. Varsinkin iäkkäät ihmiset voivat kärsiä raskaista ja nopeasti sulkeutuvista ovista mutta tämä este koskee myös pyörätuolilla ja rollaattorilla ym. liikunta-apuvälineillä liikkuvia henkilöitä. Ovien avausvoima ei saisi ylittää 10 newtonia, n. 1kg. Ovet eivät luitenkaan pysy kiinni ilmanvaihdon takia jos niiden paino säädetään alle 10 newtonin. Ovet ovat läpinäkyvää lasia, joka saattaa aiheuttaa kirkkaalla säällä häikäisyä. Ovissa on kontrastiraita, joka auttaa hahmottamaan oven paremmin. Ovesta puuttuu potkusuoja, joka ylettyisi oven alareunasta 300mm:n korkeuteen. Pyörätuolilla liikkuva henkilö voi epähuomiossa vahingoittaa ovea ja samalla itseään, jos pyörätuolin jalkatuki osuu lasirakenteisiin. Ovissa on kuitenkin ovi-automatiikka, joten vastaava tilanne voi sattua vain automatiikan ollessa pois päältä. Ovista puuttuu potkusuoja 300mm korkeuteen. Tuulikaappi Pääsisäänkäynnin ja Pinninkadun sisäänkäynnin tuulikaapit ovat tilavia, hyvin valaistuja ja esteettömiä. Mikroluokkien sisäänkäynnin jälkeen on vielä toinen oviautomatiikalla varustettu ovi, jonka läpi pääsee mikroluokkiin. Mikroluokkien automatiikkapainike on sijoitettu oven oikealle puolelle lähelle sisäänkäyntiä. Tämä saattaa haitata oven esteetöntä käyttöä. 5

6 Oven avauspainike on sijoitettu ahtaaseen paikkaan. Opasteet Oviopasteiden tekstit ovat sijoitettu suoraan ovien lasipinnalle. Lasipinta saattaa aiheuttaa heijastumia, jotka vaikeuttavat huomattavasti näkörajoitteisen henkilön tekstin lukemista. Tekstin taakse sijoitettava heijastamaton materiaali vähentää heijastumia ja helpottaa tekstin hahmottamista. Sisäänkäynnin ovissa on kontrastiraita, joka helpottaa oven havaitsemista. Kirkkaalla kelillä opasteiden lukeminen saattaa vaikeutua. Sisäänkäyntien jälkeen ainoastaan Pinninkadun sisäänkäynnissä on rakennuksen pohjapiirustus, joka on kylläkin liian pieni. Pohjapiirustuksen tulisi sijaita jokaisen sisäänkäynnin välittömässä läheisyydessä, n. 900mm:n korkeudessa. Pohjapiirustuksessa tulisi erottua selkeällä kontrastierolla sijainti, Olet tässä. Kiinteistön kartta auttaa hahmottamaan tilaa ja helpottaa tiloissa suunnistamista. Esimerkiksi kuulorajoitteiset, jotka eivät välttämättä kykene kysymään opasteita, hyötyvät tästä. 6

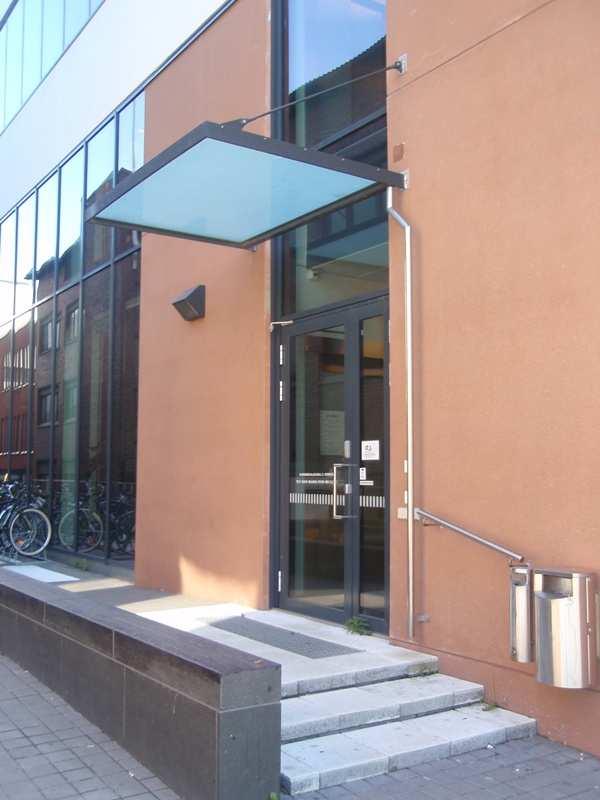

7 Pinninkadun sisäänkäynnin viereinen pohjapiirustus. B. Porrashuoneen sisäänkäynti B. Porrashuoneen sisäänkäynnille johtaa portaat ja luiska. Sisäänkäynnin ovi ja ovitekniikka ovat samanlaiset kuin muissakin sisäänkäynneissä. Ovi kääntyy luiskaa kohti. Tämä voi vaikeuttaa tilan saavutettavuutta, jos ovea käytetään pyörätuolista, koska oven avauspainike on oven oikealla puolella ja ovi avautuu päin käyttäjää. Oven avautumissuunnan ja ovipainikkeen puolten vaihtaminen parantaisi sisäänkäynnin saavutettavuutta. Sisäänkäynnin jälkeen, aivan oven vieressä on rappuset alempiin kerroksiin. Rappujen yläpäässä ei ole portaista varoittavaa lattiamerkintää. Tämä voi aiheuttaa näkörajoitteisille henkilöille vaikeuksia tilan hahmottamisessa, koska porrastasanteen ja portaiden kontrastiero ei ole riittävä. Porrastasanteelle ja portaisiin asennettavat varoitusnauhat auttavat kontrastieron kasvattamisessa. Porrashuoneesta on pääsy kirjaston lukusaliin normaalien aukioloaikojen jälkeenkin. B porraskäytävän sisäänkäynti. Käytettäessä ovenavausmekanismia, voi ovi kääntyä käyttäjän päälle. 7

8 Portaat Portaat ovat lyhyet (3 askelmaa) ja suoravartiset. Portaan etenemä on 420mm ja nousu 100mm. Etenemä ja nousu pysyvät koko matkan samana. Portaikon vasemmassa reunassa on kolo, joka voi aiheuttaa pahan kaatumisen, jos esimerkiksi näkörajoitteinen henkilö erehdyksessä astuu portaalta harhaan. Portaan tulisi jatkua leveyssuunnassa katkeamattomana vasemman puolen muuriin asti. Portaissa on kaide ainoastaan portaikon oikealla puolella, 920mm:n korkeudella. Kaiteen tulisi sijaita portaiden molemmin puolin, mielellään kahdella korkeudella. Alemman kaiteen korkeuden tulisi olla 700mm ja ylemmän 900mm. Kaiteen halkaisija on 40mm, josta saa hyvän ja pitävän otteen. Luiska Luiskan pinta on märkänäkin luistamatonta materiaalia. Luiskan pituus on 3350mm ja leveys on yli 900mm. Luiskassa ei ole kaiteita. Luiskaan lisättävät 900mm korkeat kaiteet tekisivät luiskasta esteettömyyden suositukset täyttävän. Opasteet B. Porrashuoneen sisäänkäynti sijaitsee rakennuksen vasemmalla sivustalla. Sisäänkäynti erottuu julkisivusta hyvin, mutta opasteet puuttuvat kadun puolelta kokonaan. Kadulle, kulkuväylien ulkopuolelle, sijoitettava opaste kertoo tehokkaasti sisäänkäynnin sijainnin ja opastaa käyttäjän oikealle sisäänkäynnille kirjaston lukusaliin halutessaan. Sisäänkäynnin välittömässä läheisyydessä ei ole pohjapiirustusta. 8

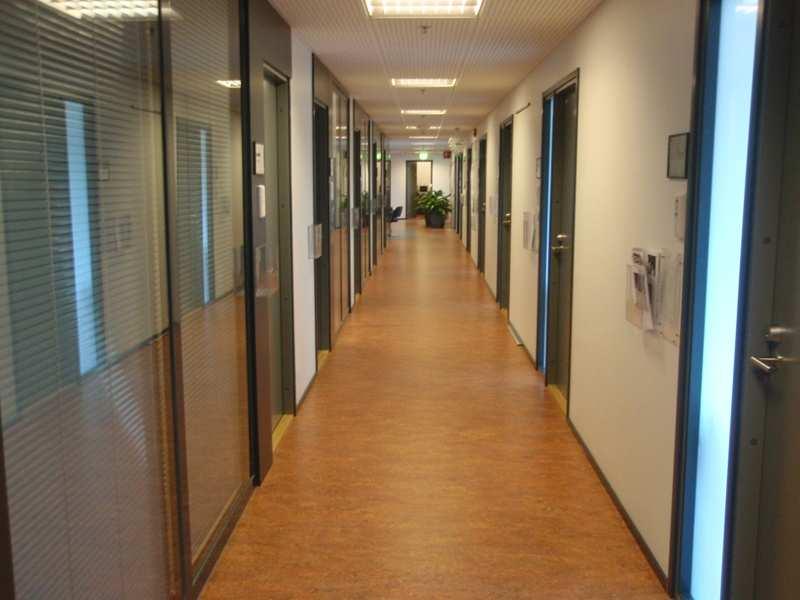

9 Käytävät Linna-kiinteistön käytävät ja ovet ovat yleisesti riittävän leveitä ja korkeita esteettömään liikkumiseen. Kontrastierot voisivat olla suuremmat mutta tällaisinaankin ne erottelevat kohteet toisistaan hyvin. Ylimpien kerroksien lasiseinät tosin voivat tuottaa tilan hahmotusvaikeuksia näkörajoitteisille ja tuottaa tahattomia vahinkoja, jos pyörätuolilla liikkuva henkilö epähuomiossa törmää niihin pyörätuolin jalkatuella. Kävelyreiteillä ei ole kaiteita. Kaiteet toimisivat tilassa huonosti liikkuvalle henkilölle tukena ja näkörajoitteisille henkilöille ohjaavana elementtinä. Kävelyalusta kiinteistössä on märkänäkin luistamaton ja ei tuota liukastumisvaaraa käyttäjille. Esimerkkikuva laitostilojen käytävistä. Käytävät ovat riittävän leveitä pyörätuolin ym. liikunta-apuvälineen käyttäjille. Käytäville on aseteltu tasaisin välimatkoin istuimia ja pöytätasoja, jotka eivät kuitenkaan ole tiellä kulkureiteillä. Ne toimivat loistavana levähdyspaikkana liikunta-apuvälineiden käyttäjille. Levähdyspisteiden penkit ovat n. 450mm:n korkuisia. Tiloissa olisi hyvä olla erikorkuisia istuimia, koska erilaisia liikuntarajoitteita ja tarpeita on paljon. Käytävien valaistus on tasainen ja häikäisemätön. Valaistus myös ohjaa näkörajoitteista henkilöä käytävillä, koska valaisimet on asennettu linjaan käytävien kanssa. Käytävillä olevat opasteet ovat riittämättömiä. Opasteet on sijoitettu korkealle ja niitä ei pääse katsomaan niiden välittömään läheisyyteen. Opasteet tulisi sijoittaa mm:n korkeudelle käytävän seinustalle varustettuna riittävän suurella kirjasinkoolla. Suositeltava kirjasinkoko olisi n mm. Fonttina suositeltavia olisivat Arial tai Helvetica Medium. 9

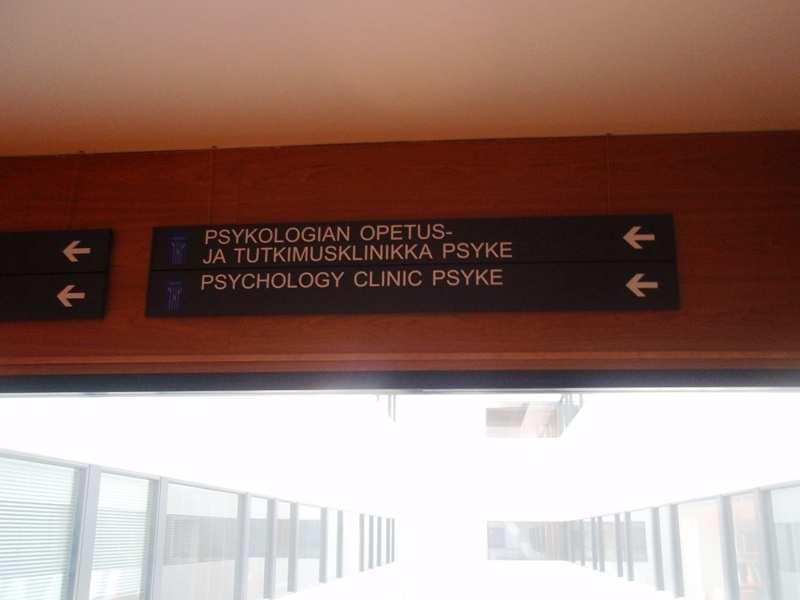

10 Esimerkkikuva käytävien opasteista. Opasteet ovat korkealla ja suhteellisen pienellä fontilla. Käytävien ovet Käytävien välissä sijaitsevat ovet ovat yleisesti raskaita. Oven avausvoima ei saisi ylittää 10 newtonia, n. 1kg. Raskaat ovet vaikeuttavat tilojen saavutettavuutta, jos ovimekanismit eivät ole toiminnassa. Varsinkin iäkkäät ihmiset voivat kärsiä raskaista ja nopeasti sulkeutuvista ovista mutta tämä este koskee myös pyörätuolilla ja rollaattorilla ym. liikunta-apuvälineillä liikkuvia henkilöitä. Laitostiloissa ei ole ovenavausmekanismeja, mikä hankaloittaa toimintarajoitteisten (mm. pyörätuolin käyttäjät) asioimista tiloissa. Ovenaukaisijoiden lisääminen muihinkin tiloihin olisi esteettömyyden lisä, josta hyötyy myös kiinteistön henkilökunta, esimerkiksi siivoojat, jotka joutuvat kulkemaan raskaista ovista kärryjen kanssa. Mikroluokkiin pääsy on koettu myös hankalaksi palo-ovien ja kortinlukijoiden sijoittelun vuoksi. Jonkinlainen opastus kortinlukijoiden ja ovien aukaisijoiden käyttöön olisi hyvä, koska kaikille ei välttämättä ole selvää, missä järjestyksessä ovenaukaisutoimenpiteet pitää tehdä. Käytävien ovien leveydet ovat 880mm, joten ne ovat riittävän leveitä liikuntarajoitteisten henkilöiden esteettömään liikkumiseen. Lasioviin on asennettu kontrastiraidat, jotka tuovat oven sijaintia esille jonkin verran. Tummempi kontrastiraita erottuisi kuitenkin tehokkaammin, koska ovien jälkeiset tilat ovat vaaleasävyisiä. Ovenkahva erottuu karmista melko hyvin, mikä tuo hieman selkeyttä ovien näkörajoitteisille käyttäjille. 10

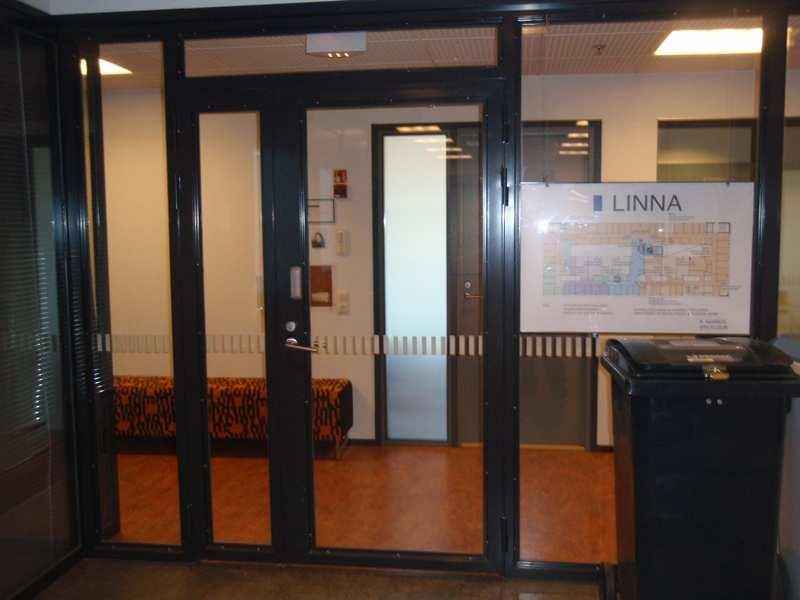

11 Esimerkkikuva ovista. Ovi erottuu kontrasteillaan taustasta. Ovenkahva erottuu myös ovenkarmista. Tummempi kontrastiraita ovessa toisi oven lasiosat selvemmin esille. Ovista puuttuvat potkusuojat. Ovien välittömässä läheisyydessä on riittävästi tilaa pyörätuolin käyttäjille. Tilaa tarvitaan ennen ja jälkeen ovien n. 1,5m x 1,5m suuruisen lattiapinta-alan verran. Oven avautumispuolella on myös tarvittava 400mm:n tila, johon pyörätuolilla liikkuva henkilö voi väistää avautuvaa ovea. Ovissa ei ole potkusuojia. Potkusuoja tulisi asentaa 300mm:n korkeuteen asti, oven alareunasta mitattuna. Ovissa ei ole kynnyksiä. 11

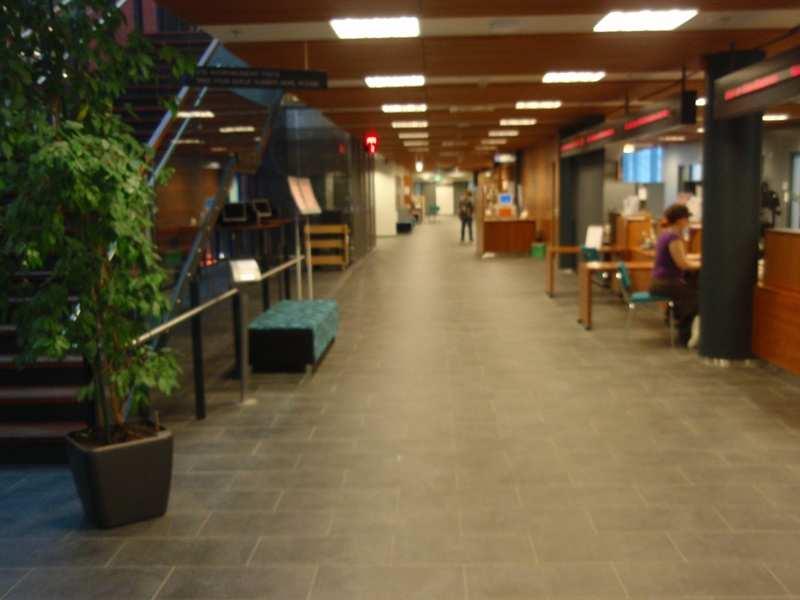

12 Yleiset tilat Infopiste Vahtimestareiden infopiste sijaitsee K1 kerroksessa, Pinninkadun sisäänkäyntiä vastapäätä. Pinninkadulta katsottuna infopiste onkin selkeästi esillä. Infopisteelle ei ole opastusta tiloissa. Varsinkin pääsisäänkäynnin läheisyyteen olisi hyvä sijoittaa opaste, josta kävisi ilmi kulkureitit infopisteelle normaalisti liikkuvien ja liikuntarajoitteisten henkilöiden näkökulmasta. Liikuntarajoitteinen henkilö joutuu kiertämään ravintolan läpi hisseille, jotta pääsee infopisteelle. Mahdollinen lattiaan asennettava liikkumista opastava lista helpottaisi myös pisteen löytämistä. Palvelutiskin korkeus on n. 810mm, polvitilan korkeus n. 780mm ja syvyys n. 270mm. Mittojen perusteella palvelutiskillä asiointi on mahdollista seisten ja istuen. Palvelutiskillä on myös induktiosilmukka, joka helpottaa kuulorajoitteisten henkilöiden asiointia. Tiskillä ei ole induktiosilmukasta kertovaa merkintää. Ala-aulassa on ajoittain kova melu, joka aiheutuu tilan käyttäjistä. Tämä voi vaikeuttaa normaalisti kuulevien ja kuulorajoitteisten infopisteellä asiointia. Tiskin valaistus on ainoastaan 200 luksia. Valaistusvoimakkuussuositus palvelutiskeillä on n luksia. Helpotusta tähän tuo pisteessä oleva kohdevalo, jonka voi ottaa käyttöön tarvittaessa. Palvelutiskin vastapäisellä seinällä on istumapaikkoja joissa voi odottaa vuoroaan. Infotiskin välittömään läheisyyteen olisi hyvä sijoittaa istuimia, joihin liikuntarajoitteinen henkilö pääsisi istumaan asioinnin ajaksi. Ravintola- ja kahvilatilat Ravintola- ja kahvilatilaan on suora ja esteetön pääsy pääsisäänkäynniltä. Sisäänkäynniltä kahvioon vievä oikeanpuoleinen käytävä ruokalan läpi on n. 1500mm leveä ja riittää hyvin liikuntarajoitteisten henkilöiden ravintola- ja kahvilatilan saavuttamiseen. Kalusteiden kohdalla tarvittava tila on n. 900mm. 12

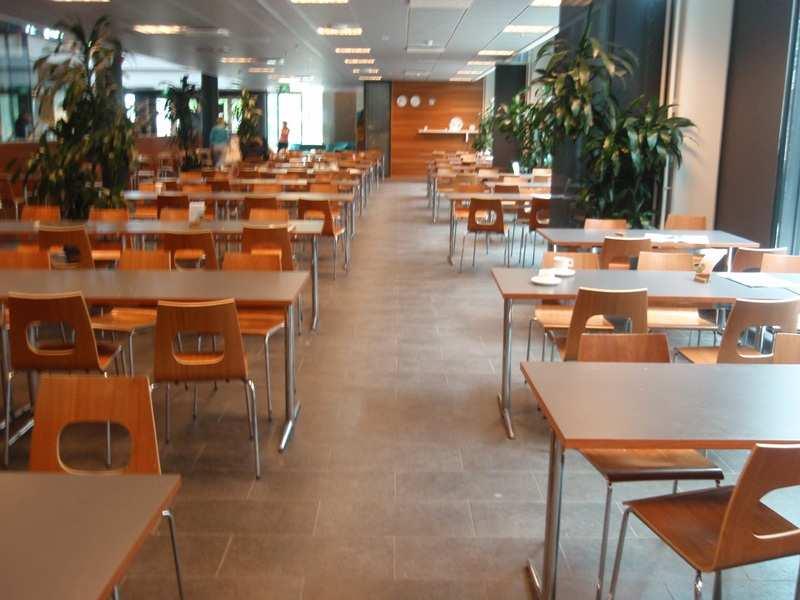

13 Ravintolan oikeanpuoleinen käytävä on riittävän leveä. Palvelutiskin korkeus on n. 890mm ja syvyys n. 300mm, mikä riittää esteettömään asiointiin. Tiskillä on pieni ulkonema, jonka avulla myös pyörätuolista pitäisi pystyä asioimaan ravintolassa. Palvelutiskeillä on tasainen yleisvalaistus, n. 340 luksia. Tarvittava valaistusvoimakkuus on n. 300 luksia, joten valaistus on riittävä. Tiskeillä on myös voimakas kohdevalaistus, joka helpottaa tiskillä asiointia. Lattian ollessa tumma, olisi tiskien väriksi hyvä valita vaaleita värejä, jotka erottuisivat lattian kontrasteista huomattavasti paremmin. Kassa erottuu ympäristöstään kohtuullisesti ja sen hahmottaa ravintolasta hyvin, koska se on merkitty selkeällä opasteella. Tilassa on ajoittain kova taustamelu. Kassoille asennettava induktiosilmukka helpottaisi kuulorajoitteisten henkilöiden kassalla asiointia. Ruokalan pöytien vapaan polvitilan korkeus on 700mm, syvyys 330mm pöydän keskikohtaan, leveys mm. Pöydät täyttävät esteettömyyssuositukset ja niitä kykenee käyttämään pyörätuolista käsin ja muita liikunta-apuvälineitä käyttäen, vaikka ne eivät olekaan korkeussäädettäviä. Tuolit ovat yhdenkorkuisia. Tilaan olisi hyvä sijoittaa muutamia erikorkuisia istuimia, koska mm. selän ongelmista kärsivät henkilöt eivät välttämättä kykene kumartumaan matalalle yleistuolille. Pöytien yhteydessä ei ole pistorasioita. Pistorasioita tarvitaan mm. sähköpyörätuolien lataamiseen ja hengityskoneiden käyttöön. Ravintolassa on erillinen astioiden palautustiski, jota voi käyttää pyörätuolista. Kiinteät kalusteet estävät osittain tilojen muuntelun liikuntarajoitteisten käyttäjien tarvitsemiin mittoihin mutta kriittisiä esteitä ravintolasta ei löydy, joten tämä ei välttämättä haittaa tilojen esteettömyyttä. Ruuhka-aikaan ruokalassa on kova melu ja, kun tähän lisätään vielä K1 kerroksen aulasta tuleva melu, niin rauhassa ruokailu on mahdotonta. 13

14 Ruokalassa leivät säilytetään lämpimän ruuan vieressä. Tämä tarkoittaa lähinnä sitä, että lämmin ruoka on leivänmuruissa. Gluteenittomalle henkilölle tämäkin tuottaa haittaa. Leipien siirtäminen erilleen lämpimän ruuan lähistöltä auttaa jo huomattavasti. Noutopöytä Noutopöydän kassa on merkitty opasteella, joka hahmottuu ympäristöstä hyvin. Noutopöytä erottuu kontrastieroltaan ympäristöstä kohtuullisesti. Vaaleammat sävyt tiskillä saisivat sen erottumaan tarkemmin. Kirjasto Yleistä Kirjaston sisäänkäynti sijaitsee pääsisäänkäynnin oikealla puolella. Pääsy sisäänkäynnille on esteetön. Aulassa on opaste, joka johtaa kirjastoon. Opaste on sijoitettu kattoon, joten siitä ei ole apua näkörajoitteisille henkilöille, vaikkakin kulku kirjastoon vaikuttaa täysin loogiselta. Opaste tulisi sijoittaa selkeästi esille myös, mm:n korkeuteen, kirjaston sisäänkäynnin läheisyyteen. Kulkua kirjastoon ei ole opastettu Pinninkadun sisäänkäynniltä. Pinninkadulta tultaessa liikuntarajoitteinen käyttäjä joutuu kulkemaan kirjastoon käyttäen hissiä ja kulkemalla ravintolan läpi. Pinninkadun aulassa olisi hyvä olla opaste, joka kertoisi reitit kirjastolle liikuntarajoitteisen henkilön ja normaalisti liikkuvan henkilön näkökulmasta. Kirjaston kerroksissa on opasteet, jotka kertovat mitä missäkin kirjaston osassa on mutta ne ovat sijoitettu korkealle katonrajaan. Opasteet tulisi sijoittaa selkeästi esille ja katsekorkeudelle kerrosten sisäänkäyntien läheisyyteen sekä ennen itse tilaa. 14

15 Nuoli osoittaa opasteeseen, joka erottuu todella heikosti. Ovet Kirjaston sisäänkäynnin ovien välittömässä läheisyydessä on riittävästi tilaa pyörätuolin käyttäjille. Tilaa tarvitaan ennen ja jälkeen ovien n. 1,5m x 1,5m suuruinen lattiapinta-ala. Kirjaston ovet avautuvat automaattisesti. Ovessa on myös turvatunnistin, joten ovi ei pääse tulemaan käyttäjien päälle vahingossa. Ovi erottuu taustastaan hyvin kontrastiraidan avulla. Ovessa ei ole potkusuojaa 300mm:n korkeudessa. Oveen tulisi asentaa potkusuoja 300mm:n korkeudelle, jottei ovirakenteita pääse epähuomiossa vahingoittamaan. Kirjaston aulassa on tasainen ja häikäisemätön valaistus, jonka voimakkuus on n. 370 luksia. Kirjaston yleisvalaistuksen voimakkuus on riittävä. Jos pyörätuolia käyttävä henkilö käyttää Pinninkadun sisäänkäyntiä ja haluaa päästä kirjastoon, joutuu hän menemään ensimmäiseen kerrokseen hissillä ja kiertämään koko kerroksen ruokalan kautta päästäkseen kirjaston sisäänkäynnille. Matkalla kirjastoon on myös yksi painava palo-ovi heti hissistä poistuttaessa. Kirjastoon olisi suora sisäänkäynti heti hissien oikealla puolella olevasta palo-ovesta, mutta sitä ei saa käyttää, koska siinä ei ole hälyttimiä kirjavarkauksien estämiseksi. Sama ongelma toistuu mentäessä kirjaston hissillä toisen kerroksen lukusaliin. Koko kerros joudutaan kiertämään palo-ovien takia, joita ei myöskään saa avata kirjavarkauksien estämiseksi. Hälytinjärjestelmien tarjoajat kykenevät tuottamaan ohjelmiston tuotesuojaporttiin, joka välittömästi hälytyksen tullessa lukitsee portin takana olevan oven. Hälytinjärjestelmien tarjoajat kykenevät myös tuottamaan tuotesuojaportteihin ohjelmiston, joka esimerkiksi palohälytyksen sattuessa avaa ovet, vaikka ne olisivat olleet lukittuina ja näin mahdollistaa oven käytön hätäuloskäyntinä. Kyseisen tuotesuojaportin asentaminen helpottaisi liikuntarajoitteisten henkilöiden pääsyä kirjastoon hisseiltä huomattavasti ja varsinkin K1 kerroksesta pääsyä kirjastoon. Lisätietoja tuotesuojaportista löytyy LIITTEET-kohdassa. Katso myös opiskelijapalautteet. Lainaustiskit Tilassa oleville lainaustiskeille on elektroniset opasteet ja katto-opasteet, jotka erottuvat kontrasteillaan ympäristöstä. Tiskien valaistus on n. 300 luksia, joka on riittävä lainaustiskeille. Lainaustiskeillä on myös induktiosilmukka. Induktiosilmukka helpottaa kuulorajoitteisten henkilöiden tiskillä asiointia. Lainaustiskien yhteyteen on sijoitettu aputasot liikuntarajoitteisten käyttäjien avuksi. Pöytä on mitoitettu pyörätuolin käyttäjien tarpeisiin ja on loistava lisä kirjaston esteettömyyteen. 15

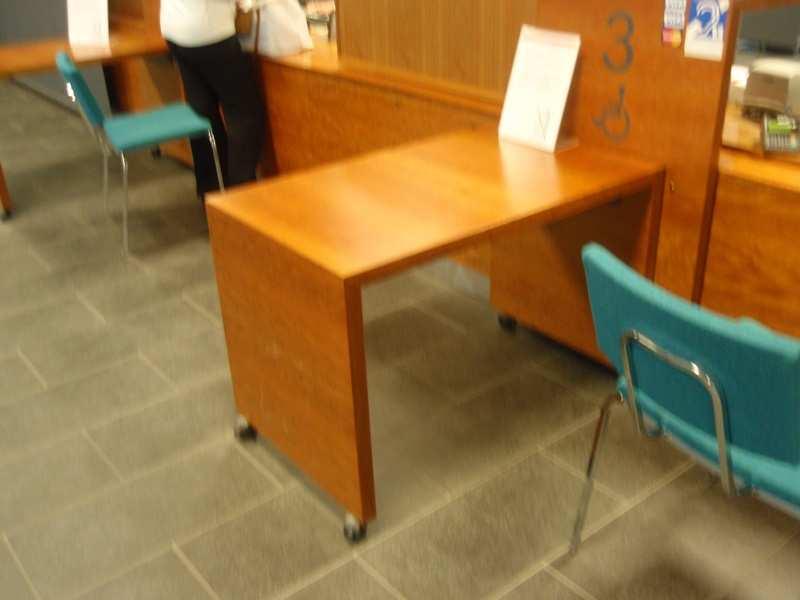

16 Lainaustiskeillä ei ole tukikaiteita tiskin reunassa. Tukikaiteet auttaisivat henkilöitä, jotka kykenevät kävelemään, mutta joilla on vaikeuksia alaraajojen käytössä. Kuva liikuntarajoitteisille tarkoitetusta palvelutiskin jatkosta. Loistava lisä. Palautustiski Palautustiski on sijoitettu sisäänkäynnin yhteyteen, sisäänkäynnin oikealle puolelle. Tiskin on n. 1000mm korkea ja 430mm syvä. Tiski voi olla hieman liian korkea pyörätuolista käytettäväksi, mutta kirjat voi palauttaa lainaustiskeillekin. Lainaustiskin valaistus on n. 200 luksia. Tarvittava valaistus on n. 150 luksia, joten tämänhetkinen valaistus on riittävä. Yleisöpäätteet Kirjastossa on myös yleisöpäätteitä useissa eri kerroksissa. Päätteet on aseteltu eri korkeuksille, joten ne soveltuvat eri liikuntarajoitteisille henkilöille. Kirjahylly Kirjaston kirjahyllyt ovat korkeita, joten niitä ei mm. pyörätuolilla liikkuva tai käsien vajaatoiminnasta kärsivä henkilö kykene välttämättä käyttämään ilman avustajaa. Kirjastossa olisi hyvä olla myös liikuntarajoitteisille henkilöille soveltuvia kirjahyllyjä. Liikuntarajoitteisten kirjahyllyn sopiva korkeus on 500mm 1100mm. Kirjoja ei tulisi asettaa lattianrajaan asti, koska eri liikkuma-apuvälineiden käyttäjät eivät yleensä kykene kumartumaan alimmille kirjahyllyille. Valaistus kirjahyllyjen kohdalla on melko tasainen ja häikäisemätön. Opasteet on asennettu kirjahyllyjen päätyihin n. 1510mm:n korkeudelle ja niiden kirjasinkoko on n. 20mm. Ne ovat hyvällä lukukorkeudella ja erottuvat kirjahyllyistä hyvin. Opasteet ovat laminoituja, joten ne saattavat aiheuttaa häikäistymistä ajoittain. Mattapintainen ja vaalea opaste tummalla tekstillä erottuisi tehokkaammin taustastaan. Joidenkin kirjahyllyjen jälkeen ei ole riittävästi tilaa pyörätuolilla kääntymiseen, vaan tilasta joutuu 16

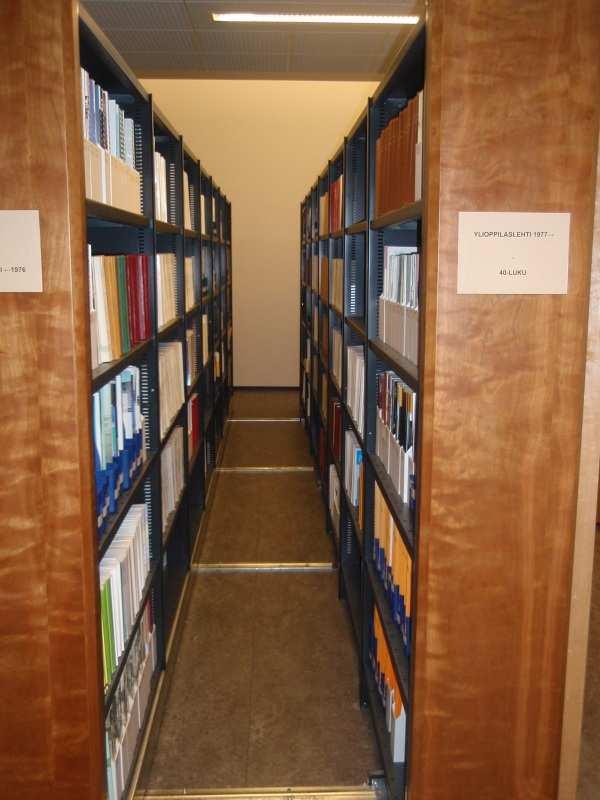

17 peruuttamaan pois. Kuva kirjaston käytävästä, jonka päädyissä ei ole tilaa pyörätuolilla kääntymiseen. Kalusteet Kalusteet kirjastossa ovat siirrettäviä ja niiden tämänhetkinen sijoittelu ei tuota ahtaita käytäviä, jotka voisivat aiheuttaa esteitä tilojen käyttäjille. Kirjastossa sijaitsevat lukupöydät ovat n. 710mm korkeita, josta polvitilan syvyys on n. 700mm, leveys 1000mm ja syvyys n. 610mm. Mitat tekevät lukupöydistä esteettömiä käyttää. Pöytien istuinten korkeus on n. 450mm. Osaan pöydistä olisi hyvä sijoittaa korkeussäädettäviä tuoleja, joita kykenisivät käyttämään eri liikuntarajoitteista kärsivät henkilöt. 17

18 Opetus- ja laitostilat Luokkahuoneisiin on yleisesti helppo ja esteetön pääsy. Ovet ovat riittävän leveät esteettömään käyttöön. Suurin osa ovista on 890mm leveitä ja osa vielä leveämpiä. Ovien välittömästä läheisyydestä löytyy yleensä 1,5m x 1,5m kokoinen alue, jossa voi mm. pyörätuolilla kääntyä vaivattomasti. Suurimmasta osasta luokkia ovien avautumispuolelta löytyy myös tarvittava 400mm:n tila, johon voi pyörätuolin käyttäjä väistää avautuvaa ovea. Kuvassa neuvotteluhuone Oven oikealla puolella oleva vaatenaulakko voi haitata tilan esteetöntä käyttöä. Käytävillä olevat opasteet luokkahuoneisiin ovat riittämättömiä. Käytäville olisi hyvä sijoittaa opasteita, joista kävisivät ilmi luokkahuoneet sekä niiden sijainnit nuolilla ilmaistuna. Opasteiden sijoituskorkeus käytävien yllä tulisi olla yli 2200mm, jotta nämä huomataan kaukaa ja seinälle asetettavien opasteiden korkeuden tulisi olla n. 1400mm 1600mm. Kahden korkuisia opasteita tarvitaan koska näkörajoitteiset henkilöt eivät välttämättä kykene lukemaan korkealla olevia opasteita. Osassa luokkahuoneita on ainoastaan pieni tilaopaste oven yläreunassa 1920mm korkeudella ja opasteen kirjasinkoko on n. 20mm. Näihin oviin olisi hyvä asentaa tilaopaste n. 1400mm 1600mm korkeuteen lattiasta. Tämä helpottaa pyörätuolilla liikkuvaa henkilöä hahmottamaan tilan sisällön tehokkaammin. Kaikkein tehokkaimmat opasteet, jotka voisi asentaa, olisivat ovien viereen asennettavat seinäopasteet, joissa olisi tumma tausta, vaalea teksti ja pistemerkintä. 18

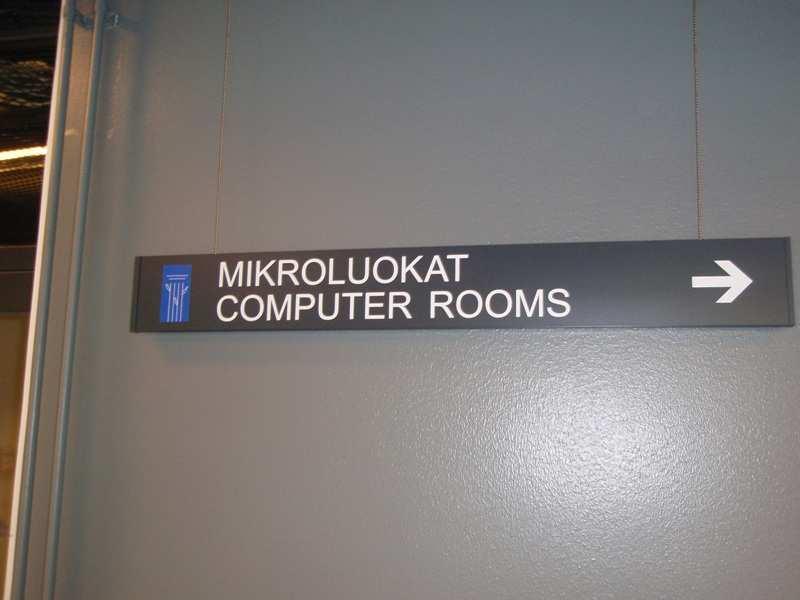

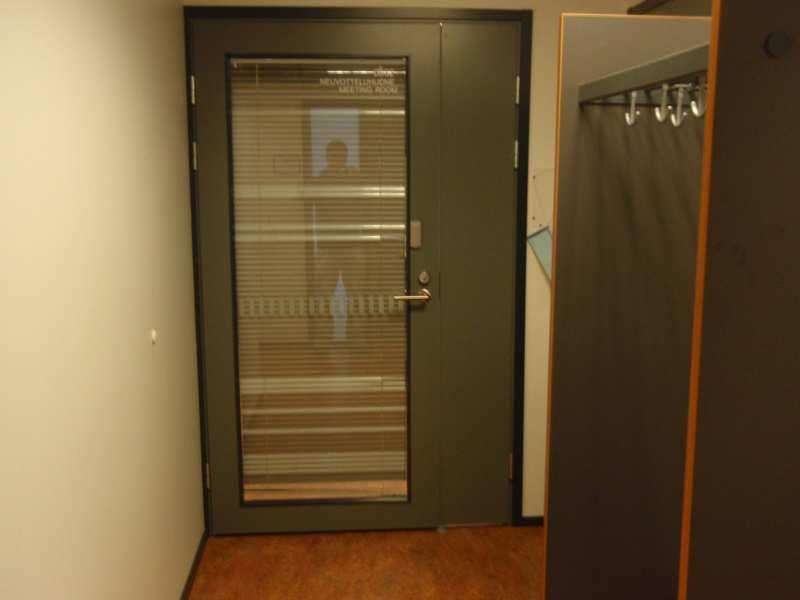

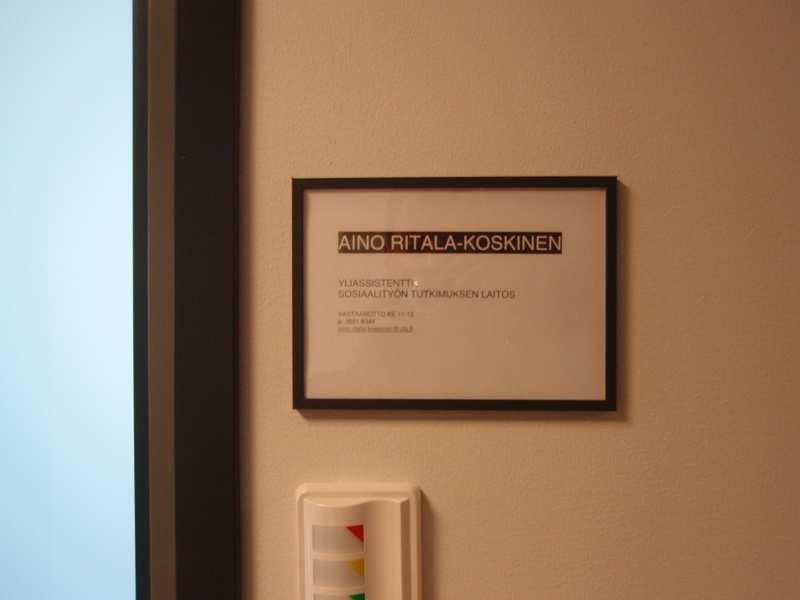

19 Kuvassa oviopaste, joka erottuu taustastaan ja on hyvällä korkeudella pyörätuolista luettavaksi. Tiloissa, joissa on harmaita lasiovia, ovet ovat riittävän kevyitä helppoon avaamiseen. Ovissa tosin on potkusuoja vain 140mm:n korkeuteen. Oviin tulisi asentaa potkusuojat 300mm:n korkeudelle, jottei ovirakenteita pääse epähuomiossa vahingoittamaan. Puunväriset ovet taas vastaavasti ovat liian raskaita käytettäviksi esteettömästi. Ovien avaamiseen käytettävän voiman tulisi olla korkeintaan 10 newtonia, n. 1kg. Ovipumppujen keventäminen auttaa asiaan jo huomattavasti. Puunväriset ovet eivät myöskään erotu taustastaan kovin hyvin. Puunväriset ovet eivät erotu taustastaan. Luokkatiloissa on liikuteltavat kalusteet, joten ne ovat siirrettävissä, jos tilassa tarvitaan esteetön pääsy pöytätasoille. Tällä hetkellä joidenkin luokkien kalusteiden sijoittelu luo esteitä käyttäjille. Luokkatiloissa olevat pöydät eivät välttämättä ole täysin esteettömiä liikuntarajoitteisten henkilöiden käytettäviksi. Pyörätuolilla liikkuvat henkilöt eivät välttämättä pääse pöytien ääreen. Leveydeltään mm:n ja korkeudeltaan mm:n pöydät ovat oikean kokoisia, mutta syvyydeltään esteettömyyden vaatimukset eivät toteudu. Syvyyden pöydissä tulisi olla n. 600mm. Esteettömyyden yleiset suositukset pöydille ovat leveydeltään n. 800mm, polvitilan korkeudelta n. 670mm ja syvyydeltään 600mm. Jokaisessa olisi hyvä olla 1 2 pöytää, jotka täyttävät esteettömyyden vaatimukset. Pulpeteille olisi hyvä olla myös esteetön pääsy 19

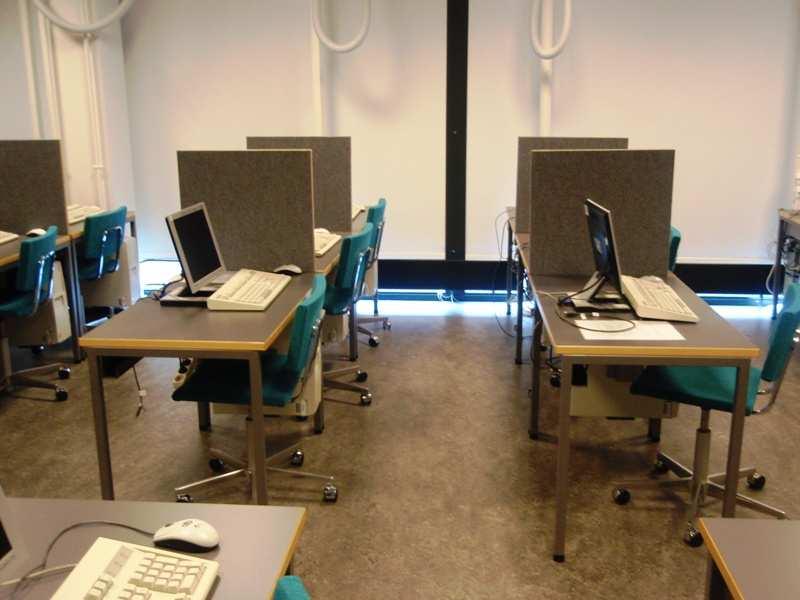

20 sisäänkäynniltä. Esteettömään pääsyyn vaaditaan n. 900mm leveä käytävä, josta voi kääntyä vaivatta pulpetille. Huonekalujen sijoittelu saattaa aiheuttaa ahtaita käytäviä. Kuva yleisimmistä pulpeteista. Pöytien syvyys ei ole riittävä pyörätuolista käytettäväksi. Ainoastaan isoimmissa luokkatiloissa on induktiosilmukat (K103, K104, K113). Muista luokkatiloista ne puuttuvat. Esimerkiksi kannettava induktiosilmukka toisi avun sinne, missä sitä tarvitaan. Kannettava induktiosilmukka on yleensä salkkuun pakattu järjestelmä, joka sisältää silmukkajohdon, vahvistimen ja mikrofonin. Suurimmassa osassa tiloista valaistus on riittävä. Lähinnä kerrosten pienissä kirjastoissa havaittiin puutteita valaistusvoimakkuudessa (keskimmäisissä hyllyväleissä ei valaistusta juuri ollenkaan). K1 kerroksen auditorioissa ja seminaaritiloissa valaistusta voisi parantaa suositusten mukaisiksi. Opetustiloissa tulisi suositusten mukaan olla n. 500 luksin valaistusvoimakkuus. Laitosten toimistojen sisäänkäynneissä on yli 20mm:n korkuiset kynnykset. Niitä ei tarvitsisi olla ollenkaan, jolloin pyörätuolilla olisi helpompi päästä sisään toimistoihin. 20

21 K- Kerrokset Henkilökunnan sosiaalitilat, -2. kerros Henkilökunnan tilat sijaitsevat -2. kerroksessa olevassa väestönsuojassa, jonne johtaa raskas paloovi. Sisällä tilassa ei ole kynnyksiä suihkua lukuun ottamatta, mikä helpottaa tilan käyttöä henkilökunnalla, joilla on esimerkiksi vaikeuksia alaraajojen kanssa. Sisällä pukuhuoneissa on riittävän leveät käytävät esteettömään liikkumiseen. Lattiamateriaali ei luista märkänäkään. Tilassa on normaali wc-tila, joka ei sovellu esimerkiksi pyörätuolista käytettäväksi, mutta muuten wc soveltuu useille eri liikuntarajoiteryhmille. Tilassa olevat ilmastointihormit aiheuttavat taustamelua, joka voi vaikeuttaa kuulorajoitteisen henkilön kommunikointia tilassa. Valaistus tilassa on n. 330 luksia. Kerros -2 Kerroksen A rappukäytävässä on automaattinen ovenavaus, joka johtaa parkkihalliin. Muissa rapuissa tätä ei ole. Ovien ulkopuolella oleva automatiikka avaa kaksi ovea kerrallaan. Molemmat ovet pysyvät auki n. 20 sekuntia. Tarvittava aika esteettömään käyttöön on n. 25 sekuntia. Tuossa ajassa ovesta ehtii kulkemaan läpi erilaisia liikunta-apuvälineitä käyttävät helposti ilman vaaraa joutua ovien väliin niiden sulkeutuessa. Kartoitettaessa huomattiin myös, etteivät ovet aina avaudu eikä rappukäytävän puoleinen ovi avaudu kokonaan. Tämä vähentää oven vapaata leveyttä ja vaikeuttaa ovesta pääsyä mm. pyörätuolilla. Kerroksessa on kolme invapysäköintipaikkaa, jotka sijaitsevat pitkittäin aivan A porraskäytävän sisäänkäynnin vieressä. Parkkipaikat ovat 2450mm leveitä ja 6000mm pitkiä. Parkkipaikkojen mitat täyttävät esteettömyyden vaatimukset hyvin. Parkkipaikoilla on Isa-merkinnät seinässä parkkipaikkojen takana. Isa-merkit ovat kohtuullisen pieniä ja ne erottuvat huonosti taustastaan. Seinään olisi hyvä asentaa sinivalkoinen Isapyörätuolimerkki. Merkki erottuu taustasta vahvemmin ja auttaa löytämään paikat tehokkaammin. 21

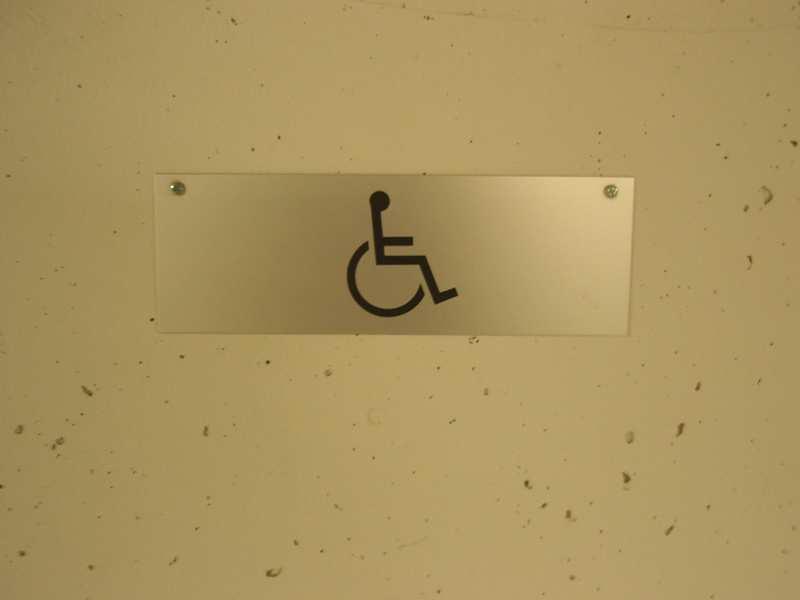

22 Kuva parkkipaikan Isa-merkinnästä. Oikeanpuoleinen merkintä erottuisi paremmin taustastaan. Kerros -3 Kerroksessa samanlainen oviautomatiikka kuin -2. kerroksessa. 22

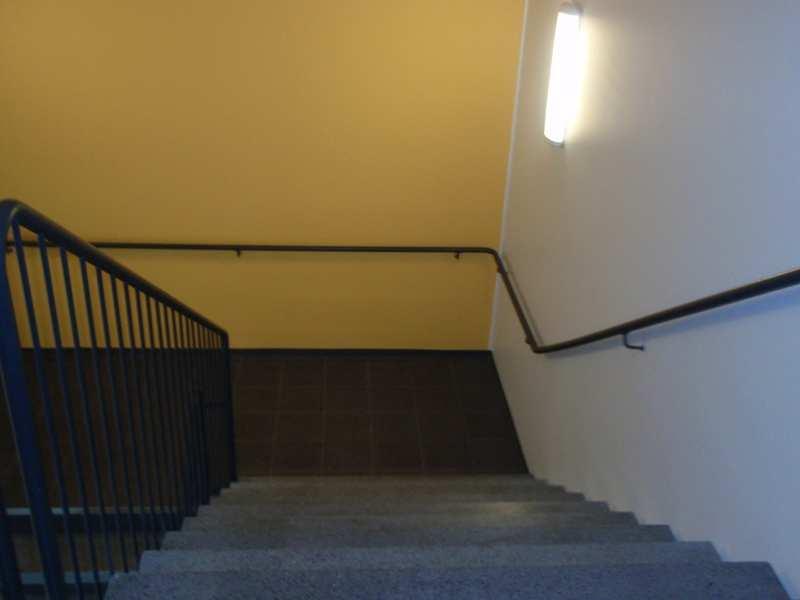

23 Rappukäytävät A, B, C rappukäytävät ovat pääpiirteittäin täysin samanlaiset. Samanlaiset esteet esiintyvät jokaisessa rappukäytävässä. Rappukäytäville on veihtoehtoisena siirtymistapana hissi. Rappujen leveys on 1450mm, yhden portaan nousu 180mm ja etenemä 290mm. Etenemä ja nousu pysyvät samana portaiden alaosasta yläosaan. Esteettömyyden suositusten mukaisesti portaan nousu saisi olla korkeintaan 160mm, mutta portaiden nousu ei vaihtele vaan pysyy samana, joten tämä ei välttämättä vaadi toimenpiteitä. Muuten portaiden mitoitus on esteettömyyden vaatimissa mitoissa. Portaikossa on avoportaat, jotka voivat aiheuttaa kaatumisvaaran. Portaissa ja porrastasanteessa ei ole kontrastiraitoja. Kontrastiraita tulisi asentaa portaan ja porrastasanteen etureunaan. Kontrastiraita voi olla esimerkiksi liukuestenauha mutta muukin nauha, joka luo riittävän kontrastieron portaiden reunoihin riittää. Portaaseen ja porrastasanteeseen asennettava porrasnauha toisi portaat paremmin esille. Portaissa on käsijohteet molemmin puolin ja ne erottuvat hyvin taustastaan. Käsijohteen korkeus on 980mm ja sen etäisyys seinästä on n. 70mm. Käsijohteen tulisi sijaita mielellään kahdella eri korkeudella. Ylimmäinen 900mm:n korkeudella ja alempi 700mm:n korkeudella. Käsijohteen tulisi myös jatkua n. 300mm yli ensimmäisen ja viimeisen portaan. Portaikossa olisi hyvä olla kahdella korkeudella käsijohteet. 23

24 Rappukäytävien valaistusvoimakkuus on n luxia ilman luonnonvaloa. Suositeltava valaistusvoimakkuus tulisi olla n. 300 luksia. Porraskäytävien ovet Porraskäytävien ovien välittömässä läheisyydessä on 1,5m x 1,5m kokoinen alue sekä ovien vieressä on 400mm:n tila, johon pyörätuolilla voi väistää avautuvaa ovea. Alue auttaa pyörätuolilla liikkuvaa henkilöä kääntymään tilassa esteettömästi. Ovet ovat yli 850mm leveitä, joten ne täyttävät esteettömyyden vaatimukset hyvin. Ovet ovat kylläkin raskaita, joten niiden käyttö pyörätuolista ilman avustajaa voi olla vaikeaa. Keventämällä ovipumppua saadaan ovista helppokäyttöisemmät. Ovet ovat läpinäkyviä ja niissä ei ole potkusuojia. Potkusuojat tulisi asentaa n. 300mm:n korkeudelle oven alaosasta mitattuna. Kirjaston raput Kirjaston rappujen yläosassa ei ole alkamisesta varoittavaa merkintää. Alkamisesta kertovat merkintä varoittaa näkörajoitteista henkilöä törmäämästä tai putoamasta rappuihin. Varoittava merkintä tarvitaan koska raput alkavat suoraan käytävältä, eikä niiden yläosassa ole välitasannetta. Porrasaskelmiin on asennettu nauhat, jotka auttavat erottamaan askelmat toisistaan. Portaan etenemä on 315mm ja nousu 160mm, joten ne täyttävät esteettömyyden vaatimukset hyvin. Portaissa on molemmin puolin yksi kaide, joka jatkuu 300mm yli ensimmäisen ja viimeisen rappusen. Portaisiin olisi hyvä asentaa toinen kaide n. 700mm:n korkeudelle. K1 1 Portaat Portaissa ei ole alkamisesta varoittavaa merkintää. Alkamisesta kertovat merkintä varoittaa näkörajoitteista henkilöä törmäämästä tai putoamasta rappuihin. Portaiden etureunaan on maalattu kaksi punaista viivaa, jotka erottavat raput toisistaan. Portaissa on molemmin puolin yksi kaide, joka jatkuu 300mm yli ensimmäisen ja viimeisen rappusen. Portaisiin olisi hyvä asentaa toinen kaide n. 700mm:n korkeudelle. 24

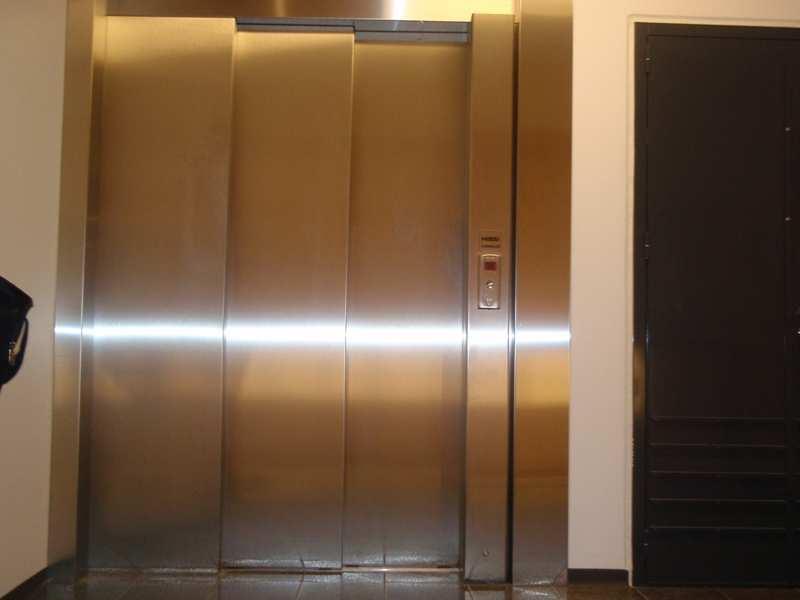

25 K1 1 Portaiden etureunojen kontrastierot ovat hyvät, mutta niitä olisi hyvä vahvistaa paremman kontrastieron saamiseksi. Hissit Rakennuksessa on kolme hissiä. Hissit sijaitsevat rappukäytävien yhteydessä. Hisseille ei ole selkeästi erottuvia opasteita. Opasteet ovat sijoitettu korkealle katonrajaan. Opasteet hisseille olisi hyvä lisätä myös mm:n korkeudelle kerroksiin. Hissien ulkopuolella niiden välittömässä läheisyydessä on riittävä 1,5m x 1,5m alue, jossa voi pyörätuolilla liikkuessa kääntyä vaivatta. Hissien pysähtymiskerrosten välittömässä läheisyydessä ei ole kerrosmerkintöjä. Kerrosmerkinnät tulisi sijoittaa siten, että ne voi erottaa hissikorista käsin. Kerrosmerkinnät auttavat käyttäjää hahmottamaan sijaintinsa. Hissin ovien vapaa leveys on 910mm, korin syvyys 1600mm ja leveys on 1040mm. Muuten hissi täyttää mitat, mutta leveyden tulisi olla 1100mm. Hissin leveydestä ei ole tullut asiakaspalautetta, joten sen korjaaminen ei ole akuutti asia. Ovissa on turvatunnistimet, ettei ovi tule käyttäjän päälle. Hissien kutsupainikkeet ovat 1100mm korkeudella, joten ne ovat hyvin sijoitettuja. Hissin kutsupainikkeet eivät tosin erotu riittävästi taustastaan. Lisäämällä kontrastieroa painikkeisiin saadaan painikkeet selvemmin esille. 25

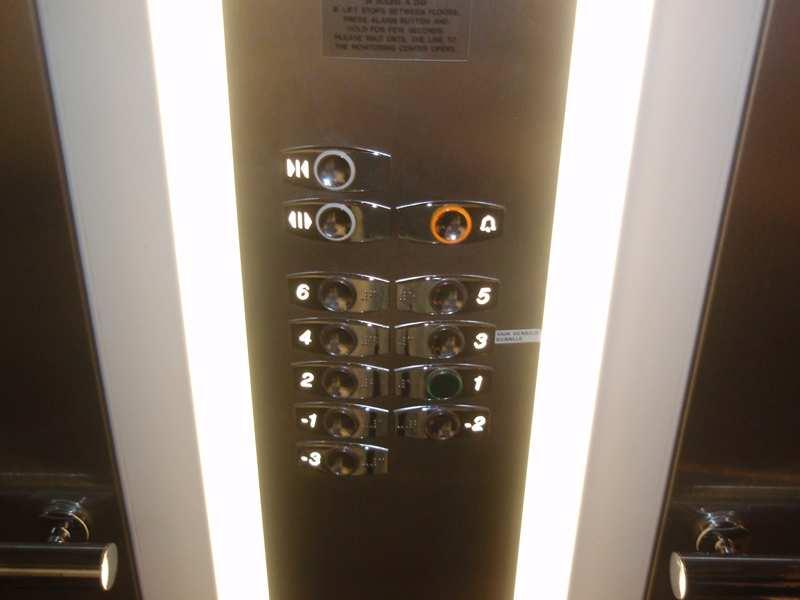

26 Hissin kutsupainike ei erotu taustastaan riittävästi. Hissin kerrospainikkeet ovat 1250mm:n korkeudella pystyrivissä. 850mm:n korkeudella vaakasuorassa oleva kutsupainike rivi olisi paremmin lyhytkasvuisten ja pyörätuolissa liikkuvien henkilöiden saavutettavissa. Vaakarivi olisi esteettömämpi käyttää. Hississä on saapumisesta kertova äänimerkki ja visuaalinen merkki, jotka helpottavat näkö- ja kuulorajoitteisten henkilöiden hissin käyttöä. Hissin kerrospainikkeiden vierellä on kohokuviot ja pistekirjoitusta, jotka kertovat tehokkaasti käyttäjille painikkeen tarkoituksen. Hissistä puuttuu istuin. Hissiin asennettava istuin auttaa henkilöä, jolla on vaikeuksia tasapainon pitämisessä, alaraajojen toimintakyvyn tai fyysisen jaksamisen ongelma. Istuimen asennuskorkeus on n. 50cm ja leveys n. 40cm. Hissin valaistus on 150 luksia. Esteettömyyden suositusten mukaan hissin valaistuksen tulisi olla luksia. Painettaessa hälytysnappia, hissi ottaa yhteyden Otis Oy:n hälytyspäivystykseen. Otis Oy:n henkilökunnan kanssa voi keskustella hississä olevan puhelimen kautta. Hississä ei ole kuuroille sopivaa hälytysjärjestelmää. Esimerkiksi tekstiviestillä lähetettävä hälytys auttaisi kuulorajoitteisten henkilöiden hissin hälytyksen käyttöä. 26

27 Liikuntarajoitteisten wc:t Liikuntarajoitteisten wc:t eivät eroa toisistaan huomattavasti kerroksittain. 4 6 kerroksissa on täysin identtiset wc:t. 1 6 kerrosten inva-wc:t Sisäänkäynnit Tiloihin ei ole opasteita. Kerroksissa tulisi olla opasteet, jotka kertovat wc-tilojen sijainnin. Wc:n oveen olisi myös hyvä lisätä näkyvä Isa-merkintä, joka kertoo käyttäjälle tehokkaasti tilan tarkoituksen. Opaste tulisi sijoittaa n mm:n korkeudelle. Tällä hetkellä tilojen ainoat opasteet ovat pienet kirjoitetut opasteet korkealla tilojen ovissa. Ovien välittömässä läheisyydessä on riittävä 1,5m x 1,5m tila, jossa pyörätuolilla liikkuvat henkilöt voivat kääntyä vaivatta. Ovien vieressä on myös 400mm:n tila, johon pyörätuolilla voi väistää avautuvaa ovea. Ovi on kevyt ja sen vapaa leveys on n. 910mm. Sisäänkäynnin yhteydessä on n. 15mm korkea luiskattu kynnys, joka ei haittaa tilan saavutettavuutta. Ovessa ei ole lankavedintä. Lankavedin helpottaa oven sulkemista ja avaamista pyörätuolista käsin. Lankavedin helpottaa oven käyttöä pyörätuolista käsin. Sisätilat Wc- istuimen käsituet ovat integroituna istuimeen. Istuimessa kiinni olevat käsituet eivät välttämättä ole tarpeeksi tukevia. Suositeltavaa olisi asentaa seinään kiinnitettävät ja ylös salpautuvat käsituet, jotka kestävät painoa huomattavasti paremmin. Käsitukien asennuskorkeus on n. 800mm. Wc- istuin on n. 480mm korkea, joka on sopiva useimmille pyörätuolin käyttäjille. Istuimen takana ei ole tarvittavaa 300mm tilaa. Tila tarvitaan kun sähköpyörätuolilla peruutetaan istuimen vierelle tai, jos henkilö tarvitsee avustajan. Käsisuihku sijaitsee istuimen takana, joten 27

28 siihen ei välttämättä pääse käsiksi istuimelta. Kuvassa käsituet, taustatila ja käsisuihku. Istuimen oikealla puolella on 1020mm:n vapaa tila, johon voi laittaa pyörätuolin. Paperitelineen korkeus on 1050mm. Esteettömyyden suositusten mukaan enimmäiskorkeuden tulisi olla 900mm. Altaan koko on jalkatilalta 690mm, syvyydeltä 580mm ja leveydeltään 860mm. Mitoiltaan allas täyttää esteettömyyden suositukset. Peilin alareuna on 1070mm:n korkeudella. Alareunan tulisi olla korkeintaan 900mm:n korkeudella, jotta sitä kykenisi käyttämään pyörätuolista vaivatta. Wc-tilan valaistus on n. 270 luksia, joka on riittävä. Wc-tilan hälytysnaru sijaitsee istuimen vieressä. Naruun ylettyy istualtaan hyvin. Toisaalta, jos henkilö sattuu kaatumaan ja ei pääse enää ylös, on naru asennettu liian korkealle. Narun olisi hyvä ulottua maahan asti. Hälytyksestä lähtee visuaalinen ja äänisignaali, joka kertoo näkö- ja kuulorajoitteisille henkilöille hälytyksen kytkeytymisestä. Hälytys wc:stä tulee ainoastaan käytävälle. Hälytyksen olisi hyvä kuulua myös vahtimestareiden koppiin. Hälytyksen vetäminen vaatisi järjestelmän yhdistämistä jokaiseen liikuntarajoitteisten wctilaan kerroksen inva-wc:t Tilat ovat samanlaisia kuin 4-6. kerroksissa paitsi hieman leveämpiä. Tilasta löytyy 1,5m 28

29 pyörähdysympyrä sekä ovesta Isa-merkinnät. 1. kerroksen inva-wc Kerroksen inva-wc on oveltaan, istuimeltaan ja hälytykseltään samanlainen kuin 1 6 kerroksen wc-tilat. Kerroksen inva-wc:lle ei ole opasteita. Tilaan olisi hyvä olla opasteet aulasta asti, koska wc-tila on piilossa ruokalan päädyssä A rappukäytävän takana. Ovessa on kuitenkin näkyvä Isa-merkintä, joka kertoo tarkasti mitä tila sisältää, kun sen vain löytää. Ovessa ei ole lankavedintä. Lankavedin helpottaa oven sulkemista ja avaamista pyörätuolista käsin. Sisätila Sisällä wc:ssä on esteettömyyssuositusten mukainen 1,5m halkaisijaltaan oleva pyörähdysympyrä. Tämä helpottaa tilan käyttöä huomattavasti. Allas tilassa on säädettävää mallia. Altaan voi säätää haluttuun korkeuteen riippuen käyttäjän tarpeista. Altaan syvyys on 530mm. Tarvittava syvyys esteettömään käyttöön on 600mm. Peilin alareuna on 1060mm:n korkeudella. Alareunan tulisi olla korkeintaan 900mm:n korkeudella, jotta sitä kykenisi käyttämään pyörätuolista vaivatta. Kerros -1 K128 inva-wc Kerroksen inva-wc on oveltaan, istuimeltaan ja hälytykseltään samanlainen kuin 1 6 kerroksen wc-tilat. Tilaan ei ole riittäviä opasteita. Ovessa on kuitenkin näkyvä Isa-merkintä, joka kertoo tarkasti mitä tila sisältää, kun sen vain löytää. Ovessa ei ole lankavedintä. Lankavedin helpottaa oven sulkemista ja avaamista pyörätuolista käsin. Sisätilat Tilassa on kiinteä allas, jonka mitat ovat: korkeus 850mm, leveys 630mm ja syvyys n. 380mm poistovesiputkiin. Muilta osin allas täyttää tarvittavat mitat, mutta syvyydeltään allas ei täytä esteettömyyden suosituksia. Istuimen oikealla puolella on tilaa 770mm. Tarvittava tila olisi n. 1000mm, jotta tilassa voisi käyttää pyörätuolia vaivatta. Kerros -1 K120 inva-wc Kerroksen inva-wc on oveltaan, istuimeltaan ja hälytykseltään samanlainen kuin 1 6 kerroksen 29

30 wc-tilat. Tilaan ei ole riittäviä opasteita. Ovessa on kuitenkin Isa-merkintä, joka kertoo tarkasti mitä tila sisältää, kun sen vain löytää. Ovessa ei ole lankavedintä. Lankavedin helpottaa oven sulkemista ja avaamista pyörätuolista käsin. Sisätilat Altaan mitat ovat: korkeus 850mm, jalkatilan leveys 630mm ja syvyys n. 210mm, poistovesiputki ottaa vastaan. Muilta osin allas täyttää tarvittavat mitat, mutta syvyydeltään allas ei täytä esteettömyyden suosituksia. Wc- istuimen molemmin puolin on n. 850mm vapaata tilaa. Tarvittava tila olisi n. 1000mm, jotta tilassa voisi käyttää pyörätuolia vaivatta. Peilin alareuna on 1080mm:n korkeudella. Alareunan tulisi olla korkeintaan 900mm:n korkeudella, jotta sitä kykenisi käyttämään pyörätuolista vaivatta. 30

31 Opasteet Ulkotilat Ulkotiloissa opasteet ovat pieniä ja sijaitsevat ainoastaan ovessa lukuun ottamatta kahta suurta opastetta, jotka sijaitsevat korkealla ilmassa Pinnin- ja pääsisäänkäynnin edessä. Opasteet eivät ole helposti havaittavissa ulkotiloissa varsinkaan näkörajoitteisille henkilöille. Ulos mm:n korkeuteen kulkuväylien ulkopuolelle sijoitettavat opasteet helpottaisivat huomattavasti sisäänkäyntien hahmottamista. Kuva ulkotilan oviopasteista. Opasteet erottuvat läheltä hyvin, mutta 5 metrin päästä niitä ei enää juuri erota. Sisätilat Pääsisäänkäynnin välittömässä läheisyydessä ei ole rakennuksen pohjapiirustusta. Pohjapiirustus helpottaa tilan hahmottamista. Varsinkin kuulorajoitteiset, jotka eivät välttämättä kykene kysymään apua, hyötyvät tästä. Pinnin sisäänkäynnin vasemmalla puolella on pohjapiirustus, mutta tämä on todella pieni. Kohokartta tulisi sijoittaa sisäänkäynnin läheisyyteen n. 900mm korkeudelle. Esimerkiksi seisova opastepylväs sisäänkäynnin vieressä auttaa riittävien opasteiden luomisessa. Hissien ja joidenkin rappukäytävien välittömästä läheisyydestä puuttuu myös pohjapiirustukset. Pohjapiirustuksen oli hyvä sijaita jokaisen sisäänkäynnin, kerroksen ja hissin välittömässä läheisyydessä. Opasteen tulisi olla heijastamaton, jotta sitä voi tarkastella kauempaakin. 31

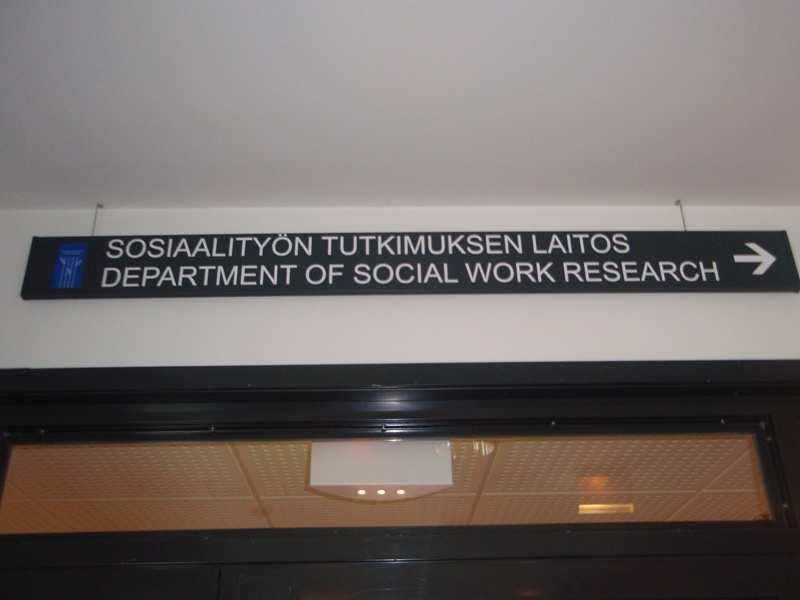

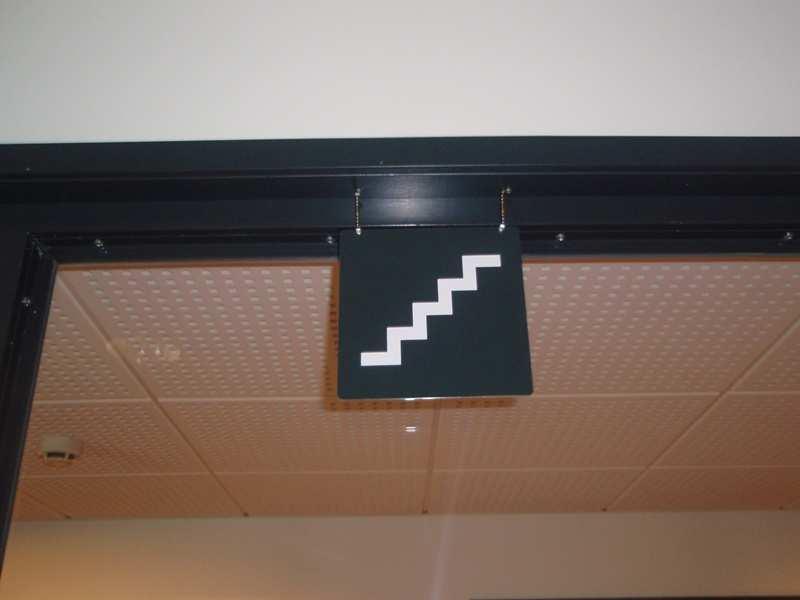

32 Yleiset tilaopasteet ovat aina katonrajassa tai kulkuväylän yläpuolella. Opasteita olisi hyvä sijoittaa myös alemmas n mm:n korkeudelle, jotta näkörajoitteisten henkilöiden ja pyörätuolilla liikkuvien henkilöiden olisi helpompi suunnistaa tiloissa. Kirjasimet ovat kuitenkin helppolukuisia (valkoinen teksti, tumma tausta), niiden pinta on yleensä häikäisemätön ja ne ovat yleensä myös hyvin valaistuja. Joihinkin paikkoihin opastus puuttuu täysin. Esimerkiksi opastusta Kalevantien sisäänkäynniltä infopisteeseen ei ole. Wc-tiloihin ei ole riittäviä opasteita. Wc-opasteita ei yleisesti ole muualla kuin ovissa. Opasteita olisi hyvä lisätä pääväylille, jotta niitä ei tarvitsisi etsiä jokaisesta kerroksesta. Tiloissa on opasteita jonkin verran, mutta yleensä ne ovat sijoitettu katonrajaan tai muuten korkealle. Osa opasteista olisi hyvä sijoittaa mm:n korkeudelle lattiasta, kulkureittien varrelle. Huonekohtaiset kyltit Jokaisen toimiston ulkopuolella on kyltti, joka kertoo kuka toimistossa työskentelee sekä tittelin. Opaste on joko laminoitua paperia tai lasikotelossa, joka voi aiheuttaa häikäisyä. Esimerkiksi mattapintainen opastekyltti, jossa olisi valkoinen teksti mustalla pohjalla ja pistekirjoituksella samat tiedot, toisi tilojen opasteisiin hyvän lisän. Tällä hetkellä teksteissä on kuitenkin hyvät kontrastierot ja ne on valaistu hyvin mutta niissä ei ole pistekirjoitusta. Opastekyltit erottuvat huonosti ja voivat aiheuttaa häikäisyä. Musta pohja, vaalea teksti tai toisinpäin ja pistekirjoitus olisivat loistava lisä opasteisiin. 32

33 Yhteenveto Ulkotilat Ulkotiloista, sisäänkäyntien edestä, puuttuivat opasteet, jotka kertovat mitä kyseisestä rakennuksen osasta löytyy. Suositus: Opasteiden sijoittaminen esimerkiksi oven ulkopuolelle selkeästi kadulle näkyviksi antaa riittävästi informaatiota tiloihin saapuville. Pääsisäänkäynnin edustalle ei pääse pysäköimään väliaikaisesti, koska jalkakäytävän reunus on todella korkea. Suositus: Jalkakäytävän luiskaaminen riittävän pitkältä matkalta mahdollistaa väliaikaisen pysäköinnin kiinteistön edustalla. Jalkakäytäviltä sisäänkäynneille ei ole ohjaavia, tuntoaistin avulla havaittavia opastelaattoja. Suositus: Esimerkiksi laattoja, joissa on pitkittäin oleva kohokuvio kontrastierolla, voitaisiin käyttää ohjaamaan näkörajoitteisten henkilöiden kulkua ulkotiloissa eri sisäänkäynneille. Sisäänkäynnit Pääsisäänkäynti & Pinninkadun sisäänkäynti Sisäänkäyntien edustalla ei ole istumapaikkoja. Suositus: Sisäänkäyntien välittömään läheisyyteen olisi hyvä lisätä istumapaikat mm. kuljetusta odottaville henkilöille. Istumapaikat tulisi sijoittaa kulkuväylän ulkopuolelle, ettei törmäysvaaraa liikenteen kanssa synny. Sisäänkäynneillä on n. 30mm korkea suorareunainen kynnys. Suositus: Jos kynnys on välttämätön, tulisi sen korkeuden olla korkeintaan 20mm. Sisäänkäyntien kynnykset olisi hyvä luiskata, esimerkiksi liikuntarajoitteisten sisäänkäynnin yhteydestä. Sisäänkäynneillä on ritilä, jonka rakojen leveys on yli 5mm. Suositus: Ritilä olisi hyvä vaihtaa tiheämpään. 33

34 Sisäänkäyntien ovet Ovien automatiikka ei sisällä tunnistinta, joka estäisi ovea sulkeutumasta kun henkilö on sen tiellä. Suositus: Oviin tulisi lisätä tunnistimet, jotka estävät ovea sulkeutumasta/avautumasta käyttäjän päälle. Oviautomatiikka sulkee oven n sekunnin sisään aukaisemisesta. Suositus: Oven tulisi pysyä auki n. 25 sekuntia. Sisäänkäyntien ovet ovat raskaita. Suositus: Ovien avausvoima ei saisi ylittää 10 newtonia, n. 1kg. Ovista puuttuu potkusuojat. Suositus: Oviin tulisi asentaa potkusuojat, jotka ylettyvät n. 300mm:n korkeuteen oven alareunasta. Ovissa on avaus automatiikka joten tämä tilanne voi sattua vain jos automatiikka ei toimi. Sisäänkäyntien opasteet Oviopasteiden tekstit ovat sijoitettu suoraan ovien lasipinnalle. Lasipinta saattaa aiheuttaa heijastumia. Suositus: Tekstin taakse sijoitettava heijastamaton materiaali vähentää heijastumia ja helpottaa tekstin hahmottamista. Sisäänkäyntien välittömässä läheisyydessä ei ole rakennuksen pohjapiirustuksia. Suositus: Jokaisen sisäänkäynnin välittömään läheisyyteen tulisi asentaa 900mm:n korkeuteen kerroksen pohjapiirustukset. Pohjapiirustuksessa tulisi erottua selkeällä kontrastierolla sijainti, Olet tässä. B. Porrashuoneen sisäänkäynti Sisäänkäynti Ovi kääntyy luiskaa kohti. Suositus: Oven avautumissuunnan ja ovipainikkeen puolten vaihtaminen auttaisi sisäänkäynnin saavutettavuutta. Sisäänkäynnin jälkeen, aivan oven vieressä alkaa rappuset alempiin kerroksiin. Rappujen yläpäässä 34

35 ei ole portaista varoittavaa lattiamerkintää. Suositus: Porrastasanteelle ja portaisiin asennettavat varoitusnauhat auttavat kontrastieron kasvattamisessa. Portaat Portaikon vasemmassa reunassa on kolo. Suositus: Portaan tulisi jatkua leveyssuunnassa katkeamattomana vasemman puolen muuriin asti. Portaissa on kaide ainoastaan portaikon oikealla puolella, 920mm korkeudella. Suositus: Kaiteen tulisi sijaita portaiden molemmin puolin, mielellään kahdella korkeudella. Alemman kaiteen korkeuden tulisi 700mm ja ylemmän 900mm. Kaiteen halkaisija on 40mm, josta saa hyvän ja pitävän otteen. Luiska Luiskassa ei ole kaiteita. Suositus: Luiskaan lisättävät kaiteet 900mm:n korkeudelle tekisivät luiskasta esteettömyyden suositukset täyttävän. Opasteet Opasteet sisäänkäynnille puuttuvat kadunpuolelta kokonaan. Suositus: Kadulle, kulkuväylien ulkopuolelle, sijoitettava opaste kertoo tehokkaasti sisäänkäynnin sijainnin ja opastaa käyttäjän oikeaan sisäänkäyntiin kirjaston lukusaliin halutessaan. Käytävät Kävelyreiteillä ei ole kaiteita. Suositus: Kaiteet toimisivat tilassa huonosti liikkuvalle henkilölle tukena ja näkörajoitteisille henkilöille ohjaavana elementtinä. Kaiteiden asennuskorkeus on n. 900mm. Levähdyspisteiden penkkien korkeudet ovat n. 450mm:n korkeudella. Suositus: Tiloissa olisi hyvä olla erikorkuisia istuimia, koska erilaisia liikuntarajoitteita ja tarpeita on paljon. 35

36 Käytävillä olevat opasteet ovat riittämättömiä. Opasteet ovat sijoitettu korkealle ja niitä ei pääse katsomaan niiden välittömään läheisyyteen. Suositus: Opasteet tulisi sijoittaa käytävän seinustalle mm:n korkeuteen ja riittävän suurella kirjasinkoolla. Suositeltava kirjasinkoko olisi n mm. Fonttina suositeltavia olisi Arial tai Helvetica Medium. Käytävien ovet Käytävien ovet ovat raskaita. Oven avausvoima ei saisi ylittää 10 newtonia, n. 1kg. Laitostiloissa ei ole ovenavausmekanismeja, mikä hankaloittaa toimintarajoitteisten (mm. pyörätuolin käyttäjät) asioimista tiloissa. Ovenaukaisijoiden lisääminen muihinkin tiloihin olisi esteettömyyden lisä. Mikroluokkiin pääsy on koettu myös hankalaksi palo-ovien ja kortinlukijoiden sijoittelun vuoksi. Suositus: Opastus kortinlukijoiden ja ovien aukaisijoiden käyttöön, koska kaikille ei välttämättä ole selvää, missä järjestyksessä ovenaukaisutoimenpiteet pitää tehdä. Lasioviin on asennettu kontrastiraidat, jotka tuovat oven sijaintia esille jonkin verran. Suositus: Tummempi raita erottuisi tehokkaammin. Ovissa ei ole potkusuojia. Suositus: Potkusuoja tulisi asentaa 300mm:n korkeuteen asti, oven alareunasta mitattuna. Osassa ovista on avaus automatiikka joten tämä tilanne voi sattua vain jos automatiikka ei toimi. Yleiset tilat Infopiste Infopisteelle ei ole opastusta tiloissa. Suositus: pääsisäänkäynnin läheisyyteen sijoitettava opaste, josta kävisi ilmi kulkureitit infopisteelle, normaalisti liikkuvien ja liikuntarajoitteisten henkilöiden näkökulmasta. Liikuntarajoitteiset henkilöt joutuvat kiertämään ravintolan takaosaan. 36

37 Tiskin valaistus on 200 luksia. Suositus: Valaistusvoimakkuus suositus palvelutiskeillä on n luksia. Infopisteen edessä ei ole istumapaikkoja. Suositus: Palvelutiskin välittömään läheisyyteen olisi hyvä sijoittaa istuimia, joille liikuntarajoitteinen henkilö pääsisi istumaan asioinnin ajaksi. Ravintola- ja kahvilatila Kassa erottuu ympäristöstään kohtuullisesti. Suositus: Lattian ollessa tumma, olisi tiskien väriksi hyvä valita vaaleita värejä, jotka erottuisivat lattian kontrasteista huomattavasti paremmin. Kassoilla ei ole induktiosilmukkaa. Suositus: Kassoille asennettava induktiosilmukka helpottaisi kuulorajoitteisten henkilöiden kassalla asiointia. Tuolit ovat yhdenkorkuisia. Suositus: Tilaan olisi hyvä sijoittaa muutamia erikorkuisia istuimia Pöytien yhteydessä ei ole pistorasioita. Suositus: Pistorasioita tarvitaan mm. sähköpyörätuolien lataamiseen ja hengityskoneiden käyttöön. Ruokalassa leivät säilytetään lämpimän ruuan vieressä. Gluteenittomat henkilöt kärsivät tästä. Suositus: Leipien siirtäminen erilleen lämpimän ruuan lähistöltä auttaa huomattavasti. Kirjasto Yleistä Jos pyörätuolilla liikkuva henkilö käyttää Pinninkadun sisäänkäyntiä ja haluaa päästä kirjastoon, joutuu hän menemään ensimmäiseen kerrokseen hissillä ja kiertämään koko kerroksen ruokalan 37
