1 Laajakaistatekniikoiden kehitys Lvm Laajakaistan kehittämistyöryhmä

2 Sisällys 1. Kiinteät laajakaistatekniikat Kuparitekniikat Kaapelimodeemi Kuitu kotiin 2. Langattomat laajakaistatekniikat 3. Johtopäätökset Omnitele Ltd

3 Kuparitekniikat VDSL2:n myötä myös symmetriset yhteydet Jopa 100/100 Mbit/s Vain lyhyillä yhteyksillä Verkko jaettava pieniin soluihin tai kuitu tuotava kiinteistöön Vektorointi & monen kupariparin yhdistäminen 30 Mbit/s 1500 metriä 500 Mbit/s 500 metriä Vasta testivaiheessa ja etäisyysrajoite säilyy Useita kuparipareja vain harvoin käytössä Myötäsuunnan nopeus [Mbit/s] "Vektoroitu" VDSL2 VDSL2 ADSL2+ ADSL Tilaajayhteyden pituus [km] Omnitele Ltd

4 Kaapelimodeemi Myötäsuunnassa 100 Mbit/s on melko helposti saatavilla Taajuusalue MHz Paluusuunnan kapasiteetti on heikko Taajuusalue 5 65 MHz 5 10 Mbit/s Vaatii verkon solujen merkittävää pienentämistä Ratkaisu vain olemassa olevien ktv-verkkojen alueilla Uudet liityntäverkot rakennetaan kuidulla Kuitu kiinteistöön + sisäverkon koaksiaalikaapeli käypä ratkaisu kaupungeissa Omnitele Ltd

5 Kuitu kotiin: PON Passive optical networking OLT = Optical Line Termination ONT = Optical Network Termination ONU = Optical Network Unit ODN = Optical Distribution Network OLT OLT OLT Jakosuhde Ulottuvuus Käyttäjäkohtainen taattu kapasiteetti (Mbit/s) 1:32 20 km 80/ 40 1:64 15 km 40 / 20 1:128 1 km 20 / 10 FTTC GPON Myötäsuunta 2,5 1490nm Paluusuunta 1,2 1310nm 1:n passiivinen jaotin FTTH FTTH FTTB FTTB ONU 10GPON: Kapasiteetti 10/10 Gbit/s WDM-PON: 32x100 Mbit/s 32 x 1 Gbit/s Taattu & symmetrinen ONT Okt-alueet ONT ONU ONU Pk-yritykset Kerrostalot Toimistotalot Omnitele Ltd

6 Kuitu kotiin: Aktiivinen Ethernet Aggregointikytkin CPE = Customer Premise equipment ONU = Optical Network Unit ODN = Optical Distribution Network Access-kytkin Rajoittamaton kapasiteetti, 100/100 Mbit/s tavallinen nyt Max 20km Oma kuitu jokaiselle tilaajalle FTTH FTTH FTTB FTTB Keskustoissa kerrostalojen sisäverkot ovat pullonkaula CPE Okt-alueet CPE ONU ONU Pk-yritykset Kerrostalot Toimistotalot Omnitele Ltd

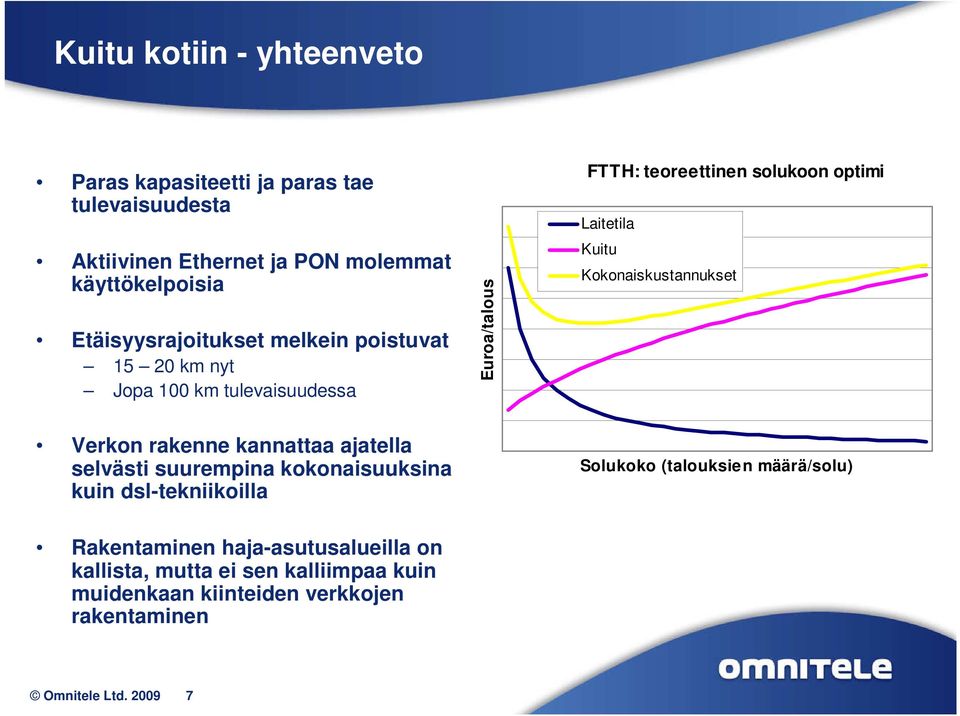

7 Kuitu kotiin - yhteenveto Paras kapasiteetti ja paras tae tulevaisuudesta Aktiivinen Ethernet ja PON molemmat käyttökelpoisia Etäisyysrajoitukset melkein poistuvat km nyt Jopa 100 km tulevaisuudessa Euroa/talous FTTH: teoreettinen solukoon optimi Laitetila Kuitu Kokonaiskustannukset Verkon rakenne kannattaa ajatella selvästi suurempina kokonaisuuksina kuin dsl-tekniikoilla Solukoko (talouksien määrä/solu) Rakentaminen haja-asutusalueilla on kallista, mutta ei sen kalliimpaa kuin muidenkaan kiinteiden verkkojen rakentaminen Omnitele Ltd

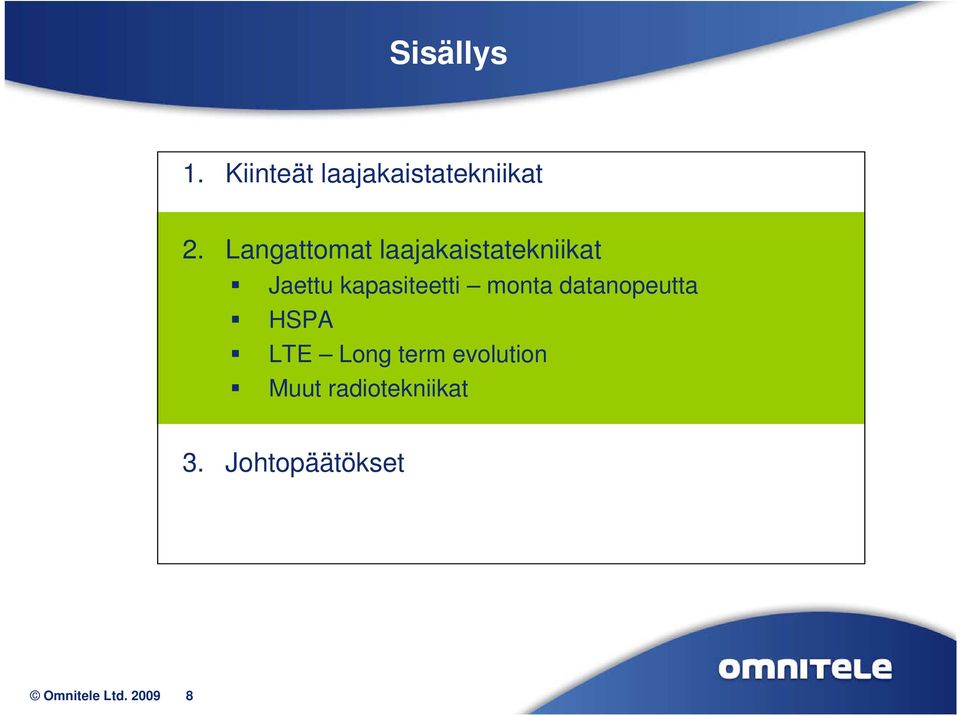

8 Sisällys 1. Kiinteät laajakaistatekniikat 2. Langattomat laajakaistatekniikat Jaettu kapasiteetti monta datanopeutta HSPA LTE Long term evolution Muut radiotekniikat 3. Johtopäätökset Omnitele Ltd

9 Jaettu kapasiteetti monta datanopeutta Ilmarajapinnan bittinopeus eli ns. raakabittinopeuden maksimiarvo Kaikki ei ole hyötydataa, osa kapasiteetista menee virheenkorjaukseen Teoreettinen maksimi käyttäjänopeus Saadaan, kun vähennetään raakabittinopeudesta virheenkorjaus Suurin mahdollinen hyötykuorma solun ainoalle käyttäjälle Keskimääräinen käyttäjänopeus Käyttäjän tyypillisesti saavuttamaa datanopeutta, kun huomioidaan solun muu tilaajaliikenne ja radiotien ominaisuudet Käyttäjien määrällä ja liikenteen laadulla on erittäin suuri vaikutus toteutuneisiin käyttäjänopeuksiin Omnitele Ltd

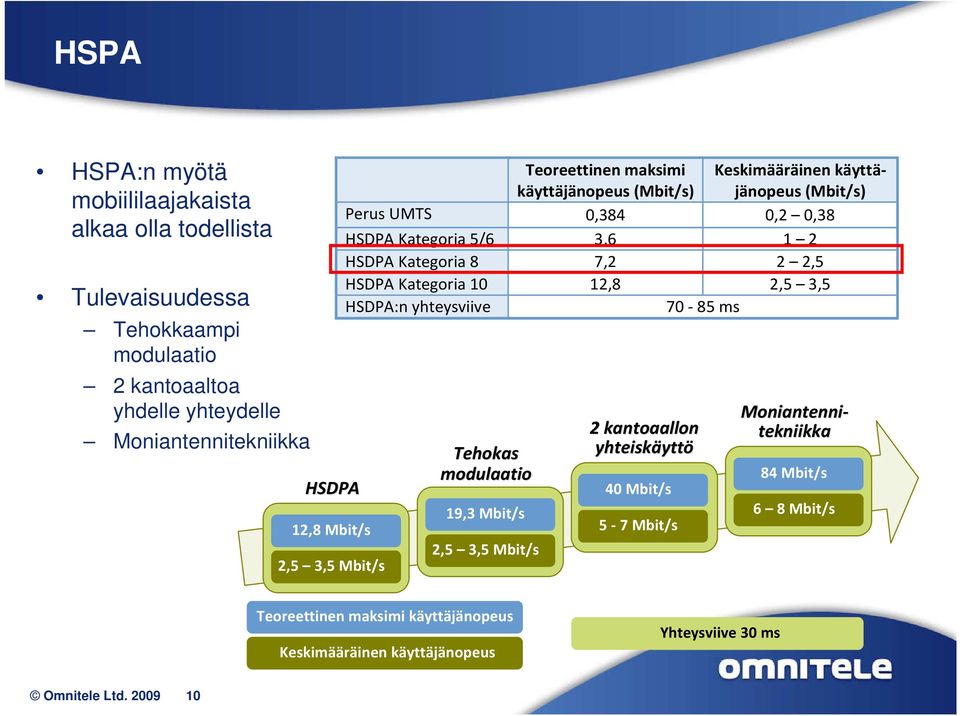

10 HSPA HSPA:n myötä mobiililaajakaista alkaa olla todellista Tulevaisuudessa Tehokkaampi modulaatio 2 kantoaaltoa yhdelle yhteydelle Moniantennitekniikka HSDPA 12,8 Mbit/s 2,5 3,5 Mbit/s Teoreettinen maksimi käyttäjänopeus (Mbit/s) Perus UMTS 0,384 0,2 0,38 HSDPA Kategoria 5/6 3,6 1 2 HSDPA Kategoria 8 7,2 2 2,5 Keskimääräinen käyttäjänopeus (Mbit/s) HSDPA Kategoria 10 12,8 2,5 3,5 HSDPA:n yhteysviive ms Tehokas modulaatio 19,3 Mbit/s 2,5 3,5 Mbit/s 2 kantoaallon yhteiskäytt yttö 40 Mbit/s 5-7 Mbit/s Moniantenni- tekniikka 84 Mbit/s 6 8 Mbit/s Teoreettinen maksimi käyttäjänopeus Keskimääräinen käyttäjänopeus Yhteysviive 30 ms Omnitele Ltd

11 LTE Long term evolution Taajuuskaista 1,4 20 MHz Taajuusalue MHz Neljän antennin tekniikka (4x4 MIMO) Haasteena neljän antennin sovittaminen mobiiliin päätelaitteeseen Kiinnostava kiinteän ulkoisen antennin hyödyntämisessä Teoreettinen maksimi käyttäjänopeus (Mbit/s) LTE 5 MHz 2x2 MIMO 36,7 4-6 LTE 5 MHz 4x4 MIMO 73, LTE 20 MHz 2x2 MIMO 149, Keskimääräinen käyttäjänopeus (Mbit/s) LTE 20 MHz 4x4 MIMO Yhteysviive 20 ms Omnitele Ltd

12 Radiotekniikat 2 km:n tilaajayhteydellä Haja-asutusalueilla kiinnostavin on LTE 900 MHz:n taajuudella Signaali etenee paremmin kuin esimerkiksi 1800 MHz Alhaisten taajuuksien vähäisyys hidastaa kehitystä Kiinteiden tekniikoiden tasolle radiotekniikat eivät yllä Liikenteen laadulla suuri merkitys Tässä oletuksena tavanomainen web-liikenne, 4 GB/kk Saatavuus Tekniikka HSPA 5 MHz (R6) HSPA+ 5 MHz (R7) HSPA+ 5 MHz (R8) LTE 20 MHz LTE 10 MHz Taajuuskaista 900 MHz 900 MHz 900 MHz 1800 MHz 900 MHz Kuvaus Teoreettinen max bittinopeus Mbit/s Yhden käyttäjän bittinopeus 2 km Käyttäjänopeus verkossa Mbit/s Nykyinen de facto HSPA R lähetyskoodia, 64QAM R7 + MIMO Baseline LTE Baseline LTE 7,2 19,3 42,2 149,8 73,7 4,9 6,3 9,4 15,6 23,8 3,8 4,9 7,3 12,1 18,5 Omnitele Ltd

13 Muut radiotekniikat Wimax Tekniikka on menettämässä markkina-asemaansa Suomessa radiolupia on paljon, mutta verkkoja vähän Mobiili-Wimaxin tulevaisuus Suomessa selvinnee Finnetin 2,5 GHz:n hankkeen myötä 450 MHz:n tekniikka Etuna alhainen taajuus ja suuri solusäde Teknologinen kehitys epävarmaa Peruspalvelu harvaan asutuille alueille Satelliittilaajakaista Suuri viive Paluukaista perinteisiä kanavia käyttäen Ei sanottavaa merkitystä Omnitele Ltd

14 Sisällys 1. Kiinteät laajakaistatekniikat 2. Langattomat laajakaistatekniikat 3. Johtopäätökset Omnitele Ltd

15 Johtopäätökset Kupari- ja ktv-tekniikat kehittyvät edelleen Kuitu vietävä yhä lähemmäksi tilaajia Olemassa olevat verkot eivät usein mahdollista edistyksellisintä tekniikkaa Kuitu kotiin tarjoaa teknisesti varman ratkaisun Rakentaminen kallista erityisesti haja-asutusalueilla Verkon suunnittelussa ei kannata pitäytyä nykyisissä rakenteissa Mobiililaajakaista kasvattaa suosiotaan Liikkuvuuden etu on kiistaton Tekninen kehitys nopeaa 3G-HSPA-LTE kehityspolun odotetaan johtavan kehitystä Vaatii koko ajan enemmän radioresursseja Päähuomio myötäsuunnassa Mobiililaajakaista ei riitä korvaamaan kiinteitä yhteyksiä vaativissa palveluissa Omnitele Ltd

16 Ari Ojaniemi To read our latest news, please visit our web site at Omnitele Ltd
