1 SMART TAMPEREEN TULEVAT HANKKEET SMART INFRA - SENSORIVERKON TESTIT Mika Heikkilä Kaupunkiympäristön palvelualue

2 Nykytilanne ja tavoitteet Ulkovalaistuksen nykyinen ohjausjärjestelmä nykyinen sopimus on päättymässä ja uuden järjestelmän mahdollisuuksia kartoitetaan tarvekartoitusta tehdään laajasti myös muihin tarpeisiin Uuden järjestelmän tavoitteet lähtevät SmartCity-teemasta sensorointi toimintojen yhdistäminen tiedon yhdistämistä ja jalostamista Vaatii erilaisen järjestelmän kuin mihin on valaistuksen ohjauksessa totuttu IoT-alusta avoin järjestelmä, joka mahdollistaa erilaisten laitteiden liittämisen järjestelmään monipuolinen ja skaalautuva Mika Heikkilä

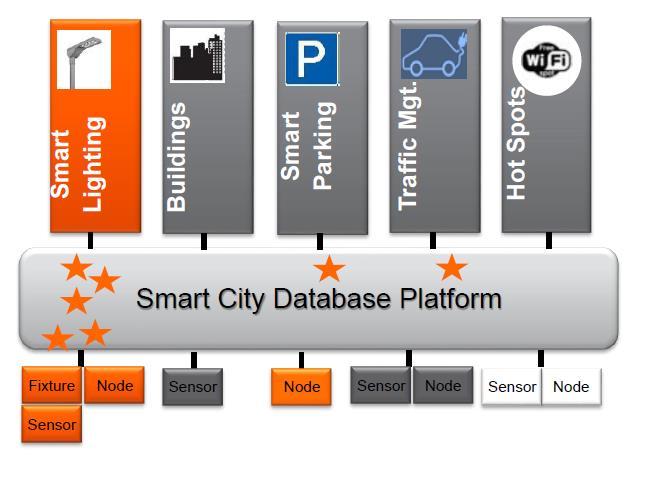

3 MÄÄRITTELYJÄ JÄRJESTELMÄLLE IoT-alusta Yksi alusta, johon usean eri osa-alueen testin data siirretään Rajapinnat eri tietojärjestelmiin infra-kunnossapito, Vesi, kaukolämpö, sähkölaitos, jätehuolto Muiden tietolähteiden yhdistäminen alustaan säätieto, liikennemäärät, joukkoliikenne, liikennevalot, jne Mika Heikkilä

4 YHTEYS YHDYSKÄYTÄVÄSTÄ (GATEWAY) ALUSTAAN Kaupungin oman kuituverkon kehittäminen ja laajentaminen Hyödynnetään nykyistä verkkoa laajennetaan verkkoa ja lisätään kapasiteettia Raitiotien yhteydessä rakentuu uusi runkoverkko kaupungin läpi Tiedon käsittelyn hajauttaminen Paikallista prosessointikykyä voidaan sijoittaa raitiotien syöttöasemille 2km välein reitin varrella lämmitetty teletila mahdollistaa laajemman sovelluskäytön paikallinen tiedonkäsittely Mika Heikkilä

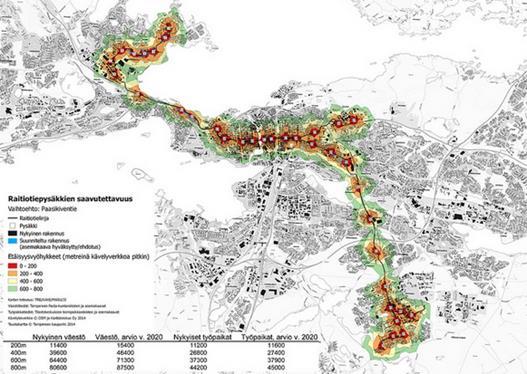

5 UUSI KUITUVERKKO RAKENTUU RAITIOTIEN YHTEYDESSÄ Raitiotien syöttöasema Laitetila 2 km (Runkokuitu) Raitiotien syöttöasema Laitetila Raitiotie Kaivo 100m (8x12 kuitu) Katuvalokeskus Mika Heikkilä

6 MÄÄRITTELYJÄ JÄRJESTELMÄLLE YHTEYS GATEWAYSTÄ PYLVÄÄSEEN/VALAISIMEEN Langaton, esim. MESH, NB-LTE, LoRa, Multefire, jne Testataan useampaa menetelmää Oltava yleinen ja avoin sekä tuettava jo käytössä olevia laitteita (esim. bluetooth) Toimii osana sensoriverkkoa Tiedonsiirto tulee olla riittävä valaisinta 310 katuvalokeskusta sensoreiden määrässä varautuminen suuruusluokkaan Mika Heikkilä

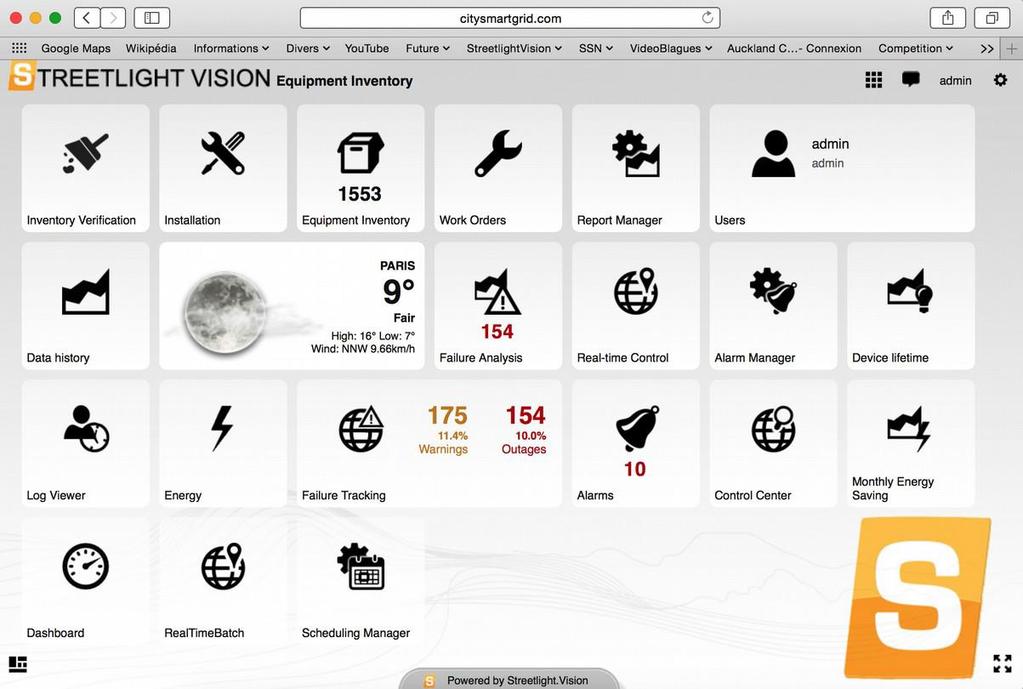

7 MÄÄRITTELYJÄ JÄRJESTELMÄLLE Käyttöliittymä IoT-alustaan Tilannekuva toiminnasta valvonta, kunnossapidon tukeminen, jne. tiedon hyödyntäminen arjen päätöksien teossa yhteensopiva eri järjestelmien kanssa Voidaan liittää useita eri alajärjestelmiä tarvittaessa yhteensopiva muiden järjestelmien ja alustojen kanssa Avoin rajapinta Monipuolinen ja smart city -yhteensopiva Valaistuksen ohjaus Monipuoliset toiminnot sensoroinnille, eli voidaan seurata, ohjata ja lukea liitettyjä kenttälaitteita Mika Heikkilä

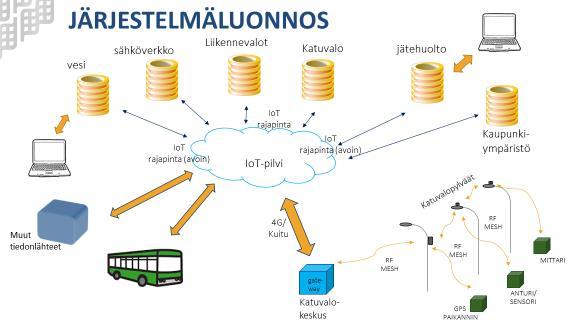

8 JÄRJESTELMÄARKKITEHTUURI-LUONNOS vesi sähköverkko Katuvalo Kaupunkiympäristö jätehuolto IoT rajapinta (avoin) IoT rajapinta IoT-alusta IoT rajapinta (avoin) Muut tiedonlähteet: -liikennevalot -sääasemat -jne 4G/ Kuitu gateway Katuvalokeskus RF MESH RF MESH GPS PAIKANNIN RF MESH ANTURI/ SENSORI MITTARI Mika Heikkilä

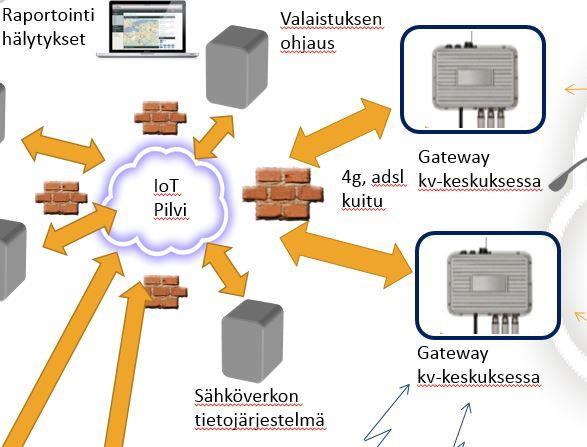

9 JÄRJESTELMÄKAAVIO-LUONNOS Raportointi hälytykset Valaistuksen ohjaus RF RF RF roska-astian täyttöaste Jätehuollon tietojärjestelmä Tampereen veden tietojärjestelmä IoT Pilvi Sähköverkon tietojärjestelmä 4g, adsl kuitu Gateway kv-keskuksessa Gateway kv-keskuksessa RF RF verkko (mesh, LoRa, MulteFire, jne ) salatulla yhteydellä RF Kunnossapidon lähtötiedot (anturit) RF Muut tiedonlähteet Joukkoliikenne Enemmän tiedonsiirtoa tarvitsevat toiminnot Ilmanlaadun mittaus sähkömittareiden luku muuntamon tilatiedot sähköverkon mittaus mittareiden luku pumppaamoiden tilatieto putkiston virtausmittaus Mika Heikkilä

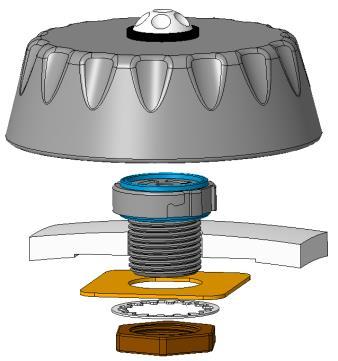

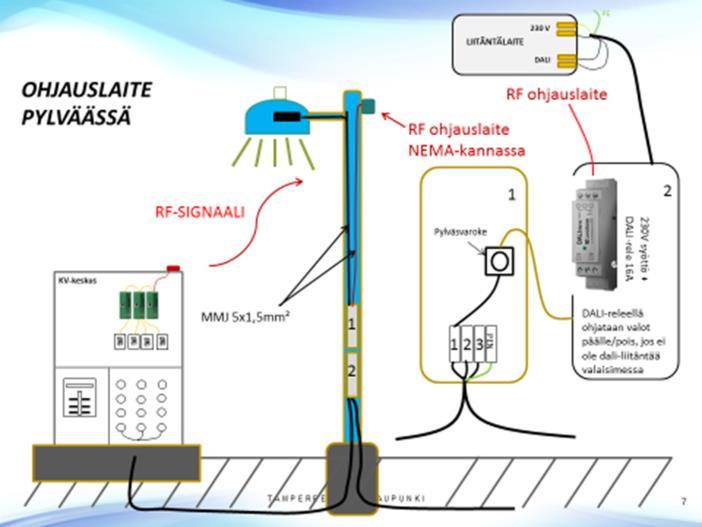

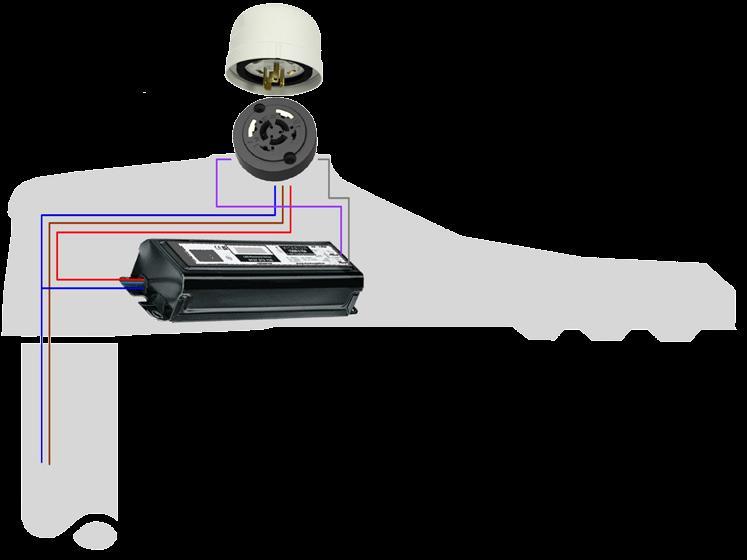

10 Asennusperiaate Liitin valaisimessa tai pylväässä Toimii rajapintana (sähkö, valaisimen ohjaus) Selkeyttää toimintaa ja sopimista Tällä hetkellä markkinoilla yksi liitin (230VAC) NEMA (ANSI C ) Tulossa kaksi liitintä lisää (max. 32VDC) SR-liitin (Zhaga-standardi) NEMA2 (ANSI-standardi) Yhdyskäytävä katuvalokeskuksessa Keskuksessa tarvittavat toiminnot: sähkötekniset mittaukset ohjaukset ja tilatiedot Wifi ja Kamerat kuituyhteydet keskuksiin ANSI C Mika Heikkilä

11 PILOTOINNIT 4 testiä, joissa testataan eri tekniikoilla Hatanpään VT Viinikan alue Hiedanranta Keskusta-alue Valaisinuudistusta tehdään kokoajan laajasti ympäri kaupunkia ja se avaa yksittäisiä pienimuotoisia testausmahdollisuuksia myös muualle Mika Heikkilä

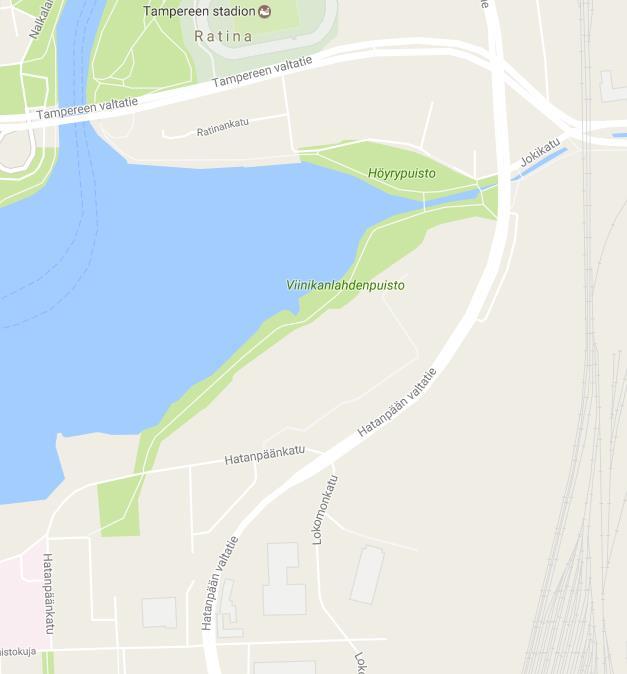

12 PILOTTIKOHTEET Hatanpään valtatie C2SmartLight Oy:n testijärjestelmä, Wirepas Connectivity -protokollalla Voidaan liittää sensoreita, jotka toimii samalla protokollalla Tiedot siirretään IoTalustaan Mika Heikkilä

13 Viinikan asuinalue alueen valaistus saneerattu 2016 ja n. 450 valaisinta varustettu NEMAliittimellä tällä hetkellä alueella on käytössä C2 SmartLight Oy:n valaisinkohtainen ohjausjärjestelmä (Zigbee) keskuksille on tuotu kuituyhteydet, joita voidaan hyödyntää alueella voidaan pilotoida erilaisia järjestelmiä ja sensoreita Mika Heikkilä

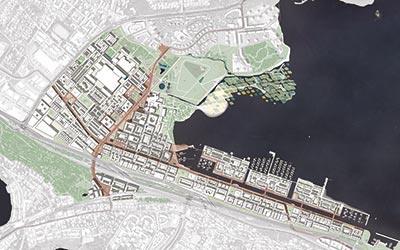

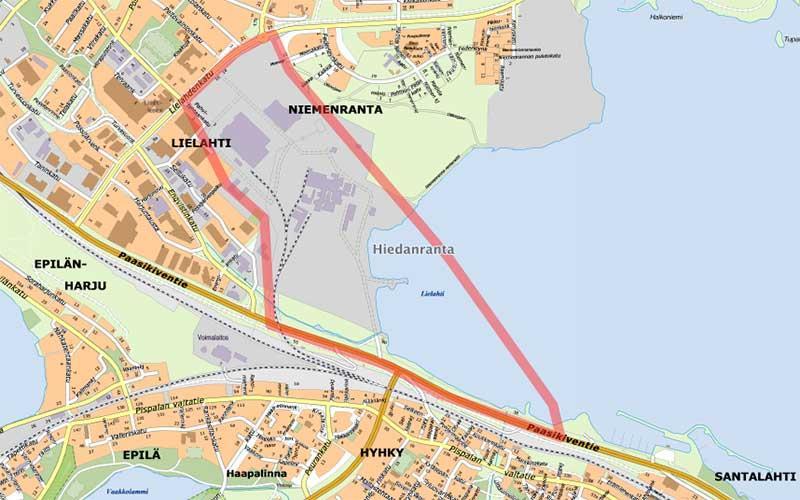

14 Hiedanrannan rakennettava asuinalue tehty valmiuksia ohjauksille kuidut keskuksiin valaisimet varustettu NEMA-liittimillä tehty valmiuksia sensoreille klv:n liukkaudentorjunta-mittausta (lämpötila ja kosteusanturi väylän pinnassa roska-astioiden täyttöastemittaus rakennetaan uutta asuinaluetta ja uudenlaiset tarpeet voidaan ottaa rakentamisessa huomioon Mika Heikkilä

15 Ratinan alue, keskustori ja Hämeenkatu Testattaisiin keskusta-alueella suuriin datamääriin ja nopeaan datasiirtoon pystyvää tekniikkaa esim. MulteFire ja MobileEdgeComputing (MEC) Ratinan tapahtumia: Jalkapallo-ottelut, konsertit, yleisurheilutapahtumat, muut tapahtumat Keskustorin tapahtumat Hämeenkatu Mahdollisia kumppaneita; laitevalmistajat, viestintäyhtiöt, operaattorit Uusien palvelujen käyttöönotto keskusta-alueella (wifi, paikannus, tapahtumakohtaiset toiminnot ja appsit, jne.) Valaisinverkon ohjaus osana järjestelmää

16 Aikataulu Testaustiaika testit olisi toiminnassa kesällä/syksyllä 2017 (Hatanpäät VT on jo toiminnassa) olisi käytössä n. 2 vuotta yhteystyökumppaneita sallitaan mukaan myös pilotin aikana (esim. sensorit) Tavoite testauksille testauksen raportoinnit Vaikuttavuusarviointi: hyödyt, hyvät ja huonot puolet, tulevaisuus, vaikuttavuus, tekninen toteutus ja käyttöasiat määrittelytietoa tulevaan hankintaan tiedot mahdollisuuksista, ansainnasta, todellisesta tarpeesta, jne Mika Heikkilä

17 Älykäs Kaupunkivalaistus Hackathon Markku Niemi (Tredea), Jari Ikonen (Tredea), Mika Heikkilä (Tampereen kaupunki)

18 IoT:n mahdollisuudet Tampereen valaisinverkossa Kutsumme kiinnostuneita kumppaneita kehittämään IoT-teknologioita ja dataa hyödyntäviä sovelluksia ja konsepteja jotka mahdollistavat älykkyyden lisäämisen Tampereen Kaupungin valaisinverkkoon Datan keräys Sähkömittarit, vesimittarit, Mittaaminen: lämpötila, kosteus Energiansäästö Kustannussäästö Kaupunkilaisten turvallisuuden lisääminen Jotain muuta Teemasta järjestetään Älykäs kaupunkivalaistus Hacathon Aikataulu toukokuu 2017 (tarkka päivä varmistuu myöhemmin) Kiinnostuneet voivat ottaa yhteyttä: Mika Heikkilä ), Markku Niemi ) tai Jari Ikonen ) 1-2 parasta ehdotusta toteutetaan ja verifioidaan käytännön pilotteina Tampereen kaupungin valaisinverkossa

19 Mika Heikkilä SMARTTAMPERE.FI #SMARTTAMPERE
