1 Asennusohje Uiva/2-lock WOOD

2 EDELLYTYKSET Uiva asennus tarkoittaa, että puulattiaa ei kiinnitetä (ei naulata eikä liimata) alustaan. Lattian pitää päästä liikkumaan vapaasti sisäilman muutosten mukaan. Lattiaa ei myöskään saa lukita paikalleen painavilla esineillä, kuten keittiökalusteiden, takan, portaiden tai raskaiden kaappien avulla. Alustan on oltava tasainen, ehjä, kuiva ja puhdas ja sen on täytettävä rakennuksia koskevat voimassa olevat säädökset. Alustan on ominaisuuksiltaan täytettävä SisäRYL2000 vaatimukset. Ennen päällysteen asennusta tulee betonilattian suhteellinen kosteus mitata Betonitiedon ja Lattia- ja Seinäpäällysteliiton 2007 julkaiseman Betonirakenteiden päällystämisohjeen mukaisesti. Betonin suhteellinen kosteus saa olla rakenteen mukaisella arviointisyvyydellä A korkeintaan 85% RH ja lisäksi syvyydellä 0,4 x A korkeintaan 75% RH. Mittaustulokset on dokumentoitava. Tasoita lattia, jos epätasaisuutta on enemmän kuin 3 mm kahden metrin matkalla. Suhteellisen ilmankosteuden (RH) on oltava prosenttia ja lämpötilan vähintään 8 C ennen asentamista, asentamisen aikana ja sen jälkeen. Koska uudessa talossa saattaa olla kosteutta, huone on lämmitettävä ja tuuletettava hyvissä ajoin ennen lattian asentamista, jotta oikea sisäilman kosteustaso saavutetaan. Tarkett-puulattiat on varastoitava edellä kuvatuissa olosuhteissa. Lautoja ei saa säilyttää suoraan betonin päällä eikä betonia vasten. Avaa pakkaukset vasta juuri ennen asentamista. TYÖKALUT Tarvitset seuraavat työkalut: vasara, käsisaha, pistosaha tai sirkkeli, suorakulma, kynä, pora ja taltta. Jos käytät pistosahaa tai sirkkeliä, sahaa laudan alapuolelta. Jos käytät tavallista käsisahaa, sahaa laudan yläpuolelta. KOSTEUSSUOJA Kosteussuojaa on käytettävä aina, kun alusta on betoni- tai kevytbetonilattia. Kosteussuoja on asennettava myös, jos käytössä lattialämmitys tai lattian alla on ryömintätila. Kosteussuojana käytetään vanhenemista kestävää polyeteenikalvoa (paksuus vähintään 0,2 mm) tai kosteussuojamateriaalin ja solumuovin (esimerkiksi Tarkoflex II) yhdistelmää. Kosteussuoja on limitettävä vähintään 200 mm:n leveydeltä. Äärimmäisissä tapauksissa suosittelemme alustan tuulettumisen sallivia ratkaisuja. Niihin voidaan liittää myös mekaaninen ilmastointi. ASENNUSSUUNNITELMA Asennussuunta Jos huone on suunnilleen neliön muotoinen, laudat asennetaan sisään tulevan valon suuntaisesti. Pitkissä kapeissa tiloissa laudat kannattaa asentaa huoneen pituussuuntaan puun liikkeiden vuoksi (lisätietoja on kohdassa LIIKUNTASAUMA). Mittaa huone. Jos viimeinen lautarivi on alle 5 cm leveä tai jos seinä ei ole suora, ensimmäinen lautarivi täytyy sahata. LIIKUNTASAUMA Puu on elävä materiaali, mikä tarkoittaa, että uivaksi asennettu puulattia voi turvota tai kutistua sisäilman ja vuodenaikojen vaihtelun mukaan. Tästä syystä lattian ja seinän väliin on jätettävä vähintään,5 mm:n väli jokaista lattiametriä kohti, kuitenkin vähintään 8 mm:n väli lattian ja seinän väliin huoneen kaikille sivuille. Tämä koskee myös lattian ja kynnysten, putkien, portaiden, pylväiden ja takanedustojen sekä puu- ja kivilattian väliin jääviä kohtia. Liikuntasauma peitetään peite- tai jalkalistalla. SUURIN ASENNUSPINTA Suorille (suorakaiteen muotoisille) pinnoille asennettavan yhtenäisen uivan asennuksen enimmäiskoko on yleensä 240 m 2. Lattian enimmäisleveys on siten 2 metriä ja enimmäispituus 20 metriä. Isommat alueet on jaettava liikuntasaumoilla. Huomaa, että käytävän lattialaudat asennetaan aina käytävän pituussuuntaan. Huomioi myös, että raskaat huonekalut voivat lukita lattian paikalleen. Yleistä Monimutkaisten pintojen (esimerkiksi pitkittäissuuntaan asennettava käytävän lattia, jonka molemmilla puolilla on huoneet tai läpikulkutilana toimiva huone, jossa on useita ovi- tai kulkuaukkoja) lattiat asennetaan useissa neliön/suorakulmion muotoisissa osissa, joiden välissä on liikuntasaumat. Jos kaikki pinnat täytyy asentaa yhtenäiseksi lattiaksi, jossa ei ole saumoja, laudat voidaan liimata kiinni alustaan (katso erillinen ohje).

3 Tällöin puulattian liikkeet ovat mahdollisimman pieniä. Tätä menetelmää voidaan käyttää myös kuvioasennuksissa, joissa laudat asennetaan eri suuntiin, tai muissa kohteissa, joissa lautojen liikkeet ovat eri suuntaisia. 2-lock on taitettava kiinnitysjärjestelmä, jossa laudat liitetään yhteen painamalla ne kiinni edeltävän laudan profiiliin. ERI ALUSLATTIATYYPIT Betonilattiat Tasoita mahdolliset epätasaisuudet. Asenna tarvittava kosteussuojamateriaali (lisätietoja on kohdassa Kosteussuoja) ja välikerros alla olevan taulukon mukaisesti: Vaihtoehto 8,5 mm 3 22 mm PE-muovikalvo/ harmaa lumppupaperi/ Tarkofoam II PE-muovikalvo/ harmaa lumppupaperi/ Tarkofoam II Vaihtoehto 2 Tarkoflex II Tarkoflex II Vanhat puulattiat Varmista, että alusta on ehjä ja tasainen ja ettei se ole lahovikainen tai narise. Tasoita tai hio pois epätasaisuudet. Aseta harmaa lumppupaperi alusmateriaaliksi. Asenna uudet laudat 90 :n kulmaan vanhoihin lautoihin nähden. Lastulevy Edellä mainitut ohjeet pätevät muilta osin, mutta lautoja ei voi naulata. Asenna laudat noudattamalla Asennussuunnitelma-kohdassa olevia ohjeita. Kovat ja pehmeät matot Puulattia (3,4 ja 22 mm) voidaan asentaa suoraan muovilattian, linoleumilattian, neulahuovan tai ohuen tiheänukkaisen kokolattiamaton päälle. Käytä linoleumilattian ja kovan muovilattian alusmateriaalina harmaata lumppupaperia tai Tarkofoam II:ta. Kysy lisäohjeita lattiakauppiaaltasi. LATTIALÄMMITYS Lämpöjärjestelmän on tuotettava tasaisesti lämpöä koko lattiapinnan alueelle, eikä lämpötila saa nousta koskaan yli 27 C:n missään kohdassa lattiaa. Tämä koskee myös mattojen ja kaappien tai muiden vastaavien esineiden alla olevaa lattiaa. Tätä varten vaaditaan itsesäätyvä sähköinen lämpöjärjestelmä tai oikeanlainen vesikiertoinen lattialämmitysjärjestelmä. Lattialämmitystä käytettäessä on aina asennettava kosteussuoja. Lämmön siirtyessä puulattian läpi lattia kuivuu tavallista enemmän, mikä voi aiheuttaa rakojen muodostumista lämmityskaudella. Pyökki, vaahtera ja ruutulauta liikkuvat muita puulajeja enemmän, ja siksi niiden käyttäminen lattialämmityksen kanssa ei ole suositeltavaa. Huomioi lattiapinnan kokorajoitukset. SUOJAUS Suojaa puulattia, jos huoneistossa tehdään rakennustöitä lattian asentamisen jälkeen. Suojamateriaalin on läpäistävä kosteutta eikä se saa värjätä valmiin lattian pintaa. Älä kiinnitä teippiä suoraan puulattiaan! TÄRKEITÄ TIETOJA ASENTAJALLE Kaikki tämän parkettilattian osat on tarkastettu huolellisesti eri tuotantovaiheissa. Lisäksi lattiapinta on tarkastettu ja arvioitu laatukriteeriemme mukaisesti. Jos havaitset tästä huolimatta laudan, jonka laatu ei vastaa muita lautoja, älä asenna virheellistä lautaa. Huomaa, että mikäli virheellinen lauta asennetaan, Tarkettia ei voida asettaa vastuuseen lopputuloksesta. Korvaamme ainoastaan virheellisen materiaalin osuuden. HOITO Katso erilliset hoito-ohjeet (osoitteessa Lisätietoja saat Tarkettin sivustosta osoitteessa

4 . Ennen kuin asennat ensimmäisen rivin, sahaa urapontin uloke pois. Tappipontti Urapontti 2. Ensimmäinen rivi. Huomaa, että lattialaudat kannattaa asentaa mieluiten huoneen pituussuunnan mukaan. Aloita vasemmasta nurkasta urapontti seinään päin ja työskentele oikealle. Jätä noin 8 0 mm:n liikuntasauma asettamalla kiilat lattian ja seinän väliin. 3. Ensimmäisen rivin toinen lauta. Aseta lauta varovasti tiukasti ensimmäisen laudan lyhyttä sivua vasten. 4. Taita lauta alas yhdellä liikkeellä. Varmista, että laudat ovat tiiviisti kiinni toisissaan, kun taitat laudan alas. Paina tämän jälkeen äsken asennettua lyhyttä sivua tai napauta sitä kevyesti. 5. Rivin lopussa käännä viimeinen lauta niin, että tappipontit tulevat toisiaan vasten. Aseta lyhyt sivu tiiviisti seinää vasten. Merkitse katkaisukohta lyijykynällä 8 0 mm:n etäisyydelle edellisen laudan lyhyestä sivusta. Näin muodostuu liikuntasauma, kun lauta asetetaan paikalleen. 6. Toisen rivin ensimmäinen lauta. Aloita toinen rivi käyttämällä ensimmäisen rivin katkaistua jäännöspalaa. Huomaa, että ensimmäisen ja toisen lautarivin poikkisaumojen limityksen on oltava vähintään 500 mm. 7. Toisen rivin toinen lauta. Asenna lauta huolellisesti ja tiiviisti kiinni edellisen laudan lyhyeen sivuun. 8. Taita lauta alas yhdellä liikkeellä ja paina samalla kevyesti edellisen laudan päätä. Varmista, että laudat ovat tiiviisti kiinni toisissaan, kun taitat laudan alas. 9. Viimeinen rivi: viimeisen rivin laudat eivät välttämättä ole sopivan levyisiä. Aseta tällöin viimeinen lauta (tappipontti seinään päin) viimeistä edellisen laudan päälle niin, että reunat tulevat vastakkain. Aseta päälle ylimääräinen laudanpala ja mittaa väliin jäävä tila liikuttamalla laudanpalaa seinää pitkin. Merkitse viimeisen laudan sahauslinja lyijykynällä. Jos viimeistä lautariviä ei ole sahattu, tappipontti on sahattava irti, jotta liikuntasauma säilyy.

5 0. Jos viimeistä lautaa ei voi taittaa alas tilan puutteen vuoksi, se voidaan lyödä sisään sivusta. Tällöin edeltävän lautarivin tappipontit on suoristettava. Poista tappipontista taltalla ulkoreunasta ulos työntyvä osa.. Aseta ohut kerros Tarkettin D3-liimaa muotoillun tappipontin yläpuolelle. 2. Lyö tämän jälkeen viimeinen lauta paikalleen sivusta lyöntikapulalla. Aseta lopuksi liikuntasauman välikerros lattian ja seinän väliin. Kun lattia on paikallaan, voidaan asentaa listat. Muista kuitenkin poistaa kaikki kiilat ennen tätä. 3. Jos laudan pitkän sivun vieressä on putkia, poraa reikä, jonka halkaisija on noin 6 mm suurempi kuin putken läpimitta. Näin putken ympärille jää liikuntasauma. Merkitse sahauskohta lyijykynällä. Sahaa pois pala, joka tulee putken taakse seinää vasten. Sahaa vinottain kuvan mukaisesti. Jos laudan lyhyen sivun vieressä on putkia, katkaise lauta 90 :n kulmassa suoraan reikien läpi. 4. Aseta lauta paikalleen, liimaa irtopala paikalleen, kiilaa seinän väli ja peitä putkivaipalla. 5. Ovenkarmit voidaan irrottaa ja nostaa, mutta on helpompi katkaista ne alaosasta sahaamalla. Aseta irtonainen laudanpala korkeusmitaksi ja katkaise karmin alaosa sahaamalla hienohampaisella sahalla. Työnnä lattialauta karmin alle. Varmista, ettei lattialauta juutu kiinni alustan ja karmin väliin. Lattian irrottaminen (ilman työkaluja). Erota koko rivi nostamalla sitä varovasti ylös ja napauttamalla kevyesti juuri liitosten kohdalta. Käännä koko pitkä sivu ylös ja irrota. 2. Vedä laudat irti vaakasuunnassa. (Älä taita niitä ylöspäin.) Julkaistu:

6 Asennusohje Uiva asennus Ultraloc ja itselukittuvat puulattiat: 8,5, 2 ja 4 mm Puulattiat

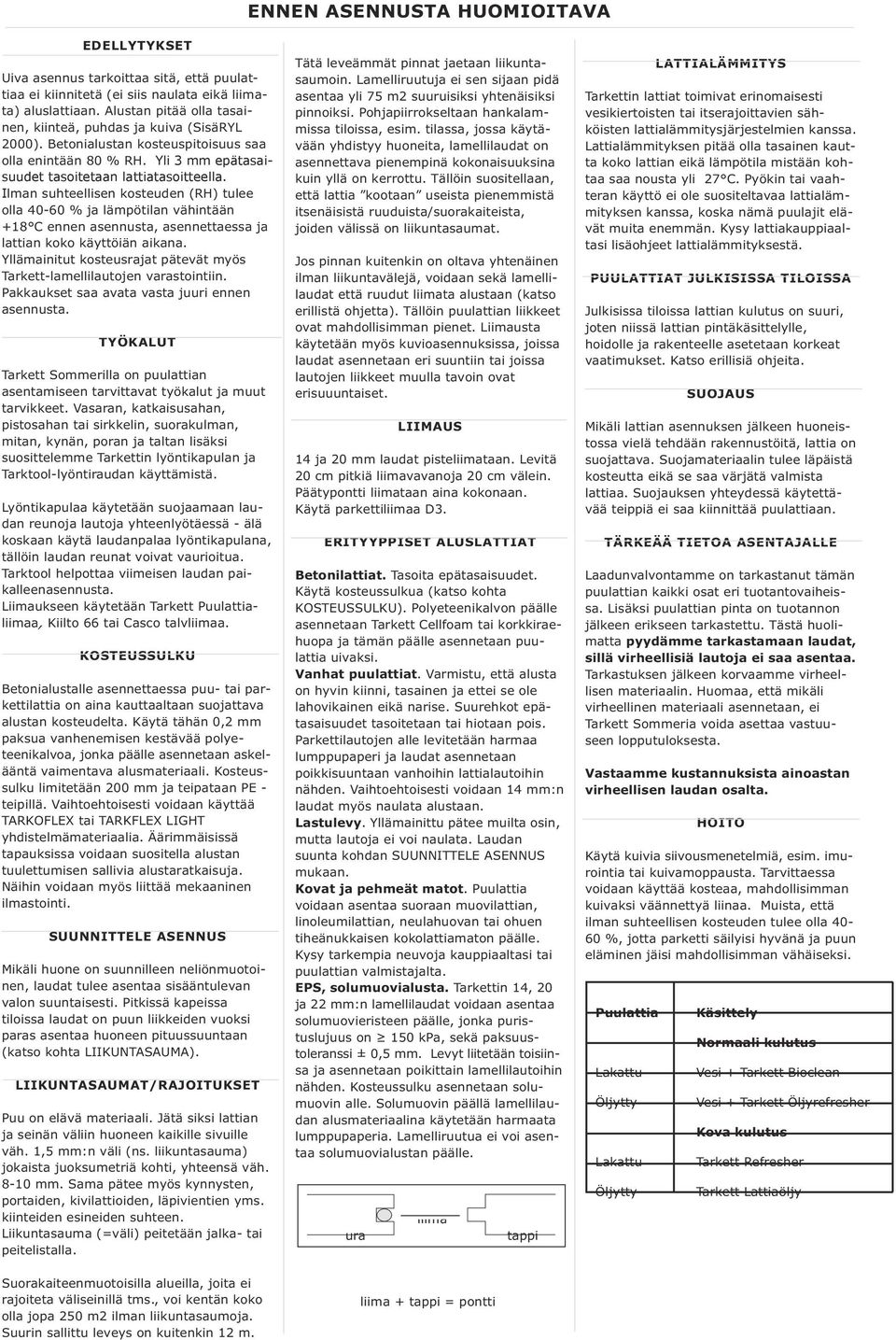

7 ENNEN ASENNUSTA HUOMIOITAVA EDELLYTYKSET Uiva asennus tarkoittaa sitä, että puulattiaa ei kiinnitetä (ei siis naulata eikä liimata) aluslattiaan. Alustan pitää olla tasainen, kiinteä, puhdas ja kuiva (SisäRYL 2000). Betonialustan kosteuspitoisuus saa olla enintään 80 % RH. Yli 3 mm epätasaisuudet tasoitetaan lattiatasoitteella. Ilman suhteellisen kosteuden (RH) tulee olla % ja lämpötilan vähintään +8 C ennen asennusta, asennettaessa ja lattian koko käyttöiän aikana. Yllämainitut kosteusrajat pätevät myös Tarkett-lamellilautojen varastointiin. Pakkaukset saa avata vasta juuri ennen asennusta. TYÖKALUT Tarkett Sommerilla on puulattian asentamiseen tarvittavat työkalut ja muut tarvikkeet. Vasaran, katkaisusahan, pistosahan tai sirkkelin, suorakulman, mitan, kynän, poran ja taltan lisäksi suosittelemme Tarkettin lyöntikapulan ja Tarktool-lyöntiraudan käyttämistä. Lyöntikapulaa käytetään suojaamaan laudan reunoja lautoja yhteenlyötäessä - älä koskaan käytä laudanpalaa lyöntikapulana, tällöin laudan reunat voivat vaurioitua. Tarktool helpottaa viimeisen laudan paikalleenasennusta. Liimaukseen käytetään Tarkett Puulattialiimaa, Kiilto 66 tai Casco talvliimaa. KOSTEUSSULKU Betonialustalle asennettaessa puu- tai parkettilattia on aina kauttaaltaan suojattava alustan kosteudelta. Käytä tähän 0,2 mm paksua vanhenemisen kestävää polyeteenikalvoa, jonka päälle asennetaan askelääntä vaimentava alusmateriaali. Kosteussulku limitetään 200 mm ja teipataan PE - teipillä. Vaihtoehtoisesti voidaan käyttää TARKOFLEX tai TARKFLEX LIGHT yhdistelmämateriaalia. Äärimmäisissä tapauksissa voidaan suositella alustan tuulettumisen sallivia alustaratkaisuja. Näihin voidaan myös liittää mekaaninen ilmastointi. SUUNNITTELE ASENNUS Mikäli huone on suunnilleen neliönmuotoinen, laudat tulee asentaa sisääntulevan valon suuntaisesti. Pitkissä kapeissa tiloissa laudat on puun liikkeiden vuoksi paras asentaa huoneen pituussuuntaan (katso kohta LIIKUNTASAUMA). LIIKUNTASAUMAT/RAJOITUKSET Puu on elävä materiaali. Jätä siksi lattian ja seinän väliin huoneen kaikille sivuille väh.,5 mm:n väli (ns. liikuntasauma) jokaista juoksumetriä kohti, yhteensä väh. 8-0 mm. Sama pätee myös kynnysten, portaiden, kivilattioiden, läpivientien yms. kiinteiden esineiden suhteen. Liikuntasauma (=väli) peitetään jalka- tai peitelistalla. Suorakaiteenmuotoisilla alueilla, joita ei rajoiteta väliseinillä tms., voi kentän koko olla jopa 250 m2 ilman liikuntasaumoja. Suurin sallittu leveys on kuitenkin 2 m. Tätä leveämmät pinnat jaetaan liikuntasaumoin. Lamelliruutuja ei sen sijaan pidä asentaa yli 75 m2 suuruisiksi yhtenäisiksi pinnoiksi. Pohjapiirrokseltaan hankalammissa tiloissa, esim. tilassa, jossa käytävään yhdistyy huoneita, lamellilaudat on asennettava pienempinä kokonaisuuksina kuin yllä on kerrottu. Tällöin suositellaan, että lattia kootaan useista pienemmistä itsenäisistä ruuduista/suorakaiteista, joiden välissä on liikuntasaumat. Jos pinnan kuitenkin on oltava yhtenäinen ilman liikuntavälejä, voidaan sekä lamellilaudat että ruudut liimata alustaan (katso erillistä ohjetta). Tällöin puulattian liikkeet ovat mahdollisimman pienet. Liimausta käytetään myös kuvioasennuksissa, joissa laudat asennetaan eri suuntiin tai joissa lautojen liikkeet muulla tavoin ovat erisuuuntaiset. LIIMAUS 4 ja 20 mm laudat pisteliimataan. Levitä 20 cm pitkiä liimavavanoja 20 cm välein. Päätypontti liimataan aina kokonaan. Käytä parkettiliimaa D3. ERITYYPPISET ALUSLATTIAT Betonilattiat. Tasoita epätasaisuudet. Käytä kosteussulkua (katso kohta KOSTEUSSULKU). Polyeteenikalvon päälle asennetaan Tarkett Cellfoam tai korkkiraehuopa ja tämän päälle asennetaan puulattia uivaksi. Vanhat puulattiat. Varmistu, että alusta on hyvin kiinni, tasainen ja ettei se ole lahovikainen eikä narise. Suurehkot epätasaisuudet tasoitetaan tai hiotaan pois. Parkettilautojen alle levitetään harmaa lumppupaperi ja laudat asennetaan poikkisuuntaan vanhoihin lattialautoihin nähden. Vaihtoehtoisesti voidaan 4 mm:n laudat myös naulata alustaan. Lastulevy. Yllämainittu pätee muilta osin, mutta lautoja ei voi naulata. Laudan suunta kohdan SUUNNITTELE ASENNUS mukaan. Kovat ja pehmeät matot. Puulattia voidaan asentaa suoraan muovilattian, linoleumilattian, neulahuovan tai ohuen tiheänukkaisen kokolattiamaton päälle. Kysy tarkempia neuvoja kauppiaaltasi tai puulattian valmistajalta. EPS, solumuovialusta. Tarkettin 4, 20 ja 22 mm:n lamellilaudat voidaan asentaa solumuovieristeen päälle, jonka puristuslujuus on 50 kpa, sekä paksuustoleranssi ± 0,5 mm. Levyt liitetään toisiinsa ja asennetaan poikittain lamellilautoihin nähden. Kosteussulku asennetaan solumuovin alle. Solumuovin päällä lamellilaudan alusmateriaalina käytetään harmaata lumppupaperia. Lamelliruutua ei voi asentaa solumuovialustan päälle. liima ura tappi liima + tappi = pontti LATTIALÄMMITYS Tarkettin lattiat toimivat erinomaisesti vesikiertoisten tai itserajoittavien sähköisten lattialämmitysjärjestelmien kanssa. Lattialämmityksen pitää olla tasainen kautta koko lattian eikä lämpötila mistään kohtaa saa nousta yli 27 C. Pyökin tai vaahteran käyttö ei ole suositeltavaa lattialämmityksen kanssa, koska nämä puulajit elävät muita enemmän. Kysy lattiakauppiaaltasi lisäohjeet lattialämmityksestä. PUULATTIAT JULKISISSA TILOISSA Julkisissa tiloissa lattian kulutus on suuri, joten niissä lattian pintäkäsittelylle, hoidolle ja rakenteelle asetetaan korkeat vaatimukset. Katso erillisiä ohjeita. SUOJAUS Mikäli lattian asennuksen jälkeen huoneistossa vielä tehdään rakennustöitä, lattia on suojattava. Suojamateriaalin tulee läpäistä kosteutta eikä se saa värjätä valmista lattiaa. Suojauksen yhteydessä käytettävää teippiä ei saa kiinnittää puulattiaan. TÄRKEÄÄ TIETOA ASENTAJALLE Laadunvalvontamme on tarkastanut tämän puulattian kaikki osat eri tuotantovaiheissa. Lisäksi puulattian pinta on tuotannon jälkeen erikseen tarkastettu. Tästä huolimatta pyydämme tarkastamaan laudat, sillä virheellisiä lautoja ei saa asentaa. Tarkastuksen jälkeen korvaamme virheellisen materiaalin. Huomaa, että mikäli virheellinen materiaali asennetaan, ei Tarkett Sommeria voida asettaa vastuuseen lopputuloksesta. Vastaamme kustannuksista ainoastan virheellisen laudan osalta. HOITO Käytä kuivia siivousmenetelmiä, esim. imurointia tai kuivamoppausta. Tarvittaessa voidaan käyttää kosteaa, mahdollisimman kuivaksi väännettyä liinaa. Muista, että ilman suhteellisen kosteuden tulee olla %, jotta parketti säilyisi hyvänä ja puun eläminen jäisi mahdollisimman vähäiseksi. Puulattia Lakattu Öljytty Lakattu Öljytty Käsittely Normaali kulutus Vesi + Tarkett Bioclean Vesi + Tarkett Öljyrefresher Kova kulutus Tarkett Refresher Tarkett Lattiaöljy

8 LAMELLIPARKETIN/LAUTOJEN ASENNUSOHJEET mm Aloita ensimmäisellä rivillä () vasemmasta kulmasta urapuoli seinään päin ja työskentele oikealle. Asenna kiilat lautojen ja seinien väliin vähintään 8-0 mm liikuntasauman muodostamiseksi. On tärkeää, että ensimmäinen rivi on täysin suora. 2. Käännä rivin viimeinen lauta (2) niin, että urapääty on tiiviisti seinää vasten. Merkitse katkaisukohta 8-0 mm:n (liikuntasauma) etäisyydelle edellisen laudan päädystä. Katkaise lauta. Liimaa pääty. Taita paikalleen, naputa kiinni Tarktoollyöntirautaa käyttäen ja aseta kiila seinän ja laudan väliin. Kun käytät käsisahaa, sahaa laudan yläpuolelta. Kun sahaat sirkkelillä tai pistosahalla, käännä lauta ja sahaa alapuolelta. 3. Jos viimeinen lautarivi tulee olemaan kapeampi kuin 5 cm tai jos seinä ei ole suora, myös ensimmäinen lautarivi on sahattava pituussuunnassa. Mittaa ja merkkaa kuvan mukaan. Tarkista mittalangalla, että lautarivi on suora. 4. Aseta laudat seinää vasten. Pane kiilat paikoilleen siten, että liikuntasaumaksi tulee 8-0 mm. Pursota liimaa päätylaudan (2) uraan. Paina lauta kiinni seinään ja katso, että se on suorassa. Lyö laudat kiinni Tarktoolilla ja kiristä kiinni kiilalla. Vihje: Jos lautarivit ovat pitkiä, kiilojen paikoilleen saaminen saattaa olla vaikeaa ensimmäisen rivin jälkeen. Odota, kunnes olet asentanut 4-5 lautariviä. Tarktoolin avulla voit työntää asennetun puulaatan hieman irti seinästä, jonka jälkeen kiilat voi helposti asentaa paikoilleen. Kaikki päätysaumat liimataan kokonaisuudessaan ja pitkät sivut pisteliimataan. Katso myös kohtaa LIIMAUS Viimeinen lautarivi sahataan sopivan leveäksi. Pane viimeinen lauta (tappi seinään päin) viimeistä edellisen laudan päälle n. 4 mm limityksellä seinän suuntaan, niin saat n. 0 mm leveän liikuntasauman, kun käytät täysleveää ylijäänyttä laudanpalaa sovitukseen. Kuljeta sitten laudanpalaa seinää pitkin ja merkkaa kynällä sahauslinja. Jos tarvittava liikuntasauma on suurempi, limitetään sovituksessa viimeiset laudat enemmän (sovituspalan tappi = 6 mm, 6+4=0 mm). 8. Sahaa merkkauslinjaa pitkin. 9. Pisteliimaa urapontti. Lyö lauta paikalleen Tarktoolia käyttäen. Mikäli viimeistä lautariviä ei ole sahattu, pontti on sahattava pois, jotta liikkumaväli pysyy entisellään. Pane kiilat myös viimeisen lautarivin ja seinän väliin. Anna kiilojen olla paikoillaan ainakin pari tuntia (tai seuraavaan päivään) ennen kuin poistat ne. Viimeistele työsi Tarkett-listoilla. 0. Laudan pää yhdistyy putkiin: Poraa reikä, joka on 6 mm suurempi kuin putken halkaisija. Putken ympärillä on nyt liikkumaväli. Sahaa lauta poikittain reikien halki.. Laudan pitkä sivu yhdistyy putkiin: poraa reikä kuten yllä. Sahaa pois se pala, joka tulee olemaan putken takana seinää vasten. Sahaa vinottain kuvan mukaan. Lyö lauta paikalleen, liimaa irtopala kiinni, kiilaa seinän väli ja peitä putkivaipalla. 2. Ovien vuorilaudat voidaan ottaa irti ja nostaa, mutta helpompi on katkaista ne alapäästä sahaamalla. Pane irtonainen laudanpala vuorilautaa ja lattiaa vasten ja sahaa hienohampaisella sahalla. Työnnä lauta vuorilaudan alle mutta katso, ettei lattia ole liian tiukassa aluslattian ja vuorilaudan välissä. 5. Aloita toinen rivi katkaistun laudan jäännöspalalla (2). Lautarivien poikkisaumojen limityksen pitää olla vähintään 50 cm. Mikäli asennetaan ruutulautaa, huomioi kuviosovitus (pienempiä limityksiä voi esiintyä). Sauvalautoja ei kuviosoviteta Käytä Tarkettin lyöntikapulaa lautojen yhteenlyömisessä. Älä koskaan käytä laudankappaletta lyöntikapulana. Tämä ja/tai liian voimakas lyönti voi rispaannuttaa laudan reunoja. 2 LAJITELMA Lankkukuvio: Lankku on yksi iso puukappale, jolloin erot lähellä olevien lautojen värisävyissä voidaan kokea häiritseväksi. Tämän vuoksi lankkukuvioinen lattia pitäisi asennettaessa lajitella niin, että rivit aloitetaan ja päätetään vaaleimmilla laudoilla ja tummimmat sijoitetaan joka rivin keskiosaan, jotta saadaan pehmeämmät värimuutokset. Vaihtoehto pienissä huoneissa: Lajittele rivittäin tummimmat ensimmäiseen riviin ja vaaleimmat viimeiseen. Lajittelulla vältetään se, että tummimmat ja vaaleimmat joutuvat vierekkäin.

9 LAMELLIRUUTUJEN ASENTAMINEN C A B D. Aseta ruudut ristikkäin keskelle lattiaa. Älä liimaa. Sovita ruudut siten, että linja A-B on samansuuntainen vastaavan seinän kanssa. Linja C-D leikkaa linjan A-B kohtisuoraan (90 asteen kulmassa). 2. Sovita ristikkäiset ruuturivit siten, että viimeiset ruudut seinänvierillä ovat yhtä suuret. Jätä vähintään 8-0 mm liikkumaväli ruutujen ja seinien ja muiden kiinteiden esineiden väliin (perusohje on vähintään,5 mm juoksumetriä kohti). 6. Keskilattialla olevia ruutuja ei liimata. Ainoastaan kaksi ulointa riviä liimataan kiinni toisiinsa ja nämä muodostavat kehyksen, joka pitää lattian koossa. 7. Mikäli lamelliruudut asennetaan suurille pinnoille tai mutkikkaammaksi kuvioksi, kaikki ruudut voidaan liimata. Kohdasta RAJOITUKSET löydät tilojen enimmäiskoot. 3. Sahaa viimeiset ruudut oikeansuuruisiksi ja liimaa kiinni edelliseen ruutuun sekä urasta että pontista. Tiukkaa risti kaikkiin seiniin kiiloilla. Huomioi, että vain viimeiset ruudut liimataan. 4. Jatka asentamista (älä liimaa) rivi riviltä keskiruudun ympärille. 5. Käytä lyöntikapulaa ja lyö ruudut yhteen varoen, jottei risti siirry paikaltaan.

10 ULTRALOC-PONTTI EI TARVITSE LIIMAA Edellytykset: ULTRALOC-tuotteiden - Viva 8.5, 2 ja 4 mm Ultraloc edellytykset ovat samat kuin tuotteiden, joissa on perinteinen ponttiprofiili, katso sivu 2, lukuunottamatta muutamia kohtia, jotka johtuvat erilaisesta ponttiprofiilista ja kiinnityksestä ilman liimaa. Alla näet otsikoittain ne asiat, jotka koskevat erityisesti ULTRALOC asennusta. EDELLYTYKSET TYÖKALUT Oikeanlaista lyöntikapulaa on käytettävä, jottei ponttiprofiili tai laudan reuna vaurioidu. KOSTEUSSULKU Seuraava koskee tuotteita Viva 8,5 ja 2: Kun käytetään tuulettuvia alusratkaisuja, tyyppiä Platon, näiden päälle on asennettava kuormitusta jakava levy. Välimateriaalina käytetään tällöin harmaata lumppupaperia SUUNNITTELE ASENNUS LIIKUNTASAUMAT/RAJOITUKSET Yhtenäisellä kentällä enimmäisleveys 8 m ja laudan pituussuunnassa 2 m. Ultraloctuotteita ei liimata alustaan. Kuvioasennukseen käytetään lautoja, jossa on perinteinen ponttiprofiili, koska uusi pontti on katkaisun jälkeen helppo jyrsiä paikan päällä. Perinteinen pontti soveltuu paremmin alustaan liimattavaksi. LIIMAUS Ultraloc-tuotteita ei tarvitse liimata. ERITYYPPISET ALUSLATTIAT Kellarilattiat tai betonilattiat. Käytä 8,5 ja 2 mm Ultraloc lattioihin polyeteenikalvon päälle Tarkett Tarkofoam 2 mm tai korkkiraehuopaa. Vaihtoehtona Tarkoflex Light 2 mm. Käytä 4 mm Ultraloc-lattiaan polyeteenikalvon päällä Tarkett Cellfoam 3 mm tai korkkiraehuopaa. Vaihtoehtona Tarkoflex 3 mm. Vanhat puulattiat. Ultraloc-tuotteita ei naulata alustaan. Lastulevyt Kovat tai pehmeät matot EPS, solumuovi Viva 8,5 ja 2 mm tuotteita koskee seuraava: Solumuovin päälle on asennettava kuormitusta jakava levy. Välimateriaalina harmaa lumppupaperi. Kosteussulku sijoitetaan tällöin solumuovin alle. 4mm Ultralocin profiili ura ura + tappi = pontti tappi Puulattia Lakattu Öljytty Lakattu Öljytty LATTIALÄMMITYS Suurin kentän leveys 8 m ja pituus 2 m. Eri huoneet, oviaukot ym. jaetaan liikuntasaumoin. SUOJAUS TÄRKEÄÄ TIETOA ASENTAJALLE HOITO Käsittely Normaali kulutus Vesi + Tarkett Bioclean Vesi + Tarkett Öljyrefresher Kova kulutus Tarkett Refresher Tarkett Lattiaöljy ASENNUSOHJE ULTRALOC-LAUDAT: VIVA 8.5, 2 JA 4 MM ULTRALOC ULTRALOC-tuotteiden-Viva 8.5 mm, 2 ja 4 mm Ultraloc-asennusohjeet ovat samat kuin tuotteiden, joissa on perinteinen ponttiprofiili, mutta Ultraloc-tuotteita ei liimata, katso sivu 3. Lautoja lyötäessä on tärkeää käyttää Tarkettin lyöntikapulaa, jottei pontti vahingoitu. Lyö vasaralla lyöntikapulaan, käytä mielellään painavaa vasaraa. Yksi raskas isku on parempi kuin monta kevyttä. Katso vieressä olevaa piirrosta asennusperiaatteesta. Viva 8,5 sekä 2 mm lattiat on hyvä asentaa niin, että ensin lyödään pitkä sivu kiinni ja sen jälkeen lyhyt sivu. Katso piirrosta. 4 mm Ultraloc-laudat ovat täyspitkiä (2525 mm) ja siksi ne on kätevämpi asentaa toisessa järjestyksessä. Eli ensin lyödään päätysivu ja vasta sitten pitkä sivu.

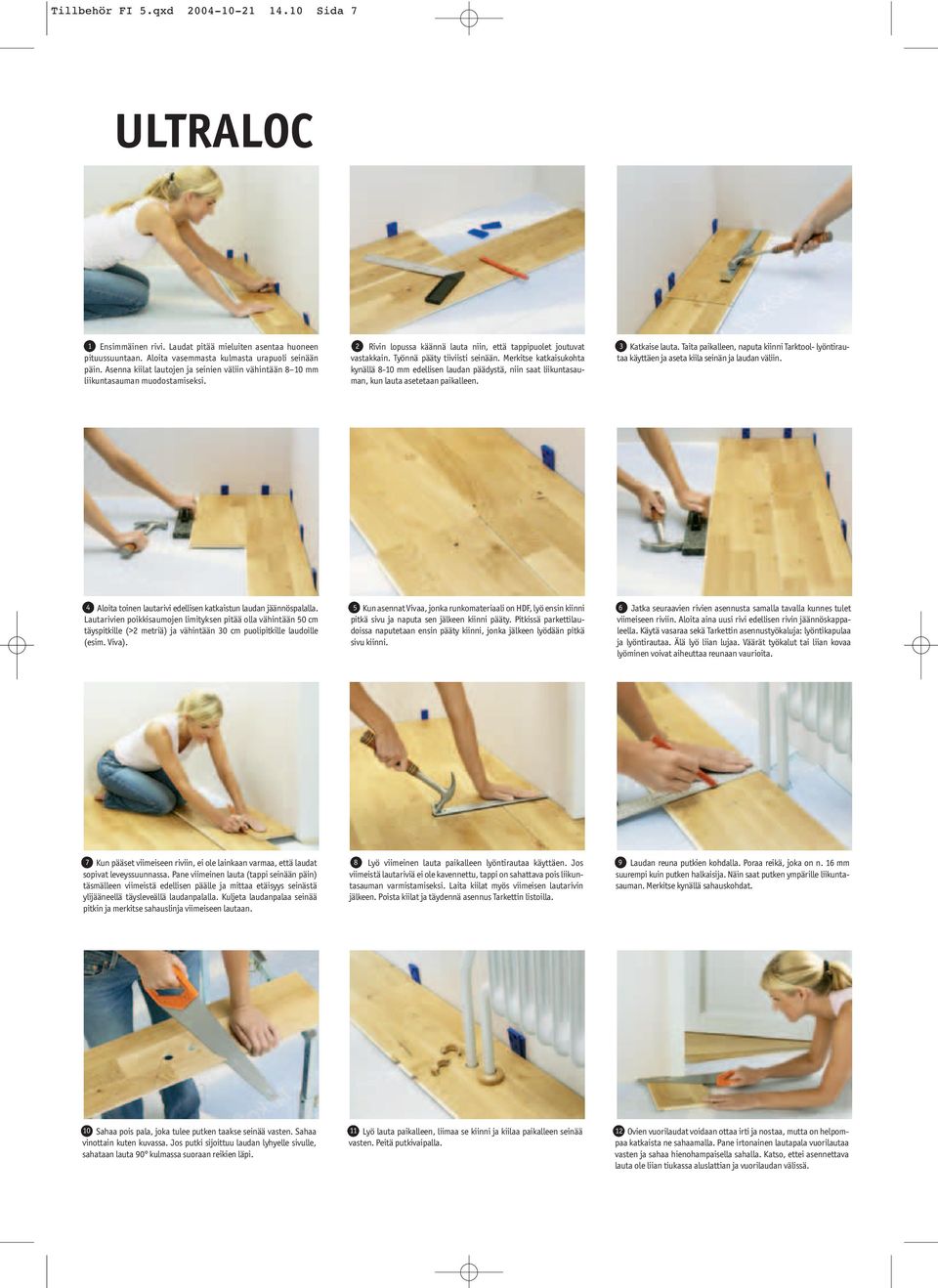

11 Tillbehör FI 5.qxd Sida 7 ULTRALOC Ensimmäinen rivi. Laudat pitää mieluiten asentaa huoneen 2 Rivin lopussa käännä lauta niin, että tappipuolet joutuvat 3 Katkaise lauta. Taita paikalleen, naputa kiinni Tarktool- lyöntirautaa pituussuuntaan. Aloita vasemmasta kulmasta urapuoli seinään päin. Asenna kiilat lautojen ja seinien väliin vähintään 8 0 mm liikuntasauman muodostamiseksi. vastakkain. Työnnä pääty tiiviisti seinään. Merkitse katkaisukohta kynällä 8-0 mm edellisen laudan päädystä, niin saat liikuntasauman, kun lauta asetetaan paikalleen. käyttäen ja aseta kiila seinän ja laudan väliin. 4 Aloita toinen lautarivi edellisen katkaistun laudan jäännöspalalla. Lautarivien poikkisaumojen limityksen pitää olla vähintään 50 cm täyspitkille (>2 metriä) ja vähintään 30 cm puolipitkille laudoille (esim. Viva). 5 Kun asennat Vivaa, jonka runkomateriaali on HDF, lyö ensin kiinni pitkä sivu ja naputa sen jälkeen kiinni pääty. Pitkissä parkettilaudoissa naputetaan ensin pääty kiinni, jonka jälkeen lyödään pitkä sivu kiinni. 6 Jatka seuraavien rivien asennusta samalla tavalla kunnes tulet viimeiseen riviin. Aloita aina uusi rivi edellisen rivin jäännöskappaleella. Käytä vasaraa sekä Tarkettin asennustyökaluja: lyöntikapulaa ja lyöntirautaa. Älä lyö liian lujaa. Väärät työkalut tai liian kovaa lyöminen voivat aiheuttaa reunaan vaurioita. 7 Kun pääset viimeiseen riviin, ei ole lainkaan varmaa, että laudat 8 Lyö viimeinen lauta paikalleen lyöntirautaa käyttäen. Jos 9 Laudan reuna putkien kohdalla. Poraa reikä, joka on n. 6 mm sopivat leveyssuunnassa. Pane viimeinen lauta (tappi seinään päin) täsmälleen viimeistä edellisen päälle ja mittaa etäisyys seinästä ylijääneellä täysleveällä laudanpalalla. Kuljeta laudanpalaa seinää pitkin ja merkitse sahauslinja viimeiseen lautaan. viimeistä lautariviä ei ole kavennettu, tappi on sahattava pois liikuntasauman varmistamiseksi. Laita kiilat myös viimeisen lautarivin jälkeen. Poista kiilat ja täydennä asennus Tarkettin listoilla. suurempi kuin putken halkaisija. Näin saat putken ympärille liikuntasauman. Merkitse kynällä sahauskohdat. 0 Sahaa pois pala, joka tulee putken taakse seinää vasten. Sahaa vinottain kuten kuvassa. Jos putki sijoittuu laudan lyhyelle sivulle, sahataan lauta 90 kulmassa suoraan reikien läpi. Lyö lauta paikalleen, liimaa se kiinni ja kiilaa paikalleen seinää vasten. Peitä putkivaipalla. 2 Ovien vuorilaudat voidaan ottaa irti ja nostaa, mutta on helpompaa katkaista ne sahaamalla. Pane irtonainen lautapala vuorilautaa vasten ja sahaa hienohampaisella sahalla. Katso, ettei asennettava lauta ole liian tiukassa aluslattian ja vuorilaudan välissä.
