1 Ulkoilma, raaka-aineemme Maapalloa ympäröivä ilmakehä jakaantuu ionosfääriin, mesosfääriin, stratosfääriin ja troposfääriin. Missä korkeudessa tarvitaan happilaitteita?

2 Ulkoilma, raaka-aineemme Mikä aiheuttaa kuvan mukaan ns. märkälaskeuman? Sade

3 Sisäilma, lopputuote Miten kuvassa oleva patteri estää vetoa? Ikkunapintaa alas virtaava kylmempi ilma lämpenee patterista nousevan lämpimän ilman avulla ja nousee lämpimämpänä ylös.

4 Sisäilma, lopputuote Rakennuksen kosteusongelmia Miten esim. märkätilan kosteus hallitaan siten, ettei siitä tule ongelmia rakenteisiin?

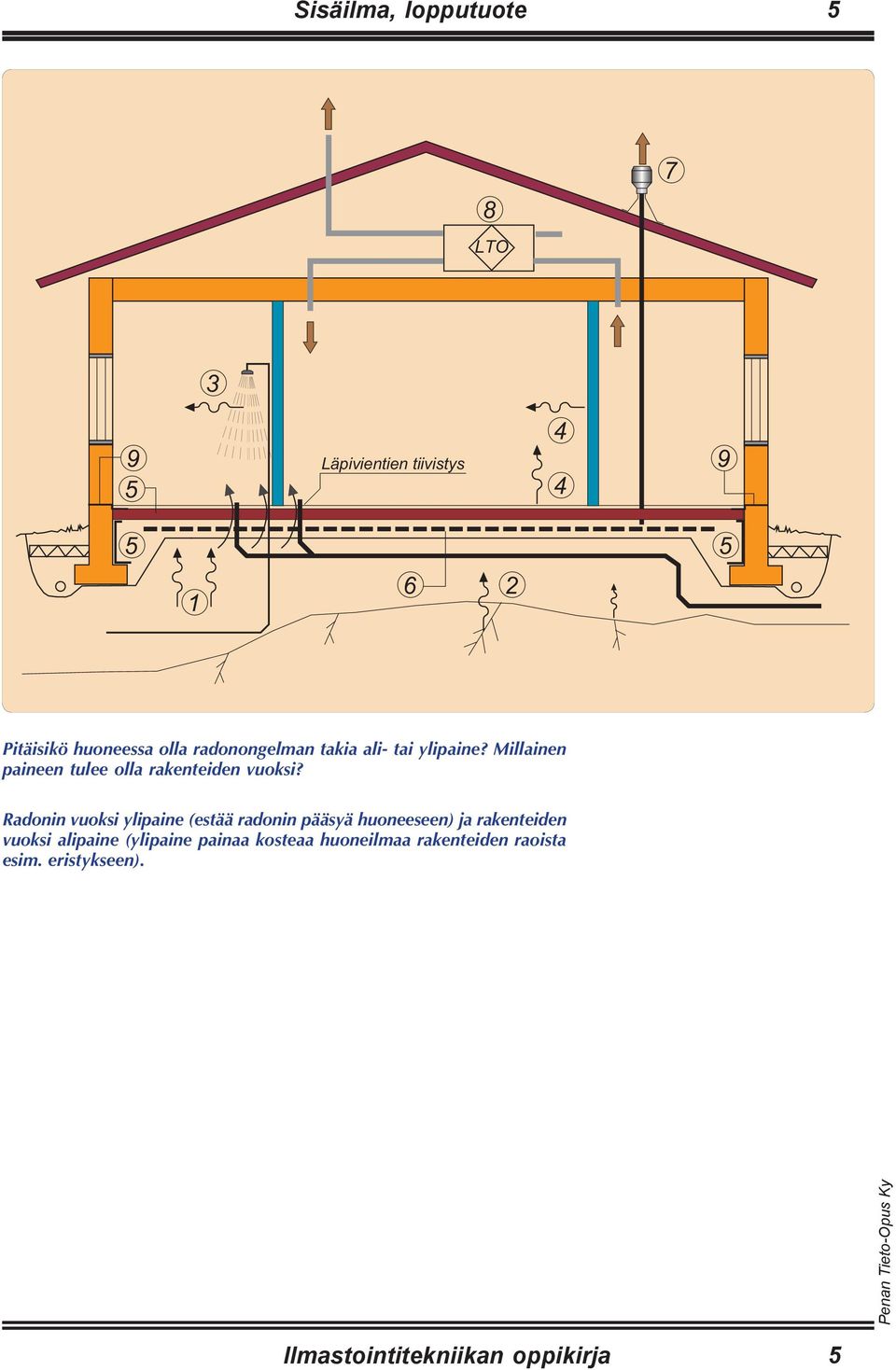

5 Sisäilma, lopputuote Pitäisikö huoneessa olla radonongelman takia ali- tai ylipaine? Millainen paineen tulee olla rakenteiden vuoksi? Radonin vuoksi ylipaine (estää radonin pääsyä huoneeseen) ja rakenteiden vuoksi alipaine (ylipaine painaa kosteaa huoneilmaa rakenteiden raoista esim. eristykseen).

6 Sisäilma, lopputuote Leijuuko siitepöly ilmassa ja mihin hengitystiehyen osaan se päätyy? Tavallisimpien hiukkasten koko ja laskeutumisnopeus

7 Sisäilma, lopputuote Millaisia ilman arvoja sekoituspisteessä C on? 26 C, 36 %, 0,0077 kg vettä/kg kuivaa ilmaa

8 Sisäilma, lopputuote Kysymyksiä Miksi hyvä ja terveellinen sisäilmasto on tärkeä? Mitkä tekijät likaavat sisäilmaa? Mitä tarkoitetaan lämpöviihtyvyydellä? Millainen on hyvä sisäilman lämpötila? Mitä veto on? Mitä haittaa on liian kuivasta ja liian kosteasta sisäilmasta? Mitä jatkuva haitallinen melu yleensä aiheuttaa? Mitä allergia aivan pelkistetysti on? Mistä rakennuksen homeongelmat johtuvat? Mitä haittaa on radonista ja miten sitä torjutaan? Millainen hiukkaskoko on terveydelle vaarallisin? Jos huoneilman ongelmia esiintyy, miten tilannetta lähdetään purkamaan?

9 Ilma kojeelta huoneeseen Mikä laite on vasemmassa alakulmassa ja mitä sillä tehdään? Vesikiertoinen lämmityspatteri tuloilman lämmitykseen Liesikupu

10 10 Ilma kojeelta huoneeseen Kuinka monta puhallinta kaaviossa on? 2 kpl Kuinka monta suodatinta siitä löytyy? 3 kpl Kuinka monta LTO-laitetta siitä löytyy? 1 kpl 10

11 Ilma kojeelta huoneeseen 11 Ilman puhdistus toisella tavalla Mitä kuvasta voi päätellä laitteen tukkeutumisesta? A B C D E F G H laitteelle tuleva puhdistettava ilma keruupinnoilta huuhdeltu jäte ionisuihku positiivinen kenttä kiinnittyvät hiukkaset pesulaite pesusuuttimet puhallin poistaa puhtaan ilman kojeelta 11

12 12 Ilma kojeelta huoneeseen Rekuperatiivinen lämmönsiirrin tarjoaa kaikkein hygieenisimmän LTOvaihtoehdon. Millainen on laitteessa kiertävän veden oltava? 12

13 Ilma kojeelta huoneeseen 13 Miten viereinen patteri toimii? Kompressori imee patteriputkiin alipainetta ja paisuntaventtiilin putkiin päästämä jäähdyke höyrystyy sekä sitoo höyrystymislämpönsä ympäristöstä jäähdyttäen patteriputkia, lamelleja ja ennen kaikkea läpi virtaavaa ilmaa. 13

14 14 Ilma kojeelta huoneeseen Säätyväsiipinen aksiaalipuhallin ja sen takana olevat johtosiivet. Kitka virtaavan ilman ja kanavan seinämän välillä muokkaa virtauksen muodon. Ilma pyörteilee puhaltimen jälkeen. Asiaa voidaan korjata johtosiipien avulla. Millaista ominaisuutta puhaltimen moottorilta saatetaan edellyttää? 14

15 Ilma kojeelta huoneeseen 15 Fläkt Woods Oy, kammiopuhallin 15

16 16 Ilma kojeelta huoneeseen Mitä säätöpellin avulla saadaan aikaan? Kanavaan saadaan virtaamaan oikea ilmamäärä. 16

17 Erilaisia ilmanvaihto- ja ilmastointijärjestelmiä 17 Koneellisessa tulo- ja poistoilmajärjestelmässä käytetty ilma poistetaan rakennuksesta puhaltimella ja uutta ilmaa tuodaan tilalle puhaltimen avulla. Miten sisäänotettu ulkoilma käsitellään? 17

18 18 Erilaisia ilmanvaihto- ja ilmastointijärjestelmiä Puhallinkonvektori-ilmastoinnilla toteutetaan korkeatasoinen huonekohtainen ilmastointi. Puhallinkonvektorin avulla toteutetaan huoneen jäähdytys, joskus lämmitys ja mahdollisesti myös ilmanvaihto. 18

19 Erilaisia ilmanvaihto- ja ilmastointijärjestelmiä 19 Esimerkki puhallinkonvektorin ja ilmastointipalkin käytöstä Miksi auringonpuoleisten ikkunoiden huonetilassa on puhallinkonvektori eikä ilmastointipalkki? 19

20 20 Ilman jako huoneeseen Puhallus käytäväseinältä Mikä voisi olla kuvan mukaan huoneleveyttä rajoittava ilmastoinnin tekijä? 20

21 Ilman jako huoneeseen 21 Monisuutinkattohajotin ja alla yksi sen suuttimista 21

22 22 Tu es Ilman jako huoneeseen 1 Syrjäyttävä ilmanjako Perustuu luonnonlakien hyväksikäyttöön. Raikas, viileä ilma on painavampaa kuin lämmin, likainen SYRJÄYTTÄVÄT ilma. Raikasta ilmaa tuodaan pienellä nopeudella, jolloin se syrjäyttää likaisen, vanhan ilman, joka nousee ylös katonrajaan, jonne se kerrostuu ja josta se poistetaan. DECO AIR Syrjäyttävät tuloilmalaitteet TULOILMALAITTEET Deco-tekniikalla uusia ulottuvuuksia DECO Jeven Oy, Mikkeli Puh. Jeven Oy:n 700, kehittämällä Fax Deco-tekniikalla 7011 saadaan ilma jakaantumaan halutulla tavalla syrjäyttävässä tuloilmalaitteessa ilman, että rajoitettaisiin oleellisesti laitteen ulkomuotoa, kokoa tai materiaalia. Useimmissa malleissa voidaan tuloilman virtauskuviota muuttaa. Lähivyöhyke: AIR Lähivyöhyke Lv Kansioväli tarkoittaa 2 etäisyyttä ilmalaitteensivu ulkopinnasta siihen Pidätämme rajaan, oikeuden jossa keskimääräinen muutoksiin 2.32 ilman nopeus on laskenut 100 mm:n korkeudessa lattiasta arvoon 0,2 m/s ja ilmavirran lämpötila poikkeaa huoneen keskilämpötilasta enintään yhden Cº asteen. Deco-tekniikassa on oivallettu hyödyntää aineslevyn muotoa ja paksuutta paineen- ja ilmavirran tasaamiseen. Deco-Air on suomalaista laatua ja osaamista. L V Tuloilmalaite esim.deco.l 100 Syrjäyttävä ilmanjako Jeven Oy Syrjäyttävä ilmanjako Perustuu luonnonlakien hyväksikäyttöön. Raikas, viileä ilma on painavampaa kuin lämmin, likainen ilma. Raikasta ilmaa tuodaan pienellä nopeudella, jolloin se syrjäyttää likaisen, vanhan ilman, joka nousee ylös katonrajaan, jonne se kerrostuu ja josta se poistetaan. 22

23 Ilman jako huoneeseen 23 Vedon tunne muodostuu ilman virtauksen turbulenttisuusasteesta, virtausnopeudesta ja lämpötilasta. 23

24 24 Ilman jako huoneeseen Tuulikaappikojeen ilman puhallus Ilmaverhokoje Mikä on ilmaverhokojeen toiminnan tarkoitus? 24

25 Mittaus- ja ohjaustoimintoja 25 Asukkaalla on mahdollisuus valita taloudellisuus/viihtyisyystaso. Valittu taso voidaan tehdä konkreettiseksi esim. säästettynä rahana kuukaudessa. 25

26 26 Mittaus- ja ohjaustoimintoja Mittaus- ja ohjaustoimintojen merkit ovat toiminnallisia merkkejä, joiden avulla voidaan ilmaista esim. aikaa. 26

27 Mittaus- ja ohjaustoimintoja 27 Mikä laite on TF01? (IV-piirustusten lyhenteet ja piirustusmerkit). Millainen laite on toiminnaltaan? Mitä toimintaa FI tekee? Tuloilmapuhallin, jossa on kaksi eri kierroslukua, FI osoittaa virtaamaa Mikä laite on TE10? Mitä toimintoja sillä säätökaaviopiirustuksen mukaan on? Lämpötila-anturi, hälytys, mittaus, säätö Mikä laite on WC-tilan TF02? Millainen se on toiminnaltaan? Poistoilmapuhallin, toimii painokatkaisijan avulla Mitä tarkoittaa HS01? Mikä toimintoja on laitteella HS01? Mitä mielestäsi tekee WC-tilan yhteydessä oleva HS01? Käsikäyttöinen kytkin, käyntitila ja ohjaus, käyttää puhallinta TF02 27

28 28 Mittaus- ja ohjaustoimintoja SLK /EH-105 ilmastoinninsäädin FG 1 Jousipalautteinen pellinsäätömoottori FG 2 Jousipalautteinen pellinsäätömoottori FG 3 Pellinsäätömoottori AM 24-SR TE 1, 2 ja 5 Kanavalämpötila-anturi TMD TE 3 Jäätymisvaara-anturi, TMI M Venttiilimoottori M41A15 TV 1 Säätöventtiili 2-tie kierreliittimillä Miten kuvassa on toteutettu LTOlaitteen huurtumisen aikainen käyttö? 28

29 Mittaus- ja ohjaustoimintoja 29 29

30 30 Mitoitus Kanavien painehäviöt on laskettu. Todellisuudessa arvot lasketaan ja kirjataan taulukkoon, mutta tällä esitystavalla on pyritty selventämään tapahtumaa. 30
