Rasvapuristimet PRELIxx ja PRELIxx PRO

Transkriptio

1 Rasvapuristimet PRELIxx ja PRELIxx PRO

2

3 Johtavaa tekniikkaa Erilaiset rasvapuristimen värit eri rasvalaaduille

4 03 Rasvapuristimet PRELIxx ja PRELIxx Pro Sisällysluettelo

5 Sisällys PRELIxx Tekniset tiedot Yleiskatsaus Edut PRELIxx PRO Tekniset tiedot Yleiskatsaus Edut Erityisominaisuudet Artikkelinumeron avain Malliluettelo Lisätarvikkeet Lyhenneluettelo Sisällysluettelo Rasvapuristimet PRELIxx ja PRELIxx Pro

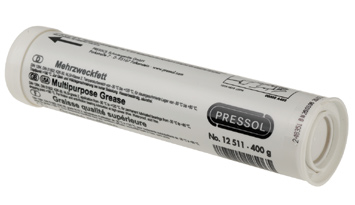

6 Rasvapuristimen liitäntä painepuolella: M 10 x 1, G 1/8 Täyttönippa ja ilmausventtiili: M 10 x 1 Täyttövolyymi (cm³): 500 Täyttömahdollisuudet: 400-g-rasvapanos, DIN 1284, rasvantäyttölaite tai irtorasva lastan avulla Rasvapumppumännän läpimitta (mm): 9 Rasvapumpun männän käyttö: Tuottovolyymi/ isku (cm³): käsivivun avulla 1,6 rasvantiheyden ollessa 0,92 kg/dm³, testattu rasvapanoksella 400 g (12 511) Siirtopaine (bar): 600 Järjestelmän puhkeamispaine (bar): 900 Puhkeamispaine (rasvapuristimen pää): 1200 Työntötankokäyttö: Sulkukansi: L-kahvan avulla irtonainen Rasvapuristimen putken seinän vahvuus (mm): 1 Rasvapuristimen putken maalaus: musta/hopea/punainen/sininen/vihreä/keltainen Mitat PxLxK (mm): 395 x 140 x 66 Paino (kg): 1,28 05 Rasvapuristimet PRELIxx Tekniset tiedot

7 Spesifikaatio --Täyttönippa (FN), M 10 x 1 uk (12 670) lisätarvikkeena --Sinkityt osat: käsivipu, vetovarsi, salpa ja kansi --Rasvapuristimen pää sinkkipainevalua Z Venttiilinippa sinkitty --Irrotettava ja liikutettava työntötankojärjestelmä --Työntötanko L-kahvalla Erityisominaisuudet --Laite käsittelee rasvoja luokkaan NLGI 3 --Teho työkierron jälkeenkin melkein muuttumaton --Pumppumäntä, sylinteri ja O-rengas sopivat 6μ:n tarkkuudella (ei lumevoitelua) --Korkeassa vastapaineessa, esim hartsiintuneessa voitelupisteessä, voidaan este voittaa vähemmällä painevoimalla lyhyen iskun avulla --Rasvansiirto muunneltavissa välillä 0,1-1,6 cm³ per isku --Parhaat voimasuhteet käsivipua käytettäessä, siten on tarvittava painevoima mahdollisimman vähäinen --Mansetti voidaan työntää sisään myös, kun panos on viallinen tai mitaltaan ei aivan sopiva, liikkuvan työntötangon ansiosta --Vialliset rasvapanokset voidaan helposti poistaa --Työntötanko voidaan lukita jokaiseen asentoon - työntötankoa ei tarvitse vetää kokonaan takaisin rasvan vapauttamiseksi jousipaineen alaisuudesta (rasva ei saippuoidu) --Helppo puhdistus - jokainen komponentti tai osa on saatavissa varaosana --Valssattu kierre rasvapuristimen putkessa ei ole altis iskuista johtuville vaurioille ja mahdollistaa nopean ja helpon kiinniruuvauksen --Kovaan käyttöön suunniteltu --DIN 1283 mukaan Tekniset tiedot Rasvapuristimet PRELIxx

8 Rasvapuristimen putki Täyttönippa Kuulaventtiili O-rengas Mäntä Vetovarsi Venttiilikuula Käsivipu Kädensija Lattatiiviste Mansetti Lautanen kovera Aluslevy Jousi Työntötanko Keskityslevy Aukollinen kansi Salpa 07 Rasvapuristimet PRELIxx Yleiskatsaus

9 Yleiskatsaus Rasvapuristimet PRELIxx

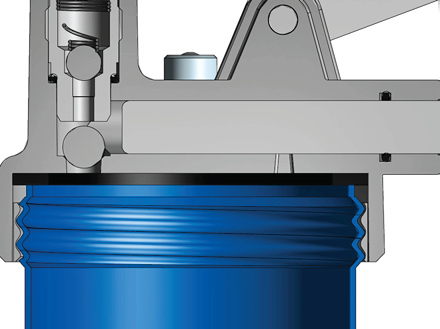

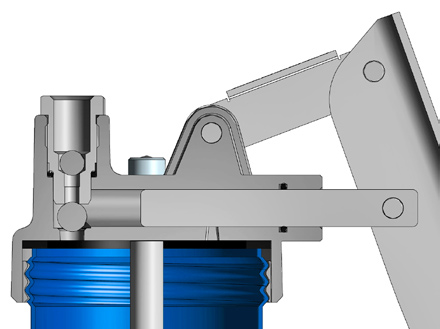

10 Ei puristumisvaaraa rasvapuristimen pää sinkkipainevalua Z yksiosainen - paineenkestävä - turvallinen RaSvaPURIStIMEEN SOPII NLGI 3 - Laite käsittelee rasvoja luokkaan nlgi 3 - teho työkierron jälkeenkin melkein muuttumaton - pumppumäntä, sylinteri ja O-rengas sopivat 6μ:n tarkkuudella (ei lumevoitelua) valssattu kierre - valssattu kierre rasvapuristimen putkessa ei ole altis iskuista johtuville vaurioille ja mahdollistaa nopean ja helpon kiinniruuvauksen 09 Rasvapuristimet PRELIxx Edut

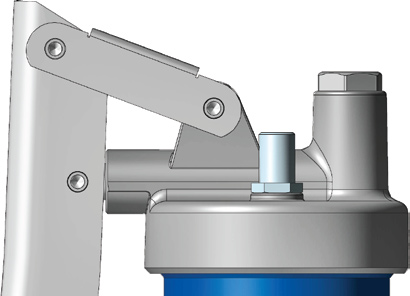

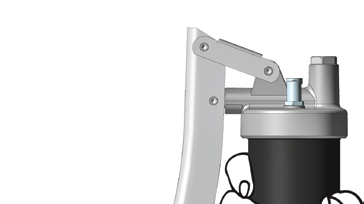

11 Muunneltava isku --Korkeassa vastapaineessa, esim hartsiintuneessa voitelupisteessä, voidaan este voittaa vähemmällä painevoimalla lyhyen iskun avulla --Rasvansiirto muunneltavissa välillä 0,1-1,6 cm³ per isku --Parhaat voimasuhteet käsivipua käytettäessä, siten on tarvittava painevoima mahdollisimman vähäinen --Käsivivun asento erittäin korkean vastapaineen voittamiseksi, esim. hartsiintuneessa voitelupisteessä --Käsivivun asento maksimituottomäärälle (n. 1,6 cm3 per isku) Edut Rasvapuristimet PRELIxx

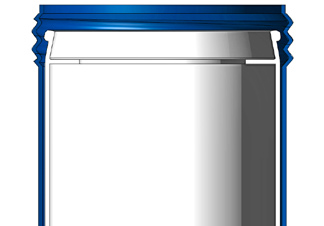

12 Rasvaan kohdistuvan paineen poistaminen --Työntötanko voidaan lukita jokaiseen asentoon - työntötankoa ei tarvitse vetää kokonaan takaisin rasvan vapauttamiseksi jousipaineen alaisuudesta (rasva ei saippuoidu) --Vialliset rasvapanokset voidaan helposti poistaa 11 Rasvapuristimet PRELIxx Edut

13 Työnnä panos oikeaan asentoon tai ulos Paina kansi työntötankoineen panoksen päähän Edut Rasvapuristimet PRELIxx

14

15 Johtavaa tekniikkaa Erilaiset rasvapuristimen värit eri rasvalaaduille

16 Rasvapuristimen liitäntä painepuolella: M 10 x 1, G 1/8 Täyttönippa ja ilmausventtiili: M 10 x 1 Täyttövolyymi (cm³): 500 Täyttömahdollisuudet: 400-g-rasvapanos, DIN 1284, rasvantäyttölaite tai irtorasva lastan avulla Rasvapumppumännän läpimitta (mm): 9 Rasvapumpun männän käyttö: Tuottovolyymi/ isku (cm³): käsivivun avulla 1,6 rasvantiheyden ollessa 0,92 kg/dm³, testattu rasvapanoksella 400 g (12 511) Siirtopaine (bar): 600 Järjestelmän puhkeamispaine (bar): 900 Puhkeamispaine (rasvapuristimen pää): 1200 Työntötankokäyttö: Sulkukansi: T-kahvan avulla irtonainen Rasvapuristimen putken seinän vahvuus (mm): 1 Rasvapuristimen putken maalaus: musta/hopea/punainen/sininen/vihreä/keltainen/sinkitty Mitat PxLxK (mm): 395 x 140 x 66 Paino (kg): 1,28 15 Rasvapuristimet PRELIxx Pro Tekniset tiedot

17 Spesifikaatio --Erillinen täyttö- ja ilmausventtiili rasvapuristimen päässä --Täyttönippa (FN), M 10 x 1 (12 670) --lisävarusteinen ilmausventtiili (ETV), M 10 x 1 uk (85 277) --Sinkityt osat: käsivipu, vetovarsi, salpa ja kansi --Rasvapuristimen pää sinkkipainevalua Z Venttiilinippa sinkitty --Irrotettava ja liikutettava työntötankojärjestelmä --T-kahva, parhaat tarttumis- ja painamisominaisuudet --Ergonominen kahva, varmaotteinen, erittäin hyvä voimansiirto ja käsittely Erityisominaisuudet --Laite käsittelee rasvoja luokkaan NLGI 3 --Teho työkierron jälkeenkin melkein muuttumaton --Pumppumäntä, sylinteri ja O-rengas sopivat 6μ:n tarkkuudella (ei lumevoitelua) --Korkeassa vastapaineessa, esim hartsiintuneessa voitelupisteessä, voidaan este voittaa vähemmällä painevoimalla lyhyen iskun avulla --Rasvansiirto muunneltavissa välillä 0,1-1,6 cm³ per isku --Parhaat voimasuhteet käsivipua käytettäessä, siten on tarvittava painevoima mahdollisimman vähäinen --Mansetti voidaan työntää sisään myös, kun panos on viallinen tai mitaltaan ei aivan sopiva, liikkuvan työntötangon ansiosta --Vialliset rasvapanokset voidaan helposti poistaa --Työntötanko voidaan lukita jokaiseen asentoon - työntötankoa ei tarvitse vetää kokonaan takaisin rasvan vapauttamiseksi jousipaineen alaisuudesta (rasva ei saippuoidu) --Helppo puhdistus - jokainen komponentti tai osa on saatavissa varaosana --Valssattu kierre rasvapuristimen putkessa ei ole altis iskuista johtuville vaurioille ja mahdollistaa nopean ja helpon kiinniruuvauksen --Kovaan käyttöön suunniteltu --DIN 1283 mukaan Tekniset tiedot Rasvapuristimet PRELIxx Pro

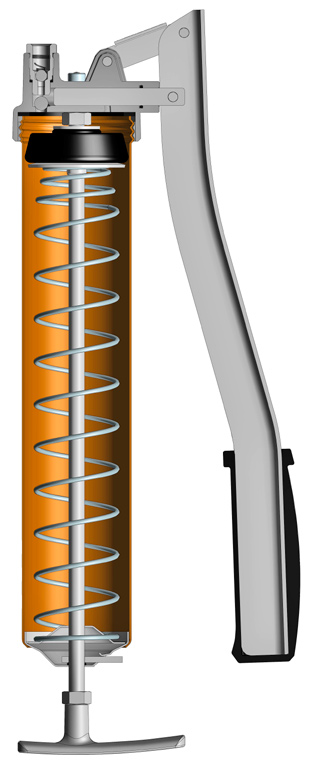

18 Rasvapuristimen putki Täyttönippa Kuulaventtiili O-rengas Mäntä Vetovarsi Venttiilikuula Käsivipu Kädensija Lattatiiviste Mansetti Lautanen kovera Aluslevy Jousi Työntötanko Keskityslevy Aukollinen kansi Salpa T-kahva 17 Rasvapuristimet PRELIxx Pro Yleiskatsaus

19 Yleiskatsaus Rasvapuristimet PRELIxx Pro

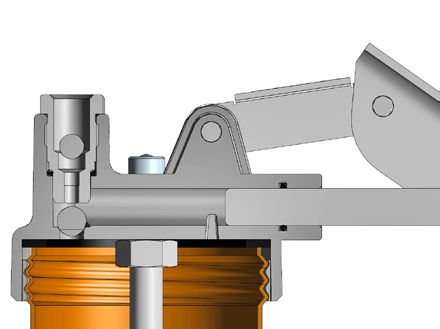

20 Ei puristumisvaaraa rasvapuristimen pää sinkkipainevalua Z yksiosainen - paineenkestävä - turvallinen RaSvaPURIStIMEEN SOPII NLGI 3 - Laite käsittelee rasvoja luokkaan nlgi 3 - teho työkierron jälkeenkin melkein muuttumaton - pumppumäntä, sylinteri ja O-rengas sopivat 6μ:n tarkkuudella (ei lumevoitelua) valssattu kierre - valssattu kierre rasvapuristimen putkessa ei ole altis iskuista johtuville vaurioille ja mahdollistaa nopean ja helpon kiinniruuvauksen 19 Rasvapuristimet PRELIxx Pro Edut

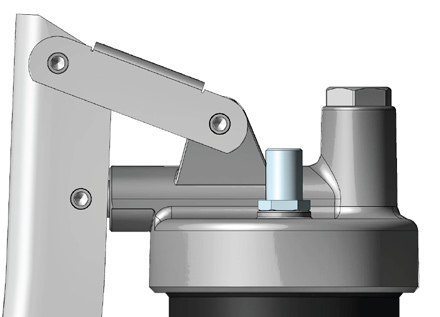

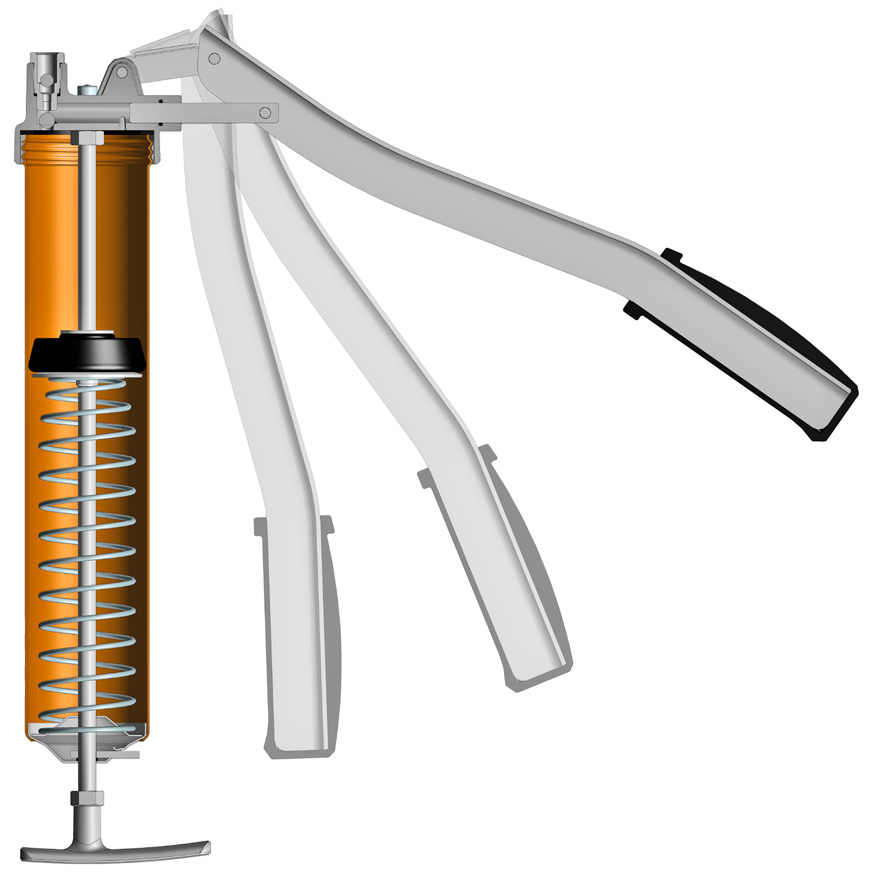

21 Muunneltava isku --Korkeassa vastapaineessa, esim hartsiintuneessa voitelupisteessä, voidaan este voittaa vähemmällä painevoimalla lyhyen iskun avulla --Rasvansiirto muunneltavissa välillä 0,1-1,6 cm³ per isku --Parhaat voimasuhteet käsivipua käytettäessä, siten on tarvittava painevoima mahdollisimman vähäinen --Käsivivun asento erittäin korkean vastapaineen voittamiseksi, esim. hartsiintuneessa voitelupisteessä --Käsivivun asento maksimituottomäärälle (n. 1,6 cm3 per isku) Edut Rasvapuristimet PRELIxx Pro

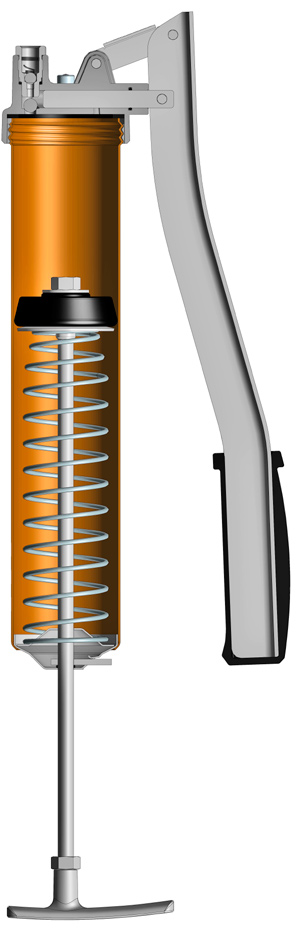

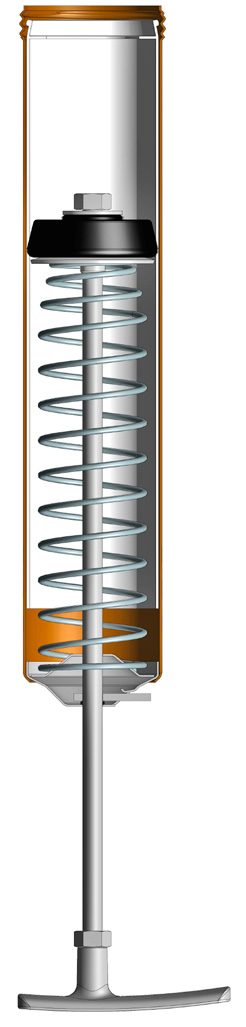

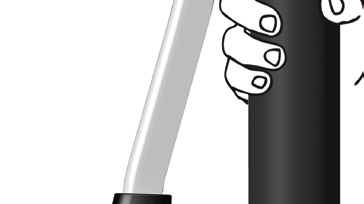

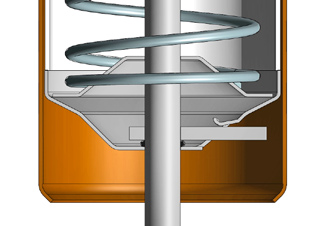

22 Rasvaan kohdistuvan paineen poistaminen --Työntötanko voidaan lukita jokaiseen asentoon - työntötankoa ei tarvitse vetää kokonaan takaisin rasvan vapauttamiseksi jousipaineen alaisuudesta (rasva ei saippuoidu) --Vialliset rasvapanokset voidaan helposti poistaa 21 Rasvapuristimet PRELIxx Pro Edut

23 Työnnä panos oikeaan asentoon tai ulos. Paina kansi työntötankoineen panoksen päähän. Edut Rasvapuristimet PRELIxx Pro

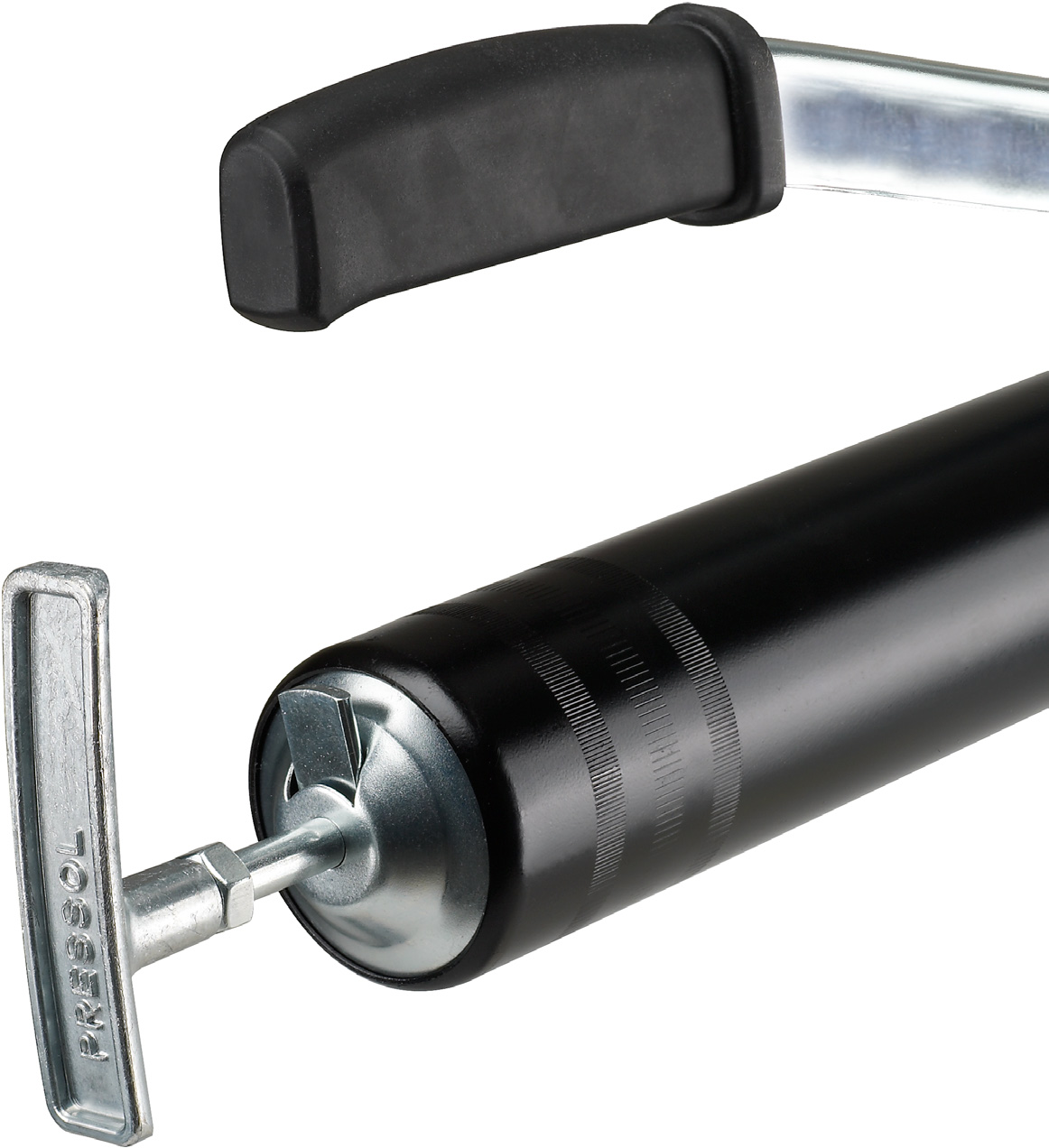

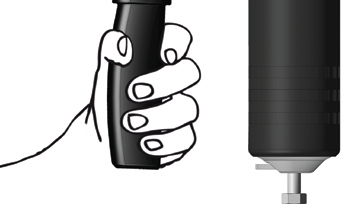

24 Miellyttävän tuntuinen kahva --Ergonominen kahva, varmaotteinen, erittäin hyvä voimansiirto ja käsittely --T-kahva, parhaat tarttumis- ja painamisominaisuudet 23 Rasvapuristimet PRELIxx Pro Erityisominaisuudet

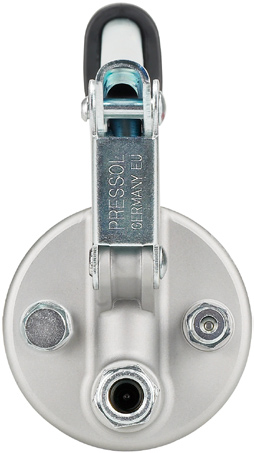

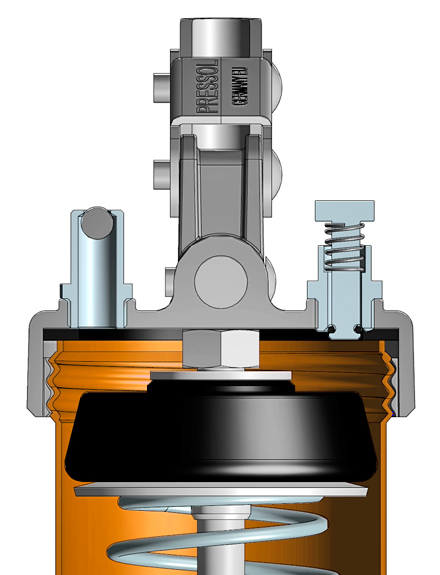

25 Täyttönippa ja ilmausventtiili: --Täyttönippa (FN), M 10 x 1 uk (12 670) --lisävarusteinen ilmausventtiili (ETV), M 10 x 1 uk (85 277) Erityisominaisuudet Rasvapuristimet PRELIxx Pro

26 Tuoteryhmä Malli Lisätarvike Rasvapuristimet PRELIxx Ilman lisätarvikkeita PRELIxx LISÄTARVIKESETTI 1 - M 10 X Panssariletku-M 10 x 1 uk-11 x 300 mmm Hydraulisuukappale-M 10 x 1 sk PRELIxx LISÄTARVIKESETTI 2 - G 1/ Panssariletku-G 1/8 uk-11 x 300 mm Hydraulisuukappale-G 1/8 sk PRELIxx LISÄTARVIKESETTI 3 - M 10 x Suutinputki taivutettu-m 10 x 1 uk-150 mm Hydraulisuukappale-M 10 x 1 sk PRELIxx LISÄTARVIKESETTI 4 - G 1/ Suutinputki taivutettu-g 1/8 uk-150 mm Hydraulisuukappale-G 1/8 sk PRELIxx PRO LISÄTARVIKESETTI 5 - M 10 x Panssariletku-M 10 x 1 uk-11 x 300 mm Tarkkuussuukappale-M 10 x 1 sk PRELIxx PRO LISÄTARVIKESETTI 6 - G 1/ Panssariletku-G 1/8 uk-11 x 300 mm Tarkkuussuukappale-G 1/8 sk PRELIxx PRO LISÄTARVIKESETTI 7 - M 10 x Suutinputki taivutettu-m 10 x 1 uk-150 mm Tarkkuussuukappale-M 10 x 1sk PRELIxx PRO LISÄTARVIKESETTI 8 - G 1/ Suutinputki taivutettu-g 1/8 uk-150 mm Tarkkuussuukappale-G 1/8 sk 2PRELIxx PRO PRELIxx PRO LISÄTARVIKESETTI 9 - M 10 x Suutinputki taivutettu-m 10 x 1 uk-150 mm Panssariletku-M 10 x 1 uk-11 x 300 mm 2 x Tarkkuussuukappale-M 10 x 1 sk PRELIxx PRO LISÄTARVIKESETTI 10 - G 1/ Suutinputki taivutettu-g 1/8 uk-150 mm Panssariletku-G 1/8 uk-11 x 300 mm 2 x Tarkkuussuukappale-G 1/8 sk 25 Rasvapuristimet PRELIxx Artikkelinumeron avain

27 1 1 1 Varustus Väri Kierre Ei erikoisvarustusta M 10 x 1 täyttöventtiilillä G 1/8 täyttöventtiilillä ja ilmausventtiilillä (vain prelixx pro) Artikkelinumeron avain Rasvapuristimet PRELIxx

28 ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx G 1/8 FN-keltainen-ilman lisätarv. PRELIxx M 10 x 1 + PANSSARILETKU + SUUKAPPALE (ZBH-SETTI 1) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx M 10 x 1 musta-zbh-setti 1 Setti PRELIxx M 10 x 1 hopea-zbh-setti 1 Setti PRELIxx M 10 x 1 punainen-zbh-setti 1 Setti PRELIxx M 10 x 1 sininen-zbh-setti 1 Setti PRELIxx M 10 x 1 vihreä-zbh-setti 1 Setti PRELIxx M 10 x 1 keltainen-zbh-setti 1 Setti PRELIxx M 10 x 1 FN-musta-ZBH-setti 1 Setti PRELIxx M 10 x 1 FN-hopea-ZBH-setti 1 Setti 1 27 Rasvapuristimet PRELIxx Pro Malliluettelo

29 ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx M 10 x 1 FN-punainen-ZBH-setti 1 Setti PRELIxx M 10 x 1 FN-sininen-ZBH-setti 1 Setti PRELIxx M 10 x 1 FN-vihreä-ZBH-setti 1 Setti PRELIxx M 10 x 1 FN-keltainen-ZBH-setti 1 Setti 1 PRELIxx G 1/8 + PANSSARILETKU +SUUKAPPALE (ZBH-SETTI 2) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx G 1/8 musta-zbh-setti 2 Setti PRELIxx G 1/8 hopea-zbh-setti 2 Setti PRELIxx G 1/8 punainen-zbh-setti 2 Setti PRELIxx G 1/8 sininen-zbh-setti 2 Setti PRELIxx G 1/8 vihreä-zbh-setti 2 Setti PRELIxx G 1/8 keltainen-zbh-setti 2 Setti PRELIxx G 1/8 FN-musta-ZBH-setti 2 Setti PRELIxx G 1/8 FN-hopea-ZBH-setti 2 Setti PRELIxx G 1/8 FN-punainen-ZBH-setti 2 Setti PRELIxx G 1/8 FN-sininen-ZBH-setti 2 Setti PRELIxx G 1/8 FN-vihreä-ZBH-setti 2 Setti PRELIxx G 1/8 FN-keltainen-ZBH-setti 2 Setti 2 PRELIxx M 10 x 1 + SUUTINPUTKI + SUUKAPPALE (ZBH-SETTI 3) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx M 10 x 1 musta-zbh-setti 3 Setti PRELIxx M 10 x 1 hopea-zbh-setti 3 Setti PRELIxx M 10 x 1 punainen-zbh-setti 3 Setti PRELIxx M 10 x 1 sininen-zbh-setti 3 Setti PRELIxx M 10 x 1 vihreä-zbh-setti 3 Setti PRELIxx M 10 x 1 keltainen-zbh-setti 3 Setti PRELIxx M 10 x 1 FN-musta-ZBH-setti 3 Setti PRELIxx M 10 x 1 FN-hopea-ZBH-setti 3 Setti PRELIxx M 10 x 1 FN-punainen-ZBH-setti 3 Setti PRELIxx M 10 x 1 FN-sininen-ZBH-setti 3 Setti PRELIxx M 10 x 1 FN-vihreä-ZBH-setti 3 Setti PRELIxx M 10 x 1 FN-keltainen-ZBH-setti 3 Setti 3 Malliluettelo Rasvapuristimet PRELIxx Pro

30 PRELIxx G 1/8 + SUUTINPUTKI + SUUKAPPALE (ZBH-SETTI 4) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx G 1/8 musta-zbh-setti 4 Setti PRELIxx G 1/8 hopea-zbh-setti 4 Setti PRELIxx G 1/8 punainen-zbh-setti 4 Setti PRELIxx G 1/8 sininen-zbh-setti 4 Setti PRELIxx G 1/8 vihreä-zbh-setti 4 Setti PRELIxx G 1/8 keltainen-zbh-setti 4 Setti PRELIxx G 1/8 FN-musta-ZBH-setti 4 Setti PRELIxx G 1/8 FN-hopea-ZBH-setti 4 Setti PRELIxx G 1/8 FN-punainen-ZBH-setti 4 Setti PRELIxx G 1/8 FN-sininen-ZBH-setti 4 Setti PRELIxx G 1/8 FN-vihreä-ZBH-setti 4 Setti PRELIxx G 1/8 FN-keltainen-ZBH-setti 4 Setti 4 PRELIxx PRO ILMAN LISÄTARVIKKEITA ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO M 10 x 1 FN-musta-ilman lisätarv PRELIxx PRO G 1/8 FN-musta-ilman lisätarv PRELIxx PRO M 10 x 1 FN-hopea-ilman lisätarv PRELIxx PRO G 1/8 FN-hopea-ilman lisätarv PRELIxx PRO M 10 x 1 FN-punainen-ilman lisätarv PRELIxx PRO G 1/8 FN-punainen-ilman lisätarv PRELIxx PRO M 10 x 1 FN-sininen-ilman lisätarv PRELIxx PRO G 1/8 FN-sininen-ilman lisätarv PRELIxx PRO M 10 x 1 FN-vihreä-ilman lisätarv PRELIxx PRO G 1/8 FN-vihreä-ilman lisätarv PRELIxx PRO M 10 x 1 FN-keltainen-ilman lisätarv PRELIxx PRO G 1/8 FN-keltainen-ilman lisätarv PRELIxx PRO M 10 x 1 FN-ETV-musta-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-musta-ilman lisätarv PRELIxx PRO M 10 x 1 FN-ETV-hopea-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-hopea-ilman lisätarv PRELIxx PRO M 10 x 1 FN-ETV-punainen-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-punainen-ilman lisätarv PRELIxx PRO M 10 x 1 FN-ETV-sininen-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-sininen-ilman lisätarv. 29 Rasvapuristimet PRELIxx Pro Malliluettelo

31 ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO M 10 x 1 FN-ETV-vihreä-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-vihreä-ilman lisätarv PRELIxx PRO M 10 x 1 FN-ETV-keltainen-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-keltainen-ilman lisätarv PRELIxx PRO M 10 x 1 FN-ETV-sinkitty-ilman lisätarv PRELIxx PRO G 1/8 FN-ETV-sinkitty-ilman lisätarv. PRELIxx PRO M 10 x 1 + PANSSARILETKU + SUUKAPPALE (ZBH-SETTI 5) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO M 10 x 1 FN-musta-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-hopea-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-punainen-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-sininen-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-vihreä-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-keltainen-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-musta-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-hopea-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-punainen-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-sininen-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-vihreä-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-keltainen-ZBH-setti 5 Setti PRELIxx PRO M 10 x 1 FN-ETV-sinkitty-ZBH-setti 5 Setti 5 PRELIxx PRO G 1/8 + PANSSARILETKU + SUUKAPPALE (ZBH-SETTI 6) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO G 1/8 FN-musta-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-hopea-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-punainen-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-sininen-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-vihreä-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-keltainen-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-ETV-musta-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-ETV-hopea-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-ETV-punainen-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-ETV-sininen-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-ETV-vihreä-ZBH-setti 6 Setti 6 Malliluettelo Rasvapuristimet PRELIxx Pro

32 ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO G 1/8 FN-ETV-keltainen-ZBH-setti 6 Setti PRELIxx PRO G 1/8 FN-ETV-sinkitty-ZBH-setti 6 Setti 6 PRELIxx PRO M 10 x 1 + SUUTINPUTKI + SUUKAPPALE (ZBH-SETTI 7) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO M 10 x 1 FN-musta-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-hopea-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-punainen-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-sininen-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-vihreä-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-keltainen-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-ETV-musta-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-ETV-hopea-ZBH-setti Setti PRELIxx PRO M 10 x 1 FN-ETV-punainen-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-ETV-sininen-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-ETV-vihreä-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-ETV-keltainen-ZBH-setti 7 Setti PRELIxx PRO M 10 x 1 FN-ETV-sinkitty-ZBH-setti 7 Setti 7 PRELIxx PRO G 1/8 + SUUTINPUTKI + SUUKAPPALE (ZBH-SETTI 8) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO G 1/8 FN-musta-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-hopea-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-punainen-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-sininen-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-vihreä-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-keltainen-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-musta-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-hopea-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-punainen-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-sininen-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-vihreä-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-keltainen-ZBH-setti 8 Setti PRELIxx PRO G 1/8 FN-ETV-sinkitty-ZBH-setti 8 Setti 8 31 Rasvapuristimet PRELIxx Pro Malliluettelo

33 PRELIxx PRO M 10 x 1 + SUUTINPUTKI + PANSSARILETKU + 2 x SUUKAPPALE (ZBH-SETTI 9) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO M 10 x 1 FN-musta-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-hopea-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-punainen-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-sininen-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-vihreä-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-keltainen-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-musta-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-hopea-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-punainen-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-sininen-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-vihreä-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-keltainen-ZBH-setti 9 Setti PRELIxx PRO M 10 x 1 FN-ETV-sinkitty-ZBH-setti 9 Setti 9 PRELIxx PRO G 1/8 + SUUTINPUTKI + PANSSARILETKU + 2 x SUUKAPPALE (ZBH-SETTI 10) ARTIKKELINUMERO Nimitys 1 Nimitys 2 Väri Lisätarvike PRELIxx PRO G 1/8 FN-musta-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-hopea-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-punainen-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-sininen-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-vihreä-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-keltainen-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-musta-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-hopea-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-punainen-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-sininen-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-vihreä-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-keltainen-ZBH-setti 10 Setti PRELIxx PRO G 1/8 FN-ETV-sinkitty-ZBH-setti 10 Setti 10 Malliluettelo Rasvapuristimet PRELIxx Pro

34 Korkeapainepanssariletkut DIN 1283 mukaan ARTIKKELINUMERO Nimitys 1 Nimitys Panssariletku-M 10 x 1 uk 11 x 230 mm Panssariletku-G 1/8 uk 11 x 230 mm Panssariletku-M 10 x 1 uk 11 x 300 mm Panssariletku-G 1/8 uk 11 x 300 mm Panssariletku-M 10 x 1 uk 11 x 500 mm Panssariletku-G 1/8 uk 11 x 500 mm Korkeapainepanssariletkut DIN 1283 mukaan, lisätarvikkein ARTIKKELINUMERO Nimitys 1 Nimitys Panssariletku-M 10 x 1 uk 11 x 300 mm-tarkkuussuukappale Panssariletku-G 1/8 uk 11 x 300 mm-tarkkuussuukappale Panssariletku-M 10 x 1 uk 11 x 300 mm-hydraulisuukappale Panssariletku-G 1/8 uk 11 x 300 mm-hydraulisuukappale Panssariletku-M 10 x 1 uk 11 x 300 mm-tasonippasuutin-16 mm Panssariletku-G 1/8 uk 11 x 300 mm-tasonippasuutin-16 mm Panssariletku-M 10 x 1 uk 11 x 300 mm-tasonippasuutin-22 mm Panssariletku-G 1/8 uk 11 x 300 mm-tasonippasuutin-22 mm Panssariletku-M 10 x 1 uk 11 x 500 mm-tarkkuussuukappale Panssariletku-G 1/8 uk 11 x 500 mm-tarkkuussuukappale Panssariletku-M 10 x 1 uk 11 x 500 mm-hydraulisuukappale Panssariletku-G 1/8 uk 11 x 500 mm-hydraulisuukappale Panssariletku-M 10 x 1 uk 11 x 500 mm-tasonippasuutin-16 mm Panssariletku-G 1/8 uk 11 x 500 mm-tasonippasuutin-16 mm Panssariletku-M 10 x 1 uk 11 x 500 mm-tasonippasuutin-22 mm Panssariletku-G 1/8 uk 11 x 500 mm-tasonippasuutin-22 mm 33 Rasvapuristimet PRELIxx Pro Malliluettelo Lisätarvikkeet

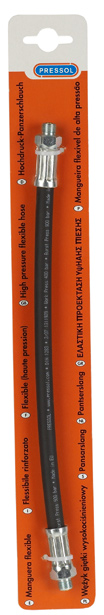

35 Korkeapainepanssariletkut DIN 1283 mukaan, itsepalvelumyyntipakkauksessa ARTIKKELINUMERO Nimitys 1 Nimitys Panssariletku-M 10 x 1 uk 11 x 300 mm-itsepalvelupakkaus Panssariletku-G 1/8 uk 11 x 300 mm-itsepalvelupakkaus Panssariletku-M 10 x 1 uk 11 x 500 mm-itsepalvelupakkaus Panssariletku-G 1/8 uk 11 x 500 mm-itsepalvelupakkaus Panssariletku-M 10 x 1 uk 11 x 300 mm-hydraulisuukappale-itsepalvelupakkaus Panssariletku-G 1/8 uk 11 x 300 mm-hydraulisuukappale-itsepalvelupakkaus suutinputket ARTIKKELINUMERO Nimitys 1 Nimitys Suutinputki-suora-M 10 x 1 uk 150 mm Suutinputki-suora-G 1/8 uk 150 mm Suutinputki-taivutettu-M 10 x 1 uk 150 mm Suutinputki-taivutettu-G 1/8 uk 150 mm suutinputket ARTIKKELINUMERO Nimitys 1 Nimitys Suutinputki-taivutettu-M 10 x 1 uk Hydraulisuukappale Suutinputki-taivutettu-G 1/8 uk Hydraulisuukappale Suutinputki-taivutettu-M 10 x 1 uk Kovero-/yleissuukappale Suutinputki-taivutettu-G 1/8 uk Kovero-/yleissuukappale Suutinputki-taivutettu-M 10 x 1 uk Kärkisuukappale Suutinputki-taivutettu-G 1/8 uk Kärkisuukappale Malliluettelo Lisätarvikkeet Rasvapuristimet PRELIxx Pro

36 Tasonippasuuttimet ARTIKKELINUMERO Nimitys 1 Nimitys Tasonippasuutin-Me-M 10 x 1 sk Tasonippa-10 mm Tasonippasuutin-Me-G 1/8 sk Tasonippa-10 mm Tasonippasuutin-Me-M 10 x 1 sk Tasonippa-16 mm-fa-sot Tasonippasuutin-Me-G 1/8 sk Tasonippa-16 mm-fa-sot Tasonippasuutin-Me-M 10 x 1 sk Tasonippa-16 mm-fa Tasonippasuutin-Me-G 1/8 sk Tasonippa-16 mm-fa Tasonippasuutin-Me-M 10 x 1 sk Tasonippa-22 mm-fa Tasonippasuutin-Me-G 1/8 sk Tasonippa-22 mm-fa Tasonippasuutin-Me-M 10 x 1 sk-dg Tasonippa-16 mm-fa-sot Bajonettiliittimet ARTIKKELINUMERO Nimitys 1 Nimitys Bajonettiliitin M 10 x 1 sk Bajonettiliitin G 1/8 sk Pikavaihtoliitännät ARTIKKELINUMERO Nimitys 1 Nimitys Pikaliitin M 10 x 1 sk Pikaliitin G 1/8 sk 35 Rasvapuristimet PRELIxx Pro Malliluettelo Lisätarvikkeet

37 Suukappaleet ARTIKKELINUMERO Nimitys 1 Nimitys Kovero-/yleissuukappale M 10 x 1 sk-h+k-nippa Kovero-/yleissuukappale G 1/8 sk-h+k-nippa Kärkisuukappale-M 10 x 1 sk D-Nippa Kärkisuukappale-G 1/8 sk D-Nippa Tarkkuussuukappale-M 10 x 1 sk SW 13 mm-ø 13 mm Tarkkuussuukappale- G 1/8 sk SW 13 mm-ø 13 mm Tarkkuussuukappale-M 10 x 1 sk SW 13 mm-ø 13 mm-itsepalvelupakkaus Tarkkuussuukappale- G 1/8 sk SW 13 mm-ø 13 mm-itsepalvelupakkaus Tarkkuussuukappale-M 10 x 1 sk SW 13 mm-ø 13 mm Tarkkuussuukappale- G 1/8 sk SW 13 mm-ø 13 mm Tarkkuussuukappale-M 10 x 1 sk SW 13 mm-ø 15 mm-itsepalvelupakkaus Tarkkuussuukappale- G 1/8 sk SW 13 mm-ø 15 mm-itsepalvelupakkaus Hydraulisuukappale-M 10 x 1 sk SW 13 mm-ø 15 mm Hydraulisuukappale- G 1/8 sk SW 13 mm-ø 15 mm Hydraulisuukappale-M 10 x 1 sk SW 13 mm-ø 15 mm-itsepalvelupakkaus Hydraulisuukappale- G 1/8 sk SW 13 mm-ø 15 mm-itsepalvelupakkaus Hydraulisuukappale-M 10 x 1 sk SW 13 mm-ø 15 mm-venttiilillä Kulmakappaleet ARTIKKELINUMERO Nimitys 1 Nimitys Kulmakappale 90 M 10 x 1 sk-m 10 x 1 uk Kulmakappale 90 G 1/8 sk-g 1/8 uk Malliluettelo Lisätarvikkeet Rasvapuristimet PRELIxx Pro

38 Pyörivät nivelet ARTIKKELINUMERO Nimitys 1 Nimitys Pyörivä nivel-1 x 360 M 10 x 1 uk-m 10 x 1 sk Pyörivä nivel-1 x 360 G 1/8 uk-g 1/8 sk Supistuskappaleet ARTIKKELINUMERO Nimitys 1 Nimitys Supistuskappale G 1/8 sk-m 10 x 1 uk Supistuskappale G 1/8 uk-m 10 x 1 sk Liitosmuhvit ARTIKKELINUMERO Nimitys 1 Nimitys Muhvi M 10 x 1 sk Muhvi G 1/8 sk Voiteluaineet ja panokset ARTIKKELINUMERO Nimitys 1 Nimitys Rasvapanos 400 g Yleisrasva-NLGI Rasvapanos 400 g Yleisrasva sis. grafiittia-nlgi Rasvapanos 400 g Korkean lämpötilan rasva-nlgi Rasvapanos 400 g Liukulaakerirasva sis. MoS2-NLGI Rasvatölkki 1 kg Yleisrasva-NLGI 2 37 Rasvapuristimet PRELIxx Pro Malliluettelo Lisätarvikkeet

39 XX XXX Muut rasvapuristimien lisätarvikkeet ARTIKKELINUMERO Nimitys 1 Nimitys Tasotiiviste 60,2x48x2 mm Perbunan Täyttönippa rasvapuristimen päähän M 10 x 1 uk Ilmausventtiili rasvapuristimen päähän M 10 x 1 uk Seinäkiinnitysteline rasvapuristimille Vakiotarvikesarja M 10 x Vakiotarvikesarja G 1/ Teollisuustarvikesarja M 10 x Teollisuustarvikesarja G 1/ Glyseriinitäytteinen painemittari bar-g 1/4 -SW Asennusmittari rasvoille-nef näytöllä cm³/min LYHENNELUETTELO Lyhenne Nimitys 1 Lyhenne Nimitys 1 uk ulkokierre KØ Pään läpimitta D Koveronippa M metrinen kierre, lieriömäinen, DIN 13 DG Pyörivä nivel Me messinki DIN ETV FA Deutsches Institut für Normung e.v. (DINstandardit), saksalainen teollisuusstandardi Ilmausventtiili litteä malli MoS2 NEF NLGI Molybdeenidisulfidi ei vakauskelpoinen vastaa viskositeettiluokkaa 000-6, määritellyt National Lubricating Grease Institute, USA FN Täyttönippa SB Itsepalvelu G H sk K Whitworth-putkikierre, lieriömäinen, ISO 228 (DIN 259) Kaulanippa sisäkierre Pallopäänippa SF SK SOT SW Avainpinta kuusio Slide-on-tyyppinen Avainkoko Malliluettelo Lisätarvikkeet Rasvapuristimet PRELIxx Pro

40 Johtavaa tekniikkaa PRESSOL Schmiergeräte GmbH Am Gansacker 10 C Umkirch Germany Tel.: Fax: (Inland) Fax: (Export) Mail: info@pressol.com A401 SF
