AVAA UUSIA MAHDOLLISUUKSIA. EXOS. Varusteet ja pesualtaat

Transkriptio

1 AVAA UUSIA MAHDOLLISUUKSIA EXOS. Varusteet ja pesualtaat

2

3 AVAA UUSIA MAHDOLLISUUKSIA Franken uuden EXOS.-tuotelinjan varusteet ja pesualtaat avaavat täysin uusia mahdollisuuksia julkisiin ja puolijulkisiin tiloihin. Yksi linja. Yksi järjestelmä. Yksi johdonmukainen muotoilukieli, selkeät muodot, korkea laatu, moduulivaihtoehdot räätälöityihin ratkaisuihin. Tärkeimpänä ekologinen kestävyys. Franke EXOS. Yksi linja. Yksi muotoilu. Toimivuus täydellisessä sopusoinnussa. EXOS. Varusteet ja pesualtaat yhdistetty elektronisiin PROTRONIC-S-hanoihin 3

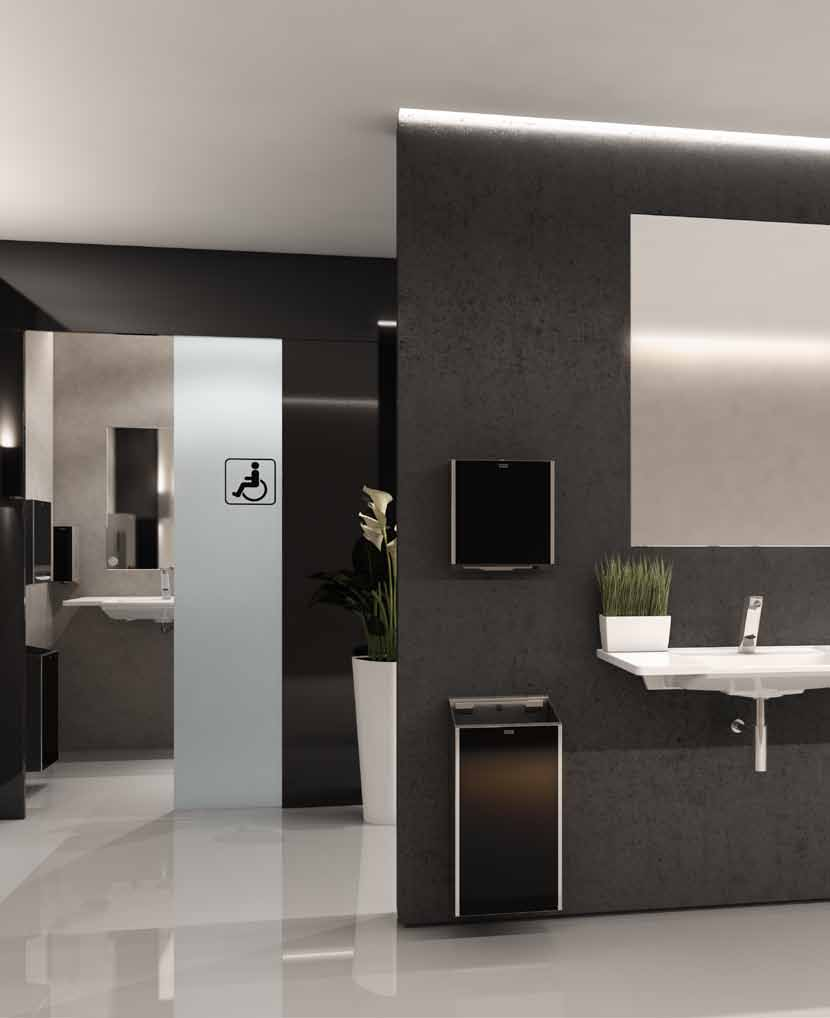

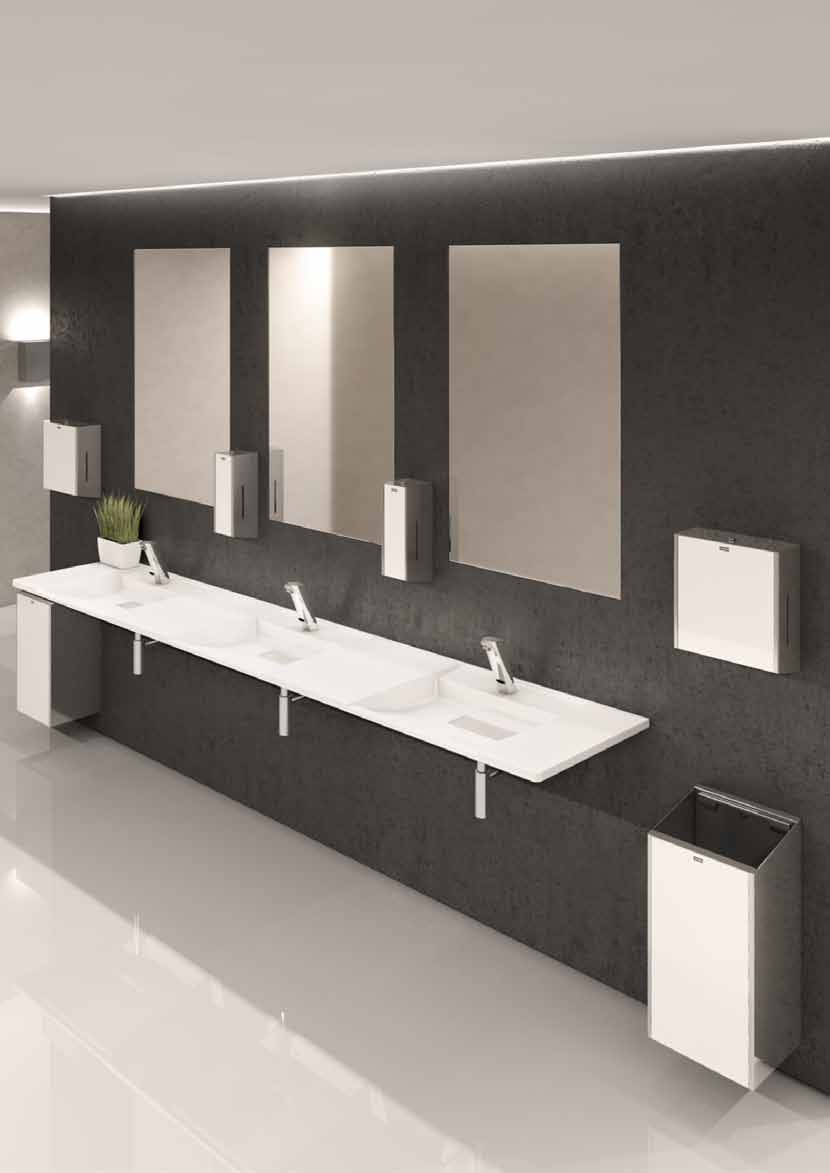

4 EXOS. YKSI LINJA Tulevaisuutta edustava Franke EXOS. julkisiin ja puolijulkisiin tiloihin. Järjestelmä, joka avaa uusia mahdollisuuksia ja yhdistää toisiinsa erilaisia maailmoja. Varusteiden-, pesualtaiden-, toimivuuden- ja muotoilun maailman. Pyörätuolilähestyttäviin räätälöityihin tiloihin, linjakas, tyylikäs ja ajaton. Sopii erinomaisesti kaikkiin tiloihin. Yksilöllinen, täydellisesti suunniteltu kokonaisuus. Franke EXOS. Täydellisen arkkitehtisuunnittelun ilmentymä. Korkea laatu on havaittavissa läpi koko tuotelinjan. Yhdenmukainen muotoilukieli Tuotelinja yhdistyy sopusointuisesti mihin tahansa uuteen tai olemassa olevaan ympäristöön selkeän-, yhdenmukaisen-, ajattoman-, tyylikkään muotoilun ja materiaalien ansiosta. Franke EXOS. huokuu harmoniaa, joka erottuu selvästi läpi koko tuotelinjan. Toimivat moduulit EXOS.-varusteet ja -pesualtaat takaavat optimaalisen joustavan arkkitehtonisen suunnittelun. Tuotelinja sopii uusien tai olemassa olevien julkisten tai puolijulkisten tilojen yksilöllisiin, räätälöityihin ratkaisuihin. Ensiluokkaisen korkea laatu EXOS.-järjestelmissä käytetään laadukkaita materiaaleja, kuten ruostumatonta terästä, lasia ja mineraaligraniittia. Kaikki komponentit ovat korkealaatuisia, helposti puhdistettavia ja kestäviä. Tämän päivän vaatimukset on huomioitu kauttaaltaan koko tuotelinjassa erilaisten materiaalien käytöstä pesualtaiden modulaariseen muotoiluun. Franke EXOS. on korkealaatuinen. - tuotelinjan korkea laatu on käsin kosketeltavissa. Kaikki EXOS.-tuotteet ovat moduulirakenteisia, ja järjestelmä on jatkuvasti laajennettavissa ja päivitettävissä. Varusteiden etukannet ovat vaihdettavia ja saippua-annostelijan toimintaa voidaan muuttaa. Altaiden mitoitus ja pöytätasojen pituus ovat valittavissa. Täydellinen tuotelinja, joka varmistaa luotettavan ja joustavan suunnittelun sekä moduulien korkealaatuiset ominaisuudet. Franke EXOS. on toimiva. Täydellisiä ratkaisuja läpi koko tuotelinjan. 4

5

6 6

7 EXOS.-VARUSTEET Franken EXOS.-varusteet ovat toimivia ja tehokkaita. Vaihdettavat etukannet on valmistettu korkealaatuisista materiaaleista, kuten ruostumattomasta teräksestä ja lasista, ja ne yhdistyvät kauniisti ja yksilöllisesti mihin tahansa arkkitehtoniseen ympäristöön. Selkeät linjat, tyylikkäät muodot ja ajaton muotoilu saa aikaan harmoniset mittasuhteet. Franke EXOS.-varusteet Ominaisuuksien ja muotoilun harmoniaa. EXOS.-varusteet Franken EXOS.-varusteet viitoittavat uuden suunnan. Selkeä muotoilu, moduulijärjestelmät ja korkealaatuiset materiaalit. Erilaisista materiaaleista, kuten ruostumattomasta teräksestä ja lasista valmistettujen vaihdettavien etukansien ansiosta tilojen tunnelmaa voidaan helposti muuttaa. Joustavuutta on myös saippua-annostelijoiden tuoteryhmässä. Toimintamekanismi on helposti vaihdettavissa elektronisesta manuaaliseksi, nestesaippuasta vaahtosaippuaksi. Vaihto voidaan tehdä milloin tahansa, myös jälkikäteen. EXOS. tarjoaa modulaarista joustavuutta. Läpi koko tuotelinjan. Vasemmalla Ylhäällä vasemmalla Alhaalla vasemmalla EXOS. paperipyyheannostelija ja roskakori, etukannet mustaa lasia EXOS. käsipyyherulla-annostelija, etukansi InoxPlus-pinnoitettua ruostumatonta terästä EXOS. elektroninen saippua-annostelija, etukansi valkoista lasia 7

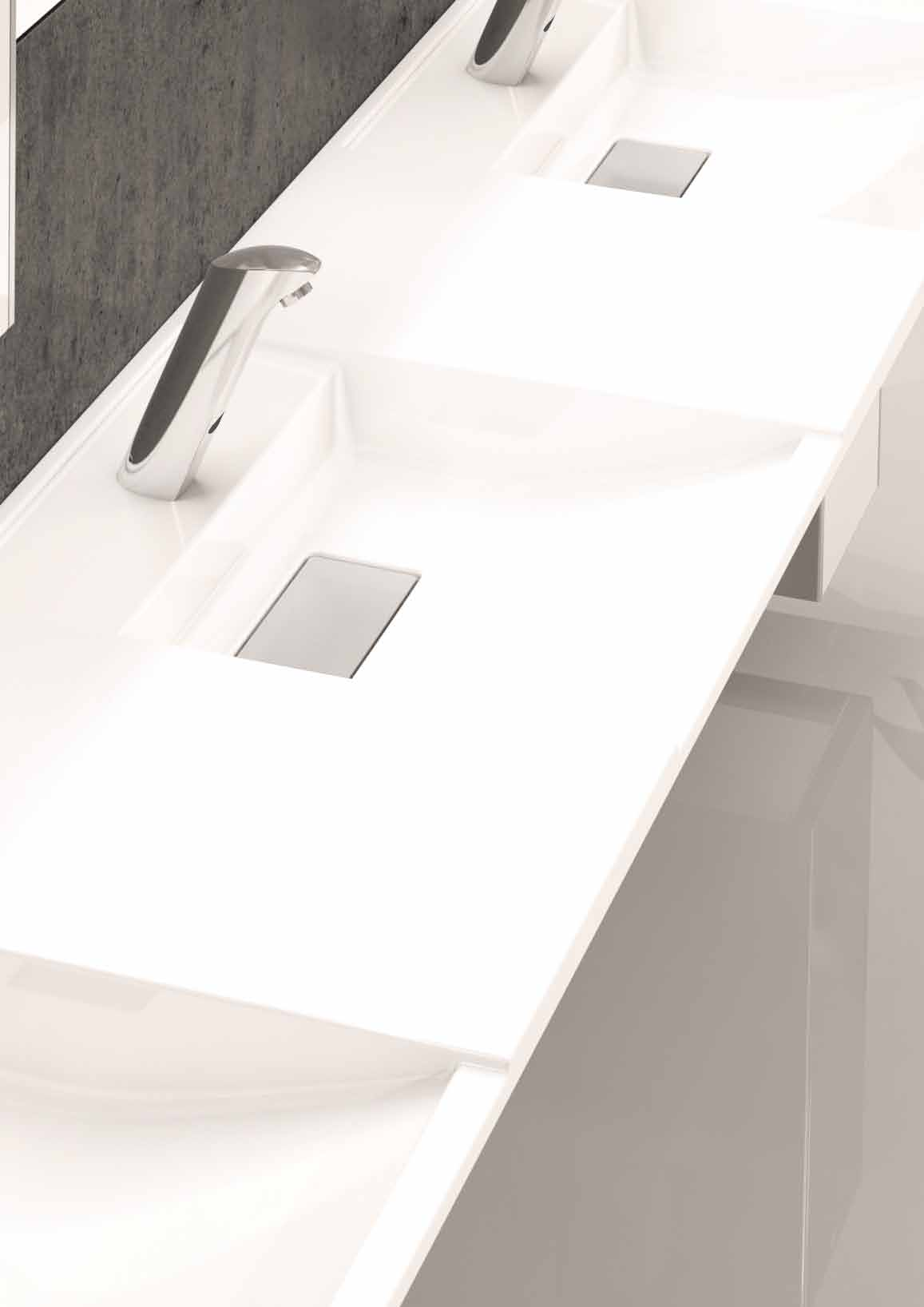

8 EXOS.-PESUALTAAT Franken EXOS.-pesualtaat edustavat ainutlaatuista ja viimeisteltyä suunnittelua. Yhdenmukainen muotoilukieli toistuu EXOS.-pesualtaiden koko tuotelinjassa. Sekä vakiomalleissa että räätälöidyissä ratkaisuissa. Franke EXOS.-pesualtaat Täydellisesti suunniteltu kokonaisuus. EXOS.-pesualtaat Mineraaligraniitista valmistetut EXOS.-pesualtaat vakuuttavat joustavuutensa ja moduulirakenteensa ansiosta. Korkea laatu, yksilöllinen muotoilu ja räätälöity toimivuus ovat käsin kosketeltavissa. Korkealaatuisesta ruostumattomasta teräksestä valmistetut alapeitekotelot korostavat tuotelinjan harmoniaa. EXOS.-pesualtaat sopivat erinomaisesti niin vakioratkaisuihin, pyörätuolilähestyttäviin kuin räätälöityihinkin saniteettitiloihin. Valikoima sisältää sekä yleiset vakiokoot että muunneltavat mitat. Tuotelinja vakuuttaa myös erilaisten allaskokojen, pöytätasojen pituuksien ja integroitavien lisävarusteiden ansiosta. Käyttömukavuus, turvallisuus ja ergonomia on huomioitu suunnittelussa, pöytätasojen mitoituksessa, integroitujen tukikaiteiden muotoilussa sekä kosteiden että kuivien alueiden tietoisessa erottamisessa. EXOS. tarjoaa modulaarista joustavuutta. Läpi koko tuotelinjan. 8

9

10

11 EXOS. MATERIAALI Franken modulaarisen EXOS.-järjestelmän korkealaatuiset materiaalit sopivat täydellisesti kaikenlaisiin tiloihin. Räätälöity. Modulaarinen. Olemassa oleviin tai uusiin tiloihin. EXOS. ja sen materiaalit. Tyylikkäät, korkealaatuiset, kestävät, modernit, helposti puhdistettavat ja hygieeniset. Kaikki viimeistä piirtoa myöten harkittua. Yksi muotoilulinja. Ruostumaton teräs Ruostumatonta terästä käytetään julkisten ja puolijulkisten tilojen saniteettikalusteiden perusmateriaalina hyvästä syystä. Teräksessä yhdistyvät tyylikäs ulkonäkö, toimivuus ja kestävyys. Se sopii hyvin yhteen lasin ja keramiikan kanssa. Ruostumaton teräs heijastaa ympäristönsä valoa ja värejä. Teräksestä valmistetut tuotteet voidaan yhdistää helposti lähes mihin tahansa ympäristöön. Teräs korostaa ja aksentoi. Ruostumaton teräs ja InoxPlus-pinnoite Franken kehittämä InoxPlus-pinnoite helpottaa edelleen ruostumattomien teräspintojen puhdistusta. Ei enää häiritseviä sormenjälkiä, jotka aikaisemmin tarttuivat itsepintaisesti teräspintoihin. Pinnoite perustuu teknologiaan, jossa nanohiukkaset lomittuvat metallipinnan molekyylien väliin tukkien mikroskooppisen pienet aukot. Lopputuloksena on viimeistelty, helposti puhdistettava ja sormenjälkiä vastustava pinta. MIRANIT Lujasta MIRANIT hartsisidosteisesta mineraalimateriaalista valmistetut saniteettikalusteet sopivat erinomaisesti julkisten rakennusten saniteettitilojen moderniin ja samanaikaisesti esteettiseen muotoiluun. Aidosti yhdestä kappaleesta valmistetuissa MIRANIT-tuotteissa ei ole saumoja tai liitoksia, jolloin ne ovat erittäin tukevia ja tyylikkäitä. Tasainen, huokoseton, hygieeninen ja helposti puhdistettava geelipinnoite on myös erittäin kestävä. Turvalasi Kuten ruostumaton teräs, yksilasinen turvalasi on materiaali, joka erottuu ajattoman ulkonäkönsä ja monipuolisen yhdistettävyytensä ansiosta. Lasi ja ruostumaton teräs kuvastavat korkeaa laatua ja ajatonta eleganssia. Nykyaikaisessa tilasuunnittelussa näiden kahden materiaalin olemassaolo on lähes välttämätön ja yhdessä toistensa kanssa ne toimivat erityisen mielenkiintoisena yhdistelmänä. Saniteettitilojen turvallisuusvaatimusten mukaisesti Franke käyttää vain karkaistua turvalasia. 11

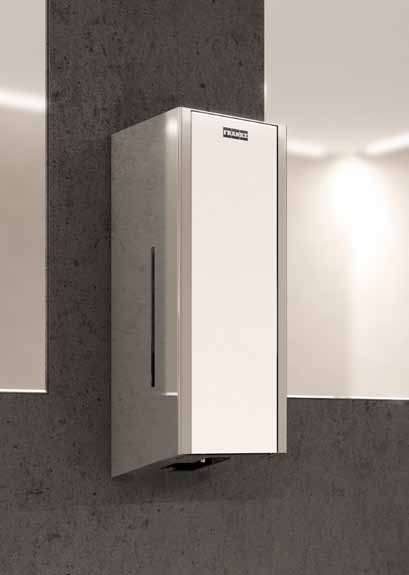

12 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Automaattinen saippua-annostelija Automaattinen saippua-annostelija pinta-asennukseen, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 1,2 mm, tarkastusikkuna kyljessä, toimii infrapuna-anturilla ilman kosketusta, alhaisen paristovirran LED-näyttö, neljä 1,5 voltin AA-paristot, sopii nestesaippualle ja voiteille, sisältää 800 ml:n täyttösäiliön, annostelu 0,6 1,1 ml saippuan mukaisesti, sisältää kiinnitysmateriaalit. Saatavana erilaisia yksikkö- ja etukansimalleja. 120 x 325 x 120 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS625X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS625B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS625W EXOS. Saippua-annostelija Saippua-annostelija pinta-asennukseen, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 1,2 mm, tarkastusikkuna kyljessä, sopii nestesaippualle ja voiteille, täyttösäiliö 800 ml, painovipu ruostumatonta terästä, helposti täytettävä saippuasäiliö etukannessa, sisältää kiinnitysmateriaalit. Saatavana erilaisia yksikkö- ja etukansimalleja. 120 x 345 x 120 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS618X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS618B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS618W EXOS. Vaahtosaippua-annostelija Vaahtosaippua-annostelija pinta-asennukseen, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 1,2 mm, tarkastusikkuna kyljessä, vetovipu ruostumatonta terästä, sopii Franke-vaahtosaippualle, sisältää kiinnitysmateriaalit ja 650 ml Franke-vaahtosaippuaa. Saatavana erilaisia yksikkö- ja etukansimalleja. 120 x 357 x 120 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS616X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS616B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS616W Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet.

13 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO Vaihdettavat etukannet EXOS.-saippuannostelijaan InoxPlus-pinnoitettu etukansi ZEXOS Etukansi mustaa turvalasia ZEXOS616B Etukansi valkoista turvalasia ZEXOS616W EXOS.-saippua-annostelijan muunnospakkaukset Automaattisen saippua-annostelijan muunnospakkaus, sisältää automaattiyksikön, täyttösäiliön, asennuslevyn sekä kiinnitysmateriaalit. Nestesaippuan ja vaahtosaippuan annostelijoille EXOS618 ja EXOS616. ZEXOS625K Nestesaippua-annostelijan muunnospakkaus, sisältää saippuapumpun, täyttösäiliön, ruostumattoman teräsvivun, asennuslevyn sekä kiinnitysmateriaalit. Automaattiselle saippua-annostelijalle ja vaahtosaippua-annostelijalle EXOS625 ja EXOS616. ZEXOS618K Vaahtosaippua-annostelijan muunnospakkaus, sisältää saippuapumpun, kertakäyttöpatruunan, ruostumattoman teräsvivun, asennuslevyn sekä kiinnitysmateriaalit. Automaattiselle saippua-annostelijalle ja nestesaippuaannostelijalle EXOS625 ja EXOS618. ZEXOS616K EXOS. Käsikuivuri Käsikuivuri pinta-asennukseen, krominikkeliterästä puolimatalla pinnalla ja InoxPlus-viimeistelyllä, materiaalin paksuus 1,2 mm, kosketukseton optis-elektronisesti ohjattu lähestymistunnistus, lämpimän ilman lämpö säädettävissä, anturin kantama säädettävissä välillä cm, jatkuvan käynnin esto itsetoimisella katkaisulla 60 sekunnin kuluttua, puhallusnopeus säädettävissä, johto ja pistoke käyttäjän puolesta. Etusuojalevystä saatavissa erilaisia malleja.. Liitäntäjännite: 230 V, Hz Lämmitys: 500 W Ilmamäärä: 80 m³/h 200 x 325 x 120 mm (L x K x S) Teho yhteensä: 1000 W Moottori: 500 W Ilman nopeus: m/s InoxPlus-pinnoitettu kotelo ja etukansi EXOS220X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS220B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS220W Vaihdettavat EXOS.-etusuojalevyt ja kotelot käsikuivaimeen InoxPlus kotelo ja etulevy ZEXOS InoxPlus kotelo ja etulevy mustaa turvalasia ZEXOS220B InoxPlus kotelo ja etulevy valkoista turvalasia ZEXOS220W Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet. 13

14 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Paperipyyherulla-annostelija Manuaalinen paperipyyherulla-annostelija pinta-asennukseen, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 1,2 mm, rullan maksimileveys 205 mm, rullan maksimihalkaisija 200 mm, paperin rei'ityspituus 260 mm, säädettävä paperirullan pidike optimoi paperin annostelun, sisältää kiinnitysmateriaalit. Saatavana erilaisia yksikkö- ja etukansimalleja. 300 x 425 x 210 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS637X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS637B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS637W Vaihdettavat etukannet EXOS.-paperipyyherullaannostelijaan InoxPlus-pinnoitettu etukansi ZEXOS Etukansi mustaa turvalasia ZEXOS637B Etukansi valkoista turvalasia ZEXOS637W EXOS. Paperipyyheannostelija Paperipyyheannostelija pinta-asennukseen, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 1,2 mm, tarkastusikkuna kyljessä, tilavuus Z-taitettua paperipyyhettä, sisältää kiinnitysmateriaalit. Saatavana erilaisia yksikkö- ja etukansimalleja. 300 x 325 x 120 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS600X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS600B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS600W Vaihdettavat etukannet EXOS.-paperipyyheannostelijaan InoxPlus-pinnoitettu etukansi ZEXOS Etukansi mustaa turvalasia ZEXOS600B Etukansi valkoista turvalasia ZEXOS600W Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet.

15 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Roskakori Roskakori pinta-asennukseen, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 1,2 mm, tilavuus noin 30 litraa, kiinteä pussinpidike, sisältää kiinnityskannakkeen ja kiinnitysmateriaalit. Saatavana erilaisia yksikkö- ja etukansimalleja. 300 x 572 x 250 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS605X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS605B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS605W Vaihdettavat etukannet EXOS.-roskakorille InoxPlus-pinnoitettu etukansi ZEXOS Etukansi mustaa turvalasia ZEXOS605B Etukansi valkoista turvalasia ZEXOS605W EXOS. WC-rullapidike WC-rullapidike pinta-asennukseen, krominikkeliterästä puolimatalla pinnalla ja InoxPlus-pintakäsittelyllä, materiaalin paksuus 1,5 mm, rullille joiden halkaisija on maks. 120 mm, jaloteräsakseli ja yhdysrakenteinen pysäytystoiminto, mukaan lukien kiinnitysmateriaali. 111 x 62 x 129 mm (L x K x S) EXOS675X Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet. 15

16 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Kaksois-WC-rullapidike Kaksois-WC-rullapidike akselirakenteella pinta-asennukseen, krominikkeliterästä puolimatalla pinnalla ja InoxPlus-viimeistelyllä, materiaalin paksuus 1,2 mm, suljettu kotelo, 2 rullalle joiden halkaisija maks. Ø 120 mm, piilossa oleva vararulla vapautuu kun ensimmäinen on käytetty, mukaan lukien kiinnitysmateriaali. Etusuojalevyistä saatavissa erilaisia malleja 280 x 193 x 147 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS676X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS676B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS676W Vaihdettavat etukannet EXOS.-kaksois-WC-rullapidikkeelle. InoxPlus-pinnoitettu etukansi ZEXOS Etukansi mustaa turvalasia ZEXOS676B Etukansi valkoista turvalasia ZEXOS676W EXOS. Jumbo-WC-jumborullapidike Jumbo-WC-rullapidike pinta-asennukseen, krominikkeliterästä puolimatalla pinnalla ja InoxPlus-viimeistelyllä, materiaalin paksuus 1,2 mm, suljettu kotelo sivuikkunoilla, paperin vetäminen kahden repäisyreunan yli, jumborullalle jonka Ø maks. 280 mm ja reiän halkaisija 40 mm, mukaan lukien kiinnitysmateriaali. Saatavana myös vaihtosarja jolla on mahdollisuus saada jumborullapidike neljälle rullalle. 325 x 352 x 130 mm (L x K x S) EXOS670X Vaihtosarja jumbo WC-jumborullapidikkeelle EXOS670K Vaihtosarja jo asennettuun jumbo WC-jumborullapidikkeelle EXOS670K, neljälle rullalle. Sisältää rullakarusellin, rullastopparin ja asennus materiaalin. ZEXOS670K Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet.

17 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Hygieniajäteastia Hygieniajäteastia pinta-asennukseen, krominikkeliterästä puolimatalla pinnalla ja InoxPlus-pintakäsittelyllä, materiaalin paksuus 1,2 mm, tilavuus noin 3,7 litraa, avattava itsestään sulkeutuva etuosa, yhdysrakenteinen muoviastia jätteiden poistamiseen, mukaan lukien kiinnitysmateriaali. Etusuojalevyistä saatavissa erilaisia malleja. 230 x 346 x 125 mm (L x K x S) InoxPlus-pinnoitettu kotelo ja etukansi EXOS611X InoxPlus-pinnoitettu kotelo, etukansi mustaa turvalasia EXOS611B InoxPlus-pinnoitettu kotelo, etukansi valkoista turvalasia EXOS611W Vaihdettavat etukannet EXOS.-hygieniajäteastia InoxPlus-pinnoitettu etukansi ZEXOS Etukansi mustaa turvalasia ZEXOS611B Etukansi valkoista turvalasia ZEXOS611W EXOS. WC-harjateline WC-harjateline pinta-asennukseen, krominikkeliterästä puolimatalla pinnalla ja InoxPlus-pintakäsittelyllä, materiaalin paksuus 1,5 mm, edestä suljettu kotelo, harjan otto oikealle, harjassa jaloteräskahva ja musta nylon-harjapää, irrotettava muovinen tippakuppi, mukaan lukien kiinnitysmateriaali 110 x 298 x 97 mm (L x K x S) EXOS687X Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet. 17

18 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Yksi pesuallas vakiomalli Yksittäinen pesuallas, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), hyllytasot ja valettu asennuskannake seinäasennusta varten. Saumaton allas, ei ylijuoksua, laskettu hanataso jossa hanareikä. Asennusmateriaali, pohjaventtiili DN 32 ja varkaudenestolaitteella varustettu InoxPlus-pinnoitettu alapeitekotelo kuuluvat toimitukseen. Väri: Alpine white. Kokonaismitat: 600 x 125 x 500 mm (L x K x S) Altaan mitat: 380 x 90 x 340 mm (L x K x S) ANMW EXOS. Yksi pesuallas vakiomalli Yksittäinen pesuallas, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), hyllytasot ja valettu asennuskannake seinäasennusta varten. Saumaton muotoonpuristettu allas, ei ylijuoksua, laskettu hanataso jossa hanareikä. Asennusmateriaali, pohjaventtiili DN 32 ja varkaudenestolaitteella varustettu InoxPlus-pinnoitettu alapeitekotelo kuuluvat toimitukseen. Väri: Alpine white. Kokonaismitat: 900 x 125 x 500 mm (L x K x S) Altaan mitat: 500 x 90 x 340 mm (L x K x S) ANMW EXOS. Yksi pesuallas pyörätuolilähestyttävä Yksittäinen pyörätuolilähestyttävä pesuallas, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), integroidut tukikaiteet, hyllytasot ja valettu asennuskannake seinäasennusta varten. Saumaton muotoonpuristettu allas, ei ylijuoksua, laskettu hanataso jossa hanareikä. Asennusmateriaali, pohjaventtiili DN 32 ja varkaudenestolaitteella varustettu InoxPlus-pinnoitettu alapeitekotelo kuuluvat toimitukseen. Väri: Alpine white. Kokonaismitat: 600 x 125 x 500 mm (L x K x S) Altaan mitat: 380 x 90 x 340 mm (L x K x S) ANMW Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet.

19 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Yksi pesuallas pyörätuolilähestyttävä Yksittäinen pyörätuolilähestyttävä pesuallas, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), integroidut tukikaiteet, hyllytasot ja valettu asennuskannake seinäasennusta varten. Saumaton muotoonpuristettu allas, ei ylijuoksua, laskettu hanataso jossa hanareikä. Asennusmateriaali, pohjaventtiili DN 32 ja varkaudenestolaitteella varustettu InoxPlus-pinnoitettu alapeitekotelo kuuluvat toimitukseen. Väri: Alpine white. Kokonaismitat: 900 x 125 x 500 mm ( Lx K x S) Altaan mitat: 500 x 90 x 340 mm (L x K x S) ANMW EXOS. Useita pesualtaita / pesuallasratkaisu vakiomalli Sarjapesuallas, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), hyllytasot ja valettu asennuskannake seinäasennusta varten. Yksikössä on enintään 5 saumatonta, muotoonpuristettua allasta, ei ylijuoksua, laskettu hanataso jossa hanareikä. Altaiden väli vaihteleva, saatavissa suojuksella tai ilman tai gelcoat-reunoilla. Yksittäisen pesualtaan pituus enintään 3600 mm, roisketaustalla tai ilman. Asennusmateriaali, pohjaventtiili DN 32 ja varkaudenestolaitteella varustettu InoxPlus-pinnoitettu alapeitekotelo kuuluvat toimitukseen. Väri: Alpine white. Minimimitat: 600 x 125 x 500 mm (L x K x S) (allas 380 mm) Minimimitat: 700 x 125 x 500 mm (L x K x S) (allas 500 mm) Allas: 380 x 90 x 340 mm 500 x 90 x 340 mm Altaiden määrä:... (vähintään yksi, enintään viisi) Valmistusmitta: Pesualtaan pituus:... mm ((maks mm) Altaiden väli:... mm (380 mm:n allas: vähintään 600 mm / 500 mm:n allas: vähintään 700 mm) Roisketausta: Takaroisketausta:... mm (min. 10 mm / maks. 100 mm) Suojalevy: Oikea Vasen Etu Suojalevyn korkeus:... mm ((maks. 150 mm) Ilman suojalevyä (reunoissa Gelcoat-pinnoite) Reiät: Saippua-annostelija Ruostumattomasta teräksestä valmistettu jätekuilu Jäteastialäppä Jäteastia jossa Gelcoat-pinnoite Paperipyyheannostelija Käsipyyheteline Asennustyyppiä ja altaiden väliä koskeva yksityiskohtainen erittely annetaan, kun tilaus saadaan tuotantolomakkeella (saatavissa pyynnöstä Frankelta). Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet. 19

20 EXOS.-saniteettikalusteet KUVA TYYPPI/MALLI TUOTENUMERO EXOS. Pesuallasratkaisu pyörätuolilähestyttävä Pyörätuolilähestyttävä pesuallasratkaisu, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), integroidut tukikaiteet, hyllytasot ja valettu asennuskannake seinäasennusta varten. Saumaton allas, ei ylijuoksua, laskettu hanataso jossa hanareikä. Yksittäisen pesualtaan pituus enintään 3600 mm, roisketaustalla tai ilman. Asennusmateriaali, pohjaventtiili DN 32 ja varkaudenestolaitteella varustettu InoxPlus-pinnoitettu alapeitekotelo kuuluvat toimitukseen. Väri: Alpine white. Minimimitat: 780 x 125 x 500 mm (L x K x S) (allas 380 mm) Minimimitat: 900 x 125 x 500 mm (L x K x S) (allas 500 mm) Allas: 380 x 90 x 340 mm 500 x 90 x 340 mm Valmistusmitta: Pesualtaan pituus:... mm ((maks mm) Roisketausta: Takaroisketausta:... mm (min. 10 mm / maks. 100 mm) Reiät: Saippua-annostelija Ruostumattomasta teräksestä valmistettu jätekuilu Jäteastialäppä Jäteastia jossa Gelcoat-pinnoite Paperipyyheannostelija Asennustyyppiä ja altaiden väliä koskeva yksityiskohtainen erittely annetaan, kun tilaus saadaan tuotantolomakkeella (saatavissa pyynnöstä Frankelta). EXOS. Käsienpesuallas pyörätuolilähestyttävä Yksittäinen pyörätuolilähestyttävä pesuallas, valmistettu hartsisidotusta MIRANIT-mineraalimateriaalista, huokoseton, sileä, kiiltävä gelcoat-pinta (lämmönkesto 80 C), integroidut tukikaiteet, hyllytasot ja valettu asennuskannake seinäasennusta varten. Saumaton allas, ei ylijuoksua, laskettu hanataso jossa hanareikä. Asennusmateriaali kuuluu toimitukseen. Väri: Alpine white. Kokonaismitat: 500 x 121 x 400 mm (L x K x S) Altaan mitat: 280 x 90 x 274 mm (L x K x S) ANMW Lisävaruste: ZANMW900 Kupupoistoventtiili DN 32 ZANMW901 Pohjaventtiili DN Pintakäsittely helpottaa puhdistusta ja veden valumista sekä estää sormenjäljet.

21 KUVA TYYPPI/MALLI TUOTENUMERO Pöytälevyyn asennettava saippua-annostelija Pöytälevyyn asennettava saippua-annostelija, levyn paksuus enintään 45 mm, kiiltävää kromattua kuparia, vaatii 22 mm:n porausreiän, kierre 1/2", kiinteä juoksuputki, juoksuputken pituus 140 mm, sopii nestesaippualle ja voiteille, 1 litran saippuasäiliö, jossa paineentasauskalvo, täyttö yläpuolelta. Rungon vakiopituus (85 mm) SD Pöytätasoon asennettava jäteastialäppä Pöytätasoon asennettava jäteastialäppä, ruostumatonta terästä, näkyvissä olevat pinnat satiinipinnoitetut, materiaalin vahvuus 0,8 mm, itsestään sulkeutuva läppä, ilman jäteastiaa. RODX605TT Pöytätasoon asennettava jätekuilu Pöytätasoon asennettava jätekuilu, ruostumatonta terästä, näkyvissä olevat pinnat satiinipinnoitetut, materiaalin vahvuus 0,8 mm, ilman jäteastiaa. RODX607TT Yläosasta asennettava paperipyyheannostelija Yläosasta asennettava paperipyyheannostelija, satiinipinnoitettua ruostumatonta terästä, materiaalin vahvuus 0,8 mm, tilavuus 600 Z-taitettua yksikerroksista paperipyyhettä, täyttö ylhäältä. RODX600TT Kulutustarvikkeet Orgaaninen nestesaippua, 1 litran pullo (pienin tilausmäärä 6 pulloa), sopii annostelijoille EXOS625 ja EXOS618. SO1L Orgaaninen nestesaippua, 10 litran astia, sopii annostelijoille EXOS625 ja EXOS618. SO10L Vaahtosaippuapatruuna 650 ml (pienin tilausmäärä 9 pulloa), sopii annostelijalle EXOS616. EXINX616FOAM FH68 Z-taitetut paperipyyhkeet, 255 x 92 mm, 168 kpl / pakkaus, 20 pakkausta / laatikko (pienin tilausmäärä 1 laatikko), sopii annostelijalle EXOS600. FH

22 22

23 EXOS. 23

24 EXOS / / FI-FI / Oikeus mittojen, rakenteiden ja mallien muutoksiin pidätetään Franke Finland Oy Vartiokuja Naarajärvi Finland Puhelin Faksi
