LCD-näyttö Käyttöohje V2410T
|
|
- Antero Ahola
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

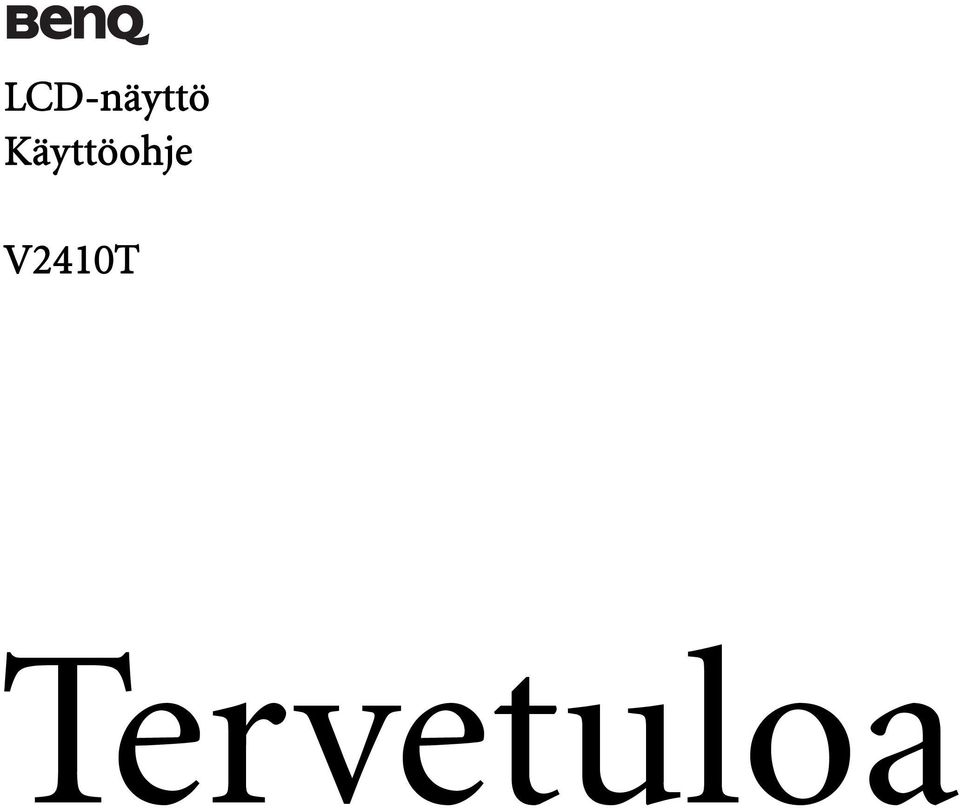

1 LCD-näyttö Käyttöohje V2410T Tervetuloa

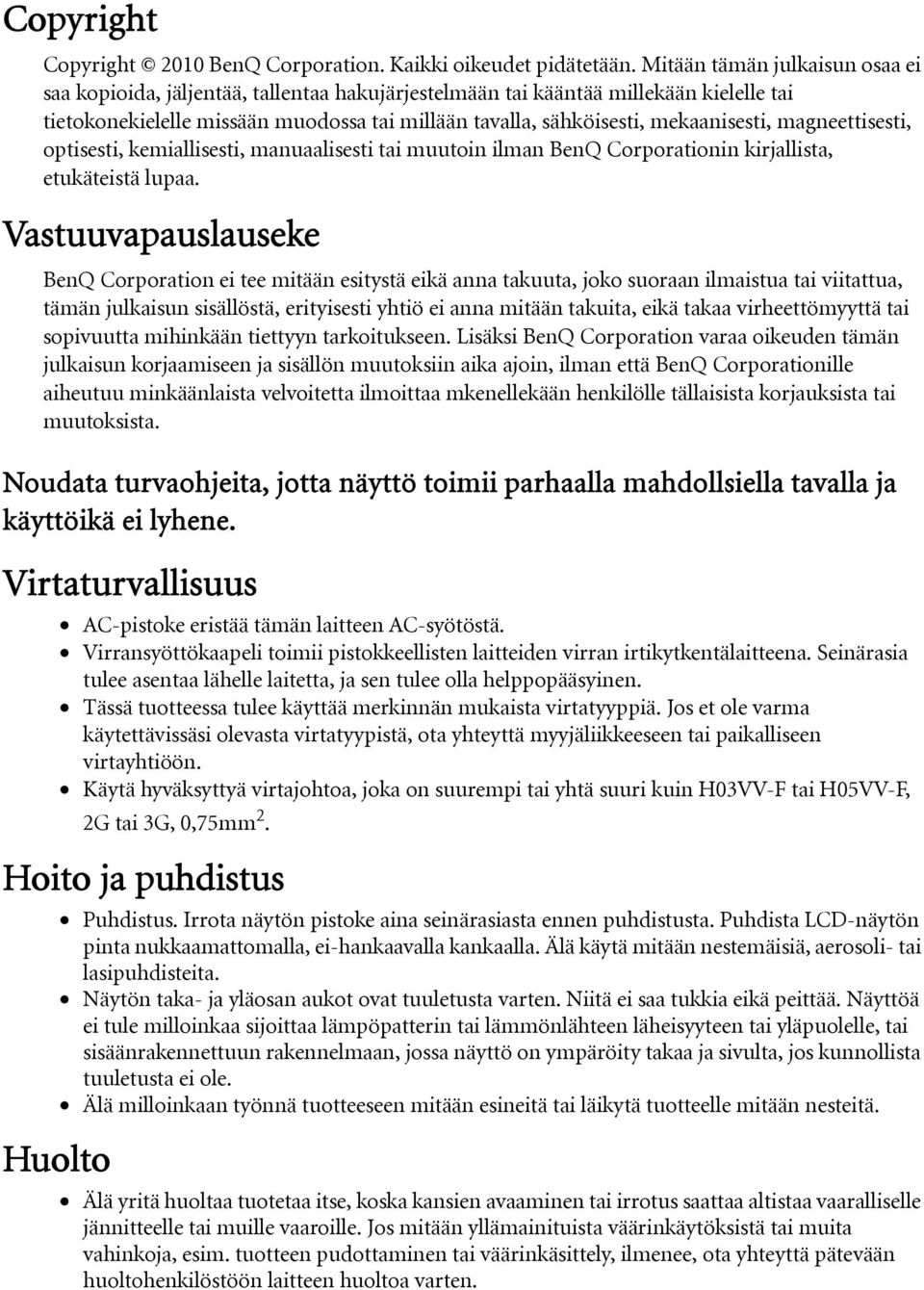

2 Copyright Copyright 2010 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa. Vastuuvapauslauseke BenQ Corporation ei tee mitään esitystä eikä anna takuuta, joko suoraan ilmaistua tai viitattua, tämän julkaisun sisällöstä, erityisesti yhtiö ei anna mitään takuita, eikä takaa virheettömyyttä tai sopivuutta mihinkään tiettyyn tarkoitukseen. Lisäksi BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa mkenellekään henkilölle tällaisista korjauksista tai muutoksista. Noudata turvaohjeita, jotta näyttö toimii parhaalla mahdollsiella tavalla ja käyttöikä ei lyhene. Virtaturvallisuus AC-pistoke eristää tämän laitteen AC-syötöstä. Virransyöttökaapeli toimii pistokkeellisten laitteiden virran irtikytkentälaitteena. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyinen. Tässä tuotteessa tulee käyttää merkinnän mukaista virtatyyppiä. Jos et ole varma käytettävissäsi olevasta virtatyypistä, ota yhteyttä myyjäliikkeeseen tai paikalliseen virtayhtiöön. Käytä hyväksyttyä virtajohtoa, joka on suurempi tai yhtä suuri kuin H03VV-F tai H05VV-F, 2G tai 3G, 0,75mm 2. Hoito ja puhdistus Puhdistus. Irrota näytön pistoke aina seinärasiasta ennen puhdistusta. Puhdista LCD-näytön pinta nukkaamattomalla, ei-hankaavalla kankaalla. Älä käytä mitään nestemäisiä, aerosoli- tai lasipuhdisteita. Näytön taka- ja yläosan aukot ovat tuuletusta varten. Niitä ei saa tukkia eikä peittää. Näyttöä ei tule milloinkaa sijoittaa lämpöpatterin tai lämmönlähteen läheisyyteen tai yläpuolelle, tai sisäänrakennettuun rakennelmaan, jossa näyttö on ympäröity takaa ja sivulta, jos kunnollista tuuletusta ei ole. Älä milloinkaan työnnä tuotteeseen mitään esineitä tai läikytä tuotteelle mitään nesteitä. Huolto Älä yritä huoltaa tuotetaa itse, koska kansien avaaminen tai irrotus saattaa altistaa vaaralliselle jännitteelle tai muille vaaroille. Jos mitään yllämainituista väärinkäytöksistä tai muita vahinkoja, esim. tuotteen pudottaminen tai väärinkäsittely, ilmenee, ota yhteyttä pätevään huoltohenkilöstöön laitteen huoltoa varten.

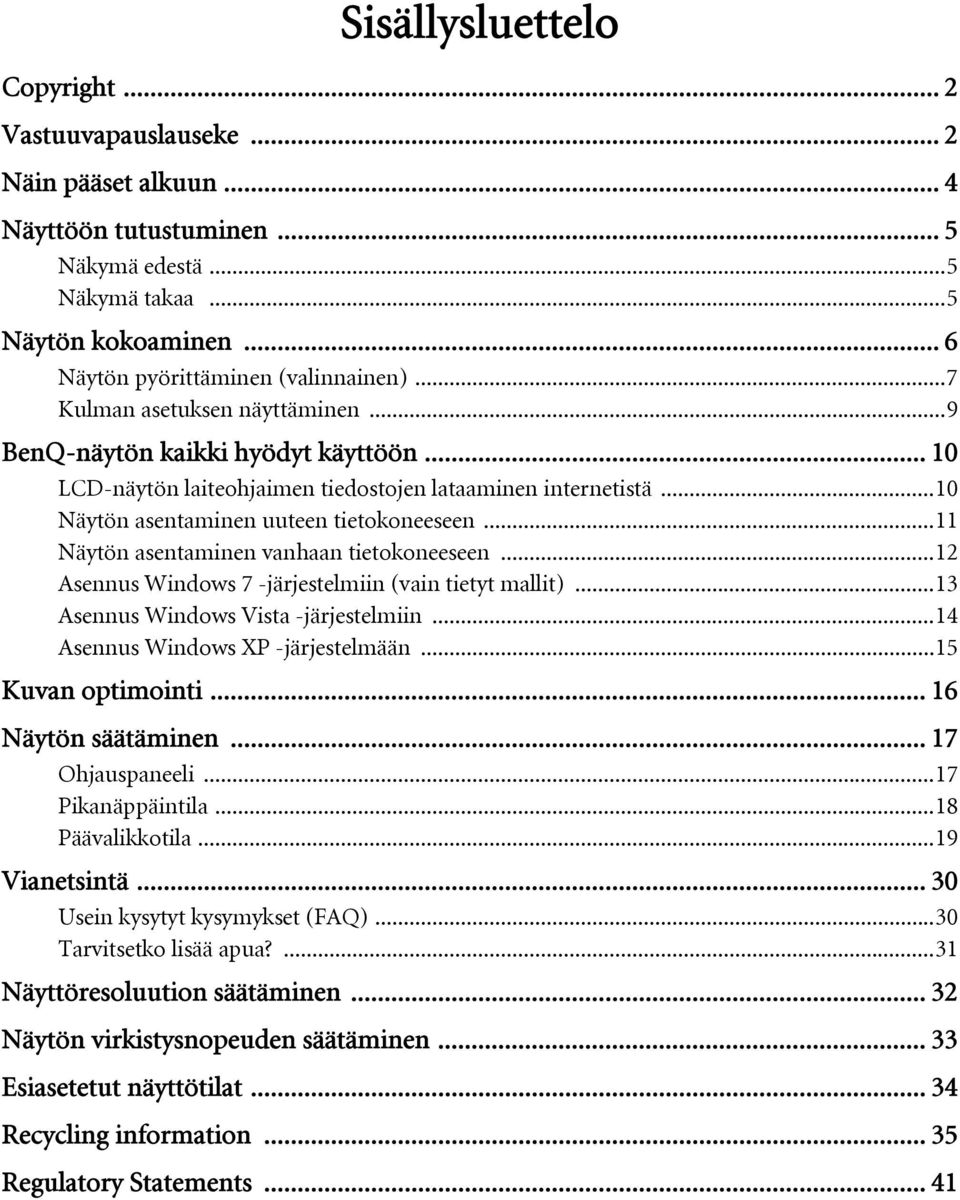

3 Sisällysluettelo Copyright... 2 Vastuuvapauslauseke... 2 Näin pääset alkuun... 4 Näyttöön tutustuminen... 5 Näkymä edestä...5 Näkymä takaa...5 Näytön kokoaminen... 6 Näytön pyörittäminen (valinnainen)...7 Kulman asetuksen näyttäminen...9 BenQ-näytön kaikki hyödyt käyttöön LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä...10 Näytön asentaminen uuteen tietokoneeseen...11 Näytön asentaminen vanhaan tietokoneeseen...12 Asennus Windows 7 -järjestelmiin (vain tietyt mallit)...13 Asennus Windows Vista -järjestelmiin...14 Asennus Windows XP -järjestelmään...15 Kuvan optimointi Näytön säätäminen Ohjauspaneeli...17 Pikanäppäintila...18 Päävalikkotila...19 Vianetsintä Usein kysytyt kysymykset (FAQ)...30 Tarvitsetko lisää apua?...31 Näyttöresoluution säätäminen Näytön virkistysnopeuden säätäminen Esiasetetut näyttötilat Recycling information Regulatory Statements... 41
4 1. Näin pääset alkuun Kun avaat laitteen pakkauksen, tarkasta, että se sisältää seuraavat tarvikkeet. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteys liikkeeseen, josta hankit tuotteen. Saat korvaavan osan tilalle. BenQ LCD-näyttö Virtajohto (Kuvan tuote saattaa poiketa alueittain) Videokaapeli: D-Sub Videokaapeli: DVI (valinnainen) Harkitse pakkauksen ja pakkausmateriaalien säilyttämistä. Saatat tarvita niitä näyttöä kuljettaessasi. Näytön muodon mukainen, pehmustettu pakkaus suojaa näyttöä kuljetuksen aikana. 4 Näin pääset alkuun

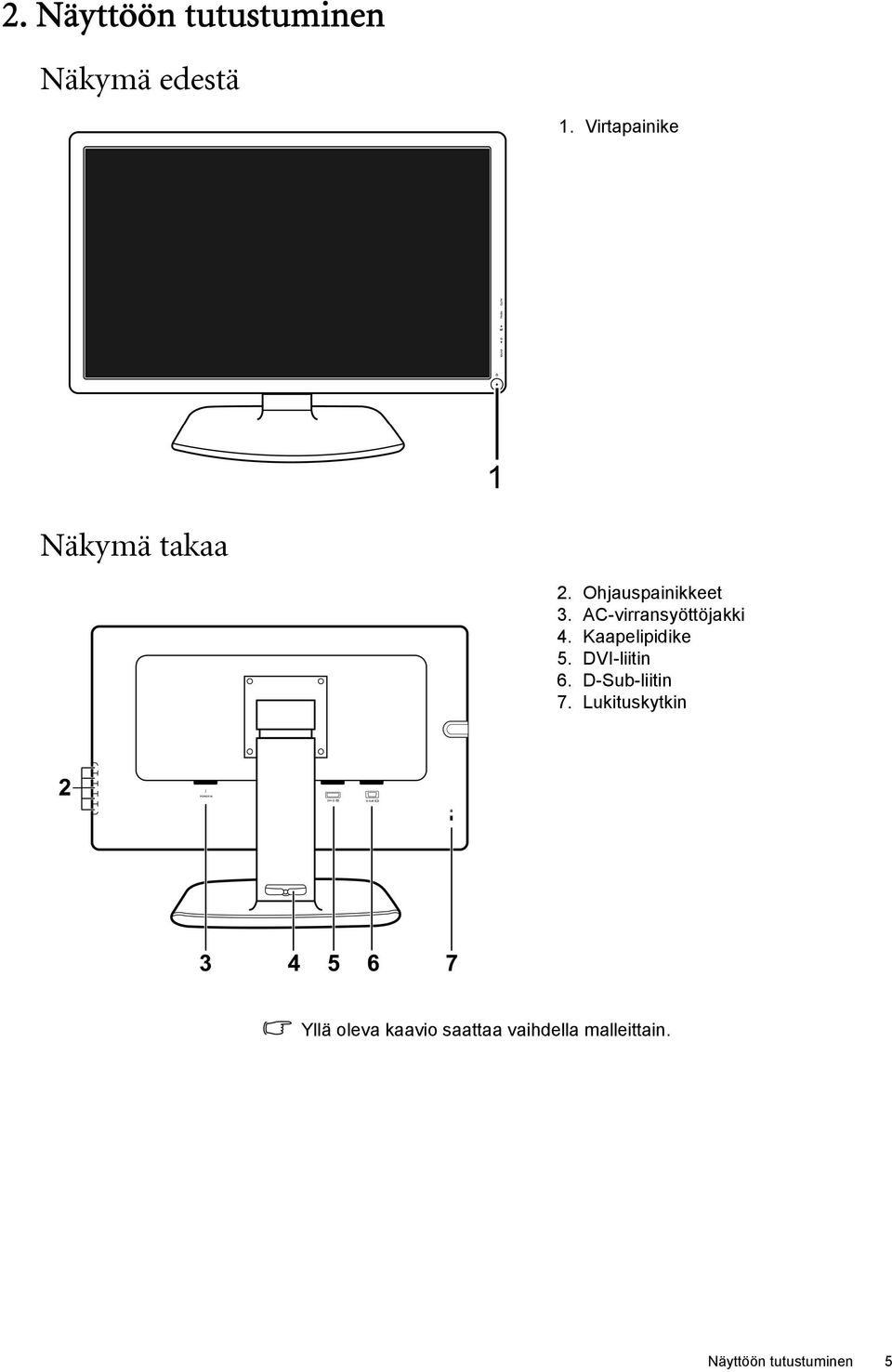

5 2. Näyttöön tutustuminen Näkymä edestä 1. Virtapainike Näkymä takaa 2. Ohjauspainikkeet 3. AC-virransyöttöjakki 4. Kaapelipidike 5. DVI-liitin 6. D-Sub-liitin 7. Lukituskytkin Yllä oleva kaavio saattaa vaihdella malleittain. Näyttöön tutustuminen 5

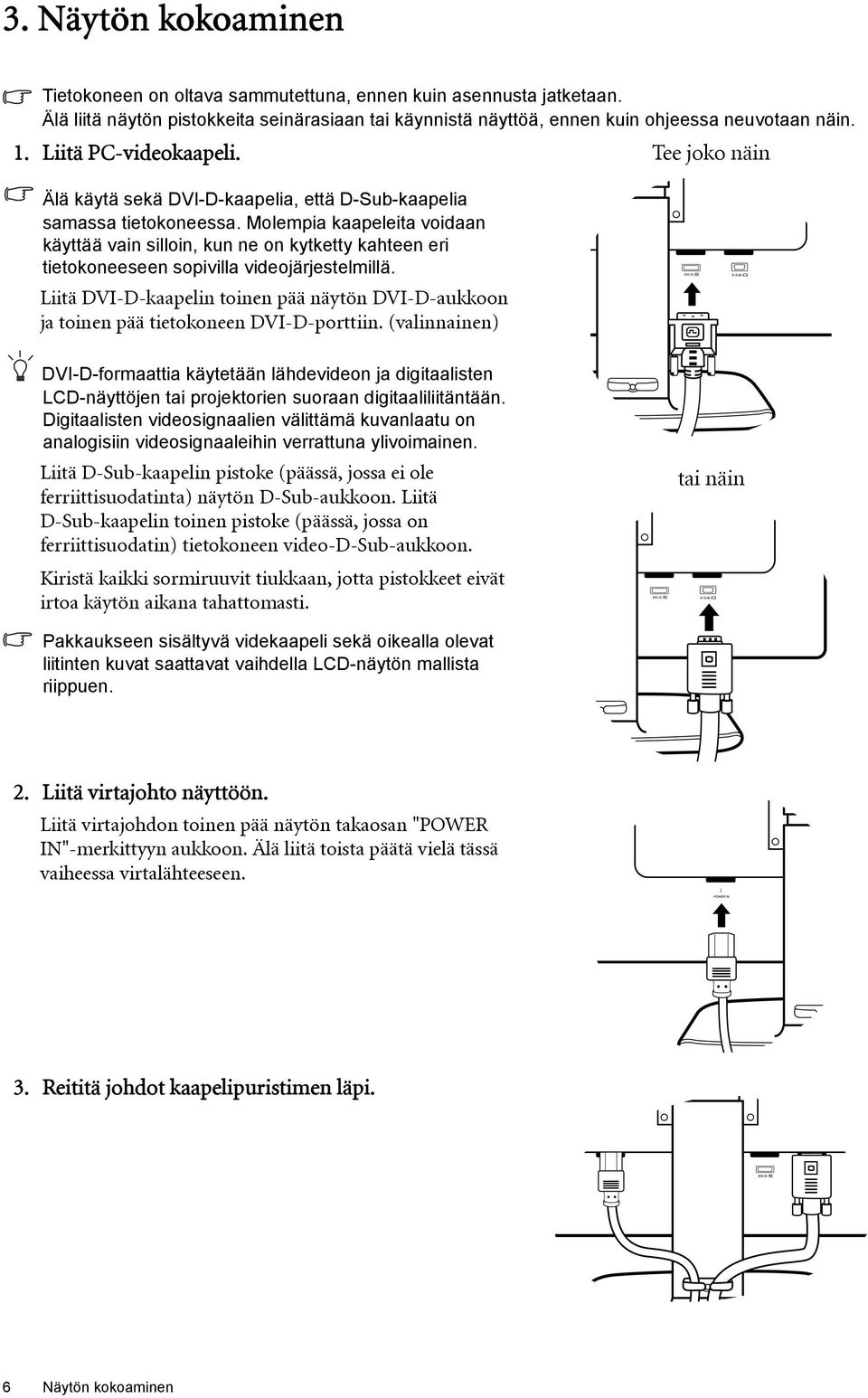

6 3. Näytön kokoaminen Tietokoneen on oltava sammutettuna, ennen kuin asennusta jatketaan. Älä liitä näytön pistokkeita seinärasiaan tai käynnistä näyttöä, ennen kuin ohjeessa neuvotaan näin. 1. Liitä PC-videokaapeli. Älä käytä sekä DVI-D-kaapelia, että D-Sub-kaapelia samassa tietokoneessa. Molempia kaapeleita voidaan käyttää vain silloin, kun ne on kytketty kahteen eri tietokoneeseen sopivilla videojärjestelmillä. Liitä DVI-D-kaapelin toinen pää näytön DVI-D-aukkoon ja toinen pää tietokoneen DVI-D-porttiin. (valinnainen) Tee joko näin DVI-D-formaattia käytetään lähdevideon ja digitaalisten LCD-näyttöjen tai projektorien suoraan digitaaliliitäntään. Digitaalisten videosignaalien välittämä kuvanlaatu on analogisiin videosignaaleihin verrattuna ylivoimainen. Liitä D-Sub-kaapelin pistoke (päässä, jossa ei ole ferriittisuodatinta) näytön D-Sub-aukkoon. Liitä D-Sub-kaapelin toinen pistoke (päässä, jossa on ferriittisuodatin) tietokoneen video-d-sub-aukkoon. Kiristä kaikki sormiruuvit tiukkaan, jotta pistokkeet eivät irtoa käytön aikana tahattomasti. tai näin Pakkaukseen sisältyvä videkaapeli sekä oikealla olevat liitinten kuvat saattavat vaihdella LCD-näytön mallista riippuen. 2. Liitä virtajohto näyttöön. Liitä virtajohdon toinen pää näytön takaosan "POWER IN"-merkittyyn aukkoon. Älä liitä toista päätä vielä tässä vaiheessa virtalähteeseen. 3. Reititä johdot kaapelipuristimen läpi. 6 Näytön kokoaminen

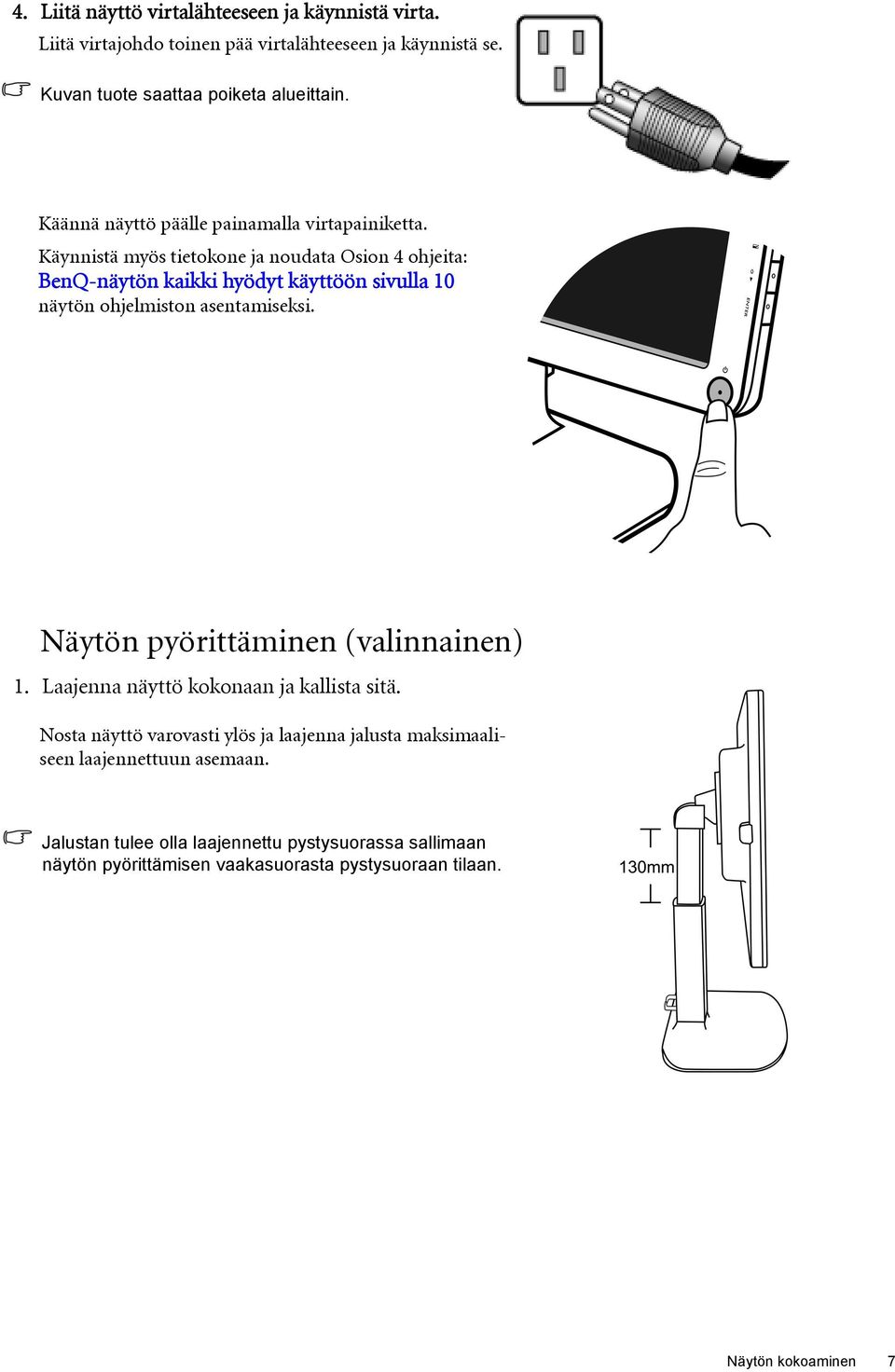

7 4. Liitä näyttö virtalähteeseen ja käynnistä virta. Liitä virtajohdo toinen pää virtalähteeseen ja käynnistä se. Kuvan tuote saattaa poiketa alueittain. Käännä näyttö päälle painamalla virtapainiketta. Käynnistä myös tietokone ja noudata Osion 4 ohjeita: BenQ-näytön kaikki hyödyt käyttöön sivulla 10 näytön ohjelmiston asentamiseksi. Näytön pyörittäminen (valinnainen) 1. Laajenna näyttö kokonaan ja kallista sitä. Nosta näyttö varovasti ylös ja laajenna jalusta maksimaaliseen laajennettuun asemaan. Jalustan tulee olla laajennettu pystysuorassa sallimaan näytön pyörittämisen vaakasuorasta pystysuoraan tilaan. Näytön kokoaminen 7

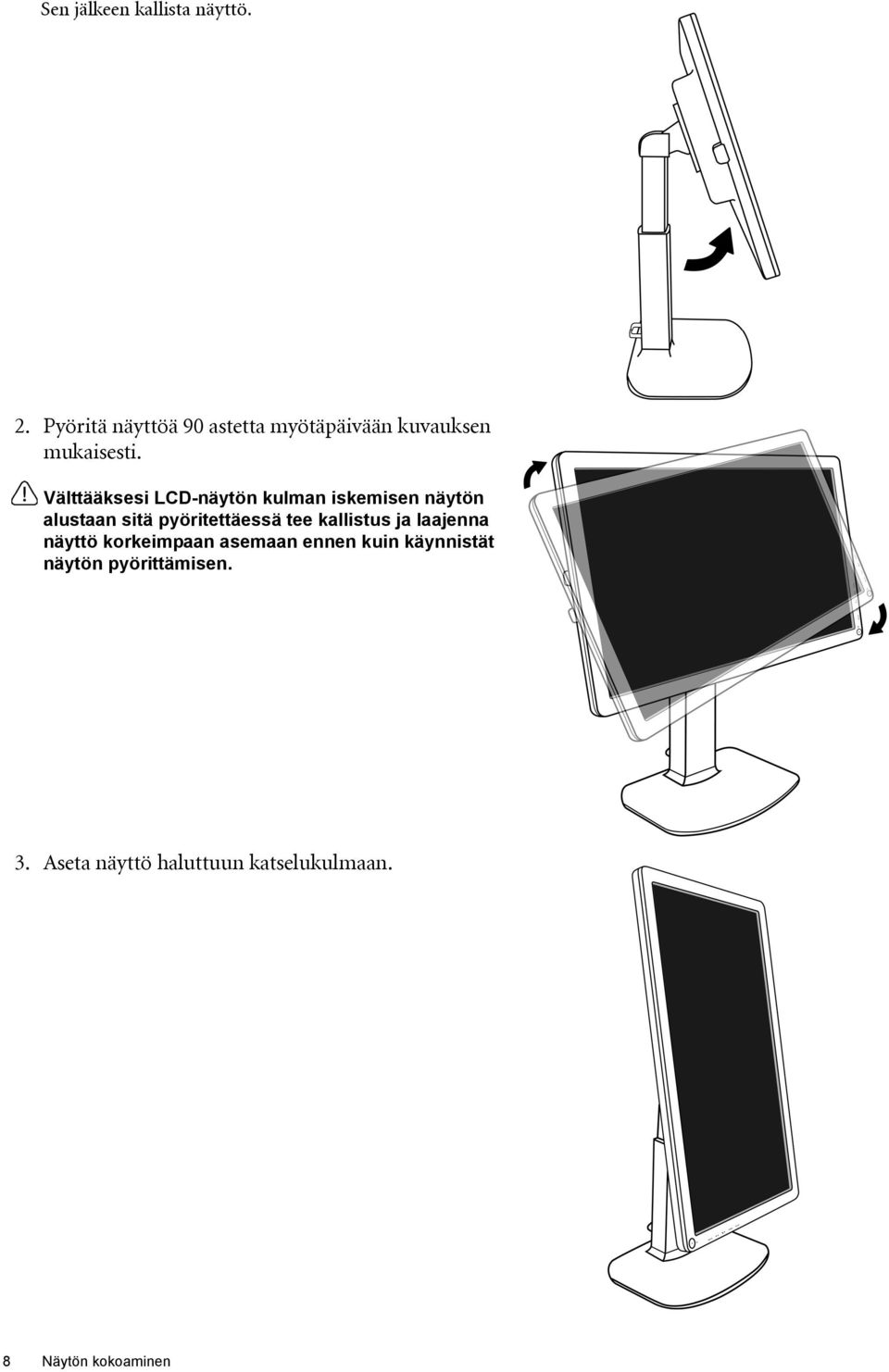

8 Sen jälkeen kallista näyttö. 2. Pyöritä näyttöä 90 astetta myötäpäivään kuvauksen mukaisesti. Välttääksesi LCD-näytön kulman iskemisen näytön alustaan sitä pyöritettäessä tee kallistus ja laajenna näyttö korkeimpaan asemaan ennen kuin käynnistät näytön pyörittämisen. 3. Aseta näyttö haluttuun katselukulmaan. 8 Näytön kokoaminen

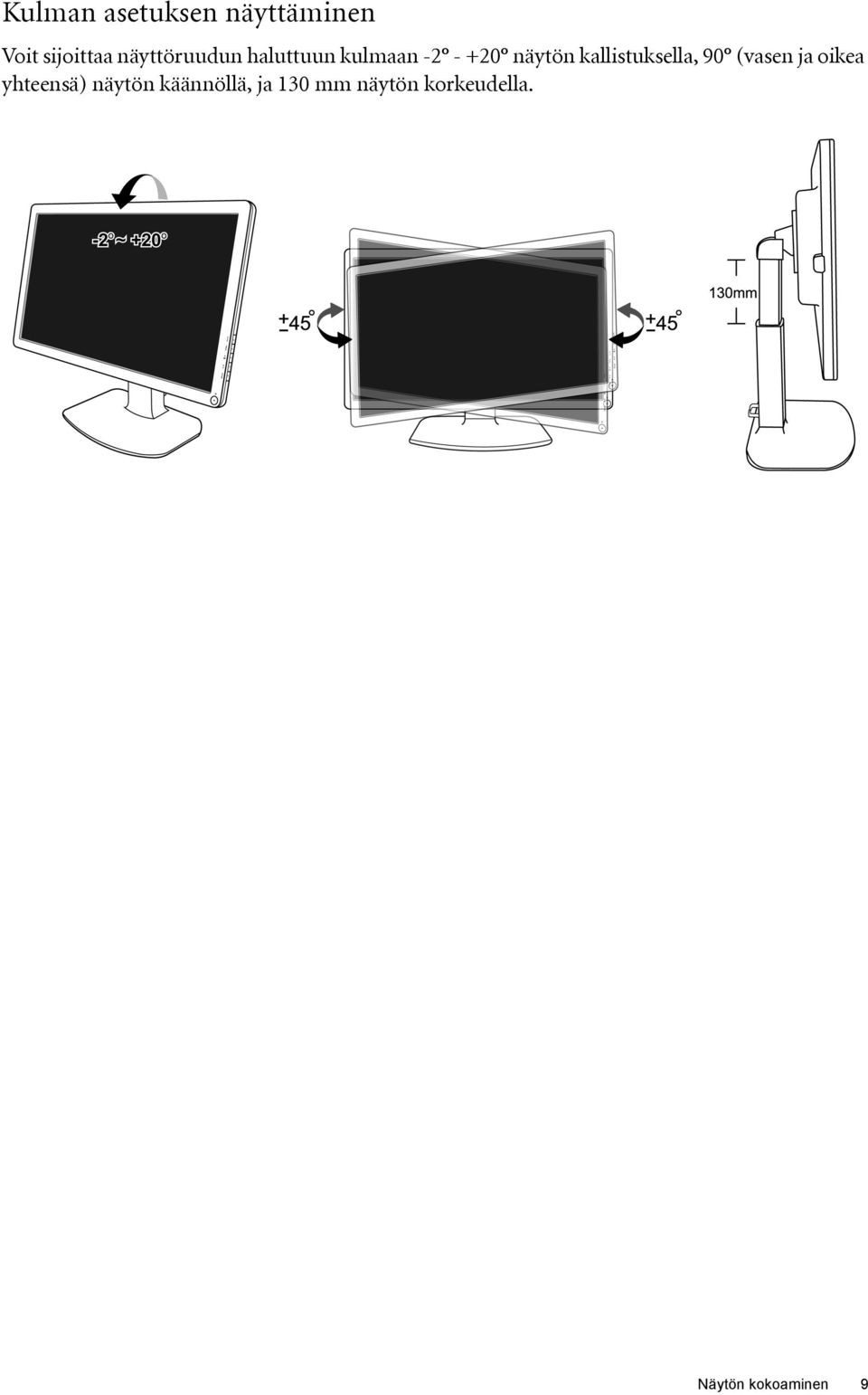

9 Kulman asetuksen näyttäminen Voit sijoittaa näyttöruudun haluttuun kulmaan näytön kallistuksella, 90 (vasen ja oikea yhteensä) näytön käännöllä, ja 130 mm näytön korkeudella. Näytön kokoaminen 9

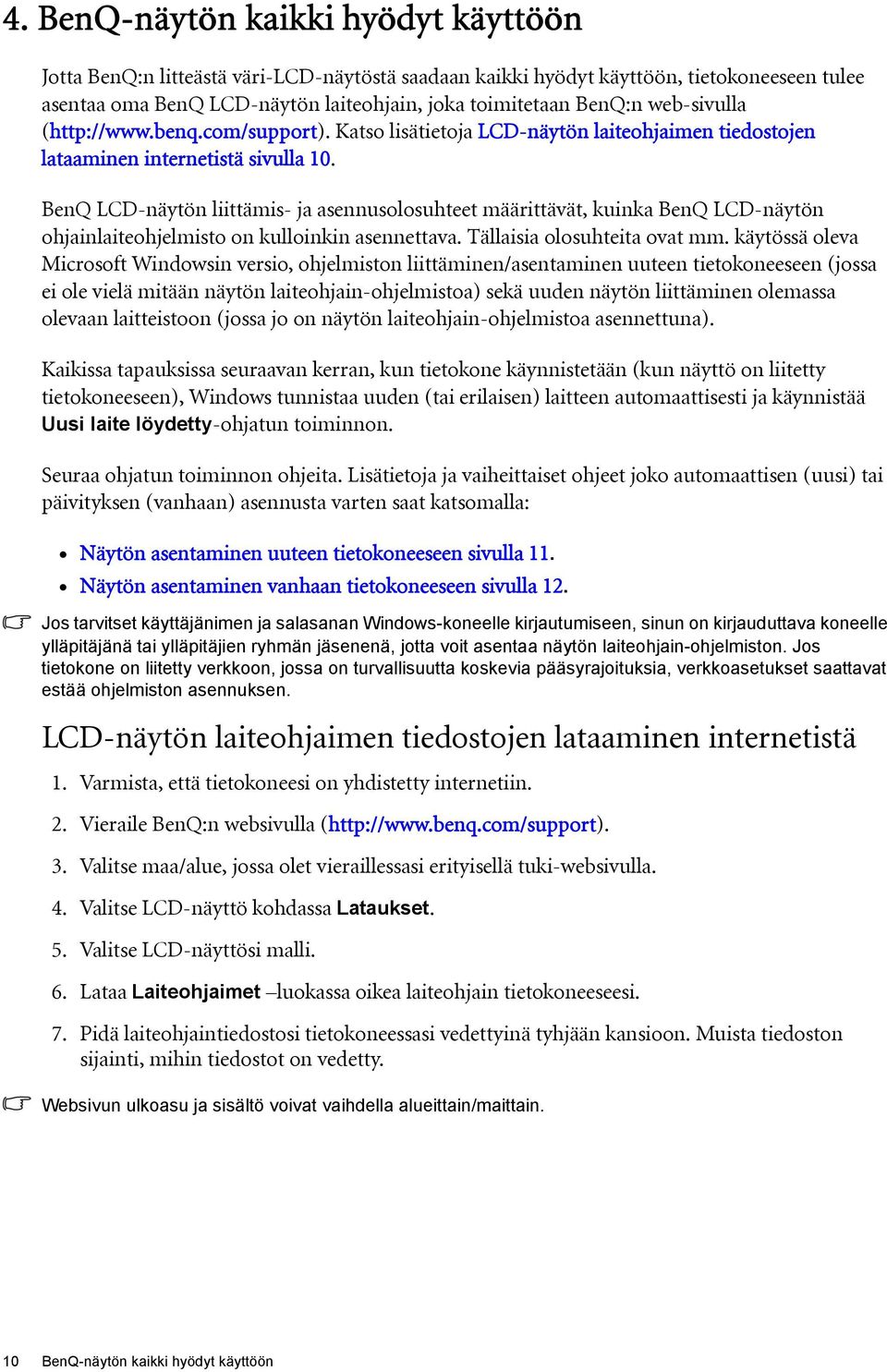

10 4. BenQ-näytön kaikki hyödyt käyttöön Jotta BenQ:n litteästä väri-lcd-näytöstä saadaan kaikki hyödyt käyttöön, tietokoneeseen tulee asentaa oma BenQ LCD-näytön laiteohjain, joka toimitetaan BenQ:n web-sivulla ( Katso lisätietoja LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä sivulla 10. BenQ LCD-näytön liittämis- ja asennusolosuhteet määrittävät, kuinka BenQ LCD-näytön ohjainlaiteohjelmisto on kulloinkin asennettava. Tällaisia olosuhteita ovat mm. käytössä oleva Microsoft Windowsin versio, ohjelmiston liittäminen/asentaminen uuteen tietokoneeseen (jossa ei ole vielä mitään näytön laiteohjain-ohjelmistoa) sekä uuden näytön liittäminen olemassa olevaan laitteistoon (jossa jo on näytön laiteohjain-ohjelmistoa asennettuna). Kaikissa tapauksissa seuraavan kerran, kun tietokone käynnistetään (kun näyttö on liitetty tietokoneeseen), Windows tunnistaa uuden (tai erilaisen) laitteen automaattisesti ja käynnistää Uusi laite löydetty-ohjatun toiminnon. Seuraa ohjatun toiminnon ohjeita. Lisätietoja ja vaiheittaiset ohjeet joko automaattisen (uusi) tai päivityksen (vanhaan) asennusta varten saat katsomalla: Näytön asentaminen uuteen tietokoneeseen sivulla 11. Näytön asentaminen vanhaan tietokoneeseen sivulla 12. Jos tarvitset käyttäjänimen ja salasanan Windows-koneelle kirjautumiseen, sinun on kirjauduttava koneelle ylläpitäjänä tai ylläpitäjien ryhmän jäsenenä, jotta voit asentaa näytön laiteohjain-ohjelmiston. Jos tietokone on liitetty verkkoon, jossa on turvallisuutta koskevia pääsyrajoituksia, verkkoasetukset saattavat estää ohjelmiston asennuksen. LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä 1. Varmista, että tietokoneesi on yhdistetty internetiin. 2. Vieraile BenQ:n websivulla ( 3. Valitse maa/alue, jossa olet vieraillessasi erityisellä tuki-websivulla. 4. Valitse LCD-näyttö kohdassa Lataukset. 5. Valitse LCD-näyttösi malli. 6. Lataa Laiteohjaimet luokassa oikea laiteohjain tietokoneeseesi. 7. Pidä laiteohjaintiedostosi tietokoneessasi vedettyinä tyhjään kansioon. Muista tiedoston sijainti, mihin tiedostot on vedetty. Websivun ulkoasu ja sisältö voivat vaihdella alueittain/maittain. 10 BenQ-näytön kaikki hyödyt käyttöön
11 Näytön asentaminen uuteen tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla valitset ja asennat BenQ LCD-näytön laiteohjain-ohjelmiston uuteen tietokoneeseen, johon ei ole milloinkaan ennen asennettu näytön laiteohjain-ohjelmistoa. Tämä ohje koskee vain tietokoneita, joita ei ole milloinkaan ennen käytetty, ja joille BenQ LCD-näyttö on koneen ensimmäinen näyttö. Jos olet liittämässä BenQ LCD-näyttöä tietokoneelle, jossa on aiemminkin ollut näyttö liitettynä (ja näytön laiteohjain-ohjelmisto asennettuna), älä noudata näitä ohjeita. Noudata sensijaan ohjeita "Näytön asentaminen vanhaan tietokoneeseen". 1. Noudata seuraavia ohjeita Näytön kokoaminen sivulla 6. Kun Windows käynnistyy, se havaitsee automaattisesti uuden näytön ja käynnistää Uusi laite löydetty -ohjatun toiminnon (Wizard). Noudata ohjatun toiminnon neuvoja, kunnes valittavana on asenna laitteiston laiteohjaimet. 2. Tarkasta Etsi parasta ohjainta näistä sijainneista -valinta, ja tarkasta valinta oikeita laiteohjaintiedostojen sijaintia varten. 3. Paikallista laiteohjaintiedostot ja napsauta Seuraava. 4. Napsauta Valmis. 5. Uudelleenkäynnistä tietokone. BenQ-näytön kaikki hyödyt käyttöön 11

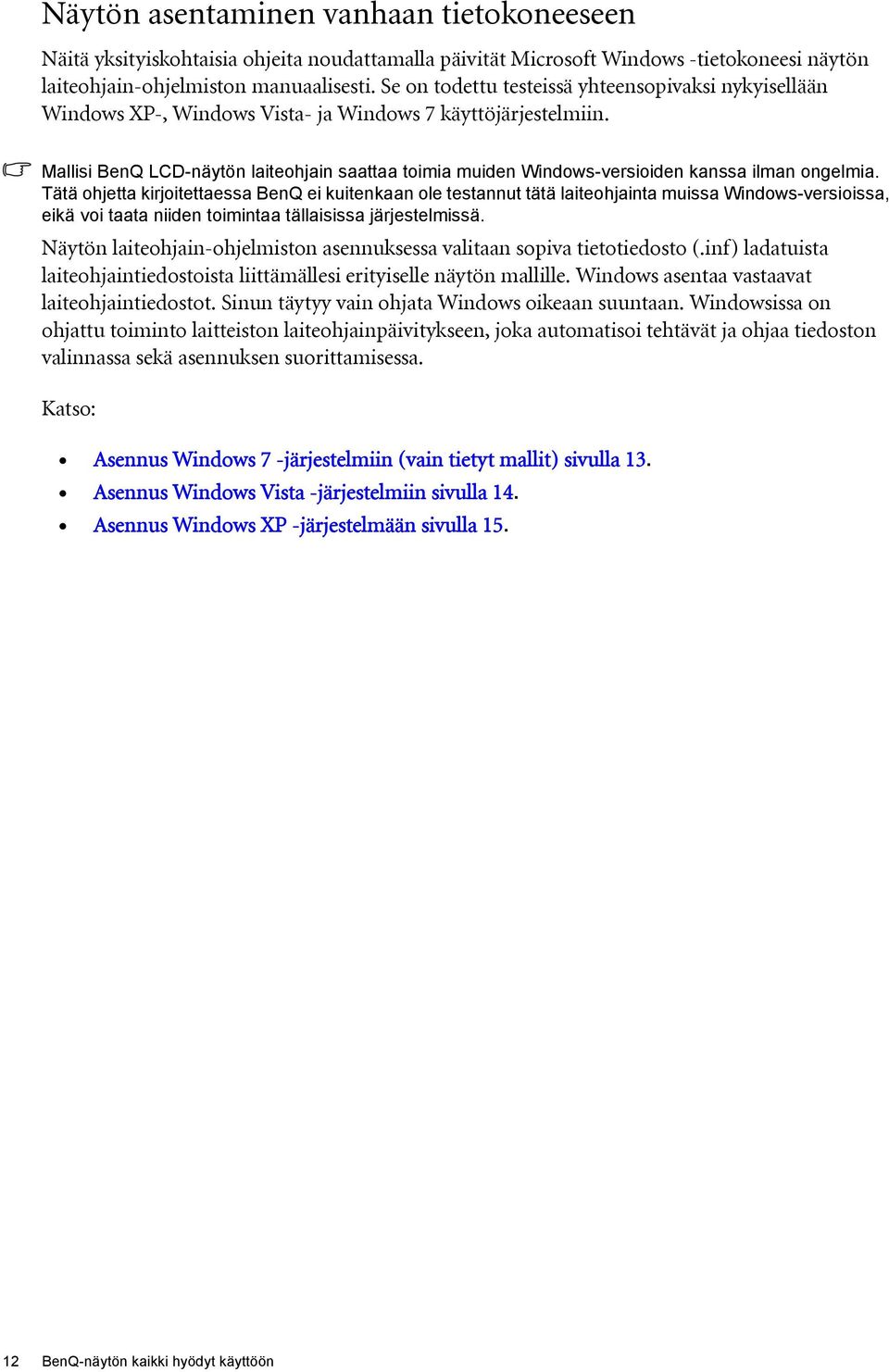

12 Näytön asentaminen vanhaan tietokoneeseen Näitä yksityiskohtaisia ohjeita noudattamalla päivität Microsoft Windows -tietokoneesi näytön laiteohjain-ohjelmiston manuaalisesti. Se on todettu testeissä yhteensopivaksi nykyisellään Windows XP-, Windows Vista- ja Windows 7 käyttöjärjestelmiin. Mallisi BenQ LCD-näytön laiteohjain saattaa toimia muiden Windows-versioiden kanssa ilman ongelmia. Tätä ohjetta kirjoitettaessa BenQ ei kuitenkaan ole testannut tätä laiteohjainta muissa Windows-versioissa, eikä voi taata niiden toimintaa tällaisissa järjestelmissä. Näytön laiteohjain-ohjelmiston asennuksessa valitaan sopiva tietotiedosto (.inf) ladatuista laiteohjaintiedostoista liittämällesi erityiselle näytön mallille. Windows asentaa vastaavat laiteohjaintiedostot. Sinun täytyy vain ohjata Windows oikeaan suuntaan. Windowsissa on ohjattu toiminto laitteiston laiteohjainpäivitykseen, joka automatisoi tehtävät ja ohjaa tiedoston valinnassa sekä asennuksen suorittamisessa. Katso: Asennus Windows 7 -järjestelmiin (vain tietyt mallit) sivulla 13. Asennus Windows Vista -järjestelmiin sivulla 14. Asennus Windows XP -järjestelmään sivulla BenQ-näytön kaikki hyödyt käyttöön
13 Asennus Windows 7 -järjestelmiin (vain tietyt mallit) 1. Avaa Näytä ominaisuudet. Mene paikkaan Käynnistä, Ohjauspaneeli, Laitteisto ja äänet, Laitteet ja tulostimet sekä napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. Vaihtoehtoisesti napsauta hiiren oikealla painikkeella ja valitse Mukauta, Näyttö, Laitteet ja tulostimet, ja napsauta hiiren oikealla painikkeella näyttösi nimeä valikosta. 2. Napsauta Laitteisto-välilehteä. 3. Napsauta Yleinen PnP-näyttölaite, ja sen jälkeen Ominaisuudet-painiketta. 4. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 5. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 6. Napsauta Selaa ja paikallista laiteohjaintiedostot, jotka on ladattu internetistä kuten on ohjattu kohdassa LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä sivulla Napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 8. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 13

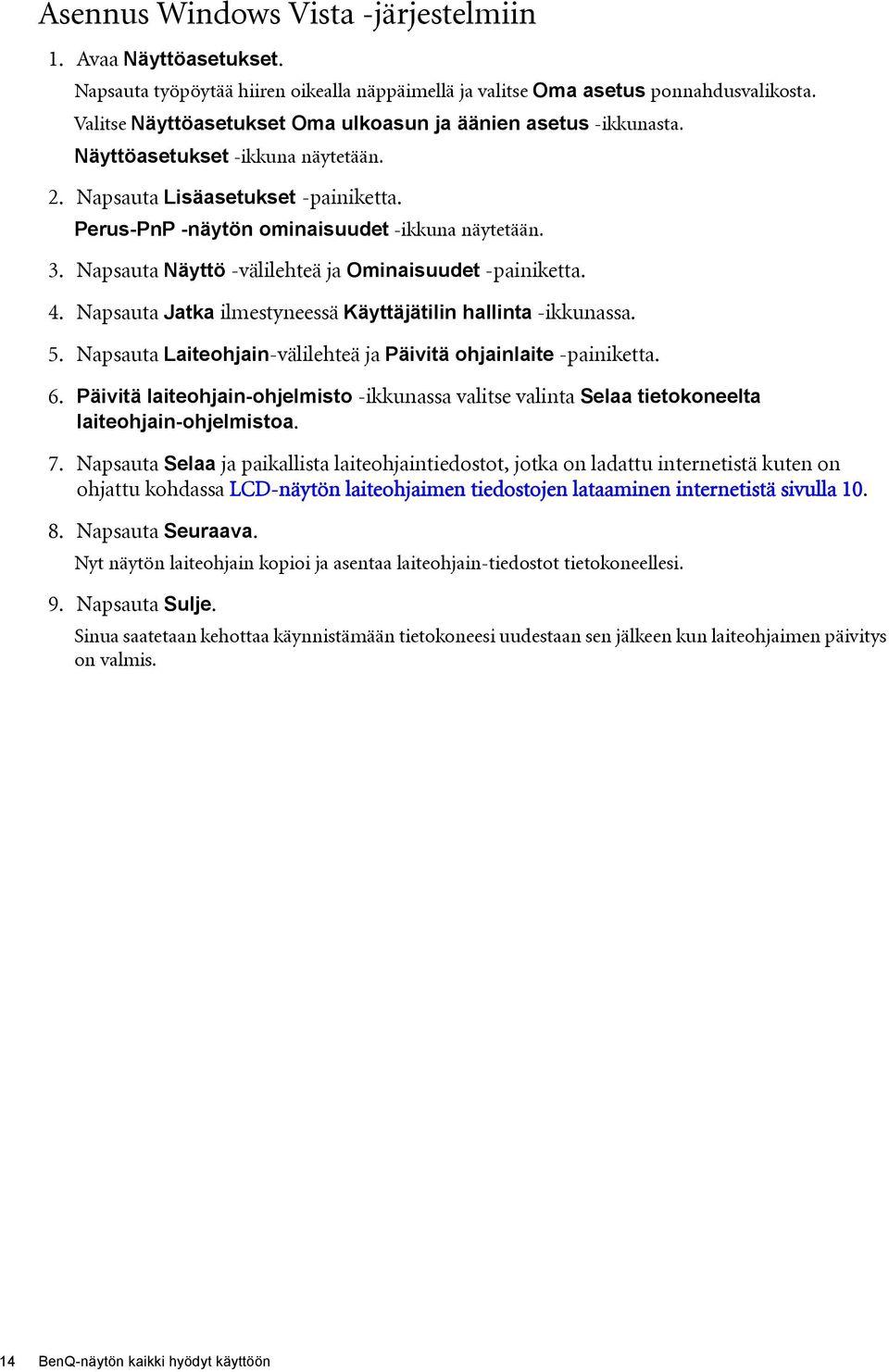

14 Asennus Windows Vista -järjestelmiin 1. Avaa Näyttöasetukset. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Oma asetus ponnahdusvalikosta. Valitse Näyttöasetukset Oma ulkoasun ja äänien asetus -ikkunasta. Näyttöasetukset -ikkuna näytetään. 2. Napsauta Lisäasetukset -painiketta. Perus-PnP -näytön ominaisuudet -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja Ominaisuudet -painiketta. 4. Napsauta Jatka ilmestyneessä Käyttäjätilin hallinta -ikkunassa. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. 6. Päivitä laiteohjain-ohjelmisto -ikkunassa valitse valinta Selaa tietokoneelta laiteohjain-ohjelmistoa. 7. Napsauta Selaa ja paikallista laiteohjaintiedostot, jotka on ladattu internetistä kuten on ohjattu kohdassa LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä sivulla Napsauta Seuraava. Nyt näytön laiteohjain kopioi ja asentaa laiteohjain-tiedostot tietokoneellesi. 9. Napsauta Sulje. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. 14 BenQ-näytön kaikki hyödyt käyttöön

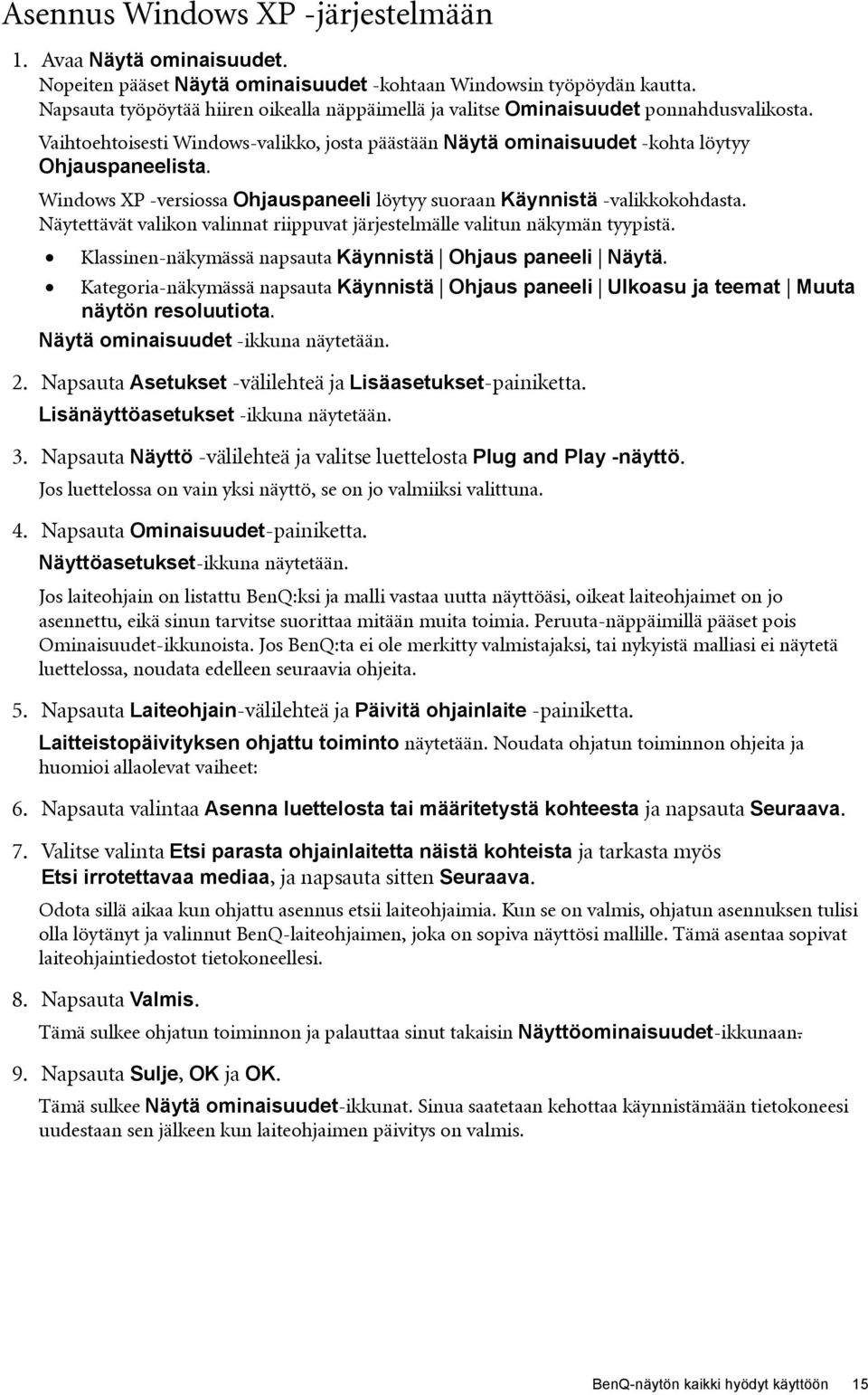

15 Asennus Windows XP -järjestelmään 1. Avaa Näytä ominaisuudet. Nopeiten pääset Näytä ominaisuudet -kohtaan Windowsin työpöydän kautta. Napsauta työpöytää hiiren oikealla näppäimellä ja valitse Ominaisuudet ponnahdusvalikosta. Vaihtoehtoisesti Windows-valikko, josta päästään Näytä ominaisuudet -kohta löytyy Ohjauspaneelista. Windows XP -versiossa Ohjauspaneeli löytyy suoraan Käynnistä -valikkokohdasta. Näytettävät valikon valinnat riippuvat järjestelmälle valitun näkymän tyypistä. Klassinen-näkymässä napsauta Käynnistä Ohjaus paneeli Näytä. Kategoria-näkymässä napsauta Käynnistä Ohjaus paneeli Ulkoasu ja teemat Muuta näytön resoluutiota. Näytä ominaisuudet -ikkuna näytetään. 2. Napsauta Asetukset -välilehteä ja Lisäasetukset-painiketta. Lisänäyttöasetukset -ikkuna näytetään. 3. Napsauta Näyttö -välilehteä ja valitse luettelosta Plug and Play -näyttö. Jos luettelossa on vain yksi näyttö, se on jo valmiiksi valittuna. 4. Napsauta Ominaisuudet-painiketta. Näyttöasetukset-ikkuna näytetään. Jos laiteohjain on listattu BenQ:ksi ja malli vastaa uutta näyttöäsi, oikeat laiteohjaimet on jo asennettu, eikä sinun tarvitse suorittaa mitään muita toimia. Peruuta-näppäimillä pääset pois Ominaisuudet-ikkunoista. Jos BenQ:ta ei ole merkitty valmistajaksi, tai nykyistä malliasi ei näytetä luettelossa, noudata edelleen seuraavia ohjeita. 5. Napsauta Laiteohjain-välilehteä ja Päivitä ohjainlaite -painiketta. Laitteistopäivityksen ohjattu toiminto näytetään. Noudata ohjatun toiminnon ohjeita ja huomioi allaolevat vaiheet: 6. Napsauta valintaa Asenna luettelosta tai määritetystä kohteesta ja napsauta Seuraava. 7. Valitse valinta Etsi parasta ohjainlaitetta näistä kohteista ja tarkasta myös Etsi irrotettavaa mediaa, ja napsauta sitten Seuraava. Odota sillä aikaa kun ohjattu asennus etsii laiteohjaimia. Kun se on valmis, ohjatun asennuksen tulisi olla löytänyt ja valinnut BenQ-laiteohjaimen, joka on sopiva näyttösi mallille. Tämä asentaa sopivat laiteohjaintiedostot tietokoneellesi. 8. Napsauta Valmis. Tämä sulkee ohjatun toiminnon ja palauttaa sinut takaisin Näyttöominaisuudet-ikkunaan. 9. Napsauta Sulje, OK ja OK. Tämä sulkee Näytä ominaisuudet-ikkunat. Sinua saatetaan kehottaa käynnistämään tietokoneesi uudestaan sen jälkeen kun laiteohjaimen päivitys on valmis. BenQ-näytön kaikki hyödyt käyttöön 15

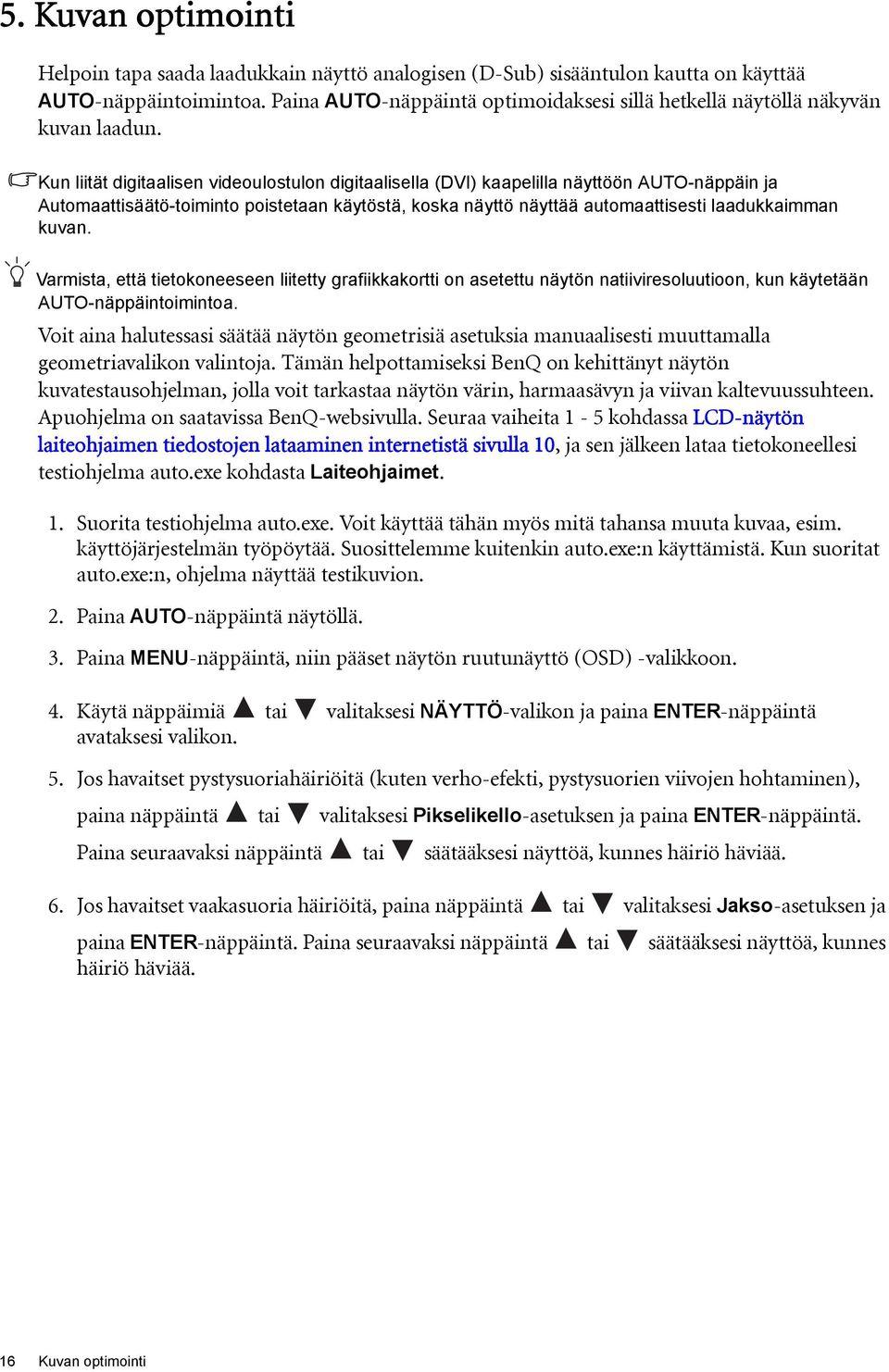

16 5. Kuvan optimointi Helpoin tapa saada laadukkain näyttö analogisen (D-Sub) sisääntulon kautta on käyttää AUTO-näppäintoimintoa. Paina AUTO-näppäintä optimoidaksesi sillä hetkellä näytöllä näkyvän kuvan laadun. Kun liität digitaalisen videoulostulon digitaalisella (DVI) kaapelilla näyttöön AUTO-näppäin ja Automaattisäätö-toiminto poistetaan käytöstä, koska näyttö näyttää automaattisesti laadukkaimman kuvan. Varmista, että tietokoneeseen liitetty grafiikkakortti on asetettu näytön natiiviresoluutioon, kun käytetään AUTO-näppäintoimintoa. Voit aina halutessasi säätää näytön geometrisiä asetuksia manuaalisesti muuttamalla geometriavalikon valintoja. Tämän helpottamiseksi BenQ on kehittänyt näytön kuvatestausohjelman, jolla voit tarkastaa näytön värin, harmaasävyn ja viivan kaltevuussuhteen. Apuohjelma on saatavissa BenQ-websivulla. Seuraa vaiheita 1-5 kohdassa LCD-näytön laiteohjaimen tiedostojen lataaminen internetistä sivulla 10, ja sen jälkeen lataa tietokoneellesi testiohjelma auto.exe kohdasta Laiteohjaimet. 1. Suorita testiohjelma auto.exe. Voit käyttää tähän myös mitä tahansa muuta kuvaa, esim. käyttöjärjestelmän työpöytää. Suosittelemme kuitenkin auto.exe:n käyttämistä. Kun suoritat auto.exe:n, ohjelma näyttää testikuvion. 2. Paina AUTO-näppäintä näytöllä. 3. Paina MENU-näppäintä, niin pääset näytön ruutunäyttö (OSD) -valikkoon. 4. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 5. Jos havaitset pystysuoriahäiriöitä (kuten verho-efekti, pystysuorien viivojen hohtaminen), paina näppäintä tai valitaksesi Pikselikello-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 6. Jos havaitset vaakasuoria häiriöitä, paina näppäintä tai valitaksesi Jakso-asetuksen ja paina ENTER-näppäintä. Paina seuraavaksi näppäintä tai säätääksesi näyttöä, kunnes häiriö häviää. 16 Kuvan optimointi

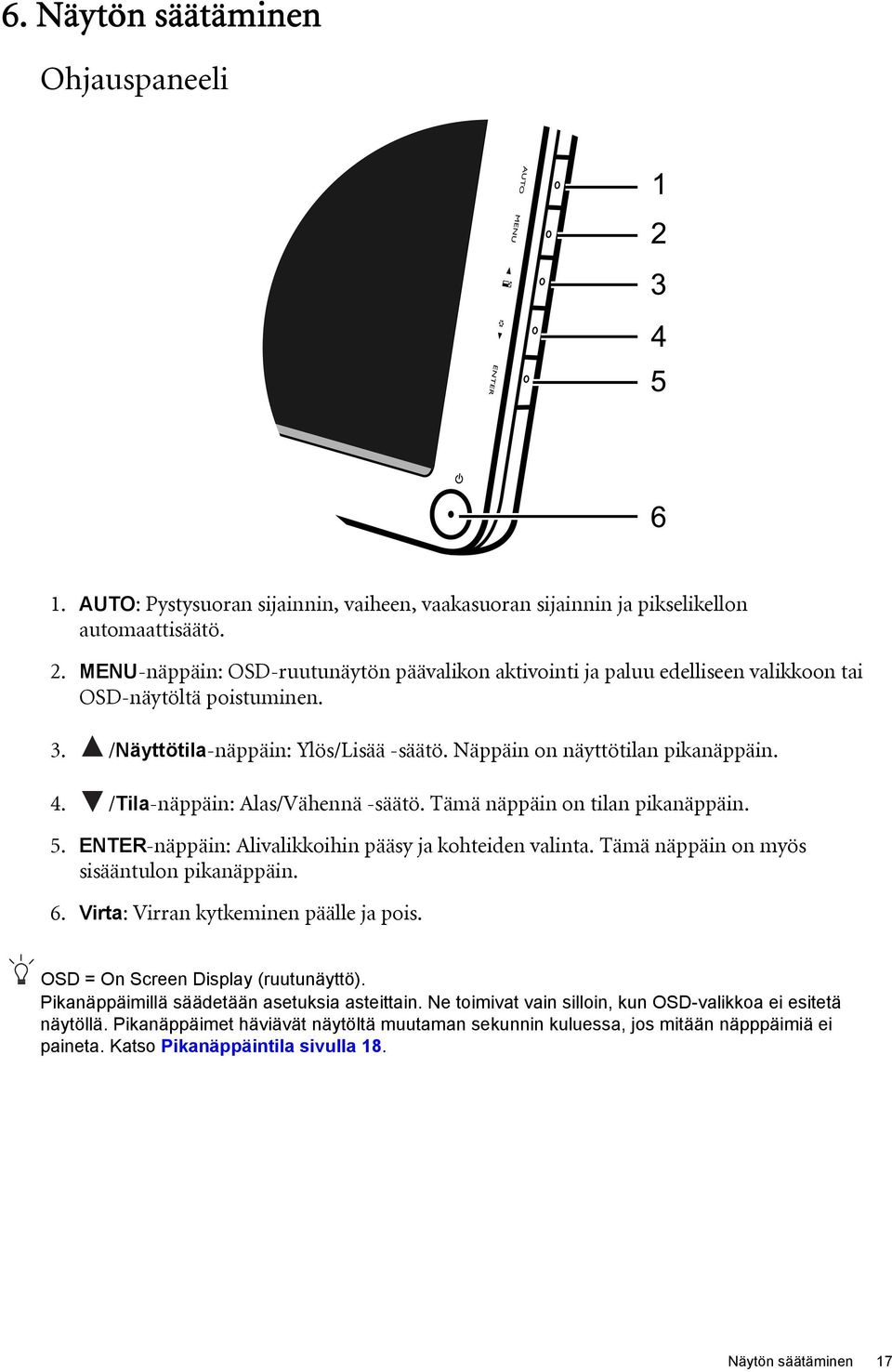

17 6. Näytön säätäminen Ohjauspaneeli 1. AUTO: Pystysuoran sijainnin, vaiheen, vaakasuoran sijainnin ja pikselikellon automaattisäätö. 2. MENU-näppäin: OSD-ruutunäytön päävalikon aktivointi ja paluu edelliseen valikkoon tai OSD-näytöltä poistuminen. 3. /Näyttötila-näppäin: Ylös/Lisää -säätö. Näppäin on näyttötilan pikanäppäin. 4. /Tila-näppäin: Alas/Vähennä -säätö. Tämä näppäin on tilan pikanäppäin. 5. ENTER-näppäin: Alivalikkoihin pääsy ja kohteiden valinta. Tämä näppäin on myös sisääntulon pikanäppäin. 6. Virta: Virran kytkeminen päälle ja pois. OSD = On Screen Display (ruutunäyttö). Pikanäppäimillä säädetään asetuksia asteittain. Ne toimivat vain silloin, kun OSD-valikkoa ei esitetä näytöllä. Pikanäppäimet häviävät näytöltä muutaman sekunnin kuluessa, jos mitään näpppäimiä ei paineta. Katso Pikanäppäintila sivulla 18. Näytön säätäminen 17

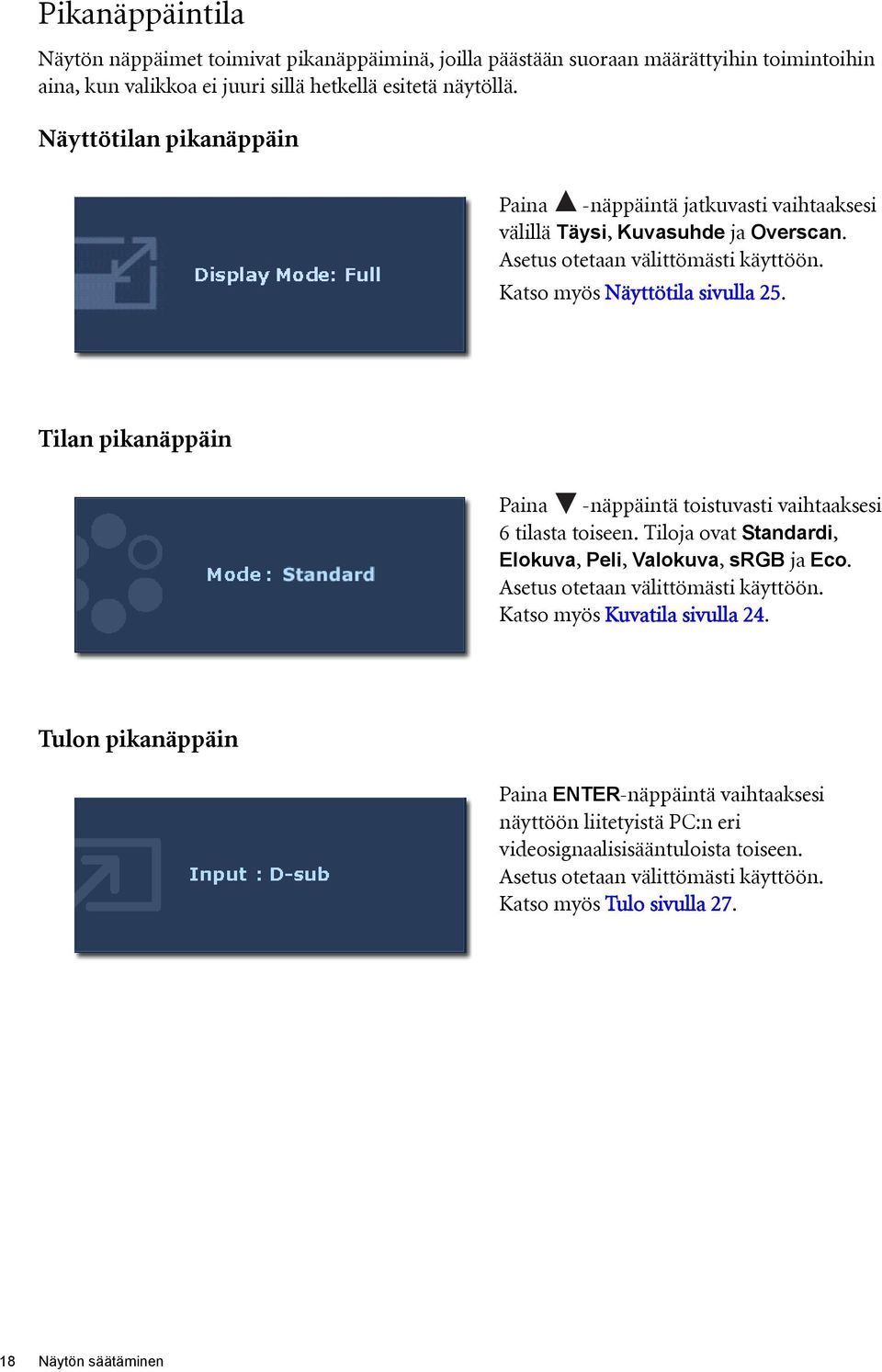

18 Pikanäppäintila Näytön näppäimet toimivat pikanäppäiminä, joilla päästään suoraan määrättyihin toimintoihin aina, kun valikkoa ei juuri sillä hetkellä esitetä näytöllä. Näyttötilan pikanäppäin Paina -näppäintä jatkuvasti vaihtaaksesi välillä Täysi, Kuvasuhde ja Overscan. Asetus otetaan välittömästi käyttöön. Katso myös Näyttötila sivulla 25. Tilan pikanäppäin Paina -näppäintä toistuvasti vaihtaaksesi 6 tilasta toiseen. Tiloja ovat Standardi, Elokuva, Peli, Valokuva, srgb ja Eco. Asetus otetaan välittömästi käyttöön. Katso myös Kuvatila sivulla 24. Tulon pikanäppäin Paina ENTER-näppäintä vaihtaaksesi näyttöön liitetyistä PC:n eri videosignaalisisääntuloista toiseen. Asetus otetaan välittömästi käyttöön. Katso myös Tulo sivulla Näytön säätäminen

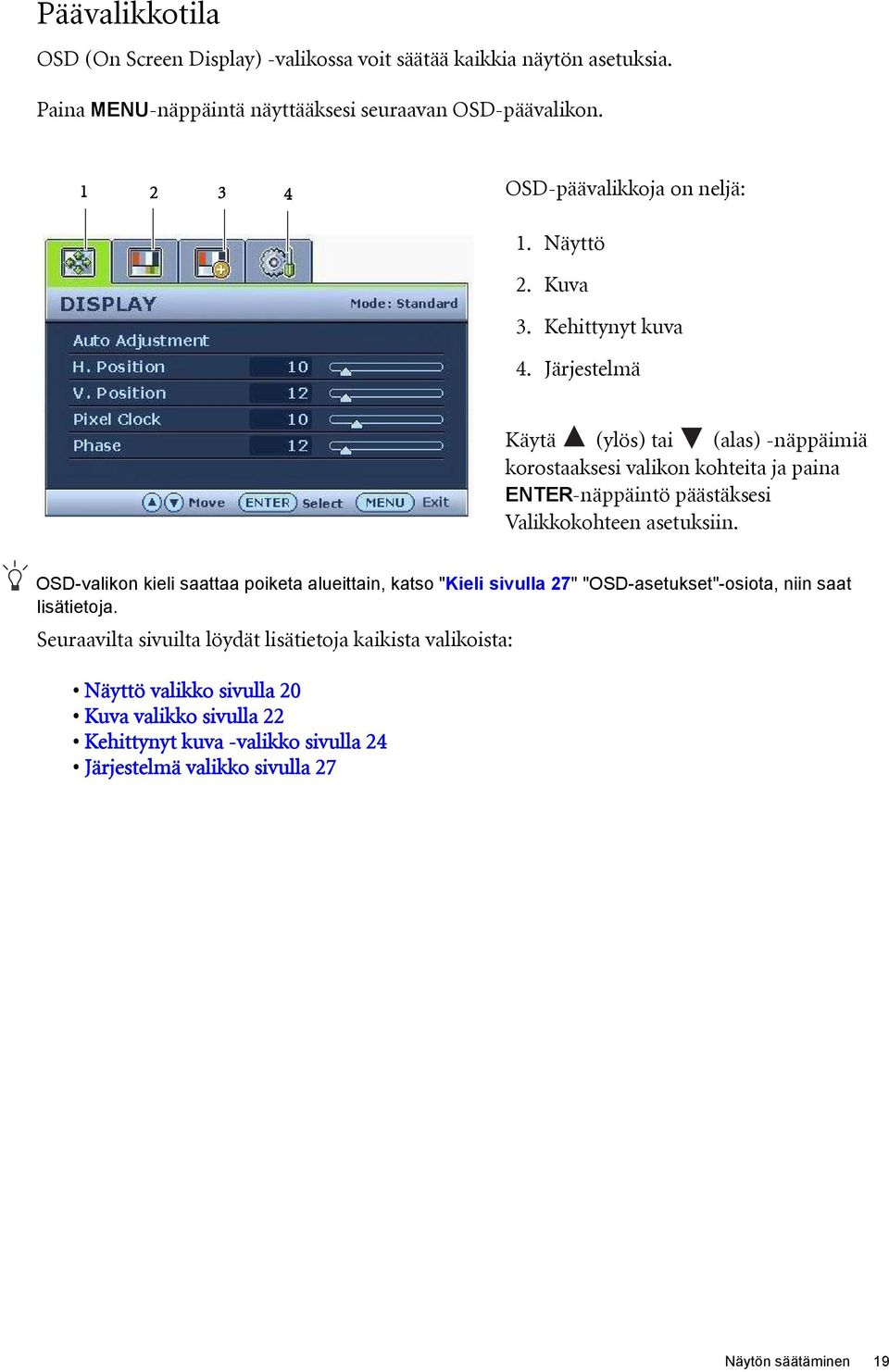

19 Päävalikkotila OSD (On Screen Display) -valikossa voit säätää kaikkia näytön asetuksia. Paina MENU-näppäintä näyttääksesi seuraavan OSD-päävalikon OSD-päävalikkoja on neljä: 1. Näyttö 2. Kuva 3. Kehittynyt kuva 4. Järjestelmä Käytä (ylös) tai (alas) -näppäimiä korostaaksesi valikon kohteita ja paina ENTER-näppäintö päästäksesi Valikkokohteen asetuksiin. OSD-valikon kieli saattaa poiketa alueittain, katso "Kieli sivulla 27" "OSD-asetukset"-osiota, niin saat lisätietoja. Seuraavilta sivuilta löydät lisätietoja kaikista valikoista: Näyttö valikko sivulla 20 Kuva valikko sivulla 22 Kehittynyt kuva -valikko sivulla 24 Järjestelmä valikko sivulla 27 Näytön säätäminen 19

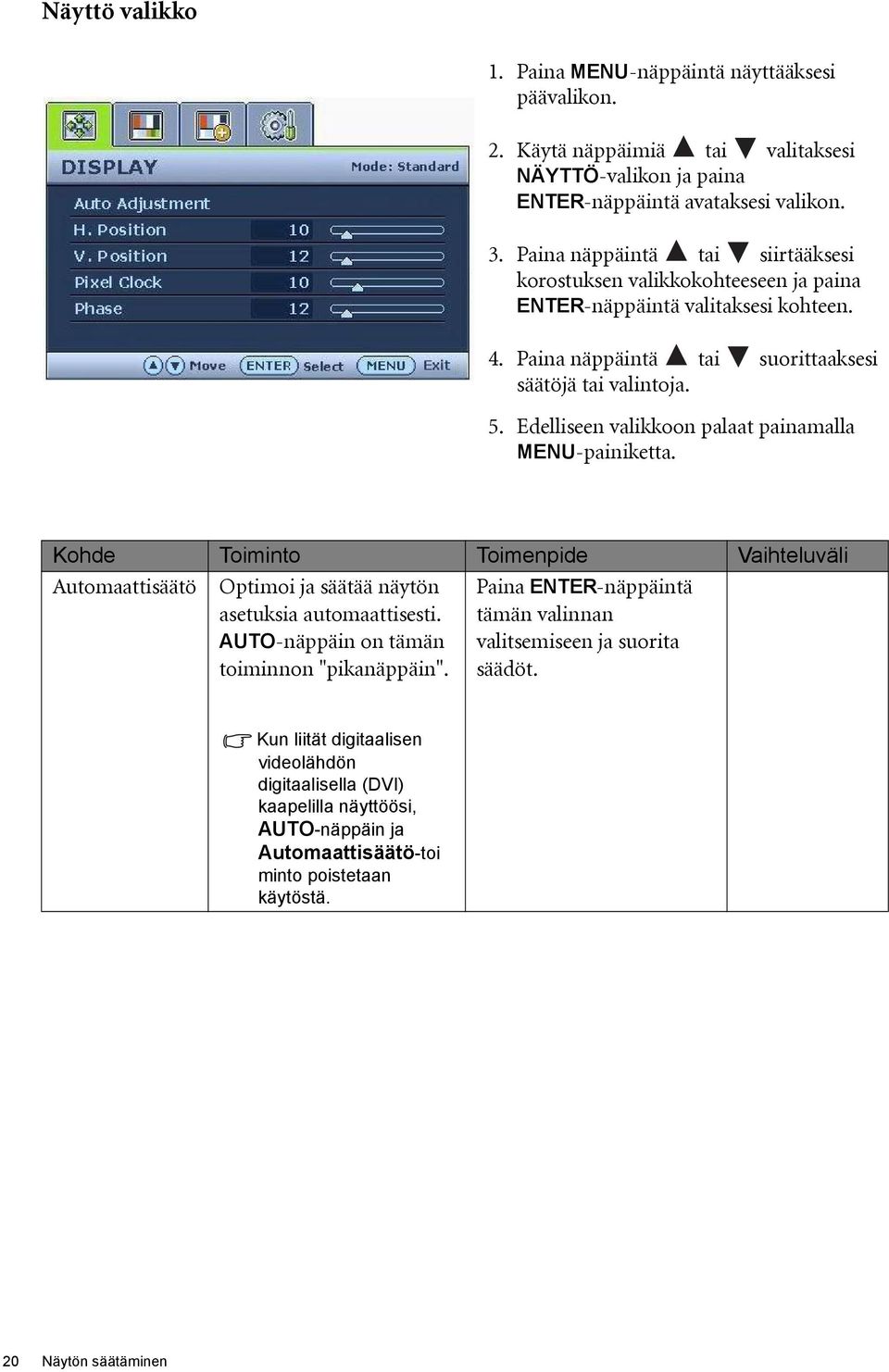

20 Näyttö valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi NÄYTTÖ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Automaattisäätö Optimoi ja säätää näytön asetuksia automaattisesti. AUTO-näppäin on tämän toiminnon "pikanäppäin". Paina ENTER-näppäintä tämän valinnan valitsemiseen ja suorita säädöt. Kun liität digitaalisen videolähdön digitaalisella (DVI) kaapelilla näyttöösi, AUTO-näppäin ja Automaattisäätö-toi minto poistetaan käytöstä. 20 Näytön säätäminen
21 Vaakasijainti Pystysijainti Pikselikello Säätää näyttökuvan vaakasijaintia. Säätää näyttökuvan pystysijaintia. Säätää pikselikellon taajuusajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille. Paina näppäintä säätääksesi arvoa. tai Jakso Katso myös: Kuvan optimointi sivulla 16. Säätää pikselikellon jaksoajastusta synkronoidakseen sen analogisen videosisääntulosignaalin kanssa. Ei käytettävissä digitaaliselle tulosignaalille Katso myös: Kuvan optimointi sivulla 16. Näytön säätäminen 21
22 Kuva valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kirkkaus Säätää kirkkaiden ja Paina -näppäintä tummien varjojen lisätäksesi kirkkautta ja tasapainoa. -näppäintä vähentääksesi kirkkautta. Kontrasti Säätää tummuuden ja Paina -näppäintä valoisuuden välistä eroa. lisätäksesi kontrastia ja Terävyys Gamma Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. Asettaa sävyluminanssin. Oletusarvo on 2,2 (vakioarvo Windows'ille). -näppäintä vähentääksesi kontrastia. Paina -näppäintä lisätäksesi näytön terävyyttä ja paina -näppäintä tehdäksesi kuvasta pehmeämmän. Paina -näppäintä lisätäksesi gamma-arvoa (sävy tulee tummemmaksi) ja paina -näppäintä laskeaksesi gamma-arvoa (sävy tulee valoisammaksi) ,8-2,6 Yllä olevat asetukset Kirkkaudelle, Kontrastille, Terävyydelle, ja Gammalle ovat käytettävissä vain Vakio-tilassa. 22 Näytön säätäminen
23 Väri - Paina ENTER päästääksesi Väri-valikkoon. Tämä värivalikko on käytettävissä vai Vakio-tilassa. Normaali Sinertävä Punertava Käyttäjätila Videota ja valokuvia voidaan tarkastella niiden luonnollisessa värityksessä. Tämä on värin tehdasasetus. Kuvaan tulee kylmä, sinertävä värisävy. Tämä on PC:n alan standardien mukainen valkoisen värin tehdasasetus. Kuvaan tulee lämmin punertava värisävy. Tämä on sanomalehtipaperin standardien mukainen valkoisen värin tehdasasetus. Kuvan värisävyn räätälöinti. Punaisen, vihreän ja sinisen sekoitusta voidaan muuttaa kuvan värisävyn muuttamiseksi. Yhden tai useamman päävärin vähentäminen pienentää niiden vaikutusta kuvan värisävyyn. Jos kuvasta vähennetään esim. sinistä väriä, kuvasta tulee asteittain kellertävä. Jos vähennetään vihreää väriä, kuvaan tulee purppuranpunertava sävy. Värisävy: Asettaa asteen kuinka ymmärrämme värit. Kylläisyys: Asettaa värien puhtausasteen. Paina näppäintä valitaksesi tämän asetuksen. Paina näppäintä tai tai ja ENTER-näppäintä valitaksesi vaihtoehdon Punainen, Vihreä tai Sininen. Käytä sitten näppäintä tai säätääksesi värejä. Paina näppäintä säätääksesi arvoa. Paina näppäintä säätääksesi arvoa. tai tai Punainen (0-100) Vihreä (0-100) Sininen (0-100) Värin uudelleenasetus Yllä olevat asetukset Värisävylle ja Kylläisyydelle ovat käytettävissä vain, jos signaalilähde on komponentttivideo. Palauttaa Käyttäjätilassa tehdyt omat värisäädöt takaisin tehdasasetuksiinsa. Paina näppäintä muuttaaksesi asetuksia. Paina MENU-näppäintä poistuaksesi Väri-valikosta. tai KYLLÄ EI Näytön säätäminen 23
24 Kehittynyt kuva -valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi KEHITTYNYT KUVA-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Kuvatila Valitse kuvatila, joka sopii Standardi Paina näppäintä tai parhaiten näytöllä näytettävien Elokuva kuvien tyyppin. muuttaaksesi asetuksia. Peli Standardi - Valokuva perus-pc-sovellukseen. srgb Elokuva - videoiden katselua varten. Eco Peli - videopelien pelaamista varten. Valokuva - valokuvien katseluun. srgb - parempaan värien täsmäytykseen oheislaitteiden kanssa, esim. kirjoittimuet, DSCt, jne. Eco - sähkön säästämiseksi matalalla tehonkulutuksella tarjoamalla minimikirkkauden kaikille käynnissä oleville ohjelmille. 24 Näytön säätäminen
25 Senseye Demo Dynaaminen kontrasti (käytettävissä, kun Kuvatilaksi on asetettu Elokuva, Peli, tai Valokuva) Näyttötila Näyttää esikatselussa kuvat valitussa tilassa, jotka on valittu Kuvatilassa. Näyttöruutu jaetaan kahteen ikkunaan. Vasemmassa ikkunassa kuvat näytetään Standardi-tilassa ja oikeassa ikkunassa samat kuvat näytetään määritetyn tilan mukaisesti. Toiminto havaitsee visuaalisen sisääntulosignaalin automaattisesti ja optimoi näytön kontrastin. Tällä ominaisuudella muita kuvasuhteita kuin 16:9 näytetään ilman kuvien vääristymistä. Overscan-ominaisuus: suurentaa kuvaa hiukan. Tällä toiminnolla peitetään mahdolliset kuvan reunojen häiriöt. Koko: näyttää kuvan koko näytön kokoisena. Ihanteellinen 16:9-kuvasuhteen kuville. Kuvasuhde: kuva näytetään siten, että se näkyy mahdollisimman suurena näytöllä ilman vääristymiä. 16:9-kuvat täyttävät näytön vaakatasossa, 4:3-kuvat täyttävät näytön pystysuorassa. Paina näppäintä muuttaaksesi asetuksia. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina tai näppäintä tai muuttaaksesi asetuksia. Paina näppäintä muuttaaksesi asetuksia. tai Valinnat, joita Näyttötilassa voidaan valita, vaihtelevat sisääntulosignaalien lähteistä riippuen. PÄÄLLÄ POIS 0-5 Kun signaalilähteenä on DVI tai D-Sub, ja kuvan kuvasuhde ei ole laaja: Koko Kuvasuhde Tai Kun signaalilähteensä on D-Sub (VGA muunnettu komponentista): Overscan Koko Kuvasuhde Näytön säätäminen 25
26 Väriformaatti Määrittää väriavaruuden (RGB tai YUV) perustuen seuraavaan havaittuun videosignaaliin: D-Sub (VGA) PC-tietokoneesta: Oletusväriformaatti on RGB. D-Sub (VGA muunnettu komponentista) videolaitteesta: Oletusväriformaatti on YUV. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia. RGB YUV Joudut ehkä manuaalisesti asettamaan väriformaatin, jos näyttöruudulla esitettyjä värejä ei näytetä oikein. DVI: Väriformaatti on automaattisesti asetettu formaattiin RGB. 26 Näytön säätäminen

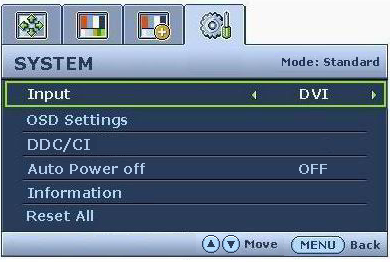

27 Järjestelmä valikko 1. Paina MENU-näppäintä näyttääksesi päävalikon. 2. Käytä näppäimiä tai valitaksesi JÄRJESTELMÄ-valikon ja paina ENTER-näppäintä avataksesi valikon. 3. Paina näppäintä tai siirtääksesi korostuksen valikkokohteeseen ja paina ENTER-näppäintä valitaksesi kohteen. 4. Paina näppäintä tai suorittaaksesi säätöjä tai valintoja. 5. Edelliseen valikkoon palaat painamalla MENU-painiketta. Kohde Toiminto Toimenpide Vaihteluväli Tulo Toiminnolla vaihdetaan D-sub (VGA) Paina näppäintä tai tulo videokaapelin muuttaaksesi asetuksia. DVI liitäntätyyppiin soveltuvaksi. OSD-asetukset - Paina ENTER päästääksesi OSD-asetuksiin. Kieli OSD-valikon English Paina näppäintä tai kieliasetus. muuttaaksesi asetuksia. Français Deutsch Italiano Español Polski OSD:n kielivalinnat 日 本 語 saattavat poiketa alueittain Česky oikealla esitetyistä vaihtoehdoista. 繁 體 中 文 Magyar 简 体 中 文 SICG/BiH/CRO Română Nederlands Русский Svenska Português Näytön säätäminen 27
28 Vaakasijainti Pystysijainti Näyttöaika OSD-lukitus Säätää OSD-valikon vaakasijaintia. Säätää OSD-valikon pystysijaintia. Säätää OSD-valikon näyttöaikaa. Estää näytön asetusten tahattoman muuttamisen. Kun tämä toiminto on aktivoituna, OSD-valinnat ja pikanäppäintoiminnot ovat käytöstä poistettuina. Paina näppäintä tai muuttaaksesi asetuksia. Paina näppäintä tai muuttaaksesi asetuksia. Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä "MENU"-näppäintä alhaalla 15 sekunnin ajan. Näin pääset "OSD-lukitus"-valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäimiä valitaksesi "EI"-valinnan "OSD-asetusten lukitus" -alavalikosta. Näin pääset muuttamaan kaikkia OSD-asetuksia. Paina MENU-näppäintä poistuaksesi OSD-asetukset-valikosta. DDC/CI* Näyttöasetuksia voidaan vaihtaa PC:n Paina ENTER-näppäintä valitaksesi tämän valinnan. ohjelmiston kautta. Paina näppäintä tai muuttaaksesi asetuksia. Automaattinen Virta pois Tiedot Asettaa ajan näytön sammuttamiseen automaattisesti virransäästötilassa. Näyttää senhetkiset näytön ominaisuuksien asetukset. Paina ENTER-näppäintä valitaksesi tämän valinnan. Paina näppäintä tai muuttaaksesi asetuksia sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. KYLLÄ EI PÄÄLLÄ POIS POIS 10 min. 20 min. 30 min. Tulo Nykyinen resoluutio Optimaalinen resoluutio (paras näytöllä) Mallin nimi 28 Näytön säätäminen
29 Uudelleenaseta kaikki Palauttaa kaikki tila-, väri- ja geometriset asetukset tehtaassa asetettuihin oletusarvoihinsa. Paina näppäintä tai muuttaaksesi asetuksia. KYLLÄ EI *DDC/CI tulee sanoista Display Data Channel/Command Interface ja sen on kehittänyt Video Electronics Standards Association (VESA). DDC/CI-ominaisuuden avulla näytön säätimet voidaan lähettää ohjelmiston kautta etädiagnosoitaviksi. Näytön säätäminen 29
30 7. Vianetsintä Usein kysytyt kysymykset (FAQ) Kuva on sumea: Lue ohjeet kohdassa Näyttöresoluution säätäminen sivulla 32, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. Kuinka VGA-jatkokaapelia käytetään? Irrota jatkokaapeli testausta varten. Onko kuva nyt terävä? Jos ei, optimoi kuva työstämällä läpi ohjeet kohdassa Näyttöresoluution säätäminen sivulla 32. Kuvan sumeneminen on normaalia, jos jatkokaapelissa on sähkönsiirtohäiriöitä. Häiriöitä voidaan ehkäistä käyttämällä jatkokaapelia, jonka johtamisominaisuudet ovat paremmat, tai joissa on sisäänrakennettuna jännitettä lisäävä vahvistin. Ilmeneekö sumenemista vain natiivi (maksimi) resoluutiota alhaisemmissa resoluutioissa? Lue ohjeet kohdassa Näyttöresoluution säätäminen sivulla 32. Valitse natiiviresoluutio. Pikselivirheet ovat näkyvissä: Yksi useista pikseleistä on pysyvästi musta. Yksi tai useampi pikseli on pysyvästi valkoinen. Yksi tai useampi pikseli on pysyvästi punainen, vihreä, sininen tai jonkin muun värinen. Puhdista LCD-näyttö. Kytke virta toistuvasti päälle ja pois. Nämä ovat pikseleitä, jotka ovat pysyvästi päällä tai pois päältä. Tämä on luonnollinen LCD-teknologian häiriö. Kuvan väritys on väärä: Kuvan värisävy on keltainen, sininen tai vaaleanpunainen. Valitse VALIKKO > KUVA > Väri > Värin uudelleenasetus. Valitse sitten "Varoitus"-viestiruudusta "KYLLÄ" palauttaaksesi väriasetukset tehtaassa asetettuihin oletusarvoihinsa. Jos kuva näyttää yhä väärärltä ja OSD-näytön väri on myös väärä, yksi kolmesta pääväristä puuttuu signaalin sisääntulosta. Tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Kuvaa ei näy: Onko näytön LED vihreä? Jos LED on vihreä ja näytöllä näkyy viesti "Alueen ulkopuolella", olet käyttämässä näyttötilaa, jota näyttö ei tue. Vaihda käyttötilaksi jokin tuettu tila. Lue Esiasetetut näyttötilat sivulla 34. Näytöllä on paikallaan pysyvän kuvan muodostama heikko varjo: Aktivoi virranhallintatoiminto, jolloin tietokone ja näyttö menevät näytönsäästötilaan, kun niitä ei käytetä aktiivisesti. Käytä näytönsäästäjää kuvan kiinnipalamisen estämiseksi. 30 Vianetsintä
31 Onko näytön LED oranssi? Jos LED on oranssi, virranhallintatila on aktiivi. Paina mitä tahansa tietokoneen näppäimistön painiketta tai liikuta hiirtä. Jos se ei auta, tarkasta signaalikaapelin liitännät. Jos jokin nastoista on taipunut tai murtunut, ota yhteyttä jälleenmyyjään avun saamiseksi. Onko näytön LED lainkaan valaistuna? Tarkasta pääpistokkeen virransyöttö, ulkoinen virransyöttö ja pääkytkin. Kuva on vääristynyt, vilkkuu tai välkkyy: Lue ohjeet kohdassa Näyttöresoluution säätäminen sivulla 32, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. Jos käytät näyttöä sen natiiviresoluutiossa, mutta kuva on silti vääristynyt. Eri sisääntulolähteiden kuvat saattaavat vääristyä tai venyä, kun näyttöä käytetään natiiviresoluutiossaan. Jotta kaikentyyppisten sisääntulolähteiden kuvat näkyvät parhaalla mahdollisella tavalla, aseta "Näyttötila"-toiminnossa sisääntulolähteille oikea kuvasuhde. Katso lisätietoja Näyttötila sivulla 25. Kuva näytetään yhdestä suunnasta: Lue ohjeet kohdassa Näyttöresoluution säätäminen sivulla 32, ja valitse oikea resoluutio, virkistysnopeus, ja tee säädöt ohjeiden mukaan. OSD-säätöjä ei päästä käyttämään: Jos haluat avata OSD-lukituksen, kun OSD on esiasetettu lukittuvaksi, paina ja pidä MENU'-näppäintä alhaalla 15 sekunnin ajan. Näin pääset 'OSD-lukitus'-valintaan ja tee haluamasi muutokset. Vaihtoehtoisesti voit käyttää tai -näppäintä valitaksesi "EI"-valinnan "OSD-asetusten" (JÄRJESTELMÄ-kohdan alla) "OSD-lukitus" -alavalikosta. Näin pääset muuttamaan kaikkia "OSD-asetuksia". Tarvitsetko lisää apua? Jos ongelmat eivät poistu tämän käyttöohjeen ohjeita noudattamalla, ota yhteyttä myyjäliikkeeseen tai lähetä meille sähköpostia osoitteeseen: Vianetsintä 31
32 Näyttöresoluution säätäminen Nestekidenäyttöteknologian (LCD) luonteen mukaisesti kuvaresoluutio on aina kiinteä. Näytön parhaan suorituskyvyn takaamiseksi aseta näytön resoluution suurimpaan mahdolliseen, jolloin kuvasuhde on 16:9. Tätä kutsutaan näytön "natiiviresoluutioksi" tai maksimiresoluutioksi; resoluutioksi, jolla näytölle saadaan selvin kuva. Katso LCD-näyttösi natiiviresoluutio alla olevasta taulukosta. Pienemmät resoluutiot näytetään koko ruudulla interpolointi-virtapiirin kautta. Interpoloidun resoluution aikana pikselien reuna-alueilla saattaa esiintyä kuvan sumenemista, kuvan tyypistä ja sen alkuperäisestä resoluutiosta riippuen. Malli Natiiviresoluutio V2410B 1920 x 1080 V2410T 1920 x 1080 LCD-teknologian täydeksi hyödyntämiseksi tietokoneen näyttöresoluution asetus tulisi valita alla kuvatun mukaisesti. Huomaa, että kaikissa PC-videokorteissa ei ole tätä resoluutioarvoa. Jos omassa videokortissasi ei ole tätä resoluutioarvoa, hae videokortin valmistajan web-sivustolta oman PC-videokorttisi päivitettyä laiteohjainta, joka tukee tätä resoluutiota. Ohjelmistojen videolaiteohjaimia päivitetään usein uusiin laitteistojen videoresoluutioihin sopiviksi. Tarvittaessa vaihda ja päivitä PC-videokorttilaitteisto tukemaan näytön natiiviresoluutiota. 1. Avaa Näytä ominaisuudet ja valitse Asetukset-välilehti. Voit avata Näytä ominaisuudet napsauttamalla Windowsin työpöytää hiiren oikealla painikkeella ja valitsemalla Ominaisuudet ponnahdusvalikosta. 2. Käytä liukukosketinta "Näyttöalue"-osiossa säätääksesi näyttöresoluutiota. Valitse suositeltu resoluutio (maksimiresoluutio) ja napsauta Käytä. Jos valitse jonkin toisen resoluution, ota huomioon, että muut resoluutiot interpoloidaan ja ne eivät välttämättä toista kuvaa yhtä hyvin, kuin natiiviresoluution asetus. 3. Napsauta OK ja sitten Kyllä. 4. Sulje Näytä ominaisuudet -ikkuna. Jos käyttämäsi tulolähde ei toista kuvaa, jonka kuvasuhde on 16:9, esitettävä kuva saattaa näyttää venyneeltä tai vääristyneeltä. Alkuperäisen kuvasuhteen säilyttämiseksi kuvan skaalausasetukset löytyvät "Näyttötila"-säädöistä. Katso lisätietoja Näyttötila sivulla Näyttöresoluution säätäminen
33 Näytön virkistysnopeuden säätäminen LCD-näytölle ei tarvitse valita suurinta mahdollista virkistysnopeutta, koska LCD-näyttö ei teknisistä syistä voi välkkyä. Parhaat tulokset saadaan käyttämällä tietokoneelle tehtaassa valmiiksi asetettuja käyttötiloja. Tarkasta tehtaassa asetetut käyttötilat seuraavasta kappaleesta: Esiasetetut näyttötilat sivulla 34. Voit valita natiiviresoluutiolle (1920 x 1080) 59,934 hertsiä. Ei käytössä kaikissa malleissa. Katso taulukko sivulla Kaksoisnapsauta Näyttö-kuvaketta Ohjauspaneelista. 2. Valitse Näytä ominaisuudet -ikkunasta Asetukset-välilehti ja napsauta Lisäasetukset-painiketta. 3. Valitse Adapteri-välilehti ja valitse sopiva virkistysnopeus, joka täsmää yhtä soveltuvaa tehtaassa asetettua käyttötilaa. Käyttötilat on luetteloitu määritystaulukossa. 4. Napsauta Muuta, OK, ja sitten Kyllä. 5. Sulje Näytä ominaisuudet -ikkuna. Näyttöresoluution säätäminen 33
34 Esiasetetut näyttötilat Tuleva näyttötila (tulon ajoitus) Resoluutio W 1920x1080 v v v v v v v v v v v v v v v v Jos grafiikkakorttien signaalitaajuus poikkeaa tavanmukaisesta standardista, seurauksena saattaa olla kuvahäiriöitä. Tämä ei kuitenkaan ole virhe. Tilannetta voidaan parantaa säätämällä automaattista asetusta tai muuttamalla manuaalisesti jaksoasetusta ja pikselitaajuutta "NÄYTTÖ"-valikossa. Tuotteen käyttöiän pidentämiseksi suosittelemme käyttämään tietokoneen virranhallintatoimintoa. 34 Näyttöresoluution säätäminen
35 Recycling information Recognizing the importance of environmental protection and assigning itself the responsibility of protecting the global environment, BenQ has endeavored, and will steadily continue to endeavor, to construct recycling systems around the world so as to collect and recycle the used monitors from our customers. Therefore, we would sincerely appreciate your support in properly recycling or disposing of your monitor at the end of its life cycle. This recycling information guide provides you the information on our service centers. Please see the following list to contact the center in your area, and our service centers will assist you in managing your used monitors. To gain the up-to-date recycling information, please visit the following website: Area Country Details on the Service Center Asia Pacific Taiwan BenQ Asia Pacific Corp. Customer Care Department Tel.: Jihu Road, Neihu, Taipei 114, Taiwan (R.O.C.) America United States BenQ America Corp Barranca Parkway, Suite A-205 Irvine, CA Customer Service Toll-free number: (USA) Europe Austria UFH Umweltforum Haushalt Tel.: Belgium RECUPEL ICT Tel.: info@recupel.be Recycling information 35
36 Area Country Details on the Service Center Czech RREMA looo IK, a.s. Bavorská Praha 5 Česká republika Tel.: Fax: info@remasystem.cz Denmark Norway Estonia Elretur A/S Tel.: elretur@elretur.dk Elretur AS Tel.: adm@elretur.no EES - Ringlus Endla 3, Tallinn, Tel.: Fax: info@eesringlus.ee Finland Elker OY Tel.: +358 (0) info@elker.fi Germany Greece EAR Tel.: info@stiftung-ear.de ANAKIKLOSI SISKEVON S.A. Tel: Fax: electrocycle@otenet.gr 36 Recycling information
37 Area Country Details on the Service Center Hungary ELECTRO-COORD Magyarország Kht. Márvány utca 18, H-1012 Budapest Tel.: (+36-1) , Fax: (+36-1) Ireland Luxembourg Midia Ltd Tel.: Fax: Unit B Montone Business Park Oak Road Dublin 12 Ecotrel 7, rue Alcide de Gasperi L-1615 Luxembourg (Kirchberg) Tel.: Fax: Netherland Portugal ICT Milieu Tel.: info@ictmilieu.nl Associaçao Portuguesa de Gestao de residuos de Equipamentos Electricos o Electronicos Av. Do Forte, nº3 Edificio Suecia I, piso Carnaxide, Portugal Tel.: +(351) ERP - Associaçao Gestora de Residuos de Equipamentos Electricos o Electronicos Beloura Office Park, Edifício 6, Sala 6 Quinta da Beloura SINTRA, Portugal Tel.: +(351) info@erp-portugal.pt Recycling information 37
38 Area Country Details on the Service Center Slovakia SEWA, a.s. Račianska č Bratislava Spain Sweden France Tel.: (0) Fax: (0) sewa@sewa.sk ECOASIMELEC C/ Orense, 62, Madrid Tel.: Fax: El-kretsen AB Tel.: +46 (0) info@el-kretsen.se EcoLogic SAS Immeuble ARAGO I 41, Boulevard Vauban Guyancourt Tel.: contact@ecologic-france.com UK WeeeCare Plc Richmind House Garforth Leeds LS25 1NB Tel.: Fax: admin@weeecare.com Italy ecor'it V.le Fulvio Testi, Cinisello Balsamo (MI) Tel.: Fax: info@ecorit.it 38 Recycling information
39 Area Country Details on the Service Center Bulgaria Most Computers Blv. 240 Shipchenski Prohod 1111 Sofia Bulgaria Tel.: Latvia SIA "EMP" Latvia, Riga, Kr.Barona 133, LV-1012 Mob.: (+371) Tel.: (+371) Fax: (+371) Lithuania Novitera Tel: Contatact person: Jonas Grinskis novitera@kaunas.omnitel.lt sales@novitera.lt Language: Lithuanian, English EMP Galinės km., Avižienių sen., Vilniaus raj. LT El.paštas: EMP@EMP.LT Contact person: Jurga Dabulevičiūtė, Tel.: , Jurga@emp.lt UAB EMP Recycling Galines kaimas, Maisiagalos pastas, Vilniaus raj., LT-14247, Lietuva Tel.:(+370) Fax: (+370) emp@emp.lt Language: Lithuanian, Russian, English Recycling information 39
40 Area Country Details on the Service Center Poland CCR Polska sp. z o.o. ul. Solec 38 PL Warszawa Tel.: Fax: EMP Electronik Recycling Poland Polska. Gdansk. Wrzeszcz ul. Czarna 1 Tel.: Fax: Romania Darer Electronics Tel.: Contact person: Darius Tet info@darer.ro Slovenia Surovina d.d. Ul. Vila Kraigherja 5, 2001 Maribor, Slovenia Tel.: surovina@surovina.si 40 Recycling information
41 Regulatory Statements Accessibility Requirements for Rehabilitation Act of 1973, Section 508 BenQ's commitment to accessible products allows us to support government in making accessible technology choices. BenQ's LCD monitors and projectors are compliant with Section 508 guidelines by including the assistive features as below: BenQ's monitors have colored "Power" indicators. While the indicator shows green, it means that the monitor is using the full power. While the indicator shows yellow or amber, it means that the monitor is in suspend or sleep mode and is using less than 2 watts of electricity. BenQ's monitors have a variety of settings of pre-programmed flicker-free timing to make the screen shown on the monitor readily accessible. The default timing setting is automatically turned on every time the monitor is powered up, and thus reduces the hassle of user intervention. BenQ's monitors and projectors have options for brightness and contrast adjustments that text and images could be displayed differently to meet the demands of the visually impaired. Other similar adjustments are also available by using the On-Screen Display (OSD) controls on the products. BenQ's monitors and projectors include user-selectable color controls, such as color temperature selections (Monitor: 5800K, 6500K and 9300K, Projector: 5500K, 6500K, 7500K and 9300K), with a wide range of contrast levels. BenQ's multimedia monitors and projectors usually have one or two speakers for audio performance which allow users (including hearing impaired) to interact with the computer systems connected. Speaker controls are typically located on the front-panel. Firmware of BenQ's monitors and projectors contain unique product information that helps computer systems to identify BenQ products and activate their Plug-and-Play function when connected. All BenQ's monitors and projectors are compatible with the PC99 standard. For example, connectors are color-coded to help users easily connecting products to computer systems correctly. Some models of BenQ's monitors and projectors contain additional USB and DVI ports for connection to more devices such as a special headphone to assist the hearing impaired. All BenQ monitors and projectors come with user manuals on compact discs which could be easily read by commercial software such as Adobe Reader via a connected computer system. These documents are also available on the BenQ's web site ( Other types of documents may be available upon requests. BenQ's customer service provides answers and assistance to all our customers through phone calls, facsimiles, s, or web sites. Regulatory Statements 41
42 FCC Statements Federal Communications Commission (FCC) Notice (U.S. Only) WARNING: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference received including interference that may cause undesired operation. Instructions to Users: This equipment complies with the requirements of FCC (Federal Communication Commission) equipment provided that following conditions are met. 1. Power cable: Shielded power cable must be used. 2. Video inputs: The input signal amplitude must not exceed the specified level. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. CE DOC DECLARATION OF CONFORMITY This device complies with the requirements set out in the Council Directives on the Approximation of the Laws of the Member States relating Electromagnetic Compatibility (2004/108/EC), Low Voltage Directive (2006/95/EC), the Restriction of The Use of Certain Hazardous Substances in Electrical And Electronic Equipment Directive (2002/95/EC), Turkish EEE Directive, Commission Regulation (EC) No 1275/2008 implementing Directive 2005/32/EC of the European Parliament and of the Council with regard to ecodesign requirements for standby and off mode electric power consumption of electrical and electronic household and office equipment, and the Directive 2009/125/EC of the European parliament and of the council establishing a framework for the setting of ecodesign requirements for energy-related products. 42 Regulatory Statements
43 VCCI (CLASS B) この 装 置 は クラス B 情 報 技 術 装 置 です この 装 置 は 家 庭 環 境 で 使 用 することを 目 的 としていますが この 装 置 がラジオやテ レビジョン 受 信 機 に 近 接 して 使 用 されると 受 信 障 害 を 引 き 起 こすことがあります 取 扱 説 明 書 に 従 って 正 しい 取 り 扱 いをしてください JIS C 0950 VCCI-B 日 本 工 業 規 格 番 号 JIS C 0950( 通 称 :J-Moss)は 包 装 箱 ( 外 箱 ) カタログ 類 ( 取 扱 説 明 書 印 刷 物 ウェブサイトなど)へ 表 示 する 方 法 について 規 定 した 電 気 電 子 機 器 の 日 本 工 業 規 格 です 対 象 となる 特 定 の 化 学 物 質 は 下 記 となります 特 定 の 化 学 物 質 : 鉛 (Pb) 水 銀 (Hg) カドミウム(Cd) 六 価 クロム(Cr(VI)) ポリ プロモフェニル(PBBs) ポリプロモジフェニルエーテル(PBDEs)の 6 物 質 で 当 該 化 学 物 質 の 含 有 状 況 により 次 の 2 種 類 の 表 示 マークが 存 在 します 当 該 化 学 物 質 が 指 定 の 含 有 基 値 を 超 えている 場 合 の 製 品 に 付 与 するマーク 含 有 マーク 当 該 化 学 物 質 が 含 有 マークの 除 外 事 項 を 除 き 指 定 の 含 有 基 準 値 以 下 である 製 品 に メーカーが 任 意 で 表 示 することが 出 来 る マーク グリーンマーク 弊 社 環 境 活 動 に 関 します 情 報 をご 確 認 いただく 場 合 は をご 参 照 くだ さい 製 品 情 報 につきましては よりご 確 認 ください 日 本 工 業 規 格 番 号 JIS C 0950 ( 通 称 :J-MOSS) に 関 します 情 報 は JEITA の Web サイト をご 参 照 下 さい Japanese Industrial Standards No. JIS C 0950 (J-Moss) is a Japanese industrial standard of electrical and electronic equipment to mark the presence of the specific chemical substances on carton, catalog (user manual, printed materials, website etc.). The specific chemical substances are listed as below. The specific chemical substances: lead (Pb), mercury (Hg), cadmium (Cd), hexavalent chromium (Cr(VI)), polybrominated biphenyls (PBBs), and polybrominated diphenyl ethers (PBDEs). Regulatory Statements 43
