1 NIBE Poistoilma UUDEN SUKUPOLVEN LÄMPÖPUMPUT

2 +

3 MIKSI PUHALTAA ENERGIAA ULOS KUN VOIT OTTAA SEN TALTEEN? Poistoilmalämpöpumppu on periaatteessa energiankierrätysjärjestelmä. Se kerää energiaa lämpimästä sisäilmasta, joka poistuu talosta ilmanvaihtojärjestelmän kautta käyttäen energiaa tuloilman, tilojen ja käyttöveden lämmittämiseen. Jos olet rakentamassa uutta taloa tai rakennuttamassa asuntoja, nyt on täydellinen hetki sijoittaa NIBEn energiatehokkaisiin lämmitysjärjestelmiin. NIBE poistoilmalämpöpumppu laskee talosi lämmityskustannuksia 30-50%. Se tarjoaa myös turvallisen, huolettoman ja ympäristöystävällisen lämmitysratkaisun. NIBEllä on etunaan 30 vuoden kokemus ja reilu tekninen etumatka. Näin ollen voit olla varma että NIBE lämpöpumppu on sijoitus johon et tule pettymään! NIBE POISTOILMA 3

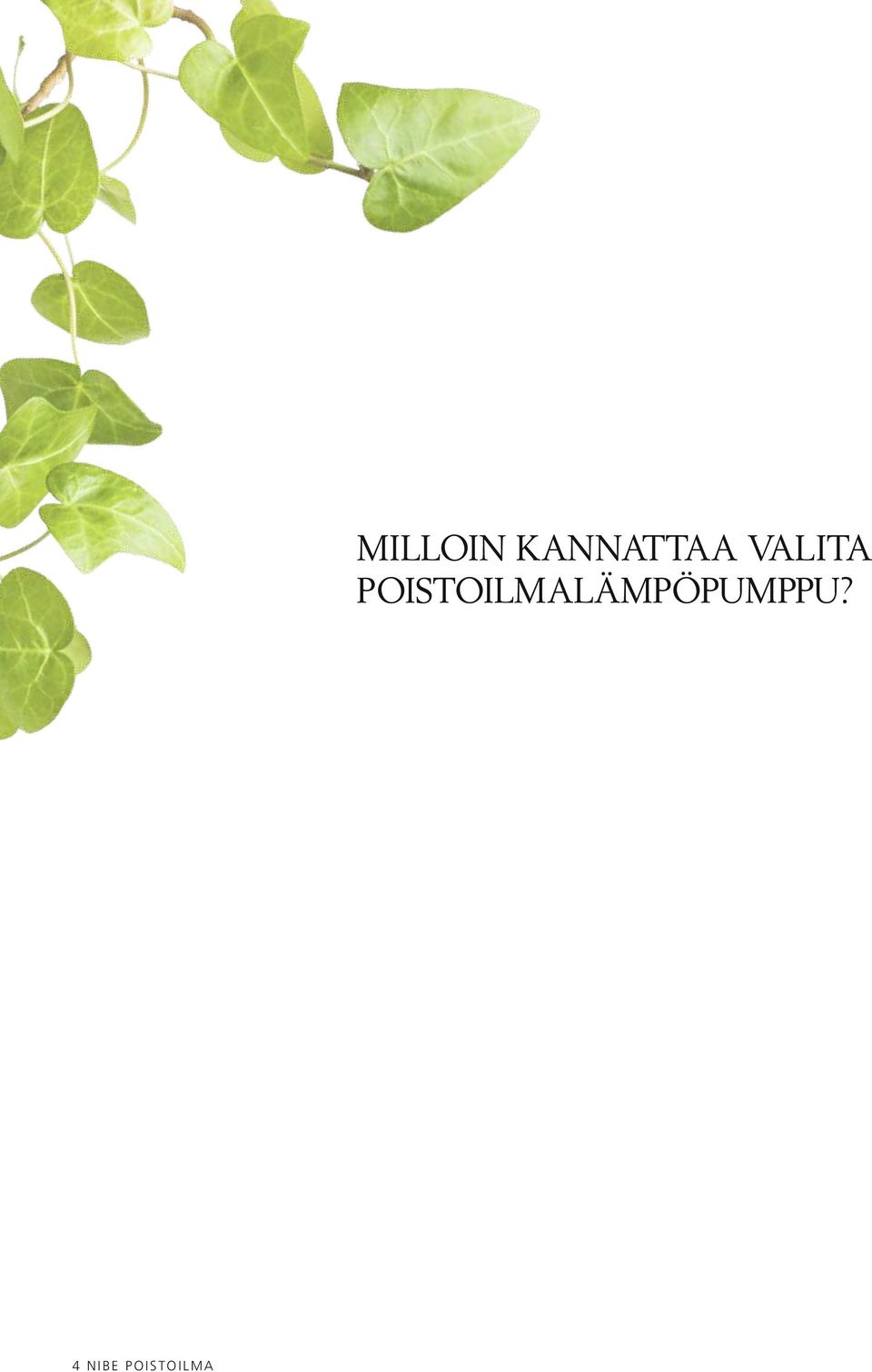

4 4 NIBE POISTOILMA MILLOIN KANNATTAA VALITA POISTOILMALÄMPÖPUMPPU?

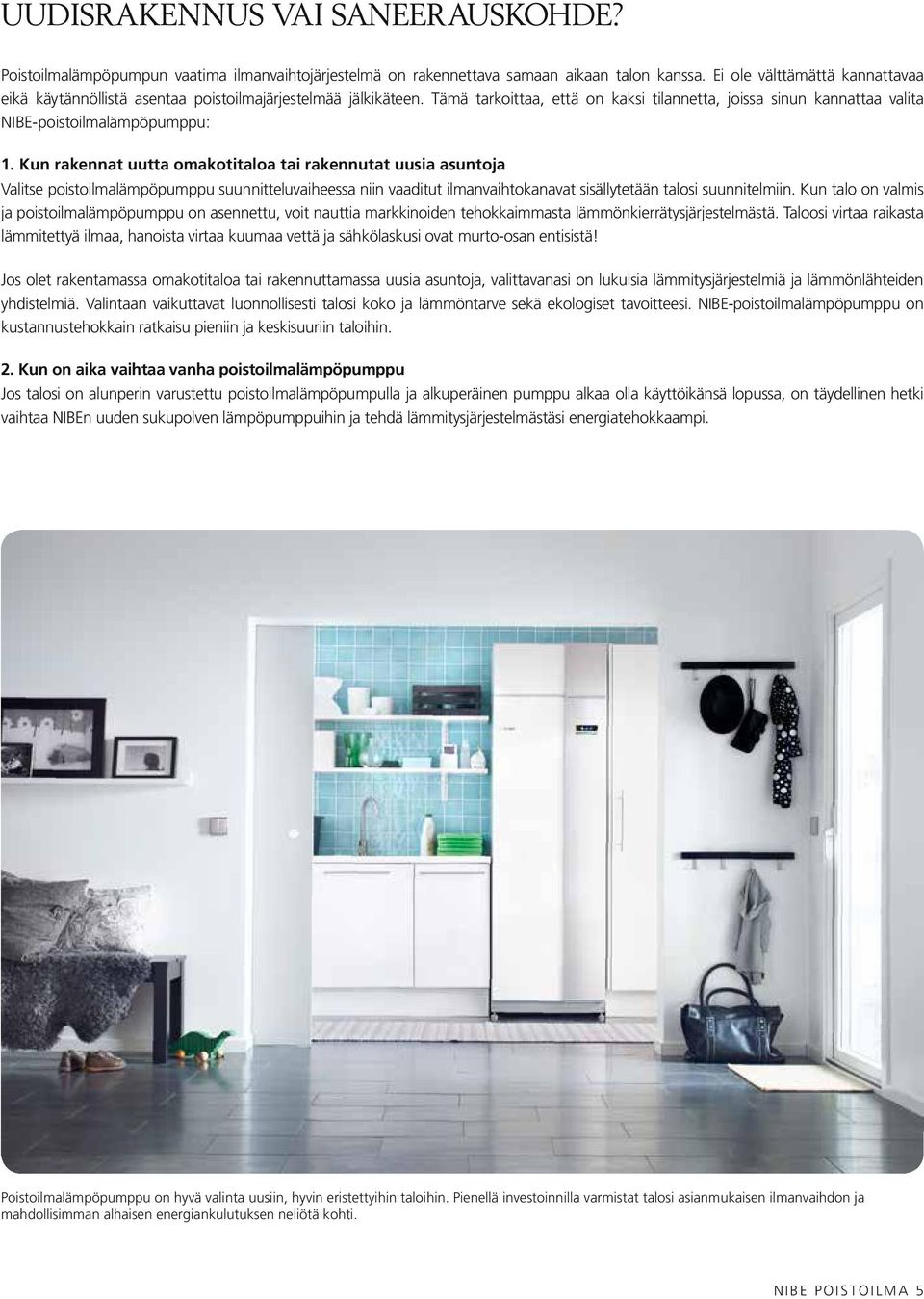

5 UUDISRAKENNUS VAI SANEERAUSKOHDE? Poistoilmalämpöpumpun vaatima ilmanvaihtojärjestelmä on rakennettava samaan aikaan talon kanssa. Ei ole välttämättä kannattavaa eikä käytännöllistä asentaa poistoilmajärjestelmää jälkikäteen. Tämä tarkoittaa, että on kaksi tilannetta, joissa sinun kannattaa valita NIBE-poistoilmalämpöpumppu: 1. Kun rakennat uutta omakotitaloa tai rakennutat uusia asuntoja Valitse poistoilmalämpöpumppu suunnitteluvaiheessa niin vaaditut ilmanvaihtokanavat sisällytetään talosi suunnitelmiin. Kun talo on valmis ja poistoilmalämpöpumppu on asennettu, voit nauttia markkinoiden tehokkaimmasta lämmönkierrätysjärjestelmästä. Taloosi virtaa raikasta lämmitettyä ilmaa, hanoista virtaa kuumaa vettä ja sähkölaskusi ovat murto-osan entisistä! Jos olet rakentamassa omakotitaloa tai rakennuttamassa uusia asuntoja, valittavanasi on lukuisia lämmitysjärjestelmiä ja lämmönlähteiden yhdistelmiä. Valintaan vaikuttavat luonnollisesti talosi koko ja lämmöntarve sekä ekologiset tavoitteesi. NIBE-poistoilmalämpöpumppu on kustannustehokkain ratkaisu pieniin ja keskisuuriin taloihin. 2. Kun on aika vaihtaa vanha poistoilmalämpöpumppu Jos talosi on alunperin varustettu poistoilmalämpöpumpulla ja alkuperäinen pumppu alkaa olla käyttöikänsä lopussa, on täydellinen hetki vaihtaa NIBEn uuden sukupolven lämpöpumppuihin ja tehdä lämmitysjärjestelmästäsi energiatehokkaampi. Poistoilmalämpöpumppu on hyvä valinta uusiin, hyvin eristettyihin taloihin. Pienellä investoinnilla varmistat talosi asianmukaisen ilmanvaihdon ja mahdollisimman alhaisen energiankulutuksen neliötä kohti. NIBE POISTOILMA 5

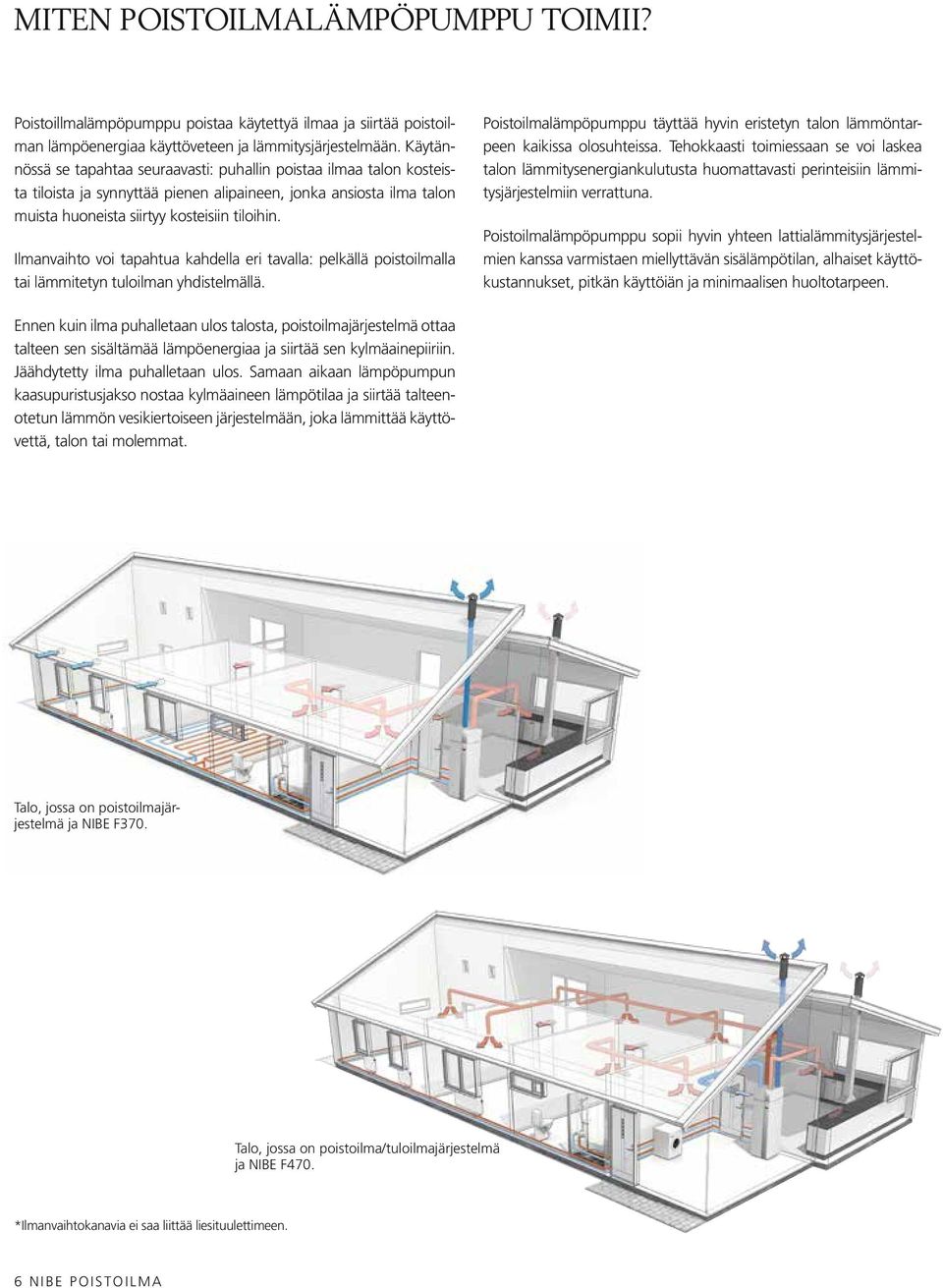

6 MITEN POISTOILMALÄMPÖPUMPPU TOIMII? Poistoillmalämpöpumppu poistaa käytettyä ilmaa ja siirtää poistoilman lämpöenergiaa käyttöveteen ja lämmitysjärjestelmään. Käytännössä se tapahtaa seuraavasti: puhallin poistaa ilmaa talon kosteista tiloista ja synnyttää pienen alipaineen, jonka ansiosta ilma talon muista huoneista siirtyy kosteisiin tiloihin. Ilmanvaihto voi tapahtua kahdella eri tavalla: pelkällä poistoilmalla tai lämmitetyn tuloilman yhdistelmällä. Poistoilmalämpöpumppu täyttää hyvin eristetyn talon lämmöntarpeen kaikissa olosuhteissa. Tehokkaasti toimiessaan se voi laskea talon lämmitysenergiankulutusta huomattavasti perinteisiin lämmitysjärjestelmiin verrattuna. Poistoilmalämpöpumppu sopii hyvin yhteen lattialämmitysjärjestelmien kanssa varmistaen miellyttävän sisälämpötilan, alhaiset käyttökustannukset, pitkän käyttöiän ja minimaalisen huoltotarpeen. Ennen kuin ilma puhalletaan ulos talosta, poistoilmajärjestelmä ottaa talteen sen sisältämää lämpöenergiaa ja siirtää sen kylmäainepiiriin. Jäähdytetty ilma puhalletaan ulos. Samaan aikaan lämpöpumpun kaasupuristusjakso nostaa kylmäaineen lämpötilaa ja siirtää talteenotetun lämmön vesikiertoiseen järjestelmään, joka lämmittää käyttövettä, talon tai molemmat. Talo, jossa on poistoilmajärjestelmä ja NIBE F370. Talo, jossa on poistoilma/tuloilmajärjestelmä ja NIBE F470. *Ilmanvaihtokanavia ei saa liittää liesituulettimeen. 6 NIBE POISTOILMA

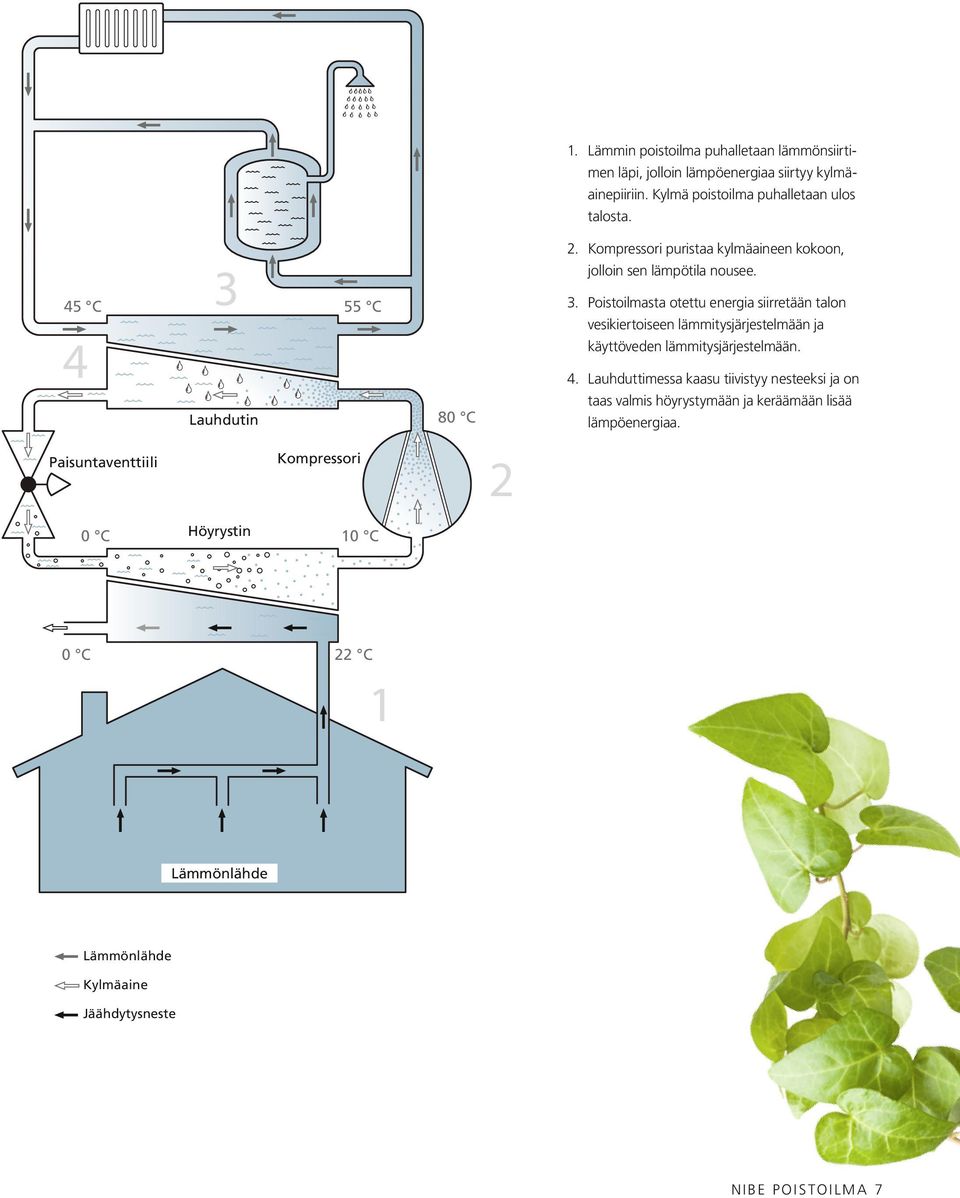

7 1. Lämmin poistoilma puhalletaan lämmönsiirtimen läpi, jolloin lämpöenergiaa siirtyy kylmäainepiiriin. Kylmä poistoilma puhalletaan ulos talosta. 80 C 2 45 C 4 Expansion Paisuntaventtiili Valve 3 Condenser Lauhdutin 55 C 45 C 4 Kompressori Compressor 3 80 C 2 2. Kompressori puristaa kylmäaineen kokoon, jolloin sen lämpötila nousee. 3. Poistoilmasta otettu energia siirretään talon vesikiertoiseen lämmitysjärjestelmään ja käyttöveden lämmitysjärjestelmään. 4. Lauhduttimessa kaasu tiivistyy nesteeksi ja on taas valmis höyrystymään ja keräämään lisää lämpöenergiaa. 55 C 45 C C Höyrystin Evaporator 10 C Kondensor 80 C Kond Expansionsventil Kompressor 2 Expansionsventil 0 C 0 C 22 C 1 Förångare 10 C 0 C Förå 0 C 22 C 1 0 C Lämmönlähde Heat source Lämmönlähde Heat carrier Heat carrier Kylmäaine Refrigerant Jäähdytysneste Cooling medium Värmekälla Refrigerant Cooling medium Värm Värmebärare Köldmedium NIBE POISTOILMA 7 Värmebärare Köldmedium

8 MILLOIN KANNATTAA VALITA NIBE POISTOILMALÄMPÖPUMPPU? NIBE on poistoilmalämpöpumppujen markkinajohtaja. Siitä lähtien kun NIBE 30 vuotta sitten alkoi valmistaa lämpöpumppuja, olemme keränneet runsaasti kokemusta ja vertaansa vailla olevan tuotevalikoiman. Uuden sukupolven poistoilmalämpöpumput vievät NIBEn uraauurtavan teknologian askeleen pidemmälle. Pystymme nyt tarjoamaan suorituskykytason, joka takaa turvallisen toiminnan ja huikeat säästöt sekä lämmityskustannuksista että ympäristöstä puhuttaessa. 8 NIBE POISTOILMA

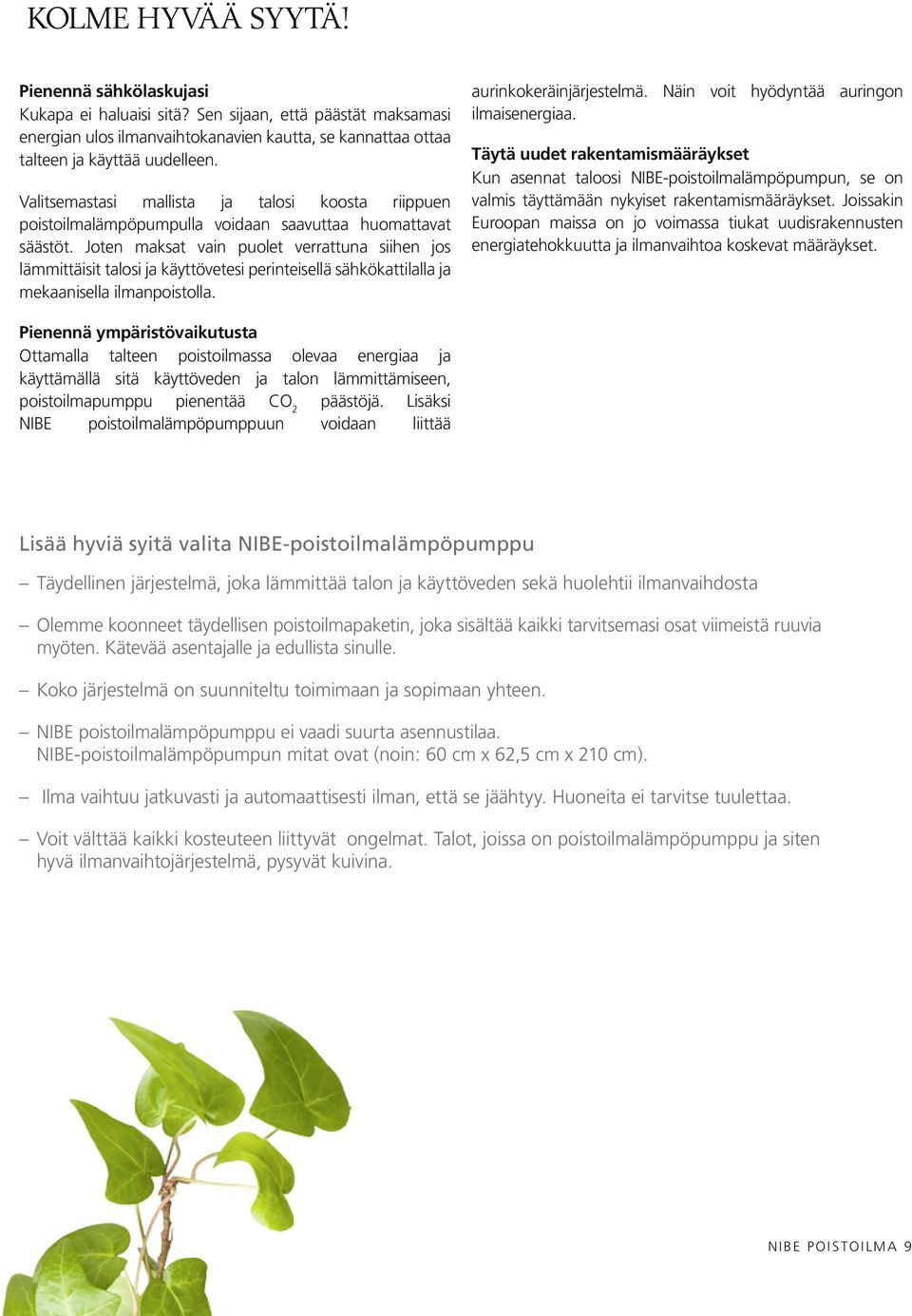

9 KOLME HYVÄÄ SYYTÄ! Pienennä sähkölaskujasi Kukapa ei haluaisi sitä? Sen sijaan, että päästät maksamasi energian ulos ilmanvaihtokanavien kautta, se kannattaa ottaa talteen ja käyttää uudelleen. Valitsemastasi mallista ja talosi koosta riippuen poistoilmalämpöpumpulla voidaan saavuttaa huomattavat säästöt. Joten maksat vain puolet verrattuna siihen jos lämmittäisit talosi ja käyttövetesi perinteisellä sähkökattilalla ja mekaanisella ilmanpoistolla. aurinkokeräinjärjestelmä. Näin voit hyödyntää auringon ilmaisenergiaa. Täytä uudet rakentamismääräykset Kun asennat taloosi NIBE-poistoilmalämpöpumpun, se on valmis täyttämään nykyiset rakentamismääräykset. Joissakin Euroopan maissa on jo voimassa tiukat uudisrakennusten energiatehokkuutta ja ilmanvaihtoa koskevat määräykset. Pienennä ympäristövaikutusta Ottamalla talteen poistoilmassa olevaa energiaa ja käyttämällä sitä käyttöveden ja talon lämmittämiseen, poistoilmapumppu pienentää CO 2 päästöjä. Lisäksi NIBE poistoilmalämpöpumppuun voidaan liittää Lisää hyviä syitä valita NIBE-poistoilmalämpöpumppu Täydellinen järjestelmä, joka lämmittää talon ja käyttöveden sekä huolehtii ilmanvaihdosta Olemme koonneet täydellisen poistoilmapaketin, joka sisältää kaikki tarvitsemasi osat viimeistä ruuvia myöten. Kätevää asentajalle ja edullista sinulle. Koko järjestelmä on suunniteltu toimimaan ja sopimaan yhteen. NIBE poistoilmalämpöpumppu ei vaadi suurta asennustilaa. NIBE-poistoilmalämpöpumpun mitat ovat (noin: 60 cm x 62,5 cm x 210 cm). Ilma vaihtuu jatkuvasti ja automaattisesti ilman, että se jäähtyy. Huoneita ei tarvitse tuulettaa. Voit välttää kaikki kosteuteen liittyvät ongelmat. Talot, joissa on poistoilmalämpöpumppu ja siten hyvä ilmanvaihtojärjestelmä, pysyvät kuivina. NIBE POISTOILMA 9

10 NIBE-poistoilmalämpöpumppu asennettuna kotiisi Tällä sivulla näytetään osa monista eduista, jotka saat asentamalla poistoilmalämpöpumpun kotiisi. Lämpöpumppumalleissa on eroja. Katso mallikohtaiset toiminnot sivuilta Kolme toimintoa yhdessä: LÄMMITYS, KÄYTTÖVESI JA ILMASTOINTI NIBE-poistoilmalämpöpumppua käytettäessä kaikki toiminnot ovat käytössä. Lämmön vesikiertoinen jakelu tapahtuu pattereiden ja/tai lattialämmitysjärjestelmän avulla. Huomaamaton: KAIKKI TEKNISET ASENNUKSET SISÄTILOISSA Koska koko laitteisto asennetaan sisätiloihin, tontin ominaisuuksia ei siis tarvitse huomioida, kun valitset poistoilmalämpöpumpun uuteen kotiisi. Hillitty muotoilu: HILLITTY ULKONÄKÖ SOPII USEIMPIIN YMPÄRISTÖIHIN Hillitty ulkonäkö mahdollistaa poistoilmalämpöpumpun sijoittamisen kodinhoitohuoneeseen. Suosittelemme kuitenkin laitteen sijoittamista talon tekniseen tilaan. Ulkolämpötilan anturi: MINIMOI HÄVIKIN JA VARMISTAA LÄMPÖPUMPUN TALOUDELLISEN TOIMINNAN Talon ulkoseinään kiinnitetty anturi ilmoittaa ulkolämpötilan lämpöpumpulle, jotta se voi säätää lämmitystehoa tarpeen mukaan. Yhteensopivuus: HELPPO LIITTÄÄ MUIHIN LÄMMÖNLÄHTEISIIN Kun tarvitset lisälämmönlähdettä, NIBE-poistoilmalämpöpumppu voidaan liittää esim. ilmavesilämpöpumppuun tai aurinkokeräinjärjestelmään. 10 NIBE POISTOILMA

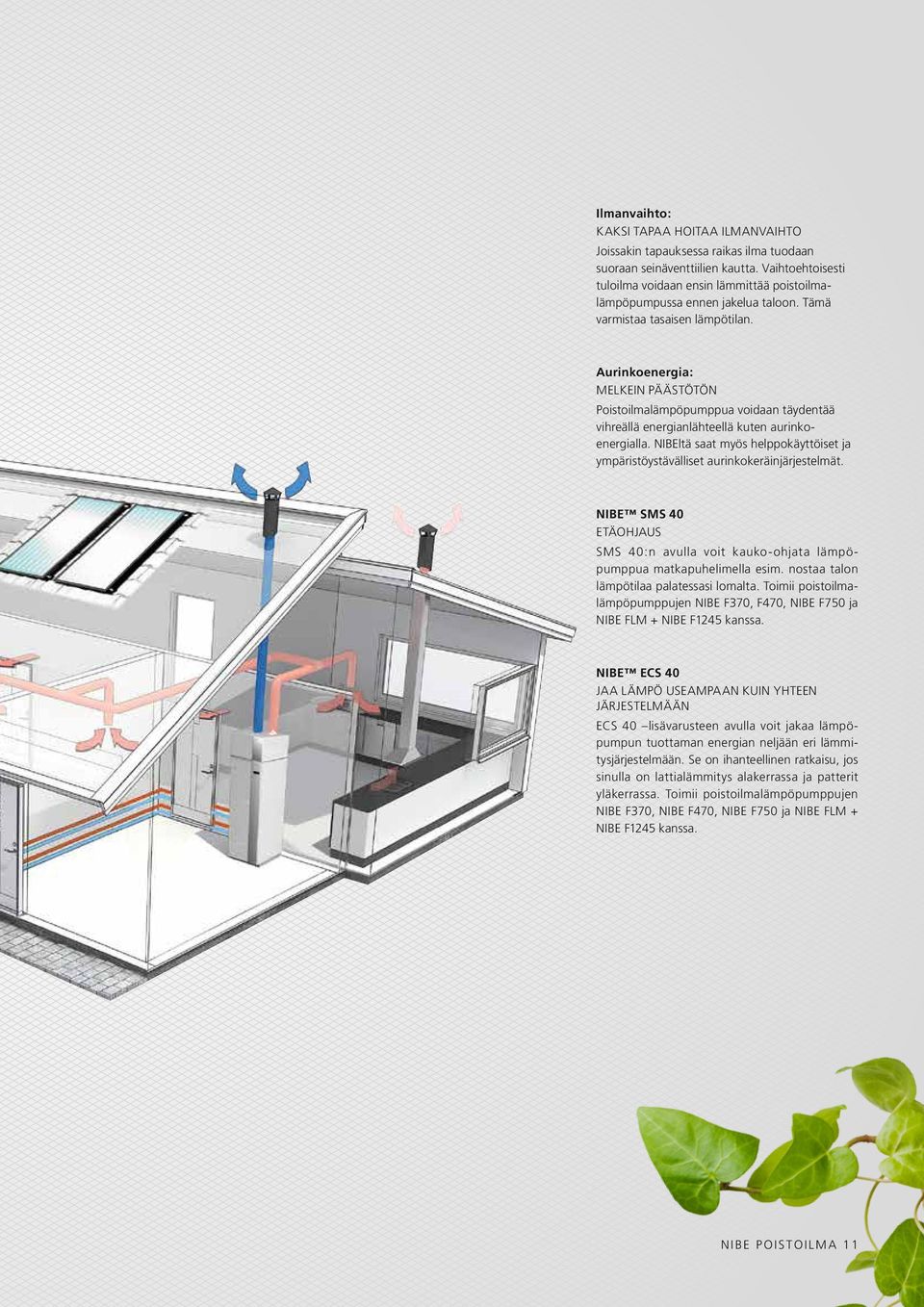

11 Ilmanvaihto: KAKSI TAPAA HOITAA ILMANVAIHTO Joissakin tapauksessa raikas ilma tuodaan suoraan seinäventtiilien kautta. Vaihtoehtoisesti tuloilma voidaan ensin lämmittää poistoilmalämpöpumpussa ennen jakelua taloon. Tämä varmistaa tasaisen lämpötilan. Aurinkoenergia: MELKEIN PÄÄSTÖTÖN Poistoilmalämpöpumppua voidaan täydentää vihreällä energianlähteellä kuten aurinkoenergialla. NIBEltä saat myös helppokäyttöiset ja ympäristöystävälliset aurinkokeräinjärjestelmät. NIBE SMS 40 ETÄOHJAUS SMS 40:n avulla voit kauko-ohjata lämpöpumppua matkapuhelimella esim. nostaa talon lämpötilaa palatessasi lomalta. Toimii poistoilmalämpöpumppujen NIBE F370, F470, NIBE F750 ja NIBE FLM + NIBE F1245 kanssa. NIBE ECS 40 JAA LÄMPÖ USEAMPAAN KUIN YHTEEN JÄRJESTELMÄÄN ECS 40 lisävarusteen avulla voit jakaa lämpöpumpun tuottaman energian neljään eri lämmitysjärjestelmään. Se on ihanteellinen ratkaisu, jos sinulla on lattialämmitys alakerrassa ja patterit yläkerrassa. Toimii poistoilmalämpöpumppujen NIBE F370, NIBE F470, NIBE F750 ja NIBE FLM + NIBE F1245 kanssa. NIBE POISTOILMA 11

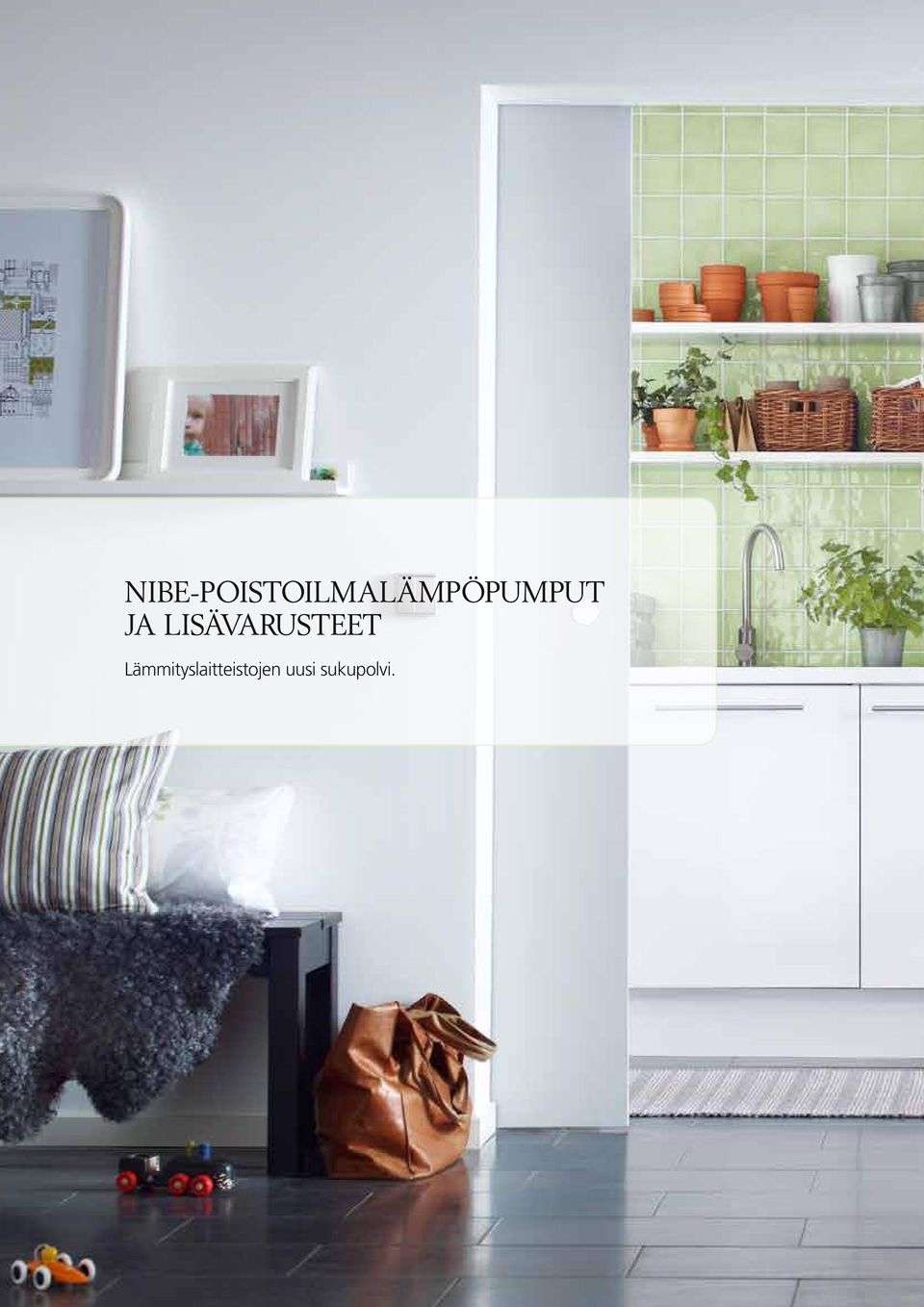

12 NIBE-POISTOILMALÄMPÖPUMPUT JA LISÄVARUSTEET Lämmityslaitteistojen uusi sukupolvi.

13

14 UUDEN SUKUPOLVEN POISTOILMA- LÄMPÖPUMPUT NIBE on kehittänyt lämpöpumpputeknologiaa vuosien ajan. Tämän työn hedelmänä on syntynyt edistyksellisiä, energiatehokkaita tuotteita. Tiedostamme, että asiakkaamme haluavat helppoja ja tehokkaita järjestelmiä, jotka ovat käytännössä plug & play - tyyppisiä. Joten samalla kun tuotteemme ovat yhä edistyksellisempiä, olemme myös tehneet niistä helpommin asennettavia ja käytettäviä Suurempi teho Uuden sukupolven poistoilmalämpöpumput on suunniteltu liitettäväksi lämmityspatteri-, puhallinkonvektori- tai lattialämmitysjärjestelmiin. Ne tarjoavat hämmästyttävän suuria säästöjä ja suuria ympäristöhyötyjä. Ne laskevat energiankulutustasi jopa enemmän kuin vanhemmat mallit. Suurempi teho alentaa CO 2 -päästöjä ja energiakustannuksia, joten siitä hyötyvät sekä lompakkosi että ympäristö! Värinäyttö Uuden sukupolven lämpöpumppujen esittelyn myötä käyttäjäystävällisyys on noussut täysin uudelle tasolle. Tilatiedot, toimintaaika ja lämpöpumpun lämpötilat näytetään suurella ja selkeällä värinäytöllä. Helppokäyttöisen ohjauslaitteiston avulla käyttäjä saa parhaan hyödyn lämpöpumpusta ja voi pitää sisälämpötilan kaiken aikaa miellyttävänä. Käytön helppous Kaikkiin lämpöpumppuihin sisältyy integroitu lämminvesivaraaja, joka lämmittää tehokkaasti käyttöveden ja jossa on paksu Neopore-eristekerros hävikin minimoimiseksi. Voit säästää vielä enemmän energiaa ohjelmoimalla lämpöpumppusi tuottamaan eri määrä lämpöä päivittäisellä, viikoittaisella tai pidemmällä jaksolla. Käyttäjäystävällisyys Uuden sukupolven lämpöpumpuissa on selkeä käyttöliittymä, josta on hyötyä sekä loppukäyttäjälle että asentajalle. Esimerkiksi automaattisesti käynnistyvä opas ohjaa sinut käyttöönottoprosessin läpi nopeasti ja oikein. Järjestelmässä on myös ohjetoiminto, josta saat lisää tietoa eri toiminnoista sekä hälytys, joka ilmoittaa ongelmat ja miten ne voi ratkaista. USB-porttien ansiosta ohjelmapäivitykset ja lataukset sujuvat helposti ja nopeasti. Lisäksi uuden sukupolven poistoilmalämpöpumput ovat erittäin hiljaisia. NIBEn uuden sukupolven lämpöpumpuissa on suuri, helppolukuinen näyttö. 14 NIBE POISTOILMA

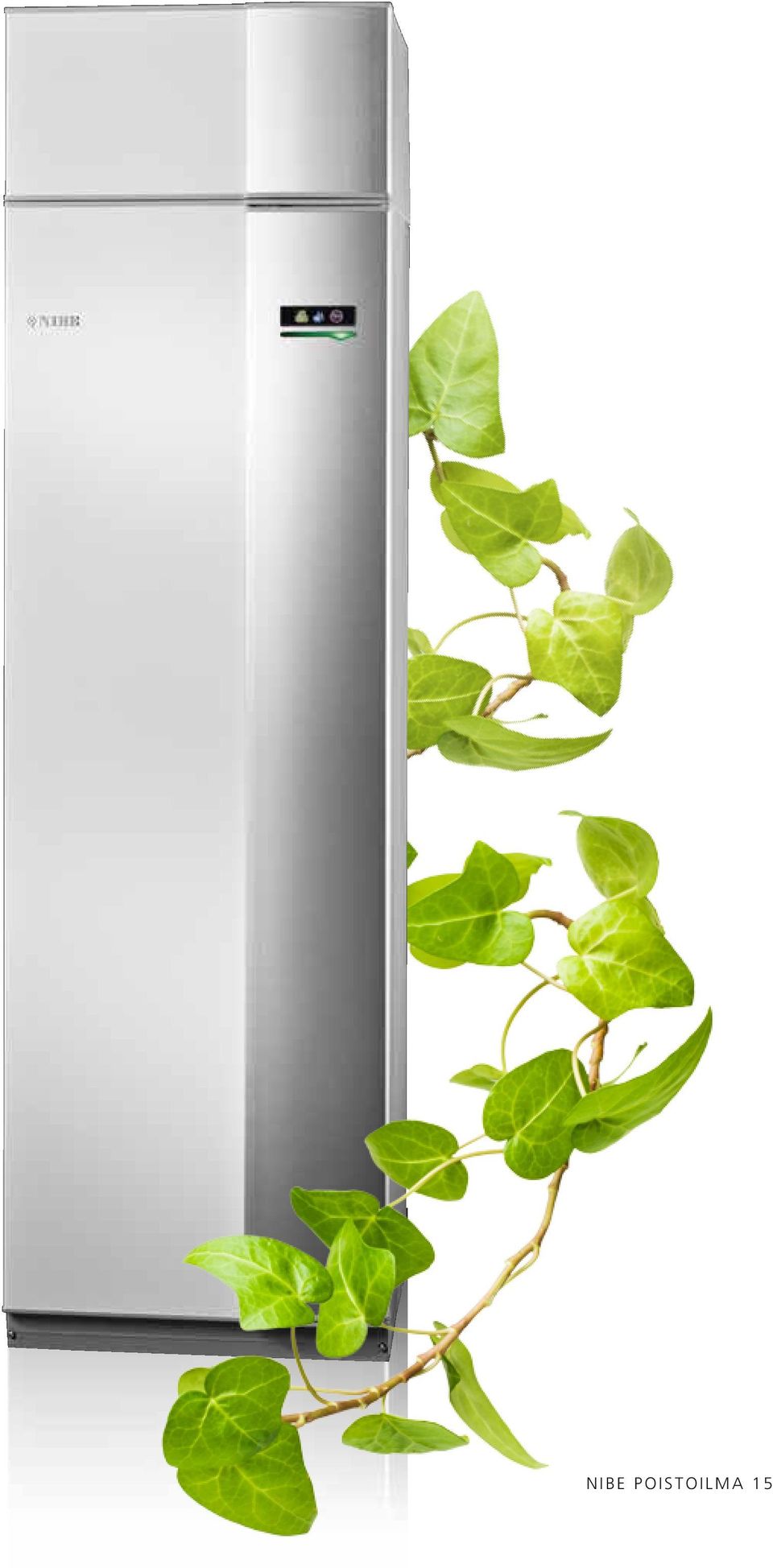

15 NIBE POISTOILMA 15

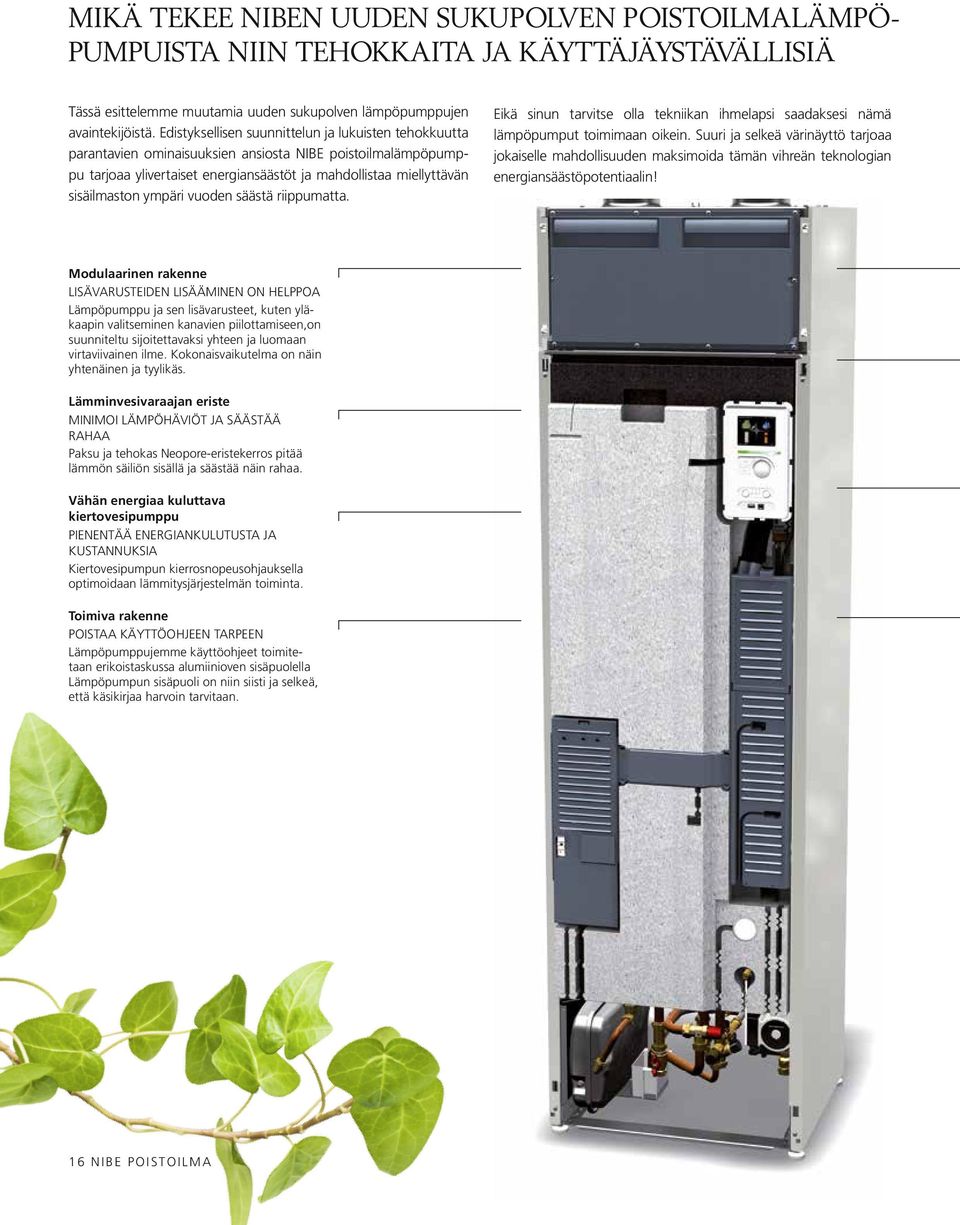

16 MIKÄ TEKEE NIBEN UUDEN SUKUPOLVEN POISTOILMALÄMPÖ- PUMPUISTA NIIN TEHOKKAITA JA KÄYTTÄJÄYSTÄVÄLLISIÄ Tässä esittelemme muutamia uuden sukupolven lämpöpumppujen avaintekijöistä. Edistyksellisen suunnittelun ja lukuisten tehokkuutta parantavien ominaisuuksien ansiosta NIBE poistoilmalämpöpumppu tarjoaa ylivertaiset energiansäästöt ja mahdollistaa miellyttävän sisäilmaston ympäri vuoden säästä riippumatta. Eikä sinun tarvitse olla tekniikan ihmelapsi saadaksesi nämä lämpöpumput toimimaan oikein. Suuri ja selkeä värinäyttö tarjoaa jokaiselle mahdollisuuden maksimoida tämän vihreän teknologian energiansäästöpotentiaalin! Modulaarinen rakenne LISÄVARUSTEIDEN LISÄÄMINEN ON HELPPOA Lämpöpumppu ja sen lisävarusteet, kuten yläkaapin valitseminen kanavien piilottamiseen,on suunniteltu sijoitettavaksi yhteen ja luomaan virtaviivainen ilme. Kokonaisvaikutelma on näin yhtenäinen ja tyylikäs. Lämminvesivaraajan eriste MINIMOI LÄMPÖHÄVIÖT JA SÄÄSTÄÄ RAHAA Paksu ja tehokas Neopore-eristekerros pitää lämmön säiliön sisällä ja säästää näin rahaa. Vähän energiaa kuluttava kiertovesipumppu PIENENTÄÄ ENERGIANKULUTUSTA JA KUSTANNUKSIA Kiertovesipumpun kierrosnopeusohjauksella optimoidaan lämmitysjärjestelmän toiminta. Toimiva rakenne POISTAA KÄYTTÖOHJEEN TARPEEN Lämpöpumppujemme käyttöohjeet toimitetaan erikoistaskussa alumiinioven sisäpuolella Lämpöpumpun sisäpuoli on niin siisti ja selkeä, että käsikirjaa harvoin tarvitaan. 16 NIBE POISTOILMA

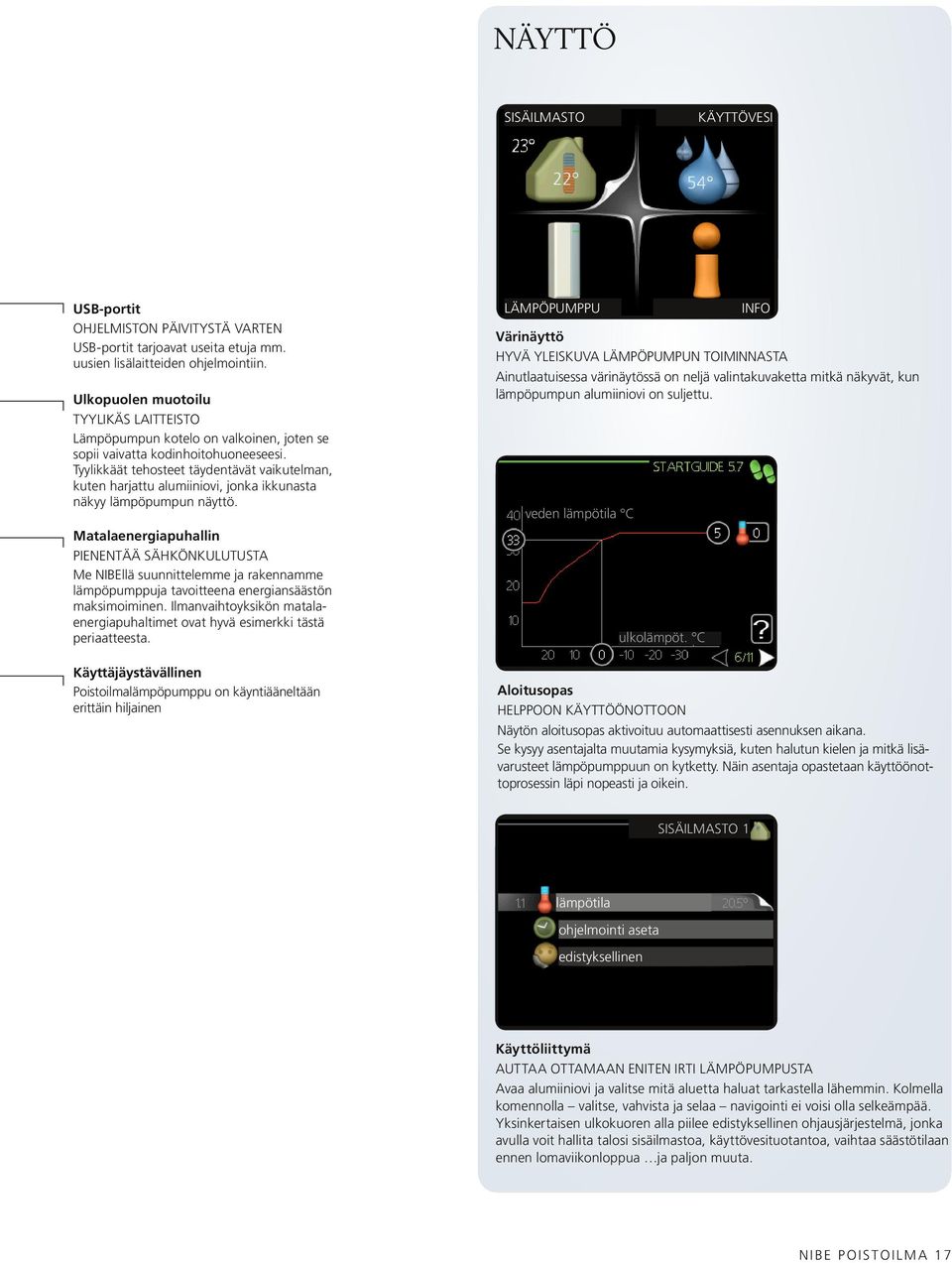

17 NÄYTTÖ SISÄILMASTO KÄYTTÖVESI USB-portit OHJELMISTON PÄIVITYSTÄ VARTEN USB-portit tarjoavat useita etuja mm. uusien lisälaitteiden ohjelmointiin. Ulkopuolen muotoilu TYYLIKÄS LAITTEISTO Lämpöpumpun kotelo on valkoinen, joten se sopii vaivatta kodinhoitohuoneeseesi. Tyylikkäät tehosteet täydentävät vaikutelman, kuten harjattu alumiiniovi, jonka ikkunasta näkyy lämpöpumpun näyttö. Matalaenergiapuhallin PIENENTÄÄ SÄHKÖNKULUTUSTA Me NIBEllä suunnittelemme ja rakennamme lämpöpumppuja tavoitteena energiansäästön maksimoiminen. Ilmanvaihtoyksikön matalaenergiapuhaltimet ovat hyvä esimerkki tästä periaatteesta. Käyttäjäystävällinen Poistoilmalämpöpumppu on käyntiääneltään erittäin hiljainen LÄMPÖPUMPPU INFO Värinäyttö HYVÄ YLEISKUVA LÄMPÖPUMPUN TOIMINNASTA Ainutlaatuisessa värinäytössä on neljä valintakuvaketta mitkä näkyvät, kun lämpöpumpun alumiiniovi on suljettu. veden lämpötila C ulkolämpöt. C Aloitusopas HELPPOON KÄYTTÖÖNOTTOON Näytön aloitusopas aktivoituu automaattisesti asennuksen aikana. Se kysyy asentajalta muutamia kysymyksiä, kuten halutun kielen ja mitkä lisävarusteet lämpöpumppuun on kytketty. Näin asentaja opastetaan käyttöönottoprosessin läpi nopeasti ja oikein. SISÄILMASTO 1 lämpötila ohjelmointi aseta edistyksellinen Käyttöliittymä AUTTAA OTTAMAAN ENITEN IRTI LÄMPÖPUMPUSTA Avaa alumiiniovi ja valitse mitä aluetta haluat tarkastella lähemmin. Kolmella komennolla valitse, vahvista ja selaa navigointi ei voisi olla selkeämpää. Yksinkertaisen ulkokuoren alla piilee edistyksellinen ohjausjärjestelmä, jonka avulla voit hallita talosi sisäilmastoa, käyttövesituotantoa, vaihtaa säästötilaan ennen lomaviikonloppua ja paljon muuta. NIBE POISTOILMA 17

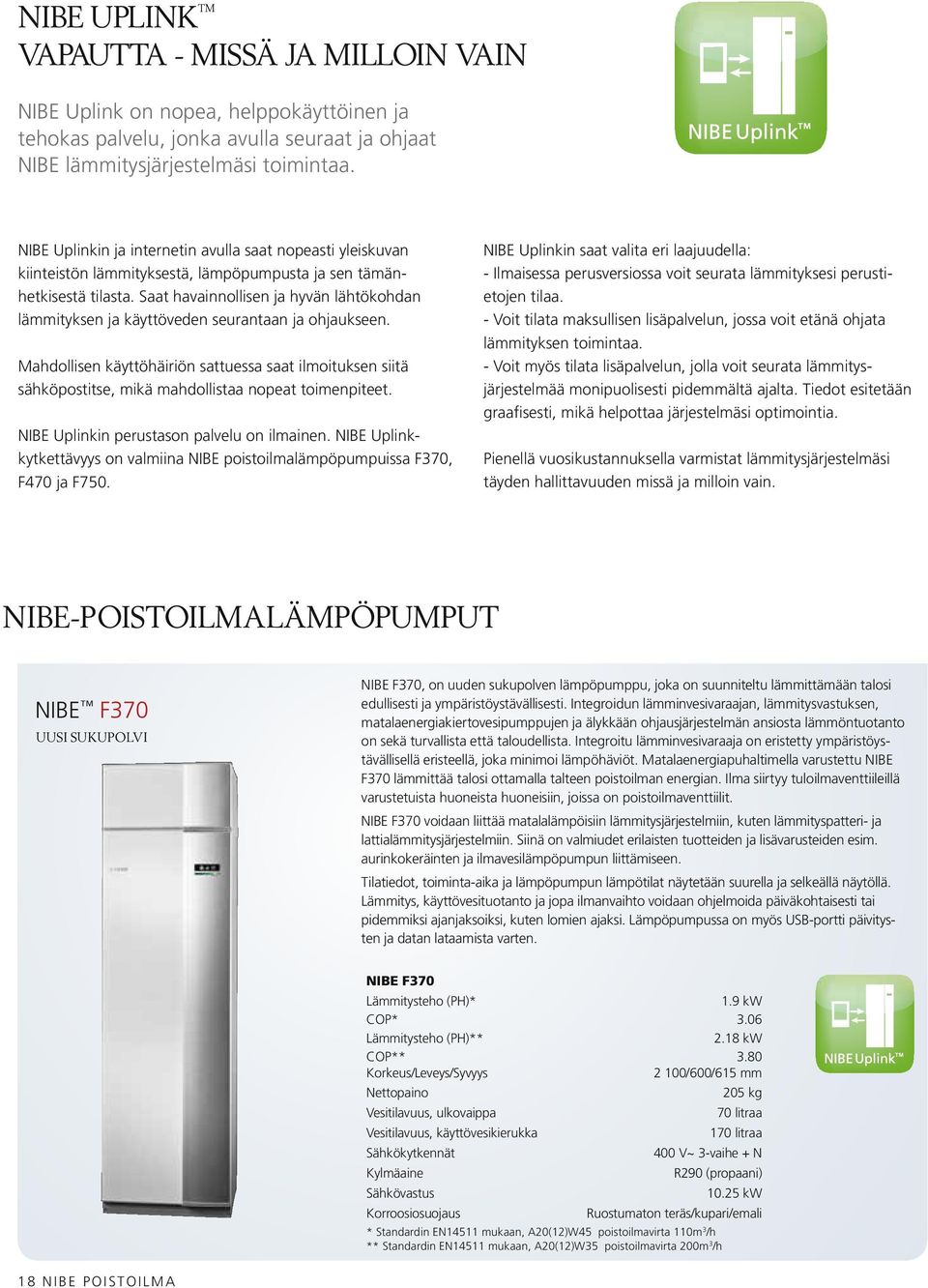

18 NIBE UPLINK VAPAUTTA - MISSÄ JA MILLOIN VAIN NIBE Uplink on nopea, helppokäyttöinen ja tehokas palvelu, jonka avulla seuraat ja ohjaat NIBE lämmitysjärjestelmäsi toimintaa. NIBE Uplinkin ja internetin avulla saat nopeasti yleiskuvan kiinteistön lämmityksestä, lämpöpumpusta ja sen tämänhetkisestä tilasta. Saat havainnollisen ja hyvän lähtökohdan lämmityksen ja käyttöveden seurantaan ja ohjaukseen. Mahdollisen käyttöhäiriön sattuessa saat ilmoituksen siitä sähköpostitse, mikä mahdollistaa nopeat toimenpiteet. NIBE Uplinkin perustason palvelu on ilmainen. NIBE Uplinkkytkettävyys on valmiina NIBE poistoilmalämpöpumpuissa F370, F470 ja F750. NIBE Uplinkin saat valita eri laajuudella: - Ilmaisessa perusversiossa voit seurata lämmityksesi perustietojen tilaa. - Voit tilata maksullisen lisäpalvelun, jossa voit etänä ohjata lämmityksen toimintaa. - Voit myös tilata lisäpalvelun, jolla voit seurata lämmitysjärjestelmää monipuolisesti pidemmältä ajalta. Tiedot esitetään graafisesti, mikä helpottaa järjestelmäsi optimointia. Pienellä vuosikustannuksella varmistat lämmitysjärjestelmäsi täyden hallittavuuden missä ja milloin vain. NIBE-POISTOILMALÄMPÖPUMPUT NIBE F370 UUSI SUKUPOLVI NIBE F370, on uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Integroidun lämminvesivaraajan, lämmitysvastuksen, matalaenergiakiertovesipumppujen ja älykkään ohjausjärjestelmän ansiosta lämmöntuotanto on sekä turvallista että taloudellista. Integroitu lämminvesivaraaja on eristetty ympäristöystävällisellä eristeellä, joka minimoi lämpöhäviöt. Matalaenergiapuhaltimella varustettu NIBE F370 lämmittää talosi ottamalla talteen poistoilman energian. Ilma siirtyy tuloilmaventtiileillä varustetuista huoneista huoneisiin, joissa on poistoilmaventtiilit. NIBE F370 voidaan liittää matalalämpöisiin lämmitysjärjestelmiin, kuten lämmityspatteri- ja lattialämmitysjärjestelmiin. Siinä on valmiudet erilaisten tuotteiden ja lisävarusteiden esim. aurinkokeräinten ja ilmavesilämpöpumpun liittämiseen. Tilatiedot, toiminta-aika ja lämpöpumpun lämpötilat näytetään suurella ja selkeällä näytöllä. Lämmitys, käyttövesituotanto ja jopa ilmanvaihto voidaan ohjelmoida päiväkohtaisesti tai pidemmiksi ajanjaksoiksi, kuten lomien ajaksi. Lämpöpumpussa on myös USB-portti päivitysten ja datan lataamista varten. NIBE F370 Lämmitysteho (PH)* 1.9 kw COP* 3.06 Lämmitysteho (PH)** 2.18 kw COP** 3.80 Korkeus/Leveys/Syvyys 2 100/600/615 mm Nettopaino 205 kg Vesitilavuus, ulkovaippa 70 litraa Vesitilavuus, käyttövesikierukka 170 litraa Sähkökytkennät 400 V~ 3-vaihe + N Kylmäaine R290 (propaani) Sähkövastus kw Korroosiosuojaus Ruostumaton teräs/kupari/emali * Standardin EN14511 mukaan, A20(12)W45 poistoilmavirta 110m 3 /h ** Standardin EN14511 mukaan, A20(12)W35 poistoilmavirta 200m 3 /h 18 NIBE POISTOILMA

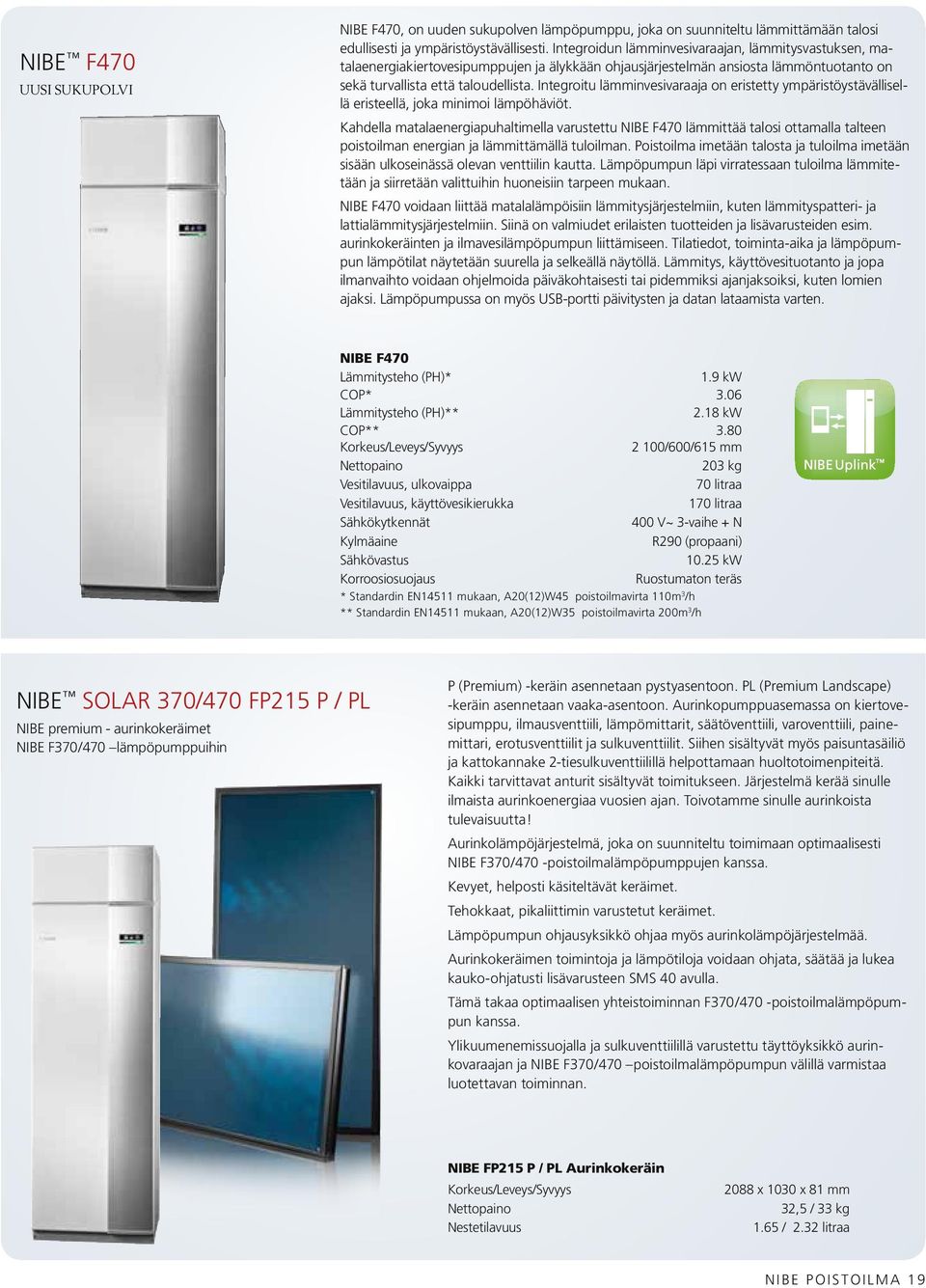

19 NIBE F470 UUSI SUKUPOLVI NIBE F470, on uuden sukupolven lämpöpumppu, joka on suunniteltu lämmittämään talosi edullisesti ja ympäristöystävällisesti. Integroidun lämminvesivaraajan, lämmitysvastuksen, matalaenergiakiertovesipumppujen ja älykkään ohjausjärjestelmän ansiosta lämmöntuotanto on sekä turvallista että taloudellista. Integroitu lämminvesivaraaja on eristetty ympäristöystävällisellä eristeellä, joka minimoi lämpöhäviöt. Kahdella matalaenergiapuhaltimella varustettu NIBE F470 lämmittää talosi ottamalla talteen poistoilman energian ja lämmittämällä tuloilman. Poistoilma imetään talosta ja tuloilma imetään sisään ulkoseinässä olevan venttiilin kautta. Lämpöpumpun läpi virratessaan tuloilma lämmitetään ja siirretään valittuihin huoneisiin tarpeen mukaan. NIBE F470 voidaan liittää matalalämpöisiin lämmitysjärjestelmiin, kuten lämmityspatteri- ja lattialämmitysjärjestelmiin. Siinä on valmiudet erilaisten tuotteiden ja lisävarusteiden esim. aurinkokeräinten ja ilmavesilämpöpumpun liittämiseen. Tilatiedot, toiminta-aika ja lämpöpumpun lämpötilat näytetään suurella ja selkeällä näytöllä. Lämmitys, käyttövesituotanto ja jopa ilmanvaihto voidaan ohjelmoida päiväkohtaisesti tai pidemmiksi ajanjaksoiksi, kuten lomien ajaksi. Lämpöpumpussa on myös USB-portti päivitysten ja datan lataamista varten. NIBE F470 Lämmitysteho (PH)* 1.9 kw COP* 3.06 Lämmitysteho (PH)** 2.18 kw COP** 3.80 Korkeus/Leveys/Syvyys 2 100/600/615 mm Nettopaino 203 kg Vesitilavuus, ulkovaippa 70 litraa Vesitilavuus, käyttövesikierukka 170 litraa Sähkökytkennät 400 V~ 3-vaihe + N Kylmäaine R290 (propaani) Sähkövastus kw Korroosiosuojaus Ruostumaton teräs * Standardin EN14511 mukaan, A20(12)W45 poistoilmavirta 110m 3 /h ** Standardin EN14511 mukaan, A20(12)W35 poistoilmavirta 200m 3 /h NIBE SOLAR 370/470 FP215 P / PL NIBE premium - aurinkokeräimet NIBE F370/470 lämpöpumppuihin P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja kattokannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE F370/470 -poistoilmalämpöpumppujen kanssa. Kevyet, helposti käsiteltävät keräimet. Tehokkaat, pikaliittimin varustetut keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. Tämä takaa optimaalisen yhteistoiminnan F370/470 -poistoilmalämpöpumpun kanssa. Ylikuumenemissuojalla ja sulkuventtiilillä varustettu täyttöyksikkö aurinkovaraajan ja NIBE F370/470 poistoilmalämpöpumpun välillä varmistaa luotettavan toiminnan. NIBE FP215 P / PL Aurinkokeräin Korkeus/Leveys/Syvyys Nettopaino Nestetilavuus 2088 x 1030 x 81 mm 32,5 / 33 kg 1.65 / 2.32 litraa NIBE POISTOILMA 19

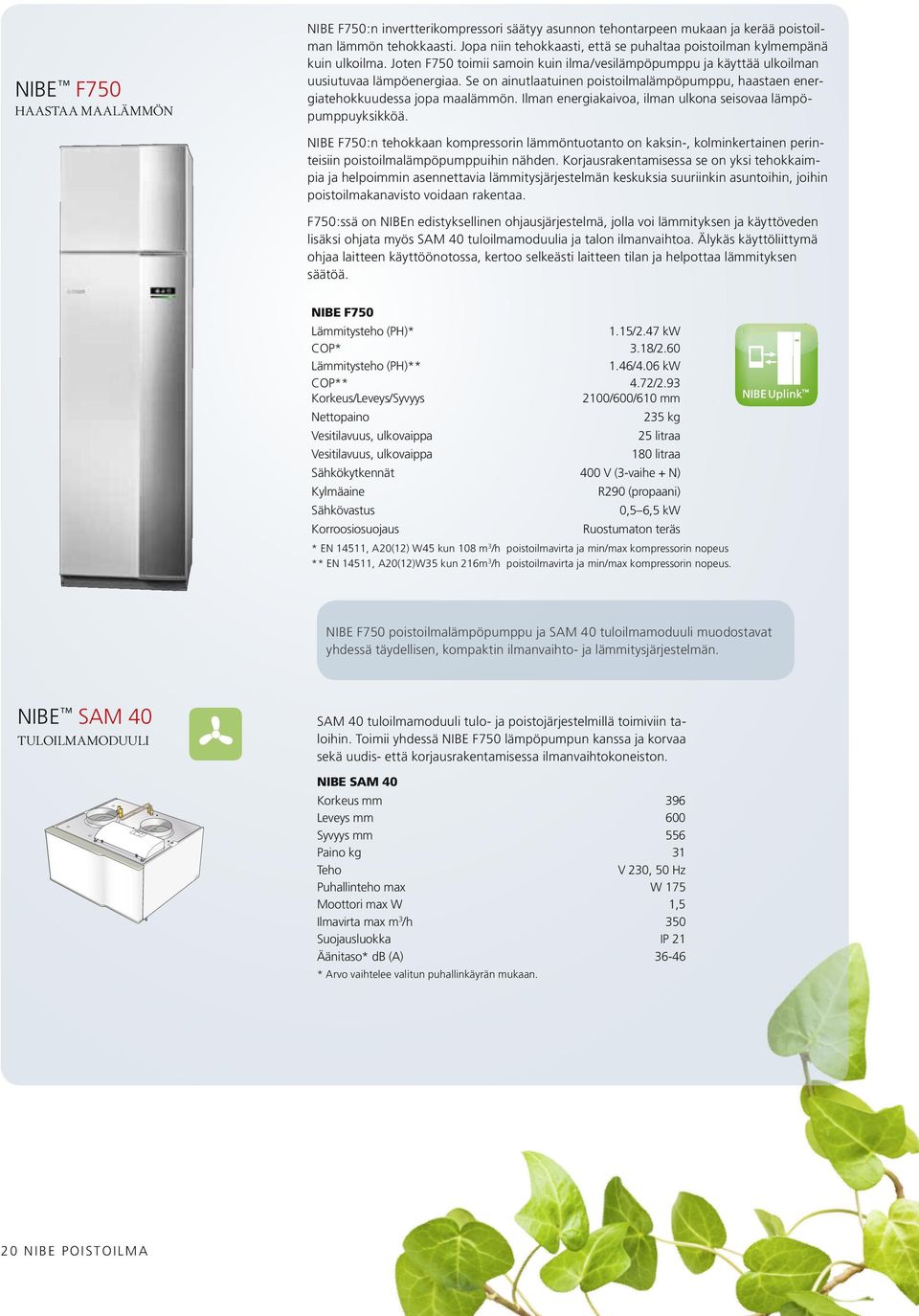

20 NIBE F750 HAASTAA MAALÄMMÖN NIBE F750:n invertterikompressori säätyy asunnon tehontarpeen mukaan ja kerää poistoilman lämmön tehokkaasti. Jopa niin tehokkaasti, että se puhaltaa poistoilman kylmempänä kuin ulkoilma. Joten F750 toimii samoin kuin ilma/vesilämpöpumppu ja käyttää ulkoilman uusiutuvaa lämpöenergiaa. Se on ainutlaatuinen poistoilmalämpöpumppu, haastaen energiatehokkuudessa jopa maalämmön. Ilman energiakaivoa, ilman ulkona seisovaa lämpöpumppuyksikköä. NIBE F750:n tehokkaan kompressorin lämmöntuotanto on kaksin-, kolminkertainen perinteisiin poistoilmalämpöpumppuihin nähden. Korjausrakentamisessa se on yksi tehokkaimpia ja helpoimmin asennettavia lämmitysjärjestelmän keskuksia suuriinkin asuntoihin, joihin poistoilmakanavisto voidaan rakentaa. F750:ssä on NIBEn edistyksellinen ohjausjärjestelmä, jolla voi lämmityksen ja käyttöveden lisäksi ohjata myös SAM 40 tuloilmamoduulia ja talon ilmanvaihtoa. Älykäs käyttöliittymä ohjaa laitteen käyttöönotossa, kertoo selkeästi laitteen tilan ja helpottaa lämmityksen säätöä. NIBE F750 Lämmitysteho (PH)* 1.15/2.47 kw COP* 3.18/2.60 Lämmitysteho (PH)** 1.46/4.06 kw COP** 4.72/2.93 Korkeus/Leveys/Syvyys 2100/600/610 mm Nettopaino Vesitilavuus, ulkovaippa Vesitilavuus, ulkovaippa 235 kg 25 litraa 180 litraa Sähkökytkennät 400 V (3-vaihe + N) Kylmäaine Sähkövastus Korroosiosuojaus R290 (propaani) 0,5 6,5 kw Ruostumaton teräs * EN 14511, A20(12) W45 kun 108 m 3 /h poistoilmavirta ja min/max kompressorin nopeus ** EN 14511, A20(12)W35 kun 216m 3 /h poistoilmavirta ja min/max kompressorin nopeus. NIBE F750 poistoilmalämpöpumppu ja SAM 40 tuloilmamoduuli muodostavat yhdessä täydellisen, kompaktin ilmanvaihto- ja lämmitysjärjestelmän. NIBE SAM 40 TULOILMAMODUULI C LEK SAM 40 tuloilmamoduuli tulo- ja poistojärjestelmillä toimiviin taloihin. Toimii yhdessä NIBE F750 lämpöpumpun kanssa ja korvaa sekä uudis- että korjausrakentamisessa ilmanvaihtokoneiston. NIBE SAM 40 Korkeus mm 396 Leveys mm 600 Syvyys mm 556 Paino kg 31 Teho V 230, 50 Hz Puhallinteho max W 175 Moottori max W 1,5 Ilmavirta max m 3 /h 350 Suojausluokka IP 21 Äänitaso* db (A) * Arvo vaihtelee valitun puhallinkäyrän mukaan. 20 NIBE POISTOILMA

21 NIBETURVA 6 - HUOLETONTA LÄMPÖÄ VUOSIKSI VUODEN NIBETURVA Lämpöpumpulla lämmittäminen on mukavaa, varmaa ja huoletonta; omistajan ei tarvitse puuhastella lämmitysjärjestelmänsä parissa. Kestävä, varmatoiminen laitteisto tarvitsee käyttövuosiensa kuluessa hyvin vähän huoltoa. Nykyaikaiset NIBE lämpöpumput ovat kestäviä laitteita. Niiden tekniikka ja toiminta tunnetaan vuosikymmenten ajalta ja tuotekehityksen myötä olemme tehneet niistä entistäkin vahvempia. Tästä syystä annamme laitteillemme kattavan tehdastakuun. Me NIBEllä luotamme lämpöpumppuihimme ja haluamme, että uuden lämpöpumpun ostaja voi lämmittää kotiaan entistä huolettomampana. Kehitimme NIBETURVAN Suomessa asennetuille uusille NIBE-lämpöpumpuille kolmen vuoden tehdastakuun lisäksi. NIBETURVA lisävakuutus on voimassa aina laitteen kuudenteen käyttövuoteen saakka. Ilmainen lisäturva NIBETURVA on asiakkaalle täysin ilmainen, olemme maksaneet sen puolestasi. Vielä kuudennenkin käyttövuoden jälkeen voit pidentää pienellä lisämaksulla lisäturvaa aina 10 vuoteen saakka. Lisäturvaa vakuutusturvan päälle NIBE antaa uusille maalämpöpumpuille kolmen vuoden takuun, joka rekisteröityy NIBETURVAN yhteydessä. NIBETURVAN lisäsuojan takuun rinnalle varmistat hankkimalla koti- tai kiinteistövakuutuksen, joka korvaa LVI-laitteen äkillisen ja ennalta arvaamattoman rikkoutumisen. NIBETURVA korvaa rekisteröidyn lämpöpumpun omavastuuosuuden 600 euroon saakka sekä ikävähennyksen, kun koti- tai kiinteistövakuutusyhtiö on tehnyt myönteisen korvauspäätöksen vahinkotapauksesta. NIBETURVA korvaa omavastuuosuuden ja ikävähennyksen myös lämmöntuottojärjestelmän NIBE/ HAATO komponenteille, jotka asennetaan NIBE lämpöpumpun yhteydessä. Lisää NIBETURVASTA: NIBE POISTOILMA 21

22 LISÄVARUSTEET Siisti asennus Ohjaa lämpöpumppua matkapuhelimesta NIBE Yläkaappi Piilota rumat ilmanvaihtoputket erikoisvalmisteiseen kaappiin. Yläkaapit alle 2400 mm, 2500 mm sekä mm korkeisiin huoneisiin. NIBE SMS 40 ja Mobile App Pidä NIBE-lämpöpumpun ohjakset taskussasi. Kytke lämmitys päälle kotimatkalla tai tarkasta lämmitysjärjestelmäsi tila kaikkialta maailmasta, mahdollisuudet ovat rajattomat. NIBE Mobile App vaatimukset NIBE F370, F470 ja F750 (ohjelmistoversio 1177 tai uudempi) yhdessä lisävarusteiden NIBE SMS 40 (versio 33 tai suurempi) sekä Androidmatkapuhelin. Jaa lämpö useampaan kuin yhteen järjestelmään Täydennä aurinkoenergialla NIBE ECS 40 / 41 ECS:ää käytetään silloin, kun lämpöpumppu asennetaan taloon, jossa on enintään neljä lämmitysjärjestelmää, jotka edellyttävät erilaisia menolämpötiloja, esimerkiksi sekä patterijärjestelmä että lattialämmitysjärjestelmä. ECS 40 sopii < 80 m² lattialämmitysjärjestelmiin. ECS 41 sopii > 80 m² lattialämmitysjärjestelmiin. NIBE Solar 41 NIBE SOLAR 41 täydentää lämpöpumppuasi aurinkoenergialla. Aurinkokeräimillä ja VPAS- tai VPBS-lämmivesivaraajilla kokoat täydellisen järjestelmän. NIBE MCU 10 Multilatausyksikkö Lisävaruste, jota käytetään NIBE aurinkopaketissa yhdessä F370/ F470 lämpöpumppujen kanssa. NIBE SPS 10 Aurinkopumppuasema NIBE SPS 10 on täydellinen aurinkopumppuasema asennettavaksi yhdessä aurinkopaneelien kanssa. Lisävaruste, jota käytetään NIBE aurinkopaketissa yhdessä F370/ F470 lämpöpumppujen kanssa. 22 NIBE POISTOILMA

23 Varaajasäiliö vedenlämmittimellä Perinteinen tapa lukea lämpöpumpun tiedot NIBE VPB 200 Erillinen varaajasäiliö, jonka voit liittää järjestelmääsi. NIBE VPB on uuden sukupolven varaajasäiliö. Se voidaan liittää monella eri tavalla, esim. toiseen lämpöpumppuun kuten NIBE F750. Liitäntäsarja NIBE DEW 41 VPB 200:n liittämiseen F750-lämpöpumppuun talossa, jossa tarvitaan paljon käyttövettä. NIBE RMU 40 Tällä käytännöllisellä kauko-ohjausyksiköllä, jonka sijoitat eteiseen, keittiöön (tai mihin haluatkin), voit seurata lämpöpumpun toimintaa ja muuttaa yleisimpiä asetuksia kauko-ohjatusti. Toimii poistoilmalämpöpumppujen NIBE F370, NIBE F470 ja NIBE F750 kanssa. Varaajasäiliö vedenlämmittimellä Tuloilmamoduuli NIBE VPBS 300 NIBE VPBS on uudentyyppinen lämminvesivaraaja, jota voidaan käyttää yhdessä lämpöpumppujen ja aurinkokerääjien kanssa. Kaikki tarpeet kattava järjestelmä saadaan yhdistämällä NIBE VPBS 300 NIBE F750- lämpöpumppuun. NIBE SAM 40 SAM 40 tuloilmamoduuli on erityisesti kehitetty tulo- ja poistoilmajärjestelmillä toimiviin taloihin. Toimii yhdessä NIBE F750 lämpöpumpun kanssa. C NIBE POISTOILMA 23

24 NYT VAADITAAN UUSIA LÄHESTYMISTAPOJA Tiedämme, että meidän on vähennettävä päästöjä. Vihreä ajattelu oli kenties aikoinaan ylellisyyttä, mutta nykyisin siitä on tullut välttämättömyys, johon kenelläkään ei ole varaa suhtautua välinpitämättömästi. Lisäksi CO 2 -päästöjen vähentämisestä on tulossa lakisääteinen vaatimus. Yli 70% talon CO2 -päästöistä tulee lämmitys- ja käyttövesijärjestelmistä. Tämän määrän alentamiseksi meidän on otettava käyttöön vihreämpiä ja kestävämpiä teknologioita kaikilla aloilla. Samalla perinteisten energialähteiden hinnat jatkavat tasaista nousuaan, mikä saa ihmiset harkitsemaan vaihtoehtoisia, tehokkaampia energialähteitä. Tuottamamme ratkaisut vähentävät päästöjä ja samalla luovat miellyttävät asumisolosuhteet. Sinun ei tarvitse tinkiä mukavuudesta. Perinteisten energianlähteiden hinnat nousevat jatkuvasti, minkä seurauksena monet harkitsevat vaihtoehtoja ja tehokkaampia energianlähteitä.

25 YHDISTÄ KAKSI PUHDASTA UUSIUTUVAA ENERGIALÄHDETTÄ! Aurinkoenergia on kaikkien vihreiden energialähteiden äiti. Se ei ole pelkästään ilmainen; se on hiljainen, uusiutuva eikä saastuta vettä tai ilmaa. Ainoa ongelma on se, että aurinko ei aina paista eikä aurinkoenergiaa voi varastoida kuin muutamaksi päiväksi. Siksi NIBE on kehittänyt ratkaisun aurinkoenergian yhdistämiseksi lämpöpumppuun. Lämpöpumppu ja aurinkoenergiajärjestelmä eivät käytä mitään palamisprosessia lämmön tuotantoon. Poistoilmalämpöpumppu vain kierrättää energiaa ja käyttää sitä talosi ja käyttöveden lämmittämiseen. Kohti hiilipäästötöntä tulevaisuutta Energian kulutuksen ja energiantuotannon ympäristövaikutusten vähentäminen on elintärkeää meille kaikille. Vaihtamalla uusiutuvaan energialähteeseen, kuten tuuli-, aurinko- tai vuorovesivoimaan, otat askeleen kohti hiilipäästötöntä tulevaisuutta. Mahdollista jo tänään Koko Eurooppa tavoittelee laajempaa uusiutuvan energian käyttöä. Me NIBEllä myös uskomme, että kaikkien meidän on oman etumme vuoksi syytä vähentää ympäristön kuormitusta. Valitsemalla maalämmön edistät siten omaa ja kaikkien ympäristöystävällisempää tulevaisuutta. Käyttämällä lämpöpumppuasi uusiutuvalla energialla tuotetulla sähköllä lähestyt asuntosi lämmityksessä 0% tavoitetta. 0% NIBE POISTOILMA 25

26 KOLMENLAISIA LÄMPÖPUMPPUJA NIBELTÄ Maalämpöpumput Maasta, kalliosta tai vesistöstä lämpöenergiaa keräävä järjestelmä on erinomainen ratkaisu omakotitaloihin, rivitaloihin ja muihin suuriin kiinteistöihin. Saatavana myös integroidulla lämminvesivaraajalla varustettuna. Poistoilmalämpöpumput Asunnon ja käyttöveden lämmitykseen. Poistoilmalämpöpumppu tuottaa lämpöä, lämmittää käyttöveden, vaihtaa ilman ja ottaa energiaa talteen ja käyttää sitä käyttöveden ja talon lämmitykseen. Ilma/vesi-lämpöpumput Nämä pumput keräävät lämpöenergiaa ulkoilmasta. Toisin kuin yksinkertaiset ilma/ilmalämpöpumput, ne on liitetty talon lämmitysjärjestelmään ja tuottavat sekä lämmitys- että käyttövettä. Poistoilmalämpöpumput Maalämpöpumppu Ilma/vesi-lämpöpumput 26 NIBE POISTOILMA

27 SEURAAVA ASKELEESI? Etsi paikallinen NIBE -jälleenmyyjäsi osoitteessa Hän auttaa sinua valitsemaan parhaiten tarpeisiisi sopivan lämpöpumpun. Eurooppalainen direktiivi 20/20/20 20/20/20 direktiivi asettaa EU:n 27 jäsenmaalle tavoitteeksi täyttää 20 % energiankulutuksesta uusiutuvilla energialähteillä vuoteen 2020 mennessä. Koska ilma/vesilämpöpumput luokitellaan uusiutuviksi energialähteiksi, niiden asentaminen auttaa jäsenvaltioita saavuttamaan tämän kunnianhimoisen tavoitteen. Monissa tapauksissa paikalliset tai alueelliset viranomaiset tarjoavat avustuksia lämmitysjärjestelmän vaihtamiseksi uusiutuvaan energialähteeseen kuten lämpöpumppuun. NIBE POISTOILMA 27

28 NIBE Energy Systems PL 257 Juurakkotie Vantaa Puh M11173 FI NIBE Exhaust Air Heat Pumps Tämä esite on NIBE:n julkaisu. Kaikki tuotekuvat, tiedot ja erittelyt perustuvat julkaisun hyväksymishetken tilanteeseen. NIBE ei vastaa esitteen asia- tai painovirheistä. NIBE 2014
