1 BO21 FI KÄYTTÖOHJE VIDEOSKOOPPI TRT-BA-BO21-TC-001-FI

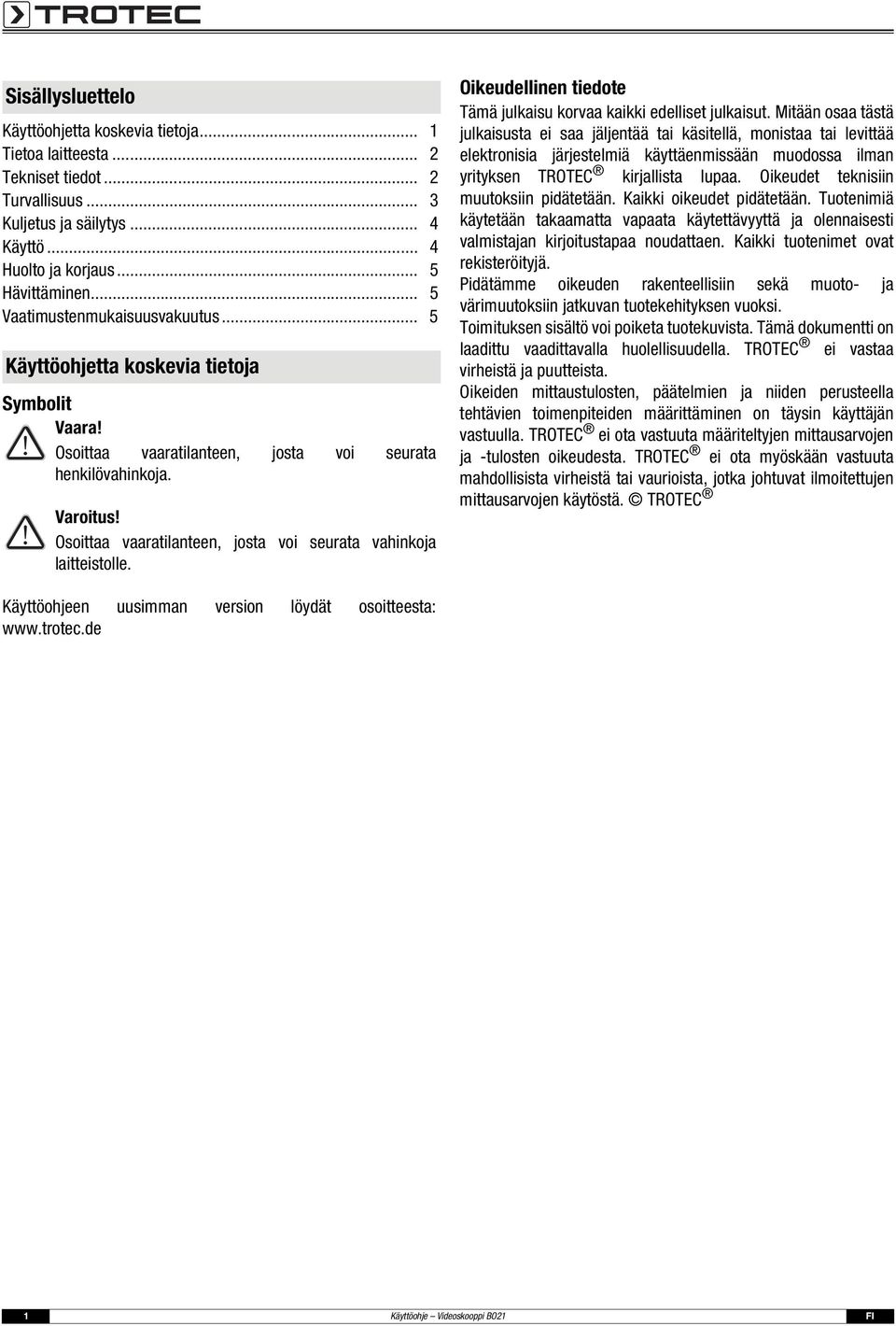

2 Sisällysluettelo Käyttöohjetta koskevia tietoja... 1 Tietoa laitteesta... 2 Tekniset tiedot... 2 Turvallisuus... 3 Kuljetus ja säilytys... 4 Käyttö... 4 Huolto ja korjaus... 5 Hävittäminen... 5 Vaatimustenmukaisuusvakuutus... 5 Käyttöohjetta koskevia tietoja Symbolit Osoittaa vaaratilanteen, josta voi seurata henkilövahinkoja. Osoittaa vaaratilanteen, josta voi seurata vahinkoja laitteistolle. Oikeudellinen tiedote Tämä julkaisu korvaa kaikki edelliset julkaisut. Mitään osaa tästä julkaisusta ei saa jäljentää tai käsitellä, monistaa tai levittää elektronisia järjestelmiä käyttäenmissään muodossa ilman yrityksen TROTEC kirjallista lupaa. Oikeudet teknisiin muutoksiin pidätetään. Kaikki oikeudet pidätetään. Tuotenimiä käytetään takaamatta vapaata käytettävyyttä ja olennaisesti valmistajan kirjoitustapaa noudattaen. Kaikki tuotenimet ovat rekisteröityjä. Pidätämme oikeuden rakenteellisiin sekä muoto- ja värimuutoksiin jatkuvan tuotekehityksen vuoksi. Toimituksen sisältö voi poiketa tuotekuvista. Tämä dokumentti on laadittu vaadittavalla huolellisuudella. TROTEC ei vastaa virheistä ja puutteista. Oikeiden mittaustulosten, päätelmien ja niiden perusteella tehtävien toimenpiteiden määrittäminen on täysin käyttäjän vastuulla. TROTEC ei ota vastuuta määriteltyjen mittausarvojen ja -tulosten oikeudesta. TROTEC ei ota myöskään vastuuta mahdollisista virheistä tai vaurioista, jotka johtuvat ilmoitettujen mittausarvojen käytöstä. TROTEC Käyttöohjeen uusimman version löydät osoitteesta: 1 Käyttöohje Videoskooppi BO21 FI

Osoittaa vaaratilanteen, josta voi seurata vahinkoja laitteistolle. Oikeudellinen tiedote Tämä julkaisu korvaa kaikki edelliset julkaisut.

3 Tietoa laitteesta Näyttö ja ohjauslaitteet Laitteen kuvaus Videoskoopilla voidaan tarkastaa kohteet, joihin on vaikea päästä tai joita on vaikea nähdä. Kamera on kiinnitetty laitteeseen taivutettavalla, varrellisella sondilla. Sondi on vesitiivis ja se voidaan upottaa kamerapään kanssa veteen, kun halutaan esimerkiksi tarkistaa, onko vedenpinnan alapuolella esineitä (esim. vuodon paikannuksessa tai salaojitusja putkitöissä) x Laitteen osat 11 Bright 9 2 Nro 10 Ohjauslaite/näyttöelementti Näyttö Pariston tila 7 LED-kirkkauden näyttö 8 Virtapainike 9 Suurenna-painike 10 Kuvan kääntö -painike 11 Kirkkaus-painike 12 Näyttö suurennuskerroin 13 Näyttö kuvan kääntö Tekniset tiedot Nro Ohjauslaite 1 Näyttö 2 Sondi 3 Kamera 4 Paristokotelo 5 Ohjauslaitteet 5 4 Malli: Paino: Mitat (K x L x S): Näyttö: Kameran halkaisija: Joutsenkaulasondin pituus: Kohdistusalue: BO g 240 mm x 160 mm x 100 mm 2,4 tuuman digitaalinen LC-värinäyttö Erottelutarkkuus 480*234 pikseliä Virkistystaajuus 30 fps 17 mm 1 m 5-15 cm Näkökenttä: 68 Zoom: 2-kertainen Käyttölämpötila: -10 C - 50 C Varastointilämpötila: -10 C - 50 C Suojaluokka (joutsenkaulasondi ja kamerapää): IP 67 Virtalähde: 4 x paristot Alkaline LR6 AA, 1,5 V Pakkauksen sisältö 1 x Videoskooppi BO21 4 x paristot Alkaline LR6 AA, 1,5 V 1 x lisävarusteet, joihin kuuluu peili, koukku- ja magneettijatkeet 1 x käyttöohje FI Käyttöohje Videoskooppi BO21 2

Sondi on vesitiivis ja se voidaan upottaa kamerapään kanssa veteen, kun halutaan esimerkiksi tarkistaa, onko vedenpinnan alapuolella esineitä (esim.

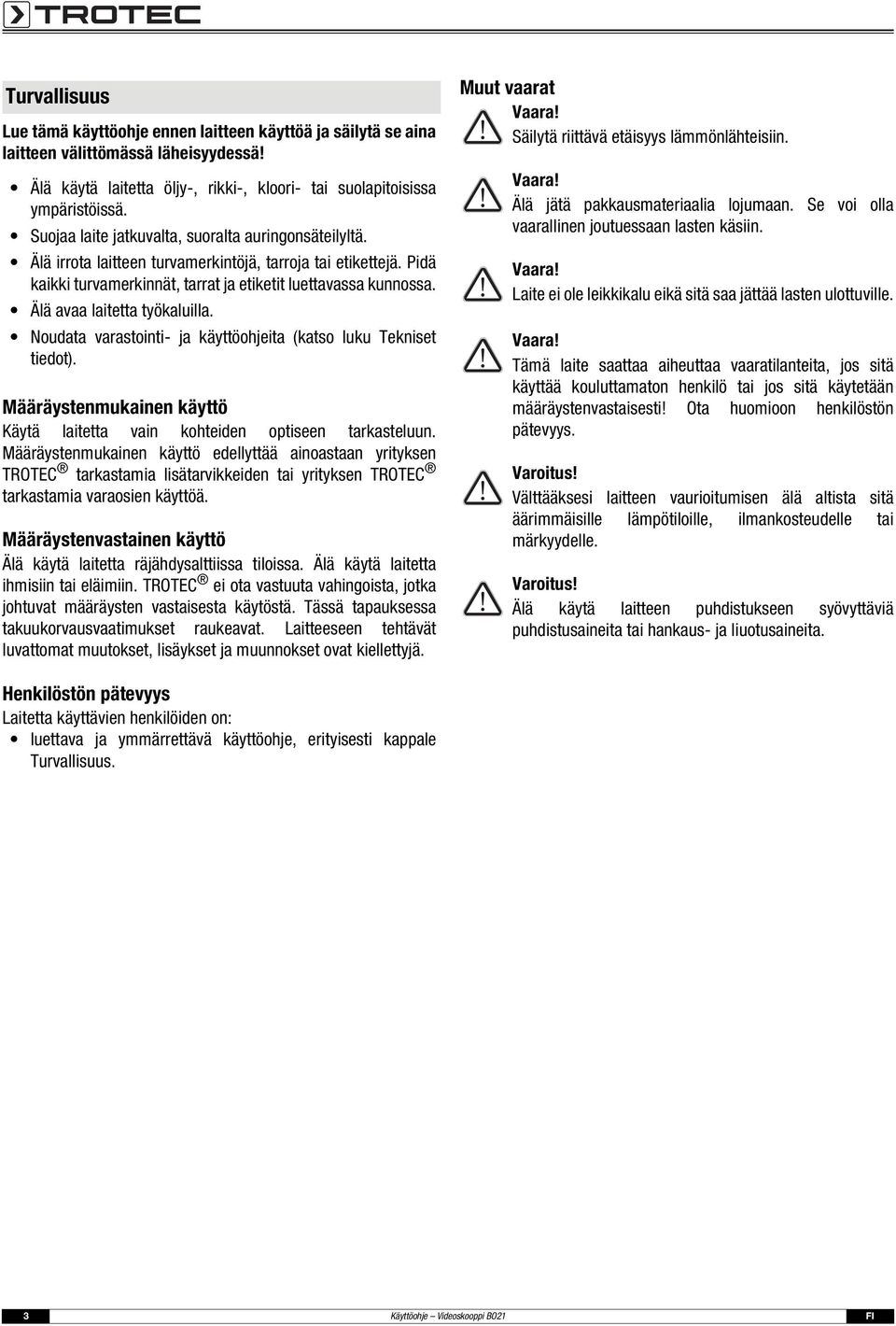

4 Turvallisuus Lue tämä käyttöohje ennen laitteen käyttöä ja säilytä se aina laitteen välittömässä läheisyydessä! Älä käytä laitetta öljy-, rikki-, kloori- tai suolapitoisissa ympäristöissä. Suojaa laite jatkuvalta, suoralta auringonsäteilyltä. Älä irrota laitteen turvamerkintöjä, tarroja tai etikettejä. Pidä kaikki turvamerkinnät, tarrat ja etiketit luettavassa kunnossa. Älä avaa laitetta työkaluilla. Noudata varastointi- ja käyttöohjeita (katso luku Tekniset tiedot). Määräystenmukainen käyttö Käytä laitetta vain kohteiden optiseen tarkasteluun. Määräystenmukainen käyttö edellyttää ainoastaan yrityksen TROTEC tarkastamia lisätarvikkeiden tai yrityksen TROTEC tarkastamia varaosien käyttöä. Määräystenvastainen käyttö Älä käytä laitetta räjähdysalttiissa tiloissa. Älä käytä laitetta ihmisiin tai eläimiin. TROTEC ei ota vastuuta vahingoista, jotka johtuvat määräysten vastaisesta käytöstä. Tässä tapauksessa takuukorvausvaatimukset raukeavat. Laitteeseen tehtävät luvattomat muutokset, lisäykset ja muunnokset ovat kiellettyjä. Muut vaarat Säilytä riittävä etäisyys lämmönlähteisiin. Älä jätä pakkausmateriaalia lojumaan. Se voi olla vaarallinen joutuessaan lasten käsiin. Laite ei ole leikkikalu eikä sitä saa jättää lasten ulottuville. Tämä laite saattaa aiheuttaa vaaratilanteita, jos sitä käyttää kouluttamaton henkilö tai jos sitä käytetään määräystenvastaisesti! Ota huomioon henkilöstön pätevyys. Välttääksesi laitteen vaurioitumisen älä altista sitä äärimmäisille lämpötiloille, ilmankosteudelle tai märkyydelle. Älä käytä laitteen puhdistukseen syövyttäviä puhdistusaineita tai hankaus- ja liuotusaineita. Henkilöstön pätevyys Laitetta käyttävien henkilöiden on: luettava ja ymmärrettävä käyttöohje, erityisesti kappale Turvallisuus. 3 Käyttöohje Videoskooppi BO21 FI

Älä avaa laitetta työkaluilla. Noudata varastointi- ja käyttöohjeita (katso luku Tekniset tiedot). Määräystenmukainen käyttö Käytä laitetta vain kohteiden optiseen tarkasteluun.

5 Kuljetus ja säilytys Kuljetus Käytä kuljettamiseen sopivaa laukkua. Säilytys Kun laitetta ei käytetä, noudata seuraavia säilytysolosuhteita: Kuivassa, Pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa, Suojattuna tarvittaessa pölyltä muovipeitteellä. Säilytyslämpötila vastaa kappaleessa Tekniset tiedot ilmoitettua lämpötilaa. Poista paristot pitkän säilytyksen ajaksi. Käytä laitteen säilyttämiseen pakkauksen mukana toimitettavaa laukkua. Käyttö Pariston asettaminen Varmista, että laitteen pinta on kuiva ja laite on sammutettu Työnnä katkaisija (14) alaspäin. Paristokotelon lukitus on avattu. 2. Avaa paristokotelon (15) kansi. Poista tarvittaessa vanhat paristot. 3. Aseta paristot koteloon napojen suuntaisesti. 4. Sulje paristokotelon kansi (15). Katkaisija (14) loksahtaa paikoilleen ja paristokotelo sulkeutuu. Joutsenkaulasondin kiinnittäminen Varmista, että laitteen pinta on kuiva ja laite on sammutettu Liitä joutsenkaulasondin (16) liitäntä laitteen (17) liitäntään. Vie sondin lukituskohouma kameran rungon vastaavaan uurteeseen siten, että ne lukittuvat tiiviisti yhteen. 2. Laitteen (17) liitännän lukitus toimii ruuvilla. Ruuvaa tämä kiinni joutsenkaulasondiin. Käynnistys ja sammutus Paina virtapainiketta (8) n. 2 sekuntia. Laite käynnistyy. Laite on käyttövalmis. Paina virtapainiketta (8). Laite kytkeytyy pois päältä. Kameran suuntaaminen/liikuttaminen Vie joutsenkaulasondi haluttuun asentoon. Tarvittaessa voit kääntää näytön kamerakuvaa 180. Paina kuvan kääntö -painiketta (10). Paina uudelleen kuvan kääntö -painiketta (10). Näyttö näyttää kuvan ilman 180 -kiertoa. Kun halutaan ottaa kuvia veden alla, joutsenkaulasondi voidaan upottaa veden alle. Ota huomioon, että itse laite ei saa joutua kosketuksiin veden kanssa, sillä se voi vaurioitua. Kameran valaistuksen säätäminen Paina kirkkaus-painiketta (11) säätääksesi kamerapään halutun kirkkauden. Näyttö Kirkkaus (7) näyttää nykyisen asetuksen. Kuvan suurennoksen säätäminen (zoom) Paina suurenna-painiketta (9) säätääksesi halutun suurennoksen. Näyttö Suurenna (12) näyttää nykyisen arvon. Voit valita arvon väliltä 1,0-2,0. FI Käyttöohje Videoskooppi BO21 4

muovipeitteellä. Säilytyslämpötila vastaa kappaleessa Tekniset tiedot ilmoitettua lämpötilaa. Poista paristot pitkän säilytyksen ajaksi.

6 Lisävarusteiden käyttö Varusteisiin kuuluu 3 kamerapään jatketta: koukku (18) (kiinnipitoon tai näytteenottoon) magneetti (19) (ferromagneettisten metalliosien poistoon) peili (20) (sivunäkymä) Nämä jatkeet voidaan tarvittaessa kiinnittää kamerapäähän. Hävittäminen Sähkölaitteita ei saa hävittää talousjätteen mukana, vaan ne on Euroopan Unionin alueella hävitettävä EUROOPAN PARLAMENTIN JA NEUVOSTON sähkö- ja elektroniikkaromusta antaman direktiivin 2002/96/EY mukaisesti. Hävitä tämä laite käytön jälkeen voimassa olevien lakien mukaisesti Paristoja ei saa hävittää talousjätteen mukana, vaan ne on Euroopan Unionin alueella hävitettävä EUROOPAN PARLAMENTIN JA NEUVOSTON 6. syyskuuta 2006 paristoista ja akuista antaman direktiivin 2006/66/EY mukaisesti. Hävitä paristot paikallisten määräysten mukaisesti. Huolto ja korjaus Pariston vaihto Vaihda paristot, kun paristonäyttö (6) palaa punaisena tai laite ei enää käynnisty. Katso Pariston asettaminen sivulla 4. Puhdistus Puhdista laite kostutetulla, pehmeällä ja nukkaamattomalla pyyhkeellä. Varmista, että laitteen sisään ei pääse nestettä. Älä käytä suihkeita, liuotusaineita, alkoholipitoisia puhdistusaineita tai hankausaineita, vaan kostuta liina pelkällä vedellä. Korjaus Älä tee laitteeseen muutoksia tai asenna siihen lisäosia. Käänny laitteen korjauksen tai tarkistamisen yhteydessä valmistajan puoleen. Vaatimustenmukaisuusvakuutus EY:n pienjännitedirektiivin 2006/95/EY ja sähkömagneettista yhteensopivuutta koskevan EY:n direktiivin 2004/108/EY mukaisesti. Vakuutamme, että Videoskooppi BO21 on kehitetty, suunniteltu ja valmistettu mainittujen EY-direktiivien mukaisesti. - symbolin löydät laitteen takapinnalta. Valmistaja: Trotec GmbH & Co. KG Grebbener Straße 7 D Heinsberg Puhelin: Fax: S-posti: info@trotec.com Heinsberg, Toimitusjohtaja: Detlef von der Lieck 5 Käyttöohje Videoskooppi BO21 FI

Hävittäminen Sähkölaitteita ei saa hävittää talousjätteen mukana, vaan ne on Euroopan Unionin alueella hävitettävä EUROOPAN PARLAMENTIN JA NEUVOSTON 27.1.

8 Trotec GmbH & Co. KG Grebbener Str. 7 D Heinsberg info@trotec.com
