1 Näköaloja vaativaan makuun

2

3 Ikkunaseinät Liukuovijärjestelmät Ikkuna- ja ovijärjestelmät s. 4 5 Tekniset tiedot s. 13 s. 6 7 Tekniset tiedot s. 13 s. 8 9 Tekniset tiedot s

4 2

5 Päästä valo sisään Ikkunat ja lasipinnat tuovat kotiin luonnonvaloa, tilan tuntua ja viihtyisyyttä. Domuksen Schüco-malliston mittojen mukaan valmistettavissa ikkunoissa, ovissa, liukuovissa ja ikkunaseinissä energiatehokkuus ja äärimmäinen kestävyys yhdistyvät Suomessa uudenlaisiin tuoteominaisuuksiin ja toiminnallisuuksiin. Ajattoman tyylikäs muotoilu kätkee sisäänsä huipputekniikkaa, josta on iloa vuosikymmeniksi. Slide-liukuovet ja Frame-ikkunat 3

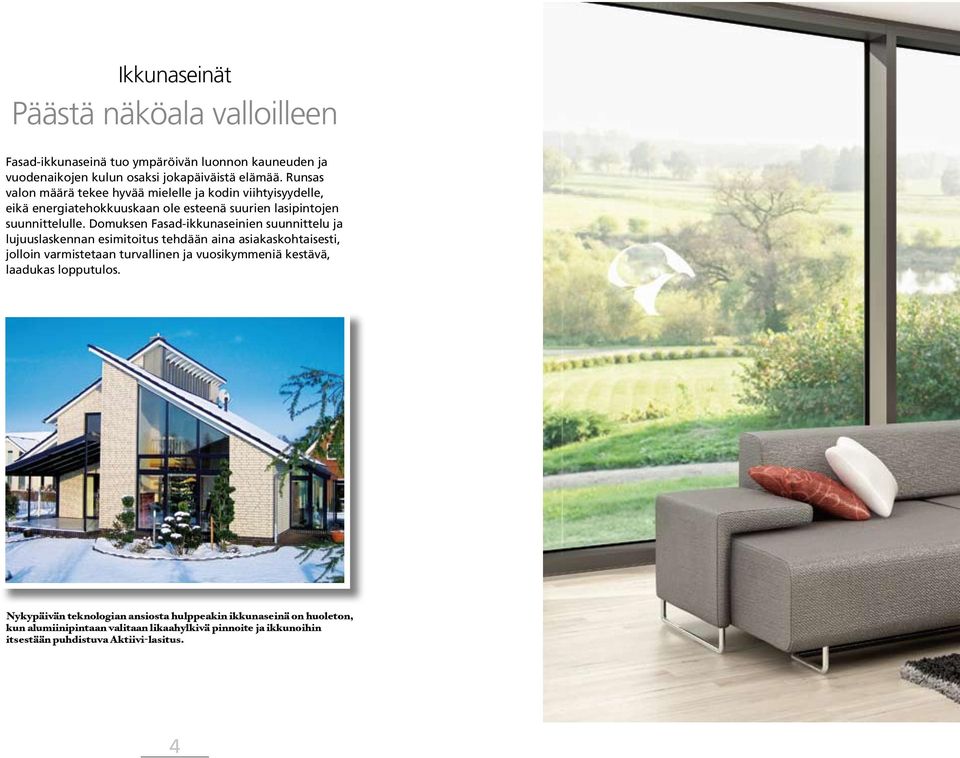

6 Ikkunaseinät Päästä näköala valloilleen Fasad-ikkunaseinä tuo ympäröivän luonnon kauneuden ja vuodenaikojen kulun osaksi jokapäiväistä elämää. Runsas valon määrä tekee hyvää mielelle ja kodin viihtyisyydelle, eikä energiatehokkuuskaan ole esteenä suurien lasipintojen suunnittelulle. Domuksen Fasad-ikkunaseinien suunnittelu ja lujuuslaskennan esimitoitus tehdään aina asiakaskohtaisesti, jolloin varmistetaan turvallinen ja vuosikymmeniä kestävä, laadukas lopputulos. Nykypäivän teknologian ansiosta hulppeakin ikkunaseinä on huoleton, kun alumiinipintaan valitaan likaahylkivä pinnoite ja ikkunoihin itsestään puhdistuva Aktiivi-lasitus. 4

7 5

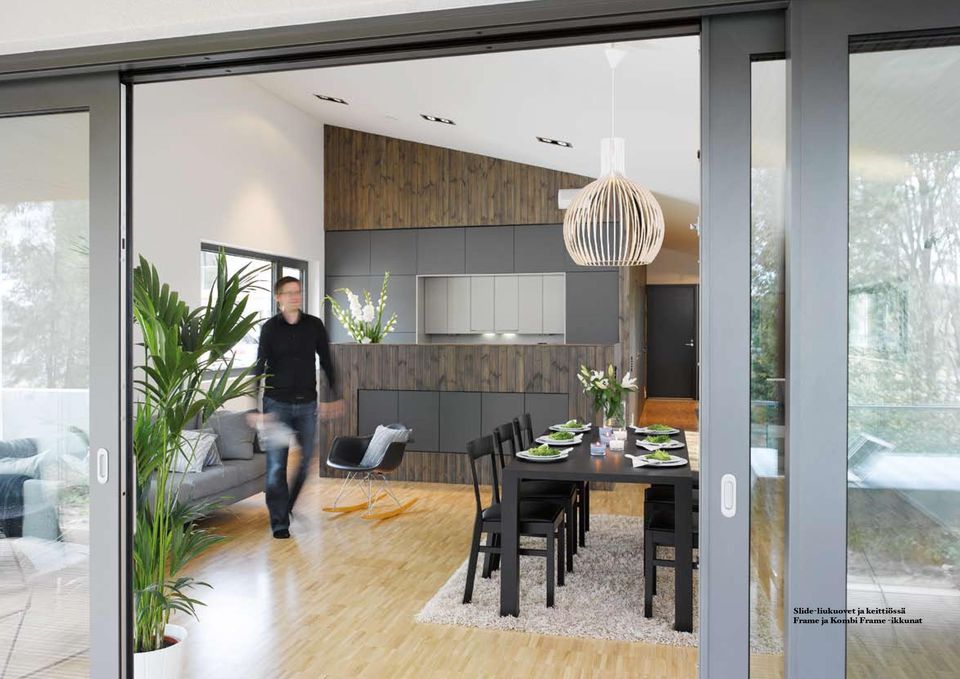

8 Slide-liukuovet ja keittiössä Slide Frame ja Kombi Frame -ikkunat

9 Liukuovijärjestelmät Avarampi arki ulottuvillasi Alumiinisten liukuovien avulla voidaan toteuttaa entistä näyttävämpiä ja toiminnallisuuksiltaan monipuolisempia liukuoviratkaisuja. Olemme valinneet mallistoomme Suomen oloihin sopivia ja erittäin energiatehokkaita liukuovia, jotka ovat erinomainen vaihtoehto perinteisille pariovitoteutuksille. Lujasta ja säänkestävästä alumiinista valmistetut Slide- ja Kombi Slide -liukuovet ovat käytännöllisiä, toimintavarmoja ja erittäin tiiviitä. Kombi Sliden kippitoiminto Kombi Slide -liukuovi 7

10 8

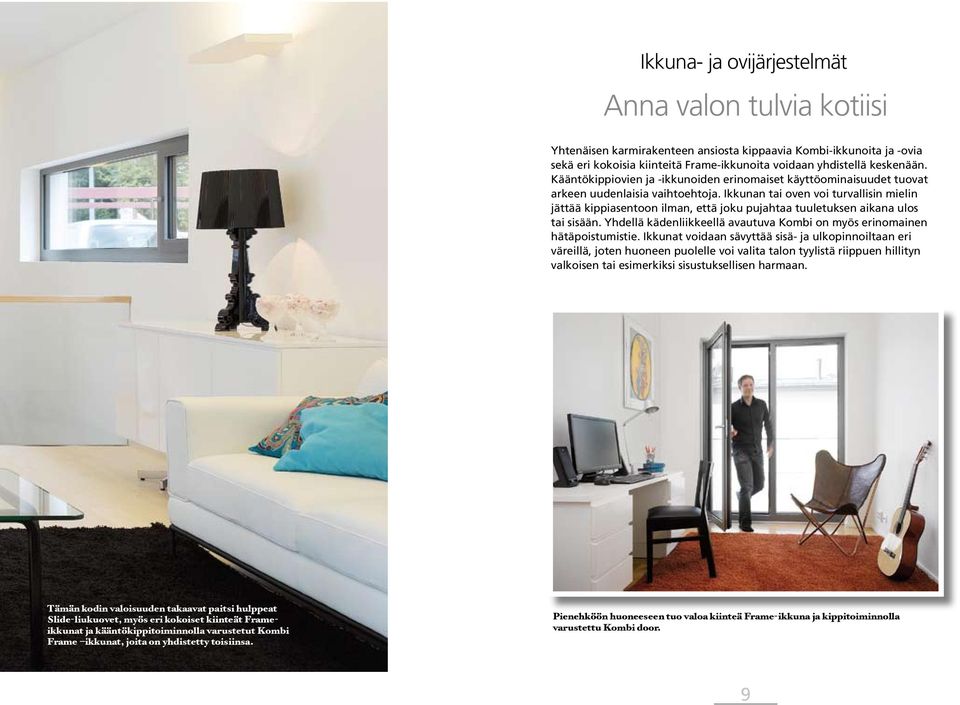

11 Ikkuna- ja ovijärjestelmät Anna valon tulvia kotiisi Yhtenäisen karmirakenteen ansiosta kippaavia Kombi-ikkunoita ja -ovia sekä eri kokoisia kiinteitä Frame-ikkunoita voidaan yhdistellä keskenään. Kääntökippiovien ja -ikkunoiden erinomaiset käyttöominaisuudet tuovat arkeen uudenlaisia vaihtoehtoja. Ikkunan tai oven voi turvallisin mielin jättää kippiasentoon ilman, että joku pujahtaa tuuletuksen aikana ulos tai sisään. Yhdellä kädenliikkeellä avautuva Kombi on myös erinomainen hätäpoistumistie. Ikkunat voidaan sävyttää sisä- ja ulkopinnoiltaan eri väreillä, joten huoneen puolelle voi valita talon tyylistä riippuen hillityn valkoisen tai esimerkiksi sisustuksellisen harmaan. Tämän kodin valoisuuden takaavat paitsi hulppeat Slide-liukuovet, myös eri kokoiset kiinteät Frameikkunat ja kääntökippitoiminnolla varustetut Kombi Frame ikkunat, joita on yhdistetty toisiinsa. Pienehköön huoneeseen tuo valoa kiinteä Frame-ikkuna ja kippitoiminnolla varustettu Kombi door. 9

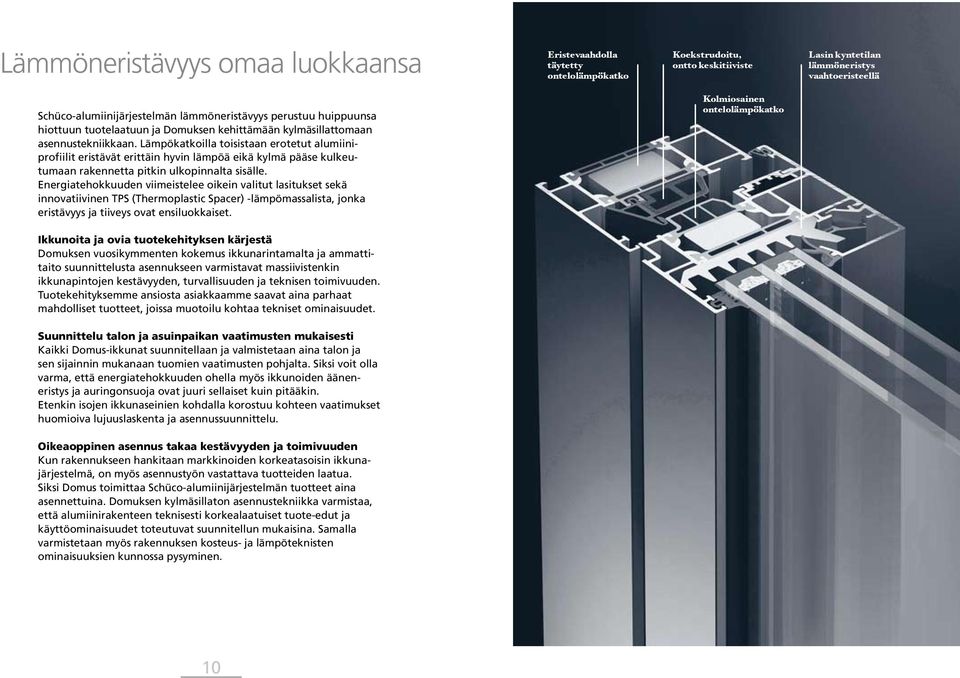

12 Lämmöneristävyys omaa luokkaansa Eristevaahdolla täytetty ontelolämpökatko Koekstrudoitu, ontto keskitiiviste Lasin kyntetilan lämmöneristys vaahtoeristeellä Schüco-alumiinijärjestelmän lämmöneristävyys perustuu huippuunsa hiottuun tuotelaatuun ja Domuksen kehittämään kylmäsillattomaan asennustekniikkaan. Lämpökatkoilla toisistaan erotetut alumiiniprofiilit eristävät erittäin hyvin lämpöä eikä kylmä pääse kulkeutumaan rakennetta pitkin ulkopinnalta sisälle. Energiatehokkuuden viimeistelee oikein valitut lasitukset sekä innovatiivinen TPS (Thermoplastic Spacer) -lämpömassalista, jonka eristävyys ja tiiveys ovat ensiluokkaiset. Kolmiosainen ontelolämpökatko Ikkunoita ja ovia tuotekehityksen kärjestä Domuksen vuosikymmenten kokemus ikkunarintamalta ja ammattitaito suunnittelusta asennukseen varmistavat massiivistenkin ikkunapintojen kestävyyden, turvallisuuden ja teknisen toimivuuden. Tuotekehityksemme ansiosta asiakkaamme saavat aina parhaat mahdolliset tuotteet, joissa muotoilu kohtaa tekniset ominaisuudet. Suunnittelu talon ja asuinpaikan vaatimusten mukaisesti Kaikki Domus-ikkunat suunnitellaan ja valmistetaan aina talon ja sen sijainnin mukanaan tuomien vaatimusten pohjalta. Siksi voit olla varma, että energiatehokkuuden ohella myös ikkunoiden ääneneristys ja auringonsuoja ovat juuri sellaiset kuin pitääkin. Etenkin isojen ikkunaseinien kohdalla korostuu kohteen vaatimukset huomioiva lujuuslaskenta ja asennussuunnittelu. Oikeaoppinen asennus takaa kestävyyden ja toimivuuden Kun rakennukseen hankitaan markkinoiden korkeatasoisin ikkunajärjestelmä, on myös asennustyön vastattava tuotteiden laatua. Siksi Domus toimittaa Schüco-alumiinijärjestelmän tuotteet aina asennettuina. Domuksen kylmäsillaton asennustekniikka varmistaa, että alumiinirakenteen teknisesti korkealaatuiset tuote-edut ja käyttöominaisuudet toteutuvat suunnitellun mukaisina. Samalla varmistetaan myös rakennuksen kosteus- ja lämpöteknisten ominaisuuksien kunnossa pysyminen. 10

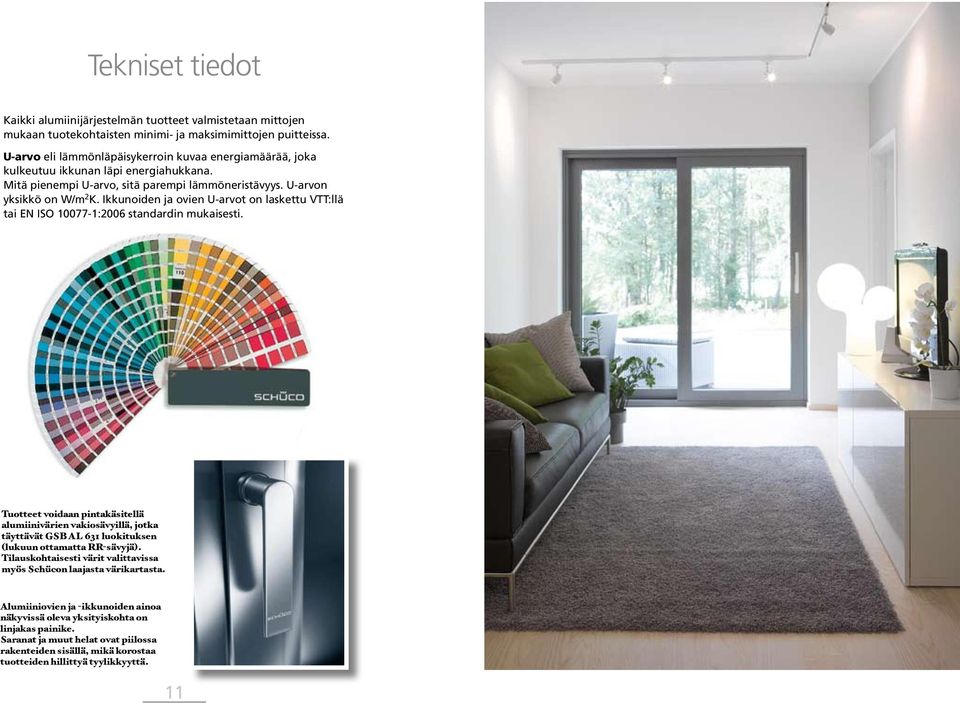

13 Tekniset tiedot Kaikki alumiinijärjestelmän tuotteet valmistetaan mittojen mukaan tuotekohtaisten minimi- ja maksimimittojen puitteissa. U-arvo eli lämmönläpäisykerroin kuvaa energiamäärää, joka kulkeutuu ikkunan läpi energiahukkana. Mitä pienempi U-arvo, sitä parempi lämmöneristävyys. U-arvon yksikkö on W/m 2 K. Ikkunoiden ja ovien U-arvot on laskettu VTT:llä tai EN ISO :2006 standardin mukaisesti. Tuotteet voidaan pintakäsitellä alumiinivärien vakiosävyillä, jotka täyttävät GSB AL 631 luokituksen (lukuun ottamatta RR-sävyjä). Tilauskohtaisesti värit valittavissa myös Schücon laajasta värikartasta. Alumiiniovien ja -ikkunoiden ainoa näkyvissä oleva yksityiskohta on linjakas painike. Saranat ja muut helat ovat piilossa rakenteiden sisällä, mikä korostaa tuotteiden hillittyä tyylikkyyttä. 11

14 12

15 Fasad-ikkunaseinät Slide-nostoliukuovi Kombi Slide -liukukippiovi Julkisivujen isot lasitukset suunnitellaan ja mitoitetaan aina rakennuksen arkkitehtuurin ja vaatimusten pohjalta. Profiilijärjestelmä FW 50+.SI Uw-arvo 0,9 W/m²K Karmisyvyys riippuu kohteessa käytetystä profiilivahvuudesta. 125 mm pystyprofiililla kokonaiskarmisyvyys on 215 mm. Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Kaksinkertainen tiivistys. Helppokäyttöinen ja kaunis Slide sopii etenkin isoihin liukuoviin ja näyttäviin, avautuviin ikkunaseiniin. Nerokkaan toimintaperiaatteensa ansiosta ovi liukuu uskomattoman kevyesti ja lähes äänettömästi. Oven laskeutuessa ala-asentoon, tehostaa lasituksen paino rakenteen tiiveyttä entisestään. Pyörämekanismi kiskoineen jää oven sulkeutuessa asunnon sisäpuolelle suojaan, joten ovi on todella varmatoiminen. Profiilijärjestelmä ASS 70.HI Uw-arvo 1,3 W/m²K (kaksilehtiselle 2000 x 2180 mm liukuovelle). Yhden puitteen koko (leveys x korkeus) min. 690 x 1890 mm ja maks x 3090 mm. Karmisyvyys 160 mm (mikäli alakarmissa lisäprofiili, karmisyvyys 172 mm). Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Kaksinkertainen tiivistys. Lisäksi liukumisen mahdollistava harjatiiviste. Loistavan ääneneristys- ja lämmöneristyskyvyn omaavassa liukuovessa on käytännöllinen kippitoiminto, jonka avulla tuulettaminen onnistuu turvallisesti ja säässä kuin säässä. Kombi Slide sopii myös yhdistettäväksi mittojen mukaan valmistettaviin Frame- ja Kombi Frame -ikkunoihin. Profiilijärjestelmä AWS 75.SI Kokorajat (leveys x korkeus) min x 1790 mm ja maks x 1990 mm. Uw-arvo 0,83 W/m²K (2000 x 2180 mm kokoiselle tuotteelle) Karmisyvyys 75 mm (liukukiskon kohdalta karmin syvyys on 125mm) Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Kolminkertainen tiivistys. 13

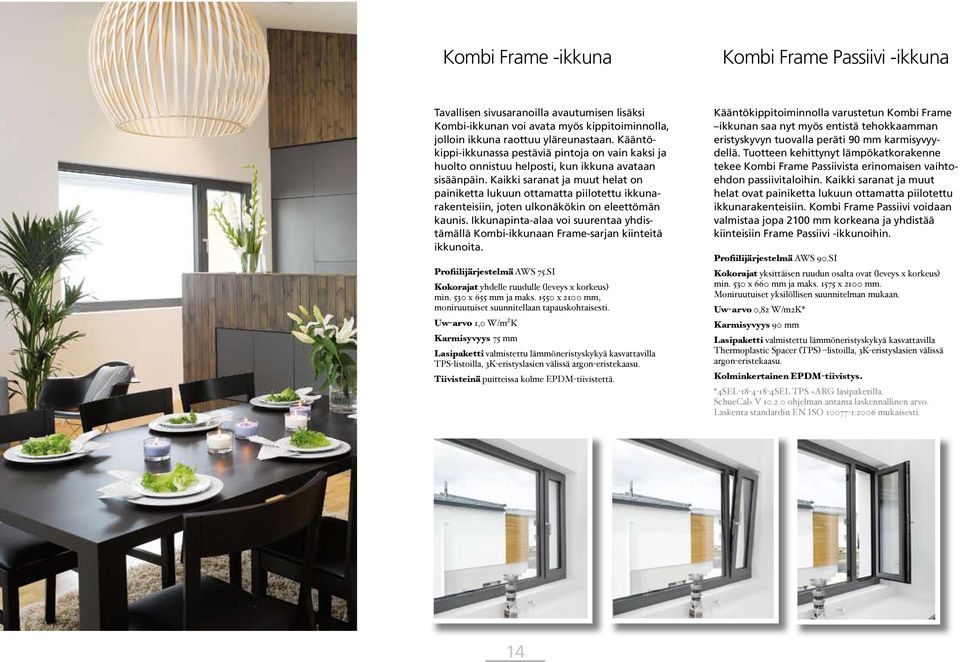

16 Kombi Frame -ikkuna Kombi Frame Passiivi -ikkuna Tavallisen sivusaranoilla avautumisen lisäksi Kombi-ikkunan voi avata myös kippitoiminnolla, jolloin ikkuna raottuu yläreunastaan. Kääntökippi-ikkunassa pestäviä pintoja on vain kaksi ja huolto onnistuu helposti, kun ikkuna avataan sisäänpäin. Kaikki saranat ja muut helat on painiketta lukuun ottamatta piilotettu ikkunarakenteisiin, joten ulkonäkökin on eleettömän kaunis. Ikkunapinta-alaa voi suurentaa yhdistämällä Kombi-ikkunaan Frame-sarjan kiinteitä ikkunoita. Profiilijärjestelmä AWS 75.SI Kokorajat yhdelle ruudulle (leveys x korkeus) min. 530 x 655 mm ja maks x 2100 mm, moniruutuiset suunnitellaan tapauskohtaisesti. Uw-arvo 1,0 W/m²K Karmisyvyys 75 mm Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Tiivisteinä puitteissa kolme EPDM-tiivistettä. Kääntökippitoiminnolla varustetun Kombi Frame ikkunan saa nyt myös entistä tehokkaamman eristyskyvyn tuovalla peräti 90 mm karmisyvyydellä. Tuotteen kehittynyt lämpökatkorakenne tekee Kombi Frame Passiivista erinomaisen vaihtoehdon passiivitaloihin. Kaikki saranat ja muut helat ovat painiketta lukuun ottamatta piilotettu ikkunarakenteisiin. Kombi Frame Passiivi voidaan valmistaa jopa 2100 mm korkeana ja yhdistää kiinteisiin Frame Passiivi -ikkunoihin. Profiilijärjestelmä AWS 90.SI Kokorajat yksittäisen ruudun osalta ovat (leveys x korkeus) min. 530 x 660 mm ja maks x 2100 mm. Moniruutuiset yksilöllisen suunnitelman mukaan. Uw-arvo 0,82 W/m2K* Karmisyvyys 90 mm Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla Thermoplastic Spacer (TPS) listoilla, 3K-eristyslasien välissä argon-eristekaasu. Kolminkertainen EPDM-tiivistys. *4SEL SEL TPS +ARG lasipaketilla. SchueCal+ V ohjelman antama laskennallinen arvo. Laskenta standardin EN ISO :2006 mukaisesti. 14

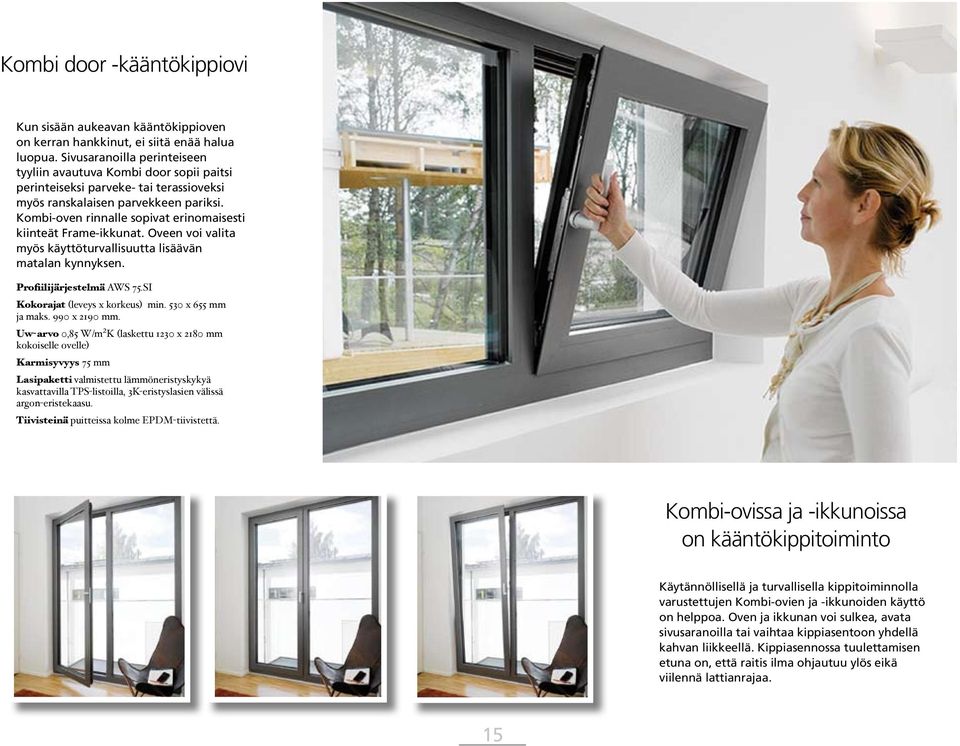

17 Kombi door -kääntökippiovi Kun sisään aukeavan kääntökippioven on kerran hankkinut, ei siitä enää halua luopua. Sivusaranoilla perinteiseen tyyliin avautuva Kombi door sopii paitsi perinteiseksi parveke- tai terassioveksi myös ranskalaisen parvekkeen pariksi. Kombi-oven rinnalle sopivat erinomaisesti kiinteät Frame-ikkunat. Oveen voi valita myös käyttöturvallisuutta lisäävän matalan kynnyksen. Profiilijärjestelmä AWS 75.SI Kokorajat (leveys x korkeus) min. 530 x 655 mm ja maks. 990 x 2190 mm. Uw-arvo 0,85 W/m²K (laskettu 1230 x 2180 mm kokoiselle ovelle) Karmisyvyys 75 mm Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Tiivisteinä puitteissa kolme EPDM-tiivistettä. Kombi-ovissa ja -ikkunoissa on kääntökippitoiminto Käytännöllisellä ja turvallisella kippitoiminnolla varustettujen Kombi-ovien ja -ikkunoiden käyttö on helppoa. Oven ja ikkunan voi sulkea, avata sivusaranoilla tai vaihtaa kippiasentoon yhdellä kahvan liikkeellä. Kippiasennossa tuulettamisen etuna on, että raitis ilma ohjautuu ylös eikä viilennä lattianrajaa. 15

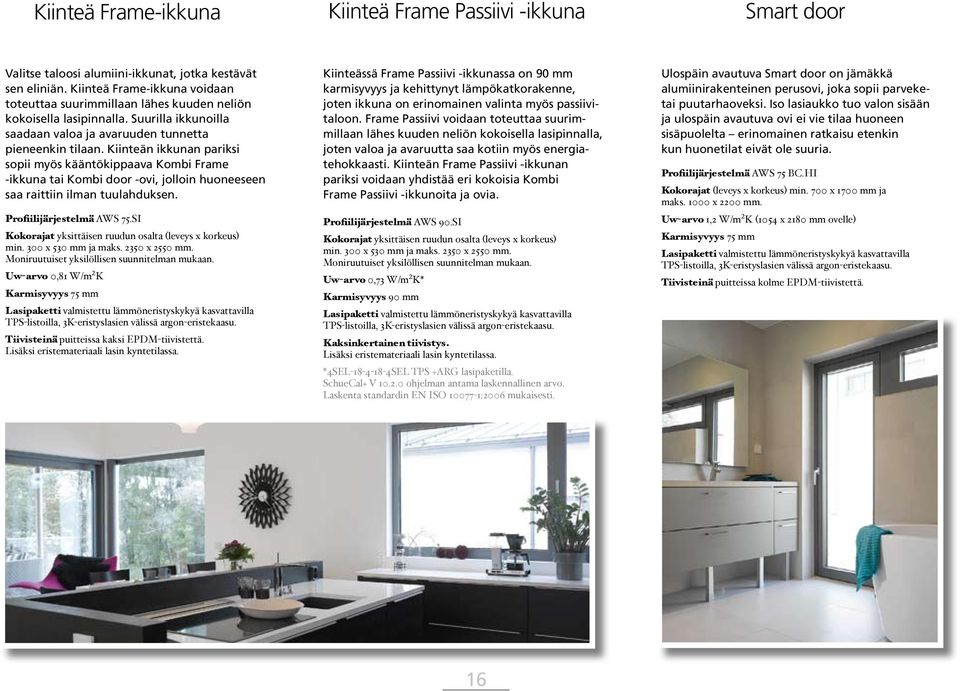

18 Kiinteä Frame-ikkuna Kiinteä Frame Passiivi -ikkuna Smart door Valitse taloosi alumiini-ikkunat, jotka kestävät sen eliniän. Kiinteä Frame-ikkuna voidaan toteuttaa suurimmillaan lähes kuuden neliön kokoisella lasipinnalla. Suurilla ikkunoilla saadaan valoa ja avaruuden tunnetta pieneenkin tilaan. Kiinteän ikkunan pariksi sopii myös kääntökippaava Kombi Frame -ikkuna tai Kombi door -ovi, jolloin huoneeseen saa raittiin ilman tuulahduksen. Profiilijärjestelmä AWS 75.SI Kokorajat yksittäisen ruudun osalta (leveys x korkeus) min. 300 x 530 mm ja maks x 2550 mm. Moniruutuiset yksilöllisen suunnitelman mukaan. Uw-arvo 0,81 W/m²K Karmisyvyys 75 mm Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Tiivisteinä puitteissa kaksi EPDM-tiivistettä. Lisäksi eristemateriaali lasin kyntetilassa. Kiinteässä Frame Passiivi -ikkunassa on 90 mm karmisyvyys ja kehittynyt lämpökatkorakenne, joten ikkuna on erinomainen valinta myös passiivitaloon. Frame Passiivi voidaan toteuttaa suurimmillaan lähes kuuden neliön kokoisella lasipinnalla, joten valoa ja avaruutta saa kotiin myös energiatehokkaasti. Kiinteän Frame Passiivi -ikkunan pariksi voidaan yhdistää eri kokoisia Kombi Frame Passiivi -ikkunoita ja ovia. Profiilijärjestelmä AWS 90.SI Kokorajat yksittäisen ruudun osalta (leveys x korkeus) min. 300 x 530 mm ja maks x 2550 mm. Moniruutuiset yksilöllisen suunnitelman mukaan. Uw-arvo 0,73 W/m²K* Karmisyvyys 90 mm Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Kaksinkertainen tiivistys. Lisäksi eristemateriaali lasin kyntetilassa. *4SEL SEL TPS +ARG lasipaketilla. SchueCal+ V ohjelman antama laskennallinen arvo. Laskenta standardin EN ISO :2006 mukaisesti. Ulospäin avautuva Smart door on jämäkkä alumiinirakenteinen perusovi, joka sopii parveketai puutarhaoveksi. Iso lasiaukko tuo valon sisään ja ulospäin avautuva ovi ei vie tilaa huoneen sisäpuolelta erinomainen ratkaisu etenkin kun huonetilat eivät ole suuria. Profiilijärjestelmä AWS 75 BC.HI Kokorajat (leveys x korkeus) min. 700 x 1700 mm ja maks x 2200 mm. Uw-arvo 1,2 W/m²K (1054 x 2180 mm ovelle) Karmisyvyys 75 mm Lasipaketti valmistettu lämmöneristyskykyä kasvattavilla TPS-listoilla, 3K-eristyslasien välissä argon-eristekaasu. Tiivisteinä puitteissa kolme EPDM-tiivistettä. 16

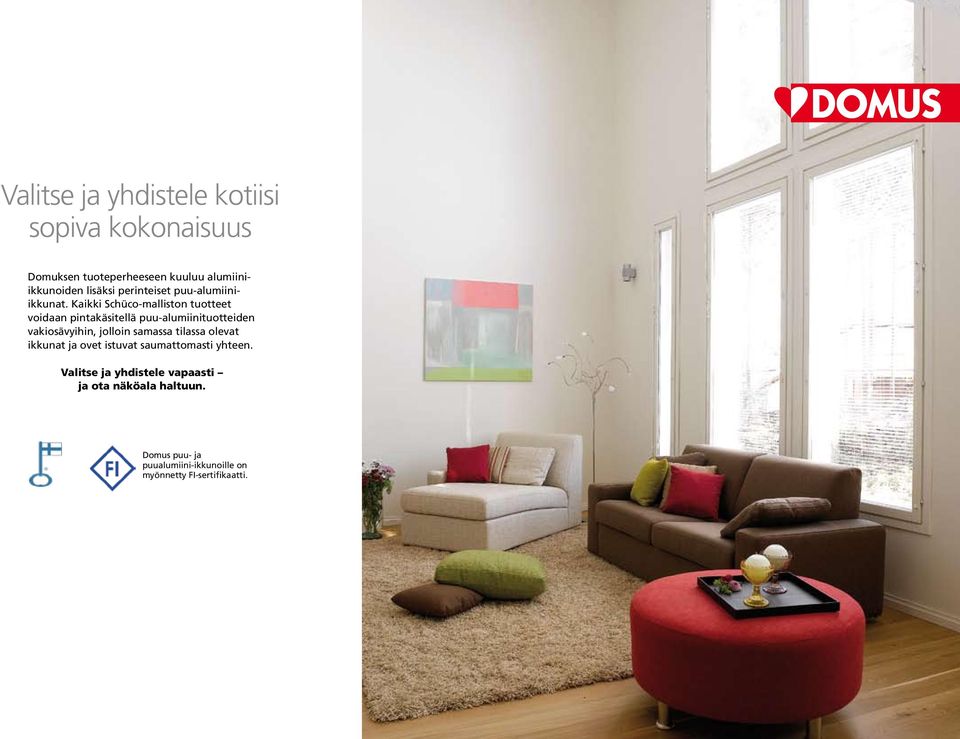

19 Valitse ja yhdistele kotiisi sopiva kokonaisuus Domuksen tuoteperheeseen kuuluu alumiiniikkunoiden lisäksi perinteiset puu-alumiiniikkunat. Kaikki Schüco-malliston tuotteet voidaan pintakäsitellä puu-alumiinituotteiden vakiosävyihin, jolloin samassa tilassa olevat ikkunat ja ovet istuvat saumattomasti yhteen. Valitse ja yhdistele vapaasti ja ota näköala haltuun. Domus puu- ja puualumiini-ikkunoille on myönnetty FI-sertifikaatti.

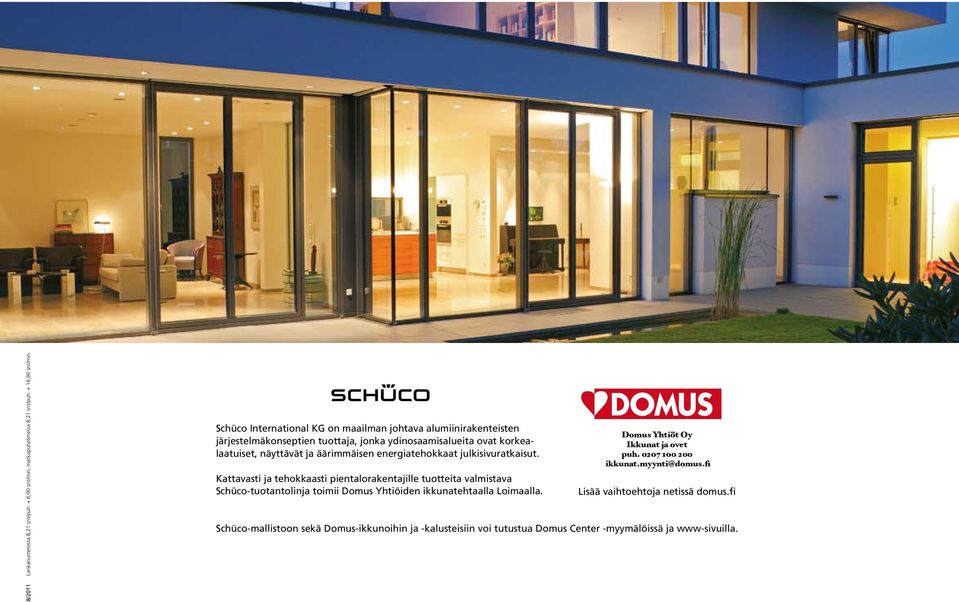

20 Lankanumerosta 8,21 snt/puh. + 6,90 snt/min, matkapuhelimesta 8,21 snt/puh. + 16,90 snt/min. Schüco International KG on maailman johtava alumiinirakenteisten järjestelmäkonseptien tuottaja, jonka ydinosaamisalueita ovat korkealaatuiset, näyttävät ja äärimmäisen energiatehokkaat julkisivuratkaisut. Kattavasti ja tehokkaasti pientalorakentajille tuotteita valmistava Schüco-tuotantolinja toimii Domus Yhtiöiden ikkunatehtaalla Loimaalla. Domus Yhtiöt Oy Ikkunat ja ovet puh ikkunat.myynti@domus.fi Lisää vaihtoehtoja netissä domus.fi Schüco-mallistoon sekä Domus-ikkunoihin ja -kalusteisiin voi tutustua Domus Center -myymälöissä ja www-sivuilla. 8/2011
