FM/AM Portable MiniDisc Recorder

Transkriptio

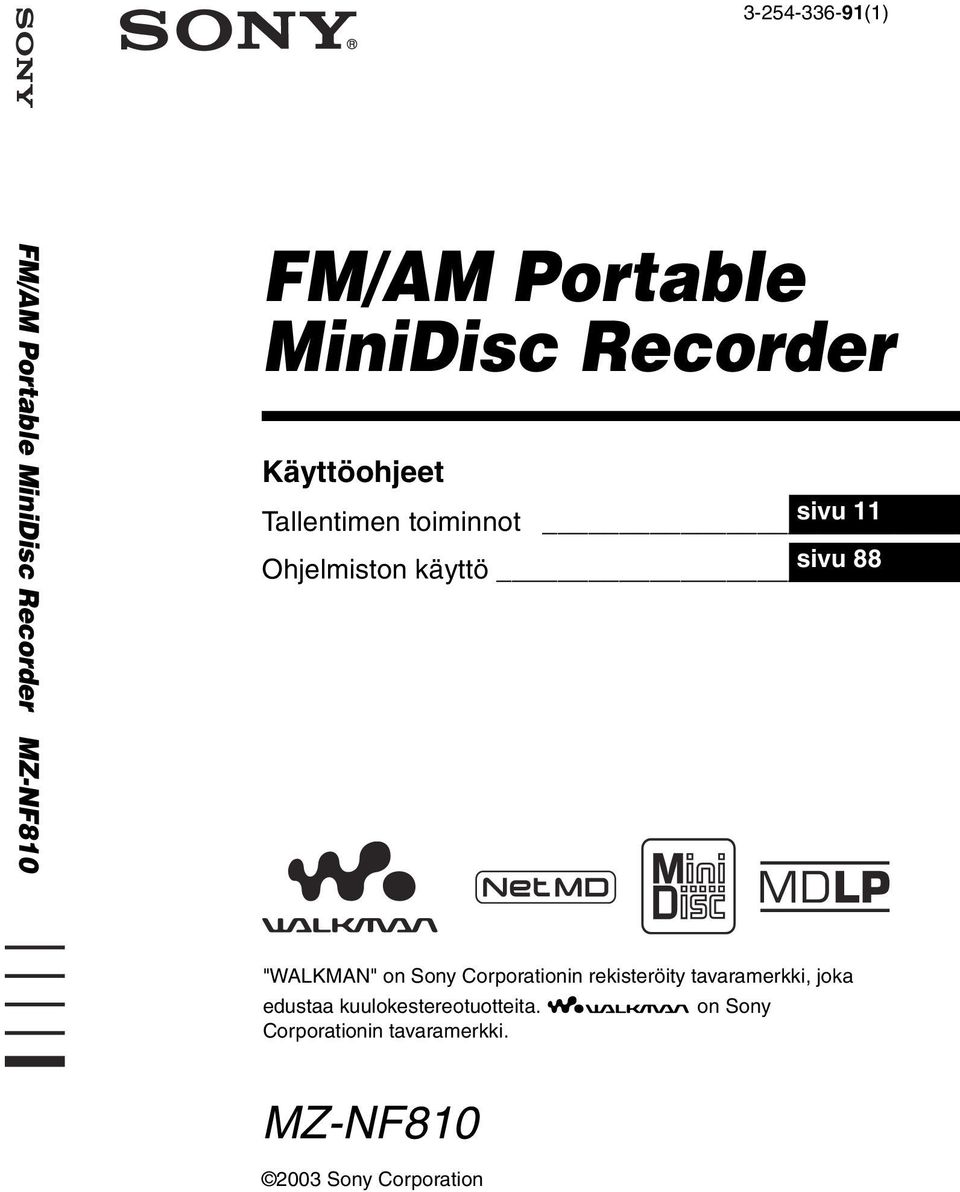

1 (1) FM/AM Portable MiniDisc Recorder MZ-NF810 FM/AM Portable MiniDisc Recorder Käyttöohjeet Tallentimen toiminnot sivu 11 Ohjelmiston käyttö sivu 88 "WALKMAN" on Sony Corporationin rekisteröity tavaramerkki, joka edustaa kuulokestereotuotteita. on Sony Corporationin tavaramerkki. MZ-NF Sony Corporation

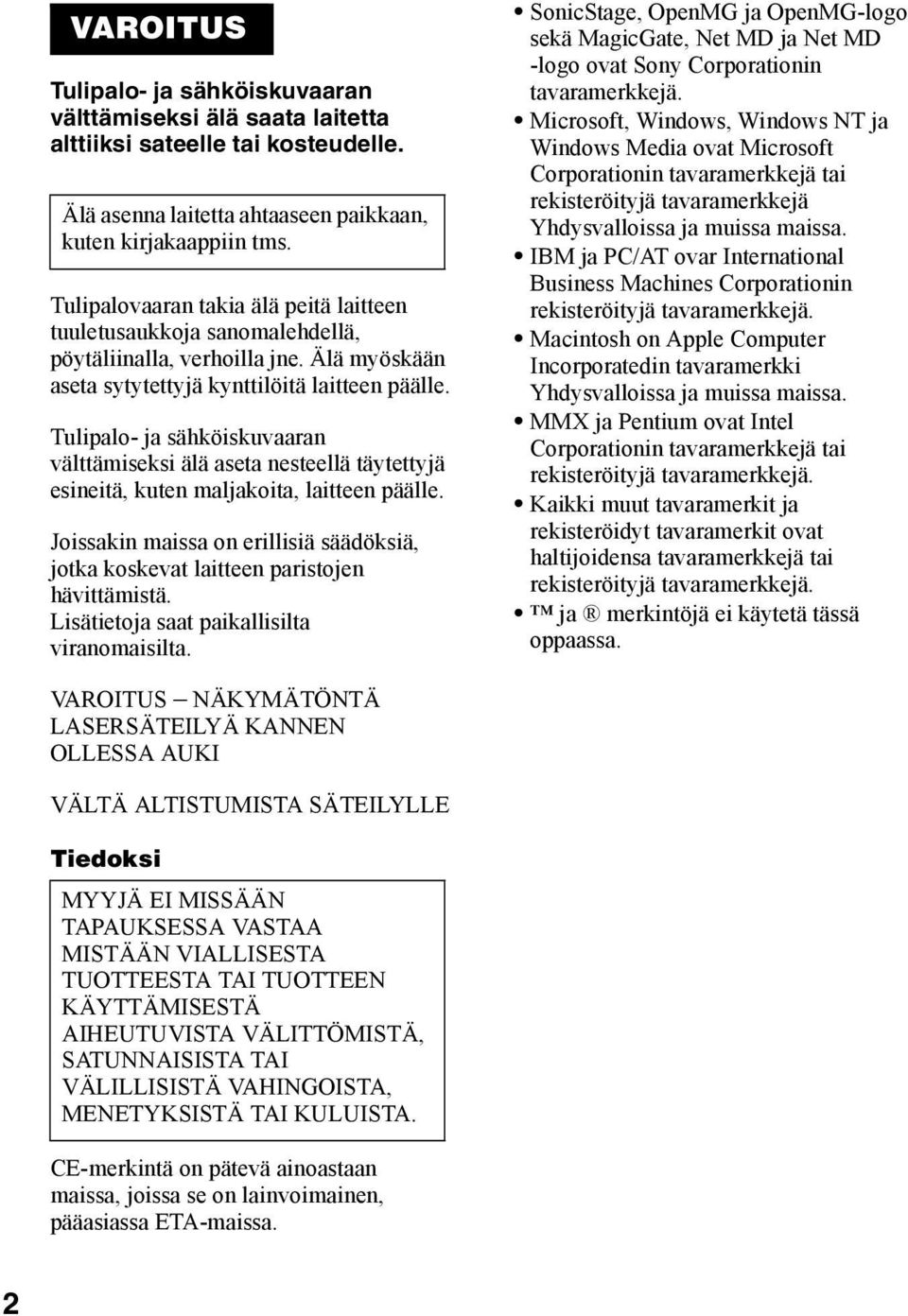

2 VAROITUS Tulipalo- ja sähköiskuvaaran välttämiseksi älä saata laitetta alttiiksi sateelle tai kosteudelle. Älä asenna laitetta ahtaaseen paikkaan, kuten kirjakaappiin tms. Tulipalovaaran takia älä peitä laitteen tuuletusaukkoja sanomalehdellä, pöytäliinalla, verhoilla jne. Älä myöskään aseta sytytettyjä kynttilöitä laitteen päälle. Tulipalo- ja sähköiskuvaaran välttämiseksi älä aseta nesteellä täytettyjä esineitä, kuten maljakoita, laitteen päälle. Joissakin maissa on erillisiä säädöksiä, jotka koskevat laitteen paristojen hävittämistä. Lisätietoja saat paikallisilta viranomaisilta. SonicStage, OpenMG ja OpenMG-logo sekä MagicGate, Net MD ja Net MD -logo ovat Sony Corporationin tavaramerkkejä. Microsoft, Windows, Windows NT ja Windows Media ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. IBM ja PC/AT ovar International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Macintosh on Apple Computer Incorporatedin tavaramerkki Yhdysvalloissa ja muissa maissa. MMX ja Pentium ovat Intel Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit ovat haltijoidensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. ja merkintöjä ei käytetä tässä oppaassa. VAROITUS NÄKYMÄTÖNTÄ LASERSÄTEILYÄ KANNEN OLLESSA AUKI VÄLTÄ ALTISTUMISTA SÄTEILYLLE Tiedoksi MYYJÄ EI MISSÄÄN TAPAUKSESSA VASTAA MISTÄÄN VIALLISESTA TUOTTEESTA TAI TUOTTEEN KÄYTTÄMISESTÄ AIHEUTUVISTA VÄLITTÖMISTÄ, SATUNNAISISTA TAI VÄLILLISISTÄ VAHINGOISTA, MENETYKSISTÄ TAI KULUISTA. CE-merkintä on pätevä ainoastaan maissa, joissa se on lainvoimainen, pääasiassa ETA-maissa. 2

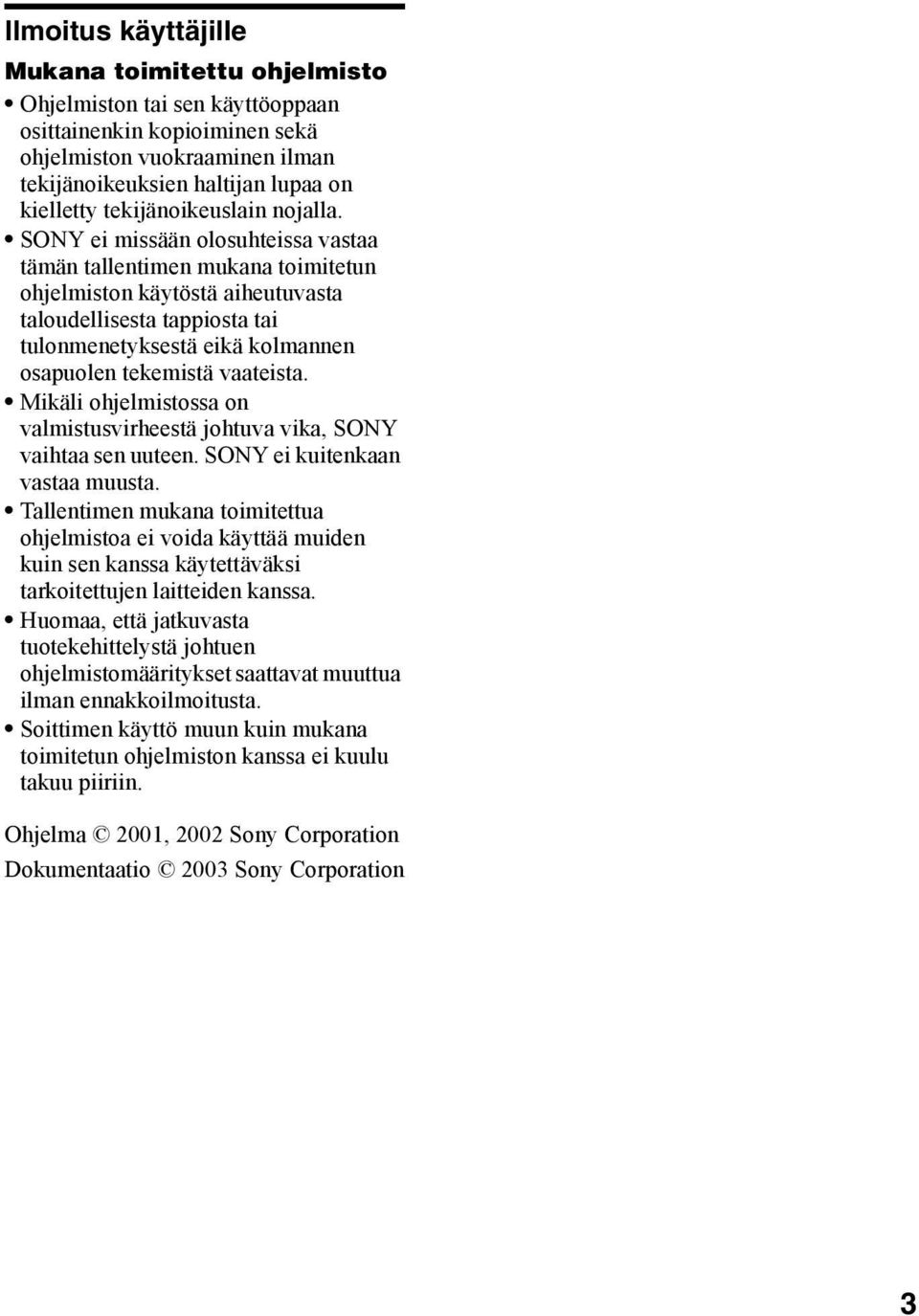

3 Ilmoitus käyttäjille Mukana toimitettu ohjelmisto Ohjelmiston tai sen käyttöoppaan osittainenkin kopioiminen sekä ohjelmiston vuokraaminen ilman tekijänoikeuksien haltijan lupaa on kielletty tekijänoikeuslain nojalla. SONY ei missään olosuhteissa vastaa tämän tallentimen mukana toimitetun ohjelmiston käytöstä aiheutuvasta taloudellisesta tappiosta tai tulonmenetyksestä eikä kolmannen osapuolen tekemistä vaateista. Mikäli ohjelmistossa on valmistusvirheestä johtuva vika, SONY vaihtaa sen uuteen. SONY ei kuitenkaan vastaa muusta. Tallentimen mukana toimitettua ohjelmistoa ei voida käyttää muiden kuin sen kanssa käytettäväksi tarkoitettujen laitteiden kanssa. Huomaa, että jatkuvasta tuotekehittelystä johtuen ohjelmistomääritykset saattavat muuttua ilman ennakkoilmoitusta. Soittimen käyttö muun kuin mukana toimitetun ohjelmiston kanssa ei kuulu takuu piiriin. Ohjelma 2001, 2002 Sony Corporation Dokumentaatio 2003 Sony Corporation 3

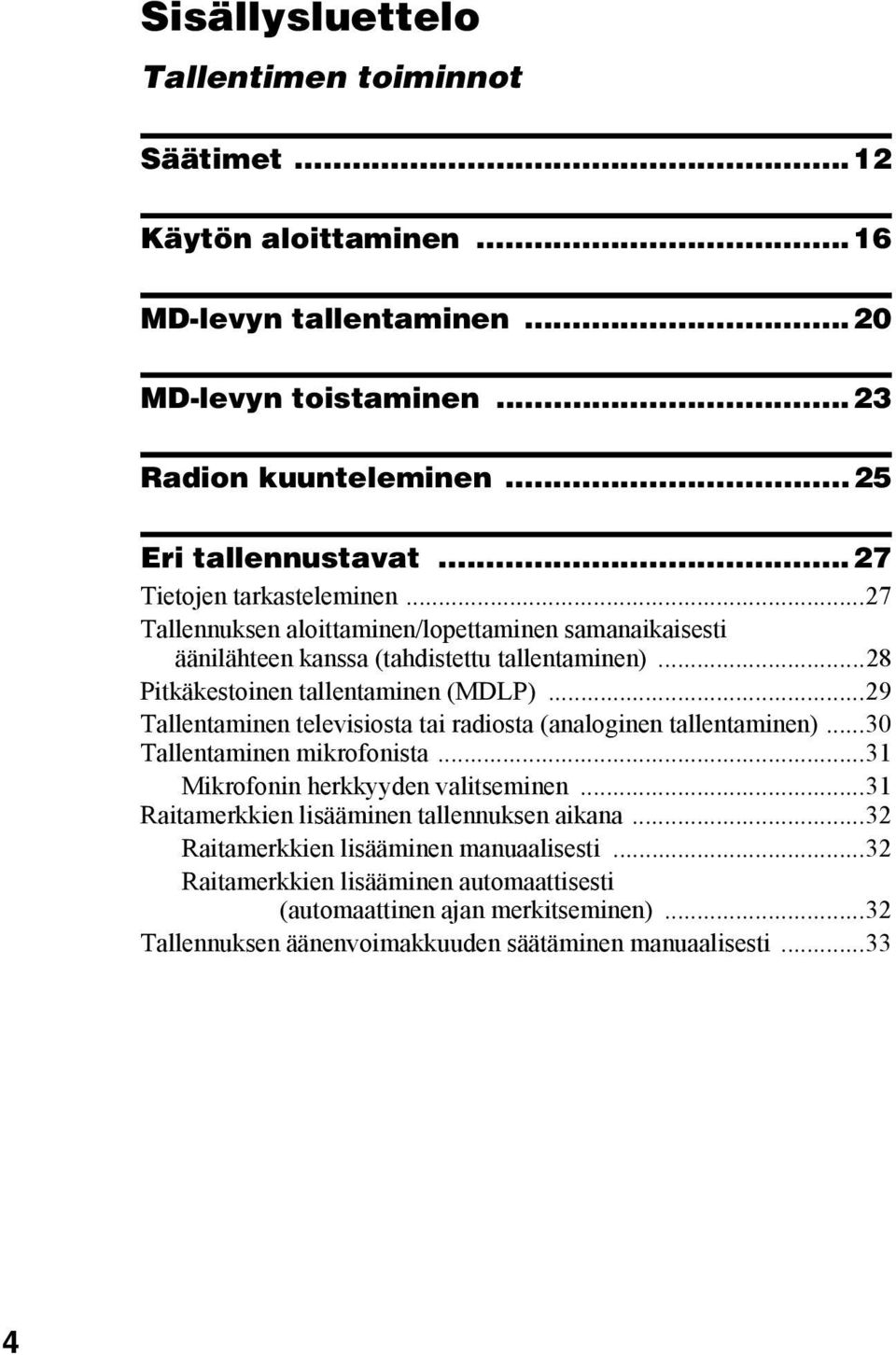

4 Sisällysluettelo Tallentimen toiminnot Säätimet...12 Käytön aloittaminen...16 MD-levyn tallentaminen...20 MD-levyn toistaminen...23 Radion kuunteleminen...25 Eri tallennustavat...27 Tietojen tarkasteleminen...27 Tallennuksen aloittaminen/lopettaminen samanaikaisesti äänilähteen kanssa (tahdistettu tallentaminen)...28 Pitkäkestoinen tallentaminen (MDLP)...29 Tallentaminen televisiosta tai radiosta (analoginen tallentaminen)...30 Tallentaminen mikrofonista...31 Mikrofonin herkkyyden valitseminen...31 Raitamerkkien lisääminen tallennuksen aikana...32 Raitamerkkien lisääminen manuaalisesti...32 Raitamerkkien lisääminen automaattisesti (automaattinen ajan merkitseminen)...32 Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti

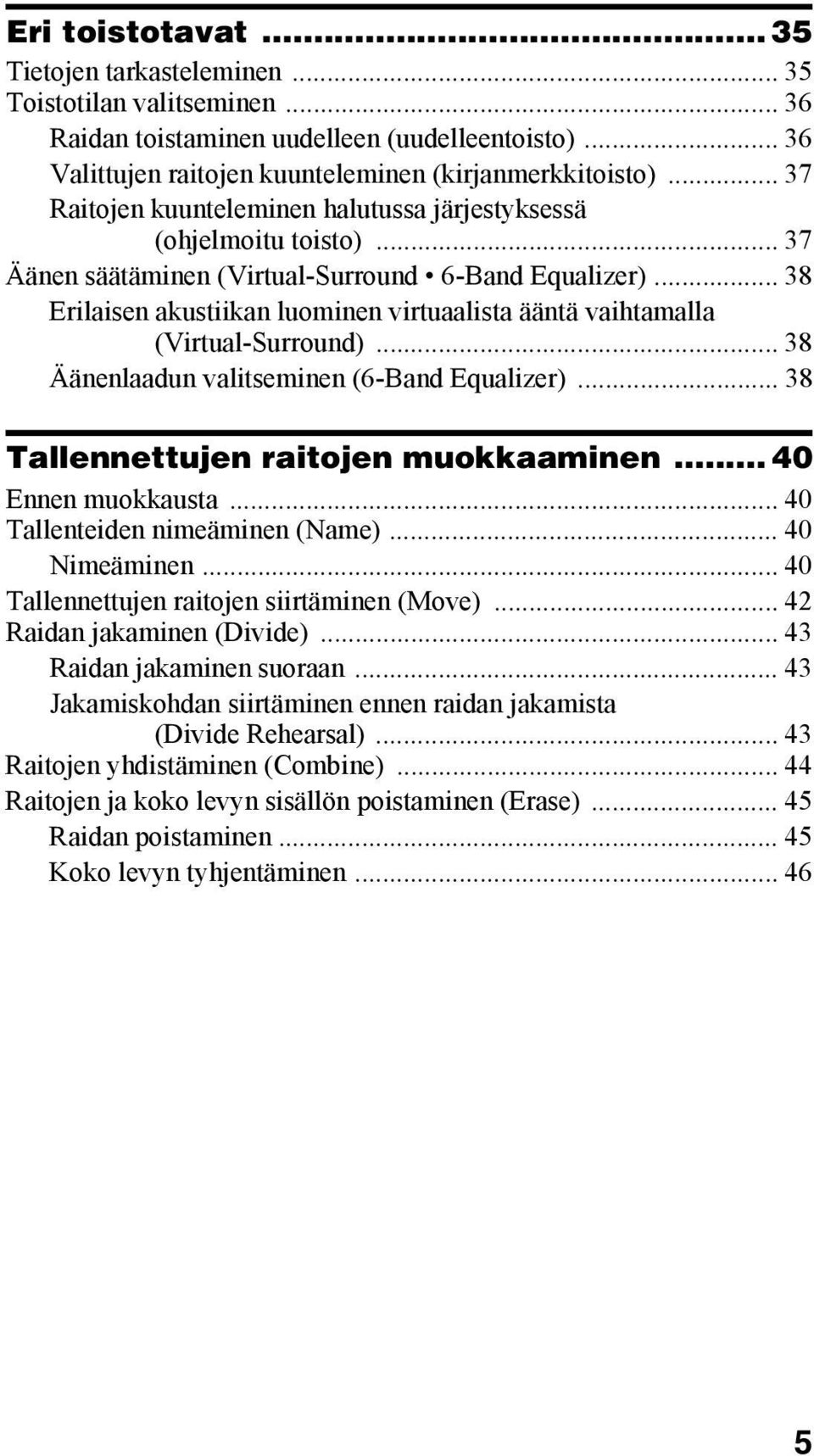

5 Eri toistotavat Tietojen tarkasteleminen Toistotilan valitseminen Raidan toistaminen uudelleen (uudelleentoisto) Valittujen raitojen kuunteleminen (kirjanmerkkitoisto) Raitojen kuunteleminen halutussa järjestyksessä (ohjelmoitu toisto) Äänen säätäminen (Virtual-Surround 6-Band Equalizer) Erilaisen akustiikan luominen virtuaalista ääntä vaihtamalla (Virtual-Surround) Äänenlaadun valitseminen (6-Band Equalizer) Tallennettujen raitojen muokkaaminen Ennen muokkausta Tallenteiden nimeäminen (Name) Nimeäminen Tallennettujen raitojen siirtäminen (Move) Raidan jakaminen (Divide) Raidan jakaminen suoraan Jakamiskohdan siirtäminen ennen raidan jakamista (Divide Rehearsal) Raitojen yhdistäminen (Combine) Raitojen ja koko levyn sisällön poistaminen (Erase) Raidan poistaminen Koko levyn tyhjentäminen

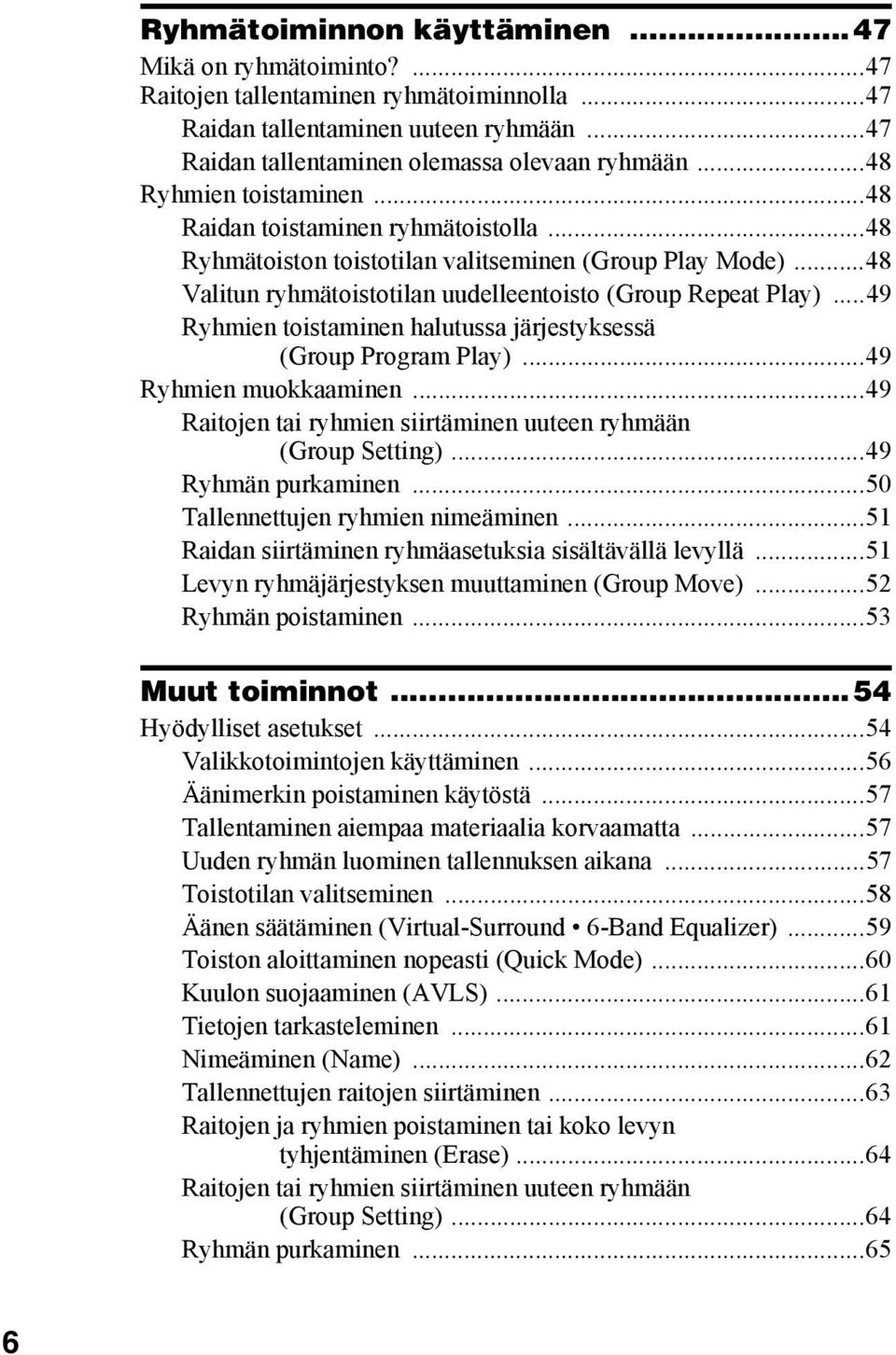

6 Ryhmätoiminnon käyttäminen...47 Mikä on ryhmätoiminto?...47 Raitojen tallentaminen ryhmätoiminnolla...47 Raidan tallentaminen uuteen ryhmään...47 Raidan tallentaminen olemassa olevaan ryhmään...48 Ryhmien toistaminen...48 Raidan toistaminen ryhmätoistolla...48 Ryhmätoiston toistotilan valitseminen (Group Play Mode)...48 Valitun ryhmätoistotilan uudelleentoisto (Group Repeat Play)...49 Ryhmien toistaminen halutussa järjestyksessä (Group Program Play)...49 Ryhmien muokkaaminen...49 Raitojen tai ryhmien siirtäminen uuteen ryhmään (Group Setting)...49 Ryhmän purkaminen...50 Tallennettujen ryhmien nimeäminen...51 Raidan siirtäminen ryhmäasetuksia sisältävällä levyllä...51 Levyn ryhmäjärjestyksen muuttaminen (Group Move)...52 Ryhmän poistaminen...53 Muut toiminnot...54 Hyödylliset asetukset...54 Valikkotoimintojen käyttäminen...56 Äänimerkin poistaminen käytöstä...57 Tallentaminen aiempaa materiaalia korvaamatta...57 Uuden ryhmän luominen tallennuksen aikana...57 Toistotilan valitseminen...58 Äänen säätäminen (Virtual-Surround 6-Band Equalizer)...59 Toiston aloittaminen nopeasti (Quick Mode)...60 Kuulon suojaaminen (AVLS)...61 Tietojen tarkasteleminen...61 Nimeäminen (Name)...62 Tallennettujen raitojen siirtäminen...63 Raitojen ja ryhmien poistaminen tai koko levyn tyhjentäminen (Erase)...64 Raitojen tai ryhmien siirtäminen uuteen ryhmään (Group Setting)...64 Ryhmän purkaminen

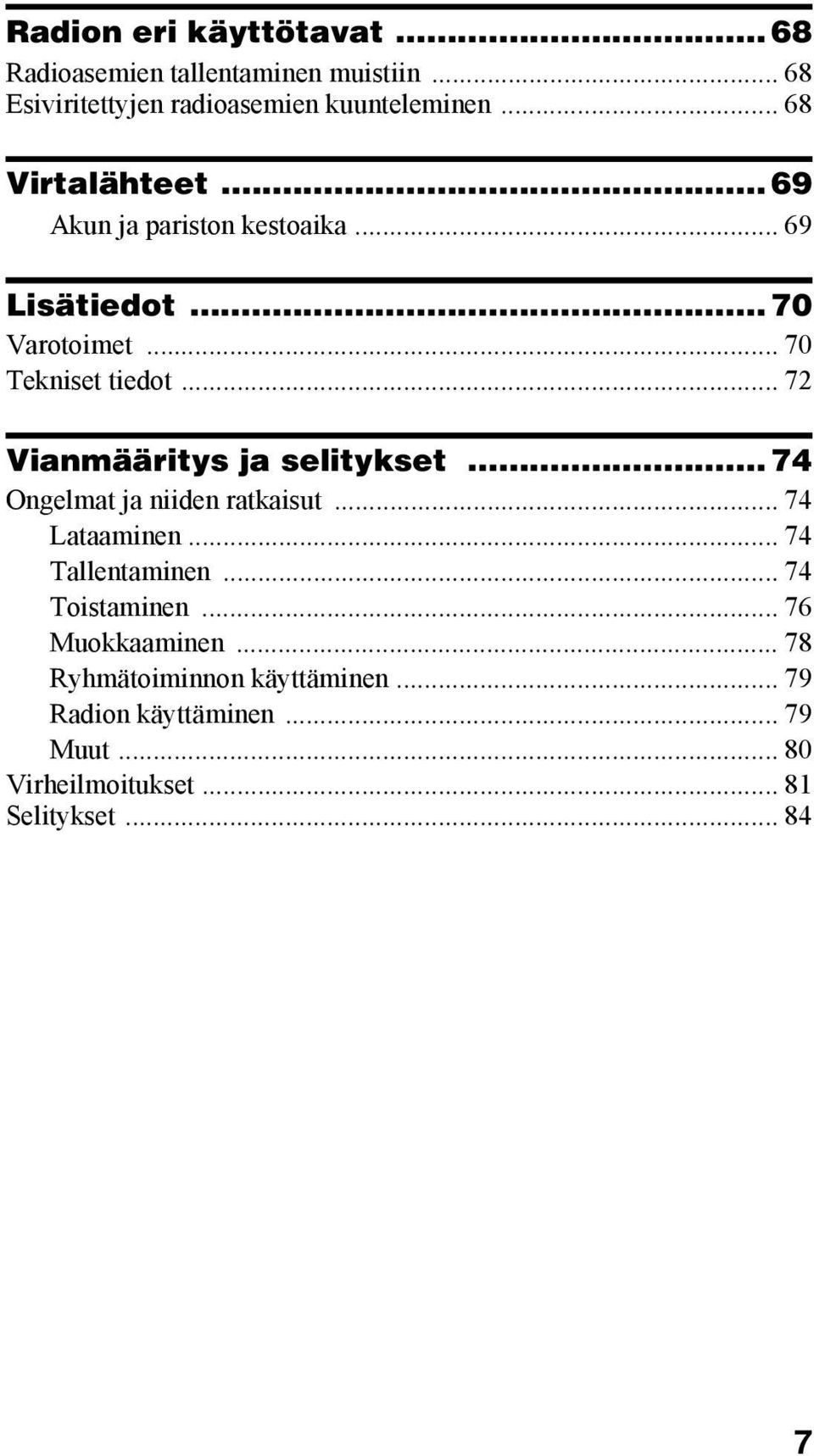

7 Radion eri käyttötavat Radioasemien tallentaminen muistiin Esiviritettyjen radioasemien kuunteleminen Virtalähteet Akun ja pariston kestoaika Lisätiedot Varotoimet Tekniset tiedot Vianmääritys ja selitykset Ongelmat ja niiden ratkaisut Lataaminen Tallentaminen Toistaminen Muokkaaminen Ryhmätoiminnon käyttäminen Radion käyttäminen Muut Virheilmoitukset Selitykset

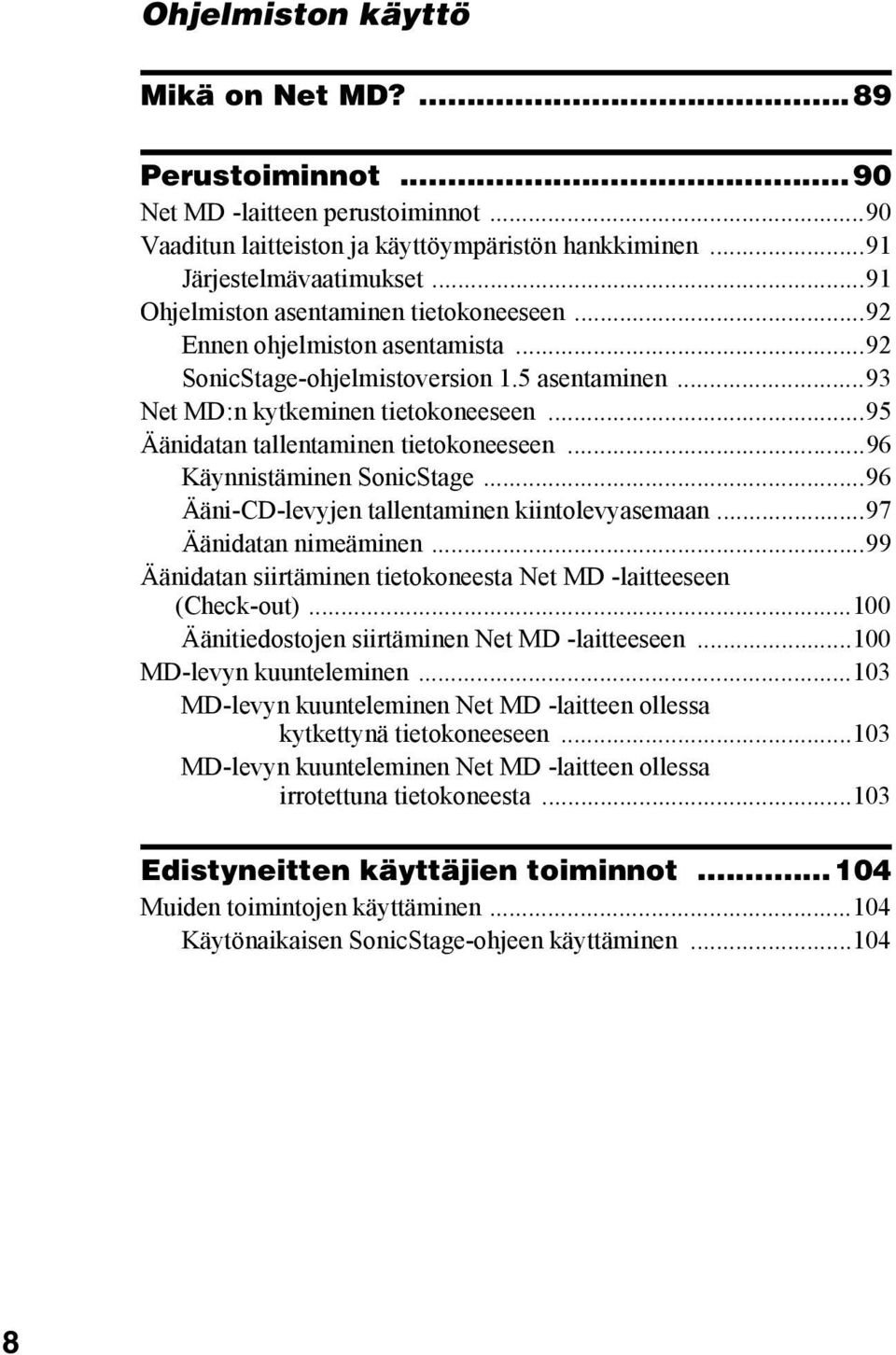

8 Ohjelmiston käyttö Mikä on Net MD?...89 Perustoiminnot Net MD -laitteen perustoiminnot...90 Vaaditun laitteiston ja käyttöympäristön hankkiminen...91 Järjestelmävaatimukset...91 Ohjelmiston asentaminen tietokoneeseen...92 Ennen ohjelmiston asentamista...92 SonicStage-ohjelmistoversion 1.5 asentaminen...93 Net MD:n kytkeminen tietokoneeseen...95 Äänidatan tallentaminen tietokoneeseen...96 Käynnistäminen SonicStage...96 Ääni-CD-levyjen tallentaminen kiintolevyasemaan...97 Äänidatan nimeäminen...99 Äänidatan siirtäminen tietokoneesta Net MD -laitteeseen (Check-out) Äänitiedostojen siirtäminen Net MD -laitteeseen MD-levyn kuunteleminen MD-levyn kuunteleminen Net MD -laitteen ollessa kytkettynä tietokoneeseen MD-levyn kuunteleminen Net MD -laitteen ollessa irrotettuna tietokoneesta Edistyneitten käyttäjien toiminnot Muiden toimintojen käyttäminen Käytönaikaisen SonicStage-ohjeen käyttäminen

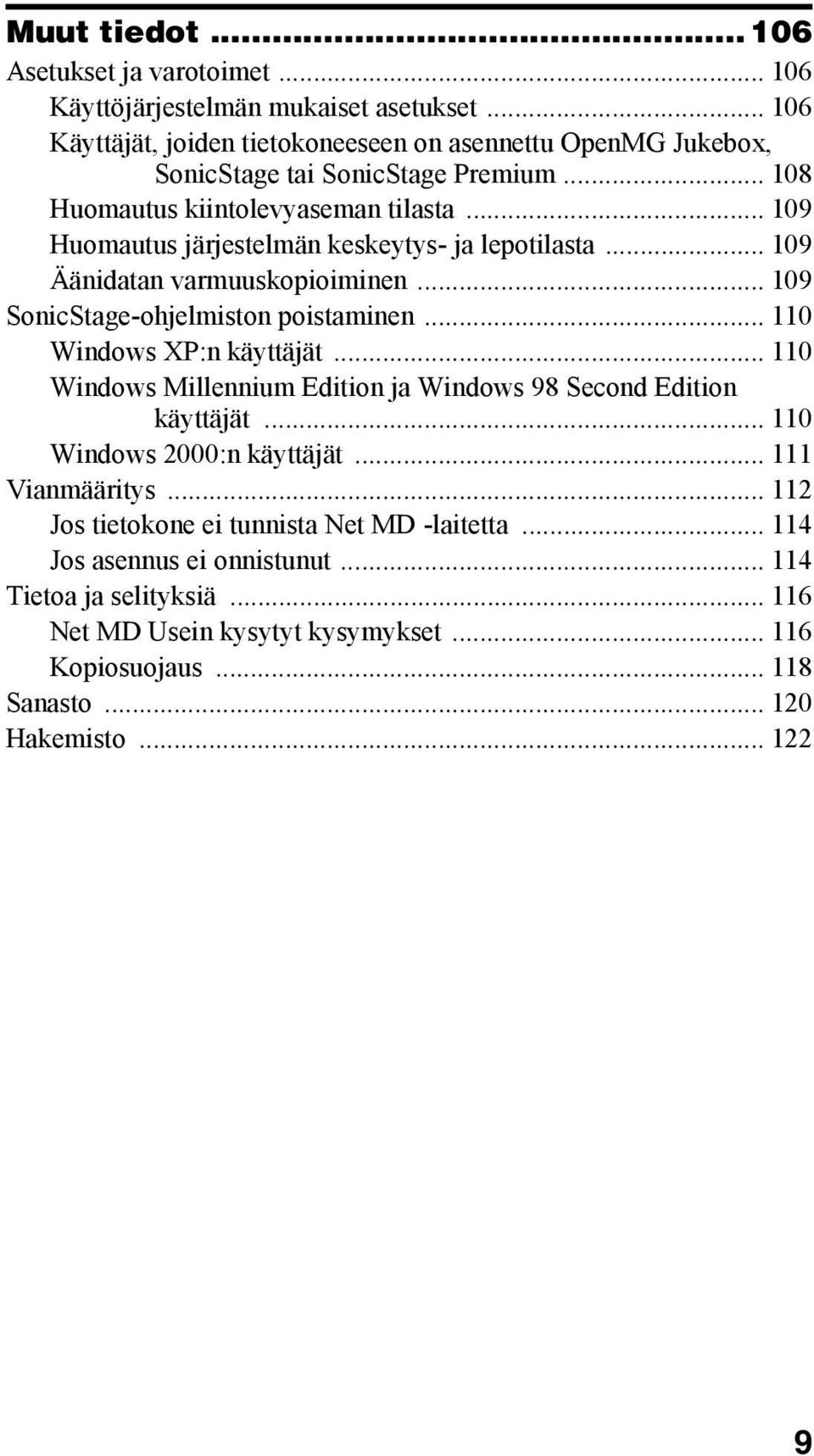

9 Muut tiedot Asetukset ja varotoimet Käyttöjärjestelmän mukaiset asetukset Käyttäjät, joiden tietokoneeseen on asennettu OpenMG Jukebox, SonicStage tai SonicStage Premium Huomautus kiintolevyaseman tilasta Huomautus järjestelmän keskeytys- ja lepotilasta Äänidatan varmuuskopioiminen SonicStage-ohjelmiston poistaminen Windows XP:n käyttäjät Windows Millennium Edition ja Windows 98 Second Edition käyttäjät Windows 2000:n käyttäjät Vianmääritys Jos tietokone ei tunnista Net MD -laitetta Jos asennus ei onnistunut Tietoa ja selityksiä Net MD Usein kysytyt kysymykset Kopiosuojaus Sanasto Hakemisto

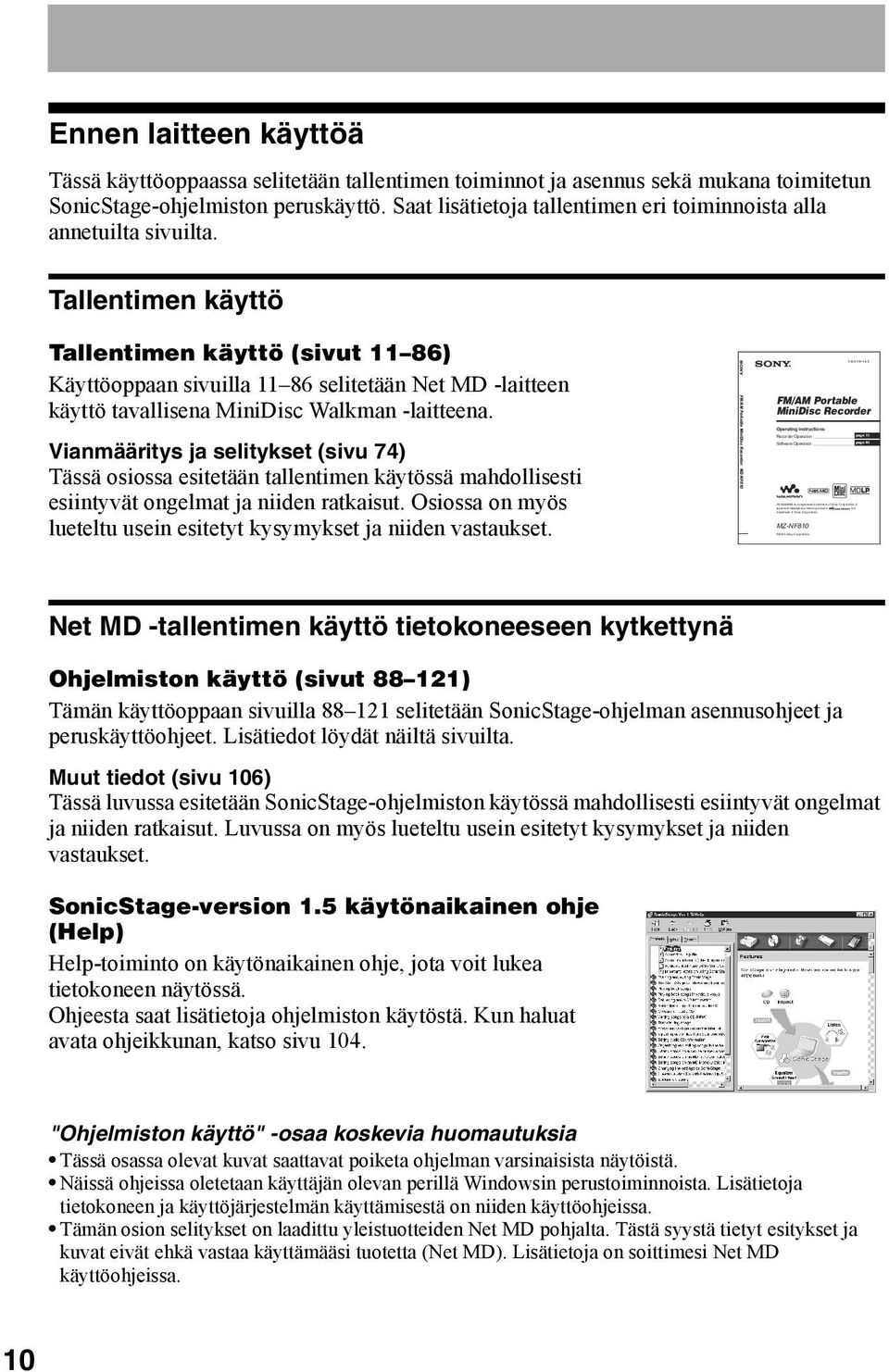

10 (1) Operating Instructions Recorder Operation page 11 Software Operation page 84 ìwalkmanî is a registered trademark of Sony Corporation to represent Headphone Stereo products. is a trademark of Sony Corporation Sony Corporation Ennen laitteen käyttöä Tässä käyttöoppaassa selitetään tallentimen toiminnot ja asennus sekä mukana toimitetun SonicStage-ohjelmiston peruskäyttö. Saat lisätietoja tallentimen eri toiminnoista alla annetuilta sivuilta. Tallentimen käyttö Tallentimen käyttö (sivut 11 86) Käyttöoppaan sivuilla selitetään Net MD -laitteen käyttö tavallisena MiniDisc Walkman -laitteena. Vianmääritys ja selitykset (sivu 74) Tässä osiossa esitetään tallentimen käytössä mahdollisesti esiintyvät ongelmat ja niiden ratkaisut. Osiossa on myös lueteltu usein esitetyt kysymykset ja niiden vastaukset. FM/AM Portable MiniDisc Recorder MZ-NF810 FM/AM Portable MiniDisc Recorder MZ-NF810 Net MD -tallentimen käyttö tietokoneeseen kytkettynä Ohjelmiston käyttö (sivut ) Tämän käyttöoppaan sivuilla selitetään SonicStage-ohjelman asennusohjeet ja peruskäyttöohjeet. Lisätiedot löydät näiltä sivuilta. Muut tiedot (sivu 106) Tässä luvussa esitetään SonicStage-ohjelmiston käytössä mahdollisesti esiintyvät ongelmat ja niiden ratkaisut. Luvussa on myös lueteltu usein esitetyt kysymykset ja niiden vastaukset. SonicStage-version 1.5 käytönaikainen ohje (Help) Help-toiminto on käytönaikainen ohje, jota voit lukea tietokoneen näytössä. Ohjeesta saat lisätietoja ohjelmiston käytöstä. Kun haluat avata ohjeikkunan, katso sivu 104. "Ohjelmiston käyttö" -osaa koskevia huomautuksia Tässä osassa olevat kuvat saattavat poiketa ohjelman varsinaisista näytöistä. Näissä ohjeissa oletetaan käyttäjän olevan perillä Windowsin perustoiminnoista. Lisätietoja tietokoneen ja käyttöjärjestelmän käyttämisestä on niiden käyttöohjeissa. Tämän osion selitykset on laadittu yleistuotteiden Net MD pohjalta. Tästä syystä tietyt esitykset ja kuvat eivät ehkä vastaa käyttämääsi tuotetta (Net MD). Lisätietoja on soittimesi Net MD käyttöohjeissa. 10

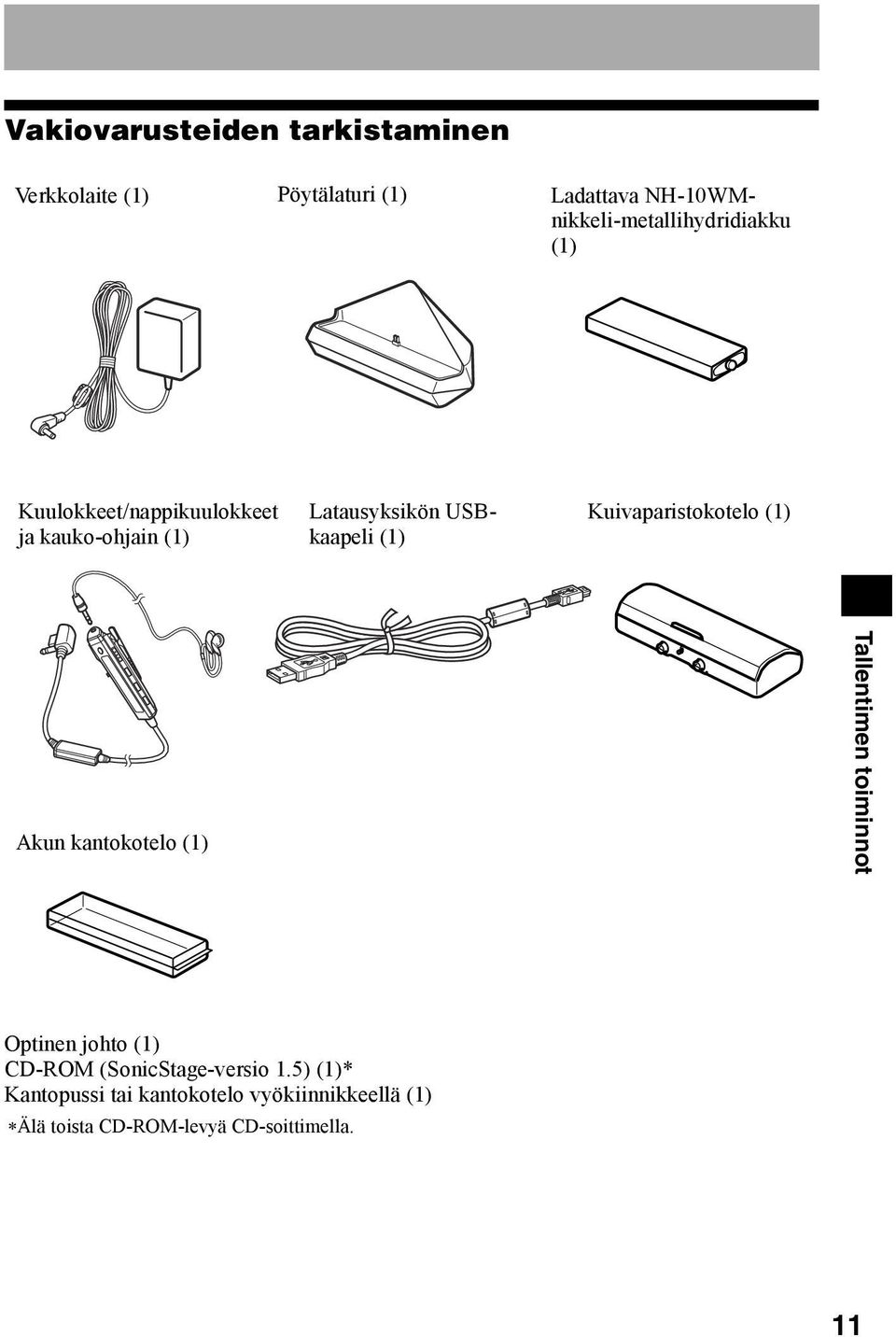

11 Vakiovarusteiden tarkistaminen Verkkolaite (1) Pöytälaturi (1) Ladattava NH-10WMnikkeli-metallihydridiakku (1) Kuulokkeet/nappikuulokkeet ja kauko-ohjain (1) Latausyksikön USBkaapeli (1) Kuivaparistokotelo (1) Akun kantokotelo (1) Tallentimen toiminnot Optinen johto (1) CD-ROM (SonicStage-versio 1.5) (1)* Kantopussi tai kantokotelo vyökiinnikkeellä (1) Älä toista CD-ROM-levyä CD-soittimella. 11

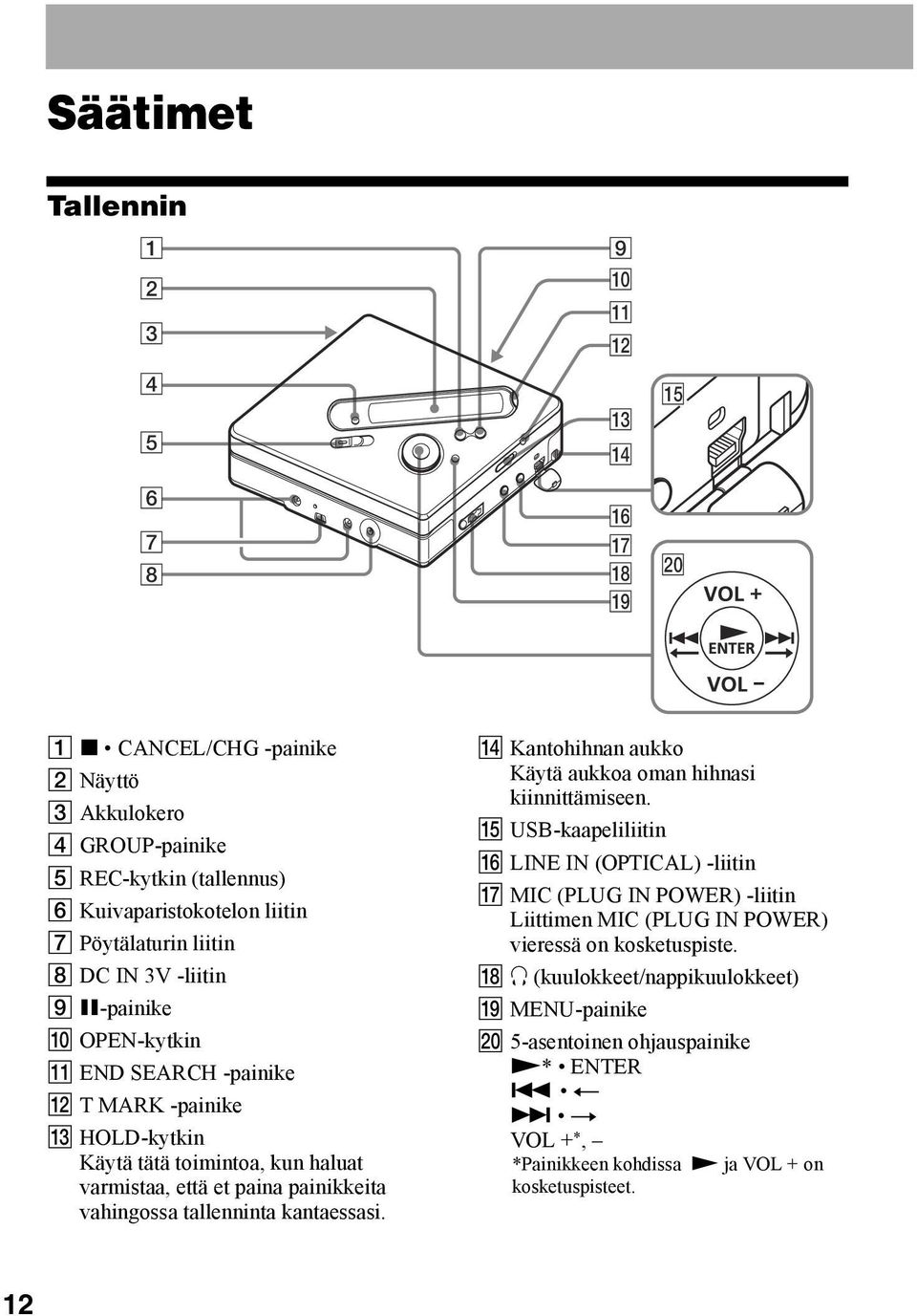

12 Säätimet Tallennin q; qa qs qd qf qh qj qk ql qg w; A x CANCEL/CHG -painike B Näyttö C Akkulokero D GROUP-painike E REC-kytkin (tallennus) F Kuivaparistokotelon liitin G Pöytälaturin liitin H DC IN 3V -liitin I X-painike J OPEN-kytkin K END SEARCH -painike L T MARK -painike M HOLD-kytkin Käytä tätä toimintoa, kun haluat varmistaa, että et paina painikkeita vahingossa tallenninta kantaessasi. N Kantohihnan aukko Käytä aukkoa oman hihnasi kiinnittämiseen. O USB-kaapeliliitin P LINE IN (OPTICAL) -liitin Q MIC (PLUG IN POWER) -liitin Liittimen MIC (PLUG IN POWER) vieressä on kosketuspiste. R i (kuulokkeet/nappikuulokkeet) S MENU-painike T 5-asentoinen ohjauspainike N* ENTER. T > t VOL + *, *Painikkeen kohdissa N ja VOL + on kosketuspisteet. 12

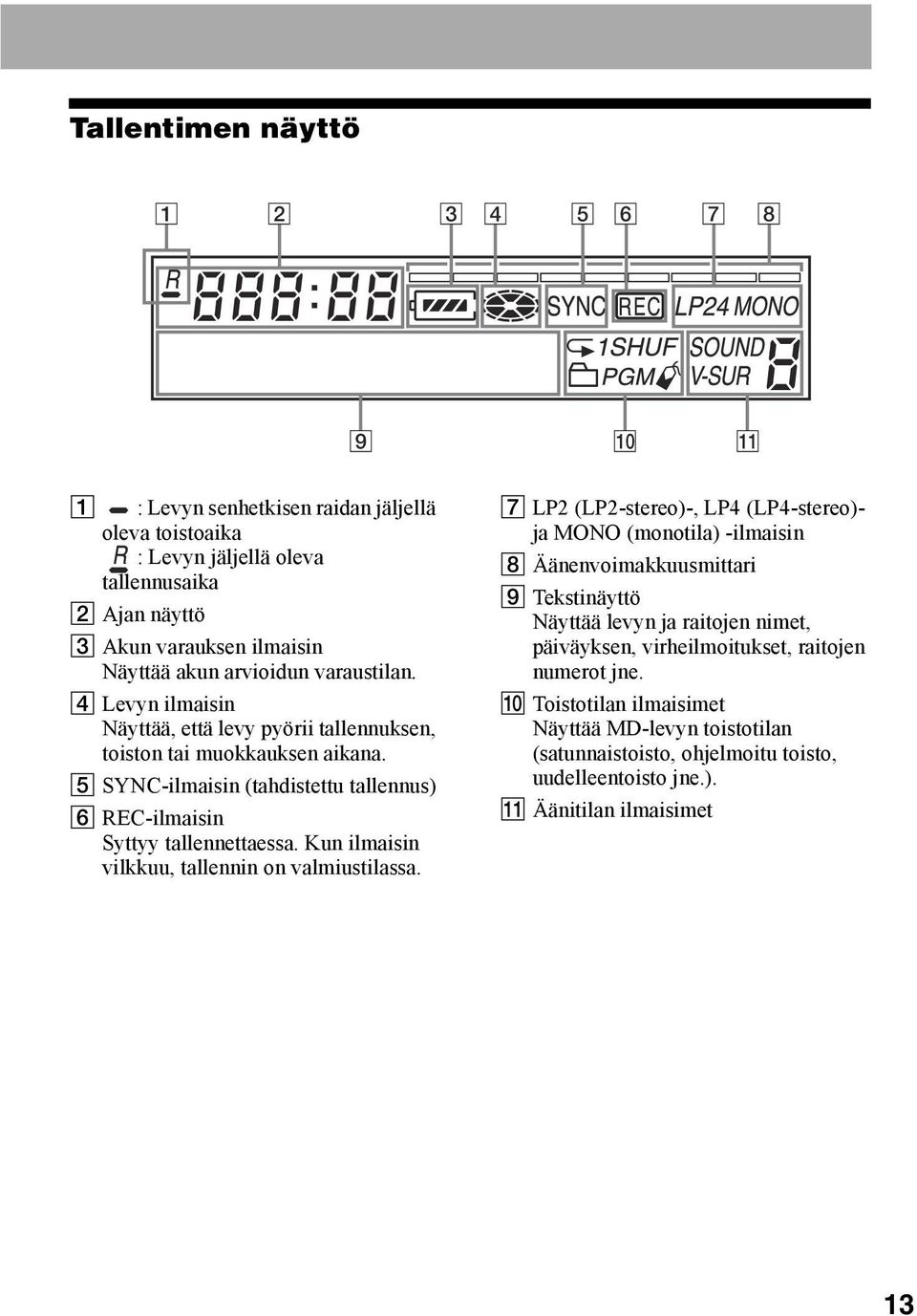

13 Tallentimen näyttö q; qa A : Levyn senhetkisen raidan jäljellä oleva toistoaika : Levyn jäljellä oleva tallennusaika B Ajan näyttö C Akun varauksen ilmaisin Näyttää akun arvioidun varaustilan. D Levyn ilmaisin Näyttää, että levy pyörii tallennuksen, toiston tai muokkauksen aikana. E SYNC-ilmaisin (tahdistettu tallennus) F REC-ilmaisin Syttyy tallennettaessa. Kun ilmaisin vilkkuu, tallennin on valmiustilassa. G LP2 (LP2-stereo)-, LP4 (LP4-stereo)- ja MONO (monotila) -ilmaisin H Äänenvoimakkuusmittari I Tekstinäyttö Näyttää levyn ja raitojen nimet, päiväyksen, virheilmoitukset, raitojen numerot jne. J Toistotilan ilmaisimet Näyttää MD-levyn toistotilan (satunnaistoisto, ohjelmoitu toisto, uudelleentoisto jne.). K Äänitilan ilmaisimet 13

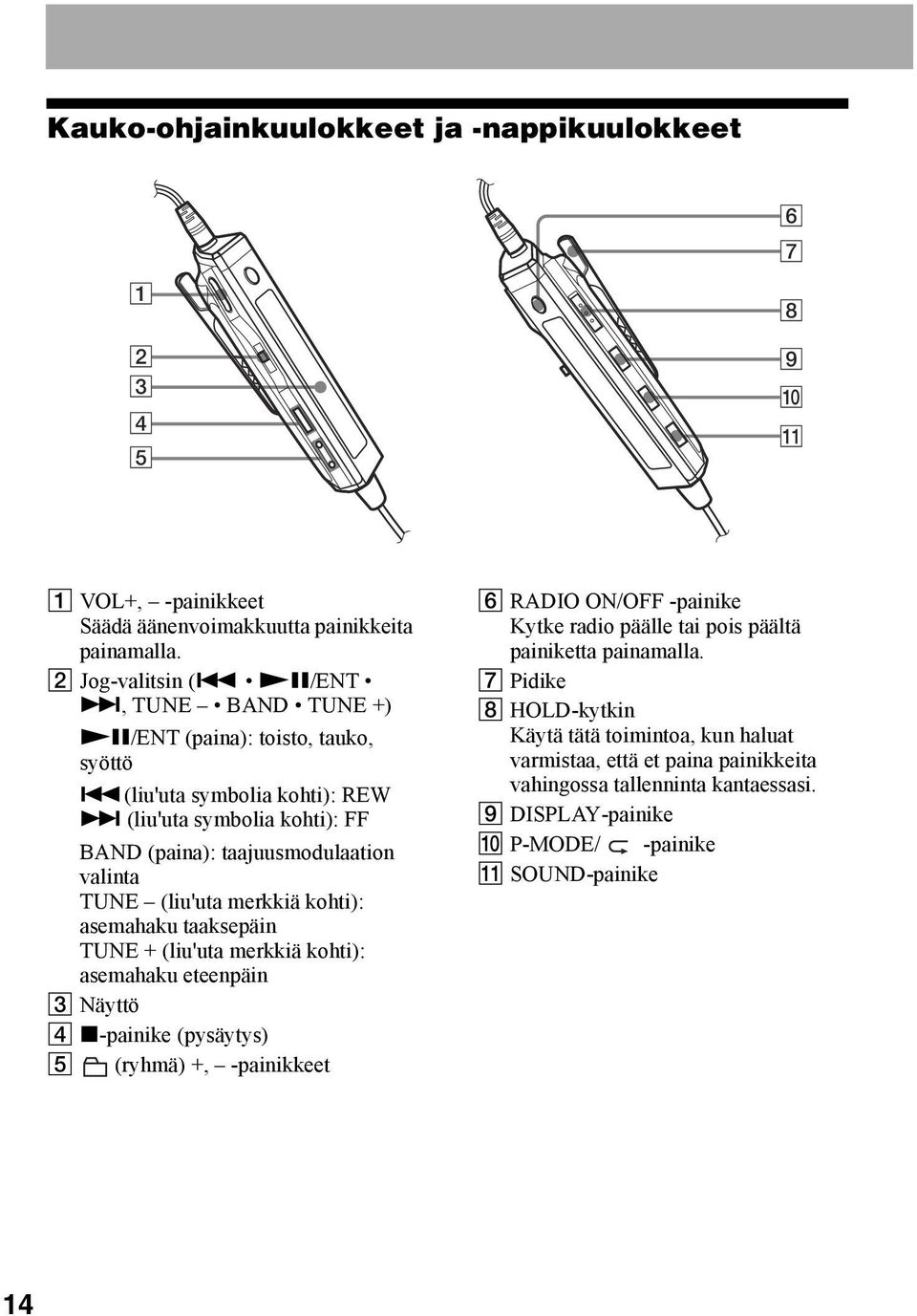

14 Kauko-ohjainkuulokkeet ja -nappikuulokkeet F G A B C D E H I J K A VOL+, -painikkeet Säädä äänenvoimakkuutta painikkeita painamalla. B Jog-valitsin (. NX/ENT >, TUNE BAND TUNE +) NX/ENT (paina): toisto, tauko, syöttö.(liu'uta symbolia kohti): REW > (liu'uta symbolia kohti): FF BAND (paina): taajuusmodulaation valinta TUNE (liu'uta merkkiä kohti): asemahaku taaksepäin TUNE + (liu'uta merkkiä kohti): asemahaku eteenpäin C Näyttö D x-painike (pysäytys) E (ryhmä) +, -painikkeet F RADIO ON/OFF -painike Kytke radio päälle tai pois päältä painiketta painamalla. G Pidike H HOLD-kytkin Käytä tätä toimintoa, kun haluat varmistaa, että et paina painikkeita vahingossa tallenninta kantaessasi. I DISPLAY-painike J P-MODE/ -painike K SOUND-painike 14

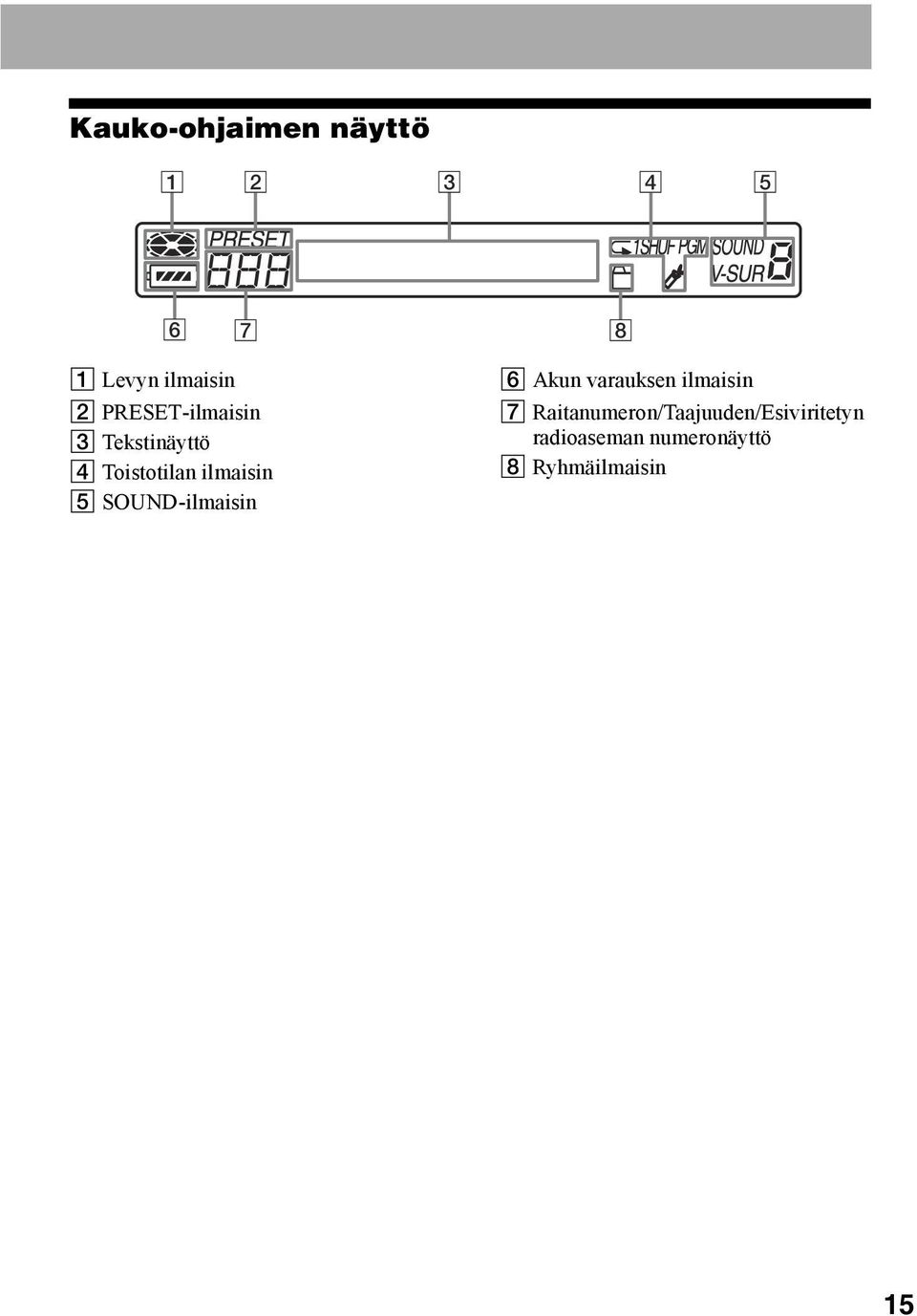

15 Kauko-ohjaimen näyttö A B C D E F G H A Levyn ilmaisin B PRESET-ilmaisin C Tekstinäyttö D Toistotilan ilmaisin E SOUND-ilmaisin F Akun varauksen ilmaisin G Raitanumeron/Taajuuden/Esiviritetyn radioaseman numeronäyttö H Ryhmäilmaisin 15

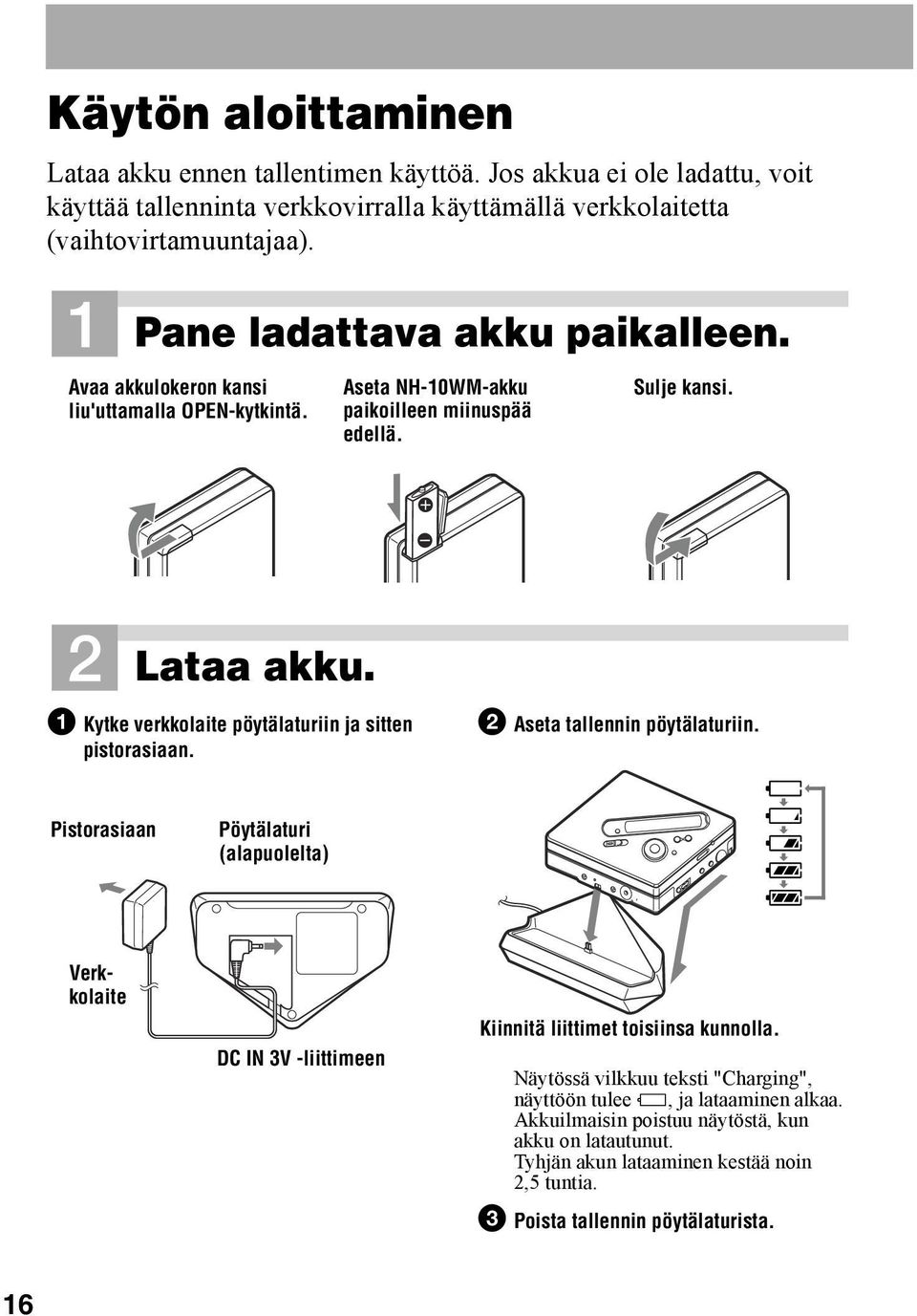

16 Käytön aloittaminen Lataa akku ennen tallentimen käyttöä. Jos akkua ei ole ladattu, voit käyttää tallenninta verkkovirralla käyttämällä verkkolaitetta (vaihtovirtamuuntajaa). 1 Pane ladattava akku paikalleen. Avaa akkulokeron kansi liu'uttamalla OPEN-kytkintä. Aseta NH-10WM-akku paikoilleen miinuspää edellä. Sulje kansi. E e 2 Lataa akku. 1 Kytke verkkolaite pöytälaturiin ja sitten pistorasiaan. 2 Aseta tallennin pöytälaturiin. Pistorasiaan Pöytälaturi (alapuolelta) Verkkolaite DC IN 3V -liittimeen Kiinnitä liittimet toisiinsa kunnolla. Näytössä vilkkuu teksti "Charging", näyttöön tulee e, ja lataaminen alkaa. Akkuilmaisin poistuu näytöstä, kun akku on latautunut. Tyhjän akun lataaminen kestää noin 2,5 tuntia. 3 Poista tallennin pöytälaturista. 16

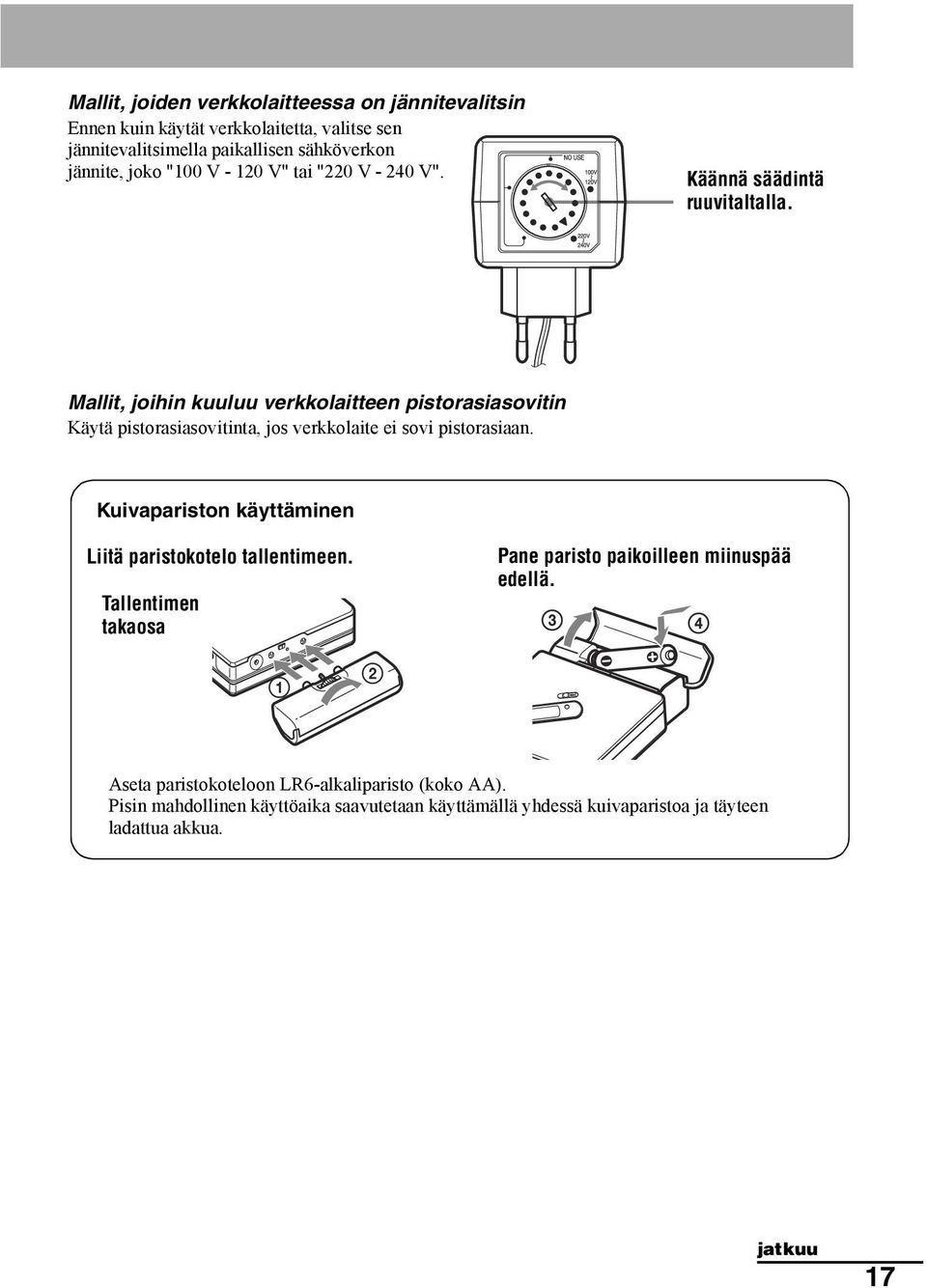

17 Mallit, joiden verkkolaitteessa on jännitevalitsin Ennen kuin käytät verkkolaitetta, valitse sen jännitevalitsimella paikallisen sähköverkon jännite, joko "100 V V" tai "220 V V". Käännä säädintä ruuvitaltalla. Mallit, joihin kuuluu verkkolaitteen pistorasiasovitin Käytä pistorasiasovitinta, jos verkkolaite ei sovi pistorasiaan. Kuivapariston käyttäminen Liitä paristokotelo tallentimeen. Tallentimen takaosa Pane paristo paikoilleen miinuspää edellä. 1 2 Aseta paristokoteloon LR6-alkaliparisto (koko AA). Pisin mahdollinen käyttöaika saavutetaan käyttämällä yhdessä kuivaparistoa ja täyteen ladattua akkua. jatkuu 17

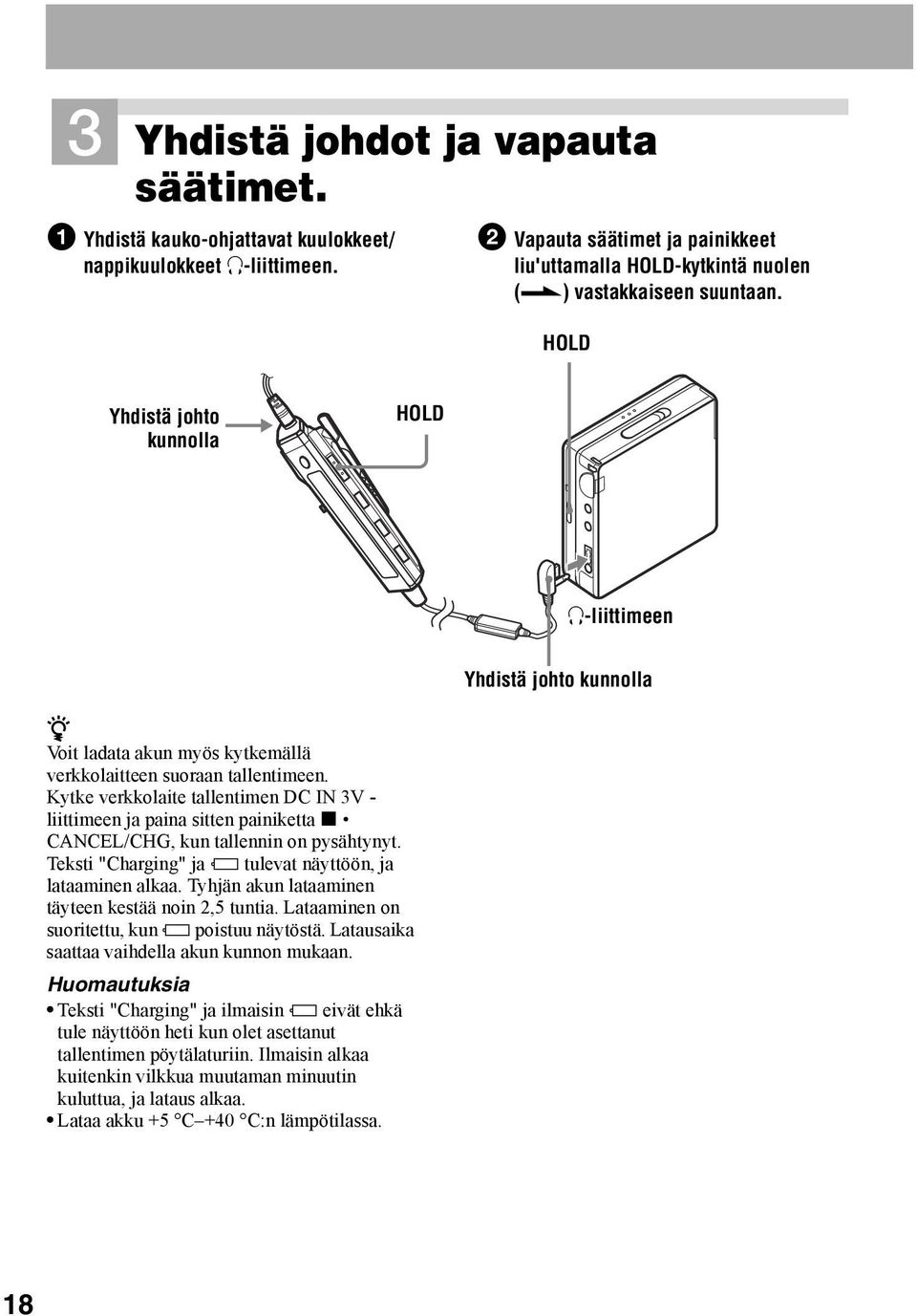

18 3 Yhdistä johdot ja vapauta säätimet. 1 Yhdistä kauko-ohjattavat kuulokkeet/ nappikuulokkeet i-liittimeen. 2 Vapauta säätimet ja painikkeet liu'uttamalla HOLD-kytkintä nuolen (.) vastakkaiseen suuntaan. HOLD Yhdistä johto kunnolla HOLD i-liittimeen Yhdistä johto kunnolla z Voit ladata akun myös kytkemällä verkkolaitteen suoraan tallentimeen. Kytke verkkolaite tallentimen DC IN 3V - liittimeen ja paina sitten painiketta x CANCEL/CHG, kun tallennin on pysähtynyt. Teksti "Charging" ja e tulevat näyttöön, ja lataaminen alkaa. Tyhjän akun lataaminen täyteen kestää noin 2,5 tuntia. Lataaminen on suoritettu, kun e poistuu näytöstä. Latausaika saattaa vaihdella akun kunnon mukaan. Huomautuksia Teksti "Charging" ja ilmaisin e eivät ehkä tule näyttöön heti kun olet asettanut tallentimen pöytälaturiin. Ilmaisin alkaa kuitenkin vilkkua muutaman minuutin kuluttua, ja lataus alkaa. Lataa akku +5 C +40 C:n lämpötilassa. 18

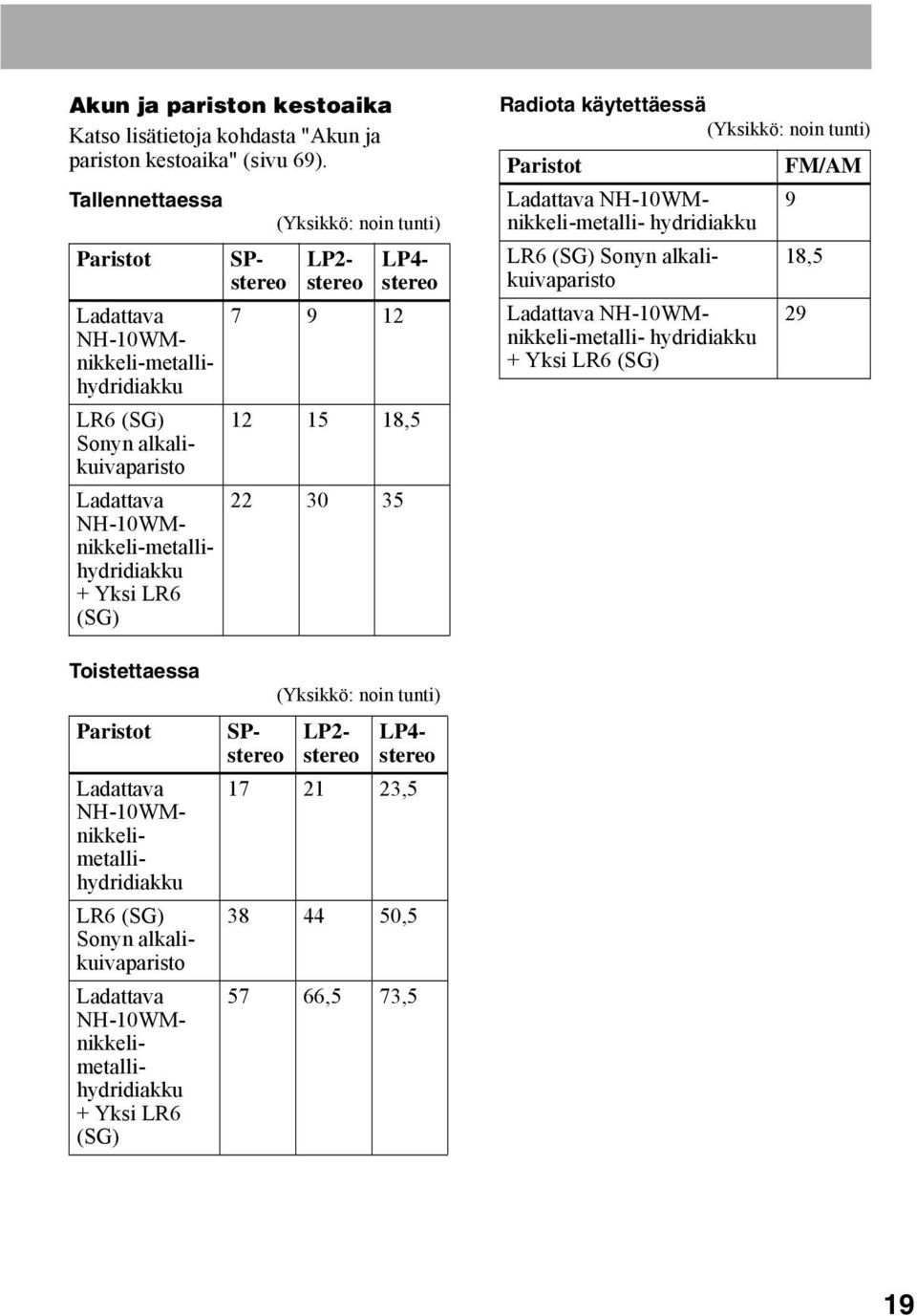

19 Akun ja pariston kestoaika Katso lisätietoja kohdasta "Akun ja pariston kestoaika" (sivu 69). Tallennettaessa LR6 (SG) Sonyn alkalikuivaparisto Ladattava NH-10WMnikkeli-metallihydridiakku + Yksi LR6 (SG) (Yksikkö: noin tunti) Paristot SPstereo Ladattava NH-10WMnikkeli-metallihydridiakku LP2- stereo LP4- stereo , Radiota käytettäessä (Yksikkö: noin tunti) Paristot Ladattava NH-10WMnikkeli-metalli- hydridiakku LR6 (SG) Sonyn alkalikuivaparisto Ladattava NH-10WMnikkeli-metalli- hydridiakku + Yksi LR6 (SG) FM/AM 9 18,5 29 Toistettaessa Paristot Ladattava NH-10WMnikkelimetallihydridiakku LR6 (SG) Sonyn alkalikuivaparisto Ladattava NH-10WMnikkelimetallihydridiakku + Yksi LR6 (SG) (Yksikkö: noin tunti) SPstereo LP2- stereo LP4- stereo , , ,5 73,5 19

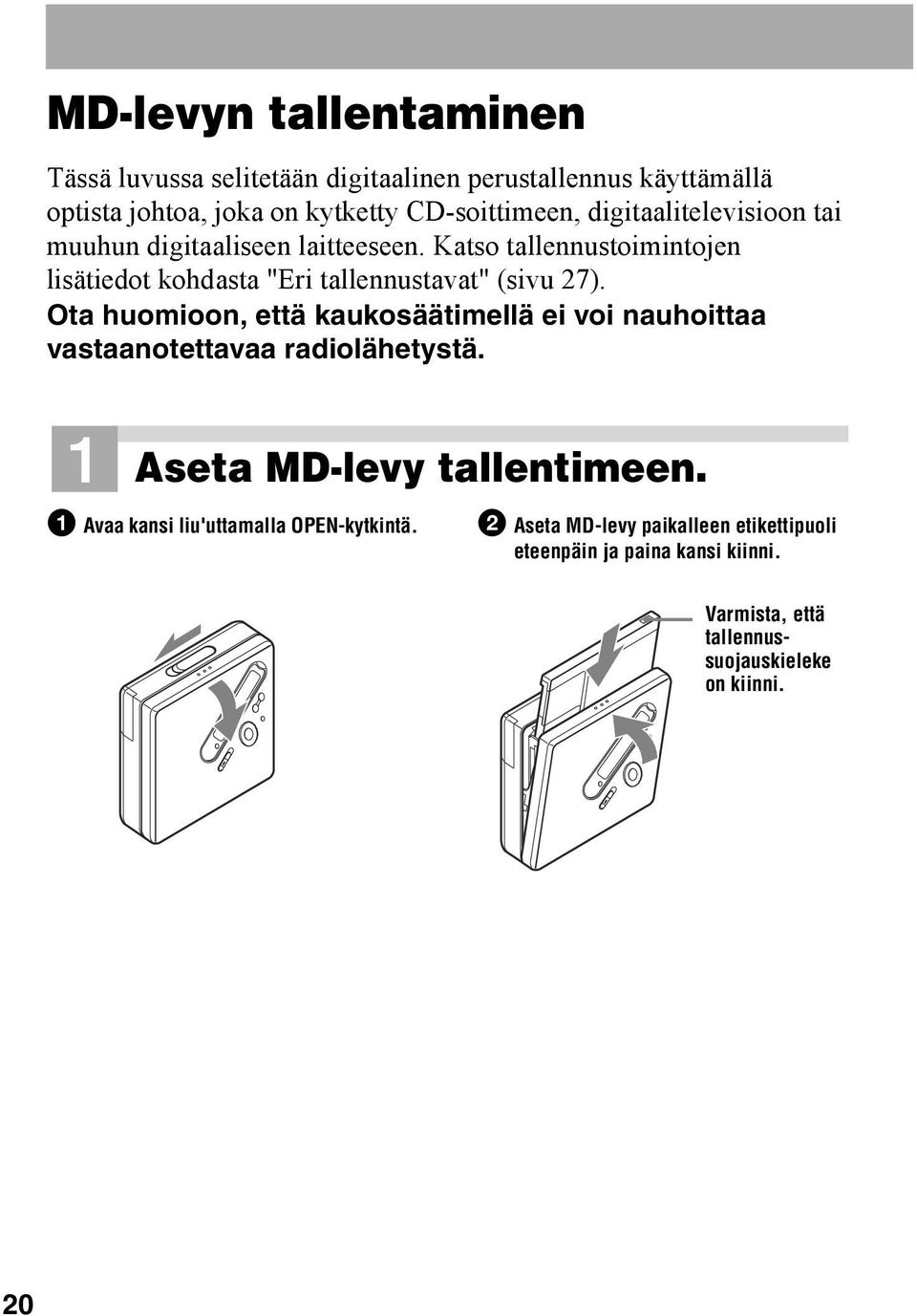

20 MD-levyn tallentaminen Tässä luvussa selitetään digitaalinen perustallennus käyttämällä optista johtoa, joka on kytketty CD-soittimeen, digitaalitelevisioon tai muuhun digitaaliseen laitteeseen. Katso tallennustoimintojen lisätiedot kohdasta "Eri tallennustavat" (sivu 27). Ota huomioon, että kaukosäätimellä ei voi nauhoittaa vastaanotettavaa radiolähetystä. 1 Aseta MD-levy tallentimeen. 1 Avaa kansi liu'uttamalla OPEN-kytkintä. 2 Aseta MD-levy paikalleen etikettipuoli eteenpäin ja paina kansi kiinni. Varmista, että tallennussuojauskieleke on kiinni. 20

21 2 Tee liitännät. (Liitä johdot lujasti oikeisiin liittimiin.) Pistorasiaan CD-soitin, MDsoitin, DVDvideonauhuri jne. Verkkolaite Digitaaliseen (optiseen) lähtöliittimeen Kannettava CD-soitin jne. Optinen liitin Optinen miniliitin Optinen johto* DC IN 3V -liittimeen LINE IN (OPTICAL) -liittimeen Jos käytät muuta kuin laitteen mukana toimitettua optista johtoa, katso "Lisävarusteet" (sivu 73). 3 Tallenna MD-levy. REC 5-asentoinen ohjauspainike (N,., >) x CANCEL/ CHG X END SEARCH MENU 1 Aseta taukotilaan se äänilähde, jonka haluat tallentaa. 2 Kun tallennin on pysäytettynä, paina ja liu'uta REC-kytkintä. REC-valo syttyy, ja tallennus alkaa. 3 Aloita toisto tallennettavalla äänilähteellä. Raitamerkit lisätään automaattisesti samoihin kohtiin kuin äänilähteessä. Lopeta tallennus painamalla x- painiketta. Huomautus Jos tallennat levylle, jolla on jo aikaisempia tallenteita, tallennin tallentaa uuden tallenteen oletusarvoisesti levyn koko sisällön päälle. Mikäli haluat tallentaa uuden tallenteen aikaisempien tallenteiden perään, tee kohdassa "Tallentaminen aiempaa materiaalia korvaamatta" (sivu 57) kuvatut toimenpiteet ennen vaihetta 3, "Tallenna MD-levy." (sivu 21). 21

22 Toiminto Tallentaminen aiemmin tallennetun materiaalin perään 1) Tallentaminen osittain edellisen tallenteen päälle 1) Tallennuksen keskeyttäminen MD-levyn poistaminen Käyttö Paina END SEARCH -painiketta ja paina ja liu'uta sitten REC-kytkintä. 1) Paina N-painiketta tai etsi haluamasi tallennuskohta painamalla.- tai >-painiketta ja pysäytä tallennin painamalla x-painiketta. Paina ja liu'uta sitten REC-kytkintä. Paina X 2) -painiketta. Jatka tallennusta painamalla X-painiketta uudelleen. Paina x-painiketta ja avaa kansi. 3) (Kansi ei avaudu, kun näytössä vilkkuu "TOC Edit".) 1) Jos tallennuksen aloituskohdaksi "REC-Posi" on valittu "From End", tallennus alkaa aina aiemmin tallennetun materiaalin lopusta, eikä sinun tarvitse painaa END SEARCH-painiketta (sivu 57). 2) Raitamerkki lisätään kohtaan, jossa jatkat tallennusta tauon jälkeen painamalla X-painiketta uudelleen. Näin raidan loppuosa lasketaan uudeksi raidaksi. 3) Seuraava tallennus alkaa ensimmäisestä raidasta, jos kansi avataan, kun tallennuksen aloituskohdaksi "REC-Posi" on valittu "From Here". Tarkista tallennuksen aloituskohta näytöstä. 22 Jos tallennus ei käynnisty Varmista, että tallenninta ei ole lukittu (sivut 12 ja 18). Varmista, että MD-levyä ei ole tallennussuojattu (sivut 20 ja 71). Esimasteroitujen (valmiiden) MD-levyjen päälle ei voida tallentaa. Huomautuksia Älä vaihda ladattavaa akkua käytön aikana, vaikka tallennin olisi kytkettynä verkkolaitteeseen. Laitteen toiminta voi tällöin keskeytyä. Näytössä vilkkuu "TOC Edit" tallenteen tietojen, kuten raitojen alku- ja loppukohtien, tallennuksen aikana. Älä liikuta tallenninta tai irrota virtalähdettä, kun tämä ilmoitus vilkkuu näytössä. Jos virransyöttö keskeytyy (akku tai paristo poistetaan, se tyhjenee tai verkkolaite kytketään irti) tallennuksen tai muokkauksen aikana tai kun näytössä näkyy teksti "TOC Edit", laitteen kantta ei voida avata, ennen kuin laite saa jälleen virtaa. Ota huomioon seuraavat kohdat, kun tallennat kannettavalta CD-soittimelta: Jotkin kannettavista CD-soittimista voivat toimia digitaalisina äänilähteinä vain silloin, jos virtalähteenä on vaihtovirta. Liitä verkkolaite kannettavaan CDsoittimeen ja käytä sitä CD-soittimen virtalähteenä. Joidenkin kannettavien CD-soittimien optista lähtöä ei voida käyttää, kun käytössä on tärinänestotoiminto (esimerkiksi ESP* tai G-PROTECTION). Kytke tällöin tärinänestotoiminto pois päältä. Electronic Shock Protection (elektroninen tärinänesto) z Laite säätää tallennuksen äänenvoimakkuutta automaattisesti. Jos haluat säätää tallennuksen äänenvoimakkuutta manuaalisesti, katso "Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti" (sivu 33). Voit tarkkailla ääntä tallennuksen aikana. Yhdistä kauko-ohjainkuulokkeet/- nappikuulokkeet i -liitäntään ja säädä äänenvoimakkuus painamalla painiketta VOL + tai. Tämä ei vaikuta tallennuksen äänenvoimakkuuteen.

23 MD-levyn toistaminen 1 Aseta MD-levy tallentimeen. 1 Avaa kansi liu'uttamalla OPEN-kytkintä. 2 Aseta MD-levy paikalleen etikettipuoli eteenpäin ja paina kansi kiinni. 2 Toista MD-levyä. 5-asentoinen ohjauspainike (N,., >, VOL+, ) VOL+, Jog-valitsin (NX,., >) x x CANCEL/ CHG X 1 Paina tallentimen N-painiketta. Paina kauko-ohjaimen jog-valitsinta (NX). Kuulokkeista/nappikuulokkeista kuuluu lyhyt merkkiääni. 2 Säädä äänenvoimakkuutta painamalla painiketta VOL + tai. Äänenvoimakkuus näkyy näytössä. Pysäytä toisto painamalla x- painiketta. Kuulokkeista/nappikuulokkeista kuuluu pitkä merkkiääni. Kun pysäytät tallentimen, tallennin kytkeytyy automaattisesti pois päältä noin 10 sekunnissa (jos virtalähteenä käytetään akkua/paristoa) tai noin 3 minuutissa (jos käytetään verkkolaitetta). Toisto alkaa kohdasta, johon sen viimeksi pysäytit. Jos haluat aloittaa toiston levyn ensimmäisestä raidasta, paina tallentimen N-painiketta tai kauko-ohjaimen jog-valitsinta (NX) vähintään 2 sekunnin ajan. 23

24 Toiminto Käyttö tallentimesta Käyttö kauko-ohjaimesta Tallennuksen keskeyttäminen Siirtyminen senhetkisen tai edellisen raidan alkuun Siirtyminen seuraavaan raitaan Siirtyminen taakse- tai eteenpäin toiston aikana Tietyn kohdan hakeminen kuluneen toistoajan avulla (aikahaku) Raidan hakeminen raitojen nimien ja numeroiden avulla (hakemistohaku) Siirtyminen joka kymmenennen raidan alkuun (käytössä vain toistettaessa levyjä, joilla ei ole ryhmäasetuksia 1) ) Jos toisto ei käynnisty Varmista, että tallenninta ei ole lukittu (sivut 12 ja 18). Huomautus Toistettava ääni voi hyppiä, jos tallennin altistuu jatkuvalle voimakkaalle tärinälle. tallentimella toistetaan likaista tai naarmuuntunutta MD-levyä. Paina X-painiketta. Jatka toistoa painamalla X- painiketta uudelleen. Paina.-painiketta. Paina.-painiketta toistuvasti. Paina jog-valitsinta (NX). Jatka toistoa painamalla jogvalitsinta uudelleen (NX). Liu'uta jog-valitsinta.- merkin suuntaan. Liu'uta jogvalitsinta.-merkin suuntaan toistuvasti. Paina >-painiketta. Liu'uta jog-valitsinta >- merkin suuntaan. Paina ja pidä alhaalla.- tai >-painiketta. Paina ja pidä alhaalla.- tai >-painiketta, kun tallennin on taukotilassa. Paina ja pidä alhaalla.- tai >-painiketta, kun tallennin on pysäytetty. Paina GROUP-painiketta ja paina sitten.- tai >- painiketta. MD-levyn poistaminen Paina x-painiketta ja avaa kansi. 2) 1) Katso lisätietoja kohdasta "Ryhmätoiminnon käyttäminen" (sivu 47). 2) Kun avaat kannen, toiston aloituskohta siirtyy ensimmäisen raidan alkuun. Liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan, kun tallennin on taukotilassa. Liu'uta jog-valitsinta.- tai >-merkin suuntaan, kun tallennin on pysäytetty. Paina painiketta + tai. Paina x-painiketta ja avaa kansi. 24

25 Radion kuunteleminen Voit kuunnella radio-ohjelmia kauko-ohjaimessa olevalla digitaalisella virittimellä. Kuunneltaessa radiota Kasettinauhurin painikkeita ei voi käyttää virittimen ohjaukseen. Vain kauko-ohjainta voi siis käyttää. Kasettinauhurilla ei voi äänittää radio-ohjelmia. 1 Kytke radio päälle. VOL+, Jog Lever (BAND, TUNE, TUNE +) x RADIO ON/OFF P-MODE/ SOUND 1 Paina RADIO ON/OFF -painiketta. Radio kytkeytyy päälle. Jos näytössä näkyy teksti "PRESET", poista se näytöstä painamalla P-MODE/ -painiketta. 2 Valitse taajuusmodulaatio ("FM" tai "AM") painamalla jog-säädintä toistuvasti. 3 Hae radioasema liu'uttamalla jogsäädintä toistuvasti merkin TUNE + tai TUNE suuntaan. 4 Säädä äänenvoimakkuutta painamalla painikkeita VOL+,. Radion kytkeminen pois päältä Paina RADIO ON/OFF- tai x-painiketta. Nopea aseman virittäminen Liu'uta jog-säädintä ja pidä sitä paikoillaan vaiheessa 3, kunnes taajuusnäytön selaus käynnistyy. Kaukoohjain selaa radiotaajuuksia automaattisesti ja pysähtyy tunnistaessaan aseman. 25

26 Kuuluvuuden parantaminen FM-tila: Suorista kuulokkeiden/ nappikuulokkeiden johto, sillä se toimi FM-antennina. AM-tila: Aseta kauko-ohjaimen sisällä oleva kiinteä AM-antenni vaakasuoraan. Tällöin vastaanotto on mahdollisimman hyvä. Jos FM-lähetys ei kuulu hyvin Paina toistuvasti SOUND-painiketta, kunnes näytössä näkyy teksti "Mono" (monolähetys). Kohina vähenee, mutta radiolähetys kuuluu monona. Jos radio ei toimi Varmista, että kauko-ohjainta ei ole lukittu (sivut 12 ja 18). Huomautuksia Radio ei toimi, jos kauko-ohjainta ei ole yhdistetty tallentimeen. Radion ja MD-levyn äänenvoimakkuutta voidaan säätää erikseen laitteen mukana toimitetulla kauko-ohjaimella. Toisto ja tallennus pysähtyvät, kun kytket radion päälle. Kauko-ohjaimen johtoon on liitetty DC/DCmuunnin. Kun kuuntelet AM-radioasemaa, pidä kaukoohjain kaukana DC/DC-muuntimesta, jotta kanavavastaanotossa ei esiinny kohinaa. Älä sijoita kauko-ohjainta toisen elektronisen laitteen, kuten tallentimen, toisen radion, television, matkapuhelimen tai tietokoneen lähelle, ettei kuuluvuus heikkenisi. Radion kuuntelussa on hyvä käyttää täyteen ladattua akkua tai uutta kuivaparistoa, koska radion kuuntelu kuluttaa enemmän virtaa kuin MD-levyn toisto. 26

27 Eri tallennustavat Tietojen tarkasteleminen Voit tarkistaa näytöstä jäljellä olevan toistoajan, raidan numeron ja muita tietoja tallennuksen aikana tai laitteen ollessa pysäytettynä. Ryhmäkohtaiset tiedot tulevat näyttöön vain, kun ensin toistat ja sitten pysäytät raidan, jolla on ryhmäasetuksia. Tallennin 5-asentoinen ohjauspainike (ENTER,., >) MENU DISPLAY 1 Paina MENU-painiketta. 2 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "DISPLAY", ja paina sitten ENTER-painiketta. 3 Paina.- tai >-painiketta toistuvasti, kunnes haluamasi tieto näkyy näytössä, ja paina sitten ENTER-painiketta. Näytössä näkyvät peräkkäin seuraavat tiedot: LapTime t RecRemain t GP Remain t AllRemain t Sound Tallentimen näyttö Kun painat ENTER-painiketta, näyttöön tulevat tiedot A ja B. Näyttö: A/B A (valittu tieto) LapTime RecRemain GP Remain A (muutaman sekunnin kuluessa) Raidan numero Raidan numero Ryhmän nimi B Kulunut toistoaika Jäljellä oleva tallennusaika Ryhmän jäljellä oleva toistoaika senhetkisen raidan jälkeen AllRemain Levyn nimi Levyn jäljellä oleva toistoaika senhetkisen kohdan jälkeen SOUND Äänitilan nimi Huomautus Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta sen mukaan, onko ryhmätoiminto käytössä vai ei, mitkä käyttöolosuhteet ovat ja mitä asetuksia levyllä on. 27

28 Kauko-ohjain 1 Paina DISPLAY-painiketta. Aina kun painat painiketta, näyttö vaihtuu seuraavasti: Kauko-ohjaimen näyttö C D Näyttö: C/D C Raidan numero Raidan numero Raidan järjestysnumero ryhmässä Raitojen määrä levyllä Raidan numero D Kulunut toistoaika Raidan nimi Ryhmän nimi Levyn nimi Äänitilan nimi Huomautus Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta sen mukaan, onko ryhmätoiminto käytössä vai ei, mitkä käyttöolosuhteet ovat ja mitä asetuksia levyllä on. z Lisätietoja näytön ilmaisimista toiston aikana on kohdassa "Tietojen tarkasteleminen" (sivu 35). Tallennuksen aloittaminen/ lopettaminen samanaikaisesti äänilähteen kanssa (tahdistettu tallentaminen) Tahdistetussa tallennuksessa tallennin aloittaa ja lopettaa tallennuksen tahdistetusti äänilähteen kanssa. Kun tallennat CD-soittimesta tai muusta digitaalisesta laitteesta, sinun ei tarvitse käyttää samanaikaisesti sekä tallenninta että äänilähdettä. Tämä yksinkertaistaa tallennusta. Voit käyttää tahdistettua tallennusta vain silloin, kun tallentimen optinen johto on kytketty paikoilleen. 5-asentoinen ohjauspainike (ENTER,., >) REC x MENU 1 Tee liitännät. Käytä lähteenä toimivaan laitteeseen sopivaa optista kaapelia. Kytke johto kunnolla oikeaan liittimeen. 2 Paina MENU-painiketta tallentimen ollessa pysäytystilassa. 3 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "REC SET", ja paina sitten ENTER-painiketta. 4 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "SYNC REC", ja paina sitten ENTER-painiketta. 28

29 5 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "SYNC ON", ja paina sitten ENTER-painiketta. 6 Paina ja liu'uta REC-kytkintä. Tallennin on valmiina tallentamaan. 7 Aloita toisto tallennettavalla äänilähteellä. Tallennin aloittaa tallennuksen automaattisesti vastaanottaessaan toistetun äänen. Näytössä näkyy teksti "REC". Tallennuksen lopettaminen Paina x-painiketta. z Tallennin siirtyy automaattisesti valmiustilaan, jos lähdesoittimessa on tahdistetun tallennuksen aikana noin kolmen sekunnin äänetön jakso. Kun soittimesta tulee jälleen ääntä, tallennin jatkaa tahdistettua tallennusta. Jos tallennin on valmiustilassa vähintään viisi minuuttia, se pysähtyy automaattisesti. Huomautuksia Et voi asettaa tallenninta taukotilaan tai poistaa sitä taukotilasta manuaalisesti tahdistetun tallennuksen aikana. Lopeta tallennus painamalla x-painiketta. Älä ota tahdistettua tallennusta ("SYNC REC") käyttöön tallennuksen aikana. Muutoin tallennus ei ehkä onnistu. Vaikka äänilähteestä ei kuulu ääntä, tallennus ei välttämättä aina keskeydy automaattisesti tahdistetun tallennuksen aikana äänilähteen kohinan vuoksi. Jos äänilähteessä on noin 2 sekunnin äänetön jakso tahdistetun tallennuksen aikana ja äänilähde on muu kuin CD- tai MD-levy, äänettömän jakson loppuun lisätään automaattisesti uusi raitamerkki. Pitkäkestoinen tallentaminen (MDLP) Valitse tallennustila haluamasi tallennusajan mukaan. Stereotallennuksella voit tallentaa 2 (LP2) tai 4 kertaa (LP4) normaalia stereotallennusaikaa pitempään. Myös monotilassa on mahdollista tallentaa kaksi kertaa normaalia tallennusaikaa pitempään. Mono-, LP2- tai LP4-tilassa tallennettuja MD-levyjä voidaan toistaa vain MD-soittimilla tai - tallentimilla, joissa on mono-, LP2- tai LP4-toistotila. 5-asentoinen ohjauspainike (ENTER,., >) REC x MENU 1 Paina MENU-painiketta. 2 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "REC SET", ja paina sitten ENTER-painiketta. 3 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "REC MODE", ja paina sitten ENTER-painiketta. jatkuu 29

30 30 4 Valitse haluamasi tallennustila painamalla.- tai >-painiketta toistuvasti ja paina sitten ENTERpainiketta. Tallennustila 1) Tallentimen näyttö 5 Paina ja liu'uta REC-kytkintä. 6 Aloita toisto tallennettavalla äänilähteellä. 1) Saat parhaimman äänenlaadun, kun tallennat normaalissa stereotilassa (stereo) tai LP2- stereotilassa. 2) Jos tallennat stereolähteen monona, vasemmalta ja oikealta tulevat äänet Tallennusaika 3) SP-stereo SP Noin 80 min. LP2-stereo LP2 Noin 160 min. LP4-stereo LP4 Noin 320 min. Mono 2) MONO Noin 160 min. sekoittuvat. 3) Käytettäessä tallennettavaa 80-minuuttista MD-levyä. Tallennuksen lopettaminen Paina x-painiketta. Tallennusasetukset tallentuvat tallentimen muistiin seuraavaa tallennuskertaa varten. z Äänilaitteet, jotka tukevat LP2-stereo- tai LP4- stereotiloja, on merkitty - tai - logoilla. Huomautuksia Pitkäkestoisissa tallennuksissa on suositeltavaa käyttää verkkolaitetta. Kun tallennat LP4-tilassa, joistakin äänilähteistä saattaa harvoissa tapauksissa tallentua hetkittäistä kohinaa. Tämä johtuu digitaalisesta äänenpakkausteknologiasta, joka mahdollistaa normaalia neljä kertaa pitemmän tallennusajan. Jos kohinaa esiintyy, saat paremman äänenlaadun tallentamalla äänilähteen normaalissa stereotilassa tai LP2- tilassa. Tallentaminen televisiosta tai radiosta (analoginen tallentaminen) Tässä kappaleessa selitetään, miten voit tallentaa tallentimella analogisesta laitteesta, kuten kasettisoittimesta, radiosta tai televisiosta. L (valkoinen) REC TV, kasettinauhuri jne. LINE OUT -lähtöliittimiin jne. R (punainen) Linjajohto RK-G129, RK-G136 jne. LINE IN (OPTICAL) -liittimeen 1 Tee liitännät. Käytä äänilähteeseen sopivaa liitintä. Katso lisätietoja kohdasta "Lisävarusteet" (sivu 73). Varmista, että johdot on kytketty kunnolla liittimiin. 2 Paina ja liu'uta REC-kytkintä. Tallennus alkaa. 3 Aloita toisto tallennettavalla äänilähteellä.

31 Tallentaminen mikrofonista REC Stereomikrofoni* MIC (PLUG IN POWER) -liittimeen "Lisävarusteet" (sivu 73)Katso. 1 Kytke stereomikrofoni MIC (PLUG IN POWER) -liittimeen. Tallennin vaihtaa automaattisesti mikrofonituloon. 2 Paina ja liu'uta REC-kytkintä. 4 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy "SENS HIGH" tai "SENS LOW". Paina lopuksi ENTER-painiketta. SENS HIGH: Valitse tämä, kun tallennettava materiaali on vaimeaa tai tallennat kaukaa. SENS LOW: Valitse tämä, kun tallennettava materiaali on voimakasta tai tallennat läheltä. z Voit käyttää tallennuksessa virtalähteeseen liitettävää mikrofonia, vaikka mikrofoni ei olisi päällä, koska soitin tuottaa mikrofonin tallennuksessa tarvitseman virran itse. Huomautuksia Tallennin käyttää tuloliitäntöjä automaattisesti seuraavassa järjestyksessä: optinen tulo, mikrofonitulo ja analoginen tulo. Mikrofonin kautta ei voida tallentaa, kun optinen johto on kytketty LINE IN (OPTICAL) -liittimeen. Mikrofoni saattaa tallentaa tallentimen käyntiäänen. Pidä mikrofonia tällöin etäällä tallentimesta. Ota huomioon, että mikrofoni voi tallentaa tallentimen käyntiäänen, jos käyttämäsi mikrofonin liitäntäjohto on lyhyt. Jos käytät monomikrofonia, vain vasemman kanavan ääni tallennetaan. Mikrofonin herkkyyden valitseminen 1 Paina MENU-painiketta tallentimen toistaessa tai ollessa pysäytystilassa. 2 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "REC SET", ja paina sitten ENTER-painiketta. 3 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "MIC SENS", ja paina sitten ENTER-painiketta. 31

32 32 Raitamerkkien lisääminen tallennuksen aikana Voit lisätä levyille raitamerkkejä (raitanumeroita) tallennuksen aikana. 5-asentoinen ohjauspainike (ENTER,., >) X T MARK MENU Raitamerkkien lisääminen manuaalisesti 1 Paina tallennuksen aikana T MARK -painiketta (tai kauko-ohjaimesta P-MODE/ -painiketta). Raitamerkkien lisääminen automaattisesti (automaattinen ajan merkitseminen) Tällä toiminnolla voit lisätä raitamerkit automaattisesti tietyin väliajoin, kun tallennat analogisen tuloliitännän tai mikrofonin kautta. Tämä toiminto on käytännöllinen pitkäkestoisessa tallennuksessa, kuten tallennettaessa luentoja ja kokouksia. 1 Kun tallennin tallentaa tai on tallennuksen taukotilassa, paina MENU-painiketta. 2 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "REC SET", ja paina sitten ENTER-painiketta. 3 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "TIME MARK", ja paina sitten ENTER-painiketta. Näyttöön tulee teksti "MARK OFF". 4 Hae näyttöön teksti "MARK ON" painamalla >-painiketta ja paina sitten ENTER-painiketta. 5 Paina toistuvasti.- tai >- painiketta, kunnes haluamasi aikaväli vilkkuu näytössä, ja paina sitten ENTER-painiketta. Kun painat.- tai >-painiketta, aikaväliasetus (Time:) muuttuu yhden minuutin alueella 1 99 minuuttia. Automaattisen ajan merkitsemisen peruuttaminen Valitse "MARK OFF" vaiheessa 4 tai lopeta tallennus. Raitamerkkien lisääminen äänittämisen aikana automaattinen ajan merkitseminen -toiminnolla Kun kulunut tallennusaika ylittää automaattisen ajan merkitsemisen aikavälin: Soitin lisää raitamerkin siihen kohtaan, jossa asetat aikavälin ja siitä eteenpäin aina aikavälin kuluttua. Esimerkki: Tallennusta on kestänyt kahdeksan minuuttia sillä hetkellä, kun automaattisen ajan merkitsemisen aikaväliksi asetetaan 5 minuuttia. Raitamerkki lisätään 8 minuutin kohdalle (tallennuksen alusta lukien) ja siitä lähtien aina 5 minuutin välein.

33 Kun automaattisen ajan merkitsemisen aikaväli ylittää kuluneen tallennusajan: Soitin lisää raitamerkin automaattisen ajan merkitsemisen aikavälin kuluttua. Esimerkki: Tallennusta on kestänyt kolme minuuttia sillä hetkellä, kun automaattisen ajan merkitsemisen aikaväliksi asetetaan 5 minuuttia. Raitamerkki lisätään 5 minuutin kohdalle (tallennuksen alusta lukien) ja siitä lähtien aina 5 minuutin välein. z Automaattisella ajanmerkitsemistoiminnolla lisättyjen raitamerkkien kohdalla tallentimen näyttöön tulee "T" raitanäytön jälkeen ja kauko-ohjaimessa "T" ennen aikanäyttöä. Huomautuksia Jos lisäät raitamerkin esimerkiksi painamalla T MARK tai X (tauko) tallennuksen aikana, automaattinen ajan merkitsemistoiminto alkaa lisätä raitamerkkejä kuluneen aikavälin mukaisesti. Asetus häviää muistista, kun tallennus lopetetaan. Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti Tallennin säätää tallennuksen äänenvoimakkuutta automaattisesti tallennuksen aikana. Tarvittaessa voit määrittää tallennuksen äänenvoimakkuuden manuaalisesti sekä analogisen että digitaalisen tallennuksen aikana. 5-asentoinen ohjauspainike (ENTER,., >) REC X MENU 1 Paina X-painiketta ja paina ja liu'uta samalla REC-kytkintä. Tallennin on valmis tallentamaan. 2 Paina MENU-painiketta. 3 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "REC SET", ja paina sitten ENTER-painiketta. 4 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "RecVolume", ja paina sitten ENTER-painiketta. 5 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "ManualREC", ja paina sitten ENTER-painiketta. 6 Toista äänilähdettä. jatkuu 33

34 7 Tarkkaile näytössä olevaa äänenvoimakkuusmittaria ja säädä tallennuksen äänenvoimakkuus sen mukaan painamalla.- tai >- painiketta. Säädä äänenvoimakkuus niin, että mittarin segmenteistä palaa noin viisi ensimmäistä ( 12 db) (mittarin puoliväliin) näytön alapuolella. Jos ääni on liian voimakas, alenna tallennuksen äänenvoimakkuutta, kunnes mittarissa palaa juuri ja juuri yhdeksän segmenttiä (OVER) näytön alapuolella. Huomautuksia Et voi säätää vasemman ja oikean kanavan äänenvoimakkuutta erikseen. Jos pysäytät tallennuksen, tallennin palaa automaattiseen äänenvoimakkuuden säätöön, kun aloitat tallennuksen seuraavan kerran. Voit säätää tallennustasoa manuaalisesti tahdistetun äänityksen aikana tekemällä tämän osion vaiheet 1-7, kun "SYNC REC" on asetettu arvoon "SYNC OFF". Aseta asetuksen "SYNC REC" arvoksi "SYNC ON" jälkeenpäin, ja aloita äänitys (sivu 28). 12 db OVER Äänenvoimakk uus pienenee suurenee Tallennus ei ala tässä vaiheessa. Jos käyttämäsi äänilähde on ulkoisesti kytketty laite, muista palauttaa lähteen tallennettava materiaali aloituskohtaan ennen toiston aloittamista. 8 Aloita tallennus painamalla X- painiketta uudelleen. Palaaminen automaattiseen äänenvoimakkuuden säätämiseen Valitse "Auto REC" vaiheessa 5. 34

35 Eri toistotavat Tässä kappaleessa selitetään toiminnot, jotka valitaan kauko-ohjaimesta. Lisätietoja tallentimesta valittavista toiminnoista on kunkin toiminnon kohdalla mainituilla sivuilla. Tietojen tarkasteleminen Voit tarkistaa raidan ja levyn nimen, raidan numeron, senhetkisen raidan kuluneen toistoajan, MD-levylle tallennettujen raitojen lukumäärän, ryhmän nimen ja ryhmän raitojen kokonaislukumäärän. Huomautuksia Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta sen mukaan, onko käytössä ryhmätoisto vai normaalitoisto, mitkä käyttöolosuhteet ovat ja mitä asetuksia levyllä on. Toiston aikana näyttöön tulee ensin hetkeksi SP-/LP-tila, jonka tilalle vaihtuu sitten senhetkisen raidan kulunut toistoaika. z Jos haluat tarkistaa jäljellä olevan toistoajan tai tallennuskohdan tallennuksen aikana tai pysäytystilassa, katso "Tietojen tarkasteleminen" (sivu 35). Kun haluat käyttää samaa toimintoa tallentimesta, katso sivu 61. DISPLAY 1 Paina DISPLAY toiston aikana. Aina kun painat DISPLAYpainiketta, näyttö muuttuu seuraavasti: Kauko-ohjaimen näyttö A B Näyttö: A/B A Raidan numero Raidan numero Ryhmän raitojen kokonaislukumäärä Raitojen kokonaislukumäärä Raidan numero Raidan numero B Kulunut toistoaika Raidan nimi Ryhmän nimi Levyn nimi Äänitila SP-/LP-tila 35

36 Toistotilan valitseminen Voit valita toistotilan useista vaihtoehdoista P-MODE/ - painikkeella. 1 Paina P-MODE/ -painiketta toistuvasti. Aina kun painat painiketta, toistotila muuttuu seuraavasti. Kauko-ohjaimen näyttö Ilmaisin 1) (tyhjä) (Normaali toisto) 1 (yhden raidan toisto) (kirjanmerkkitoisto) SHUF (satunnaistoisto) PGM (ohjelmoitu toisto) Jog-valitsin Toistotapa P-MODE/ Toistotilan ilmaisin Kaikki raidat toistetaan kerran. Yksi raita toistetaan kerran. Kirjanmerkillä merkityt raidat toistetaan niiden numeroiden mukaisessa järjestyksessä. Kaikki raidat toistetaan satunnaisessa järjestyksessä. Raidat toistetaan valitsemassasi järjestyksessä. 1) Ryhmätoistotila ( ) tulee näyttöön aina toistaessasi levyä, jossa on ryhmäasetuksia. Katso lisätietoja kohdasta "Ryhmätoiston toistotilan valitseminen (Group Play Mode)" (sivu 48). Kun haluat käyttää samaa toimintoa tallentimesta, katso sivu 61. Raidan toistaminen uudelleen (uudelleentoisto) Voit käyttää uudelleentoistotoimintoa normaalissa toistossa, yhden raidan toistossa, satunnaistoistossa ja ohjelmoidussa toistossa. 1 Paina ja pidä alhaalla P-MODE/ - painiketta vähintään 2 sekunnin ajan valitsemassasi toistotilassa toiston aikana. -symboli tulee näyttöön. Uudelleentoiston peruuttaminen Paina ja pidä alhaalla P-MODE/ - painiketta vähintään 2 sekunnin ajan. z Voit vaihtaa uudelleentoistossa käytettävää toistotapaa painamalla P-MODE/ -painiketta uudelleentoiston aikana. Kun haluat käyttää samaa toimintoa tallentimesta, katso sivu

37 Valittujen raitojen kuunteleminen (kirjanmerkkitoisto) Voit merkitä levyn haluamasi raidat kirjanmerkillä ja toistaa vain ne. Kirjanmerkillä merkittyjen raitojen toistojärjestystä ei voida muuttaa. Raitojen merkitseminen kirjanmerkillä 1 Kun toistat raitaa, jonka haluat merkitä kirjanmerkillä, paina ja pidä alhaalla jog-valitsinta vähintään 2 sekunnin ajan. Huomautus Jos avaat kannen, kaikki kirjanmerkit poistetaan. Kun haluat käyttää samaa toimintoa tallentimesta, katso sivu 58. Raitojen kuunteleminen halutussa järjestyksessä (ohjelmoitu toisto) 1 Paina toiston aikana toistuvasti P- MODE/ -painiketta, kunnes näytössä näkyy teksti "PGM". 2 Valitse raita liu'uttamalla jogvalitsinta toistuvasti ja valitse raita painamalla jog-valitsinta. Vilkkuu hitaasti Kirjanmerkkitoiston ensimmäinen raita on valittu. 2 Merkitse muut raidat kirjanmerkillä toistamalla vaihe 1. Voit merkitä kirjanmerkillä korkeintaan 20 raitaa. Kirjanmerkillä merkittyjen raitojen toistaminen 1 Paina toiston aikana toistuvasti P- MODE/ -painiketta, kunnes näytössä näkyy teksti " TrPLAY?". 2 Paina jog-valitsinta. Laite alkaa toistaa kirjanmerkillä merkittyjä raitoja aloittaen raidasta, jolla on pienin numero. Kirjanmerkkien poistaminen Kun toistat raitaa, jonka kirjanmerkin haluat poistaa, paina ja pidä alhaalla jogvalitsinta, kunnes näyttöön tulee teksti " OFF". Raidan numero Ohjelmoitu raitajärjestys 3 Ohjelmoi lisäraitoja toistamalla vaihe 2. Voit ohjelmoida korkeintaan 20 raitaa. 4 Kun olet ohjelmoinut raidat, paina ja pidä alhaalla jog-valitsinta vähintään 2 sekunnin ajan. Ohjelma tallennetaan, ja toisto alkaa ensimmäisestä raidasta. z Ohjelmoidut asetukset säilyvät muistissa toiston loputtua tai jos pysäytät toiston. Huomautus Kaikki ohjelma-asetukset häviävät, kun avaat tallentimen kannen. Kun haluat käyttää samaa toimintoa tallentimesta, katso sivu

38 Äänen säätäminen (Virtual-Surround 6-Band Equalizer) Voit vaihtaa virtuaalisen äänen akustiikkaa tai muokata ääntä oman makusi mukaiseksi ja tallentaa sen myöhempää käyttöä varten. Voit valita jommankumman seuraavista tehosteista: V-SUR (Virtual Surround VPT Acoustic Engine) Valittavissa on neljä erilaista virtuaalista surround-äänitilaa. 6-BAND EQUALIZER Valittavissa on kuusi erilaista äänenlaatua. VOL+, Jog-valitsin SOUND Erilaisen akustiikan luominen virtuaalista ääntä vaihtamalla (Virtual-Surround) 1 Valitse asetus "V-SUR" painamalla toiston aikana toistuvasti SOUNDpainiketta. 2 Paina ja pidä alhaalla SOUNDpainiketta vähintään 2 sekunnin ajan. 3 Valitse haluamasi surround-tila liu'uttamalla jog-valitsinta toistuvasti. A B Aina kun liu'utat jog-valitsinta, A ja B muuttuvat seuraavasti: A B STUDIO V-SUR S LIVE V-SUR L CLUB V-SUR C ARENA V-SUR A 4 Ota käyttöön valitsemasi surroundtila painamalla jog-valitsinta. Äänenlaadun valitseminen (6-Band Equalizer) 1 Valitse asetus "SOUND" painamalla toiston aikana toistuvasti SOUNDpainiketta. 2 Paina ja pidä alhaalla SOUNDpainiketta vähintään 2 sekunnin ajan. 3 Valitse haluamasi äänitila liu'uttamalla jog-valitsinta toistuvasti. 38

39 Aina kun liu'utat jog-valitsinta, A ja B muuttuvat seuraavasti: A B HEAVY SOUND H POPS SOUND P JAZZ SOUND J UNIQUE SOUND U CUSTOM1 SOUND 1 CUSTOM2 SOUND 2 4 Ota käyttöön valitsemasi äänitila painamalla jog-valitsinta. Toiminnon peruuttaminen Paina ja pidä alhaalla DISPLAYpainiketta tai x-painiketta vähintään 2 sekunnin ajan. Asetuksen peruuttaminen Paina SOUND-painiketta toistuvasti, kunnes edellä B-sarakkeessa oleva teksti poistuu näytöstä. 4 Säädä äänenvoimakkuutta painamalla painikkeita VOL+,. Äänenvoimakkuus (+10 db) Voit valita äänenvoimakkuudeksi jonkin seuraavasta seitsemästä asetuksesta: 10 db, 6 db, 3 db, 0 db, +3 db, +6 db, +10 db 5 Säädä kunkin taajuuden äänenvoimakkuus toistamalla vaiheet 3 ja 4. 6 Ota valitsemasi asetus käyttöön painamalla jog-valitsinta. Toiminnon peruuttaminen Paina ja pidä alhaalla DISPLAYpainiketta tai x-painiketta vähintään 2 sekunnin ajan. Kun haluat käyttää samaa toimintoa tallentimesta, katso sivu 60. Äänen muokkaaminen ja tallentaminen Voit mukauttaa ääniasetukset haluamallasi tavalla kohdissa "CUSTOM1" ja "CUSTOM2". 1 Toimi ensin kuten edellä vaiheissa 1 3 ja liu'uta sitten jog-valitsinta, kunnes näytössä näkyy teksti "CUSTOM1" tai "CUSTOM2". 2 Paina jog-valitsinta. 3 Valitse haluamasi taajuus liu'uttamalla jogvalitsinta toistuvasti. Taajuus (100 Hz) Voit valita vasemmalta taajuudet 100 Hz, 250 Hz, 630 Hz, 1,6 khz, 4 khz tai 10 khz. 39

40 Tallennettujen raitojen muokkaaminen Tässä kappaleessa selitetään toiminnot, jotka valitaan itse tallentimesta. Lisätietoja kauko-ohjaimesta valittavista toiminnoista on kunkin toiminnon kohdalla mainituilla sivuilla. Ennen muokkausta Voit muokata tallennettuja raitoja lisäämällä tai poistamalla raitamerkkejä tai nimeämällä raitoja ja MD-levyjä. Huomautuksia Esimasteroituja MD-levyjä ei voida muokata. Sulje MD-levyn sivulla oleva suojauskieleke ennen raitojen muokkaamista. Kun näytössä vilkkuu teksti "TOC Edit", tallennin tallentaa muokkaustuloksia. Älä liikuta tai ravista tallenninta. Älä kytke tallenninta irti virtalähteestä. Kansi ei aukea. Levylle tallennettavissa oleva suurin mahdollinen merkkimäärä Vain aakkosia, numeroita tai symboleja: noin 120 nimikettä, joissa on jokaisessa noin 10 merkkiä (levyllä enintään noin merkkiä). Levylle tallennettavissa olevien nimikkeiden määrä riippuu merkkimäärästä, joka on käytetty raitojen, ryhmien ja levyn nimiin. Huomautus Ryhmätoimintoa ei ehkä voida käyttää, jos levyn nimen merkkien väliin syötetään symboli "//", kuten nimessä "abc//def". 5-asentoinen ohjauspainike (., >, ENTER, VOL+, ) x X END SEARCH Tallenteiden nimeäminen (Name) Voit nimetä raitoja ja levyjä käyttämällä tallentimen merkkivalikoimaa. Huomautus Jos haluat nimetä ryhmän, katso sivu 51. Käytössä olevat merkit Englannin aakkosten isot ja pienet kirjaimet (ei kirjaimia ä ja ö) Numerot 0 9! " # $ % & ( ) *. ; < = _ ` + ', / : _ (välilyönti) Nimen suurin mahdollinen merkkimäärä Raitojen nimet, ryhmien nimet ja levyn nimi: noin 200 merkkiä nimeä kohden (kaikkia käytössä olevia merkkejä sekaisin). MENU Nimeäminen Voit nimetä raidan ja levyn, kun tallennin on pysäytys-, tallennus- tai toistotilassa. Kun soitin on pysäytystilassa, voit nimetä vain valitun raidan. Jos haluat nimetä ryhmän, katso kappale "Tallennettujen ryhmien nimeäminen" (sivu 63). 1 Paina MENU-painiketta. 2 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "EDIT", ja paina sitten ENTER-painiketta. 40

41 3 Paina.- tai >-painiketta toistuvasti, kunnes näytössä näkyy teksti "Name", ja paina sitten ENTER-painiketta. 4 Paina.- tai >-painiketta toistuvasti, kunnes seuraava vaihtoehto tulee näyttöön. Paina lopuksi ENTER-painiketta. Raitaa nimettäessä Levyä nimettäessä Tekstinsyöttöalueen kohdistin vilkkuu, ja raita, ryhmä tai levy on valmis nimettäväksi. Kohdistin vilkkuu. 5 Valitse kirjain painamalla toistuvasti painiketta VOL + tai ja paina ENTER. Valittu kirjain tulee näyttöön, ja kohdistin siirtyy seuraavaan syöttökohtaan. Merkkien syöttöön käytettävät painikkeet ja niiden toiminnot on lueteltu alla. Toiminto Merkin valitseminen Kirjaimen syöttäminen Nimen syöttäminen Välilyönnin lisääminen kohdistimen eteen " : Name" " : Name" Käyttöohje Paina painiketta VOL + tai. Paina ENTERpainiketta. Paina ENTER - painiketta vähintään 2 sekunnin ajan. Paina END SEARCH- ja VOL + -painiketta samanaikaisesti. Toiminto Kirjaimen poistaminen Vaihtaminen isojen ja pienten kirjainten välillä Nimeämisen peruuttaminen Käyttöohje Paina END SEARCH- ja VOL -painiketta samanaikaisesti. Paina X-painiketta. Paina x- tai MENUpainiketta. 6 Toista vaihe 5 ja syötä kaikki nimen merkit. 7 Paina ENTER-painiketta vähintään 2 sekunnin ajan. Raita tai levy on nimetty. Palaaminen edelliseen asetukseen Paina x-painiketta. Nimeämisen peruuttaminen Paina x-painiketta vähintään 2 sekunnin ajan. Huomautuksia Kun tallennus pysäytetään kesken raidan tai levyn nimeämistä tallennuksen aikana tai kun tallennus jatkuu seuraavaan raitaan kesken nimeämisen, siihen mennessä kirjoitettu teksti tallentuu automaattisesti. Tallenteiden nimeäminen uudelleen Jos haluat nimetä tallenteen uudelleen, toimi kuten kohdassa "Nimeäminen" (sivu 40). Huomautus Tallennin ei pysty korvaamaan levy- tai raitanimeä, jonka yli 200 merkkiä pitkä nimi on luotu jollakin muulla laitteella. Jos haluat käyttää samaa toimintoa kauko-ohjaimesta, katso sivu
