1 (1) Portable MiniDisc Recorder MZ-NH1 Portable MiniDisc Recorder Käyttöohjeet Tallentimen käyttö sivu 10 Ohjelmiston käyttö sivu 98 WALKMAN on Sony Corporationin rekisteröity tavaramerkki, joka tarkoittaa kuulokkeellisia stereolaitteita. on Sony Corporationin tavaramerkki. MZ-NH Sony Corporation

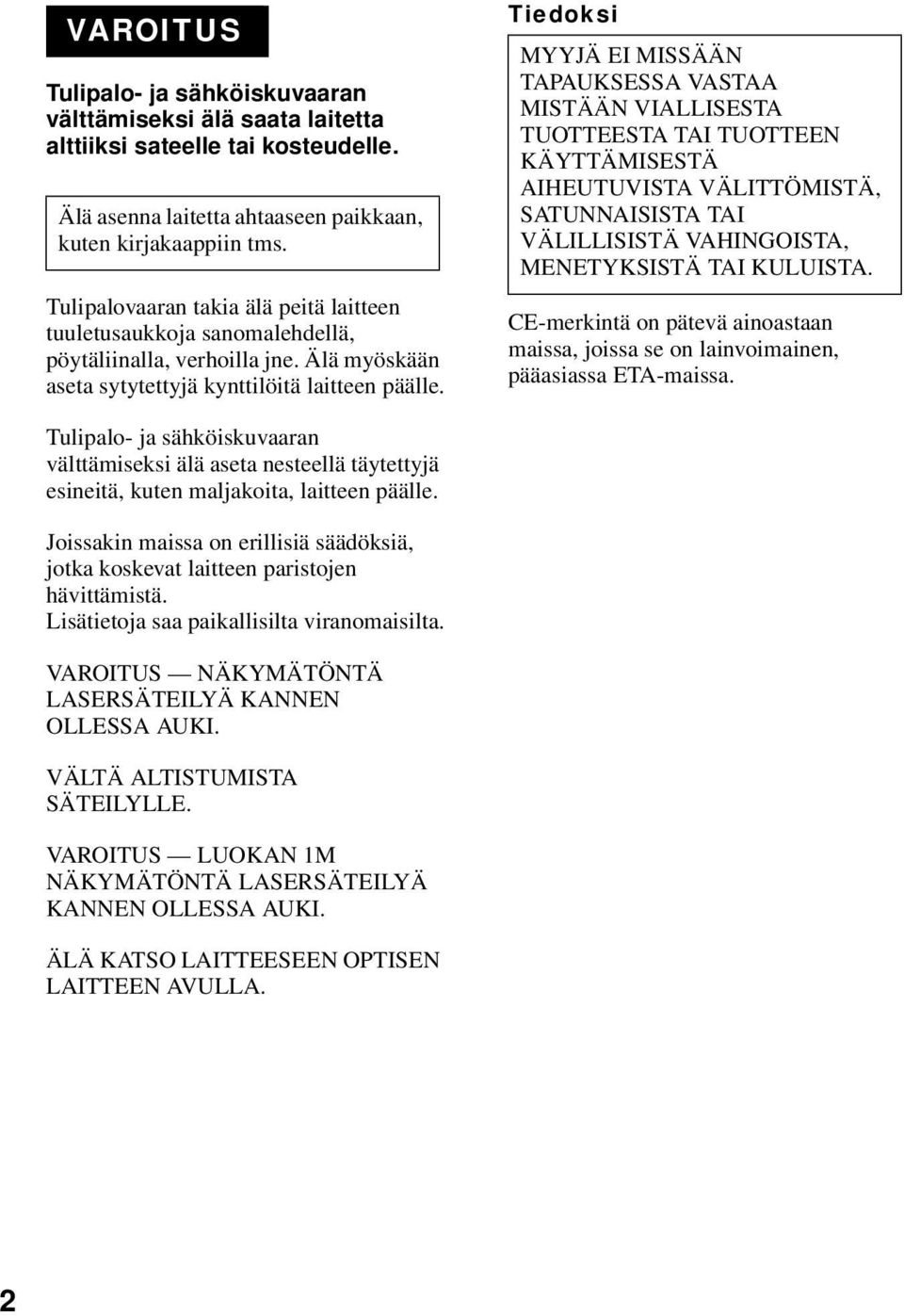

2 VAROITUS Tulipalo- ja sähköiskuvaaran välttämiseksi älä saata laitetta alttiiksi sateelle tai kosteudelle. Älä asenna laitetta ahtaaseen paikkaan, kuten kirjakaappiin tms. Tulipalovaaran takia älä peitä laitteen tuuletusaukkoja sanomalehdellä, pöytäliinalla, verhoilla jne. Älä myöskään aseta sytytettyjä kynttilöitä laitteen päälle. Tiedoksi MYYJÄ EI MISSÄÄN TAPAUKSESSA VASTAA MISTÄÄN VIALLISESTA TUOTTEESTA TAI TUOTTEEN KÄYTTÄMISESTÄ AIHEUTUVISTA VÄLITTÖMISTÄ, SATUNNAISISTA TAI VÄLILLISISTÄ VAHINGOISTA, MENETYKSISTÄ TAI KULUISTA. CE-merkintä on pätevä ainoastaan maissa, joissa se on lainvoimainen, pääasiassa ETA-maissa. Tulipalo- ja sähköiskuvaaran välttämiseksi älä aseta nesteellä täytettyjä esineitä, kuten maljakoita, laitteen päälle. Joissakin maissa on erillisiä säädöksiä, jotka koskevat laitteen paristojen hävittämistä. Lisätietoja saa paikallisilta viranomaisilta. VAROITUS NÄKYMÄTÖNTÄ LASERSÄTEILYÄ KANNEN OLLESSA AUKI. VÄLTÄ ALTISTUMISTA SÄTEILYLLE. VAROITUS LUOKAN 1M NÄKYMÄTÖNTÄ LASERSÄTEILYÄ KANNEN OLLESSA AUKI. ÄLÄ KATSO LAITTEESEEN OPTISEN LAITTEEN AVULLA. 2

3 Ilmoitus käyttäjille Mukana toimitettu ohjelmisto Ohjelmiston tai sen käyttöoppaan osittainenkin kopioiminen sekä ohjelmiston vuokraaminen ilman tekijänoikeuksien haltijan lupaa on kielletty tekijänoikeuslain nojalla. SONY ei missään olosuhteissa vastaa tämän tallentimen mukana toimitetun ohjelmiston käytöstä aiheutuvasta taloudellisesta tappiosta tai tulonmenetyksestä eikä kolmannen osapuolen tekemistä vaateista. Mikäli ohjelmistossa on valmistusvirheestä johtuva vika, SONY vaihtaa sen uuteen. SONY ei kuitenkaan vastaa muusta. Tallentimen mukana toimitettua ohjelmistoa ei voida käyttää muiden kuin sen kanssa käytettäväksi tarkoitettujen laitteiden kanssa. Huomaa, että jatkuvasta tuotekehittelystä johtuen ohjelmistomääritykset saattavat muuttua ilman ennakkoilmoitusta. Tallentimen käyttö muun kuin mukana toimitetun ohjelmiston kanssa ei kuulu takuun piiriin. Ohjelmiston kielivalikoima riippuu tietokoneeseen asennetusta käyttöjärjestelmästä. Varmista, että käyttöjärjestelmä on yhteensopiva haluamasi kielen kanssa. Kaikki kielet eivät välttämättä näy oikein ohjelmistossa. Käyttäjän luomat merkit sekä osa erikoismerkeistä ei ehkä näy kunnolla. Käytetyn teksti- ja merkkityypin mukaan ohjelmistossa näkyvä teksti ei ehkä näy kunnolla laitteessa. Syyt: Liitetyn laitteen ominaisuudet eivät tue tyyppiä. Laite ei toimi normaalisti. SonicStage ja SonicStage-logo ovat Sony Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä. MD Simple Burner, OpenMG, Magic Gate, MagicGate Memory Stick, Memory Stick, Hi-MD, Net MD, ATRAC, ATRAC3, ATRAC3plus ja niiden logot ovat Sony Corporationin tavaramerkkejä. Microsoft, Windows, Windows NT ja Windows Media ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. IBM ja PC/AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Macintosh on Apple Computer, Inc:n tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Pentium on Intel Corporationin tavaramerkki tai rekisteröity tavaramerkki. Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit ovat haltijoidensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Merkintöjä ja ei käytetä tässä oppaassa. CD and music-related data from Gracenote, Inc., copyright Gracenote. Gracenote CDDB R Client Software, copyright Gracenote. This product and service may practice one or more of the following U.S. Patents: #5,987,525; #6,061,680; #6,154,773, #6,161,132, #6,230,192, #6,230,207, #6,240,459, #6,330,593 and other patents issued or pending. Gracenote and CDDB are registered trademarks of Gracenote. The Gracenote logo and logotype, the Gracenote CDDB logo, and the Powered by Gracenote logo are trademarks of Gracenote. Ohjelma 2001, 2002, 2003, 2004 Sony Corporation Dokumentaatio 2004 Sony Corporation 3

4 Sisällysluettelo Tietoja ominaisuuksista ja vakiovarusteisiin kuuluvista käyttöohjeista...8 Tallentimen käyttö Säätimet ja painikkeet...11 Käytön aloittaminen Levyn tallentaminen heti...18 Levyn toistaminen heti Valikkojen käyttäminen Valikkotoimintojen käyttäminen...26 Valikkoluettelo...28 Eri tallennustavat...31 Toimet ennen tallennusta...31 Näytön tietojen tarkasteleminen...31 Tallentaminen mikrofonista...33 Tallentaminen televisiosta tai radiosta (analoginen tallentaminen)...35 Tallennustilan valitseminen...35 Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti...37 Raitamerkkien lisääminen tallennuksen aikana...38 Ryhmätoiminnon käyttäminen tallennuksen aikana...39 Tallennuksen aloittaminen/lopettaminen samanaikaisesti äänilähteen kanssa (tahdistettu tallentaminen)

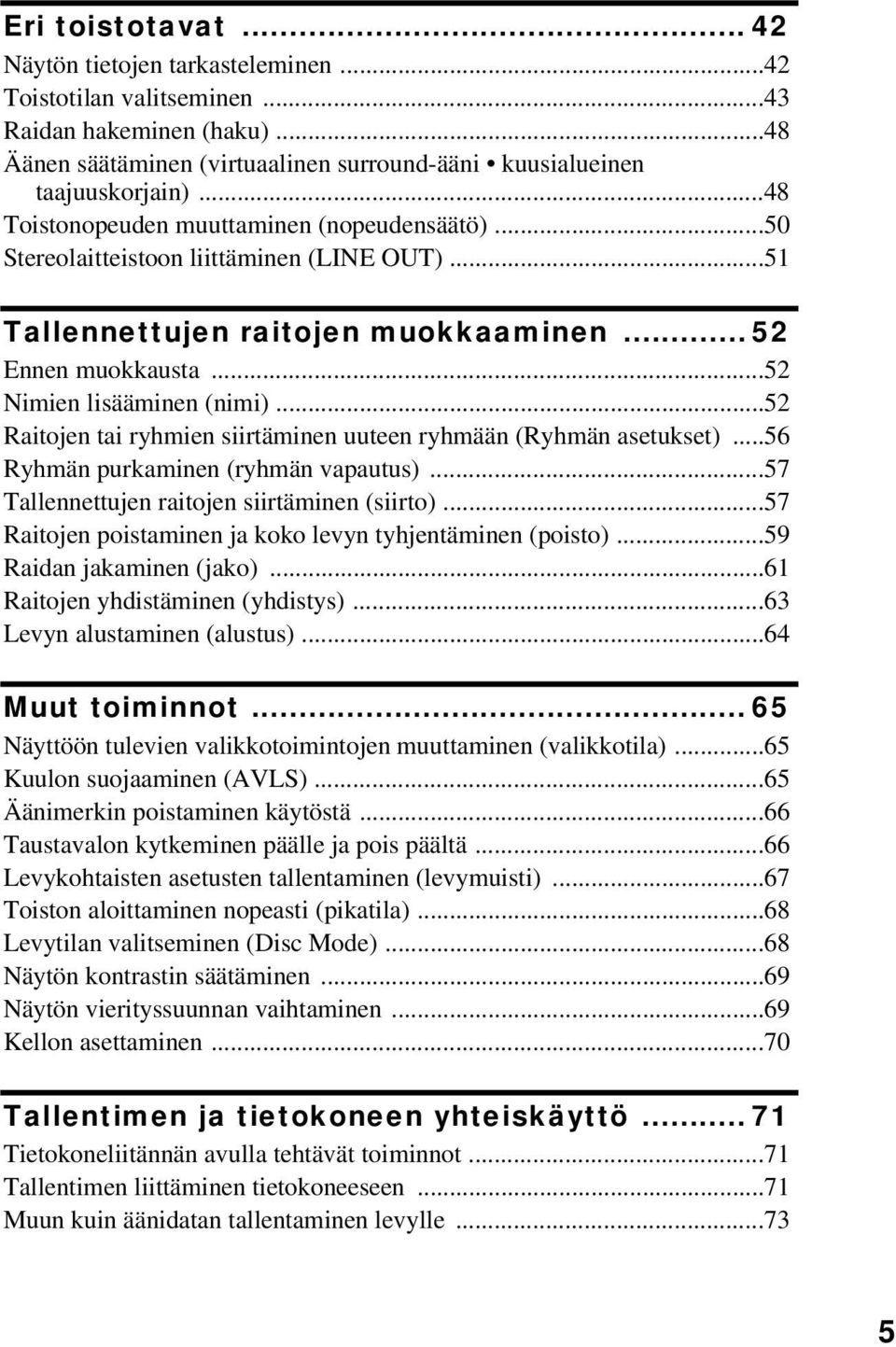

5 Eri toistotavat Näytön tietojen tarkasteleminen...42 Toistotilan valitseminen...43 Raidan hakeminen (haku)...48 Äänen säätäminen (virtuaalinen surround-ääni kuusialueinen taajuuskorjain)...48 Toistonopeuden muuttaminen (nopeudensäätö)...50 Stereolaitteistoon liittäminen (LINE OUT)...51 Tallennettujen raitojen muokkaaminen Ennen muokkausta...52 Nimien lisääminen (nimi)...52 Raitojen tai ryhmien siirtäminen uuteen ryhmään (Ryhmän asetukset)...56 Ryhmän purkaminen (ryhmän vapautus)...57 Tallennettujen raitojen siirtäminen (siirto)...57 Raitojen poistaminen ja koko levyn tyhjentäminen (poisto)...59 Raidan jakaminen (jako)...61 Raitojen yhdistäminen (yhdistys)...63 Levyn alustaminen (alustus)...64 Muut toiminnot Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila)...65 Kuulon suojaaminen (AVLS)...65 Äänimerkin poistaminen käytöstä...66 Taustavalon kytkeminen päälle ja pois päältä...66 Levykohtaisten asetusten tallentaminen (levymuisti)...67 Toiston aloittaminen nopeasti (pikatila)...68 Levytilan valitseminen (Disc Mode)...68 Näytön kontrastin säätäminen...69 Näytön vierityssuunnan vaihtaminen...69 Kellon asettaminen...70 Tallentimen ja tietokoneen yhteiskäyttö Tietokoneliitännän avulla tehtävät toiminnot...71 Tallentimen liittäminen tietokoneeseen...71 Muun kuin äänidatan tallentaminen levylle

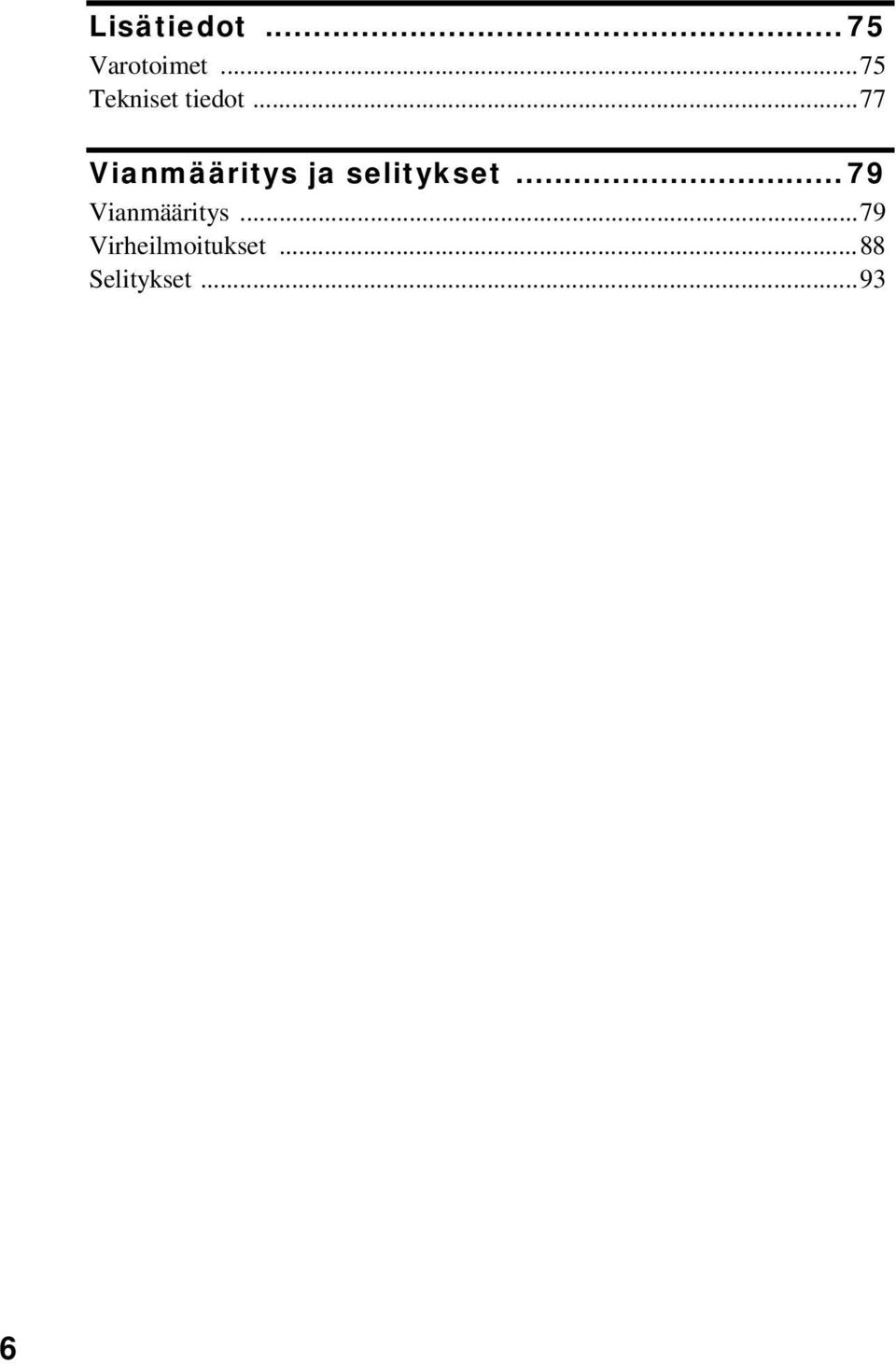

6 Lisätiedot Varotoimet...75 Tekniset tiedot...77 Vianmääritys ja selitykset Vianmääritys...79 Virheilmoitukset...88 Selitykset

7 Ohjelmiston käyttö Mitä voit tehdä MD Simple Burner/SonicStageohjelmistolla Asentaminen Vaaditun järjestelmäympäristön varmistaminen Ohjelmiston asentaminen tietokoneeseen MD Simple Burner -ohjeen käyttäminen Ennen MD Simple Burner -ohjelmiston käyttöä Tallentaminen MD Walkman -toimintojen avulla (Helppokäyttötila) Tallentaminen tietokoneen toiminnoilla (Vakiotila) SonicStage-ohjelman käyttäminen Äänidatan siirtäminen Äänidatan siirtäminen tietokoneesta MD Walkman -laitteeseen Äänidatan siirtäminen takaisin MD Walkman -laitteesta tietokoneeseen SonicStage Help -ohjeen käyttäminen Tietojen hakeminen SonicStage Help -ohjeesta Muut tiedot SonicStage- / MD Simple Burner -ohjelmiston poistaminen Kopiosuojaus Vianmääritys Hakemisto

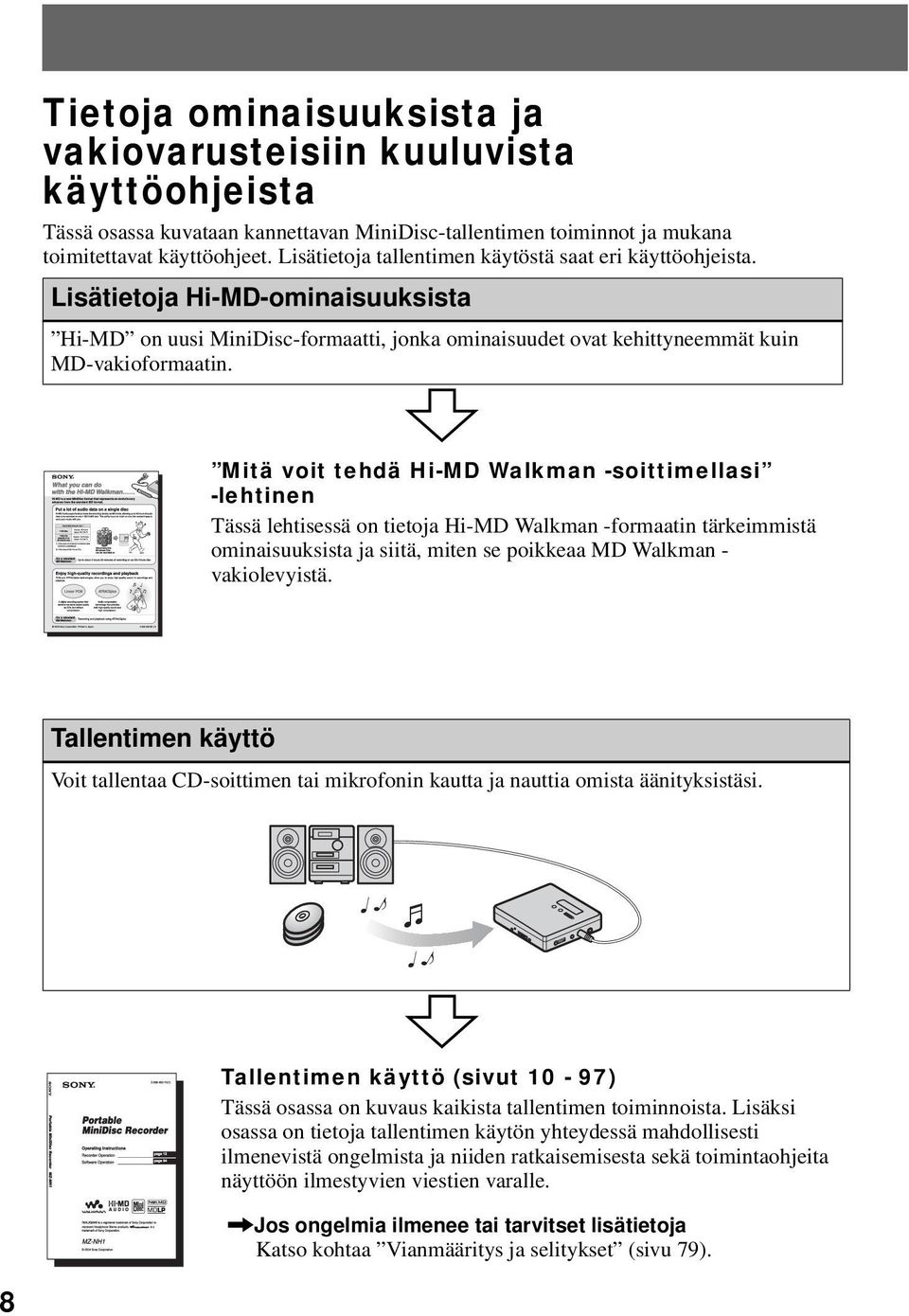

8 Tietoja ominaisuuksista ja vakiovarusteisiin kuuluvista käyttöohjeista Tässä osassa kuvataan kannettavan MiniDisc-tallentimen toiminnot ja mukana toimitettavat käyttöohjeet. Lisätietoja tallentimen käytöstä saat eri käyttöohjeista. Lisätietoja Hi-MD-ominaisuuksista Hi-MD on uusi MiniDisc-formaatti, jonka ominaisuudet ovat kehittyneemmät kuin MD-vakioformaatin. Mitä voit tehdä Hi-MD Walkman -soittimellasi -lehtinen Tässä lehtisessä on tietoja Hi-MD Walkman -formaatin tärkeimmistä ominaisuuksista ja siitä, miten se poikkeaa MD Walkman - vakiolevyistä. Tallentimen käyttö Voit tallentaa CD-soittimen tai mikrofonin kautta ja nauttia omista äänityksistäsi. Tallentimen käyttö (sivut 10-97) Tässä osassa on kuvaus kaikista tallentimen toiminnoista. Lisäksi osassa on tietoja tallentimen käytön yhteydessä mahdollisesti ilmenevistä ongelmista ja niiden ratkaisemisesta sekä toimintaohjeita näyttöön ilmestyvien viestien varalle.,jos ongelmia ilmenee tai tarvitset lisätietoja Katso kohtaa Vianmääritys ja selitykset (sivu 79). 8

9 Tallentimen käyttö tietokoneeseen kytkettynä Mukana toimitettavan ohjelmiston SonicStage avulla voit siirtää äänidataa tallentimen ja tietokoneen välillä. Mukana toimitettavan ohjelmiston MD Simple Burner avulla voit tallentaa äänidataa tallentimeen. Ääni-CD-levyt Internet Musiikkitiedostot Ohjelmiston käyttö (sivut ) Tässä luvussa on kuvaus laitteen mukana toimitetun SonicStage- tai MD Simple Burner - ohjelmiston asentamisesta ja perustoiminnoista. SonicStage Help Help-toiminto on käytönaikainen ohje, jota voit lukea tietokoneen näytössä. Käytönaikainen ohje sisältää ohjelmiston SonicStage tarkat käyttöohjeet ja muita tietoja. Käytönaikaisesta ohjeesta löytyy lisätietoja myös, jos ohjelmiston SonicStage käytössä ilmenee ongelmia. Huomautuksia luvusta Ohjelmiston käyttö Ohjelmiston käyttöä koskevassa luvussa Net MD viittaa tallentimeen, jossa on vakiolevy, Hi-MD viittaa tallentimeen, jossa on Hi-MD-levy tai Hi-MD-tilassa oleva vakiolevy. Tämän luvun kuvissa näkyvät näytöt voivat erota ohjelmiston näytöistä. Tämän luvun ohjeita ja selityksiä laadittaessa on oletettu, että käyttäjä tuntee Windowsin perustoiminnot. Jos tarvitset lisätietoja tietokoneesi ja käyttöjärjestelmäsi käytöstä, käytä apuna niiden käyttöoppaita. Tämän luvun ohjeet ja selitykset koskevat yleisiä Hi-MD- ja Net MD -laitteita. Tästä syystä jotkin selitykset (ja kuvat) eivät ehkä koske omaa Hi-MD- tai Net MD -laitettasi. Katso myös oman Hi-MDtai Net MD -laitteesi käyttöohjeet. 9

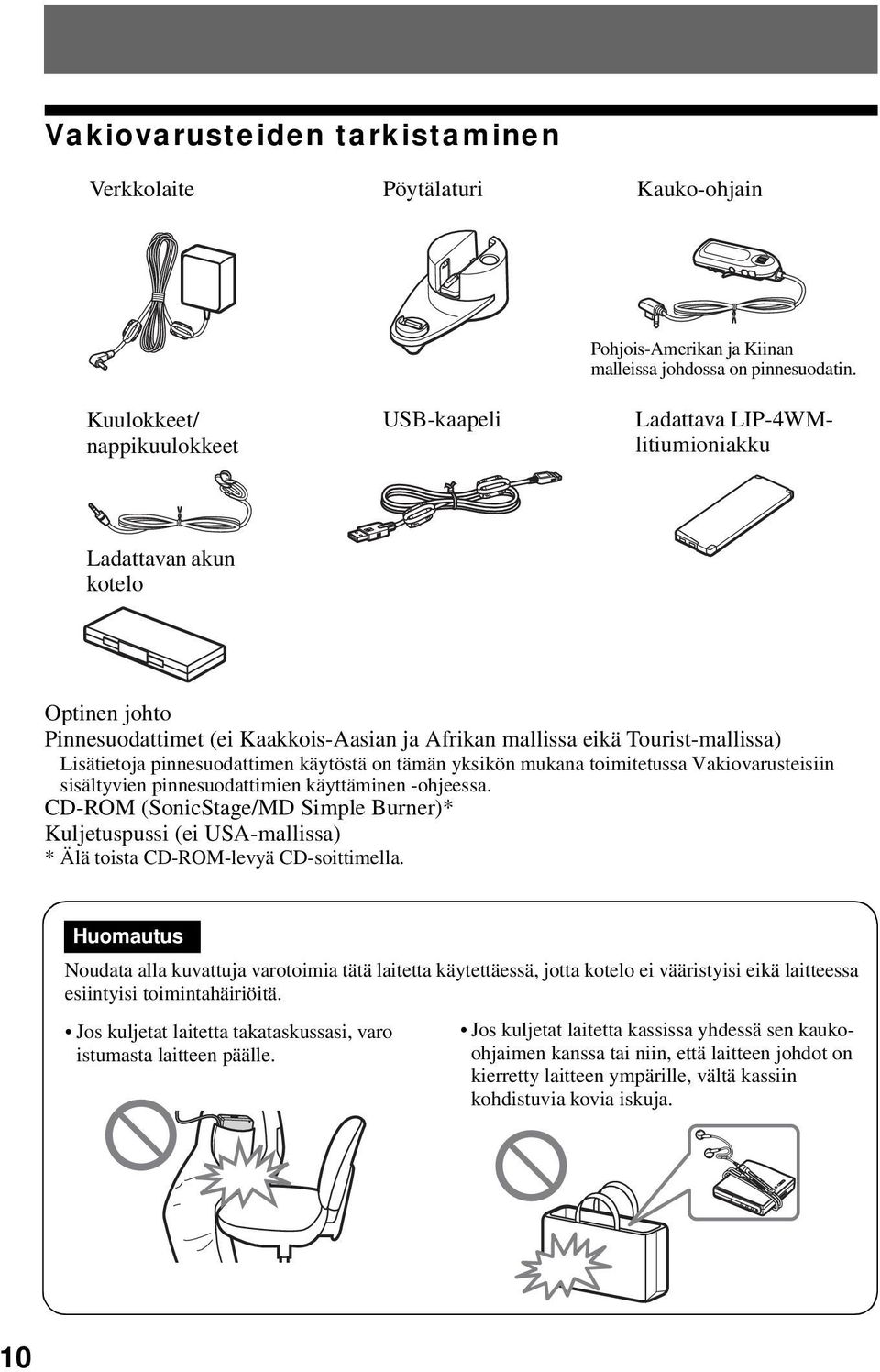

10 Vakiovarusteiden tarkistaminen Verkkolaite Pöytälaturi Kauko-ohjain Pohjois-Amerikan ja Kiinan malleissa johdossa on pinnesuodatin. Kuulokkeet/ nappikuulokkeet USB-kaapeli Ladattava LIP-4WMlitiumioniakku Ladattavan akun kotelo Optinen johto Pinnesuodattimet (ei Kaakkois-Aasian ja Afrikan mallissa eikä Tourist-mallissa) Lisätietoja pinnesuodattimen käytöstä on tämän yksikön mukana toimitetussa Vakiovarusteisiin sisältyvien pinnesuodattimien käyttäminen -ohjeessa. CD-ROM (SonicStage/MD Simple Burner)* Kuljetuspussi (ei USA-mallissa) * Älä toista CD-ROM-levyä CD-soittimella. Huomautus Noudata alla kuvattuja varotoimia tätä laitetta käytettäessä, jotta kotelo ei vääristyisi eikä laitteessa esiintyisi toimintahäiriöitä. Jos kuljetat laitetta takataskussasi, varo istumasta laitteen päälle. Jos kuljetat laitetta kassissa yhdessä sen kaukoohjaimen kanssa tai niin, että laitteen johdot on kierretty laitteen ympärille, vältä kassiin kohdistuvia kovia iskuja. 10

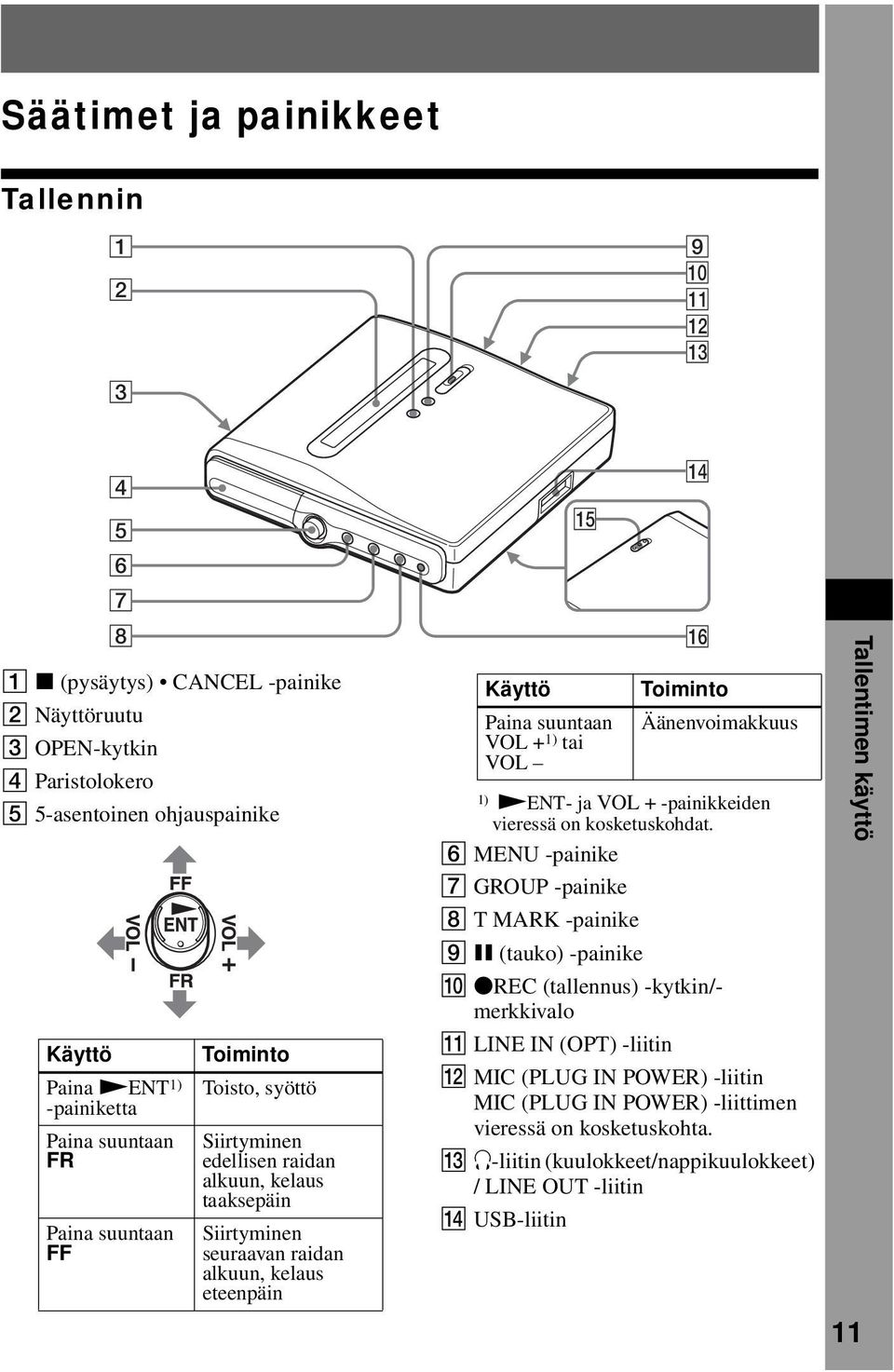

11 Säätimet ja painikkeet Tallennin qa qs qd qg qf 8 A x (pysäytys) CANCEL -painike B Näyttöruutu C OPEN-kytkin D Paristolokero E 5-asentoinen ohjauspainike Käyttö Paina NENT 1) -painiketta Paina suuntaan FR Paina suuntaan FF Toiminto Toisto, syöttö Siirtyminen edellisen raidan alkuun, kelaus taaksepäin Siirtyminen seuraavan raidan alkuun, kelaus eteenpäin Käyttö Paina suuntaan VOL + 1) tai VOL qh Toiminto Äänenvoimakkuus 1) NENT- ja VOL + -painikkeiden vieressä on kosketuskohdat. F MENU -painike G GROUP -painike H T MARK -painike I X (tauko) -painike J zrec (tallennus) -kytkin/- merkkivalo K LINE IN (OPT) -liitin L MIC (PLUG IN POWER) -liitin MIC (PLUG IN POWER) -liittimen vieressä on kosketuskohta. M i-liitin (kuulokkeet/nappikuulokkeet) / LINE OUT -liitin N USB-liitin Tallentimen käyttö 11

12 O HOLD-kytkin (takana) Voit lukita tallentimen säätimet ja painikkeet liu'uttamalla tätä kytkintä nuolen suuntaan. Käytä tätä toimintoa, jotta et paina painikkeita vahingossa tallenninta kantaessasi. P CHG (lataus) -merkkivalo Tallentimen näyttö qa A Levyn ilmaisin Näyttää, että levy pyörii tallennuksen tai toiston aikana. B Pariston/akun ilmaisin Ilmaisee jäljellä olevan akkuvirran. Jos akun lataus on heikko, ilmaisin sammuu ja alkaa vilkkua. C SYNC-ilmaisin (tahdistettu tallennus) D REC-ilmaisin Syttyy tallennuksen tai tiedostonsiirron aikana. Kun ilmaisin vilkkuu, tallennin on tallennusvalmiustilassa. E Ryhmäilmaisin F Hi-MD/MD-ilmaisin Teksti Hi-MD on näkyvissä, kun tallennin on Hi-MD-tilassa, ja teksti MD on näkyvissä, kun toimintatila on MD. G Raitanumeronäyttö H R -ilmaisin (jäljellä oleva aika) Ilmaisee jäljellä olevan tallennusajan. I Tekstinäyttö Näyttää valikkokohdat, päiväyksen, virhesanomat jne. J Raidan tilailmaisin (PCM, Hi-SP, Hi-LP, SP, LP2, LP4, MONO) K Äänenvoimakkuusmittari 12

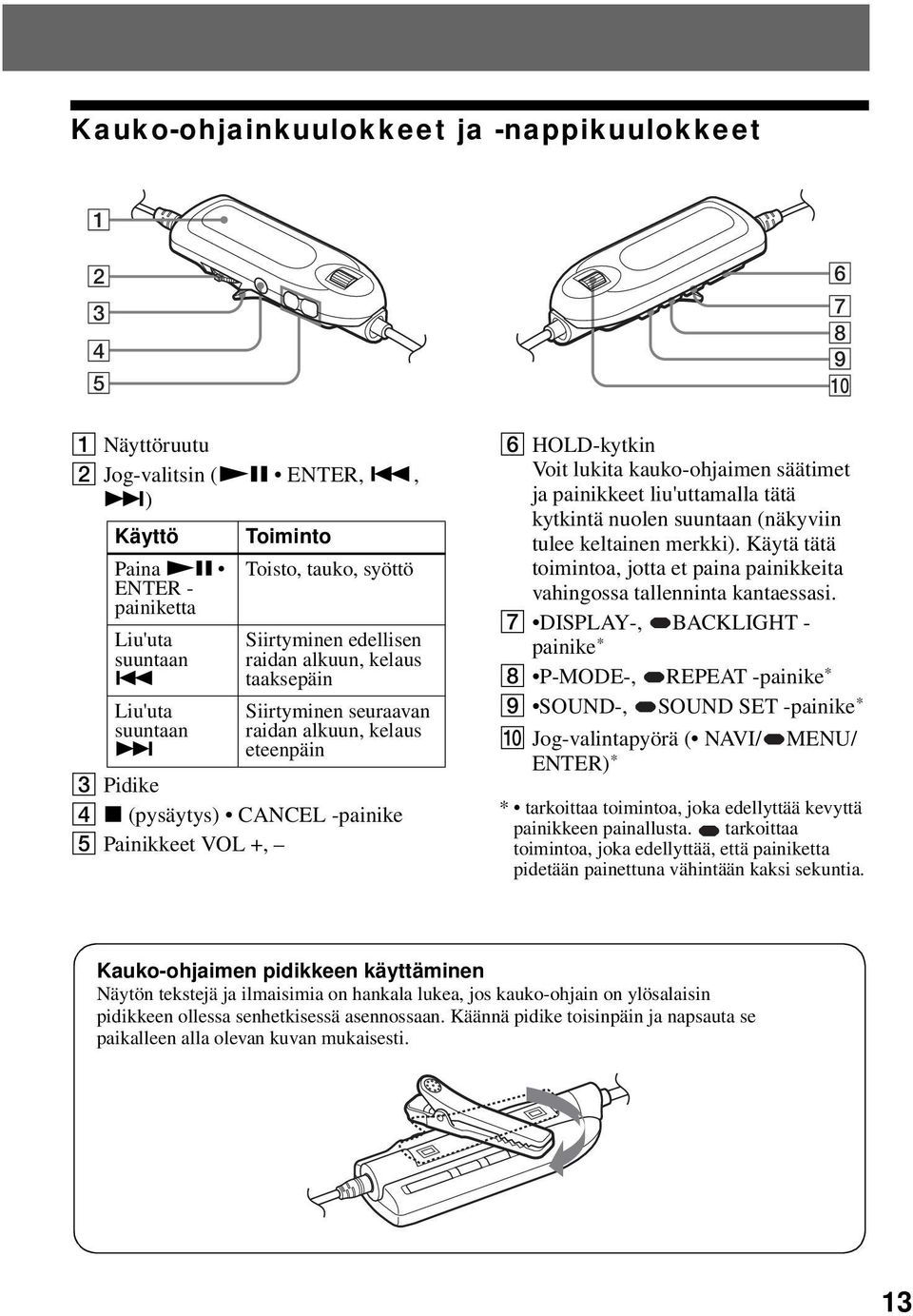

13 Kauko-ohjainkuulokkeet ja -nappikuulokkeet A Näyttöruutu B Jog-valitsin (NX ENTER,., >) Käyttö Paina NX ENTER - painiketta Liu'uta suuntaan. Liu'uta suuntaan > Toiminto Toisto, tauko, syöttö Siirtyminen edellisen raidan alkuun, kelaus taaksepäin Siirtyminen seuraavan raidan alkuun, kelaus eteenpäin C Pidike D x (pysäytys) CANCEL -painike E Painikkeet VOL +, F HOLD-kytkin Voit lukita kauko-ohjaimen säätimet ja painikkeet liu'uttamalla tätä kytkintä nuolen suuntaan (näkyviin tulee keltainen merkki). Käytä tätä toimintoa, jotta et paina painikkeita vahingossa tallenninta kantaessasi. G DISPLAY-, BACKLIGHT - painike * H P-MODE-, REPEAT -painike * I SOUND-, SOUND SET -painike * J Jog-valintapyörä ( NAVI/ ENTER) * MENU/ * tarkoittaa toimintoa, joka edellyttää kevyttä painikkeen painallusta. tarkoittaa toimintoa, joka edellyttää, että painiketta pidetään painettuna vähintään kaksi sekuntia. Kauko-ohjaimen pidikkeen käyttäminen Näytön tekstejä ja ilmaisimia on hankala lukea, jos kauko-ohjain on ylösalaisin pidikkeen ollessa senhetkisessä asennossaan. Käännä pidike toisinpäin ja napsauta se paikalleen alla olevan kuvan mukaisesti. 13

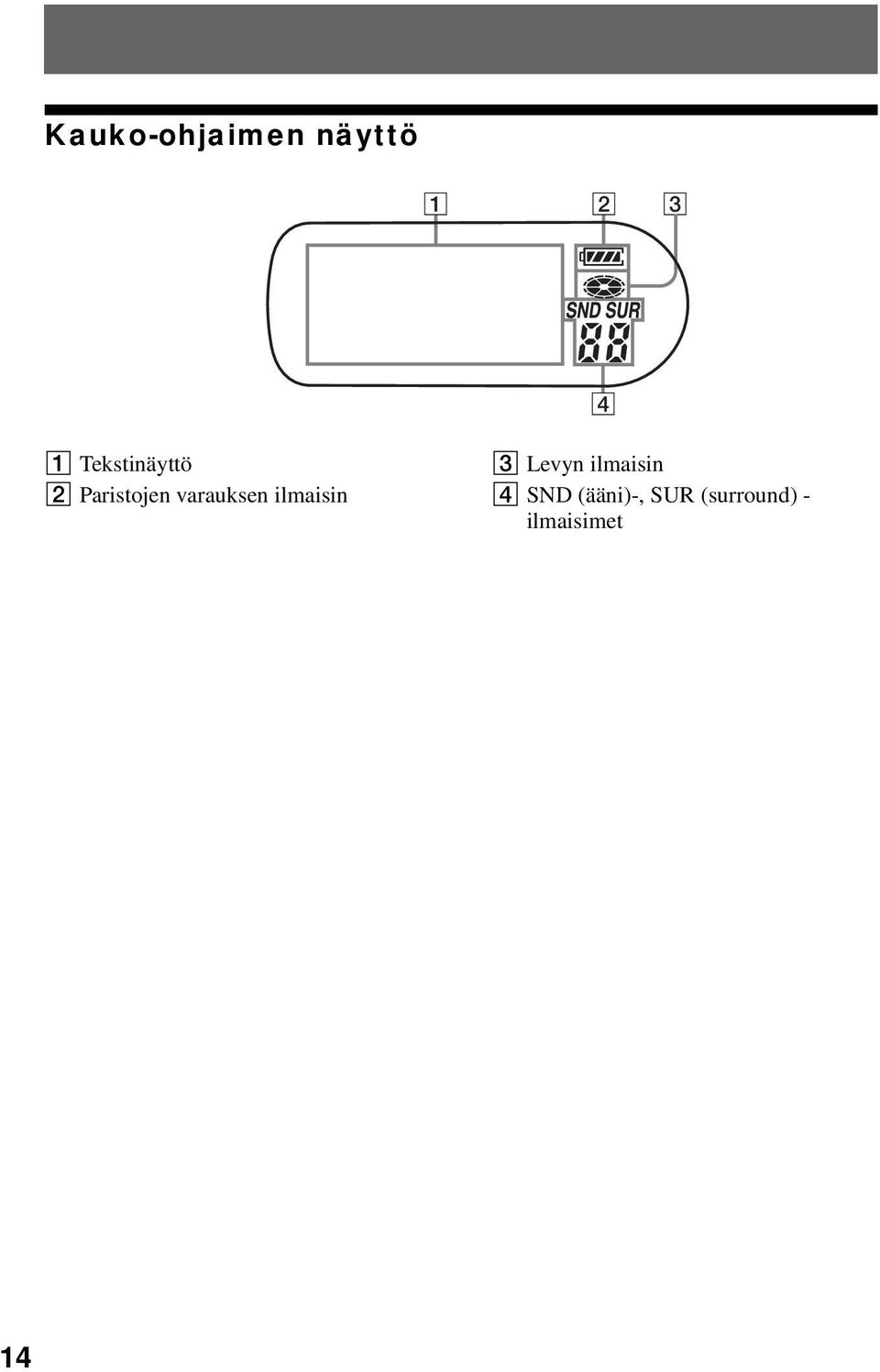

14 Kauko-ohjaimen näyttö A Tekstinäyttö B Paristojen varauksen ilmaisin C Levyn ilmaisin D SND (ääni)-, SUR (surround) - ilmaisimet 14

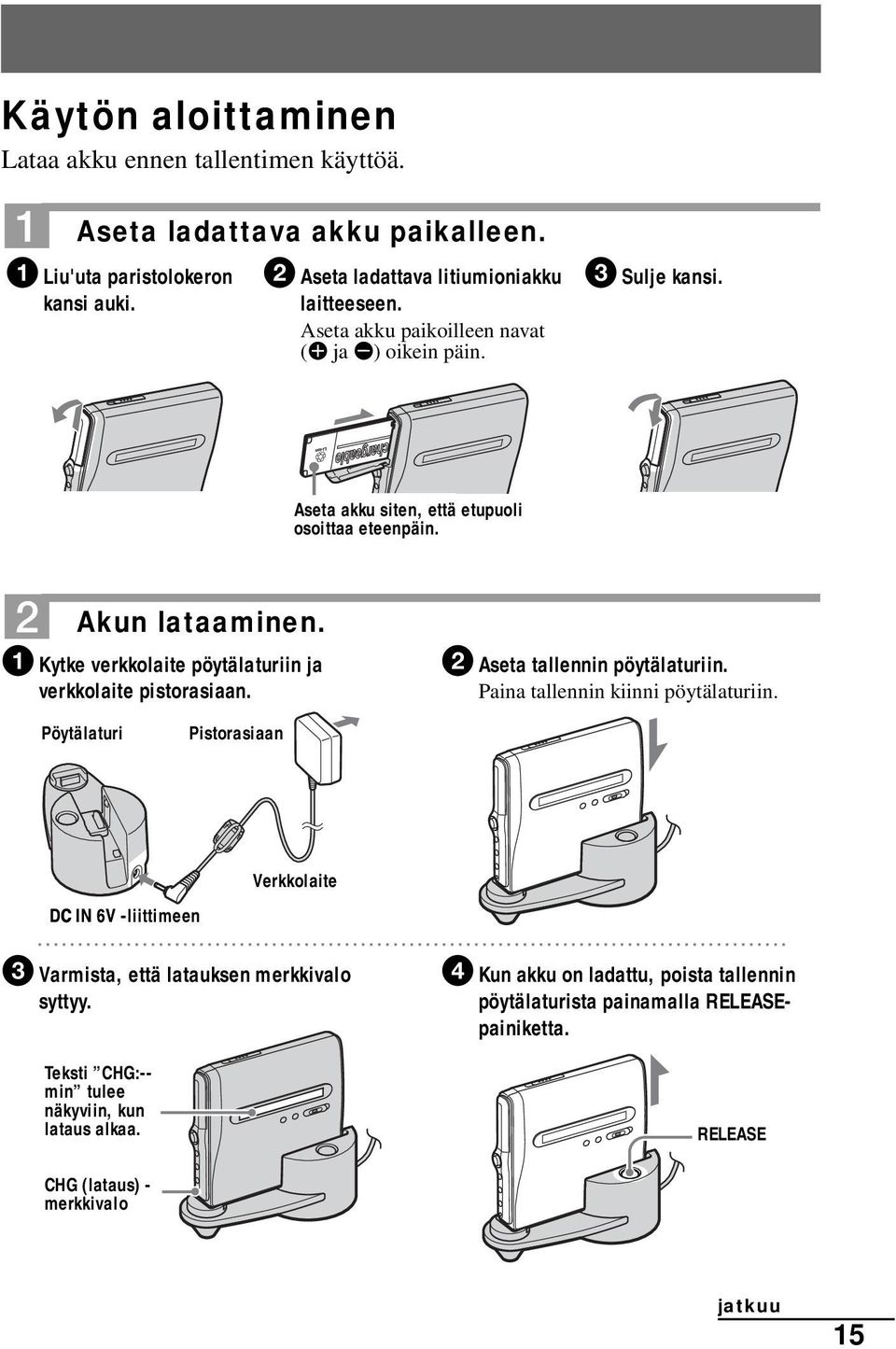

15 Käytön aloittaminen Lataa akku ennen tallentimen käyttöä. 1 Aseta ladattava akku paikalleen. 1 Liu'uta paristolokeron kansi auki. 2 Aseta ladattava litiumioniakku laitteeseen. Aseta akku paikoilleen navat (e ja E) oikein päin. 3 Sulje kansi. Aseta akku siten, että etupuoli osoittaa eteenpäin. 2 Akun lataaminen. 1 Kytke verkkolaite pöytälaturiin ja verkkolaite pistorasiaan. 2 Aseta tallennin pöytälaturiin. Paina tallennin kiinni pöytälaturiin. Pöytälaturi Pistorasiaan Verkkolaite DC IN 6V -liittimeen 3 Varmista, että latauksen merkkivalo syttyy. Teksti CHG:-- min tulee näkyviin, kun lataus alkaa. 4 Kun akku on ladattu, poista tallennin pöytälaturista painamalla RELEASEpainiketta. RELEASE CHG (lataus) - merkkivalo jatkuu 15

16 z Näytössä näytetään seuraavat vaiheet: CHG:--min t CHG:60min (60 minuuttia latauksen päättymiseen) t CHG:59min t...t CHG:00min t Tyhjä näyttö (CHG-merkkivalo sammuu) Kun CHG-merkkivalo sammuu, akku on noin 80-prosenttisesti ladattu. Tallennin on tällöin käyttövalmis. Jos CHG-merkkivalo sammuu nopeasti, akussa on valmiina riittävästi virtaa. Kun akku on täysin tyhjä, tallennin on käyttövalmis (ja CHG-merkkivalo sammuu) noin tunnin latauksen jälkeen. Kun CHGmerkkivalo sammuu, akun varaustaso on noin 80 prosenttia. Akku on kokonaan latautunut noin kahden tunnin kuluttua merkkivalon sammumisesta. 3 Yhdistä johdot ja vapauta säätimet ja painikkeet. 1 Liitä kauko-ohjainkuulokkeet/- nappikuulokkeet i/line OUT - liitäntään. 2 Vapauta säätimet ja painikkeet liu'uttamalla tallentimen tai kaukoohjaimen HOLD-kytkintä nuolen (.) vastakkaiseen suuntaan. Yhdistä johto kunnolla. HOLDtoiminto i/line OUT -liitäntään Yhdistä johto kunnolla. 16

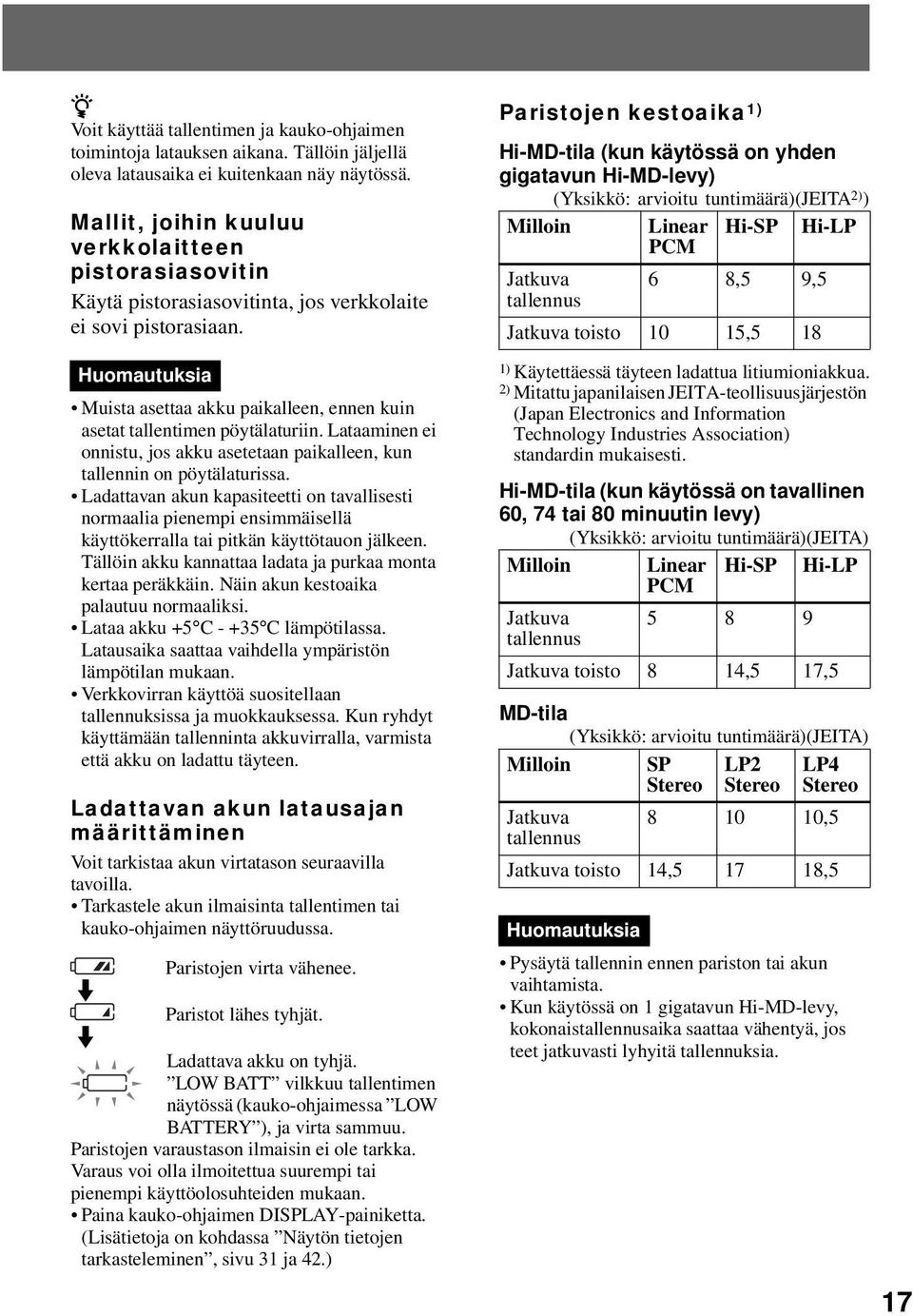

17 z Voit käyttää tallentimen ja kauko-ohjaimen toimintoja latauksen aikana. Tällöin jäljellä oleva latausaika ei kuitenkaan näy näytössä. Mallit, joihin kuuluu verkkolaitteen pistorasiasovitin Käytä pistorasiasovitinta, jos verkkolaite ei sovi pistorasiaan. Huomautuksia Muista asettaa akku paikalleen, ennen kuin asetat tallentimen pöytälaturiin. Lataaminen ei onnistu, jos akku asetetaan paikalleen, kun tallennin on pöytälaturissa. Ladattavan akun kapasiteetti on tavallisesti normaalia pienempi ensimmäisellä käyttökerralla tai pitkän käyttötauon jälkeen. Tällöin akku kannattaa ladata ja purkaa monta kertaa peräkkäin. Näin akun kestoaika palautuu normaaliksi. Lataa akku +5 C -+35 C lämpötilassa. Latausaika saattaa vaihdella ympäristön lämpötilan mukaan. Verkkovirran käyttöä suositellaan tallennuksissa ja muokkauksessa. Kun ryhdyt käyttämään tallenninta akkuvirralla, varmista että akku on ladattu täyteen. Ladattavan akun latausajan määrittäminen Voit tarkistaa akun virtatason seuraavilla tavoilla. Tarkastele akun ilmaisinta tallentimen tai kauko-ohjaimen näyttöruudussa. Paristojen virta vähenee. m Paristot lähes tyhjät. m Ladattava akku on tyhjä. LOW BATT vilkkuu tallentimen näytössä (kauko-ohjaimessa LOW BATTERY ), ja virta sammuu. Paristojen varaustason ilmaisin ei ole tarkka. Varaus voi olla ilmoitettua suurempi tai pienempi käyttöolosuhteiden mukaan. Paina kauko-ohjaimen DISPLAY-painiketta. (Lisätietoja on kohdassa Näytön tietojen tarkasteleminen, sivu 31 ja 42.) Paristojen kestoaika 1) Hi-MD-tila (kun käytössä on yhden gigatavun Hi-MD-levy) (Yksikkö: arvioitu tuntimäärä)(jeita 2) ) Milloin Linear Hi-SP Hi-LP PCM Jatkuva 6 8,5 9,5 tallennus Jatkuva toisto 10 15,5 18 1) Käytettäessä täyteen ladattua litiumioniakkua. 2) Mitattu japanilaisen JEITA-teollisuusjärjestön (Japan Electronics and Information Technology Industries Association) standardin mukaisesti. Hi-MD-tila (kun käytössä on tavallinen 60, 74 tai 80 minuutin levy) (Yksikkö: arvioitu tuntimäärä)(jeita) Milloin Linear Hi-SP Hi-LP PCM Jatkuva tallennus Jatkuva toisto 8 14,5 17,5 MD-tila (Yksikkö: arvioitu tuntimäärä)(jeita) Milloin SP Stereo LP2 Stereo LP4 Stereo Jatkuva ,5 tallennus Jatkuva toisto 14, ,5 Huomautuksia Pysäytä tallennin ennen pariston tai akun vaihtamista. Kun käytössä on 1 gigatavun Hi-MD-levy, kokonaistallennusaika saattaa vähentyä, jos teet jatkuvasti lyhyitä tallennuksia. 17

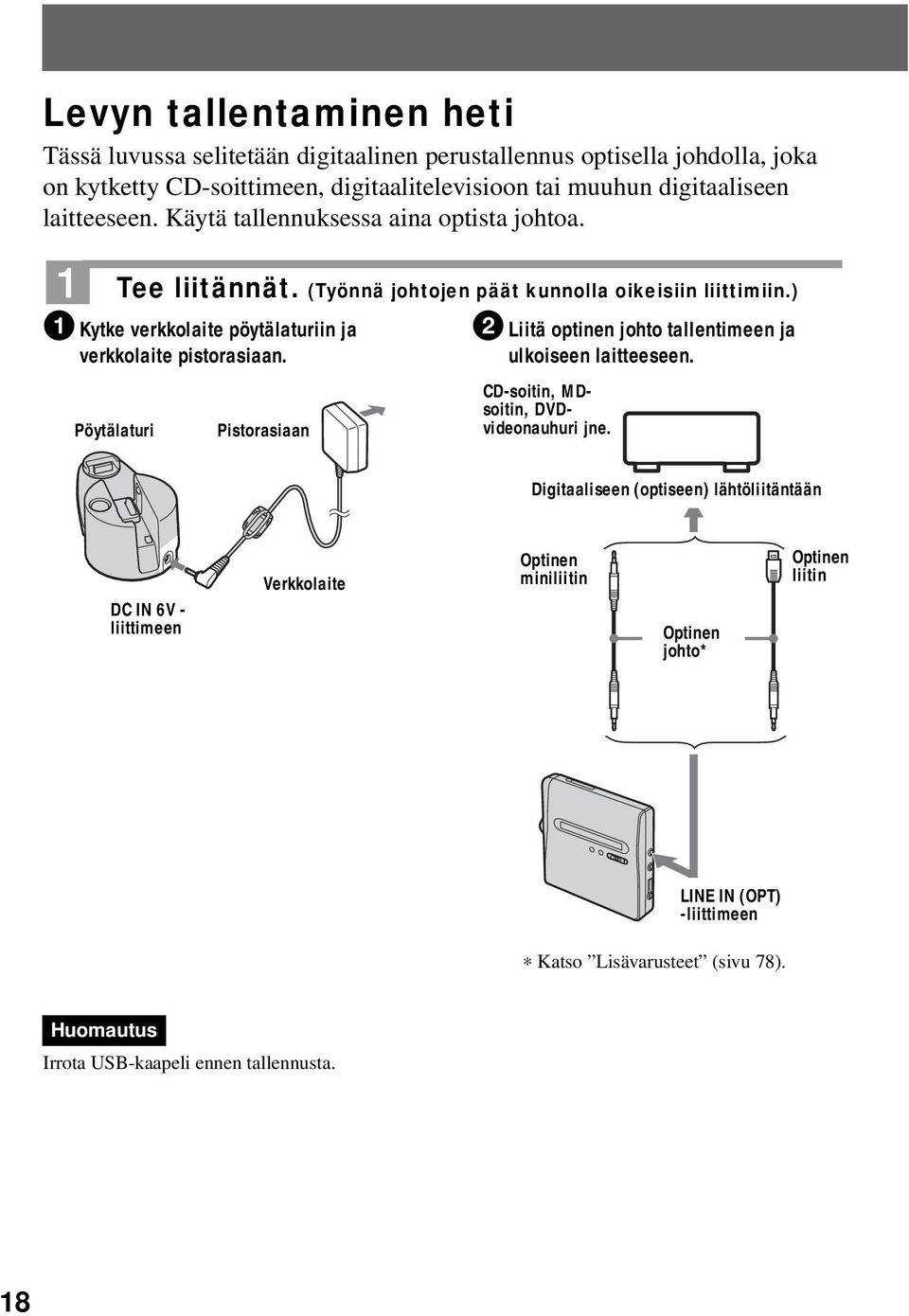

18 Levyn tallentaminen heti Tässä luvussa selitetään digitaalinen perustallennus optisella johdolla, joka on kytketty CD-soittimeen, digitaalitelevisioon tai muuhun digitaaliseen laitteeseen. Käytä tallennuksessa aina optista johtoa. 1 Tee liitännät. (Työnnä johtojen päät kunnolla oikeisiin liittimiin.) 1 Kytke verkkolaite pöytälaturiin ja verkkolaite pistorasiaan. Pöytälaturi Pistorasiaan 2 Liitä optinen johto tallentimeen ja ulkoiseen laitteeseen. CD-soitin, MDsoitin, DVDvideonauhuri jne. Digitaaliseen (optiseen) lähtöliitäntään DC IN 6V - liittimeen Verkkolaite Optinen miniliitin Optinen johto* Optinen liitin LINE IN (OPT) -liittimeen Katso Lisävarusteet (sivu 78). Huomautus Irrota USB-kaapeli ennen tallennusta. 18

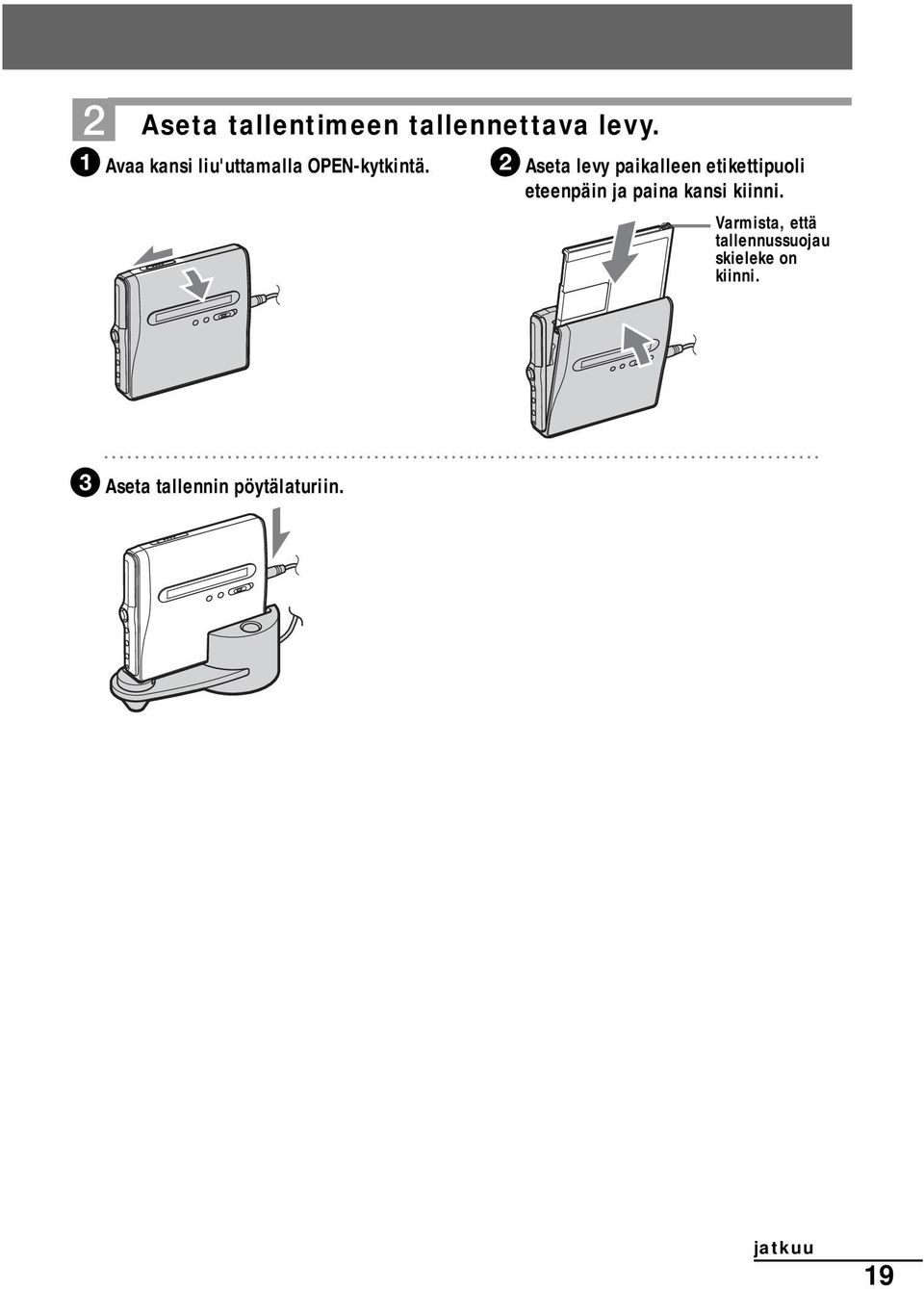

19 2 Aseta tallentimeen tallennettava levy. 1 Avaa kansi liu'uttamalla OPEN-kytkintä. 2 Aseta levy paikalleen etikettipuoli eteenpäin ja paina kansi kiinni. Varmista, että tallennussuojau skieleke on kiinni. 3 Aseta tallennin pöytälaturiin. jatkuu 19

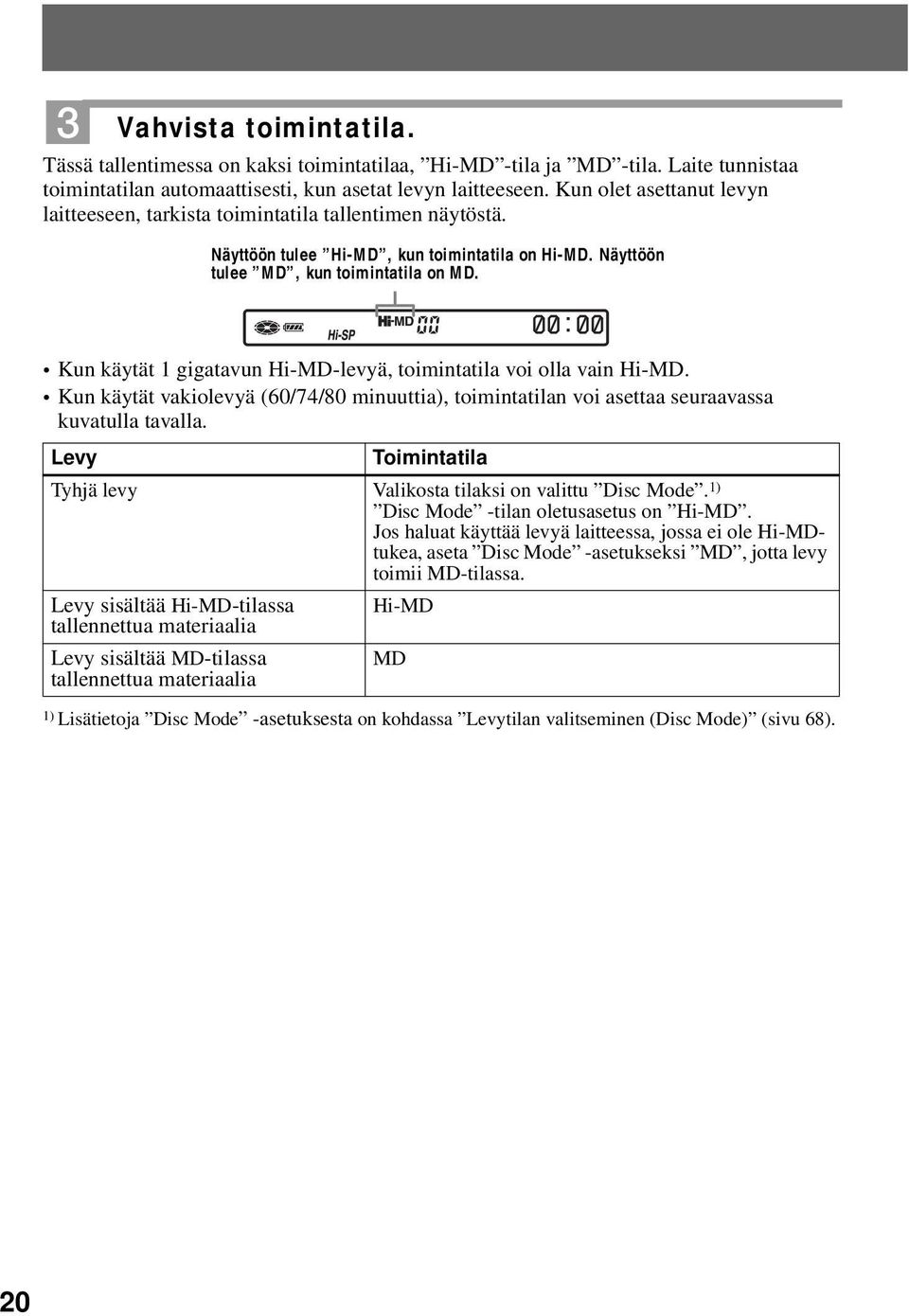

20 3 Vahvista toimintatila. Tässä tallentimessa on kaksi toimintatilaa, Hi-MD -tila ja MD -tila. Laite tunnistaa toimintatilan automaattisesti, kun asetat levyn laitteeseen. Kun olet asettanut levyn laitteeseen, tarkista toimintatila tallentimen näytöstä. Näyttöön tulee Hi-MD, kun toimintatila on Hi-MD. Näyttöön tulee MD, kun toimintatila on MD. Kun käytät 1 gigatavun Hi-MD-levyä, toimintatila voi olla vain Hi-MD. Kun käytät vakiolevyä (60/74/80 minuuttia), toimintatilan voi asettaa seuraavassa kuvatulla tavalla. Levy Toimintatila Tyhjä levy Valikosta tilaksi on valittu Disc Mode. 1) Disc Mode -tilan oletusasetus on Hi-MD. Jos haluat käyttää levyä laitteessa, jossa ei ole Hi-MDtukea, aseta Disc Mode -asetukseksi MD, jotta levy toimii MD-tilassa. Levy sisältää Hi-MD-tilassa Hi-MD tallennettua materiaalia Levy sisältää MD-tilassa tallennettua materiaalia MD 1) Lisätietoja Disc Mode -asetuksesta on kohdassa Levytilan valitseminen (Disc Mode) (sivu 68). 20

21 4 Tallenna levy. 1 Valitse tallennettava äänilähde ja aseta se taukotilaan. 2 Varmista tallentimen näytöstä, ettei levyn ilmaisin pyöri. PAUSE Varmista, ettei levyn ilmaisin pyöri. Ulkoinen laite 3 Kun tallennin on pysäytettynä, paina ja liu'uta zrec-kytkintä. Näyttöön tulee teksti REC, RECmerkkivalo syttyy ja tallennus alkaa. zrec 4 Aloita toisto tallennettavalla äänilähteellä. Jos käytät levyä, jolle on jo tallennettu materiaalia, tallennus alkaa tämän materiaalin jälkeen. Raitamerkit lisätään automaattisesti samaan kohtaan, jossa ne ovat lähteessäkin, ja koko sisältö tallennetaan yhtenä ryhmänä. PAUSE Ulkoinen laite Toiminto Paina Lopeta toisto Paina x. Toiston keskeyttäminen (tauko) Poista levy laitteesta Paina X 1) -painiketta. Jatka tallennusta painamalla X-painiketta uudelleen. Paina x-painiketta ja avaa kansi. (Kansi ei avaudu, kun näytössä vilkkuu SYS WRITE.) 1) Raitamerkki lisätään kohtaan, jossa jatkat tallennusta tauon jälkeen painamalla X-painiketta uudelleen. Näin raidan loppuosa lasketaan uudeksi raidaksi. 21

22 Jos tallennus ei käynnisty Varmista, että tallenninta ei ole lukittu (sivut 12 ja 16). Varmista, että levyä ei ole tallennussuojattu (sivut 19 ja 76). Esimasteroitujen (valmiiden) levyjen päälle ei voi tallentaa. Tallennustilan tarkistaminen REC-merkkivalo palaa tai vilkkuu tallennustilan mukaan. Tallennusolosuhteet Tallentaminen Tallennusvalmiustila Tallennusaikaa on jäljellä alle 3 minuuttia Raitamerkki on lisätty manuaalisesti Siirrettäessä tietokoneesta RECmerkkivalo Syttyy Vilkkuu äänilähteen äänenvoimakkuuden mukaan mikrofonilla tallennettaessa (voice mirror) Vilkkuu Vilkkuu hitaasti Sammuu väliaikaisesti Vilkkuu nopeammin Huomautuksia Varmista, että tallennin on asetettu vakaalle alustalle tallennuksen ajaksi. Jos aloitat tallennuksen levyn ilmaisimen pyöriessä näytössä, tallennettavan materiaalin ensimmäiset sekunnit eivät ehkä tallennu. Aloita tallennus vasta, kun levyn ilmaisin ei enää pyöri. Älä siirrä tai heiluta tallenninta äläkä irrota tallenninta virtalähteestä, kun tallennus on käynnissä tai kun näytössä vilkkuu DATA SAVE tai SYS WRITE. Jos teet näin, kyseiseen kohtaan mennessä tallennetut tiedot eivät ehkä tallennu levylle tai levyn tiedot saattavat vahingoittua. Tallennus ei onnistu, jos levyllä ei ole riittävästi tilaa. Jos virransyöttö keskeytyy (eli paristo poistetaan tai tyhjenee tai verkkolaite kytketään irti) tallennuksen tai muokkauksen aikana tai silloin, kun näytössä on DATA SAVE tai SYS WRITE, kannen voi avata vasta, kun virransyöttö palautuu normaaliksi. Ota huomioon seuraavat kohdat, kun äänität kannettavalta CD-soittimelta: Jotkin kannettavista CD-soittimista voivat toimia digitaalisina äänilähteinä vain silloin, jos virtalähteenä on verkkovirta ja verkkolaite. Liitä verkkolaite kannettavaan CD-soittimeen ja käytä sitä CD-soittimen virtalähteenä. Joissakin kannettavissa CD-soittimissa ei voi käyttää optista tuloliitäntää, kun laitteessa käytetään tärinänestotoimintoa (esim. ESP* tai G-PROTECTION). Kytke tällöin tärinänvaimennustoiminto pois päältä. Electronic Shock Protection (elektroninen tärinänesto) z Tallennin luo uuden ryhmän oletusarvoisesti, kun tallennus on valmis. Jos et halua luoda ryhmää, aseta :REC -asetukseksi :REC Off (sivu 40). Jos haluat aloittaa tallennuksen tietystä kohdasta, keskeytä tallennin haluamaasi kohtaan ja aloita tallennus kyseisestä kohdasta. Voit tarkkailla ääntä tallennuksen aikana. Kytke kauko-ohjaimella varustetut kuulokkeet/nappikuulokkeet i/line OUT - liittimeen ja säädä äänenvoimakkuutta kaukoohjaimella (VOL + tai ). Voit säätää äänenvoimakkuutta myös tallentimen 5- asentoisella ohjauspainikkeella (VOL + tai ). Tämä ei vaikuta tallennuksen äänenvoimakkuuteen. 22

23 Levyn toistaminen heti 1 Aseta tallentimeen tallennettu levy. 1 Avaa kansi liu'uttamalla OPEN-kytkintä. 2 Aseta levy paikalleen etikettipuoli eteenpäin ja paina kansi kiinni. 2 Toista levy. 1 Paina tallentimen 5-asentoista ohjauspainiketta (NENT). Paina kauko-ohjaimen jog-valitsinta (NX ENTER). Kuulokkeista/nappikuulokkeista kuuluu lyhyt äänimerkki. 5-asentoinen ohjauspainike (NENT, FR, FF, VOL +, ) x X 2 Voit säätää tallentimen äänenvoimakkuutta 5-asentoisella ohjauspainikkeella (VOL + tai ). Voit säätää äänenvoimakkuutta myös kauko-ohjaimella (VOL + tai ). Äänenvoimakkuus näkyy näytössä. Jog-valitsin (NX ENTER,., >) x Jog-valintapyörä VOL +, GROUP Pysäytä toisto painamalla x-painiketta. Kuulokkeista/nappikuulokkeista kuuluu pitkä merkkiääni. Toisto alkaa kohdasta, johon sen viimeksi pysäytit. 23

24 Toimi Käyttö tallentimesta Käyttö kauko-ohjaimesta Lopeta toisto. Paina x. Paina x. Keskeytä toisto (tauko). Paina X. Jatka toistamista painamalla X -painiketta uudelleen. Paina jog-valitsinta (NX ENTER). Jatka toistamista painamalla jogvalitsinta uudelleen. Valitse raita suoraan raidan numeron tai nimen avulla. Siirry toistettavan raidan alkuun. Siirry seuraavan raidan alkuun. Siirry taakse- tai eteenpäin toiston aikana. Hae tietty kohta kuluneen toistoajan avulla (aikahaku). Hae raita raitojen numeroiden avulla (hakemistohaku). Siirry seuraavaan tai edelliseen ryhmään toistettaessa ryhmään kuuluvaa raitaa (ryhmän ohittaminen). 1) Aloita toisto levyn ensimmäisestä raidasta. Poista levy laitteesta. Valitse haluamasi raita Jog Dial - hakupyörää kääntämällä ja paina sitten valitsinta. Paina 5-asentoista ohjauspainiketta suuntaan FR. Paina 5-asentoista ohjauspainiketta suuntaan FR, kunnes haluamasi raita tulee näyttöön. Paina 5-asentoista ohjauspainiketta suuntaan FF. Paina 5-asentoista ohjauspainiketta FR- tai FFmerkin suuntaan ja pidä painiketta alhaalla. Kun tallennin on taukotilassa, pidä 5-asentoista ohjauspainiketta alhaalla suuntaan FR tai FF. Kun tallennin on pysäytystilassa, pidä 5- asentoista ohjauspainiketta alhaalla suuntaan FR tai FF. Paina GROUP-painiketta ja paina sitten 5-asentoisen ohjauspainikkeen kohtaa FR tai FF. Kun tallennin on pysäytystilassa, paina NENT-painiketta vähintään 2 sekunnin ajan. Paina x-painiketta ja avaa kansi. 2) Liu'uta jog-valitsinta.- merkin suuntaan. Liu'uta jogvalitsinta.-merkin suuntaan toistuvasti, kunnes olet haluamasi raidan alussa. Liu'uta jog-valitsinta >-merkin suuntaan. Liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Kun tallennin on taukotilassa, liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Kun tallennin on pysäytystilassa, liu'uta jog-valitsinta.- tai >-merkin suuntaan ja pidä sitä paikoillaan. Kun tallennin on pysäytystilassa, paina jog-valitsinta (NX ENTER) vähintään 2 sekuntia. Paina x-painiketta ja avaa kansi. 2) 1) Siirtyy joka kymmenennen raidan alkuun (käytössä toistettaessa levyjä, joilla ei ole ryhmäasetuksia). 2) Kun avaat kannen, toiston aloituskohta siirtyy ensimmäisen raidan alkuun. 24

25 Jos levyn toisto ei käynnisty Varmista, että tallenninta ei ole lukittu (sivut 12, 13 ja 16). Huomautus Toistettava ääni voi hyppiä, jos tallennin altistuu jatkuvasti koville iskuille tallentimella toistetaan likaista tai naarmuuntunutta levyä. Jos levyä käytetään Hi-MD-tilassa, äänentaso saattaa laskea, mutta enintään 12 sekunnin ajaksi. 25

26 Valikkojen käyttäminen Valikkotoimintojen käyttäminen Valikot sisältävät hyödyllisiä tallennus-, toisto- ja muokkaustoimintoja sekä muita toimintoja. Voit valita valikkotoiminnot seuraavasti: Kun suoritat valikkotoimintoja ensimmäisen kerran uudessa tallentimessa, Menu Mode vilkkuu näytössä. Ennen valikkotoiminnon suorittamista voit määrittää Menu Mode - asetukseksi Simple (vain perusvalikkotoiminnot ovat näkyvissä) tai Advanced (kaikki valikkotoiminnot ovat näkyvissä). Lisätietoja valikkotila-asetuksista on kohdassa Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) (sivu 65). Kauko-ohjain Jogvalintapyörä x CANCEL Valitse kääntämällä Valitse painamalla 1 Avaa valikko painamalla Jog Dial -hakupyörää (NAVI/MENU/ENTER) vähintään 2 sekunnin ajan. 2 Valitse valikkotoiminto kääntämällä Jog Dial -hakupyörää toistuvasti. 3 Vahvista valinta painamalla Jog Dial -hakupyörää. 4 Toista vaiheet 2 ja 3. Asetus otetaan käyttöön, kun painat lopuksi Jog Dial -hakupyörää. Palaaminen edelliseen asetukseen Paina x CANCEL. Toiminnon peruuttaminen määrityksen aikana Paina x CANCEL vähintään 2 sekunnin ajan. 26

27 Tallennin x CANCEL 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Avaa valikko painamalla MENU-painiketta. 2 Valitse valikkotoiminto painamalla 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan. 3 Vahvista valinta painamalla 5-asentoista ohjauspainiketta (NENT). 4 Toista vaiheet 2 ja 3. Asetus otetaan käyttöön, kun painat lopuksi 5-asentoista ohjauspainiketta. Palaaminen edelliseen asetukseen Paina x CANCEL. Toiminnon peruuttaminen määrityksen aikana Paina x CANCEL vähintään 2 sekunnin ajan. 27

28 Valikkoluettelo Seuraavassa taulukossa on esitetty valittavissa olevat valikkotoiminnot. Joitakin toimintoja voidaan käyttää sekä tallentimesta että kauko-ohjaimesta, kun taas joitakin voidaan käyttää vain tallentimesta tai kauko-ohjaimesta. Sarakkeessa Valikko 1 luetellut kohdat tulevat näyttöön, kun avaat valikon, ja sarakkeessa Valikko 2 luetellut kohdat tulevat näyttöön, kun valitset jonkin valikon 1 kohdan. Kaikki valikkotoiminnot ovat näkyvissä vain, jos Menu Mode -asetukseksi on valittu Advanced. Tähdellä (*) merkityt valikkotoiminnot eivät tule näyttöön, kun Menu Mode -asetus on Simple. Katso lisätietoja kohdasta Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) (sivu 65). Huomautus Näyttöön voi tulla eri asetus käyttöolosuhteiden ja levyasetusten mukaan. Kauko-ohjaimen valikot Valikko 1 Valikko 2 Toiminto Oppaan sivu Edit Title Input* Lisää raidan, artistin, albumin, ryhmän tai sivu 52 levyn nimi. Group Set* Siirrä tallennetut raidat tai ryhmät uuteen sivu 56 ryhmään. GroupRelease* Poista ryhmäasetukset ja pura ryhmät. sivu 57 Move* Vaihda raitojen ja ryhmien järjestystä. sivu 57 Erase Poista raitoja, ryhmiä tai koko levyn sisältö. sivu 59 Format* Alusta levy ja palauta se ostohetken tilaan (vain sivu 64 Hi-MD-tilassa). Useful* Search* Hae raitoja raidan, ryhmän, artistin tai albumin sivu 48 nimen perusteella. SpeedControl* Toistonopeuden muuttaminen niin, ettei äänentai sävelkorkeus muutu. sivu 50 28

29 Valikko 1 Valikko 2 Toiminto Oppaan sivu REC Settings REC Mode Tallennustilan valitseminen (PCM, Hi-SP tai Hi-LP Hi-MD-tilassa / SP, LP2, LP4 tai mono MD-tilassa). sivu 35 REC Volume* Säädä tallennuksen äänenvoimakkuutta sivu 37 manuaalisesti. MIC AGC* Määrittää mikrofonin tallennustason säätötilan. sivu 34 MIC Sens* Määritä mikrofonin herkkyys äänilähteelle sivu 33 sopivaksi. Time Mark* Lisää raitamerkkejä automaattisesti tietyin sivu 38 aikavälein. Group REC* Luo uusi ryhmä jokaisen tallennuksen sivu 39 yhteydessä (ryhmätallennus). SYNC REC* Yksinkertaista tallennusta digitaalisen sivu 41 tallennuksen aikana (tahdistettu tallentaminen). Option Menu Mode Vaihda näyttöön tulevia valikkotoimintoja. sivu 65 AVLS* Rajoita suurinta mahdollista sivu 65 äänenvoimakkuutta ja suojaa siten kuuloasi. Beep* Ota äänimerkki käyttöön tai poista se käytöstä. sivu 66 Backlight Valitse kauko-ohjaimen näytön taustavalotila. sivu 66 Disc Memory* Voit tallentaa tallentimeen levykohtaisia sivu 67 asetuksia. Quick Mode* Määritä tallennin aloittamaan toisto nopeasti. sivu 68 Disc Mode MD- tai Hi-MD-tilan valitseminen, kun sivu 68 tallentimessa on tyhjä levy. Contrast* Säädä kauko-ohjaimen näytön kontrastia. sivu 69 Jog Dial* Vaihda näytön vierityssuuntaa jogvalintapyörää sivu 69 kääntämällä. Clock Set Päivämäärän ja kellonajan asettaminen (kellon asettaminen). sivu 70 29

30 Tallentimen valikot Valikko 1 Valikko 2 Toiminto Oppaan sivu Edit* Format* Alusta levy ja palauta se ostohetken tilaan (vain sivu 64 Hi-MD-tilassa). Display Lap Time Tuo näyttöön tallentimen tila ja muita erilaisia sivu 33 RecRemain Clock tietoja. Useful* Audio Out* Kuuntele toistoa ulkoisesta laitteesta, jolloin äänilähtönä käytetään tallentimen i/line OUT -liitäntää. sivu 51 REC Set REC Mode Valitse tallennustila (PCM, Hi-SP tai Hi-LP Hi- MD-tilaa varten / SP, LP2, LP4 tai monofoninen MD-tilaa varten). sivu 35 RECVolume* Säädä tallennuksen äänenvoimakkuutta sivu 37 manuaalisesti. MIC AGC* Määrittää mikrofonin tallennustason säätötilan. sivu 34 MIC Sens* Määritä mikrofonin herkkyys äänilähteelle sivu 33 sopivaksi. Time Mark* Lisää raitamerkkejä automaattisesti tietyin sivu 38 aikavälein. :REC* Luo uusi ryhmä jokaisen tallennuksen sivu 39 yhteydessä (ryhmätallennus). SYNC REC* Yksinkertaista tallennusta digitaalisen sivu 41 tallennuksen aikana (tahdistettu tallentaminen). Option Menu Mode Muuta näyttöön tulevia valikkotoimintoja. sivu 65 AVLS* Rajoita suurinta mahdollista äänenvoimakkuutta sivu 65 ja suojaa siten kuuloasi. Beep* Ota äänimerkki käyttöön tai poista se käytöstä. sivu 66 Disc Mem* Tallenna levykohtaiset asetukset tallentimeen sivu 67 (levymuisti). QuickMode* Määrittää tallentimen aloittamaan toiston sivu 69 nopeasti. Disc Mode Valitse MD- tai Hi-MD-tila, kun tallentimessa on tyhjä levy. sivu 68 30

31 Eri tallennustavat Toimet ennen tallennusta Toimintatilan valitseminen Tässä tallentimessa on kaksi toimintatilaa, Hi-MD -tila ja MD -tila. Laite tunnistaa toimintatilan automaattisesti, kun asetat levyn laitteeseen. Kun olet asettanut levyn laitteeseen, tarkista toimintatila tallentimen näytöstä. Näyttöön tulee Hi-MD, kun toimintatila on Hi-MD. Näyttöön tulee MD, kun toimintatila on MD. Kun asetat tyhjän vakiolevyn tallentimeen, voit käyttää Disc Mode - toimintoa ja määrittää, käytetäänkö levyn kanssa Hi-MD- vai MD-tilaa. Jos aiot käyttää tässä laitteessa tallennettua levyä jossakin toisessa laitteessa, jossa ei ole Hi-MD-tukea, tallenna levy siten, että Disc Mode - asetus on MD. Lisätietoja on kohdassa Levytilan valitseminen (Disc Mode) (sivu 68). Valikkotilan valitseminen Kun valikkotila-asetus on Simple, osa valikkotoiminnoista ei näy näytössä. Jos et löydä joitakin valikkotoimintoja tallentimesta, tarkista, että valikkotilaasetus on Advanced. Lisätietoja valikkotilan valitsemisesta on kohdassa Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) (sivu 65). Huomautuksia Tallennus ei ehkä onnistu, jos tallentimeen on liitetty USB-kaapeli. Irrota USB-kaapeli ennen tallennusta. Jos aloitat tallennuksen levyn ilmaisimen pyöriessä näytössä, tallennettavan materiaalin ensimmäiset sekunnit eivät tallennu. Aloita tallennus vasta, kun levyn ilmaisin ei enää pyöri. Älä siirrä tai heiluta tallenninta äläkä irrota tallenninta virtalähteestä, kun tallennus on meneillään tai kun näytössä vilkkuu DATA SAVE tai SYSTEM FILE WRITING (tallentimessa DATA SAVE tai SYS WRITE ). Jos teet näin, kyseiseen kohtaan mennessä tallennetut tiedot eivät ehkä tallennu levylle tai levyn tiedot saattavat vahingoittua. Näytön tietojen tarkasteleminen Voit tarkistaa näytöstä jäljellä olevan ajan, raidan numeron ja muita tietoja tallennuksen aikana tai laitteen ollessa pysäytettynä. 1 Paina DISPLAY-painiketta toistuvasti. Aina kun painat painiketta, näyttö vaihtuu seuraavasti: Kauko-ohjaimen näyttö DISPLAY Näytön merkkien selitykset: : Levyn nimi : Raidan nimi : Ryhmän nimi : Artistin nimi : Albumin nimi Eri tallenn 31

32 32 Tallentimen ollessa pysäytystilassa A/B/C A B C Ryhmän numero 1) Raidan numero 1) Raitojen lukumäärä parhaillaan toistettavan raidan jälkeen 1) Levyn nimi ja artistin nimi (Hi-MD) 2) Levyn nimi (MD) 2) Äänitilan nimi 3) Vuosi, kuukausi ja päivämäärä Raidan numero ja kulunut toistoaika Jäljellä oleva tallennusaika / jäljellä oleva vapaa tila (Hi-MD) Jäljellä oleva tallennusaika (MD) Levyn jäljellä oleva aika parhaillaan toistettavan kohdan jälkeen Ryhmän nimi ja albumin nimi (Hi-MD) 5) Ryhmän nimi (MD) 5) Raidan nimi ja artistin nimi (Hi-MD) Raidan nimi (MD) REC Remain / Free Space (Hi-MD) REC Remain (MD) All Remain ja levyn nimi Raidan nimi Valitun äänitilan ilmaisin 3) Aika Akun jäljellä oleva lataus / akun tila 4) Clock Batt Status 1) Päätoistotilan ilmaisin tulee näyttöön, kun päätoistotila on valittuna. 2) Raidan numero tulee näkyviin, jos valittu raita ei kuulu ryhmään. 3) Ei tule näyttöön, jos Menu Mode - asetukseksi on määritetty Simple (sivu 65). 4) Näyttöön tuleva aika on jatkuvan tallennuksen arvioitu kesto lämpötilassa +25 C. Näyttöön tulee Plenty, kun akun varaustaso on riittävä; näyttöön tulee Almost Empty, kun akun virta on vähissä. Kyseiset tiedot eivät tule näyttöön verkkolaitetta käytettäessä. 5) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään. Tallennuksen aikana A/B/C A B C REC, ryhmän numero ja raidan numero REC, ryhmän numero ja raidan numero Levyn nimi ja artistin nimi (Hi-MD) Levyn nimi (MD) Vuosi, kuukausi ja päivämäärä Kulunut aika Äänenvoima kkuusmittari Jäljellä oleva tallennusaika Ryhmän nimi ja albumin nimi (Hi-MD) Ryhmän nimi (MD) Aika Akun jäljellä oleva lataus / akun tila Huomautuksia REC Remain Raidan nimi Clock Batt Status Kun levyä käytetään Hi-MD-tilassa, vapaana tilana näkyy 2.0MB, kun jäljellä oleva tallennusaika on 0:00:00. Tämä on järjestelmän rakenteeseen liittyvä rajoitus. 2.0MB on järjestelmän tarvitseman varatilan koko. Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta ryhmäasetusten, käyttöolosuhteiden ja levyn asetusten mukaan. Akun jäljellä oleva lataus / akun tila tulee näkyviin noin minuutin kuluttua tallennuksen aloittamisesta. Akun jäljellä oleva lataus -tieto ei välttämättä vastaa todellista tilannetta. Tietojen epätarkkuuteen voivat vaikuttaa ympäristöolosuhteet tai ladattavan akun kunto.

33 z Jos haluat tarkistaa toistokohdan tai raidan nimen toiston aikana, katso Näytön tietojen tarkasteleminen (sivu 42). Tallennin 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Avaa valikko ja valitse Display. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes haluamasi tieto näkyy näytössä, ja vahvista valinta painamalla painiketta. Kukin 5-asentoisen ohjauspainikkeen painallus (suuntaan FR tai FF) muuttaa näyttöä seuraavasti: Lap Time t RecRemain t Clock Kun painat 5-asentoista ohjauspainiketta, valitut tiedot tulevat näyttöön kohdissa D ja E. Huomautuksia Kun levyä käytetään Hi-MD-tilassa, vapaana tilana näkyy 2.0MB, kun jäljellä oleva tallennusaika on 0:00:00. Tämä on järjestelmän rakenteeseen liittyvä rajoitus. 2.0MB on järjestelmän tarvitseman varatilan koko. Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta ryhmäasetusten, käyttöolosuhteiden ja levyn asetusten mukaan. Tallentaminen mikrofonista Stereomikrofoni* 5-asentoinen ohjauspainike (NENT, FR, FF) MENU zrec Tallentimen näyttö MIC (PLUG IN POWER) -liittimeen Katso Lisävarusteet (sivu 78). Tallentimen ollessa pysäytystilassa tai tallennuksen aikana D/E D E Raidan numero Kulunut aika Raidan numero Jäljellä oleva tallennusaika / jäljellä oleva vapaa tila (Hi-MD) Jäljellä oleva tallennusaika (MD) (tyhjä) Aika Jogvalintapyörä 1 Kytke stereomikrofoni MIC (PLUG IN POWER) -liitäntään. 2 Aloita tallennus painamalla ja liu'uttamalla zrec-kytkintä. 33

34 Mikrofonin herkkyyden valitseminen Voit määrittää mikrofonin herkkyyden äänilähteen voimakkuuden mukaan. 1 Avaa valikko tallennuksen aikana tai tallentimen ollessa pysäytystilassa ja valitse REC Set - MIC Sens (kauko-ohjaimessa REC Settings - MIC Sens ). 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan (tai käytä kauko-ohjaimen Jog Dial - hakupyörää), kunnes asetus Sens High tai Sens Low tulee näyttöön, ja valitse asetus painamalla painiketta (tai Jog Dial -hakupyörää). Sens High: Valitse tämä asetus, kun tallennettavan materiaalin äänenvoimakkuus on hiljainen tai normaali. Sens Low: Valitse tämä asetus, kun tallennettavat äänet ovat voimakkaita tai tallennettava kohde on lähellä (esimerkiksi saneltaessa tai konsertissa). Mikrofonin tallennustason säätötilan muuttaminen Kun tallennat mikrofonin avulla, voit valita automaattisen säätötilan, jossa mikrofonin tallennustaso määritetään vastaamaan äänilähdettä. 1 Avaa valikko tallennuksen aikana tai tallentimen ollessa pysäytystilassa ja valitse REC Set - MIC AGC (kauko-ohjaimessa REC Settings - MIC AGC ). 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan (tai käytä kauko-ohjaimen Jog Dial - hakupyörää), kunnes asetus Standard tai LoudMusic tulee näyttöön (kauko-ohjaimessa ForLoudMusic ), ja valitse asetus painamalla painiketta (Jog Dial - hakupyörää). Standard: Valitse tämä asetus, kun tallennettavan äänilähteen äänenvoimakkuus on normaali (esimerkiksi puheääni tai hiljainen musiikki). LoudMusic (ForLoudMusic): Valitse tämä asetus, kun tallennettava äänilähde on melko voimakas (esimerkiksi konsertissa tai kitaratunnilla). z Kun MIC AGC -asetus on LoudMusic, äänenlaatu paranee, vaikka tuloäänen voimakkuus olisikin korkea. Ääni tallentuu luonnollisena. Voit käyttää mikrofoniliittimeen kytkettävää ulkoista mikrofonia, vaikka sen virta on katkaistu virtakytkimestä, sillä mikrofoni saa virtaa itse tallentimesta. Huomautuksia Tallennin käyttää tuloliitäntöjä automaattisesti seuraavassa järjestyksessä: optinen tulo, mikrofonitulo ja analoginen tulo. Mikrofonin kautta ei voida tallentaa, kun optinen johto on kytketty LINE IN (OPT) -liittimeen. MIC AGC -asetusta ei voi asettaa, jos tallennuksen tallennustaso on säädetty manuaalisesti (sivu 37). Mikrofoni saattaa tallentaa tallentimen käyntiäänen. Pidä mikrofonia tällöin etäällä tallentimesta. Ota huomioon, että mikrofoni voi tallentaa tallentimen käyntiäänen, jos käyttämäsi mikrofonin liitäntäjohto on lyhyt. Jos käytät monomikrofonia, vain vasemman kanavan ääni tallennetaan. Älä kosketa mikrofonin liitintä tai johtoa tallennuksen aikana verkkolaitteen ollessa liitettynä. Muutoin nauhoituksessa saattaa esiintyä kohinaa. 34

35 Kun tallennettavan äänilähteen äänenvoimakkuus on normaali (esimerkiksi hiljainen musiikki), valitse MIC AGC - asetukseksi Standard. Jos MIC AGC - asetukseksi on valittu LoudMusic ja laitteesta kuuluu poikkeuksellisen voimakas ääni, tallennuksen äänenvoimakkuuden taso saattaa äänilähteestä riippuen pudota hyvinkin paljon. Tallentaminen televisiosta tai radiosta (analoginen tallentaminen) Tässä kappaleessa selitetään, miten voit tallentaa tallentimella analogisesta laitteesta, kuten kasettisoittimesta, radiosta tai televisiosta. Tämän voi tehdä vain tallentimella. TV, kasettisoitin jne. 1 Tee liitännät. Käytä äänilähteelle sopivaa liitäntäjohtoa. Katso lisätietoja kohdasta Lisävarusteet (sivu 78). 2 Aloita tallennus painamalla ja liu'uttamalla zrec-kytkintä. 3 Aloita toisto tallennettavalla äänilähteellä. Tallennustilan valitseminen Valitse tallennustila haluamasi tallennusajan mukaan. Hi-MD- tai MD (MDLP) -tilassa tallennettuja levyjä voi toistaa vain MD-soittimilla tai tallentimilla, jotka tukevat Hi-MD- tai MD (MDLP) - toistotilaa. Jogvalintapyörä LINE OUT -liitäntöihin jne. L (valkoinen) zrec R (punainen) Linjajohdot RK-G129, RK-G136 jne. 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Settings - REC Mode. 2 Valitse haluamasi tallennustila kääntämällä Jog Dial -hakupyörää ja vahvista valinta painamalla hakupyörää. Tallennusasetukset tallentuvat tallentimen muistiin seuraavaa tallennuskertaa varten. LINE IN (OPT) -liittimeen 35

36 Tallennus levylle Hi-MD-tilassa Tallennustila Näyttö Tallennusaika Linear PCM stereo PCM Noin 28 min käytettäessä 80 minuutin vakiolevyä Noin 94 min käytettäessä 1 Gt:n Hi-MDlevyä Hi-SP-stereo Hi-SP Noin 140 min käytettäessä 80 minuutin vakiolevyä Noin 475 min käytettäessä 1 Gt:n Hi-MDlevyä Hi-LP-stereo Hi-LP Noin 610 min käytettäessä 80 minuutin vakiolevyä Noin 2040min käytettäessä 1 Gt:n Hi-MDlevyä Tallennus levylle MD-tilassa Tallennustila 1) Näyttö Tallennusaika 3) SP-stereo SP Noin 80 min LP2-stereo LP2 Noin 160 min LP4-stereo LP4 Noin 320 min Mono 2) MONO Noin 160 min 1) Paras äänenlaatu saadaan tallentamalla normaalissa (SP)- tai LP2 -stereotilassa. 2) Jos tallennat stereolähteen monona, vasemman ja oikean kanavan äänet sekoittuvat. 3) Käytettäessä 80 minuutin tallennettavaa levyä. z Linear PCM-, Hi-SP- ja Hi-LP-stereotiloja tukevat audiolaitteet tunnistaa logoista. LP2 stereo- ja LP4 stereo -tiloja tukevat audiolaitteet on merkitty logolla tai. ja Huomautuksia Pitkäkestoisissa tallennuksissa on suositeltavaa käyttää verkkolaitetta. Kun tallennat LP4-tilassa, joistakin äänilähteistä saattaa harvoissa tapauksissa tallentua hetkittäistä kohinaa. Tämä johtuu digitaalisesta äänenpakkausteknologiasta, joka mahdollistaa pitkän tallennusajan. Jos kohinaa esiintyy, voit parantaa äänenlaatua tallentamalla normaalissa stereotilassa tai LP2-tilassa. Tallenninta kannattaa käyttää lineaarisella PCM-stereolla tallennettujen pitkien raitojen muokkaamiseen (jakamiseen ja yhdistämiseen). Tällaisten raitojen siirtäminen tietokoneelle ja muokkaaminen tietokoneella saattaa viedä paljon aikaa. Tallennin 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Set - REC Mode. 2 Valitse tallennustila painamalla 5- asentoista ohjainpainiketta suuntaan FR tai FF ja vahvista valinta painamalla ohjainta. Tietoja valittavissa olevasta tallennustilasta ja tallennusajasta on kauko-ohjaimen käyttöä koskevien ohjeiden vaiheessa 2. 36

37 Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti Tallennin säätää tallennuksen äänenvoimakkuutta automaattisesti tallennuksen aikana. Tarvittaessa voit määrittää tallennuksen äänenvoimakkuuden manuaalisesti sekä analogisen että digitaalisen tallennuksen aikana. X zrec Aseta taso sellaiseksi, että mittarisegmentit syttyvät segmentin 12dB kohdalla. Jos äänenvoimakkuusmittari menee YLÄRAJA-segmentin puolelle, vähennä tallennuksen äänenvoimakkuutta. Tallentimen näyttö Äänenvoimakkuus pienenee Kauko-ohjaimen näyttö Äänenvoimakkuus pienenee suurenee suurenee 12 db YLÄRAJA 5-asentoinen ohjauspainike (NENT, FR, FF) MENU Jogvalintapyörä 1 Paina X-painiketta ja paina ja liu'uta samalla zrec-kytkintä. Tallennin on tallennusvalmiustilassa. 2 Avaa valikko ja valitse REC Set - RECVolume - Manual (kaukoohjaimessa REC Settings - REC Volume - Manual ). 3 Toista äänilähdettä. 4 Tarkkaile näytössä olevaa äänenvoimakkuusmittaria ja säädä äänenvoimakkuus sen mukaan painamalla 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan (tai käyttämällä kaukoohjaimen Jog Dial -hakupyörää). 12 db YLÄRAJA 5 Aloita tallennus painamalla X-painiketta uudelleen. Jos käyttämäsi äänilähde on ulkoinen laite, muista palauttaa lähteestä tallennettava materiaali aloituskohtaan ennen tallennuksen aloittamista. Palaaminen automaattiseen äänenvoimakkuuden säätöön Valitse Auto(AGC) (kauko-ohjaimessa Auto (AGC) ) vaiheessa 2. Huomautuksia Et voi säätää vasemman ja oikean kanavan äänenvoimakkuutta erikseen. Jos pysäytät tallennuksen, tallennin palaa automaattiseen äänenvoimakkuuden säätöön, kun aloitat tallennuksen seuraavan kerran. 37

38 Jos haluat säätää tallennuksen äänenvoimakkuutta manuaalisesti tahdistetun tallennuksen aikana, toimi kuten tämän kappaleen vaiheissa 1 4, kun tahdistetun tallennuksen asetus SYNC REC on pois käytöstä ( SYNC REC Off ). Vaihda sitten SYNC REC -asetukseksi SYNC REC On (käytössä) ja aloita tallennus (sivu 41). Raitamerkkien lisääminen tallennuksen aikana Voit lisätä levyille raitamerkkejä (raidan numeroita) tallennuksen aikana. Levyn sisältö jaetaan osiin, ja voit siirtyä haluamaasi raitaan helposti. 5-asentoinen ohjauspainike (NENT, FR, FF) MENU T MARK Raitamerkkien lisääminen manuaalisesti Paina tallentimen tallennuksen aikana T MARK -painiketta siinä kohdassa, johon haluat lisätä raitamerkin. Raitamerkkien lisääminen automaattisesti (automaattinen ajan merkitseminen) Tällä toiminnolla voit lisätä raitamerkit automaattisesti tietyin väliajoin, kun tallennat analogisen tuloliitännän tai mikrofonin kautta. Tämä toiminto on käytännöllinen pitkäkestoisessa tallennuksessa, kuten tallennettaessa luentoja ja kokouksia. 1 Avaa valikko tallennuksen aikana tai tallennuksen ollessa keskeytettynä ja valitse REC Set - Time Mark - On. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes haluamasi aikaväli näkyy näytössä, ja vahvista valinta painamalla painiketta. Kellonaika muuttuu jokaisella painalluksella (Time:) yhden minuutin alueella 1-60 minuuttia. Aikamerkinnän peruuttaminen Valitse Off vaiheessa 1. Raitamerkkien lisääminen aikamerkintätoiminnon avulla tallennuksen aikana Kun kulunut tallennusaika ylittää aikamerkinnän aikavälin: Tallennin lisää raitamerkin siihen kohtaan, jossa asetat aikavälin ja siitä eteenpäin aina määritetyn aikavälin kuluttua. 38

39 Esimerkki: Aikamerkinnän aikaväliksi asetetaan viisi minuuttia, kun tallennusta on jatkunut kahdeksan minuuttia. Tallennin lisää ensimmäisen raitamerkin kahdeksan minuutin kohdalle (tallennuksen alusta lukien) ja sen jälkeen viiden minuutin välein. Kun aikamerkinnän aikaväli ylittää kuluneen tallennusajan: Tallennin lisää raitamerkin, kun aikamerkinnän aikaväli on kulunut. Esimerkki: Aikamerkinnän aikaväliksi asetetaan viisi minuuttia, kun tallennusta on jatkunut kolme minuuttia. Tallennin lisää ensimmäisen raitamerkin viiden minuutin kohdalle (tallennuksen alusta lukien) ja sen jälkeen viiden minuutin välein. z Tallentimen aikanäytössä on T aikamerkintätoiminnolla lisättyjen raitamerkkien kohdalla. Huomautuksia Jos lisäät raitamerkin painamalla T MARKtai X-painiketta tallennuksen aikana, aikamerkintätoiminto aloittaa raitamerkkien lisäämisen automaattisesti valitun aikavälin mukaisin välein. Asetus peruutetaan, jos liität optisen digitaalijohdon tallentimeen. Ryhmätoiminnon käyttäminen tallennuksen aikana Mikä on ryhmätoiminto? Ryhmätoiminnolla voit toistaa levyä, jolla on ryhmäasetuksia. Ryhmätoiminto on kätevä toistettaessa levyjä, joille on tallennettu useita albumeja tai CDsinglejä. Mikä on levy, jossa on ryhmäasetuksia? Tallentimella voit suorittaa useita eri toimintoja ryhmien yksiköillä; yksiköt ovat raitoja, jotka on tallennettu levylle osana tiettyä ryhmää. Tämä on havainnollistettu alla olevassa kuvassa. Ennen ryhmäasetusten määrittämistä Levy m Raidat 1 5 siirretään ryhmään 1. Raidat 8 12 siirretään ryhmään 2. Raidat siirretään ryhmään 3. Raitoja 6 7 ei siirretä mihinkään ryhmään. Ryhmäasetusten määrittämisen jälkeen Levy Ryhmä 1 Ryhmä 2 Ryhmä Raidat, joita ei ole siirretty johonkin ryhmään, lasketaan kuuluviksi ryhmään Group - -. Hi-MD-levylle ja Hi-MD-tilaa käyttävälle vakiolevylle voi luoda enintään 255 ryhmää. MD-tilaa käyttävälle vakiolevylle voi luoda 99 ryhmää. 39

40 Huomautus Ryhmää ei voida luoda, jos levyllä olevien raitojen, ryhmien ja levynimen merkkimäärä ylittää suurimman mahdollisen merkkimäärän, joka levylle voidaan tallentaa (koskee vain MDtilaa). X zrec Raitojen tallennus aiemmin luotuun ryhmään Voit lisätä raidan levyllä valmiina olevaan ryhmään. Tämän voi tehdä vain tallentimella. Uuden raidan lisääminen valitun ryhmän loppuun 5-asentoinen ohjauspainike (NENT, FR, FF) GROUP MENU Jogvalintapyörä 1 Varmista, että tallennin on pysäytystilassa ja että ryhmä, johon haluat lisätä raidan, on valittuna. Liu'uta zrec-kytkintä oikealle samalla, kun painat GROUPpainiketta. 2 Toista äänilähdettä. Tallennin lisää uuden raidan aiemmin tallennetun materiaalin perään nykyiseen ryhmään. Uuden ryhmän luominen automaattisesti tallennuksen aikana Tallentimen oletusasetusten mukaan se luo uuden ryhmän automaattisesti, kun liu'utat zrec-kytkintä oikealle. Tämä on kätevä toiminto, kun tallennat useita CDlevyjä peräkkäin. Voit tarkistaa ryhmätallennuksen asetukset seuraavasti: Raidan lisääminen valitun ryhmän tiettyyn kohtaan 1 Aseta tallennin taukotilaan siihen ryhmän kohtaan, johon haluat lisätä uuden raidan, ja liu'uta zreckytkintä oikealle samalla, kun painat GROUP-painiketta. 2 Aloita tallennus painamalla X- painiketta ja aloita lähteen toisto. Avaa valikko tallentimen ollessa pysäytystilassa ja valitse REC Set - :REC - : REC On (kaukoohjaimessa REC Settings - Group REC - GroupREC On ). Tallennus ilman uuden ryhmän luontia Valitse :REC Off (kauko-ohjaimessa GroupREC Off ) edellä kuvatun toiminnon lopussa. 40

41 Tallennuksen aloittaminen/ lopettaminen samanaikaisesti äänilähteen kanssa (tahdistettu tallentaminen) Tahdistetussa tallennuksessa tallennus aloitetaan ja pysäytetään samanaikaisesti äänilähteen kanssa. Tämä helpottaa digitaalista tallennusta esimerkiksi CDsoittimesta, koska tallennuksen aikana tarvitsee käyttää vain tallenninta tai äänilähdettä. Tahdistettu tallentaminen on mahdollista vain optisella johdolla. Jogvalintapyörä Huomautuksia Et voi asettaa tallenninta taukotilaan tai poistaa sitä taukotilasta manuaalisesti tahdistetun tallennuksen aikana. Älä muuta SYNC REC -asetusta tallennuksen aikana. Muutoin tallennus ei ehkä onnistu. Vaikka äänilähteestä ei kuulu ääntä, tallennus ei välttämättä aina keskeydy automaattisesti tahdistetun tallennuksen aikana äänilähteen kohinan vuoksi. Jos äänilähteessä on noin kahden sekunnin äänetön jakso tahdistetun tallennuksen aikana ja äänilähde on muu kuin CD- tai MD-levy, äänettömän jakson loppuun lisätään automaattisesti uusi raitamerkki. Tallennin 1 Tee liitännät. Käytä optista johtoa, joka sopii lähdelaitteeseen. Katso lisätietoja kohdasta Lisävarusteet (sivu 78). 2 Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Settings - SYNC REC - SYNC REC On. z Tallennin siirtyy automaattisesti valmiustilaan, jos lähdesoittimessa on tahdistetun tallennuksen aikana noin kolmen sekunnin äänetön jakso. Kun soittimesta tulee jälleen ääntä, tallennin jatkaa tahdistettua tallennusta. Jos tallennin on valmiustilassa vähintään viisi minuuttia, se pysähtyy automaattisesti. 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Tee liitännät. Käytä optista johtoa, joka sopii lähdelaitteeseen. Katso lisätietoja kohdasta Lisävarusteet (sivu 78). 2 Kun tallennin on pysäytystilassa, avaa valikko ja valitse REC Set - SYNC REC - SYNC On. 41

42 Eri toistotavat 42 Näytön tietojen tarkasteleminen Voit tarkistaa toiston aikana muun muassa raidan tai levyn nimen. 1 Paina toiston aikana DISPLAYpainiketta. Aina kun painat DISPLAYpainiketta, näyttö muuttuu seuraavasti: Näytön merkkien selitykset: : Levyn nimi : Raidan nimi : Ryhmän nimi : Artistin nimi : Albumin nimi Näyttöruutu: A/B/C A B C Ryhmän numero 1) Raidan numero 1) Raidan numero ja kulunut toistoaika Senhetkisen raidan jäljellä oleva aika DISPLAY Raidan nimi ja artistin nimi (Hi-MD) Raidan nimi (MD) 1 Remain, raidan nimi ja artistin nimi (Hi-MD) 1 Remain ja raidan nimi (MD) A B C Raitojen lukumäärä parhaillaan toistettavan raidan jälkeen 1) Levyn nimi ja artistin nimi (Hi-MD) 2) Levyn nimi (MD) 2) Levyn jäljellä oleva aika parhaillaan toistettavan kohdan jälkeen All Remain ja levyn nimi Ryhmän Raidan nimi nimi ja albumin nimi (Hi-MD) 5) Ryhmän nimi (MD) 5) Äänitilan nimi 3) Valitun äänitilan ilmaisin 3) Tallennettu vuosi, kuukausi ja päivämäärä Tallennettu kellonaika Akun jäljellä oleva lataus / akun tila 4) Pakkauksen hallinta (Hi-MD) 3) (ei mitään) (MD) 3) Raidan tila ja bittinopeus (Hi-MD) 3) Raidan tila (MD) 3) REC Date Batt Status Codec (Hi-MD) 3) TrackMode (MD) 3) 1) Päätoistotilan ilmaisin tulee näyttöön, kun päätoistotila on valittuna. 2) Raidan numero tulee näkyviin, jos valittu raita ei kuulu ryhmään. 3) Ei tule näyttöön, jos Menu Mode - asetukseksi on määritetty Simple (sivu 65). 4) Näyttöön tuleva aika on jatkuvan tallennuksen arvioitu kesto lämpötilassa +25 C. Näyttöön tulee Plenty, kun akun varaustaso on riittävä; näyttöön tulee Almost Empty, kun akun virta on vähissä. Kyseiset tiedot eivät tule näyttöön verkkolaitetta käytettäessä. 5) Levyn nimi tulee näkyviin, jos valittu raita ei kuulu ryhmään.

43 Huomautuksia Jotkin näytön ilmaisimet eivät ehkä ole valittavissa tai voivat näyttää erilaisilta ryhmäasetusten, käyttöolosuhteiden ja levyn asetusten mukaan. Akun jäljellä oleva lataus / akun tila tulee näkyviin noin minuutin kuluttua toiston aloittamisesta. Akun jäljellä oleva lataus -tieto ei välttämättä vastaa todellista tilannetta. Tietojen epätarkkuuteen voivat vaikuttaa ympäristöolosuhteet tai ladattavan akun kunto. z Jos haluat tarkistaa jäljellä olevan ajan tai tallennuskohdan tallennuksen aikana tai pysäytystilassa, katso kohta Näytön tietojen tarkasteleminen (sivu 31). Toistotilan valitseminen Voit kuunnella raitoja eri toistotiloissa. Toistotila voi olla päätoistotilan, alitoistotilan ja uudelleentoiston yhdistelmä. Päätoistotila: toistettavan yksikön, kuten raitojen tai ryhmien, valitsemiseen Alitoistotila: Toiston tyypin valinta Uudelleentoisto: Uudelleentoiston valinta Jog-valitsin (NX ENTER) Jog-valintapyörä P-MODE REPEAT Raitojen toistaminen päätoistotilassa Siirry navigointitilaan kauko-ohjaimen Jog Dial -hakupyörällä ja valitse päätoistotila sekä ensimmäiseksi toistettava raita. 1 Paina Jog Dial -hakupyörää toiston aikana. Tallennin siirtyy navigointitilaan ja näyttöön tulee päätoistotilan näyttö. 2 Valitse haluamasi toistotila kääntämällä Jog Dial -hakupyörää, ja vahvista valinta painamalla valitsinta. Ilmaisin Normal Play Group Play Artist Play 1) Album Play 1) BookmarkPlay Program Play Toistotila Normaali toisto (kaikki raidat toistetaan kerran). Ryhmätoisto (valitun ryhmän raidat toistetaan). Artistitoisto (määritetyn artistin raidat toistetaan). Albumitoisto (määritetyn albumin raidat toistetaan). Kirjanmerkkitoisto (kirjanmerkillä merkityt raidat toistetaan). Ohjelmoitu toisto (raidan toistetaan ohjelmoidussa järjestyksessä). 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä käytettäessä. 43

44 Raitojen toistaminen normaalitilassa (normaali toisto) 1 Tee vaiheen 1 toimet ja valitse Normal Play vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). 2 Jos haluat valita raidan ryhmän ulkopuolelta, ohita tämä vaihe. Jos haluat valita raidan ryhmästä, käännä Jog Dial -hakupyörää, kunnes haluamasi raidan sisältävä ryhmä on näytössä. Vahvista valinta painamalla valitsinta. Näyttöön tulee luettelo valitun ryhmän sisältämistä raidoista. 3 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy haluamasi raita, ja vahvista sitten raidan valinta painamalla valitsinta. Valitun raidan toisto alkaa. Tallennin jatkaa toistoa valitusta raidasta levyn viimeiseen raitaan. Ryhmän raitojen toistaminen (ryhmätoisto) 1 Tee vaiheen 1 toimet ja valitse Group Play vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). Näyttöön tulee luettelo levyn ryhmistä. 2 Käännä Jog Dial -hakupyörää, kunnes haluamasi ryhmä tulee näyttöön, ja paina sitten valitsinta. Valitun ryhmän sisältämät raidat tulevat näyttöön. 3 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy haluamasi raita, ja vahvista sitten raidan valinta painamalla valitsinta. Valitun raidan toisto alkaa. Tallennin jatkaa toistoa valitusta raidasta valitun ryhmän viimeiseen raitaan. z Voit siirtyä ryhmän alkuun (ryhmänvaihtotila). Valitse haluamasi ryhmä pitämällä tallentimen GROUP-painiketta painettuna toiston aikana ja painamalla samalla 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan. Tietyn artistin raitojen kuunteleminen (artistitoisto) (vain Hi-MD-tilassa) Jos raitatiedot sisältävät artistin nimen, voit kuunnella vain haluamasi artistin raidat. 1 Tee vaiheen 1 toimet ja valitse Artist Play vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). Näyttöön tulee aakkosjärjestyksessä oleva artistiluettelo. 2 Käännä Jog Dial -hakupyörää, kunnes halutun artistin nimi tulee näyttöön, ja paina sitten valitsinta. Näyttöön tulee luettelo valitun artistin raidoista tallennusjärjestyksessä. 3 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy haluamasi raita, ja vahvista sitten raidan valinta painamalla valitsinta. Valitun raidan toisto alkaa. Tallennin jatkaa toistoa valitusta raidasta valitun artistin raitaluettelon viimeiseen raitaan. 44

45 z Voit siirtyä seuraavan tai edellisen artistin ensimmäiseen raitaan. Pidä tallentimen GROUP-painiketta painettuna toiston aikana ja paina samalla 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan. Valitun albumin raitojen kuunteleminen (albumitoisto) (vain Hi-MD-tilassa) Jos raitatiedot sisältävät albumin nimen, voit kuunnella vain haluamasi albumin raidat. 1 Tee vaiheen 1 toimet ja valitse Album Play vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). Näyttöön tulee aakkosjärjestyksessä oleva albumiluettelo. 2 Käännä Jog Dial -hakupyörää, kunnes halutun albumin nimi tulee näyttöön, ja paina sitten valitsinta. Näyttöön tulee luettelo valitun albumin raidoista tallennusjärjestyksessä. 3 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy haluamasi raita, ja vahvista sitten raidan valinta painamalla valitsinta. Valitun raidan toisto alkaa. Tallennin jatkaa toistoa valitusta raidasta albumin viimeiseen raitaan. z Voit siirtyä seuraavan tai edellisen albumin ensimmäiseen raitaan. Pidä tallentimen GROUP-painiketta painettuna toiston aikana ja paina samalla 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan. Valittujen raitojen kuunteleminen (kirjanmerkkitoisto) Voit merkitä haluamasi raidat kirjanmerkillä ja toistaa vain ne. Kirjanmerkillä merkittyjen raitojen toistojärjestystä ei voida muuttaa. Raitojen merkitseminen kirjanmerkillä 1 Kun toistat raitaa, jonka haluat merkitä kirjanmerkillä, paina jogvalitsinta vähintään kahden sekunnin ajan. Kirjanmerkkitoiston ensimmäinen raita on valittu. 2 Merkitse muut raidat kirjanmerkillä toistamalla vaihe 1. Kirjanmerkillä merkittyjen raitojen toistaminen 1 Tee vaiheen 1 toimet ja valitse BookmarkPlay vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). 2 Valitse raita kääntämällä Jog Dial - hakupyörää ja vahvista raidan valinta painamalla valitsinta. Valitun kirjanmerkityn raidan toisto alkaa. Tallennin jatkaa toistoa valitusta kirjanmerkitystä raidasta viimeiseen kirjanmerkittyyn raitaan. Kirjanmerkkien poistaminen Paina jog-valitsinta vähintään kahden sekunnin ajan toistaessasi raitaa, jonka kirjanmerkin haluat poistaa. 45

46 Raitojen tai ryhmien kuunteleminen halutussa järjestyksessä (ohjelmoitu toisto) Voit kuunnella raitoja tai ryhmiä haluamassasi järjestyksessä. Raitojen ohjelmoiminen (raitaohjelmointi) 1 Tee vaiheen 1 toimet ja valitse Program Play vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). 2 Käännä Jog Dial -hakupyörää, kunnes näyttöön tulee teksti Track, ja paina sitten valitsinta. 3 Toimi kuten vaiheissa 2-4 kohdassa Raidan hakeminen (haku) (sivu 48). Ohjelman ensimmäinen raita tallentuu. 4 Ohjelmoi lisäraitoja toistamalla vaihe 3. Ohjelmaan voi lisätä enintään 64 raitaa. 5 Kun olet ohjelmoinut raidat, paina Jog Dial -hakupyörää vähintään 2 sekunnin ajan. Ohjelma tallentuu, näyttöön tulee teksti PGM ja ohjelman ensimmäisen raidan toisto alkaa. Ryhmien ohjelmointi (ryhmäohjelmointi) 1 Tee vaiheen 1 toimet ja valitse Program Play vaiheessa 2 kohdassa Raitojen toistaminen päätoistotilassa (sivu 43). 2 Käännä Jog Dial -hakupyörää, kunnes näyttöön tulee teksti Group, ja paina sitten valitsinta. 3 Käännä Jog Dial -hakupyörää, kunnes haluamasi ryhmä tulee näyttöön, ja paina sitten valitsinta. 4 Voit ohjelmoida lisäryhmiä toistamalla vaiheen 3. Voit lisätä ohjelmaan enintään 20 ryhmää. 5 Kun olet ohjelmoinut ryhmät, paina Jog Dial -hakupyörää vähintään 2 sekunnin ajan. Ohjelma tallentuu, näyttöön tulee teksti ja ohjelman ensimmäisen ryhmän ensimmäisen raidan toisto alkaa. z Voit tarkistaa ohjelmoidut raidat ja ryhmät ohjelmoinnin aikana painamalla Jog Dial - hakupyörää. Raitojen toistaminen alitoistotilassa Kun määrität alitoistotiloja, voit kuunnella päätoistotilassa valittuja raitoja eri tavoilla. Jos päätoistotilaksi valitaan esimerkiksi Group Play ja alitoistotilaksi SHUF, tallennin toistaa valitun ryhmän raidat satunnaisessa järjestyksessä. Paina P-MODE-painiketta toistuvasti. Aina kun painat painiketta, toistotila muuttuu seuraavasti: Ilmaisin Toistotila (tyhjä) Normaali toisto (kaikki raidat toistetaan kerran). 1 Yhden raidan toisto (vain yksi raita toistetaan). SHUF Satunnaistoisto (kaikki valitun päätoistotilan raidat toistetaan satunnaisessa järjestyksessä). 46

47 Ilmaisin Toistotila A- (A-B ) 1) A-B Repeat -toisto (valittujen A- ja B-kohtien välisiä raitoja toistetaan jatkuvasti). 1) A- ei tule näyttöön, kun Menu Mode - asetukseksi on määritetty Simple. Raidan osan jatkuva toistaminen (A-B Repeat) Voit toistaa tiettyä raidan osaa jatkuvasti valitsemalla toiston aloituskohdan (A) ja lopetuskohdan (B). A- ja B-kohtien on oltava samassa raidassa. 1 Aloita toistettavan kohdan sisältävän raidan toisto ja paina P-MODEpainiketta toistuvasti, kunnes A- vilkkuu näytössä. 2 Paina Jog Dial -hakupyörää toiston aloituskohdassa (A). A-kohta tallentuu muistiin, ja B vilkkuu näytössä. 3 Paina Jog Dial -hakupyörää toiston lopetuskohdassa (B). B-kohta tallentuu muistiin, A-B ja tulevat näyttöön ja kohtien A ja B välisen osan jatkuva toisto alkaa. Raitojen jatkuva toistaminen (uudelleentoisto) Uudelleentoistotoiminnon avulla voit toistaa raitoja jatkuvasti kaikissa toistotiloissa lukuun ottamatta toistotilaa A-B Repeat. Paina REPEAT vähintään 2 sekunnin ajan. tulee näyttöön. Uudelleentoiston peruuttaminen Paina REPEAT-painiketta vähintään 2 sekunnin ajan, kunnes häviää näytöstä. z Voit poistaa A- ja B-kohdat liu'uttamalla jogvalitsinta suuntaan > A-B Repeat -toiston aikana. Huomautus Jos toisto jatkuu levyn viimeisen raidan loppuun, ennen kuin valitset A-kohdan, tämä asetus peruutetaan. 47

48 Raidan hakeminen (haku) Voit hakea raitaa helposti raidan nimen, ryhmän nimen, artistin nimen tai albumin nimen perusteella. Artistien ja albumien nimet ovat käytettävissä Hi-MD-tilassa. x Jogvalintapyörä 1 Avaa valikko ja valitse Useful - Search. 2 Valitse haussa käytettävä hakuehto kääntämällä Jog Dial -hakupyörää ja vahvista valinta painamalla valitsinta. Näyttö -liittimeen by Track Haku raidan nimen perusteella by Group Haku ryhmän nimen perusteella by Artist 1) Haku artistin nimen perusteella by Album 1) Haku albumin nimen perusteella 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä käytettäessä. 3 Jos valitset by Track vaiheessa 2, ohita tämä vaihe. Jos valitset jonkin muun hakumenetelmän kuin by Track vaiheessa 2, valitse haluamasi ryhmä, artisti tai albumi kääntämällä Jog Dial -hakupyörää ja hyväksy painamalla valitsinta. Näyttöön tulee luettelo valitun ryhmän, artistin tai albumin raidoista. 4 Valitse haluamasi raita kääntämällä Jog Dial -hakupyörää, ja vahvista valinta painamalla valitsinta. Valitun raidan toisto alkaa. Huomautuksia Vaiheen 4 jälkeen pää- ja alitoistotilan asetukset peruutetaan (uudelleentoisto on käytettävissä). Nimettömät raidat näkyvät hakuluettelojen lopussa. Kun tallennin lajittelee valittuja kohteita, näytössä näkyy SORTING. Älä tee mitään toimia, ennen kuin tämä ilmaisin häviää näytöstä. Äänen säätäminen (virtuaalinen surroundääni kuusialueinen taajuuskorjain) Voit vaihtaa virtuaalisen äänen akustiikkaa tai muokata ääntä oman makusi mukaiseksi ja tallentaa sen myöhempää käyttöä varten. Voit valita jommankumman seuraavista tehosteista: V-SUR (virtuaalisen surroundäänen VPT-akustiikkakone) Valittavissa on neljä erilaista virtuaalista surround-äänitilaa. KUUSIALUEINEN TAAJUUSKORJAIN Valittavissa on kuusi erilaista äänenlaatua. Jog-valitsin (., >) x SOUND SOUND SET Jog-valintapyörä 48

49 Erilaisen akustiikan luominen virtuaalista ääntä vaihtamalla (virtuaalinen surround-ääni) 1 Paina toiston aikana SOUNDpainiketta, kunnes näytössä näkyy SUR. 2 Paina SOUND vähintään 2 sekunnin ajan. 3 Valitse surround-tila kääntämällä Jog Dial -hakupyörää. Näyttöön tulee äänitilan osoittava ilmaisin. Aina kun käännät Jog Dial - hakupyörää, A ja B muuttuvat seuraavasti: A B Studio SUR S Live SUR L Club SUR C Arena SUR A 4 Ota valitsemasi surround-tila käyttöön painamalla Jog Dial - hakupyörää. Äänenlaadun valitseminen (kuusialueinen taajuuskorjain) 1 Paina toiston aikana SOUNDpainiketta, kunnes näytössä näkyy SND. 2 Paina SOUND vähintään 2 sekunnin ajan. 3 Valitse äänitila kääntämällä Jog Dial - hakupyörää. Aina kun käännät Jog Dial - hakupyörää, A ja B muuttuvat seuraavasti: A B Heavy SND H Pops SND P Jazz SND J Unique SND U Custom1 SND 1 Custom2 SND 2 4 Ota valitsemasi äänitila käyttöön painamalla Jog Dial -hakupyörää. Asetuksen peruuttaminen Paina SOUND-painiketta toistuvasti, kunnes teksti Normal tulee näkyviin kohtaan A ja ilmoitus kohdassa B häviää. Äänen muokkaaminen ja tallentaminen Voi muokata ääntä ja tallentaa sen mukautettuina asetuksina Custom1 ja Custom2. 1 Tee kohdan Äänenlaadun valitseminen (kuusialueinen taajuuskorjain) (sivu 49) vaiheet 1-3 ja käännä Jog Dial -hakupyörää, kunnes näkyviin tulee Custom1 tai Custom2. 49

50 2 Paina jog-valintapyörää. 3 Valitse haluamasi taajuus liu'uttamalla jog-valitsinta toistuvasti. Custom1 Taajuus (100 Hz) Voit valita vasemmalta lukien taajuudeksi 100 Hz, 250 Hz, 630 Hz, 1,6 khz, 4 khz tai 10 khz 4 Säädä tasoa kääntämällä Jog Dial - hakupyörää. Toistonopeuden muuttaminen (nopeudensäätö) Toistonopeuden muuttamisesta on hyötyä monissa käyttötarkoituksissa, kuten kielten opiskelussa. Toiminto muuttaa toistonopeutta muuttamatta tallenteen äänen- tai sävelkorkeutta. Toistonopeutta voidaan säätää normaalinopeudesta portaittain 13 askeleen verran alueella 50 % +100 %. Jogvalintapyörä Custom1 x Taso (+10 db) Voit valita äänenvoimakkuudeksi jonkin seuraavasta seitsemästä asetuksesta: 10 db, 6 db, 3 db, 0 db, +3 db, +6 db, +10 db 5 Säädä kunkin taajuuden äänenvoimakkuus toistamalla vaiheet 3 ja 4. 6 Vahvista valinta painamalla Jog Dial - hakupyörää. 1 Avaa valikko toiston aikana ja valitse Useful SpeedControl. Tallennin siirtyy nopeusvalintatilaan. 2 Valitse haluamasi toistonopeus kääntämällä Jog Dial -hakupyörää ja vahvista valinta painamalla valitsinta. Valitse toistonopeus kuuntelun aikana. Huomautuksia Virtuaalinen surround-ääni ja kuusialueinen taajuuskorjain eivät toimi tallennuksen aikana. Virtuaalinen surround-ääni ja kuusialueinen taajuuskorjain eivät toimi myöskään silloin, kun ulkoinen laite on liitetty i/line OUT - liitäntään. Kun olet vahvistanut valinnan, näyttöön tulee teksti SC. Normaalinopeuteen palaaminen Määritä toistonopeudeksi 0 % vaiheessa 2. Huomautus Nopeutta säädettäessä toistossa voi ilmetä kohinaa tai kaikua. 50

51 Stereolaitteistoon liittäminen (LINE OUT) Voit kuunnella tallentimella ulkoisen laitteen toistoääntä. Kytke tallentimen i/line OUT -liitin linjajohdolla vahvistimen tai kasettisoittimen LINE IN -liitäntään. Stereolaitteisto jne. Stereominiliitin 5-asentoinen ohjauspainike (NENT, FR, FF) MENU LINE IN -liitäntään L (valkoinen) Linjajohto 2 phonoliitintä R (punainen) 3 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti Line Out, ja valitse kyseinen asetus painamalla ohjainta. Huomautuksia Jos Audio Out -parametrin arvo liitännässä i/line OUT on Line Out, virtuaalinen surround-ääni ja kuusialueinen taajuuskorjain eivät toimi. Jos tallentimeen on kytketty kauko-ohjain, i/line OUT -liittimen Audio Out - asetukseksi ei voida valita Line Out. Kun liität kuulokkeet tai nappikuulokkeet suoraan tallentimeen, aseta Audio Out - parametrin arvoksi Headphone i/line OUT -liitännässä vaiheessa 3. Älä liitä kuulokkeita tai nappikuulokkeita, jos Audio Out -parametrin arvo i/line OUT - liitännässä on Line Out. Muutoin kuulokkeista kuuluva ääni on erittäin voimakas ja äänenlaatu on heikko. Jos tallennin on yhdistetty aktiivikaiuttimeen tai vastaavaan laitteeseen ja i/line OUT - liittimen Audio Out -parametriksi on määritetty Headphone, varmista, että Beep -asetukseksi on määritetty Beep Off (sivu 66). i/line OUT -liittimeen Kun liität linjakaapelin soittimen i/line OUT -liitäntään, varmista, että valitset Audio Out-parametrin i/line OUTliitännälle. Tämän voi tehdä vain tallentimella. 1 Irrota kauko-ohjaimella varustetut kuulokkeet tai nappikuulokkeet tallentimesta. 2 Avaa valikko ja valitse Useful - Audio Out. 51

52 Tallennettujen raitojen muokkaaminen Ennen muokkausta Voit muokata tallennettuja raitoja lisäämällä tai poistamalla raitamerkkejä tai nimeämällä raitoja ja levyjä. Huomautuksia Esikäsiteltyjä levyä ei voi muokata. Sulje levyn sivulla oleva suojauskieleke ennen muokkaamista (sivu 76). Älä siirrä tai heiluta tallenninta äläkä irrota sitä virtalähteestä, kun muokkaus on kesken tai kun näytössä vilkkuu SYSTEM FILE WRITING (tallentimessa SYS WRITE ). Jos teet näin, tähän mennessä muokatut tiedot eivät ehkä tallennu levylle tai levyn tiedot saattavat vahingoittua. Kun näytössä vilkkuu teksti SYSTEM FILE WRITING (tallentimessa SYS WRITE ), laite tallentaa muokkaustuloksia. Kun näytössä vilkkuu teksti SYSTEM FILE WRITING (tallentimessa SYS WRITE ), kansi lukkiutuu. Nimien lisääminen (nimi) Voit nimetä raitoja, ryhmiä ja levyjä kauko-ohjaimen merkkivalikoiman avulla. Hi-MD-tilaa tukeviin levyihin voi lisäksi lisätä artistien ja albumien nimiä. Jotkin ominaisuudet ovat mallikohtaisia. Tällaisia ominaisuuksia ovat esimerkiksi syötettävien merkkien enimmäismäärä ja kauko-ohjaimen merkkivalikoima. Jäljempänä on selvitys tuettavista merkeistä, syötettävien merkkien enimmäismäärästä ja merkkivalikoimasta. Euroopan, Pohjois-Amerikan ja Australian mallit Käytössä olevat merkit Englannin ja eurooppalaisten kielten isot ja pienet kirjaimet 1) Numerot 0 9 Symbolit 2) 1) Eurooppalaisia aakkosia voi käyttää vain Hi-MD-tilaa tukevilla levyillä. 2) Hi-MD- ja MD-tilassa on käytössä eri symbolit (katso Merkkivalikoima sivulla 53). Yksittäisen nimen suurin mahdollinen merkkimäärä Raitojen nimet, ryhmien nimet ja levyn nimi: Noin 200 merkkiä nimeä kohden (kaikkia käytössä olevia merkkejä sekaisin). Levylle tallennettavissa oleva suurin mahdollinen merkkimäärä* Hi-MD-tila: Noin merkkiä MD-tila: Noin merkkiä * Levylle tallennettavissa olevien nimien määrä määräytyy sen mukaan, kuinka monta merkkiä on käytetty raitojen, ryhmien, artistien ja albumien nimiin sekä levyn nimeen. 52

53 Merkkivalikoima Merkkipaletti koostuu seuraavista osista. Hi-MD-tilan merkkivalikoima MD-tilan merkkivalikoima * Levylle tallennettavissa olevien nimien määrä määräytyy sen mukaan, kuinka monta merkkiä on käytetty raitojen, ryhmien, artistien ja albumien nimiin sekä levyn nimeen. Merkkivalikoima Merkkipaletti koostuu seuraavista osista. Hi-MD-tilan merkkivalikoima MD-tilan merkkivalikoima Aasian ja Afrikan mallit sekä Tourist-mallit Käytössä olevat merkit Englannin aakkosten isot ja pienet kirjaimet (ei kirjaimia ä ja ö) Numerot 0 9 Symbolit * * Tiloissa Hi-MD ja MD on käytettävissä eri symbolit (katso Merkkivalikoima sivulla 53). Yksittäisen nimen suurin mahdollinen merkkimäärä Raitojen nimet, ryhmien nimet ja levyn nimi: Noin 100 merkkiä nimeä kohden Hi-MD-tilassa ja 200 MD-tilassa (kaikkia käytettävissä olevia merkkejä) Levylle tallennettavissa oleva suurin mahdollinen merkkimäärä* Hi-MD-tila: Noin merkkiä MD-tila: Noin merkkiä Merkkivalikoima Merkkejä voi valita kauko-ohjaimen näyttöruudun merkkivalikoimasta. ( Lisätietoja merkkivalikoimasta on kohdassa Merkkivalikoima. ) Näytössä näkyy vain osa merkkivalikoimasta. Liikuta kohdistinta ja valitse haluamasi merkit säätimien tai painikkeiden avulla. Tekstinsyöttöalue Kohdistin vilkkuu. Merkkivalikoima 53

54 Huomautuksia Ryhmätoimintoa ei ehkä voida käyttää, jos levyn nimen merkkien väliin syötetään symboli //, kuten nimessä abc//def (vain MD-tila). Aasia-, Afrikka- ja Tourist-mallien kaukoohjain pystyy näyttämään kiinalaiset merkit. Näitä merkkejä ei kuitenkaan voi syöttää kauko-ohjaimella. Kiinalaisia merkkejä voi syöttää ohjelmistolla SonicStage. DISPLAY BACKLIGHT P-MODE REPEAT SOUND SOUND SET Nimi Artistin nimi (raitakohtainen) 1) Albumin nimi (raitakohtainen) 1) Levyn nimi Näyttö Artist Album Disc 1) Tulee näyttöön vain Hi-MD-tilaa tukevia levyjä käytettäessä. Tekstinsyöttöalueen kohdistin vilkkuu ja nimi on valmis syötettäväksi. Kohdistin vilkkuu. Jog-valitsin (NX ENTER,., >) x Nimeäminen Jogvalintapyörä VOL +, 3 Paina DISPLAY-painiketta. Kohdistin siirtyy tekstinsyöttöalueelta merkkivalikoimaan. Kohdistin ja merkki näkyvät vuorotellen. 54 Voit nimetä raidan, ryhmän tai levyn, kun tallennin on pysäytys-, tallennus- tai toistotilassa. Jos levy tukee Hi-MD-tilaa, voit nimetä myös raitojen artisteja ja albumeja. Kun nimeät raidan tai sen artistin tai albumin tallentimen ollessa pysäytystilassa, raidan on oltava valittuna. Voit nimetä ryhmän, kun tallennin tallentaa tai toistaa jotakin kyseiseen ryhmää kuuluvaa raitaa tai kun kyseisen ryhmän raita on valittuna ja tallennin on pysäytystilassa. 1 Avaa valikko ja valitse Edit - Title Input. 2 Valitse jokin seuraavista vaihtoehdoista ja paina sitten Jog Dial -hakupyörää. Nimi Raidan nimi Ryhmän nimi Näyttö Track Group 4 Valitse kirjain painikkeiden tai säätimien avulla ja vahvista valinta painamalla Jog Dial -hakupyörää. Valittu kirjain tulee tekstinsyöttöalueelle, ja kohdistin siirtyy seuraavaan syöttökohtaan. Kohdistin vilkkuu seuraavan syötettävän merkin kohdalla.

55 Merkkien syöttöön käytettävät painikkeet ja säätimet sekä niiden toiminnot on lueteltu alla. Toiminnot Käyttö 1) Kohdistimen siirto oikealle tai vasemmalle tekstinsyöttöalueella Kirjaimen valitseminen tekstinsyöttöalueella Liu'uta jogvalitsinta (., >). Käännä jogvalintapyörää. 2) Kirjaimen lisääminen Paina Jog Dial - hakupyörää tai jog-valitsinta (NX ENTER). Nimen syöttäminen Paina Jog Dial - hakupyörää tai jog-valitsinta vähintään 2 sekuntia (NX ENTER). Vaihtaminen isojen ja pienten kirjainten sekä numeroiden ja merkkien välillä Paina P-MODE REPEAT. Välilyönnin lisääminen Paina VOL +. Kirjaimen poistaminen Paina VOL. Nimeämisen peruuttaminen Kohdistimen siirtäminen oikealle ja vasemmalle merkkivalikoimassa Kohdistimen siirtäminen ylös- ja alaspäin merkkivalikoimassa Kohdistimen siirtäminen tekstinsyöttöalueelta merkkivalikoimaan Kohdistimen siirtäminen merkkivalikoimasta tekstinsyöttöalueelle Paina x- painiketta vähintään 2 sekunnin ajan. Liu'uta jogvalitsinta (., >). Käännä jogvalintapyörää. Paina DISPLAY BACKLIGHT. Paina x tai DISPLAY BACKLIGHT. Toiminnot Käyttö 1) Merkin _ (välilyönti), :, / tai näyttäminen tekstinsyöttöalueen syöttökohdassa Vaihtaminen isojen ja pienten kirjainten välillä Paina SOUND SOUND SET. Paina SOUND SOUND SET. 1) Painikkeiden ja säätimien toiminnot voivat vaihdella sen mukaan, onko kohdistin tekstinsyöttöalueella vai merkkivalikoimassa. 2) Merkit tulevat näyttöön valintapyörää kääntäessäsi samassa järjestyksessä, jossa ne ovat merkkivalikoimassa. 5 Toista vaiheet 3 ja 4 ja syötä kaikki nimen merkit. 6 Paina jog-valintapyörää vähintään 2 sekunnin ajan. Huomautus Jos nimeät raitoja tallennuksen aikana ja keskeytät tallennuksen tai tallennus siirtyy seuraavaan raitaan kesken nimeämisen, siihen mennessä kirjoitettu teksti tallentuu automaattisesti. Nimen vaihtaminen Voit vaihtaa, raidan, artistin, albumin, ryhmän tai levyn nimen toimimalla kohdan Nimeäminen (sivu 54) mukaisesti. Raidan, artistin tai albumin nimen vaihtaminen: Aloita uudelleen nimettävän raidan toisto ja vaihda raidan, artistin tai albumin nimi toiston aikana. Voit myös vaihtaa nimen tallentimen ollessa pysäytettynä, kun uudelleen nimettävä raita on valittuna. Levyn nimen vaihtaminen: Voit nimetä levyn uudelleen tallentimen ollessa pysäytys-, tallennus- tai toistotilassa. 55

56 Huomautuksia Tallentimen näytössä näkyvät japanilaiset katakana-merkit, mutta niitä ei voida käyttää nimeämisessä. Tallennin ei pysty kirjoittamaan uudelleen sellaisen levyn tai raidan nimeä, jonka yli 200 merkkiä pitkä nimi on luotu jollakin muulla laitteella (vain MD-tila). Raitojen tai ryhmien siirtäminen uuteen ryhmään (Ryhmän asetukset) Tällä toiminnolla voit siirtää olemassa olevia raitoja tai ryhmiä uuteen ryhmään ja myös siirtää jonkin ryhmään kuulumattoman raidan olemassa olevaan ryhmään. Hi-MD-levylle ja Hi-MD-tilaa käyttävälle vakiolevylle voi luoda enintään 255 ryhmää. MD-vakiolevylle voi luoda 99 ryhmää. Levy Raidan numero Ryhmä 1 Ryhmä Voit siirtää samaan ryhmään vain peräkkäisiä raitoja (esimerkiksi raitaa 3 ei voida siirtää samaan ryhmään raitojen 7 ja 8 kanssa). Uuden ryhmän luonti ei onnistu, jos valittu ensimmäinen tai viimeinen raita kuuluu aiemmin luotuun ryhmään. Raitojen numerot näkyvät siinä järjestyksessä, jossa ne ovat levyllä, eivät siis siinä järjestyksessä, jossa ne ovat ryhmässä. Huomautuksia Kun nimien kokonaismerkkimäärä ylittää suurimman mahdollisen merkkimäärän, joka levylle voidaan tallentaa: Jos levyä käytetään Hi-MD-tilassa, ryhmän voi luoda, mutta ryhmän nimeä ei voi lisätä vaiheessa 4. Jos levyä käytetään MD-tilassa, ryhmää ei voi luoda. Raitojen tai ryhmien pitää olla peräkkäisiä. Jos haluamasi raidat tai ryhmät eivät ole peräkkäisiä, siirrä ne peräkkäin, ennen kuin siirrät ne ryhmään Tallennettujen raitojen siirtäminen (siirto), sivu 57). x Jog-valintapyörä Raidat 1 3 siirretään uuteen ryhmään. Ryhmä 1 ja ryhmä 2 siirretään uuteen ryhmään. 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Edit - Group Set. Levy Ryhmä 1 Ryhmä

57 2 Käännä Jog Dial -hakupyörää, kunnes haluamasi ensimmäisen raidan numero tulee näyttöön, ja paina sitten valitsinta. Uuden ryhmän ensimmäinen raita on valittu. Jos levyllä on ryhmiä, kustakin ryhmästä näkyy vain sen ensimmäisen raidan numero. Ryhmän purkaminen (ryhmän vapautus) Valitse ryhmä, jonka haluat purkaa, ja tarkista sen sisältö. Katso Ryhmän raitojen toistaminen (ryhmätoisto) (sivu 44). Jog-valintapyörä x 3 Käännä Jog Dial -hakupyörää, kunnes haluamasi viimeisen raidan numero tulee näyttöön, ja paina sitten valitsinta. Uuden ryhmän viimeinen raita on nyt valittu, ja voit nimetä ryhmän. Jos levyllä on ryhmiä, kustakin ryhmästä näkyy vain sen viimeisen raidan numero. 4 Nimeä ryhmä. Katso ohjeet kohdasta Nimien lisääminen (nimi) (sivu 52). Huomautuksia Vaiheessa 2 ensimmäisen raidan on oltava joko olemassa olevan ryhmän ensimmäinen raita tai ryhmään kuulumaton raita. Varmista, kun valitset viimeistä raitaa vaiheessa 3, että valittava raita tulee vaiheessa 2 valitun raidan jälkeen. Viimeisen raidan pitää olla joko olemassa olevan ryhmän viimeinen raita tai ryhmään kuulumaton raita. 1 Valitse ryhmä, jonka haluat purkaa ja tarkista sen sisältö. Katso kohta sivu Paina x. 3 Avaa valikko ja valitse Edit - GroupRelease. Näytössä näkyvät vuorotellen tekstit Group RELEASE OK? ja PUSH YES:ENTER NO:CANCEL. 4 Pura ryhmä painamalla Jog Dial - hakupyörää. Valitun ryhmän ryhmäasetus on poistettu ja ryhmä on purettu. Tallennettujen raitojen siirtäminen (siirto) Voit vaihtaa tallennettujen raitojen ja ryhmien järjestystä. Jogvalintapyörä x 57

58 Levyn raitojen järjestyksen muuttaminen Kun siirrät raitoja, niiden numerointi muuttuu automaattisesti. Esimerkki Raidan C (raidan numero 3) siirtäminen kolmannesta raidasta toiseksi raidaksi A B C D Ennen siirtoa Ryhmäasetuksia sisältävän raidan siirtäminen Voit siirtää raidan ryhmästä pois tai ryhmästä toiseen. Voit myös siirtää ryhmään kuulumattoman raidan olemassa olevaan ryhmään. Levy Ryhmä 1 Ryhmä 2 Ryhmä A C B D Siirron jälkeen 1 Aloita siirrettävän raidan toisto, avaa valikko ja valitse Edit - Move - Track Move. Valittu raitanumero vilkkuu näytön keskimmäisellä rivillä. Levy Ryhmä 1 Ryhmän 1 raita 2 siirretään ryhmän 2 raidaksi 3. Ryhmä 2 Ryhmä Käännä jog-valintapyörää, kunnes raidan kohdenumero vilkkuu näytössä. Jos haluat siirtää raidan C raidaksi 02, kuten esimerkkitapauksessa, käännä Jog Dial -hakupyörää, kunnes numero 02 vilkkuu näytössä. 1 Tee vaihe 1 kohdasta Levyn raitojen järjestyksen muuttaminen (sivu 58). 2 Kun siirrät raitaa pois ryhmästä, ohita tämä vaihe. Kun siirrät raitaa ryhmästä toiseen, käännä Jog Dial -hakupyörää, kunnes näytössä näkyy haluamasi kohderyhmä, ja paina lopuksi valitsinta Vahvista valinta painamalla Jog Dial - hakupyörää. Raita siirtyy valittuun kohtaan.

59 3 Käännä Jog Dial -hakupyörää, kunnes kohderaidan numero näkyy näytössä ja vahvista sitten raidan valinta painamalla Jog Dial -hakupyörää. Esimerkki: kun raita siirretään toisen ryhmän (GP02) raitaan 03. Levyn ryhmien järjestyksen muuttaminen 1 Aloita sen ryhmän raidan toisto, jonka paikkaa haluat vaihtaa, avaa valikko ja valitse Edit - Move - Group Move. Sen ryhmän numero, johon sillä hetkellä toistettava raita kuuluu, näkyy näytön keskimmäisellä rivillä. 2 Valitse levyn kohdepaikka kääntämällä Jog Dial -hakupyörää ja vahvista valinta painamalla valitsinta. Esimerkki: levyn ensimmäisen ryhmän (Group01) siirtäminen toisen ryhmän (Group02) ja kolmannen ryhmän (Group03) väliin Raitojen poistaminen ja koko levyn tyhjentäminen (poisto) Voit poistaa levyltä tarpeettomat raidat tai kaikki raidat. Tietoja tietokoneesta siirrettyjen raitojen poistamisesta Tietokoneesta siirrettyjen raitojen poistaminen vaikuttaa siirtolupiin seuraavasti: Jos raidat on siirretty Hi-MD-tilassa, raitojen siirtolupa palautuu automaattisesti, kun levy asetetaan tallentimeen ja tallennin liitetään tietokoneeseen. Jos raidat on siirretty MD-tilassa, raitojen siirtolupa menetetään. Jos et halua menettää siirtolupaa, palauta lupa siirtämällä raidat takaisin tietokoneeseen ennen niiden poistamista. Huomautus Muuta kuin äänidataa (kuten teksti- ja kuvadataa) ei voi poistaa, kun levyä käytetään Hi-MD-tilassa. Jogvalintapyörä z Jos raita tai ryhmä on nimetty, liu'uta jogvalitsinta >-merkin suuntaan toiminnon aikana, jolloin raidan tai ryhmän nimi tulee näyttöön. Voit palauttaa raidan tai ryhmän numeron näyttöön liu'uttamalla jog-valitsinta.-merkin suuntaan. x Huomautus Jos poistat kaikki raidat ryhmästä, ryhmä poistetaan levyltä automaattisesti. 59

60 Raidan poistaminen Huomaa, että kun tallennus on poistettu levyltä, sitä ei voi palauttaa. Varmista, että poistat oikean raidan. 1 Aloita poistettavan raidan toisto, avaa valikko ja valitse Edit - Erase - Track Erase. Näytössä näkyvät vuorotellen tekstit Erase OK? ja PUSH YES:ENTER NO:CANCEL. Jos valittu raita on siirretty tietokoneesta, näyttöön tulee teksti TRK FROM PC Erase OK?. 2 Poista raita lopullisesti painamalla Jog Dial -hakupyörää. Raita on poistettu, ja seuraavan raidan toisto alkaa. Poistetun raidan jälkeiset raidat numeroidaan automaattisesti uudelleen. Huomautus Jos poistat kaikki ryhmän raidat, kyseinen ryhmä poistetaan levyltä automaattisesti. Raidan osan poistaminen Lisää raitamerkit poistettavan osan alkuun ja loppuun ja poista sitten osa (sivu 61). Ryhmän poistaminen Voit poistaa valitun ryhmän raidat. Huomaa, että kun tallennus on poistettu levyltä, sitä ei voi palauttaa. Muista tarkistaa ryhmän sisältö ennen poistamista. 1 Valitse ryhmä, jonka haluat poistaa, ja tarkista sen sisältö. Katso sivu Paina x. 3 Avaa valikko ja valitse Edit - Erase - Group Erase. Näytössä näkyvät vuorotellen tekstit Group Erase OK? ja PUSH YES:ENTER NO:CANCEL. Jos valittu ryhmä sisältää raitoja, jotka on siirretty tietokoneesta, näyttöön tulee teksti TRK FROM PC Erase OK?. 4 Poista ryhmä lopullisesti painamalla Jog Dial -hakupyörää. Ryhmä poistetaan. Koko levyn tyhjentäminen Voit poistaa levyn kaikki raidat ja tiedot nopeasti samaan aikaan. Huomaa, että kun tallennus on poistettu levyltä, sitä ei voi palauttaa. Muista tarkistaa levyn sisältö ennen poistamista. Hi-MD-levyltä tai Hi-MD-tilassa olevalta vakiolevyltä voi poistaa vain äänidataa. Muita tietoja, kuten teksti- ja kuvadataa, ei voi poistaa. 1 Tarkista tyhjennettävän levyn sisältö toistamalla levyä. 2 Paina x. 60

61 3 Avaa valikko ja valitse Edit - Erase - All Tr Erase. Näytössä näkyvät vuorotellen tekstit ALL TRACK Erase OK? ja PUSH YES:ENTER NO:CANCEL. Jos levyllä on tietokoneesta siirrettyjä raitoja, näyttöön tulee teksti TRK FROM PC Erase OK?. 4 Tyhjennä koko levy lopullisesti painamalla Jog Dial -hakupyörää. Näytössä näkyy teksti SYSTEM FILE WRITING, ja kaikki raidat poistetaan. Kun poisto on valmis, näyttöön tulee teksti NO TRACK (Hi-MD-tilassa) tai teksti BLANKDISC ja 00:00 (MD-tilassa) Lisättävä raitamerkki Raitojen määrä lisääntyy. 5-asentoinen ohjauspainike (NENT, FR, FF) T MARK Jogvalintapyörä Raidan jakaminen (jako) Voit jakaa raidan raitamerkillä niin, että raitamerkin jälkeisestä osasta tulee uusi raita. Voit myös siirtää raitamerkin paikkaa tarkasti ennen lopullista jakamista. Raitojen lukumäärä lisääntyy alla kuvatulla tavalla. Huomautuksia Et voi lisätä raitamerkkiä raitaan, joka on siirretty tietokoneesta. Et voi lukita raitaa, joka on tallennettu Hi- MD-tilassa MD Simple Burner -ohjelmistolla. Kirjanmerkki- ja ohjelmointiasetukset poistetaan, kun suoritat jakotoiminnon. Et voi jakaa raitaa sen alusta tai lopusta. Raitaa ei voi jakaa, jos levyn raitojen määrä ylittää sallitun määrän jaon jälkeen (2 047 raitaa Hi-MD-tilaa tulevissa levyissä ja 254 raitaa vakiolevyissä). Raidan jakaminen suoraan Kun tallennin toistaa levyä tai on toiston taukotilassa, paina tallentimen T MARK - painiketta kohdassa, johon haluat lisätä raitamerkin. Näyttöön tulee teksti MARK ON, ja raitamerkki lisätään valitsemaasi kohtaan. Raitojen lukumäärä lisääntyy yhdellä. 61

62 Jakamiskohdan siirtäminen ennen raidan jakamista 1 Paina toiston aikana T MARK - painiketta vähintään kahden sekunnin ajan. Tallennin toistaa raidasta toistuvasti neljän sekunnin jaksoa siitä kohdasta, jossa painoit T MARK -painiketta. T MARK -painikkeen painamiskohta. Tallennin toistaa toistuvasti neljän sekunnin jaksoa raidasta. 2 Siirrä jakamiskohtaa painamalla 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan (tai kääntämällä kauko-ohjaimen Jog Dial - hakupyörää). Voit siirtää jakamiskohtaa eteen- tai taaksepäin painamalla ohjauspainiketta (tai kääntämällä Jog Dial -hakupyörää). Voit siirtää raitamerkkiä enintään kahdeksan sekuntia eteen- tai taaksepäin siitä kohdasta T MARK, jonka valitsit vaiheessa 1. Kohtaa T MARK painetaan vaiheessa 1. Jakamiskohtaa voidaan siirtää korkeintaan 8 sekuntia eteen- tai taaksepäin. 3 Vahvista jakamiskohta painamalla 5-asentoista ohjauspainiketta (tai kauko-ohjaimen Jog Dial - hakupyörää). z Voit muuttaa toistonopeutta raidan jakamistoiminnon aikana. Näin voit hidastaa toistonopeutta (sivu 50), jolloin jaon voi tehdä tavallista tarkemmin. Raitamerkkien lisääminen tallennuksen aikana (ei tahdistetun tallennuksen aikana) Paina tallentimen T MARK -painiketta kohdassa, johon haluat lisätä raitamerkin. Voit lisätä raitamerkkejä automaattisesti tietyin aikavälein käyttämällä aikamerkintätoimintoa (ei digitaalisen tallennuksen aikana) (sivu 38). Tallennin toistaa toistuvasti siirrettyä neljän sekunnin jaksoa raidasta. 62

63 Raitojen yhdistäminen (yhdistys) Kun tallennat analogisen (linjatasoisen) liitännän kautta, tarpeettomia raitamerkkejä saattaa tallentua kohtiin, joissa tallennettu äänenvoimakkuus on pieni. Voit poistaa raitamerkin ja yhdistää siten raitamerkin edellä ja jäljessä olevat raidat. Raitojen määrä muuttuu alla kuvatulla tavalla. Tämän voi tehdä vain tallentimella. Huomautuksia Et voi poistaa raitamerkkiä raidasta, joka on siirretty tietokoneesta. Et voi poistaa raitamerkkiä raidasta, joka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmistolla. Et voi yhdistää raitoja, jotka on tallennettu eri tallennustiloissa Poistettava raitamerkki Raitojen määrä pienenee 2 Etsi raitamerkki painamalla 5- asentoista ohjauspainiketta kevyesti FR-merkin suuntaan. Jos haluat poistaa esimerkiksi kolmannen raitamerkin, etsi kolmannen raidan alku. 00:00 tulee näyttöön. Teksti MARK näkyy näytössä muutaman sekunnin. 3 Poista merkki painamalla T MARK. Näyttöön tulee teksti MARK OFF. Raitamerkki on poistettu ja kaksi raitaa on yhdistetty. z Kun poistat raitamerkin yhdistämällä kaksi raitaa, jälkimmäisen raidan tallennuspäivämäärä ja nimi muuttuvat ensimmäisen raidan mukaisiksi. Huomautus Kun poistat raitamerkin kahden peräkkäisen ja eri ryhmiin kuuluvan raidan välistä, toinen raita siirretään ensimmäisen raidan ryhmään. Jos taas yhdistät kaksi peräkkäistä raitaa, joista ensimmäinen kuuluu ryhmään ja toinen ei, toiselle raidalle otetaan käyttöön ensimmäisen raidan ryhmäasetukset. X 5-asentoinen ohjauspainike (FR) T MARK 1 Kun toistat raitaa, jonka raitamerkin haluat poistaa, keskeytä toisto väliaikaisesti painamalla X- painiketta. 63

64 Levyn alustaminen (alustus) Hi-MD-tilassa voit palauttaa levyn ostohetken tilaan alustamalla sen. Tätä toimintoa voi käyttää vain Hi-MDtilassa. Levytyyppi 1 Gt:n Hi-MD-levy 60/74/80 minuutin vakiolevy Levyn alustamisen jälkeen Näyttöön tulee teksti NO TRACK. Kaikki data poistetaan, myös muu kuin audiodata. HUOMAUTUS: Siirrettyjen raitojen siirtoluvan voi palauttaa asettamalla levyn tallentimeen ja kytkemällä tallentimen tietokoneeseen. Näyttöön tulee teksti BLANKDISC. Kaikki data poistetaan, myös muu kuin audiodata. Levyä voi tämän jälkeen käyttää uudelleen joko MD- tai Hi-MD-tilassa. HUOMAUTUS: Siirrettyjen raitojen siirtoluvasta vähennetään yksi. x 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Edit - Format. 2 Käännä jog-valintapyörää, kunnes näytössä näkyy YES, ja vahvista sitten valintasi painamalla jogvalintapyörää. Kun alustus on valmis ja tallentimeen asetetaan levy, näyttöön tulee teksti. Näytössä lukee NO TRACK, jos tallentimeen asetetaan 1 Gt:n Hi-MDlevy, ja BLANKDISC, jos tallentimeen asetetaan Hi-MD-tilassa oleva vakiolevy. Tallennin x Jogvalintapyörä 64 Huomautuksia Kun alustat levyn, kaikki sen sisältämät tiedot (myös muut kuin äänidata) poistetaan. Jos epäilet levyllä olevan tärkeitä tietoja, aseta se tallentimeen ja tarkista levyn sisältö liittämällä tallennin tietokoneeseen. Kun alustat levyn, myös levylle siirretyt raidat poistetaan ja näiden raitojen siirtolupien määrä vähenee yhdellä. Jos et halua menettää siirtolupia, palauta siirtolupa siirtämällä raidat takaisin tietokoneeseen ennen levyn alustamista. Disc Mode -valikossa määritettyä toimintatilaa käytetään tyhjässä 60/74/80- minuuttisessa vakiolevyssä, vaikka SonicStage-ohjelmistosta olisikin valittu jokin toinen toimintatila tai jokin toinen toimintatila olisi näkyvissä näytössä sen jälkeen, kun levy on alustettu SonicStage-ohjelmistolla. 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Edit Format. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti YES, ja valitse kyseinen asetus painamalla 5- asentoista ohjauspainiketta.

65 Muut toiminnot Muut t Näyttöön tulevien valikkotoimintojen muuttaminen (valikkotila) Voit tuoda kaikki valikkokohteet näkyviin (lisäasetustila) tai vain useimmin käytetyt kohteet (helppokäyttötila). Kohdassa Valikkoluettelo (sivu 28) on mainittu valikkokohteet, joita ei voi tuoda näkyviin. Kuulon suojaaminen (AVLS) AVLS (Automatic Volume Limiter System) -toiminto pitää suurimman mahdollisen äänenvoimakkuuden sellaisella tasolla, että kuulosi ei kärsi. Jog-valintapyörä Jogvalintapyörä 1 Avaa valikko ja valitse Option - Menu Mode. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy Simple tai Advanced, ja vahvista valinta painamalla valitsinta. Tallennin 1 Avaa valikko ja valitse Option - AVLS. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy AVLS On, ja vahvista valinta painamalla valitsinta. Kun yrität säätää äänenvoimakkuuden liian suureksi, AVLS NO VOLUME OPERATION tulee näyttöön. Äänenvoimakkuus pysyy kohtuullisena. AVLS-toiminnon peruuttaminen Valitse AVLS Off vaiheessa 2. Tallennin 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Avaa valikko ja valitse Option - Menu Mode. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti Simple tai Advanced, ja vahvista valinta painamalla painiketta. 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Avaa valikko ja valitse Option - AVLS. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti AVLS On, ja vahvista valinta painamalla painiketta. 65

66 Äänimerkin poistaminen käytöstä Voit ottaa äänimerkin käyttöön ja poistaa sen käytöstä sekä tallentimesta että kauko-ohjaimesta. Jogvalintapyörä Taustavalon kytkeminen päälle ja pois päältä Voit kytkeä kauko-ohjaimen näytön taustavalon päälle tai pois päältä. Jogvalintapyörä BACKLIGHT 1 Avaa valikko ja valitse Option - Beep. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy Beep Off, ja vahvista valinta painamalla valitsinta. Äänimerkin ottaminen käyttöön Valitse Beep On vaiheessa 2. Tallennin 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Avaa valikko ja valitse Option - Beep. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti Beep Off, ja vahvista valinta painamalla painiketta. 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Option - Backlight. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy haluamasi kohde, ja vahvista sitten sen valinta painamalla valitsinta. Näyttö Auto On Off Asetus Taustavalo syttyy, kun käytät tallenninta tai kaukoohjainta, ja sammuu automaattisesti, jos et käytä toimintoja muutamaan sekuntiin. Taustavalo palaa, kun tallennin on toiminnassa. Taustavalo ei pala. Taustavalon sytyttäminen vain tarvittaessa, kun Backlight - asetus on Auto Paina BACKLIGHT vähintään 2 sekunnin ajan. Taustavalo syttyy, kun BACKLIGHTpainiketta painetaan. 66

67 Levykohtaisten asetusten tallentaminen (levymuisti) Tallennin tallentaa oletusasetusten mukaan kunkin levyn asetukset automaattisesti. Tallennin tallentaa levyn asetukset automaattisesti ja noutaa ne, kun levy asetetaan laitteeseen. Seuraavat asetukset voidaan tallentaa: Ohjelmoitu toisto Kirjanmerkit Kuusialueisen taajuuskorjaimen Custom1 - ja Custom2 -asetukset. Voit tarkistaa asetukset seuraavasti: Huomautuksia Voit tallentaa enintään 64 levyn tiedot. Jos tallennat useampien levyjen tiedot, uudet tiedot korvaavat vähiten käytetyn levyn tiedot. Levyjen raitojen määrä vaikuttaa siihen, kuinka monen levyn tiedot voidaan tallentaa. Jos levyissä on paljon raitoja, yksittäisiä levyjä voidaan kirjata vähemmän. Jos yrität poistaa levytiedot levyltä, jolle ei ole tallennettu mitään, näytössä näkyy teksti NO DISC MEMORY muutaman sekunnin ajan. Tallennin Jogvalintapyörä 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Poista levy tallentimesta, avaa valikko ja valitse Option - Disc Memory. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy On, ja vahvista valinta painamalla valitsinta. Tallentimen asettaminen tilaan, jossa levyn asetuksia ei tallenneta Valitse Off vaiheessa 2. Levytietojen poistaminen 1 Poista levy tallentimesta, avaa valikko ja valitse Option - Disc Mem. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti On, ja vahvista valinta painamalla painiketta. Levytietojen poistaminen 1 Aseta tallentimeen levy, jonka tiedot haluat poistaa. Tarkista sen sisältö. 2 Valitse 1MemErase vaiheessa 2. 1 Aseta tallentimeen levy, jonka tiedot haluat poistaa. Tarkista sen sisältö. 2 Valitse 1MemoryErase vaiheessa 2. Levyn tiedot poistetaan. z Kun Disc Memory -asetukseksi on määritetty On, näkyviin tulee teksti Disc Memory aina, kun laitteeseen asetetaan levy, jonka asetukset on tallennettu. 67

68 Toiston aloittaminen nopeasti (pikatila) Tallennin aloittaa oletusasetusten mukaan toiston nopeasti, kun toistopainiketta painetaan. Voit tarkistaa asetukset seuraavasti: Tallennin 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Kun tallennin on pysäytys- tai toistotilassa, avaa valikko ja valitse Option - Quick Mode. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy Quick On, ja vahvista valinta painamalla valitsinta. Kun tallennin on käyttämättä pitkään Valitse Quick Off vaiheessa 2. Voit minimoida paristojen kulutuksen, kun tallennin ei ole käytössä. Huomautus Kun pikatilaksi on asetettu Quick On, tallentimen virta on päällä, vaikka näytössä ei näy mitään. Jos akku tyhjenee kokonaan, tallentimen sisäinen virranlähde sammuu automaattisesti. 1 Avaa valikko ja valitse Option - QuickMode. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti Quick On, ja vahvista valinta painamalla painiketta. Levytilan valitseminen (Disc Mode) Kun asetat tyhjän 60/74/80-minuuttisen vakiolevyn tallentimeen, voit käyttää tätä toimintoa ja määrittää, käytetäänkö levyn kanssa Hi-MD- vai MD-tilaa. Jos aiot käyttää tässä laitteessa tallennettua levyä jossakin toisessa laitteessa, jossa ei ole Hi-MD-tukea, tallenna levy siten, että Disc Mode - asetus on MD. Jogvalintapyörä Jogvalintapyörä 1 Avaa valikko ja valitse Option - Disc Mode. 68

69 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy Hi-MD (oletusasetus) tai MD, ja vahvista valinta painamalla valitsinta. Huomautuksia Vaikka valitset Disc Mode -asetukseksi MD, toimintatila voi olla vain Hi-MD, kun käytät 1 Gt:n Hi-MD-levyä. Disc Mode -valikossa määritettyä toimintatilaa käytetään tyhjässä 60/74/80- minuuttisessa vakiolevyssä, vaikka SonicStage-ohjelmistosta olisikin valittu jokin toinen toimintatila tai jokin toinen toimintatila olisi näkyvissä näytössä sen jälkeen, kun levy on alustettu SonicStage-ohjelmistolla. Tallennin Näytön kontrastin säätäminen Voit säätää kauko-ohjaimen näytön kontrastia. 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Option - Contrast. 2 Säädä kontrastia kääntämällä Jog Dial -hakupyörää, ja vahvista valintasi painamalla valitsinta. Huomautus Tallentimen näytön kontrastia ei voi säätää. 5-asentoinen ohjauspainike (NENT, FR, FF) MENU 1 Avaa valikko ja valitse Option - Disc Mode. 2 Paina 5-asentoista ohjauspainiketta FR- tai FF-merkin suuntaan, kunnes näyttöön tulee teksti Hi-MD tai MD, ja vahvista valinta painamalla painiketta. Näytön vierityssuunnan vaihtaminen Jogvalintapyörä Kun käännät Jog Dial -hakupyörää alaspäin, näyttö vierii myös alaspäin. Voit vaihtaa vierityssuunnan päinvastaiseksi. Jogvalintapyörä 1 Avaa valikko ja valitse Option - Jog Dial. 2 Käännä Jog Dial -hakupyörää, kunnes näytössä näkyy Reverse, ja vahvista valinta painamalla valitsinta. 69

70 Normaalin asetuksen palauttaminen Valitse Default vaiheessa 2. Kellon asettaminen Tallennetun päivämäärän ja ajan tallentaminen levylle edellyttää, että kellonaika on määritetty. Kun asetat kellonajan, tallennin tallentaa levylle jokaisen tallennuksen ajankohdan. Jog-valitsin (., >) DISPLAY Jog-valintapyörä 1 Kun tallennin on pysäytystilassa, avaa valikko ja valitse Option - Clock Set. Vuosilukua osoittavat numerot alkavat vilkkua. 2 Vaihda vuosiasetusta kiertämällä ja painamalla Jog Dial -hakupyörää. Kuukautta osoittavat numerot alkavat vilkkua. 3 Valitse kuukausi, päivämäärä, tunnit ja minuutit toistamalla vaihe 2. Kun asetat minuutit Jog Dial - hakupyörää painamalla, kello alkaa toimia. Jos päivämäärä tai kellonaika on virheellinen Palaa väärin merkityn kohteen kohdalle liu'uttamalla jog-valitsinta.-merkin suuntaan. Syötä oikea arvo. Voit ohittaa tarpeettoman määritysvaiheen liu'uttamalla jog-valitsinta >-merkin suuntaan. Ajan näyttäminen Kauko-ohjaimesta Kun tallennin on pysäytys- tai tallennustilassa, paina DISPLAYpainiketta toistuvasti. Tallentimesta Kun tallennin on pysäytys- tai tallennustilassa, avaa valikko ja valitse Display - Clock. Ajan näyttäminen 24 tunnin järjestelmän mukaisesti Asettaessasi kelloa paina DISPLAYpainiketta. Kun haluat kellonajan näyttöön 12 tunnin järjestelmän mukaisesti, paina uudelleen DISPLAY. Oikean kellonajan säilyttäminen Kun kellonaika on asetettu, oikea kellonaika säilyy niin kauan kuin tallennin on kytketty virtalähteeseen, kuten ladattuun akkuun tai verkkolaitteeseen. Jos tallennin irrotetaan virtalähteestä, kellonaika palautuu tehdasasetukseksi 3 minuutin kuluessa. Huomautuksia Varmista, että kellonaika on asetettu oikein, jos käytät automaattista ajanmerkitsemistoimintoa tärkeissä tallenteissa. Tavallisesti kello voi jätättää tai edistää noin 3 minuuttia kuukaudessa. Siirretyissä raidoissa ei ole tallennuspäivämäärätietoja, vaikka kellonaika olisikin asetettuna laitteeseen. Kun tallenninta käytetään väylävirralla akun ollessa tyhjä tai irti tallentimesta ja tietokone siirtyy keskeytys- tai lepotilaan, tallentimen kellonaika häviää. 70

71 Tallentimen ja tietokoneen yhteiskäyttö Tallent tietoko Tietokoneliitännän avulla tehtävät toiminnot Jos haluat käyttää tallenninta tietokoneeseen kytkettynä, sinun on asennettava laitteen mukana toimitetulla CD-levyllä oleva ohjelmisto. Lisätietoja asennuksesta on osassa Ohjelmiston käyttö. Mukana toimitettua ohjelmistoa käytettäessä Lisätietoja on ohjelmiston käyttöä käsittelevässä luvussa ja käytönaikaisessa ohjeessa. Äänidatan siirtäminen tietokoneen ja tallentimen välillä Laitteen mukana toimitetun SonicStageohjelmiston avulla voit siirtää äänidataa tallentimen ja tietokoneen välillä. Kun Hi-MD-tilaan asetettu levy asetetaan tallentimeen, mikrofonilla tai CDsoittimesta tallennetut raidat voi siirtää tietokoneeseen. Tallennus suoraan CD-levyltä MDlevylle Laitteen mukana toimitetun MD Simple Burner -ohjelmiston avulla voit tallentaa tietokoneen CD-asemassa olevan levyn suoraan tallentimessa olevaan levyyn. Tallentimessa olevan levyn käyttäminen tallennusvälineenä Kun levyä käytetään Hi-MD-tilassa, tallennin näkyy Windowsin Resurssienhallinnassa ulkoisena asemana. Voit tällöin siirtää muuta kuin äänidataa, kuten tekstiä ja kuvatiedostoja. Lisätietoja on kohdassa Muun kuin äänidatan tallentaminen levylle (sivu 73). z Jos toistat äänitiedostoja ohjelmiston avulla, ääni tulee tietokoneen kaiuttimista Hi-MDtilassa ja tallentimeen liitetyistä kuulokkeista/ nappikuulokkeista MD-tilassa. Tallentimen liittäminen tietokoneeseen Liitä tallennin tietokoneeseen seuraavasti. Huomautuksia Jos käytössä on Windows 2000 Professional Irrota USB-kaapeli, ennen kuin kytket tietokoneeseen virran tai käynnistät sen uudelleen. Jos irrotat USB-kaapelin käynnistämisen jälkeen, tietokone ei välttämättä tunnista tallenninta, kun kytket sen seuraavan kerran tietokoneeseen USBkaapelilla. Jos tietokone ei tunnista tallenninta, irrota USB-kaapeli, käynnistä tietokone uudelleen ja kytke USB-kaapeli uudelleen. Tässä kuvatun ongelman voi ratkaista päivittämällä Windowskäyttöjärjestelmän siten, että se sisältää kaikki uusimmat ominaisuudet. Jos käytössä on Windows ME tai Windows 98SE Jos yhdistät tallentimen tietokoneeseen, kun tallentimen levytilaksi on määritetty Hi-MD (oletusasetus) ja asetat sitten laitteeseen 60/ 74/80 minuutin vakiolevyn, levyn toimintatilaksi saattaa automaattisesti muuttua Hi-MD, vaikka et tallentaisi mitään. Jos käytössä on Windows ME tai Windows 98SE Kun irrotat USB-kaapelin, tietokoneen näyttöön tulee sanoma siitä, että laitetta ei ole irrotettu turvallisesti. Tästä sanomasta ei tarvitse välittää. Voit jatkaa napsauttamalla OK-painiketta. yhteisk 71

72 Virta (väylävirta) tulee tietokoneen USBportin kautta. Näin tallenninta voi käyttää ilman ladattavaa akkua. Tietokone 3 Irrota USB-kaapeli. Irrota USB-kaapeli tallentimesta pitämällä liittimen sivuilla olevia painikkeita painettuna, työntämällä liitintä ja vetämällä liitin irti. USB-porttiin 72 USB-liittimeen 1 Aseta tallentimeen tallennettava levy. 2 Varmista, että tallennin on pysäytetty ja että HOLD-painike ei ole painettuna, ja kytke tallennin tietokoneeseen USB-kaapelilla. 3 Tarkista liitännät. Kun liitännät ovat kunnossa, tallentimen näytössä näkyy teksti PC MD. USB-kaapelin irrottaminen Irrota USB-kaapeli seuraavien ohjeiden mukaan. Jos näitä ohjeita ei noudateta, data saattaa vahingoittua. 1 Varmista, että tallentimen RECmerkkivalo ei pala. 2 Paina tallentimen x-painiketta. Näyttöön tulee teksti EJECT OK!. Tekstin EJECT OK! tuleminen näyttöön voi kestää hetken olosuhteista riippuen. Kun levy poistetaan tallentimesta 1 Noudata vaiheita 1 ja 2 kohdassa USB-kaapelin irrottaminen (sivu 72). 2 Poista levy tallentimesta. Huomautuksia Jos kytket tallentimen tietokoneeseen, laitteeseen kannattaa asettaa täyteen ladattu akku varotoimena mahdollisten virtakatkosten, USB-kaapelin irtoamisen tai muiden yllättävien tilanteiden varalta. Emme takaa tuloksia, jos ennalta-arvaamaton tilanne aiheuttaa toimintahäiriön, tiedonsiirtohäiriön tai äänidatan tuhoutumisen. Jos irrotat USB-kaapelin tallentimesta ja haluat kytkeä sen uudelleen, odota ainakin kaksi sekuntia ennen uudelleenkytkemistä. Varmista, että tallennin on asetettu vakaalle alustalle tallennuksen ajaksi. Älä liitä tallenninta tietokoneeseen tallennuksen tai toiston aikana. Järjestelmässä saattaa ilmetä toimintahäiriö, jos tietokone siirtyy keskeytys- tai lepotilaan liitäntää muodostettaessa. Poista keskeytys- ja lepotilaan siirtyminen käytöstä. Älä muodosta tallentimen ja tietokoneen yhteyttä USB-keskittimen kautta. Tallentimen ladattavaa paristoa ei voi ladata, kun laitetta käytetään väylävirran avulla. Kun tallenninta käytetään väylävirralla akun ollessa tyhjä tai irti tallentimesta ja tietokone siirtyy keskeytys- tai lepotilaan, tallentimen kellonaika häviää.

73 Emme takaa, että ohjelmisto toimii täysin moitteettomasti kaikissa tietokoneissa, jotka täyttävät järjestelmävaatimukset. Muun kuin äänidatan tallentaminen levylle Jos muodostat yhteyden ja tallentimessa on Hi-MD-tilassa oleva levy, Windowsin Resurssienhallinta tunnistaa levyn tallennusvälineeksi. Tällöin voit tallentaa tietokoneeseen muuta dataa, kuten tekstiä tai kuvia. Tietoja levyjen tallennustilasta on seuraavalla sivulla. Kun asetat Hi-MD-tilassa olevan levyn tallentimeen ja muodostat yhteyden tietokoneeseen, Windows tunnistaa tallentimen ulkoiseksi laitteeksi, ja sitä voi tarkastella Resurssienhallinnassa. Voit käyttää tallenninta samalla tavalla kuin muita laitteita. Huomautuksia Kun SonicStage-ohjelmisto on käytössä, tallenninta ei tunnisteta datatallennusvälineeksi. Jos alustat levyn tietokoneella, käytä alustamiseen SonicStage-ohjelmistoa. Älä poista tiedostonhallintakansiota (HMDHIFI-kansio ja HI-MD.IND-tiedosto) Windowsin Resurssienhallinnassa. 73

74 Kunkin levyn tallennustila (tällä tallentimella ja SonicStageohjelmistolla alustettuna) Levytyyppi Kokonaistila Levynhallintatila 1)2) 60 minuutin vakiolevy 74 minuutin vakiolevy 80 minuutin vakiolevy Hi-MD-levy 219 Mt ( tavua) 270 Mt ( tavua) 291 Mt ( tavua) 964 Mt ( tavua) 832 kt ( tavua) 832 kt ( tavua) 832 kt ( tavua) 832 kt ( tavua) Vapaa tila 218 Mt ( tavua) 269 Mt ( tavua) 290 Mt ( tavua) 963 Mt ( tavua) 1) Tila, jota käytetään levyn tiedostojen hallintaan. 2) Levyn hallintatilan koko määräytyy tietokoneen ominaisuuksien ja muiden tekijöiden mukaan. Käytettävissä voi täten olla vähemmän tilaa kuin mitä Resurssienhallinnassa näkyy. 74

75 Lisätiedot Lisätie Varotoimet Turvallisuus Älä työnnä DC IN 6V -liittimeen vieraita esineitä. Virtalähteet Käytä tavallista verkkovirtaa tai ladattavaa akkua. Kotikäyttö: Käytä mukana toimitetussa pöytälaturissa tallentimen vakiovarusteisiin kuuluvaa verkkolaitetta. Älä käytä muita verkkolaitteita, koska ne saattavat aiheuttaa tallentimessa toimintahäiriön. Liittimen napaisuus Kytke verkkolaite lähellä olevaan pistorasiaan. Jos huomaat verkkolaitteessa jotain häiriöitä, kytke se välittömästi irti pistorasiasta. Tallennin on kytketty sähköverkkoon ja jännitteellinen niin kauan kuin se on kytketty pistorasiaan, vaikka tallennin olisikin kytketty pois päältä. Varmista, että laite on irrotettu virtalähteestä (verkkolaite tai ladattava akku), jos laite on pitkään käyttämättä. Irrota verkkolaite pistorasiasta pistokkeesta vetämällä, älä vedä johdosta. Tallentimen kuumeneminen Tallennin saattaa kuumeta, jos sitä käytetään pitkiä aikoja. Tämä ei kuitenkaan ole toimintahäiriö. Asentaminen Jos käytät tallenninta paikassa, joka on alttiina staattiselle tai sähköiselle kohinalle, tallennus ei ehkä onnistu kunnolla tai tallennetut tiedot voivat hävitä. Älä koskaan käytä tallenninta, kun se on altistettuna kirkkaalle valolle, kuumille tai kylmille lämpötiloille, suurelle kosteudelle tai tärinälle. Älä koskaan kääri tallenninta mihinkään, kun sitä käytetään verkkolaitteen kanssa. Tallentimen kuumeneminen saattaa tällöin aiheuttaa laitteessa toimintahäiriön tai vaurioittaa sitä. Kuulokkeet ja nappikuulokkeet Liikenneturvallisuus Älä käytä kuulokkeita tai nappikuulokkeita ajaessasi polkupyörällä, autolla tai muulla moottoriajoneuvolla. Tällainen käyttö saattaa aiheuttaa vaaratilanteita ja on lainvastaista monissa maissa. Tallentimen kuuntelu suurella äänenvoimakkuudella saattaa olla vaarallista myös kävellessä, varsinkin risteysalueilla. Ole varovainen äläkä käytä tallenninta, jos se voi aiheuttaa vaaratilanteita. Kuulovammojen estäminen Älä kuuntele kuulokkeilla tai nappikuulokkeilla suurella äänenvoimakkuudella. Kuulonhuollon asiantuntijat eivät suosittele jatkuvaa suurella äänenvoimakkuudella kuuntelemista. Jos korvasi alkavat soida, pienennä äänenvoimakkuutta tai lopeta kuuntelu. Muiden huomioon ottaminen Pidä äänenvoimakkuus kohtuullisena. Näin kuulet myös ulkopuolelta tulevat äänet ja otat huomioon muut ihmiset. Kauko-ohjain Mukana toimitettu kauko-ohjain on tarkoitettu käytettäväksi vain tämän tallentimen kanssa. Tallenninta ei voida käyttää jonkin toisen laitteen kauko-ohjaimella. Lataaminen Vakiovarusteisiin kuuluvaa pöytälaturia voidaan käyttää vain tämän tallentimen kanssa. Laturilla ei voida ladata muita laitemalleja. Älä lataa vakiovarusteisiin kuuluvalla pöytälaturilla muita akkuja kuin laitteen mukana tulevaa akkua tai laitteeseen sopivaa akkua (LIP-4WM). Muista käyttää vakiovarusteisiin kuuluvaa verkkolaitetta. Lataa akku +5 C -+35 C lämpötilassa. Latausaika vaihtelee ympäristön lämpötilan mukaan. (Lataaminen kestää tavallista kauemmin kylmässä. Tämä on normaalia litiumioniakkua käytettäessä.) Jos tallennin on pitkään käyttämättä, irrota akku tallentimesta ja säilytä sitä viileässä ja kuivassa. Huolehdi siitä, että akku ei tällöin ole kokonaan tyhjä tai täyteen ladattu, jotta akku ei vaurioidu. 75

76 Pöytälaturi tai tallennin saattavat kuumeta latauksen aikana, mutta se ei ole vaarallista. Ladattavan akun kapasiteetti on tavallisesti normaalia pienempi ensimmäisellä käyttökerralla tai pitkän käyttötauon jälkeen. Tällöin akku kannattaa ladata ja purkaa monta kertaa peräkkäin. Näin akun kestoaika palautuu normaaliksi. Jos ladattavan akun kapasiteetti laskee puoleen normaalista, vaihda akku uuteen. Jos tallenninta ei käytetä pitkään aikaan, poista ladattava akku laitteesta, poista tallennin pöytälaturista ja irrota verkkolaite pistorasiasta. MiniDisc-levy (MD-levy) Pidä MD-levyä kotelossa kuljetuksen tai säilytyksen aikana. Älä avaa suljinta. Älä aseta levyä paikkaan, jossa se altistuu valolle, kuumille tai kylmille lämpötiloille, kosteudelle tai pölylle. Kiinnitä levyn mukana tuleva nimitarra sille varattuun paikkaan. Älä kiinnitä sitä muualle levyyn. Puhdistaminen Puhdista tallentimen kotelo pehmeällä kankaalla, jota on kostutettu hieman vedellä tai miedolla puhdistusaineliuoksella. Älä käytä puhdistukseen minkäänlaista karkeaa sientä, hankausjauhetta tai liuotinta (kuten alkoholia tai bentseeniä), koska ne saattavat vahingoittaa kotelon pintaa. Puhdista levykotelo kuivalla kankaalla pyyhkimällä. Linssissä oleva pöly saattaa estää laitetta toimimasta kunnolla. Muista sulkea levylokeron kansi levyn asettamisen ja poistamisen jälkeen. Pyyhi kuulokkeiden ja nappikuulokkeiden liitinpistokkeet ja kauko-ohjain kuivalla liinalla, jotta äänenlaatu pysyy mahdollisimman hyvänä. Likaiset liitinpistokkeet saattavat aiheuttaa äänen vääristymistä tai katkoksia. Puhdista akun liitännät pumpulipuikolla tai pehmeällä kankaalla alla olevan kuvan mukaisesti. Huomautuksia paristoista Paristojen asiaton käyttö saattaa aiheuttaa niiden vuotamisen tai räjähtämisen. Estä tällaiset tapaturmat noudattamalla seuraavia varotoimia: Aseta paristo tallentimeen plus- ja miinusnavat (+ ja ) oikeinpäin. Poista paristot, jos laitetta ei käytetä pitkään aikaan. Jos paristo vuotaa, pyyhi paristonesteet huolellisesti pois paristokotelosta ennen uusien paristojen asettamista. Mekaaniset äänet Tallentimesta kuuluu mekaanista ääntä, kun se on toiminnassa. Äänen aiheuttaa virransäästöjärjestelmä, eikä kyse ole viasta. 76

77 Tallennetun levyn suojaaminen Suojaa levy tallennukselta liu'uttamalla sen kyljessä oleva kieleke auki. Kun kieleke on tässä asennossa, levylle ei voi tallentaa. Liu'uta kieleke takaisin alkuasentoon, kun haluat tallentaa levylle. Levyn takapuoli Suojauskieleke Tallennettu materiaali on suojattu. Tallennettua materiaalia ei ole suojattu. Jos sinulla on kysymyksiä tai ongelmia, jotka koskevat tallennintasi, ota yhteyttä lähimpään Sony-kauppiaaseen. (Jos ongelma on esiintynyt levyn ollessa tallentimessa, ongelman syy on helpommin selvitettävissä, kun jätät levyn tallentimeen siihen asti kun otat yhteyttä Sonyjälleenmyyjään.) Tekniset tiedot Äänentoistojärjestelmä Digitaalinen MiniDisc-äänijärjestelmä Laserdiodin ominaisuudet Materiaali: GaAlAs Aallonpituus: λ = 790 nm Säteily: jatkuva Laserteho: alle 44,6 µw (Tämä teho on mitattu 200 millimetrin päästä linssin pinnasta optisella mittausanturilla, jossa on 7 millimetrin aukko.) Tallennus- ja toistoaika (Lisätietoja on kohdassa sivu 94) HMD1G-levyä käytettäessä (1 Gt): Enintään 34 tuntia Hi-LP-stereotilassa Käytettäessä MDW-80-levyä Hi-MD-tilassa: Enintään 10 h 10 min Hi-LP-stereotilassa Käytettäessä MDW-80-levyä MD-tilassa: Enintään 160 minuuttia monotilassa Enintään 320 minuuttia LP4-stereotilassa Pyörimisnopeus kierrosta minuutissa (CLV) Virheenkorjaus Hi-MD: LDC (Long Distance Code) / BIS (Burst Indicator Subcode) MD: ACIRC (Advanced Cross Interleave Reed Solomon Code) Näytteenottotaajuus 44,1 khz Näytteenottotaajuuden muunnin Syöttö: 32 khz / 44,1 khz / 48 khz Koodaus Hi-MD: Linear PCM (44,1 khz/16-bittinen) PCM ATRAC3plus (Adaptive TRansform Acoustic Coding 3 plus) MD: ATRAC ATRAC3 LP2/LP4 Modulointijärjestelmä Hi-MD: 1-7RLL (Run Length Limited) / PRML (Partial Response Maximum Likelihood) MD: EFM (Eight to Fourteen Modulation) Taajuusvaste Hz ±3 db 77

78 Tuloliitännät 1) Mikrofoni: stereominiliitäntä (pienin tulojännite 0,25 mv) Linjatulo: stereominiliitäntä analogiselle tulolle (vähimmäistulo 49 mv) optinen (digitaalinen) miniliitäntä optiselle (digitaaliselle) tulolle Lähtöliitännät i/line OUT 2) : stereominiliitäntä (kaukoohjaimelle) / 194 mv (10 kω) Suurin lähtöteho (tasavirta) 2) Kuulokkeet: 5 mw + 5 mw (16 Ω) Virtalähdevaatimukset Sony-vaihtovirtamuuntaja yhdistettynä DC IN 6V -virtaliittimeen: 120 V AC, 60 Hz (Yhdysvaltojen, Kanadan, Meksikon ja Taiwanin mallit) 240 V AC, 50 Hz (Australian malli) 220 V AC, 50 Hz (Kiinan malli) V AC, 50/60 Hz (muut mallit) Tallennin: Ladattava litiumioniakku LIP-4WM, 3,7 V, 370 mah, Li-ion Pöytälaturi: 6 V:n verkkolaite DC Käyttölämpötila +5 C -+35 C Akun ja pariston kestoaika 3) Katso Paristojen kestoaika (sivu 17). Mitat Noin 81,7 76,1 14,8 mm (leveys/korkeus/ syvyys) (mitoissa ei mukana ulkonevia osia, painikkeita ja säätimiä) Paino Noin 97 g (pelkkä tallennin) Noin 107 g (ladattava akku mukaan lukien) 1) LINE IN (OPT) -liitäntään yhdistetään joko digitaalinen (optinen) johto tai analoginen linjajohto. 2) i/line OUT -liitäntään yhdistetään joko kuulokkeet/nappikuulokkeet tai linjajohto. 3) Mitattu JEITA-standardin mukaisesti. Lisävarusteet Optinen johto POC-151HG, POC-152HG, POC-MZ1, POC-MZ2, POC-15B, POC-15AB, POC- DA12SP Linjajohto RK-G129, RK-G136 Stereomikrofonit ECM-MS907, ECM-MS957 MDR-sarjan stereokuulokkeet tai stereonappikuulokkeet* SRS-sarjan aktiivikaiuttimet Tallennettavat MDW-sarjan MD-levyt Tallennettava Hi-MD-levy HMD1G Jälleenmyyjälläsi ei välttämättä ole kaikkia yllä mainittuja varusteita. Pyydä jälleenmyyjältä lisätietoja omassa maassasi myytävistä lisävarusteista. Kun käytät lisävarustekuulokkeita, käytä vain kuulokkeita ja nappikuulokkeita, joissa on stereominiliittimet. Et voi käyttää kuulokkeita, joissa on mikroliittimet. Dolby Laboratories on myöntänyt lisenssin yhdysvaltalaisiin ja muun maalaisiin patentteihin. Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. 78

79 Vianmääritys ja selitykset Vianm selityk Vianmääritys Jos tallentimen käytössä esiintyy ongelmia, yritä korjata ongelma alla olevien ohjeiden mukaisesti, ennen kuin otat yhteyttä lähimpään Sony-jälleenmyyjään. Jos tallentimen näyttöön tulee virheilmoituksia, kirjoita ne ylös. 1 Tarkista, onko ongelma mainittu kohdassa Vianmääritys (sivu 79). Etsi ongelman syytä myös kohdasta Virheilmoitukset (sivu 88). 2 Jos et pysty ratkaisemaan ongelmaa vaiheen 1 toimenpiteiden jälkeen, ota yhteyttä lähimpään Sony-jälleenmyyjään. Lataaminen Ongelma Ladattava akku ei ala latautua. Akku ei lataudu täyteen. Ladattava akku on tyhjentynyt, vaikka tallenninta ei ole käytetty pitkään aikaan. Vaikka akku on ladattu täyteen, sen kestoaika on vain noin puolet normaalista. Pöytälaturi ja tallennin kuumenevat latauksen aikana. Syy ja ratkaisu Ladattava akku on asetettu laturiin väärin tai verkkolaite on kytketty väärin., Aseta akku oikein tai kytke verkkolaite oikein. Ladattavan akun kapasiteetti on tavallisesti normaalia pienempi ensimmäisellä käyttökerralla tai pitkän käyttötauon jälkeen., Lataa akku ja pura sen varaus useita kertoja. Näin akun kestoaika palautuu normaaliksi. Ladattava akku on tyhjä (näytössä ei näy mitään)., Lataa akku. Latausilmaisin tulee näyttöön ja lataus alkaa vasta minuutin kuluttua siitä, kun olet asettanut tallentimen pöytälaturiin. Jos lataus ei ala minuutin kuluttua, aseta tallennin pöytälaturiin uudelleen. Lämpötila on liian suuri tai alhainen (näytössä on teksti CHARGE 5 C 35 C 41F 95F )., Lataa akku lämpötilassa +5 C -+35 C. Virtatilaksi on valittu Quick On (pikatila)., Jos virtatilaksi on valittu Quick On, tallentimen virta on päällä, vaikka toimintoja ei käytetä. Tämä lyhentää akun kestoaikaa (sivu 68). Jos akkua ei ole ladattu täyteen, se voi tyhjentyä nopeasti. Lataa akku tällöin uudelleen (sivu 15). Akun käyttöikä on ilmeisesti päättymässä., Vaihda akku uuteen. Tämä on normaalia eikä aiheuta vaaraa. 79

80 Tallentaminen Ongelma Syy ja ratkaisu Jäljellä olevana Tämä on järjestelmän rakenteeseen liittyvä rajoitus. 2.0MB on tallennusaikana näkyy järjestelmän tarvitseman varatilan koko. 0:00:00. Tallennus ei onnistu, vaikka vapaan tilan määrä näyttäisi olevan 2.0MB. Tallennin luo aina uuden ryhmän tallennuksen yhteydessä. Raidan alkuun tallentaminen ei onnistu. Tallennus ei onnistu oikein. Kun tallennan monotilassa, stereoääni kuuluu kuulokkeista tai nappikuulokkeista. Tallennuksen aikana kuuluu hetkittäistä kohinaa. Ryhmätallennusasetukseksi ( Group REC ) on valittu GroupREC On (Tallennus käytössä). (Et voi tallentaa aiempien tallenteiden päälle.), Valitse ryhmätallennusasetukseksi GroupREC Off (Tallennus pois käytöstä) (sivu 40). Jos aloitat tallentamisen, kun levyn ilmaisin pyörii näytössä, tallennettavan materiaalin ensimmäiset sekunnit eivät tallennu., Odota, kunnes ilmaisin pysähtyy, ennen kuin aloitat tallentamisen. Äänilähteitä ei ehkä ole kytketty kunnolla tallentimeen., Kytke äänilähteet irti ja kytke ne uudelleen (sivut 18 ja 35). Kannettavasta CD-soittimesta ei tule digitaalista signaalia., Kun tallennat digitaalisesti kannettavalta CD-soittimelta, käytä verkkolaitetta ja poista CD-soittimen tärinänestotoiminnot (kuten ESP) käytöstä (sivu 22). Analoginen tallennus tehtiin liitäntäjohdolla, jossa on vaimennin., Käytä liitäntäjohtoa, jossa ei ole vaimenninta. Tallennuksen äänenvoimakkuus on liian alhainen tallennusta varten (manuaalisesti tallennettaessa)., Aseta tallennin taukotilaan ja suurenna tallennuksen äänenvoimakkuutta (sivu 37). Tallennin on liitetty tietokoneeseen., Irrota tallennin tietokoneesta tallennuksen ajaksi. Virtalähde on kytketty irti tallentimesta tallennuksen aikana, tai tallennuksen aikana on ollut sähkökatkos., Tallenne ei ole tallentunut levylle. Toista tallennus. Laitteessa on esimasteroitu eli valmis levy., Aseta laitteeseen tallennettava levy. Tallennus ei välttämättä onnistu, jos levyllä on alle 48 sekuntia tallennusaikaa (näyttöön tulee teksti DISC FULL )., Vaihda levy. Tämä on normaalia. Digitaalisen tallennuksen aikana ääni kuuluu stereona kuulokkeista ja nappikuulokkeista, vaikka tallennettava ääni on monoääni. LP4-stereotilassa käytetystä digitaalisesta äänenpakkausteknologiasta johtuen kohinaa voi kuulua hetkittäin erittäin harvoissa tapauksissa tiettyjä äänilähteitä tallennettaessa., Tallenna SP- tai LP2-tilassa. 80

81 Ongelma Kansi ei aukea tallennuksen jälkeen. Näyttöön tulee TRACK FULL, ennen kuin levyn enimmäistallennusaika on käytetty, eikä tallennus onnistu. Jäljellä oleva tallennusaika ei pitene, vaikka useita lyhyitä raitoja poistetaan. Levylle tallennetun materiaalin kokonaiskesto ja jäljellä oleva tallennusaika eivät ole yhteenlaskettuna sama kuin levyn enimmäistallennusaika (60, 74 tai 80 minuuttia). Näyttöön tulee teksti TRACK FULL, vaikka levy ei ole vielä täynnä eikä levyllä ole vielä enimmäismäärää raitoja. Syy ja ratkaisu Kansi ei aukea, ennen kuin teksti SYSTEM FILE WRITING poistuu näytöstä. Tämä ongelma johtuu MD-levyn rajoituksesta. Kun levylle on tallennettu 254 raitaa (vakiolevy) tai raitaa (Hi-MD-tila), teksti TRACK FULL tulee näkyviin kokonaistallennusajasta riippumatta. Levylle voi tallentaa korkeintaan 254 (tai 2 047) raitaa., Jos haluat jatkaa tallennusta, poista tarpeettomia raitoja. Tämä ongelma johtuu MD-levyn rajoituksesta (vain MD-tilassa). Kokonaistallennusaikaan ei lasketa mukaan raitoja, joiden kesto on alle 12 sekuntia (SP-stereotilassa), 24 sekuntia (LP2-stereotilassa tai monotilassa) tai 48 sekuntia (LP4-stereotilassa), joten näiden raitojen poistaminen ei välttämättä pidennä tallennusaikaa. Tämä ongelma johtuu MD-levyn rajoituksesta (vain MD-tilassa). Normaalisti tallentaminen tapahtuu noin 2 sekunnin (SPstereotilassa), 4 sekunnin (LP2-stereotilassa tai monotilassa) tai 8 sekunnin (LP4-stereotilassa) minimijaksoissa. Kun tallennus pysäytetään, viimeiseen tallennettavaan jaksoon käytetään koko 2, 4 tai 8 sekuntia, vaikka tallenne on lyhyempi. Kun tallennusta jatketaan pysäytyksen jälkeen, tallennin lisää samoin automaattisesti 2, 4 tai 8 sekunnin tauon ennen uutta tallennetta. (Tämä estää edellisen raidan poistamisen vahingossa, kun uusi tallennus aloitetaan.) Siksi todellinen tallennusaika lyhenee aina enintään 6, 12 tai 24 sekuntia, kun tallennus keskeytetään. Tämä ongelma johtuu MD-levyn rajoituksesta. Toistuva tallentaminen ja tyhjentäminen saattaa aiheuttaa tietojen pirstoutumista ja hajaantumista. Vaikka hajaantuneita tietoja voidaan lukea, jokainen pirstale lasketaan yhdeksi raidaksi. Tällöin raitojen lukumäärä saattaa nousta 254:ään (vakiolevy) tai 2 047:ään (Hi-MD-tila), jolloin tallentaminen ei ole enää mahdollista., Jos haluat jatkaa tallennusta, poista tarpeettomia raitoja. Toistaminen Ongelma Levy ei toistu normaalisti. Levyn toisto ei ala ensimmäisestä raidasta. Syy ja ratkaisu Uudelleentoisto on valittuna., Palaa takaisin normaalitoistoon painamalla P-MODE REPEAT -painiketta (sivu 43). Toistotilaa on vaihdettu., Voit jatkaa normaalia toistoa siirtymällä päätoistotilaan tai alitoistotilaan (sivu 43). Levyn toistaminen keskeytyi ennen viimeistä raitaa., Jatka toistamista painamalla kauko-ohjaimen jog-valitsinta (NX ENTER) tai tallentimen 5-asentoista ohjauspainiketta (NENT) vähintään 2 sekuntia. 81

82 Ongelma Toistoääni hyppii. Äänessä on paljon staattisuutta. Tallennetun raidan äänenvoimakkuus on liian alhainen. Äänenvoimakkuutta ei voi säätää suuremmaksi. Kuulokkeista tai nappikuulokkeista ei kuulu ääntä. Virtuaalinen surroundääni tai kuusialueinen taajuuskorjain ei toimi, tai toistossa kuuluu kohinaa. Ulkoisen kaiuttimen tai vahvistimen äänenvoimakkuus on alhainen (analogisella kytkennällä). Kuulokkeiden/ nappikuulokkeiden äänenvoimakkuus on liian suuri. Levyä ei voida toistaa toisella laitteella. Syy ja ratkaisu Tallennin on asetettu paikkaan, jossa se altistuu jatkuvalle tärinälle., Aseta tallennin vakaalle alustalle. Erittäin lyhyt raita saattaa aiheuttaa äänen hyppimisen., Vältä lyhyiden raitojen luomista. Television tai muun vastaavan laitteen magneettisuus saattaa häiritä laitteen toimintaa., Siirrä tallennin kauemmas magneettisia häiriöitä aiheuttavasta laitteesta. Raita on tallennettu analogisesti (digitaalisessa tallennuksessa laite säätää tallennuksen äänenvoimakkuuden automaattisesti samaksi kuin äänilähteessä). Olet ehkä voinut myös käyttää tallennuksessa liitäntäjohtoa, jossa on vaimennin., Käytä liitäntäjohtoa, jossa ei ole vaimenninta. Tallennuksen äänenvoimakkuus oli liian alhainen., Säädä tallennuksen äänenvoimakkuutta manuaalisesti tallennuksen aikana (sivu 37). Kuuloa suojaava AVLS-toiminto on käytössä., Poista AVLS-toiminto käytöstä (sivu 65). Kuulokkeiden liitinpistoke ei ole kunnolla kiinni., Paina kuulokkeiden liitinpistoke kunnolla kiinni kaukoohjaimeen. Kytke kauko-ohjaimen liitinpistoke kunnolla i/ LINE OUT -liittimeen. Liitinpistoke on likaantunut., Puhdista liitinpistoke. Äänilähtöasetukseksi Audio Out on valittu Line Out (linjalähtö)., Valitse asetukseksi Headphone (sivu 51). Äänilähtöasetukseksi Audio Out on valittu Headphone (linjalähtö)., Valitse asetukseksi Line Out (sivu 51). Äänilähtöasetukseksi Audio Out on valittu Line Out (linjalähtö)., Valitse asetukseksi Headphone (sivu 51). Laite ei tue Hi-MD-tilaa., Hi-MD-tilaa käyttäviä levyjä voi toistaa vain Hi-MD-tilaa tukevissa laitteissa. 82

83 Ongelma Tallennin siirtyy seuraavaan tai edelliseen ryhmään (tai ohittaa useita raitoja eteen- tai taaksepäin), kun painat 5-asentoista ohjauspainiketta suuntaan. tai >. Muokattujen raitojen äänenlaatu saattaa kuulostaa normaalia heikommalta etsintätoiminnon aikana. Oikean kanavan ääntä ei kuulu, kun toistan kasettisoittimesta tai vahvistimen kautta tallennettua raitaa tai kun kuuntelen ääntä kasettisoittimesta tai vahvistimesta. Muokkaaminen Syy ja ratkaisu Painoit GROUP sen jälkeen, kun painoit 5-asentoista ohjauspainiketta suuntaan. tai >., Tallennin palaa normaalitilaan, jos mitään toimintoa ei käytetä viiden sekunnin kuluessa. Tämä ongelma johtuu MiniDisc-järjestelmän rajoituksesta. Tietojen pirstoutuminen saattaa aiheuttaa äänenlaadun heikkenemistä etsinnän aikana, koska raitoja toistetaan nopeammin kuin normaalissa toistossa. Oikean kanavan ääntä ei kuulu, jos kasettisoitin tai vahvistin on kytketty tallentimeen monojohdolla., Varmista, että käytät stereoliitäntäjohtoa. Jos tallentimeen kytketty laite on monolaite, oikean kanavan ääntä ei kuulu joka tapauksessa, vaikka käytät stereoliitäntäjohtoa. Ongelma Kansi ei aukea. Muokkausta ei voida tehdä. Muuta kuin äänidataa ei voi poistaa. Syy ja ratkaisu Virtalähde on kytketty irti kesken tallennusta tai muokkausta, tai paristosta tai akusta on loppunut virta., Kytke virtalähde uudelleen tallentimeen tai vaihda laitteeseen uusi paristo tai lataa akku. Virtalähde on kytketty irti, tai muokkauksen aikana on esiintynyt sähkökatkos., Virtakatkokseen mennessä tehdyt muokkaukset eivät ole tallentuneet levylle. Tee muokkaustoiminnot uudelleen. Poistotoiminnolla voi poistaa vain äänidataa., Tarkista levyn sisältö liittämällä tallennin tietokoneeseen. Jos sisällön voi poistaa, suorita alustus (sivu 64). 83

84 Ongelma Raitoja ei voi yhdistää. Levyä ei voida muokata toisella laitteella. Syy ja ratkaisu Tämä ongelma johtuu MD-levyn rajoituksesta. Kun raitojen tiedot ovat pirstoutuneet ja raidat ovat lyhyitä*, raitoja ei välttämättä voi yhdistää. * Seuraavan pituisia raitoja ei välttämättä voi yhdistää. Hi-MD-tila Linear PCM stereo: alle 9 sekuntia Hi-SP stereo: alle 8 sekuntia Hi-LP stereo: alle 32 sekuntia MD-tila SP stereo: alle 12 sekuntia LP2 stereo/mono: alle 24 sekuntia LP4 stereo: alle 48 sekuntia Eri tallennustiloissa tallennettuja raitoja ei voida yhdistää, kuten stereo- ja monotiloissa tallennettuja raitoja, eikä myöskään digitaalisen ja analogisen liitännän kautta tallennettuja raitoja. Laite ei tue MDLP- tai Hi-MD-tilaa., Käytä muokkaamiseen laitetta, joka tukee MDLP- tai Hi-MDtilaa. Ryhmätoiminnon käyttäminen Ongelma Ryhmätoiminto ei toimi. Raitaa ei voida tallentaa uuteen ryhmään. Uutta ryhmää ei voida luoda. Syy ja ratkaisu Tallentimessa on levy, jossa ei ole ryhmäasetuksia, ja olet yrittänyt avata jonkin ryhmätoimintoihin liittyvän valikon., Laita tallentimeen levy, jossa on ryhmäasetuksia. Tämä ongelma johtuu MD-levyn rajoituksista (vain MD-tilassa). Ryhmätiedot on tallennettu sille alueelle, jolle levyn nimi on tallennettu. Levyn nimi ja raitojen nimet on tallennettu samalle alueelle, johon mahtuu korkeintaan noin merkkiä. Jos merkkien kokonaismäärä ylittää tämän luvun, uutta ryhmää ei voida luoda, vaikka ryhmätila olisi käytössä. Tällöin ei voida myöskään määrittää ryhmäasetuksia. Tietokoneliitäntä Ongelma Tietokone ei tunnista tallenninta. Syy ja ratkaisu USB-kaapelia ei ole kiinnitetty kunnolla., Liitä USB-kaapeli kunnolla tallentimeen ja tietokoneeseen. Liitäntä muodostetaan USB-keskittimen kautta., Kytke USB-kaapeli suoraan tietokoneen USB-porttiin. Verkkoyhteys ei toimi., Irrota USB-kaapeli, odota vähintään kaksi sekuntia ja kytke se sitten uudelleen. Jos tietokone ei vieläkään tunnista tallenninta, irrota USB-kaapeli, käynnistä tietokone uudelleen ja kytke USB-kaapeli uudelleen. 84

85 Ongelma Vaikka tietokone tunnistaa tallentimen, se ei toimi normaalisti. Tallenninta ei voi käyttää tallennusvälineenä. Tietokoneesta siirretyn raidan toistoaika eroaa tietokoneen näytössä näkyvästä toistoajasta. Et voi siirtää tietokoneesta äänidataa, jonka pituus vastaa levyllä jäljellä olevaa tallennusaikaa. Levyn koko tietokoneessa ei vastaa levyyn merkittyjä levykokotietoja. Et voi käyttää tallenninta (teksti PC MD tulee näkyviin). Kansi ei aukea. Muut Syy ja ratkaisu Liitäntä muodostetaan USB-keskittimen kautta., Kytke USB-kaapeli suoraan tietokoneen USB-porttiin. Tallennin on asetettu paikkaan, jossa se altistuu tärinälle., Aseta tallennin vakaalle alustalle. SonicStage- tai MD Simple Burner -ohjelmisto on käytössä., Sulje SonicStage- tai MD Simple Burner -ohjelmisto. Tallentimeen on asetettu vakiolevy., Aseta laitteeseen Hi-MD-levy. Vain Hi-MD-levyjä voi käyttää tallennusvälineinä. Tämä johtuu tallentimen ja tietokoneen laskentatapojen eroista. Levyn vähimmäistallennusaika on normaalisti 2 sekuntia stereotilassa, 4 sekuntia LP2-stereotilassa ja 8 sekuntia LP4- stereotilassa. Kun siirrät raitoja tietokoneesta, tallennin tarvitsee 2 sekunnin (tai 4 tai 8 sekunnin) tilan yhtä raitaa varten, vaikka raidan kesto olisikin alle kaksi (tai 4 tai 8) sekuntia. Tallennin lisää myös 2 sekunnin (tai 4 tai 8 sekunnin) mittaisen tyhjän tilan raitojen väliin siirron aikana. Tästä syystä tallennin tarvitsee jokaista raitaa kohti 6 sekuntia (tai 12 tai 24 sekuntia) lisäaikaa. Tämä vähentää pisintä tallennusaikaa 6 sekuntia raitaa kohti (tai 12 tai 24 sekuntia) siirron aikana (vain MD-tilassa). Syynä ovat binaarijärjestelmän ja kymmenjärjestelmän erot. Tietokoneessa levykoko näkyy binaarijärjestelmän mukaisesti, kun se levyllä ja muissa tallennusvälineissä näkyy kymmenjärjestelmän mukaisesti. Jos haluat lisätietoja levyjen kokoluokista, katso sivu 74. Et voi käyttää tallenninta, kun se on kytkettynä tietokoneeseen. Kansi ei aukea, jos irrotat USB-kaapelin tietojen siirron, tallennuksen tai tietokoneessa tehtävän muokkaustoimen aikana samalla, kun akku on irti tai tyhjä., Kytke USB-kaapeli uudelleen tai aseta täyteen ladattu akku tallentimeen. Paina x. Ongelma Kauko-ohjaimen näyttöruutuun tulee teksti Simple/ Advanced. (Tallentimen näyttöruutuun tulee teksti Simple.) Syy ja ratkaisu Olet yrittänyt tehdä valikkotoiminnon ensimmäisen kerran tallentimen oston jälkeen (painamalla kauko-ohjaimen jogvalitsinta vähintään 2 sekuntia tai valitsemalla tallentimesta MENU)., Määritä valikkotila (sivu 65). 85

86 Ongelma Jotkin valikkokohteet eivät tule näkyviin. Tallennin ei toimi tai toimii huonosti. Kello ei toimi oikein, kellonaika ei näy näytössä, tai tallennuspäivämäärä ja - aika eivät tallentuneet tallennuksen aikana. Näyttö ei ole normaali. Syy ja ratkaisu Menu Mode -asetus on Simple., Jos haluat tuoda kaikki valikkokohteet näkyviin, valitse Menu Mode -asetukseksi Advanced. Ladattavaa akkua ei ole ladattu., Lataa akku. Äänenvoimakkuus on alhainen., Suurenna äänenvoimakkuutta. Laitteessa ei ole levyä., Aseta tallentimeen tallennettu levy. HOLD-toiminto on päällä ( HOLD -merkintä tulee näyttöön, kun painat tallentimen toimintopainiketta)., Poista HOLD-toiminto käytöstä liu'uttamalla tallentimen HOLD-kytkintä nuolen vastakkaiseen suuntaan (sivut 12, 16). Kansi ei ole kunnolla kiinni., Paina kansi kiinni siten, että kuulet naksahduksen. Avaa kansi liu'uttamalla OPEN-liukukytkintä. Tallentimen sisään on tiivistynyt kosteutta., Poista levy ja jätä tallennin lämpimään paikkaan useaksi tunniksi, kunnes kosteus haihtuu. Verkkolaitetta ei ole kytketty kunnolla tallentimeen., Liitä verkkolaite kunnolla pöytälaturin DC IN 6V -liittimeen. Akku on heikko (LOW BATTERY vilkkuu, tai näyttöön ei tule mitään)., Lataa akku tai käytä verkkolaitetta. Levy on vahingoittunut tai ei sisällä oikeanlaista tallennus- tai muokkausmateriaalia., Aseta levy uudelleen tallentimeen. Tallenna levy uudelleen. Jos näyttöön tulee edelleen virheilmoitus, käytä toista levyä. Järjestelmässä on sisäinen toimintahäiriö. Tallennin on altistunut käytön aikana mekaaniselle iskulle, staattiselle sähkölle, salaman aiheuttamalle jännitepiikille tms., Käynnistä laite uudelleen seuraavasti: 1 Irrota kaikki virtalähteet ja USB-kaapeli. 2 Anna tallentimen olla ilman virtalähdettä noin 30 sekunnin ajan. 3 Kytke virtalähde. Akku tyhjenee täysin., Lataa akku ja aseta kellonaika uudelleen. Kellonaikaa ei ole asetettu., Aseta kellonaika (sivu 70). Päivämäärä ja kellonaika eivät tallennu raidoille, jotka siirretään tietokoneesta. Tallennin on irrotettu virtalähteestä., Odota hetki tai irrota virtalähde ja kytke se uudelleen tallentimeen ja paina sitten mitä tahansa toimintopainiketta. 86

87 Ongelma Verkkolaitetta käytettäessä näyttöikkuna näkyy hieman valaistuna silloinkin, kun tallentavaa soitinta ei käytetä. Tyhjän 60/74/80- minuuttisen vakiolevyn toimintatila poikkeaa alustuksen jälkeisestä tai SonicStageohjelmistosta valitusta tilasta. Syy ja ratkaisu Näyttöikkuna kirkastuu, kun uudelleenladattavan akun varaus on noin 80 %. Näyttö näkyy kirkkaana, kunnes akun varaus on täydet 100 %. Kun käytät tyhjää 60/74/80-minuuttista vakiolevyä, laite käyttää Disc Mode -valikossa määritettyä toimintatilaa., Voit vaihtaa toimintatilan Disc Mode -valikosta. 87

88 Virheilmoitukset Oheisessa taulukossa on tietoja kauko-ohjaimen näytössä vilkkuvista virheilmoituksista. Viesti AVLS NO VOLUME OPERATION BLANKDISC BUSY WAIT A MOMENT CANNOT EDIT CANNOT OPERATE CANNOT RECORD OR PLAY CANNOT SET CHARGE 5 C 35 C 41F 95F Charging DATA SAVE Merkitys ja ratkaisu AVLS-asetukseksi on valittu AVLS On (käytössä), eikä äänenvoimakkuutta voida suurentaa., Valitse AVLS-asetukseksi AVLS Off (sivu 65). Laitteeseen on asetettu tyhjä levy. Tallennin käsittelee levytietoja. Olet yrittänyt käyttää tallenninta sen käsitellessä tallennettua tietoa., Odota, kunnes virheilmoitus poistuu näytöstä. (Joissakin harvinaisissa tapauksissa tämä saattaa kestää muutamia minuutteja.) Valitsit tallennuksen aikana toiminnon Group Set, GroupRelease, Move tai Erase. Yritit poistaa raitamerkin ensimmäisen raidan tai ryhmän alusta. Yritit poistaa raitamerkin yhdistääksesi kaksi raitaa, joita tallennin ei voi yhdistää (esimerkiksi stereo- ja monotilassa tallennetut raidat). Yritit tallentaa raitamerkin päälle. Nimi, jota yritit muuttaa, sisältää merkkejä, joita laite ei tunnista., Nimiä ei voi muuttaa, jos ne sisältävät merkkejä, joita ei voi syöttää tallentimeen. Yritit painaa X- tai T MARK -painiketta tahdistetun tallennuksen aikana. Toistettavaa äänidataa ei löydy. Äänidata tai levyn hallintatiedosto on vaurioitunut., Tyhjennä koko levy (sivu 60) tai suorita alustus (sivu 64). Yritit ottaa ajanmerkitsemisen käyttöön tahdistetussa äänityksessä. Valitsit REC Volume -asetuksen, kun tallennusta ei oltu keskeytetty., Aseta REC Volume, kun tallennus on keskeytetty. Yritit valita jonkin seuraavista asetuksista tallennuksen aikana: levymuisti nopeuden säätö toistotila tallennustila tallennusäänenvoimakkuus ryhmätallennustoiminto Group REC. Yritit ladata akkua paikassa, jonka lämpötila ei ole sallituissa rajoissa., Lataa akku lämpötilassa +5 C -+35 C. Akkua ladataan. Tallennin kirjoittaa tietoja, kuten tallennettua dataa tai muokkaustietoja, järjestelmätiedostoon., Odota, kunnes viesti häviää näytöstä. 88

89 Viesti DC IN TOO HIGH DISC FULL D-L READY EJECT DISC OK End ERROR ERROR XX FORMAT ERROR DISC GROUP FULL HOLD IN MENU MEMORY OVER NAVI (tallentimessa) NO BATTERY NO BOOKMARKED TRACK Merkitys ja ratkaisu Virtalähteen jännite on liian suuri (vakiovarusteisiin kuuluvaa verkkolaitetta tai suositeltua auton akkujohtoa ei ole käytetty)., Käytä vakiovarusteisiin kuuluvaa verkkolaitetta tai suositeltua auton akkujohtoa. Tallennus ei välttämättä onnistu, jos levyllä on alle 48 sekuntia vapaata tallennusaikaa., Vaihda levy. MD Simple Burner on nyt valmis tallentamaan CD-äänilevyn tallentimessa olevalle levylle helppokäyttötilaa käyttäen. (Katso kohtaa Ohjelmiston käyttö.) Tallennin on katkaissut yhteyden tietokoneeseen. Levyn voi poistaa tallentimesta turvallisesti ja USB-kaapelin voi irrottaa. Levy on loppunut kesken toiston tai >-painikkeen painamisen. Järjestelmässä on sisäinen toimintahäiriö., Yritä toimintoa uudelleen toistamalla vaiheet 1-3 kohdasta sivu 86. Järjestelmässä on sisäinen toimintahäiriö., Yritä toimintoa uudelleen toistamalla vaiheet 1-3 kohdasta sivu 86. Jos viesti tulee näyttöön uudelleen, ota yhteyttä lähimpään Sonyjälleenmyyjään. Tallentimeen on asetettu levy, jota laite ei tue. Tietokoneessa alustettu levy on asetettu laitteeseen., Aseta laitteeseen normaali MD-levy tai Hi-MD-levy., Kun alustat levyn tietokoneessa, muista käyttää SonicStageohjelmistoa. Yritit luoda 256, ryhmän Hi-MD-levylle tai 100, ryhmän vakiolevylle., Voit luoda levylle korkeintaan 255 ryhmää (Hi-MD-levy) tai 99 ryhmää (vakiolevy). Huolehdi siitä, että ryhmien lukumäärä on enintään 255 tai 99. Tallennin on lukittu., Avaa lukitus liu'uttamalla HOLD-kytkintä nuolen vastaiseen suuntaan (sivu 16). Painoit kauko-ohjaimen painiketta samalla, kun valitsit valikon tallentimesta. Painoit tallentimen painiketta samalla, kun valitsit valikon kaukoohjaimesta. Yritit tallentaa paikassa, jossa tallennin altistuu jatkuvalle tärinälle., Aseta tallennin vakaalle alustalle ja aloita tallentaminen uudelleen. Painoit tallentimen painiketta samalla, kun valitsit päätoistotilan kaukoohjaimesta. Yritit ladata akkua, jota ei voi ladata., Aseta ladattava akku laturiin ja aloita lataus uudelleen. Valitsit kirjanmerkkitoiston lisäämättä levylle kirjanmerkkejä., Lisää kirjanmerkit (sivu 45). 89

90 Viesti NO DIGITAL COPY NO DISC NO DISC MEMORY NO GROUP NO INPUT SIGNAL NO NAME NON GROUPED TRACK NO OPERATE NO TITLE NO TRACK NO TRACK IS SELECTED P/B ONLY DISC PC MD (tallentimessa) PROTECTED DISC Merkitys ja ratkaisu Yritit kopioida levyä, joka on suojattu Serial Copy Management - järjestelmällä. Et voi kopioida digitaalisesti tallennetusta lähteestä käyttämällä digitaalista liitäntää., Käytä sen sijaan analogista liitäntää (sivu 35). Yritit toistaa tai tallentaa, vaikka tallentimessa ei ole levyä., Aseta MD-levy tallentimeen. Yritit poistaa asetuksen levyn levymuistista, vaikka levyllä ei ole levymuistiasetuksia (sivu 67). Valitsit ryhmäpoistotoiminnon Group Erase, vaikka levyllä ei ole ryhmäasetuksia., Et voi poistaa ryhmiä levyltä, jolla ei ole ryhmiä. Yritit vapauttaa ryhmäasetuksen levyltä, jolla ei ole ryhmiä., Aseta soittimeen levy, jossa on ryhmäasetuksia. Tallennin ei tunnistanut digitaalisia tulosignaaleja., Varmista, että lähde on kytketty kunnolla tallentimeen (sivu 18). Yritit valita Artist -asetuksen päätoistotilassa levyllä, jolla ei ole artistin nimitietoja. Yritit valita hakuasetukseksi by Artist levyllä, jolla ei ole artistin nimitietoja. Valitsit ryhmätoiminnon Group Move tai Group Erase tai yritit nimetä ryhmän, kun tallennin oli pysäytystilassa tai toisti raitaa, joka ei kuulu ryhmään., Valitse raita, joka kuuluu muokattavaan ryhmään, ja valitse muokkaustoiminto uudelleen. Yritit käyttää ryhmänvaihtotoimintoa samalla, kun ohjelmoit raitaa kauko-ohjaimella. Yritit valita Album -asetuksen päätoistotilassa levyllä, jolla ei ole albumin nimitietoja. Yritit valita hakuasetukseksi by Album levyllä, jolla ei ole albumin nimitietoja. Yritit toistaa levyn, jolle ei ole tallennettu raitoja., Aseta tallentimeen tallennettu levy. Valitsit Track Move tai Track Erase tai yritit nimetä raidan valitsematta raitaa ensin., Valitse haluamasi raita ja tee muokkaus uudelleen. Yritit tallentaa tai muokata esimasteroitua eli valmista levyä, jota voidaan vain toistaa (P/B tulee sanasta playback eli toisto)., Aseta tallentimeen tallennettava levy. Tallennin on liitetty tietokoneeseen. Yritit tallentaa levylle tai muokata MD-levyä, jonka kieleke on tallennussuojausasennossa., Liu'uta kieleke takaisin (sivu 76). 90

91 Viesti PUSH STOP BUTTON READ ERROR REC ERROR SYSTEM FILE WRITING TEMP OVER REC STOP TITLE FULL TOC DATA ERROR TRACK FULL TRK FROM PC NO EDIT Merkitys ja ratkaisu Yritit avata kannen liu'uttamalla OPEN-kytkintä, kun tallennin oli tallentamassa levytietoja ja se oli kytkettynä tietokoneeseen USBkaapelilla., Toimen voi tehdä vain x-painikkeen painamisen jälkeen, ja kun teksti SYSTEM FILE WRITING on poistunut näytöstä. Tallennin ei pysty lukemaan levyn tietoja kunnolla., Aseta levy uudelleen tallentimeen. Tallennus ei onnistunut oikein., Sijoita tallennin paikkaan, jossa se ei altistu tärinälle, ja tallenna uudelleen. Levyssä on öljykalvo tai sormenjälkiä, se on naarmuuntunut tai se ei ole standardilevy., Yritä tallentaa toiselle levylle. Tallennin tallentaa parhaillaan tietoja (raidan aloitus- ja lopetuskohtaa) muistista levylle., Odota, kunnes toimenpide on päättynyt. Älä altista tallenninta iskuille äläkä katkaise laitteen virransaantia. Tallennin on ylikuumentunut., Anna tallentimen jäähtyä. Olet yrittänyt syöttää nimen, jossa on sallittua enemmän merkkejä. Euroopan, Pohjois-Amerikan ja Australian mallit: Yli 200 merkkiä nimen, ryhmän tai levyn nimessä. Aasian ja Afrikan mallit sekä Tourist-mallit: Yli 100 merkkiä (Hi-MD-tilassa) tai 200 merkkiä (MD-tilassa) nimen, ryhmän tai levyn nimessä. Olet yrittänyt syöttää levyyn sallittua enemmän merkkejä. Euroopan, Pohjois-Amerikan ja Australian mallit: Levyn nimissä yhteensä enemmän kuin noin merkkiä (Hi-MDtilassa) tai merkkiä (MD-tilassa). Aasian ja Afrikan mallit sekä Tourist-mallit: Levyn nimissä yhteensä enemmän kuin noin merkkiä (Hi-MDtilassa) tai merkkiä (MD-tilassa). Tallennin ei pysty lukemaan levyn tietoja kunnolla., Aseta laitteeseen toinen levy., Jos voit tyhjentää koko levyn, tee se (sivu 60). Olet yrittänyt tallentaa levylle yli raitaa Hi-MD-tilassa tai yli 254 raitaa MD-tilassa., Poista tarpeettomia raitoja (sivu 60). Yritit yhdistää tai jakaa tietokoneesta siirrettyjä raitoja., Siirrettyjä raitoja ei voi yhdistää eikä jakaa. Yritit yhdistää tai jakaa raitoja, jotka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmistolla., Raitoja, jotka on tallennettu Hi-MD-tilassa MD Simple Burner - ohjelmistolla, ei voi yhdistää tai jakaa. 91

92 Viesti TRK FROM PC NO REC Merkitys ja ratkaisu Olet yrittänyt tallentaa tietokoneesta siirretyn suojatun raidan päälle. Olet yrittänyt tallentaa sellaisen raidan päälle, joka on tallennettu Hi- MD-tilassa MD Simple Burner -ohjelmistolla., Et voi tallentaa uutta materiaalia suojatun raidan keskelle tai sellaisen raidan keskelle, joka on tallennettu Hi-MD-tilassa MD Simple Burner -ohjelmistolla. 92

93 Selitykset Tietoja Hi-MD-formaatista Hi-MD on uusi MiniDisc-formaatti. Uutta ATRAC3plus-äänenpakkaustekniikkaa hyödyntävä Hi-MD on uusi tallennusformaatti, jonka tallennusaika on pidempi kuin tavallisten MD-levyjen. Hi-MD-levyille voi tallentaa äänen lisäksi myös muuta tietokonesisältöä, kuten tekstiä ja kuvia. Lisätietoja Hi-MD-formaatista on laitteen mukana toimitetussa Mitä voit tehdä Hi-MD Walkman - soittimellasi -lehtisessä. Tietoja ATRAC3plus-formaatista ATRAC3plus on parannettu versio ATRAC3-formaatista. Kun ATRAC3 (käytetään LP2- ja LP4-tilassa) saavuttaa kymmenkertaisen pakkaussuhteen CD-levyyn verrattuna, ATRAC3plus (käytetään Hi-SP- ja Hi-LP-tilassa) saavuttaa 20-kertaisen pakkaussuhteen, eikä äänenlaatu heikkene lainkaan. Hi-MD-tila ja MD-tila Tässä tallentimessa on kaksi toimintatilaa ( Hi-MD-tila ja MD-tila ), jotka laite tunnistaa automaattisesti, kun levy asetetaan tallentimeen. Jos asetat tallentimeen tyhjän levyn, voit valita kumman tahansa toimintatilan tallennusta varten (paitsi jos käytössä on Hi-MD-levy, joka tukee vain Hi-MD-tilaa). Kun käytät tyhjää levyä, valitse Disc Mode -asetukseksi joko Hi-MD tai MD. Tietoja Linear PCM -formaatista Linear PCM on digitaalinen, pakkaamaton äänenkoodausjärjestelmä. Tässä tilassa tehtyjen tallennusten äänenlaatu vastaa CD-levyjen tasoa. Mitä tarkoittaa äänetön? Äänetön kuvaa tallentimen tilaa, jossa tulojännite on noin 4,8 mv käytettäessä analogista tulosignaalia tai äänenvoimakkuus alle 89 db käytettäessä digitaalista tulosignaalia optisen (digitaalisen) liitännän kautta (kun 0 db on täysi bitti tämä on MD-levyn suurin mahdollinen tallennuksen äänenvoimakkuus). Tietoja järjestelmätiedostosta ( System File ) Järjestelmätiedostoa käytetään muiden kuin äänitiedostojen tallentamiseen. Tällaisia tietoja ovat esimerkiksi raitojen numerot. Jos MiniDisciä verrataan kirjaan, järjestelmätiedostoa voisi verrata kirjan sisällysluetteloon. Tallennin kirjoittaa järjestelmätiedoston uudelleen aina, kun käyttäjä esimerkiksi tallentaa äänidataa, lisää tai poistaa raitamerkkejä tai siirtää raitoja. (Näyttöön tulee teksti SYSTEM FILE WRITING, kun tallennin kirjoittaa järjestelmätiedostoa.) Kun tallennin kirjoittaa levytietoja, älä siirrä tai heiluta sitä tai irrota sitä virtalähteestä. Muuten tiedot voidaan tallentaa väärin, tai levyn sisältöä voi hävitä. 93

94 Levyjen tallennusajat Kun levyä käytetään Hi-MD-tilassa Tallentimella tallennettaessa Tallentimen tallennustila PCM Hi-SP Hi-LP Siirrettäessä tietokoneesta Pakkauksen hallinta/ bittinopeus Linear PCM/ 1,4 Mbps ATRAC3plus/ 256 kbps ATRAC3plus/ 64 kbps Pakkauksen hallinta/ bittinopeus Linear PCM/1,4 Mbps ATRAC3plus/256 kbps 1) Arvioitu aika 2) Kun siirrät viiden minuutin raitoja 1Gt:n Hi- MD-levy 1 tunti 34 minuuttia 7 tuntia 55 minuuttia Tallennusaika 1) 80 minuutin vakiolevy 74 minuutin vakiolevy 60 minuutin vakiolevy 28 minuuttia 26 minuuttia 21 minuuttia 2 tuntia 20 minuuttia 34 tuntia 10 tuntia 10 minuuttia 1Gt:n Hi- MD-levy 1 tunti 34 minuuttia 7 tuntia 55 minuuttia 2 tuntia 10 minuuttia 9 tuntia 25 minuuttia Tallennusaika 1)2) 80 minuutin vakiolevy 74 minuutin vakiolevy 1 tunti 45 minuuttia 7 tuntia 40 minuuttia 60 minuutin vakiolevy 28 minuuttia 26 minuuttia 21 minuuttia 2 tuntia 20 minuuttia ATRAC3plus/64 kbps 34 tuntia 10 tuntia 10 minuuttia ATRAC3plus/48 kbps 45 tuntia 13 tuntia 30 minuuttia ATRAC3/132 kbps ATRAC3/105 kbps ATRAC3/66 kbps 16 tuntia 30 minuuttia 20 tuntia 50 minuuttia 32 tuntia 50 minuuttia 4 tuntia 50 minuuttia 6 tuntia 10 minuuttia 9 tuntia 50 minuuttia 2 tuntia 10 minuuttia 9 tuntia 25 minuuttia 12 tuntia 30 minuuttia 4 tuntia 30 minuuttia 5 tuntia 40 minuuttia 1 tunti 45 minuuttia 7 tuntia 40 minuuttia 10 tuntia 10 minuuttia 3 tuntia 40 minuuttia 4 tuntia 40 minuuttia 9 tuntia 7 tuntia 20 minuuttia 94

95 Kun levyä käytetään MD-tilassa Tallentimella tallennettaessa Tallennusaika 1) Tallentimen tallennustila Pakkauksen hallinta/ bittinopeus 1) Arvioitu aika 2) Kun siirrät viiden minuutin raitoja 80 minuutin vakiolevy 74 minuutin vakiolevy 60 minuutin vakiolevy SP ATRAC/292 kbps 80 minuuttia 74 minuuttia 60 minuuttia LP2 ATRAC3/ 2 tuntia 2 tuntia 2 tuntia 132 kbps 40 minuuttia 28 minuuttia LP4 ATRAC3/66 kbps 5 tuntia 20 minuuttia MONO (mono) Mono 2 tuntia 40 minuuttia 4 tuntia 56 minuuttia 2 tuntia 28 minuuttia 4 tuntia 2 tuntia Siirrettäessä tietokoneesta Tallennusaika 1)2) Pakkauksen hallinta/bittinopeus 80 minuutin 74 minuutin 60 minuutin vakiolevy vakiolevy vakiolevy ATRAC (stereo)/292 kbps 80 minuuttia 74 minuuttia 60 minuuttia ATRAC3/132, 105 kbps ATRAC3/66 kbps 2 tuntia 40 minuuttia 5 tuntia 20 minuuttia 2 tuntia 28 minuuttia 4 tuntia 56 minuuttia 2 tuntia 4 tuntia 95

96 Huomautus digitaalisesta tallentamisesta Tämä tallennin käyttää Serial Copy Management -suojausjärjestelmää, joka sallii ainoastaan ensimmäisen vaiheen digitaalisten kopioiden tekemisen esimasteroidusta valmiista materiaalista. Voit tehdä kopioita itse tallennetuista levyistä vain käyttämällä analogisia lähtöliitäntöjä. Esimasteroidut eli valmiit tallenteet, kuten CD- tai MD-levyt Mikrofoni, levysoitin, viritin, jne. (analogisilla lähtöliitännöillä). Digitaalinen tallennus Analoginen tallennus Itse tallennettu levy Itse tallennettu levy Ei digitaalista tallennusta Tallennettava levy Digitaalinen tallennus Tallennettava Ei levy digitaalista tallennusta Tallennettava levy Tietokoneesta siirrettyjen raitojen muokkausrajoitukset Tämä laite on suunniteltu siten, että muokkaustoiminnot (kuten raitamerkkien lisääminen ja poistaminen) eivät onnistu sellaisilla raidoilla, jotka on siirretty tietokoneesta. Tämä siksi, että tietokoneesta siirretyt raidat voitaisiin siirtää takaisin tietokoneeseen. Jos haluat muokata näitä raitoja, siirrä ne takaisin tietokoneeseen ja muokkaa niitä tietokoneella. DSP-signaalinkäsittelyn TYPE-S ATRAC/ATRAC3-koodausta varten Tässä tallentimessa käytetään DSP TYPE-S -koodausta, joka on Sonyn digitaalisilla signaaliprosessoreilla (DSP) varustettujen MiniDisc-laitteiden standardi. Tällä menetelmällä saadaan erinomainen äänenlaatu, kun tallentimella tallennetaan raitoja MDLP-tilassa. Tallennin on myös DSP TYPE-R -yhteensopiva, joten sen äänentoisto on laadukas myös tallennettaessa tai toistettaessa raitoja SP-tilassa eli normaalissa stereotilassa. Äänen hyppimisen estäminen (G-PROTECTION) G-PROTECTION-toiminto on kehitetty tarjoamaan parempaa tärinänkestävyyttä kuin nykyisissä soittimissa. 96

97 Digitaalisen (optisen) ja analogisen (linjatasoisen) tulon erot Tämän laitteen tuloliitäntä toimii sekä digitaalisena että analogisena tuloliitäntänä. Kytke tallennin CD- tai kasettisoittimeen joko digitaalisen (optisen) tai analogisen tulon (linjatulon) kautta. Katso ohjeet digitaalisen (optisen) tulon kautta tallentamisesta kohdasta Levyn tallentaminen heti (sivu 18) ja analogisen (linjatasoisen) tulon kautta tallentamisesta kohdasta Tallentaminen televisiosta tai radiosta (analoginen tallentaminen) (sivu 35). Ero Digitaalinen (optinen) äänitulo Analoginen äänitulo (linjatulo) Liitettävä lähde Käytettävä johto Lähteestä tuleva signaali Raitamerkit 1) Tallennuksen äänenvoimakkuus Digitaalisella (optisella) lähtöliittimellä varustetut laitteet (CD-soitin, DVD-laite jne.) Optinen johto, jossa on optinen liitin tai optinen miniliitin (sivu 18) Digitaalinen Merkitään (kopioidaan) automaattisesti: samoihin kohtiin kuin lähteessä (jos lähde on CD- tai MD-levy) jos tallennuksessa on yli 2 sekunnin äänetön (sivu 93) tai erittäin hiljainen jakso (jos lähde on muu kuin CD- tai MD-levy) kun tallennin on taukotilassa (tahdistetun tallennuksen aikana on vähintään kolmen sekunnin äänetön jakso). Sama kuin lähteessä. Voidaan myös säätää manuaalisesti (digitaalinen tallennetun äänenvoimakkuuden säätö) ( Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti, sivu 37). Analogisella (linjatasoisella) lähtöliittimellä varustetut laitteet (kasettisoitin, radio, levysoitin jne.) Linjajohto, jossa on 2 phonoliitintä tai stereominiliitin (sivu 35) Analoginen Vaikka tallentimeen on kytketty digitaalinen lähde (kuten CDsoitin), tallentimeen lähetettävä signaali on analoginen. Merkitään automaattisesti: yli kahden sekunnin äänettömän (sivu 93) tai erittäin hiljaisen jakson jälkeen kun tallennus keskeytetään taukopainikkeella. Säädetään automaattisesti. Voidaan säätää myös manuaalisesti ( Tallennuksen äänenvoimakkuuden säätäminen manuaalisesti, sivu 37). 1) Voit poistaa tarpeettomat raitamerkit tallennuksen jälkeen Raitojen yhdistäminen (yhdistys), sivu 63). Huomautus Raitamerkit saattavat kopioitua väärin seuraavissa tapauksissa: kun tallennat joistakin digitaalista (optista) tuloa käyttävistä CD-soittimista tai monilevysoittimista kun lähde on satunnaistoistotilassa tai ohjelmoidun toiston tilassa käytettäessä digitaalista (optista) tuloa. Käytä lähteessä tällöin normaalia toistotilaa. kun tallennat digitaalisella äänellä lähetettyjä ohjelmia (esimerkiksi digitaalitelevisiosta) digitaalista (optista) äänituloa käyttäen. 97

98 Mitä voit tehdä MD Simple Burner/ SonicStage-ohjelmistolla Mitä voit tehdä MD Simple Burner -ohjelmistolla MD Simple Burner -ohjelmistolla voit tallentaa musiikkiraitoja tietokoneen CD-asemaan asetetulta ääni-cd-levyltä MD Walkman -laitteeseen niin, ettei raitoja tarvitse ensin tallentaa tietokoneeseen. MD Walkman Ääni-CD Mitä voit tehdä SonicStage-ohjelmistolla SonicStage-ohjelmistolla voit tuoda äänidataa tietokoneeseen esimerkiksi CD-levyiltä ja Internetistä ja siirtää tietokoneeseen tallennetun äänidatan MD-levylle. Ääni-CD MD Walkman Tuo Siirrä Internet MP3- ja WAV-muotoiset musiikkitiedostot 98

99 MD Walkman -laitteen perustoiminnot MD Simple Burner SonicStage Vaaditun järjestelmäympäristön varmistaminen (sivu 100) Ohjelmiston asentaminen tietokoneeseen (sivu 101) MD Walkman -laitteen kytkeminen tietokoneeseen (katso Tallentimen käyttö ) Musiikkiraitojen tallentaminen tietokoneen CD-asemaan asetetulta ääni-cdlevyltä (sivu 102) Äänidatan tuominen tietokoneeseen (sivu 106) MD Walkman -laitteen kytkeminen tietokoneeseen (katso Tallentimen käyttö ) Äänidatan siirtäminen tietokoneesta (sivu 108) Ohjelmiston käyttö MD-levyn kuunteleminen 99

100 Asentaminen 100 Vaaditun järjestelmäympäristön varmistaminen Järjestelmävaatimukset MD Walkmania ja SonicStage- / MD Simple Burner -ohjelmistoa voi käyttää vain seuraavassa järjestelmäympäristössä. Tietokone IBM PC/AT tai vastaava tietokone Prosessori: vähintään Pentium II 400 MHz (suositus on vähintään Pentium III 450 MHz). Kiintolevyaseman tila: vähintään 200 Mt (suositus on vähintään 1,5 Gt). (Tilan määrä riippuu Windowsin versiosta ja kiintolevylle tallennetuista musiikkitiedostoista.) RAM: vähintään 64 Mt (suositus on 128 Mt). Muut CD-asema (joka pystyy toistamaan digitaalisia tallenteita WDM-tekniikalla) Äänikortti USB-portti (joka tukee USB:tä [aiemmin USB 1.1]) Käyttöjärjestelmä Tehtaassa asennettu: Windows XP Media Center Edition 2004 / Windows XP Media Center Edition / Windows XP Professional / Windows XP Home Edition / Windows 2000 Professional / Windows Millennium Edition / Windows 98 Second Edition Näyttö Vähintään High Color -näyttö (16 bittiä), resoluutio vähintään pikseliä (suositus on vähintään pikseliä). Muut Internet-yhteys: Web-rekisteröintiä, EMD-palveluita ja CDDB:tä varten. Windows Media Player (vähintään versio 7.0) asennettuna WMAtiedostojen toistoa varten Seuraavat ympäristöt eivät tue tätä ohjelmistoa: Muut käyttöjärjestelmät Itse kootut tietokoneet tai käyttöjärjestelmät Ympäristö, joka on alkuperäisen valmistajan asentaman käyttöjärjestelmän päivitysversio Monen käyttöjärjestelmän ympäristö Monen näytön ympäristö Macintosh Huomautuksia Emme takaa, että ohjelmisto toimii täysin moitteettomasti kaikissa tietokoneissa, jotka täyttävät järjestelmävaatimukset. Windows XP- ja Windows 2000 Professional -käyttöjärjestelmän NTFS-formaattia voi käyttää vain perustehdasasetuksilla. Emme takaa, että ohjelmisto toimii täysin moitteettomasti kaikkien tietokoneiden järjestelmien keskeytys- tai lepotilatoimintoja käytettäessä. Windows 2000 Professionalin käyttäjät: asenna Service Pack 3 tai uudempi versio, ennen kuin käytät ohjelmistoa.

101 Ohjelmiston asentaminen tietokoneeseen Ennen ohjelmiston asentamista Sulje virustentorjuntaohjelmisto, sillä se käyttää yleensä paljon järjestelmäresursseja. Kun käytössä on MD Walkman, muista asentaa ohjelma toimitetulla CD-ROM-levyllä. Jos OpenMG Jukebox, SonicStage tai Net MD Simple Burner on jo asennettu, uusi ohjelma korvaa ohjelman edellisen version. Ohjelman uuteen versioon on lisätty uusia toimintoja, mutta myös vanhat toiminnot säilyvät. Jos SonicStage Premium tai SonicStage Simple Burner on jo asennettu, ohjelman aikaisempi versio säilyy uuden version rinnalla. Voit käyttää ohjelman aikaisemmalla versiolla rekisteröityjä musiikkitiedostoja myös sen jälkeen, kun SonicStage on asennettu. Musiikkidatasta kannattaa ottaa varmuuden vuoksi varmuuskopiot. Datan varmuuskopioinnista on lisätietoja kohdassa [Backing Up My Library] - [Backing Up Data to a Disk] SonicStage Help -ohjeessa. Jos MD Walkman on kytketty tietokoneeseen USB-kaapelilla, muista irrottaa USBkaapeli ennen ohjelmiston asentamista. 1 Kytke tietokone päälle ja käynnistä Windows. 2 Aseta vakiovarusteisiin kuuluva CD-ROM-levy tietokoneen CD-asemaan. Asennusohjelma käynnistyy automaattisesti, ja näyttöön tulee asennusikkuna. Asennusohjelma saattaa pyytää valitsemaan maan. Noudata tällöin näyttöön tulevia ohjeita. 3 Napsauta kohtaa [Install SonicStage and MD Simple Burner] ja noudata näyttöön tulevia ohjeita. Valitse [Install SonicStage and MD Simple Burner] Lue ohjeet huolellisesti. Joillain alueilla muut kuin [Install SonicStage and MD Simple Burner] -painike saattavat erota kuvassa näkyvistä painikkeista. Asennus kestää noin minuuttia. Asennusaika riippuu käyttöjärjestelmästä. Käynnistä kone uudelleen vasta, kun asennus on päättynyt. Onnistuiko ohjelmiston asentaminen? Jos asennuksen aikana esiintyi ongelmia, katso Vianmääritys (sivu 119). 101

102 MD Simple Burner -ohjeen käyttäminen Ennen MD Simple Burner -ohjelmiston käyttöä MD Simple Burner -ohjelmistolla voit tallentaa musiikkiraitoja tietokoneen CD-asemaan asetetulta ääni-cd-levyltä MD Walkman -laitteeseen. Ääni-CD-levyltä voi tallentaa kahdella eri tavalla. Helppokäyttötila (sivu 103) MD Walkman -laitteen toiminnoilla voit tallentaa koko CD-levyn tai pelkästään ensimmäisen raidan käynnistämättä MD Simple Burner -ohjelmistoa. Vakiotila (sivu 104) Voit käyttää tallentamiseen tietokoneen toimintoja käynnistämällä MD Simple Burner -ohjelmiston. Tällöin voit tallentaa koko CD-levyn tai vain valitut raidat. Huomautuksia MD Simple Burner -ohjelmiston kanssa voi käyttää vain CD-levyjä, joissa on -merkintä. Kopiosuojatut CD-levyt eivät välttämättä toimi normaalisti. Et voi tallentaa helppokäyttötilassa, kun MD Simple Burner -ohjelmisto on vakiotilassa tai kun OpenMG-ohjelmisto (esimerkiksi SonicStage tai OpenMG Jukebox) on käytössä. 102

103 Tallentaminen MD Walkman -toimintojen avulla (Helppokäyttötila) 1 Aseta MD Walkman -laitteeseen tallentava levy ja kytke MD Walkman tietokoneeseen. Lisätietoja kytkennöistä on luvussa Tallentimen käyttö. Älä kytke virtalähdettä tai USB-kaapelia, ennen kuin data on siirretty kokonaan. 2 Aseta tietokoneen CD-asemaan ääni-cd-levy, jonka haluat tallentaa. CDDB-rekisteröinti-ikkuna tulee näyttöön, kun käytät CDDB:tä ensimmäistä kertaa. Voit käyttää CDDB:tä, kun kytket tietokoneen Internetiin. 3 Paina ja liu'uta zrec-kytkintä MD Walkman laitteessa. Tallennus alkaa. CD-levyn kaikki raidat tallennetaan uutena ryhmänä. Tallennuksen lopettaminen Napsauta -painiketta tietokoneen näytössä. Kun ensimmäistä raitaa tallennetaan, voit pysäyttää tallennuksen painamalla x (pysäytys) -näppäintä MD Walkman -laitteessa. Tallennustilan asettaminen Ennen kuin aloitat tallentamisen, napsauta hiiren oikealla painikkeella tehtäväpalkin MD Simple Burner -kuvaketta ja valitse [recording mode]. Pelkästään ensimmäisen raidan tallentaminen Ennen kuin aloitat tallentamisen, napsauta hiiren oikealla painikkeella tehtäväpalkin MD Simple Burner -kuvaketta ja valitse [Recording settings] [Record 1st Track Only]. Tilan valitseminen, kun CDDB sisältää useita tietoja Napsauta hiiren oikealla painikkeella tehtäväpalkin MD Simple Burner -kuvaketta ja valitse [CDDB(r)] [Multiple Matches]. [User Selection]: Näyttöön tulee valintaikkuna. [No Resolve]: CD-tietoja ei ladata. [First Choice]: Ensimmäinen tieto ladataan. 103

104 Tallentaminen tietokoneen toiminnoilla (Vakiotila) Käynnistä MD Simple Burner valitsemalla [Start] [All Programs]* [MD Simple Burner] [MD Simple Burner]. [Programs], jos käyttöjärjestelmänä on Windows 2000 Professional / Windows Millennium Edition / Windows 98 Second Edition z Voit käynnistää MD Simple Burner -ohjelmiston myös seuraavasti: Kaksoisnapsauta tehtäväpalkin MD Simple Burner -kuvaketta tai napsauta kuvaketta hiiren kakkospainikkeella ja valitse [Show Standard Mode]. Kaksoisnapsauta MD Simple Burner -kuvaketta työpöydällä. CD-levyn kaikkien raitojen tallennusikkuna [REC/STOP] Napsauta tätä, kun haluat aloittaa CD-levyn kaikkien raitojen tallentamisen uutena ryhmänä. Valitse [Stop], kun haluat lopettaa tallentamisen. CD-kuvake CD-levyltä valittujen raitojen kokonaisaika MD -kuvake Levyn nimi (MD) Artistin nimi (CD) Albumin nimi (CD) [OPEN] Napsauta tätä, kun haluat avata sivulla 105 näkyvän näytön. MD-levyn jäljellä oleva tallennusaika Tallennustilan pudotusvalikko 104

105 Ääni-CD-levyn valittujen raitojen tallennusikkuna Raidan tiedot (CD) CD-levyltä valittujen Artistin nimi raitojen kokonaisaika [REC/ Albumin nimi STOP] [CONFIG] Tätä napsauttamalla voit - valita CD-ROM-aseman - tarkastaa MD Simple Burner -ohjelman versiotiedot - vahvistaa CDDB:ssä rekisteröidyt CD-tiedot. Levyn nimi (MD) Raidan tiedot (MD) Voit muuttaa raidan nimeä ja numeroa. [Get CD info] Ääni-CD-levyn tiedot (esimerkiksi albumin ja raidan nimi) siirretään raitaluetteloon. [New Group] Tallennustilan pudotusvalikko [CLOSE] Napsauta tätä, kun haluat sulkea sivulla 104 näkyvän näytön. CD-levyn toiminnot Näillä säätimillä voit vahvistaa raidat, jotka tallennetaan ääni-cd-levyltä. Poista kaikkien raitojen valinnat napsauttamalla tätä. Valitse kaikki raidat napsauttamalla tätä. Valitse ruudut Valitse tallennettavien raitojen valintaruutu. [Erase] [All Erase] MD-levyn jäljellä oleva aika 105

106 SonicStage-ohjelman käyttäminen Äänidatan siirtäminen Tässä luvussa neuvotaan, miten tallennat äänidataa ääni-cd-levyltä tietokoneen kiintolevylle SonicStage-ohjelmiston My Library -kansioon. Voit tallentaa tai tuoda musiikkia myös Internetistä, tietokoneen kiintolevyltä ja muista lähteistä. Lisätietoja on SonicStage Help -ohjeessa. Huomautuksia SonicStage-ohjelmiston kanssa voi käyttää vain CD-levyjä, joissa on Kopiosuojatut CD-levyt eivät välttämättä toimi normaalisti. -merkintä. Lähteen ilmaisin [Music Source] [CD Info] [Format/Bit Rate] 1 Käynnistä SonicStage. Valitse [Start] [All Programs] * [SonicStage] [SonicStage]. [Programs], jos käyttöjärjestelmänä on Windows 2000 Professional / Windows Millennium Edition / Windows 98 Second Edition SonicStage käynnistyy, ja näyttöön tulee ohjelmiston pääikkuna. z Voit käynnistää SonicStage-ohjelmiston myös kaksoisnapsauttamalla työpöydän ([SonicStage]-kuvake). -kuvaketta 2 Aseta tietokoneen CD-asemaan ääni-cd-levy, jonka haluat tallentaa. Näytön vasemmassa yläkulmassa olevaksi lähteen ilmaisimeksi tulee [Record a CD]. 3 Napsauta [Music Source] -painiketta. Ääni-CD-levyn sisältö näkyy musiikkiluettelossa (näytön vasemmassa laidassa). 106

107 4 Jos et halua tallentaa kaikkia raitoja, poista valinta poistettavien raitojen valintaruudusta ( ). Jos poistit väärän raidan valinnan, voit palauttaa sen napsauttamalla ruutua uudelleen. Jos haluat valita kaikki ruudut, valitse. Jos haluat poistaa kaikkien ruutujen valinnan, valitse. 5 Vaihda tarvittaessa ääni-cd-levyn tallentamisessa käytettävä muoto ja bittinopeus. Kun napsautat näytön oikeassa laidassa sijaitsevaa kohtaa [Format/Bit Rate], näyttöön tulee CD Recording Format [My library] -valintaikkuna. Tässä valintaikkunassa voit valita ääni-cd-levyn tallentamisessa käytettävän muodon ja bittinopeuden. 6 Napsauta -painiketta. Vaiheessa 4 valittujen raitojen tallentaminen alkaa. Tallennuksen lopettaminen Napsauta -painiketta. z Jos albumin, artistin ja raidan nimiä tai muita CD-tietoja ei haettu automaattisesti, napsauta näytön oikeassa laidassa olevaa [CD Info] -kohtaa. Tarvitset tietojen hakemiseen Internet-yhteyden. 107

108 Äänidatan siirtäminen tietokoneesta MD Walkman -laitteeseen SonicStage-ohjelmiston My Library -kirjastoon tallennettu äänidata voidaan siirtää MD Walkman -laitteeseen rajattoman monta kertaa. Siirtokohdeluettelo [Transfer] My Library -luettelo [Transfer Mode] 1 Liitä MD Walkman -laite tietokoneeseen. Lisätietoja liitännöistä on kohdassa Tallentimen käyttö. Älä kytke virtalähdettä tai USB-kaapelia, ennen kuin data on siirretty kokonaan. 2 Valitse siirtokohde näytön oikealla puolella olevasta siirtokohdeluettelosta ja valitse [Transfer]. Siirtonäyttö (Hi-MD tai Net MD) aukeaa. 3 Valitse siirrettävät raidat näytön vasemmalla puolella sijaitsevasta My Library -luettelosta. Jos haluat siirtää enemmän kuin yhden raidan, pidä [Ctrl]-näppäintä alhaalla, kun valitset raidat. Jos haluat siirtää albumin kaikki raidat, napsauta albumia. 108

109 4 Vaihda siirtotilaa tarvittaessa. Oletusasetuksen mukaan muodossa OpenMG (PCM/ATRAC3/ATRAC3plus) olevat raidat siirretään samassa muodossa ja samalla bittinopeudella (normaali siirto). Jos laite on kytketty tietokoneeseen, joka ei tue yllä mainittua muotoa, laitteen käyttämä muoto ja siirtonopeus otetaan käyttöön. Joskus tämä saattaa viedä aikaa. Jos haluat muuttaa muotoa ja bittinopeutta, napsauta näytön keskellä olevaa [Transfer Mode] -kohtaa, jolloin Transfer Mode Settings -valintaikkuna tulee näyttöön. 5 Napsauta -painiketta. Vaiheessa 3 valittujen raitojen siirto alkaa. Siirron pysäyttäminen Napsauta -painiketta. Hi-MD Walkman -laitteeseen siirrettäessä Jos haluat toistaa siirretyt raidat Net MD Walkman -laitteella, joka ei tue Hi-MD-tilaa, valitse tilaksi [Net MD] (toimintatila) näytön oikeasta laidasta vaiheen 2 jälkeen. Tämä toimintatila voidaan valita vain, kun tallennukseen käytetään vakiolevyä Hi-MD-tilassa. Huomautuksia Siirto epäonnistuu ja näyttöön tulee virheilmoitus seuraavissa tapauksissa: Levyllä ei ole riittävästi vapaata tilaa. Raidan toistoa on rajoitettu. Siirron aikana järjestelmän keskeytys- ja lepotilatoiminnot eivät ole käytettävissä. SonicStage-ohjelmiston lisäämän tekstin tyypistä ja merkkien määrästä riippuu, näkyykö teksti kytketyn MD Walkman -laitteen näytössä. Tämä johtuu kytketyn MD Walkman -laitteen rajoituksista. 109

110 Äänidatan siirtäminen takaisin MD Walkman -laitteesta tietokoneeseen Siirtokohdeluettelo [Transfer] My Library -luettelo MD-levyn raitaluettelo Siirtäminen MD Walkman -laitteesta takaisin tietokoneeseen Tietokoneesta MD-laitteeseen siirretty äänidata voidaan siirtää takaisin tietokoneeseen SonicStage-ohjelmiston My Library -luetteloon. 1 Liitä MD Walkman -laite tietokoneeseen. Lisätietoja liitännöistä on kohdassa Tallentimen käyttö. Älä kytke virtalähdettä tai USB-kaapelia, ennen kuin data on siirretty kokonaan. 2 Valitse siirtokohde näytön oikealla puolella olevasta siirtokohdeluettelosta ja valitse [Transfer]. Siirtonäyttö (Hi-MD tai Net MD) aukeaa. 3 Valitse tietokoneeseen siirrettävät raidat näytön oikealla puolella sijaitsevasta luettelosta. 4 Napsauta näytön keskellä sijaitsevaa -painiketta. Vaiheessa 3 valittujen raitojen siirtäminen alkaa. 110

111 Siirron pysäyttäminen Napsauta -painiketta. Huomautus Muista tietokoneista MD Walkman -laitteeseen siirrettyjä raitoja ei voi siirtää oman tietokoneesi My Library -luetteloon. Hi-MD Walkman* -laitteeseen tallennettujen raitojen tuominen tietokoneeseen Hi-MD Walkman* -laitteeseen tallennetut raidat voidaan tuoda tietokoneesi SonicStageohjelmiston My Library -luetteloon vain kerran. Vain Hi-MD-tilassa tallennetut raidat 1 Aseta tallentava levy Hi-MD Walkman -laitteeseen ja kytke laite tietokoneeseen. 2 Valitse siirtokohde näytön oikealla puolella olevasta siirtokohdeluettelosta ja valitse [Transfer]. 3 Napsauta siirrettäviä raitoja näytön oikealla puolella sijaitsevassa Hi-MDluettelossa. Jos haluat siirtää enemmän kuin yhden raidan, pidä [Ctrl]-näppäintä alhaalla, kun valitset raidat. Jos haluat siirtää ryhmän kaikki raidat, napsauta ryhmää. 4 Napsauta näytön keskellä sijaitsevaa -painiketta. Näyttöön tulee Import -valintaikkuna. 5 Määritä siirtokohde valintaikkunassa. Jos haluat siirtää raidat uuteen albumiin, valitse Import to a new album ja kirjoita albumin nimi tekstiruutuun. Jos haluat siirtää raidat My Library -luettelossa olevaan albumiin, valitse Import to an existing album ja valitse albumi napsauttamalla Browse -painiketta. 6 Valitse OK. Vaiheessa 3 valittujen raitojen siirtäminen alkaa. 111

112 Siirtämisen pysäyttäminen Napsauta -painiketta. Huomautus Huomautuksia Et voi tuoda tietokoneeseen raitoja, jotka on tallennettu Net MD -tilassa tai jotka on tallennettu laitteella, joka ei tue Hi-MD-tilaa. Ennen kuin tuot Hi-MD Walkman -laitteelle tallennetut raidat tietokoneeseen, valitse ruudun oikealta puolelta [Properties]. Näin vahvistat tekstiruudun [Import Settings] tilan (jos se valittu oletusarvoisesti). Toimi sitten seuraavasti: Jos haluat tuoda raitoja kansioon My Library samalla kun poistat ne Hi-MD Walkman -laitteesta, poista ruudun valinta. Jos haluat muokata tuotuja raitoja SonicStage-ohjelmassa, poista ruudun valinta. Jos haluat tuoda raitoja kansioon My Library samalla kun jätät niiden kopion Hi-MD Walkman -laitteeseen, valitse ruutu. Hi-MD Walkman -laitteeseen jätettyjä raitoja käsitellään samalla tavalla kuin raitoja, jotka on siirretty automaattisesti tietokoneesta. Tällaisia raitoja ei siksi voi jakaa tai yhdistää Hi-MD Walkman -laitteessa. Kun siirrät Hi-MD Walkman -tallentimella ja lineaarisella PCM:llä tallennettuja raitoja tietokoneeseen muokkaamista (jakamista ja yhdistämistä) varten My Library -sovelluksessa, siirto saattaa kestää pitkään raitojen pituuksista ja tietokoneen ominaisuuksista riippuen. Tämä ongelma johtuu MiniDisc-järjestelmän rajoituksesta. Jos haluat muokata lineaarisella PCM:llä tallennettuja pitkiä raitoja, on suositeltavaa muokata raitoja ensin Hi-MD Walkman -tallentimessa ja siirtää muokattu data sen jälkeen tietokoneeseen. 112

113 SonicStage Help -ohjeen käyttäminen SonicStage Help -ohjeessa on lisätietoja SonicStage-ohjelmiston käyttämisestä. SonicStage Help -ohjeesta voit etsiä helposti tietoja erilaisista toiminnoista, kuten Importing Tracks tai Transferring Tracks. Ohje sisältää myös runsaasti hakusanoja, joten voit etsiä tietoja kirjoittamalla sanoja. SonicStage Help -ohjeen hakeminen näyttöön Valitse [Help] [SonicStage Help], kun SonicStage-ohjelmisto on käytössä. [SonicStage Help] z Saat SonicStage Help -ohjeen näyttöön valitsemalla [Start] [All Programs]* [SonicStage] [SonicStage Help]. [Programs], jos käyttöjärjestelmänä on Windows 2000 Professional / Windows Millennium Edition / Windows 98 Second Edition Huomautuksia SonicStage Help -ohjeessa termillä Device/Media viitataan ulkoiseen laitteeseen, kuten MD Walkman-, Network Walkman- ja CD Walkman -laitteeseen. Noudata Internet-palveluntarjoajan ohjeita suositelluista järjestelmäympäristöistä käyttäessäsi EMDpalveluita. 113

114 SonicStage Help -ohjeen käyttöohjeiden tarkasteleminen Vasemmanpuoleinen kehys Oikeanpuoleinen kehys 1 Kaksoisnapsauta [Overview]-kohtaa vasemmanpuoleisessa kehyksessä. 2 Napsauta [About This Help File] -painiketta. Kyseisen kohdan ohje ja selitys tulevat oikeanpuoleiseen kehykseen. 3 Lue teksti. Vieritä näyttöä tarvittaessa. Napsauttamalla alleviivattuja sanoja pääset niiden selityksiin. Sanan etsiminen selityksestä [Search] Type in the keyword to find -tekstiruutu List Topics Etsittyjen sanojen luettelo Valitun kohteen selitys [Display] 1 Avaa [Search]-ikkuna valitsemalla Search. 2 Kirjoita sanat. 3 Napsauta [List Topics] -painiketta. Näyttöön tulee etsittyjen sanojen luettelo. 4 Valitse haluamasi kohde napsauttamalla. 5 Napsauta [Display]-painiketta. Valitun kohteen selitys tulee näyttöön. 114

115 Tietojen hakeminen SonicStage Help -ohjeesta Kun haluat nähdä kunkin toiminnon kohteet, napsauta [Contents]-ikkunan vasemmassa laidassa olevaa Help-kohtaa. Saat lisätietoja napsauttamalla kohdetta. Äänidatan tuominen tietokoneeseen Toimi Tuo äänidataa Internetistä Tuo äänitiedostot tietokoneeseen SonicStageohjelmaan SonicStage Help [Importing Tracks] [Purchasing Tracks from a Music Service Site] [Importing Tracks] [Importing Music Files] Äänidatan kuunteleminen tietokoneelta Toimi Kuuntele äänidataa CD-asemasta tai My Library -kirjastosta Kuuntele äänidataa tietokoneeseen liitetystä MD Walkman -laitteesta SonicStage Help [Music Playback] [Playing Back an Audio CD] tai [Playing Back a Track in My Library] [Music Playback] [Playing Back a Track on a Device/ Media] Tuotujen raitojen hallitseminen ja muokkaaminen Toimi Muuta CD:n lataamiseen liittyviä tietoja Muokkaa albumia Poista raitoja Muuta raitojen tallennuskohde suoraan SonicStage Help [Changing SonicStage Settings] [Changing Settings for Getting CD information] [Managing Tracks and Albums] [Creating/Editing Albums] [Changing SonicStage Settings] [Changing the Location for Saving Recorded Files] 115

116 Äänidatan varmuuskopioiminen Musiikkidatasta kannattaa ottaa varmuuskopiot. Näin data säilyy, vaikka kiintolevy hajoaisi tai vaihtaisit tietokonetta. Toimi Ota äänidatasta varmuuskopio My Library -kirjastossa Tutustu SonicStageohjelmiston varmuuskopiointiin SonicStage Help [Backing Up My Library] [Backing Up Data to a Disk] [Backing Up My Library] [FAQ-About SonicStage Backup Tool] Vianmääritys Toimi Tutustu vianmääritykseen SonicStage Help [Additional Information] [Troubleshooting] Kun haluat tietää Toimi Etsi vieraita sanoja Tarkista, mitä äänidatatyyppejä SonicStage-ohjelmistolla voi hallita Tutustu SonicStageohjelmiston toimintoihin SonicStage Help [Additional Information] [Glossary] [Overview] [Content Handled Within SonicStage] [Overview] [Features] 116

117 Muut tiedot SonicStage- / MD Simple Burner -ohjelmiston poistaminen Jos haluat poistaa SonicStage- / MD Simple Burner -ohjelmiston, noudata seuraavia ohjeita. 1 Valitse [Start] [Control Panel]*. [Settings] [Control Panel], jos käyttöjärjestelmänä on Windows 2000 Professional / Windows Millennium Edition / Windows 98 Second Edition 2 Kaksoisnapsauta [Add/Remove Programs] -kohtaa. 3 Valitse [SonicStage 2.x.xx] tai [MD Simple Burner 2.0.xx] Currently Installed Programs -luettelosta ja valitse sen jälkeen [Change and Remove] *. Noudata näyttöön tulevia ohjeita ja käynnistä tietokone uudelleen. Ohjelmisto on poistettu kokonaan, kun tietokone on käynnistynyt uudelleen. [Change/Remove], jos käyttöjärjestelmänä on Windows 2000 Professional, ja [Add/Remove], jos käyttöjärjestelmänä on Windows Millennium Edition / Windows 98 Second Edition Huomautus Kun asennat SonicStage Ver. 2.x- / MD Simple Burner Ver ohjelmiston, OpenMG Secure Module x.x asennetaan samalla. Älä poista OpenMG Secure Module x.x -ohjelmistoa, sillä muut ohjelmistot saattavat käyttää sitä. 117

118 Kopiosuojaus OpenMG-tekniikan avulla voit käyttää digitaalisia musiikkitallenteita ja samalla suojata niiden haltijoiden tekijänoikeudet. SonicStage salakirjoittaa äänitiedostot OpenMGmuotoon ja tallentaa ne tietokoneesi kiintolevylle, jotta niitä ei voida levittää laittomasti. Äänitallenteiden rajoitukset Internetistä on saatavilla runsaasti korkealaatuisia äänitallenteita erilaisten musiikkilevityspalveluiden kautta. Joidenkin äänitallenteiden tallennukselle ja toistolle on asetettu rajoituksia, jotta tallenteiden haltijoiden tekijäinoikeuksia voitaisiin suojata laittomalta levitykseltä. Esimerkiksi tiedostojen toistoaikaa tai toistokertojen määrää voidaan rajoittaa. 118

119 Vianmääritys Toimi seuraavasti, jos SonicStage - / MD Simple Burner -ohjelmiston käytössä on ongelmia. 1 Tarkista tässä Vianmääritys -kappaleessa kuvatut ongelmat ja niiden ratkaisut. 2 Tarkista SonicStage Help -ohjeessa kuvatut ongelmat ja niiden ratkaisut, kun käytät SonicStage-ohjelmistoa. 3 Jos ongelmaa ei pysty ratkaisemaan kahdella ensin mainitulla tavalla, tarkista seuraavan taulukon tiedot ja ota sitten yhteyttä lähimpään Sony-jälleenmyyjään. Tietokone Valmistaja: Malli: Tyyppi: pöytätietokone / kannettava tietokone Käyttöjärjestelmän nimi: RAM-muisti: Kiintolevyasema (jossa SonicStage/MD Simple Burner -ohjelmisto ja äänidata ovat) Aseman koko: Vapaa tila: Ohjelmistoversio SonicStage Ver. 2.x 1) MD Simple Burner Ver ) Virheilmoitus (jos sellainen näkyy näytössä): Jos käytössä on ulkoinen CD-ROM-asema Valmistaja: Malli: Tyyppi: CD-ROM / CD-R/RW (tallentava) / DVD-ROM / Muu ( ) Liitäntä tietokoneeseen: PC-kortti / USB / IEEE1394 / Muu ( ) Jos käytössä on muu laite, jossa USB-liitäntä Laitteen/laitteiden nimi: 1) Jos haluat tarkistaa SonicStage-ohjelmiston version, siirry kohtaan [Help] [About SonicStage] SonicStage-ikkunassa. 2) Jos haluat tarkistaa MD Simple Burner -ohjelmiston version, siirry kohtaan [CONFIG] [Version] MD Simple Burner-ikkunassa. 119

120 Ohjelmistoa ei voi asentaa tietokoneelle Ongelma Asennus ei onnistunut. Asennus näyttää keskeytyneen ennenaikaisesti. Näytön asennuksen etenemistä osoittava palkki ei liiku enää. CD-ROM-aseman latausmerkkivalo ei ole palanut muutamaan minuuttiin. Syy ja ratkaisu Käyttöjärjestelmäsi ei tue tätä ohjelmistoa. tkatso sivu 100. Kaikkia sovellusikkunoita ei ole suljettu. tjos aloitat asennuksen muiden sovellusten ollessa käytössä, järjestelmässä voi esiintyä toimintahäiriö. Näin voi tapahtua etenkin käytettäessä sovelluksia, jotka käyttävät paljon järjestelmäresursseja, kuten virustorjuntaohjelmistoa. Kiintolevyllä ei ole tarpeeksi vapaata tilaa. ttarvitset vähintään 200 Mt vapaata tilaa. Tarkista, onko asennusikkunan alla jokin virhesanoma. tpidä [Alt]-näppäintä alhaalla ja paina sarkainnäppäintä [Tab]. Jos näyttöön on tullut virhesanoma, paina [Enter]-näppäintä. Asennus jatkuu. Jos virhesanomaa ei ole, asennus on vielä käynnissä. Odota rauhassa vielä vähän aikaa. Asennus etenee normaalisti. Odota vielä. Asennus kestää vähintään 30 minuuttia. Asennusaika riippuu CD-asemasta ja käyttöjärjestelmästä. 120

121 Tietokoneeseen kytketyn MD Walkman -laitteen käyttäminen Ongelma Tietokone ei tunnista MD Walkman -laitetta. Vaikka MD Walkman -laite on kytketty tietokoneeseen USB-kaapelilla, SonicStageohjelmiston näytössä ei ole tietoa liitännästä. MD Walkman -laite ei toimi normaalisti, vaikka tietokone tunnistaa sen. Syy ja ratkaisu MD Walkman -laitetta ei ole kytketty kunnolla tietokoneeseen USB-kaapelilla. tliitä MD Walkman tietokoneeseen huolellisesti. tirrota ja liitä MD Walkman uudelleen. Jos tietokone ei edelleenkään tunnista MD Walkman -laitetta, irrota kaapeli, käynnistä tietokone uudelleen ja tee liitännät uudelleen. MD Walkman -laitteeseen ei ole asetettu levyä. ttarkista, onko MD Walkman -laitteeseen asetettu levy. Net MD -ohjainta ei ole asennettu. tasenna SonicStage- / MD Simple Burner -ohjelmisto vakiovarusteisiin kuuluvalta CD-ROMlevyltä. Ohjelmiston asentaminen ei onnistunut. tirrota liitetty laite ja asenna ohjelmisto uudelleen vakiovarusteisiin kuuluvalta CD-ROM-levyltä. Vakiovarusteisiin kuuluva USB-kaapeli on irronnut. tliitä vakiovarusteisiin kuuluva USB-kaapeli huolellisesti. Liitännöissä on käytetty USB-keskitintä. tsoittimen toimintaa ei voida taata USB-keskitintä käytettäessä. Liitä MD Walkman -laite suoraan tietokoneen USB-liitäntään. SonicStage-laitteen tunnistamiseen kuluu hieman aikaa. Odota hetki. Toinen sovellus on käytössä. tliitä vakiovarusteisiin kuuluva USB-kaapeli uudelleen hetken kuluttua. Jos tietokone ei vieläkään tunnista MD Walkman -laitetta, irrota MD Walkman tietokoneesta, käynnistä tietokone uudelleen ja kytke USB-kaapeli uudelleen. Vakiovarusteisiin kuuluva USB-kaapeli on irronnut. tliitä vakiovarusteisiin kuuluva USB-kaapeli huolellisesti. Liitännöissä on käytetty USB-keskitintä. tsoittimen toimintaa ei voida taata USB-keskitintä käytettäessä. Liitä MD Walkman -laite suoraan tietokoneen USB-liitäntään. 121

122 Hakemisto A Aikamerkintä 38 Akku ladattava akku 15 Akku ja paristo akun ja pariston kestoaika 17 Asentaminen 100 AVLS-toiminto 65 C CD-asema 100 CDDB 100, 103 CD-ROM 101 D Datan tallentaminen 73 DSP TYPE-S 96 E EMD-palvelu 100 F Formaatti 64 G G-PROTECTION 96 H Hi-MD 93 HOLD-toiminto 12 J Jakaminen jakamiskohdan siirtäminen 62 suora jakaminen 61 Järjestelmän rajoitukset 100 Järjestelmäympäristö 100 K Kello 70 Kiintolevy vapaa tila 100 Kirjanmerkki lisääminen 45 toistaminen 45 Kontrasti 69 Kopiosuojaus 118 Kuusialueinen taajuuskorjain 49 Kytkeminen 102, 103 analoginen 35 digitaalinen 18 latauksen aikana 15 tietokone 71 Käynnistä (ohjelmisto) SonicStage 106 Käynnistäminen (ohjelmisto) MD Simple Burner 104 L Lataaminen 15 Levymuisti 67 Levytila 68 Linear PCM 93 Lisävarusteet vakiolisävarusteet 10 valinnaiset 78 M Manuaalinen tallentaminen 37 MD Simple Burner 102 MDLP 35 My Library 106 N Net MD 102 Nimeäminen 54 Nimeäminen uudelleen 55 Nimi 52 Nopeuden säätö

123 O OpenMG Secure Module x.x 117 P Pikatila 68 Poistaminen 117 koko levy 60 raidat 60 ryhmät 60 Puhdistaminen 76 R Raitamerkki lisääminen (raitojen jakaminen) 61 poistaminen (raitojen yhdistäminen) 63 Raitojen yhdistäminen 63 Ryhmä luominen 56 poistaminen 60 purkaminen 57 siirtäminen 59 tallentaminen 39 S Siirtäminen MD Walkman -laitteeseen 108 raidat 57 ryhmät 58 tietokoneeseen 110 Simple-tila 103 SonicStage 106 SonicStage Help -ohje 113 T Tahdistettu tallentaminen 41 tallennustila 103 Tallennustila (bittinopeus) 107, 111 Tallentaminen analoginen 35 digitaalinen 18 MDLP-tila 35 mikrofonin avulla 33 raitamerkkien lisääminen 38 äänenvoimakkuus 37 Tarkistaminen jäljellä oleva aika 31, 42 kello 70 toistokohta 42 Taustavalo 66 Toistotila Alitoistotila 46 Päätoistotila 43 Uudelleentoisto 47 Tuominen 106 U USB kaapeli 10 pöytälaturi 15 USB-portti 100 V Valikko 28 Valikkotila 65 Virtuaalinen surround-ääni 49 W Windows 2000 Professional 100, 104, 106, 113, 117 Windows 98 Second Edition 100, 104, 106, 113, 117 Windows Media Player 100 Windows Millennium Edition 104, 106, 113, 117 Windows XP Home Edition 100 Windows XP Media Center Edition 100 Windows XP Media Center Edition Windows XP Professional 100 WMA-tiedosto 100 Ä Äänimerkki
