1 primolister.com LISTAOPAS, tammikuu 2008 Viimeistelylistat Johdot piiloon-järjestelmät Stillco-johtokotelot Koristelistat Lasituslistat 2. painos, tammikuu PRIMO Listat Kun ulkonäöllä on väliä

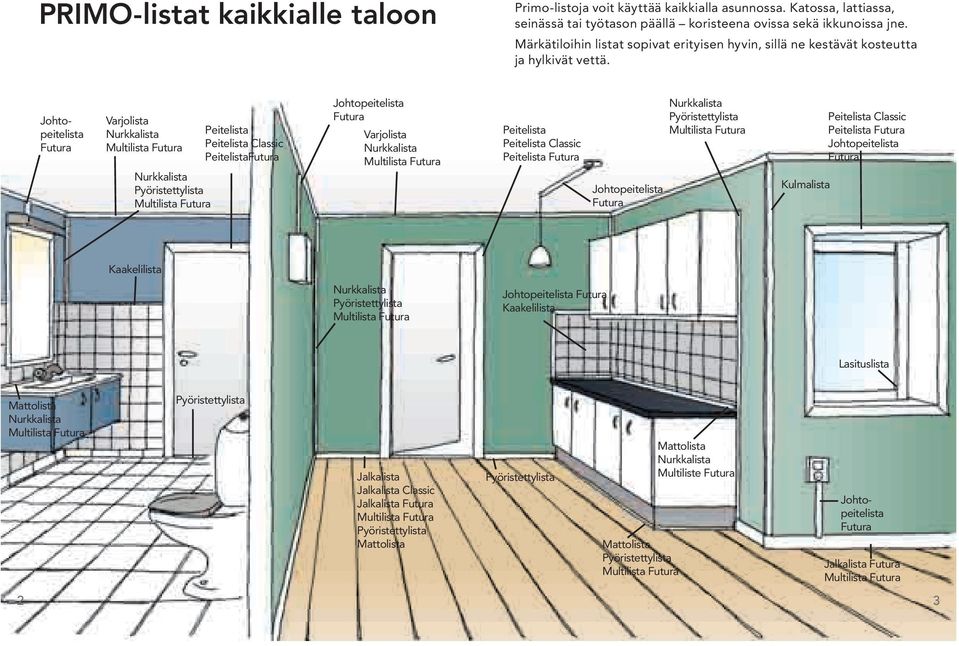

2 PRIMO-listat kaikkialle taloon Primo-listoja voit käyttää kaikkialla asunnossa. Katossa, lattiassa, seinässä tai työtason päällä koristeena ovissa sekä ikkunoissa jne. Märkätiloihin listat sopivat erityisen hyvin, sillä ne kestävät kosteutta ja hylkivät vettä. Johtopeitelista Futura Varjolista Nurkkalista Multilista Futura Nurkkalista Pyöristettylista Multilista Futura Peitelista Peitelista Classic PeitelistaFutura Johtopeitelista Futura Varjolista Nurkkalista Multilista Futura Peitelista Peitelista Classic Peitelista Futura Johtopeitelista Futura Nurkkalista Pyöristettylista Multilista Futura Kulmalista Peitelista Classic Peitelista Futura Johtopeitelista Futura Kaakelilista Nurkkalista Pyöristettylista Multilista Futura Johtopeitelista Futura Kaakelilista Lasituslista Mattolista Nurkkalista Multilista Futura Pyöristettylista Jalkalista Jalkalista Classic Jalkalista Futura Multilista Futura Pyöristettylista Mattolista Pyöristettylista Mattolista Pyöristettylista Multilista Futura Mattolista Nurkkalista Multiliste Futura Johtopeitelista Futura Jalkalista Futura Multilista Futura 2 3

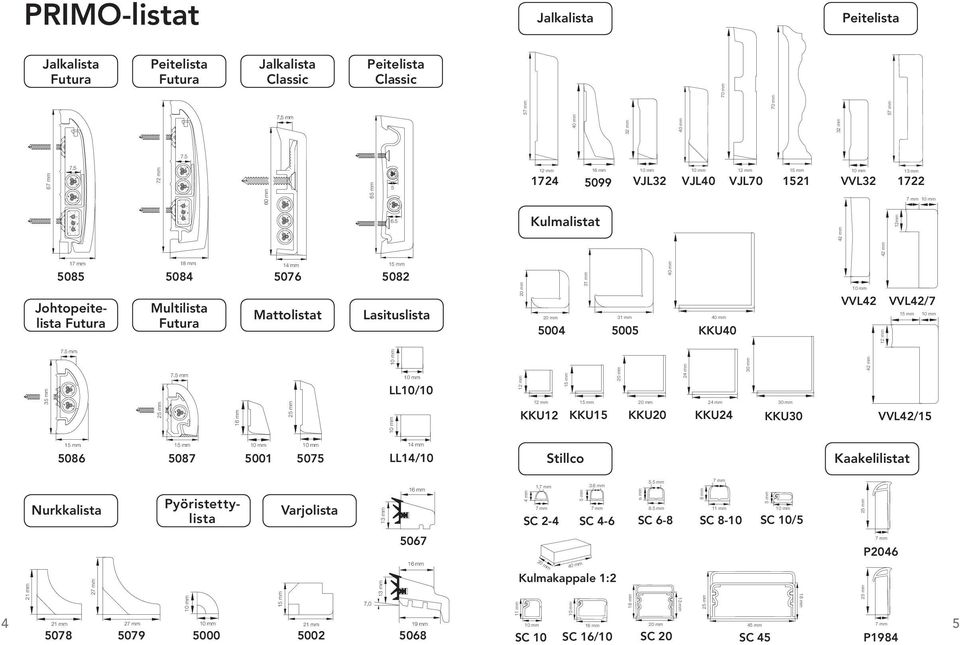

3 60 mm PRIMO-listat Jalkalista Peitelista Jalkalista Futura Peitelista Futura Jalkalista Classic 7,5 mm Peitelista Classic 57 mm 40 mm 32 mm 40 mm 70 mm 70 mm 32 mm 57 mm mm mm 65 mm 5 12 mm 16 mm VJL32 VJL40 VJL VVL32 12 mm 13 mm mm 6.5 Kulmalistat 42 mm 12mm 17 mm 18 mm Johtopeitelista Futura Multilista Futura 14 mm 5076 Mattolistat 5082 Lasituslista mm 31 mm mm 40 mm KKU40 VVL42/7 VVL42 12 mm 42 mm VVL42/7 35 mm 7.5 mm 25 mm 7.5 mm 16 mm 25 mm LL10/10 12 mm 12 mm KKU12 KKU15 KKU20 24 mm 24 mm KKU24 30 mm 30 mm KKU30 42 mm VVL42/ mm LL14/10 Stillco Kaakelilistat Nurkkalista Pyöristettylista Varjolista 13 mm 16 mm 4 mm 1,7 mm 7 mm 5 mm 3.6 mm 7 mm SC 2-4 SC mm 5.5 mm 8.5 mm SC mm 7 mm 11 mm SC mm SC 10/5 25 mm 4 21 mm 21 mm mm 27 mm mm ,0 13 mm mm 19 mm mm Kulmakappale 1:2 11 mm 16 mm SC 10 SC 16/10 18 mm SC mm 25 mm 45 mm SC mm 25 mm 7 mm P mm P1984 5

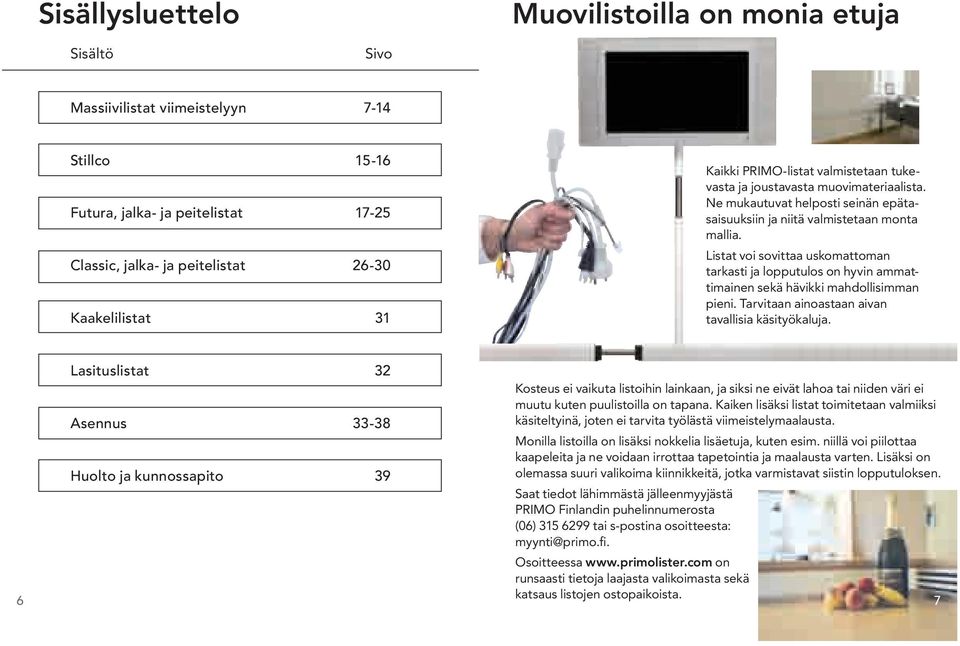

4 Sisällysluettelo Muovilistoilla on monia etuja Sisältö Sivo Massiivilistat viimeistelyyn 7-14 Stillco Futura, jalka- ja peitelistat Classic, jalka- ja peitelistat Kaakelilistat 31 Kaikki PRIMO-listat valmistetaan tukevasta ja joustavasta muovimateriaalista. Ne mukautuvat helposti seinän epätasaisuuksiin ja niitä valmistetaan monta mallia. Listat voi sovittaa uskomattoman tarkasti ja lopputulos on hyvin ammattimainen sekä hävikki mahdollisimman pieni. Tarvitaan ainoastaan aivan tavallisia käsityökaluja. 6 Lasituslistat 32 Asennus Huolto ja kunnossapito 39 Kosteus ei vaikuta listoihin lainkaan, ja siksi ne eivät lahoa tai niiden väri ei muutu kuten puulistoilla on tapana. Kaiken lisäksi listat toimitetaan valmiiksi käsiteltyinä, joten ei tarvita työlästä viimeistelymaalausta. Monilla listoilla on lisäksi nokkelia lisäetuja, kuten esim. niillä voi piilottaa kaapeleita ja ne voidaan irrottaa tapetointia ja maalausta varten. Lisäksi on olemassa suuri valikoima kiinnikkeitä, jotka varmistavat siistin lopputuloksen. Saat tiedot lähimmästä jälleenmyyjästä PRIMO Finlandin puhelinnumerosta (06) tai s-postina osoitteesta: myynti@primo.fi. Osoitteessa on runsaasti tietoja laajasta valikoimasta sekä katsaus listojen ostopaikoista. 7

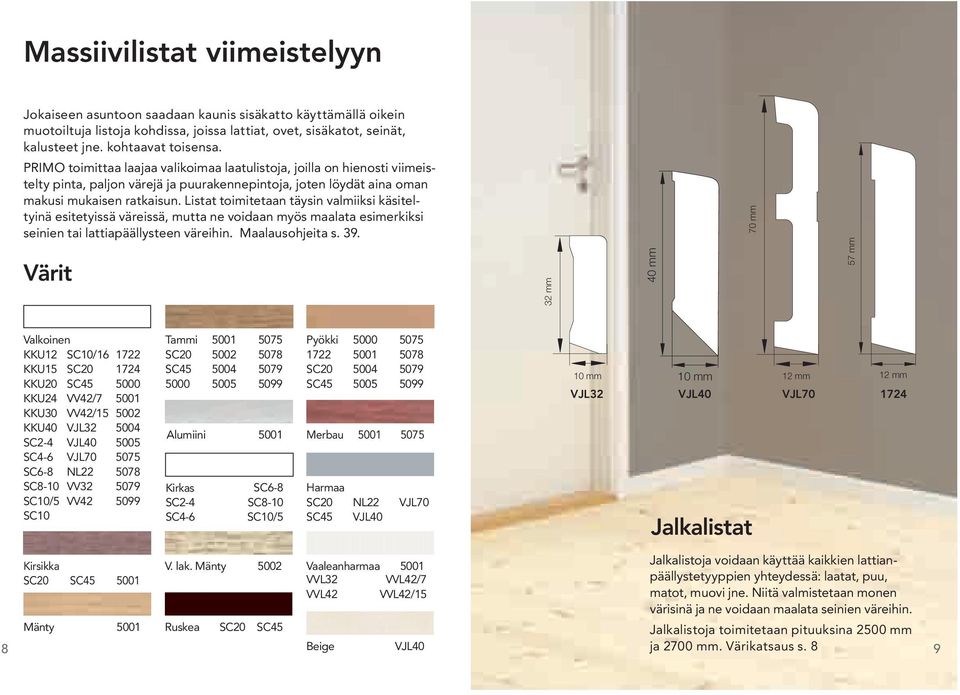

5 Massiivilistat viimeistelyyn Jokaiseen asuntoon saadaan kaunis sisäkatto käyttämällä oikein muotoiltuja listoja kohdissa, joissa lattiat, ovet, sisäkatot, seinät, kalusteet jne. kohtaavat toisensa. PRIMO toimittaa laajaa valikoimaa laatulistoja, joilla on hienosti viimeistelty pinta, paljon värejä ja puurakennepintoja, joten löydät aina oman makusi mukaisen ratkaisun. Listat toimitetaan täysin valmiiksi käsiteltyinä esitetyissä väreissä, mutta ne voidaan myös maalata esimerkiksi seinien tai lattiapäällysteen väreihin. Maalausohjeita s. 39. Värit 32 mm 40 mm 70 mm 57 mm Valkoinen KKU12 KKU15 KKU20 KKU24 KKU30 KKU40 SC2-4 SC4-6 SC6-8 SC8-10 SC10/5 SC10 SC10/16 SC20 SC45 VV42/7 VV42/15 VJL32 VJL40 VJL70 NL22 VV32 VV42 Tammi SC20 SC Pyökki 1722 SC20 SC Alumiini 5001 Merbau Kirkas SC2-4 SC4-6 SC6-8 SC8-10 SC10/5 Harmaa SC20 SC NL22 VJL40 VJL70 VJL32 VJL40 Jalkalistat 12 mm VJL70 12 mm Kirsikka SC20 SC Mänty 5001 V. lak. Mänty 5002 Ruskea SC20 SC45 Vaaleanharmaa 5001 VVL32 VVL42/7 VVL42 VVL42/15 Beige VJL40 Jalkalistoja voidaan käyttää kaikkien lattianpäällystetyyppien yhteydessä: laatat, puu, matot, muovi jne. Niitä valmistetaan monen värisinä ja ne voidaan maalata seinien väreihin. Jalkalistoja toimitetaan pituuksina 2500 mm ja 2700 mm. Värikatsaus s. 8 9

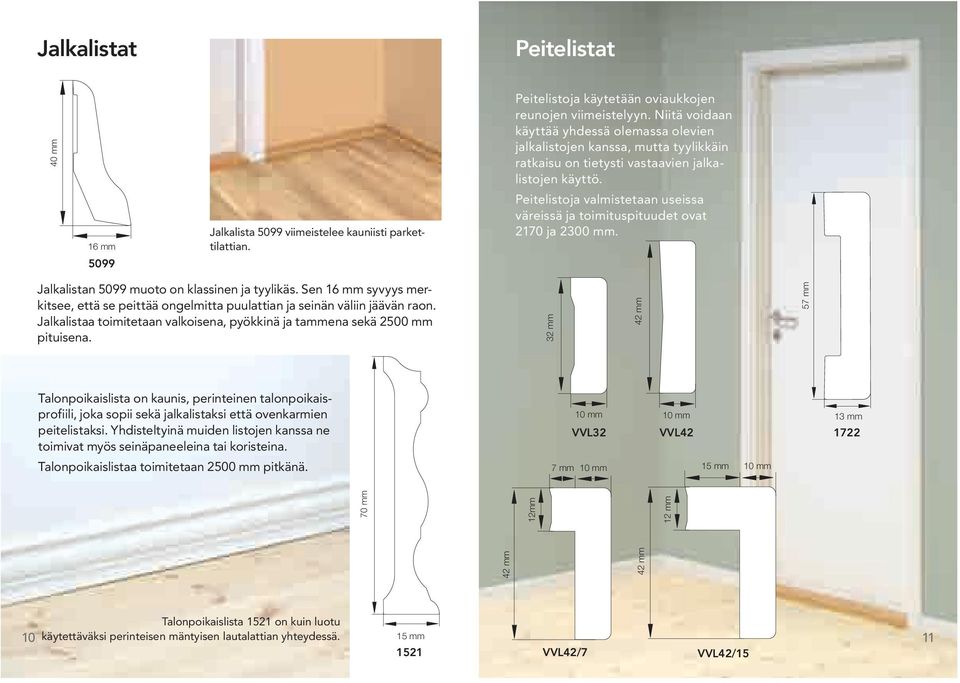

6 Jalkalistat Peitelistat 40 mm Peitelistoja käytetään oviaukkojen reunojen viimeistelyyn. Niitä voidaan käyttää yhdessä olemassa olevien jalkalistojen kanssa, mutta tyylikkäin ratkaisu on tietysti vastaavien jalkalistojen käyttö. 16 mm 5099 Jalkalista 5099 viimeistelee kauniisti parkettilattian. Peitelistoja valmistetaan useissa väreissä ja toimituspituudet ovat 2170 ja 2300 mm. Jalkalistan 5099 muoto on klassinen ja tyylikäs. Sen 16 mm syvyys merkitsee, että se peittää ongelmitta puulattian ja seinän väliin jäävän raon. Jalkalistaa toimitetaan valkoisena, pyökkinä ja tammena sekä 2500 mm pituisena. 32 mm 42 mm 57 mm Talonpoikaislista on kaunis, perinteinen talonpoikaisprofiili, joka sopii sekä jalkalistaksi että ovenkarmien peitelistaksi. Yhdisteltyinä muiden listojen kanssa ne toimivat myös seinäpaneeleina tai koristeina. VVL32 VVL42 13 mm 1722 Talonpoikaislistaa toimitetaan 2500 mm pitkänä. 7 mm 42 mm VVL42/15 42 mm 70 mm 12mm 12 mm Talonpoikaislista 1521 on kuin luotu 10 käytettäväksi perinteisen mäntyisen lautalattian yhteydessä VVL42/7 VVL42/15 11

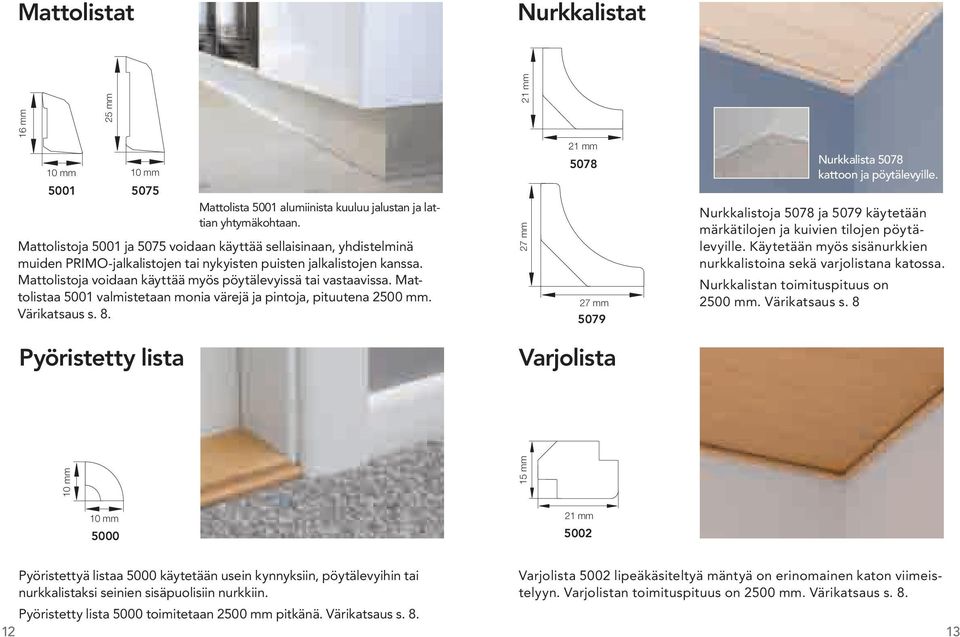

7 Mattolistat Nurkkalistat 16 mm 25 mm Mattolista 5001 alumiinista kuuluu jalustan ja lattian yhtymäkohtaan. Mattolistoja 5001 ja 5075 voidaan käyttää sellaisinaan, yhdistelminä muiden PRIMO-jalkalistojen tai nykyisten puisten jalkalistojen kanssa. Mattolistoja voidaan käyttää myös pöytälevyissä tai vastaavissa. Mattolistaa 5001 valmistetaan monia värejä ja pintoja, pituutena 2500 mm. Värikatsaus s mm 27 mm 21 mm 5078 Nurkkalista 5078 kattoon ja pöytälevyille. 27 mm 5079 Nurkkalistoja 5078 ja 5079 käytetään märkätilojen ja kuivien tilojen pöytälevyille. Käytetään myös sisänurkkien nurkkalistoina sekä varjolistana katossa. Nurkkalistan toimituspituus on 2500 mm. Värikatsaus s. 8 Pyöristetty lista Varjolista mm 5002 Pyöristettyä listaa 5000 käytetään usein kynnyksiin, pöytälevyihin tai nurkkalistaksi seinien sisäpuolisiin nurkkiin. Pyöristetty lista 5000 toimitetaan 2500 mm pitkänä. Värikatsaus s Varjolista 5002 lipeäkäsiteltyä mäntyä on erinomainen katon viimeistelyyn. Varjolistan toimituspituus on 2500 mm. Värikatsaus s

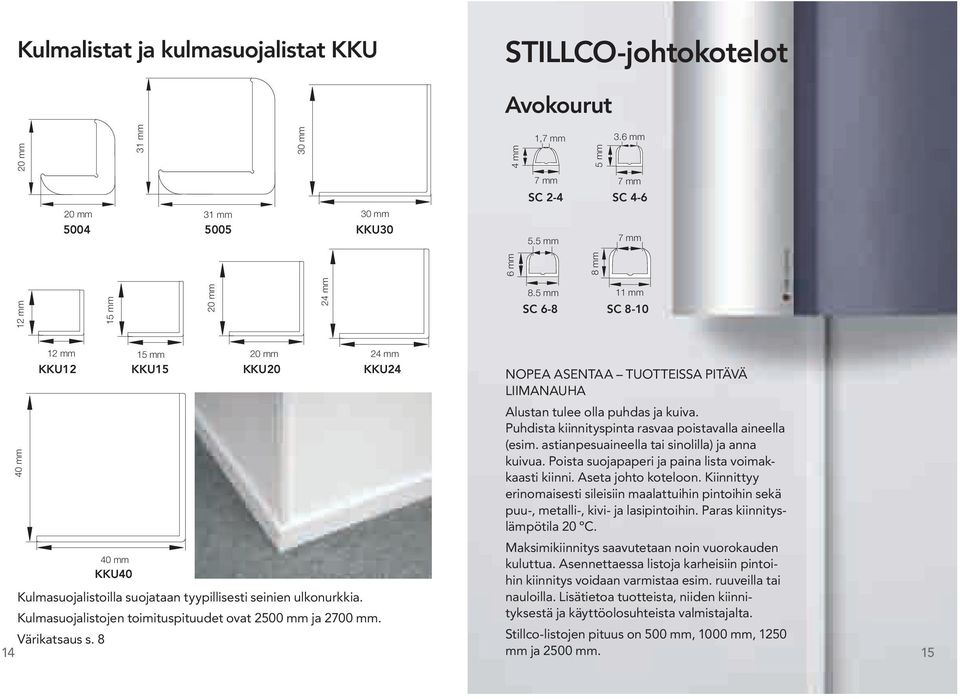

8 Kulmalistat ja kulmasuojalistat KKU STILLCO-johtokotelot Avokourut 31 mm 30 mm 4 mm 1,7 mm 5 mm 3.6 mm mm mm KKU30 7 mm 7 mm SC 2-4 SC mm 7 mm 12 mm 6 mm 8 mm 24 mm 8.5 mm SC mm SC mm 12 mm 24 mm KKU12 KKU15 KKU20 KKU24 40 mm KKU40 Kulmasuojalistoilla suojataan tyypillisesti seinien ulkonurkkia. Kulmasuojalistojen toimituspituudet ovat 2500 mm ja 2700 mm. Värikatsaus s NOPEA ASENTAA TUOTTEISSA PITÄVÄ LIIMANAUHA Alustan tulee olla puhdas ja kuiva. Puhdista kiinnityspinta rasvaa poistavalla aineella (esim. astianpesuaineella tai sinolilla) ja anna kuivua. Poista suojapaperi ja paina lista voimakkaasti kiinni. Aseta johto koteloon. Kiinnittyy erinomaisesti sileisiin maalattuihin pintoihin sekä puu-, metalli-, kivi- ja lasipintoihin. Paras kiinnityslämpötila 20 ºC. Maksimikiinnitys saavutetaan noin vuorokauden kuluttua. Asennettaessa listoja karheisiin pintoihin kiinnitys voidaan varmistaa esim. ruuveilla tai nauloilla. Lisätietoa tuotteista, niiden kiinnityksestä ja käyttöolosuhteista valmistajalta. Stillco-listojen pituus on 500 mm, 1000 mm, 1250 mm ja 2500 mm. 15

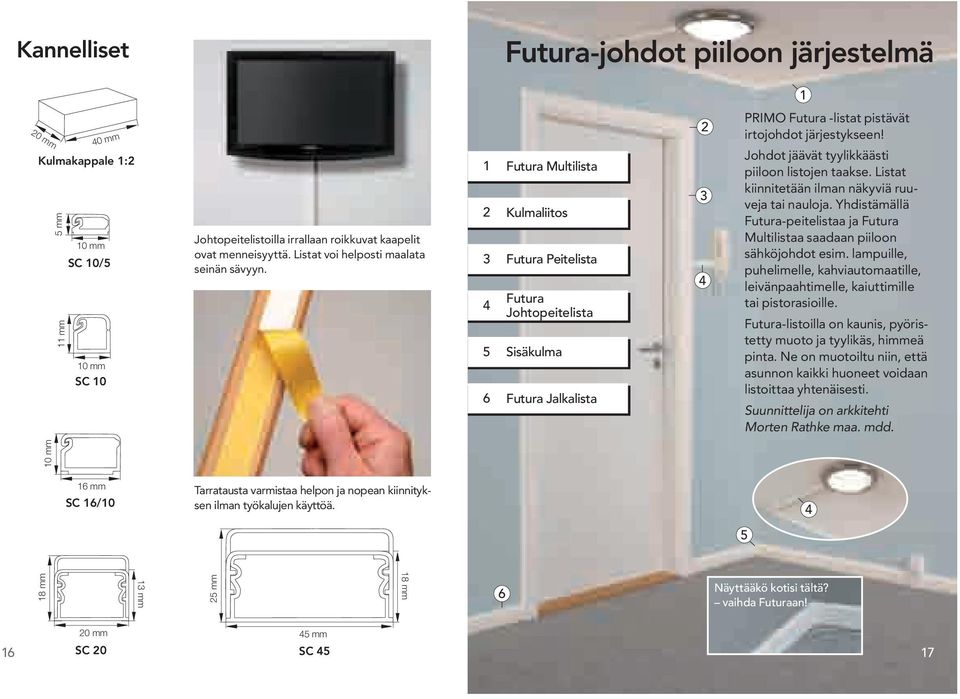

9 Kannelliset Futura-johdot piiloon järjestelmä 1 Kulmakappale 1:2 5 mm 11 mm 40 mm SC 10/5 SC 10 Johtopeitelistoilla irrallaan roikkuvat kaapelit ovat menneisyyttä. Listat voi helposti maalata seinän sävyyn Futura Multilista Kulmaliitos Futura Peitelista Futura Johtopeitelista Sisäkulma Futura Jalkalista PRIMO Futura -listat pistävät irtojohdot järjestykseen! Johdot jäävät tyylikkäästi piiloon listojen taakse. Listat kiinnitetään ilman näkyviä ruuveja tai nauloja. Yhdistämällä Futura-peitelistaa ja Futura Multilistaa saadaan piiloon sähköjohdot esim. lampuille, puhelimelle, kahviautomaatille, leivänpaahtimelle, kaiuttimille tai pistorasioille. Futura-listoilla on kaunis, pyöristetty muoto ja tyylikäs, himmeä pinta. Ne on muotoiltu niin, että asunnon kaikki huoneet voidaan listoittaa yhtenäisesti. Suunnittelija on arkkitehti Morten Rathke maa. mdd. 16 mm SC 16/10 Tarratausta varmistaa helpon ja nopean kiinnityksen ilman työkalujen käyttöä mm 13 mm 25 mm 18 mm 6 Näyttääkö kotisi tältä? vaihda Futuraan! 45 mm 16 SC 20 SC 45 17

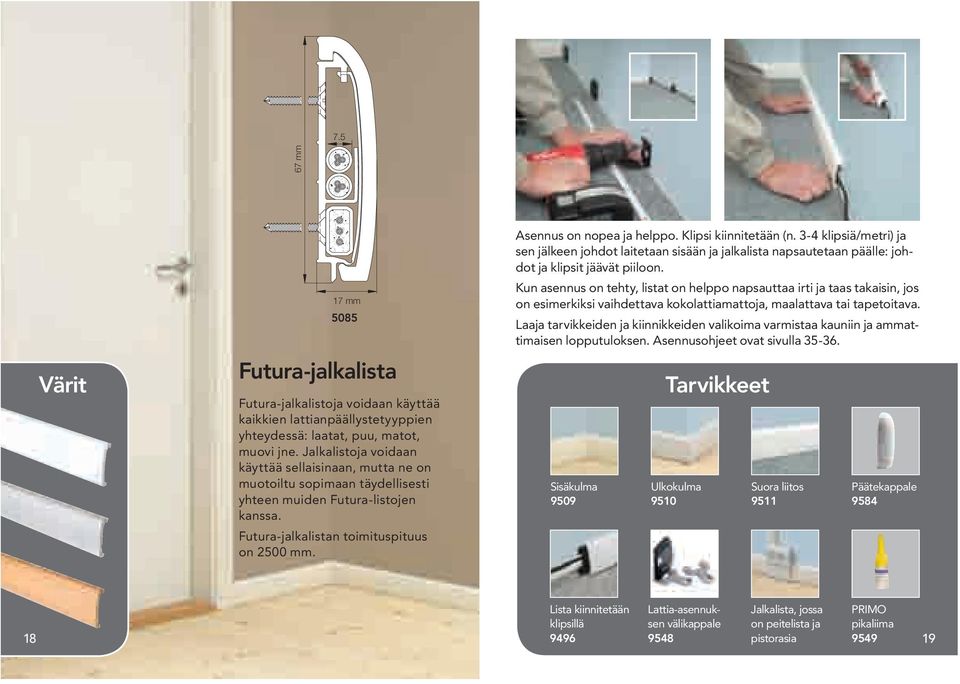

10 mm Värit 17 mm 5085 Futura-jalkalista Futura-jalkalistoja voidaan käyttää kaikkien lattianpäällystetyyppien yhteydessä: laatat, puu, matot, muovi jne. Jalkalistoja voidaan käyttää sellaisinaan, mutta ne on muotoiltu sopimaan täydellisesti yhteen muiden Futura-listojen kanssa. Futura-jalkalistan toimituspituus on 2500 mm. Asennus on nopea ja helppo. Klipsi kiinnitetään (n. 3-4 klipsiä/metri) ja sen jälkeen johdot laitetaan sisään ja jalkalista napsautetaan päälle: johdot ja klipsit jäävät piiloon. Kun asennus on tehty, listat on helppo napsauttaa irti ja taas takaisin, jos on esimerkiksi vaihdettava kokolattiamattoja, maalattava tai tapetoitava. Laaja tarvikkeiden ja kiinnikkeiden valikoima varmistaa kauniin ja ammattimaisen lopputuloksen. Asennusohjeet ovat sivulla Sisäkulma 9509 Tarvikkeet Ulkokulma 9510 Suora liitos 9511 Päätekappale Lista kiinnitetään klipsillä 9496 Lattia-asennuksen välikappale 9548 Jalkalista, jossa on peitelista ja pistorasia PRIMO pikaliima

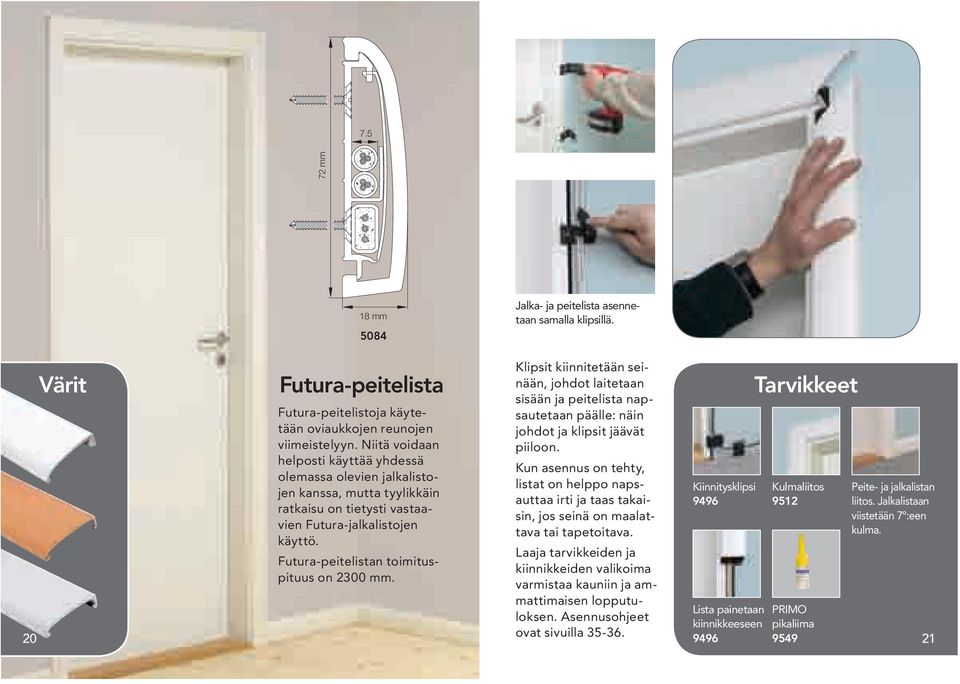

11 mm 18 mm 5084 Jalka- ja peitelista asennetaan samalla klipsillä. 20 Värit Futura-peitelista Futura-peitelistoja käytetään oviaukkojen reunojen viimeistelyyn. Niitä voidaan helposti käyttää yhdessä olemassa olevien jalkalistojen kanssa, mutta tyylikkäin ratkaisu on tietysti vastaavien Futura-jalkalistojen käyttö. Futura-peitelistan toimituspituus on 2300 mm. Klipsit kiinnitetään seinään, johdot laitetaan sisään ja peitelista napsautetaan päälle: näin johdot ja klipsit jäävät piiloon. Kun asennus on tehty, listat on helppo napsauttaa irti ja taas takaisin, jos seinä on maalattava tai tapetoitava. Laaja tarvikkeiden ja kiinnikkeiden valikoima varmistaa kauniin ja ammattimaisen lopputuloksen. Asennusohjeet ovat sivuilla Kiinnitysklipsi 9496 Lista painetaan kiinnikkeeseen 9496 Tarvikkeet Kulmaliitos 9512 PRIMO pikaliima 9549 Peite- ja jalkalistan liitos. Jalkalistaan viistetään 7º:een kulma. 21

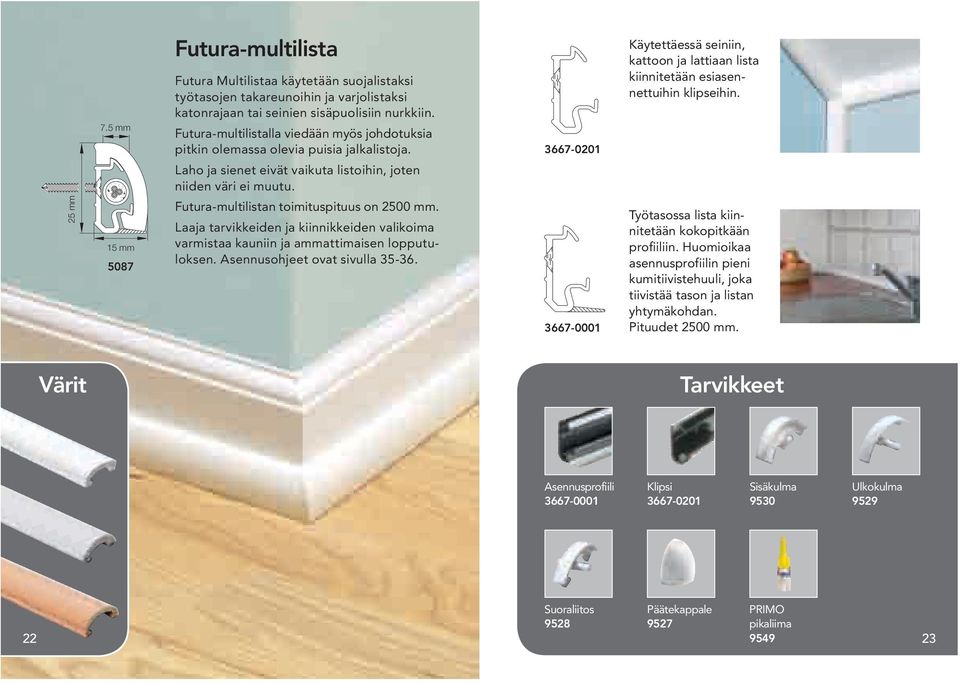

12 25 mm 7.5 mm 5087 Futura-multilista Futura Multilistaa käytetään suojalistaksi työtasojen takareunoihin ja varjolistaksi katonrajaan tai seinien sisäpuolisiin nurkkiin. Futura-multilistalla viedään myös johdotuksia pitkin olemassa olevia puisia jalkalistoja. Laho ja sienet eivät vaikuta listoihin, joten niiden väri ei muutu. Futura-multilistan toimituspituus on 2500 mm. Laaja tarvikkeiden ja kiinnikkeiden valikoima varmistaa kauniin ja ammattimaisen lopputuloksen. Asennusohjeet ovat sivulla Käytettäessä seiniin, kattoon ja lattiaan lista kiinnitetään esiasennettuihin klipseihin. Työtasossa lista kiinnitetään kokopitkään profiiliin. Huomioikaa asennusprofiilin pieni kumitiivistehuuli, joka tiivistää tason ja listan yhtymäkohdan. Pituudet 2500 mm. Värit Tarvikkeet Asennusprofiili Klipsi Sisäkulma 9530 Ulkokulma Suoraliitos 9528 Päätekappale 9527 PRIMO pikaliima

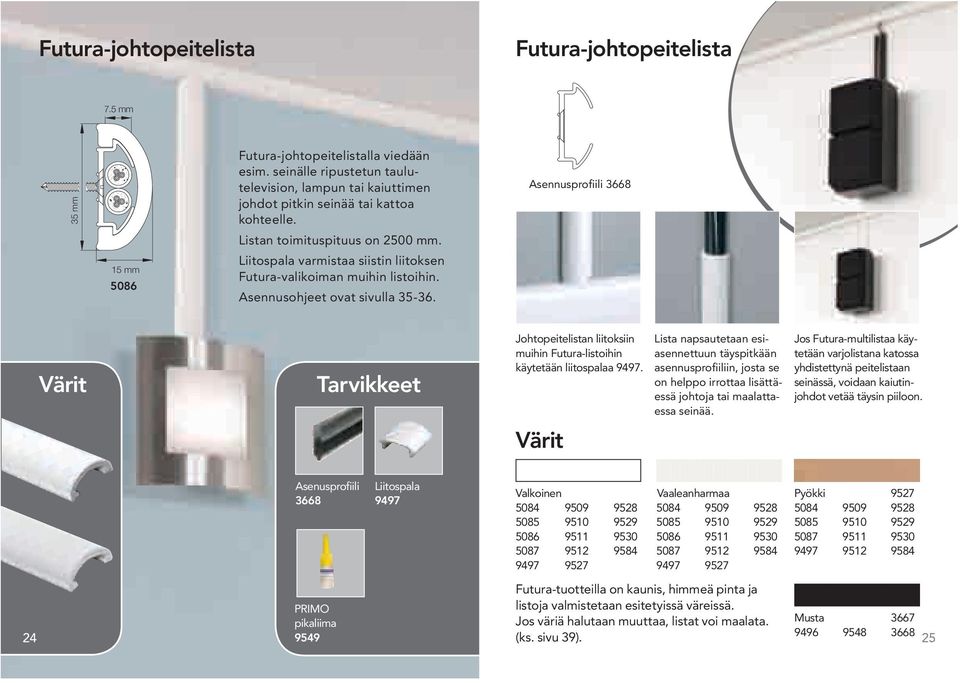

13 Futura-johtopeitelista Futura-johtopeitelista 7.5 mm 35 mm 5086 Futura-johtopeitelistalla viedään esim. seinälle ripustetun taulutelevision, lampun tai kaiuttimen johdot pitkin seinää tai kattoa kohteelle. Listan toimituspituus on 2500 mm. Liitospala varmistaa siistin liitoksen Futura-valikoiman muihin listoihin. Asennusohjeet ovat sivulla Asennusprofiili 3668 Värit Tarvikkeet Johtopeitelistan liitoksiin muihin Futura-listoihin käytetään liitospalaa Värit Lista napsautetaan esiasennettuun täyspitkään asennusprofiiliin, josta se on helppo irrottaa lisättäessä johtoja tai maalattaessa seinää. Jos Futura-multilistaa käytetään varjolistana katossa yhdistettynä peitelistaan seinässä, voidaan kaiutinjohdot vetää täysin piiloon. Asenusprofiili 3668 Liitospala 9497 Valkoinen Vaaleanharmaa Futura-tuotteilla on kaunis, himmeä pinta ja PRIMO listoja valmistetaan esitetyissä väreissä. pikaliima Jos väriä halutaan muuttaa, listat voi maalata. Musta (ks. sivu 39) Pyökki

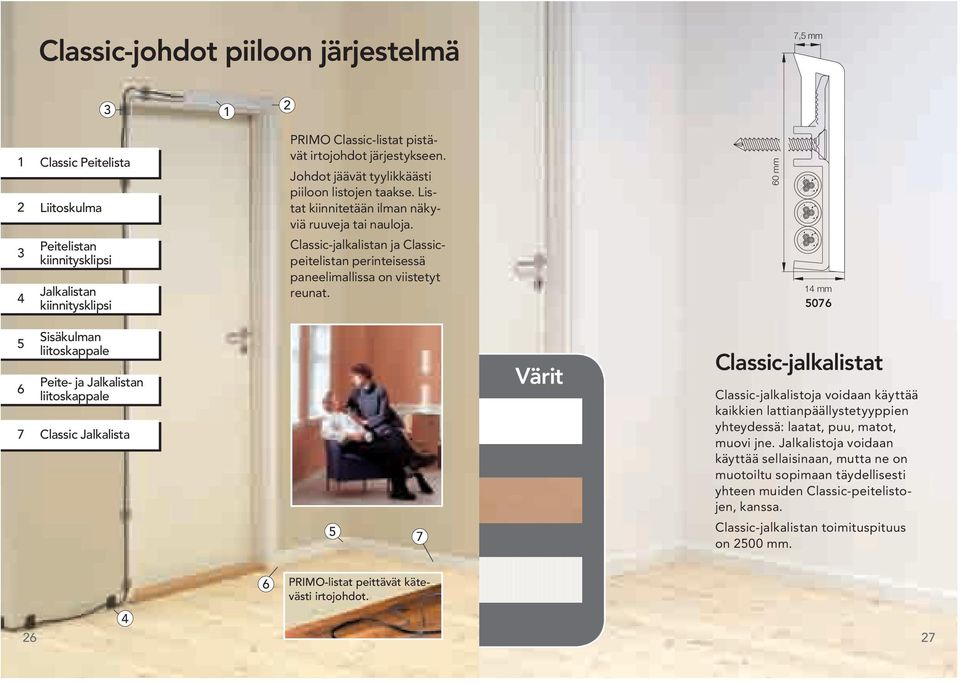

14 60 mm Classic-johdot piiloon järjestelmä 7,5 mm Classic Peitelista Liitoskulma Peitelistan kiinnitysklipsi Jalkalistan kiinnitysklipsi PRIMO Classic-listat pistävät irtojohdot järjestykseen. Johdot jäävät tyylikkäästi piiloon listojen taakse. Listat kiinnitetään ilman näkyviä ruuveja tai nauloja. Classic-jalkalistan ja Classicpeitelistan perinteisessä paneelimallissa on viistetyt reunat. 14 mm Sisäkulman liitoskappale Peite- ja Jalkalistan liitoskappale Classic Jalkalista 5 7 Värit Classic-jalkalistat Classic-jalkalistoja voidaan käyttää kaikkien lattianpäällystetyyppien yhteydessä: laatat, puu, matot, muovi jne. Jalkalistoja voidaan käyttää sellaisinaan, mutta ne on muotoiltu sopimaan täydellisesti yhteen muiden Classic-peitelistojen, kanssa. Classic-jalkalistan toimituspituus on 2500 mm. 4 6 PRIMO-listat peittävät kätevästi irtojohdot

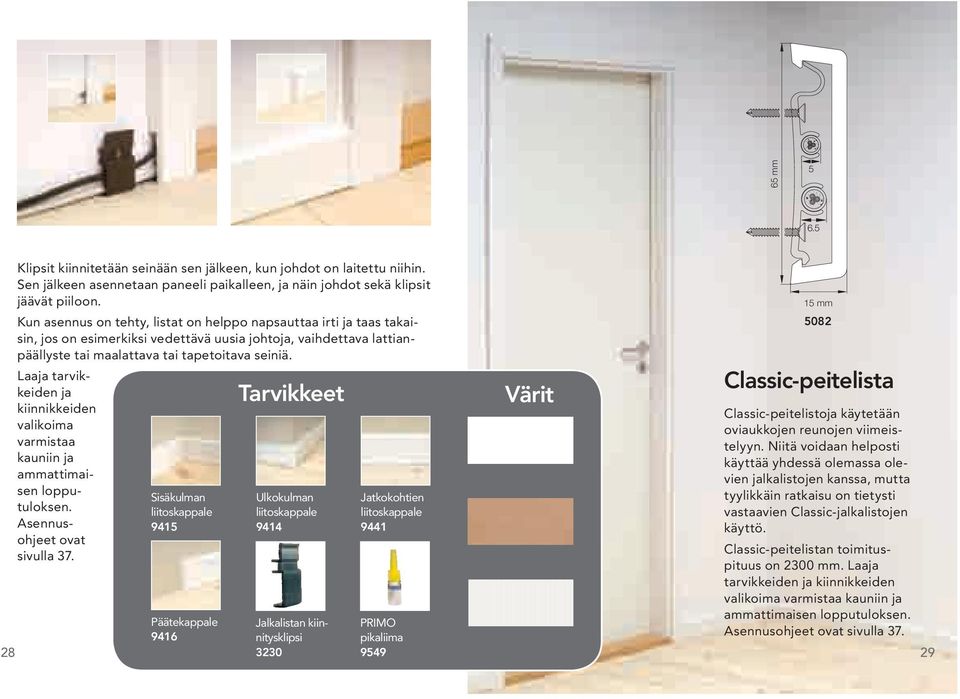

15 65 mm Klipsit kiinnitetään seinään sen jälkeen, kun johdot on laitettu niihin. Sen jälkeen asennetaan paneeli paikalleen, ja näin johdot sekä klipsit jäävät piiloon. Kun asennus on tehty, listat on helppo napsauttaa irti ja taas takaisin, jos on esimerkiksi vedettävä uusia johtoja, vaihdettava lattianpäällyste tai maalattava tai tapetoitava seiniä. Laaja tarvikkeiden ja kiinnikkeiden valikoima varmistaa kauniin ja ammattimaisen lopputuloksen. Asennusohjeet ovat sivulla 37. Sisäkulman liitoskappale 9415 Tarvikkeet Ulkokulman liitoskappale 9414 Jatkokohtien liitoskappale 9441 Värit 5082 Classic-peitelista Classic-peitelistoja käytetään oviaukkojen reunojen viimeistelyyn. Niitä voidaan helposti käyttää yhdessä olemassa olevien jalkalistojen kanssa, mutta tyylikkäin ratkaisu on tietysti vastaavien Classic-jalkalistojen käyttö. Classic-peitelistan toimituspituus on 2300 mm. Laaja tarvikkeiden ja kiinnikkeiden valikoima varmistaa kauniin ja ammattimaisen lopputuloksen. Päätekappale Jalkalistan kiinnitysklipsi pikaliima PRIMO 9416 Asennusohjeet ovat sivulla

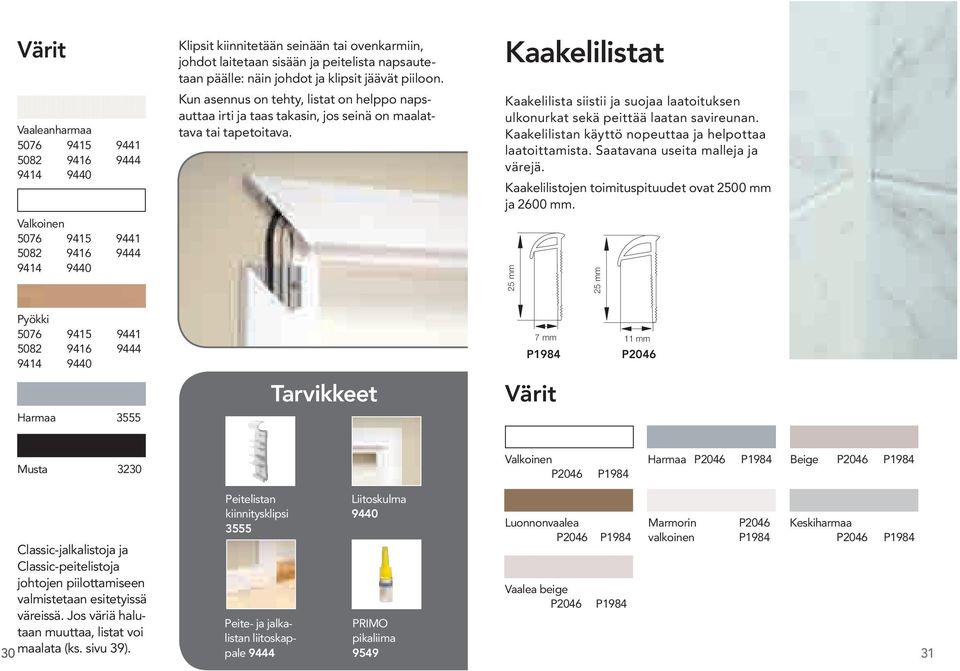

16 Värit Vaaleanharmaa Valkoinen Klipsit kiinnitetään seinään tai ovenkarmiin, johdot laitetaan sisään ja peitelista napsautetaan päälle: näin johdot ja klipsit jäävät piiloon. Kun asennus on tehty, listat on helppo napsauttaa irti ja taas takasin, jos seinä on maalattava tai tapetoitava. Kaakelilistat Kaakelilista siistii ja suojaa laatoituksen ulkonurkat sekä peittää laatan savireunan. Kaakelilistan käyttö nopeuttaa ja helpottaa laatoittamista. Saatavana useita malleja ja värejä. Kaakelilistojen toimituspituudet ovat 2500 mm ja 2600 mm. 25 mm 25 mm Pyökki mm P mm P2046 Harmaa 3555 Tarvikkeet Värit Musta 3230 Valkoinen P2046 P1984 Harmaa P2046 P1984 Beige P2046 P1984 Peitelistan kiinnitysklipsi 3555 Liitoskulma 9440 Luonnonvaalea P2046 Marmorin valkoinen Keskiharmaa P2046 Classic-jalkalistoja ja Classic-peitelistoja johtojen piilottamiseen Vaalea beige valmistetaan esitetyissä P2046 P1984 väreissä. Jos väriä halutaan muuttaa, listat voi Peite- ja jalkalistan liitoskap- pikaliima PRIMO 30 maalata (ks. sivu 39). pale P1984 P2046 P1984 P1984

17 Lasilistat Lasilistat Asennusohjeet Yleistä 13 mm 16 mm 5067 LL10/10 14 mm LL14/10 Lasilistat asennetaan ruostumattomilla kampanauloilla. Ikkunan alalistat 7,0 13 mm 16 mm 19 mm 5068 Lasilistoja ja ikkunan alalistoja käytetään eristys- ja tavallisille laseille kiinteisiin ja avattaviin ikkunoihin. (Asennus, ks. sivu 38) Listat toimitetaan valkoisina (mutta ne voidaan maalata, ks. sivu 39) ja lasitusnauha asennettuna pituutena 2500 mm. Muut mitat on esitetty profiilipiirroksissa. Kiinnittäminen PRIMO-listat ruuvataan tai naulataan kiinni. Listat kiinnitetään cm välein alusmateriaalista riippuen, etteivät halkea asennettaessa. Lasilistat, kts. ohjeet sivulta 30. PRIMO-listat kiinnitetään alkoholipohjaisella silikonilla tai asennusliimalla. Työkalut Asennuksessa ja työstössä käytetään tavallisia puuntyöstötyökaluja, kuten pienihampaista sahaa tai kulmasahaa. Pienehköt listat katkaistaan listaleikkurilla. Sovittaminen Listat jyrsitään ja sahataan kuten puu yleensä ja sovitetaan 2 mm kerrallaan. Tähän käytetään pienihampaista sahaa, jolla saadaan laadukkaat saumat. Siisteimmät saumat saadaan käyttämällä hyvälaatuista kulmasahaa. Turvallisuus Sähkötyökalujen käytössä noudatetaan normaaleja turvallisuusmääräyksiä. Tarvikkeet Värit Pienehköt listat katkaistaan helposti listaleikkurilla. 45 kulma leikataan helpoimmin ja parhaiten kulmasahalla. Ruostumattomat kampanaulat Valkoinen 33

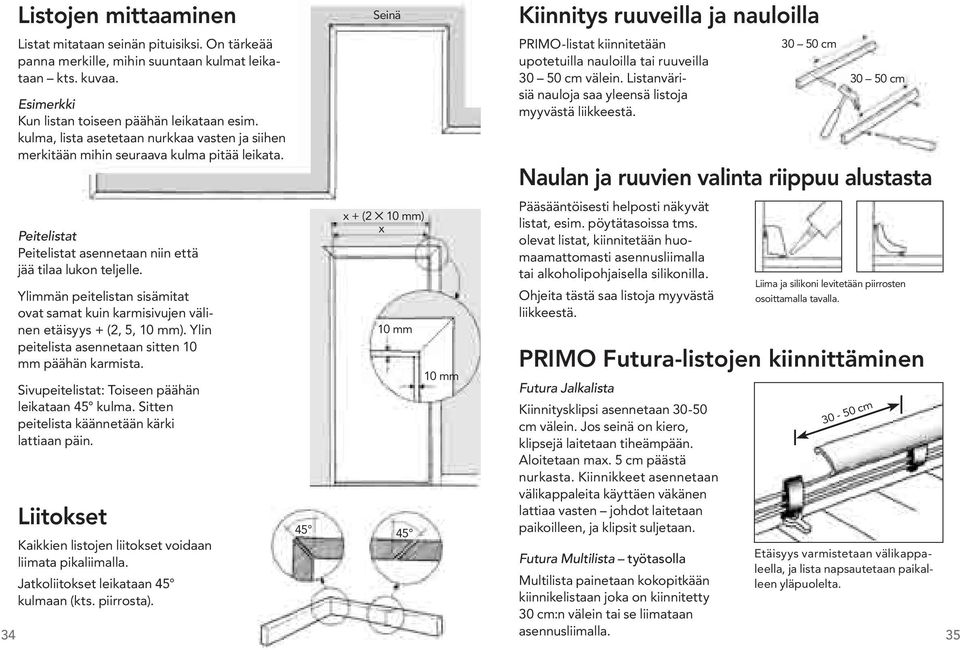

18 Listojen mittaaminen Listat mitataan seinän pituisiksi. On tärkeää panna merkille, mihin suuntaan kulmat leikataan kts. kuvaa. Esimerkki Kun listan toiseen päähän leikataan esim. kulma, lista asetetaan nurkkaa vasten ja siihen merkitään mihin seuraava kulma pitää leikata. Peitelistat Peitelistat asennetaan niin että jää tilaa lukon teljelle. Ylimmän peitelistan sisämitat ovat samat kuin karmisivujen välinen etäisyys + (2, 5, ). Ylin peitelista asennetaan sitten 10 mm päähän karmista. Sivupeitelistat: Toiseen päähän leikataan 45 kulma. Sitten peitelista käännetään kärki lattiaan päin. Liitokset Seinä x + (2 ) x Kiinnitys ruuveilla ja nauloilla PRIMO-listat kiinnitetään upotetuilla nauloilla tai ruuveilla cm välein. Listanvärisiä nauloja saa yleensä listoja myyvästä liikkeestä. Naulan ja ruuvien valinta riippuu alustasta Pääsääntöisesti helposti näkyvät listat, esim. pöytätasoissa tms. olevat listat, kiinnitetään huomaamattomasti asennusliimalla tai alkoholipohjaisella silikonilla. Ohjeita tästä saa listoja myyvästä liikkeestä. Futura Jalkalista Kiinnitysklipsi asennetaan cm välein. Jos seinä on kiero, klipsejä laitetaan tiheämpään. Aloitetaan max. 5 cm päästä nurkasta. Kiinnikkeet asennetaan välikappaleita käyttäen väkänen lattiaa vasten johdot laitetaan paikoilleen, ja klipsit suljetaan cm Liima ja silikoni levitetään piirrosten osoittamalla tavalla cm cm PRIMO Futura-listojen kiinnittäminen Kaikkien listojen liitokset voidaan Etäisyys varmistetaan välikappaleella, ja lista napsautetaan paikal- liimata pikaliimalla. Futura Multilista työtasolla Jatkoliitokset leikataan 45 Multilista painetaan kokopitkään leen yläpuolelta. kulmaan (kts. piirrosta). kiinnikelistaan joka on kiinnitetty 30 cm:n välein tai se liimataan 34 asennusliimalla. 35

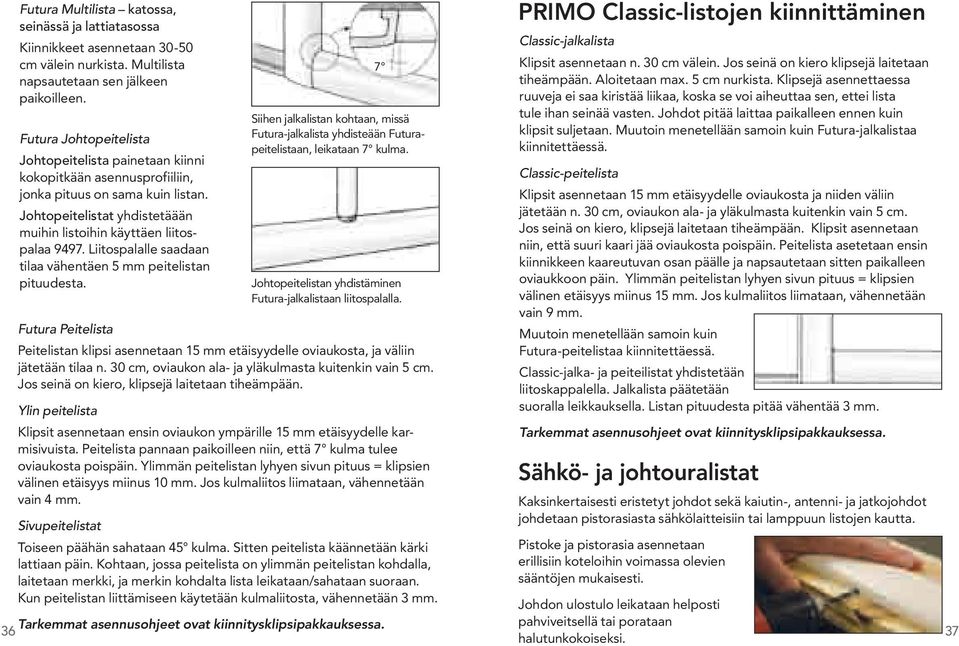

19 Futura Multilista katossa, seinässä ja lattiatasossa Kiinnikkeet asennetaan cm välein nurkista. Multilista napsautetaan sen jälkeen paikoilleen. Futura Johtopeitelista Johtopeitelista painetaan kiinni kokopitkään asennusprofiiliin, jonka pituus on sama kuin listan. Johtopeitelistat yhdistetäään muihin listoihin käyttäen liitospalaa Liitospalalle saadaan tilaa vähentäen 5 mm peitelistan pituudesta. Futura Peitelista Peitelistan klipsi asennetaan etäisyydelle oviaukosta, ja väliin jätetään tilaa n. 30 cm, oviaukon ala- ja yläkulmasta kuitenkin vain 5 cm. Jos seinä on kiero, klipsejä laitetaan tiheämpään. Ylin peitelista Klipsit asennetaan ensin oviaukon ympärille etäisyydelle karmisivuista. Peitelista pannaan paikoilleen niin, että 7 kulma tulee oviaukosta poispäin. Ylimmän peitelistan lyhyen sivun pituus = klipsien välinen etäisyys miinus. Jos kulmaliitos liimataan, vähennetään vain 4 mm. Sivupeitelistat 7 Siihen jalkalistan kohtaan, missä Futura-jalkalista yhdisteään Futurapeitelistaan, leikataan 7 kulma. Johtopeitelistan yhdistäminen Futura-jalkalistaan liitospalalla. PRIMO Classic-listojen kiinnittäminen Classic-jalkalista Klipsit asennetaan n. 30 cm välein. Jos seinä on kiero klipsejä laitetaan tiheämpään. Aloitetaan max. 5 cm nurkista. Klipsejä asennettaessa ruuveja ei saa kiristää liikaa, koska se voi aiheuttaa sen, ettei lista tule ihan seinää vasten. Johdot pitää laittaa paikalleen ennen kuin klipsit suljetaan. Muutoin menetellään samoin kuin Futura-jalkalistaa kiinnitettäessä. Classic-peitelista Klipsit asennetaan etäisyydelle oviaukosta ja niiden väliin jätetään n. 30 cm, oviaukon ala- ja yläkulmasta kuitenkin vain 5 cm. Jos seinä on kiero, klipsejä laitetaan tiheämpään. Klipsit asennetaan niin, että suuri kaari jää oviaukosta poispäin. Peitelista asetetaan ensin kiinnikkeen kaareutuvan osan päälle ja napsautetaan sitten paikalleen oviaukkoon päin. Ylimmän peitelistan lyhyen sivun pituus = klipsien välinen etäisyys miinus. Jos kulmaliitos liimataan, vähennetään vain 9 mm. Muutoin menetellään samoin kuin Futura-peitelistaa kiinnitettäessä. Classic-jalka- ja peiteilistat yhdistetään liitoskappalella. Jalkalista päätetään suoralla leikkauksella. Listan pituudesta pitää vähentää 3 mm. Tarkemmat asennusohjeet ovat kiinnitysklipsipakkauksessa. Sähkö- ja johtouralistat Kaksinkertaisesti eristetyt johdot sekä kaiutin-, antenni- ja jatkojohdot johdetaan pistorasiasta sähkölaitteisiin tai lamppuun listojen kautta. Toiseen päähän sahataan 45 kulma. Sitten peitelista käännetään kärki Pistoke ja pistorasia asennetaan lattiaan päin. Kohtaan, jossa peitelista on ylimmän peitelistan kohdalla, erillisiin koteloihin voimassa olevien laitetaan merkki, ja merkin kohdalta lista leikataan/sahataan suoraan. sääntöjen mukaisesti. Kun peitelistan liittämiseen käytetään kulmaliitosta, vähennetään 3 mm. Johdon ulostulo leikataan helposti Tarkemmat asennusohjeet ovat kiinnitysklipsipakkauksessa. pahviveitsellä tai porataan 36 halutunkokoiseksi. 37

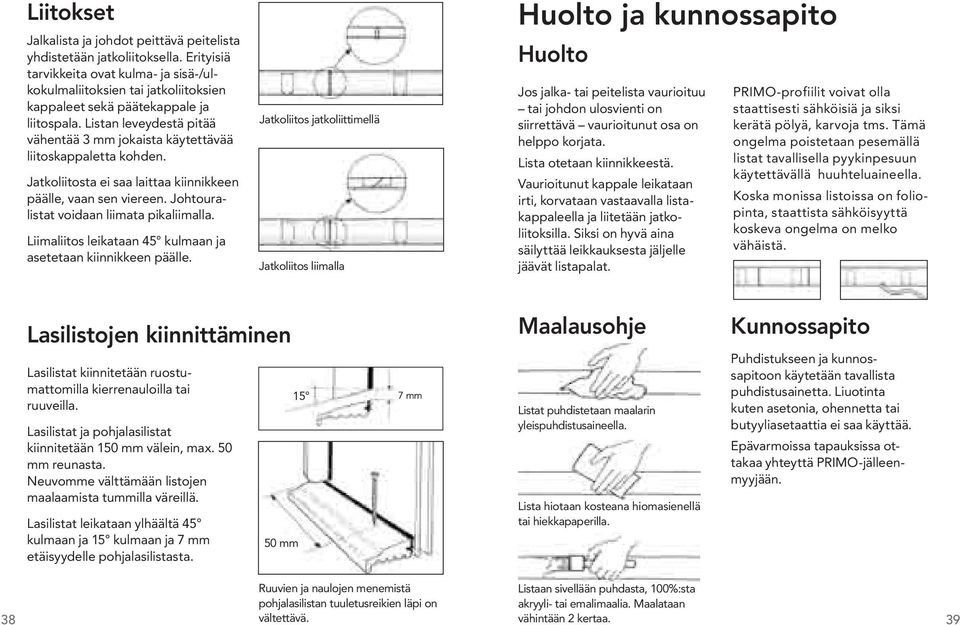

20 Liitokset Jalkalista ja johdot peittävä peitelista yhdistetään jatkoliitoksella. Erityisiä tarvikkeita ovat kulma- ja sisä-/ulkokulmaliitoksien tai jatkoliitoksien kappaleet sekä päätekappale ja liitospala. Listan leveydestä pitää vähentää 3 mm jokaista käytettävää liitoskappaletta kohden. Jatkoliitosta ei saa laittaa kiinnikkeen päälle, vaan sen viereen. Johtouralistat voidaan liimata pikaliimalla. Liimaliitos leikataan 45 kulmaan ja asetetaan kiinnikkeen päälle. Jatkoliitos jatkoliittimellä Jatkoliitos liimalla Huolto ja kunnossapito Huolto Jos jalka- tai peitelista vaurioituu tai johdon ulosvienti on siirrettävä vaurioitunut osa on helppo korjata. Lista otetaan kiinnikkeestä. Vaurioitunut kappale leikataan irti, korvataan vastaavalla listakappaleella ja liitetään jatkoliitoksilla. Siksi on hyvä aina säilyttää leikkauksesta jäljelle jäävät listapalat. PRIMO-profiilit voivat olla staattisesti sähköisiä ja siksi kerätä pölyä, karvoja tms. Tämä ongelma poistetaan pesemällä listat tavallisella pyykinpesuun käytettävällä huuhteluaineella. Koska monissa listoissa on foliopinta, staattista sähköisyyttä koskeva ongelma on melko vähäistä. Lasilistojen kiinnittäminen Lasilistat kiinnitetään ruostumattomilla kierrenauloilla tai ruuveilla. Lasilistat ja pohjalasilistat kiinnitetään 150 mm välein, max. 50 mm reunasta. Neuvomme välttämään listojen maalaamista tummilla väreillä. Lasilistat leikataan ylhäältä 45 kulmaan ja 15 kulmaan ja 7 mm etäisyydelle pohjalasilistasta. 50 mm 15 7 mm Maalausohje Listat puhdistetaan maalarin yleispuhdistusaineella. Lista hiotaan kosteana hiomasienellä tai hiekkapaperilla. Kunnossapito Puhdistukseen ja kunnossapitoon käytetään tavallista puhdistusainetta. Liuotinta kuten asetonia, ohennetta tai butyyliasetaattia ei saa käyttää. Epävarmoissa tapauksissa ottakaa yhteyttä PRIMO-jälleenmyyjään. 38 Ruuvien ja naulojen menemistä pohjalasilistan tuuletusreikien läpi on vältettävä. Listaan sivellään puhdasta, 100%:sta akryyli- tai emalimaalia. Maalataan vähintään 2 kertaa. 39

21 OY PRIMO FINLAND AB PL 283, Vaasa Puh. (06) Faksi (06) Jälleenmyyjä: DEVISION 82062
