DCR-DVD406E/DVD408E/ DVD506E/DVD508E/DVD808E/ DVD908E

Transkriptio

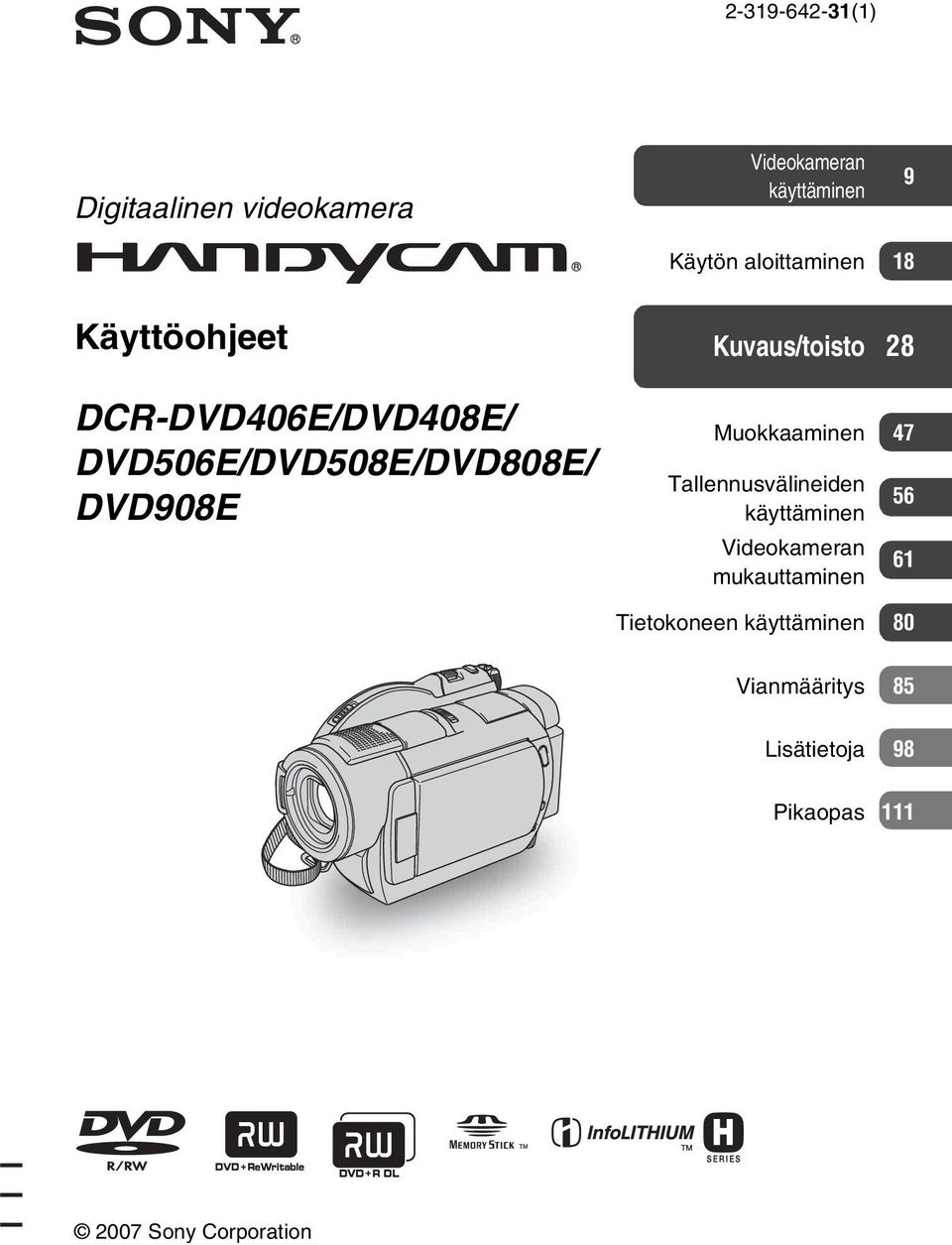

1 (1) Digitaalinen videokamera Videokameran käyttäminen 9 Käytön aloittaminen 18 Käyttöohjeet DCR-DVD406E/DVD408E/ DVD506E/DVD508E/DVD808E/ DVD908E Kuvaus/toisto 28 Muokkaaminen 47 Tallennusvälineiden käyttäminen Videokameran mukauttaminen Tietokoneen käyttäminen 80 Vianmääritys 85 Lisätietoja 98 Pikaopas Sony Corporation

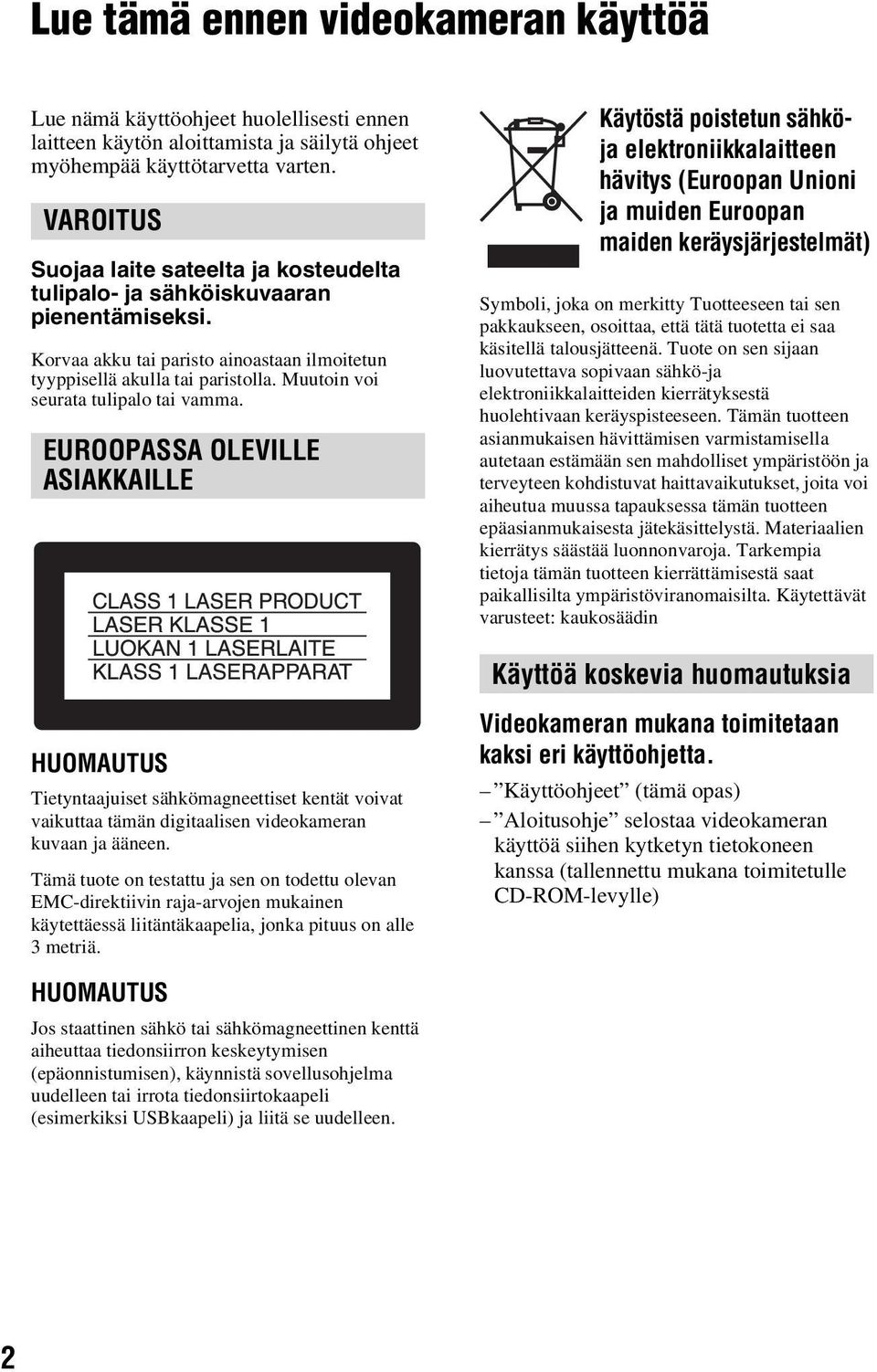

2 Lue tämä ennen videokameran käyttöä Lue nämä käyttöohjeet huolellisesti ennen laitteen käytön aloittamista ja säilytä ohjeet myöhempää käyttötarvetta varten. VAROITUS Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran pienentämiseksi. Korvaa akku tai paristo ainoastaan ilmoitetun tyyppisellä akulla tai paristolla. Muutoin voi seurata tulipalo tai vamma. EUROOPASSA OLEVILLE ASIAKKAILLE Käytöstä poistetun sähköja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Käytettävät varusteet: kaukosäädin Käyttöä koskevia huomautuksia HUOMAUTUS Tietyntaajuiset sähkömagneettiset kentät voivat vaikuttaa tämän digitaalisen videokameran kuvaan ja ääneen. Tämä tuote on testattu ja sen on todettu olevan EMC-direktiivin raja-arvojen mukainen käytettäessä liitäntäkaapelia, jonka pituus on alle 3 metriä. Videokameran mukana toimitetaan kaksi eri käyttöohjetta. Käyttöohjeet (tämä opas) Aloitusohje selostaa videokameran käyttöä siihen kytketyn tietokoneen kanssa (tallennettu mukana toimitetulle CD-ROM-levylle) HUOMAUTUS Jos staattinen sähkö tai sähkömagneettinen kenttä aiheuttaa tiedonsiirron keskeytymisen (epäonnistumisen), käynnistä sovellusohjelma uudelleen tai irrota tiedonsiirtokaapeli (esimerkiksi USBkaapeli) ja liitä se uudelleen. 2

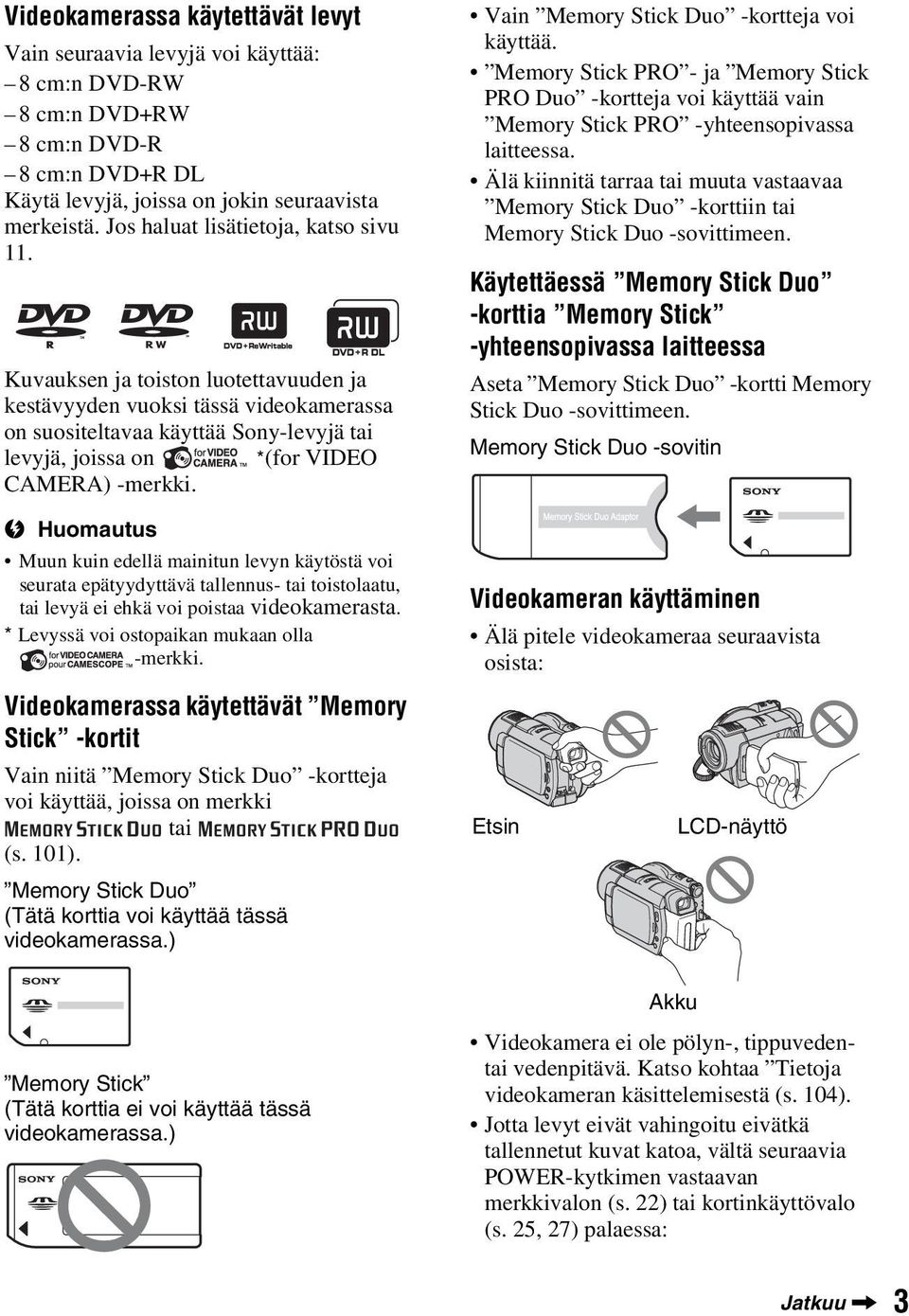

3 Videokamerassa käytettävät levyt Vain seuraavia levyjä voi käyttää: 8 cm:n DVD-RW 8 cm:n DVD+RW 8 cm:n DVD-R 8 cm:n DVD+R DL Käytä levyjä, joissa on jokin seuraavista merkeistä. Jos haluat lisätietoja, katso sivu 11. Kuvauksen ja toiston luotettavuuden ja kestävyyden vuoksi tässä videokamerassa on suositeltavaa käyttää Sony-levyjä tai levyjä, joissa on *(for VIDEO CAMERA) -merkki. b Huomautus Muun kuin edellä mainitun levyn käytöstä voi seurata epätyydyttävä tallennus- tai toistolaatu, tai levyä ei ehkä voi poistaa videokamerasta. * Levyssä voi ostopaikan mukaan olla -merkki. Videokamerassa käytettävät Memory Stick -kortit Vain niitä Memory Stick Duo -kortteja voi käyttää, joissa on merkki tai (s. 101). Memory Stick Duo (Tätä korttia voi käyttää tässä videokamerassa.) Memory Stick (Tätä korttia ei voi käyttää tässä videokamerassa.) Vain Memory Stick Duo -kortteja voi käyttää. Memory Stick PRO - ja Memory Stick PRO Duo -kortteja voi käyttää vain Memory Stick PRO -yhteensopivassa laitteessa. Älä kiinnitä tarraa tai muuta vastaavaa Memory Stick Duo -korttiin tai Memory Stick Duo -sovittimeen. Käytettäessä Memory Stick Duo -korttia Memory Stick -yhteensopivassa laitteessa Aseta Memory Stick Duo -kortti Memory Stick Duo -sovittimeen. Memory Stick Duo -sovitin Videokameran käyttäminen Älä pitele videokameraa seuraavista osista: Etsin Akku LCD-näyttö Videokamera ei ole pölyn-, tippuvedentai vedenpitävä. Katso kohtaa Tietoja videokameran käsittelemisestä (s. 104). Jotta levyt eivät vahingoitu eivätkä tallennetut kuvat katoa, vältä seuraavia POWER-kytkimen vastaavan merkkivalon (s. 22) tai kortinkäyttövalo (s. 25, 27) palaessa: Jatkuu, 3

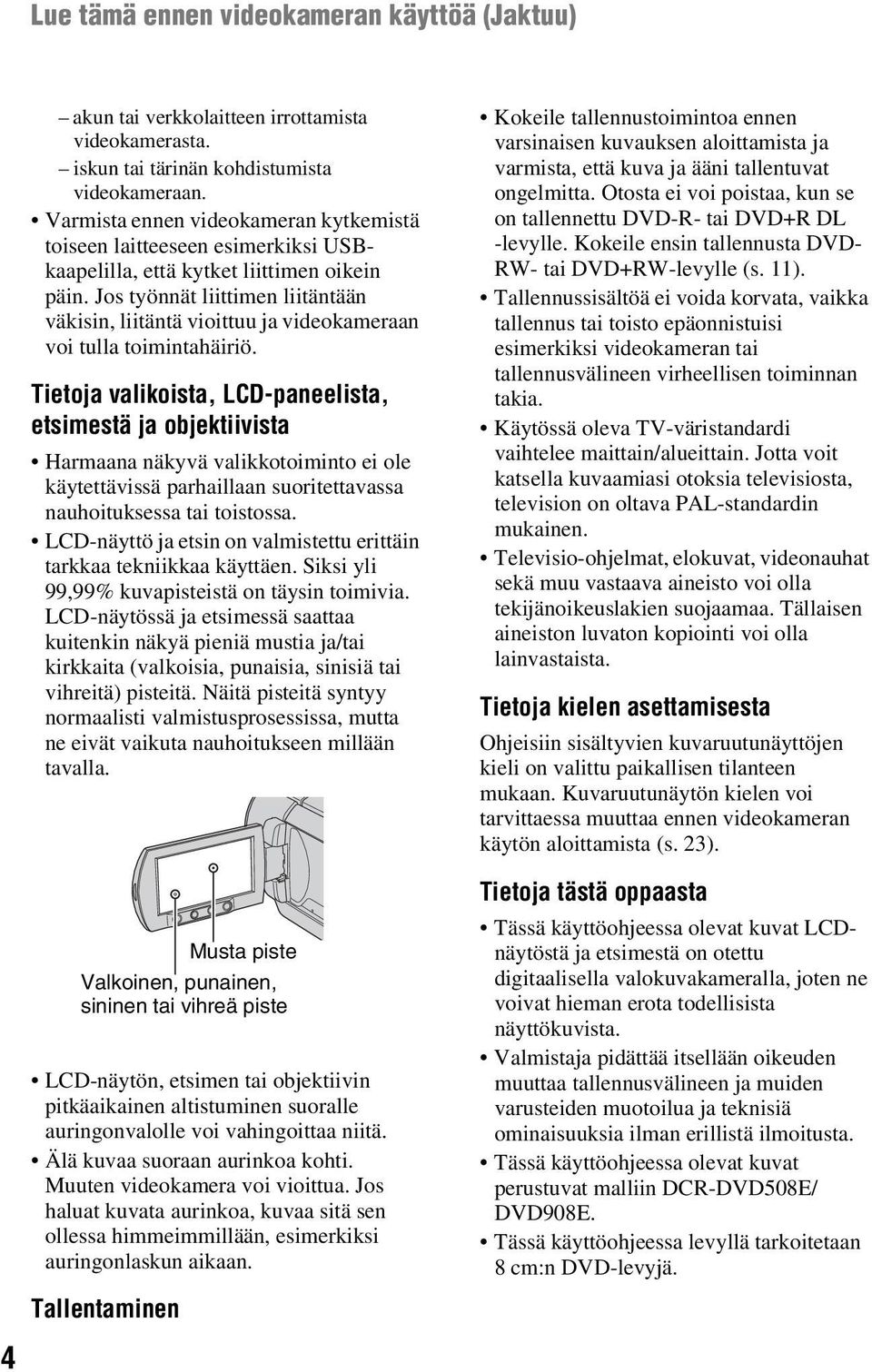

4 Lue tämä ennen videokameran käyttöä (Jaktuu) 4 akun tai verkkolaitteen irrottamista videokamerasta. iskun tai tärinän kohdistumista videokameraan. Varmista ennen videokameran kytkemistä toiseen laitteeseen esimerkiksi USBkaapelilla, että kytket liittimen oikein päin. Jos työnnät liittimen liitäntään väkisin, liitäntä vioittuu ja videokameraan voi tulla toimintahäiriö. Tietoja valikoista, LCD-paneelista, etsimestä ja objektiivista Harmaana näkyvä valikkotoiminto ei ole käytettävissä parhaillaan suoritettavassa nauhoituksessa tai toistossa. LCD-näyttö ja etsin on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99% kuvapisteistä on täysin toimivia. LCD-näytössä ja etsimessä saattaa kuitenkin näkyä pieniä mustia ja/tai kirkkaita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Näitä pisteitä syntyy normaalisti valmistusprosessissa, mutta ne eivät vaikuta nauhoitukseen millään tavalla. Musta piste Valkoinen, punainen, sininen tai vihreä piste LCD-näytön, etsimen tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa niitä. Älä kuvaa suoraan aurinkoa kohti. Muuten videokamera voi vioittua. Jos haluat kuvata aurinkoa, kuvaa sitä sen ollessa himmeimmillään, esimerkiksi auringonlaskun aikaan. Tallentaminen Kokeile tallennustoimintoa ennen varsinaisen kuvauksen aloittamista ja varmista, että kuva ja ääni tallentuvat ongelmitta. Otosta ei voi poistaa, kun se on tallennettu DVD-R- tai DVD+R DL -levylle. Kokeile ensin tallennusta DVD- RW- tai DVD+RW-levylle (s. 11). Tallennussisältöä ei voida korvata, vaikka tallennus tai toisto epäonnistuisi esimerkiksi videokameran tai tallennusvälineen virheellisen toiminnan takia. Käytössä oleva TV-väristandardi vaihtelee maittain/alueittain. Jotta voit katsella kuvaamiasi otoksia televisiosta, television on oltava PAL-standardin mukainen. Televisio-ohjelmat, elokuvat, videonauhat sekä muu vastaava aineisto voi olla tekijänoikeuslakien suojaamaa. Tällaisen aineiston luvaton kopiointi voi olla lainvastaista. Tietoja kielen asettamisesta Ohjeisiin sisältyvien kuvaruutunäyttöjen kieli on valittu paikallisen tilanteen mukaan. Kuvaruutunäytön kielen voi tarvittaessa muuttaa ennen videokameran käytön aloittamista (s. 23). Tietoja tästä oppaasta Tässä käyttöohjeessa olevat kuvat LCDnäytöstä ja etsimestä on otettu digitaalisella valokuvakameralla, joten ne voivat hieman erota todellisista näyttökuvista. Valmistaja pidättää itsellään oikeuden muuttaa tallennusvälineen ja muiden varusteiden muotoilua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta. Tässä käyttöohjeessa olevat kuvat perustuvat malliin DCR-DVD508E/ DVD908E. Tässä käyttöohjeessa levyllä tarkoitetaan 8 cm:n DVD-levyjä.

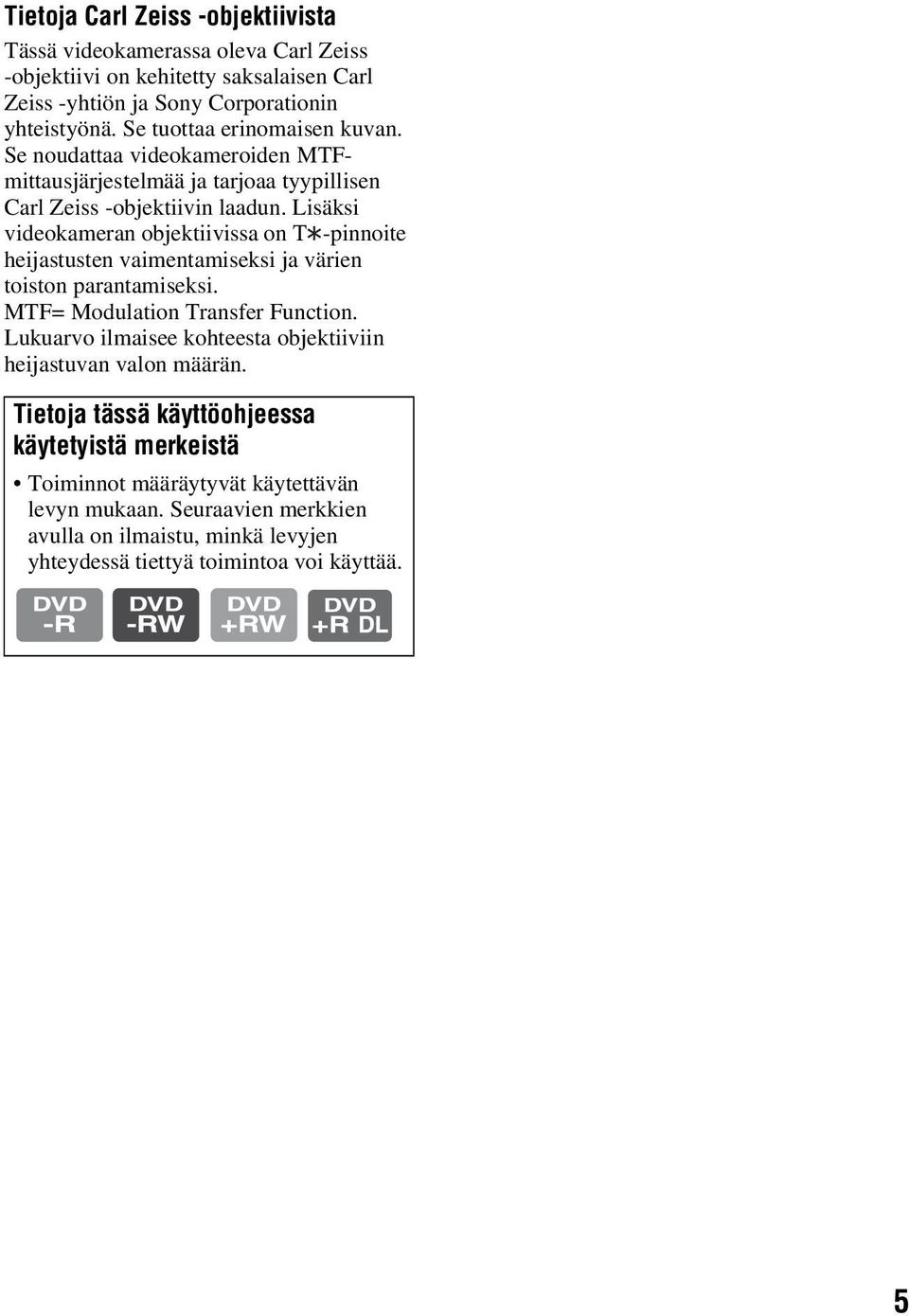

5 Tietoja Carl Zeiss -objektiivista Tässä videokamerassa oleva Carl Zeiss -objektiivi on kehitetty saksalaisen Carl Zeiss -yhtiön ja Sony Corporationin yhteistyönä. Se tuottaa erinomaisen kuvan. Se noudattaa videokameroiden MTFmittausjärjestelmää ja tarjoaa tyypillisen Carl Zeiss -objektiivin laadun. Lisäksi videokameran objektiivissa on T -pinnoite heijastusten vaimentamiseksi ja värien toiston parantamiseksi. MTF= Modulation Transfer Function. Lukuarvo ilmaisee kohteesta objektiiviin heijastuvan valon määrän. Tietoja tässä käyttöohjeessa käytetyistä merkeistä Toiminnot määräytyvät käytettävän levyn mukaan. Seuraavien merkkien avulla on ilmaistu, minkä levyjen yhteydessä tiettyä toimintoa voi käyttää. 5

6 Sisällysluettelo Lue tämä ennen videokameran käyttöä... 2 Esimerkkikohteita ja -ratkaisuja... 8 Videokameran käyttäminen Videokameran käyttötapoja... 9 Levyn valitseminen Videokameran käyttäminen HOME ja OPTION - Kahden valikkotyypin käyttäminen Käytön aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Vaihe 2: Akun lataaminen Vaihe 3: Virran kytkeminen ja päivämäärän ja kellonajan asettaminen Kielen asetuksen muuttaminen Vaihe 4: Kuvauksen valmisteleminen Vaihe 5: Levyn tai Memory Stick Duo -kortin asettaminen Kuvaus/toisto Helppo kuvaus ja toisto (Easy Handycam) Kuvaus Zoomaus Tilaäänen tallennus (5,1-kanavainen äänitys) Salaman käyttäminen Laadukkaiden still-kuvien sieppaus elokuvan tallennuksen aikana (Dual Rec) Kuvaaminen pimeissä paikoissa (NightShot) Taustavalaistujen kohteiden valotuksen säätäminen Kuvaaminen peilikuvatilassa Kuvasuhteen valitseminen (16:9 tai 4:3) Nopean liikkeen tallentaminen hitaana (SMTH SLW REC) Toisto Toistozoomauksen käyttäminen Still-kuvasarjan toistaminen (diaesitys) Kuvan katseleminen televisiossa Levyn tekeminen sopivaksi muissa laitteissa tai DVD-asemissa toistamista varten (viimeisteleminen) Muokkaaminen (OTHERS) -luokka Kuvien poistaminen Kuvan jakaminen Toistoluettelon luominen Kopioiminen kuvanauhuriin (VCR) tai DVD/HDD-tallentimeen Tallennettujen kuvien tulostaminen (PictBridge-yhteensopiva tulostin) Tallennusvälineiden käyttäminen (MANAGE DISC/MEMORY) -luokka Levyn toisto muilla laitteilla Oikean levyn löytäminen (DISC SELECT GUIDE) Kaikkien otosten poistaminen levyltä (alustaminen) Lisäotosten tallentaminen viimeistelyn jälkeen

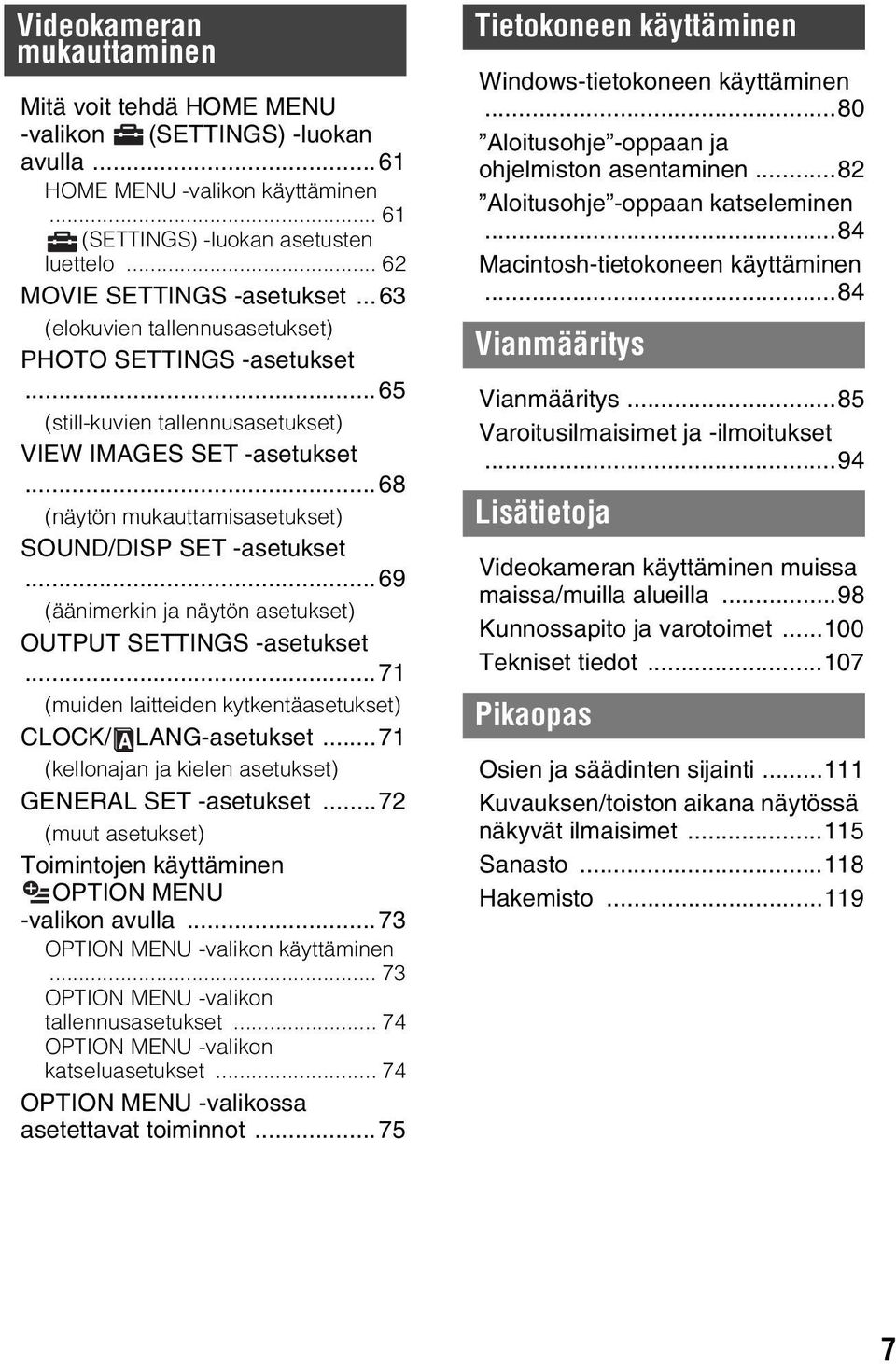

7 Videokameran mukauttaminen Mitä voit tehdä HOME MENU -valikon (SETTINGS) -luokan avulla...61 HOME MENU -valikon käyttäminen (SETTINGS) -luokan asetusten luettelo MOVIE SETTINGS -asetukset...63 (elokuvien tallennusasetukset) PHOTO SETTINGS -asetukset...65 (still-kuvien tallennusasetukset) VIEW IMAGES SET -asetukset...68 (näytön mukauttamisasetukset) SOUND/DISP SET -asetukset...69 (äänimerkin ja näytön asetukset) OUTPUT SETTINGS -asetukset...71 (muiden laitteiden kytkentäasetukset) CLOCK/ LANG-asetukset...71 (kellonajan ja kielen asetukset) GENERAL SET -asetukset...72 (muut asetukset) Toimintojen käyttäminen OPTION MENU -valikon avulla...73 OPTION MENU -valikon käyttäminen OPTION MENU -valikon tallennusasetukset OPTION MENU -valikon katseluasetukset OPTION MENU -valikossa asetettavat toiminnot...75 Tietokoneen käyttäminen Windows-tietokoneen käyttäminen...80 Aloitusohje -oppaan ja ohjelmiston asentaminen...82 Aloitusohje -oppaan katseleminen...84 Macintosh-tietokoneen käyttäminen...84 Vianmääritys Vianmääritys...85 Varoitusilmaisimet ja -ilmoitukset...94 Lisätietoja Videokameran käyttäminen muissa maissa/muilla alueilla...98 Kunnossapito ja varotoimet Tekniset tiedot Pikaopas Osien ja säädinten sijainti Kuvauksen/toiston aikana näytössä näkyvät ilmaisimet Sanasto Hakemisto

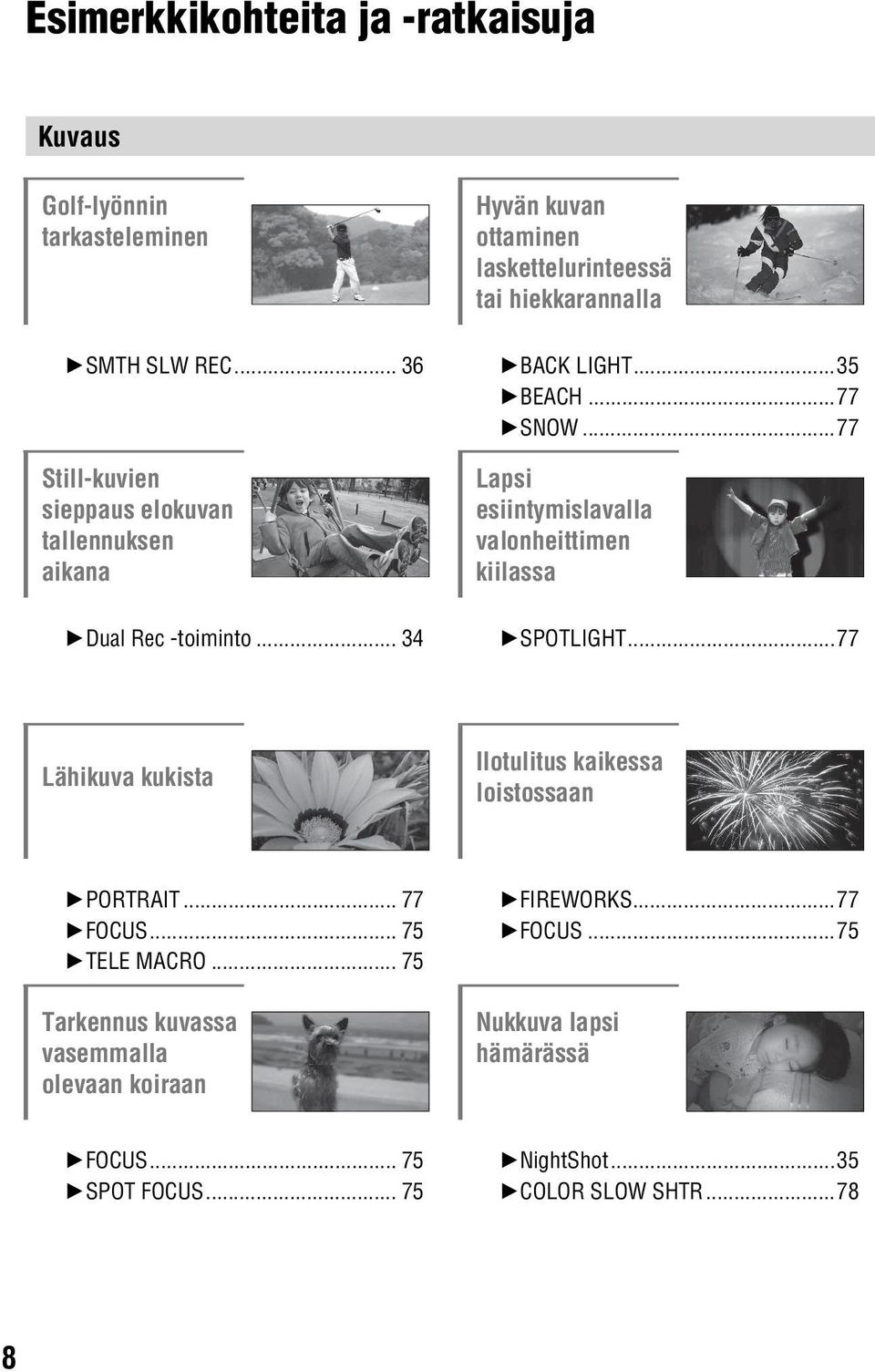

8 Esimerkkikohteita ja -ratkaisuja Kuvaus Golf-lyönnin tarkasteleminen BSMTH SLW REC Still-kuvien sieppaus elokuvan tallennuksen aikana BDual Rec -toiminto Hyvän kuvan ottaminen laskettelurinteessä tai hiekkarannalla BBACK LIGHT...35 BBEACH...77 BSNOW...77 Lapsi esiintymislavalla valonheittimen kiilassa BSPOTLIGHT...77 Lähikuva kukista Ilotulitus kaikessa loistossaan BPORTRAIT BFOCUS BTELE MACRO Tarkennus kuvassa vasemmalla olevaan koiraan BFIREWORKS...77 BFOCUS...75 Nukkuva lapsi hämärässä BFOCUS BSPOT FOCUS BNightShot...35 BCOLOR SLOW SHTR

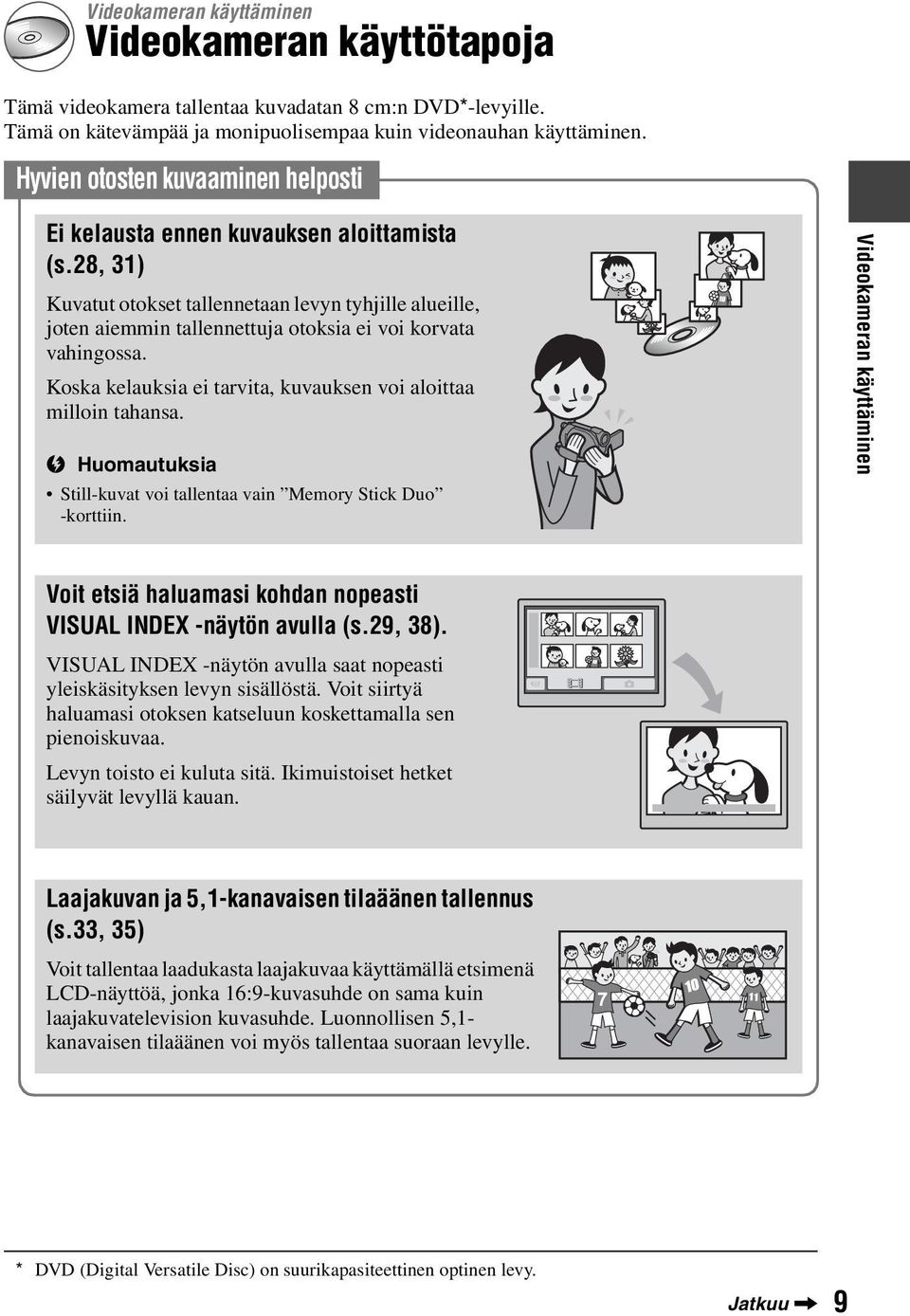

9 Videokameran käyttäminen Videokameran käyttötapoja Tämä videokamera tallentaa kuvadatan 8 cm:n DVD*-levyille. Tämä on kätevämpää ja monipuolisempaa kuin videonauhan käyttäminen. Hyvien otosten kuvaaminen helposti Ei kelausta ennen kuvauksen aloittamista (s.28, 31) Kuvatut otokset tallennetaan levyn tyhjille alueille, joten aiemmin tallennettuja otoksia ei voi korvata vahingossa. Koska kelauksia ei tarvita, kuvauksen voi aloittaa milloin tahansa. Still-kuvat voi tallentaa vain Memory Stick Duo -korttiin. Videokameran käyttäminen Voit etsiä haluamasi kohdan nopeasti VISUAL INDEX -näytön avulla (s.29, 38). VISUAL INDEX -näytön avulla saat nopeasti yleiskäsityksen levyn sisällöstä. Voit siirtyä haluamasi otoksen katseluun koskettamalla sen pienoiskuvaa. Levyn toisto ei kuluta sitä. Ikimuistoiset hetket säilyvät levyllä kauan. Laajakuvan ja 5,1-kanavaisen tilaäänen tallennus (s.33, 35) Voit tallentaa laadukasta laajakuvaa käyttämällä etsimenä LCD-näyttöä, jonka 16:9-kuvasuhde on sama kuin laajakuvatelevision kuvasuhde. Luonnollisen 5,1- kanavaisen tilaäänen voi myös tallentaa suoraan levylle. * DVD (Digital Versatile Disc) on suurikapasiteettinen optinen levy. Jatkuu, 9

10 Videokameran käyttötapoja (Jaktuu) Tallennettua levyä voi toistaa monilla laitteilla Toisto DVD-laitteessa tai DVD-asemassa (s.43) Tallennettuja ja viimeisteltyjä** levyjä voi toistaa kotikäyttöön tarkoitetussa DVD-laitteessa, DVDtallentimessa tai 8 cm:n levyjä tukevassa tietokoneen DVDasemassa. Levyä viimeisteltäessä levylle voidaan luoda DVDvalikkoja, joiden avulla halutut otokset löytyvät nopeasti. Toisto laajakuvatelevision ja kotiteatterin kautta (s.33, 41) Laajakuvaisina tallennetut otokset voi toistaa laajakuvatelevisiossa aitoina panoraamakuvina. Levyille tallennetun täyteläisen 5,1-kanavaisen tilaäänen voi toistaa kotiteatterivahvistimen kautta. Videokameran kytkeminen tietokoneeseen Nopea kuvadatan siirto (s.80) Kuvadatan voi siirtää nopeasti tietokoneeseen toistotoimintoa käyttämättä. Nopeimmin kuvadatan voi siirtää tietokoneeseen, jossa on Hi-Speed USB (USB 2.0) -liitäntä. Muokkaaminen ja kopioiminen mukana toimitetun ohjelmiston avulla (s.80) Videokameran mukana toimitetun Picture Motion Browser -ohjelmiston avulla tietokoneeseen tallennettuja videoita ja still-kuvia voidaan muokata ja luoda niistä oma DVDlevy. Levyjä on helppo kopioida, joten voit jakaa ikimuistoiset hetket sukulaisten ja ystävien kanssa. ** Viimeistely: prosessi, joka mahdollistaa tallennetun DVD-levyn toiston muissa DVD-laitteissa (s.43). 10

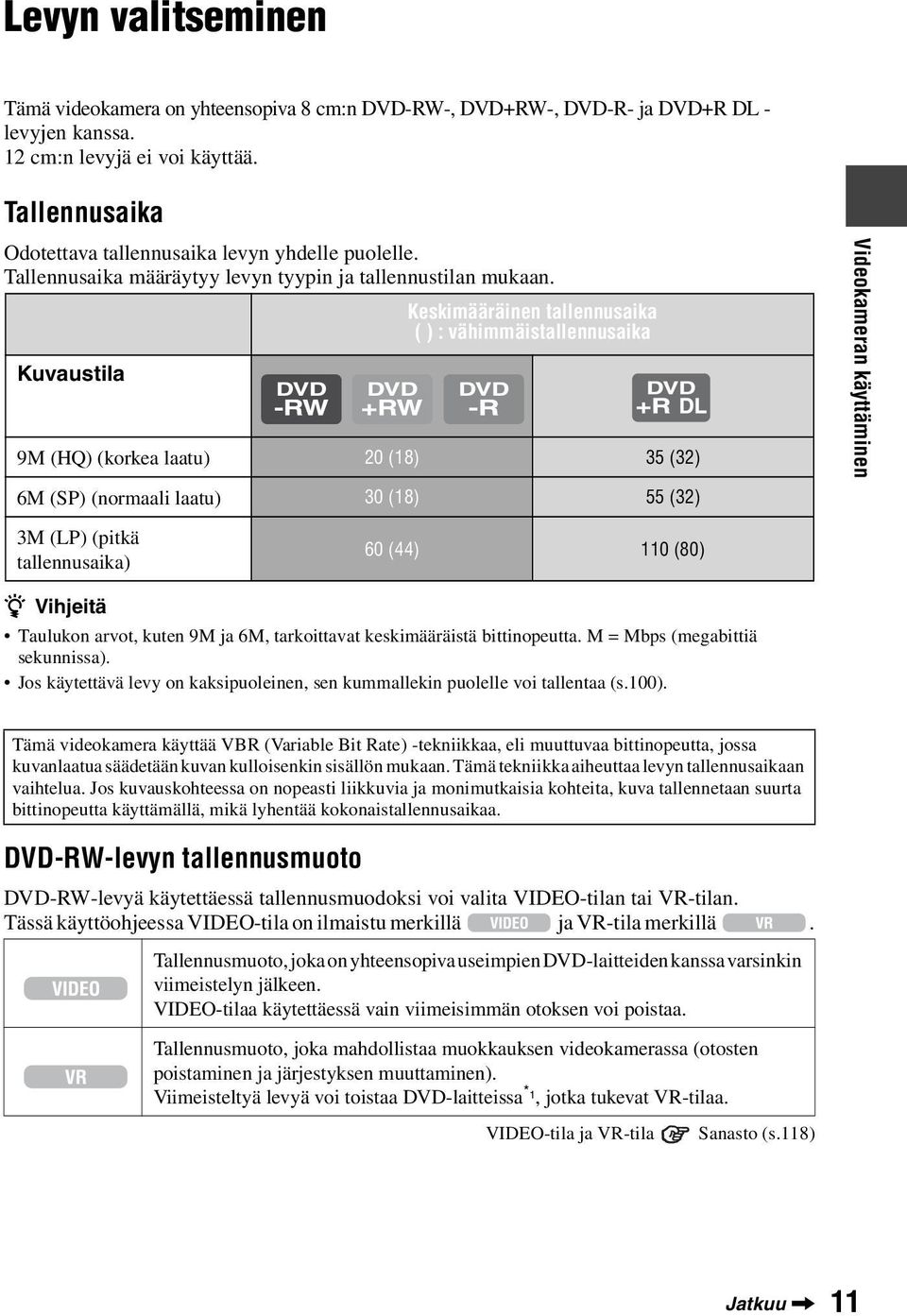

11 Levyn valitseminen Tämä videokamera on yhteensopiva 8 cm:n DVD-RW-, DVD+RW-, DVD-R- ja DVD+R DL - levyjen kanssa. 12 cm:n levyjä ei voi käyttää. Tallennusaika Odotettava tallennusaika levyn yhdelle puolelle. Tallennusaika määräytyy levyn tyypin ja tallennustilan mukaan. Keskimääräinen tallennusaika ( ) : vähimmäistallennusaika Kuvaustila 9M (HQ) (korkea laatu) 20 (18) 35 (32) 6M (SP) (normaali laatu) 30 (18) 55 (32) Videokameran käyttäminen 3M (LP) (pitkä tallennusaika) 60 (44) 110 (80) z Vihjeitä Taulukon arvot, kuten 9M ja 6M, tarkoittavat keskimääräistä bittinopeutta. M = Mbps (megabittiä sekunnissa). Jos käytettävä levy on kaksipuoleinen, sen kummallekin puolelle voi tallentaa (s.100). Tämä videokamera käyttää VBR (Variable Bit Rate) -tekniikkaa, eli muuttuvaa bittinopeutta, jossa kuvanlaatua säädetään kuvan kulloisenkin sisällön mukaan. Tämä tekniikka aiheuttaa levyn tallennusaikaan vaihtelua. Jos kuvauskohteessa on nopeasti liikkuvia ja monimutkaisia kohteita, kuva tallennetaan suurta bittinopeutta käyttämällä, mikä lyhentää kokonaistallennusaikaa. DVD-RW-levyn tallennusmuoto DVD-RW-levyä käytettäessä tallennusmuodoksi voi valita VIDEO-tilan tai VR-tilan. Tässä käyttöohjeessa VIDEO-tila on ilmaistu merkillä ja VR-tila merkillä. Tallennusmuoto, joka on yhteensopiva useimpien DVD-laitteiden kanssa varsinkin viimeistelyn jälkeen. VIDEO-tilaa käytettäessä vain viimeisimmän otoksen voi poistaa. Tallennusmuoto, joka mahdollistaa muokkauksen videokamerassa (otosten poistaminen ja järjestyksen muuttaminen). Viimeisteltyä levyä voi toistaa DVD-laitteissa *1, jotka tukevat VR-tilaa. VIDEO-tila ja VR-tila Sanasto (s.118) Jatkuu, 11

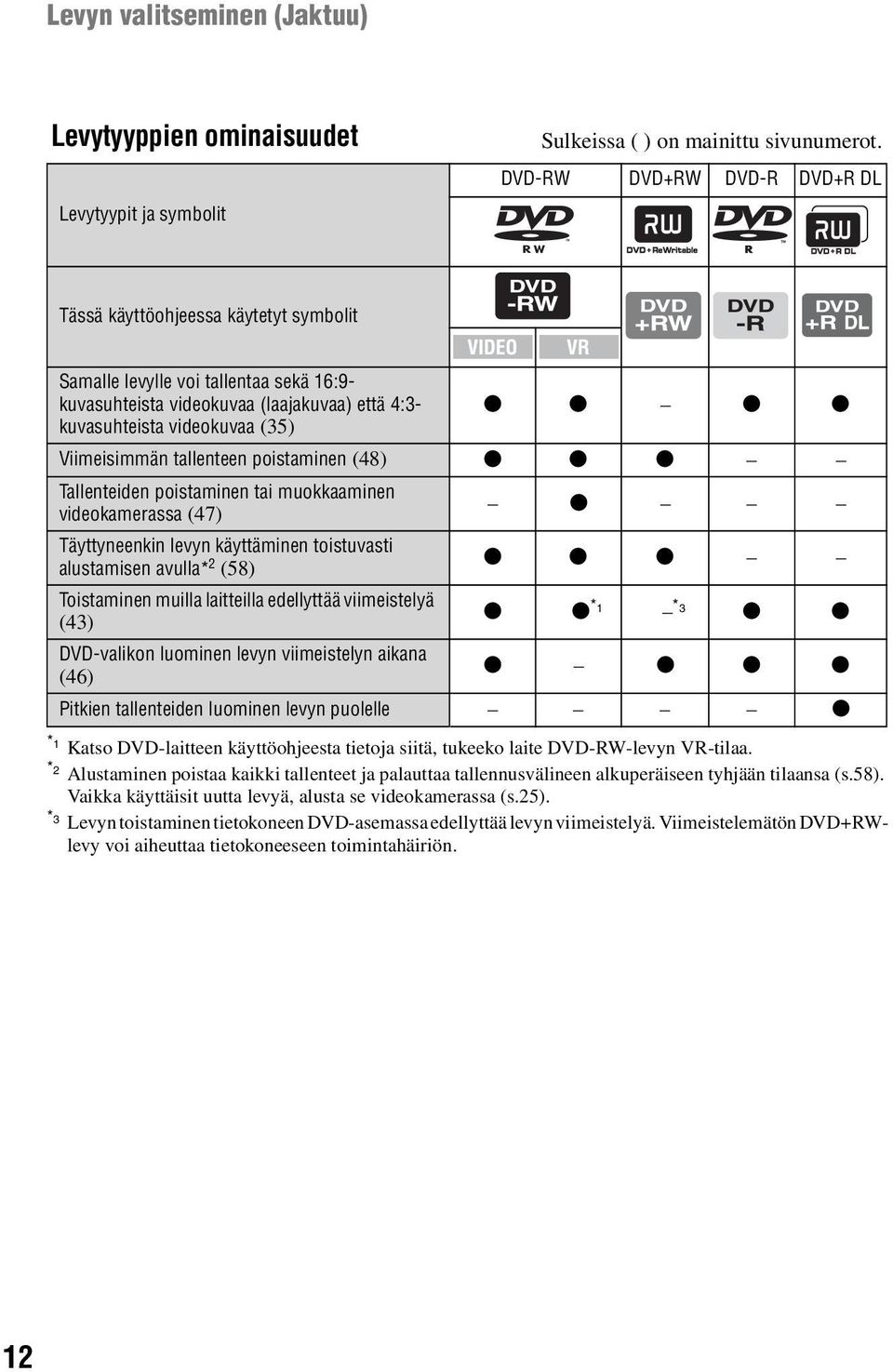

12 Levyn valitseminen (Jaktuu) Levytyyppien ominaisuudet Levytyypit ja symbolit Sulkeissa ( ) on mainittu sivunumerot. DVD-RW DVD+RW DVD-R DVD+R DL Tässä käyttöohjeessa käytetyt symbolit Samalle levylle voi tallentaa sekä 16:9- kuvasuhteista videokuvaa (laajakuvaa) että 4:3- kuvasuhteista videokuvaa (35) z z z z Viimeisimmän tallenteen poistaminen (48) z z z Tallenteiden poistaminen tai muokkaaminen videokamerassa (47) Täyttyneenkin levyn käyttäminen toistuvasti alustamisen avulla* 2 (58) Toistaminen muilla laitteilla edellyttää viimeistelyä (43) DVD-valikon luominen levyn viimeistelyn aikana (46) z z z z *1 Katso DVD-laitteen käyttöohjeesta tietoja siitä, tukeeko laite DVD-RW-levyn VR-tilaa. *2 Alustaminen poistaa kaikki tallenteet ja palauttaa tallennusvälineen alkuperäiseen tyhjään tilaansa (s.58). Vaikka käyttäisit uutta levyä, alusta se videokamerassa (s.25). *3 Levyn toistaminen tietokoneen DVD-asemassa edellyttää levyn viimeistelyä. Viimeistelemätön DVD+RWlevy voi aiheuttaa tietokoneeseen toimintahäiriön. z *1 z *1 *1 *3 z z z z z z Pitkien tallenteiden luominen levyn puolelle z 12

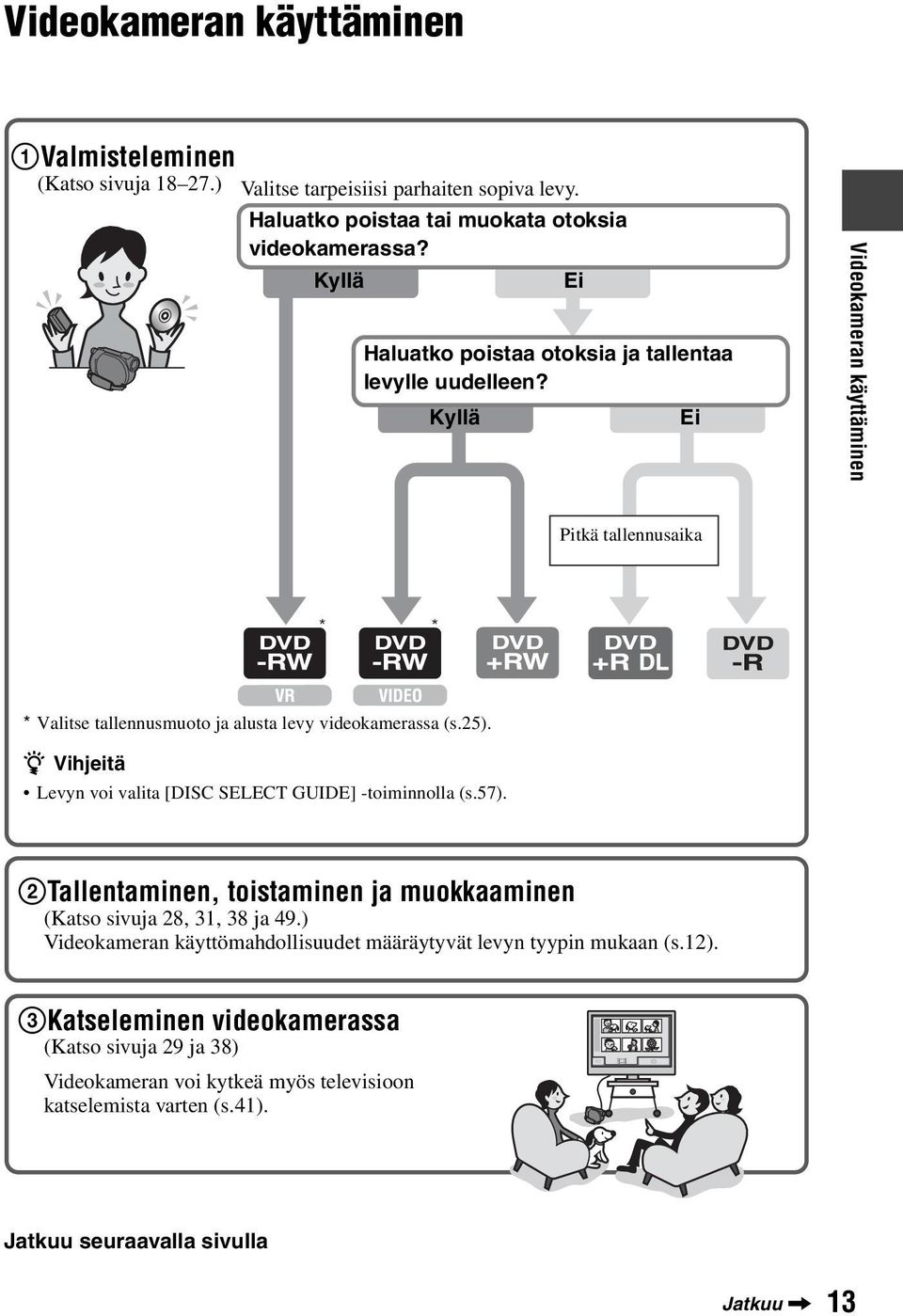

13 Videokameran käyttäminen 1Valmisteleminen (Katso sivuja ) Valitse tarpeisiisi parhaiten sopiva levy. Haluatko poistaa tai muokata otoksia videokamerassa? Kyllä Ei Haluatko poistaa otoksia ja tallentaa levylle uudelleen? Kyllä Ei Videokameran käyttäminen Pitkä tallennusaika * Valitse tallennusmuoto ja alusta levy videokamerassa (s.25). z Vihjeitä Levyn voi valita [DISC SELECT GUIDE] -toiminnolla (s.57). 2Tallentaminen, toistaminen ja muokkaaminen (Katso sivuja 28, 31, 38 ja 49.) Videokameran käyttömahdollisuudet määräytyvät levyn tyypin mukaan (s.12). 3Katseleminen videokamerassa (Katso sivuja 29 ja 38) Videokameran voi kytkeä myös televisioon katselemista varten (s.41). Jatkuu seuraavalla sivulla Jatkuu, 13

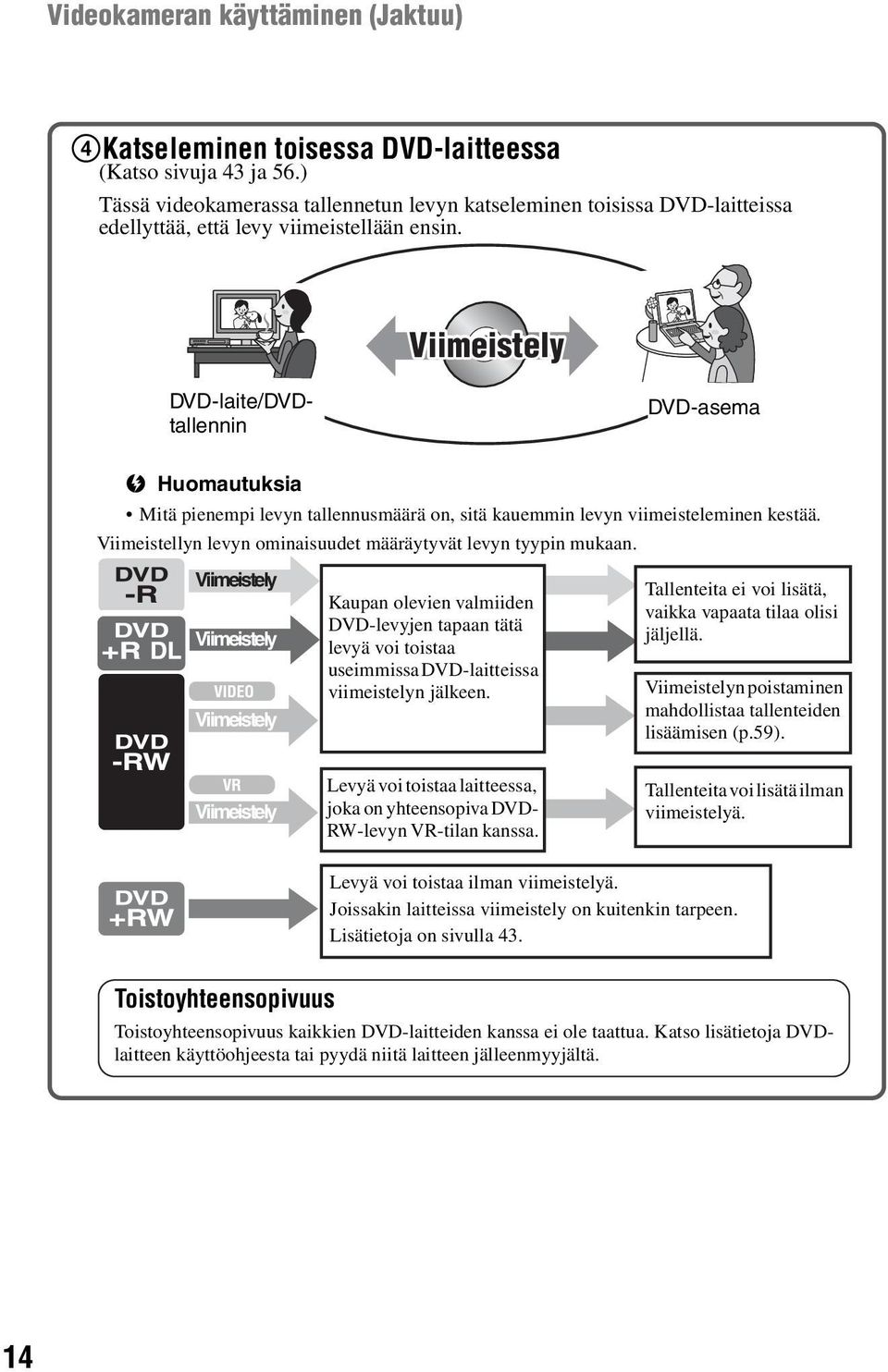

14 Videokameran käyttäminen (Jaktuu) 4Katseleminen toisessa DVD-laitteessa (Katso sivuja 43 ja 56.) Tässä videokamerassa tallennetun levyn katseleminen toisissa DVD-laitteissa edellyttää, että levy viimeistellään ensin. Viimeistely DVD-laite/DVDtallennin DVD-asema Mitä pienempi levyn tallennusmäärä on, sitä kauemmin levyn viimeisteleminen kestää. Viimeistellyn levyn ominaisuudet määräytyvät levyn tyypin mukaan. Viimeistely Viimeistely Viimeistely Kaupan olevien valmiiden DVD-levyjen tapaan tätä levyä voi toistaa useimmissa DVD-laitteissa viimeistelyn jälkeen. Tallenteita ei voi lisätä, vaikka vapaata tilaa olisi jäljellä. Viimeistelyn poistaminen mahdollistaa tallenteiden lisäämisen (p.59). Viimeistely Levyä voi toistaa laitteessa, joka on yhteensopiva DVD- RW-levyn VR-tilan kanssa. Tallenteita voi lisätä ilman viimeistelyä. Levyä voi toistaa ilman viimeistelyä. Joissakin laitteissa viimeistely on kuitenkin tarpeen. Lisätietoja on sivulla 43. Toistoyhteensopivuus Toistoyhteensopivuus kaikkien DVD-laitteiden kanssa ei ole taattua. Katso lisätietoja DVDlaitteen käyttöohjeesta tai pyydä niitä laitteen jälleenmyyjältä. 14

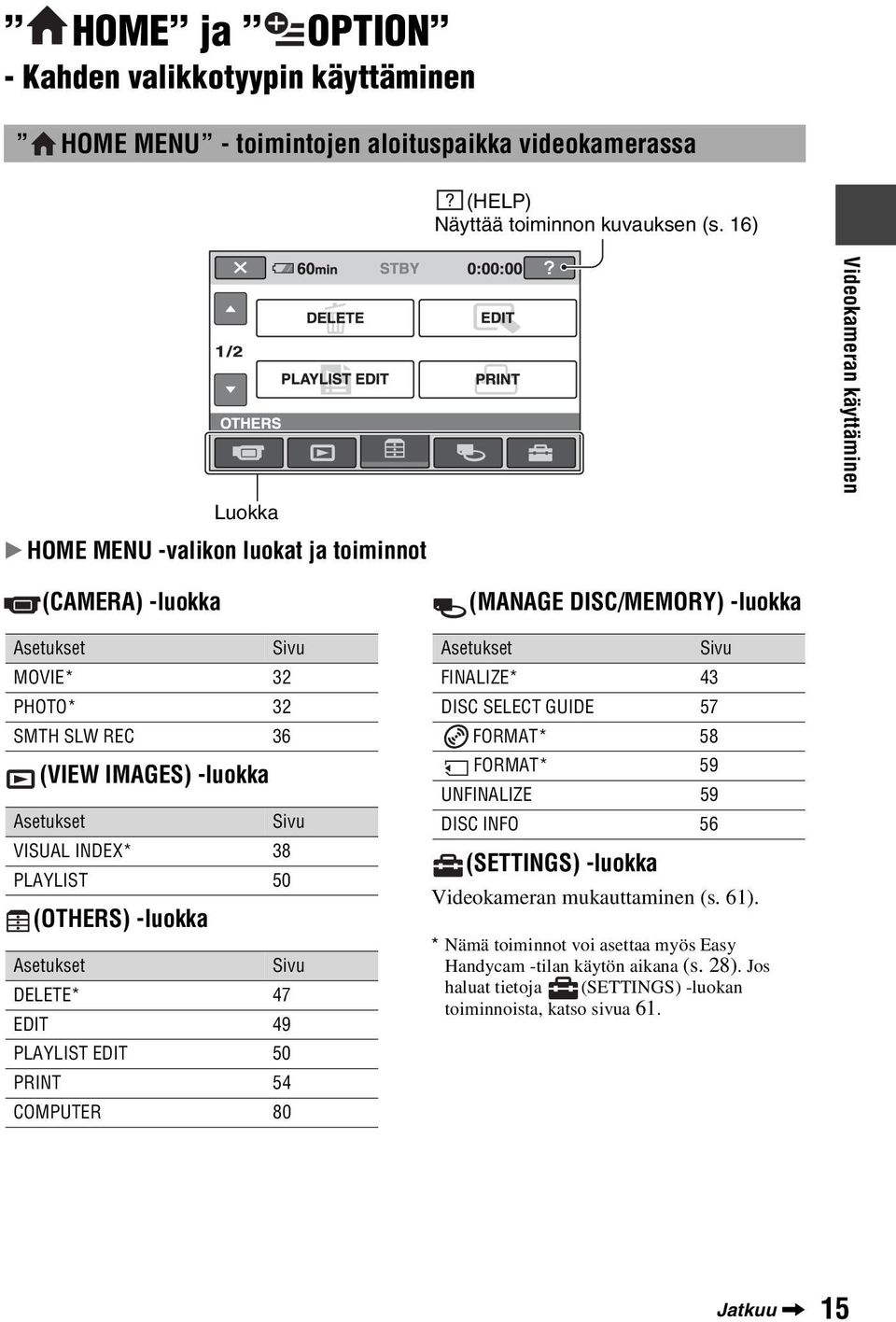

15 HOME ja OPTION - Kahden valikkotyypin käyttäminen HOME MENU - toimintojen aloituspaikka videokamerassa (HELP) Näyttää toiminnon kuvauksen (s. 16) Luokka B HOME MENU -valikon luokat ja toiminnot Videokameran käyttäminen (CAMERA) -luokka Asetukset Sivu MOVIE* 32 PHOTO* 32 SMTH SLW REC 36 (VIEW IMAGES) -luokka Asetukset Sivu VISUAL INDEX* 38 PLAYLIST 50 (OTHERS) -luokka Asetukset Sivu DELETE* 47 EDIT 49 PLAYLIST EDIT 50 PRINT 54 COMPUTER 80 (MANAGE DISC/MEMORY) -luokka Asetukset Sivu FINALIZE* 43 DISC SELECT GUIDE 57 FORMAT* 58 FORMAT* 59 UNFINALIZE 59 DISC INFO 56 (SETTINGS) -luokka Videokameran mukauttaminen (s. 61). * Nämä toiminnot voi asettaa myös Easy Handycam -tilan käytön aikana (s. 28). Jos haluat tietoja (SETTINGS) -luokan toiminnoista, katso sivua 61. Jatkuu, 15

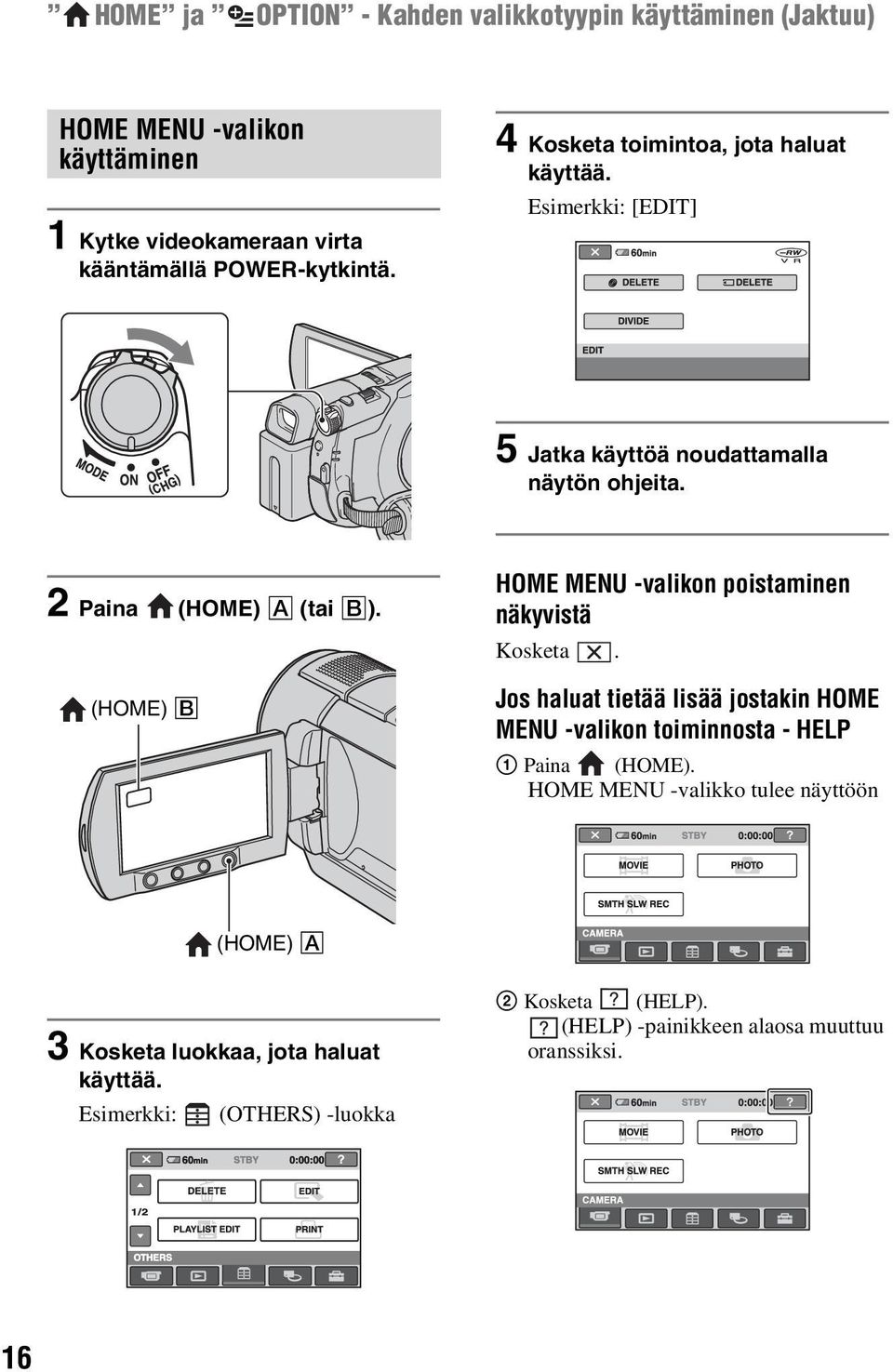

16 HOME ja OPTION - Kahden valikkotyypin käyttäminen (Jaktuu) HOME MENU -valikon käyttäminen 1 Kytke videokameraan virta kääntämällä POWER-kytkintä. 4 Kosketa toimintoa, jota haluat käyttää. Esimerkki: [EDIT] 5 Jatka käyttöä noudattamalla näytön ohjeita. 2 Paina (HOME) A (tai B). (HOME) B HOME MENU -valikon poistaminen näkyvistä Kosketa. Jos haluat tietää lisää jostakin HOME MENU -valikon toiminnosta - HELP 1 Paina (HOME). HOME MENU -valikko tulee näyttöön (HOME) A 3 Kosketa luokkaa, jota haluat käyttää. Esimerkki: (OTHERS) -luokka 2 Kosketa (HELP). (HELP) -painikkeen alaosa muuttuu oranssiksi. 16

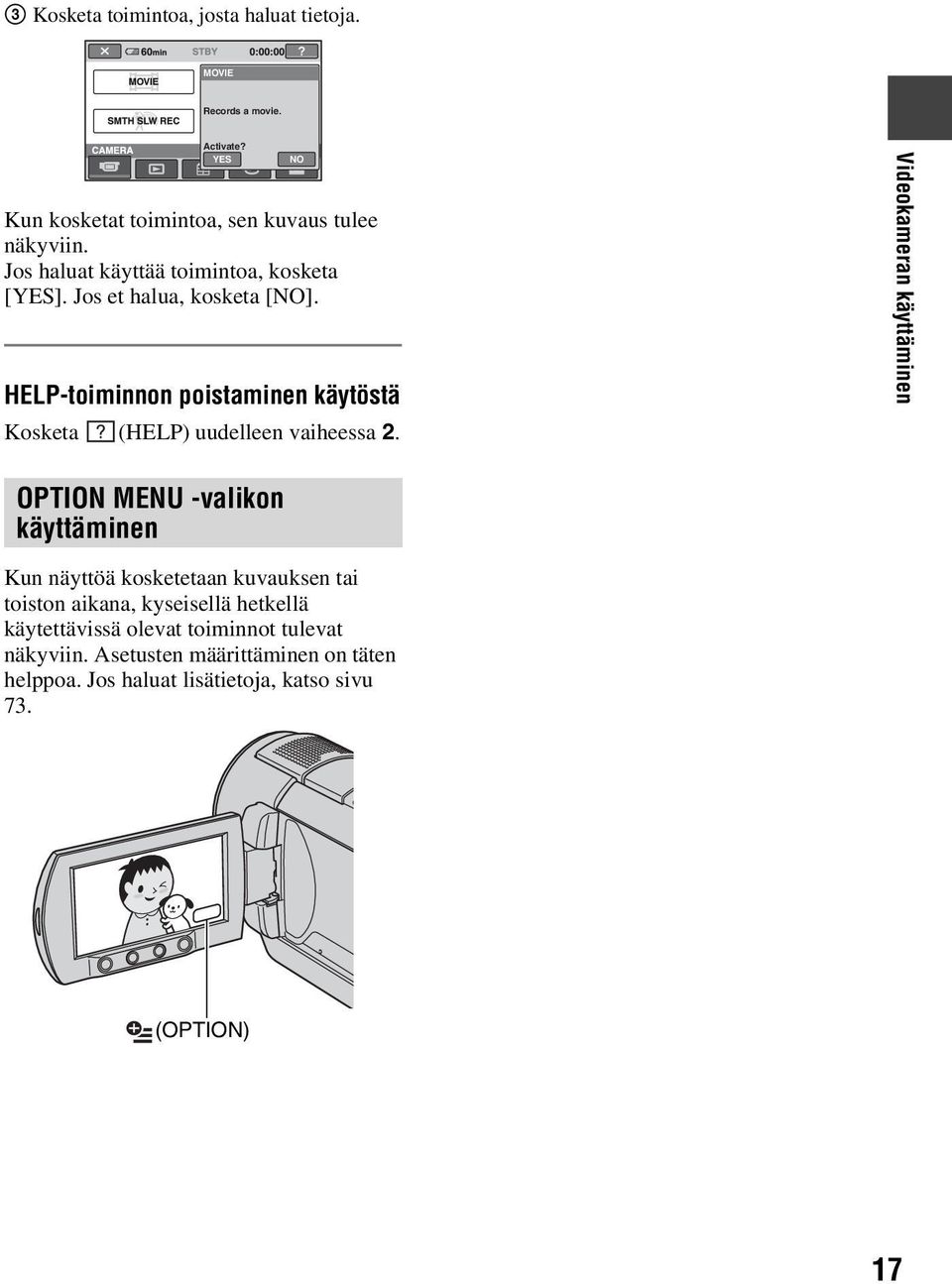

17 3 Kosketa toimintoa, josta haluat tietoja. MOVIE Records a movie. Activate? Kun kosketat toimintoa, sen kuvaus tulee näkyviin. Jos haluat käyttää toimintoa, kosketa [YES]. Jos et halua, kosketa [NO]. HELP-toiminnon poistaminen käytöstä Kosketa (HELP) uudelleen vaiheessa 2. YES NO Videokameran käyttäminen OPTION MENU -valikon käyttäminen Kun näyttöä kosketetaan kuvauksen tai toiston aikana, kyseisellä hetkellä käytettävissä olevat toiminnot tulevat näkyviin. Asetusten määrittäminen on täten helppoa. Jos haluat lisätietoja, katso sivu 73. (OPTION) 17

18 Käytön aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Tarkasta, että seuraavat vakiovarusteet on toimitettu videokameran mukana. Sulkeissa näkyvä luku ilmaisee kyseisen vakiovarusteen kappalemäärän. CD-ROM Handycam Application Software (1) (s. 80) Käyttöohjeet (tämä opas) (1) Verkkolaite (1) (s. 19) Verkkovirtajohto (1) (s. 19) A/V-liitäntäkaapeli (1) (s. 41, 53) USB-kaapeli (1) (s. 54) Langaton kaukosäädin (1) (s. 114) Litium-kolikkoparisto on asetettu paikalleen valmiiksi. Ladattava akku NP-FH60 (1) (s. 19) 18

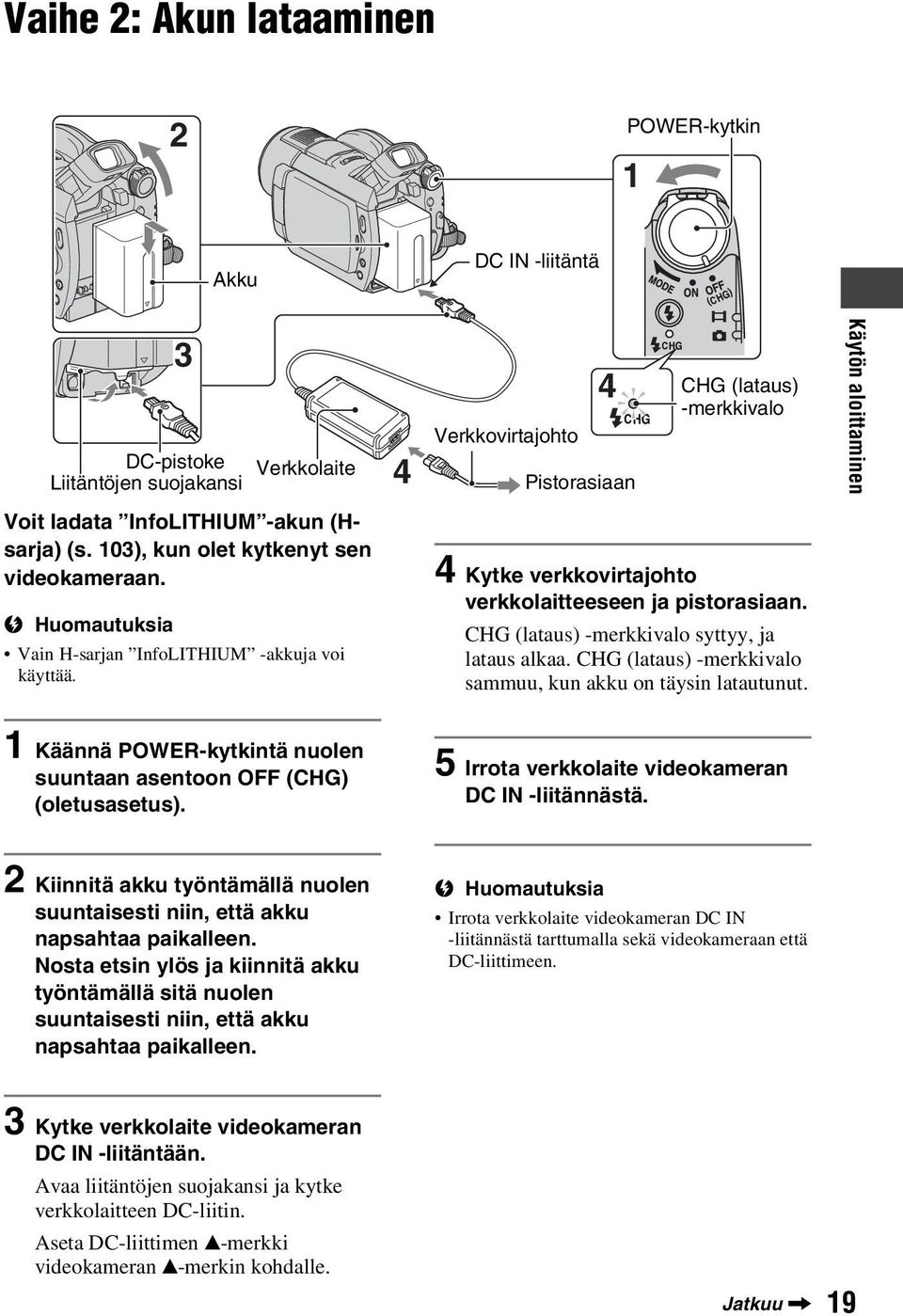

19 Vaihe 2: Akun lataaminen 2 POWER-kytkin 1 Akku DC IN -liitäntä 3 DC-pistoke Liitäntöjen suojakansi Verkkolaite 4 Verkkovirtajohto 4 Pistorasiaan CHG (lataus) -merkkivalo Käytön aloittaminen Voit ladata InfoLITHIUM -akun (Hsarja) (s. 103), kun olet kytkenyt sen videokameraan. Vain H-sarjan InfoLITHIUM -akkuja voi käyttää. 4 Kytke verkkovirtajohto verkkolaitteeseen ja pistorasiaan. CHG (lataus) -merkkivalo syttyy, ja lataus alkaa. CHG (lataus) -merkkivalo sammuu, kun akku on täysin latautunut. 1 Käännä POWER-kytkintä nuolen suuntaan asentoon OFF (CHG) (oletusasetus). 5 Irrota verkkolaite videokameran DC IN -liitännästä. 2 Kiinnitä akku työntämällä nuolen suuntaisesti niin, että akku napsahtaa paikalleen. Nosta etsin ylös ja kiinnitä akku työntämällä sitä nuolen suuntaisesti niin, että akku napsahtaa paikalleen. Irrota verkkolaite videokameran DC IN -liitännästä tarttumalla sekä videokameraan että DC-liittimeen. 3 Kytke verkkolaite videokameran DC IN -liitäntään. Avaa liitäntöjen suojakansi ja kytke verkkolaitteen DC-liitin. Aseta DC-liittimen v-merkki videokameran v-merkin kohdalle. Jatkuu, 19

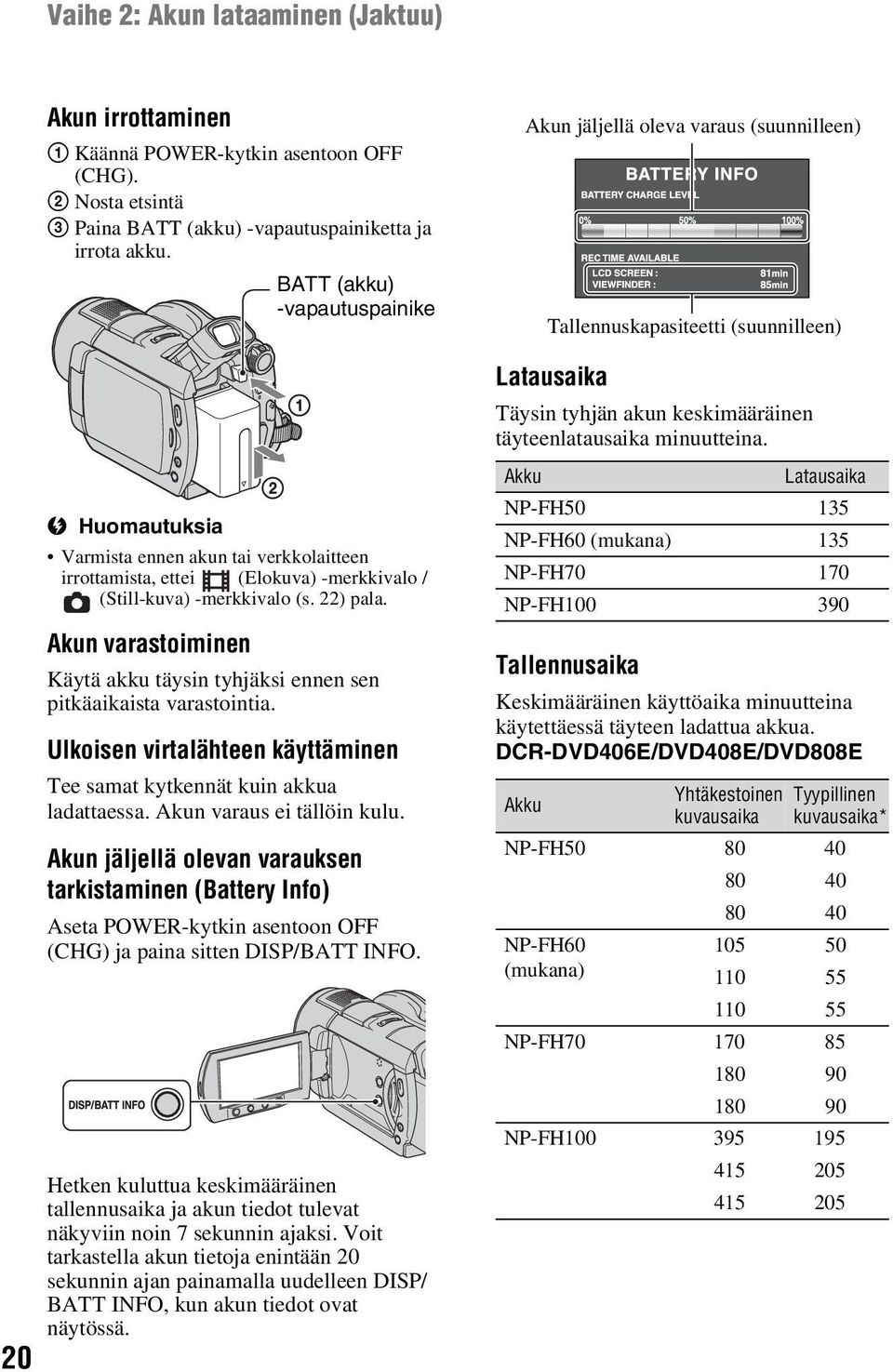

20 Vaihe 2: Akun lataaminen (Jaktuu) 20 Akun irrottaminen 1 Käännä POWER-kytkin asentoon OFF (CHG). 2 Nosta etsintä 3 Paina BATT (akku) -vapautuspainiketta ja irrota akku. BATT (akku) -vapautuspainike Varmista ennen akun tai verkkolaitteen irrottamista, ettei (Elokuva) -merkkivalo / (Still-kuva) -merkkivalo (s. 22) pala. Akun varastoiminen Käytä akku täysin tyhjäksi ennen sen pitkäaikaista varastointia. Ulkoisen virtalähteen käyttäminen Tee samat kytkennät kuin akkua ladattaessa. Akun varaus ei tällöin kulu. Akun jäljellä olevan varauksen tarkistaminen (Battery Info) Aseta POWER-kytkin asentoon OFF (CHG) ja paina sitten DISP/BATT INFO. Hetken kuluttua keskimääräinen tallennusaika ja akun tiedot tulevat näkyviin noin 7 sekunnin ajaksi. Voit tarkastella akun tietoja enintään 20 sekunnin ajan painamalla uudelleen DISP/ BATT INFO, kun akun tiedot ovat näytössä. Latausaika Täysin tyhjän akun keskimääräinen täyteenlatausaika minuutteina. Akku Latausaika NP-FH NP-FH60 (mukana) 135 NP-FH NP-FH Tallennusaika Keskimääräinen käyttöaika minuutteina käytettäessä täyteen ladattua akkua. DCR-DVD406E/DVD408E/DVD808E Akku Akun jäljellä oleva varaus (suunnilleen) Tallennuskapasiteetti (suunnilleen) Yhtäkestoinen kuvausaika Tyypillinen kuvausaika* NP-FH NP-FH (mukana) NP-FH NP-FH

21 DCR-DVD506E/DVD508E/DVD908E DCR-DVD506E/DVD508E/DVD908E Akku * Tyypillinen kuvausaika, kun kuvaus käynnistetään ja pysäytetään toistuvasti, käytetään zoomausta sekä kytketään ja katkaistaan virta. Yhtäkestoinen kuvausaika Tyypillinen kuvausaika* NP-FH NP-FH (mukana) NP-FH NP-FH Kaikki ajat mitattu [SP]-tallennustilassa seuraavissa olosuhteissa: Ylin: Kun LCD-näytön taustavalo on käytössä. Keskimmäinen: Kun LCD-näytön taustavalo ei ole käytössä. Alin: Kuvausaika kuvattaessa etsimen avulla LCD-näyttöpaneeli suljettuna. Toistoaika Keskimääräinen käyttöaika (minuutteina) käytettäessä täyteen ladattua akkua. DCR-DVD406E/DVD408E/DVD808E Akku LCD-paneeli avattuna* LCDpaneeli suljettuna NP-FH NP-FH (mukana) NP-FH NP-FH Akku LCD-paneeli avattuna* * Kun LCD-näytön taustavalo on käytössä. LCDpaneeli suljettuna NP-FH NP-FH (mukana) NP-FH NP-FH Tietoja akusta Ennen kuin vaihdat akun, käännä POWERkytkin asentoon OFF (CHG) ja sammuta (Elokuva) -merkkivalo / (Still-kuva) -merkkivalo (s. 22). CHG (lataus) -merkkivalo vilkkuu latauksen aikana tai Battery Info -tiedot (s. 20) voivat olla väärät, jos: akku on kiinnitetty väärin. akku on vioittunut. akku on kulunut loppuun (koskee vain akun tietojen näyttöä). Akku ei syötä virtaa, kun verkkolaite on liitettynä videokameran DC IN -liitäntään. Näin on, vaikka verkkovirtajohto olisi irrotettu pistorasiasta. Jos käytät lisävarusteena saatavaa videovaloa, on suositeltavaa käyttää NP-FH70/NP-FH100- akkua. NP-FH30-akun käyttäminen ei ole suositeltavaa, sillä sitä käytettäessä tämän videokameran tallennus- ja toistoaika on lyhyt. Tietoja lataus-, kuvaus- ja toistoajasta Ajat on mitattu käytettäessä videokameraa 25 C:n lämpötilassa (10 30 C on suositeltava käyttölämpötila). Kuvaus- ja toistoajat ovat lyhyempiä, kun videokameraa käytetään kylmässä. Videokameran käyttöolosuhteiden mukaan kuvaus- ja toistoajat voivat olla lyhyempiä. Käytön aloittaminen Jatkuu, 21

22 Vaihe 2: Akun lataaminen (Jaktuu) Tietoja verkkolaitteesta Kun käytät verkkolaitetta, kytke se lähellä olevaan pistorasiaan. Irrota verkkolaite pistorasiasta heti, jos videokameran käytön aikana ilmenee toimintahäiriö. Älä käytä verkkolaitetta, jos se on esimerkiksi seinän ja huonekalun välissä tai muussa ahraassa pailassa. Varo, etteivät metalliesineet aiheuta verkkolaitteen DC-pistokkeeseen tai akun napoihin oikosulkua. Muutoin videokamera voi vioittua. Kun videokamera on liitettynä verkkolaitteeseen ja verkkolaite pistorasiaan, videokamera on kytkettynä sähköverkkoon, vaikka virta olisi katkaistu videokameran virtakytkimellä. Vaihe 3: Virran kytkeminen ja päivämäärän ja kellonajan asettaminen Aseta päivämäärä ja kellonaika, kun käytät videokameraa ensimmäisen kerran. Jos et aseta päivämäärää ja kellonaikaa, [CLOCK SET] -näyttö tulee näkyviin aina, kun kytket videokameraan virran tai vaihdat POWER-kytkimen asentoa. POWER-kytkin 1 Pidä vihreää painiketta painettuna ja käännä POWER-kytkintä toistuvasti nuolen suuntaan niin, että haluamasi tilan merkkivalo syttyy. (Elokuva): elokuvien tallennus. (Still-kuva): still-kuvien tallennus. [CLOCK SET] -näyttö tulee näkyviin. 2 Valitse haluamasi maantieteellinen alue painikkeilla v/v ja kosketa sitten [NEXT]. 22

23 3 Valitse [SUMMERTIME] ja kosketa sitten [NEXT]. 4 Aseta [Y] (vuosi) painamalla v/v. 5 Valitse [M] painamalla b/b ja aseta sitten kuukausi painamalla v/v. 6 Aseta [D] (päivä), tunnit ja minuutit samalla tavalla ja kosketa sitten [NEXT]. 7 Varmista, että asetettu kellonaika on oikea, ja kosketa sitten. Kello alkaa käydä. Voit valita vuodeksi korkeintaan vuoden Virran katkaiseminen Käännä POWER-kytkin asentoon OFF (CHG). Jos videokameraa ei käytetä noin 3 kuukauteen, sen sisällä olevan akun varaus purkautuu ja päivämäärän ja kellonajan asetukset voivat kadota muistista. Jos näin käy, lataa akku ja aseta päivämäärä ja kellonaika uudelleen (s. 106). Virran kytkemisen jälkeen kestää muutaman sekunnin, ennen kuin videokamera on valmis kuvaukseen. Videokameraa ei voi käyttää tänä aikana. Objektiivin suojus avautuu automaattisesti, kun virta kytketään. Se sulkeutuu, kun toistonäyttö valitaan tai virta katkaistaan. Tehdasasetuksena on, että jos videokameraa ei käytetä noin 5 minuuttiin, siitä katkeaa automaattisesti virta akun säästämiseksi ([A.SHUT OFF], s. 72). z Vihjeitä Päivämäärä ja kellonaika eivät näy kuvauksen aikana, mutta ne tallentuvat automaattisesti levylle ja voidaan näyttää toiston aikana (katso sivu 68, kohta [DATA CODE]). Jos haluat tietoja aikavyöhykkeistä, katso sivu 99. Jos kosketuspaneelin painikkeet eivät toimi oikein, säädä LCD-näyttöä ([CALIBRATION], s. 105). Kielen asetuksen muuttaminen Kuvaruutunäyttöjen tekstin kielen voi vaihtaa. Kosketa (HOME) t (SETTINGS)t[CLOCK/ LANG]t[ LANGUAGE SET] ja valitse sitten haluamasi kieli. Käytön aloittaminen Päivämäärän ja kellonajan muuttaminen Valitse (HOME) t (SETTINGS) t [CLOCK/ ja aseta päivämäärä ja kellonaika. LANG] t [CLOCK SET] 23

24 Vaihe 4: Kuvauksen valmisteleminen LCD-paneeli Avaa LCD-paneeli 90 asteen kulmaan videokameraan (1) nähden ja käännä paneeli sitten sopivaan asentoon kuvausta tai toistoa varten (2). 290 astetta (enintään) 190 astetta videokameraan Voit säätää LCD-näytön kirkkautta koskettamalla HOME MENU -valikossa (SETTINGS) t [SOUND/DISP SET] t [LCD BRIGHT] (s. 69). Tiedot tulevat näkyviin tai katoavat näkyvistä (näkyvissä y eivät näkyvissä) kullakin painikkeen DISP BATT/INFO painalluksella. Etsin Voit katsella kuvia etsimessä, jos haluat säästää akkuvirtaa tai jos LCD-näytössä näkyvä kuva on heikkolaatuinen. Etsin 2180 astetta (enintään) DISP/BATT INFO LCD-näytön taustavalon sammuttaminen akun säästämiseksi Pidä DISP/BATT INFO -painiketta painettuna, kunnes tulee näkyviin. Tämä asetus on kätevä, jos käytät videokameraa kirkkaassa ympäristössä tai haluat säästää akkuvirtaa. Tämä asetus ei vaikuta tallennettavaan kuvaan. Voit kytkeä LCD-näytön taustavalon käyttöön pitämällä DISP/BATT INFO -painiketta painettuna muutaman sekunnin, kunnes katoaa. Etsimen objektiivin säätövipu Säädä, kunnes kuva on tarkka. z Vihjeitä Voit säätää etsimen taustavalon kirkkautta valitsemalla HOME MENU (s. 70) -näytössä (SETTINGS) t [SOUND/DISP SET] t [VF B.LIGHT]. Varo painamasta LCD-paneelin reunassa olevia painikkeita, kun avaat LCD-paneelin tai muutat sen asentoa. z Vihjeitä Jos avaat LCD-paneelin 90 asteen kulmaan videokameraan nähden ja käännät sitä sen jälkeen 180 astetta objektiivin puolelle, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Tämä on kätevää toiston aikana. 24

25 Vaihe 5: Levyn tai Memory Stick Duo -kortin asettaminen Levy Tallennuksessa tarvitaan uusi 8 cm:n DVD- RW-, DVD+RW-, DVD-R- tai DVD+R DL-levy (s. 11). Puhdista ensin levystä pöly tai sormenjäljet pehmeällä liinalla (s. 101). 1 Varmista, että virta on kytketty videokameraan. Luku-/ kirjoituspään Levykannen OPEN-kytkin Aseta levy paikalleen siten, että etikettipuoli on ulospäin, jos käytät yksipuolista levyä. 4 Sulje levykansi. [DISC ACCESS] tulee LCD-näyttöön. Videokameralta voi kulua jonkin aikaa levyn tunnistamisessa. x DVD-RW/DVD+RW Näyttöön tulee kysymys siitä, haluatko käyttää [DISC SELECT GUIDE] -toimintoa. [DISC SELECT GUIDE] -toiminnon avulla levyn voi alustaa näytön ohjeiden mukaan. Jos et halua käyttää sitä, siirry vaiheeseen 5. x DVD-R/DVD+R DL Voit aloittaa kuvauksen heti, kun [DISC ACCESS] häviää LCD-näytöstä. Sinun ei tarvitse jatkaa vaiheen 5 jälkeen olevia vaiheita. Käytön aloittaminen Kun levykansi aukeaa hieman, avaa se kokonaan. 2 Työnnä levykannen OPENkytkintä nuolen suuntaan (OPEN B). [PREPARING TO OPEN] tulee LCDnäyttöön. Levykansi avautuu automaattisesti hieman. ACCESSmerkkivalo (levy) 3 Aseta levy paikalleen tallennuspuoli videokameraan päin ja paina levyn keskustaa, kunnes kuulet napsahduksen. Jatkuu, 25

26 Vaihe 5: Levyn tai Memory Stick Duo -kortin asettaminen (Jaktuu) 5 Kosketa sopivaa vaihtoehtoa näytössä. x DVD-RW Valitse tallennusmuodoksi [VIDEO] tai [VR] (s. 11) ja kosketa sitten. x DVD+RW Valitse elokuvan kuvasuhteeksi [16:9 WIDE] tai [4:3] ja kosketa sitten. 6 Kosketa [YES]. 7 Kosketa, kun [Completed.] näkyy näytössä. Kun alustus on valmis, voit aloittaa tallennuksen levylle. z Vihjeitä Jos käytät DVD-RW-levyä videokameran ollessa Easy Handycam -tilassa (s. 28), tallennusmuoto on aina VIDEO-muoto. Levyn poistaminen 1 Avaa levykansi vaiheiden 1 ja 2 mukaisesti. 2 Paina levylokeron keskellä olevaa levypidikettä ja poista levy sen reunoista kiinni pitämällä. Älä estä kannen toimintaa kädellä tai millään esineellä, kun avaat tai suljet levykannen. Siirrä hihna videokameran pohjaan ja avaa tai sulje sitten levykansi. Jos hihna jää sulkeutuvan levykannen väliin, videokameraan voi tulla toimintahäiriö. Älä koske levyn tallennuspuolta tai luku-/ kirjoituspään linssiä (s. 106). Jos käytät kaksipuolista levyä, varo sormenjälkien jäämistä levyn pintaan. Jos levy on asetettu videokameraan väärin ja levykansi suljetaan, videokamera voi vioittua. Älä irrota virtalähteitä alustuksen aikana. Suojaa videokamera iskuilta ja tärinältä ACCESS-merkkivalon palaessa ACCESS-merkkivalon vilkkuessa [DISC ACCESS]- tai [PREPARING TO OPEN] -ilmoituksen ollessa LCD-näytössä Levyn kunto tai tallennettu sisältö voi aiheuttaa sen, että levyn poistamiseen kuluu jonkin verran aikaa. Jos levy on vahingoittunut tai siinä on sormenjälkiä tai muuta likaa, sen poistaminen voi kestää jopa 10 minuuttia. Tällöin levy voi olla pysyvästi vahingoittunut. z Vihjeitä Vaikka videokameran virta olisi katkaistu, levyn voi poistaa videokamerasta, jos virtalähde on liitetty videokameraan. Levyntunnistusprosessi (vaihe 4) ei kuitenkaan tällöin käynnisty. Voit poistaa kaikki aiemmin tallennetut kuvat DVD-RW- tai DVD+RW-levyltä ja käyttää levyn uudelleen uusien kuvien tallentamiseen. Jos haluat lisätietoja, katso kohtaa Kaikkien otosten poistaminen levyltä (alustaminen), sivu 58. Voit tarkistaa levyn oikeellisuuden HOME MENU -valikon [DISC SELECT GUIDE] -toiminnolla (sivu 57). Memory Stick Duo Voit käyttää vain Memory Stick Duo -kortteja, joissa on - tai -merkintä (s. 101). 26

27 z Vihjeitä Tallennettavissa olevien kuvien määrä määräytyy kuvanlaadun ja kuvakoon perusteella. Jos haluat lisätietoja, katso sivu Avaa LCD-paneeli. 2 Aseta Memory Stick Duo -kortti Memory Stick Duo -paikkaan oikein päin niin, että kortti napsahtaa. Käytön aloittaminen kortinkäyttövalo ( Memory Stick Duo ) Memory Stick Duo -kortin poistaminen Paina Memory Stick Duo -korttia kevyesti sisään päin kerran. Kun ACCESS-merkkivalo palaa tai vilkkuu, videokamera lukee dataa kortista tai tallentaa siihen dataa. Älä ravistele tai naputtele videokameraa, katkaise virtaa, poista Memory Stick Duo -korttia tai irrota akkua. Muutoin kuvadata voi vahingoittua. Jos asetat Memory Stick Duo -kortin korttipaikkaan väärin päin, Memory Stick Duo -kortti, Memory Stick Duo -korttipaikka tai kuvadata voi vahingoittua. Kun asetat Memory Stick Duo -kortin paikalleen tai poistat kortin, varo, ettei Memory Stick Duo -kortti ulos ponnahtaessaan putoa. 27

28 Kuvaus/toisto Helppo kuvaus ja toisto (Easy Handycam) Easy Handycam -tilassa videokamera määrittää lähes kaikki asetukset automaattisesti niin, että käyttäjä voi keskittyä kuvaukseen tai toistoon asetuksia muuttamatta. Näytön tekstin koko on lisäksi tavallista suurempi. I D H F B E C A Jos POWERkytkin on asennossa OFF (CHG), pidä vihreää painiketta painettuna ja käännä kytkintä. R Elokuvat Still-kuvat 1 Käännä POWERkytkintä A, kunnes (Elokuva) -merkkivalo syttyy. 2 Paina EASY B. 1 Käännä POWERkytkintä A, kunnes (Stillkuva) -merkkivalo syttyy. 2 Paina EASY B. ] tulee LCD-näyttöön. 3 Aloita tallennus painamalla START/STOP C tai D*. ] tulee LCD-näyttöön. 3 Ota still-kuva painamalla PHOTO E**. 6 [STBY]t[REC] Kun haluat pysäyttää kuvauksen, paina START/STOP uudelleen. Säädä tarkennusta pitämällä PHOTO E VilkkuutJää palamaan Ota still-kuva painamalla PHOTO E pohjaan asti. * Elokuvat tallennetaan [SP]-tallennustilaa käyttäen. ** Still-kuvat tallennetaan [FINE]-laatua käyttäen Memory Stick Duo -korttiin. 28

29 Tallennettujen elokuvien/still-kuvien katseleminen 1 Kytke videokameraan virta kääntämällä POWER-kytkintä A. 2 Paina (VIEW IMAGES) F (tai G). VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. (VISUAL INDEX -näytön tulo näkyviin voi kestää jonkin aikaa.) Paluu kuvausnäyttöön Edelliset 6 kuvaa Seuraavat 6 kuvaa Paluu kuvausnäyttöön Levytyyppi Näkyy viimeksi toistetun/ tallennetun kuvan päällä (still-kuvissa B). Kuvaus/toisto Elokuvien näyttö Still-kuvien näyttö 3 Aloita toisto. Elokuvat: Kosketa ja kosketa sitten elokuvaa, jota haluat katsella. Paluu (VISUAL INDEX -näyttöön) Nykyisen/edellisen otoksen alku Pysäytys (siirtyminen VISUAL INDEX -näyttöön) Vaihto toisto- tai taukotilaan kosketettaessa Seuraava otos Taakse-/eteenpäin Jatkuu, 29

30 Helppo kuvaus ja toisto (Easy Handycam) (Jaktuu) Still-kuvat: Kosketa ja kosketa sitten still-kuvaa, jota haluat katsella. Paluu (VISUAL INDEX -näyttöön) Diaesityspainike (sivu 40) Siirtyminen VISUAL INDEX -näyttöön * [DATA CODE] -asetuksena on pysyvästi [DATE/TIME] (s. 68). Edellinen/seuraava 30 z Vihjeitä VISUAL INDEX -näyttö palaa näkyviin, kun valitsemasi elokuva ja kaikki sen jälkeen luettelossa olevat elokuvat on toistettu loppuun. Toistonopeutta voi hidastaa koskettamalla taukotilan aikana. Äänenvoimakkuutta voi säätää valitsemalla (HOME) t (SETTINGS) t [SOUND SETTINGS] t [VOLUME] ja painamalla sitten /. Easy Handycam -tilan poistaminen käytöstä Paina EASY B uudelleen. katoaa näytöstä. Valikkoasetukset Easy Handycam -tilan käytön aikana Tuo muutettavissa olevien asetusten valikkotoiminnot näkyviin painamalla (HOME) H(tai I) (s.15, 61). Levyllä olevia elokuvia ei voi poistaa eikä muokata Easy Handycam -tilan käytön aikana. Useimmat valikkotoiminnot palautuvat automaattisesti oletusasetuksiinsa. Joiden valikkotoimintojen asetuksia ei voi muuttaa. Jos haluat lisätietoja, katso sivu 85. DVD-RW-levyt alustetaan VIDEO-tilaan (s. 11). (OPTION) -vaihtoehto ei tule näkyviin. Poista Easy Handycam -tila käytöstä, jos haluat lisätä tehosteita kuviin tai muuttaa asetuksia. Toimimattomat painikkeet Easy Handycam -tilassa Easy Handycam -tilaa käytettäessä ei voida käyttää joitakin painikkeita/toimintoja, koska vastaavat asetukset on määritetty automaattisesti (p. 85). [Invalid during Easy Handycam operation.] -ilmoitus voi tulla näyttöön, jos yritetään käyttää toimintoja, jotka eivät ole käytettävissä Easy Handycam -tilassa. Levyllä olevien elokuvien katseleminen muissa laitteissa (viimeistely) Levylle tallennettujen elokuvien katseleminen DVD-laitteessa tai tietokoneessa edellyttää, että levy on viimeistelty. Lisätietoja viimeistelystä on sivulla 43. DVD-R- ja DVD+R DL -levyjä ei voi käyttää uudelleen eikä niille voi tallentaa lisää elokuvia viimeistelyn jälkeen, vaikka levyillä olisi vapaata tilaa. Easy Handycam -tilan DVD-valikon asetuksena on [STYLE1], eikä sitä voi muuttaa. Viimeistellylle levylle ei voi tallentaa lisää otoksia Easy Handycam -tilan käytön aikana (s. 59).

31 Kuvaus (HOME) D (HOME) E PHOTO F START/STOP C POWER-kytkin B Kuvaus/toisto START/STOP A Käsihihnan säätäminen Kiinnitä ja säädä käsihihna kuvan mukaan ja pitele videokameraa oikein. Jos kortinkäyttövalo (sivu 25, 27) palaa kuvauksen päättymisen jälkeen, datan tallennus levylle tai Memory Stick Duo -korttiin on vielä meneillään. Suojaa videokamera iskuilta ja tärinältä äläkä irrota akkua tai verkkolaitetta. Jatkuu, 31

32 Elokuvat Elokuvat tallennetaan levylle. Jos haluat tietoja tallennusajasta, katso sivu Käännä POWERkytkintä B, kunnes (Elokuva) -merkkivalo syttyy. Still-kuvat Still-kuvat tallennetaan Memory Stick Duo -korttiin. Jos haluat tietoja tallennettavien still-kuvien määrästä, katso sivu Käännä POWERkytkintä B, kunnes (Stillkuva) -merkkivalo syttyy. 2 Paina START/STOP A (tai C). 2 Paina PHOTO F. [STBY]t[REC] Kun haluat pysäyttää kuvauksen, paina START/STOP uudelleen. Äänimerkki VilkkuutJää palamaan Napsah Säädä tarkennusta Ota kuva painamalla tulee kohdan viereen. Kun katoaa, kuva on tallennettu. Siirtyminen elokuvien kuvaustilaan (HOME) -painikkeella D (tai E) Kosketa HOME MENU -valikossa (CAMERA) t [MOVIE] tai [PHOTO]. Suuritarkkuuksisten still-kuvien tallentaminen Memory Stick Duo -korttiin elokuvan tallennuksen aikana (Dual Rec) Jos haluat lisätietoja, katso sivua

33 Zoomaus Kuvaa voi suurentaa zoomausvivulla tai LCD-näytön alapuolella olevilla zoomauspainikkeilla 10-kertaiseksi alkuperäiseen verrattuna. Kuvaa voi suurentaa zoomausvivulla tai zoomauspainikkeilla. z Vihjeitä [DIGITAL ZOOM] (s. 63) avulla kuvaa voidaan zoomata suuremmaksi kuin 10. Tilaäänen tallennus (5,1-kanavainen äänitys) Videokameran sisäisen mikrofonin poimima ääni muunnetaan 5,1-kanavaiseksi tilaääneksi ja tallennetaan. Sisäinen mikrofoni Kuvaus/toisto Laajan näkymän kuvaus: (laajakulma) Lähinäkymä: (telekuvaus) Voit zoomata hitaasti siirtämällä zoomausvipua vain hieman. Voit zoomata nopeasti siirtämällä vipua enemmän. Pidä sormi zoomausvivulla. Jos otat sormen pois zoomausvivulta, saattaa myös vivun toimintaääni tallentua. Zoomausnopeutta ei voi muuttaa LCD-paneelin zoomauspainikkeiden avulla. Videokameran ja kuvauskohteen välinen vähimmäisetäisyys, jolla kuva on vielä tarkka, on laajakulma-asennossa noin 1 cm ja teleasennossa noin 80 cm. Videokameraan on asennettu Dolby Digital 5.1 Creator -ohjelmisto 5,1-kanavaisen tilaäänen tallennusta varten. Kun levy toistetaan laitteella, joka tukee 5,1- kanavaista toistoa, voit nauttia luonnollisesta tilaäänestä. Dolby Digital 5.1 Creator, 5,1-kanavainen tilaääni Sanasto (s. 118) Videokameralla toistettaessa 5,1-kanavainen ääni muunnetaan 2-kanavaiseksi. näkyy näytössä 5,1-kanavaisen tallennuksen/toiston aikana. Salaman käyttäminen Salaman latausmerkkivalo Salama Jatkuu, 33

34 Kuvaus (Jaktuu) Valitse sopiva asetus painamalla (salama) toistuvasti. Ei ilmaisinta (automaattinen salama): Salama välähtää automaattisesti, kun ympäristön valo ei riitä. r (pakotettu salama): Salama välähtää aina ympäristön valaistuksesta riippumatta. r (ei salamaa): Kuvaus ilman salamaa. Suositeltava etäisyys kuvauskohteeseen käytettäessä videokameran omaa salamaa on noin 0,3 2,5 m. Poista pöly salamavalon pinnalta ennen salamavalon käyttöä. Lämmön aiheuttama värjäytyminen tai valon edessä oleva pöly voi heikentää salaman tehoa. Salaman merkkivalo vilkkuu salaman latautuessa ja jää palamaan, kun akun lataus on päättynyt. Jos käytät salamaa kirkkaassa valaistuksessa kuvatessasi esimerkiksi taustavalaistua kohdetta, salamasta ei välttämättä ole apua. Salama ei toimi lisäobjektiivia (lisävaruste) tai suodatinta (lisävaruste) käytettäessä. z Vihjeitä Voit muuttaa salaman kirkkautta [FLASH LEVEL] -asetuksella (s. 64) ja ehkäistä kuvattavien henkilöiden punasilmäisyyttä [REDEYE REDUC] (s. 65). Laadukkaiden still-kuvien sieppaus elokuvan tallennuksen aikana (Dual Rec) Voit tallentaa laadukkaita still-kuvia Memory Stick Duo -korttiin tallentaessasi elokuvaa levylle. 1 Aseta POWER-kytkin asentoon (Elokuva) ja aloita elokuvan tallennus painamalla START/STOP. 2 Paina PHOTO-painike pohjaan. Elokuvan tallennuksen aloittamisen jälkeen ja ennen sen lopettamista elokuvasta voi tallentaa enintään 3 kuvaa still-kuviksi. Oranssit ruudut ilmaisevat tallennettujen kuvien määrän. Kun tallennus on päättynyt, väri muuttuu oranssiksi. 3 Pysäytä elokuvan tallennus painamalla START/STOP. Tallennetut still-kuvat tulevat näkyviin yksitellen, ja kuvat tallennetaan Memory Stick Duo -korttiin. Kun katoaa, kuva on tallennettu. Älä poista Memory Stick Duo -korttia, ennen kuin still-kuvat on tallennettu Memory Stick Duo -korttiin. Salamaa ei voi käyttää Dual Rec -toiminnon käytön aikana. z Vihjeitä Kun POWER-kytkin on asennossa (Elokuva), still-kuvien koko on 4.6M (16:9-laajakuva) tai 3.4M (4:3) (DCR- DVD506E/DVD508E/DVD908E). Kun POWER-kytkin on asennossa (Elokuva), still-kuvien koko on 2.3M (16:9-laajakuva) tai 1.7M (4:3) (DCR- DVD406E/DVD408E/DVD808E). Still-kuvia voi tallentaa tallennustaukotilan aikana samoin kuin silloin, kun POWER-kytkin on asennossa (Still-kuva). Kuvauksessa voi käyttää myös salamaa. 34

35 Kuvaaminen pimeissä paikoissa (NightShot) Kuvaaminen peilikuvatilassa Infrapunaportti Aseta NIGHTSHOT-kytkin asentoon ON. ( tulee näkyviin.) NightShot- ja Super NightShot -toiminnot käyttävät infrapunavaloa. Älä siksi peitä infrapunaporttia sormilla tai millään esineillä, ja poista lisäobjektiivi (lisävaruste). Säädä tarkennusta manuaalisesti ([FOCUS], s. 75), jos automaattitarkennus ei onnistu. Älä käytä toimintoja NightShot ja Super NightShot kirkkaissa paikoissa. Muutoin videokamera voi vioittua. Avaa LCD-paneeli 90 asteen kulmaan videokameraan nähden (1) ja käännä paneelia sitten 180 astetta objektiivin puolelle (2). z Vihjeitä LCD-näyttöön tulee peilikuva kuvauskohteesta, mutta kuva tallentuu normaalisti. Kuvasuhteen valitseminen (16:9 tai 4:3) POWER-kytkin Kuvaus/toisto z Vihjeitä Jos haluat tallentaa kuvan tavallista kirkkaampana, käytä [SUPER NIGHTSHOT] -toimintoa (s. 78). Kohteen alkuperäiset värit säilyvät tavallista luonnollisempina käytettäessä [COLOR SLOW SHTR] -toimintoa (s. 78). Taustavalaistujen kohteiden valotuksen säätäminen WIDE SELECT Elokuvien kuvasuhteen valitseminen Käännä POWER-kytkintä, kunnes (Elokuva) -merkkivalo syttyy. Valitse sitten haluamasi kuvasuhde painamalla WIDE SELECT toistuvasti. Jos haluat säätää taustavalaistun kohteen valotusta, paina BACK LIGHT niin, että.. Voit poistaa taustavalokorjauksen käytöstä painamalla BACK LIGHT uudelleen. z Vihjeitä Zoomauksen määrä vaikuttaa 16:9 (laajakuva)- ja 4:3-kuvien katselukulmien eroon. Jatkuu, 35

36 Kuvaus (Jaktuu) Kun katselet elokuvaa televisiossa, valitse [[TV TYPE]-asetukseksi [16:9] tai [4:3] käytettävän television mukaisesti (16:9/4:3) (p. 41). Kun [TV TYPE] -asetuksena on [4:3], 16:9 (laajakuva) -suhteinen kuva voi näyttää vääristyneeltä. 2 Paina (HOME) A (tai B) niin, että HOME MENU -valikko tulee näkyviin. 3 Kosketa (CAMERA). 4 Kosketa [SMTH SLW REC]. Still-kuvien kuvasuhteen valitseminen 1 Käännä POWER-kytkintä, kunnes (Still-kuva) -merkkivalo syttyy. 2 Valitse haluamasi kuvasuhde painamalla toistuvasti WIDE SELECT. Still-kuvan koko on enintään [ 3.0M] (16:9- laajakuva) tai [4.0M] (4:3) (DCR-DVD406E/ DVD408E/DVD808E). Still-kuvan koko on enintään [ 4.6M] (16:9- laajakuva) tai [6.1M] (4:3) (DCR-DVD506E/ DVD508E/DVD908E). z Vihjeitä Jos haluat tietoja tallennettavien still-kuvien määrästä, katso sivu 66. Nopean liikkeen tallentaminen hitaana (SMTH SLW REC) Nopeasti liikkuvia kohteita, joita ei voida kuvata tavallisilla kuvaustoiminnoilla, voidaan kuvata hidastettuina noin3 sekunnin ajan. Tämä on kätevää kuvattaessa nopeita liikkeitä, esimerkiksi tennis- tai golflyöntiä. (HOME) B 5 Paina START/STOP. Noin 3 sekunnin elokuva tallennetaan 12 sekunnin hidastetuksi elokuvaksi. Kun [Recording...] katoaa, tallennus on valmis. Poista hidastettu tallennus käytöstä koskettamalla. Asetuksen muuttaminen Kosketa (OPTION) t ja valitse sitten muutettava asetus. [TIMING] Valitse START/STOP-painikkeen painamisen jälkeinen tallennuksen aloitushetki. Oletusasetus on [3sec AFTER]. [3sec AFTER] [3sec BEFORE] (HOME) A 1 Kytke videokameraan virta kääntämällä POWER-kytkintä. [RECORD SOUND] Valitse [ON] ( ), jos haluat lisätä esimerkiksi keskustelun tai muut äänet hidastettuun kuvaan. (Oletusasetus on [OFF].) Videokamera tallentaa ääntä noin 12 sekunnin ajan, kun [Recording...] on näkyvissä vaiheessa 5. 36

37 Ääntä ei tallenneta noin 3 sekunnin pituisen elokuvan kuvauksen aikana. [SMTH SLW REC] -toiminnolla kuvattu kuva ei ole yhtä hyvälaatuista kuin tavallisella kuvaustoiminnolla kuvattu. Kuvaus/toisto 37

38 Toisto Zoomausvipu F (HOME) E POWER-kytkin A (HOME) D (VIEW IMAGES) C (VIEW IMAGES) B Kytke videokameraan virta kääntämällä POWER-kytkintä A. z Vihjeitä Paina (VIEW IMAGES) B (tai C). VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. (VISUAL INDEX -näytön tulo näkyviin voi kestää jonkin aikaa.) Paluu kuvausnäyttöön Edelliset 6 kuvaa Seuraavat 6 kuvaa Paluu kuvausnäyttöön Elokuvien näyttö Still-kuvien näyttö Levytyyppi Näkyy viimeksi toistetun/ tallennetun kuvan päällä (still-kuvissa B). (OPTION) Zoomausvipua F siirtämällä VISUAL INDEX -näytössä voi näyttää 6 tai 12 kuvaa. Tämän määrän voi valita koskettamalla HOME MENU -valikossa (SETTINGS) t [VIEW IMAGES SET] t [ DISPLAY] (s. 68). 38

39 Aloita toisto Elokuvat Kosketa -välilehteä ja sitten toistettavaa elokuvaa. VISUAL INDEX -näyttö palaa näkyviin, kun valittu elokuva ja siitä eteenpäin viimeinenkin elokuva on toistettu. Paluu (VISUAL INDEX -näyttöön) Nykyisen/edellisen otoksen alku Pysäytys (siirtyminen VISUAL INDEX -näyttöön) Vaihto toisto- tai taukotilaan kosketettaessa Seuraava otos (OPTION) Taakse-/eteenpäin Kuvaus/toisto Still-kuvat Kosketa -välilehteä ja sitten toistettavaa still-kuvaa. Paluu (VISUAL INDEX -näyttöön) Diaesityspainike (sivu 40) Siirtyminen VISUAL INDEX -näyttöön (OPTION) Edellinen/seuraava Siirtyminen toistotilaan (HOME) -painikkeella D (tai E) Kosketa (VIEW IMAGES) t [VISUAL INDEX] Elokuvan äänenvoimakkuuden säätäminen Kosketa (OPTION) t -välilehti t [VOLUME] ja säädä sitten painamalla /. z Vihjeitä Elokuvaa voi toistaa hitaasti koskettamalla / taukotilan aikana. Yksi kosketus saa kelauksen noin viisi kertaa nopeammaksi, kaksi kosketusta noin kymmenen kertaa* nopeammaksi. * DVD+RW-levyä käytettäessä noin 8 kertaa nopeammaksi. Jatkuu, 39

40 Toisto (Jaktuu) Toistozoomauksen käyttäminen Still-kuvia voi suurentaa noin 1,1- kertaisesta enintään 5-kertaiseksi alkuperäiseen kokoon verrattuna. Suurennusta voi muuttaa zoomausvivun tai LCD-paneelin zoomauspainikkeiden avulla. Still-kuvasarjan toistaminen (diaesitys) 1 Tuo näkyviin still-kuva, jota haluat suurentaa. 2 Suurenna kuvaa siirtämällä zoomausta T (tele) -suuntaan. Kuvaan tulee kehys. 3 Kosketa kuvan sitä kohtaa, jonka haluat tulevan näytössä näkyvän kehyksen keskelle. 4 Säädä suurennusta siirtämällä zoomausta W (laajakulma)- ja T (tele) -asentojen välillä. Kosketa still-kuvan toistonäytössä. Diaesitys alkaa valitusta kuvasta. Pysäytä diaesitys koskettamalla. Voit aloittaa diaesityksen uudelleen koskettamalla uudelleen. Katsottavaa kuvaa ei voi zoomata diaesityksen aikana. z Vihjeitä Diaesityksen toiston voi asettaa jatkuvaksi [SLIDE SHOW SET] -toiminnolla valitsemalla (OPTION) t -välilehti. Tehdasasetus on [ON] (jatkuva toisto). Voit poistua zoomaustilasta koskettamalla. 40

41 Kuvan katseleminen televisiossa Kytke videokamera television tai kuvanauhurin (VCR) tuloliitäntään A/V-liitäntäkaapelilla 1 tai S VIDEO -johdolla varustetulla A/V-liitäntäkaapelilla 2. Kytke videokamera pistorasiaan kameran vakiovarusteisiin sisältyvän verkkolaitteen avulla ja käytä kameraa verkkolaitteella (s. 19). Katso lisätietoja myös liitettävien laitteiden käyttöohjeista. Laite, jossa ei ole S VIDEO -liitäntää TULO Laite, jossa on S VIDEO -liitäntä TULO S VIDEO (Keltainen) VIDEO VIDEO Kuvaus/toisto (Valkoinen) AUDIO (Valkoinen) AUDIO (Punainen) (Punainen) A/V OUT -liitäntä : Signaalin kulkusuunta 1 A/V-liitäntäkaapeli (vakiovaruste) Kytke toisen laitteen tuloliitäntään. 2 A/V-liitäntäkaapeli, jossa on S VIDEO -johto (lisävaruste) Jos videokamera kytketään toiseen laitteeseen S VIDEO -liitännän kautta S VIDEO -johdolla varustetun A/V-liitäntäkaapelin (lisävaruste) avulla, kuvanlaatu on parempi kuin kytkettäessä laitteet A/V-liitäntäkaapelin kautta. Kytke valkoinen ja punainen liitin (vasen/oikea äänikanava) sekä S VIDEO -johdolla varustetun A/V-liitäntäkaapelin (lisävaruste) S VIDEO -liitin (S VIDEO -kanava). Keltaista liitintä ei tarvitse kytkeä. Ääni ei kulje S VIDEO -liitännän kautta. Kuvanauhuri (VCR) tai televisio Jos televisio kytketään kuvanauhuriin (VCR) Kytke videokamera kuvanauhurin (VCR) LINE IN -tuloliitäntään. Valitse kuvanauhurissa (VCR) tulokanavaksi LINE (esimerkiksi VIDEO 1 tai VIDEO 2), jos kuvanauhurissa (VCR) on tulokanavan valitsin. Kuvasuhteen asettaminen kytkettävän television mukaan (16:9/4:3) Valitse katseluun käytettävän television kuvasuhteen mukainen asetus. 1 Kytke videokameraan virta kääntämällä POWER-kytkintä. Jatkuu, 41
