1 Käyttöohje Laadukas kosketusnäyttöpuhelin Malli KX-PRX110NE Kiitos Panasonic-tuotteen hankinnasta. Lue tämä asiakirja ja säilytä se myöhempää tarvetta varten.

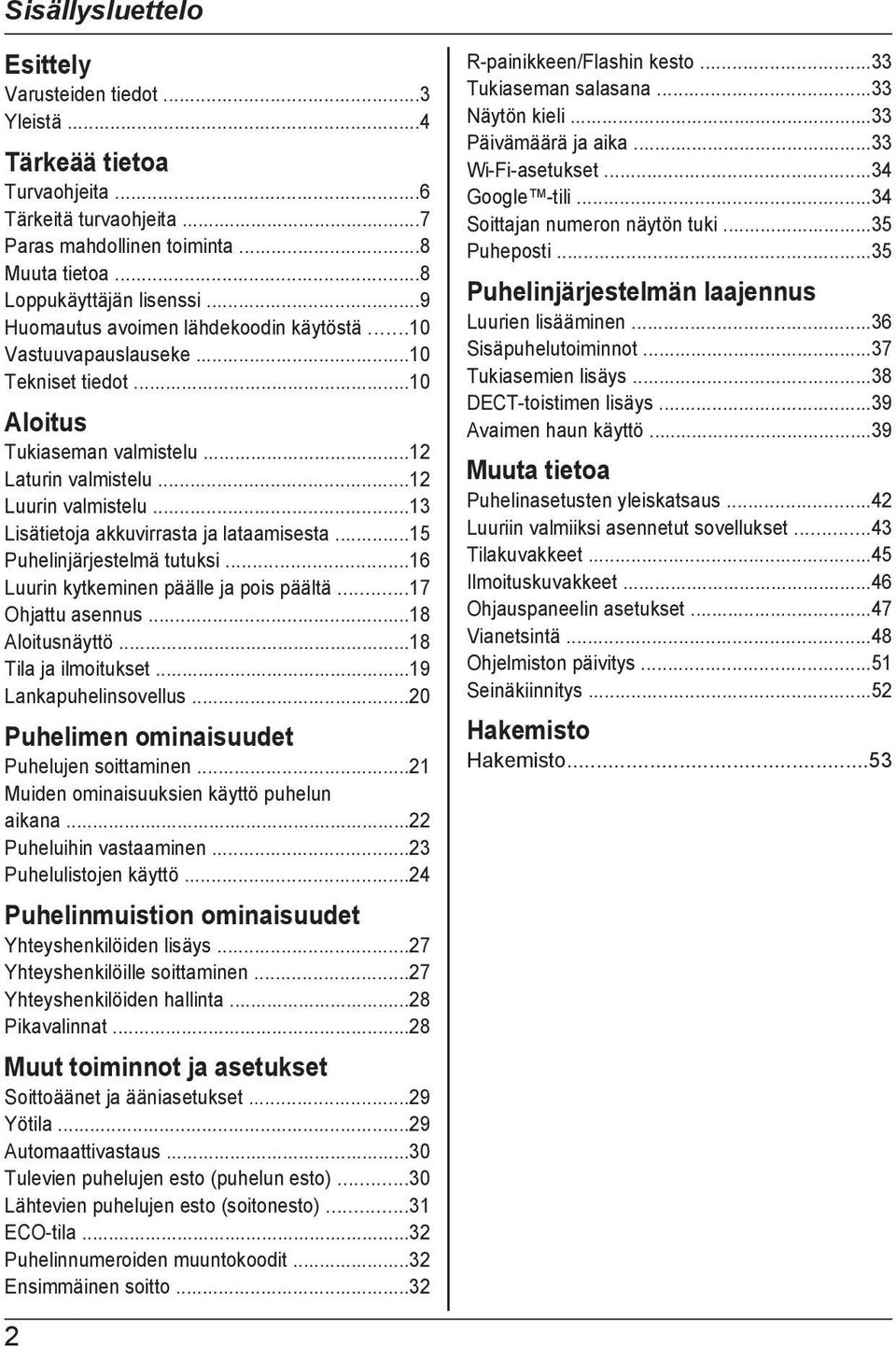

2 Sisällysluettelo Esittely Varusteiden tiedot...3 Yleistä...4 Tärkeää tietoa Turvaohjeita...6 Tärkeitä turvaohjeita...7 Paras mahdollinen toiminta...8 Muuta tietoa...8 Loppukäyttäjän lisenssi...9 Huomautus avoimen lähdekoodin käytöstä...10 Vastuuvapauslauseke...10 Tekniset tiedot...10 Aloitus Tukiaseman valmistelu...12 Laturin valmistelu...12 Luurin valmistelu...13 Lisätietoja akkuvirrasta ja lataamisesta...15 Puhelinjärjestelmä tutuksi...16 Luurin kytkeminen päälle ja pois päältä...17 Ohjattu asennus...18 Aloitusnäyttö...18 Tila ja ilmoitukset...19 Lankapuhelinsovellus...20 Puhelimen ominaisuudet Puhelujen soittaminen...21 Muiden ominaisuuksien käyttö puhelun aikana...22 Puheluihin vastaaminen...23 Puhelulistojen käyttö...24 Puhelinmuistion ominaisuudet Yhteyshenkilöiden lisäys...27 Yhteyshenkilöille soittaminen...27 Yhteyshenkilöiden hallinta...28 Pikavalinnat...28 Muut toiminnot ja asetukset Soittoäänet ja ääniasetukset...29 Yötila...29 Automaattivastaus...30 Tulevien puhelujen esto (puhelun esto)...30 Lähtevien puhelujen esto (soitonesto)...31 ECO-tila...32 Puhelinnumeroiden muuntokoodit...32 Ensimmäinen soitto R-painikkeen/Flashin kesto...33 Tukiaseman salasana...33 Näytön kieli...33 Päivämäärä ja aika...33 Wi-Fi-asetukset...34 Google -tili...34 Soittajan numeron näytön tuki...35 Puheposti...35 Puhelinjärjestelmän laajennus Luurien lisääminen...36 Sisäpuhelutoiminnot...37 Tukiasemien lisäys...38 DECT-toistimen lisäys...39 Avaimen haun käyttö...39 Muuta tietoa Puhelinasetusten yleiskatsaus...42 Luuriin valmiiksi asennetut sovellukset...43 Tilakuvakkeet...45 Ilmoituskuvakkeet...46 Ohjauspaneelin asetukset...47 Vianetsintä...48 Ohjelmiston päivitys...51 Seinäkiinnitys...52 Hakemisto Hakemisto...53

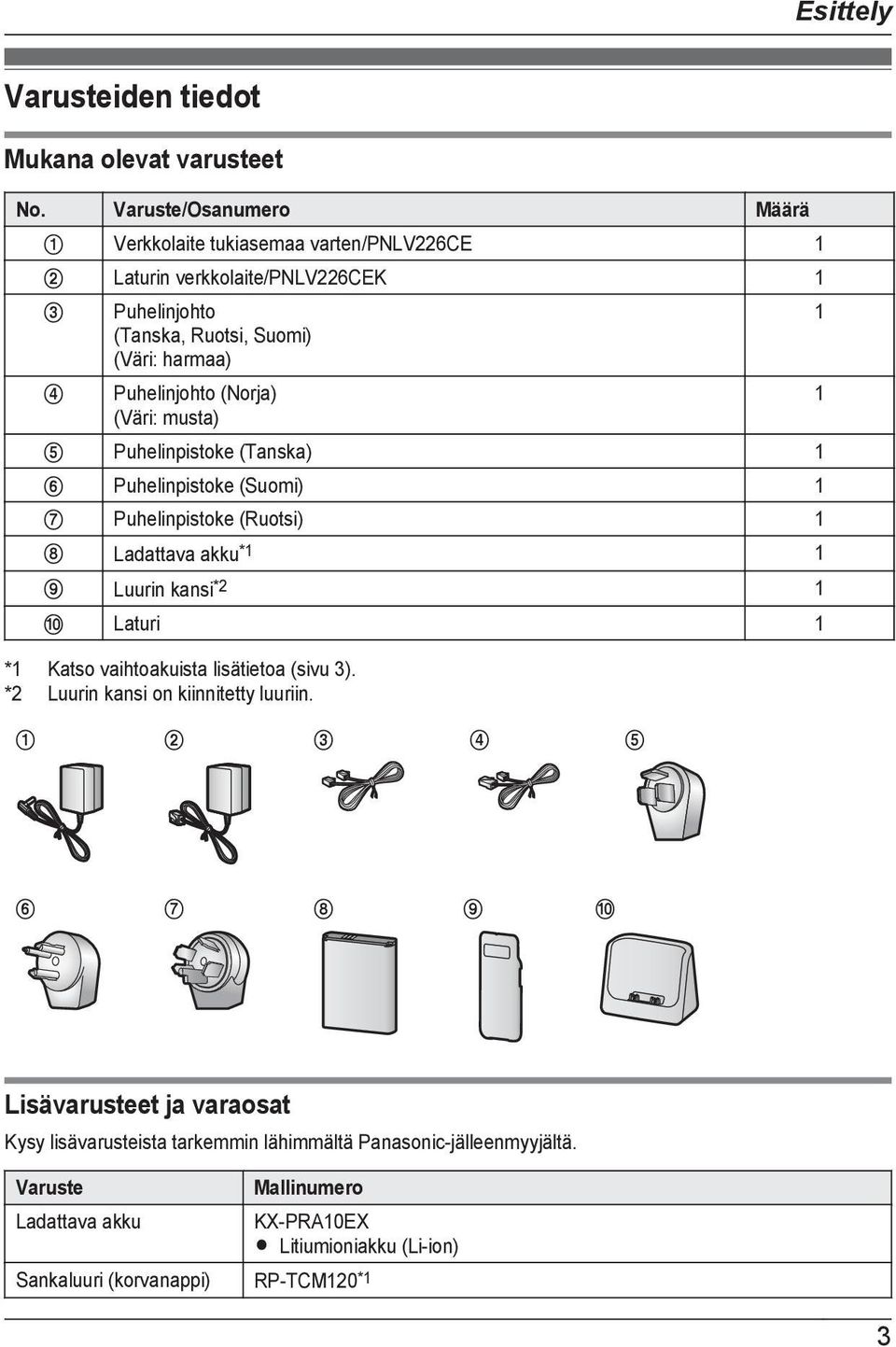

3 Esittely Varusteiden tiedot Mukana olevat varusteet No. Varuste/Osanumero Määrä A Verkkolaite tukiasemaa varten/pnlv226ce 1 B Laturin verkkolaite/pnlv226cek 1 C D Puhelinjohto (Tanska, Ruotsi, Suomi) (Väri: harmaa) Puhelinjohto (Norja) (Väri: musta) E Puhelinpistoke (Tanska) 1 F Puhelinpistoke (Suomi) 1 G Puhelinpistoke (Ruotsi) 1 H Ladattava akku *1 1 I Luurin kansi *2 1 J Laturi 1 *1 Katso vaihtoakuista lisätietoa (sivu 3). *2 Luurin kansi on kiinnitetty luuriin. A B C D E 1 1 F G H I J Lisävarusteet ja varaosat Kysy lisävarusteista tarkemmin lähimmältä Panasonic-jälleenmyyjältä. Varuste Ladattava akku Mallinumero KX-PRA10EX R Litiumioniakku (Li-ion) Sankaluuri (korvanappi) RP-TCM120 *1 3

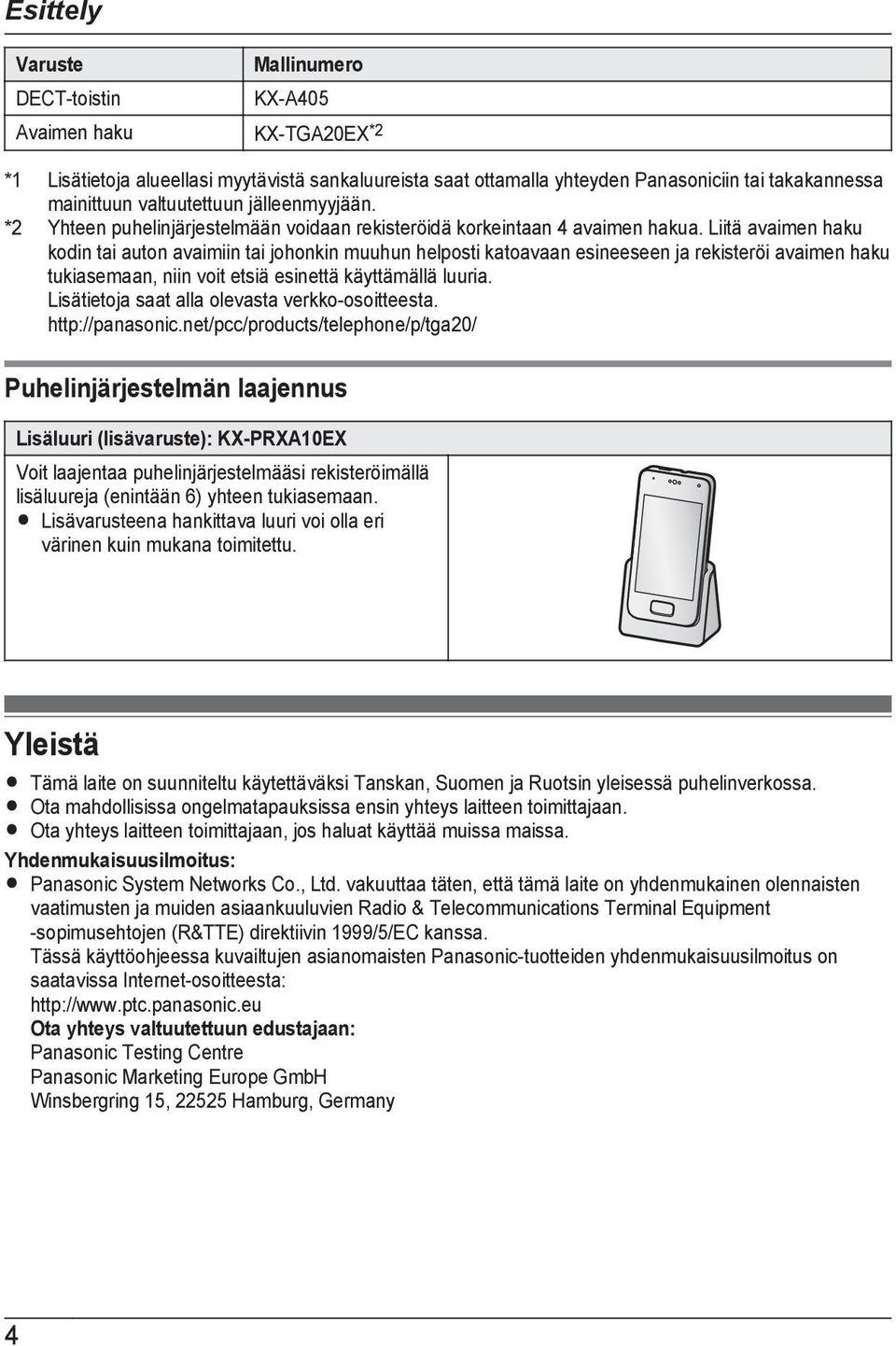

4 Esittely Varuste DECT-toistin Mallinumero KX-A405 Avaimen haku KX-TGA20EX *2 *1 Lisätietoja alueellasi myytävistä sankaluureista saat ottamalla yhteyden Panasoniciin tai takakannessa mainittuun valtuutettuun jälleenmyyjään. *2 Yhteen puhelinjärjestelmään voidaan rekisteröidä korkeintaan 4 avaimen hakua. Liitä avaimen haku kodin tai auton avaimiin tai johonkin muuhun helposti katoavaan esineeseen ja rekisteröi avaimen haku tukiasemaan, niin voit etsiä esinettä käyttämällä luuria. Lisätietoja saat alla olevasta verkko-osoitteesta. Puhelinjärjestelmän laajennus Lisäluuri (lisävaruste): KX-PRXA10EX Voit laajentaa puhelinjärjestelmääsi rekisteröimällä lisäluureja (enintään 6) yhteen tukiasemaan. R Lisävarusteena hankittava luuri voi olla eri värinen kuin mukana toimitettu. Yleistä R Tämä laite on suunniteltu käytettäväksi Tanskan, Suomen ja Ruotsin yleisessä puhelinverkossa. R Ota mahdollisissa ongelmatapauksissa ensin yhteys laitteen toimittajaan. R Ota yhteys laitteen toimittajaan, jos haluat käyttää muissa maissa. Yhdenmukaisuusilmoitus: R Panasonic System Networks Co., Ltd. vakuuttaa täten, että tämä laite on yhdenmukainen olennaisten vaatimusten ja muiden asiaankuuluvien Radio & Telecommunications Terminal Equipment -sopimusehtojen (R&TTE) direktiivin 1999/5/EC kanssa. Tässä käyttöohjeessa kuvailtujen asianomaisten Panasonic-tuotteiden yhdenmukaisuusilmoitus on saatavissa Internet-osoitteesta: Ota yhteys valtuutettuun edustajaan: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany 4

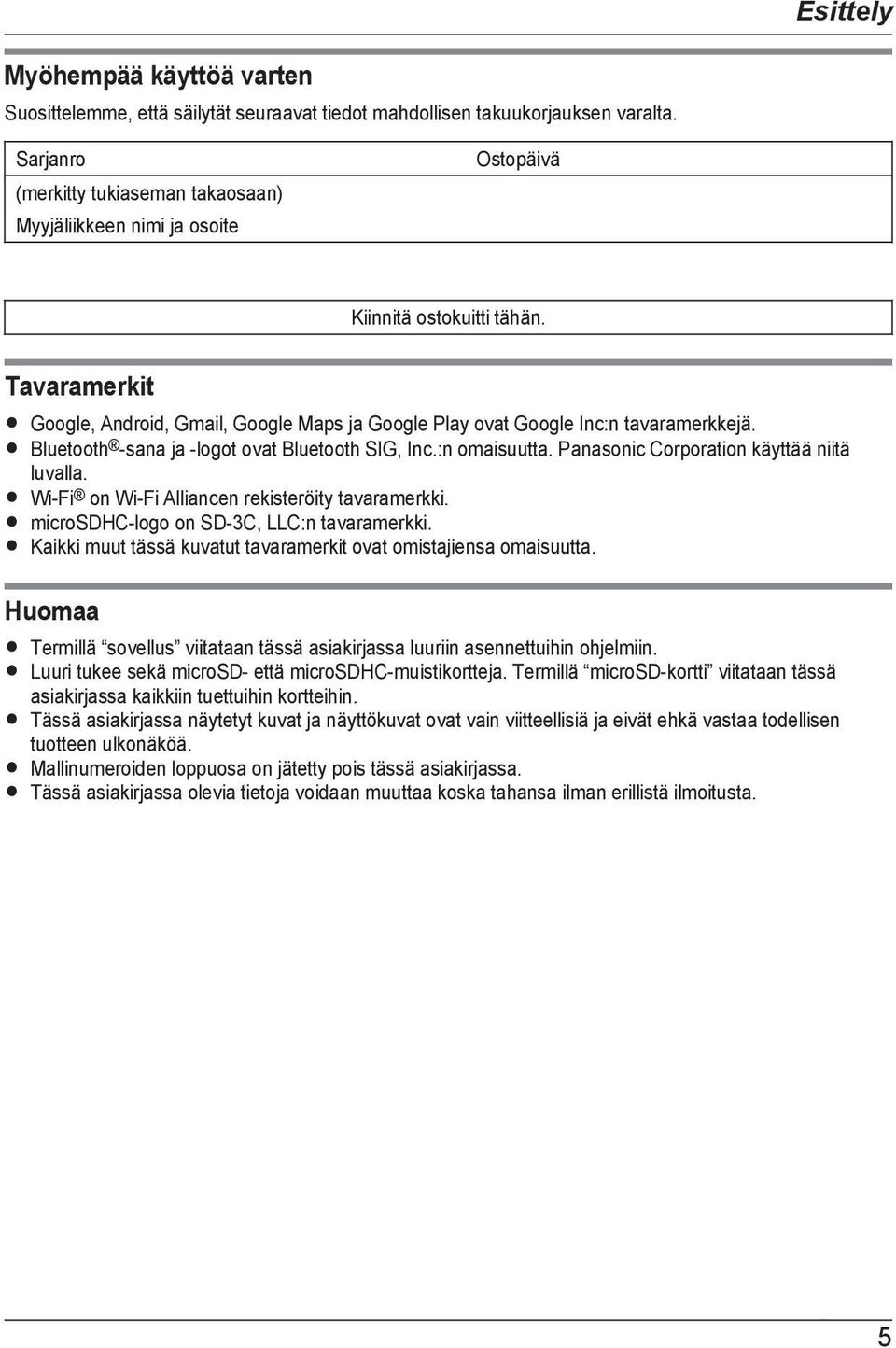

5 Esittely Myöhempää käyttöä varten Suosittelemme, että säilytät seuraavat tiedot mahdollisen takuukorjauksen varalta. Sarjanro Ostopäivä (merkitty tukiaseman takaosaan) Myyjäliikkeen nimi ja osoite Kiinnitä ostokuitti tähän. Tavaramerkit R Google, Android, Gmail, Google Maps ja Google Play ovat Google Inc:n tavaramerkkejä. R Bluetooth -sana ja -logot ovat Bluetooth SIG, Inc.:n omaisuutta. Panasonic Corporation käyttää niitä luvalla. R Wi-Fi on Wi-Fi Alliancen rekisteröity tavaramerkki. R microsdhc-logo on SD-3C, LLC:n tavaramerkki. R Kaikki muut tässä kuvatut tavaramerkit ovat omistajiensa omaisuutta. Huomaa R Termillä sovellus viitataan tässä asiakirjassa luuriin asennettuihin ohjelmiin. R Luuri tukee sekä microsd- että microsdhc-muistikortteja. Termillä microsd-kortti viitataan tässä asiakirjassa kaikkiin tuettuihin kortteihin. R Tässä asiakirjassa näytetyt kuvat ja näyttökuvat ovat vain viitteellisiä ja eivät ehkä vastaa todellisen tuotteen ulkonäköä. R Mallinumeroiden loppuosa on jätetty pois tässä asiakirjassa. R Tässä asiakirjassa olevia tietoja voidaan muuttaa koska tahansa ilman erillistä ilmoitusta. 5

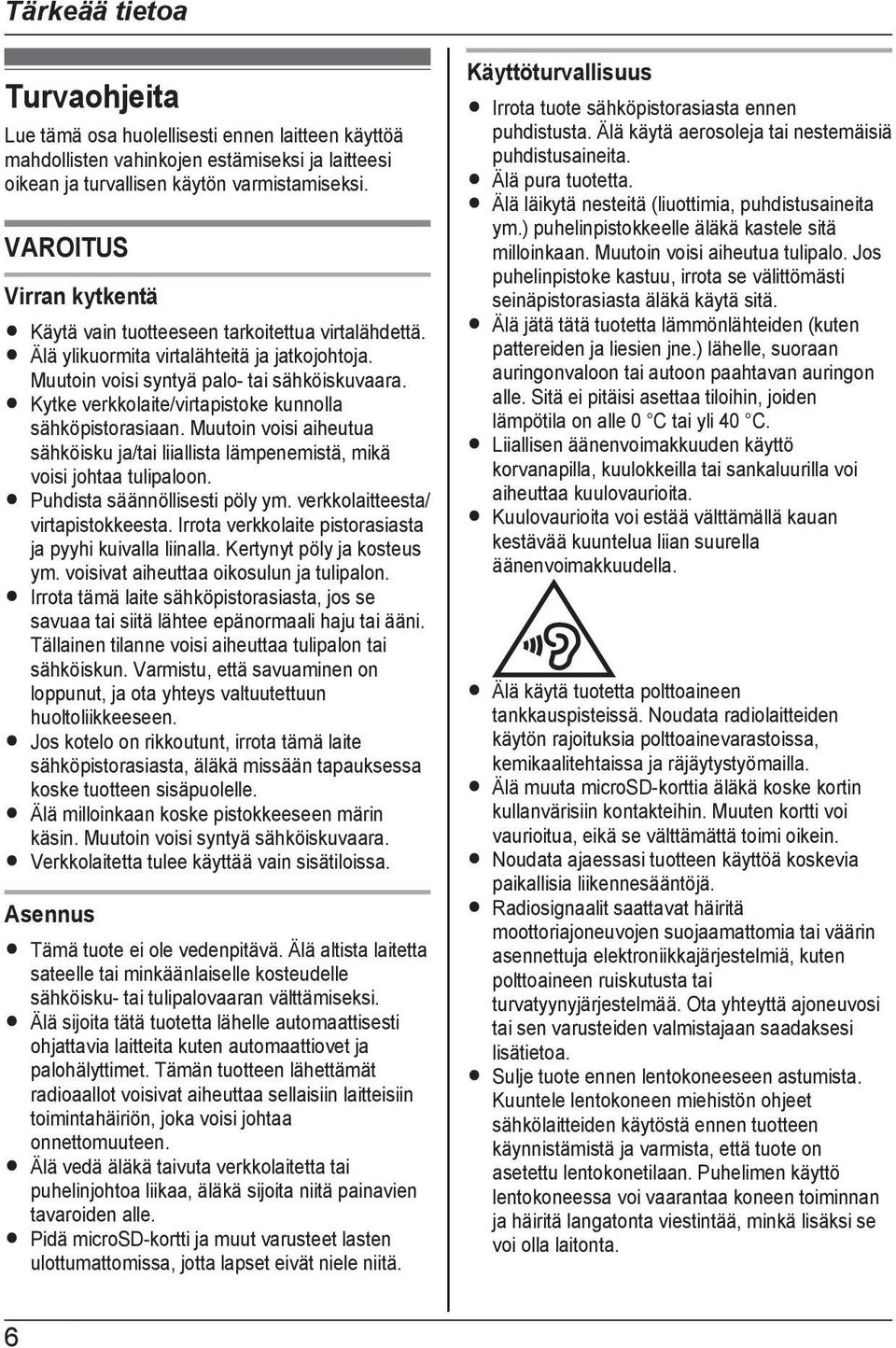

6 Tärkeää tietoa Turvaohjeita Lue tämä osa huolellisesti ennen laitteen käyttöä mahdollisten vahinkojen estämiseksi ja laitteesi oikean ja turvallisen käytön varmistamiseksi. VAROITUS Virran kytkentä R Käytä vain tuotteeseen tarkoitettua virtalähdettä. R Älä ylikuormita virtalähteitä ja jatkojohtoja. Muutoin voisi syntyä palo- tai sähköiskuvaara. R Kytke verkkolaite/virtapistoke kunnolla sähköpistorasiaan. Muutoin voisi aiheutua sähköisku ja/tai liiallista lämpenemistä, mikä voisi johtaa tulipaloon. R Puhdista säännöllisesti pöly ym. verkkolaitteesta/ virtapistokkeesta. Irrota verkkolaite pistorasiasta ja pyyhi kuivalla liinalla. Kertynyt pöly ja kosteus ym. voisivat aiheuttaa oikosulun ja tulipalon. R Irrota tämä laite sähköpistorasiasta, jos se savuaa tai siitä lähtee epänormaali haju tai ääni. Tällainen tilanne voisi aiheuttaa tulipalon tai sähköiskun. Varmistu, että savuaminen on loppunut, ja ota yhteys valtuutettuun huoltoliikkeeseen. R Jos kotelo on rikkoutunt, irrota tämä laite sähköpistorasiasta, äläkä missään tapauksessa koske tuotteen sisäpuolelle. R Älä milloinkaan koske pistokkeeseen märin käsin. Muutoin voisi syntyä sähköiskuvaara. R Verkkolaitetta tulee käyttää vain sisätiloissa. Asennus R Tämä tuote ei ole vedenpitävä. Älä altista laitetta sateelle tai minkäänlaiselle kosteudelle sähköisku- tai tulipalovaaran välttämiseksi. R Älä sijoita tätä tuotetta lähelle automaattisesti ohjattavia laitteita kuten automaattiovet ja palohälyttimet. Tämän tuotteen lähettämät radioaallot voisivat aiheuttaa sellaisiin laitteisiin toimintahäiriön, joka voisi johtaa onnettomuuteen. R Älä vedä äläkä taivuta verkkolaitetta tai puhelinjohtoa liikaa, äläkä sijoita niitä painavien tavaroiden alle. R Pidä microsd-kortti ja muut varusteet lasten ulottumattomissa, jotta lapset eivät niele niitä. Käyttöturvallisuus R Irrota tuote sähköpistorasiasta ennen puhdistusta. Älä käytä aerosoleja tai nestemäisiä puhdistusaineita. R Älä pura tuotetta. R Älä läikytä nesteitä (liuottimia, puhdistusaineita ym.) puhelinpistokkeelle äläkä kastele sitä milloinkaan. Muutoin voisi aiheutua tulipalo. Jos puhelinpistoke kastuu, irrota se välittömästi seinäpistorasiasta äläkä käytä sitä. R Älä jätä tätä tuotetta lämmönlähteiden (kuten pattereiden ja liesien jne.) lähelle, suoraan auringonvaloon tai autoon paahtavan auringon alle. Sitä ei pitäisi asettaa tiloihin, joiden lämpötila on alle 0 C tai yli 40 C. R Liiallisen äänenvoimakkuuden käyttö korvanapilla, kuulokkeilla tai sankaluurilla voi aiheuttaa kuulovaurioita. R Kuulovaurioita voi estää välttämällä kauan kestävää kuuntelua liian suurella äänenvoimakkuudella. R Älä käytä tuotetta polttoaineen tankkauspisteissä. Noudata radiolaitteiden käytön rajoituksia polttoainevarastoissa, kemikaalitehtaissa ja räjäytystyömailla. R Älä muuta microsd-korttia äläkä koske kortin kullanvärisiin kontakteihin. Muuten kortti voi vaurioitua, eikä se välttämättä toimi oikein. R Noudata ajaessasi tuotteen käyttöä koskevia paikallisia liikennesääntöjä. R Radiosignaalit saattavat häiritä moottoriajoneuvojen suojaamattomia tai väärin asennettuja elektroniikkajärjestelmiä, kuten polttoaineen ruiskutusta tai turvatyynyjärjestelmää. Ota yhteyttä ajoneuvosi tai sen varusteiden valmistajaan saadaksesi lisätietoa. R Sulje tuote ennen lentokoneeseen astumista. Kuuntele lentokoneen miehistön ohjeet sähkölaitteiden käytöstä ennen tuotteen käynnistämistä ja varmista, että tuote on asetettu lentokonetilaan. Puhelimen käyttö lentokoneessa voi vaarantaa koneen toiminnan ja häiritä langatonta viestintää, minkä lisäksi se voi olla laitonta. 6

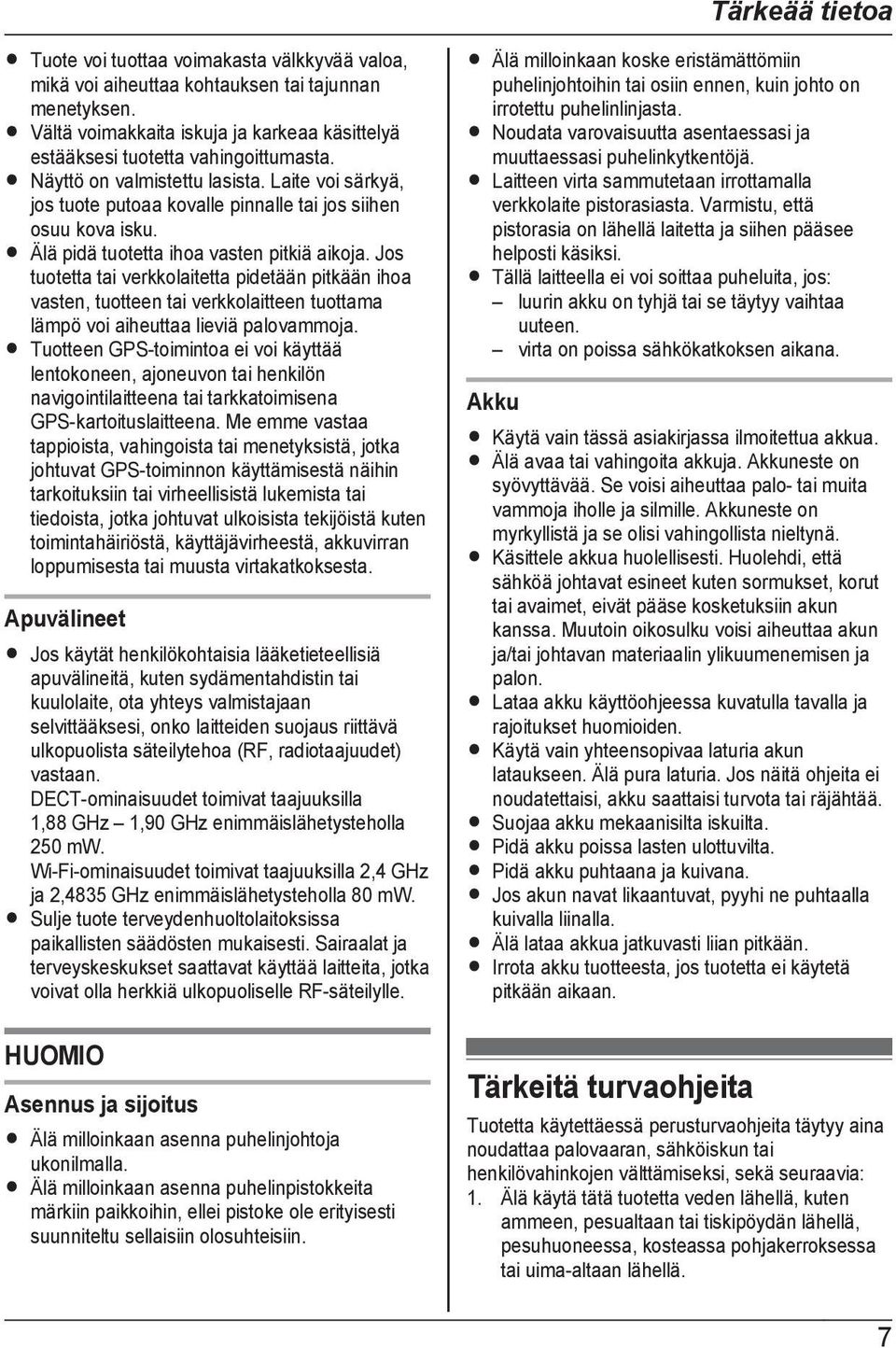

7 Tärkeää tietoa R Tuote voi tuottaa voimakasta välkkyvää valoa, mikä voi aiheuttaa kohtauksen tai tajunnan menetyksen. R Vältä voimakkaita iskuja ja karkeaa käsittelyä estääksesi tuotetta vahingoittumasta. R Näyttö on valmistettu lasista. Laite voi särkyä, jos tuote putoaa kovalle pinnalle tai jos siihen osuu kova isku. R Älä pidä tuotetta ihoa vasten pitkiä aikoja. Jos tuotetta tai verkkolaitetta pidetään pitkään ihoa vasten, tuotteen tai verkkolaitteen tuottama lämpö voi aiheuttaa lieviä palovammoja. R Tuotteen GPS-toimintoa ei voi käyttää lentokoneen, ajoneuvon tai henkilön navigointilaitteena tai tarkkatoimisena GPS-kartoituslaitteena. Me emme vastaa tappioista, vahingoista tai menetyksistä, jotka johtuvat GPS-toiminnon käyttämisestä näihin tarkoituksiin tai virheellisistä lukemista tai tiedoista, jotka johtuvat ulkoisista tekijöistä kuten toimintahäiriöstä, käyttäjävirheestä, akkuvirran loppumisesta tai muusta virtakatkoksesta. Apuvälineet R Jos käytät henkilökohtaisia lääketieteellisiä apuvälineitä, kuten sydämentahdistin tai kuulolaite, ota yhteys valmistajaan selvittääksesi, onko laitteiden suojaus riittävä ulkopuolista säteilytehoa (RF, radiotaajuudet) vastaan. DECT-ominaisuudet toimivat taajuuksilla 1,88 GHz 1,90 GHz enimmäislähetysteholla 250 mw. Wi-Fi-ominaisuudet toimivat taajuuksilla 2,4 GHz ja 2,4835 GHz enimmäislähetysteholla 80 mw. R Sulje tuote terveydenhuoltolaitoksissa paikallisten säädösten mukaisesti. Sairaalat ja terveyskeskukset saattavat käyttää laitteita, jotka voivat olla herkkiä ulkopuoliselle RF-säteilylle. R Älä milloinkaan koske eristämättömiin puhelinjohtoihin tai osiin ennen, kuin johto on irrotettu puhelinlinjasta. R Noudata varovaisuutta asentaessasi ja muuttaessasi puhelinkytkentöjä. R Laitteen virta sammutetaan irrottamalla verkkolaite pistorasiasta. Varmistu, että pistorasia on lähellä laitetta ja siihen pääsee helposti käsiksi. R Tällä laitteella ei voi soittaa puheluita, jos: luurin akku on tyhjä tai se täytyy vaihtaa uuteen. virta on poissa sähkökatkoksen aikana. Akku R Käytä vain tässä asiakirjassa ilmoitettua akkua. R Älä avaa tai vahingoita akkuja. Akkuneste on syövyttävää. Se voisi aiheuttaa palo- tai muita vammoja iholle ja silmille. Akkuneste on myrkyllistä ja se olisi vahingollista nieltynä. R Käsittele akkua huolellisesti. Huolehdi, että sähköä johtavat esineet kuten sormukset, korut tai avaimet, eivät pääse kosketuksiin akun kanssa. Muutoin oikosulku voisi aiheuttaa akun ja/tai johtavan materiaalin ylikuumenemisen ja palon. R Lataa akku käyttöohjeessa kuvatulla tavalla ja rajoitukset huomioiden. R Käytä vain yhteensopivaa laturia akun lataukseen. Älä pura laturia. Jos näitä ohjeita ei noudatettaisi, akku saattaisi turvota tai räjähtää. R Suojaa akku mekaanisilta iskuilta. R Pidä akku poissa lasten ulottuvilta. R Pidä akku puhtaana ja kuivana. R Jos akun navat likaantuvat, pyyhi ne puhtaalla kuivalla liinalla. R Älä lataa akkua jatkuvasti liian pitkään. R Irrota akku tuotteesta, jos tuotetta ei käytetä pitkään aikaan. HUOMIO Asennus ja sijoitus R Älä milloinkaan asenna puhelinjohtoja ukonilmalla. R Älä milloinkaan asenna puhelinpistokkeita märkiin paikkoihin, ellei pistoke ole erityisesti suunniteltu sellaisiin olosuhteisiin. Tärkeitä turvaohjeita Tuotetta käytettäessä perusturvaohjeita täytyy aina noudattaa palovaaran, sähköiskun tai henkilövahinkojen välttämiseksi, sekä seuraavia: 1. Älä käytä tätä tuotetta veden lähellä, kuten ammeen, pesualtaan tai tiskipöydän lähellä, pesuhuoneessa, kosteassa pohjakerroksessa tai uima-altaan lähellä. 7

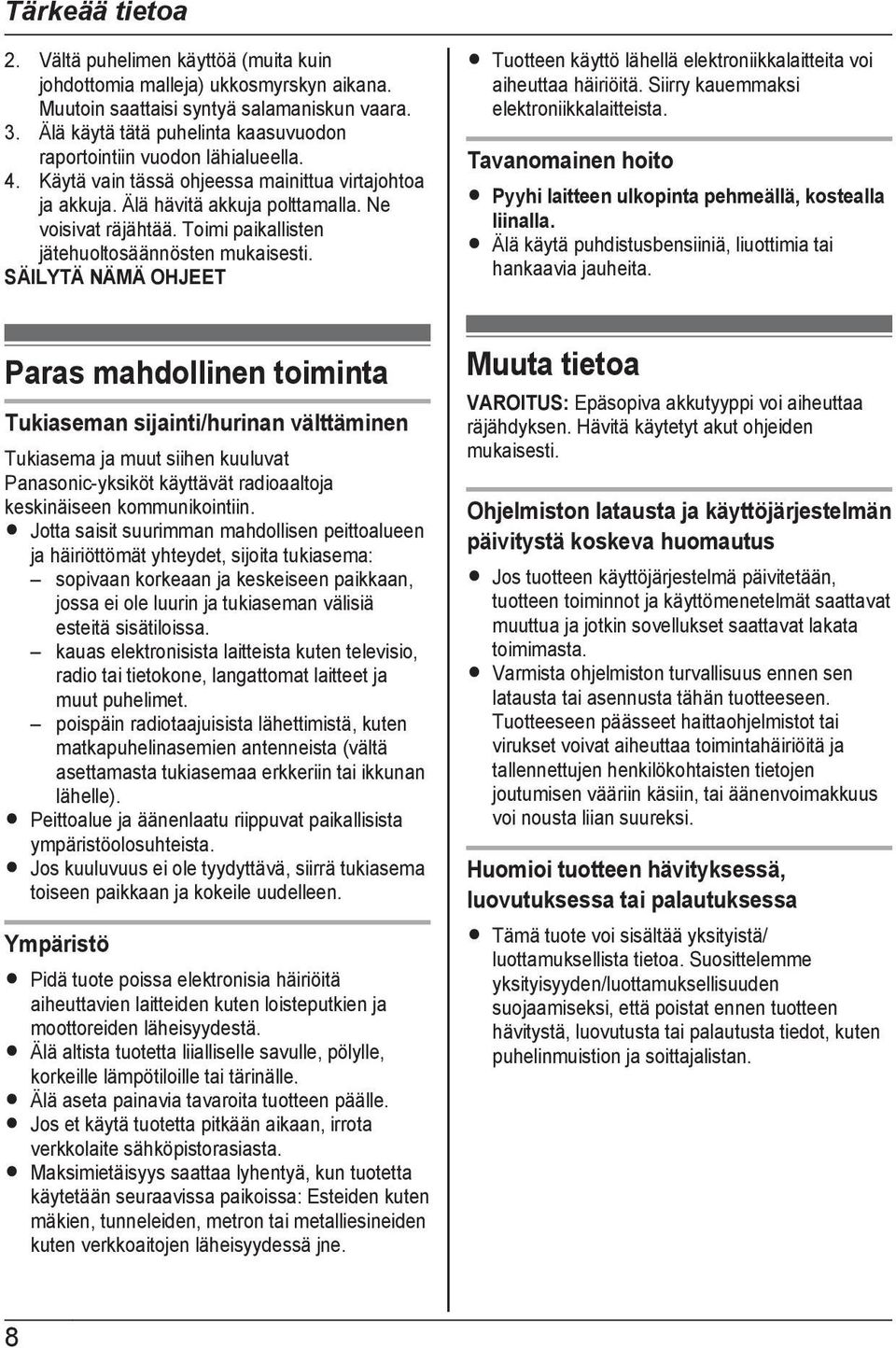

8 Tärkeää tietoa 2. Vältä puhelimen käyttöä (muita kuin johdottomia malleja) ukkosmyrskyn aikana. Muutoin saattaisi syntyä salamaniskun vaara. 3. Älä käytä tätä puhelinta kaasuvuodon raportointiin vuodon lähialueella. 4. Käytä vain tässä ohjeessa mainittua virtajohtoa ja akkuja. Älä hävitä akkuja polttamalla. Ne voisivat räjähtää. Toimi paikallisten jätehuoltosäännösten mukaisesti. SÄILYTÄ NÄMÄ OHJEET R Tuotteen käyttö lähellä elektroniikkalaitteita voi aiheuttaa häiriöitä. Siirry kauemmaksi elektroniikkalaitteista. Tavanomainen hoito R Pyyhi laitteen ulkopinta pehmeällä, kostealla liinalla. R Älä käytä puhdistusbensiiniä, liuottimia tai hankaavia jauheita. Paras mahdollinen toiminta Tukiaseman sijainti/hurinan välttäminen Tukiasema ja muut siihen kuuluvat Panasonic-yksiköt käyttävät radioaaltoja keskinäiseen kommunikointiin. R Jotta saisit suurimman mahdollisen peittoalueen ja häiriöttömät yhteydet, sijoita tukiasema: sopivaan korkeaan ja keskeiseen paikkaan, jossa ei ole luurin ja tukiaseman välisiä esteitä sisätiloissa. kauas elektronisista laitteista kuten televisio, radio tai tietokone, langattomat laitteet ja muut puhelimet. poispäin radiotaajuisista lähettimistä, kuten matkapuhelinasemien antenneista (vältä asettamasta tukiasemaa erkkeriin tai ikkunan lähelle). R Peittoalue ja äänenlaatu riippuvat paikallisista ympäristöolosuhteista. R Jos kuuluvuus ei ole tyydyttävä, siirrä tukiasema toiseen paikkaan ja kokeile uudelleen. Ympäristö R Pidä tuote poissa elektronisia häiriöitä aiheuttavien laitteiden kuten loisteputkien ja moottoreiden läheisyydestä. R Älä altista tuotetta liialliselle savulle, pölylle, korkeille lämpötiloille tai tärinälle. R Älä aseta painavia tavaroita tuotteen päälle. R Jos et käytä tuotetta pitkään aikaan, irrota verkkolaite sähköpistorasiasta. R Maksimietäisyys saattaa lyhentyä, kun tuotetta käytetään seuraavissa paikoissa: Esteiden kuten mäkien, tunneleiden, metron tai metalliesineiden kuten verkkoaitojen läheisyydessä jne. Muuta tietoa VAROITUS: Epäsopiva akkutyyppi voi aiheuttaa räjähdyksen. Hävitä käytetyt akut ohjeiden mukaisesti. Ohjelmiston latausta ja käyttöjärjestelmän päivitystä koskeva huomautus R Jos tuotteen käyttöjärjestelmä päivitetään, tuotteen toiminnot ja käyttömenetelmät saattavat muuttua ja jotkin sovellukset saattavat lakata toimimasta. R Varmista ohjelmiston turvallisuus ennen sen latausta tai asennusta tähän tuotteeseen. Tuotteeseen päässeet haittaohjelmistot tai virukset voivat aiheuttaa toimintahäiriöitä ja tallennettujen henkilökohtaisten tietojen joutumisen vääriin käsiin, tai äänenvoimakkuus voi nousta liian suureksi. Huomioi tuotteen hävityksessä, luovutuksessa tai palautuksessa R Tämä tuote voi sisältää yksityistä/ luottamuksellista tietoa. Suosittelemme yksityisyyden/luottamuksellisuuden suojaamiseksi, että poistat ennen tuotteen hävitystä, luovutusta tai palautusta tiedot, kuten puhelinmuistion ja soittajalistan. 8

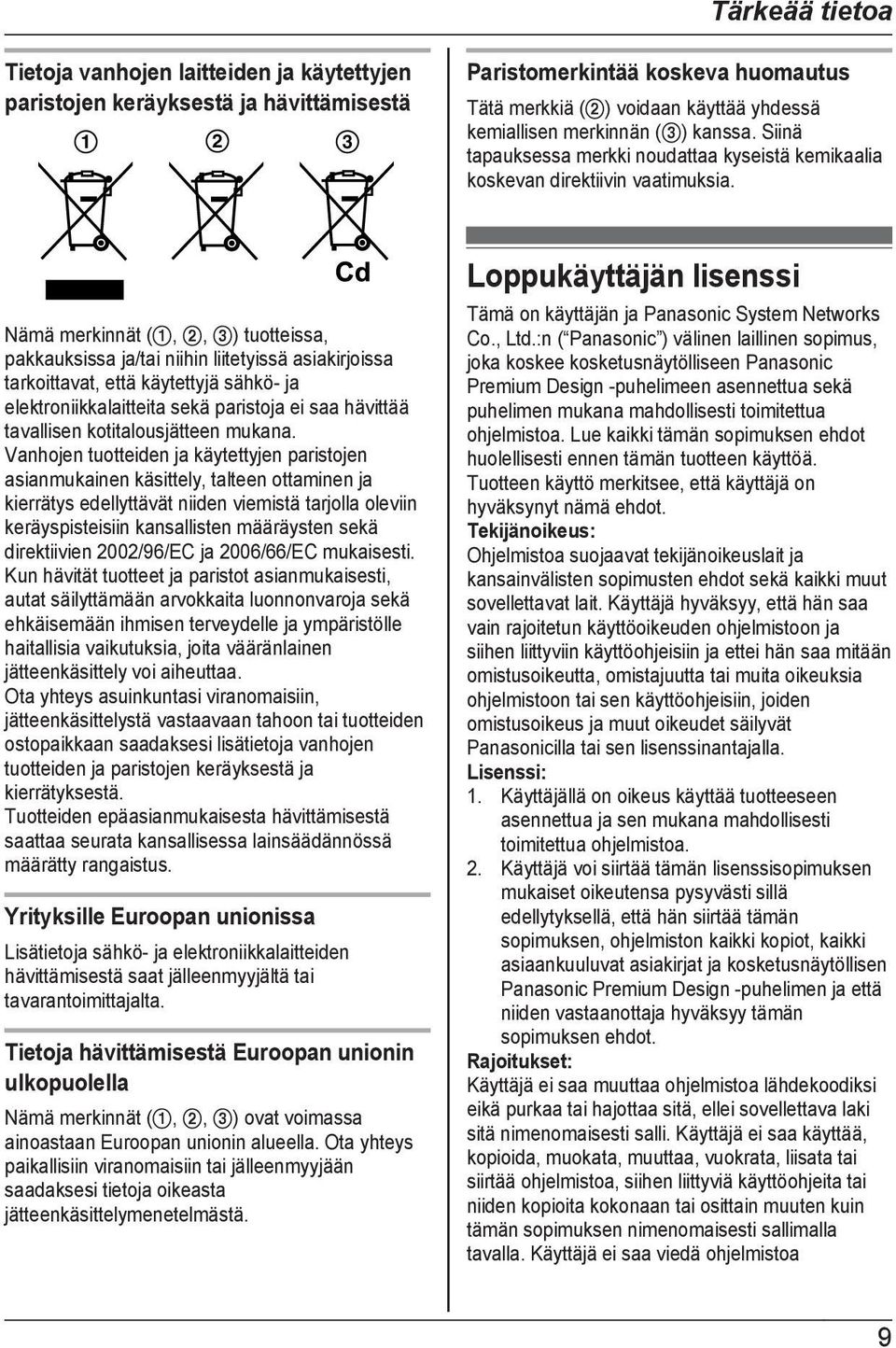

9 Tärkeää tietoa Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä Paristomerkintää koskeva huomautus Tätä merkkiä (B) voidaan käyttää yhdessä kemiallisen merkinnän (C) kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia. Nämä merkinnät (A, B, C) tuotteissa, pakkauksissa ja/tai niihin liitetyissä asiakirjoissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei saa hävittää tavallisen kotitalousjätteen mukana. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus. Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. Tietoja hävittämisestä Euroopan unionin ulkopuolella Nämä merkinnät (A, B, C) ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä. Loppukäyttäjän lisenssi Tämä on käyttäjän ja Panasonic System Networks Co., Ltd.:n ( Panasonic ) välinen laillinen sopimus, joka koskee kosketusnäytölliseen Panasonic Premium Design -puhelimeen asennettua sekä puhelimen mukana mahdollisesti toimitettua ohjelmistoa. Lue kaikki tämän sopimuksen ehdot huolellisesti ennen tämän tuotteen käyttöä. Tuotteen käyttö merkitsee, että käyttäjä on hyväksynyt nämä ehdot. Tekijänoikeus: Ohjelmistoa suojaavat tekijänoikeuslait ja kansainvälisten sopimusten ehdot sekä kaikki muut sovellettavat lait. Käyttäjä hyväksyy, että hän saa vain rajoitetun käyttöoikeuden ohjelmistoon ja siihen liittyviin käyttöohjeisiin ja ettei hän saa mitään omistusoikeutta, omistajuutta tai muita oikeuksia ohjelmistoon tai sen käyttöohjeisiin, joiden omistusoikeus ja muut oikeudet säilyvät Panasonicilla tai sen lisenssinantajalla. Lisenssi: 1. Käyttäjällä on oikeus käyttää tuotteeseen asennettua ja sen mukana mahdollisesti toimitettua ohjelmistoa. 2. Käyttäjä voi siirtää tämän lisenssisopimuksen mukaiset oikeutensa pysyvästi sillä edellytyksellä, että hän siirtää tämän sopimuksen, ohjelmiston kaikki kopiot, kaikki asiaankuuluvat asiakirjat ja kosketusnäytöllisen Panasonic Premium Design -puhelimen ja että niiden vastaanottaja hyväksyy tämän sopimuksen ehdot. Rajoitukset: Käyttäjä ei saa muuttaa ohjelmistoa lähdekoodiksi eikä purkaa tai hajottaa sitä, ellei sovellettava laki sitä nimenomaisesti salli. Käyttäjä ei saa käyttää, kopioida, muokata, muuttaa, vuokrata, liisata tai siirtää ohjelmistoa, siihen liittyviä käyttöohjeita tai niiden kopioita kokonaan tai osittain muuten kuin tämän sopimuksen nimenomaisesti sallimalla tavalla. Käyttäjä ei saa viedä ohjelmistoa 9

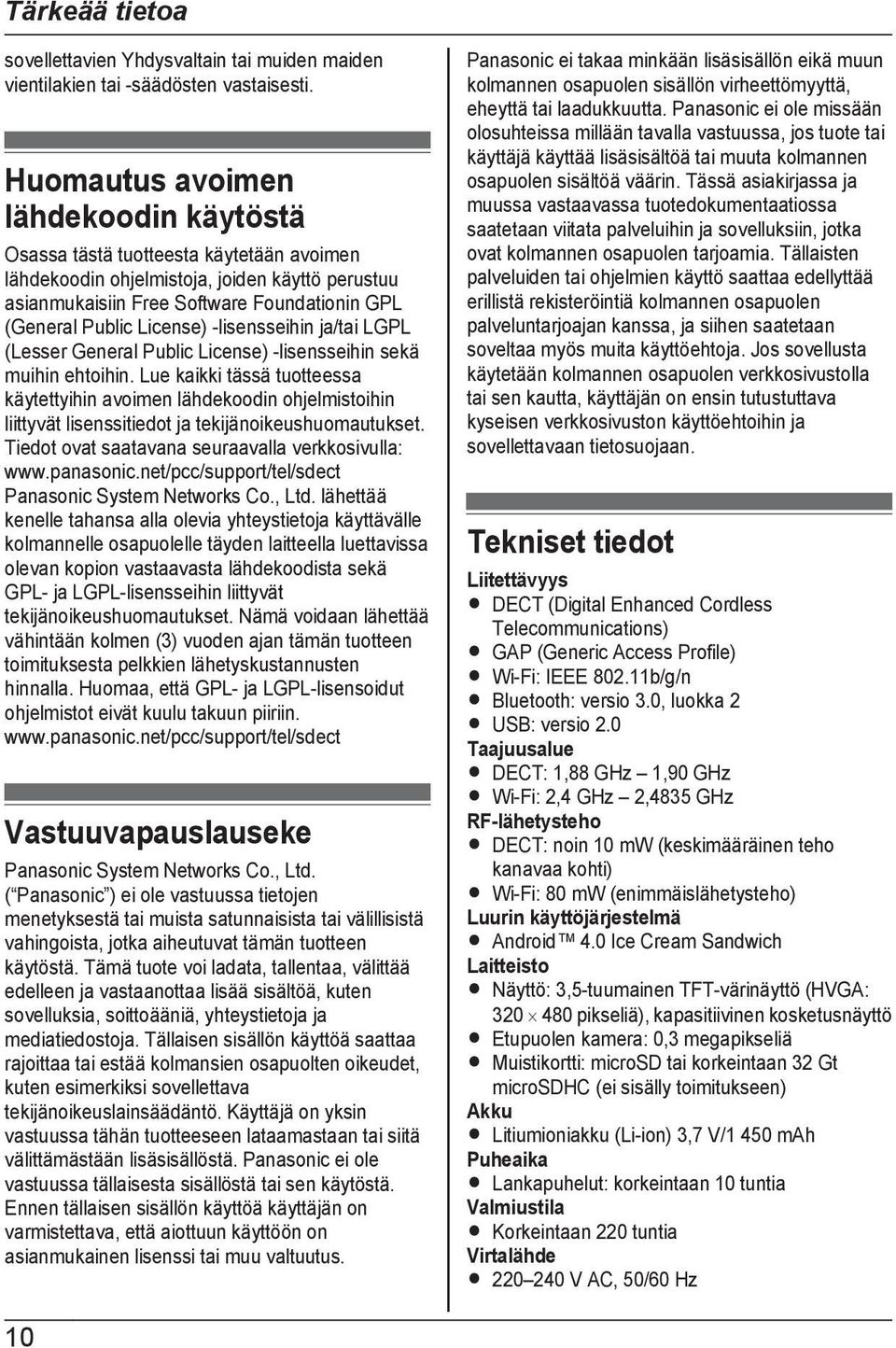

10 Tärkeää tietoa sovellettavien Yhdysvaltain tai muiden maiden vientilakien tai -säädösten vastaisesti. Huomautus avoimen lähdekoodin käytöstä Osassa tästä tuotteesta käytetään avoimen lähdekoodin ohjelmistoja, joiden käyttö perustuu asianmukaisiin Free Software Foundationin GPL (General Public License) -lisensseihin ja/tai LGPL (Lesser General Public License) -lisensseihin sekä muihin ehtoihin. Lue kaikki tässä tuotteessa käytettyihin avoimen lähdekoodin ohjelmistoihin liittyvät lisenssitiedot ja tekijänoikeushuomautukset. Tiedot ovat saatavana seuraavalla verkkosivulla: Panasonic System Networks Co., Ltd. lähettää kenelle tahansa alla olevia yhteystietoja käyttävälle kolmannelle osapuolelle täyden laitteella luettavissa olevan kopion vastaavasta lähdekoodista sekä GPL- ja LGPL-lisensseihin liittyvät tekijänoikeushuomautukset. Nämä voidaan lähettää vähintään kolmen (3) vuoden ajan tämän tuotteen toimituksesta pelkkien lähetyskustannusten hinnalla. Huomaa, että GPL- ja LGPL-lisensoidut ohjelmistot eivät kuulu takuun piiriin. Vastuuvapauslauseke Panasonic System Networks Co., Ltd. ( Panasonic ) ei ole vastuussa tietojen menetyksestä tai muista satunnaisista tai välillisistä vahingoista, jotka aiheutuvat tämän tuotteen käytöstä. Tämä tuote voi ladata, tallentaa, välittää edelleen ja vastaanottaa lisää sisältöä, kuten sovelluksia, soittoääniä, yhteystietoja ja mediatiedostoja. Tällaisen sisällön käyttöä saattaa rajoittaa tai estää kolmansien osapuolten oikeudet, kuten esimerkiksi sovellettava tekijänoikeuslainsäädäntö. Käyttäjä on yksin vastuussa tähän tuotteeseen lataamastaan tai siitä välittämästään lisäsisällöstä. Panasonic ei ole vastuussa tällaisesta sisällöstä tai sen käytöstä. Ennen tällaisen sisällön käyttöä käyttäjän on varmistettava, että aiottuun käyttöön on asianmukainen lisenssi tai muu valtuutus. Panasonic ei takaa minkään lisäsisällön eikä muun kolmannen osapuolen sisällön virheettömyyttä, eheyttä tai laadukkuutta. Panasonic ei ole missään olosuhteissa millään tavalla vastuussa, jos tuote tai käyttäjä käyttää lisäsisältöä tai muuta kolmannen osapuolen sisältöä väärin. Tässä asiakirjassa ja muussa vastaavassa tuotedokumentaatiossa saatetaan viitata palveluihin ja sovelluksiin, jotka ovat kolmannen osapuolen tarjoamia. Tällaisten palveluiden tai ohjelmien käyttö saattaa edellyttää erillistä rekisteröintiä kolmannen osapuolen palveluntarjoajan kanssa, ja siihen saatetaan soveltaa myös muita käyttöehtoja. Jos sovellusta käytetään kolmannen osapuolen verkkosivustolla tai sen kautta, käyttäjän on ensin tutustuttava kyseisen verkkosivuston käyttöehtoihin ja sovellettavaan tietosuojaan. Tekniset tiedot Liitettävyys R DECT (Digital Enhanced Cordless Telecommunications) R GAP (Generic Access Profile) R Wi-Fi: IEEE b/g/n R Bluetooth: versio 3.0, luokka 2 R USB: versio 2.0 Taajuusalue R DECT: 1,88 GHz 1,90 GHz R Wi-Fi: 2,4 GHz 2,4835 GHz RF-lähetysteho R DECT: noin 10 mw (keskimääräinen teho kanavaa kohti) R Wi-Fi: 80 mw (enimmäislähetysteho) Luurin käyttöjärjestelmä R Android 4.0 Ice Cream Sandwich Laitteisto R Näyttö: 3,5-tuumainen TFT-värinäyttö (HVGA: pikseliä), kapasitiivinen kosketusnäyttö R Etupuolen kamera: 0,3 megapikseliä R Muistikortti: microsd tai korkeintaan 32 Gt microsdhc (ei sisälly toimitukseen) Akku R Litiumioniakku (Li-ion) 3,7 V/1 450 mah Puheaika R Lankapuhelut: korkeintaan 10 tuntia Valmiustila R Korkeintaan 220 tuntia Virtalähde R V AC, 50/60 Hz 10

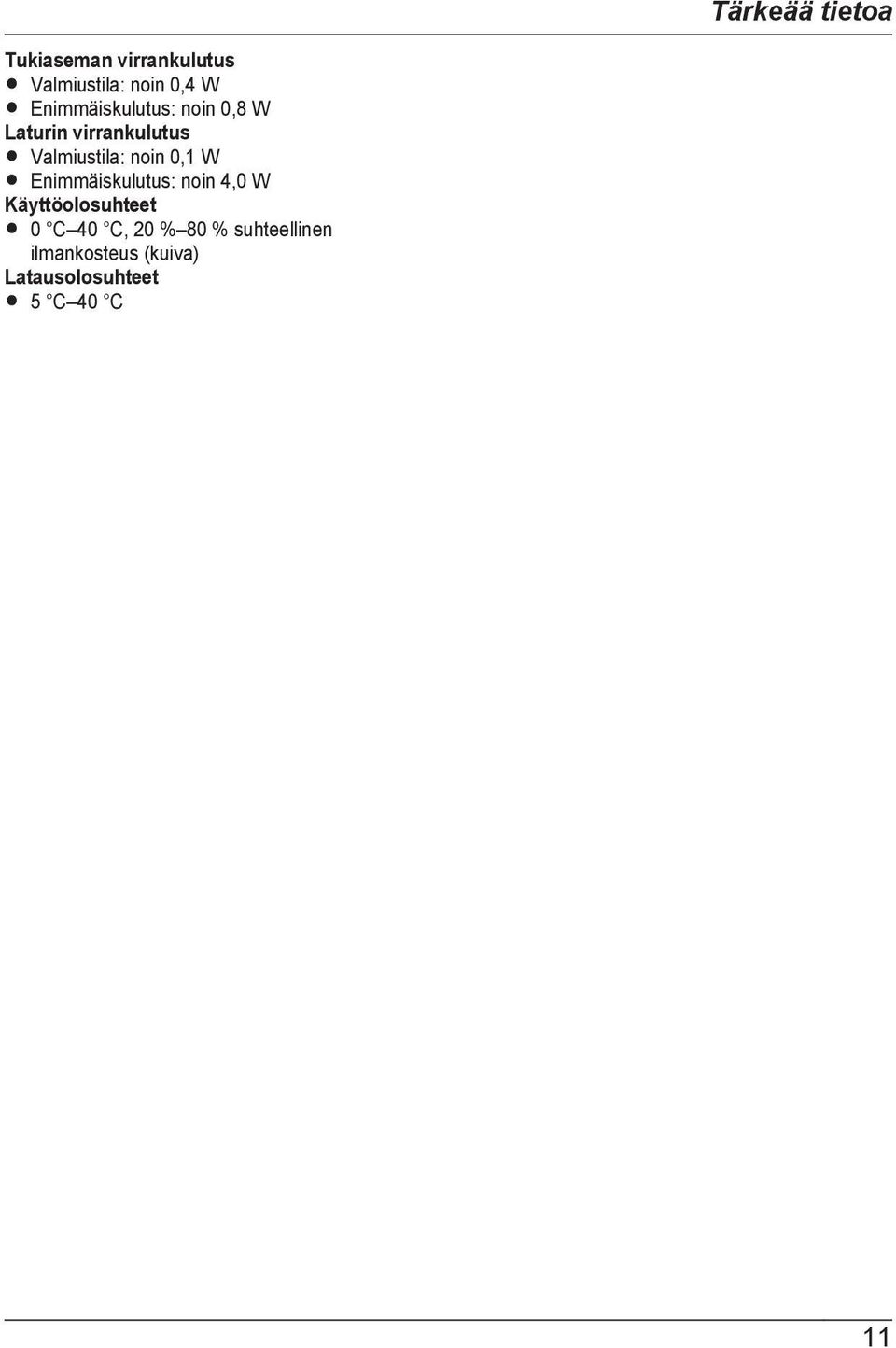

11 Tärkeää tietoa Tukiaseman virrankulutus R Valmiustila: noin 0,4 W R Enimmäiskulutus: noin 0,8 W Laturin virrankulutus R Valmiustila: noin 0,1 W R Enimmäiskulutus: noin 4,0 W Käyttöolosuhteet R 0 C 40 C, 20 % 80 % suhteellinen ilmankosteus (kuiva) Latausolosuhteet R 5 C 40 C 11

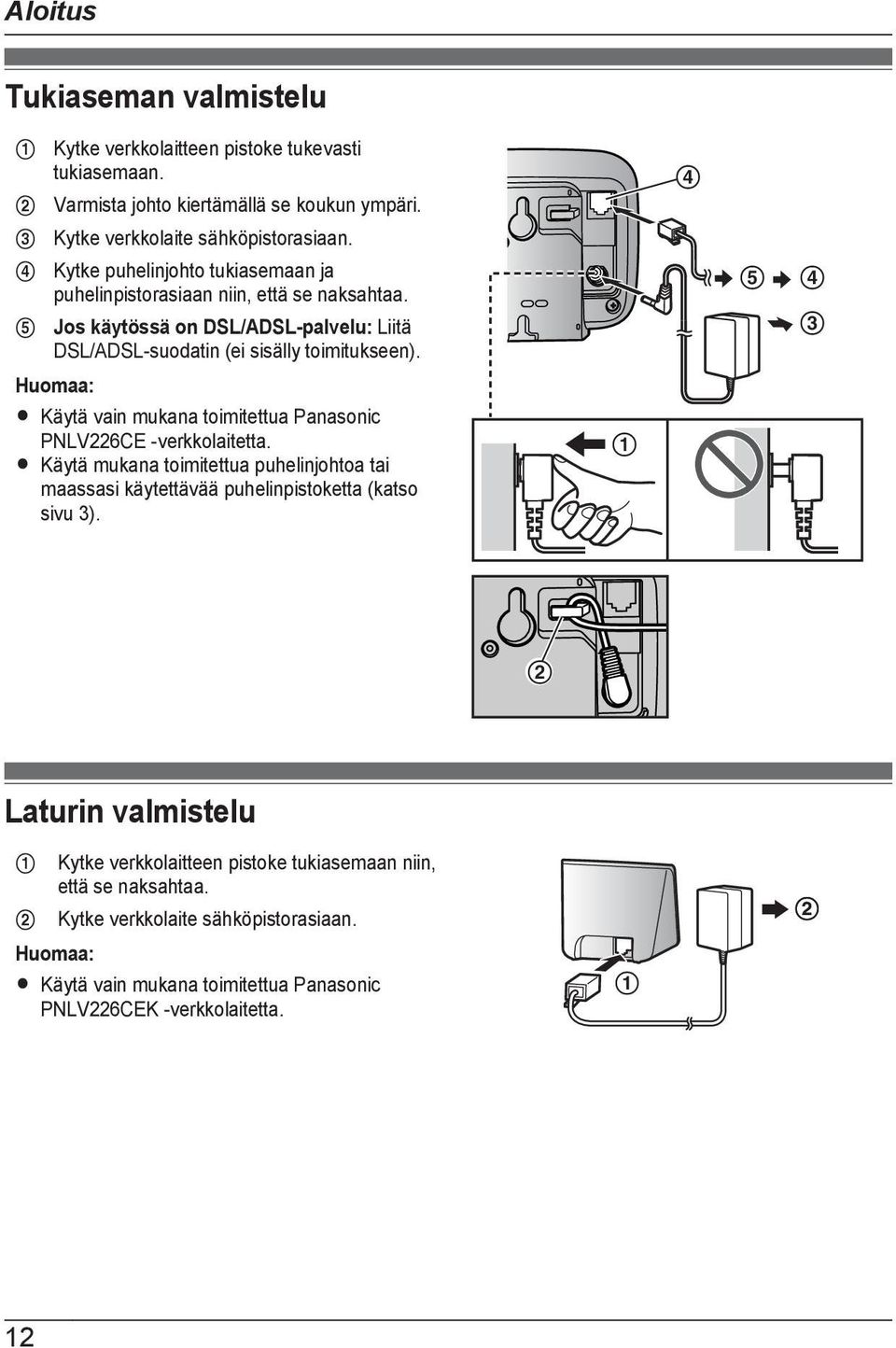

12 Aloitus Tukiaseman valmistelu A B Kytke verkkolaitteen pistoke tukevasti tukiasemaan. Varmista johto kiertämällä se koukun ympäri. D C Kytke verkkolaite sähköpistorasiaan. D E Kytke puhelinjohto tukiasemaan ja puhelinpistorasiaan niin, että se naksahtaa. Jos käytössä on DSL/ADSL-palvelu: Liitä DSL/ADSL-suodatin (ei sisälly toimitukseen). E D C Huomaa: R Käytä vain mukana toimitettua Panasonic PNLV226CE -verkkolaitetta. R Käytä mukana toimitettua puhelinjohtoa tai maassasi käytettävää puhelinpistoketta (katso sivu 3). A B Laturin valmistelu A B Kytke verkkolaitteen pistoke tukiasemaan niin, että se naksahtaa. Huomaa: Kytke verkkolaite sähköpistorasiaan. R Käytä vain mukana toimitettua Panasonic PNLV226CEK -verkkolaitetta. A B 12

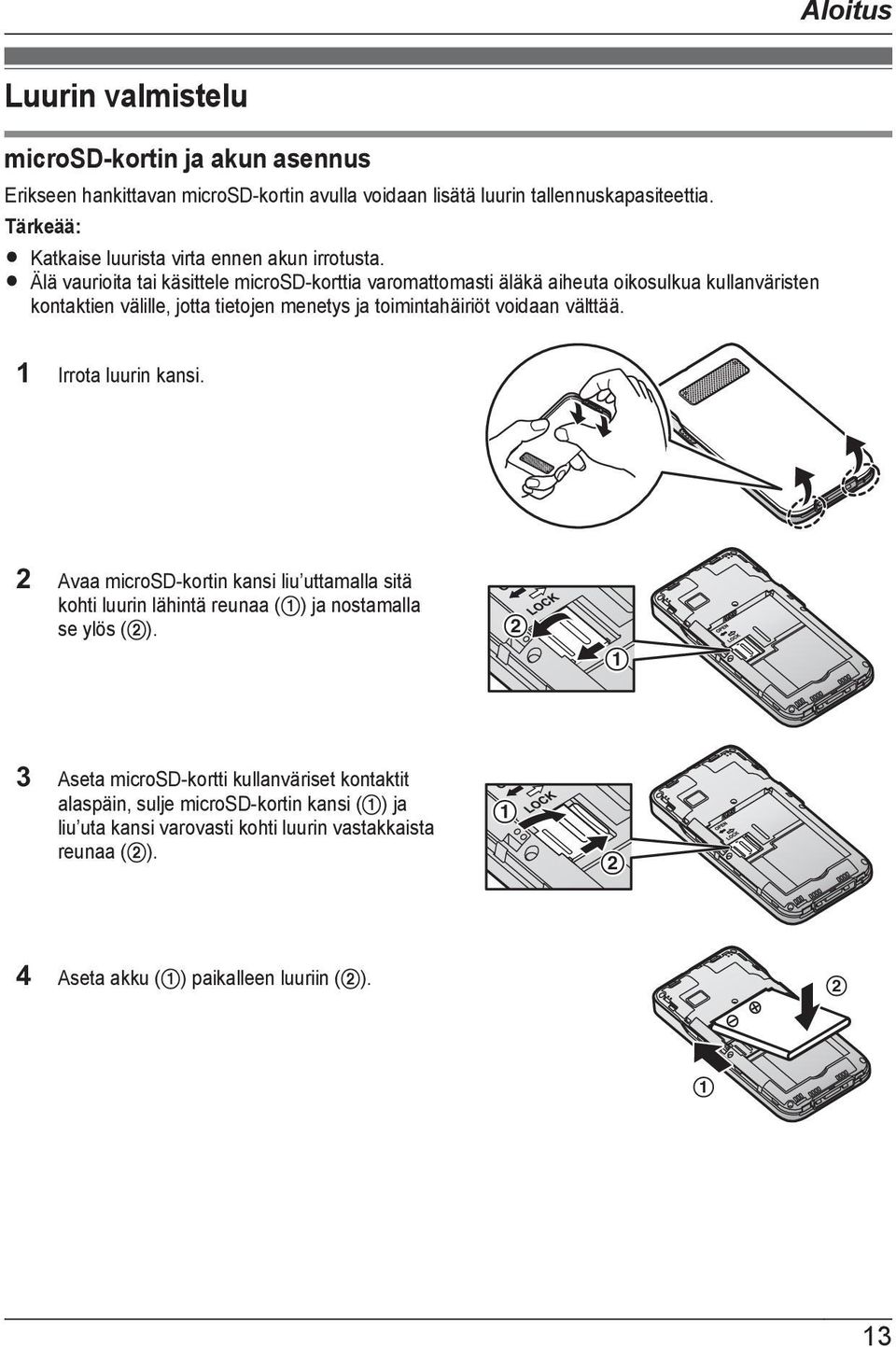

13 Aloitus Luurin valmistelu microsd-kortin ja akun asennus Erikseen hankittavan microsd-kortin avulla voidaan lisätä luurin tallennuskapasiteettia. Tärkeää: R Katkaise luurista virta ennen akun irrotusta. R Älä vaurioita tai käsittele microsd-korttia varomattomasti äläkä aiheuta oikosulkua kullanväristen kontaktien välille, jotta tietojen menetys ja toimintahäiriöt voidaan välttää. 1 Irrota luurin kansi. 2 Avaa microsd-kortin kansi liu uttamalla sitä kohti luurin lähintä reunaa (A) ja nostamalla se ylös (B). B A 3 Aseta microsd-kortti kullanväriset kontaktit alaspäin, sulje microsd-kortin kansi (A) ja liu uta kansi varovasti kohti luurin vastakkaista reunaa (B). A B 4 Aseta akku (A) paikalleen luuriin (B). B A 13

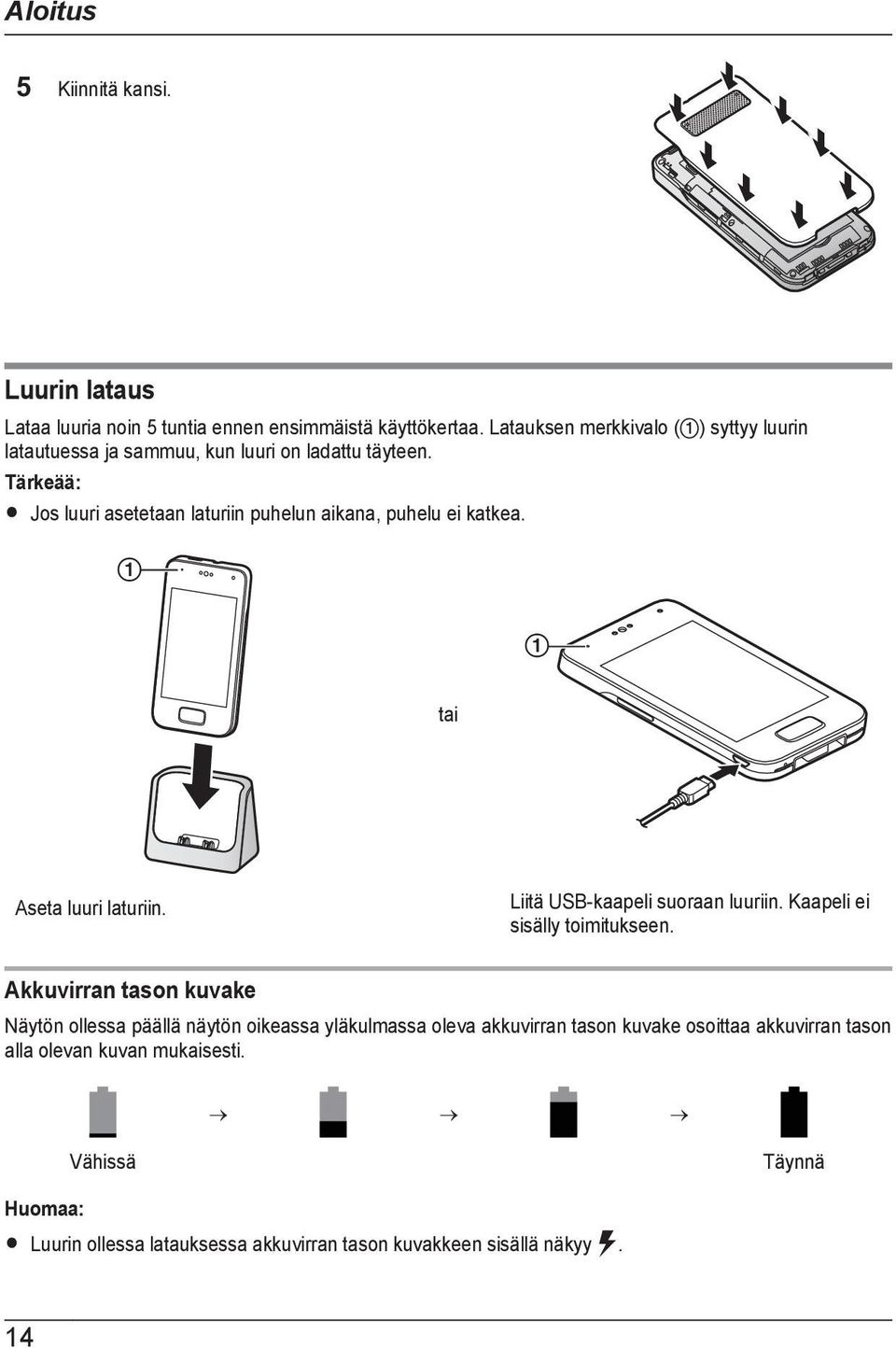

14 Aloitus 5 Kiinnitä kansi. Luurin lataus Lataa luuria noin 5 tuntia ennen ensimmäistä käyttökertaa. Latauksen merkkivalo (A) syttyy luurin latautuessa ja sammuu, kun luuri on ladattu täyteen. Tärkeää: R Jos luuri asetetaan laturiin puhelun aikana, puhelu ei katkea. A A tai Aseta luuri laturiin. Liitä USB-kaapeli suoraan luuriin. Kaapeli ei sisälly toimitukseen. Akkuvirran tason kuvake Näytön ollessa päällä näytön oikeassa yläkulmassa oleva akkuvirran tason kuvake osoittaa akkuvirran tason alla olevan kuvan mukaisesti. Vähissä Täynnä Huomaa: R Luurin ollessa latauksessa akkuvirran tason kuvakkeen sisällä näkyy. 14

15 R Voit tarkistaa käytettävissä olevan akkuvirran myös prosentteina. Napauta aloitusnäytössä [Järjestelmän asetukset] [Akku]. Aloitus Lisätietoja akkuvirrasta ja lataamisesta Verkkolaitteen liittäminen R Verkkolaitteen on oltava kytkettynä verkkovirtaan koko ajan. (Sen lämpeneminen käytön aikana on aivan normaalia.) R Verkkolaite pitäisi kytkeä pystysuorassa olevaan tai lattiaan kiinnitettyyn pistorasiaan. Älä kytke verkkolaitetta kattoon tai esim. pöydän alle kiinnitettyyn pistorasiaan, koska verkkolaitteen paino voisi aiheuttaa sen irtoamisen. Sähkökatkos R Laite ei toimi sähkökatkoksen aikana. Suosittelemme, että kytket johdollisen puhelimen (jossa ei ole verkkolaitetta) samaan pistorasiaan tai saman linjan toiseen pistorasiaan, jos sellainen on talossasi. Akkujen käyttö ja vaihto R Käytä vain mukana toimitettua akkua. Vanhan akun saa vaihtaa vain edellä mainittuun (sivu 3) Panasonic-akkuun. R Akku voi turvota, kun sen käyttöikä on lähellä loppua. Tämä riippuu käyttöolosuhteista eikä ole ongelma. Akkujen lataus R On normaalia, että luuri tuntuu lämpimältä käytön aikana. R Puhdista luurin, tukiaseman ja laturin kontaktit pehmeällä, kuivalla liinalla kerran kuussa. Irrota virtalähteet ja kaikki puhelinjohdot ennen laitteen puhdistamista. Puhdista useammin, jos laite altistuu rasvalle, pölylle tai kosteudelle. Akkuvirran säästäminen R Luurin akkujen kesto riippuu luurin käyttötavasta. Pidennä akkujen kestoa noudattamalla seuraavia ohjeita. Sulje näyttö silloin kun luuri ei ole käytössä (katso sivu 17). Sulje luurin Wi-Fi-, GPS- ja Bluetooth-toiminnot ohjauspaneelista (katso sivu 20). Poistuessasi kotoa sulje luurin ja tukiaseman välinen DECT-yhteys ohjauspaneelista (katso sivu 20). Huomaa kuitenkin, että yhteys on muodostettava uudelleen ennen kuin luurilla voidaan soittaa ja vastaanottaa puheluita. 15

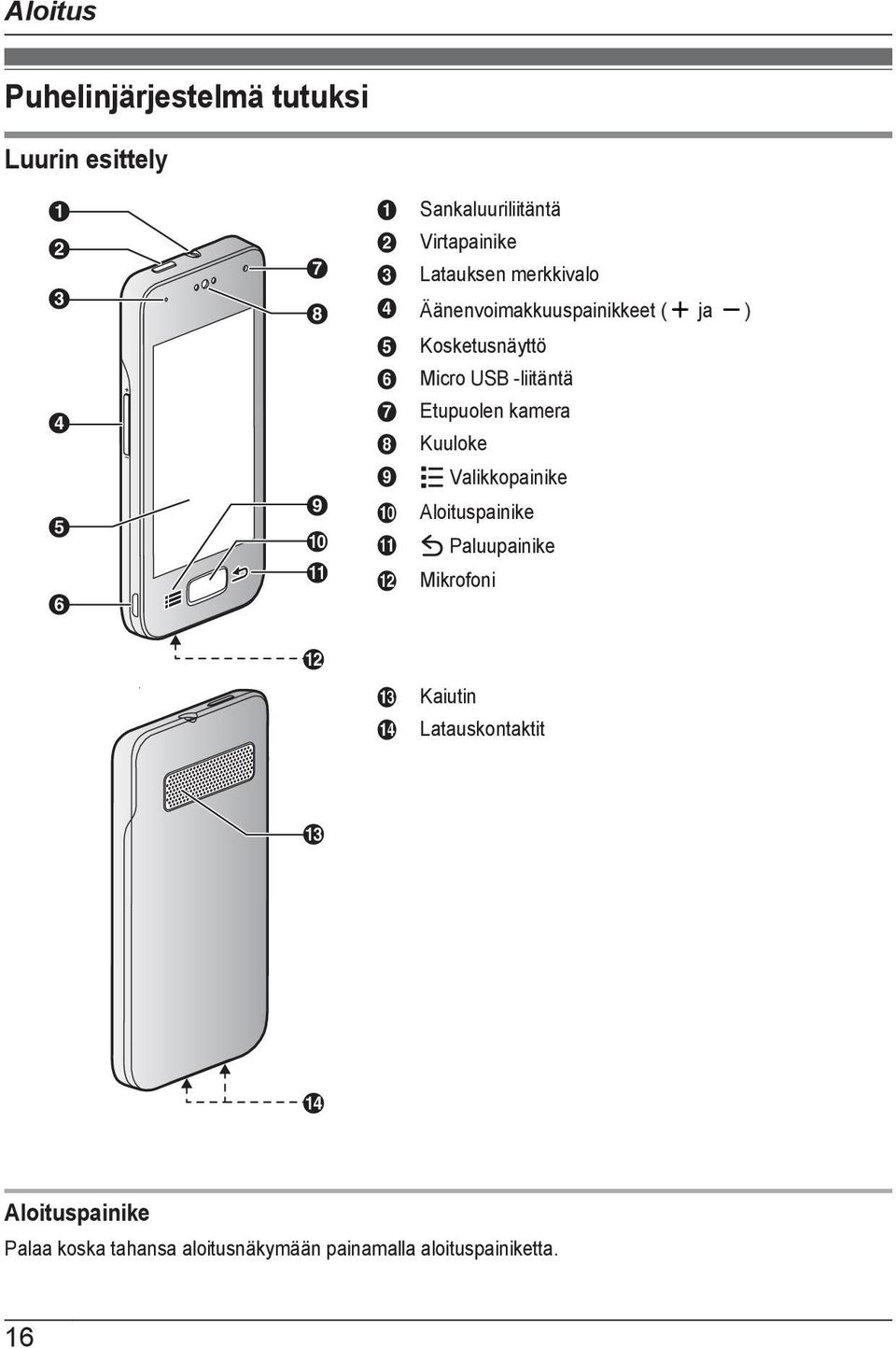

16 Aloitus Puhelinjärjestelmä tutuksi Luurin esittely A B C D E F G H I J K A Sankaluuriliitäntä B Virtapainike C Latauksen merkkivalo D Äänenvoimakkuuspainikkeet ( ja ) E Kosketusnäyttö F Micro USB -liitäntä G Etupuolen kamera H Kuuloke I Valikkopainike J Aloituspainike K Paluupainike L Mikrofoni L M N Kaiutin Latauskontaktit M N Aloituspainike Palaa koska tahansa aloitusnäkymään painamalla aloituspainiketta. 16

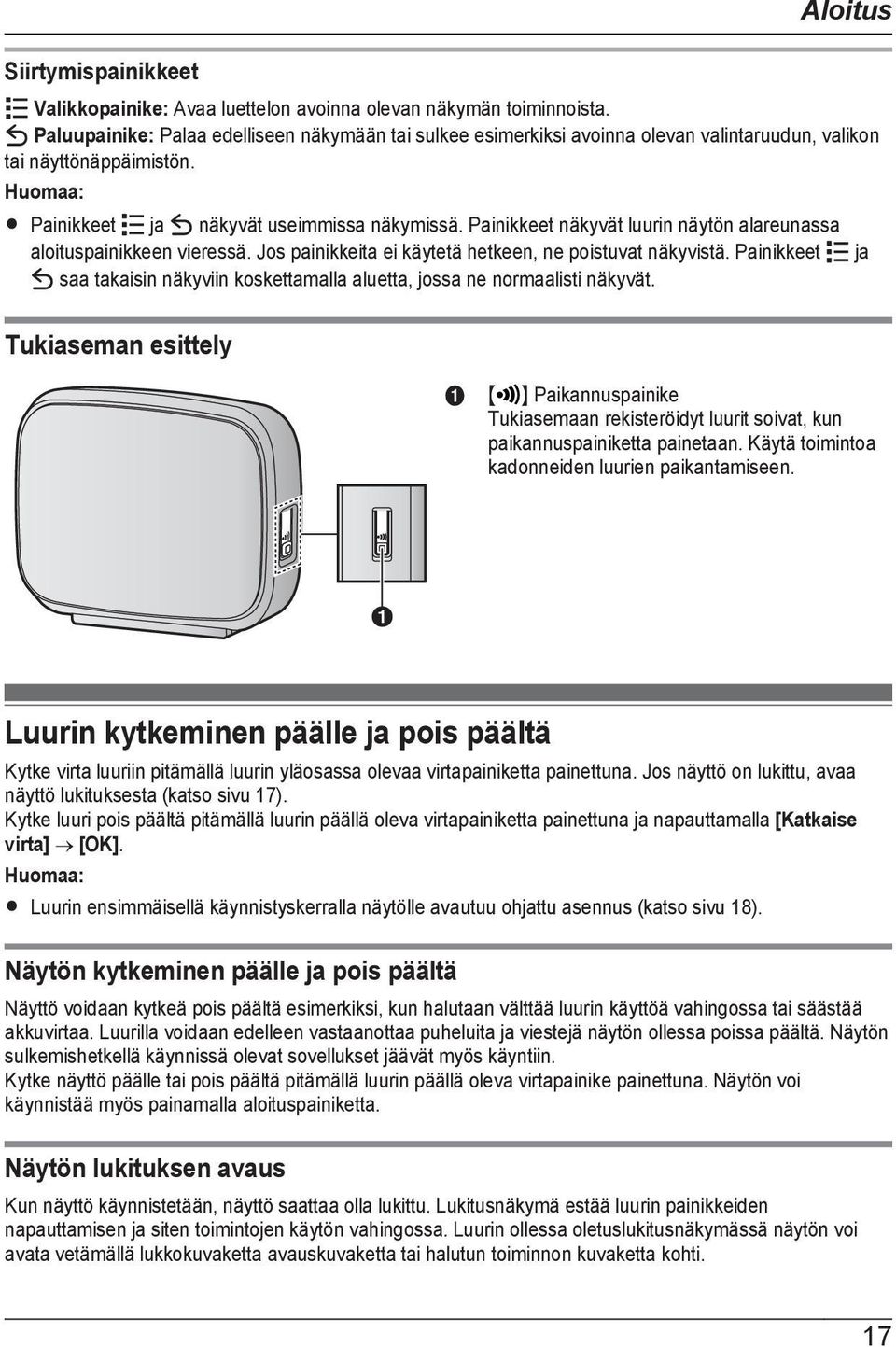

17 Siirtymispainikkeet Valikkopainike: Avaa luettelon avoinna olevan näkymän toiminnoista. Paluupainike: Palaa edelliseen näkymään tai sulkee esimerkiksi avoinna olevan valintaruudun, valikon tai näyttönäppäimistön. Huomaa: R Painikkeet ja näkyvät useimmissa näkymissä. Painikkeet näkyvät luurin näytön alareunassa aloituspainikkeen vieressä. Jos painikkeita ei käytetä hetkeen, ne poistuvat näkyvistä. Painikkeet ja saa takaisin näkyviin koskettamalla aluetta, jossa ne normaalisti näkyvät. Tukiaseman esittely Aloitus A M N Paikannuspainike Tukiasemaan rekisteröidyt luurit soivat, kun paikannuspainiketta painetaan. Käytä toimintoa kadonneiden luurien paikantamiseen. A Luurin kytkeminen päälle ja pois päältä Kytke virta luuriin pitämällä luurin yläosassa olevaa virtapainiketta painettuna. Jos näyttö on lukittu, avaa näyttö lukituksesta (katso sivu 17). Kytke luuri pois päältä pitämällä luurin päällä oleva virtapainiketta painettuna ja napauttamalla [Katkaise virta] [OK]. Huomaa: R Luurin ensimmäisellä käynnistyskerralla näytölle avautuu ohjattu asennus (katso sivu 18). Näytön kytkeminen päälle ja pois päältä Näyttö voidaan kytkeä pois päältä esimerkiksi, kun halutaan välttää luurin käyttöä vahingossa tai säästää akkuvirtaa. Luurilla voidaan edelleen vastaanottaa puheluita ja viestejä näytön ollessa poissa päältä. Näytön sulkemishetkellä käynnissä olevat sovellukset jäävät myös käyntiin. Kytke näyttö päälle tai pois päältä pitämällä luurin päällä oleva virtapainike painettuna. Näytön voi käynnistää myös painamalla aloituspainiketta. Näytön lukituksen avaus Kun näyttö käynnistetään, näyttö saattaa olla lukittu. Lukitusnäkymä estää luurin painikkeiden napauttamisen ja siten toimintojen käytön vahingossa. Luurin ollessa oletuslukitusnäkymässä näytön voi avata vetämällä lukkokuvaketta avauskuvaketta tai halutun toiminnon kuvaketta kohti. 17

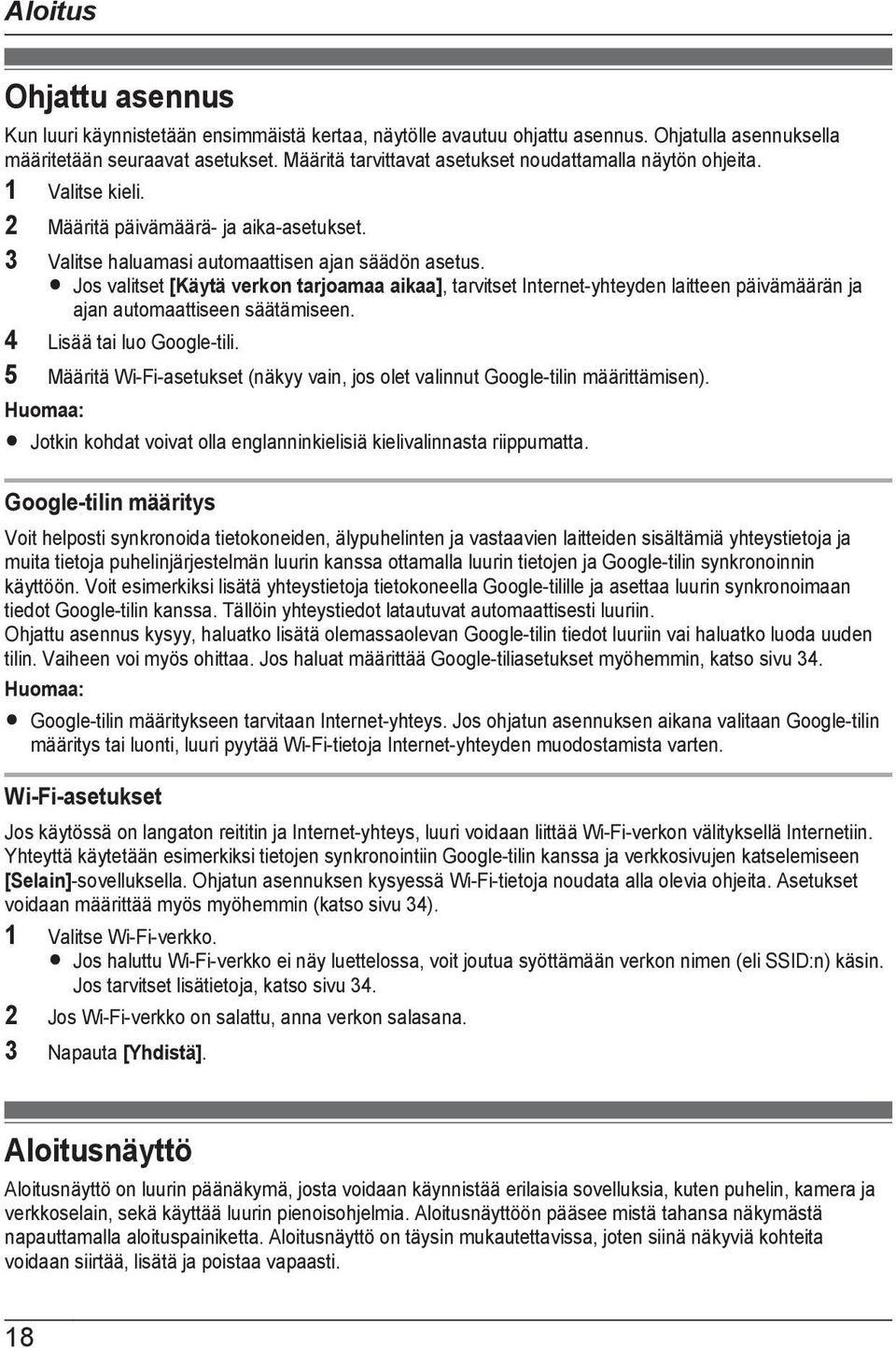

18 Aloitus Ohjattu asennus Kun luuri käynnistetään ensimmäistä kertaa, näytölle avautuu ohjattu asennus. Ohjatulla asennuksella määritetään seuraavat asetukset. Määritä tarvittavat asetukset noudattamalla näytön ohjeita. 1 Valitse kieli. 2 Määritä päivämäärä- ja aika-asetukset. 3 Valitse haluamasi automaattisen ajan säädön asetus. R Jos valitset [Käytä verkon tarjoamaa aikaa], tarvitset Internet-yhteyden laitteen päivämäärän ja ajan automaattiseen säätämiseen. 4 Lisää tai luo Google-tili. 5 Määritä Wi-Fi-asetukset (näkyy vain, jos olet valinnut Google-tilin määrittämisen). Huomaa: R Jotkin kohdat voivat olla englanninkielisiä kielivalinnasta riippumatta. Google-tilin määritys Voit helposti synkronoida tietokoneiden, älypuhelinten ja vastaavien laitteiden sisältämiä yhteystietoja ja muita tietoja puhelinjärjestelmän luurin kanssa ottamalla luurin tietojen ja Google-tilin synkronoinnin käyttöön. Voit esimerkiksi lisätä yhteystietoja tietokoneella Google-tilille ja asettaa luurin synkronoimaan tiedot Google-tilin kanssa. Tällöin yhteystiedot latautuvat automaattisesti luuriin. Ohjattu asennus kysyy, haluatko lisätä olemassaolevan Google-tilin tiedot luuriin vai haluatko luoda uuden tilin. Vaiheen voi myös ohittaa. Jos haluat määrittää Google-tiliasetukset myöhemmin, katso sivu 34. Huomaa: R Google-tilin määritykseen tarvitaan Internet-yhteys. Jos ohjatun asennuksen aikana valitaan Google-tilin määritys tai luonti, luuri pyytää Wi-Fi-tietoja Internet-yhteyden muodostamista varten. Wi-Fi-asetukset Jos käytössä on langaton reititin ja Internet-yhteys, luuri voidaan liittää Wi-Fi-verkon välityksellä Internetiin. Yhteyttä käytetään esimerkiksi tietojen synkronointiin Google-tilin kanssa ja verkkosivujen katselemiseen [Selain]-sovelluksella. Ohjatun asennuksen kysyessä Wi-Fi-tietoja noudata alla olevia ohjeita. Asetukset voidaan määrittää myös myöhemmin (katso sivu 34). 1 Valitse Wi-Fi-verkko. R Jos haluttu Wi-Fi-verkko ei näy luettelossa, voit joutua syöttämään verkon nimen (eli SSID:n) käsin. Jos tarvitset lisätietoja, katso sivu Jos Wi-Fi-verkko on salattu, anna verkon salasana. 3 Napauta [Yhdistä]. Aloitusnäyttö Aloitusnäyttö on luurin päänäkymä, josta voidaan käynnistää erilaisia sovelluksia, kuten puhelin, kamera ja verkkoselain, sekä käyttää luurin pienoisohjelmia. Aloitusnäyttöön pääsee mistä tahansa näkymästä napauttamalla aloituspainiketta. Aloitusnäyttö on täysin mukautettavissa, joten siinä näkyviä kohteita voidaan siirtää, lisätä ja poistaa vapaasti. 18

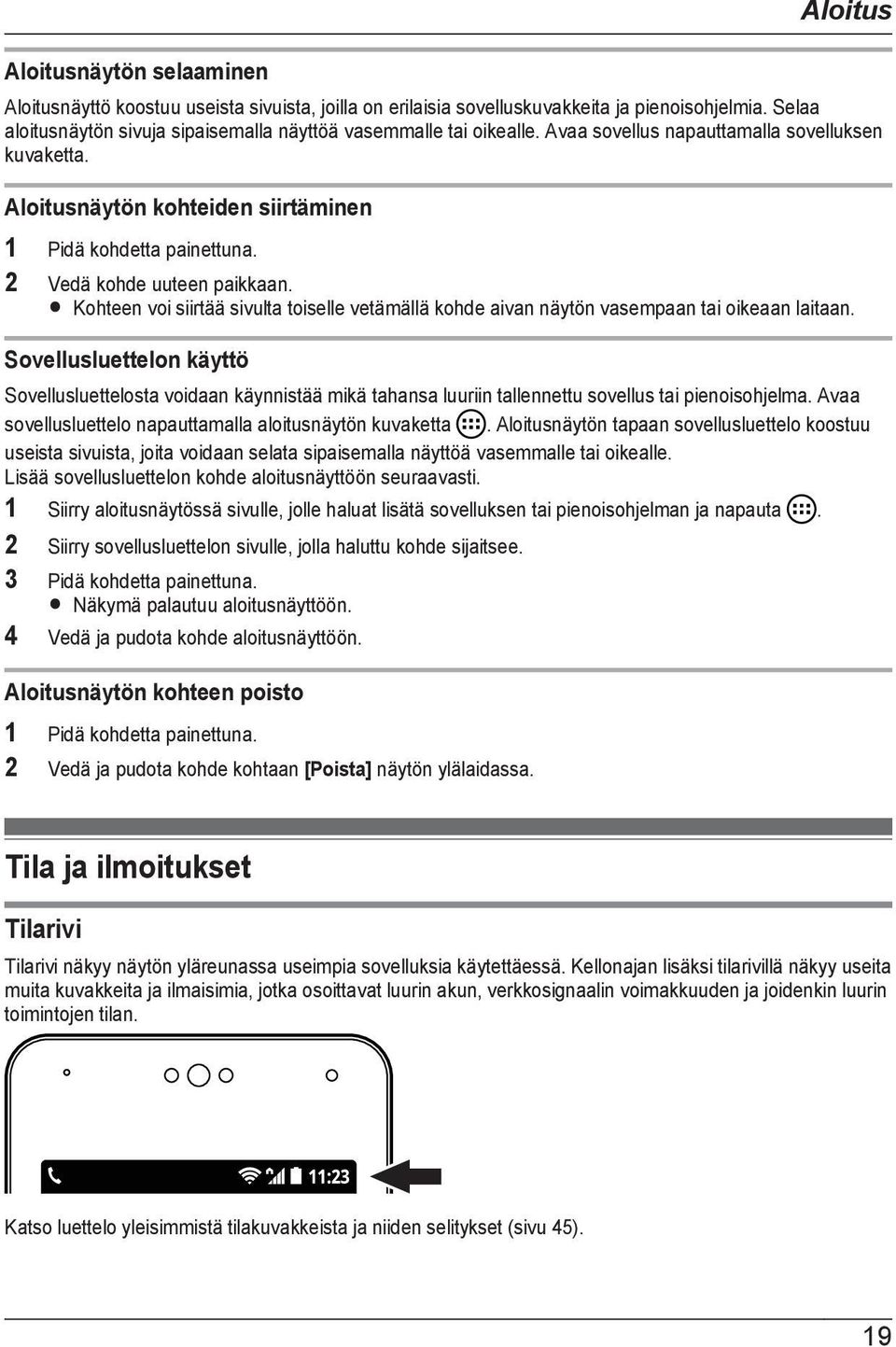

19 Aloitusnäytön selaaminen Aloitusnäyttö koostuu useista sivuista, joilla on erilaisia sovelluskuvakkeita ja pienoisohjelmia. Selaa aloitusnäytön sivuja sipaisemalla näyttöä vasemmalle tai oikealle. Avaa sovellus napauttamalla sovelluksen kuvaketta. Aloitusnäytön kohteiden siirtäminen 1 Pidä kohdetta painettuna. 2 Vedä kohde uuteen paikkaan. R Kohteen voi siirtää sivulta toiselle vetämällä kohde aivan näytön vasempaan tai oikeaan laitaan. Sovellusluettelon käyttö Sovellusluettelosta voidaan käynnistää mikä tahansa luuriin tallennettu sovellus tai pienoisohjelma. Avaa sovellusluettelo napauttamalla aloitusnäytön kuvaketta. Aloitusnäytön tapaan sovellusluettelo koostuu useista sivuista, joita voidaan selata sipaisemalla näyttöä vasemmalle tai oikealle. Lisää sovellusluettelon kohde aloitusnäyttöön seuraavasti. 1 Siirry aloitusnäytössä sivulle, jolle haluat lisätä sovelluksen tai pienoisohjelman ja napauta. 2 Siirry sovellusluettelon sivulle, jolla haluttu kohde sijaitsee. 3 Pidä kohdetta painettuna. R Näkymä palautuu aloitusnäyttöön. 4 Vedä ja pudota kohde aloitusnäyttöön. Aloitusnäytön kohteen poisto 1 Pidä kohdetta painettuna. 2 Vedä ja pudota kohde kohtaan [Poista] näytön ylälaidassa. Aloitus Tila ja ilmoitukset Tilarivi Tilarivi näkyy näytön yläreunassa useimpia sovelluksia käytettäessä. Kellonajan lisäksi tilarivillä näkyy useita muita kuvakkeita ja ilmaisimia, jotka osoittavat luurin akun, verkkosignaalin voimakkuuden ja joidenkin luurin toimintojen tilan. Katso luettelo yleisimmistä tilakuvakkeista ja niiden selitykset (sivu 45). 19

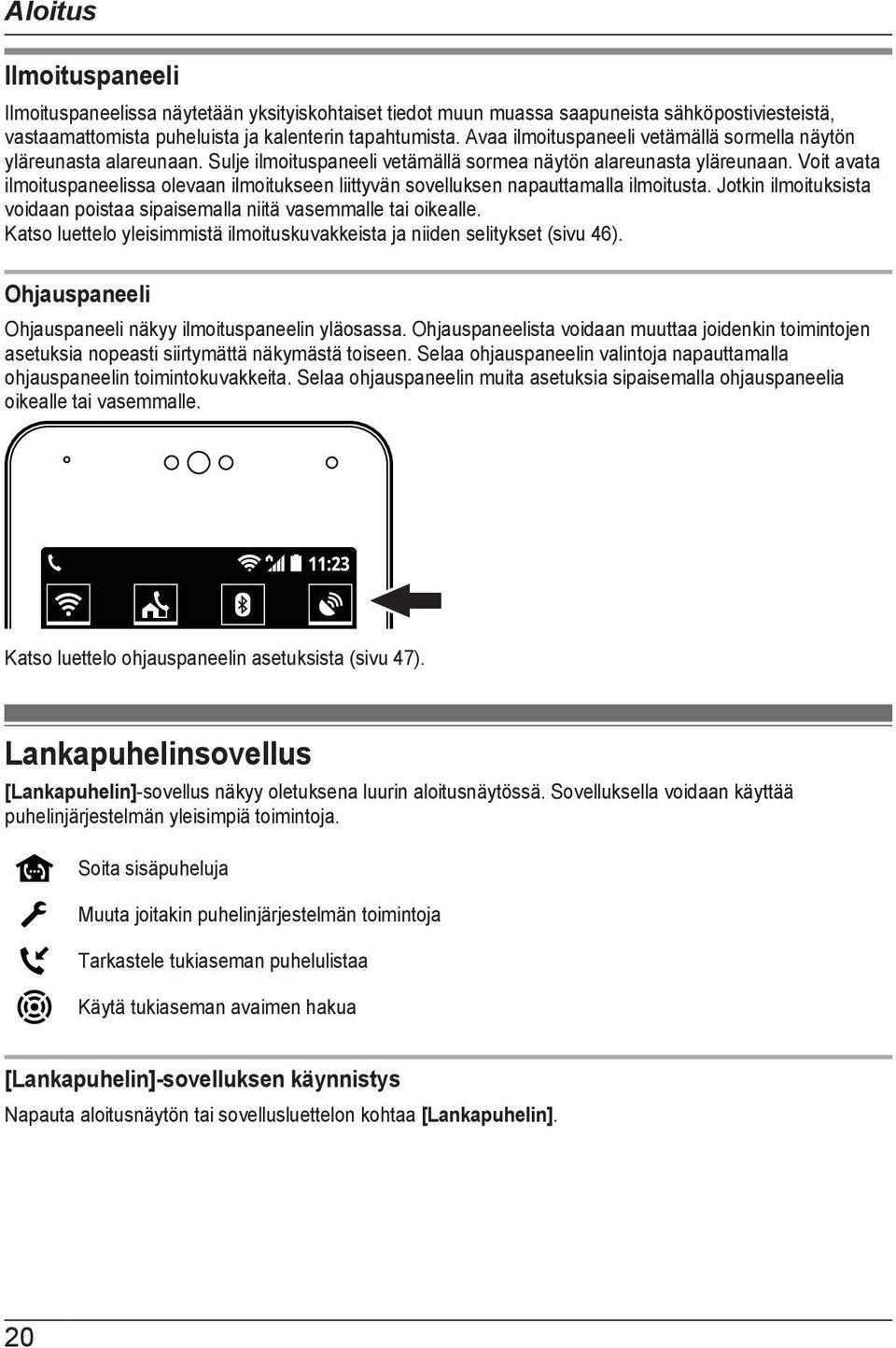

20 Aloitus Ilmoituspaneeli Ilmoituspaneelissa näytetään yksityiskohtaiset tiedot muun muassa saapuneista sähköpostiviesteistä, vastaamattomista puheluista ja kalenterin tapahtumista. Avaa ilmoituspaneeli vetämällä sormella näytön yläreunasta alareunaan. Sulje ilmoituspaneeli vetämällä sormea näytön alareunasta yläreunaan. Voit avata ilmoituspaneelissa olevaan ilmoitukseen liittyvän sovelluksen napauttamalla ilmoitusta. Jotkin ilmoituksista voidaan poistaa sipaisemalla niitä vasemmalle tai oikealle. Katso luettelo yleisimmistä ilmoituskuvakkeista ja niiden selitykset (sivu 46). Ohjauspaneeli Ohjauspaneeli näkyy ilmoituspaneelin yläosassa. Ohjauspaneelista voidaan muuttaa joidenkin toimintojen asetuksia nopeasti siirtymättä näkymästä toiseen. Selaa ohjauspaneelin valintoja napauttamalla ohjauspaneelin toimintokuvakkeita. Selaa ohjauspaneelin muita asetuksia sipaisemalla ohjauspaneelia oikealle tai vasemmalle. Katso luettelo ohjauspaneelin asetuksista (sivu 47). Lankapuhelinsovellus [Lankapuhelin]-sovellus näkyy oletuksena luurin aloitusnäytössä. Sovelluksella voidaan käyttää puhelinjärjestelmän yleisimpiä toimintoja. Soita sisäpuheluja Muuta joitakin puhelinjärjestelmän toimintoja Tarkastele tukiaseman puhelulistaa Käytä tukiaseman avaimen hakua [Lankapuhelin]-sovelluksen käynnistys Napauta aloitusnäytön tai sovellusluettelon kohtaa [Lankapuhelin]. 20
