Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla.

Transkriptio

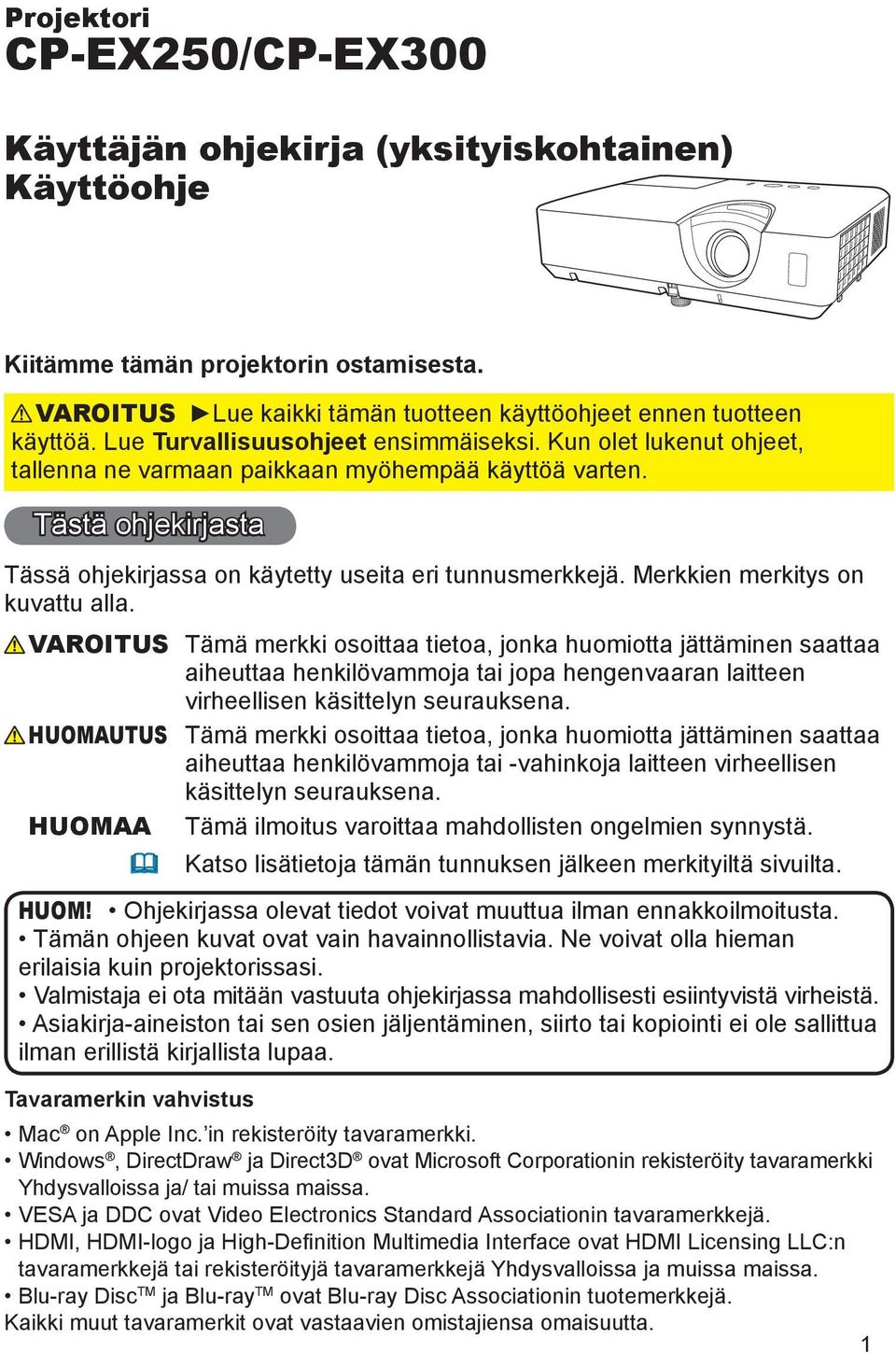

1 Projektori CP-EX250/CP-EX300 Käyttäjän ohjekirja (yksityiskohtainen) Käyttöohje Kiitämme tämän projektorin ostamisesta. VAROITUS Lue kaikki tämän tuotteen käyttöohjeet ennen tuotteen käyttöä. Lue Turvallisuusohjeet ensimmäiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS HUOMAA Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Tämä ilmoitus varoittaa mahdollisten ongelmien synnystä. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Mac on Apple Inc. in rekisteröity tavaramerkki. Windows, DirectDraw ja Direct3D ovat Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Blu-ray Disc TM ja Blu-ray TM ovat Blu-ray Disc Associationin tuotemerkkejä. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

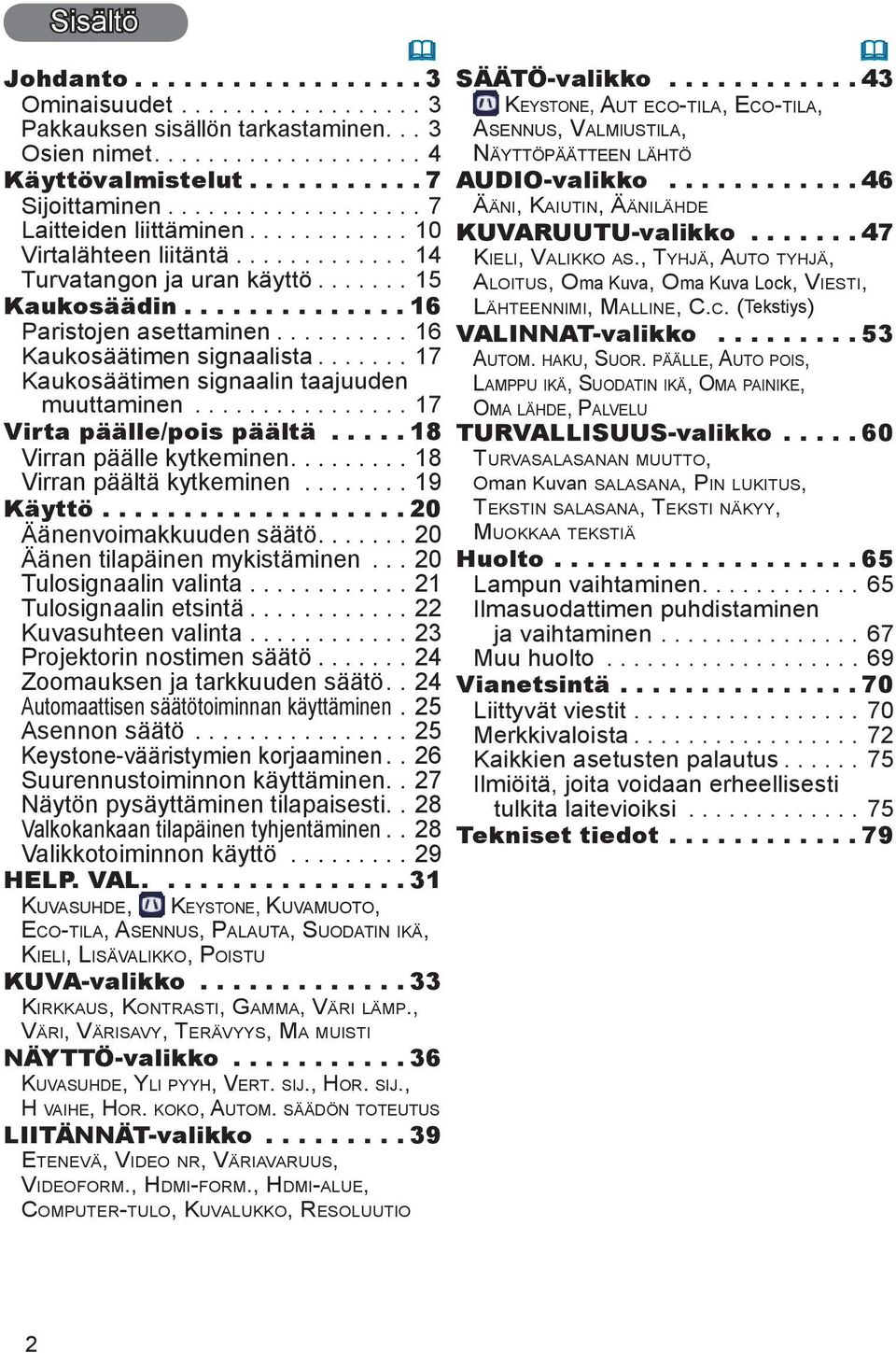

2 Sisältö Johdanto... 3 Ominaisuudet Pakkauksen sisällön tarkastaminen...3 Osien nimet...4 Käyttövalmistelut... 7 Sijoittaminen...7 Laitteiden liittäminen...10 Virtalähteen liitäntä...14 Turvatangon ja uran käyttö...15 Kaukosäädin Paristojen asettaminen...16 Kaukosäätimen signaalista...17 Kaukosäätimen signaalin taajuuden muuttaminen Virta päälle/pois päältä Virran päälle kytkeminen...18 Virran päältä kytkeminen Käyttö Äänenvoimakkuuden säätö...20 Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä...22 Kuvasuhteen valinta Projektorin nostimen säätö...24 Zoomauksen ja tarkkuuden säätö.. 24 Automaattisen säätötoiminnan käyttäminen. 25 Asennon säätö Keystone-vääristymien korjaaminen.. 26 Suurennustoiminnon käyttäminen.. 27 Näytön pysäyttäminen tilapaisesti.. 28 Valkokankaan tilapäinen tyhjentäminen.. 28 Valikkotoiminnon käyttö...29 HELP. VAL Ku va s u h d e, Ke y s t o n e, Ku va m u o t o, Eco-t i l a, As e n n u s, Pa l a u ta, Su o d at i n i k ä, Ki e l i, Li s ä va l ik k o, Po i s t u KUVA-valikko Ki r k k a u s, Ko n t r a s t i, Ga m m a, Vä r i l ä m p., Väri, Värisavy, Terävyys, Ma muisti NÄYTTÖ-valikko Ku va s u h d e, Yli p y y h, Ve r t. s i j., Ho r. s i j., H vaihe, Hor. koko, Autom. säädön toteutus LIITÄNNÄT-valikko Et e n e v ä, Vi d e o n r, Vä r i ava r u u s, Vi d e o f o r m., Hd m i-f o r m., Hd m i-a l u e, Co m p u t e r-t u l o, Ku va l u k k o, Re s o l u u t i o SÄÄTÖ-valikko Ke y s t o n e, Au t e c o-t i l a, Eco-t i l a, As e n n u s, Va l m i u s t i l a, Näyttöpäätteen lähtö AUDIO-valikko Ää n i, Kaiutin, Ää n i l ä h d e KUVARUUTU-valikko Ki e l i, Va l i k k o a s., Ty h j ä, Au t o t y h j ä, Al o i t u s, Oma Kuva, Oma Kuva Lock, Vi e s t i, Lä h t e e n n i m i, Malline, C.c. (Tekstiys) VALINNAT-valikko Au t o m. h a k u, Su o r. p ä ä l l e, Au t o p o i s, La m p p u i k ä, Su o d at i n i k ä, Om a pa i n ik e, Oma lähde, Palvelu TURVALLISUUS-valikko Tu rva s a l a s a n a n m u u t t o, Oman Kuvan s a l a s a n a, Pin l u k i t u s, Te k s t i n s a l a s a n a, Te k s t i n ä k y y, Muokkaa tekstiä Huolto Lampun vaihtaminen...65 Ilmasuodattimen puhdistaminen ja vaihtaminen Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista...72 Kaikkien asetusten palautus...75 Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Tekniset tiedot

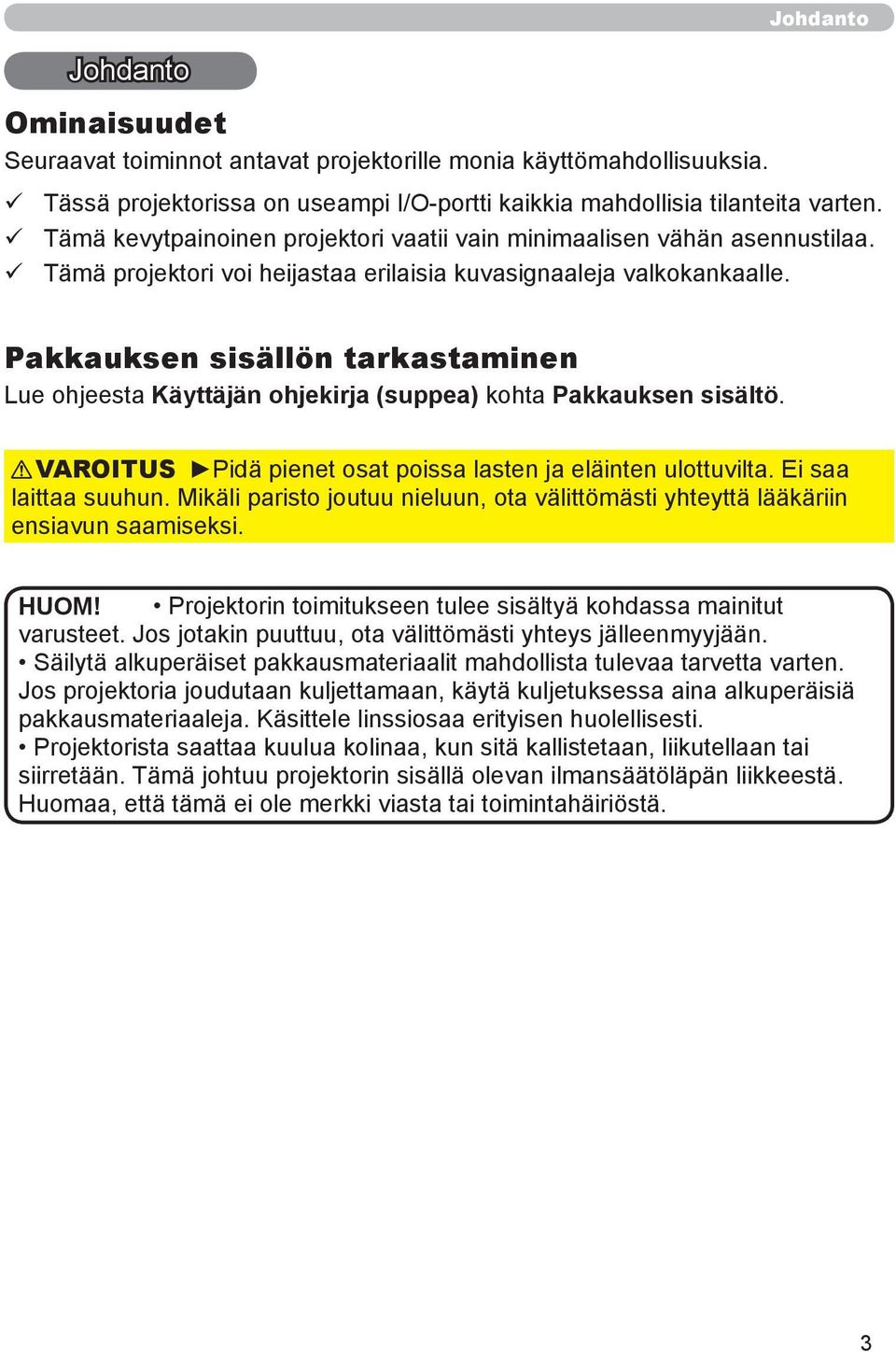

3 Johdanto Johdanto Ominaisuudet Seuraavat toiminnot antavat projektorille monia käyttömahdollisuuksia. ü Tässä projektorissa on useampi I/O-portti kaikkia mahdollisia tilanteita varten. ü Tämä kevytpainoinen projektori vaatii vain minimaalisen vähän asennustilaa. ü Tämä projektori voi heijastaa erilaisia kuvasignaaleja valkokankaalle. Pakkauksen sisällön tarkastaminen Lue ohjeesta Käyttäjän ohjekirja (suppea) kohta Pakkauksen sisältö. VAROITUS Pidä pienet osat poissa lasten ja eläinten ulottuvilta. Ei saa laittaa suuhun. Mikäli paristo joutuu nieluun, ota välittömästi yhteyttä lääkäriin ensiavun saamiseksi. HUOM! Projektorin toimitukseen tulee sisältyä kohdassa mainitut varusteet. Jos jotakin puuttuu, ota välittömästi yhteys jälleenmyyjään. Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Käsittele linssiosaa erityisen huolellisesti. Projektorista saattaa kuulua kolinaa, kun sitä kallistetaan, liikutellaan tai siirretään. Tämä johtuu projektorin sisällä olevan ilmansäätöläpän liikkeestä. Huomaa, että tämä ei ole merkki viasta tai toimintahäiriöstä. 3

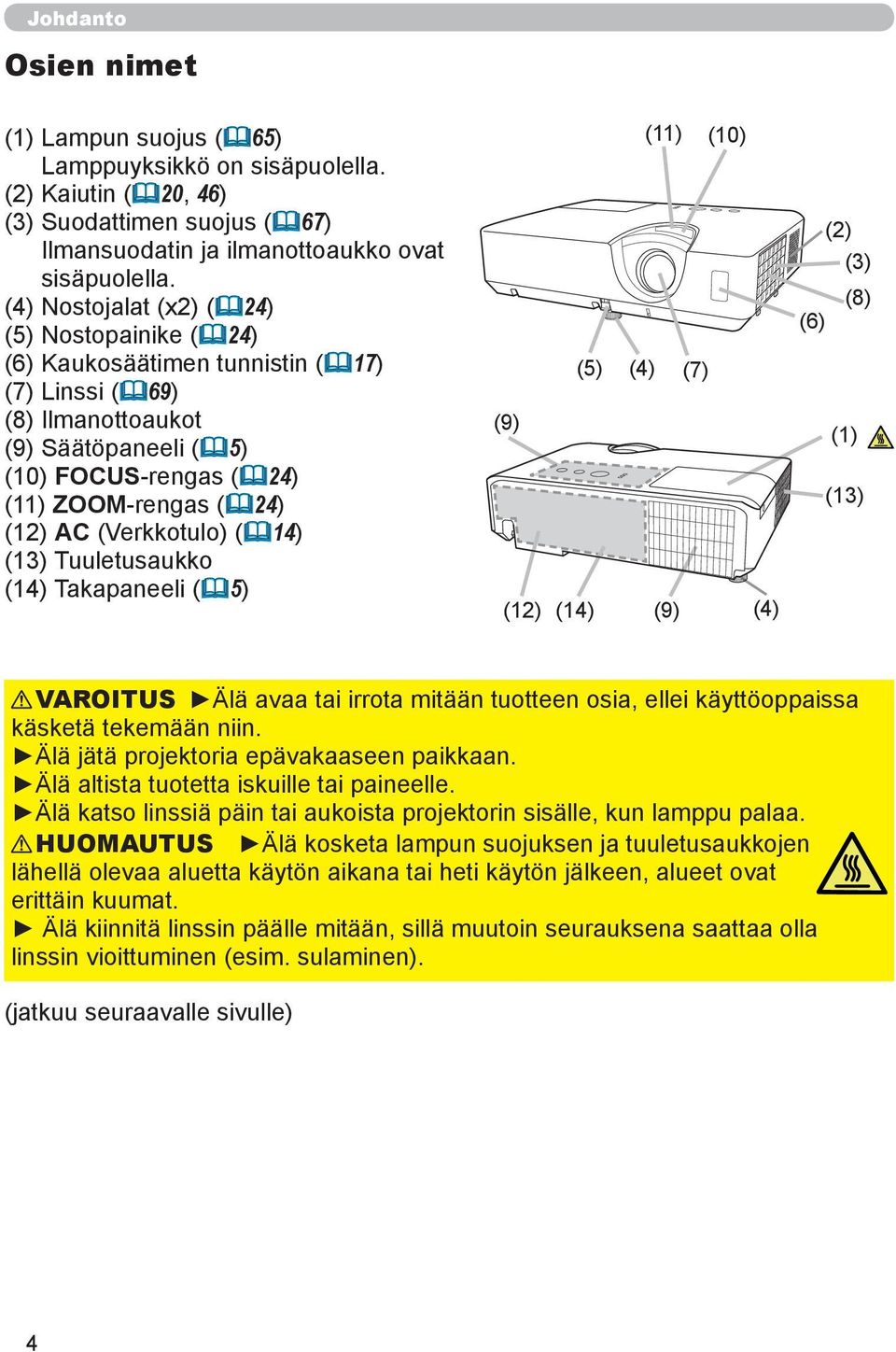

4 Johdanto Osien nimet (1) Lampun suojus (&65) Lamppuyksikkö on sisäpuolella. (2) Kaiutin (&20, 46) (3) Suodattimen suojus (&67) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (4) Nostojalat (x2) (&24) (5) Nostopainike (&24) (6) Kaukosäätimen tunnistin (&17) (7) Linssi (&69) (8) Ilmanottoaukot (9) Säätöpaneeli (&5) (10) FOCUS-rengas (&24) (11) ZOOM-rengas (&24) (12) AC (Verkkotulo) (&14) (13) Tuuletusaukko (14) Takapaneeli (&5) (9) (12) (11) (10) (5) (4) (7) (14) (9) (4) (2) (3) (8) (6) (1) (13) VAROITUS Älä avaa tai irrota mitään tuotteen osia, ellei käyttöoppaissa käsketä tekemään niin. Älä jätä projektoria epävakaaseen paikkaan. Älä altista tuotetta iskuille tai paineelle. Älä katso linssiä päin tai aukoista projektorin sisälle, kun lamppu palaa. HUOMAUTUS Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä kiinnitä linssin päälle mitään, sillä muutoin seurauksena saattaa olla linssin vioittuminen (esim. sulaminen). (jatkuu seuraavalle sivulle) 4

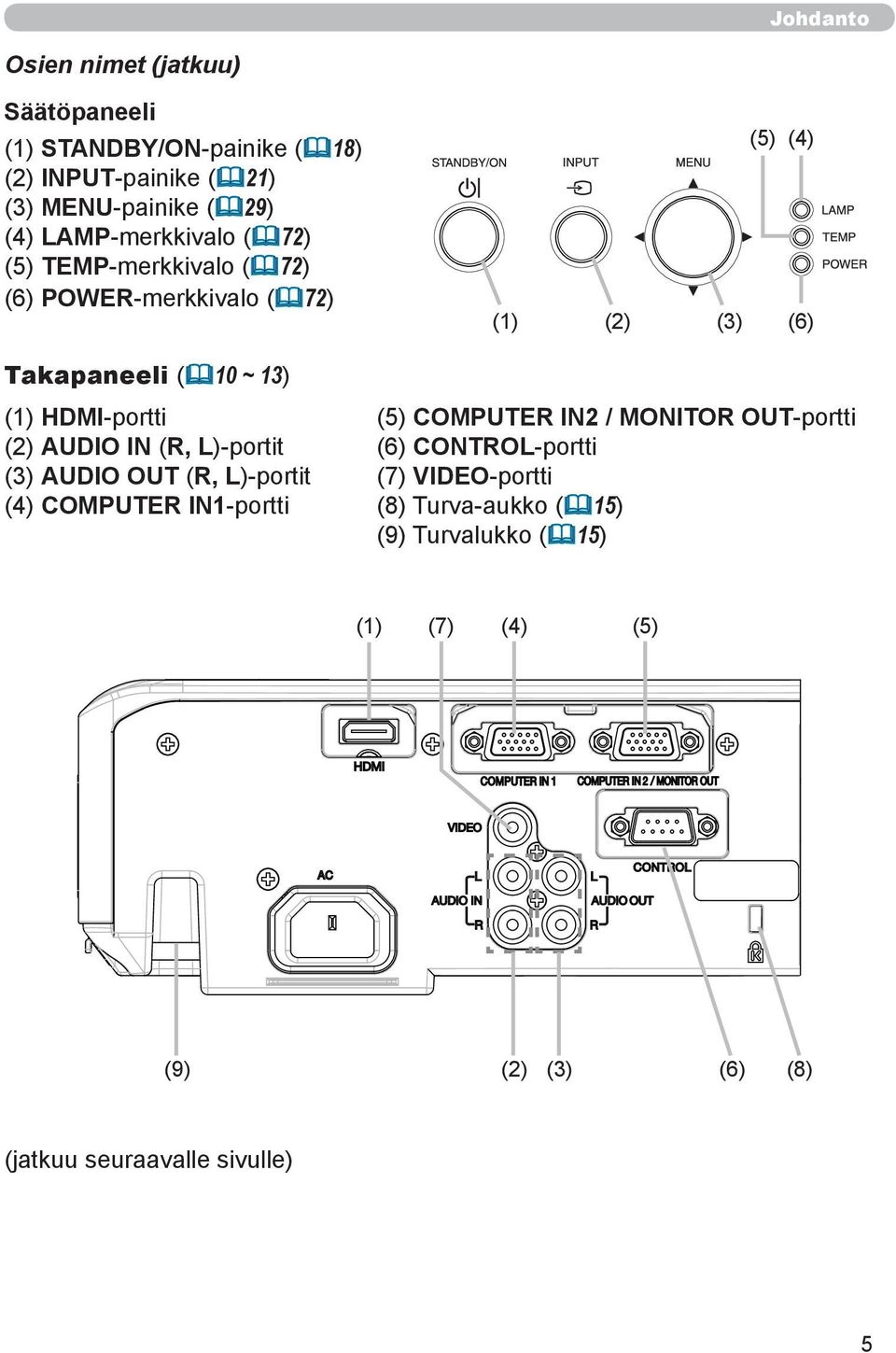

5 Johdanto Osien nimet (jatkuu) Säätöpaneeli (1) STANDBY/ON-painike (&18) (2) INPUT-painike (&21) (3) MENU-painike (&29) (4) LAMP-merkkivalo (&72) (5) TEMP-merkkivalo (&72) (6) POWER-merkkivalo (&72) (5) (4) (1) (2) (3) (6) Takapaneeli (&10 ~ 13) (1) HDMI-portti (2) AUDIO IN (R, L)-portit (3) AUDIO OUT (R, L)-portit (4) COMPUTER IN1-portti (5) COMPUTER IN2 / MONITOR OUT-portti (6) CONTROL-portti (7) VIDEO-portti (8) Turva-aukko (&15) (9) Turvalukko (&15) (1) (7) (4) (5) (9) (2) (3) (6) (8) (jatkuu seuraavalle sivulle) 5

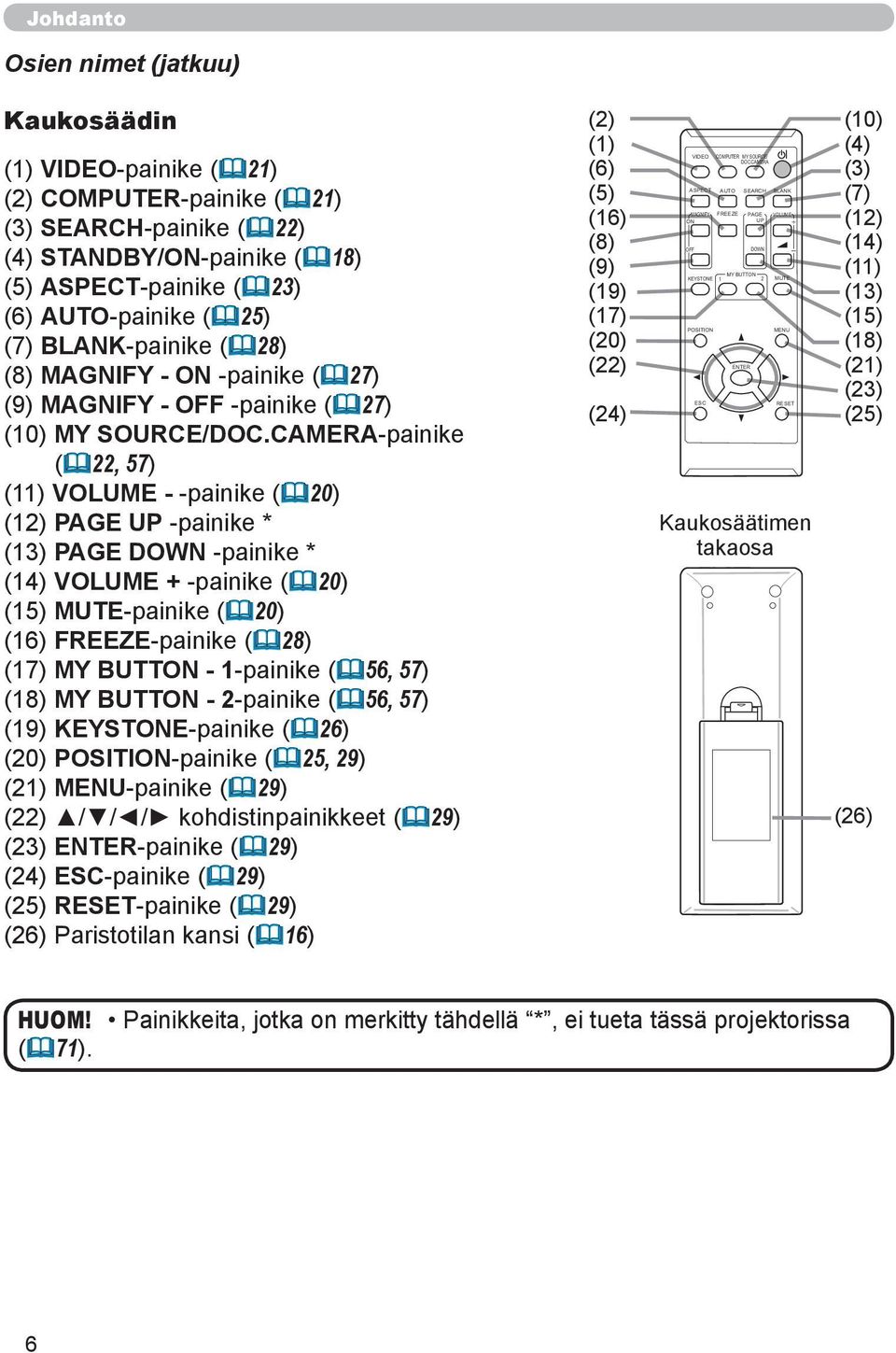

6 Johdanto Osien nimet (jatkuu) Kaukosäädin (1) VIDEO-painike (&21) (2) COMPUTER-painike (&21) (3) SEARCH-painike (&22) (4) STANDBY/ON-painike (&18) (5) ASPECT-painike (&23) (6) AUTO-painike (&25) (7) BLANK-painike (&28) (8) MAGNIFY - ON -painike (&27) (9) MAGNIFY - OFF -painike (&27) (10) MY SOURCE/DOC.CAMERA-painike (&22, 57) (11) VOLUME - -painike (&20) (12) PAGE UP -painike * (13) PAGE DOWN -painike * (14) VOLUME + -painike (&20) (15) MUTE-painike (&20) (16) FREEZE-painike (&28) (17) MY BUTTON - 1-painike (&56, 57) (18) MY BUTTON - 2-painike (&56, 57) (19) KEYSTONE-painike (&26) (20) POSITION-painike (&25, 29) (21) MENU-painike (&29) (22) / / / kohdistinpainikkeet (&29) (23) ENTER-painike (&29) (24) ESC-painike (&29) (25) RESET-painike (&29) (26) Paristotilan kansi (&16) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO KEYSTONE COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY ON OFF POSITION ESC FREEZE MY BUTTON ENTER PAGE UP DOWN MUTE MENU RESET Kaukosäätimen takaosa VOLUME (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) HUOM! (&71). Painikkeita, jotka on merkitty tähdellä *, ei tueta tässä projektorissa 6

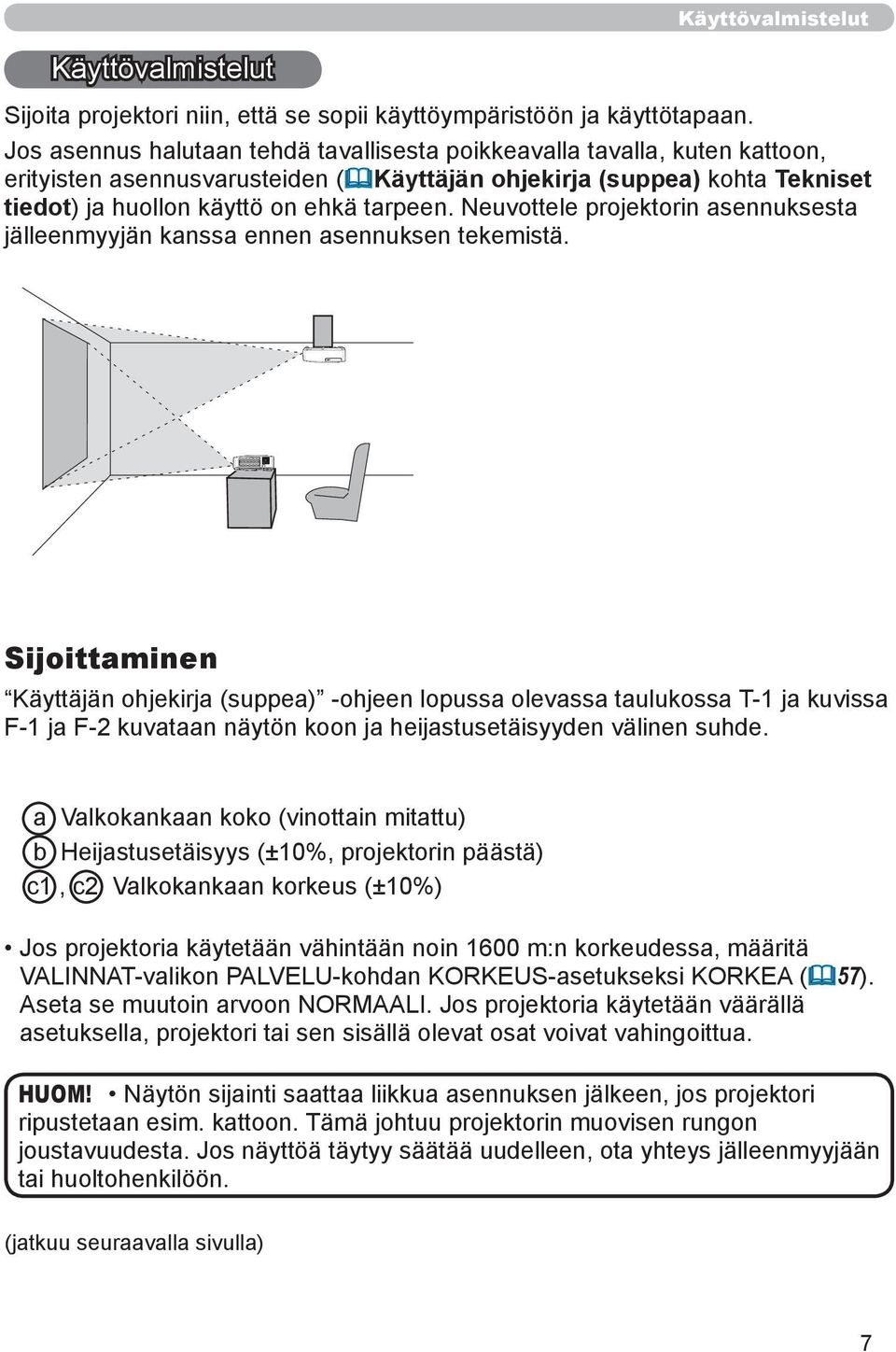

7 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja käyttötapaan. Jos asennus halutaan tehdä tavallisesta poikkeavalla tavalla, kuten kattoon, erityisten asennusvarusteiden (&Käyttäjän ohjekirja (suppea) kohta Tekniset tiedot) ja huollon käyttö on ehkä tarpeen. Neuvottele projektorin asennuksesta jälleenmyyjän kanssa ennen asennuksen tekemistä. Sijoittaminen Käyttäjän ohjekirja (suppea) -ohjeen lopussa olevassa taulukossa T-1 ja kuvissa F-1 ja F-2 kuvataan näytön koon ja heijastusetäisyyden välinen suhde. a Valkokankaan koko (vinottain mitattu) b Heijastusetäisyys (±10%, projektorin päästä) c1, c2 Valkokankaan korkeus (±10%) Jos projektoria käytetään vähintään noin 1600 m:n korkeudessa, määritä VALINNAT-valikon PALVELU-kohdan KORKEUS-asetukseksi KORKEA (&57). Aseta se muutoin arvoon NORMAALI. Jos projektoria käytetään väärällä asetuksella, projektori tai sen sisällä olevat osat voivat vahingoittua. HUOM! Näytön sijainti saattaa liikkua asennuksen jälkeen, jos projektori ripustetaan esim. kattoon. Tämä johtuu projektorin muovisen rungon joustavuudesta. Jos näyttöä täytyy säätää uudelleen, ota yhteys jälleenmyyjään tai huoltohenkilöön. 7

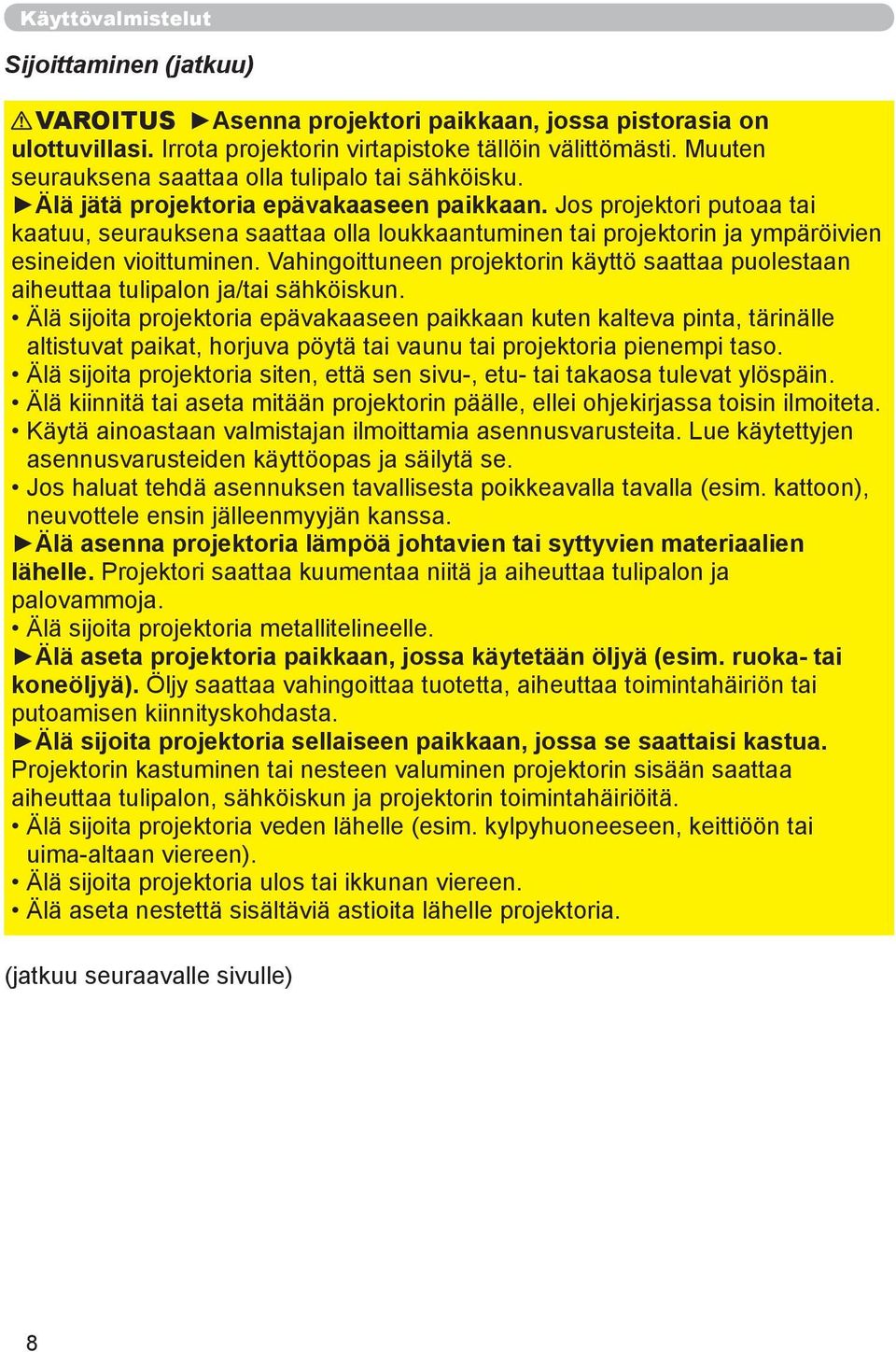

8 Käyttövalmistelut Sijoittaminen (jatkuu) VAROITUS Asenna projektori paikkaan, jossa pistorasia on ulottuvillasi. Irrota projektorin virtapistoke tällöin välittömästi. Muuten seurauksena saattaa olla tulipalo tai sähköisku. Älä jätä projektoria epävakaaseen paikkaan. Jos projektori putoaa tai kaatuu, seurauksena saattaa olla loukkaantuminen tai projektorin ja ympäröivien esineiden vioittuminen. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaaseen paikkaan kuten kalteva pinta, tärinälle altistuvat paikat, horjuva pöytä tai vaunu tai projektoria pienempi taso. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Älä kiinnitä tai aseta mitään projektorin päälle, ellei ohjekirjassa toisin ilmoiteta. Käytä ainoastaan valmistajan ilmoittamia asennusvarusteita. Lue käytettyjen asennusvarusteiden käyttöopas ja säilytä se. Jos haluat tehdä asennuksen tavallisesta poikkeavalla tavalla (esim. kattoon), neuvottele ensin jälleenmyyjän kanssa. Älä asenna projektoria lämpöä johtavien tai syttyvien materiaalien lähelle. Projektori saattaa kuumentaa niitä ja aiheuttaa tulipalon ja palovammoja. Älä sijoita projektoria metallitelineelle. Älä aseta projektoria paikkaan, jossa käytetään öljyä (esim. ruoka- tai koneöljyä). Öljy saattaa vahingoittaa tuotetta, aiheuttaa toimintahäiriön tai putoamisen kiinnityskohdasta. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaisi kastua. Projektorin kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja projektorin toimintahäiriöitä. Älä sijoita projektoria veden lähelle (esim. kylpyhuoneeseen, keittiöön tai uima-altaan viereen). Älä sijoita projektoria ulos tai ikkunan viereen. Älä aseta nestettä sisältäviä astioita lähelle projektoria. (jatkuu seuraavalle sivulle) 8

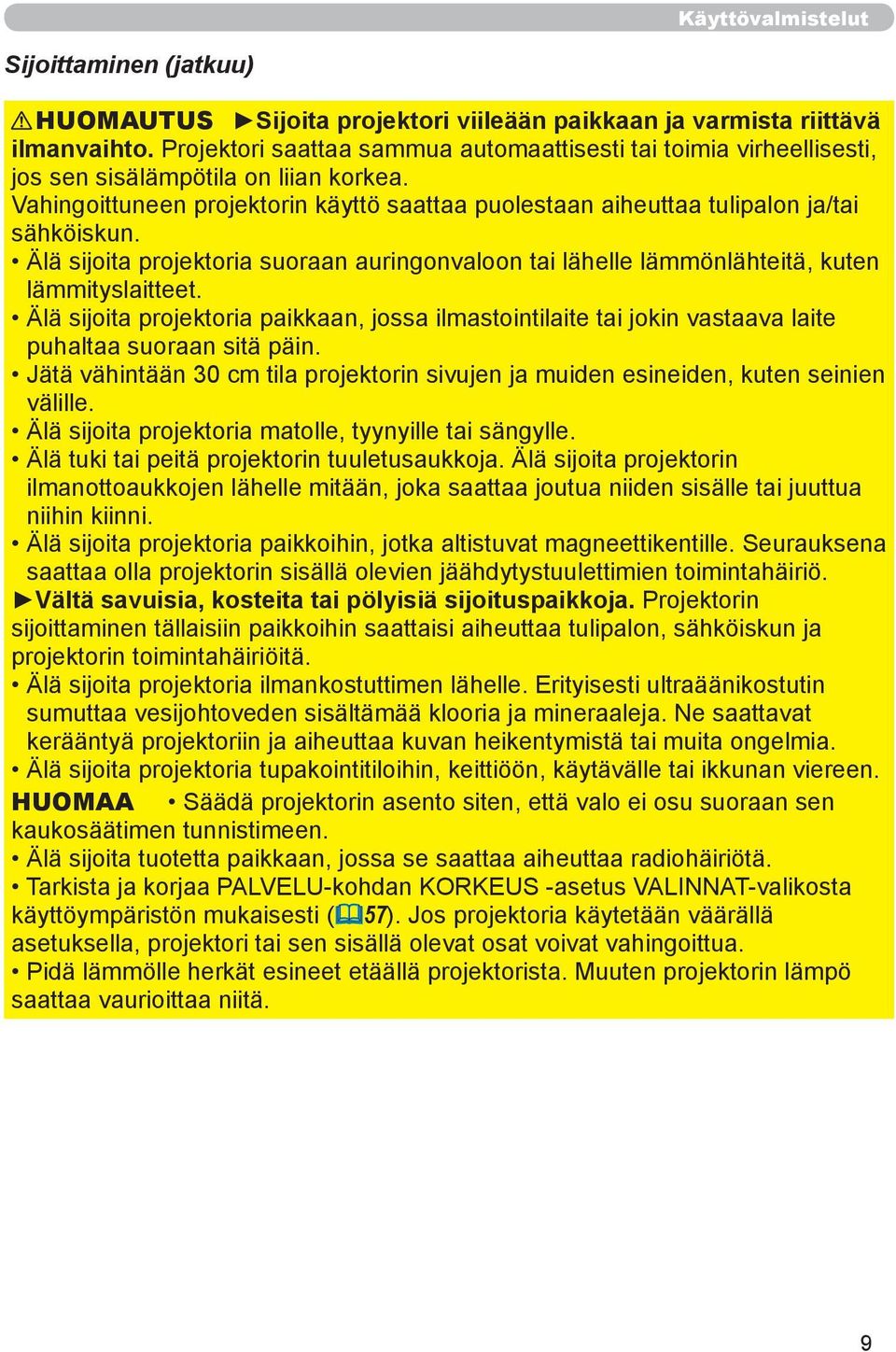

9 Käyttövalmistelut Sijoittaminen (jatkuu) HUOMAUTUS Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektori saattaa sammua automaattisesti tai toimia virheellisesti, jos sen sisälämpötila on liian korkea. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä sijoita projektoria paikkaan, jossa ilmastointilaite tai jokin vastaava laite puhaltaa suoraan sitä päin. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä tuki tai peitä projektorin tuuletusaukkoja. Älä sijoita projektorin ilmanottoaukkojen lähelle mitään, joka saattaa joutua niiden sisälle tai juuttua niihin kiinni. Älä sijoita projektoria paikkoihin, jotka altistuvat magneettikentille. Seurauksena saattaa olla projektorin sisällä olevien jäähdytystuulettimien toimintahäiriö. Vältä savuisia, kosteita tai pölyisiä sijoituspaikkoja. Projektorin sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja projektorin toimintahäiriöitä. Älä sijoita projektoria ilmankostuttimen lähelle. Erityisesti ultraäänikostutin sumuttaa vesijohtoveden sisältämää klooria ja mineraaleja. Ne saattavat kerääntyä projektoriin ja aiheuttaa kuvan heikentymistä tai muita ongelmia. Älä sijoita projektoria tupakointitiloihin, keittiöön, käytävälle tai ikkunan viereen. HUOMAA Säädä projektorin asento siten, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. Älä sijoita tuotetta paikkaan, jossa se saattaa aiheuttaa radiohäiriötä. Tarkista ja korjaa PALVELU-kohdan KORKEUS -asetus VALINNAT-valikosta käyttöympäristön mukaisesti (&57). Jos projektoria käytetään väärällä asetuksella, projektori tai sen sisällä olevat osat voivat vahingoittua. Pidä lämmölle herkät esineet etäällä projektorista. Muuten projektorin lämpö saattaa vaurioittaa niitä. 9

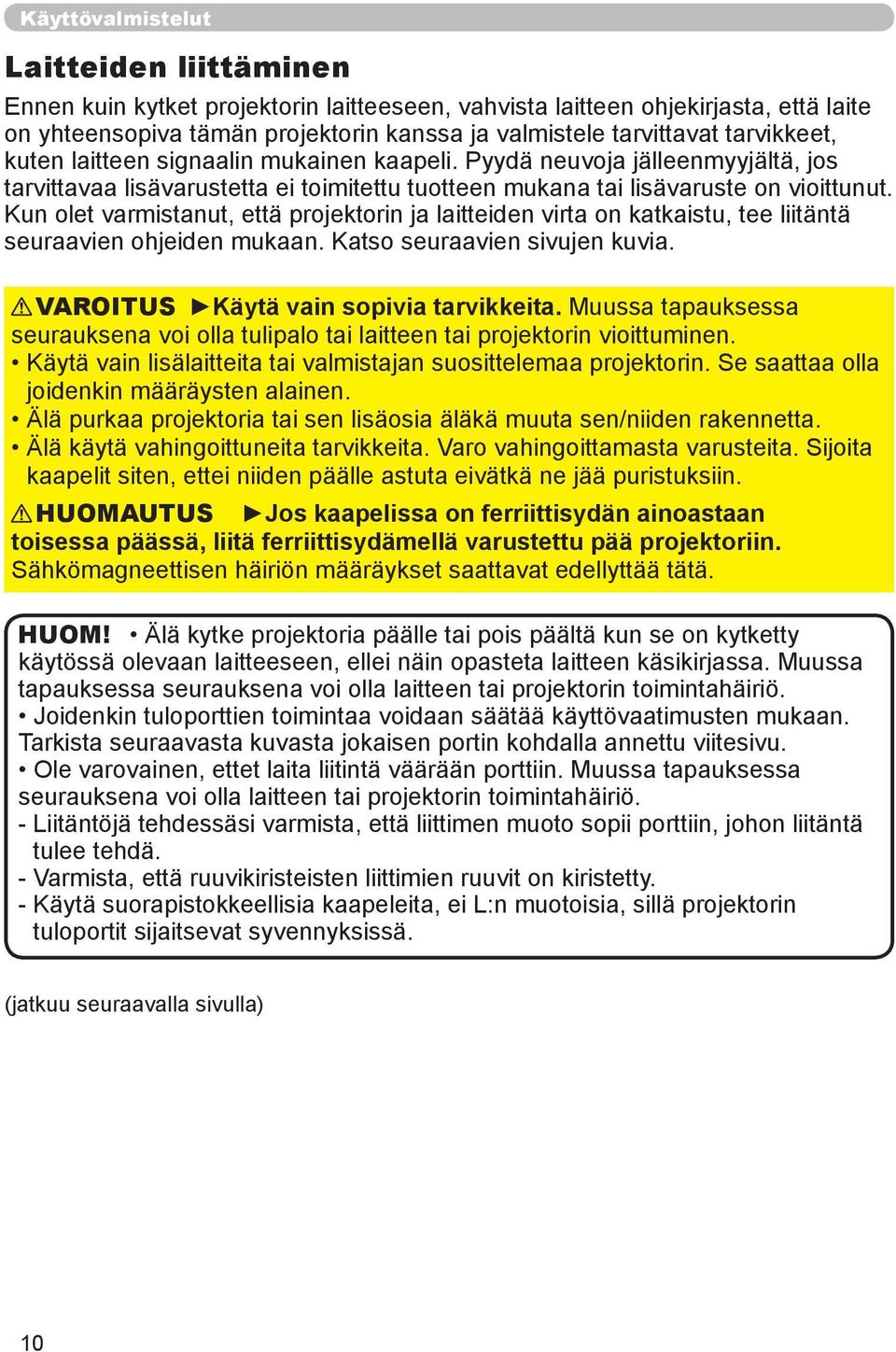

10 Käyttövalmistelut Laitteiden liittäminen Ennen kuin kytket projektorin laitteeseen, vahvista laitteen ohjekirjasta, että laite on yhteensopiva tämän projektorin kanssa ja valmistele tarvittavat tarvikkeet, kuten laitteen signaalin mukainen kaapeli. Pyydä neuvoja jälleenmyyjältä, jos tarvittavaa lisävarustetta ei toimitettu tuotteen mukana tai lisävaruste on vioittunut. Kun olet varmistanut, että projektorin ja laitteiden virta on katkaistu, tee liitäntä seuraavien ohjeiden mukaan. Katso seuraavien sivujen kuvia. VAROITUS Käytä vain sopivia tarvikkeita. Muussa tapauksessa seurauksena voi olla tulipalo tai laitteen tai projektorin vioittuminen. Käytä vain lisälaitteita tai valmistajan suosittelemaa projektorin. Se saattaa olla joidenkin määräysten alainen. Älä purkaa projektoria tai sen lisäosia äläkä muuta sen/niiden rakennetta. Älä käytä vahingoittuneita tarvikkeita. Varo vahingoittamasta varusteita. Sijoita kaapelit siten, ettei niiden päälle astuta eivätkä ne jää puristuksiin. HUOMAUTUS Jos kaapelissa on ferriittisydän ainoastaan toisessa päässä, liitä ferriittisydämellä varustettu pää projektoriin. Sähkömagneettisen häiriön määräykset saattavat edellyttää tätä. HUOM! Älä kytke projektoria päälle tai pois päältä kun se on kytketty käytössä olevaan laitteeseen, ellei näin opasteta laitteen käsikirjassa. Muussa tapauksessa seurauksena voi olla laitteen tai projektorin toimintahäiriö. Joidenkin tuloporttien toimintaa voidaan säätää käyttövaatimusten mukaan. Tarkista seuraavasta kuvasta jokaisen portin kohdalla annettu viitesivu. Ole varovainen, ettet laita liitintä väärään porttiin. Muussa tapauksessa seurauksena voi olla laitteen tai projektorin toimintahäiriö. - Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. - Varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. - Käytä suorapistokkeellisia kaapeleita, ei L:n muotoisia, sillä projektorin tuloportit sijaitsevat syvennyksissä. 10

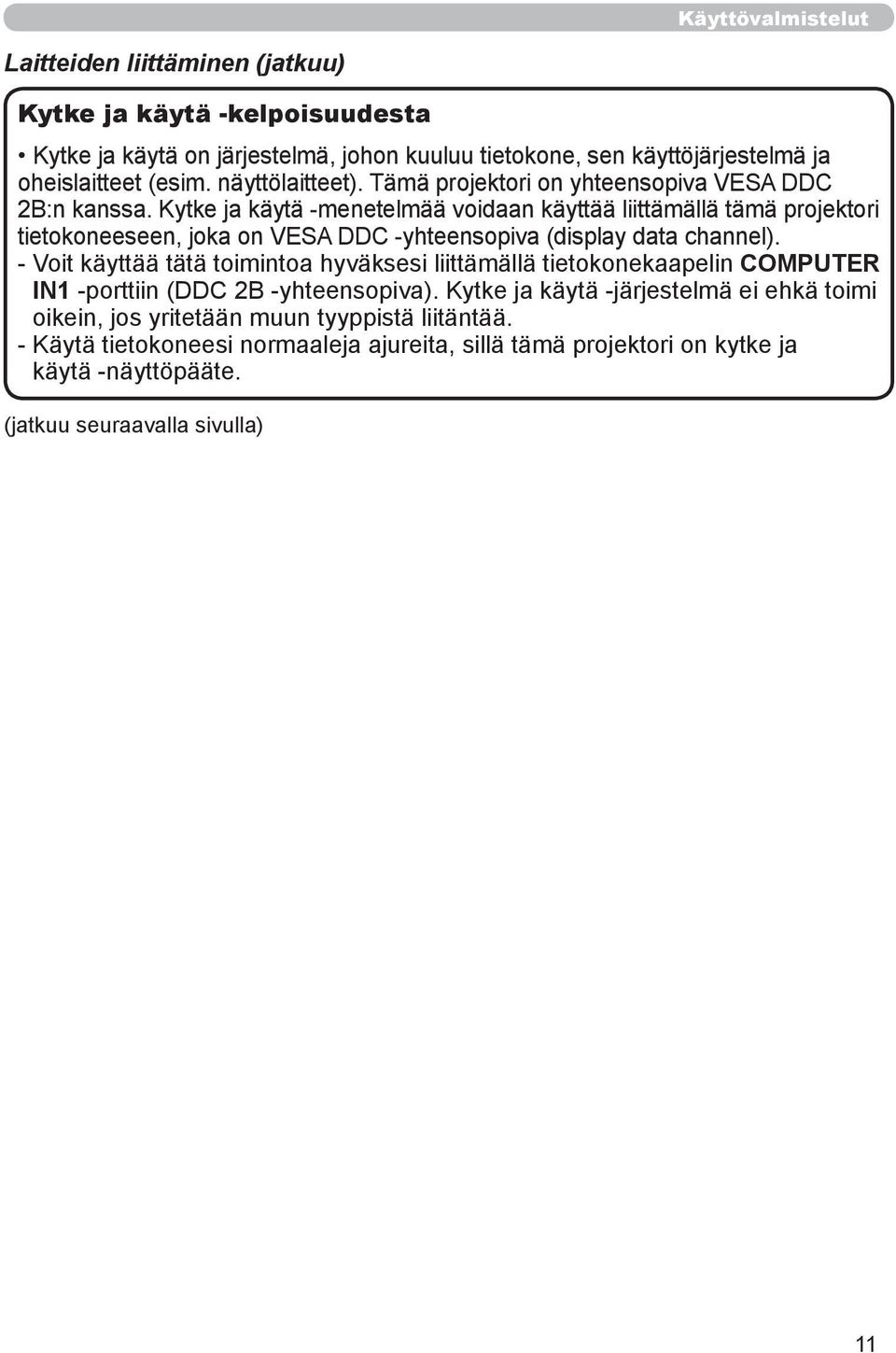

11 Käyttövalmistelut Laitteiden liittäminen (jatkuu) Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). - Voit käyttää tätä toimintoa hyväksesi liittämällä tietokonekaapelin COMPUTER IN1 -porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. - Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. 11

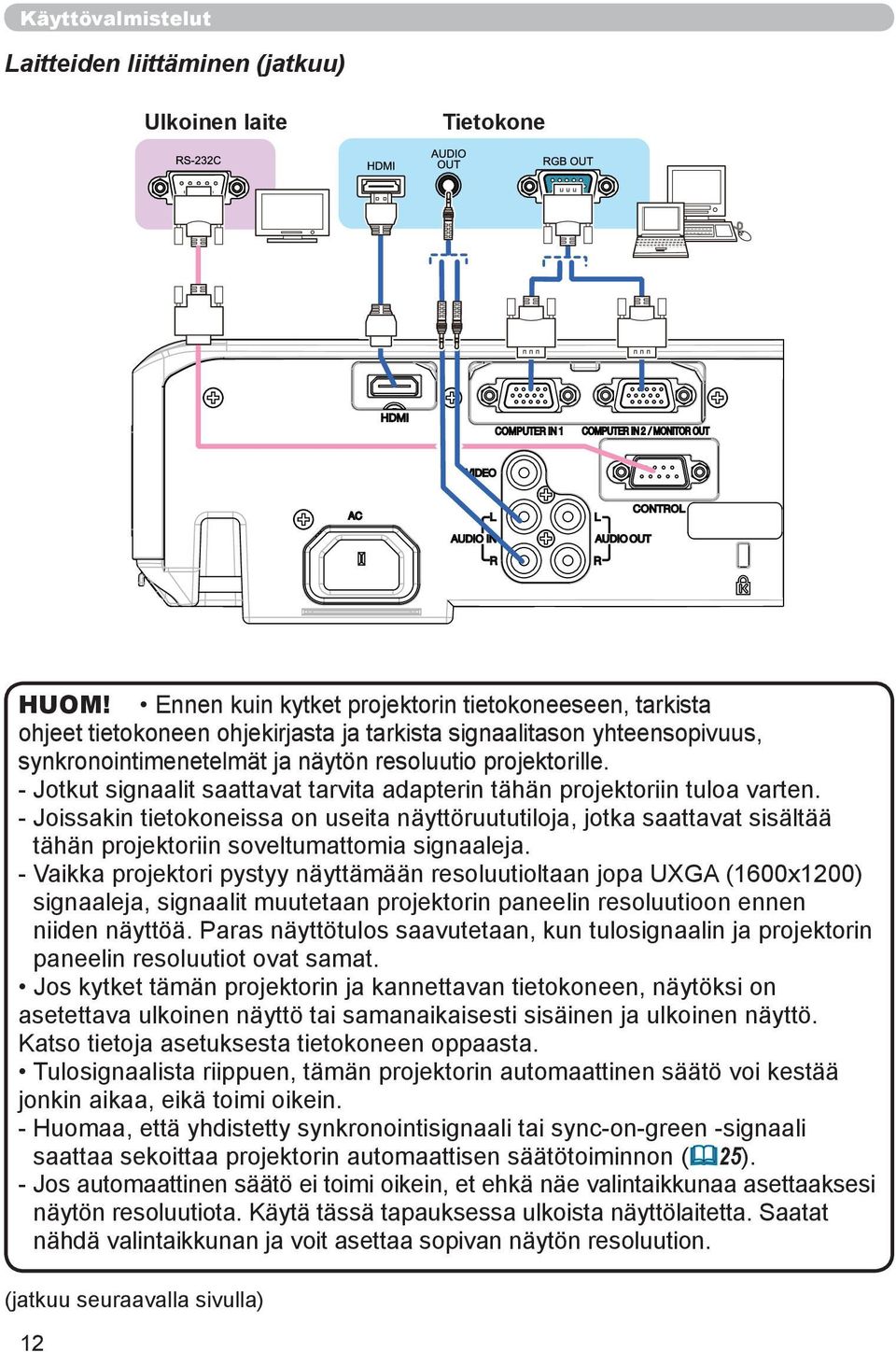

12 Käyttövalmistelut Laitteiden liittäminen (jatkuu) Ulkoinen laite Tietokone HUOM! Ennen kuin kytket projektorin tietokoneeseen, tarkista ohjeet tietokoneen ohjekirjasta ja tarkista signaalitason yhteensopivuus, synkronointimenetelmät ja näytön resoluutio projektorille. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600x1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Jos kytket tämän projektorin ja kannettavan tietokoneen, näytöksi on asetettava ulkoinen näyttö tai samanaikaisesti sisäinen ja ulkoinen näyttö. Katso tietoja asetuksesta tietokoneen oppaasta. Tulosignaalista riippuen, tämän projektorin automaattinen säätö voi kestää jonkin aikaa, eikä toimi oikein. - Huomaa, että yhdistetty synkronointisignaali tai sync-on-green -signaali saattaa sekoittaa projektorin automaattisen säätötoiminnon (25). - Jos automaattinen säätö ei toimi oikein, et ehkä näe valintaikkunaa asettaaksesi näytön resoluutiota. Käytä tässä tapauksessa ulkoista näyttölaitetta. Saatat nähdä valintaikkunan ja voit asettaa sopivan näytön resoluution. 12

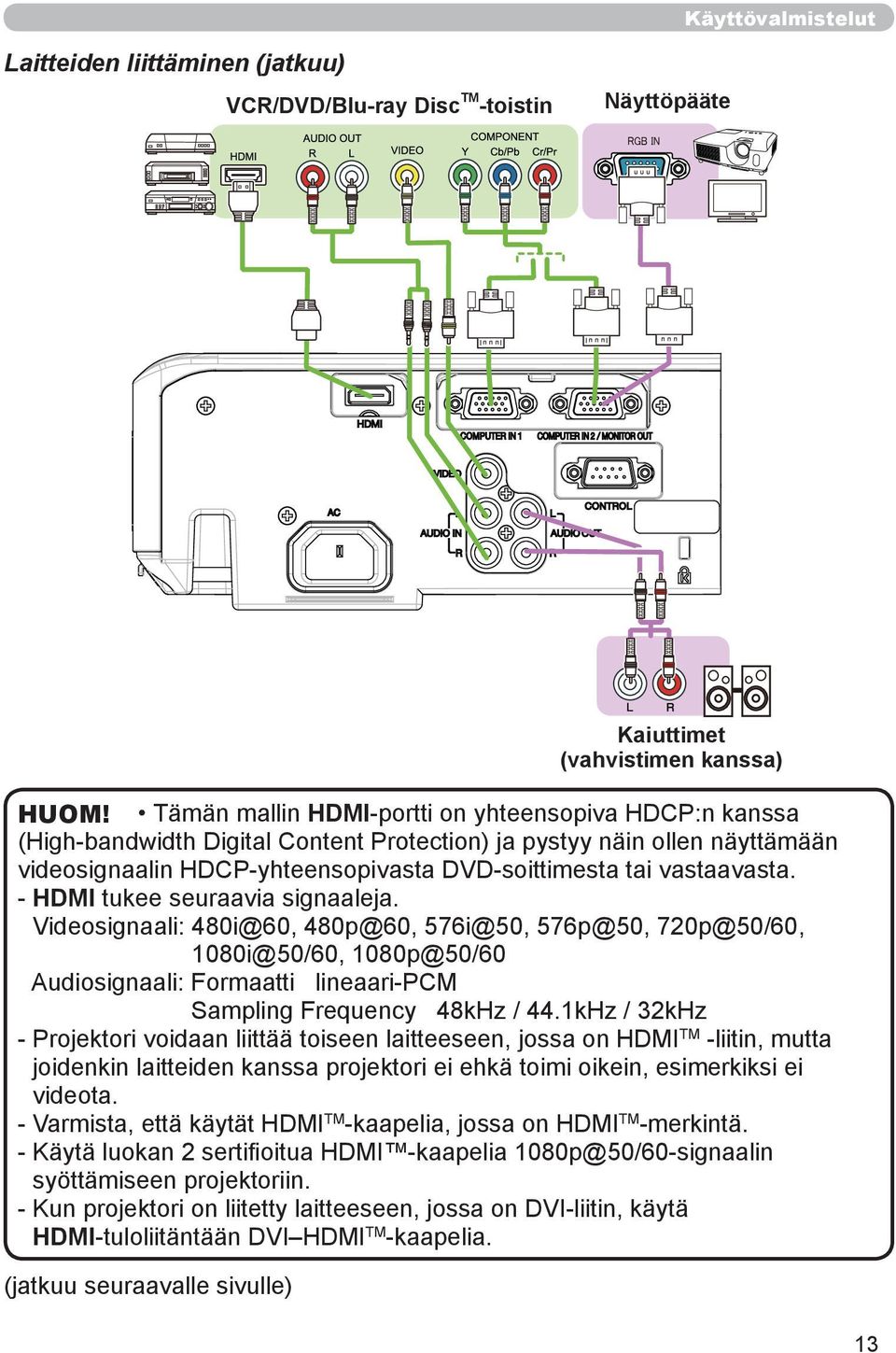

13 Käyttövalmistelut Laitteiden liittäminen (jatkuu) VCR/DVD/Blu-ray Disc TM -toistin Näyttöpääte RGB IN HUOM! Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCP-yhteensopivasta DVD-soittimesta tai vastaavasta. - HDMI tukee seuraavia signaaleja. Videosignaali: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60 Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz - Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI TM -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota. - Varmista, että käytät HDMI TM -kaapelia, jossa on HDMI TM -merkintä. - Käytä luokan 2 sertifi oitua HDMI -kaapelia 1080p@50/60-signaalin syöttämiseen projektoriin. - Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä HDMI-tuloliitäntään DVI HDMI TM -kaapelia. (jatkuu seuraavalle sivulle) Kaiuttimet (vahvistimen kanssa) 13

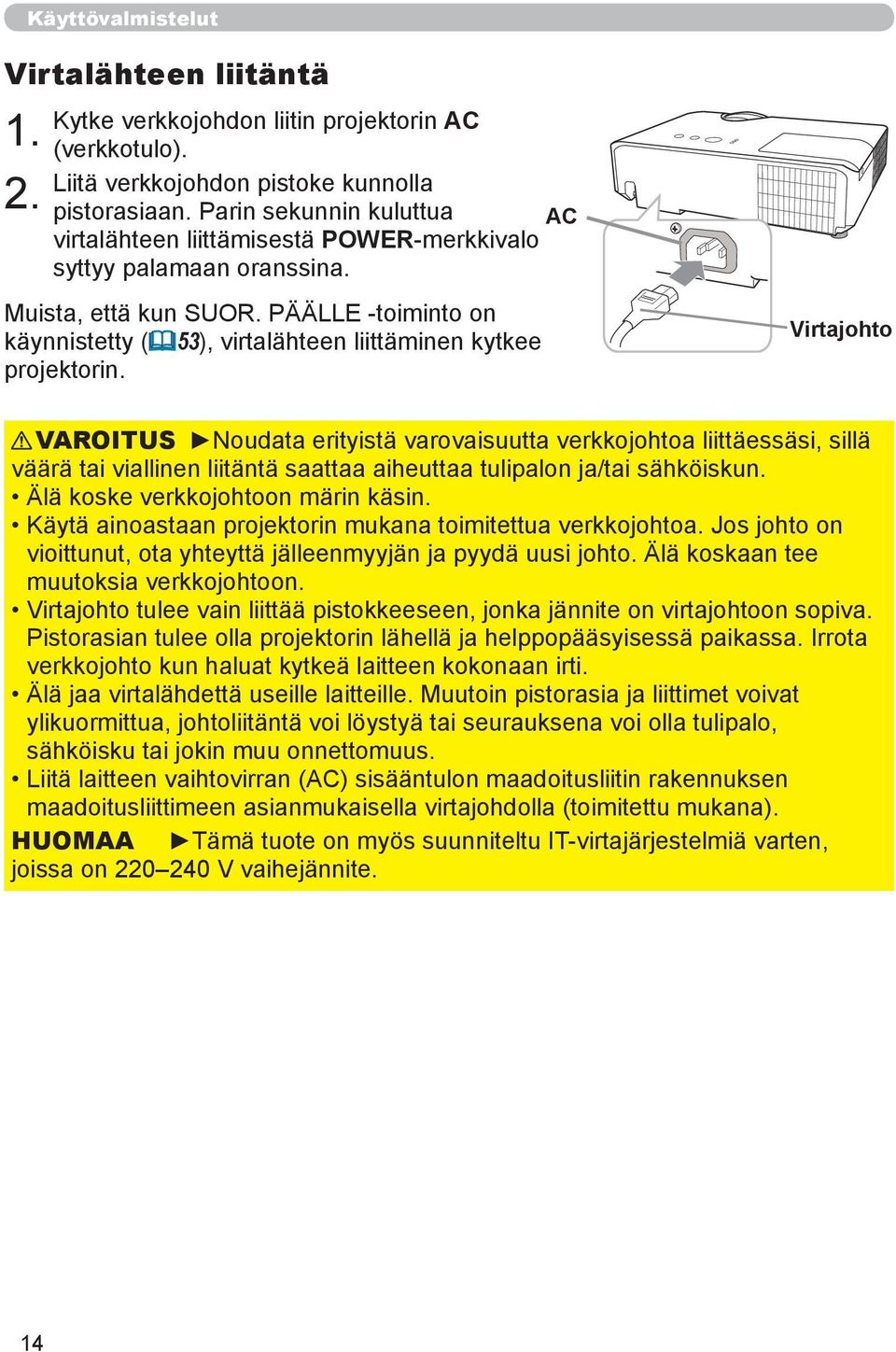

14 Käyttövalmistelut Virtalähteen liitäntä Kytke verkkojohdon liitin projektorin AC (verkkotulo). Liitä verkkojohdon pistoke kunnolla pistorasiaan. Parin sekunnin kuluttua virtalähteen liittämisestä POWER-merkkivalo syttyy palamaan oranssina. Muista, että kun SUOR. PÄÄLLE -toiminto on käynnistetty (53), virtalähteen liittäminen kytkee projektorin. AC Virtajohto VAROITUS Noudata erityistä varovaisuutta verkkojohtoa liittäessäsi, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Älä koske verkkojohtoon märin käsin. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Älä koskaan tee muutoksia verkkojohtoon. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Pistorasian tulee olla projektorin lähellä ja helppopääsyisessä paikassa. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä jaa virtalähdettä useille laitteille. Muutoin pistorasia ja liittimet voivat ylikuormittua, johtoliitäntä voi löystyä tai seurauksena voi olla tulipalo, sähköisku tai jokin muu onnettomuus. Liitä laitteen vaihtovirran (AC) sisääntulon maadoitusliitin rakennuksen maadoitusliittimeen asianmukaisella virtajohdolla (toimitettu mukana). HUOMAA Tämä tuote on myös suunniteltu IT-virtajärjestelmiä varten, joissa on V vaihejännite. 14

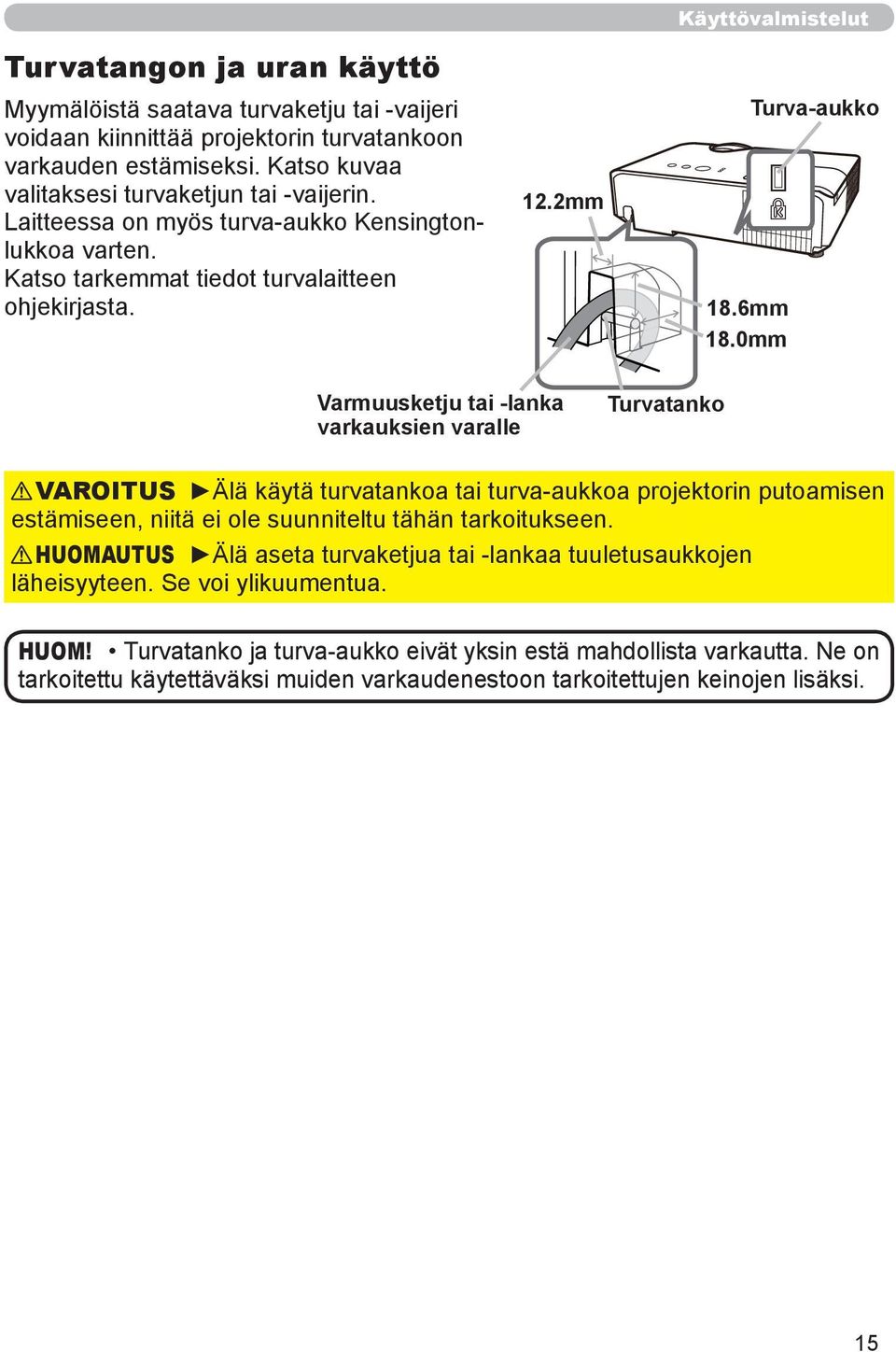

15 Käyttövalmistelut Turvatangon ja uran käyttö Myymälöistä saatava turvaketju tai -vaijeri voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Katso kuvaa valitaksesi turvaketjun tai -vaijerin. Laitteessa on myös turva-aukko Kensingtonlukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. 12.2mm 18.6mm 18.0mm Turva-aukko Varmuusketju tai -lanka varkauksien varalle Turvatanko VAROITUS Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOMAUTUS Älä aseta turvaketjua tai -lankaa tuuletusaukkojen läheisyyteen. Se voi ylikuumentua. HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. 15

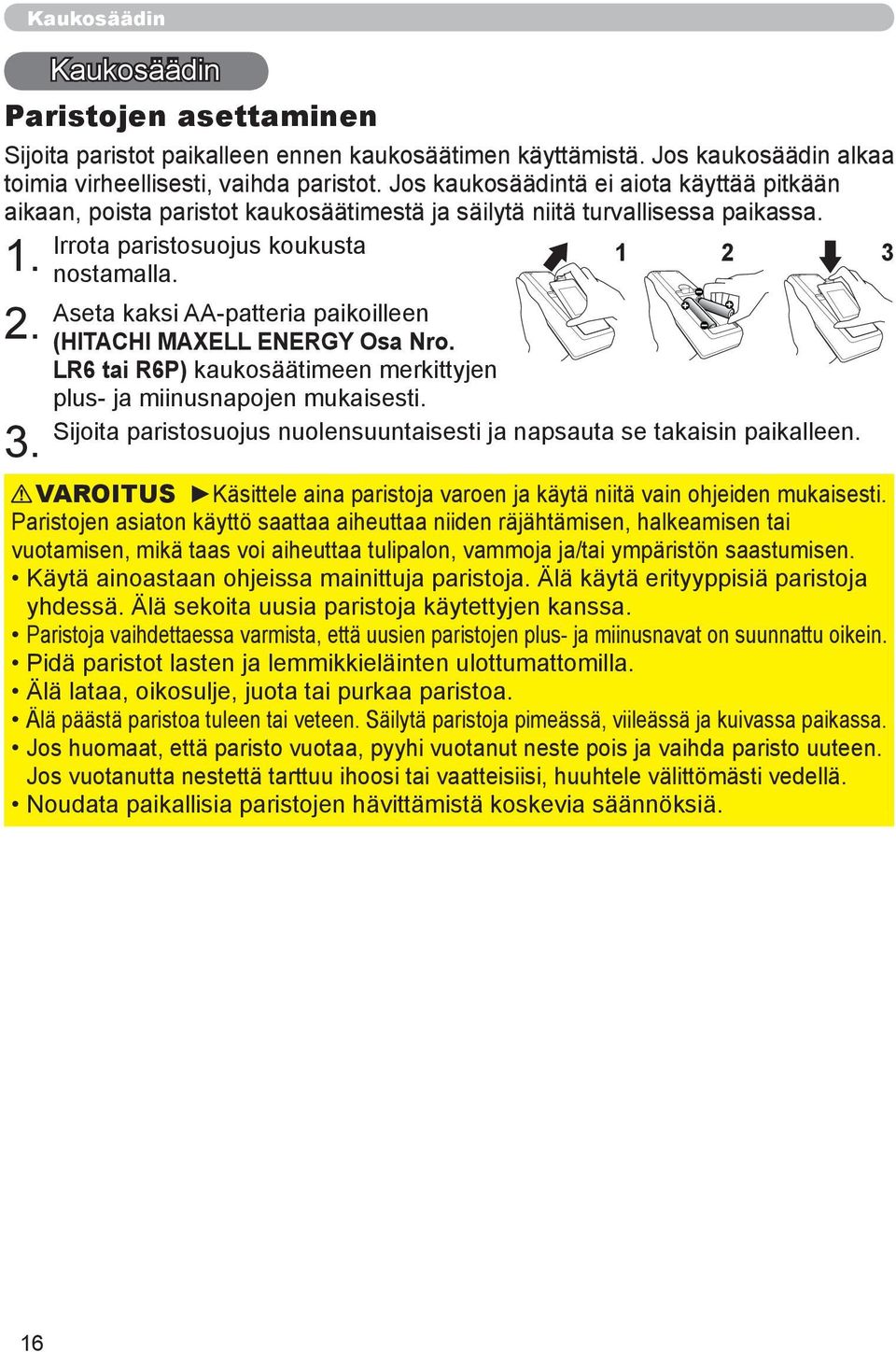

16 Kaukosäädin Kaukosäädin Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkään aikaan, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa Irrota paristosuojus koukusta nostamalla. Aseta kaksi AA-patteria paikoilleen (HITACHI MAXELL ENERGY Osa Nro. LR6 tai R6P) kaukosäätimeen merkittyjen plus- ja miinusnapojen mukaisesti Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta nestettä tarttuu ihoosi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 16

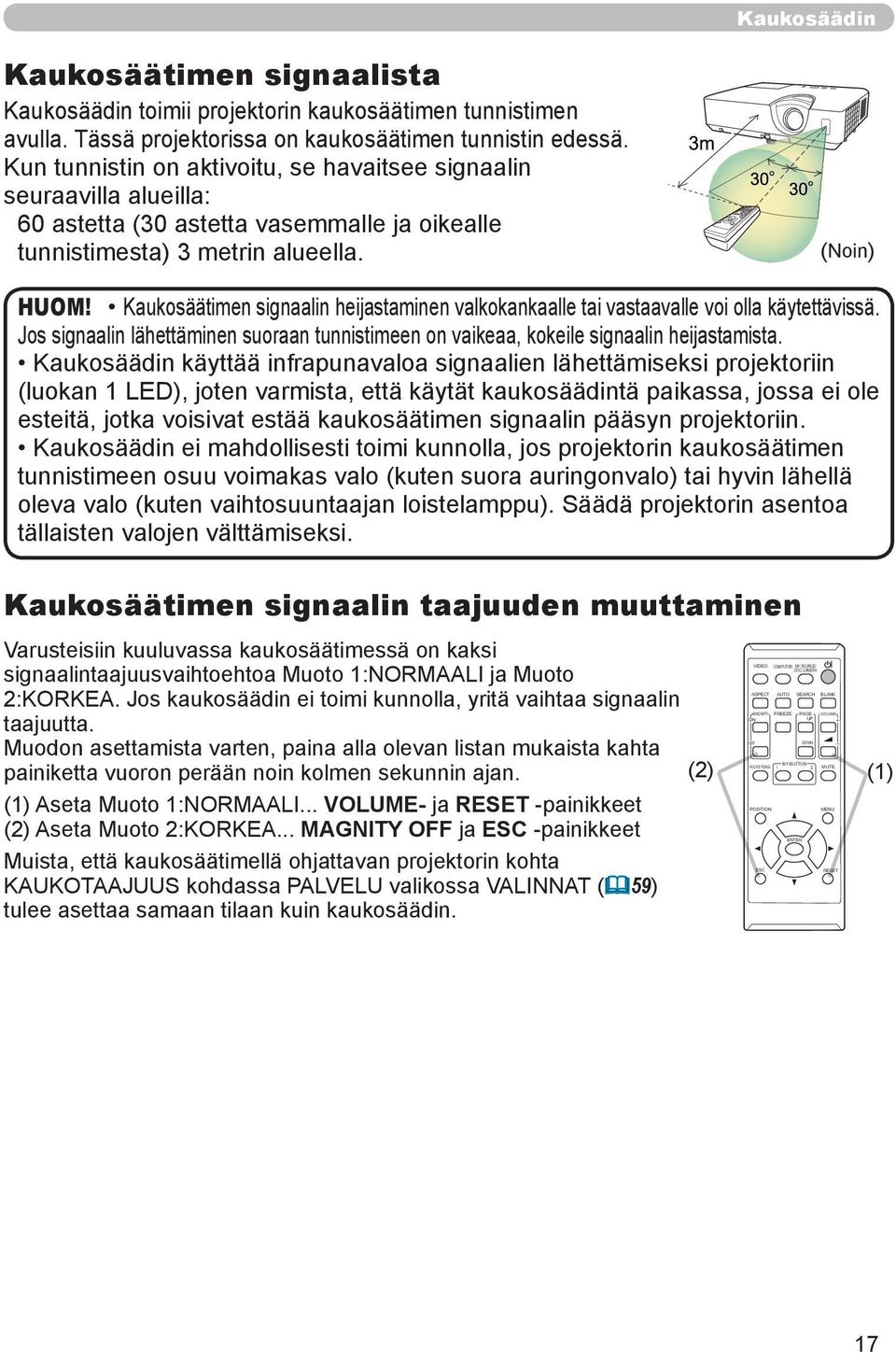

17 Kaukosäädin Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimen avulla. Tässä projektorissa on kaukosäätimen tunnistin edessä. Kun tunnistin on aktivoitu, se havaitsee signaalin seuraavilla alueilla: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. (Noin) HUOM! Kaukosäätimen signaalin heijastaminen valkokankaalle tai vastaavalle voi olla käytettävissä. Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi. Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä on kaksi signaalintaajuusvaihtoehtoa Muoto 1:NORMAALI ja Muoto 2:KORKEA. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muodon asettamista varten, paina alla olevan listan mukaista kahta painiketta vuoron perään noin kolmen sekunnin ajan. (1) Aseta Muoto 1:NORMAALI... VOLUME- ja RESET -painikkeet (2) Aseta Muoto 2:KORKEA... MAGNITY OFF ja ESC -painikkeet Muista, että kaukosäätimellä ohjattavan projektorin kohta KAUKOTAAJUUS kohdassa PALVELU valikossa VALINNAT (59) tulee asettaa samaan tilaan kuin kaukosäädin. (2) VIDEO KEYSTONE COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY ON OFF POSITION ESC FREEZE MY BUTTON ENTER PAGE UP DOWN VOLUME MUTE MENU RESET (1) 17

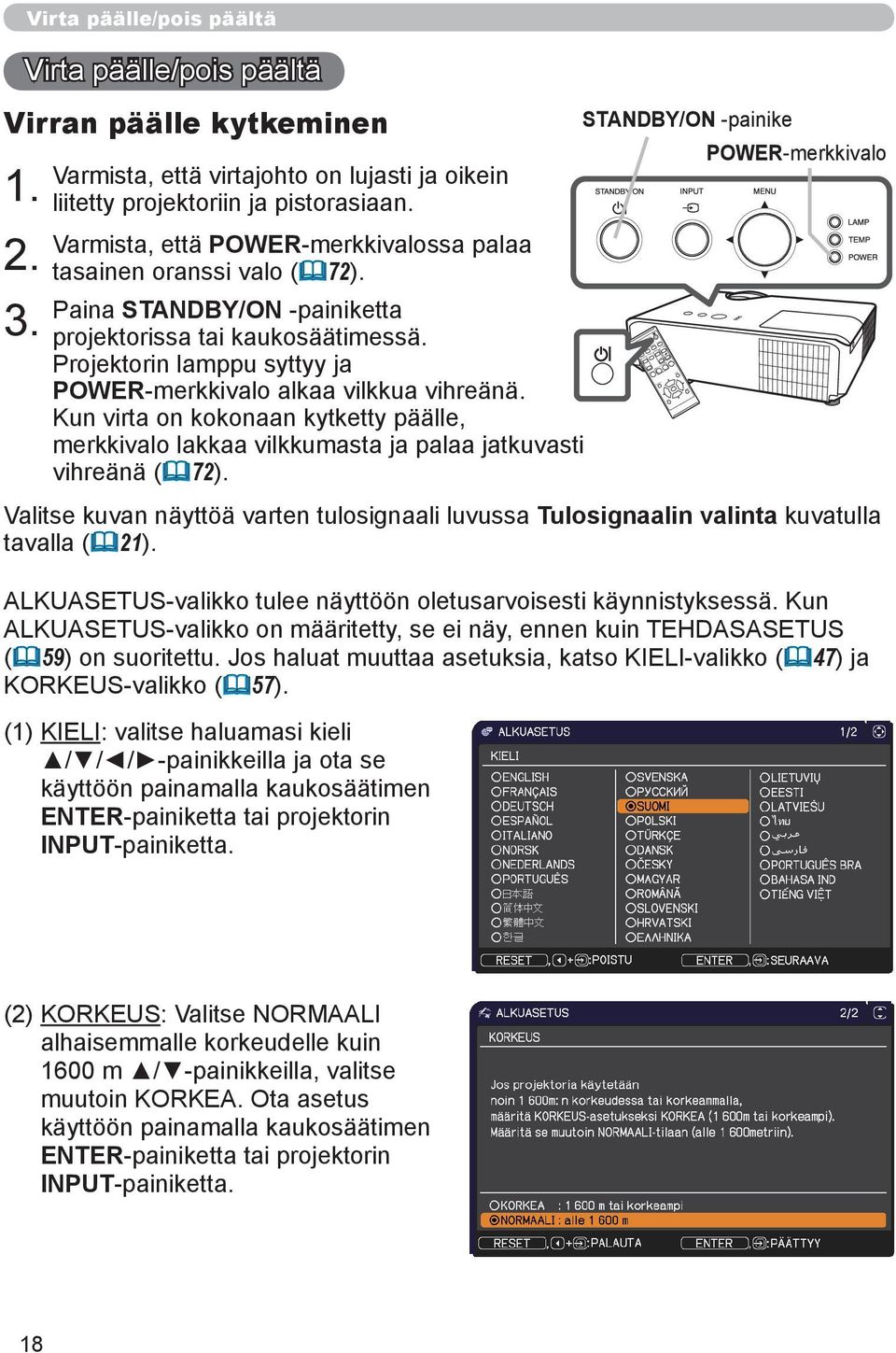

18 ON VIDEO KEYSTONE POSITION ESC AUTO OFF FREEZE DOWN ENTER UP VOLUME MUTE MENU + ー RESET Virta päälle/pois päältä Virran päälle kytkeminen Virta päälle/pois päältä Varmista, että virtajohto on lujasti ja oikein liitetty projektoriin ja pistorasiaan. Varmista, että POWER-merkkivalossa palaa tasainen oranssi valo (72). Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Projektorin lamppu syttyy ja POWER-merkkivalo alkaa vilkkua vihreänä. Kun virta on kokonaan kytketty päälle, merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti vihreänä (72). Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta kuvatulla tavalla (21). ALKUASETUS-valikko tulee näyttöön oletusarvoisesti käynnistyksessä. Kun ALKUASETUS-valikko on määritetty, se ei näy, ennen kuin TEHDASASETUS (59) on suoritettu. Jos haluat muuttaa asetuksia, katso KIELI-valikko (47) ja KORKEUS-valikko (57). (1) KIELI: valitse haluamasi kieli / / / -painikkeilla ja ota se käyttöön painamalla kaukosäätimen ENTER-painiketta tai projektorin INPUT-painiketta. STANDBY/ON -painike COMPUTER MY SOURCE/ DOC.CAMERA ASPECT SEARCH BLANK MAGNIFY PAGE MY BUTTON 1 2 POWER-merkkivalo (2) KORKEUS: Valitse NORMAALI alhaisemmalle korkeudelle kuin 1600 m / -painikkeilla, valitse muutoin KORKEA. Ota asetus käyttöön painamalla kaukosäätimen ENTER-painiketta tai projektorin INPUT-painiketta. 18

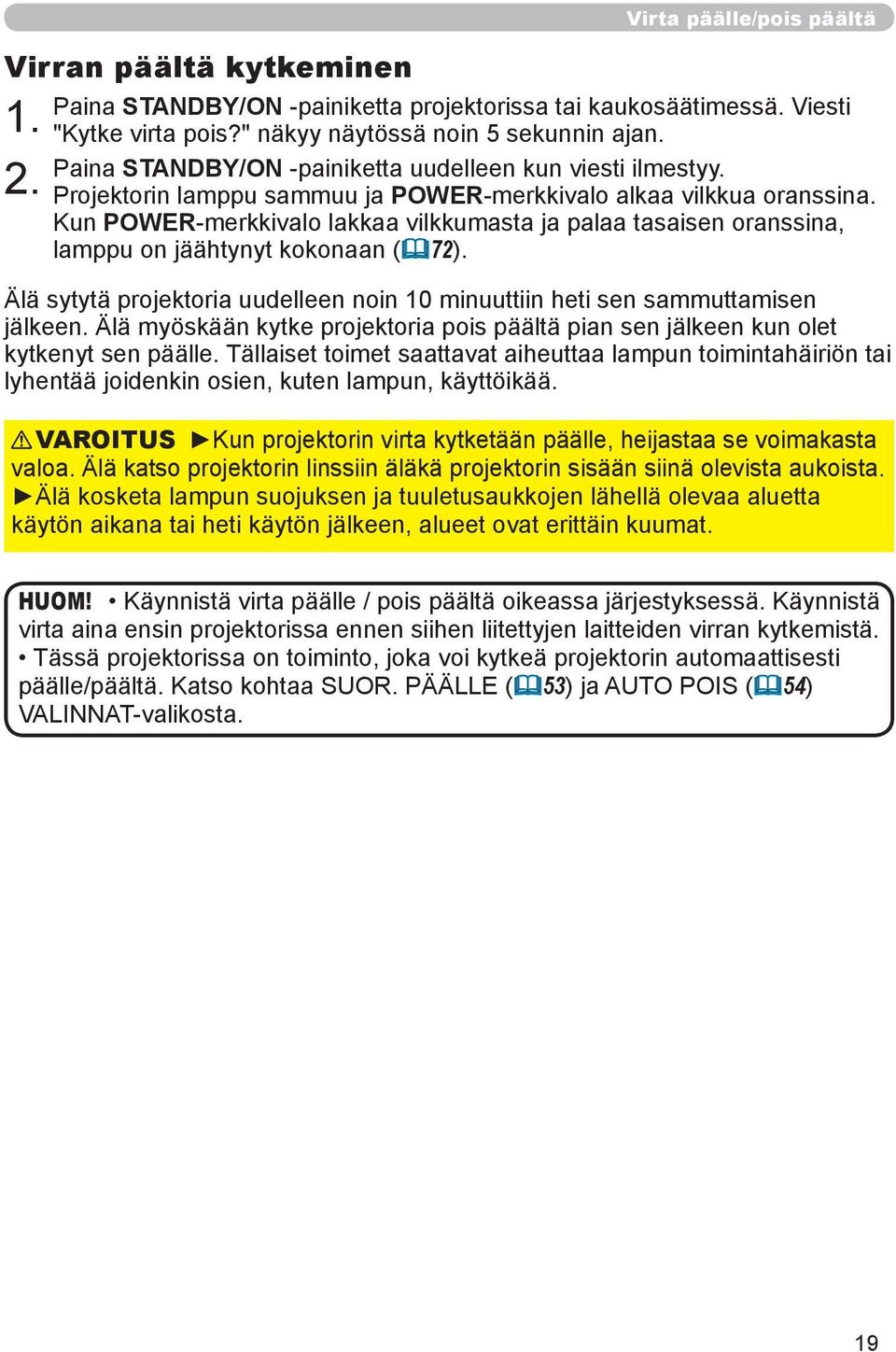

19 Virran päältä kytkeminen Virta päälle/pois päältä Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Viesti "Kytke virta pois?" näkyy näytössä noin 5 sekunnin ajan. Paina STANDBY/ON -painiketta uudelleen kun viesti ilmestyy. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. Kun POWER-merkkivalo lakkaa vilkkumasta ja palaa tasaisen oranssina, lamppu on jäähtynyt kokonaan (72). Älä sytytä projektoria uudelleen noin 10 minuuttiin heti sen sammuttamisen jälkeen. Älä myöskään kytke projektoria pois päältä pian sen jälkeen kun olet kytkenyt sen päälle. Tällaiset toimet saattavat aiheuttaa lampun toimintahäiriön tai lyhentää joidenkin osien, kuten lampun, käyttöikää. VAROITUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisään siinä olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM! Käynnistä virta päälle / pois päältä oikeassa järjestyksessä. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Tässä projektorissa on toiminto, joka voi kytkeä projektorin automaattisesti päälle/päältä. Katso kohtaa SUOR. PÄÄLLE (53) ja AUTO POIS (54) VALINNAT-valikosta. 19

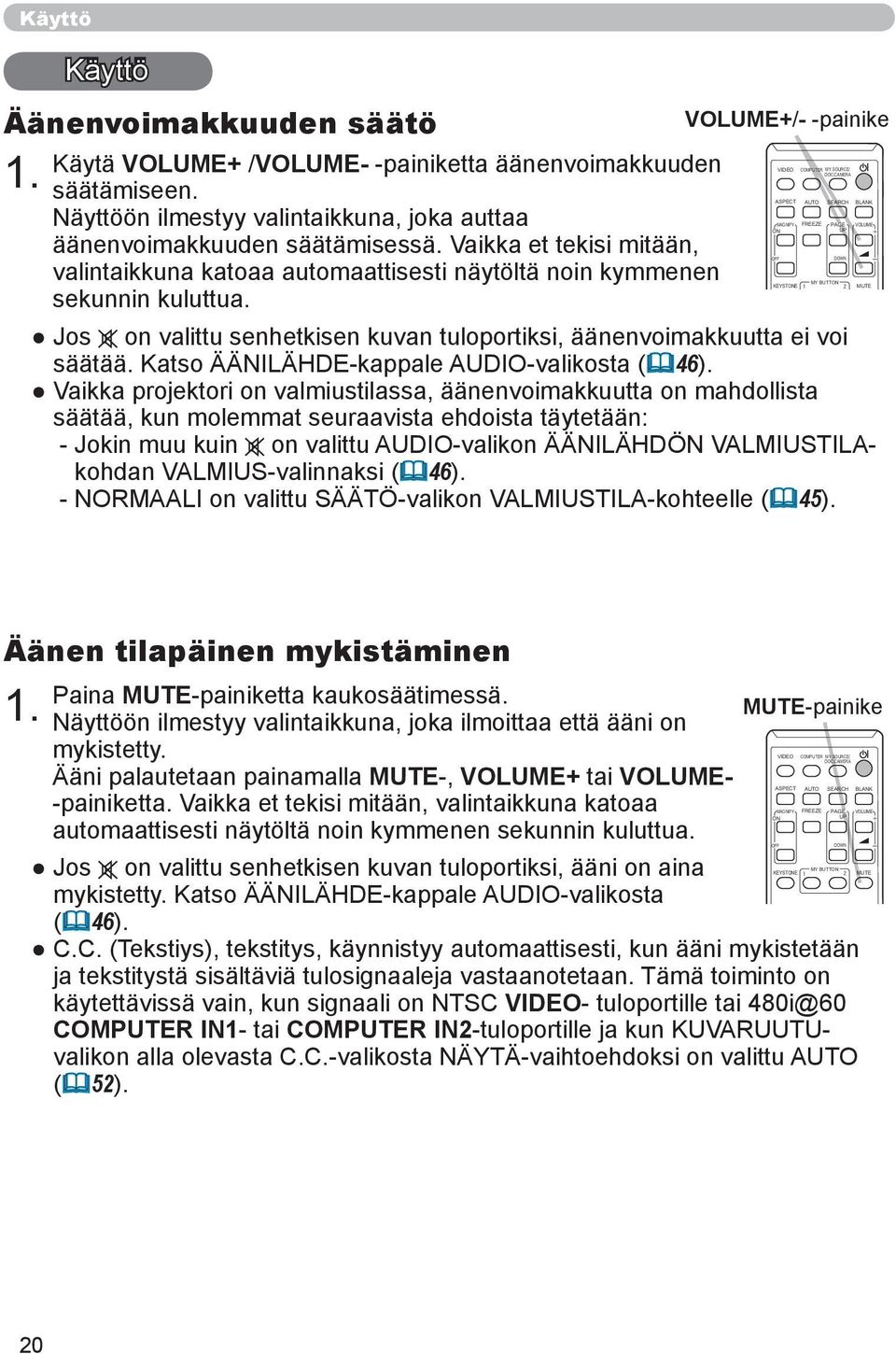

20 Käyttö Käyttö Äänenvoimakkuuden säätö VOLUME+/- -painike Käytä VOLUME+ /VOLUME- -painiketta äänenvoimakkuuden 1. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA säätämiseen. ASPECT AUTO SEARCH BLANK Näyttöön ilmestyy valintaikkuna, joka auttaa MAGNIFY FREEZE PAGE VOLUME ON UP äänenvoimakkuuden säätämisessä. Vaikka et tekisi mitään, OFF DOWN valintaikkuna katoaa automaattisesti näytöltä noin kymmenen MY BUTTON KEYSTONE MUTE sekunnin kuluttua. POSITION MENU Jos on valittu senhetkisen kuvan tuloportiksi, äänenvoimakkuutta ei voi säätää. Katso ÄÄNILÄHDE-kappale AUDIO-valikosta (46). ENTER Vaikka projektori on valmiustilassa, äänenvoimakkuutta on mahdollista ESC RESET säätää, kun molemmat seuraavista ehdoista täytetään: - Jokin muu kuin on valittu AUDIO-valikon ÄÄNILÄHDÖN VALMIUSTILAkohdan VALMIUS-valinnaksi (46). - NORMAALI on valittu SÄÄTÖ-valikon VALMIUSTILA-kohteelle (45). Äänen tilapäinen mykistäminen 1. Paina MUTE-painiketta kaukosäätimessä. MUTE-painike Näyttöön ilmestyy valintaikkuna, joka ilmoittaa että ääni on mykistetty. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA Ääni palautetaan painamalla MUTE-, VOLUME+ tai VOLUME- ASPECT AUTO SEARCH BLANK -painiketta. Vaikka et tekisi mitään, valintaikkuna katoaa MAGNIFY FREEZE PAGE VOLUME ON UP automaattisesti näytöltä noin kymmenen sekunnin kuluttua. OFF DOWN MY BUTTON Jos on valittu senhetkisen kuvan tuloportiksi, ääni on aina KEYSTONE MUTE mykistetty. Katso ÄÄNILÄHDE-kappale AUDIO-valikosta POSITION MENU (46). C.C. (Tekstiys), tekstitys, käynnistyy automaattisesti, kun ääni mykistetään ENTER ja tekstitystä sisältäviä tulosignaaleja vastaanotetaan. Tämä toiminto on ESC RESET käytettävissä vain, kun signaali on NTSC VIDEO- tuloportille tai 480i@60 COMPUTER IN1- tai COMPUTER IN2-tuloportille ja kun KUVARUUTUvalikon alla olevasta C.C.-valikosta NÄYTÄ-vaihtoehdoksi on valittu AUTO (52). 20

21 Käyttö Tulosignaalin valinta 1. Paina INPUT-painiketta projektorissa. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. INPUTpainike COMPUTER IN1 COMPUTER IN2 VIDEO HDMI Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNAT-valikosta (53), projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan. 1. Paina COMPUTER-painiketta kaukosäätimessä. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. COMPUTER IN1 COMPUTER IN2 COMPUTER-painike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME ON UP MY BUTTON KEYSTONE MUTE Kun PÄÄLLE on valittu VALINNAT-valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, POSITION MENU kunnes se löytää tulosignaalin (53). Jos COMPUTER-painiketta painetaan, ENTER kun VIDEO- tai HDMI-portti on valittu, projektori tarkistaa ensin COMPUTER IN1 -portin. ESC OFF DOWN RESET 1. Paina VIDEO-painiketta kaukosäätimessä. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. HDMI VIDEO VIDEO-painike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME ON UP OFF DOWN Kun PÄÄLLE on valittu VALINNAT-valikon AUTOM. POSITION HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin (53). Jos VIDEO-painiketta painetaan, kun ENTER COMPUTER IN 1- tai COMPUTER IN 2-portti on valittu, projektori tarkistaa ESC ensin HDMI-portin. KEYSTONE MY BUTTON MUTE MENU RESET 21

22 Käyttö Tulosignaalin valinta (jatkuu) 1. Paina kaukosäätimen MY SOURCE / DOC. CAMERApainiketta. Tulosignaali vaihtuu signaaliksi, jonka asetit OMA LÄHDE:ksi (57). Tätä toimintoa voidaan käyttää myös dokumenttikameralle. Valitse tuloportti, joka on liitetty dokumenttikameraan. MY SOURCE / DOC. CAMERApainike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME ON UP OFF DOWN Tulosignaalin etsintä 1. Paina SEARCH-painiketta kaukosäätimessä. Projektori alkaa tarkastaa tuloportteja alla esitetyssä järjestyksessä löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori palaa ennen tätä toimintoa valittuun tilaan. COMPUTER IN1 COMPUTER IN2 VIDEO HDMI KEYSTONE POSITION MY BUTTON COMPUTER ENTER MY SOURCE/ DOC.CAMERA MUTE SEARCH-painike MENU ASPECT ESC AUTO SEARCH BLANK RESET Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNAT-valikossa (53), ESC RESET projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan. VIDEO MAGNIFY ON OFF KEYSTONE POSITION FREEZE MY BUTTON ENTER PAGE UP DOWN VOLUME MUTE MENU 22

23 Käyttö Kuvasuhteen valinta 1. Paina ASPECT-painiketta kaukosäätimessä. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. Tietokonesignaalille NORMAALI 4:3 16:9 16:10 ASPECT-painike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME ON UP OFF DOWN MY BUTTON KEYSTONE MUTE On HDMI TM -signaali NORMAALI 4:3 16:9 16:10 14:9 POSITION ENTER MENU ESC RESET Videosignaalille tai component-videosignaalille 4:3 16:9 14:9 Kun signaalia ei ole 4:3 (kiinteä) ASPECT-painike ei toimi silloin, kun sopivaa signaalia ei ole syötetty. NORMAALI-muoto säilyttää alkuperäisen kuvasuhdeasetuksen. Näyttö muuttuu tummaksi lyhyeksi hetkeksi, kun vaihdetaan KUVASUHDE, mutta tämä ei ole virhetoiminto. 23

24 Käyttö Projektorin nostimen säätö <Etujalka> Etunostojalkaa kallistamalla on mahdollista nostaa projektorin etuosaa 12 asteen rajoissa niin, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Nostojalkaa voidaan säätää painamalla nostopainiketta. Pidä kiinni projektorista ja löysennä nostojalka 1. painamalla nostopainiketta. Vapauta nostopainike, jotta nostojalka lukkiutuu Nostojalkaa voidaan tarvittaessa hienosäätää kääntämällä sitä käsin. Pidä projektorista kiinni, kun käännät jalkaa. HUOMAUTUS Älä käsittele nostopainiketta pitämättä samalla kiinni projektorista, sillä projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 12 asteen verran nostonjalan avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. Takajalka Elevator button <Takajalka> Jos projektorin sijoituspaikan oikea ja vasen puoli ovat hieman epätasapainossa, aseta projektori vaakatasoon takanostojalkaa käyttämällä. Takanostojalkaan on asennettu välikappale kuljetuksen ajaksi, ja projektori on valmis käyttöä varten. Irrota välikappale tarvittaessa kääntääksesi nostojalkaa käsin tarkempia säätöjä varten. 12 Etujalka VAROITUS Pidä välikappale lasten ja lemmikkieläinten ulottumattomilla. Varo, ettei kukaan pääse nielemään välikappaletta. Jos esine joutuu nieluun, ota välittömästi yhteyttä lääkäriin ensiavun saamiseksi. HUOM! Kun jalka on säädetty, se voidaan asettaa takaisin kuljetustilaan välikappaleen avulla. On suositeltavaa, että säilytät välikappaleen ja käytät sitä uudelleen, kun vaihdat projektorin asetuspaikkaa. Zoomauksen ja tarkkuuden säätö 1. Säädä näytön koko ZOOM-rengasta ZOOM-rengas käyttämällä. FOCUS-rengas 2. Käytä FOCUS-rengasta kuvan tarkentamiseen. 24

25 1. Käyttö Automaattisen säätötoiminnan käyttäminen AUTO-painike Paina AUTO-painiketta kaukosäätimessä. 1. VIDEO COMPUTER MY SOURCE/ Tätä painiketta painamalla suoritetaan seuraavat toiminnot. DOC.CAMERA ASPECT AUTO SEARCH BLANK Tietokonesignaalille MAGNIFY FREEZE PAGE VOLUME ON UP Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti. OFF DOWN Varmista, että ohjelmistoikkuna on asetettu maksimikokoonsa ennen MY BUTTON KEYSTONE MUTE tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä tehdessäsi käytä kirkasta kuvaa. POSITION MENU Videosignaalille ENTER Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. ESC RESET Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO. kohtaan VIDEOFORM. valikossa LIITÄNNÄT (40). Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Component-videosignaalille Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Vaakavaihe säädetään automaattisesti. Tällä toiminnolla säädetyt kohteet voivat vaihdella silloin kun HIENO- VIDEO COMPUTER tai MY SOURCE/ DOC.CAMERA EI KÄYTÖSSÄ -toiminto on valittu AUTOM. SÄÄTÖ -kohdassa VALINNATvalikon PALVELU-valikossa (58). ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME ON UP DOWN Asennon säätö OFF MY BUTTON KEYSTONE MUTE Paina kaukosäätimen POSITION-painiketta kun mitään valikkoa ei ole esitetty. POSITION MENU POSITION-ilmoitus ilmestyy näyttöön. ENTER Käytä / / / -kohdistinpainikkeita kuvan asennon säätämiseen. ESC RESET Kun haluat palauttaa toimenpiteen alkutilaan, paina RESETpainiketta kaukosäätimessä säädön aikana. Toiminnon päättämiseksi paina POSITION-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. POSITION-painike Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Jos toimintoa käytetään videosignaaleille, tämän säädön ala riippuu NÄYTTÖ-valikon (37) asetuksesta YLI PYYH. Säätö ei ole mahdollista, kun YLI PYYH on säädetty lukemaan 10. Kun POSITION-painiketta painetaan valikon näkyessä ruudulla, esitetyn kuvan asento ei muutu, mutta valikon muuttuu. Tämä toiminto ei ole käytettävissä HDMI-portin signaalille. 2. Automaattinen säätötoiminto kestää n. 10 sekuntia. Huomioi myös, että se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan tietokonesignaalille, näytön reunassa saattaa näkyä musta reunus tietokoneen mallista riippuen. 25

26 1. Käyttö Keystone-vääristymien korjaaminen 2. Paina KEYSTONE-painiketta kaukosäätimessä. Näyttöön ilmestyy valintaikkuna, joka auttaa sinua vääristymän korjaamisessa. Käytä säädöissä / painikkeita. Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla KEYSTONE-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä noin kymmenen sekunnin kuluttua. KEYSTONE -painike ESC RESET Valikko tai valintaikkuna katoaa automaattisesti, ellet suorita mitään toimenpiteitä useaan sekuntiin. Kun painat KEYSTONE-painiketta uudelleen, toimenpide päättyy ja valikko tai valintaikkuna sulkeutuu. Tämän toiminnon säätölaajuus vaihtelee tulosignaalista riippuen. Joillakin tulosignaaleilla tämä toiminto ei ei toimi hyvin. Kun TAAKSE/KATTO tai ETEEN/KATTO on valittu SÄÄTÖ-valikon ASENNUSkohdassa, automaattinen pystysuuntainen trapetsikorjaustoiminto ei välttämättä toimi oikein, jos projektorin näyttö on kallistunut tai alaspäin kallellaan. Kun zoomaussäätö on asetettu TELE-asentoon (teletarkennus), tämä toiminto saattaa olla liian voimakas. Tätä toimintoa tulee käyttää, kun zoomaussäätö on asetettu laajakulmalle LEVEYS (laajakulmatarkennus) aina kun mahdollista. Jos projektori on asetettu lähes ±30 asteen tai suurempaan kallistuskulmaan, tämä toiminto ei ehkä toimi kunnolla. Näyttö muuttuu tummaksi lyhyeksi hetkeksi, kun vaihdetaan KEYSTONE, mutta tämä ei ole virhetoiminto. VIDEO KEYSTONE COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY ON OFF POSITION FREEZE MY BUTTON ENTER PAGE UP DOWN VOLUME MUTE MENU 26

27 Suurennustoiminnon käyttäminen Paina kaukosäätimen MAGNIFY ON -painiketta. Kuva näkyy suurennettuna ja näyttöön ilmestyy SUURENNUS-valintaikkuna. Kun MAGNIFY ON -painiketta painetaan ensimmäistä kertaa projektorin virran kytkemisen jälkeen, kuva suurennetaan 1,5-kertaiseksi. Valintaikkunan kolmiomerkit osoittavat suuntaa. Projektorin näytön suurennus muuttuu järjestyksessä aina, kun painat painiketta MAGNIFY. ESC Tietokonesignaalille tai HDMI TM (RGB) -signaalille 1,5 kertaa 2 kertaa 3 kertaa 4 kertaa 1 kerran Käyttö MAGNIFY ON/OFF -painike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY ON OFF KEYSTONE POSITION FREEZE MY BUTTON ENTER PAGE UP DOWN VOLUME MUTE MENU RESET Video-, komponenttivideo- tai HDMI TM (komponentti) -signaaleille 1,5 kertaa 2 kertaa 1 kerran Voit säätää suurennussuhdetta / -kohdistinpainikkeilla, kun suurennuslasin kuvake näkyy valintaikkunassa. Suurennussuhdetta säädetään vähän kerrallaan. Muutokset suurennussuhteessa ovat niin pieniä, että niitä saattaa olla vaikea huomata. Poistu suurennoksesta painamalla kaukosäätimen MAGNIFY OFF -painiketta. SUURENNUS-valintaikkuna sulkeutuu muutaman sekunnin kuluttua, jos mitään toimenpidettä ei suoriteta. Valintaikkuna avautuu uudestaan, jos MAGNIFY ON -painiketta painetaan sen jälkeen, kun valintaikkuna on sulkeutunut automaattisesti. Suurennustoiminto poistuu käytöstä automaattisesti, kun näyttösignaalia tai -tilaa vaihdetaan. Kun suurennos on käytössä, keystone-vääristymä saattaa vaihdella. Se palautetaan, kun suurennos poistetaan käytöstä. Kuvassa saattaa näkyä vaakasuuntaisia juovia, kun suurennos on käytössä. Tämä toiminto ei ole käytettävissä seuraavissa tapauksissa: - Alueen tukematon synkronointisignaali syötetään. - Ei tulosignaalia. 27

28 Käyttö Näytön pysäyttäminen tilapäisesti FREEZE-painike Paina FREEZE-painiketta kaukosäätimessä. 1. VIDEO COMPUTER MY SOURCE/ DOC.CAMERA "PYSÄYTYS" -ilmoitus ilmestyy näyttöön (vaikka ilmoitusta ASPECT AUTO SEARCH BLANK ei näy silloin, kun POIS on valittu kohtaan VIESTI valikossa MAGNIFY FREEZE PAGE VOLUME ON UP KUVARUUTU (49)), ja projektori siirtyy PYSÄYTYS-tilaan, OFF DOWN jolloin kuva pysähtyy. MY BUTTON KEYSTONE MUTE PYSÄYTYS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. POSITION MENU Projektori poistuu automaattisesti tilasta PYSÄYTYS, kun painetaan jotakin ENTER säätöpainiketta. ESC RESET Jos projektori jatkaa saman pysähtyneen kuvan heijastamista pidemmän ajan, LCD-paneeli saattaa palaa kiinni. Älä jätä projektoria PYSÄYTYS-tilaan liian pitkäksi aikaa. Kuvien laatu saattaa olla heikompi, kun tätä toimintoa käytetään, mutta se ei kuitenkaan ole toimintahäiriö. Valkokankaan tilapäinen tyhjentäminen 1. Paina BLANK-painiketta kaukosäätimessä. Tyhjä näyttö ilmestyy näkyviin tulosignaalin näytön sijasta. Katso kohtaa TYHJÄ valikosta KUVARUUTU (47). Tyhjästä näytöstä poistumista ja tulosignaalin näyttöön palaamista varten paina BLANK-painiketta uudelleen. Projektori poistuu automaattisesti tilasta TYHJÄ, kun painetaan jotakin säätöpainiketta. BLANK-painike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE VOLUME ON UP OFF DOWN MY BUTTON KEYSTONE MUTE POSITION MENU ENTER HUOMAUTUS Jos haluat näytön olevan tyhjä, kun projektorin lamppu palaa, käytä edellä kuvattua TYHJÄ-toimintoa. ESC RESET Muut toimenpiteet saattavat vioittaa projektoria. HUOM! Ääntä ei ole liitetty tyhjän näytön toimintoon. Jos on tarpeen, säädä ääni tai vaimennus ensin. Näyttääksesi TYHJÄ-näytön ja mykistääksesi äänen yhtäaikaisesti, käytä AV-MYKISTYS-toimintoa (57). 28

29 ON VIDEO ESC AUTO OFF FREEZE UP VOLUME DOWN ENTER MUTE MENU + ー RESET Valikkotoiminnon käyttö Käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT, TURVALLISUUS ja HELP. VAL.. HELP. VAL. koostuu usein käytetyistä toiminnoista ja muut valikot on luokiteltu kukin eri tarkoituksensa mukaan ja koottu LISÄVALIKKO. Kaikkia valikoita käytetään samalla tavalla. Silloin kun projektori näyttää mitä tahansa valikkoa, projektorin MENU-painike toimii kohdistinpainikkeena. Seuraavassa on kuvattu valikkojen peruskäyttö. POSITION-painike ENTER-painike ESC-painike POSITION ESC ENTER MENU RESET MENU-painike (Kohdistinpainikkeet) Cursor buttons COMPUTER MY SOURCE/ DOC.CAMERA ASPECT SEARCH BLANK MAGNIFY PAGE KEYSTONE MY BUTTON 1 2 POSITION RESET-painike 1. Avaa VALIKKO painamalla MENU-painiketta. Viimeksi käytetty VALIKKO (HELP. VAL. tai LISÄVALIKKO) tulee näkyviin. HELP. VAL. -valikolla on etuasema ja se näytetään virran kytkemisen jälkeen. HELP. VAL. -valikossa 2. (1) Käytä / kohdistinpainikkeita säädettävän kohdan valitsemiseksi. Jos haluat vaihtaa LISÄVALIKKO, valitse "LISÄVALIKKO". (2) Käytä / kohdistinpainikkeita valitun kohdan säätämiseen. LISÄVALIKKO -valikossa (1) Käytä / kohdistinpainikkeita valikon valitsemiseen. Jos haluat siirtyä HELP. VAL. -valikkoon, valitse HELP. VAL.. Valikkokohteet näkyvät oikealla. (2) Siirrä kohdistin oikealle painamalla -kohdistinpainiketta tai ENTER-painiketta. Valitse sitten haluamasi kohta painamalla / -kohdistinpainikkeita ja siirry eteenpäin painamalla -kohdistinpainiketta tai ENTER-painiketta. Valitun kohteen käyttövalikko tai valintaikkuna tulee näyttöön. (3) Käytä painikkeita OSD-näytön opastamalla tavalla. 29

30 Käyttö Valikkotoiminnon käyttö (jatkuu) 3. Sulje valikko painamalla MENU-painiketta uudelleen tai valitse POISTU ja paina -kohdistinpainiketta tai ENTER-painiketta. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä 30 sekunnin kuluttua. Jos haluat vaihtaa valikkoasemaa, käytä kohdistinpainikkeita POSITIONpainikkeen painamisen jälkeen. Joitakin toimintoja ei voida suorittaa tietyn tuloportin ollessa valittuna, tai tietyntyyppisen tulosignaalin näkyessä. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESET-painiketta kaukosäätimessä säädön aikana. Huomaa, että tiettyjä kohtia (esim. KIELI, ÄÄNI) ei voida palauttaa alkutilaan. Kun haluat palata edelliseen näyttöön LISÄVALIKKO, paina -kohdistinpainiketta tai ESC-painiketta kaukosäätimestä. Ruutunäytön merkinnät Seuraavassa on selitetty ruutunäyttömerkintöjen termit. Merkintä POISTU PALAUTA PERUUTA tai EI OK tai KYLLÄ Tarkoitus Kun valitset tämän, ruutunäyttö sulkeutuu. Näin tapahtuu myös, kun painat MENU-painiketta. Palaa edelliseen valikkoon valitsemalla tämän. Kun valitset tämän, nykyisen valikon toiminto peruutetaan ja edellinen valikko avautuu. Kun valitset tämän, valittu toiminto suoritetaan tai seuraava valikko avautuu. 30

31 HELP. VAL. HELP. VAL. Valikossa HELP. VAL: voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse toiminto käyttämällä / kohdistinpainikkeita. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta KUVASUHDE KEYSTONE Kuvaus Muuta kuvasuhdetta / painikkeilla. Katso kohta KUVASUHDE Valikosta NÄYTTÖ (36). Vertikaalinen Keystone-vääristymän korjaus suoritetaan / painikkeita käyttämällä. Katso kohta KEYSTONE Valikosta SÄÄTÖ (43). Muuta kuvatyypin tilaa / painikkeilla. Kuvatyyppitilat ovat GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva kuvatyypin tila. NORMAALI ó ELOKUVA ó DYNAAMINEN ó TAUL (MUST) VALOKUVA ó PÄIVÄSAIKA ó VALK. TAULU ó TAUL (VIHR) KUVAMUOTO GAMMA VÄRI LÄMP NORMAALI 1 OLETUS 2 KESKI ELOKUVA 2 OLETUS 3 MATALA DYNAAMINEN 3 OLETUS 1 KORKEA TAUL (MUST) 4 OLETUS 4 SUURI KIRK-1 TAUL (VIHR) 4 OLETUS 5 SUURI KIRK-2 VALK. TAULU 5 OLETUS 2 KESKI PÄIVÄSAIKA 6 OLETUS 6 SUURI KIRK-3 VALOKUVA 7 OLETUS 7 SUURI KIRK-4 Kun GAMMA ja VÄRI LÄMP. yhdistelmä on erilainen ylläesitettyihin ennalta asetettuihin verrattuna, KUVAMUOTO-valikon näytössä näkyy OMA. Katso kohdat GAMMA ja VÄRI LÄMP. (33, 34) Valikossa KUVA. Raitoja tai muita häiriöitä saattaa näkyä näytössä, kun tätä toimintoa käytetään. Se ei kuitenkaan ole toimintahäiriö. 31

32 HELP. VAL. Kohta ECO-TILA ASENNUS PALAUTA SUODATIN IKÄ KIELI LISÄVALIKKO POISTU Kuvaus / -painikkeen painaminen kytkee ECO-TILA -asetuksen. Katso kohta ECO-TILA Valikosta SÄÄTÖ (44). -painikkeen painaminen tuo näyttöön ASENNUS-valintaikkunan. Katso SÄÄTÖ-valikon ASENNUS-kohta (44). Tämän toiminnon käyttäminen palauttaa kaikki valikon HELP. VAL. kohdat alkutilaan, lukuunottamatta SUODATIN IKÄ- ja KIELI -valintoja. Vahvista toiminto valintaikkunasta. Kun OK valitaan painikkeella, nollaus suoritetaan. Ilmansuodattimen käyttöaika näkyy valikossa. Tätä toimintoa käyttämällä nollautuu suodattimen käyttöikä, jolla lasketaan ilmansuodattimen käyttöaikaa. Vahvista toiminto valintaikkunasta. Kun OK valitaan painikkeella, nollaus suoritetaan. Katso kohta SUODATIN IKÄ Valikossa VALINNAT (55). Näytön kielen voi muuttaa / painikkeita käyttämällä. Katso kohta KIELI Valikosta KUVARUUTU (47). Paina tai ENTER-painiketta käyttääksesi valikkoja KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT tai TURVALLISUUS. Sulje ruutunäyttövalikko painamalla tai ENTER. 32

33 KUVA-valikko KUVA-valikko KUVA-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse toiminto / kohdistinpainikkeita käyttämällä, ja paina sitten kohdistinpainiketta tai ENTER-painiketta suorittaaksesi halutun toiminnon. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta KIRKKAUS KONTRASTI GAMMA Kuvaus Säädä kirkkautta / painikkeilla. Tumma ó Vaalea Säädä kontrastia / painikkeilla. Heikko ó Voimakas Muuta gamma-muotoa / painikkeilla. Kohdan OMA säätö Kun valitaan tila, jonka nimessä on sana OMA ja painetaan sitten tai ENTER-painikkeita, näkyviin tulee valintaikkuna, jonka avulla halutun toiminnon säätö voidaan suorittaa. Tämä toiminto on hyödyllinen silloin kun haluat vaihtaa tiettyjen värisävyjen kirkkautta. Valitse kohta / painikkeilla ja säädä haluamasi taso / painikkeilla. ENTER-painiketta painamalla voit valita näyttöön testikuvan, josta voit tarkistaa tehtyjen säätöjen vaikutuksen. Joka kerran kun painat ENTER-painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota ð 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko. Kahdeksan taajuuskorjauksen säätöpalkkia vastaavat kahdeksaa testikuvion sävytasoa (9 asteen harmaa asteikko), lukuunottamatta vasemmassa reunassa olevaa tumminta sävyä. Jos haluat säätää testikuvan toista sävyä vasemmalta laskettuna, käytä taajuuskorjauksen säätöpalkkia "1". Testikuvion vasemmassa reunassa olevaa tumminta sävyä ei voida säätää millään taajuuskorjauksen säätöpalkeista. Raitoja tai muita häiriöitä saattaa näkyä näytössä, kun tätä toimintoa käytetään. Se ei kuitenkaan ole toimintahäiriö. 33

34 KUVA-valikko Kohta VÄRI LÄMP. VÄRI VÄRISAVY Kuvaus Muuta värilämpötilaa / painikkeilla. Kohdan OMA säätö Kun valitaan tila, jonka nimeen sisältyy sana OMA, ja painetaan sitten tai ENTER-painikkeita, näkyviin tulee valintaikkuna, jonka avulla voidaan säätää valitun tilan TASOITUS- ja VAHVISTUS -asetukset. TASOITUS-säädöt muuttavat testikuvan kaikkien sävyjen värin voimakkuutta. VAHVISTUS-säädöt vaikuttavat pääasiassa testikuvioin kirkkaimpien sävyjen värin voimakkuuteen. Valitse kohta / painikkeilla ja säädä sitten taso / painikkeilla. Voit valita näyttöön testikuvan ja tarkistaa säätöjen vaikutuksen painamalla ENTER-painiketta. Joka kerran kun painat ENTER-painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota ð 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko Raitoja tai muita häiriöitä saattaa näkyä näytössä, kun tätä toimintoa käytetään. Se ei kuitenkaan ole toimintahäiriö. Säädä koko värin voimakkuutta / painikkeilla. Heikko ó Voimakas Tämän kohteen voi valita vain videosignaalille ja componentvideosignaalille. Kun tulosignaali on HDMI TM -signaali, tämä kohde voidaan valita, jos joko (1) tai (2) toteutuu. (1) HDMI-FORM.-kohteen asetus LIITÄNNÄT-valikossa on VIDEO. (2) HDMI-FORM.-kohteen asetus LIITÄNNÄT-valikossa on AUTO, ja projektori tunnistaa vastaanottavansa videosignaalia. Säädä värisävyä / painikkeilla. Punertava ó Vihertävä Tämän kohteen voi valita vain videosignaalille ja componentvideosignaalille. Kun tulosignaali on HDMI TM -signaali, tämä kohde voidaan valita, jos joko (1) tai (2) toteutuu. (1) HDMI-FORM.-kohteen asetus LIITÄNNÄT-valikossa on VIDEO. (2) HDMI-FORM.-kohteen asetus LIITÄNNÄT-valikossa on AUTO, ja projektori tunnistaa vastaanottavansa videosignaalia. 34
