Nokeval. Pikaohje. Malli 2072 Sarjaviestille RS232 / RS485. No v2.0
|
|
- Jari Lattu
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 No 00 v.0 Nokeval Pikaohje Malli 07 Sarjaviestille RS / RS8

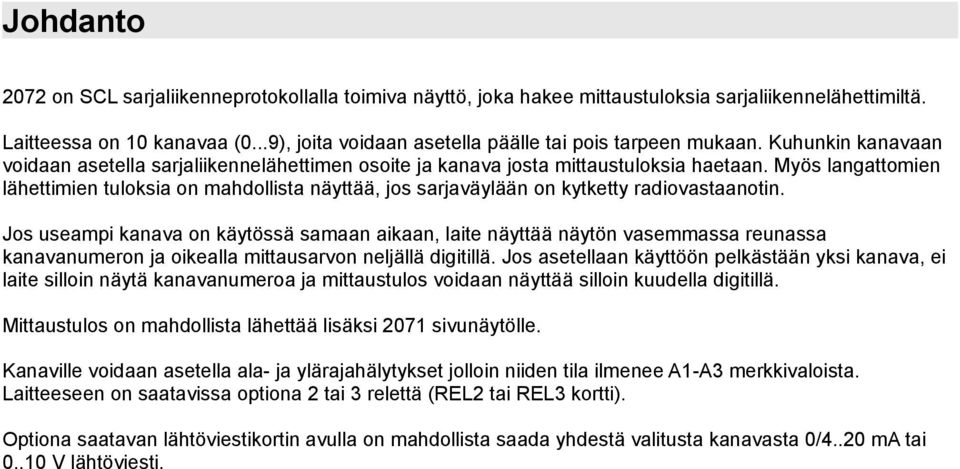

2 Johdanto 07 on SCL sarjaliikenneprotokollalla toimiva näyttö, joka hakee mittaustuloksia sarjaliikennelähettimiltä. Laitteessa on 0 kanavaa (0...9), joita voidaan asetella päälle tai pois tarpeen mukaan. Kuhunkin kanavaan voidaan asetella sarjaliikennelähettimen osoite ja kanava josta mittaustuloksia haetaan. Myös langattomien lähettimien tuloksia on mahdollista näyttää, jos sarjaväylään on kytketty radiovastaanotin. Jos useampi kanava on käytössä samaan aikaan, laite näyttää näytön vasemmassa reunassa kanavanumeron ja oikealla mittausarvon neljällä digitillä. Jos asetellaan käyttöön pelkästään yksi kanava, ei laite silloin näytä kanavanumeroa ja mittaustulos voidaan näyttää silloin kuudella digitillä. Mittaustulos on mahdollista lähettää lisäksi 07 sivunäytölle. Kanaville voidaan asetella ala- ja ylärajahälytykset jolloin niiden tila ilmenee A-A merkkivaloista. Laitteeseen on saatavissa optiona tai relettä (REL tai REL kortti). Optiona saatavan lähtöviestikortin avulla on mahdollista saada yhdestä valitusta kanavasta 0/..0 ma tai 0..0 V lähtöviesti.

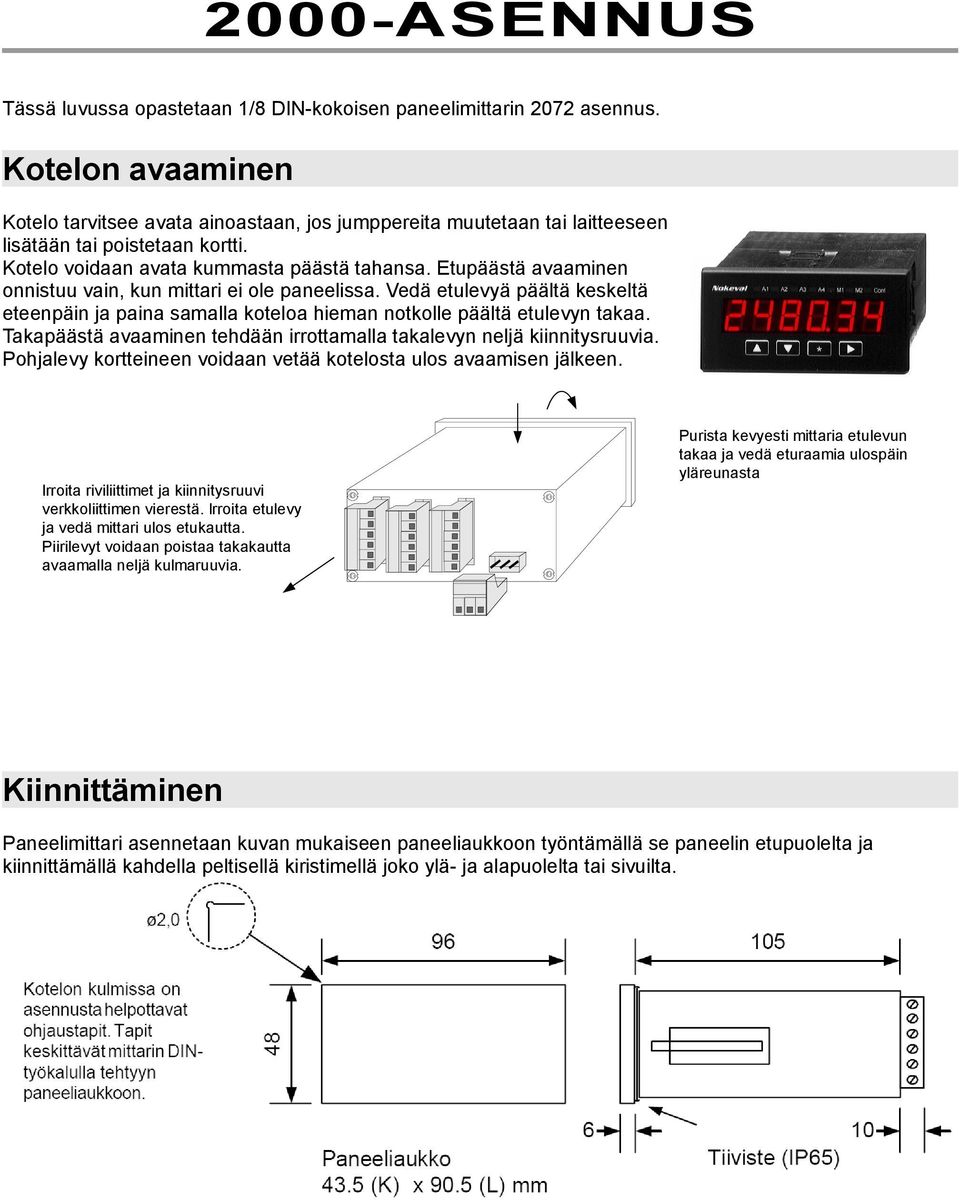

3 000-ASENNUS Tässä luvussa opastetaan /8 DIN-kokoisen paneelimittarin 07 asennus. Kotelon avaaminen Kotelo tarvitsee avata ainoastaan, jos jumppereita muutetaan tai laitteeseen lisätään tai poistetaan kortti. Kotelo voidaan avata kummasta päästä tahansa. Etupäästä avaaminen onnistuu vain, kun mittari ei ole paneelissa. Vedä etulevyä päältä keskeltä eteenpäin ja paina samalla koteloa hieman notkolle päältä etulevyn takaa. Takapäästä avaaminen tehdään irrottamalla takalevyn neljä kiinnitysruuvia. Pohjalevy kortteineen voidaan vetää kotelosta ulos avaamisen jälkeen. Irroita riviliittimet ja kiinnitysruuvi verkkoliittimen vierestä. Irroita etulevy ja vedä mittari ulos etukautta. Piirilevyt voidaan poistaa takakautta avaamalla neljä kulmaruuvia. Purista kevyesti mittaria etulevun takaa ja vedä eturaamia ulospäin yläreunasta Kiinnittäminen Paneelimittari asennetaan kuvan mukaiseen paneeliaukkoon työntämällä se paneelin etupuolelta ja kiinnittämällä kahdella peltisellä kiristimellä joko ylä- ja alapuolelta tai sivuilta.

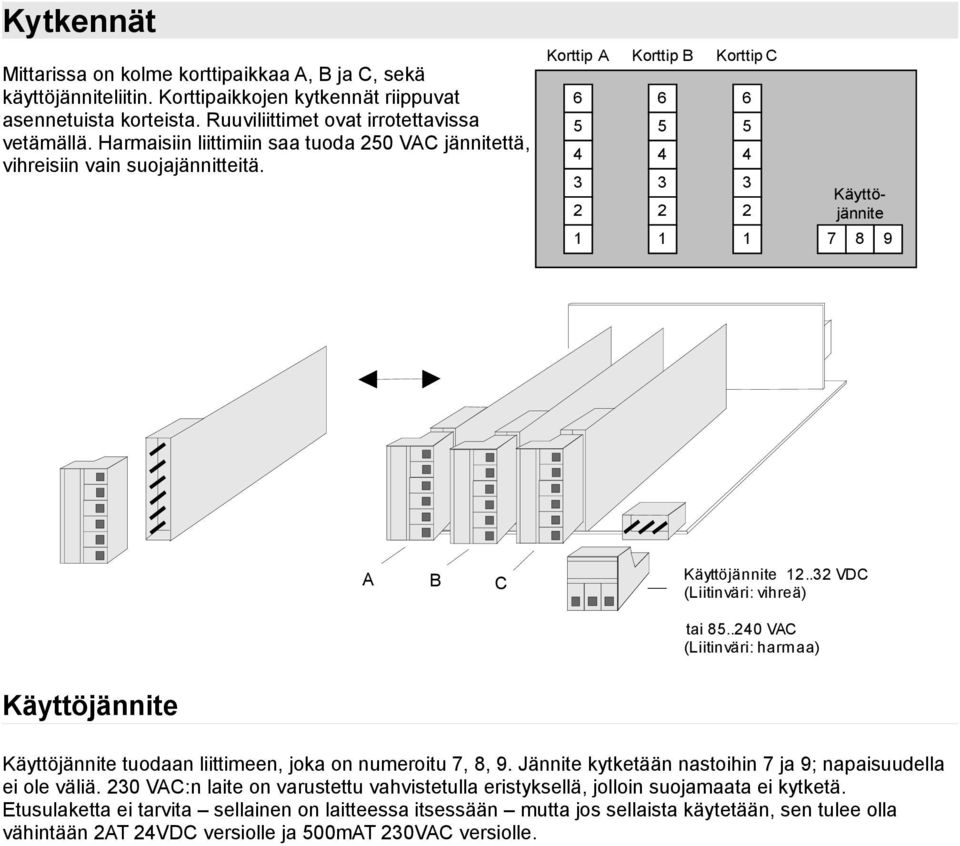

4 Kytkennät Mittarissa on kolme korttipaikkaa A, B ja C, sekä käyttöjänniteliitin. Korttipaikkojen kytkennät riippuvat asennetuista korteista. Ruuviliittimet ovat irrotettavissa vetämällä. Harmaisiin liittimiin saa tuoda 0 VAC jännitettä, vihreisiin vain suojajännitteitä. Korttip A Korttip B Korttip C Käyttöjännite A B C Käyttöjännite.. VDC (Liitinväri: vihreä) tai 8..0 VAC (Liitinväri: harmaa) Käyttöjännite Käyttöjännite tuodaan liittimeen, joka on numeroitu 7, 8, 9. Jännite kytketään nastoihin 7 ja 9; napaisuudella ei ole väliä. 0 VAC:n laite on varustettu vahvistetulla eristyksellä, jolloin suojamaata ei kytketä. Etusulaketta ei tarvita sellainen on laitteessa itsessään mutta jos sellaista käytetään, sen tulee olla vähintään AT VDC versiolle ja 00mAT 0VAC versiolle.
5 SARJAVIESTI Jumpperit 000-RS v.0 Tehdas asetus 000-RS v.0 Tehdas asetus Fail-safe OFF Terminointi OFF RS8 väylän muut laitteet ja RS Fail-safe OFF Terminointi OFF RS8 väylän muut laitteet ja RS Fail-safe ON Terminointi ON Terminointivastuksen asettelu RS8 väylän viimeisessä laitteessa Fail-safe ON Terminointi ON Terminointivastuksen asettelu RS8 väylän viimeisessä laitteessa Sarjaviestikortti toimii useimmiten oletusjumppereillaan. Mutta jos RS-8-väylä on pitkä (>0 m), väylän viimeinen laite pitäisi terminoida. Kytkennät Jos väylällä ei ole muita laitteita, jotka antaisivat ns fail-safen eli pienen jännitteen linjojen väliin lepotilassa, tämä laite voidaan asetella tekemään sekin. Sarjaviestikorttiin voidaan kytkeä RS-- tai RS-8- väylä, mutta ei molempia yhtaikaa. Sarjaviestikortti voidaan asentaa korttipaikkoihin B ja C, enintään yksi kortti laitteessa. D+ D0- Com TxD Com RxD RS-8 RS- RS-8-väylä muodostuu kahdesta datalinjasta sekä maajohdosta. Kaapelissa datalinjojen tulisi muodostaa kierretty pari. Levossa positiivisemmasta datalinjasta (nasta ) käytetään yleisesti nimiä +, D, A tai B. Vastaavasti levossa negatiivisesta (nasta ) nimiä -, D0, B tai A. Maajohto kytketään nastaan. Kaapelin suojavaippa tulisi maadoittaa yhdestä pisteestä. RS-8 RS- D+ A D0- B TxD Com RxD Tuloviestit Lähtöviesti + V Maa (-) + ma Korttipaikka A Korttipaikka B Korttipaikka C * 0.0 * 0.0 * A B A B A B

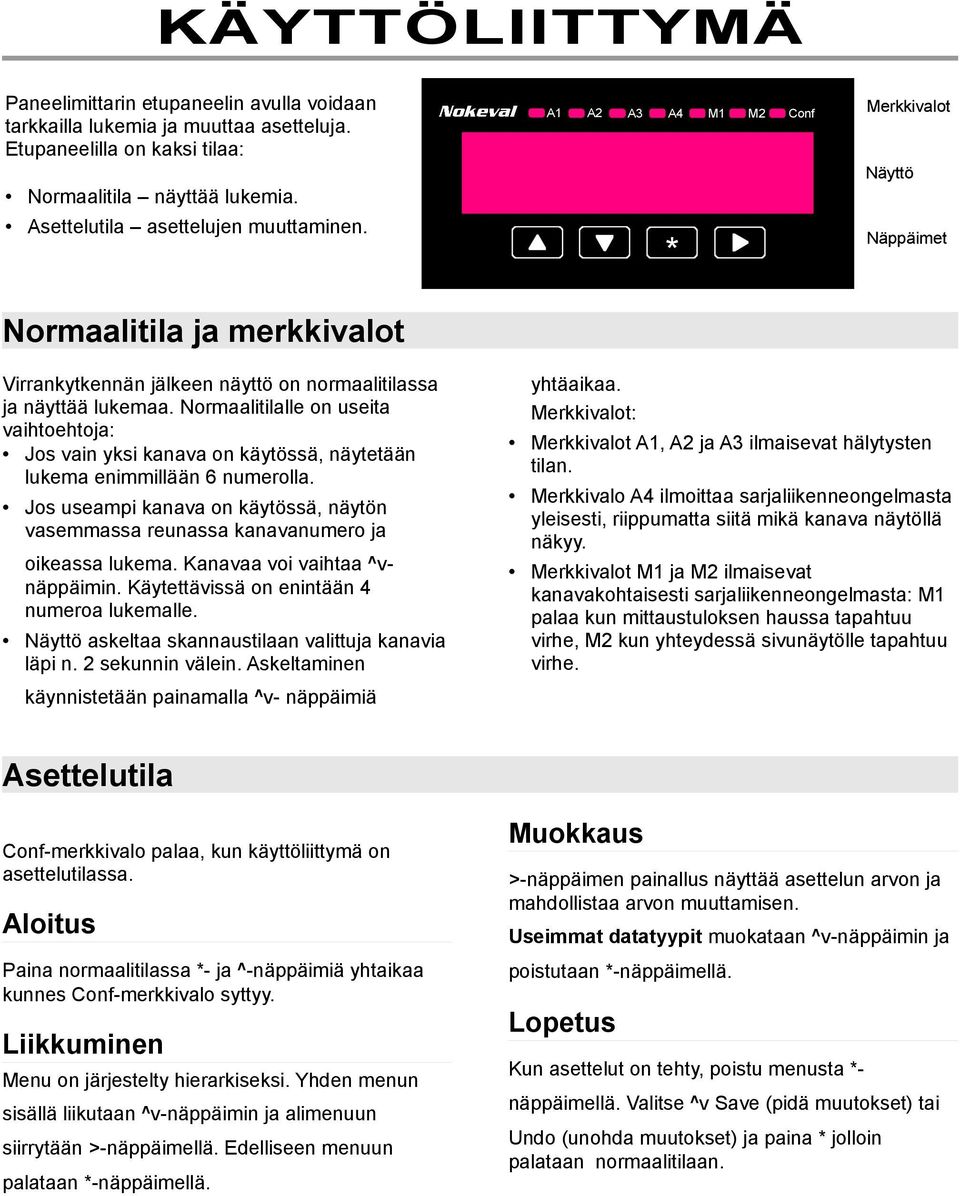

6 KÄYTTÖLIITTYMÄ Paneelimittarin etupaneelin avulla voidaan tarkkailla lukemia ja muuttaa asetteluja. Etupaneelilla on kaksi tilaa: Normaalitila näyttää lukemia. Asettelutila asettelujen muuttaminen. A A A A M M Conf Merkkivalot * Näyttö Näppäimet Normaalitila ja merkkivalot Virrankytkennän jälkeen näyttö on normaalitilassa ja näyttää lukemaa. Normaalitilalle on useita vaihtoehtoja: Jos vain yksi kanava on käytössä, näytetään lukema enimmillään numerolla. Jos useampi kanava on käytössä, näytön vasemmassa reunassa kanavanumero ja oikeassa lukema. Kanavaa voi vaihtaa ^vnäppäimin. Käytettävissä on enintään numeroa lukemalle. Näyttö askeltaa skannaustilaan valittuja kanavia läpi n. sekunnin välein. Askeltaminen käynnistetään painamalla ^v- näppäimiä yhtäaikaa. Merkkivalot: Merkkivalot A, A ja A ilmaisevat hälytysten tilan. Merkkivalo A ilmoittaa sarjaliikenneongelmasta yleisesti, riippumatta siitä mikä kanava näytöllä näkyy. Merkkivalot M ja M ilmaisevat kanavakohtaisesti sarjaliikenneongelmasta: M palaa kun mittaustuloksen haussa tapahtuu virhe, M kun yhteydessä sivunäytölle tapahtuu virhe. Asettelutila Conf-merkkivalo palaa, kun käyttöliittymä on asettelutilassa. Aloitus Paina normaalitilassa *- ja ^-näppäimiä yhtaikaa kunnes Conf-merkkivalo syttyy. Liikkuminen Menu on järjestelty hierarkiseksi. Yhden menun sisällä liikutaan ^v-näppäimin ja alimenuun siirrytään >-näppäimellä. Edelliseen menuun palataan *-näppäimellä. Muokkaus >-näppäimen painallus näyttää asettelun arvon ja mahdollistaa arvon muuttamisen. Useimmat datatyypit muokataan ^v-näppäimin ja poistutaan *-näppäimellä. Lopetus Kun asettelut on tehty, poistu menusta *- näppäimellä. Valitse ^v Save (pidä muutokset) tai Undo (unohda muutokset) ja paina * jolloin palataan normaalitilaan.

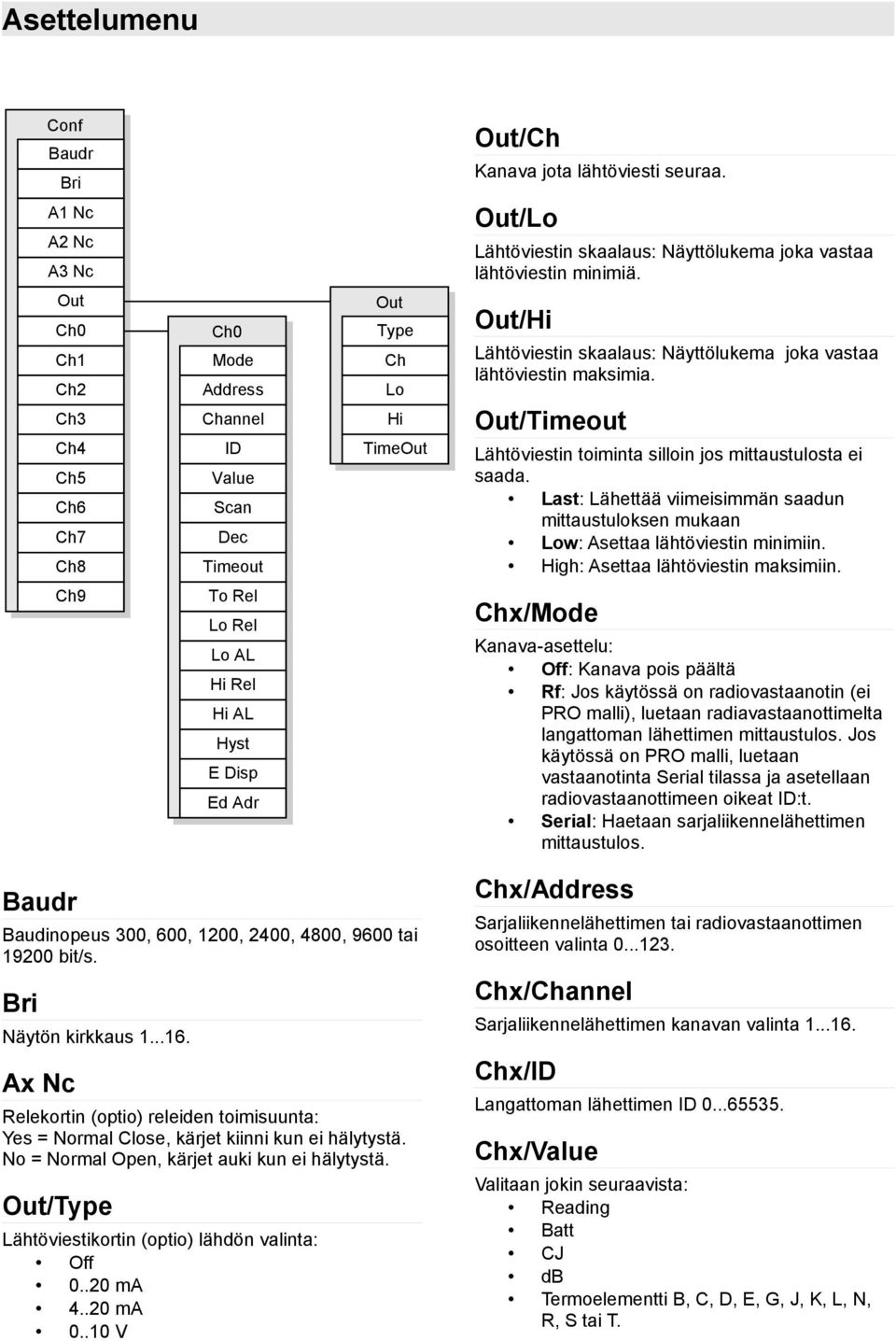

7 Asettelumenu Conf Baudr Bri Out/Ch Kanava jota lähtöviesti seuraa. A Nc A Nc A Nc Out/Lo Lähtöviestin skaalaus: Näyttölukema joka vastaa lähtöviestin minimiä. Out Ch0 Ch Ch Ch Ch Ch Ch Ch7 Ch8 Ch0 Mode Address Channel ID Value Scan Dec Timeout Out Type Ch Lo Hi TimeOut Out/Hi Lähtöviestin skaalaus: Näyttölukema joka vastaa lähtöviestin maksimia. Out/Timeout Lähtöviestin toiminta silloin jos mittaustulosta ei saada. Last: Lähettää viimeisimmän saadun mittaustuloksen mukaan Low: Asettaa lähtöviestin minimiin. High: Asettaa lähtöviestin maksimiin. Ch9 To Rel Lo Rel Lo AL Hi Rel Hi AL Hyst E Disp Ed Adr Chx/Mode Kanava-asettelu: Off: Kanava pois päältä Rf: Jos käytössä on radiovastaanotin (ei PRO malli), luetaan radiavastaanottimelta langattoman lähettimen mittaustulos. Jos käytössä on PRO malli, luetaan vastaanotinta Serial tilassa ja asetellaan radiovastaanottimeen oikeat ID:t. Serial: Haetaan sarjaliikennelähettimen mittaustulos. Baudr Baudinopeus 00, 00, 00, 00, 800, 900 tai 900 bit/s. Bri Näytön kirkkaus... Ax Nc Relekortin (optio) releiden toimisuunta: Yes = Normal Close, kärjet kiinni kun ei hälytystä. No = Normal Open, kärjet auki kun ei hälytystä. Out/Type Lähtöviestikortin (optio) lähdön valinta: Off 0..0 ma..0 ma 0..0 V Chx/Address Sarjaliikennelähettimen tai radiovastaanottimen osoitteen valinta 0... Chx/Channel Sarjaliikennelähettimen kanavan valinta... Chx/ID Langattoman lähettimen ID 0... Chx/Value Valitaan jokin seuraavista: Reading Batt CJ db Termoelementti B, C, D, E, G, J, K, L, N, R, S tai T.

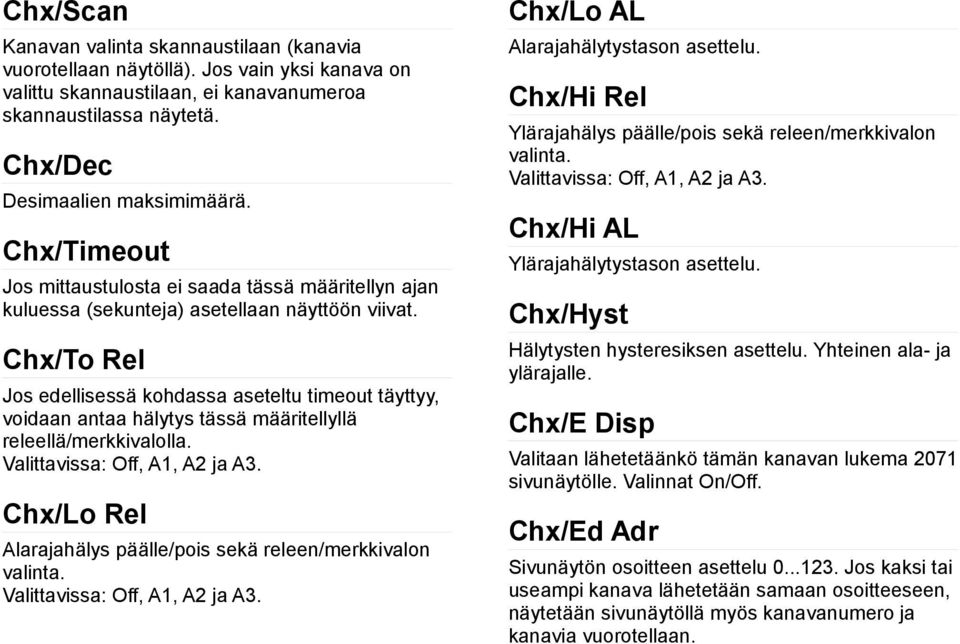

8 Chx/Scan Kanavan valinta skannaustilaan (kanavia vuorotellaan näytöllä). Jos vain yksi kanava on valittu skannaustilaan, ei kanavanumeroa skannaustilassa näytetä. Chx/Dec Desimaalien maksimimäärä. Chx/Timeout Jos mittaustulosta ei saada tässä määritellyn ajan kuluessa (sekunteja) asetellaan näyttöön viivat. Chx/To Rel Jos edellisessä kohdassa aseteltu timeout täyttyy, voidaan antaa hälytys tässä määritellyllä releellä/merkkivalolla. Valittavissa: Off, A, A ja A. Chx/Lo Rel Alarajahälys päälle/pois sekä releen/merkkivalon valinta. Valittavissa: Off, A, A ja A. Chx/Lo AL Alarajahälytystason asettelu. Chx/Hi Rel Ylärajahälys päälle/pois sekä releen/merkkivalon valinta. Valittavissa: Off, A, A ja A. Chx/Hi AL Ylärajahälytystason asettelu. Chx/Hyst Hälytysten hysteresiksen asettelu. Yhteinen ala- ja ylärajalle. Chx/E Disp Valitaan lähetetäänkö tämän kanavan lukema 07 sivunäytölle. Valinnat On/Off. Chx/Ed Adr Sivunäytön osoitteen asettelu 0... Jos kaksi tai useampi kanava lähetetään samaan osoitteeseen, näytetään sivunäytöllä myös kanavanumero ja kanavia vuorotellaan.
9 Optiokortit Optiokorttien kytkennät Lähtöviestikortti V Com ma Korttipaikka A Korttipaikka B Korttipaikka C Relekortti REL A A Maks. 0 VAC, A Korttipaikka A Korttipaikka B Korttipaikka C Relekortti REL A A A Maks. 0 VAC, A Korttipaikka A Korttipaikka B Korttipaikka C
10 SCL-protokolla Yksityiskohtainen kuvaus Nokevalin SCL-protokollasta on ladattavissa Nokevalin www-sivuilta. Tämä laite käyttää seuraavia SCL-komentoja: MEA CH? Kysyy kanavan lukemaa. Vastaus palautetaan käyttäen merkkejä 0 9, miinus ja piste. Tieteellistä esitysmuotoa ei käytetä. MEA SCAN Kysyy kanavien - lukemia. Parametrit ovat ensimmäinen kanava ja viimeinen kanava. Vastaus välilyönnillä erotettuna esim Jos laitteeseen on aseteltu haettavaksi samasta osoitteesta kaksi tai useampia peräkkäisiä kanavia. Käyttää laite silloin MEA SCAN komentoa, muutoin MEA CH. DBG? Kysyy vanhinta lukematonta datapakettia radiovastaanottimen puskurista. DISP. Tämä komento asettaa 07 sivunäyttöön lukeman.. Nokeval Oy Yrittäjäkatu 700 NOKIA Puh Fax support@nokeval.com
Nokeval. Pikaohje. Malli 2072 Sarjaviestille RS232 / RS485. No 090417 v1.0
No 0907 v.0 Nokeval Pikaohje Malli 07 Sarjaviestille RS / RS8 Johdanto 07 on SCL sarjaliikenneprotokollalla toimiva näyttö, joka hakee mittaustuloksia toisilta sarjaliikennelaitteilta. Laitteessa on 9
