Ergonomiset TYÖTILAT TUOTELUETTELO

Transkriptio

1 Ergonomiset TYÖTILAT TUOTELUETTELO

2

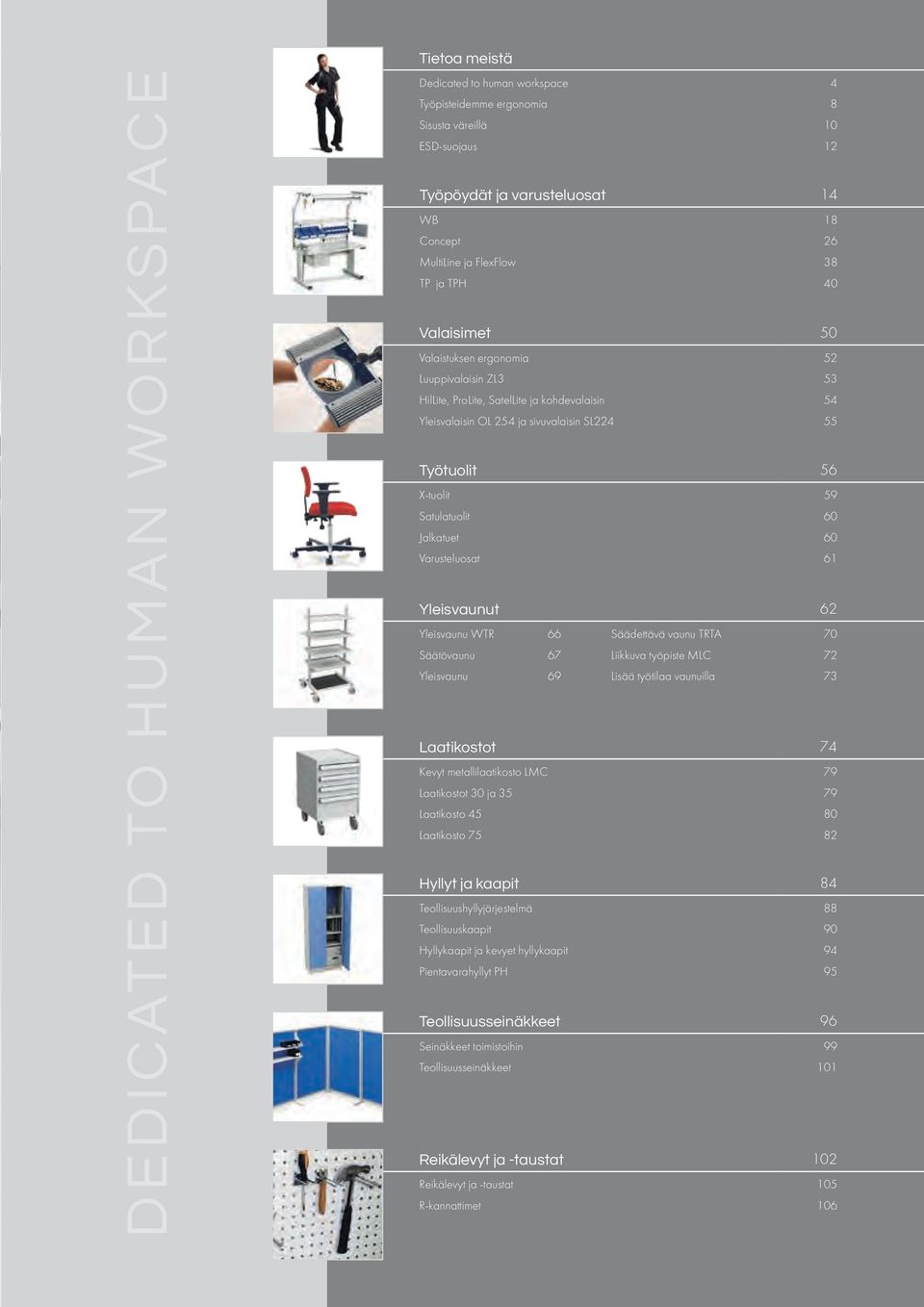

3 DEDICATED TO HUMAN WORKSPACE Tietoa meistä Dedicated to human workspace 4 Työpisteidemme ergonomia 8 Sisusta väreillä 10 ESD-suojaus 12 Työpöydät ja varusteluosat 14 WB 18 Concept 26 MultiLine ja FlexFlow 38 TP ja TPH 40 Valaisimet 50 Valaistuksen ergonomia 52 Luuppivalaisin ZL3 53 HilLite, ProLite, SatelLite ja kohdevalaisin 54 Yleisvalaisin OL 254 ja sivuvalaisin SL Työtuolit 56 X-tuolit 59 Satulatuolit 60 Jalkatuet 60 Varusteluosat 61 Yleisvaunut 62 Yleisvaunu WTR 66 Säädettävä vaunu TRTA 70 Säätövaunu 67 Liikkuva työpiste MLC 72 Yleisvaunu 69 Lisää työtilaa vaunuilla 73 Laatikostot 74 Kevyt metallilaatikosto LMC 79 Laatikostot 30 ja Laatikosto Laatikosto Hyllyt ja kaapit 84 Teollisuushyllyjärjestelmä 88 Teollisuuskaapit 90 Hyllykaapit ja kevyet hyllykaapit 94 Pientavarahyllyt PH 95 Teollisuusseinäkkeet 96 Seinäkkeet toimistoihin 99 Teollisuusseinäkkeet 101 Reikälevyt ja -taustat 102 Reikälevyt ja -taustat 105 R-kannattimet 106

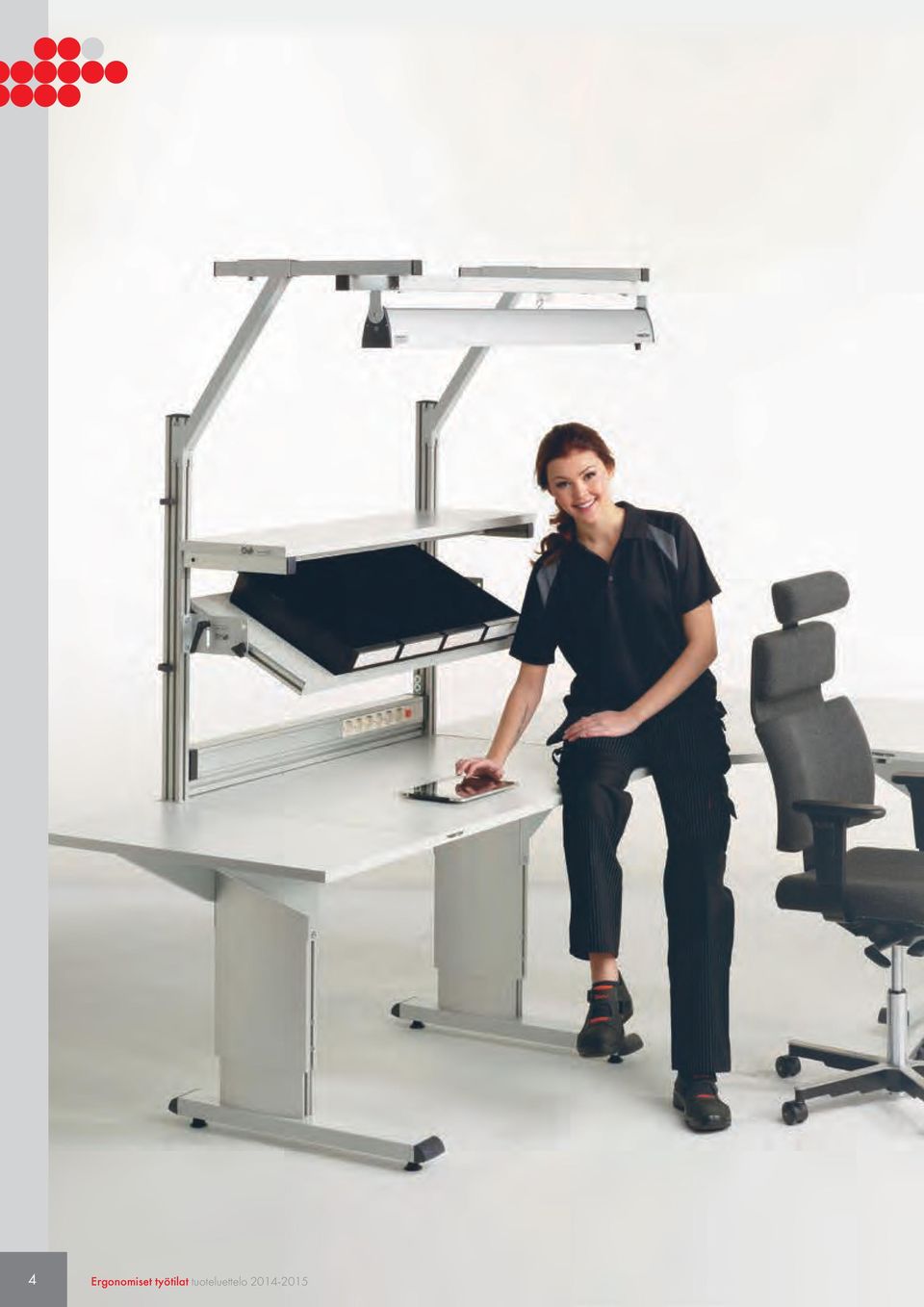

4 4 Ergonomiset työtilat tuoteluettelo

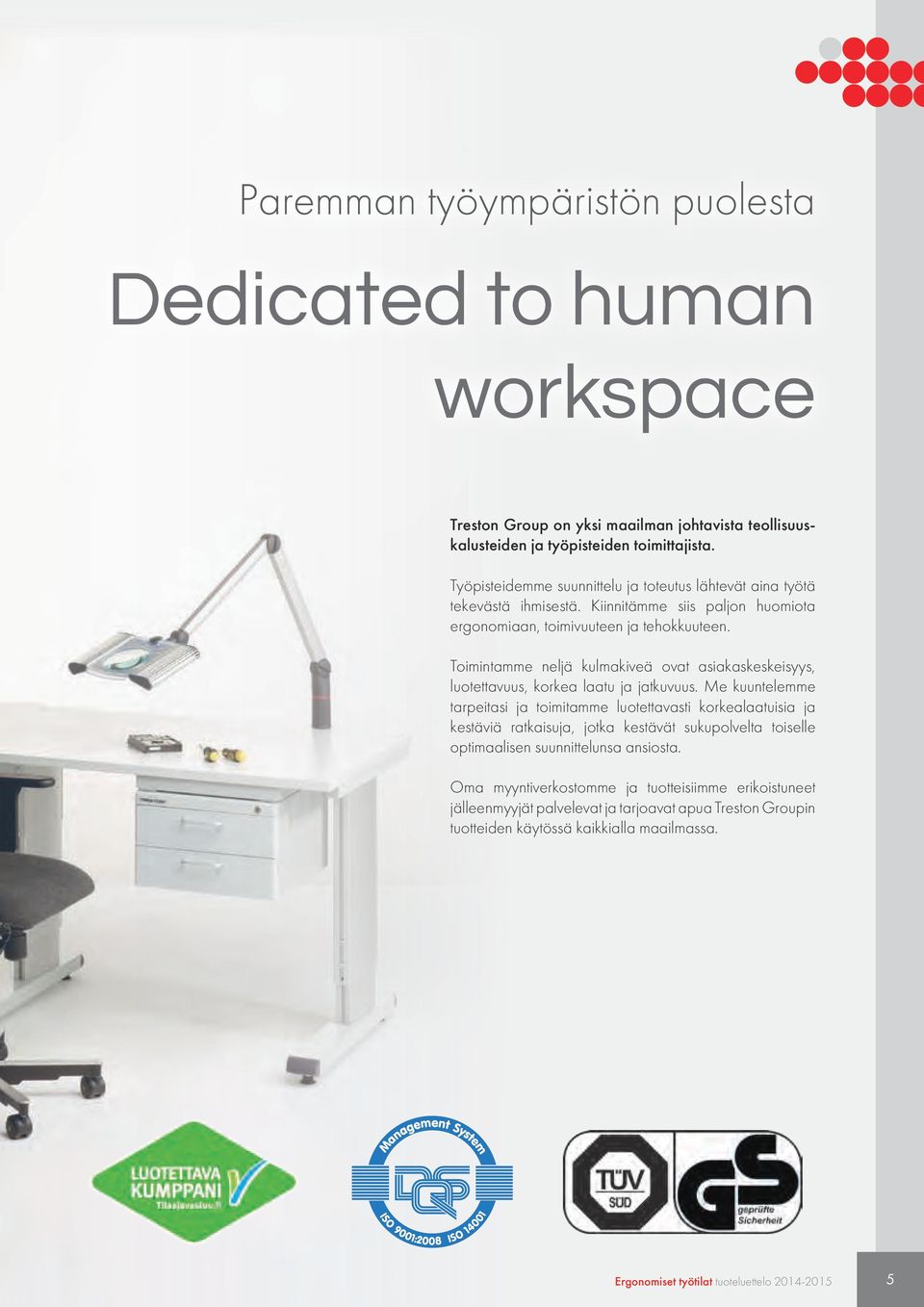

5 Paremman työympäristön puolesta Dedicated to human workspace Treston Group on yksi maailman johtavista teollisuuskalusteiden ja työpisteiden toimittajista. Työpisteidemme suunnittelu ja toteutus lähtevät aina työtä tekevästä ihmisestä. Kiinnitämme siis paljon huomiota ergonomiaan, toimivuuteen ja tehokkuuteen. Toimintamme neljä kulmakiveä ovat asiakaskeskeisyys, luotettavuus, korkea laatu ja jatkuvuus. Me kuuntelemme tarpeitasi ja toimitamme luotettavasti korkealaatuisia ja kestäviä ratkaisuja, jotka kestävät sukupolvelta toiselle optimaalisen suunnittelunsa ansiosta. Oma myyntiverkostomme ja tuotteisiimme erikoistuneet jälleenmyyjät palvelevat ja tarjoavat apua Treston Groupin tuotteiden käytössä kaikkialla maailmassa. Ergonomiset työtilat tuoteluettelo

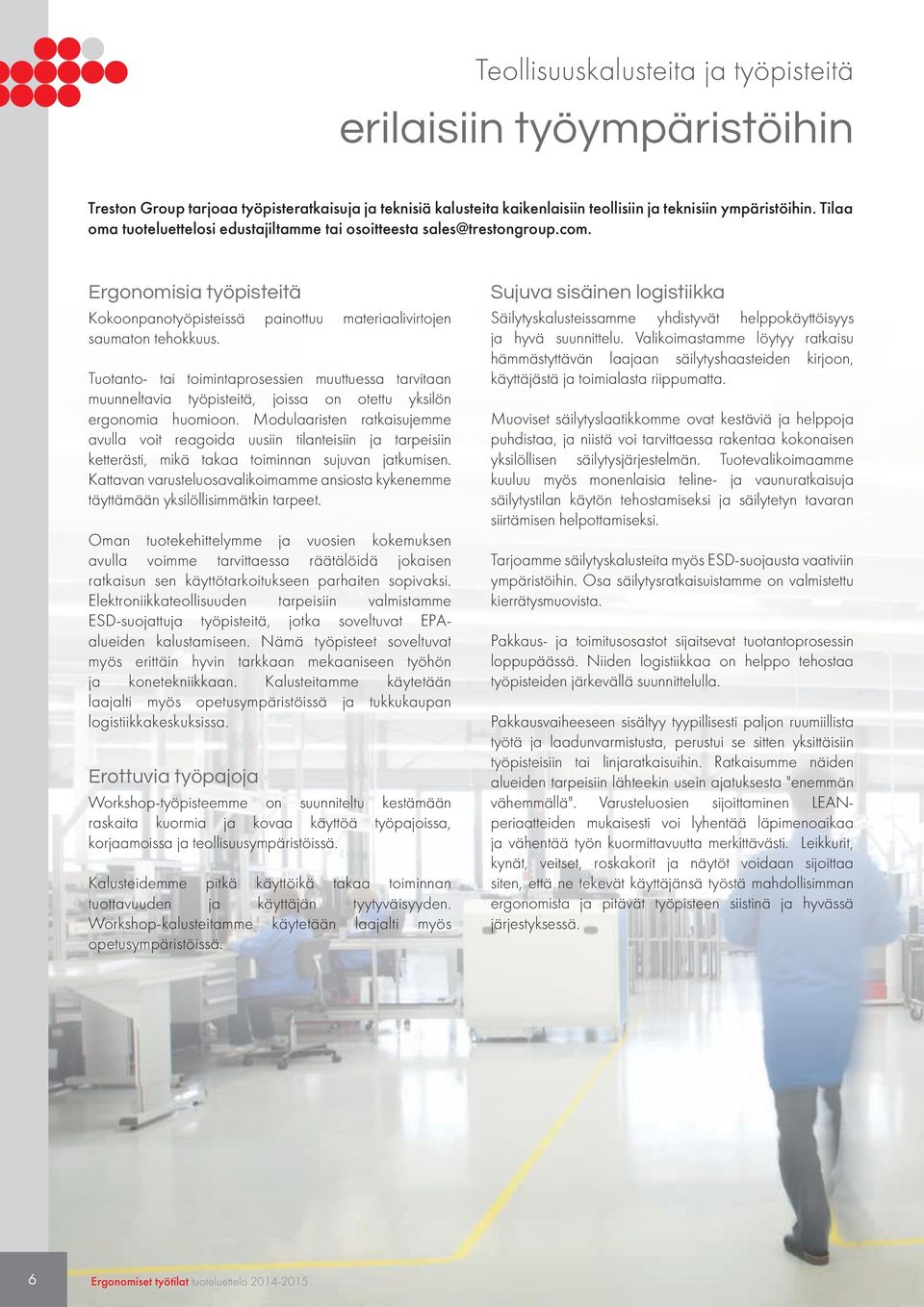

6 Teollisuuskalusteita ja työpisteitä erilaisiin työympäristöihin Treston Group tarjoaa työpisteratkaisuja ja teknisiä kalusteita kaikenlaisiin teollisiin ja teknisiin ympäristöihin. Tilaa oma tuoteluettelosi edustajiltamme tai osoitteesta Ergonomisia työpisteitä Kokoonpanotyöpisteissä painottuu materiaalivirtojen saumaton tehokkuus. Tuotanto- tai toimintaprosessien muuttuessa tarvitaan muunneltavia työpisteitä, joissa on otettu yksilön ergonomia huomioon. Modulaaristen ratkaisujemme avulla voit reagoida uusiin tilanteisiin ja tarpeisiin ketterästi, mikä takaa toiminnan sujuvan jatkumisen. Kattavan varusteluosavalikoimamme ansiosta kykenemme täyttämään yksilöllisimmätkin tarpeet. Oman tuotekehittelymme ja vuosien kokemuksen avulla voimme tarvittaessa räätälöidä jokaisen ratkaisun sen käyttötarkoitukseen parhaiten sopivaksi. Elektroniikkateollisuuden tarpeisiin valmistamme ESD-suojattuja työpisteitä, jotka soveltuvat EPAalueiden kalustamiseen. Nämä työpisteet soveltuvat myös erittäin hyvin tarkkaan mekaaniseen työhön ja konetekniikkaan. Kalusteitamme käytetään laajalti myös opetusympäristöissä ja tukkukaupan logistiikkakeskuksissa. Erottuvia työpajoja Workshop-työpisteemme on suunniteltu kestämään raskaita kuormia ja kovaa käyttöä työpajoissa, korjaamoissa ja teollisuusympäristöissä. Kalusteidemme pitkä käyttöikä takaa toiminnan tuottavuuden ja käyttäjän tyytyväisyyden. Workshop-kalusteitamme käytetään laajalti myös opetusympäristöissä. Sujuva sisäinen logistiikka Säilytyskalusteissamme yhdistyvät helppokäyttöisyys ja hyvä suunnittelu. Valikoimastamme löytyy ratkaisu hämmästyttävän laajaan säilytyshaasteiden kirjoon, käyttäjästä ja toimialasta riippumatta. Muoviset säilytyslaatikkomme ovat kestäviä ja helppoja puhdistaa, ja niistä voi tarvittaessa rakentaa kokonaisen yksilöllisen säilytysjärjestelmän. Tuotevalikoimaamme kuuluu myös monenlaisia teline- ja vaunuratkaisuja säilytystilan käytön tehostamiseksi ja säilytetyn tavaran siirtämisen helpottamiseksi. Tarjoamme säilytyskalusteita myös ESD-suojausta vaativiin ympäristöihin. Osa säilytysratkaisuistamme on valmistettu kierrätysmuovista. Pakkaus- ja toimitusosastot sijaitsevat tuotantoprosessin loppupäässä. Niiden logistiikkaa on helppo tehostaa työpisteiden järkevällä suunnittelulla. Pakkausvaiheeseen sisältyy tyypillisesti paljon ruumiillista työtä ja laadunvarmistusta, perustui se sitten yksittäisiin työpisteisiin tai linjaratkaisuihin. Ratkaisumme näiden alueiden tarpeisiin lähteekin usein ajatuksesta "enemmän vähemmällä". Varusteluosien sijoittaminen LEANperiaatteiden mukaisesti voi lyhentää läpimenoaikaa ja vähentää työn kuormittavuutta merkittävästi. Leikkurit, kynät, veitset, roskakorit ja näytöt voidaan sijoittaa siten, että ne tekevät käyttäjänsä työstä mahdollisimman ergonomista ja pitävät työpisteen siistinä ja hyvässä järjestyksessä. 6 Ergonomiset työtilat tuoteluettelo

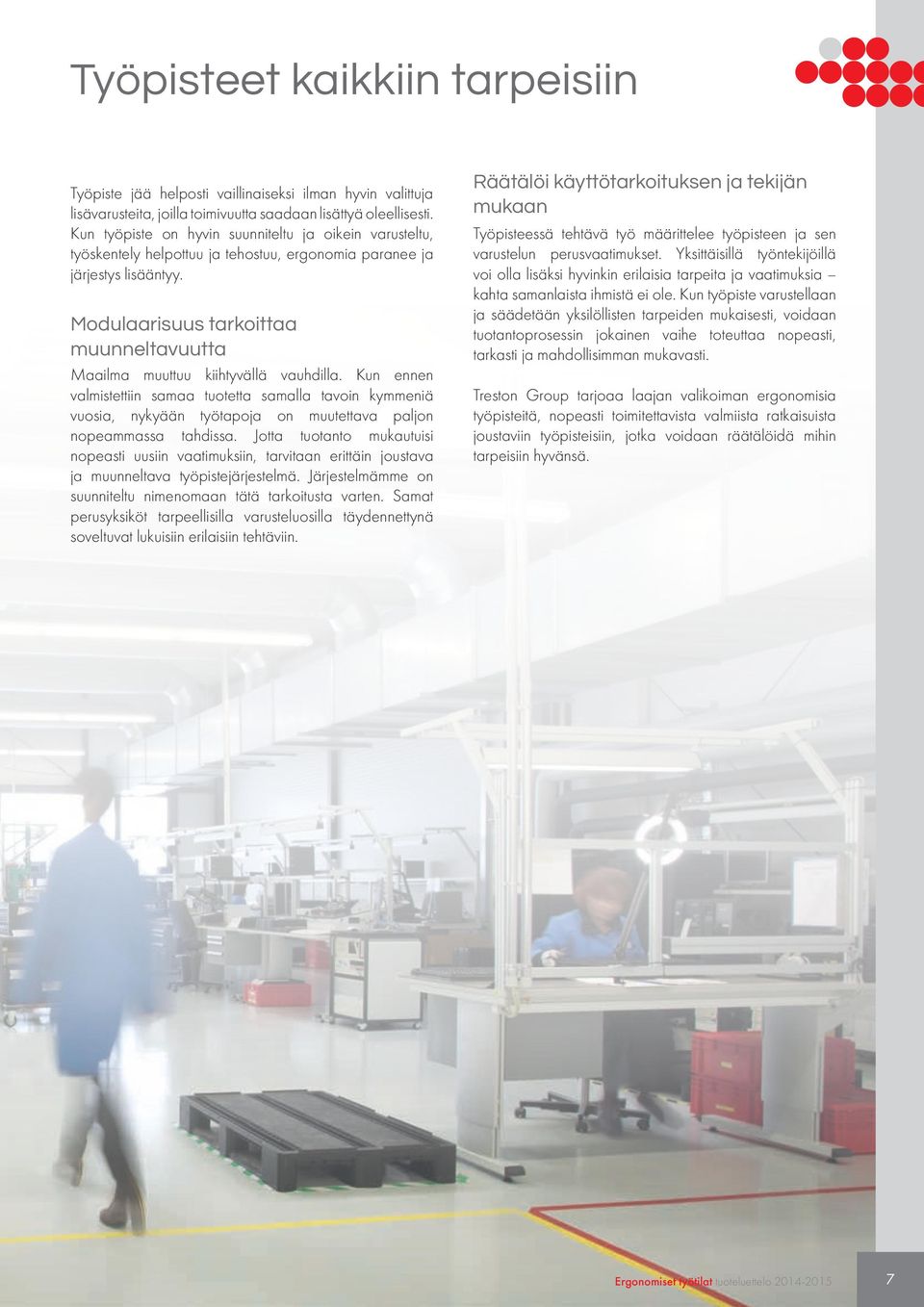

7 Työpisteet kaikkiin tarpeisiin Työpiste jää helposti vaillinaiseksi ilman hyvin valittuja lisävarusteita, joilla toimivuutta saadaan lisättyä oleellisesti. Kun työpiste on hyvin suunniteltu ja oikein varusteltu, työskentely helpottuu ja tehostuu, ergonomia paranee ja järjestys lisääntyy. Modulaarisuus tarkoittaa muunneltavuutta Maailma muuttuu kiihtyvällä vauhdilla. Kun ennen valmistettiin samaa tuotetta samalla tavoin kymmeniä vuosia, nykyään työtapoja on muutettava paljon nopeammassa tahdissa. Jotta tuotanto mukautuisi nopeasti uusiin vaatimuksiin, tarvitaan erittäin joustava ja muunneltava työpistejärjestelmä. Järjestelmämme on suunniteltu nimenomaan tätä tarkoitusta varten. Samat perusyksiköt tarpeellisilla varusteluosilla täydennettynä soveltuvat lukuisiin erilaisiin tehtäviin. Räätälöi käyttötarkoituksen ja tekijän mukaan Työpisteessä tehtävä työ määrittelee työpisteen ja sen varustelun perusvaatimukset. Yksittäisillä työntekijöillä voi olla lisäksi hyvinkin erilaisia tarpeita ja vaatimuksia kahta samanlaista ihmistä ei ole. Kun työpiste varustellaan ja säädetään yksilöllisten tarpeiden mukaisesti, voidaan tuotantoprosessin jokainen vaihe toteuttaa nopeasti, tarkasti ja mahdollisimman mukavasti. Treston Group tarjoaa laajan valikoiman ergonomisia työpisteitä, nopeasti toimitettavista valmiista ratkaisuista joustaviin työpisteisiin, jotka voidaan räätälöidä mihin tarpeisiin hyvänsä. Ergonomiset työtilat tuoteluettelo

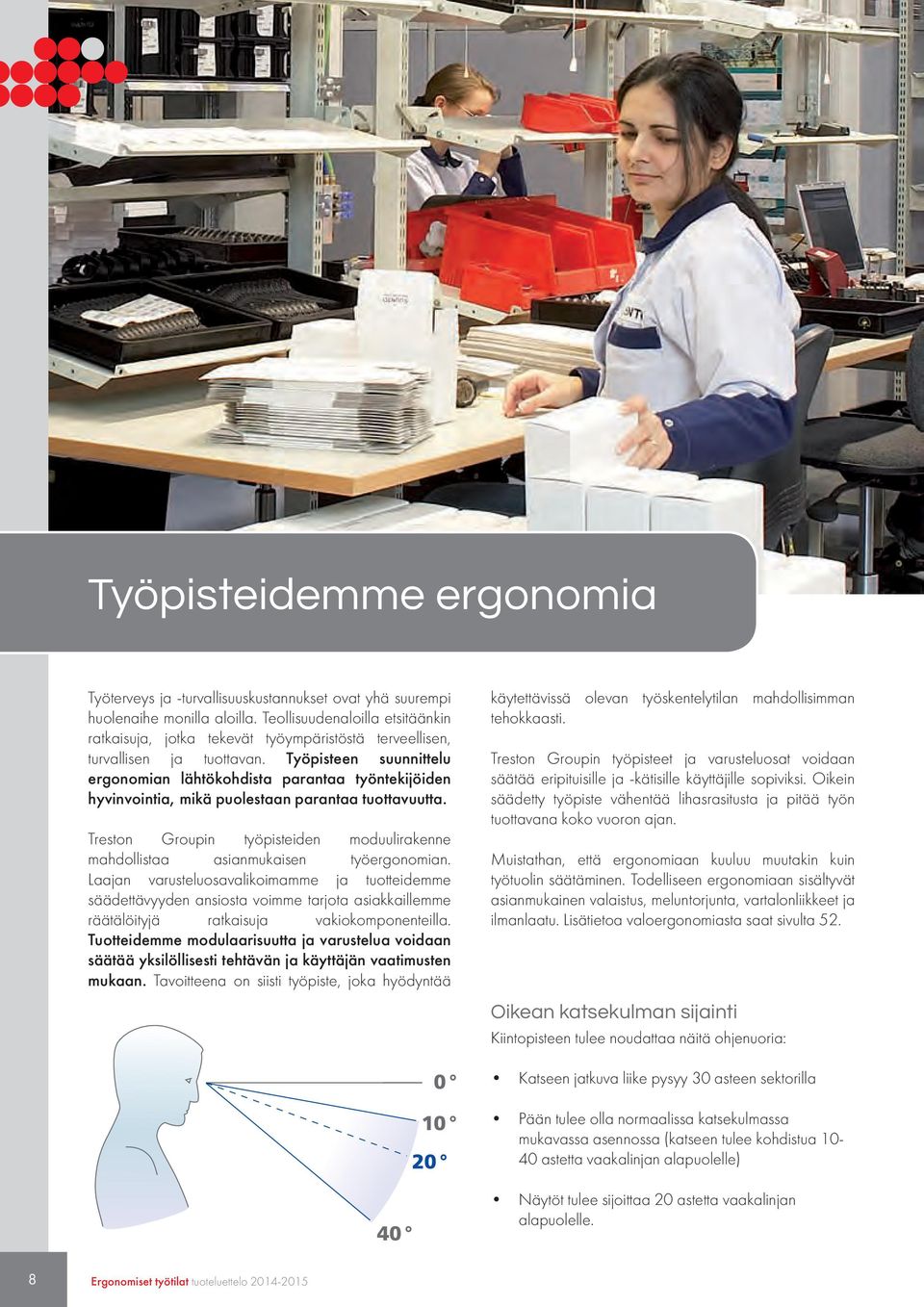

8 Työpisteidemme ergonomia Työterveys ja -turvallisuuskustannukset ovat yhä suurempi huolenaihe monilla aloilla. Teollisuudenaloilla etsitäänkin ratkaisuja, jotka tekevät työympäristöstä terveellisen, turvallisen ja tuottavan. Työpisteen suunnittelu ergonomian lähtökohdista parantaa työntekijöiden hyvinvointia, mikä puolestaan parantaa tuottavuutta. Treston Groupin työpisteiden moduulirakenne mahdollistaa asianmukaisen työergonomian. Laajan varusteluosavalikoimamme ja tuotteidemme säädettävyyden ansiosta voimme tarjota asiakkaillemme räätälöityjä ratkaisuja vakiokomponenteilla. Tuotteidemme modulaarisuutta ja varustelua voidaan säätää yksilöllisesti tehtävän ja käyttäjän vaatimusten mukaan. Tavoitteena on siisti työpiste, joka hyödyntää käytettävissä olevan työskentelytilan mahdollisimman tehokkaasti. Treston Groupin työpisteet ja varusteluosat voidaan säätää eripituisille ja -kätisille käyttäjille sopiviksi. Oikein säädetty työpiste vähentää lihasrasitusta ja pitää työn tuottavana koko vuoron ajan. Muistathan, että ergonomiaan kuuluu muutakin kuin työtuolin säätäminen. Todelliseen ergonomiaan sisältyvät asianmukainen valaistus, meluntorjunta, vartalonliikkeet ja ilmanlaatu. Lisätietoa valoergonomiasta saat sivulta 52. Oikean katsekulman sijainti Kiintopisteen tulee noudattaa näitä ohjenuoria: Katseen jatkuva liike pysyy 30 asteen sektorilla Pään tulee olla normaalissa katsekulmassa mukavassa asennossa (katseen tulee kohdistua astetta vaakalinjan alapuolelle) Näytöt tulee sijoittaa 20 astetta vaakalinjan alapuolelle. 8 Ergonomiset työtilat tuoteluettelo

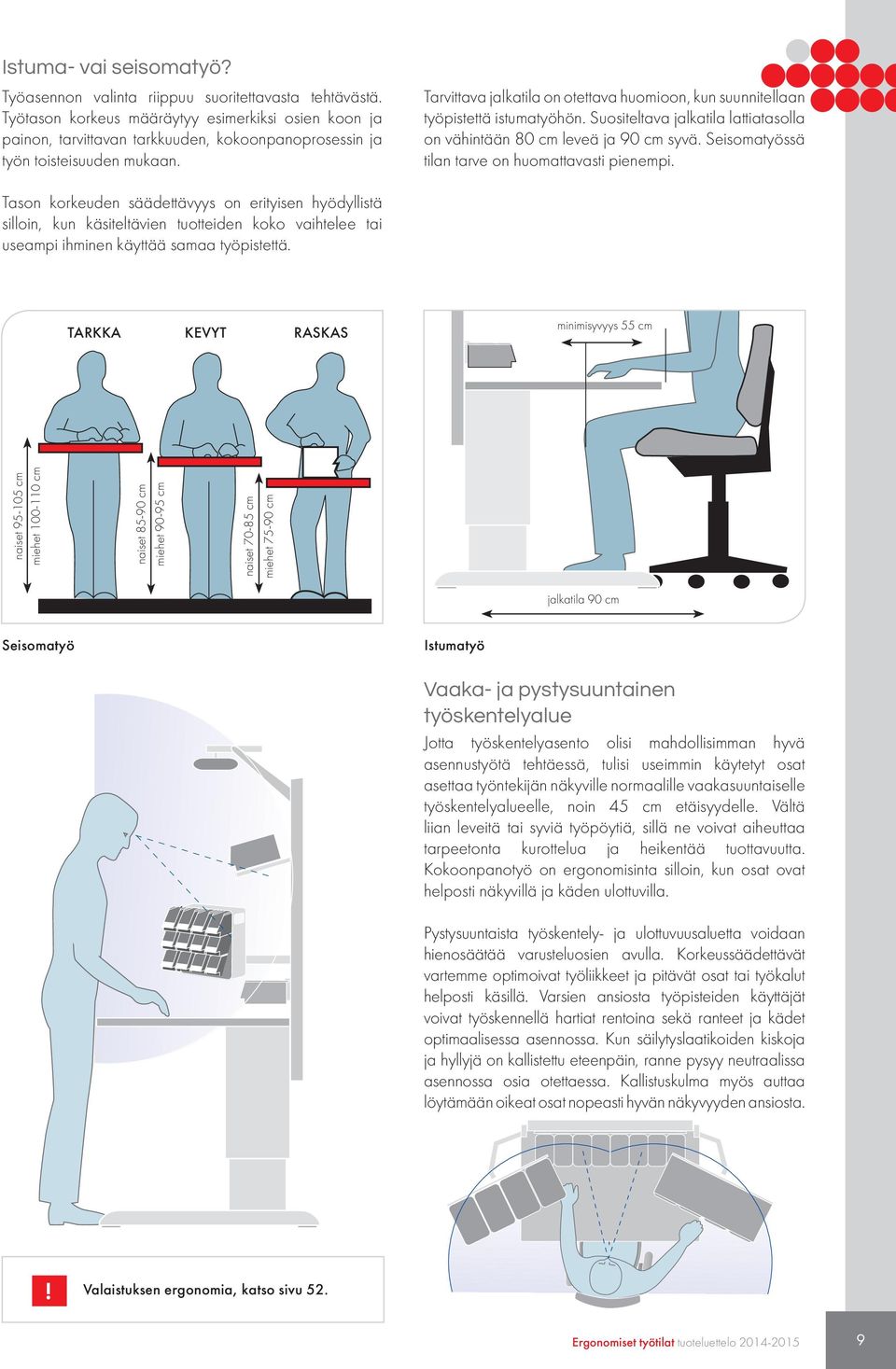

9 Istuma- vai seisomatyö? Työasennon valinta riippuu suoritettavasta tehtävästä. Työtason korkeus määräytyy esimerkiksi osien koon ja painon, tarvittavan tarkkuuden, kokoonpanoprosessin ja työn toisteisuuden mukaan. Tarvittava jalkatila on otettava huomioon, kun suunnitellaan työpistettä istumatyöhön. Suositeltava jalkatila lattiatasolla on vähintään 80 cm leveä ja 90 cm syvä. Seisomatyössä tilan tarve on huomattavasti pienempi. Tason korkeuden säädettävyys on erityisen hyödyllistä silloin, kun käsiteltävien tuotteiden koko vaihtelee tai useampi ihminen käyttää samaa työpistettä. TARKKA KEVYT RASKAS minimisyvyys 55 cm naiset cm miehet cm naiset cm miehet cm naiset cm miehet cm jalkatila 90 cm Seisomatyö Istumatyö Vaaka- ja pystysuuntainen työskentelyalue Jotta työskentelyasento olisi mahdollisimman hyvä asennustyötä tehtäessä, tulisi useimmin käytetyt osat asettaa työntekijän näkyville normaalille vaakasuuntaiselle työskentelyalueelle, noin 45 cm etäisyydelle. Vältä liian leveitä tai syviä työpöytiä, sillä ne voivat aiheuttaa tarpeetonta kurottelua ja heikentää tuottavuutta. Kokoonpanotyö on ergonomisinta silloin, kun osat ovat helposti näkyvillä ja käden ulottuvilla. Pystysuuntaista työskentely- ja ulottuvuusaluetta voidaan hienosäätää varusteluosien avulla. Korkeussäädettävät vartemme optimoivat työliikkeet ja pitävät osat tai työkalut helposti käsillä. Varsien ansiosta työpisteiden käyttäjät voivat työskennellä hartiat rentoina sekä ranteet ja kädet optimaalisessa asennossa. Kun säilytyslaatikoiden kiskoja ja hyllyjä on kallistettu eteenpäin, ranne pysyy neutraalissa asennossa osia otettaessa. Kallistuskulma myös auttaa löytämään oikeat osat nopeasti hyvän näkyvyyden ansiosta.! Valaistuksen ergonomia, katso sivu 52. Ergonomiset työtilat tuoteluettelo

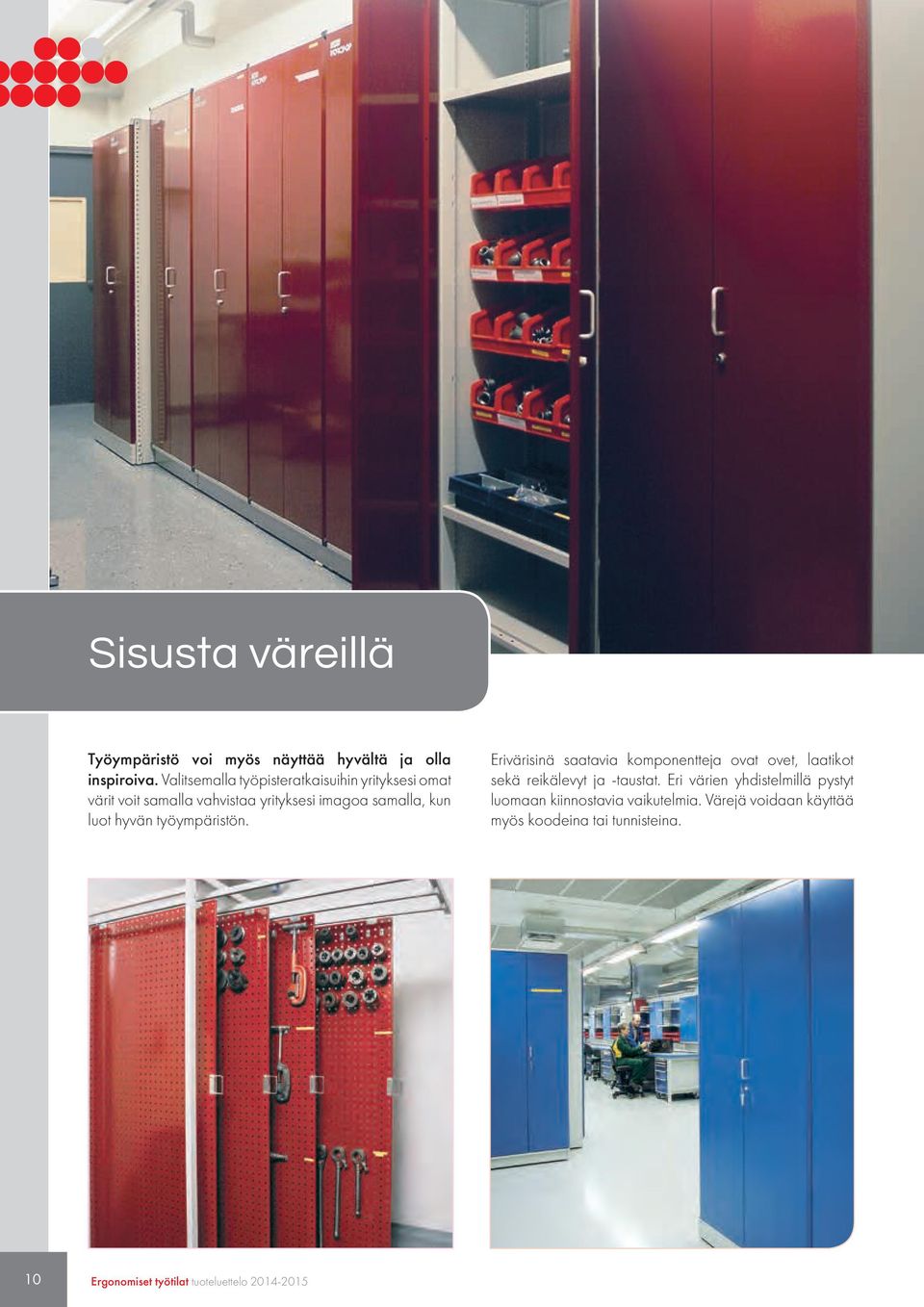

10 Sisusta väreillä Työympäristö voi myös näyttää hyvältä ja olla inspiroiva. Valitsemalla työpisteratkaisuihin yrityksesi omat värit voit samalla vahvistaa yrityksesi imagoa samalla, kun luot hyvän työympäristön. Erivärisinä saatavia komponentteja ovat ovet, laatikot sekä reikälevyt ja -taustat. Eri värien yhdistelmillä pystyt luomaan kiinnostavia vaikutelmia. Värejä voidaan käyttää myös koodeina tai tunnisteina. 10 Ergonomiset työtilat tuoteluettelo

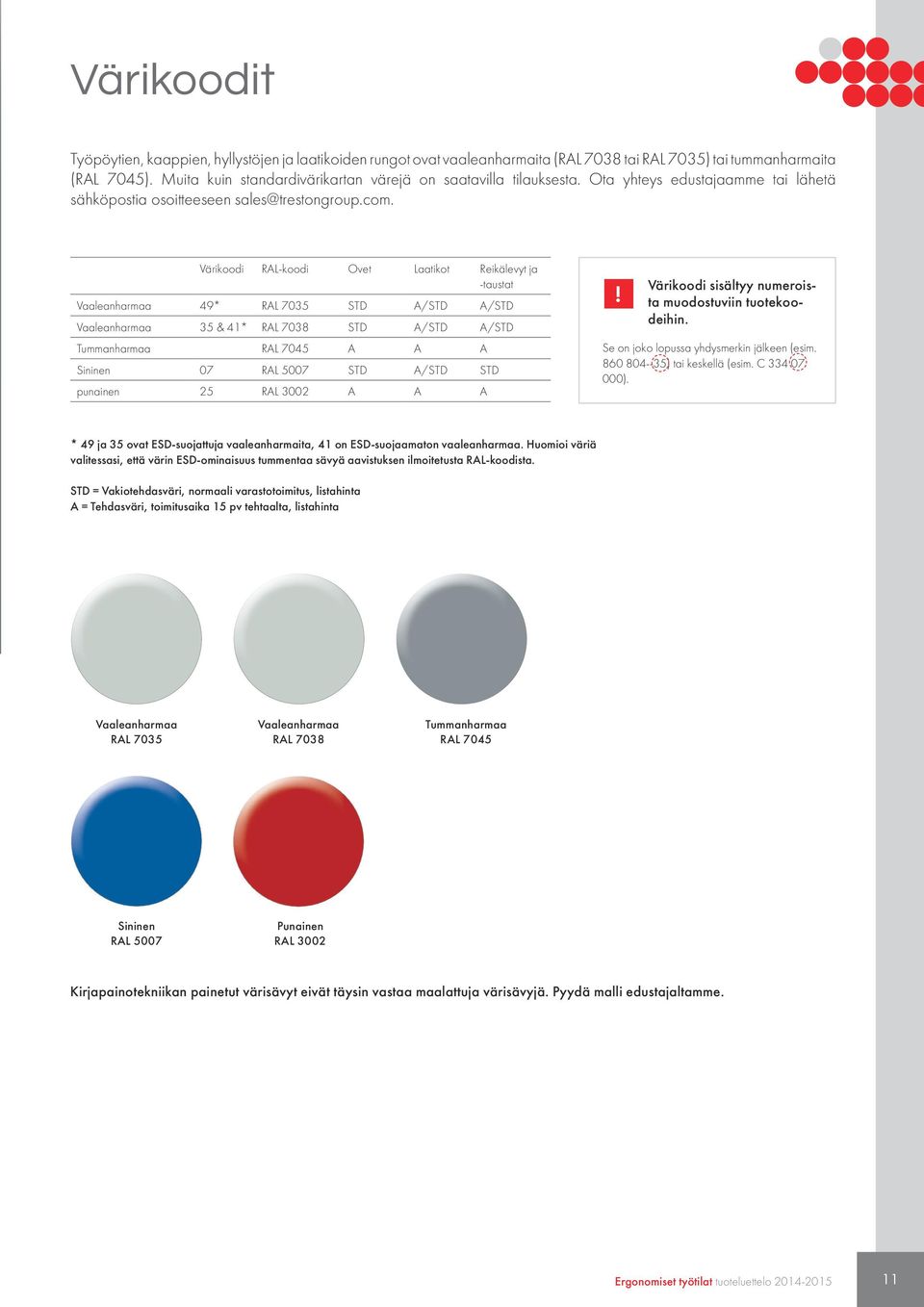

11 Värikoodit Työpöytien, kaappien, hyllystöjen ja laatikoiden rungot ovat vaaleanharmaita (RAL 7038 tai RAL 7035) tai tummanharmaita (RAL 7045). Muita kuin standardivärikartan värejä on saatavilla tilauksesta. Ota yhteys edustajaamme tai lähetä sähköpostia osoitteeseen Värikoodi RAL-koodi Ovet Laatikot Reikälevyt ja -taustat Vaaleanharmaa 49* RAL 7035 STD A/STD A/STD Vaaleanharmaa 35 & 41* RAL 7038 STD A/STD A/STD Tummanharmaa RAL 7045 A A A Sininen 07 RAL 5007 STD A/STD STD punainen 25 RAL 3002 A A A! Värikoodi sisältyy numeroista muodostuviin tuotekoodeihin. Se on joko lopussa yhdysmerkin jälkeen (esim ) tai keskellä (esim. C ). * 49 ja 35 ovat ESD-suojattuja vaaleanharmaita, 41 on ESD-suojaamaton vaaleanharmaa. Huomioi väriä valitessasi, että värin ESD-ominaisuus tummentaa sävyä aavistuksen ilmoitetusta RAL-koodista. STD = Vakiotehdasväri, normaali varastotoimitus, listahinta A = Tehdasväri, toimitusaika 15 pv tehtaalta, listahinta Vaaleanharmaa RAL 7035 Vaaleanharmaa RAL 7038 Tummanharmaa RAL 7045 Sininen RAL 5007 Punainen RAL 3002 Kirjapainotekniikan painetut värisävyt eivät täysin vastaa maalattuja värisävyjä. Pyydä malli edustajaltamme. Ergonomiset työtilat tuoteluettelo

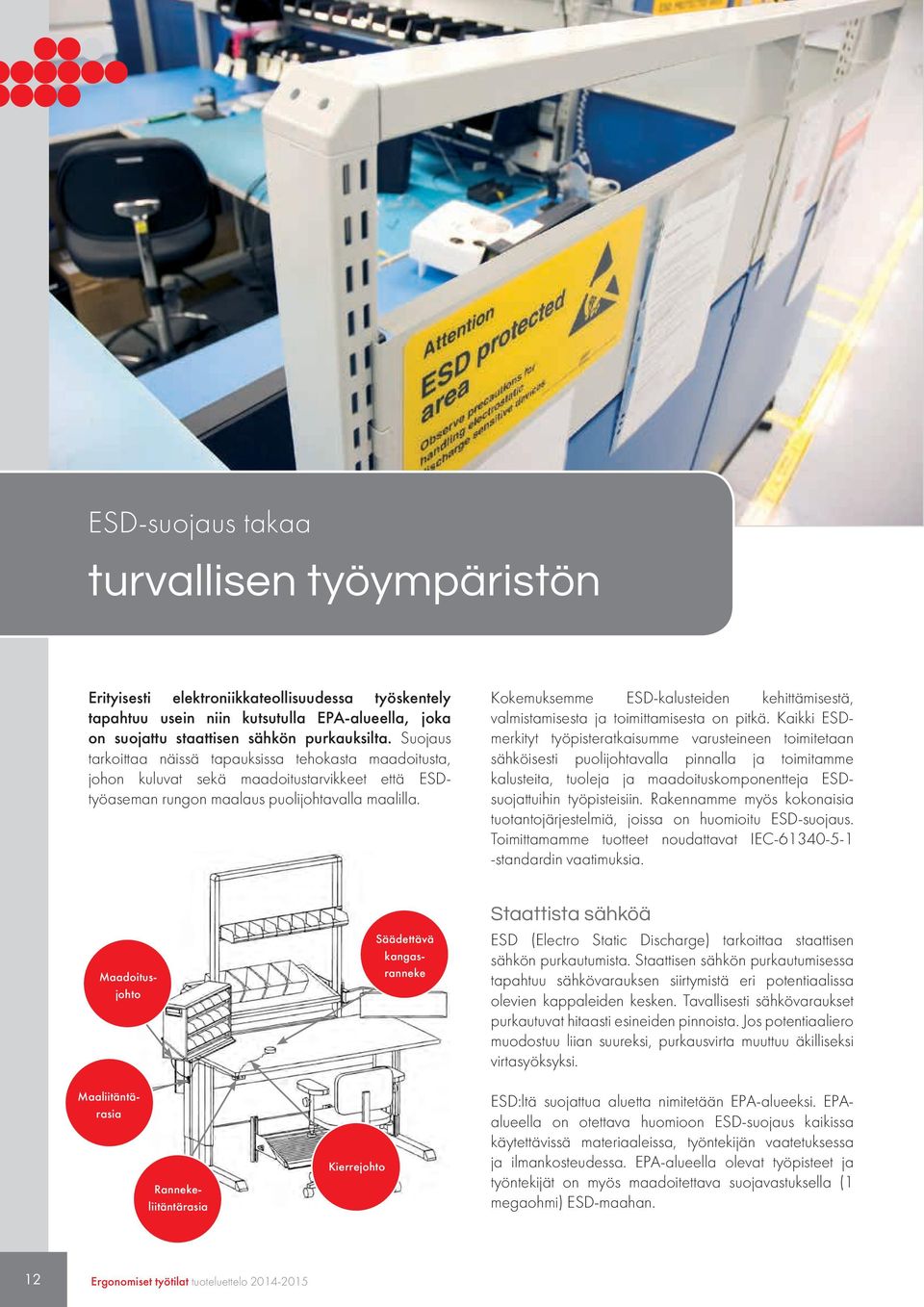

12 ESD-suojaus takaa turvallisen työympäristön Erityisesti elektroniikkateollisuudessa työskentely tapahtuu usein niin kutsutulla EPA-alueella, joka on suojattu staattisen sähkön purkauksilta. Suojaus tarkoittaa näissä tapauksissa tehokasta maadoitusta, johon kuluvat sekä maadoitustarvikkeet että ESDtyöaseman rungon maalaus puolijohtavalla maalilla. Kokemuksemme ESD-kalusteiden kehittämisestä, valmistamisesta ja toimittamisesta on pitkä. Kaikki ESDmerkityt työpisteratkaisumme varusteineen toimitetaan sähköisesti puolijohtavalla pinnalla ja toimitamme kalusteita, tuoleja ja maadoituskomponentteja ESDsuojattuihin työpisteisiin. Rakennamme myös kokonaisia tuotantojärjestelmiä, joissa on huomioitu ESD-suojaus. Toimittamamme tuotteet noudattavat IEC standardin vaatimuksia. Maadoitusjohto Rannekeliitäntärasia Maaliitäntärasia Säädettävä kangasranneke Kierrejohto Staattista sähköä ESD (Electro Static Discharge) tarkoittaa staattisen sähkön purkautumista. Staattisen sähkön purkautumisessa tapahtuu sähkövarauksen siirtymistä eri potentiaalissa olevien kappaleiden kesken. Tavallisesti sähkövaraukset purkautuvat hitaasti esineiden pinnoista. Jos potentiaaliero muodostuu liian suureksi, purkausvirta muuttuu äkilliseksi virtasyöksyksi. ESD:ltä suojattua aluetta nimitetään EPA-alueeksi. EPAalueella on otettava huomioon ESD-suojaus kaikissa käytettävissä materiaaleissa, työntekijän vaatetuksessa ja ilmankosteudessa. EPA-alueella olevat työpisteet ja työntekijät on myös maadoitettava suojavastuksella (1 megaohmi) ESD-maahan. 12 Ergonomiset työtilat tuoteluettelo

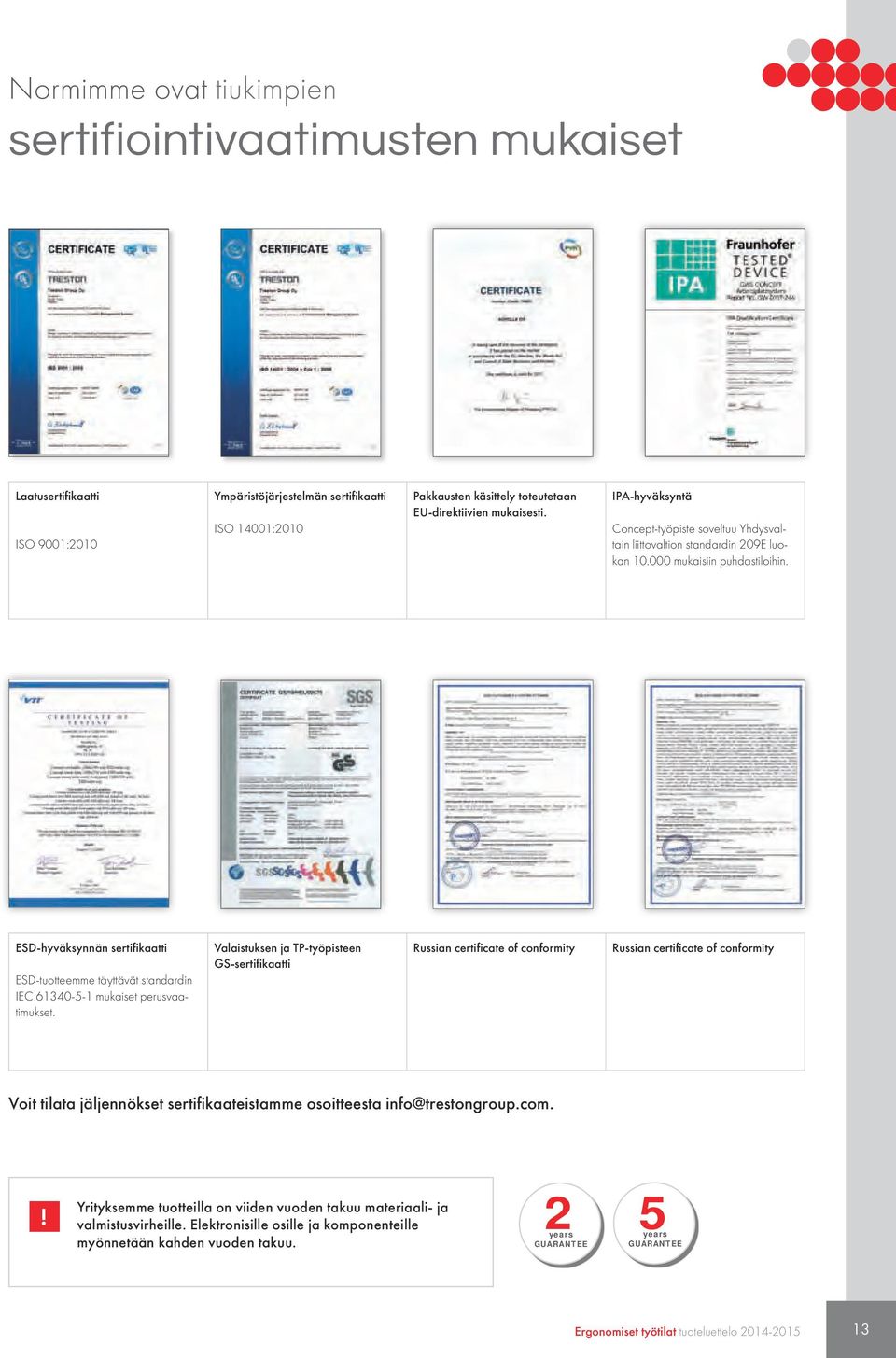

13 Normimme ovat tiukimpien sertifiointivaatimusten mukaiset Laatusertifikaatti ISO 9001:2010 Ympäristöjärjestelmän sertifikaatti ISO 14001:2010 Pakkausten käsittely toteutetaan EU-direktiivien mukaisesti. IPA-hyväksyntä Concept-työpiste soveltuu Yhdysvaltain liittovaltion standardin 209E luokan mukaisiin puhdastiloihin. ESD-hyväksynnän sertifikaatti ESD-tuotteemme täyttävät standardin IEC mukaiset perusvaatimukset. Valaistuksen ja TP-työpisteen GS-sertifikaatti Russian certificate of conformity Russian certificate of conformity Voit tilata jäljennökset sertifikaateistamme osoitteesta Yrityksemme tuotteilla on viiden vuoden takuu materiaali- ja valmistusvirheille. Elektronisille osille ja komponenteille myönnetään kahden vuoden takuu. 2years GUARANTEE 5years GUARANTEE Ergonomiset työtilat tuoteluettelo

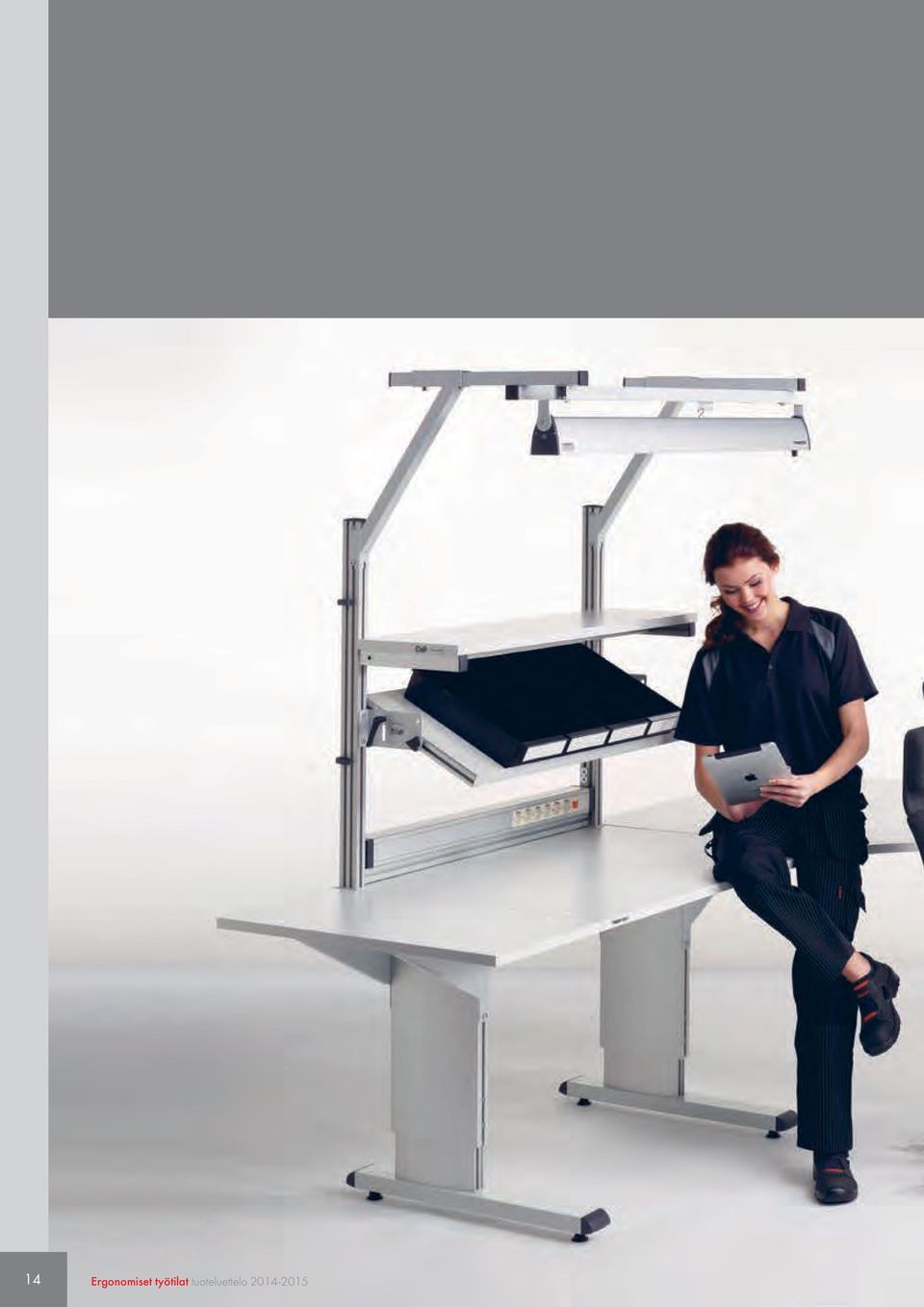

14 14 Ergonomiset työtilat tuoteluettelo

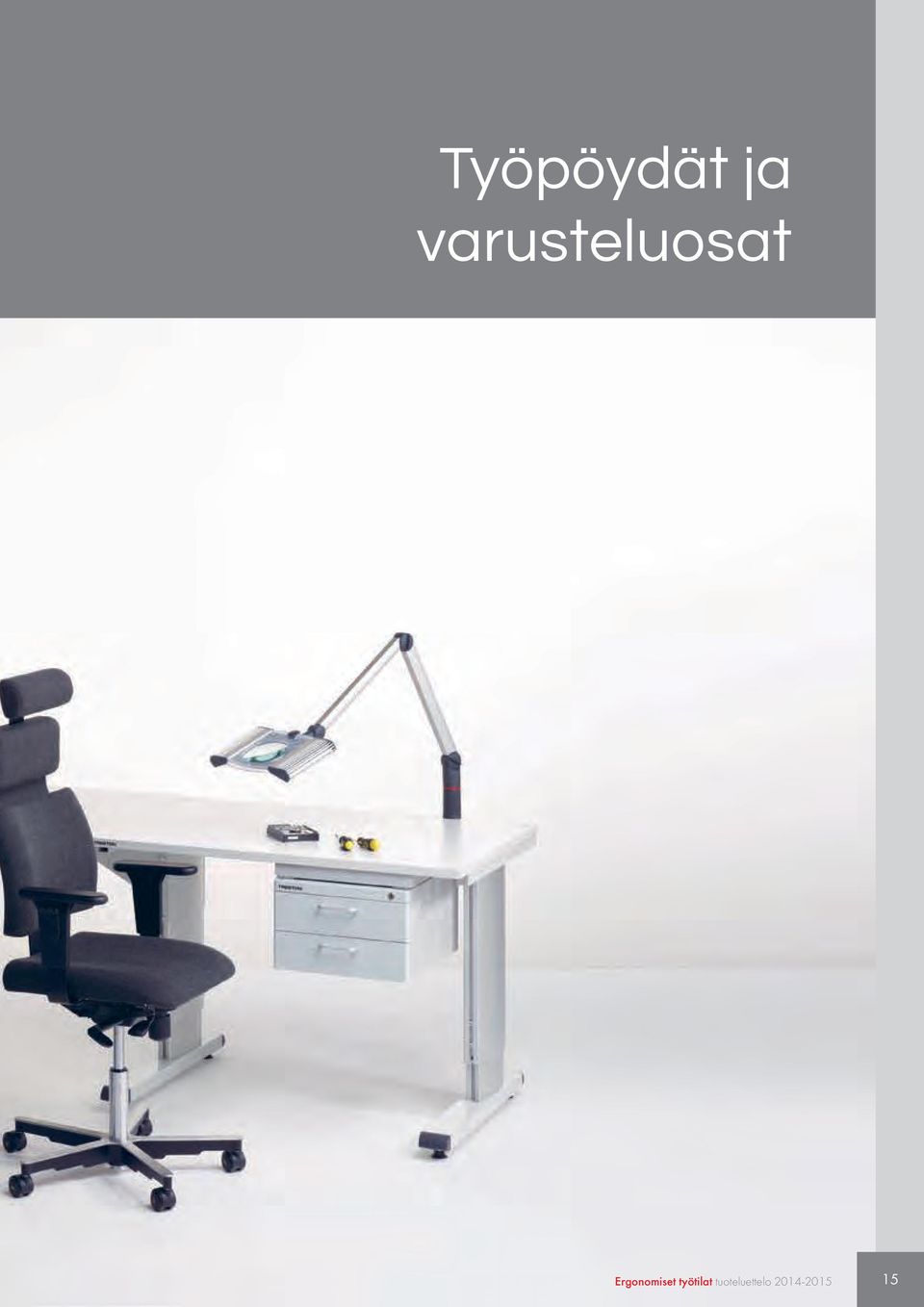

15 Työpöydät ja varusteluosat Ergonomiset työtilat tuoteluettelo

16 max 250 KG max 500 KG TP-/TPH-runko CONCEPT-runko WB-runko Säätöputki Alumiiniprofiili max 300 KG C-profiili Säätöputki

17 WB-työpöytä, sivu 18 Ergonominen ja helppo säätää Sopii vaativiin kokoonpanoympäristöihin Mukautettavissa erilaisiin tarkoituksiin Tarjolla laaja valikoima varusteluosia kaikkiin tarpeisiin Concept-työpöytä, sivu 26 Ergonominen ja käyttäjän tarpeisiin mukautuva Helposti muunneltava moduulirakenteensa ansiosta Soveltuu raskaille kuormille Tarjolla laaja valikoima varusteluosia kaikkiin tarpeisiin TP-työpöytä, sivu 40 Teräsrakenteinen Hyvä, kustannustehokas perusvaihtoehto Laaja valikoima varusteluosia Yhteensopiva Concept-varusteluosien kanssa TPH-työpöytä, sivu 45 Varastotuote Sisältää peruselementit Saatavilla oma sarja varusteluosia 17

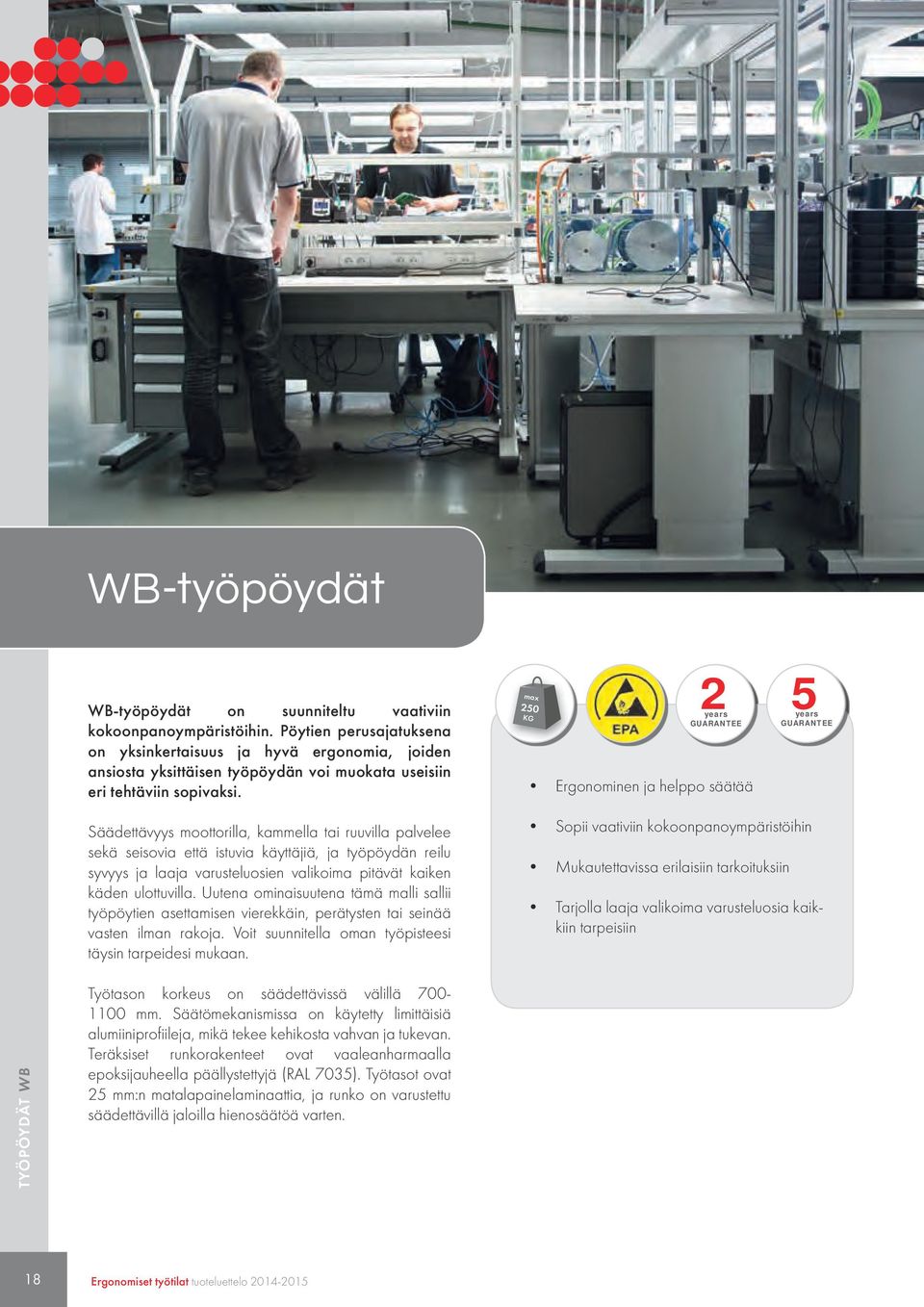

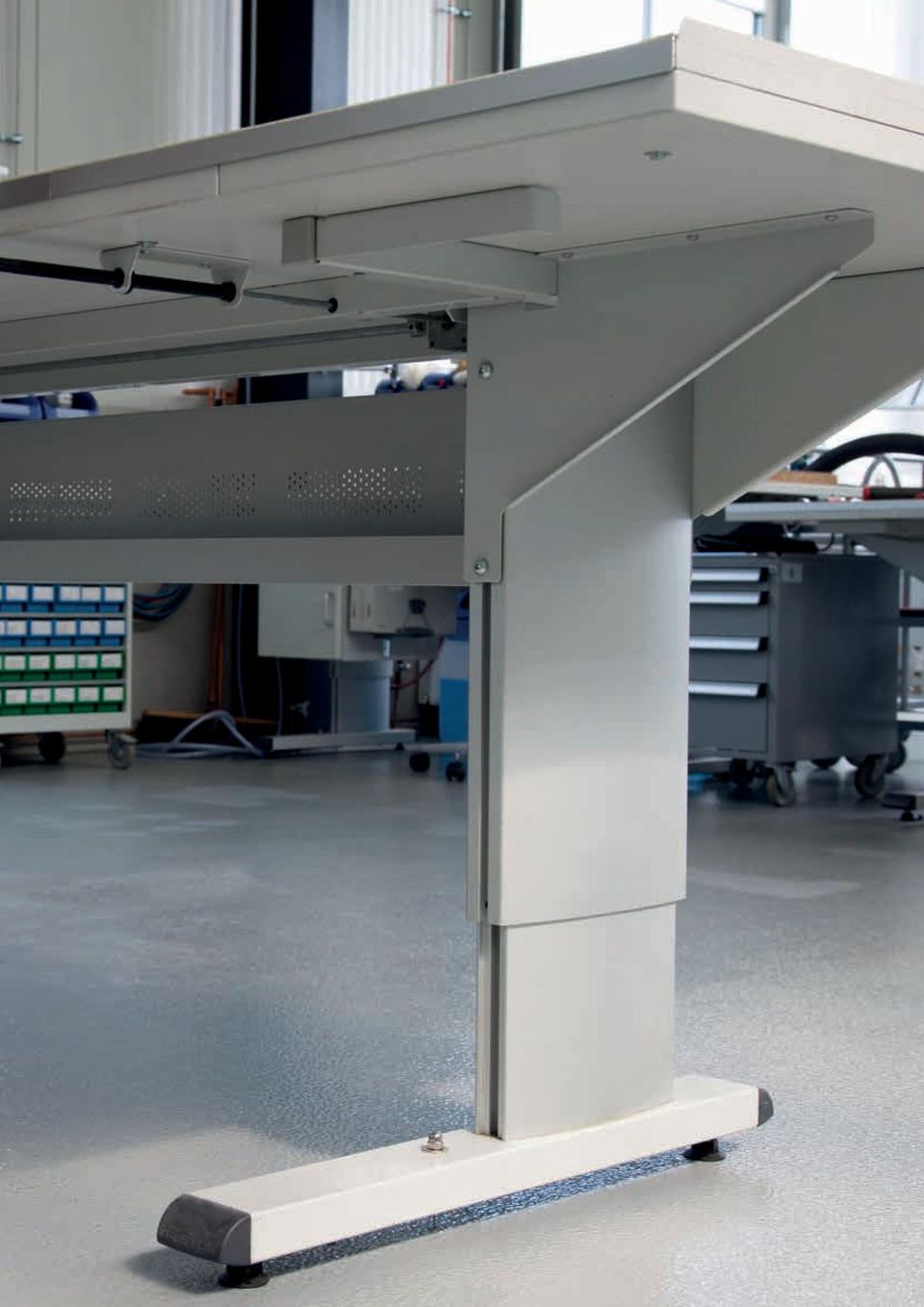

18 WB-työpöydät WB-työpöydät on suunniteltu vaativiin kokoonpanoympäristöihin. Pöytien perusajatuksena on yksinkertaisuus ja hyvä ergonomia, joiden ansiosta yksittäisen työpöydän voi muokata useisiin eri tehtäviin sopivaksi. max 250 KG 2years GUARANTEE Ergonominen ja helppo säätää 5years GUARANTEE Säädettävyys moottorilla, kammella tai ruuvilla palvelee sekä seisovia että istuvia käyttäjiä, ja työpöydän reilu syvyys ja laaja varusteluosien valikoima pitävät kaiken käden ulottuvilla. Uutena ominaisuutena tämä malli sallii työpöytien asettamisen vierekkäin, perätysten tai seinää vasten ilman rakoja. Voit suunnitella oman työpisteesi täysin tarpeidesi mukaan. Sopii vaativiin kokoonpanoympäristöihin Mukautettavissa erilaisiin tarkoituksiin Tarjolla laaja valikoima varusteluosia kaikkiin tarpeisiin TYÖPÖYDÄT WB Työtason korkeus on säädettävissä välillä mm. Säätömekanismissa on käytetty limittäisiä alumiiniprofiileja, mikä tekee kehikosta vahvan ja tukevan. Teräksiset runkorakenteet ovat vaaleanharmaalla epoksijauheella päällystettyjä (RAL 7035). Työtasot ovat 25 mm:n matalapainelaminaattia, ja runko on varustettu säädettävillä jaloilla hienosäätöä varten. 18 Ergonomiset työtilat tuoteluettelo

19 Esimerkkejä WB-työpöydistä Moottorisäätöinen WB-työpöytä Kpl Nimi Koodi 1 Moottorisäätöinen pöytä WB815 EL 1 Pystyprofiili AL2X150 W 1 Kiinnityskehikko AKK150 1 Hylly ALH150 1 Työkalu- ja valaisinkannatin HSB150 1 Säätöhylly ASH70 1 Näppäinteline WKA 1 Yleisvalaisin OL254 1 Johtokanava CJK70 SET 2 Laatikkoprofiili BP70 1 LCD-näytön kannatin MA 1 Kevyt metallilaatikosto LMC02 1 Suojapalkki LMCK2 Ruuvisäätöinen WB-työpöytä Kpl Nimi Koodi 1 Ruuvisäätöinen pöytä WB811 1 Pystyprofiilit AL2X110 W 1 Hylly ALH110 1 Työkalu- ja valaisinkannatin HSB110 1 Yleisvalaisin OL254 1 Säätöhylly ASH100 1 Johtokanava CJK100 Moottorisäätöinen, ESD-suojattu WB-työpöytä Kpl Nimi Koodi 1 Moottorisäätöinen pöytä WB815 EL ESD 1 Pystyprofiili AL2X150 W 1 Kiinnityskehikko AKK150 1 Hylly ALH150 ESD 2 Säätöhylly ASH70 ESD Ruuvisäätöinen, ESD-suojattu WB-työpöytä Kpl Nimi Koodi 1 Ruuvisäätöinen pöytä WB815 ESD 1 Pystyprofiili AL2X150 W 1 Kiinnityskehikko AKK150 1 Hylly ALH150 ESD 1 Työkalu- ja valaisinkannatin HSB150 1 Yleisvalaisin OL254 1 Säätöhylly ASH70 ESD 1 Reikälevy ARL70 1 Johtokanava CJK70 SET 2 Sivuvalaisin SL224 TYÖPÖYDÄT WB Ergonomiset työtilat tuoteluettelo

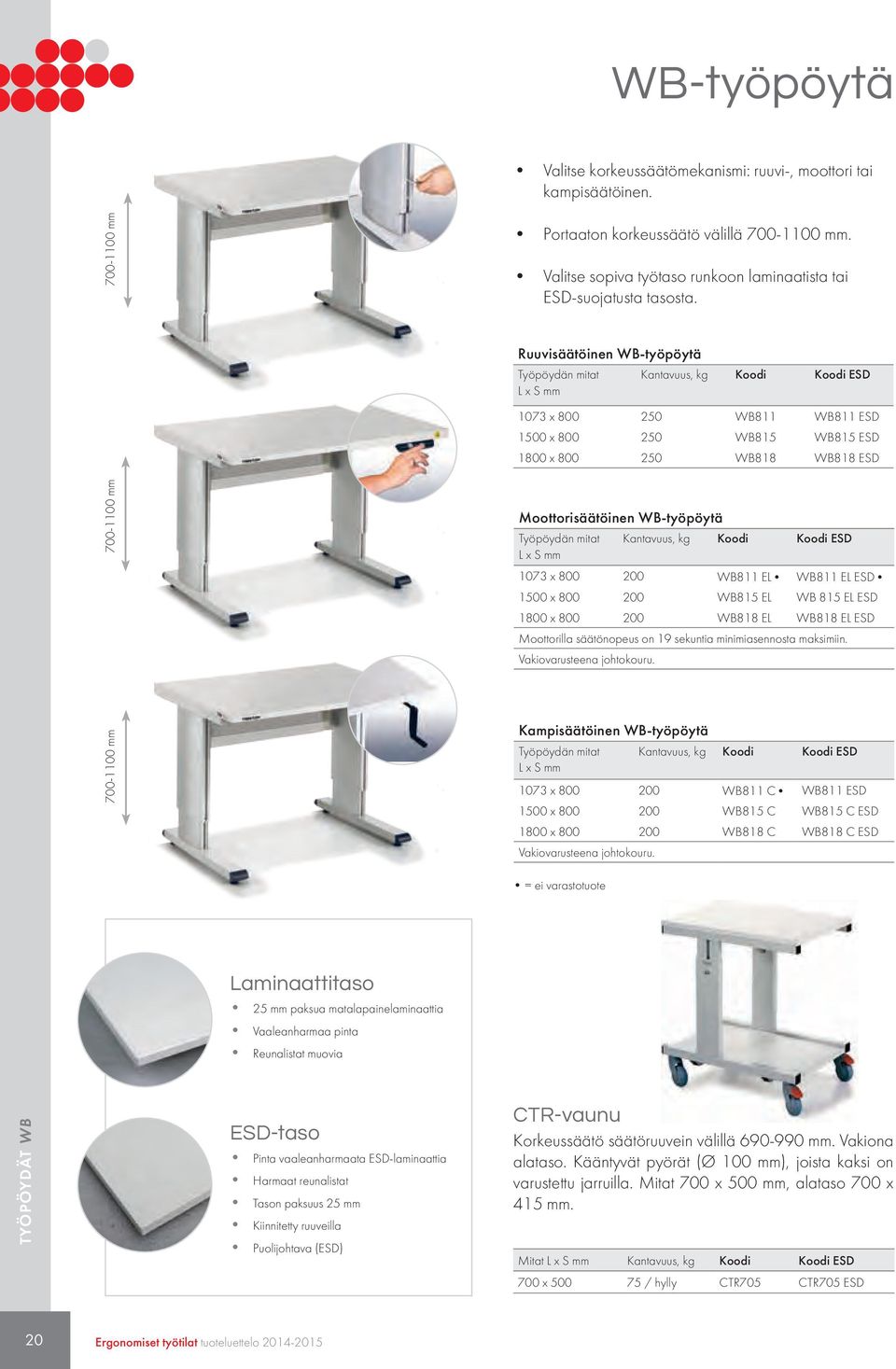

20 WB-työpöytä Valitse korkeussäätömekanismi: ruuvi-, moottori tai kampisäätöinen mm Portaaton korkeussäätö välillä mm. Valitse sopiva työtaso runkoon laminaatista tai ESD-suojatusta tasosta. Ruuvisäätöinen WB-työpöytä Työpöydän mitat L x S mm Kantavuus, kg Koodi Koodi ESD 1073 x WB811 WB811 ESD 1500 x WB815 WB815 ESD 1800 x WB818 WB818 ESD mm Moottorisäätöinen WB-työpöytä Työpöydän mitat Kantavuus, kg Koodi Koodi ESD L x S mm 1073 x WB811 EL WB811 EL ESD 1500 x WB815 EL WB 815 EL ESD 1800 x WB818 EL WB818 EL ESD Moottorilla säätönopeus on 19 sekuntia minimiasennosta maksimiin. Vakiovarusteena johtokouru mm Kampisäätöinen WB-työpöytä Työpöydän mitat Kantavuus, kg Koodi Koodi ESD L x S mm 1073 x WB811 C WB811 ESD 1500 x WB815 C WB815 C ESD 1800 x WB818 C WB818 C ESD Vakiovarusteena johtokouru. = ei varastotuote Laminaattitaso 25 mm paksua matalapainelaminaattia Vaaleanharmaa pinta Reunalistat muovia TYÖPÖYDÄT WB ESD-taso Pinta vaaleanharmaata ESD-laminaattia Harmaat reunalistat Tason paksuus 25 mm Kiinnitetty ruuveilla Puolijohtava (ESD) CTR-vaunu Korkeussäätö säätöruuvein välillä mm. Vakiona alataso. Kääntyvät pyörät (Ø 100 mm), joista kaksi on varustettu jarruilla. Mitat 700 x 500 mm, alataso 700 x 415 mm. Mitat L x S mm Kantavuus, kg Koodi Koodi ESD 700 x / hylly CTR705 CTR705 ESD 20 Ergonomiset työtilat tuoteluettelo

21 500 WB-jatkopöydät 1. Sivutaso WB 804 ST Sivutyötason voi asentaa WB-työpöydän oikealle tai vasemmalle puolelle pinta-alan lisäämiseksi. Taso asennetaan kiinnikkeillä samaan tasoon tai matalammalle kuin työtaso. Tason kantavuus on 50 kg, ja se on yhteensopiva kaikkien WB-mallien kanssa. 2. Kulmataso WB 1212 CT Kulmatyötasolla ja kahdella ruuvisäätöisellä WB-pöydällä voi luoda 90 kulman muotoisen työpisteen. Yksikkö koostuu työtasosta ja kaikista tarvittavista komponenteista. Kulmataso ei vaadi ylimääräisiä jalkarunkoja, vaan se asennetaan kiinnittimillä suoraan työpöytiin. Kulman kantavuus on 50 kg. Ei sovellu kampisäätöiseen pöytään. Toimitusmyyntinä WB EL -pöydille. Moottorisäätöiseen pöytään saatavana toimitusmyyntinä yhteisajopaketti. Mitat L x S mm Kantavuus, kg Koodi Koodi ESD 400 x WB804 ST WB804 ST ESD Mitat L x S mm Kantavuus, kg Koodi Koodi ESD 1154 x WB1212 CT WB1212 CT ESD WB811 WB1212 CT WB TYÖPÖYDÄT WB Ergonomiset työtilat tuoteluettelo

22 WB-varusteluosat Pystyprofiilipari AL2X Pystyprofiilipari AL2X Mitat L x K mm Soveltuvuus: Koodi Koodi ESD 1063 x 900 WB811 AL2X110 W AL2X110 W 1489 x 900 WB815 AL2X150 W AL2X150 W 1789 x 900 WB818 AL2X180 W AL2X180 W Tarvitaan varusteluosien kiinnittämiseen WB-pöytiin. Sisältää kaksi pystysuoraa ja yhden vaakasuoran alumiiniprofiilin. Sisältää kolme johtokiinnikettä (CC8). Kiinnityskehikko AKK Kiinnityskehikko AKK Mitat L x S mm Soveltuvuus: Koodi Koodi ESD 730 x 540 AL2X150 W AL2X180 W AKK70 AKK x AL2X150 W AKK150 AKK x x AL2X180 W AKK180 AKK x 500 Kiinnityskehikko jakaa pystyprofiilien välisen tilan kahteen osaan. AKK-kehikko sisältää yhden pystysuoran ja yhden vaakasuoran profiilin. Käyttökorkeus 500 mm. Hylly ALH Mitat L x S mm Soveltuvuus: Koodi Koodi ESD 1073 x 310 AL2X110 W, yhdistelmä ALH110 ALH110 ESD AL2X180 W + AKK x 310 AL2X150 W ALH150 ALH150 ESD 1800 x 310 AL2X180 W ALH180 ALH180 ESD Hylly ALH Korkeussäädettävä hylly 25 mm:n matalapainelaminaattia. Kantavuus 50 kg. Kiinnitys pystyprofiileihin. TYÖPÖYDÄT WB varusteluosat Alataso AT Takapysäytinlista LIST Alataso AT Mitat L x S mm Maks. kantavuus kg Soveltuvuus: Koodi Koodi ESD 828 x WB811 AT110 WB AT110 WB ESD 1255 x WB815 AT150 WB AT150 WB ESD 1555 x WB818 AT180 WB AT180 WB ESD Korkeussäädettävä alataso, 25 mm:n matalapainelaminaattia. Asennetaan jalkojen väliin. = ei varastotuote Takapysäytinlista LIST Mitat Soveltuvuus: Koodi L x S x K mm 1400 x 52 x 27 ALH150, AT150 WB, LIST150 AT150 TPH 1700 x 52 x 27 ALH180, AT180 WB, LIST180 AT180 TPH Estää esineitä putoamasta tasolta. Kiinnitys AT-alatasoon tai ALH-hyllyyn. 22 Ergonomiset työtilat tuoteluettelo

23 Jakajat PDH Korkeus mm Soveltuvuus: Koodi Koodi ESD 330 ALH PDH PDH Käytetään yhdessä ALH-hyllyn kanssa. Toimitetaan viiden sarjoissa. Reikälevy ARL Mitat Soveltuvuus: Koodi Koodi ESD L x K mm 668 x 500 AKK70, AKK150 ARL70 ARL x 500 AKK180 ARL100 ARL100 Jakajat PDH Kiinnitys AKK-kiinnityskehikkoon. Rei ityksen koko on 9 x 9 mm ja reikäväli 38 mm keskeltä keskelle. Säätöhylly ASH Mitat L x S mm Soveltuvuus: Koodi Koodi ESD 660 x 400 AKK70, AKK150, AKK180 ASH70 ASH70 ESD 960 x 400 AKK180 ASH100 ASH100 ESD Syvyyden, korkeuden ja kulman portaaton säätö. Hylly 25 mm:n matalapainelaminaattia. Korotettu etulaita. Kantavuus 35 kg:n tasaista kuormaa. Kiinnitys AKK-kiinnityskehikkoon. Reikälevy ARL Laatikkoprofiili BP Pituus mm Soveltuvuus: Koodi Koodi ESD 685 AKK 70, AKK150, BP70 BP70 ESD AKK AKK180 BP100 BP100 ESD Alumiinisäätöputki poimintalaatikoihin ja -rasioihin. Kiinnitys AKK-kiinnityskehikkoon. Säätöhylly ASH Laatikkoprofiili BP Kääntövarsi ja taso AKV Mitat L x S mm Soveltuvuus: Koodi Koodi ESD 460 x 210 (taso) AL2X AKV400 AKV400 ESD pystyprofiilit Lukittava, kulmasäädettävä ja 360 säteellä kääntyvä terästaso. Kääntyvän varren pituus 590 mm. Kantavuus 15 kg. Laatikkohylly EPL Mitat Soveltuvuus: Hyllyjen Koodi ESD L x S x K mm lukumäärä 455 x 200 x 290 AKV 3 EPL12 ESD Teline kolmella kiinteällä hyllyllä. Vaaleanharmaalla ESD-pulverimaalilla käsiteltyä terästä (RAL 7035). Laatikot tilattava erikseen, sivu 36. Laatikkohyllyyn sopii: 12 kpl ESD tai 12 kpl 30-1L-4ESD tai 6 kpl 30-2L-4ESD tai 6 kpl 30-23L-4ESD. Lomaketeline WDA Mitat L x K mm Soveltuvuus: Koodi Koodi ESD 440 x 300 AL2X WDA WDA ESD pystyprofiilit A3-lomaketeline kääntyvällä varrella. Vaaleanharmaalla pulverimaalilla käsiteltyä terästä (RAL 7035). Varren pituus 220 mm. Kallistus 75. Kääntövarsi ja taso AKV Laatikkohylly EPL Lomaketeline WDA Ergonomiset työtilat tuoteluettelo TYÖPÖYDÄT WB varusteluosat 23

24 Pullonpidike CH Koko L x S x K mm Ø mm Soveltuvuus: Koodi Koodi ESD 110 x 105 x AL2X säätölistat CH CH Kätevä pidike pullolle tai mukille. Valmistettu mustasta polypropeenista. Pullonpidike CH Kierrätysmateriaalisäiliö PRMB Mitat Soveltuvuus: Koodi L x S x K mm 530 x 280 x 585 WB-pöydät PRMB2 530 x 280 x 585 TP-pöydät PRMB Teräskannattimilla varustetun 60 litran säiliön enimmäiskantavuus on 15 kg ja se voidaan sijoittaa pöydän sivulle tai taakse. Kierrätysmateriaalisäiliö PRMB Tarvikelokero PPH Mitat Soveltuvuus: Koodi L x S x K mm 400 x 300 x 140 WB- ja TP-pöydät PPH TXL 186 x 500 x 182 WB- ja TP-pöydät PPH TL PPH TXL kahdella harmaalla 3020 muovilaatikolla ja PPH TL yhdellä punaisella 1950 muovilaatikolla. Tarvikelokero PPH Työkalutaso PTH Mitat Soveltuvuus: Koodi L x S mm 1000 x 60 WB-pöydät PTH100 Työkalutaso PTH Työkalu- ja valaisinkannatin HSB Pituus mm Soveltuvuus: Koodi Koodi ESD 1073 AL2X110 W HSB110 HSB AL2X150 W HSB150 HSB150 TYÖPÖYDÄT WB varusteluosat Työkalu- ja valaisinkannatin HSB Johtokouru WBCT 1800 AL2X180 W HSB180 HSB180 Teräksinen tukikannatin konetyökalujen ja valaisimien ripustukseen. Kiinnitys pystyprofiileihin. Johtokouru WBCT Koko L x S x K mm Soveltuvuus: Koodi Koodi ESD 948 x 64 x 204 WB811 WBCT110 WBCT x 64 x 204 WB815 WBCT150 WBCT x 64 x 204 WB818 WBCT180 WBCT180 Kiinnitys jalkarunkoon. Johtokouru on vakiovaruste WB C ja WB EL -malleissa. = ei varastotuote 24 Ergonomiset työtilat tuoteluettelo

25 Johdon pidikesarja CC Sarja Soveltuvuus: Koodi Koodi ESD 5 osaa AL2X pystyprofiilit CC8 CC8 Pitää johdot yms. varmasti ja siististi kiinni pöydän rungossa. Kiinnikkeet asennetaan profiilin 8 mm:n uraan. Näppäintaso WKA Mitat L x S mm Soveltuvuus: Koodi Koodi ESD 500 x 220 (hylly) AL2X pystyprofiilit WKA WKA ESD Näppäintaso kääntyvällä varrella. Pulverimaalattu teräs. Kantavuus 15 kg. Varren pituus 220 mm. Johdonpidike CC PC-teline CPU Leveys mm Korkeus mm Soveltuvuus: Koodi Pystymalli WB- ja TP-/TPH-pöydät, CPU SAP-/CTR-/WTR-vaunut Vaakamalli Säädettävä teline joko pysty- tai vaakasuuntaiselle keskusyksikölle. Voidaan kiinnittää työtason alapuolelle. Näppäintaso WKA LCD-näytön kannatin MH ja LCD-näytön kannattimet kääntövarrella MA ja MA2 Kantavuus, kg Soveltuvuus: Koodi 15 WB-/TPH-pöydät ja WTR-vaunu MH 10 WB-/TPH-pöydät ja WTR-vaunu MA 15 WB-/TPH-pöydät ja WTR-vaunu MA2 Kaikki yleisimmät litteät näytöt voidaan kiinnittää 75 x 75 ja 100 x 100 mm kiinnikkeisiin telineeseen. Näytöt voidaan irrottaa telineestä nopeasti ja helposti.. MA ja MA2 -kannattimien varret on kaksoisnivelletty, niiden kääntösäde on 180 ja niitä voidaan liikuttaa mm säteellä säätölistasta. PC-teline CPU LCD-näytön kannatin MH Johtokanava CJK Mitat mm Soveltuvuus: Koodi Lista 631 AL2X CJK70 Lista 931 AL2X CJK100 Kolme kaksoispistorasiaa (E1) ja katkaisin (E2) CJK70 SET Kaksoispistorasia E1 Katkaisin E2 Automaattisulake 10 A E3 Automaattisulake / maadoituskytkin 10 A/30 ma E4 Hätäkatkaisin E5 Tiedonsiirtoliitäntä / suojattu parikaapelille (Cat6) E6 Tiedonsiirtoliitäntä / ilman näyttöä kaapelille (Cat5) E7 Paineilma, pikaliitin 3/8 E8 Voidaan varustaa lukuisilla erikseen tilattavilla komponenteilla. Kaikki tuotteet täyttävät CE-merkinnän edellyttämät vaatimukset. Kolmen metrin pituinen kaapeli on vakiona. Toimitetaan johdotettuna ja käyttövalmiina. Valmiiseen CJK 70 SET -sarjaan kuuluu 3 kaksoispistorasiaa (E1) ja katkaisin (E2). Saatavilla on myös muunlaisia sarjoja. Kääntyvä varsi LCD-näytölle MA Kääntyvä varsi LCD-näytölle MA2 TYÖPÖYDÄT WB varusteluosat CJK70 SET Ergonomiset työtilat tuoteluettelo

26 Concept-työpöydät TYÖPÖYDÄT CONCEPT Concept-työpöydät on suunniteltu ajatellen nimenomaan elektroniikkateollisuutta, jossa ergonomian vaatimukset ovat etusijalla. Säädöt ovat monipuolisia, kaikki komponentit sopivat joustavasti yhteen ja jokainen yksityiskohta kertoo käytännöllisestä ajattelusta. Työpiste sopeutuu työn ja työntekijän tarpeisiin. Tällöin käyttäjän liikeradat voidaan optimoida, jolloin suorituskyky paranee, työn rasittavuus vähenee ja tuottavuus kasvaa. Modulaarinen suunnittelu mahdollistaa myös täydellisen integroinnin jo olemassa oleviin ratkaisuihin ja joustavan mukautumisen, kun olosuhteet muuttuvat. Concepttyöpöytiä käytetään esimerkiksi kokoonpano-, laaduntarkistus- ja korjaustyöpisteinä. Concept-työpöytiä on saatavilla perustyöpöydän lisäksi myös moottori- tai käsisäätöisinä versioina. max 500 KG Ergonominen ja käyttäjän tarpeisiin mukautuva Helposti muunneltava moduulirakenteensa ansiosta Soveltuu raskaille kuormille 2years GUARANTEE 5years GUARANTEE Tarjolla laaja valikoima varusteluosia kaikkiin tarpeisiin 26 Ergonomiset työtilat tuoteluettelo

27 Esimerkkejä Concept-työpöydistä Concept-työpöytä Koodi C Kpl Nimi Koko mm Koodi 1 Runko 1500 x Laminaattitaso 1500 x Moottorisäätöinen Concept-työpöytä Koodi C Kpl Nimi Koko mm Koodi 1 Runko 1500 x Laminaattitaso 1500 x Kampisäätöinen Concept-työpöytä Koodi C Kpl Nimi Koko mm Koodi 1 Runko 1500 x Laminaattitaso 1500 x Concept-pöydät voidaan varustaa pyörillä! Pyöräsarja Ø100 ESD Koodi Pyöräsarja Ø100 Koodi Kantavuus pyörällisenä 300 kg. Concept-työpiste Koodi C Kpl Nimi Koko mm Koodi 1 Runko 1500 x Laminaattitaso 1500 x Säätöputkimoduuli 2 x M Laatikosto 30/ x 454 x Kiinnityssarja Puomi, Concept Jalkatuki, puomi 550 x Valaisin-/kevenninteline 2 x M Valaisin, HiLite Säätötaso 720 x Reikätausta LCD-näytön kannatin Energiakisko Laatikkolista M Poimintalaatikot Ergonomiset työtilat tuoteluettelo TYÖPÖYDÄT CONCEPT 27

28 Concept-työpisteen suunnittelu 1000, 1200, 1500, 1806, , 750, 900 Valitse pöydän runko ja korkeudensäätömekanismi: perustyöpöytä, kampi- tai moottorisäätöinen pöytä moottori kampi ruuvi Valitse työtaso rungon mukaan laminaatista tai ESD-suojatusta tasosta. Concept-työpöytärunko Työpöytärungon mitat L x S mm Peruspöytärunko Työpöytärunko, kantavuus kg Työpöytärunko, kampisäätöinen Työpöytärunko, kantavuus kg Työpöytärunko, moottorisäätöinen Työpöytärunko, kantavuus kg 1000 x x x x x x x x x x 750 Koodi Koodi Koodi Pöydän korkeus portaattomasti säädettävä mm mm mm Concept-pöytätasot Mitat L x S mm Koodi Koodi ESD TYÖPÖYDÄT CONCEPT Laminaattitaso -69 Pinta vaaleanharmaata, pilkullista laminaattia Reunalistat muovia Tason paksuus 25 mm ESD-taso Pinta vaaleanharmaata laminaattia Harmaat reunalistat Tason paksuus 25 mm Kiinnitetään puuruuveilla Puolijohtava (ESD) 1000 x TT10060-ESD 1000 x TT10075-ESD 1000 x TT10090-ESD 1200 x TT12060-ESD 1200 x TT12075-ESD 1200 x TT12090-ESD 1500 x TT15060-ESD 1500 x TT15075-ESD 1500 x TT15090-ESD 1806 x TT18060-ESD 1806 x TT18075-ESD 1806 x TT18090-ESD 2000 x TT20060-ESD 2000 x TT20075-ESD 2000 x TT20090-ESD 750 mm syviä runkoja käytetään 900 mm syvien tasojen kanssa = ei varastotuote 28 Ergonomiset työtilat tuoteluettelo
