1 Wasa Station Energiakärkihanke

2 Esityksen sisältö 1. Wasa Station hanke 2. Pohjolan energiapääkaupunki hiilineutraaliksi Energiaratkaisun tausta 4. Kokonaisuuden hallinta: BREEAM aluetasolla ja energiastrategia 5. Tekes-hanke Energiaratkaisun innovointi ja yritysyhteistyö 6. Wasa Station hankkeen energiaratkaisun idea: 1. Energiaväylä + 2. Energiayhtiö + 3. Absorbtio + 4. Kysyntäjousto 7. Hankkeen energia- ja päästövaikutukset 8. Hankkeen demonstraatioarvo: Showroom + Vaasan energiaopetusstrategia 9. Toteutettavuus (Toimijat ja työkalut tuovat luotettavuutta ja varmuutta) 10. Yhteenveto

3 1 Wasa Station hanke

6 2 Vaasan kaupungin rooli

7 Vaasa Pohjolan energiapääkaupunki 1. Valtion ja Vaasan seudun välinen kasvusopimus Kansainvälisyys Digitalisaatio Kaasuosaamisen keskittymä 2. Pohjolan energiapääkaupunki hiilineutraaliksi Vaasan energiaklusteri toimiva kokonaisuus

9 3 Energiaratkaisun tausta

10 Kai Mykkänen/Eduskunnan energiaremonttiryhmä

11 4 Kokonaisuuden hallinta 1. BREEAM Communities 2. Energiastrategia

12 BREEAM aluetasolla Prosessin hallinta ja osallistuminen Sosiaalinen ja taloudellinen hyvinvointi Luonnonvarat ja energia Maankäyttö ja ekologia Liikenne ja liikkuminen Kuva: Kanozi Architects

13 Energiastrategia

14 6 Tekes-hanke

15 Public R&D funding INKA programme Innovative Cities Sustainable Energy Solutions Tekes the Finnish Funding Agency for Innovation Wasa Station viisi työpakettia TP1 Projektin johto ja raportointi Merinova Oy TP2 ja TP3 Energiajärjestelmät ja yritysyhteistyö Granlund Oy TP4 Energiayhtiö Lemminkäinen TP5 Showroom Merinova Oy

16 Wasa Station - yritysyhteistyö Energiantuotanto- ja kierrätystyöpaja Lokakuu 2014 Yhteistyöseminaari ja energiatyöpajat Toukokuu 2015 L1-materiaalin kommentointi (yritykset) Jatkokeskustelut L1- kommenttien pohjalta Syksy 2015 Suunnittelun jatkaminen valittujen yhteistyökumppaneiden kanssa Kevät/syksy 2016 Sähköenergiaratkaisut Joulukuu 2014 Kahdenväliset keskustelut yritysten kanssa Touko-kesäkuu 2015 Yritysten kommenttien palautus Kesäkuu 2015 Showroomkeskustelut Helmikuu 2016 Yhteistyöyritysten kartoitus ja kontaktointi Vaasan energiaklusterin toimijat aktiivisesti mukana (energyvaasa.fi)

17 Energiaratkaisun idea: 5 1. Energiaväylä 2. Energiayhtiö 3. Absorbtio korttelitasolla 4. Kysyntäjousto

18 Wasa Station: Energiaväylä solar panels solar heat collectors district heating network cooling DH accumulator refrigeration heating ground source heating/cooling cooling storage Smart Grid Automation and metering

19 Wasa Station: Energiayhtiö

20 Kysyntäjousto/tehoreservi Varavoimakoneen käyttö sähkön tuotannossa biopolttoaineilla Ohjaus sähkön tuntihinnan perusteella Tinkiminen vaatimustasosta Tilapäinen tinkiminen vaatimustasosta: Valaistustason pienentäminen Ilmanvaihtomäärän vähentäminen Kulkuväylien sulatuksen poiskytkentä Toisarvoisen kuorman poiskytkentä Lämpötilan nosto (jäähdytyskaudella) Lämpötilan lasku (lämmityskaudella) Varavoimakoneen käyttö (korvaava energialähde) Kulutuksen aikasiirto Kulutuksen siirto halvan sähkön ajaksi: Jäähdytysveden kehitys varastosäiliöön Lämmitysveden kehitys varastosäiliöön Sähkön varastointi akkuun

21 Säätiedot Internet Sähköhinnat Sähköautomaatio Rakennusautomaatio Valaistusohjaus IV-lämmitys Tilalämmitys Ilmanvaihto Jäähdytys Lämmin kv Valaistus Sähkölaite Musiikki- ja kongressikeskus Liikekeskus Monitoimitila Hotelli Asunto Oy Pysäköinti Energiakeskus Ohjattavat laitteet TK/PK LP Lämmityspatterit TK/PK VJK, NJ, LMP TK/PK JP Verkosto Valaisimet Lämmitys Sähkökeskus

LÄHTÖTIEDOT (käyttäjäkohtaiset) Ihmiset Käyttäjä k (i=1,2, K) Ennuste: Henkilömäärä N henk (t), t=0, 1,.., 23 Aika Lämpötila Tuuli Aurinko Aukioloaika: T auki (t), t=0, 1,.

., 23 Ennuste: Kulutuslaitesähkö W KLAsäh (t), t=0, 1,.., 23 Ennuste: Valaistussähkö W VALsäh (t), t=0, 1,.., 23 Valaistustasovaatimus Algoritmi vuorokauden energiakustannusten optimoimiseksi: 1.

22 LÄHTÖTIEDOT (käyttäjäkohtaiset) Ihmiset Käyttäjä k (i=1,2, K) Ennuste: Henkilömäärä N henk (t), t=0, 1,.., 23 Aika Lämpötila Tuuli Aurinko Aukioloaika: T auki (t), t=0, 1,.., 23 Ennuste: Lämpötila T(t), t=0, 1,.., 23 Ennuste: Tuulisuus V tuuli (t), t=0, 1,.., 23 Ennuste: Säteily SÄT(t), t=0, 1,.., 23 Ilmatieteen laitos Ennuste: Automäärä N auto (t), t=0, 1,.., 23 Ennuste: Kulutuslaitesähkö W KLAsäh (t), t=0, 1,.., 23 Ennuste: Valaistussähkö W VALsäh (t), t=0, 1,.., 23 Valaistustasovaatimus Algoritmi vuorokauden energiakustannusten optimoimiseksi: 1. Määritä lämmitys- ja jäähdytysenergian tarve W(t) 2. Määritä lämmityksen ja jäähdytyksen tuotantovaihtoehdot 3. Optimointi sähkön tuntihinnan mukaan (teho ja aikasiirto) 4. Sähkön huipputehon rajoitus Olosuhdevaatimukset Vaihtoehtoennusteet: Energia W läm (t), Energia W jääh (t) t=0, 1,.., 23 VE 1, 2,, M Vaihtoehtoennusteet: TATE-sähkö W TATEsäh (t), t=0, 1,.., 23 VE 1, 2,, M VE 1, 2,, M + + Vaihtoehtoennusteet: Kaikki sähkö W KAIKKIsäh (t), t=0, 1,.., 23 Sähkön hinta Lämmön hinta Sopimus: Sähkön tuntihinta h säh (t), t=0, 1,.., 23 Sähköntoimittaja Sopimus: Lämpöenergiahinta h läm (t), t=0, 1,.., 23 Lämmöntoimittaja Energiakustannusten optimointi - riippuvuussuhteet Vaihtoehtoennusteet: Kustannus K läm (t), t=0, 1,.., 23 + VE 1, 2,, M Lämpö/jäähdytysenergian kustannukset E Optimi S Edullisin vaihtoehto K Vaihtoehtoennusteet: Kustannus kaikki sähkö K KAIKKIsäh (t), t=0, 1,.., 23 + Sähköenergian kustannukset

23 Hankkeen energia- ja päästövaikutukset

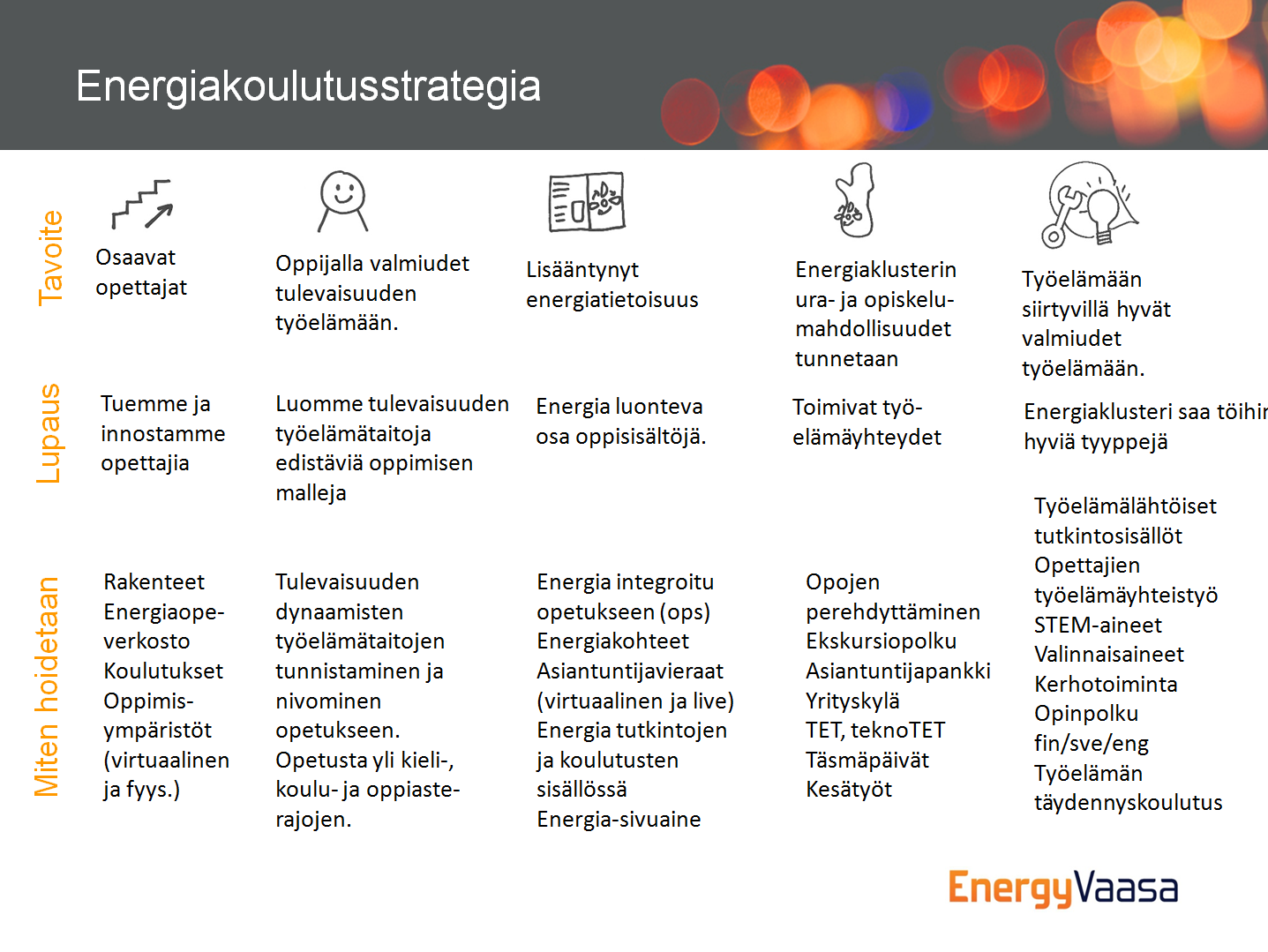

24 8 Showroom, Vaasan energiaopetusstrategia ja oppilaitosyhteistyö

28 9 Toteutettavuus

30 Teollisuuden energiaoptimointija kysyntäjoustoratkaisut kiinteistö- ja rakennusalalle Korttelitason Esimerkkikohde, jossa energiajärjestelmät toteutetaan yhtenä kokonaisuutena eikä perinteiseen tapaan rakennuskohtaisesti Liiketoimintamallit - Energiayhtiö - Kysyntäjoustointegraattori - Absorbtio korttelitasolle Suomen, Pohjolan energiapääkaupungin ja Vaasan energiaklusterin showroom keskelle kaupunkia Kiertotalouden ratkaisut jätteenpolttolaitoksen hukkalämpöjen hyödyntäminen absorbtiojäähdytyksellä
