1 OptiPlex 3030 All-in-One Omistajan opas Säädösten mukainen malli: W10B Säädösten mukainen tyyppi: W10B001

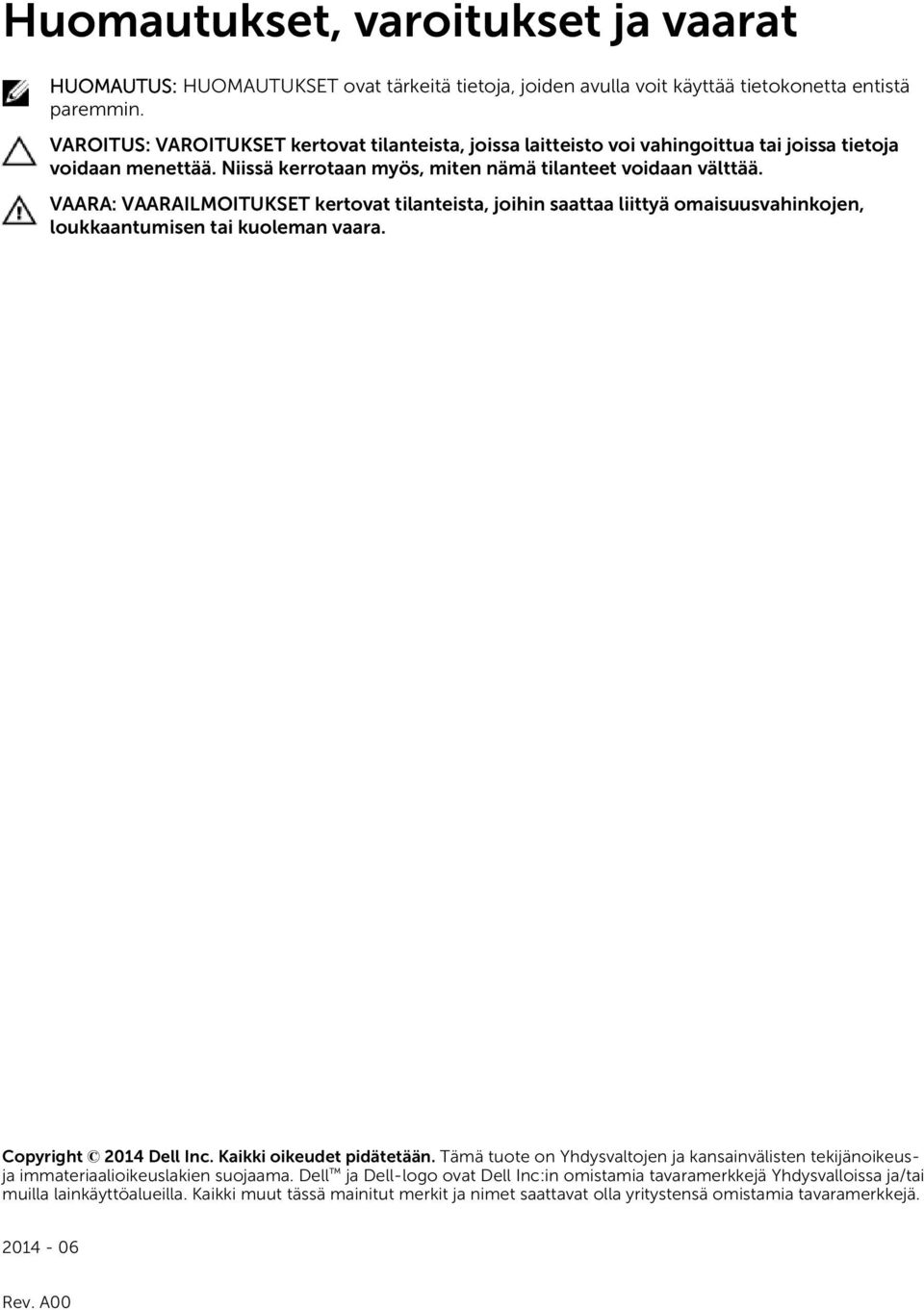

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara. Copyright 2014 Dell Inc. Kaikki oikeudet pidätetään. Tämä tuote on Yhdysvaltojen ja kansainvälisten tekijänoikeusja immateriaalioikeuslakien suojaama. Dell ja Dell-logo ovat Dell Inc:in omistamia tavaramerkkejä Yhdysvalloissa ja/tai muilla lainkäyttöalueilla. Kaikki muut tässä mainitut merkit ja nimet saattavat olla yritystensä omistamia tavaramerkkejä Rev. A00

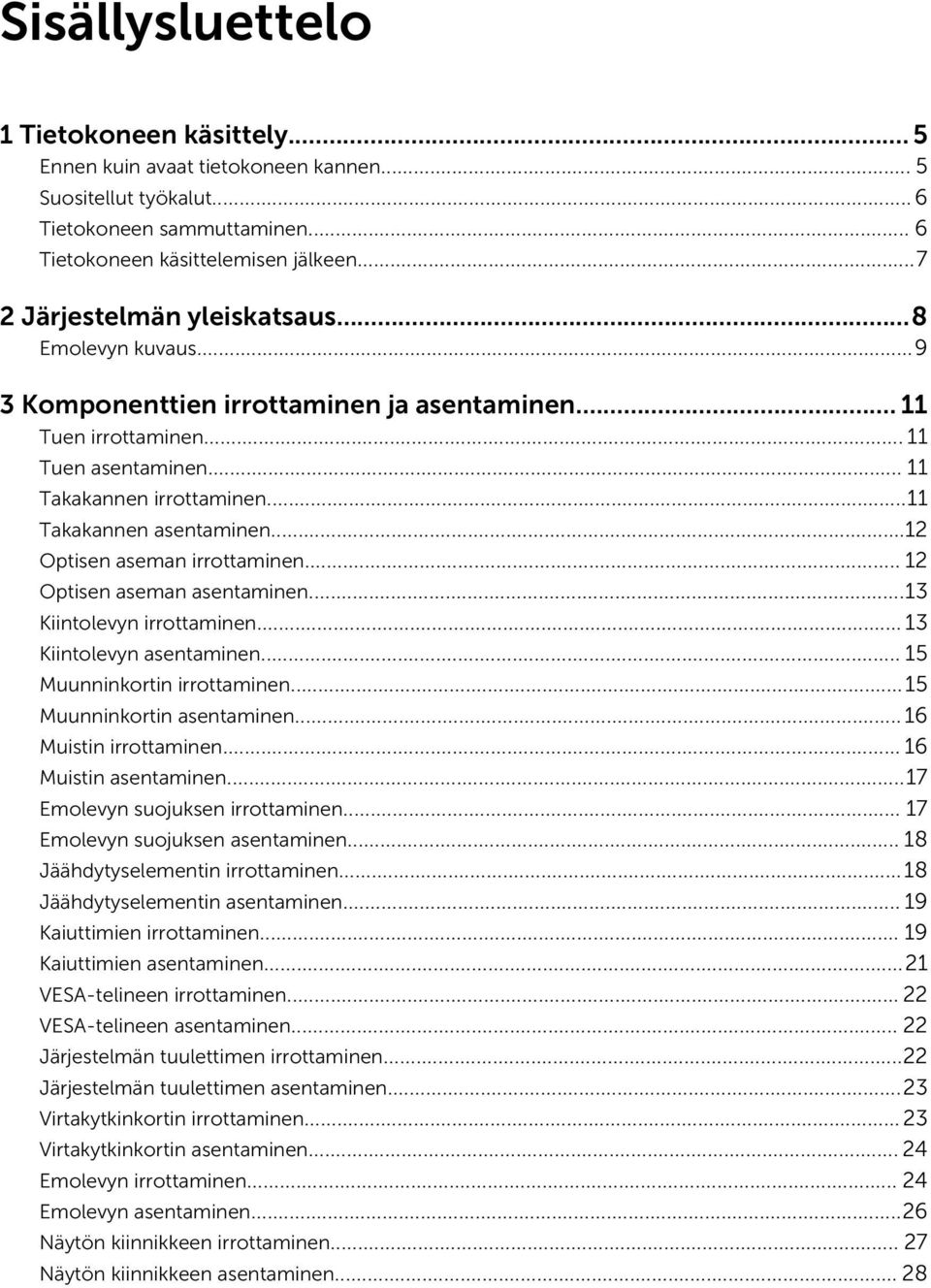

3 Sisällysluettelo 1 Tietokoneen käsittely... 5 Ennen kuin avaat tietokoneen kannen... 5 Suositellut työkalut... 6 Tietokoneen sammuttaminen... 6 Tietokoneen käsittelemisen jälkeen Järjestelmän yleiskatsaus...8 Emolevyn kuvaus Komponenttien irrottaminen ja asentaminen Tuen irrottaminen Tuen asentaminen Takakannen irrottaminen...11 Takakannen asentaminen...12 Optisen aseman irrottaminen Optisen aseman asentaminen...13 Kiintolevyn irrottaminen Kiintolevyn asentaminen Muunninkortin irrottaminen...15 Muunninkortin asentaminen Muistin irrottaminen Muistin asentaminen...17 Emolevyn suojuksen irrottaminen Emolevyn suojuksen asentaminen Jäähdytyselementin irrottaminen...18 Jäähdytyselementin asentaminen Kaiuttimien irrottaminen Kaiuttimien asentaminen...21 VESA-telineen irrottaminen VESA-telineen asentaminen Järjestelmän tuulettimen irrottaminen...22 Järjestelmän tuulettimen asentaminen...23 Virtakytkinkortin irrottaminen Virtakytkinkortin asentaminen Emolevyn irrottaminen Emolevyn asentaminen...26 Näytön kiinnikkeen irrottaminen Näytön kiinnikkeen asentaminen... 28

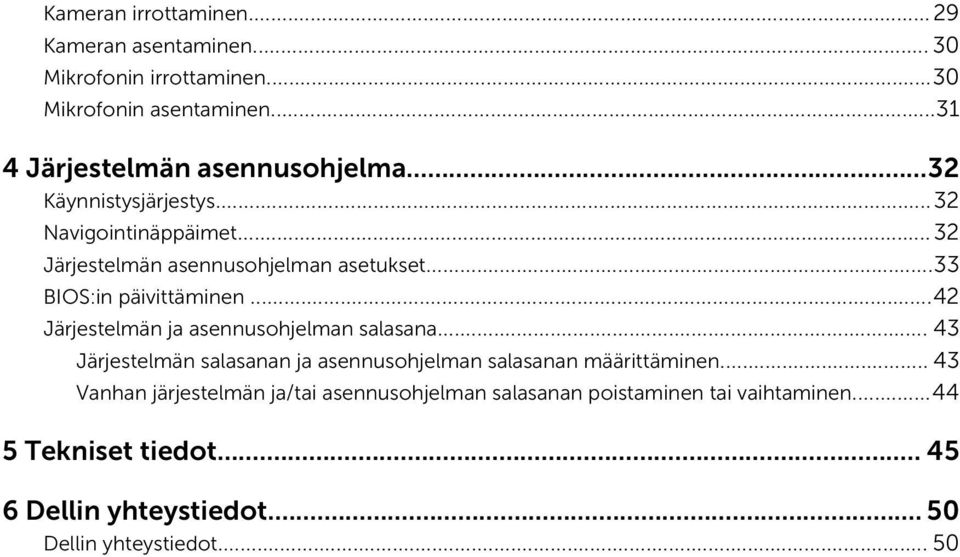

4 Kameran irrottaminen...29 Kameran asentaminen Mikrofonin irrottaminen...30 Mikrofonin asentaminen Järjestelmän asennusohjelma...32 Käynnistysjärjestys...32 Navigointinäppäimet Järjestelmän asennusohjelman asetukset...33 BIOS:in päivittäminen...42 Järjestelmän ja asennusohjelman salasana Järjestelmän salasanan ja asennusohjelman salasanan määrittäminen Vanhan järjestelmän ja/tai asennusohjelman salasanan poistaminen tai vaihtaminen Tekniset tiedot Dellin yhteystiedot Dellin yhteystiedot... 50

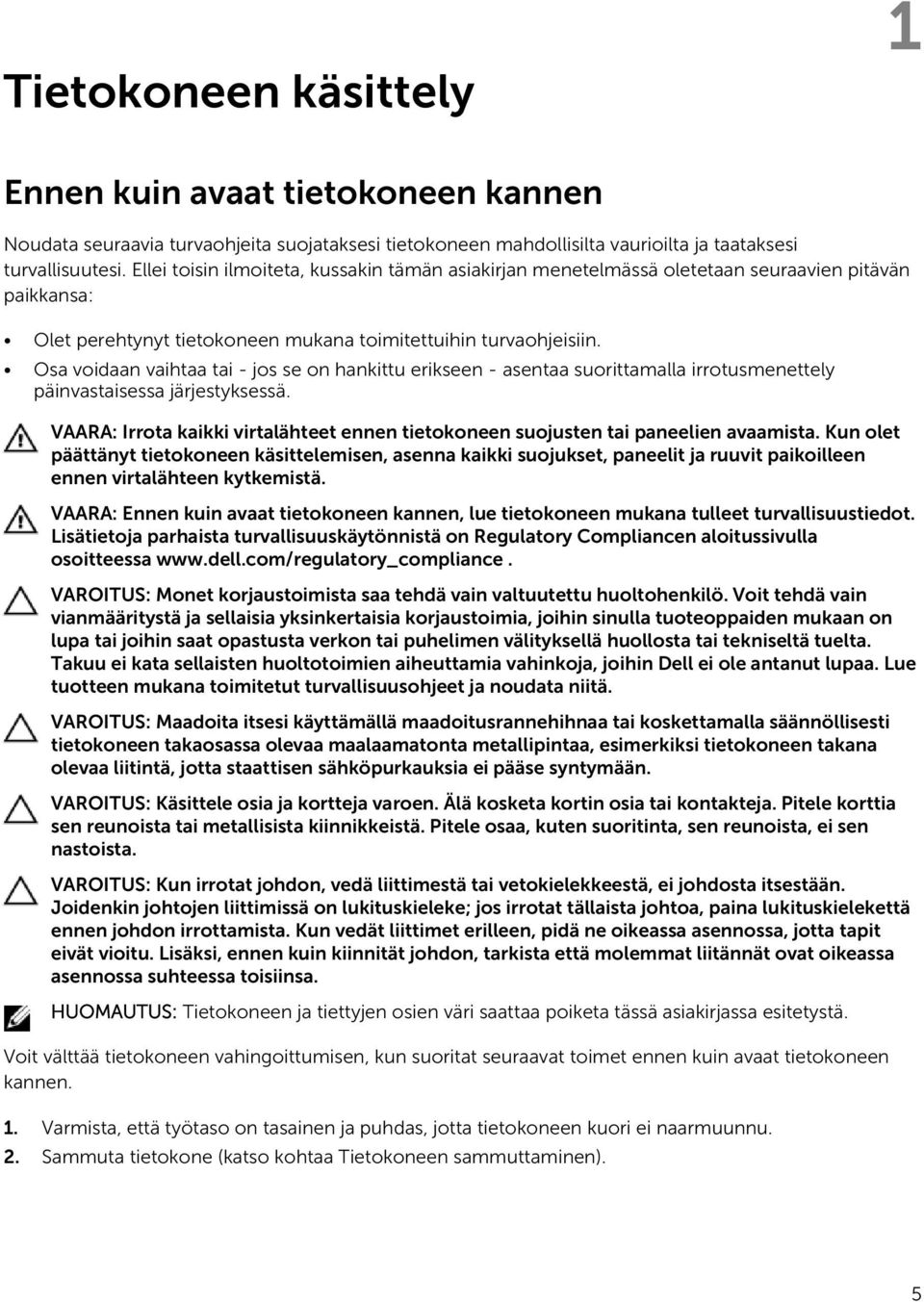

5 Tietokoneen käsittely 1 Ennen kuin avaat tietokoneen kannen Noudata seuraavia turvaohjeita suojataksesi tietokoneen mahdollisilta vaurioilta ja taataksesi turvallisuutesi. Ellei toisin ilmoiteta, kussakin tämän asiakirjan menetelmässä oletetaan seuraavien pitävän paikkansa: Olet perehtynyt tietokoneen mukana toimitettuihin turvaohjeisiin. Osa voidaan vaihtaa tai - jos se on hankittu erikseen - asentaa suorittamalla irrotusmenettely päinvastaisessa järjestyksessä. VAARA: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet päättänyt tietokoneen käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen virtalähteen kytkemistä. VAARA: Ennen kuin avaat tietokoneen kannen, lue tietokoneen mukana tulleet turvallisuustiedot. Lisätietoja parhaista turvallisuuskäytönnistä on Regulatory Compliancen aloitussivulla osoitteessa VAROITUS: Monet korjaustoimista saa tehdä vain valtuutettu huoltohenkilö. Voit tehdä vain vianmääritystä ja sellaisia yksinkertaisia korjaustoimia, joihin sinulla tuoteoppaiden mukaan on lupa tai joihin saat opastusta verkon tai puhelimen välityksellä huollosta tai tekniseltä tuelta. Takuu ei kata sellaisten huoltotoimien aiheuttamia vahinkoja, joihin Dell ei ole antanut lupaa. Lue tuotteen mukana toimitetut turvallisuusohjeet ja noudata niitä. VAROITUS: Maadoita itsesi käyttämällä maadoitusrannehihnaa tai koskettamalla säännöllisesti tietokoneen takaosassa olevaa maalaamatonta metallipintaa, esimerkiksi tietokoneen takana olevaa liitintä, jotta staattisen sähköpurkauksia ei pääse syntymään. VAROITUS: Käsittele osia ja kortteja varoen. Älä kosketa kortin osia tai kontakteja. Pitele korttia sen reunoista tai metallisista kiinnikkeistä. Pitele osaa, kuten suoritinta, sen reunoista, ei sen nastoista. VAROITUS: Kun irrotat johdon, vedä liittimestä tai vetokielekkeestä, ei johdosta itsestään. Joidenkin johtojen liittimissä on lukituskieleke; jos irrotat tällaista johtoa, paina lukituskielekettä ennen johdon irrottamista. Kun vedät liittimet erilleen, pidä ne oikeassa asennossa, jotta tapit eivät vioitu. Lisäksi, ennen kuin kiinnität johdon, tarkista että molemmat liitännät ovat oikeassa asennossa suhteessa toisiinsa. HUOMAUTUS: Tietokoneen ja tiettyjen osien väri saattaa poiketa tässä asiakirjassa esitetystä. Voit välttää tietokoneen vahingoittumisen, kun suoritat seuraavat toimet ennen kuin avaat tietokoneen kannen. 1. Varmista, että työtaso on tasainen ja puhdas, jotta tietokoneen kuori ei naarmuunnu. 2. Sammuta tietokone (katso kohtaa Tietokoneen sammuttaminen). 5

6 VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota sitten kaapeli verkkolaitteesta. 3. Irrota kaikki verkkokaapelit tietokoneesta. 4. Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta. 5. Maadoita emolevy pitämällä virtapainike alhaalla, kun järjestelmästä on katkaistu virta. 6. Irrota kansi. VAROITUS: Ennen kuin kosketat mitään osaa tietokoneen sisällä, maadoita itsesi koskettamalla maalaamatonta metallipintaa, kuten tietokoneen takana olevaa metallia. Kun työskentelet,kosketa maalaamatonta metallipintaa säännöllisesti, jotta staattinen sähkö pääsee purkautumaan vioittamatta sisäkomponentteja. Suositellut työkalut Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja: pieni tasapäinen ruuvitaltta Ristipääruuviavain Pieni muovipuikko Tietokoneen sammuttaminen VAROITUS: Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet tiedostot ja sulkemalla kaikki avoimet ohjelmat, ennen kuin sammutat tietokoneen. 1. Käyttöjärjestelmän sammuttaminen: Windows 8: Kosketuslaitteen käyttö: a. Pyyhkäise näytön oikeasta laidasta, avaa oikopolkuvalikko ja valitse Asetukset. b. Valitse ja valitse Sammuta Hiiren käyttö: a. Osoita näytön oikeaa yläkulmaa ja napsauta Asetukset. b. Napsauta ja valitse Sammuta. Windows 7: 1. Valitse Käynnistä.. 2. Valitse Sammuta. tai 1. Valitse Käynnistä.. 6

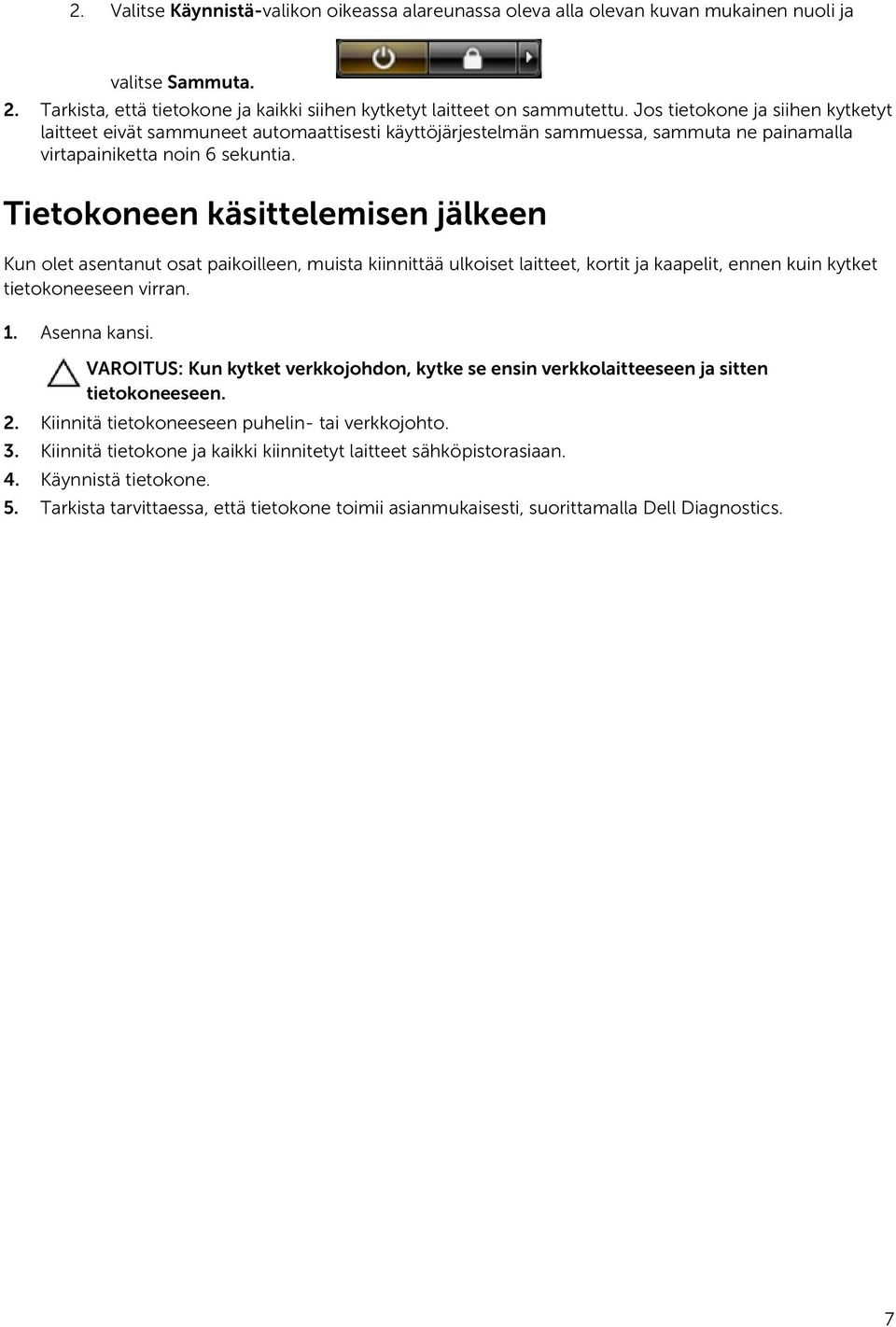

7 2. Valitse Käynnistä-valikon oikeassa alareunassa oleva alla olevan kuvan mukainen nuoli ja valitse Sammuta. 2. Tarkista, että tietokone ja kaikki siihen kytketyt laitteet on sammutettu. Jos tietokone ja siihen kytketyt laitteet eivät sammuneet automaattisesti käyttöjärjestelmän sammuessa, sammuta ne painamalla virtapainiketta noin 6 sekuntia. Tietokoneen käsittelemisen jälkeen Kun olet asentanut osat paikoilleen, muista kiinnittää ulkoiset laitteet, kortit ja kaapelit, ennen kuin kytket tietokoneeseen virran. 1. Asenna kansi. VAROITUS: Kun kytket verkkojohdon, kytke se ensin verkkolaitteeseen ja sitten tietokoneeseen. 2. Kiinnitä tietokoneeseen puhelin- tai verkkojohto. 3. Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan. 4. Käynnistä tietokone. 5. Tarkista tarvittaessa, että tietokone toimii asianmukaisesti, suorittamalla Dell Diagnostics. 7

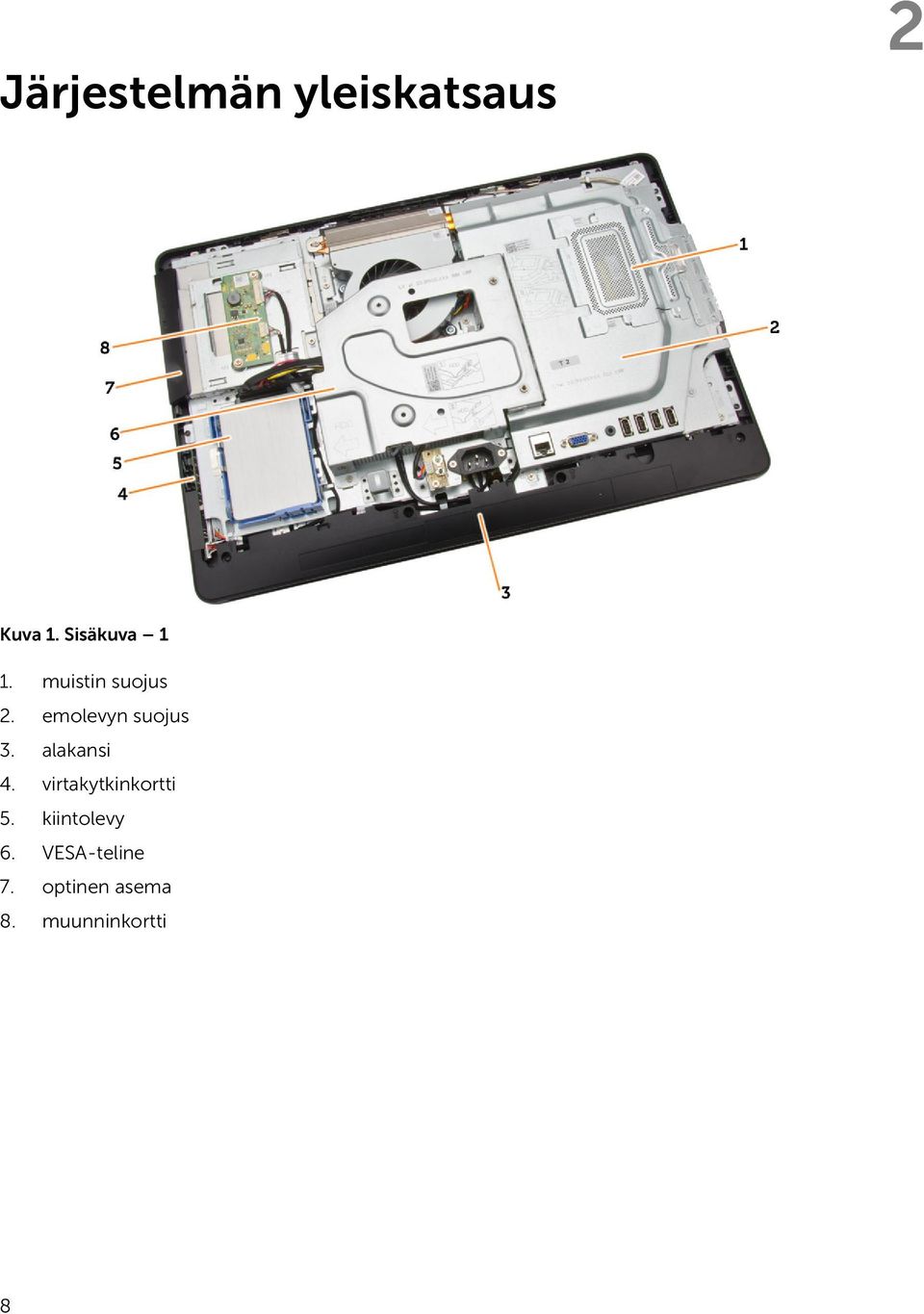

8 Järjestelmän yleiskatsaus 2 Kuva 1. Sisäkuva 1 1. muistin suojus 2. emolevyn suojus 3. alakansi 4. virtakytkinkortti 5. kiintolevy 6. VESA-teline 7. optinen asema 8. muunninkortti 8

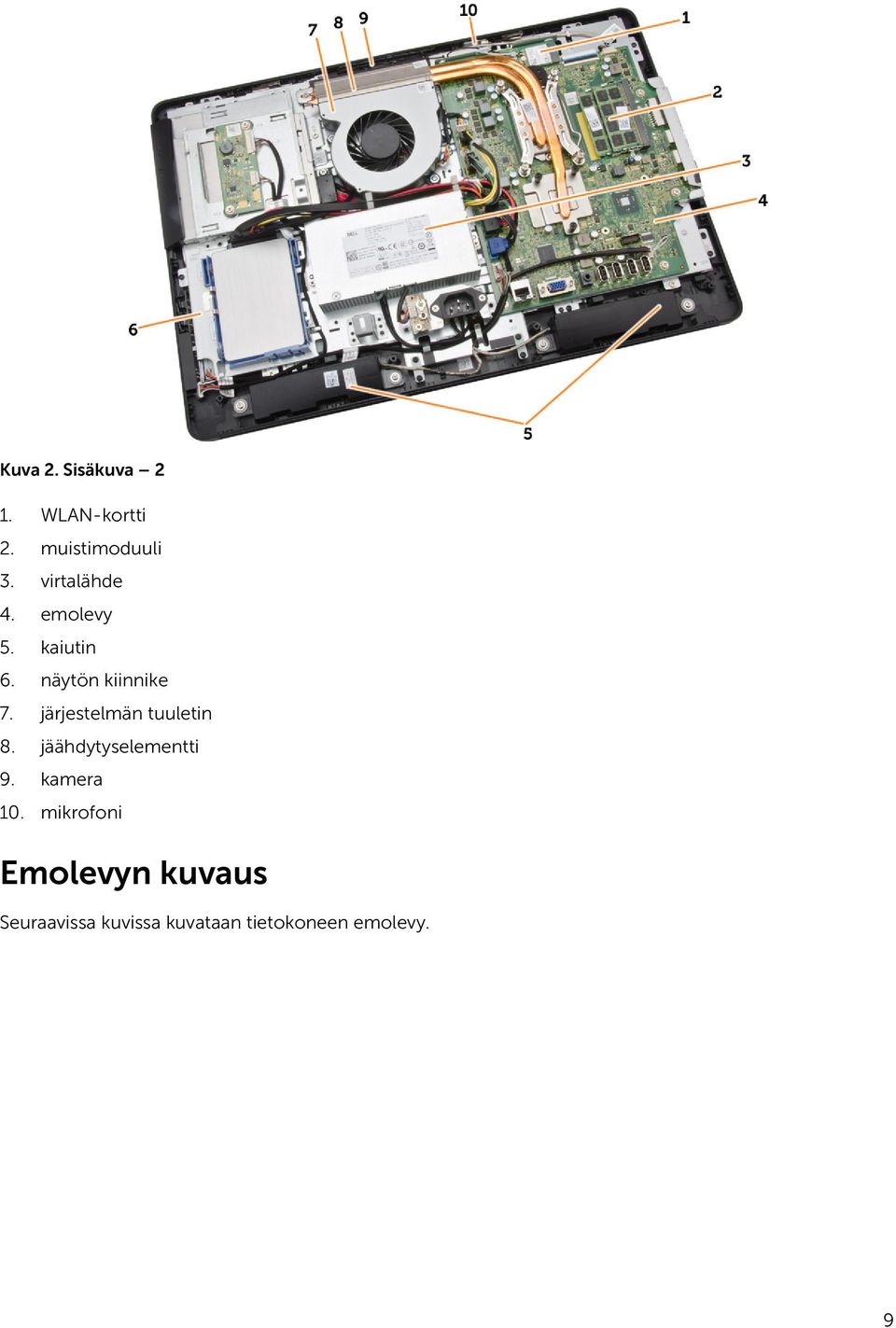

9 Kuva 2. Sisäkuva 2 1. WLAN-kortti 2. muistimoduuli 3. virtalähde 4. emolevy 5. kaiutin 6. näytön kiinnike 7. järjestelmän tuuletin 8. jäähdytyselementti 9. kamera 10. mikrofoni Emolevyn kuvaus Seuraavissa kuvissa kuvataan tietokoneen emolevy. 9

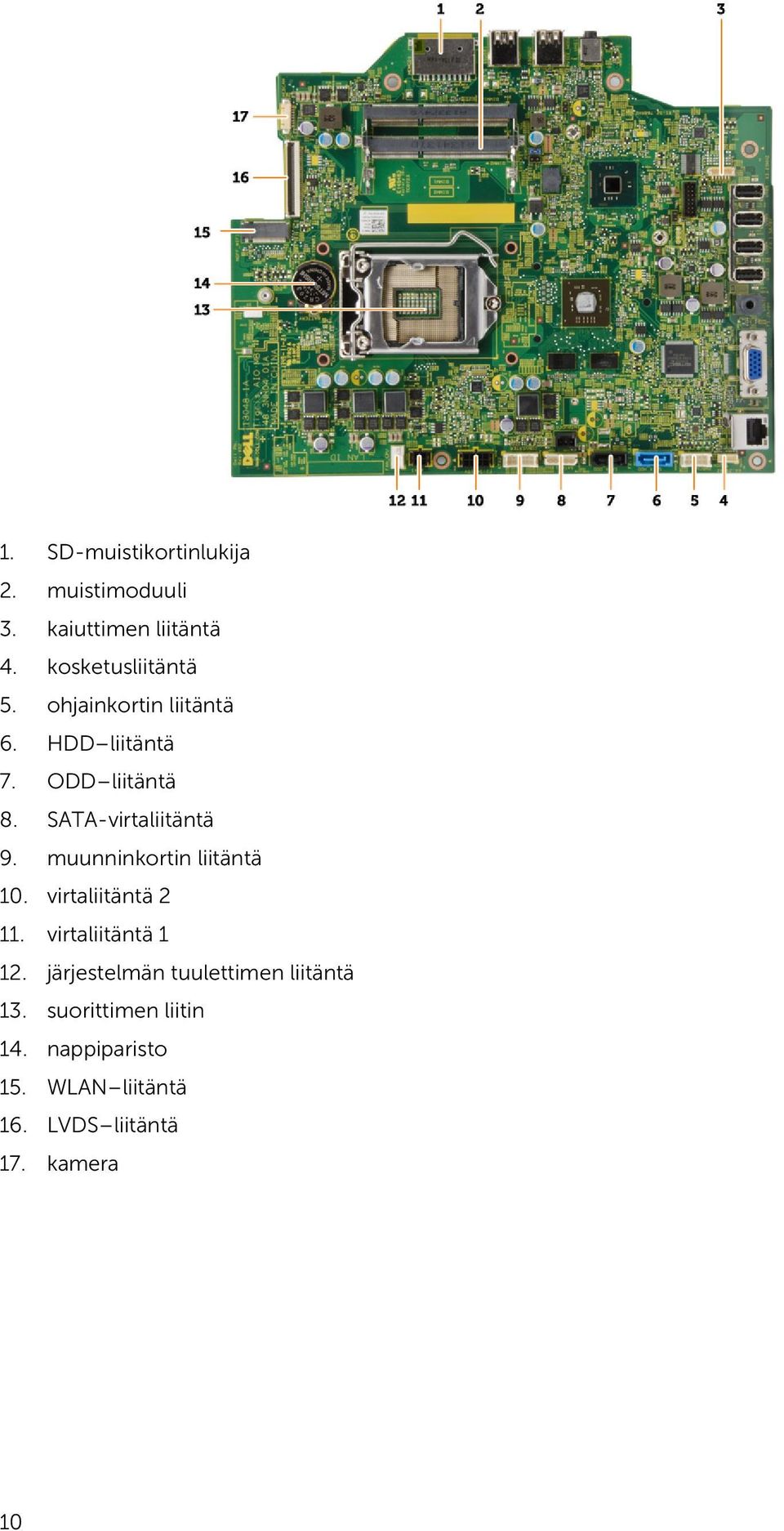

10 1. SD-muistikortinlukija 2. muistimoduuli 3. kaiuttimen liitäntä 4. kosketusliitäntä 5. ohjainkortin liitäntä 6. HDD liitäntä 7. ODD liitäntä 8. SATA-virtaliitäntä 9. muunninkortin liitäntä 10. virtaliitäntä virtaliitäntä järjestelmän tuulettimen liitäntä 13. suorittimen liitin 14. nappiparisto 15. WLAN liitäntä 16. LVDS liitäntä 17. kamera 10

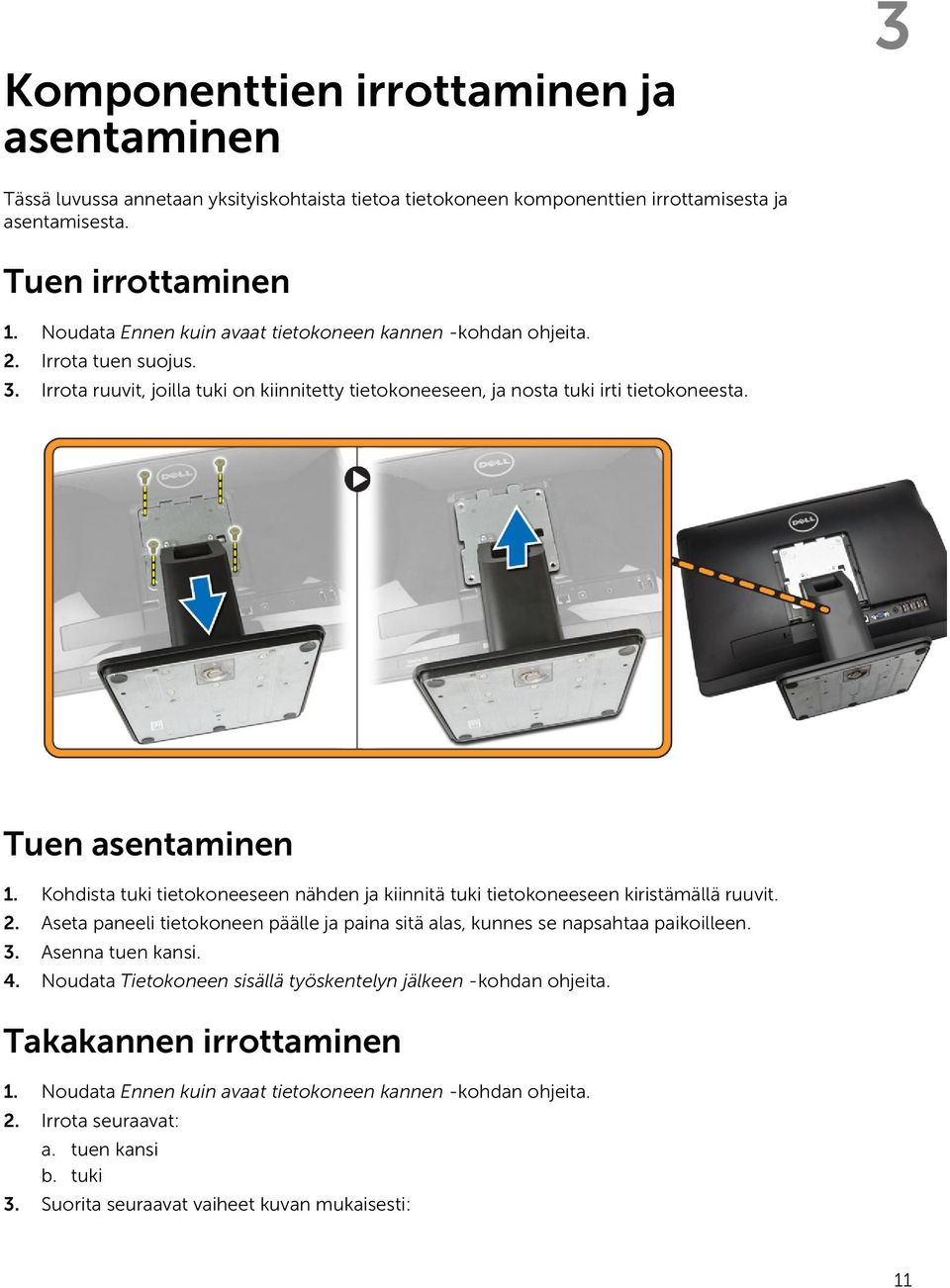

11 Komponenttien irrottaminen ja asentaminen 3 Tässä luvussa annetaan yksityiskohtaista tietoa tietokoneen komponenttien irrottamisesta ja asentamisesta. Tuen irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota tuen suojus. 3. Irrota ruuvit, joilla tuki on kiinnitetty tietokoneeseen, ja nosta tuki irti tietokoneesta. Tuen asentaminen 1. Kohdista tuki tietokoneeseen nähden ja kiinnitä tuki tietokoneeseen kiristämällä ruuvit. 2. Aseta paneeli tietokoneen päälle ja paina sitä alas, kunnes se napsahtaa paikoilleen. 3. Asenna tuen kansi. 4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Takakannen irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki 3. Suorita seuraavat vaiheet kuvan mukaisesti: 11

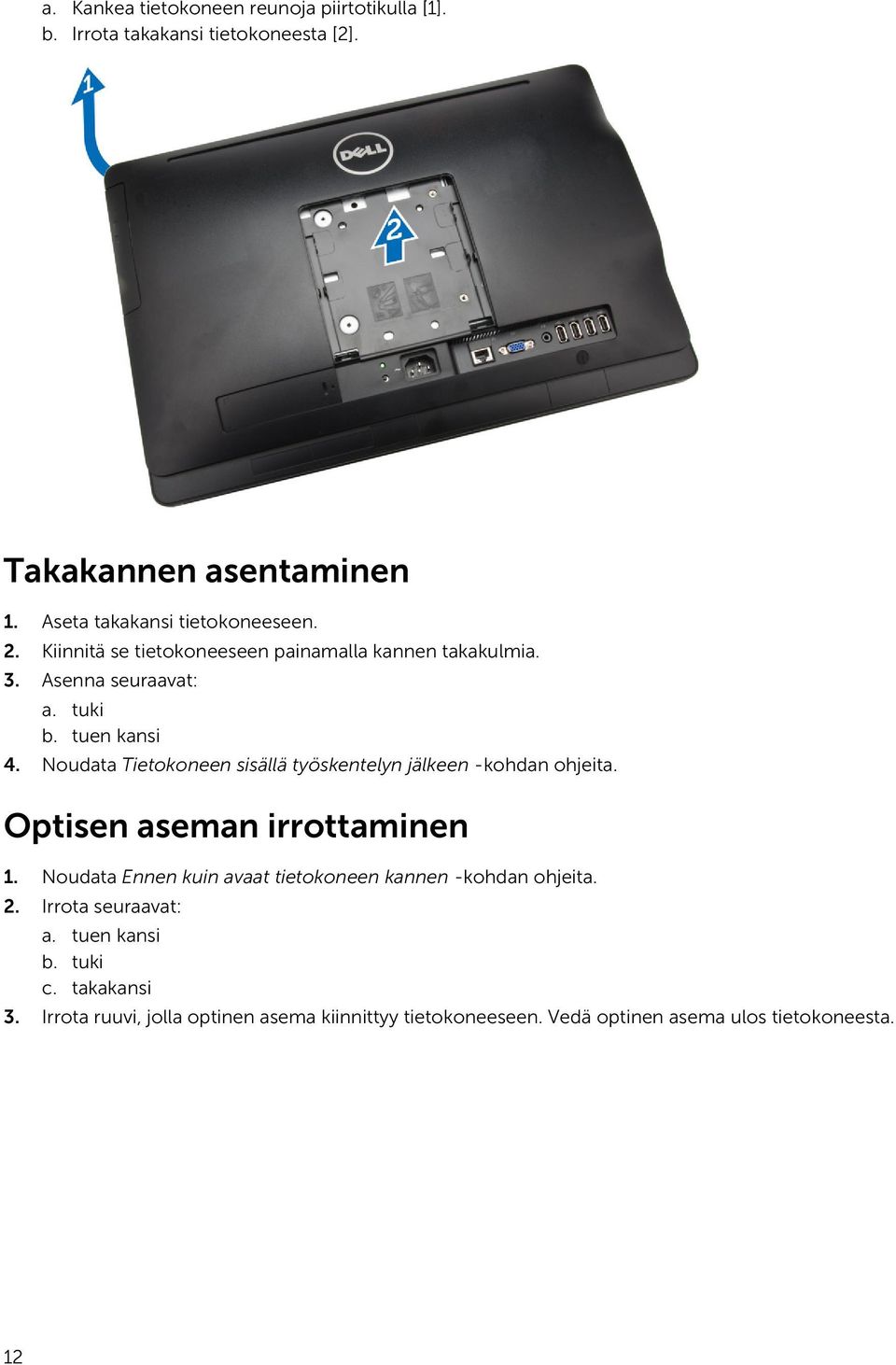

12 a. Kankea tietokoneen reunoja piirtotikulla [1]. b. Irrota takakansi tietokoneesta [2]. Takakannen asentaminen 1. Aseta takakansi tietokoneeseen. 2. Kiinnitä se tietokoneeseen painamalla kannen takakulmia. 3. Asenna seuraavat: a. tuki b. tuen kansi 4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Optisen aseman irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Irrota ruuvi, jolla optinen asema kiinnittyy tietokoneeseen. Vedä optinen asema ulos tietokoneesta. 12

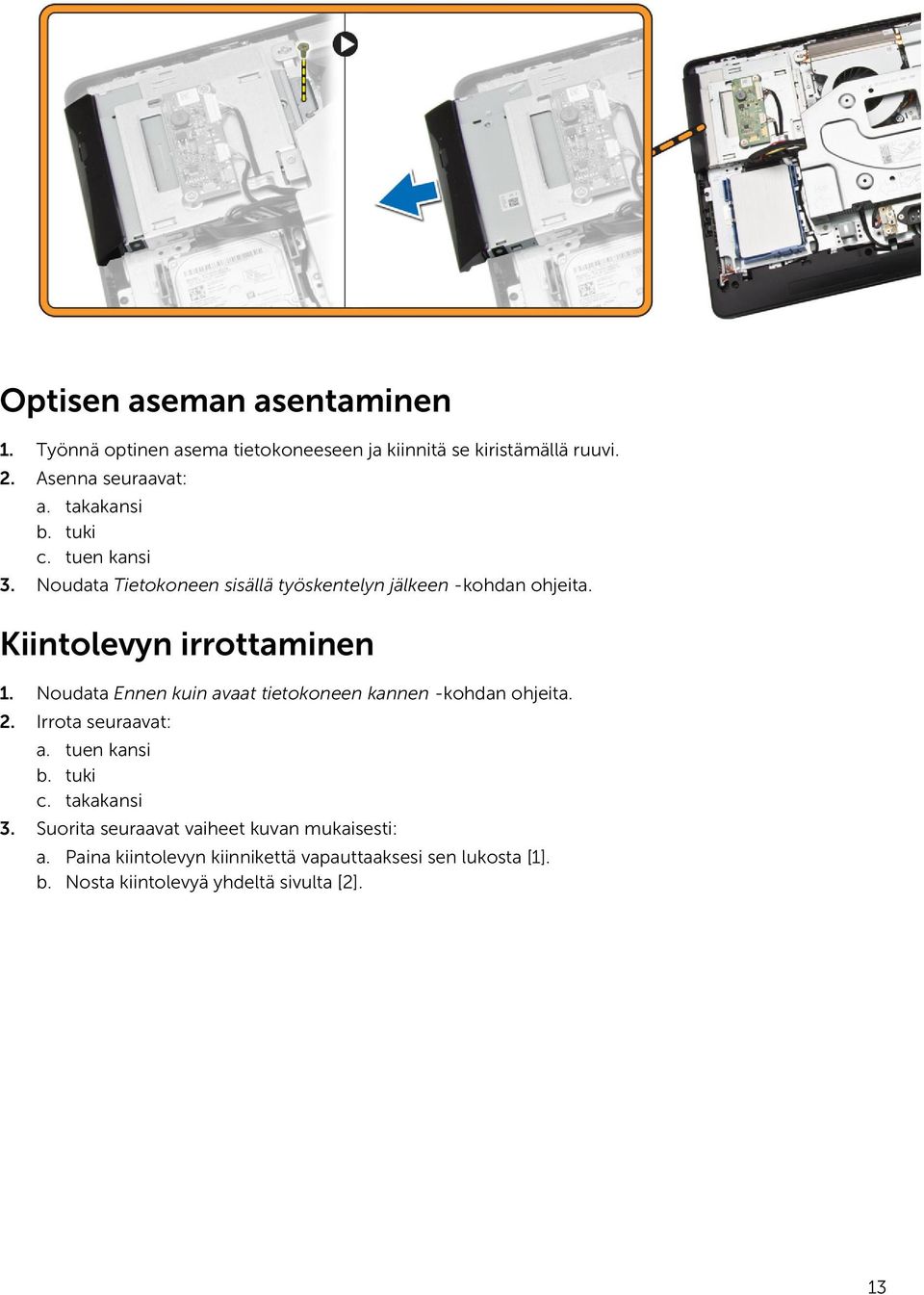

13 Optisen aseman asentaminen 1. Työnnä optinen asema tietokoneeseen ja kiinnitä se kiristämällä ruuvi. 2. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kiintolevyn irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Paina kiintolevyn kiinnikettä vapauttaaksesi sen lukosta [1]. b. Nosta kiintolevyä yhdeltä sivulta [2]. 13

14 4. Vedä kiintolevy ulos päästäksesi käsiksi kiintolevyn kaapeliin. 5. Irrota kiintolevyn kaapeli kiintolevystä ja irrota se sitten tietokoneesta. 6. Kankea kiintolevyn kiinnike auki vapauttaaksesi kiintolevyn. Irrota kiintolevy kiintolevyn kiinnikkeestä. 14

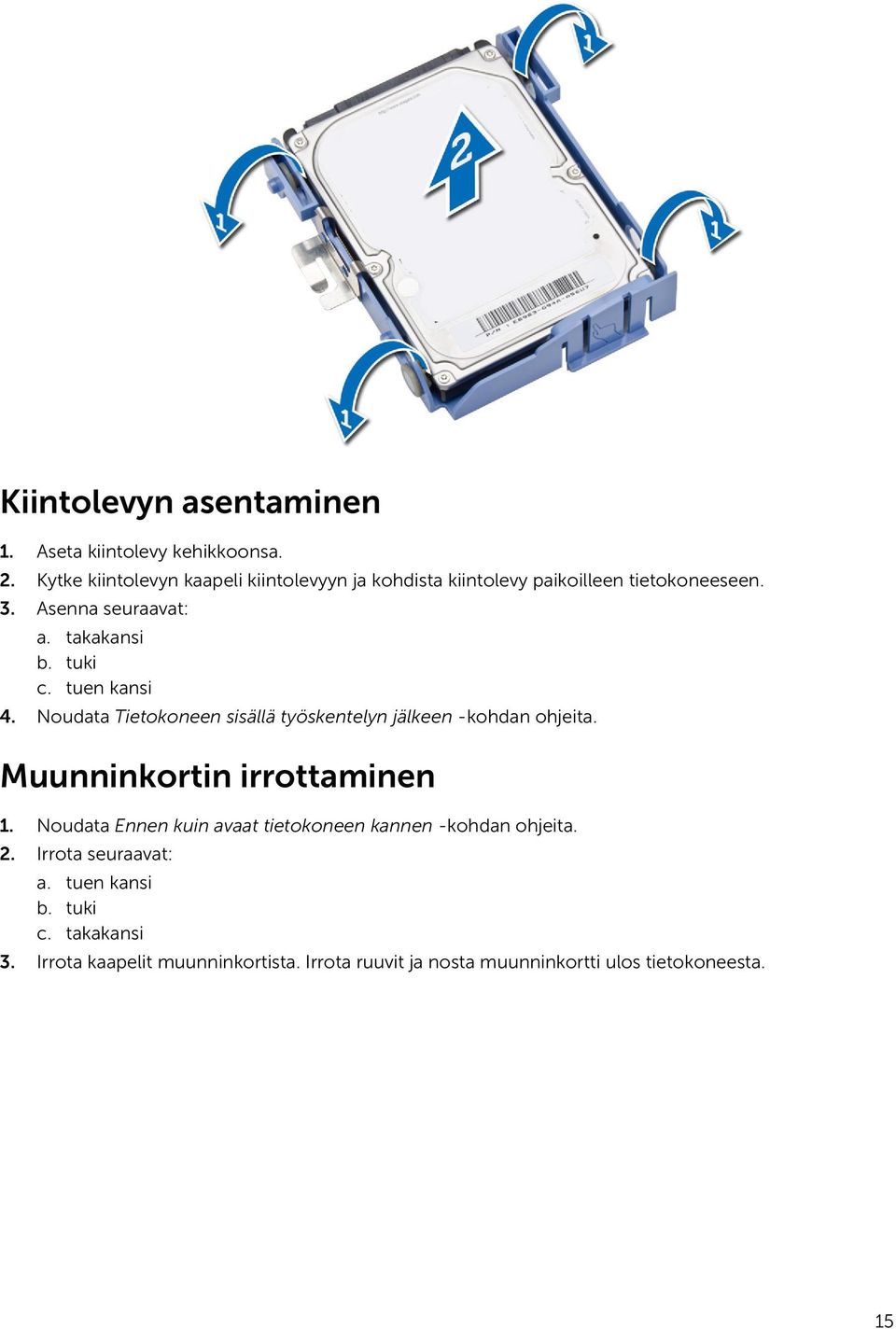

15 Kiintolevyn asentaminen 1. Aseta kiintolevy kehikkoonsa. 2. Kytke kiintolevyn kaapeli kiintolevyyn ja kohdista kiintolevy paikoilleen tietokoneeseen. 3. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Muunninkortin irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Irrota kaapelit muunninkortista. Irrota ruuvit ja nosta muunninkortti ulos tietokoneesta. 15

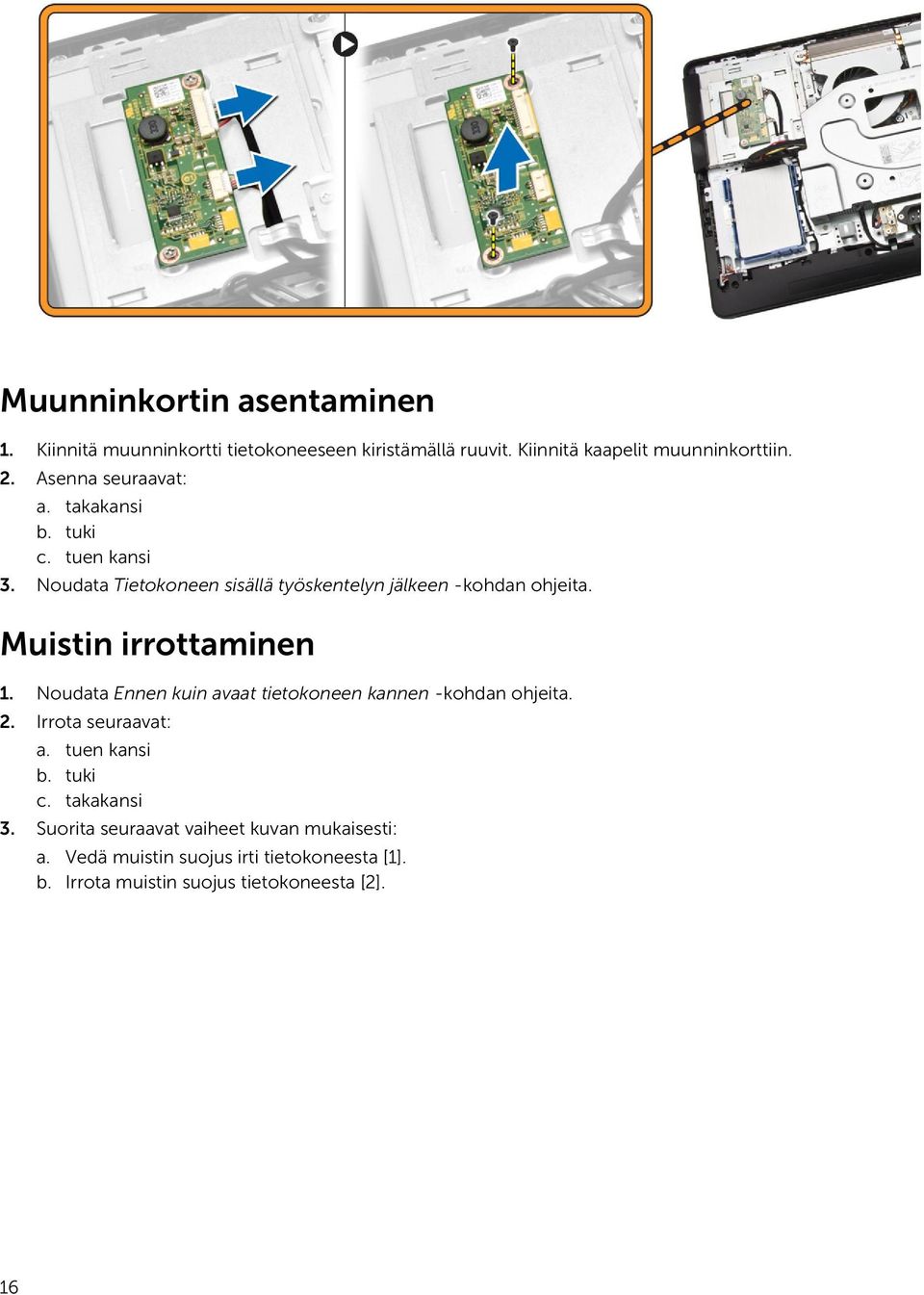

16 Muunninkortin asentaminen 1. Kiinnitä muunninkortti tietokoneeseen kiristämällä ruuvit. Kiinnitä kaapelit muunninkorttiin. 2. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Muistin irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Vedä muistin suojus irti tietokoneesta [1]. b. Irrota muistin suojus tietokoneesta [2]. 16

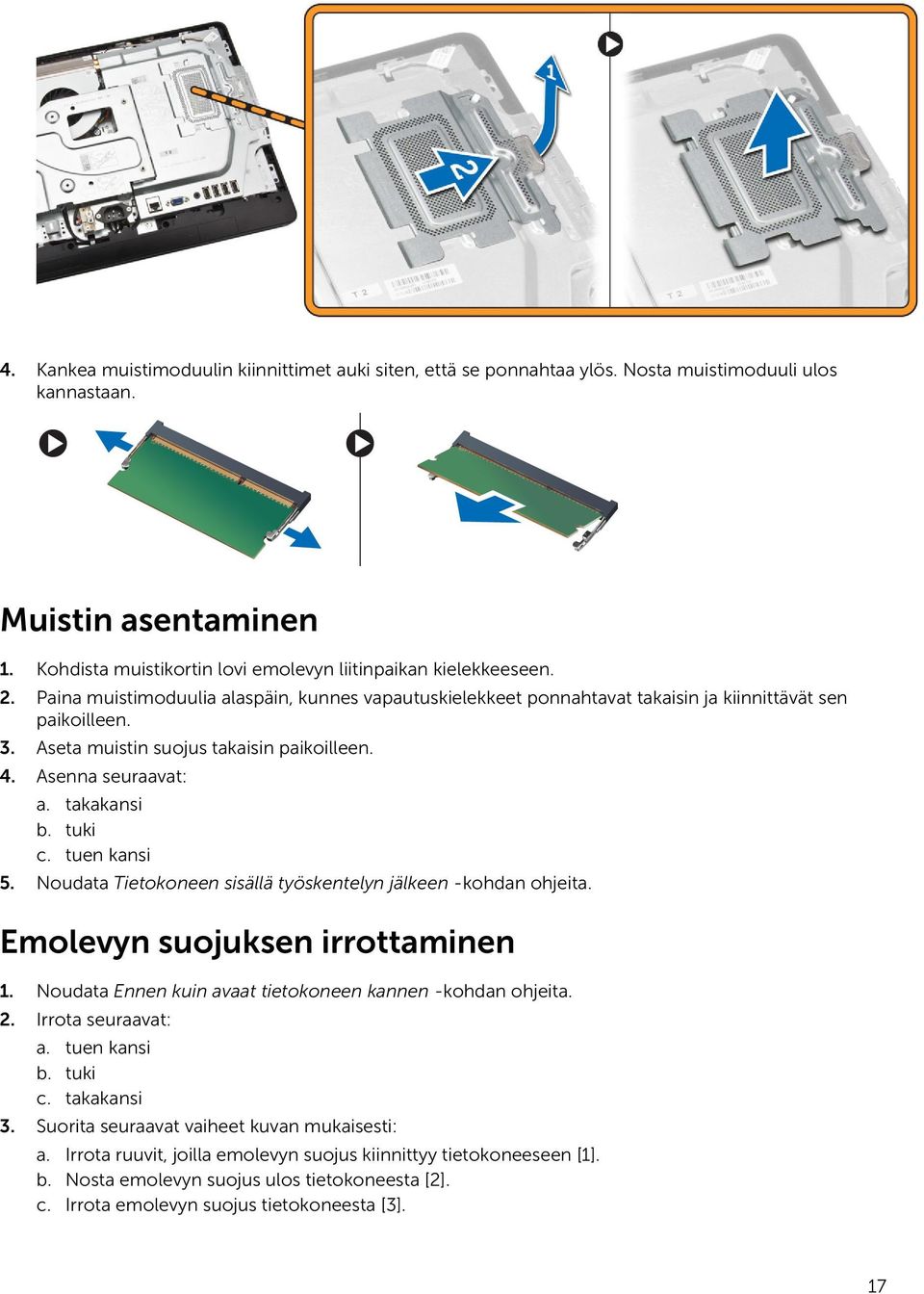

17 4. Kankea muistimoduulin kiinnittimet auki siten, että se ponnahtaa ylös. Nosta muistimoduuli ulos kannastaan. Muistin asentaminen 1. Kohdista muistikortin lovi emolevyn liitinpaikan kielekkeeseen. 2. Paina muistimoduulia alaspäin, kunnes vapautuskielekkeet ponnahtavat takaisin ja kiinnittävät sen paikoilleen. 3. Aseta muistin suojus takaisin paikoilleen. 4. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Emolevyn suojuksen irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota ruuvit, joilla emolevyn suojus kiinnittyy tietokoneeseen [1]. b. Nosta emolevyn suojus ulos tietokoneesta [2]. c. Irrota emolevyn suojus tietokoneesta [3]. 17

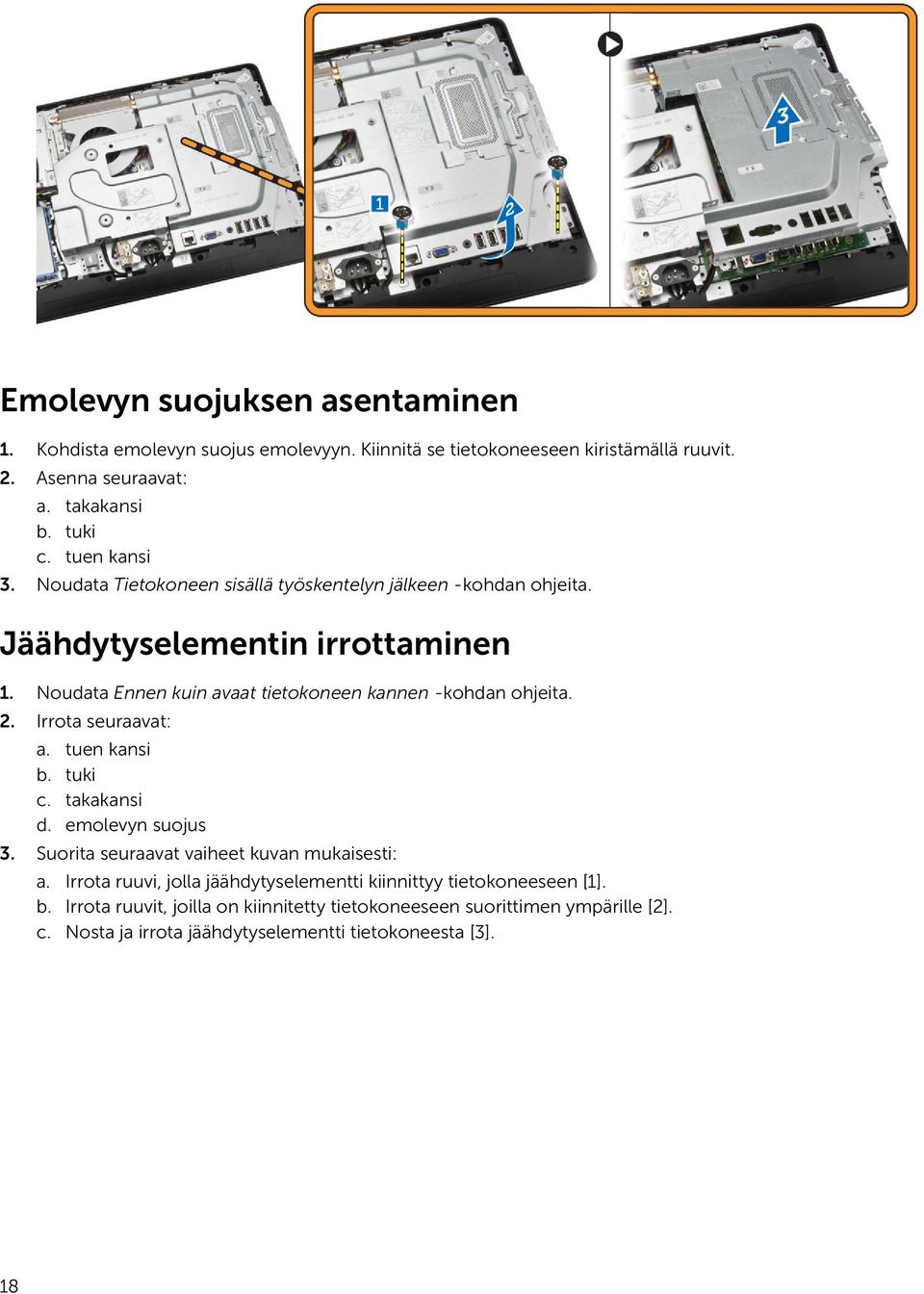

18 Emolevyn suojuksen asentaminen 1. Kohdista emolevyn suojus emolevyyn. Kiinnitä se tietokoneeseen kiristämällä ruuvit. 2. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Jäähdytyselementin irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi d. emolevyn suojus 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota ruuvi, jolla jäähdytyselementti kiinnittyy tietokoneeseen [1]. b. Irrota ruuvit, joilla on kiinnitetty tietokoneeseen suorittimen ympärille [2]. c. Nosta ja irrota jäähdytyselementti tietokoneesta [3]. 18

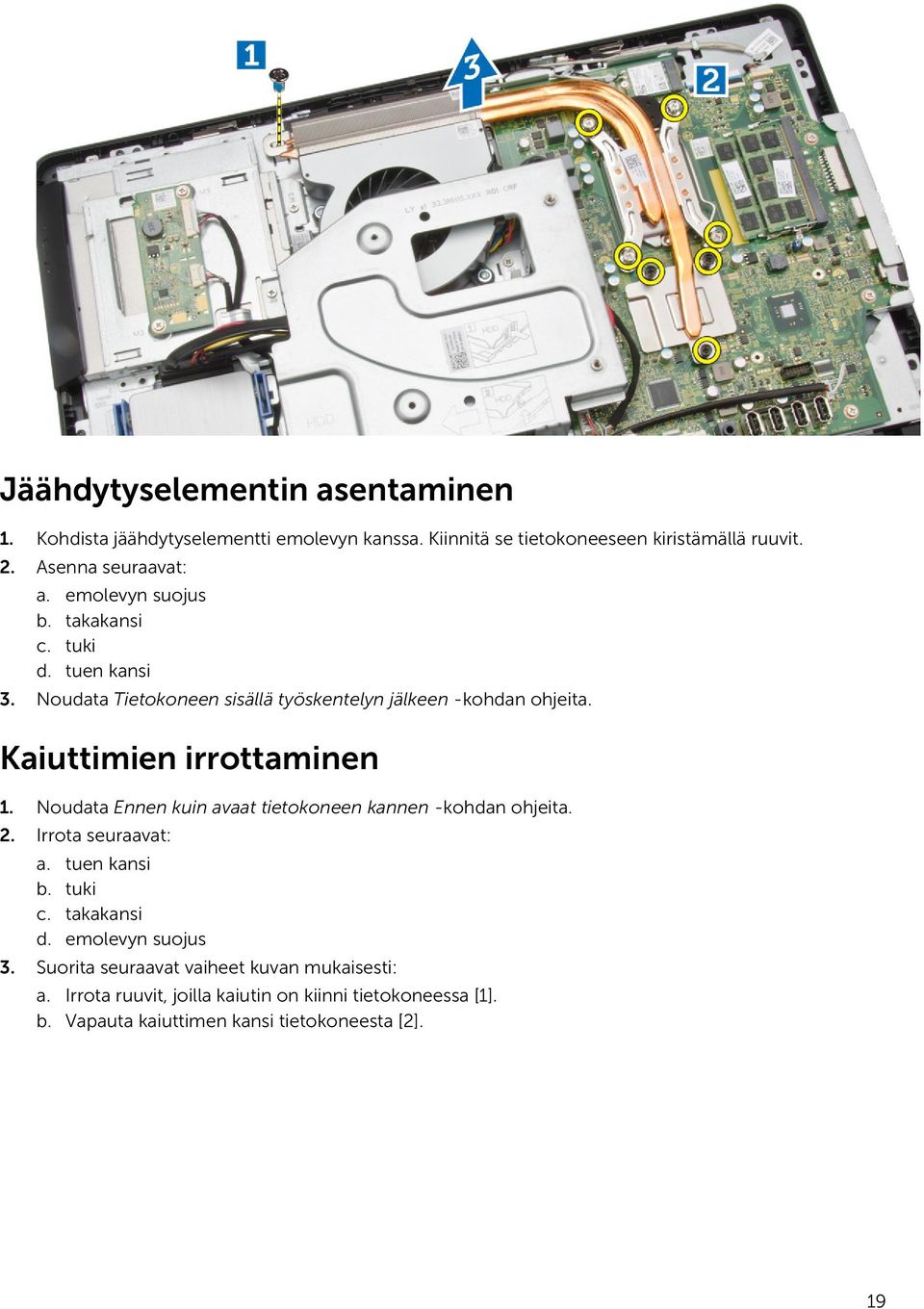

19 Jäähdytyselementin asentaminen 1. Kohdista jäähdytyselementti emolevyn kanssa. Kiinnitä se tietokoneeseen kiristämällä ruuvit. 2. Asenna seuraavat: a. emolevyn suojus b. takakansi c. tuki d. tuen kansi 3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kaiuttimien irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi d. emolevyn suojus 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota ruuvit, joilla kaiutin on kiinni tietokoneessa [1]. b. Vapauta kaiuttimen kansi tietokoneesta [2]. 19

20 4. Irrota kaiuttimen kansi tietokoneesta. 5. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota kaiuttimen johto emolevystä [1]. b. Vapauta kaapeli tietokoneen kielekkeistä [2]. 20

21 6. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota ruuvit, joilla kaiuttimet kiinnittyvät tietokoneeseen [1].. b. Irrota kaiuttimet tietokoneesta [2]. Kaiuttimien asentaminen 1. Kohdista kaiuttimet tietokoneeseen nähden. Kiinnitä ne tietokoneeseen kiristämällä ruuvit. 2. Kohdista kaiutinjohdot tietokoneen kielekkeisiin ja kytke kaiutinjohto emolevyyn. 3. Kohdista kaiuttimen suojus tietokoneeseen nähden ja kiinnitä se kiristämällä ruuvit. 4. Asenna seuraavat: a. emolevyn suojus b. takakansi 21

22 c. tuki d. tuen kansi 5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. VESA-telineen irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota ruuvit, joilla VESA-teline on kiinnitetty tietokoneeseen [1]. b. Irrota VESA tietokoneesta [2]. VESA-telineen asentaminen 1. Kohdista VESA-teline tietokoneen kanssa. Kiinnitä se tietokoneeseen kiristämällä ruuvit. 2. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Järjestelmän tuulettimen irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi 22

23 b. tuki c. takakansi d. Emolevyn suojus e. VESA-teline 3. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota järjestelmän tuulettimen kaapeli emolevystä [1]. b. Irrota järjestelmän tuulettimen kiinnittävät ruuvit [2]. c. Irrota järjestelmän tuuletin ulos tietokoneesta [3]. Järjestelmän tuulettimen asentaminen 1. Kohdista järjestelmän tuuletin tietokoneen jäähdytyselementin kanssa ja kiinnitä se tietokoneeseen kiristämällä ruuvit. 2. Kytke järjestelmän tuulettimen johto emolevyn liittimeen. 3. Asenna seuraavat: a. VESA-teline b. emolevyn suojus c. takakansi d. tuki e. tuen kansi 4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Virtakytkinkortin irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Irrota teippi, jolla virtakytkinkortti kiinnittyy tietokoneeseen. Nosta virtakytkinkorttia päästäksesi käsiksi kaapeliin. 23

24 4. Irrota virtakytkimen kaapeli virtakytkinkortista ja irrota se tietokoneesta. Virtakytkinkortin asentaminen 1. Aseta virtakytkinkortti paikoilleen tietokoneeseen ja kiinnitä se teipillä. Kytke virtakytkinkaapeli virtakytkinkorttiin. 2. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 3. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Emolevyn irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki 24

25 c. takakansi d. muisti e. VESA-teline f. emolevyn suojus g. jäähdytyselementti h. WLAN-kortti 3. Irrota seuraavat emolevystä: a. kamerakaapeli b. LVDS-kaapeli c. järjestelmän tuulettimen kaapeli d. optisen aseman kaapeli e. kiintolevyn kaapeli f. kiintolevyn ja optisen aseman virtakaapeli g. muunninkortin kaapeli h. virtapainikkeen johto i. kosketuskaapeli (jos on) j. kaiutinkaapeli 4. Suorita seuraavat vaiheet kuvan mukaisesti: a. Irrota ruuvit, joilla emolevy kiinnittyy tietokoneeseen [1]. b. Vapauta emolevy tietokoneesta työntämällä [2]. 25

26 5. Nosta emolevy ulos tietokoneesta. Emolevyn asentaminen 1. Aseta emolevy tietokoneeseen. 2. Kiristä ruuvit, joilla emolevy kiinnittyy tietokoneeseen. 3. Liitä seuraavat kaapelit emolevyyn: a. kamerakaapeli b. LVDS-kaapeli c. järjestelmän tuulettimen kaapeli d. optisen aseman kaapeli e. kiintolevyn kaapeli 26

27 f. kiintolevyn ja optisen aseman virtakaapeli g. muunninkortin kaapeli h. kosketuskaapeli (jos on) i. virtapainikkeen johto j. kaiutinkaapeli 4. Asenna seuraavat: a. WLAN-kortti b. jäähdytyselementti c. emolevyn suojus d. VESA-teline e. muisti f. takakansi g. tuki h. tuen kansi 5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Näytön kiinnikkeen irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi d. optinen asema e. kiintolevy f. muisti g. VESA-teline h. emolevyn suojus i. kaiuttimet j. jäähdytyselementti k. järjestelmän tuuletin l. WLAN-kortti m. muunninkortti n. emolevy 3. Vapauta LVDS-, kameran ja muunninkortin kaapelit näytön kiinnikkeen kielekkeistä. 27

28 4. Irrota ruuvit, joilla näytön kiinnike kiinnittyy tietokoneeseen. Nosta näytön kiinnike ulos tietokoneesta. Näytön kiinnikkeen asentaminen 1. Kohdista näytön kiinnike tietokoneeseen. 2. Kiristä ruuvit kiinnittääksesi näytön kiinnikkeen kiinnittämiseksi tietokoneeseen. 3. Kohdista LVDS-, kameran ja muunninkortin kaapelit näytön kiinnikkeen kielekkeisiin. 4. Asenna seuraavat: a. emolevy b. muunninkortti c. WLAN-kortti d. järjestelmän tuuletin 28

29 e. jäähdytyselementti f. kaiuttimet g. emolevyn suojus h. VESA-teline i. muisti j. kiintolevy k. optinen asema l. takakansi m. tuki n. tuen kansi 5. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Kameran irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi d. optinen asema e. kiintolevy f. muisti g. VESA-teline h. emolevyn suojus i. kaiuttimet j. jäähdytyselementti k. järjestelmän tuuletin l. WLAN-kortti m. muunninkortti n. emolevy o. näytön kiinnike 3. Irrota ruuvit, joilla kamera kiinnittyy tietokoneeseen, ja vapauta kamera paikoiltaan päästäksesi käsiksi kameran kaapeliin. 29

30 4. Irrota kameran kaapeli kamerasta ja irrota kamera tietokoneesta. Kameran asentaminen 1. Kytke kameran kaapeli kameraan. 2. Kohdista kamera paikoilleen ja kiinnitä se tietokoneeseen kiristämällä ruuvit. 3. Asenna seuraavat: a. näytön kiinnike b. emolevy c. muunninkortti d. WLAN-kortti e. järjestelmän tuuletin f. jäähdytyselementti g. kaiuttimet h. emolevyn suojus i. VESA-teline j. muisti k. kiintolevy l. optinen asema m. takakansi n. tuki o. tuen kansi 4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. Mikrofonin irrottaminen 1. Noudata Ennen kuin avaat tietokoneen kannen -kohdan ohjeita. 2. Irrota seuraavat: a. tuen kansi b. tuki c. takakansi 3. Suorita seuraavat vaiheet kuvan mukaisesti: 30

31 a. Irrota mikrofonin kiinnitysruuvi. b. Irrota mikrofonin kaapeli mikrofonista. c. Irrota mikrofoni tietokoneesta. Mikrofonin asentaminen 1. Kytke mikrofonin kaapeli mikrofoniin. 2. Kohdista mikrofoni paikoilleen ja kiinnitä se tietokoneeseen kiristämällä ruuvit. 3. Asenna seuraavat: a. takakansi b. tuki c. tuen kansi 4. Noudata Tietokoneen sisällä työskentelyn jälkeen -kohdan ohjeita. 31

32 Järjestelmän asennusohjelma 4 Järjestelmän asennusohjelmalla voit hallita tietokoneen laitteistoa ja määrittää BIOS-tason asetukset. Järjestelmän asennusohjelmassa voit tehdä seuraavia: muuttaa NVRAM-asetuksia, kun lisäät tai poistat laitteita esittää järjestelmän laitteistokokoonpanon ottaa integroituja laitteita käyttöön tai poistaa ne käytöstä määrittää suorituskyvyn ja virranhallinnan kynnysarvot hallita tietokoneen suojausta Käynnistysjärjestys Käynnistysjärjestyksen avulla järjestelmän asennusohjelman määrittämä laitteiden käynnistysjärjestys voidaan ohittaa ja laite voidaan käynnistää suoraan jostakin tietystä laitteesta (esimerkiksi optiselta asemalta tai kiintolevyltä). POST:in aikana, kun Dell-logo on hävinnyt, voit tehdä seuraavia: Voit avata järjestelmän asennusohjelman painamalla <F2> Voit tuoda kertakäynnistysvalikon näkyviin painamalla <F12> Kertakäynnistysvalikko sisältää laittet, joilta voit käynnistää tietokoneen ja diagnoosin. Käynnistysvalikon vaihtoehdot ovat seuraavat: Irrallinen asema (jos käytettävissä) STXXXX-asema (CD/DVD/CD-RW-asema) HUOMAUTUS: XXX tarkoittaa SATA-aseman numeroa. Optinen asema Diagnostiikka HUOMAUTUS: Jos valitset Diagnostics-vaihtoehdon, siirryt epsa diagnostics -näyttöön. Käynnistysjärjestysruudulla on myös mahdollisuus siirtyä asennusohjelman näyttöön. Navigointinäppäimet Seuraavassa taulukossa esitetään järjestelmän asennsohjelman navigointinäppäimet. HUOMAUTUS: Useimpien järjestelmän asennusohjelman asetusten kohdalla muutokset tallennetaan mutta astuvat voimaan vasta kun järjestelmä käynnistetään uudelleen. 32

33 Taulukko 1. Navigointinäppäimet Näppäimet Ylänuoli Alanuoli <Enter> Välilyönti <Tab> <Esc> <F1> Navigointi Siirtyy edelliseen kenttään. Siirtyy seuraavaan kenttään. Arvon valinta valitusta kentästä (jos käytettävissä) tai kentän linkin seuraaminen. Laajentaa tai kutistaa alasvetoluettelon, jos käytettävissä. Siirtyy seuraavaan kohdistusalueeseen. HUOMAUTUS: Koskee vain tavallista graafista selainta. Siirtyy edelliselle sivulle, päänäyttöön saakka. Kun <Esc> painetaan päänäytössä, saadaan ilmoitus, jossa pyydetään tallentamaan tallentamattomat muutokset, ja järjestelmä käynnistyy uudelleen. Näyttää järjestelmän asennusohjelman ohjetiedoston. Järjestelmän asennusohjelman asetukset HUOMAUTUS: Tässä osassa kuvattuja kohteita ei ehkä ole kaikissa tietokoneissa ja kokoonpanoissa. Taulukko 2. General Asetus System Board Boot Sequence Kuvaus Tässä osassa luetellaan pääasialliset tietokoneen laitteisto-ominaisuudet. System Information Memory Information PCI Information (PCI-tiedot) Processor Information Device Information Käyttäjä voi vaihtaa järjestystä, missä tietokone etsii käyttöjärjestelmää. Boot Sequence Disketter Drive (Levykeasema) SATA-kiintolevy USB Storage Device (USB-muistilaite) CD/DVD/CD-RW Drive (CD/DVD/CD-RWasema) Onboard NIC (Sisäinen verkkokortti) Boot List Option Käyttäjä voi vaihtaa käynnistysluettelon vaihtoehtoja. Legacy (Vanha) UEFI Advanced Boot Options Voit ottaa käyttöön vanhat ROM-levyt 33

34 Asetus Date/Time Taulukko 3. System Configuration Asetus Integrated NIC SATA Operation Drives Kuvaus Enabled Legacy Options ROMs (Oletusasetus: Enabled (KäytössäI) Käyttäjä voi säätää päivän ja ajan. Järjestelmän päiväyksen ja ajan muutokset astuvat voimaan välittömästi. Kuvaus Käyttäjä voi määrittää integroidun verkkoohjaimen. Vaihtoehdot ovat: Enable UEFI Network Stack Disabled (Ei käytössä) Enabled (Käytössä) Enabled w/pxe (Käytössä PXE:llä) (oletusasetus) Enabled w/cloud Desktop (Käytössä pilvipalvelutyöpöydällä) Käyttäjä voi määrittää sisäisen SATA-kiintolevyn ohjaimen. Vaihtoehdot ovat: Disabled (Ei käytössä) ATA AHCI (oletusasetus) Käyttäjä voi ottaa käyttöön ja poistaa käytöstä sisäisiä asemia: SATA-0 SATA-1 Oletusasetus: All drives are enabled (Kaikki asemat ovat käytössä). SMART Reporting USB Configuration Voit ottaa SMART-raportoinnin käyttöön kiintolevyille järjestelmän käynnistyessä. Enable SMART Reporting (Ota SMARTraportointi käyttöön) Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Käyttäjä voi ottaa käyttöön tai poistaa käytöstä sisäisen USB-kokoonpanon. Vaihtoehdot ovat: Enable Boot Support (Ota käyttöön käynnistystuki) Rear USB Ports (Takaosan USB-portit) Port 1 (vasen) Port 2 (keskimmäinen vasen) Port 3 (keskimmäinen oikea) Port 4 (oikea) Side USB Ports (Sivulla olevat USB-portit) Port 1 (ylempi) 34

35 Asetus Kuvaus Port 2 (alempi) Oletusasetus: Kaikki laitteet ovat käytössä. Audio Voit ottaa ääniominaisuuden käyttöön tai poistaa sen käytöstä. Enable Audio (Ota äänet käyttöön) Enable Microphone (Ota mikrofoni käyttöön) Enable Internal Speaker (Ota sisäinen kaiutin käyttöön) Oletusasetus: Kaikki laitteet ovat käytössä. OSD Button Management Voit poistaa OSD-painikkeet (näyttöpainikkeet) käytöstä. Disable OSD buttons (Poista OSD-painikkeet käytöstä) Oletusasetus: OSD-painikkeet on poistettu käytöstä Miscellaneous Devices Käyttäjä voi ottaa käyttöön ja poistaa käytöstä sisäisiä laitteita: Enable Camera (Ota kamera käyttöön) - tämä vaihtoehto on oletusarvoisesti valittu. Enable Media Card (Ota muistikortti käyttöön) - tämä vaihtoehto on oletusarvoisesti valittu. Disable Media Card (Poista muistikortti käytöstä) Taulukko 4. Security Asetus Admin Password Kuvaus Tässä kentässä voit asettaa, muuttaa tai poistaa valvojan salasanan (asennussalasanan). Tämä salasana ottaa käyttöön useita suojausominaisuuksia. Asemalla ei oletusarvoisesti ole salasanaa. Anna vanha salasana Anna uusi salasana Vahvista uusi salasana System Password Tällä kentällä voit määrittää järjestelmän salasanan tai muuttaa sitä tai poistaa sen. Järjestelmän salasana mahdollistaa useita suojausominaisuuksia. Asemalla ei oletusarvoisesti ole salasanaa. Anna vanha salasana Anna uusi salasana 35

36 Asetus Internal HDD_0 Password Strong Password Password Configuration Kuvaus Vahvista uusi salasana Voit määrittää, muuttaa tai poistaa järjestelmän sisäisen kiintolevyn salasanan tai muuttaa sitä. Salasanan muutokset astuvat voimaan välittömästi. Asemalla ei oletusarvoisesti ole salasanaa. Anna vanha salasana Anna uusi salasana Vahvista uusi salasana Enforce strong password (Käytä vahvaa salasanaa) Tämä asetus on oletusarvoisesti pois käytöstä. Näillä kentillä valitaan valvojan ja järjestelmän salasanojen minimi- ja maksimipituudet. Admin Password Min (Valvojan salasanan minimi) Admin Password Max (Valvojan salasanan maksimi) System Password Min (Järjestelmän salasanan minimi) System Password Max (Järjestelmän salasanan maksimi) Oletusasetus on, että merkkien minimimäärä on 4 ja maksimimäärä on 32. Password Bypass Password Change TPM Security Computrace Tällä asetuksella voit ohittaa järjestelmän salasanan sekä sisäisen kiintolevyn salasanan kyselyt järjestelmää käynnistettäessä uudelleen. Disabled (Pois käytöstä) - Tämä vaihtoehto on oletusarvoisesti valittu. Reboot bypass Käyttäjä voi määrittää, sallitaanko järjestelmän ja kiintolevyn salasanojen muutokset, kun järjestelmänvalvojan salasana on käytössä. Allow Non-Admin Password Changes (Salli muiden kuin valvojan salasanojen muutokset) Tämä asetus on oletusarvoisesti käytössä. Tällä asetuksella voidaan valita, onko järjestelmän TPM (Trusted Platform Module) käytössä ja käyttöjärjestelmän nähtävissä. TMP Security) (TPM-suojaus) - Tämä vaihtoehto on oletusarvoisesti poissa käytöstä. Tällä kentällä voi aktivoida vaihtoehtoisen Absolute Softwaren Computrace-palvelun BIOS-moduuliliittymän tai deativoida tai poistaa sen käytöstä. Deactivate) (Pois käytöstä) - Tämä asetus on oletusarvoisesti pois käytöstä. Disable (Ei käytössä) Activate (Ota käyttöön) 36

37 Asetus CPU XD Support Admin Setup Lockout Kuvaus Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suorittimen suorituksenestotilan. Enable CPU XD Support (Ota suorittimen XD-tuki käyttöön) Tämä asetus on oletusarvoisesti käytössä. Käyttäjä voi määrittää, sallitaanko asennusohjelmaan siirtyminen, kun järjestelmänvalvojan salasana on käytössä. Enable Admin Setup Lockout - Tämä asetus ei ole oletusarvoisesti käytössä. Taulukko 5. Secure Boot Asetus Secure Boot Enable Expert Key Management Kuvaus Käyttäjä voi ottaa käyttöön tai poistaa käytöstä suojatun käynnistyksen. Vaihtoehdot ovat: Disabled (Ei käytössä) (oletusasetus) Enabled (Käytössä) Käyttäjä voi muokata suojausavaintietoantoja ainoastaan, jos järjestelmä on mukautetussa tilassa. Enable Custom Mode (Ota mukautettu tila käyttöön) -vaihtoehto on oletusarvoisesti poissa käytöstä. Vaihtoehdot ovat: PK KEK db dbx Jos otat mukautetun tilan käyttöön, asetusten PK, KEK, db ja dbx vaihtoehdot tulevat näkyviin. Vaihtoehdot ovat: Save to File (Tallenna tiedostoon) - Tallentaa avaimen käyttäjän valitsemaan tiedostoon Replace from File (Korvaa tiedostosta) - Korvaa sen hetkisen avaimen käyttäjän valitsemasta tiedostosta saadulla avaimella Append from File (Liitä tiedostosta) - Lisää avaimen sen hetkiseen tietokantaan käyttäjän valitsemasta tiedostostaadds a key to the current database from a user-selected file Delete (Poista) - Poistaa valitun avaimen Reset All Keys (Palauta kaikki avaimet) - Paluattaa oletusasetuksiin Delete All Keys (Poista kaikki avaimet) - Poistaa kaikki avaimet HUOMAUTUS: Jos poistat mukautetun tilan käytöstä, kaikki muutokset poistetaan ja avaimet palautetaan oletusasetuksiin. 37

38 Taulukko 6. Performance Asetus Multi Core Support Intel SpeedStep C States Control Limit CPUID Value Kuvaus Tämä kenttä määrää, ovatko suorittimen yksi vai kaikki ytimet käytössä. Lisäytimet parantavat eräiden sovellusten suorituskykyä. All (Kaikki) - Oletusarvoisesti käytössä 1 2 Voit ottaa Intel SpeedStep -ominaisuuden käyttöön tai poistaa sen käytöstä. Oletusasetus: Enable Intel SpeedStep (Ota Intel SpeedStep käyttöön) Käyttäjä voi ottaa käyttöön tai poistaa käytöstä ylimääräisen suorittimen lepotilat. Oletusasetus: Enabled (Käytössä) Tämä kenttä rajoittaa suorittimen CPUIDvakiotoiminnon tukemaa enimmäisarvoa Enable CPUID Limit (Ota CPUID-raja-arvo käyttöön) (Oletusarvoisesti poissa käytöstä) HUOMAUTUS: Jotkut käyttöjärjestelmät eivät suorita asennusta loppuun, jos CPUIDtoiminnon maksimiarvo on suurempi kuin 3 Intel TurboBoost Voit ottaa käyttöön tai poistaa käytöstä suorittimen Intel TurboBoost -tilan. Tämä asetus on oletusarvoisesti käytössä. Enable Intel TurboBoost (Ota Intel TurboBoost käyttöön) Sallii Intel TurboBoost -ohjaimen kasvattaa suorittimen tai grafiikkaprosessorin suorituskykyä. Oletusarvoisesti käytössä. Taulukko 7. Power Management Asetus AC Recovery Auto On Time Kuvaus Määrittää, miten järjestelmä reagoi, kun verkkovirta kytketään sähkökatkon jälkeen. AC-palautusasetus ovi olla: Power Off (Sammuta) (oletusasetus) Power On (Käynnistä) Last Power State (Viimeisin tila) Käyttäjä voi määrittää ajan, jolloin tietokone käynnistyy automaattisesti. Vaihtoehdot ovat: Disabled (Ei käytössä) (oletusasetus) Every Day (Päivittäin) Weekdays (Arkipäivisin) Select Days (Tiettyinä päivinä) 38
