3 Biomassan energiakäyttö Etelä-Karjala uusiutuvan energian mallimaakunta Professori Esa Vakkilainen Tutkimusjohtaja Juha Kaikko

4 Uusimaa ~ 10 % uusiutuvaa Footer

5 Etelä-Karjala ~ 90 % uusiutuvaa Footer

6 Etelä-Karjala mallina muille Footer

7 GWh Metsäenergian käytön kehittyminen Kaakkois-Suomessa Lähde: Metla, puun energiakäyttö 7

8 Kaukaan Voima - bioenergiaa Lähde: Lappeenrannan Energia Bioenergiaa kaukolämpöverkkoon ~ 50 GWh Biosähköä ~ 30 GWh Maakaasun osto vähentynyt ~ 20 M /a Bioenergiaa alueelta ~25 M /a ~ kotimaista työtä samalla summalla Footer

9 Metsäteollisuus biotaloutta parhaimmillaan Pohjoismaiden suurin teollisuuskompleksi Stora Enso Imatra UPM-Kymmenen biojalostamo Kaukas Ensimmäinen merkittävästi sähköä myyntiin tuottava sellutehdas Joutseno Pulp Suomen ainoa kuoren kaasutuslaitos joka syöttää meesauunia Joutseno Pulp BioSNG-tuotannon YVA ja aloituspohdinnat Gasum - Joutseno Pulp Helsingin Energia Footer

10 Parikkalan kunta - bioenergiaa Biotalouden kehittäminen Parikkalassa hanke Parikkalan kunta on ollut mukana Kohti hiilineutraalia kuntaa (HINKU) -hankkeessa vuodesta 2008 lähtien Parikkalassa tekeillä useita bioenergiaprojekteja Biokaasun hyödyntäminen Biomassan kuivaamo Bioterminaali Torrefiointi Footer

11 Omavarainen bioenergia

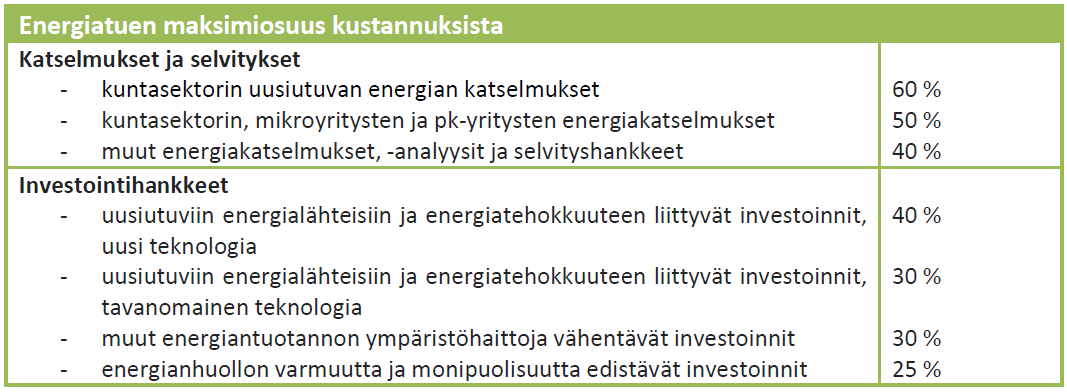

12 Energiatuki Yrityksille, kunnille ja muille yhteisöille Lähde: Kansallinen energia- ja ilmastostrategia, taustaraportti,

13 Syöttötariffi Maksetaan enintään 12 vuoden ajan

14

15 Kunta *Tarjonta GWh **Nyk. kysyntä GWh Anjalankoski Elimäki 46 0 Hamina 85 0 Iitti Jaala 60 0 Kotka Kouvola 0 0 Kuusankoski Miehikkälä 66 3 Pyhtää 33 4 Valkeala 70 6 Virolahti 54 0 Kymenlaakso Imatra 23 0 Joutseno 34 0 Lappeenranta Lemi 28 5 Luumäki Parikkala 60 7 Rautjärvi Ruokolahti Savitaipale Suomenniemi 50 0 Taipalsaari 45 3 Ylämaa 79 0 Etelä-Karjala Metsähakkeen tarjonta nykyinen kysyntä Kaakkois-Suomessa (2010) *saatavuutta rajoittavat tekijät huomioituna **ei sis. kiinteistökohtaista pienkäyttöä 15

16 BioCHP-kehittäjiä Suomessa Biomassan poltto ja mikroturbiini Ekogen 100 kwe Kaasutus ja kaasumoottori GasEK 50 kwe Poltto ja höyryvoimalaitos Valmet, BioPower-voimalaitokset > 1 MWe

17 Ekogen Pelletti, hake / poltto Epäsuoralla lämmöntuonnilla varustettu mikroturbiini (Turbec T100 CHP) Sähköteho 100 kw Lämpöteho kw Kattila ja savukaasu/ilma -lämmönsiirrin Mikroturbiini Lähde: Ekogen,

18 GasEK Hake / kaasutus Kaasumoottori (AGCO SISU POWER) Sähköteho kw Lämpöteho kw Lähde: GasEK,

19 LUT:n Mikro-ORC -testilaitteisto Voidaan asentaa hake, halko- tai olkikattilan yhteyteen Muuntaa osan tuotetusta lämmöstä sähköksi Mikro-ORC Kattila Nimellisteho n. 10 kw sähköä Tätä varten se tarvitsee lämpötehoa kw

20 Mikro-ORC:n prototyyppi koeajossa LUT:n laboratoriossa Turbogeneraattori-syöttöpumppu Kattila LUT/Micro ORC Core Team 20

21 LUT:n BioCHP-testilaitteisto Epäsuoralla lämmöntuonnilla varustettu mikroturbiini Tuottaa sähköä n. 25 kw lämpöä n. 240 kw Komponenttien toimittajat Tulipesä: Keuruun Energiatekniikka Lämmöntalteenotto: Laatukattila Mikroturbiini: SpeedWell

22 Kehittäjiä maailmalla: ÖkoFEN (Itävalta) Pelletti / poltto Stirling-moottori Sähköteho 1 kw Lämpöteho 14 kw Lähteet: ÖkoFEN, 2013 ja MEC,

23 BIOS Bioenergiesysteme (Itävalta) Hake / poltto Stirling-moottori Sähköteho 35 kw Lämpöteho 230 kw Lähde: BIOS Bioenergiesysteme,

24 Stirling DK (Tanska) Hake / kaasutus Stirling-moottori Sähköteho 35 kw Lämpöteho 145 kw Lähde: Stirling DK,

25 Turboden (Italia) Hake, sahajauho, kuori / poltto Kuumaöljypiirillä varustettu ORC-laitos Sähköteho 1000 kw Lämpöteho 4330 kw Lähteet: BIOS Bioenergiesysteme, 2013 ja Turboden,

26 Kiitoksia mielenkiinnosta! Useilla pienillä muutoksilla voidaan saavuttaa jotain vähän suurempaa! Muutokset eivät tapahdu hetkessä vaan ne vaativat aikaa! 26
