RT X RT/KH KASO-VAATE- JA LOKEROKAAPIT Kaso Oy TURVALLISUUS KÄYTÄNNÖLLISYYS JA LAATU CAD

Transkriptio

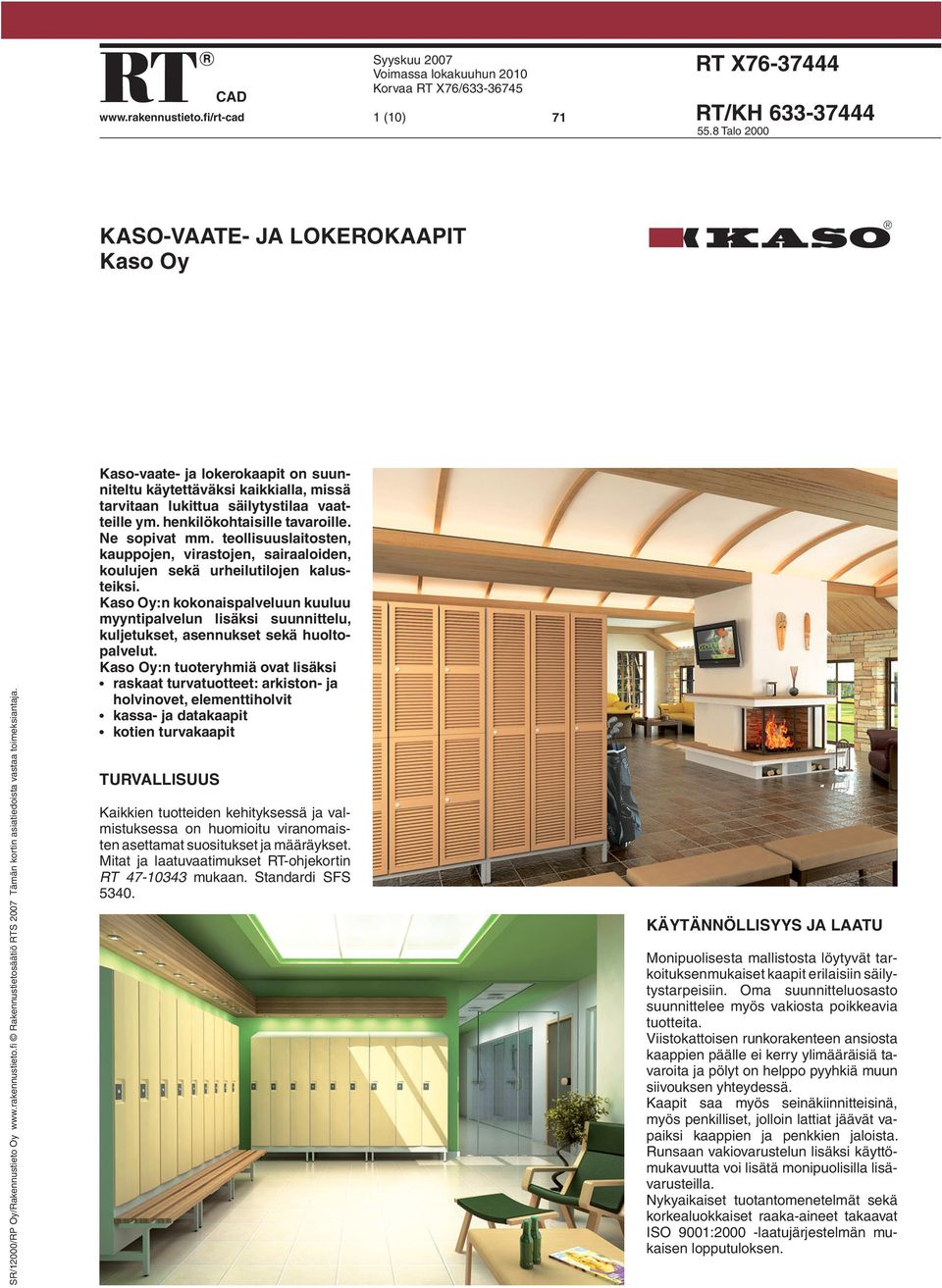

1 CAD Syyskuu 2007 Voimassa lokakuuhun 2010 Korvaa RT X76/ (10) 71 RT X RT/KH Talo 2000 KASO-VAATE- JA LOKEROKAAPIT Kaso Oy SR/12000/RP Oy/Rakennustieto Oy Rakennustietosäätiö RTS 2007 Tämän kortin asiatiedoista vastaa toimeksiantaja. Kaso-vaate- ja lokerokaapit on suunniteltu käytettäväksi kaikkialla, missä tarvitaan lukittua säilytystilaa vaatteille ym. henkilökohtaisille tavaroille. Ne sopivat mm. teollisuuslaitosten, kauppojen, virastojen, sairaaloiden, koulujen sekä urheilutilojen kalusteiksi. Kaso Oy:n kokonaispalveluun kuuluu myyntipalvelun lisäksi suunnittelu, kuljetukset, asennukset sekä huoltopalvelut. Kaso Oy:n tuoteryhmiä ovat lisäksi raskaat turvatuotteet: arkiston- ja holvinovet, elementtiholvit kassa- ja datakaapit kotien turvakaapit TURVALLISUUS Kaikkien tuotteiden kehityksessä ja valmistuksessa on huomioitu viranomaisten asettamat suositukset ja määräykset. Mitat ja laatuvaatimukset RT-ohjekortin RT mukaan. Standardi SFS KÄYTÄNNÖLLISYYS JA LAATU Monipuolisesta mallistosta löytyvät tarkoituksenmukaiset kaapit erilaisiin säilytystarpeisiin. Oma suunnitteluosasto suunnittelee myös vakiosta poikkeavia tuotteita. Viistokattoisen runkorakenteen ansiosta kaappien päälle ei kerry ylimääräisiä tavaroita ja pölyt on helppo pyyhkiä muun siivouksen yhteydessä. Kaapit saa myös seinäkiinnitteisinä, myös penkilliset, jolloin lattiat jäävät vapaiksi kaappien ja penkkien jaloista. Runsaan vakiovarustelun lisäksi käyttömukavuutta voi lisätä monipuolisilla lisävarusteilla. Nykyaikaiset tuotantomenetelmät sekä korkealuokkaiset raaka-aineet takaavat ISO 9001:2000 -laatujärjestelmän mukaisen lopputuloksen.

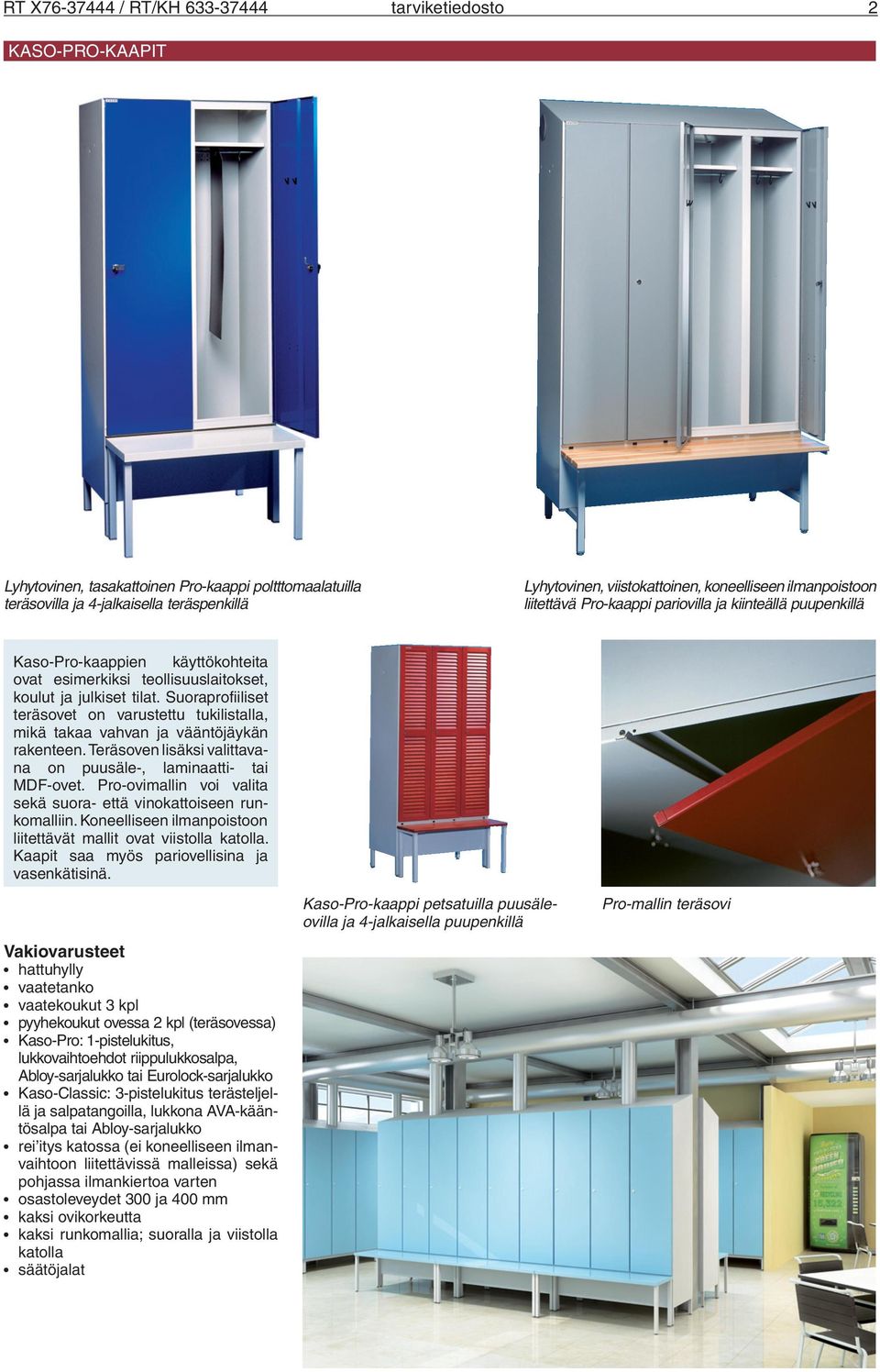

2 RT X / RT/KH tarviketiedosto 2 KASO-PRO-KAAPIT Lyhytovinen, tasakattoinen Pro-kaappi poltttomaalatuilla teräsovilla ja 4-jalkaisella teräspenkillä Lyhytovinen, viistokattoinen, koneelliseen ilmanpoistoon liitettävä Pro-kaappi pariovilla ja kiinteällä puupenkillä Kaso-Pro-kaappien käyttökohteita ovat esimerkiksi teollisuuslaitokset, koulut ja julkiset tilat. Suoraprofiiliset teräsovet on varustettu tukilistalla, mikä takaa vahvan ja vääntöjäykän rakenteen. Teräsoven lisäksi valittavana on puusäle-, laminaatti- tai MDF-ovet. Pro-ovimallin voi valita sekä suora- että vinokattoiseen runkomalliin. Koneelliseen ilmanpoistoon liitettävät mallit ovat viistolla katolla. Kaapit saa myös pariovellisina ja vasenkätisinä. Vakiovarusteet hattuhylly vaatetanko vaatekoukut 3 kpl pyyhekoukut ovessa 2 kpl (teräsovessa) Kaso-Pro: 1-pistelukitus, lukkovaihtoehdot riippulukkosalpa, Abloy-sarjalukko tai Eurolock-sarjalukko Kaso-Classic: 3-pistelukitus terästeljellä ja salpatangoilla, lukkona AVA-kääntösalpa tai Abloy-sarjalukko rei itys katossa (ei koneelliseen ilmanvaihtoon liitettävissä malleissa) sekä pohjassa ilmankiertoa varten osastoleveydet 300 ja 400 mm kaksi ovikorkeutta kaksi runkomallia; suoralla ja viistolla katolla säätöjalat Kaso-Pro-kaappi petsatuilla puusäleovilla ja 4-jalkaisella puupenkillä Pro-mallin teräsovi

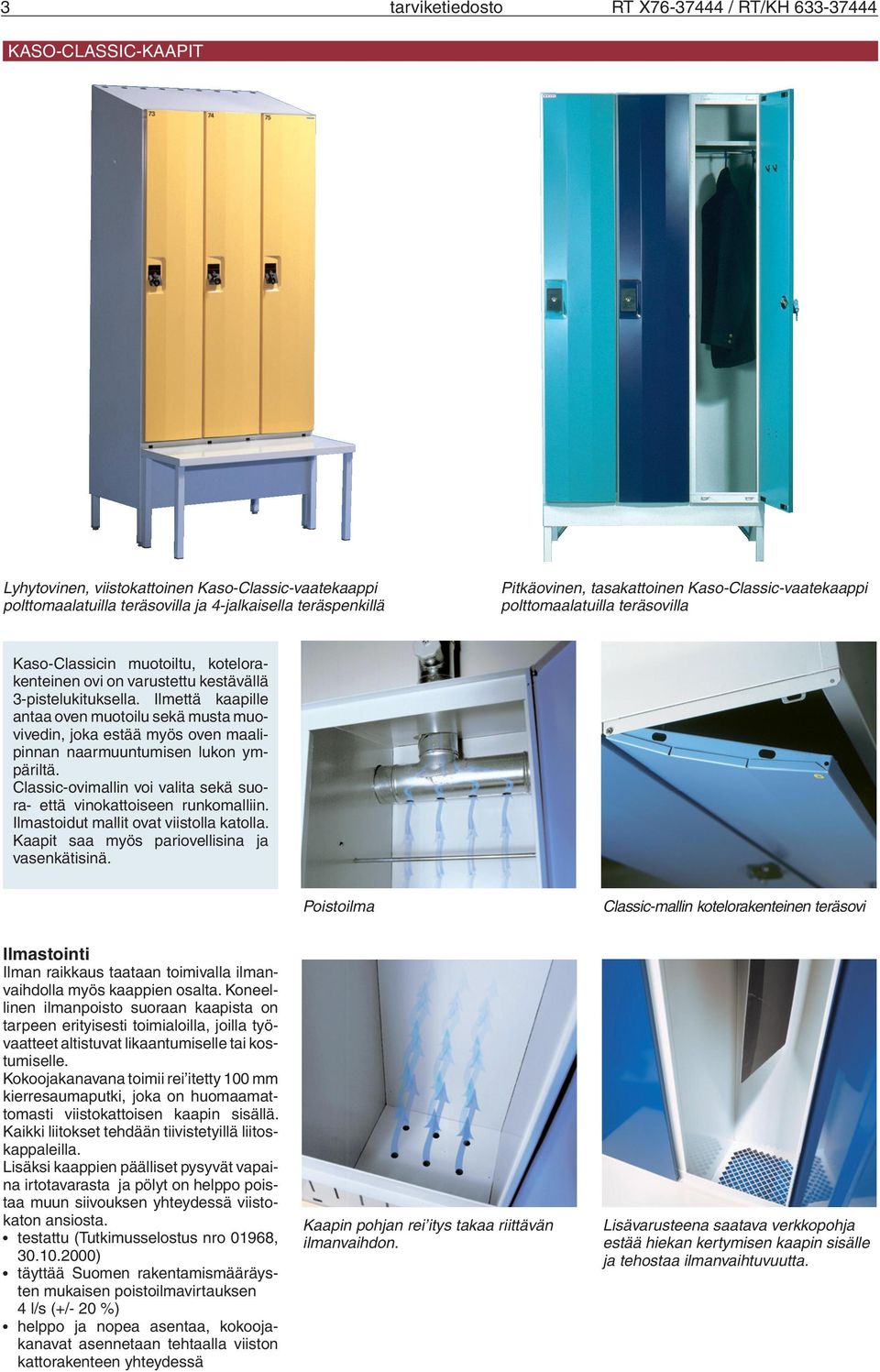

3 3 tarviketiedosto RT X / RT/KH KASO-CLASSIC-KAAPIT Lyhytovinen, viistokattoinen Kaso-Classic-vaatekaappi polttomaalatuilla teräsovilla ja 4-jalkaisella teräspenkillä Pitkäovinen, tasakattoinen Kaso-Classic-vaatekaappi polttomaalatuilla teräsovilla Kaso-Classicin muotoiltu, kotelorakenteinen ovi on varustettu kestävällä 3-pistelukituksella. Ilmettä kaapille antaa oven muotoilu sekä musta muovivedin, joka estää myös oven maalipinnan naarmuuntumisen lukon ympäriltä. Classic-ovimallin voi valita sekä suora- että vinokattoiseen runkomalliin. Ilmastoidut mallit ovat viistolla katolla. Kaapit saa myös pariovellisina ja vasenkätisinä. Poistoilma Classic-mallin kotelorakenteinen teräsovi Ilmastointi Ilman raikkaus taataan toimivalla ilmanvaihdolla myös kaappien osalta. Koneellinen ilmanpoisto suoraan kaapista on tarpeen erityisesti toimialoilla, joilla työvaatteet altistuvat likaantumiselle tai kostumiselle. Kokoojakanavana toimii rei itetty 100 mm kierresaumaputki, joka on huomaamattomasti viistokattoisen kaapin sisällä. Kaikki liitokset tehdään tiivistetyillä liitoskappaleilla. Lisäksi kaappien päälliset pysyvät vapaina irtotavarasta ja pölyt on helppo poistaa muun siivouksen yhteydessä viistokaton ansiosta. testattu (Tutkimusselostus nro 01968, ) täyttää Suomen rakentamismääräysten mukaisen poistoilmavirtauksen 4 l/s (+/- 20 %) helppo ja nopea asentaa, kokoojakanavat asennetaan tehtaalla viiston kattorakenteen yhteydessä Kaapin pohjan rei itys takaa riittävän ilmanvaihdon. Lisävarusteena saatava verkkopohja estää hiekan kertymisen kaapin sisälle ja tehostaa ilmanvaihtuvuutta.

4 RT X / RT/KH tarviketiedosto 4 KASO Z -KAAPIT Z-ovinen, tasakattoinen vaatekaappi laminaattiovilla. Osastoleveys 300/150 mm. Z-ovinen, viistokattoinen vaatekaappi laminaattiovilla. Osastoleveys 400/200 mm. Kaso Z -kaapit ovat tilaa säästävä kaappiratkaisu tiloihin, jotka eivät mahdollista normaalien vaatekaappien käyttöä. Rakenteen ansiosta jokaiselle käyttäjälle on 1320 mm korkea tila ja joko ylä- tai alaosassa leveämpi tila, joka on korkeudeltaan 430 mm. Leveyksiä on kaksi, 300/150 mm ja 400/200 mm osastoilla. Ovet ovat polttomaalattua 1,5 mm terästä tai vaihtoehtoisesti laminaattipintaista tai maalattua MDF-levyä. Kaappi on mahdollista saada seinäkiinnitteisenä, omalla 150 mm:n korkealla putki- tai sokkelijalustalla tai penkkijalustalla. Kaapissa on vakiovarusteena 2 kpl hitsattuja vaatekoukkuja ja 1-pistelukitus. Lukkovaihtoehdot ovat samat kuin Pro-vaatekaapeissa. Master Lock Mastercombi -numerolukoilla varustetut Z-kaapit ovat varsinkin kouluihin käytännöllinen vaihtoehto.

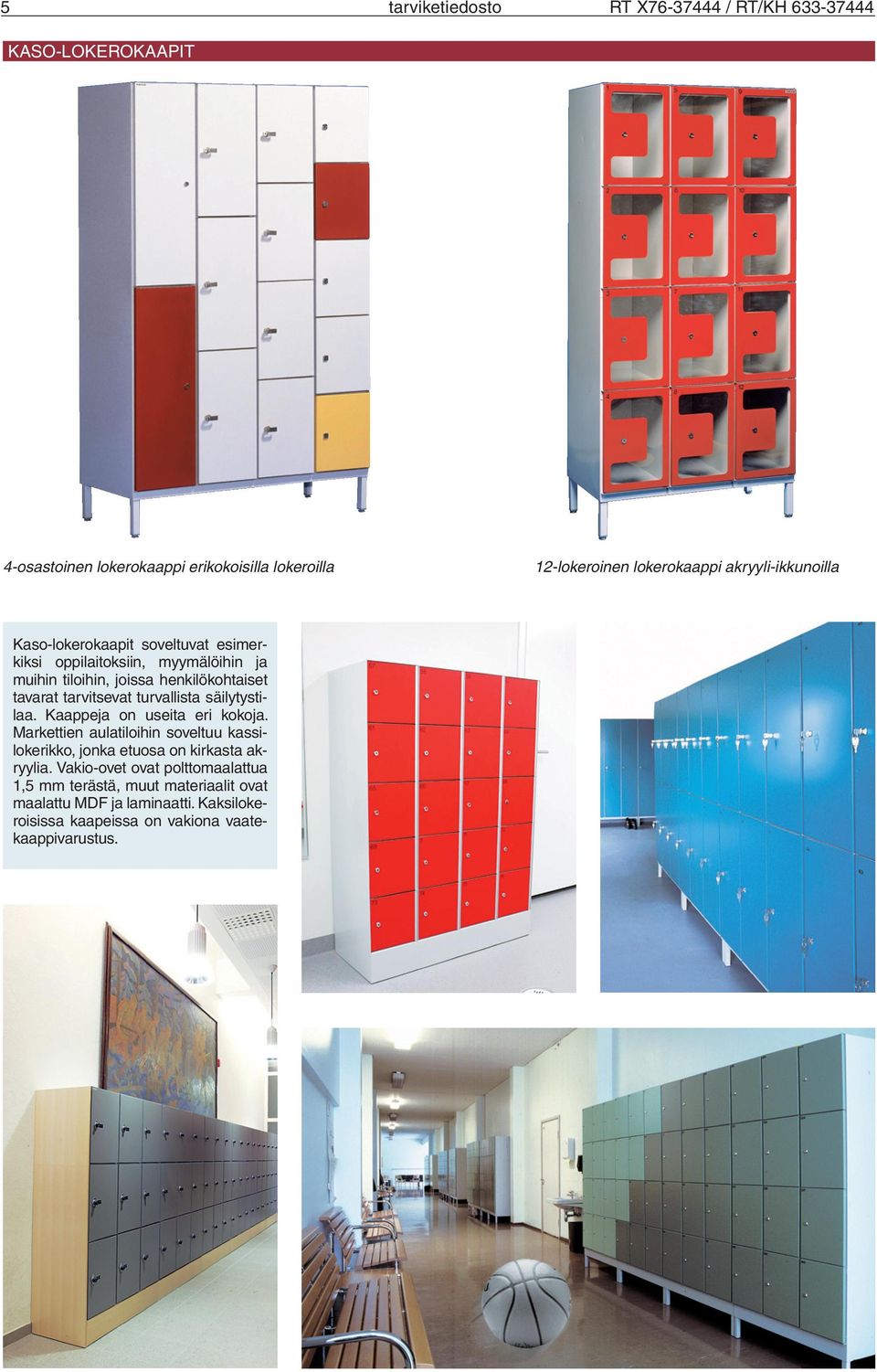

5 5 tarviketiedosto RT X / RT/KH KASO-LOKEROKAAPIT 4-osastoinen lokerokaappi erikokoisilla lokeroilla 12-lokeroinen lokerokaappi akryyli-ikkunoilla Kaso-lokerokaapit soveltuvat esimerkiksi oppilaitoksiin, myymälöihin ja muihin tiloihin, joissa henkilökohtaiset tavarat tarvitsevat turvallista säilytystilaa. Kaappeja on useita eri kokoja. Markettien aulatiloihin soveltuu kassilokerikko, jonka etuosa on kirkasta akryylia. Vakio-ovet ovat polttomaalattua 1,5 mm terästä, muut materiaalit ovat maalattu MDF ja laminaatti. Kaksilokeroisissa kaapeissa on vakiona vaatekaappivarustus.

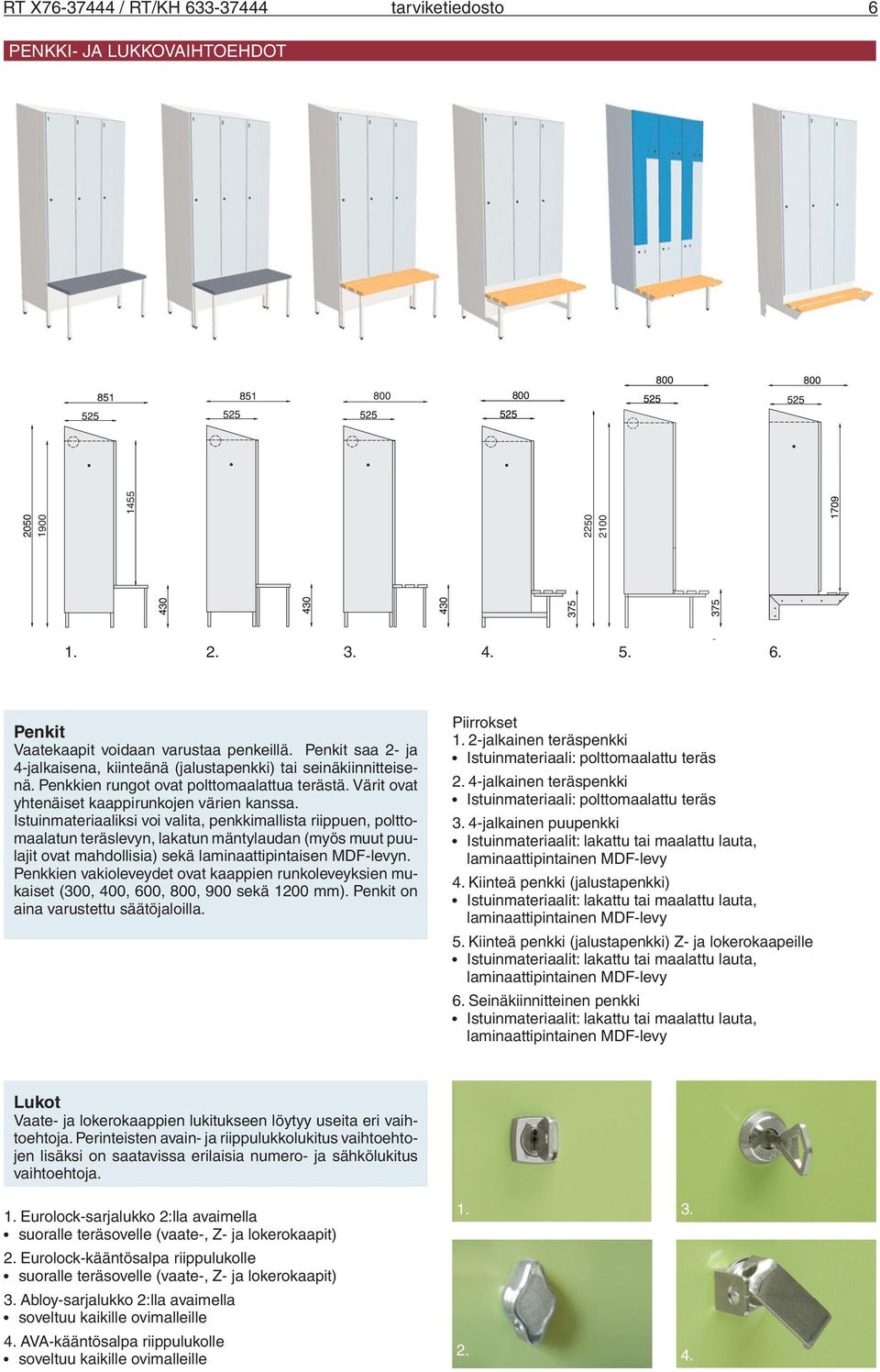

6 RT X / RT/KH tarviketiedosto 6 PENKKI- JA LUKKOVAIHTOEHDOT Penkit Vaatekaapit voidaan varustaa penkeillä. Penkit saa 2- ja 4-jalkaisena, kiinteänä (jalustapenkki) tai seinäkiinnitteisenä. Penkkien rungot ovat polttomaalattua terästä. Värit ovat yhtenäiset kaappirunkojen värien kanssa. Istuinmateriaaliksi voi valita, penkkimallista riippuen, polttomaalatun teräslevyn, lakatun mäntylaudan (myös muut puulajit ovat mahdollisia) sekä laminaattipintaisen MDF-levyn. Penkkien vakioleveydet ovat kaappien runkoleveyksien mukaiset (300, 400, 600, 800, 900 sekä 1200 mm). Penkit on aina varustettu säätöjaloilla. Piirrokset 1. 2-jalkainen teräspenkki Istuinmateriaali: polttomaalattu teräs 2. 4-jalkainen teräspenkki Istuinmateriaali: polttomaalattu teräs 3. 4-jalkainen puupenkki Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy 4. Kiinteä penkki (jalustapenkki) Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy 5. Kiinteä penkki (jalustapenkki) Z- ja lokerokaapeille Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy 6. Seinäkiinnitteinen penkki Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy Lukot Vaate- ja lokerokaappien lukitukseen löytyy useita eri vaihtoehtoja. Perinteisten avain- ja riippulukkolukitus vaihtoehtojen lisäksi on saatavissa erilaisia numero- ja sähkölukitus vaihtoehtoja. 1. Eurolock-sarjalukko 2:lla avaimella suoralle teräsovelle (vaate-, Z- ja lokerokaapit) 2. Eurolock-kääntösalpa riippulukolle suoralle teräsovelle (vaate-, Z- ja lokerokaapit) 3. Abloy-sarjalukko 2:lla avaimella soveltuu kaikille ovimalleille 4. AVA-kääntösalpa riippulukolle soveltuu kaikille ovimalleille

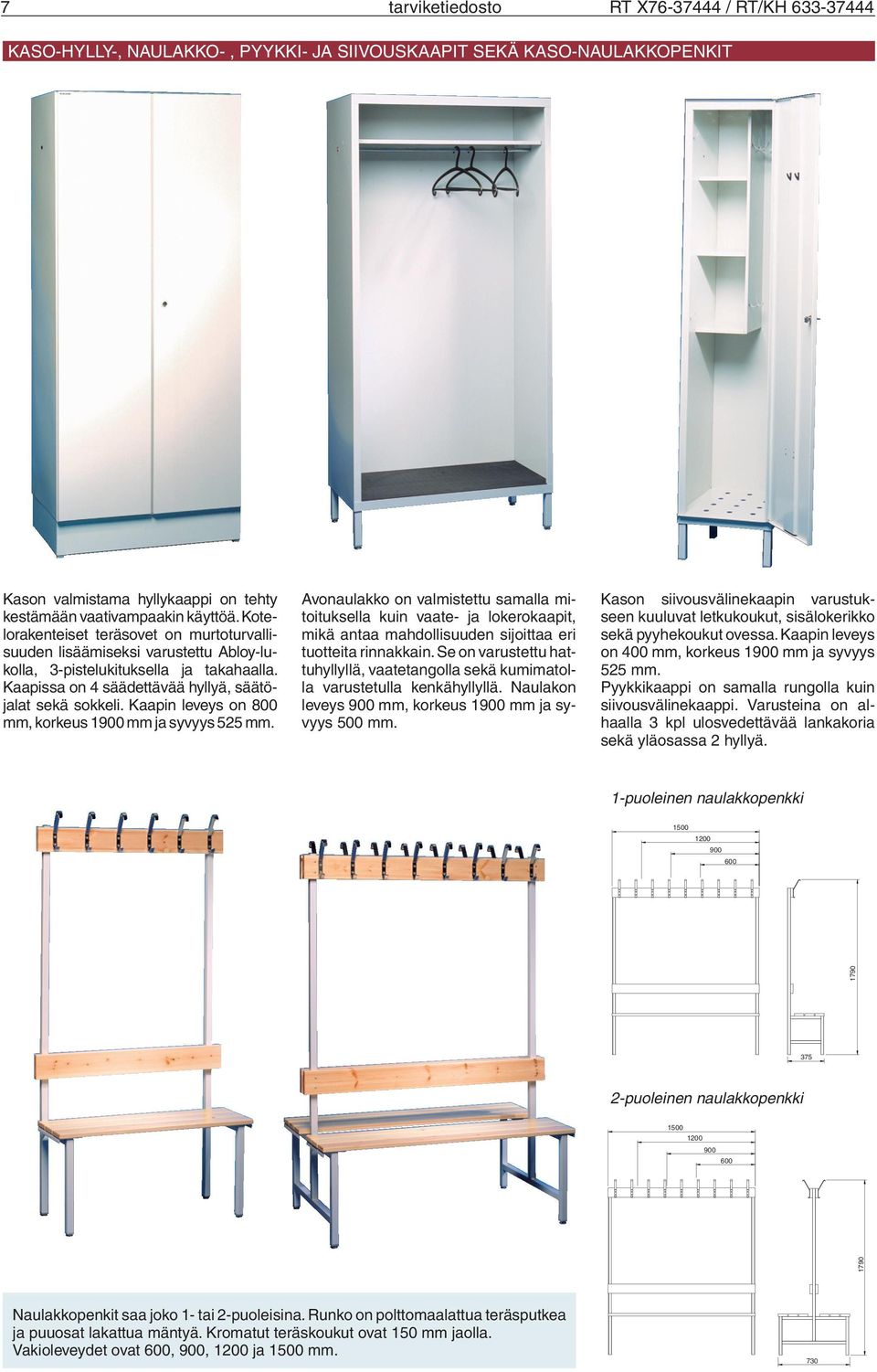

7 7 tarviketiedosto RT X / RT/KH KASO-HYLLY-, NAULAKKO-, PYYKKI- JA SIIVOUSKAAPIT SEKÄ KASO-NAULAKKOPENKIT Kason valmistama hyllykaappi on tehty kestämään vaativampaakin käyttöä. Kotelorakenteiset teräsovet on murtoturvallisuuden lisäämiseksi varustettu Abloy-lukolla, 3-pistelukituksella ja takahaalla. Kaapissa on 4 säädettävää hyllyä, säätöjalat sekä sokkeli. Kaapin leveys on 800 mm, korkeus 1900 mm ja syvyys 525 mm. Avonaulakko on valmistettu samalla mitoituksella kuin vaate- ja lokerokaapit, mikä antaa mahdollisuuden sijoittaa eri tuotteita rinnakkain. Se on varustettu hattuhyllyllä, vaatetangolla sekä kumimatolla varustetulla kenkähyllyllä. Naulakon leveys 900 mm, korkeus 1900 mm ja syvyys 500 mm. Kason siivousvälinekaapin varustukseen kuuluvat letkukoukut, sisälokerikko sekä pyyhekoukut ovessa. Kaapin leveys on 400 mm, korkeus 1900 mm ja syvyys 525 mm. Pyykkikaappi on samalla rungolla kuin siivousvälinekaappi. Varusteina on alhaalla 3 kpl ulosvedettävää lankakoria sekä yläosassa 2 hyllyä. 1-puoleinen naulakkopenkki puoleinen naulakkopenkki Naulakkopenkit saa joko 1- tai 2-puoleisina. Runko on polttomaalattua teräsputkea ja puuosat lakattua mäntyä. Kromatut teräskoukut ovat 150 mm jaolla. Vakioleveydet ovat 600, 900, 1200 ja 1500 mm. 730

8 RT X / RT/KH tarviketiedosto 8 KASO-VAATEKAAPIT JA Z-KAAPIT 1: KASO-VAATEKAAPPIEN MITAT Kaappityyppi Osaston leveys, mm Kaapin korkeus suora-/viistokatto, mm Kaapin leveys, mm Kaapin syvyys, mm 1-osast / osast / osast / osast / osast / osast / osast / Erikoismitat tarjousten mukaan

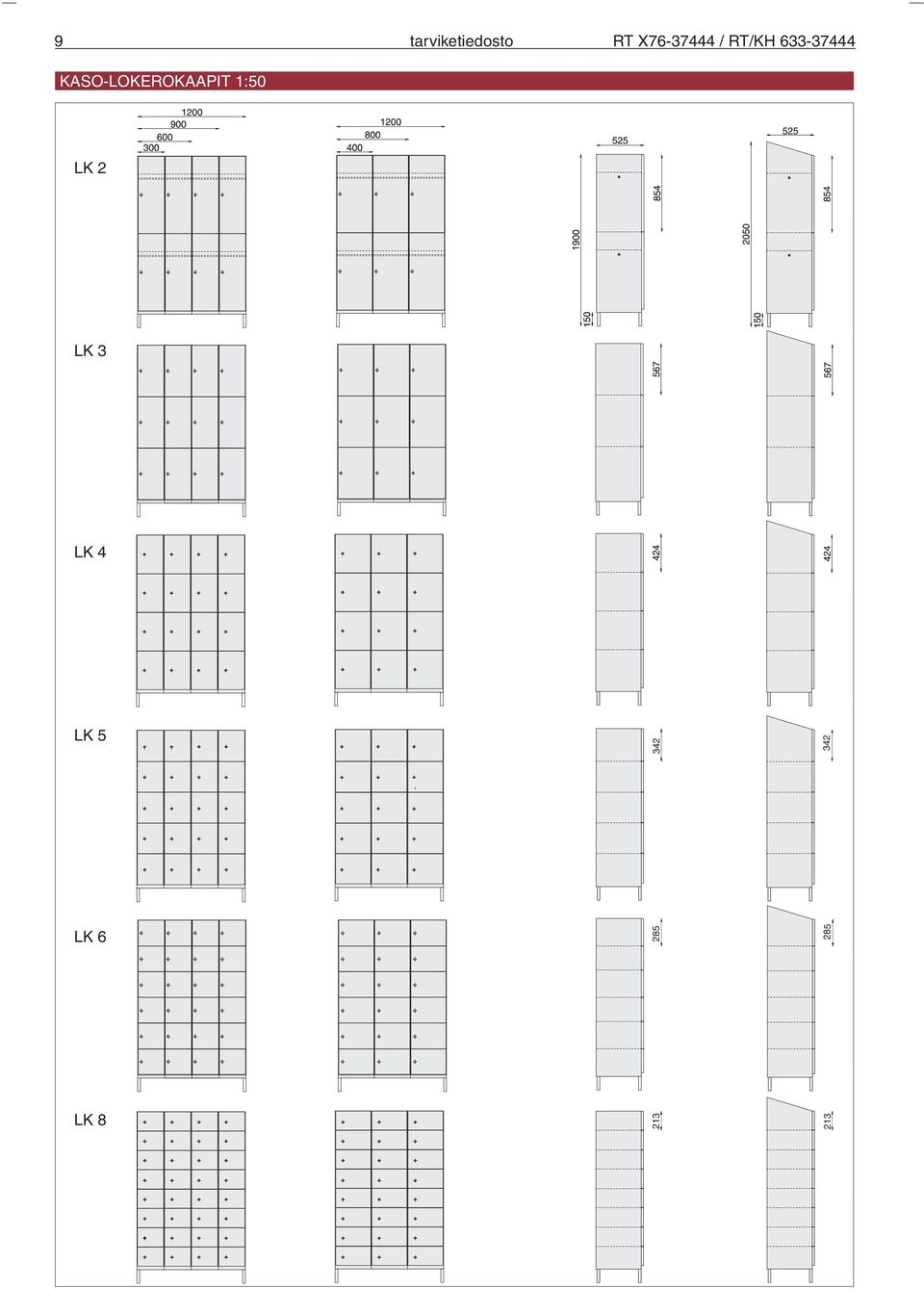

9 9 tarviketiedosto RT X / RT/KH KASO-LOKEROKAAPIT 1:50 LK 2 LK 3 LK 4 LK LK LK

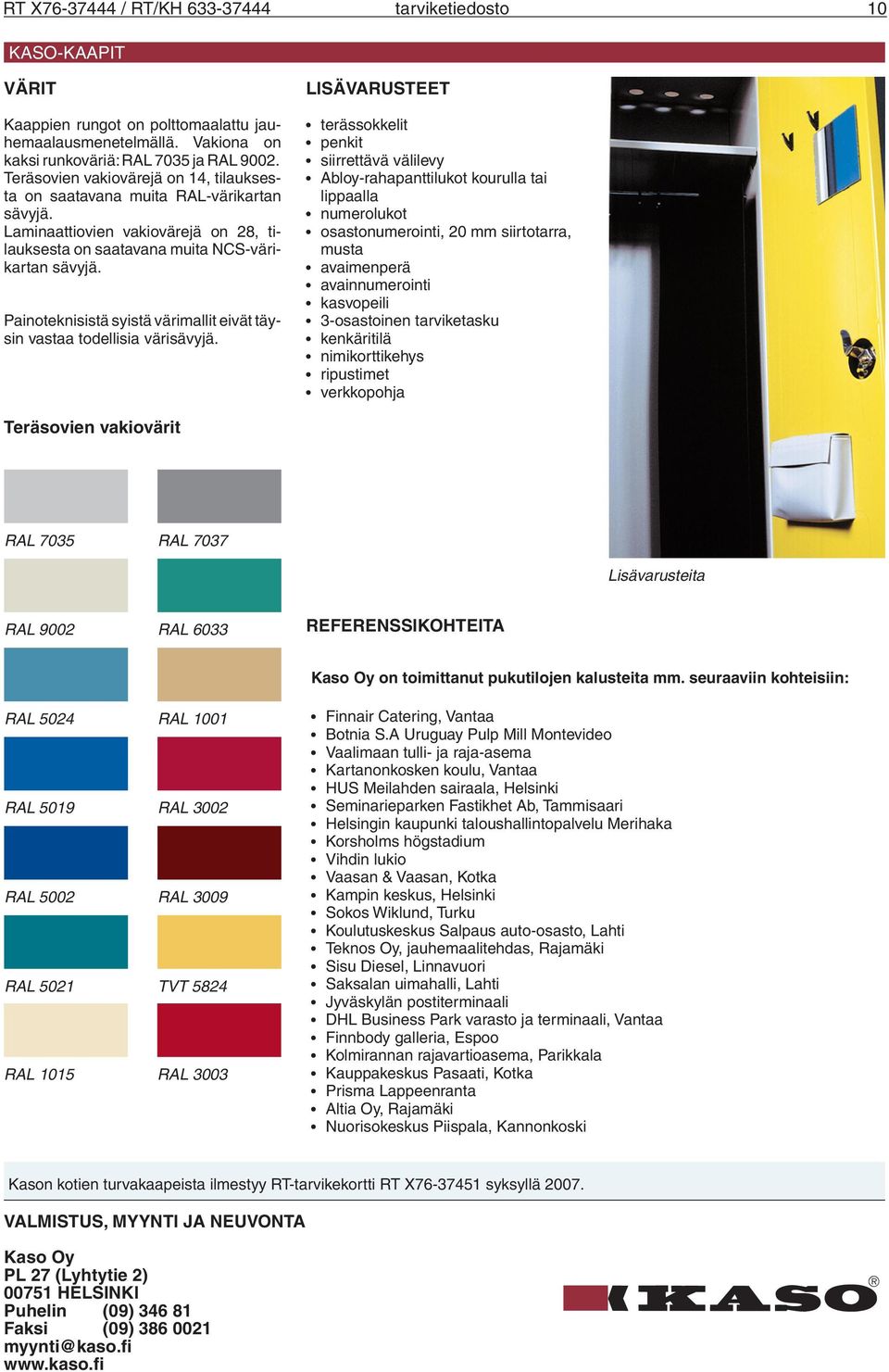

10 RT X / RT/KH tarviketiedosto 10 KASO-KAAPIT VÄRIT Kaappien rungot on polttomaalattu jauhemaalausmenetelmällä. Vakiona on kaksi runkoväriä: RAL 7035 ja RAL Teräsovien vakiovärejä on 14, tilauksesta on saatavana muita RAL-värikartan sävyjä. Laminaattiovien vakiovärejä on 28, tilauksesta on saatavana muita NCS-värikartan sävyjä. Painoteknisistä syistä värimallit eivät täysin vastaa todellisia värisävyjä. LISÄVARUSTEET terässokkelit penkit siirrettävä välilevy Abloy-rahapanttilukot kourulla tai lippaalla numerolukot osastonumerointi, 20 mm siirtotarra, musta avaimenperä avainnumerointi kasvopeili 3-osastoinen tarviketasku kenkäritilä nimikorttikehys ripustimet verkkopohja Teräsovien vakiovärit RAL 7035 RAL 7037 Lisävarusteita RAL 9002 RAL 6033 REFERENSSIKOHTEITA Kaso Oy on toimittanut pukutilojen kalusteita mm. seuraaviin kohteisiin: RAL 5024 RAL 1001 RAL 5019 RAL 3002 RAL 5002 RAL 3009 RAL 5021 TVT 5824 RAL 1015 RAL 3003 Finnair Catering, Vantaa Botnia S.A Uruguay Pulp Mill Montevideo Vaalimaan tulli- ja raja-asema Kartanonkosken koulu, Vantaa HUS Meilahden sairaala, Helsinki Seminarieparken Fastikhet Ab, Tammisaari Helsingin kaupunki taloushallintopalvelu Merihaka Korsholms högstadium Vihdin lukio Vaasan & Vaasan, Kotka Kampin keskus, Helsinki Sokos Wiklund, Turku Koulutuskeskus Salpaus auto-osasto, Lahti Teknos Oy, jauhemaalitehdas, Rajamäki Sisu Diesel, Linnavuori Saksalan uimahalli, Lahti Jyväskylän postiterminaali DHL Business Park varasto ja terminaali, Vantaa Finnbody galleria, Espoo Kolmirannan rajavartioasema, Parikkala Kauppakeskus Pasaati, Kotka Prisma Lappeenranta Altia Oy, Rajamäki Nuorisokeskus Piispala, Kannonkoski Kason kotien turvakaapeista ilmestyy RT-tarvikekortti RT X syksyllä VALMISTUS, MYYNTI JA NEUVONTA Kaso Oy PL 27 (Lyhtytie 2) HELSINKI Puhelin (09) Faksi (09) myynti@kaso.fi
