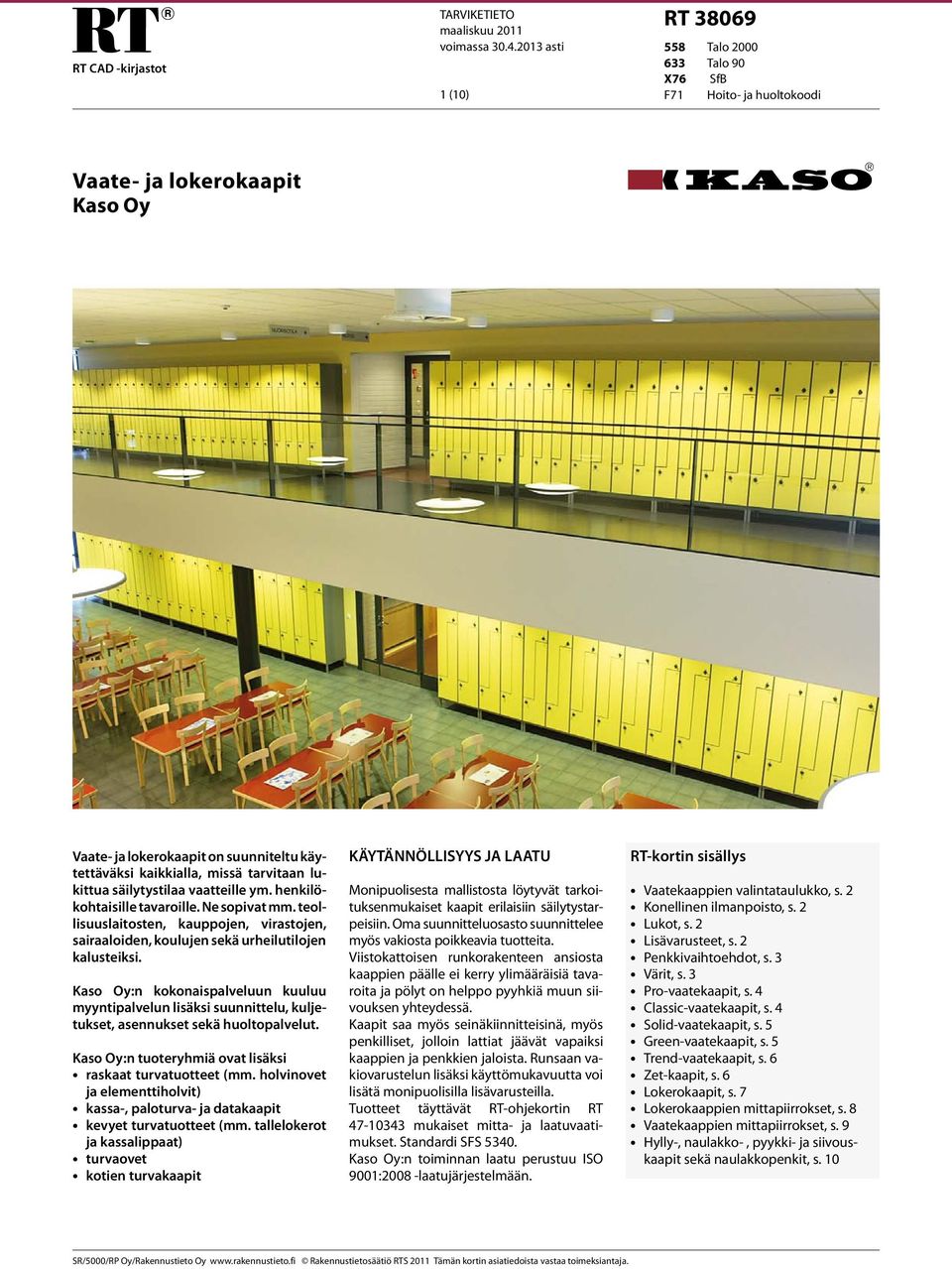

1 RT CAD -kirjastot TARVIKETIETO maaliskuu 2011 voimassa asti 1 (10) RT Talo Talo 90 X76 SfB F71 Hoito- ja huoltokoodi Vaate- ja lokerokaapit Kaso Oy Vaate- ja lokerokaapit on suunniteltu käytettäväksi kaikkialla, missä tarvitaan lukittua säilytystilaa vaatteille ym. henkilökohtaisille tavaroille. Ne sopivat mm. teollisuuslaitosten, kauppojen, virastojen, sairaaloiden, koulujen sekä urheilutilojen kalusteiksi. Kaso Oy:n kokonaispalveluun kuuluu myyntipalvelun lisäksi suunnittelu, kuljetukset, asennukset sekä huoltopalvelut. Kaso Oy:n tuoteryhmiä ovat lisäksi raskaat turvatuotteet (mm. holvinovet ja elementtiholvit) kassa-, paloturva- ja datakaapit kevyet turvatuotteet (mm. tallelokerot ja kassalippaat) turvaovet kotien turvakaapit KÄYTÄNNÖLLISYYS JA LAATU Monipuolisesta mallistosta löytyvät tarkoituksenmukaiset kaapit erilaisiin säilytystarpeisiin. Oma suunnitteluosasto suunnittelee myös vakiosta poikkeavia tuotteita. Viistokattoisen runkorakenteen ansiosta kaappien päälle ei kerry ylimääräisiä tavaroita ja pölyt on helppo pyyhkiä muun siivouksen yhteydessä. Kaapit saa myös seinäkiinnitteisinä, myös penkilliset, jolloin lattiat jäävät vapaiksi kaappien ja penkkien jaloista. Runsaan vakiovarustelun lisäksi käyttömukavuutta voi lisätä monipuolisilla lisävarusteilla. Tuotteet täyttävät RT-ohjekortin RT mukaiset mitta- ja laatuvaatimukset. Standardi SFS Kaso Oy:n toiminnan laatu perustuu ISO 9001:2008 -laatujärjestelmään. RT-kortin sisällys Vaatekaappien valintataulukko, s. 2 Konellinen ilmanpoisto, s. 2 Lukot, s. 2 Lisävarusteet, s. 2 Penkkivaihtoehdot, s. 3 Värit, s. 3 Pro-vaatekaapit, s. 4 Classic-vaatekaapit, s. 4 Solid-vaatekaapit, s. 5 Green-vaatekaapit, s. 5 Trend-vaatekaapit, s. 6 Zet-kaapit, s. 6 Lokerokaapit, s. 7 Lokerokaappien mittapiirrokset, s. 8 Vaatekaappien mittapiirrokset, s. 9 Hylly-, naulakko-, pyykki- ja siivouskaapit sekä naulakkopenkit, s. 10

2 RT tarviketieto 2 VAATEKAAPPIEN VALINTATAULUKKO - valitse vaatekaapin runko + ovet + penkki + lukko Runkovaihtoehdot Pro Classic Green Trend Solid Zet suora katto x x x x x x viisto katto x x x x x x ilmastointi x x x x x x Ovityyppi lyhyt ovi x x x x x pitkä ovi x x x x x Z-ovi x Ovimateriaalit suoraprofiilinen teräs 1 mm x x kotelorakenteinen teräs, muotoiltu x MDF x x laminaatti x x mäntysäle x Penkkivaihtoehdot, lyhyt ovi 2-jalkainen teräspenkki x x x x x 4-jalkainen teräspenkki x x x x x 4-jalkainen puupenkki x x x x x kiinteä jalustapenkki x x x x x kiinteä suora jalustapenkki x seinäkiinnitteinen penkki x x x x x x Lukitusvaihtoehdot 1-pistelukitus x x x x x 3-pistelukitus x Lukkovaihtoehdot Salpalaite, Eurolock (1) x x x x x Salpalaite, Abloy FIN 216 x x x Salpalaite, Abloy 6106 x x x x x Sarjalukko, Abloy (4) x x x x x x Sarjalukko, Eurolocks (3) x x x x x Real-numerolukko (8) x x x x x Mastercombi-numerolukko (7) x x x x x Rahalukko Abloy, panttaava x x x x x Rahalukko Abloy, palauttava (6) x x x x x Rahalukko Ojmar, panttaava x x x x x Rahalukko Ojmar, palauttava (5) x x x x x Lukot Vaate- ja lokerokaappien lukitukseen löytyy useita eri vaihtoehtoja. Perinteisten avain- ja riippulukkolukitus vaihtoehtojen lisäksi on saatavissa erilaisia numero- ja sähkölukitus vaihtoehtoja. Kaappien ylläpito/kunnossapito Hoito-ohjeena normaali kostea pyyhintä pinnoilta, hoitoväli 1 krt/vko. Huolto-ohjeena jauhemaalatut pinnat puhdistetaan hankaamattomalla pesimellä tavallisillapuhdistusaineilla, joiden ph-arvo on Kunnossapitoikä 20 vuotta. Materiaalitakuu 2 vuotta. Koneellinen ilmanpoisto Sekä viisto- että tasakattoisen kaapin saa koneelliseen ilmanpoistoon liitettävänä. Viistokattoisessa kaapissa kokoojakanava (rei itetty, Ø 100 mm kierresaumaputki) kulkee huomaamattomasti kaapin sisällä. Tasakattoisessa kaapissa kokoojakanava (syvyys 250 mm ja korkeus 95 mm) on asennettu kaapin päälle. Tarvittavat läpiviennit kaapinkattoon ja kokoojakanaviin, sekä lähtökaulusten asennukset tehdään asennuspaikalla ja näin ollen niiden tekeminen ei sisälly toimitukseen. Tuote on testattu (Tutkimusselostus nro 01968, ). Lisävarusteet Rungon lisäosat terässokkelit verkkopohja kenkäritilä putkikenkäteline verkkokenkäteline penkit Tarvikkeet kasvopeili tarviketasku välilevy vaateripustin avaimenperä Nimet ja numerot nimikorttikehys numerointi, 20 mm siirtotarra, musta numerokilpi

3 RT tarviketieto 3 PENKKIVAIHTOEHDOT Penkit Penkkien rungot ovat polttomaalattua terästä. Värit ovat yhtenäiset kaappirunkojen värien kanssa. Teräslevypenkin saa ainoastaan 4- tai 2-jalkaisena ja 2-jalkaisen ainoastaan teräslevyistuimella. Muut istuinmateriaalit soveltuvat kaikkiin muihin penkkivaihtoehtoihin. Penkkien leveydet ovat samat kuin kaappien runkoleveydet, joten kaikkia malleja voi yhdistää. Penkit on aina varustettu säätöjaloilla jalkainen teräspenkki Istuinmateriaali: polttomaalattu teräs 2. 4-jalkainen teräspenkki Istuinmateriaali: polttomaalattu teräs 3. 4-jalkainen puupenkki Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy 4. Kiinteä penkki (jalustapenkki) Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy 5. Kiinteä penkki (jalustapenkki) Z- ja lokerokaapeille Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy 6. Seinäkiinnitteinen penkki Istuinmateriaalit: lakattu tai maalattu lauta, laminaattipintainen MDF-levy VÄRIT Runkovärit Kaappien rungot on polttomaalattu jauhemaalausmenetelmällä. Vakiona on kaksi runkoväriä: RAL 7035 ja RAL Teräsovien vakiovärit Ovien värit RAL 1001 RAL 1003 RAL 1015 RAL 3002 RAL 3003 Teräsovien (Pro, Classic, Zet) vakiovärejä on 15. Tilauksesta on saatavana myös muita RAL-värikartan sävyjä. MDF-ovien (Green, Zet) värit valitaan joko RAL-värikartasta tai NCS-koodeilla. RAL 3009 RAL 5021 RAL 6033 RAL 5024 RAL 5019 Laminaattiovien (Trend, Zet) värit valitaan Formica Collection Colors -värikartasta. Puuovet (Solid) voidaan sekä petsata että maalata mihin tahansa RAL-sävyyn. RAL 5002 RAL 7037 RAL 7035 RAL 9002 RAL 9010 Painoteknisistä syistä värimallit eivät täysin vastaa todellisia värisävyjä.

4 RT tarviketieto 4 PRO-VAATEKAAPIT Pro-kaappien käyttökohteita ovat esimerkiksi teollisuuslaitokset, koulut ja julkiset tilat. Suoraprofiiliset 1 mm vahvuiset teräsovet on varustettu tukilistalla, mikä takaa vahvan ja vääntöjäykän rakenteen. Ovet saatavana myös 1,5 mm teräsovella ja sileänä kotelorakenteisena. Kaapit saatavana myös seinäkiinnitteisinä, pariovellisina ja vasenkätisinä. Suora katto, lyhyet ovet, 4-jalkainen teräspenkki Viisto katto, pariovet, kiinteä puupenkki hattuhylly vaatetanko vaatekoukut, 3 kpl pyyhekoukut ovessa, 2 kpl Pro-vaatekaapit Classic-vaatekaapit CLASSIC-VAATEKAAPIT Classicin muotoiltu, kotelorakenteinen ovi on varustettu kestävällä 3-pistelukituksella. Ilmettä kaapille antaa oven muotoilu sekä musta muovivedin, joka estää myös oven maalipinnan naarmuuntumisen lukon ympäriltä. Kaapit saa myös pariovellisina ja vasenkätisinä. Viisto katto, 4-jalkainen teräspenkki Suora katto, pitkät ovet hattuhylly vaatetanko vaatekoukut, 3 kpl pyyhekoukut ovessa, 2 kpl 3-pistelukitus terästeljellä ja salpatangoilla

5 RT tarviketieto 5 SOLID-VAATEKAAPIT Puuovet ovat vaihtoehto Pro-kaappien teräsoville. Solid-kaapeissa on vakiona lakattu mäntysäleovi, mutta muitakin vaihtoehtoja on. Puuvaihtoehdot ovat koivu ja pyökki, pintakäsittelyksi saa lakkauksen lisäksi maalauksen tai petsauksen. hattuhylly vaatetanko vaatekoukut, 3 kpl Petsatut puusäleovet, 4-jalkainen puupenkki Valkoiseksi maalatut mäntysäleovet Solid-vaatekaapit GREEN-VAATEKAAPIT Green-vaatekaappien runko on polttomaalattua terästä ja ovet ovat teollisesti maalattua 16 mm MDF-kalustelevyä. Ovet ovat tukevia eivätkä vanhemmitenkaan ala taipua. Ovessa on vakiona lakatut reunat. Muita reunalistavaihtoehtoja ovat MDF, lakattu puu ja ABS. hattuhylly vaatetanko vaatekoukut, 3 kpl

6 RT tarviketieto 6 TREND-VAATEKAAPIT Trend-vaatekaappien runko on polttomaalattua terästä ja ovet ovat 16 mm MDF-kalustelevyä. Ovet on päällystetty molemmin puolin laminaatilla. Ovessa on vakiona lakatut reunat. Vaihtoehtoisesti oveen saa ABS-reunalistan tai lakatun puureunalistan. ZET -KAAPIT hattuhylly vaatetanko vaatekoukut, 3 kpl Zet-kaapit ovat tilaa säästävä ratkaisu paikkoihin, missä tilat eivät mahdollista normaalien vaatekaappien käyttöä. Jokaisen käyttäjän kaappiin kuuluu 1320 mm korkea tila sekä joko kaappiyksikön ylä- tai alaosassa leveämpi 430 mm korkea tila. Ovet ovat polttomaalattua 1,5 mm terästä tai vaihtoehtoisesti laminaattipintaista tai maalattua MDF-levyä. Kaappi on mahdollista saada seinäkiinnitteisenä, omalla 150 mm:n korkealla putki- tai sokkelijalustalla sekä penkkijalustalla. Suora katto, laminaattiovet, osastoleveys 300/150 mm Viisto katto, laminaattiovet, osastoleveys 400/200 mm hitsattuja vaatekoukkuja 2 kpl

7 RT tarviketieto 7 LOKEROKAAPIT Lokerokaappien tyypillisimpiä käyttökohteita ovat oppilaitokset, myymälät ja muut tilat, joissa henkilökohtaiset tavarat tarvitsevat turvallista säilytystilaa. Vakio-ovet ovat polttomaalattua 1,5 mm terästä. Muita mahdollisuuksia ovat lakatut tai maalatut puusäleovet, viilupintaiset ovet, laminaattiovet ja maalatut MDF-ovet. Numerointi ovissa lisää käyttömukavuutta. 4-osastoinen kaappi erikokoisilla lokeroilla 12-lokeroinen kaappi akryyli-ikkunoilla oven leveys 300 tai 400 mm 1-, 2-, 3- tai 4-osastoinen kaappi 2-, 3-, 4-, 5-, 6- tai 8-lokeroinen kaappi lokerokaapeissa on aina tasakatto ovimateriaalit: polttomaalattu teräs ja laminoitu, viilutettu tai maalattu MDF-levy oven väri, kts. sivu 3 lukkovaihtoehdot salpalaite, Abloy-sarjalukko tai numerolukko. Lukoista enemmän sivulla 2. postiaukolla tai ilman sähköpistorasialla tai ilman kaksilokeroisissa kaapeissa vaatekaappivarustus LK 8 Laptop Lokerokaappien uutuus on LK 8 Laptop, jonka turvallinen, lukittava, henkilökohtainen säilytystila on varustettu sähköpistokerasialla. Säilytyksen aikana voidaan esimerkiksi kannettava tietokone tai matkapuhelin ladata tulevaa käyttöä. Mitat: korkeus 1900 mm, syvyys 525 mm ja leveys 400 mm. Yhteensopiva muiden Kaso-lokerokaappien kanssa. LK 8 Laptop

8 RT tarviketieto 8 LOKEROKAAPIT 1:50 LK 2 LK 3 LK 4 LK LK LK

9 RT tarviketieto 9 VAATEKAAPIT JA ZET-KAAPIT 1: Kaappityyppi Osaston leveys, mm Kaapin korkeus suora-/viistokatto, mm Kaapin leveys, mm Kaapin syvyys, mm 1-osast / osast / osast / osast / osast / osast / osast / Erikoismitat tarjousten mukaan

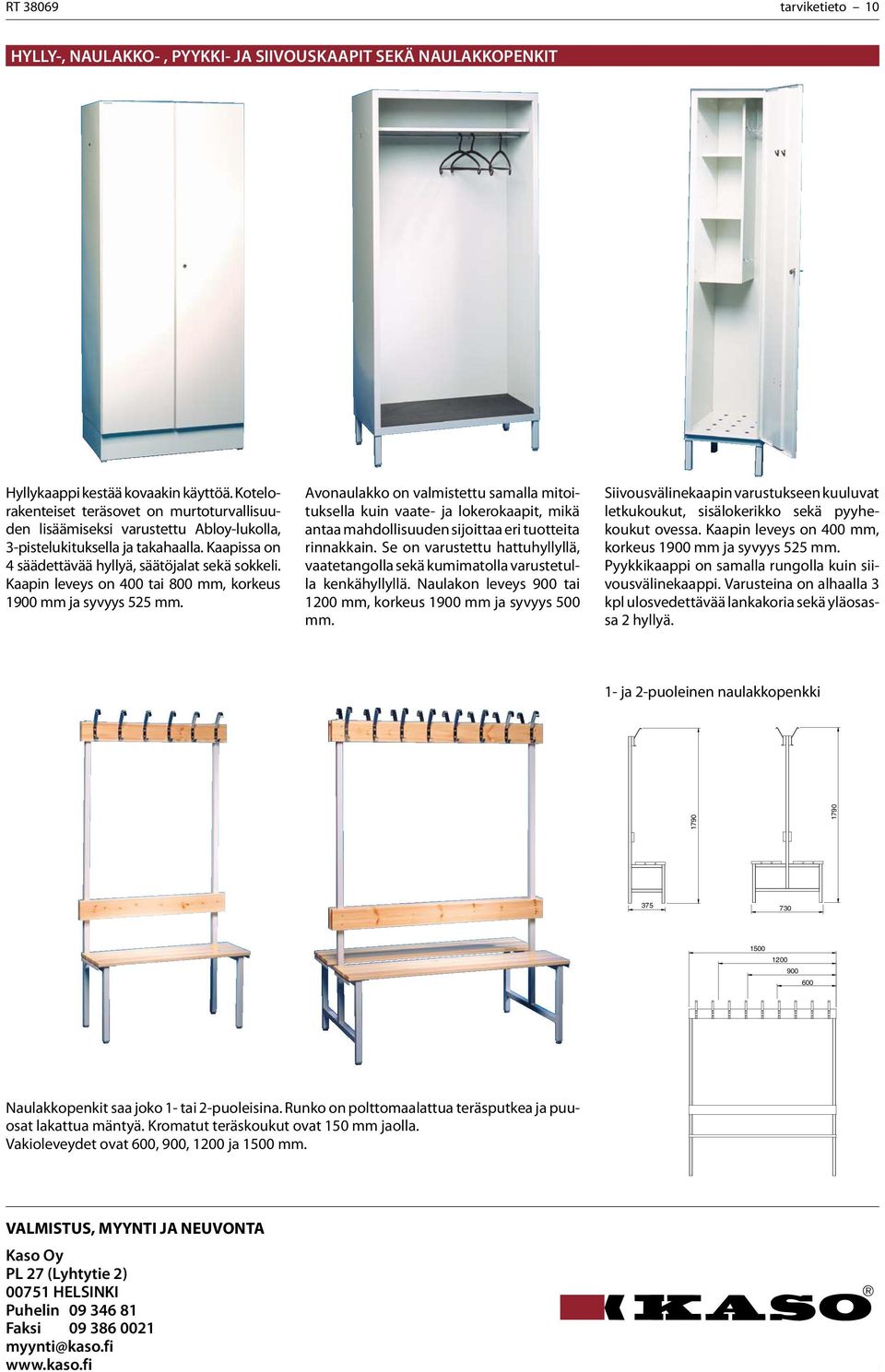

10 RT tarviketieto 10 HYLLY-, NAULAKKO-, PYYKKI- JA SIIVOUSKAAPIT SEKÄ NAULAKKOPENKIT Hyllykaappi kestää kovaakin käyttöä. Kotelorakenteiset teräsovet on murtoturvallisuuden lisäämiseksi varustettu Abloy-lukolla, 3-pistelukituksella ja takahaalla. Kaapissa on 4 säädettävää hyllyä, säätöjalat sekä sokkeli. Kaapin leveys on 400 tai 800 mm, korkeus 1900 mm ja syvyys 525 mm. Avonaulakko on valmistettu samalla mitoituksella kuin vaate- ja lokerokaapit, mikä antaa mahdollisuuden sijoittaa eri tuotteita rinnakkain. Se on varustettu hattuhyllyllä, vaatetangolla sekä kumimatolla varustetulla kenkähyllyllä. Naulakon leveys 900 tai 1200 mm, korkeus 1900 mm ja syvyys 500 mm. Siivousvälinekaapin varustukseen kuuluvat letkukoukut, sisälokerikko sekä pyyhekoukut ovessa. Kaapin leveys on 400 mm, korkeus 1900 mm ja syvyys 525 mm. Pyykkikaappi on samalla rungolla kuin siivousvälinekaappi. Varusteina on alhaalla 3 kpl ulosvedettävää lankakoria sekä yläosassa 2 hyllyä. 1- ja 2-puoleinen naulakkopenkki Naulakkopenkit saa joko 1- tai 2-puoleisina. Runko on polttomaalattua teräsputkea ja puuosat lakattua mäntyä. Kromatut teräskoukut ovat 150 mm jaolla. Vakioleveydet ovat 600, 900, 1200 ja 1500 mm. VALMISTUS, MYYNTI JA NEUVONTA Kaso Oy PL 27 (Lyhtytie 2) HELSINKI Puhelin Faksi myynti@kaso.fi
