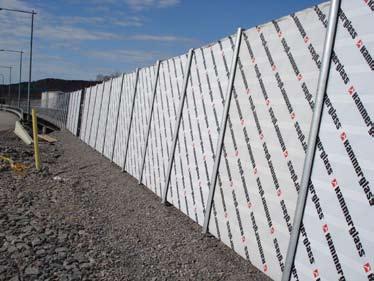

1 Hammerglass melusuojajärjestelmä Bro-1 Lämpögalvanisoituja pyöreitä tolppia. Hammerglass lasin saa painatuksella tai ilman. Saatavana kahta laatua Hammerglass Clear Hammerglass Recycled Molemmissa laaduissa on sama suojattu Hammerglass pinnoite. Clear lasi on 100% kirkas, Recyled joka on valmistettu uusiomateriaaleista, on erittäin ekoystävällinen, mutta voi sisältää erittäin pieniä epäpuhtauksia, kuten nokipartikkeleita (1 x 1 mm) Esimerkkejä ominaisuuksia säänteleviin lausekkeisiin Meluesteessä on käytätettävä pyöreitä lämpösinkitettyjä tolppia. Materiaalin oltava polykarbonaattia, jonka pinnoituksen on kestettävä muuttumattomana asetonipesua sekä siedettävä erilaisia kemikaaleja, kuten bensiiniä ja mineraalitärpättiä. Tolpat on asennettava pystysuorassa jo olemassa oleviin siltakaiteisiin käyttäen puristus- ja/tai pulttikiinnitystä. Valmis melusuojaelementti on oltava korkeudeltaan n 2500 mm katutasosta. Melusuojalevyn pohjaan on asennettava galvanisoitu teräslevy, joka on kaivettava maahan, tai sen on alitettava siltakansi 200 millimetrillä. Teräslevyn tulee olla kulmitettu vakauden parantamiseksi. Melusuojan on seurattava sillan kaltevuutta ja sitä ei saa rakentaa porrastettuna, vaan sen on seurattava sillan puolisuunnikkaan muotoa. Meluesteiden levyissä on oltava ennen pintakäsittelyä painettu kuvio. Meluesteen painettu kuvio on oltava vaakatasossa kulkeva raita, joka näyttää maitolasipinnoitteelta. Raitojen väli korkeussuunnassa on oltava 450 mm. Levyjen vakauden varmistamiseksi on 45 mm korkea U-profiili 4 mm paksuisesta lämpösinkitetystä teräksestä asennettava ylä- ja alavahvike. Maahan asennettavan teräslevyn on oltava pultattu alavahvikkeena toimivaan U-profiiliin lämpösinkitetyillä M8 pulteilla.

2 CAD-piirustusten 1800 CC Ståndare 12 Glasets tjocklek A 2800 Glasets höjd 55 B 80, Höjd ovansida glas 1766 Glasets bredd C 1 C 1 : , Glaset till brokant

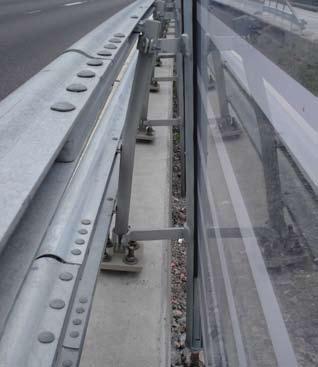

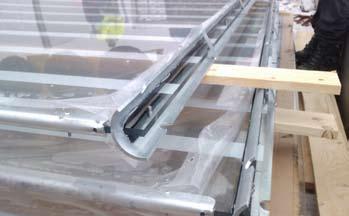

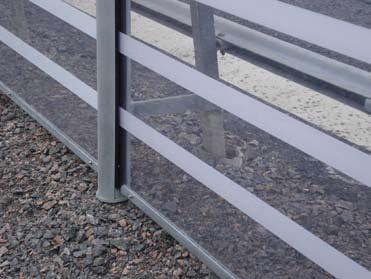

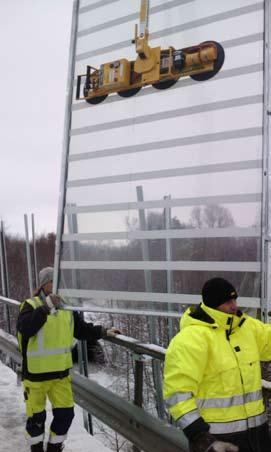

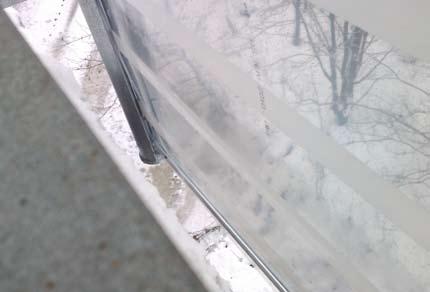

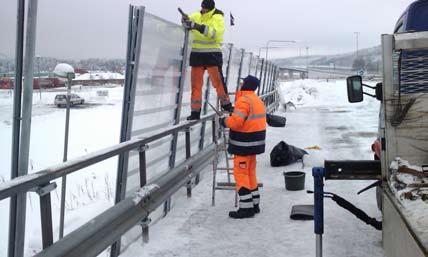

3 Järjestelmä Bro-1 on rakennettu neljästä halkaistusta putkesta, jonka sisällä olevat kaksi puolikasta pitävät lasin paikoillaan ja ulkopuoliset puolikkaat pitävät sisustan paikoillaan. Tolpat lukitaan sekä läpikulkevilla pulteilla että päällyskannella. Järjestelmän voi kiinnittää sivupidikkeillä siltakaiteisiin, tukimuuriin tai maaperustaan käyttäen pohjalevyä. Maksimikorkeus on 4 metriä.

4

5

6 Tekniset tiedot, Hammerglass Single sheet Kemikaalien kestävyys Kaikki Hammerglass lasit ovat suojattu piioksiidipinnoiteseoksella, joka luo erinomaisen kestävyyden kemiallista ilkivaltaa vastaan. Pinta kestää asetonia, bensiiniä, mineraalitärpättiä sekä värin- ja graffittinpoistoaineita. Valon läpäisy Hammerglass puristetaan erityisessä puhdashuoneessa, jotta lasin kirkkaus olisi mahdollisimman korkealaatuinen. Kolminkertainen laaduntarkistus takaa korkean lopputuloksen. Hammerglassin kehittämä erikoispinnoite parantaa valon läpäisykykyä. Fyysiset ominaisuudet Tiheys (puolet laspainosta) g/cm³ 1,20 ISO 1183 Valon läpäisy (Valonlähde D65, paksuus 1 mm) % 88 DIN 5036, T.3 Uv-suoja % 99,96 SIKA Taittoindeksi 1,586 ISO 489 Kosteuden sitominen (24 h 23 C, 50% RH) % 0,15 Lämpötilan käyttösuositukset C Min 40 C Max +90 C Mekaaniset ominaisuudet Rajajoustavuus N/mm² 63 ISO 527 Murtumiskestävyys N/mm² 70 ISO 527 Joustoraja % 6 ISO 527 Murtumisraja % 110 ISO 527 Elastiset modulit N/mm² 2300 ISO 527 Taittomodulit N/mm² 2300 ISO 178 Iskuvoima Charpykokeessa ohjeistuksetta +23 C kj/m² Ei murtumaa ISO 179/2D Iskuvoima Izodikokeessa ohjeistuksella 40 C kj/m² 11,5 ISO 179/2D Rockwell kovuus MPa 95 ISO Lämpöominaisuudet Lineaarienen kerroin lämpölaajennukselle (23 80 C) 10-4 x K -1 0,70 Lämmön poistoheijastus A (1,80 N/mm²) C 132 ISO 75 B (0,45 N/mm²) C 142 ISO 75 Akustiset ominaisuudet Ominaisuus Yksikkö Arvo Paksuus (mm) 4 Rw-arvo db 27 Paksuus (mm) 6 Rw-arvo db 29 Paksuus (mm) 8 Rw-arvo db 31 Paksuus (mm) 10 Rw-arvo db 32 Paksuus (mm) 12 Rw-arvo db 34 Paksuus (mm) 15 Rw-arvo db 35 Paksuus (mm) 17 Rw-arvo db 35,5 Paloherkkyys Warrington Fire institute, BS 476, osa 7, luokitus 1Y: Palava materiaali paloi laboratorion lattialla 30 sekuntia jonka jälkeen se sammui itsestään. Lopputuloksena: Lopulta Hammerglass sulaa mutta ei edistä tulen leviämistä. Takuu 10 vuoden takuu värimuutosten ja halkeamien varalle. Toimitus Paksuus Standardiruudut Standardiväri Erikoisominaisuudet 4, 6, 8, 10, 12, 15 ja 17 mm 2040 x 3000 mm, saatavana jopa 2040 x 6000 mm asti Kirkas. Saatavana yleisimpinä väreinä. Opaakkina ja opaalina Saatavana IR valoa sitovana. Sitoo jopa 43% auringon Infrapunasäteilystä Saatavana 6 mm vihreä ja 12 mm harmaa/savu sävynä Kaikki lasit toimitetaan Hammerglass pinnoitteella, lasin pintakäsittely suoritetaan painatuksen jälkeen.
