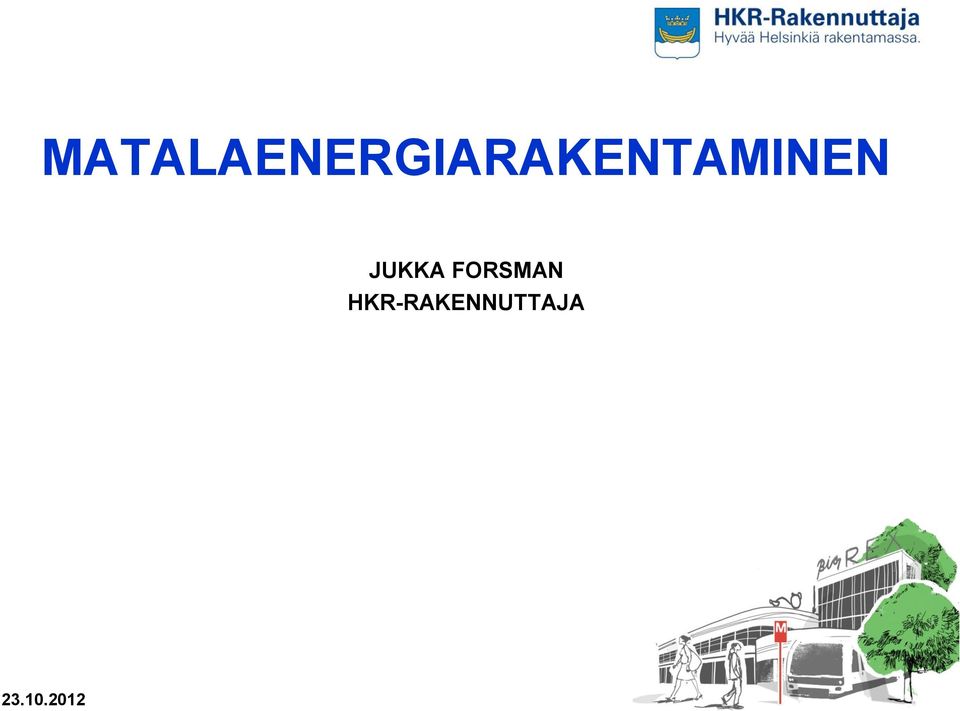

1 MATALAENERGIARAKENTAMINEN JUKKA FORSMAN HKR-RAKENNUTTAJA KUVA

2 MATALAENERGIARAKENTAMINEN MUISSA KUIN ASUINTALOISSA Matalaenergiarakennus - KULUTTAA KORKEINTAAN PUOLET VASTAAVAN RAKENTAMISMÄÄRÄYKSET TÄYTTÄVÄN TALON TARVITSEMASTA LÄMMITYSENERGIASTA JA PUOLET NORMAALISTA SÄHKÖNKULUTUKSESTA - KOKONAISENERGIAN TARVE VUODESSA ESIM TOIMISTORAKENNUKSESSA OLISI KWH/BRM2. TÄLLÄ HETKELLÄ HELSINGIN KAUPUNGILLA OLEMASSA OLEVIEN VIRASTOTALOJEN KESKIMÄÄRÄINEN KULUTUS 230 KWH/M2. KUVA Passiivienergiarakennus - KOKONAISENERGIAN TARVE KORKEINTAAN KWH/BRM² (VIIKIN YMPÄRISTÖKESKUS 70 KWH/BRM2) - KESKI-EUROOPPA (SAKSA): LÄMMITYS MAX 15 KWH/BRM² N50-LUKU MAX 0,6 JÄÄHDYTYSTARVE MAX 15 KWH/BRM² E-LUKU: PRIMÄÄRIENERGIA MAX 120 KWH/ BRM², ESIM LÄMPÖ 70*0,7 = 49 KWH/ BRM² JA SÄHKÖ 40*1,7 = 68 KWH/ BRM² ELI YHTEENSÄ 117 KWH/ BRM² (KERTOIMET SUOMALAISIA)

3 MATALAENERGIARAKENTAMISEN TERMEJÄ Lähes nollaenergiarakennus - MÄÄRITTELY ON KESKEN. VOISI OLLA ESIM 30 % TÄMÄN HETKISESTÄ KULUTUSTASOSTA ELI TOIMISTORAKENNUKSISSA E-LUKU kwh/ntom2. KUITENKIN SELVÄSTI ALLE 50 % NYKYMÄÄRÄYKSISTÄ. - HKR ON SELVITTÄNYT KONSULTTITOIMEKSIANTONA, MITÄ TÄMÄ TARKOITTAISI KUVA JULKISESSA RAKENTAMISESSA. Nollaenergiarakennus - VUOSITASOLLA RAKENNUKSESSA TUOTETUN UUSIUTUVAN ENERGIAN YLIJÄÄMÄ ON YHTÄ ISO KUIN KULUTETTU UUSIUTUMATTOMAN ENERGIAN MÄÄRÄ - JAPANISSA, YHDYSVALLOISSA JA KESKI-EUROOPASSA ON JO ESIMERKKEJÄ. USEIN LUONNOLLINEN ILMANVAIHTO. Plus-energiarakennus - VUOSITASOLLA TUOTTAA ENEMMÄN ENERGIA KUIN KULUTTAA.

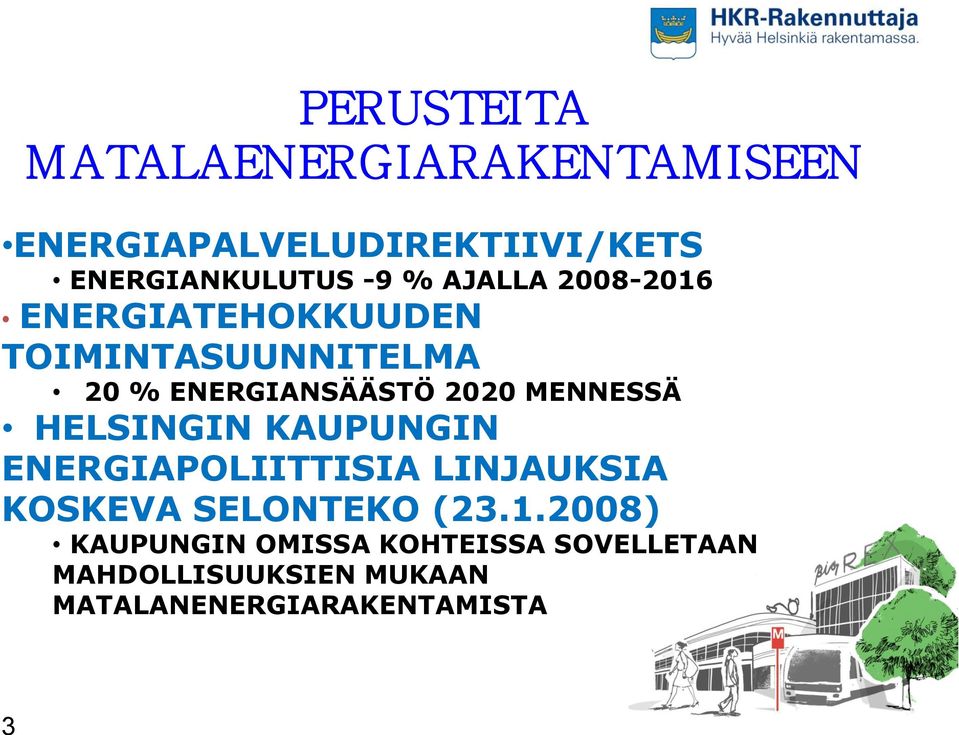

4 3 PERUSTEITA MATALAENERGIARAKENTAMISEEN ENERGIAPALVELUDIREKTIIVI/KETS ENERGIANKULUTUS -9 % AJALLA ENERGIATEHOKKUUDEN TOIMINTASUUNNITELMA 20 % ENERGIANSÄÄSTÖ KUVA 2020 MENNESSÄ HELSINGIN KAUPUNGIN ENERGIAPOLIITTISIA LINJAUKSIA KOSKEVA SELONTEKO ( ) KAUPUNGIN OMISSA KOHTEISSA SOVELLETAAN MAHDOLLISUUKSIEN MUKAAN MATALANENERGIARAKENTAMISTA

5 UUSIA PERUSTEITA SRMK OSIEN D3 JA JNE UUDISTUMINEN ALUSTA TULLUT VOIMAAN UUSI TIUKENNUS 2015?? 2019 RAKENNUSTEN ENERGIATEHOKKUUSDIREKTIIVI: UUDET RAKENNUKSET KUVA JÄLKEEN LÄHES NOLLAENERGIARAKENNUKSIA UUDET JULKISET RAKENNUKSET OVAT JÄLKEEN LÄHES NOLLAENERGIARAKENNUKSIA!!! HAASTENA MAAILMANTALOUS JA KUNTIEN YLIVELKAANTUMINEN JULKINEN SEKTORI EDELLÄKÄVIJÄNÄ???

6 HKR-RAKENNUTTAJAN MATALAENERGIATAVOITTEET TAVOITTEET MÄÄRITELLÄÄN ABSOLUUTTISILLA KIINTEISTÖTYYPPIKOHTAISELLA ARVOILLA (kwh/brm2). VÄHENNYSTAVOITTEET VRT 2000-LUVUN RAKENTAMINEN: UUDISRAKENNUS KUVA LÄMMITYS NOIN 30 % VRT NYKYMÄÄRÄYKSET (2012) SÄHKÖ NOIN -40 % VRT NYKYTASO PERUSKORJAUS LÄMMITYS NOIN 30 % VRT NYKYTASO (2012) SÄHKÖ NOIN -30 % VRT NYKYTASO VÄLTETÄÄN OSAKORJAUKSIA

7 HKR-RAKENNUTTAJAN MATALAENERGIATAVOITTEET, TULEVAISUUS VUOTEEN 2015 JA SEN JÄLKEEN AJOITTUVAT HANKKEET??? (RAKENTAMINEN ALKAA 2014 JÄLKEEN) EI TEHDÄ PASSIIVIRAKENNUKSIA, VAAN SIIRRYTÄÄN SUORAAN LÄHES NOLLAENERGIARAKENTAMISEEN

8 LÄHES 0-ENERGIARAKENTAMINEN TAVOITEASETANTA KANSALLISET OHJEET? RAKENNUSTYYPEITTÄIN, KOULUT, PÄIVÄKODIT OMAT OHJEET OHJEIDEN TEKO KOEKOHTEET (KOEKOHDE) AIKATAULU ? RAHOITUS? TAVOITEASETANTA, JOS EI KANSALLISIA OHJEITA OLE KOULU, PÄIVÄKOTI, MUU KOHDE? MITEN DOKUMENTOIDAAN, MITKÄ TAVOITTEET, MITEN MITATAAN?

9 HELSINGIN KAUPUNGIN JULKISTEN RAKENNUSTEN MATALAENERGIAOHJEET YLEISOHJEET - VALMISTUNUT KEVÄÄLLÄ 2010 ALAKOHTAISET OHJEET - VALMISTUNEET SYKSYLLÄ LVIA-OHJEET - SÄHKÖOHJEET - RAKENNUS- JA RAKENNEOHJEET HKR-RAKENNUTTAJAN NETTISIVUT ENERGIA JA YMPÄRISTÖ PASSIIVIRAKENTAMISOHJEET EI OTETA KÄYTTÖÖN

10 RAKENNUSTYYPPIKOHTAISET TAVOITTEET Rakennustyyppi Sähkö Lämpö Käyttöaika Yhteensä Vert.taso kwh/brm² kwh/brm² kwh/brm² kwh/brm² ark 8-16, huom Koulu loma-ajat Päiväkoti ark KUVA Toimisto ark Terveydenhoito (terveysasema) ark ark 10-20, Kirjasto la Monitoimitalo ark

11 RAKENNUSTEKNIIKKA RAKENNUKSEN MUOTO JA MASSOITTELU - VAIPAN PINTA-ALA/BRUTTOALA. - TOIMINTOJEN SIJOITTELU. - 3D-MALLIEN HYVÄKSIKÄYTTÖ ESIM VARJOSTUKSIIN. - PÄIVÄNVALON HYÖDYNTÄMINEN. - YLIMÄÄRÄISTEN KULMIEN JA RISKIRAKENTEIDEN VÄLTTÄMINEN KUVA AUKOTUKSEN LAAJUUS, SUUNTAUS JA OMINAISUUDET SEINIEN RAKENNE. LÄMPÖHÄVIÖISTÄ JÄÄHDYTYSTARPEESEEN???? ILMANPITÄVYYS + LÄMPÖKUVAUKSET

12 HYVIN ERISTETYN TALON LÄMPÖVUODOT KUVA

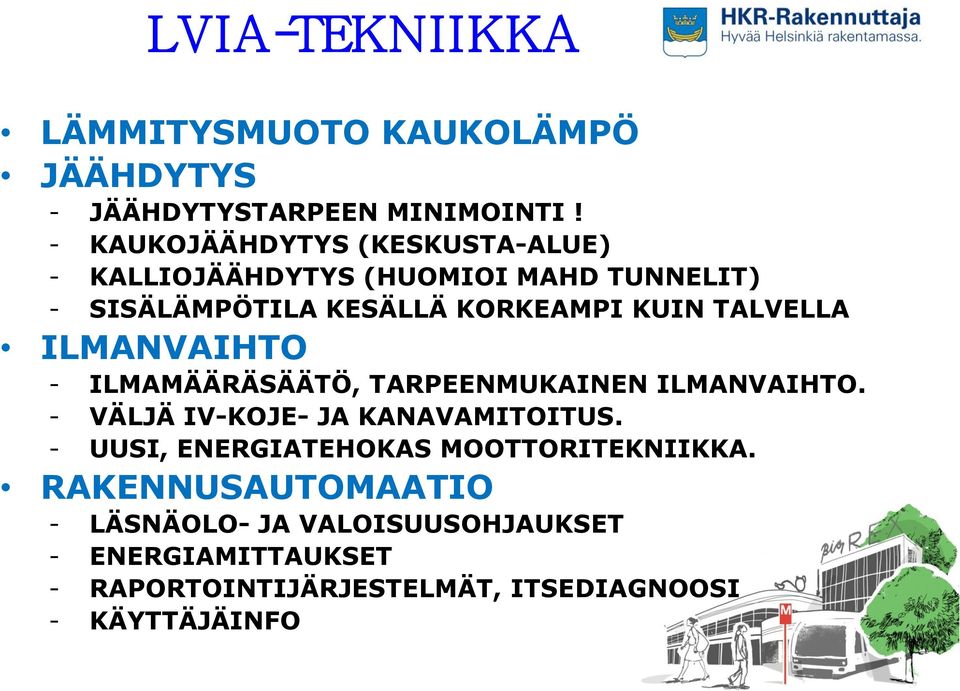

13 LVIA-TEKNIIKKA LÄMMITYSMUOTO KAUKOLÄMPÖ JÄÄHDYTYS - JÄÄHDYTYSTARPEEN MINIMOINTI! - KAUKOJÄÄHDYTYS (KESKUSTA-ALUE) - KALLIOJÄÄHDYTYS (HUOMIOI MAHD TUNNELIT) - SISÄLÄMPÖTILA KESÄLLÄ KORKEAMPI KUIN TALVELLA ILMANVAIHTO KUVA - ILMAMÄÄRÄSÄÄTÖ, TARPEENMUKAINEN ILMANVAIHTO. - VÄLJÄ IV-KOJE- JA KANAVAMITOITUS. - UUSI, ENERGIATEHOKAS MOOTTORITEKNIIKKA. RAKENNUSAUTOMAATIO - LÄSNÄOLO- JA VALOISUUSOHJAUKSET - ENERGIAMITTAUKSET - RAPORTOINTIJÄRJESTELMÄT, ITSEDIAGNOOSI - KÄYTTÄJÄINFO

14 SÄHKÖTEKNIIKKA SÄHKÖENERGIANKULUTUKSEN JAKAUTUMINEN: 1/3 LVI-TEKNIIKKA 1/3 VALAISTUS 1/3 PISTORASIA (LAITTEET) PARANNETAAN VALAISTUKSEN ENERGIATEHOKKUUTTA HYÖDYNNETÄÄN KUVA PAREMMIN PÄIVÄNVALOA SIIRRYTÄÄN MAHDOLLISUUKSIEN MUKAAN LED- (TAI VASTAAVAAN) TEKNIIKKAAN TARPEENMUKAINEN VALAISTUS (KOHDEVALAISTUS) MUUT RATKAISUT - KANNUSTETAAN KÄYTTÄJIÄ ENERGIATEHOKKAISIIN LAITE- JA ATK-RATKAISUIHIN - RAJOITETAAN PISTORASIAKUORMAA

15 PERUSKORJAUSHANKKEET LISÄLÄMMÖNERISTÄMINEN?? - HUOMIOITAVA SUOJELUMÄÄRÄYKSET - HUOMIOITAVA RAKENTEIDEN KOSTEUSTEKNINEN TOIMINTA - KESKITYTTÄVÄ AUKOTUKSEEN JA SEN ERISTYSKYVYN PARANTAMISEEN SEKÄ ILMANPITÄVYYTEEN - VIIMEISTÄÄN HANKESUUNNITTELUVAIHEESSA LÄMPÖKUVAUS!!! TAVOITTEET MÄÄRITELTÄVÄ KOHTEEN MUKAAN - MITÄ HUOMIOIDAAN JA MITÄ EI - MUU KUIN RAKENNUSTEKNIIKKA PÄÄSÄÄNTÖISESTI KUTEN UUDISRAKENTAMISESSA, TALOTEKNIIKKA AVAINASEMASSA

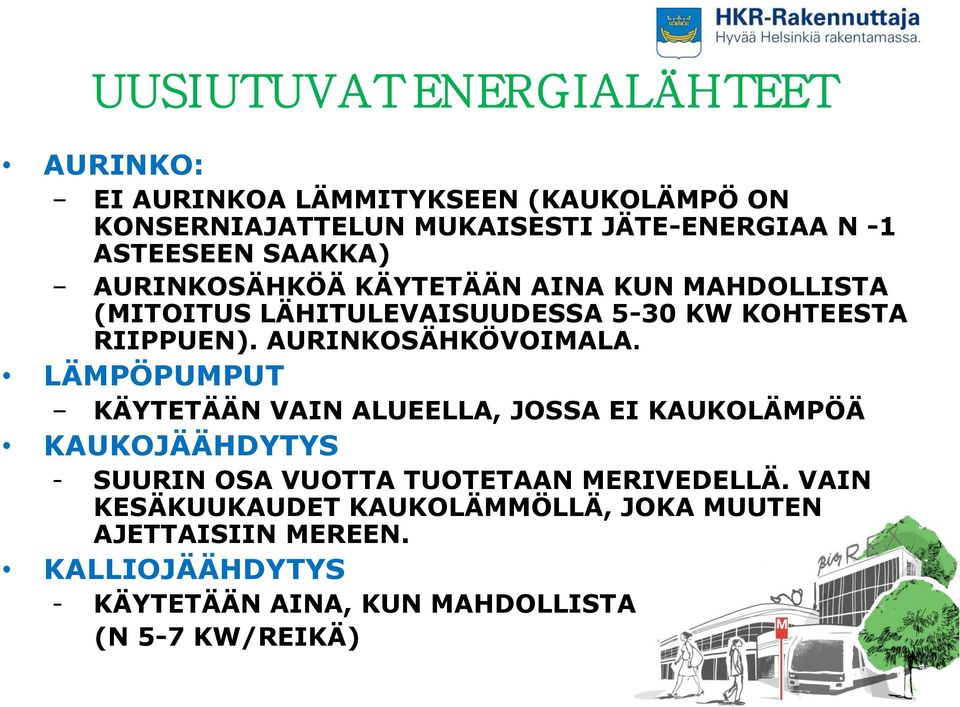

16 UUSIUTUVAT ENERGIALÄHTEET AURINKO: EI AURINKOA LÄMMITYKSEEN (KAUKOLÄMPÖ ON KONSERNIAJATTELUN MUKAISESTI JÄTE-ENERGIAA N -1 ASTEESEEN SAAKKA) AURINKOSÄHKÖÄ KÄYTETÄÄN AINA KUN MAHDOLLISTA (MITOITUS LÄHITULEVAISUUDESSA 5-30 KW KOHTEESTA RIIPPUEN). AURINKOSÄHKÖVOIMALA. LÄMPÖPUMPUT KUVA KÄYTETÄÄN VAIN ALUEELLA, JOSSA EI KAUKOLÄMPÖÄ KAUKOJÄÄHDYTYS - SUURIN OSA VUOTTA TUOTETAAN MERIVEDELLÄ. VAIN KESÄKUUKAUDET KAUKOLÄMMÖLLÄ, JOKA MUUTEN AJETTAISIIN MEREEN. KALLIOJÄÄHDYTYS - KÄYTETÄÄN AINA, KUN MAHDOLLISTA (N 5-7 KW/REIKÄ)

17 MATALENERGIARAKENTAMISEN KNOPPILISTA TILAAJAN TÄYTYY TIETÄÄ, MITÄ HALUAA TAVOITETASO SELVÄKSI ITSELLE JA SUUNNITTELIJOILLE ARKKITEHTUURI AVAINASEMASSA TALOTEKNIIKKA EI RIITÄ! MATALAENERGIARAKENNUS ON KOKONAISVALTAISEN SUUNNITTELUN TULOS KÄYTÄ NYKYTIEDON MUKAISTA PARASTA TEKNIIKKAA HINTA HUOMIOIDEN HUOMISEN TEKNIIKKA VOI OLLA TÄÄLLÄ VASTA YLIHUOMENNA! SUUNNITTELIJAT LAITETOIMITTAJAN ARMOILLA! MUUTA HUOMIOITAVAA ÄLÄ PÄÄSTÄ URAKOITSIJAA PILAAMAAN LAITE- JA TAVARAVALINNOILLA SUUNNITELMARATKAISUJA. TODENTAMINEN KAIKISSA HANKKEEN VAIHEISSA. PANOSTA VASTAANOTTOON

18 PASSIIVITALORAKENTAMINEN YLEENSÄ MÄÄRITTELYT KOSKEVAT VAIN ASUINTALOJA KESKIEUROOPPALAINEN MÄÄRITELMÄ: LÄMMITYSENERGIAN TARVE ALLE 15 KWH/M² PRIMÄÄRIENERGIANTARVE ALLE 120 KWH/M² SUOMALAINEN MÄÄRITELMÄ: LÄMMITYSENERGIAN TARVE KWH/M² PRIMÄÄRIENERGIAN KUVA TARVE KWH/M² YLEINEN MÄÄRITELMÄ LÄMMITYSENERGIAN KULUTUS ALLE 15 % NORMAALIASUINRAKENNUKSEN LÄMMITYSENERGIASTA TOIMISTO-, LIIKE- JA JULKISISSA RAKENNUKSISSA TILANNE ON AIVAN TOINEN VUOTOLUKU N50 < 0,6

19 PASSIIVITALORAKENTAMINEN, MUUT KUIN ASUINRAKENNUKSET HUOMIOITAVAA: IHMISTIHEYS ON MONINKERTAINEN ASUNTOIHIN NÄHDEN ILMANVAIHDON MONINKERTAINEN MÄÄRÄ ASUINTALOIHIN VERRATTUNA SÄHKÖN KÄYTTÖ KUVA MONINKERTAINEN ASUINTALOIHIN VERRATTUNA JAKSOTTAINEN KÄYTTÖ SUOMEN RAKENNUSKANNASTA VAIN N 40 % ON MUITA KUIN ASUINTALOJA KANSAINVÄLISIÄ MÄÄRITELMIÄ VAIKEA LÖYTÄÄ

20 KUVA VERTAILUA RAKENNUKSEN KOKONAISENERGIANKULUTUS E-LUKU, JOKA HUOMIOI ENERGIAMUODON (SRMK D3 2012) KAUKOLÄMPÖ 0.7, SÄHKÖ 1.7, FOSSIILISET POLTTOAINEET 1.0 VERTAILU SRMK 2012/ MATALAENERGIA HKI/ PASSIIVIENERGIA HKI (kwh/ntom²) toimistorakennukset 170 / 115 / 84 koulu *) 170/ 105 / 78 päiväkoti *) 170/ 143 / 78 *) keittiöitä eikä mm ulkovalaistusta ole huomioitu LÄHES 0-ENERGIARAKENNUS MENEE VIELÄ NÄIDENKIN ALLE USEITA KYMMENIÄ PROSENTTEJA VIIKIN YMPÄRISTÖTALO ON PASSIIVIRAKENNUS, E-LUKU 82 kwh/ntom²

21 VAATIMUKSET PASSIVITALOLLE TERVEYDEN KANSSA EI LEIKITÄ, VÄLTETÄÄN RAKENTEELLISIA RISKEJÄ! MASSOITTELU JA ARKKITEHTUURI VÄHÄN KULMIA, SUUNTAUS, VARJOSTUKSET, VAIPAN PINTA- ALA/POHJAN PINTA-ALA PIENEHKÖ, IKKUNAPINTAA RAJOITETUSTI ILMANPITÄVÄ, EI KYLMÄSILTOJA KUVA LÄSNÄOLO-OHJATTU VALAISTUS JA ILMANVAIHTO VALAISTAAN VAIN TYÖPISTEET MARKKINOIDEN ENERGIATEHOKKAIMMAT TEKNISET LAITTEET, SÄHKÖMOOTTORIT YMS UUSIUTUVAA ENERGIAA OLTAVA REILUSTI (AURINKOSÄHKÖ, KALLIOJÄÄHDYTYS) LAITEHANKINNAT ENERGIATEHOKKAITA PC:T, KOPIOKONEET YMS

22 KOHTEITA KÄPYLÄN PERUSKOULU, PERUSPARANNUS (VALMIS 12/2012) OULUNKYLÄN PERHETUKIKESKUS, KVR, VALMIS KUVA VIIKIN YMPÄRISTÖTALO, UUDISRAKENNUS, VALMIS N 20 KOHDETTA MENOSSA SUUNNITTELUVAIHEESSA
