Käsikirja. Mobile HD Snap -kamera MHS-CM5. Sisällysluettelo. Hakemisto VNAPSAUTA! Aloittaminen. Peruskäyttö. Käyttäminen tietokoneella

Transkriptio

1 VNAPSAUTA! Sisällysluettelo Aloittaminen Peruskäyttö Käyttäminen tietokoneella Kuvaustoimintojen käyttäminen Katselutoimintojen käyttäminen Asetusten mukauttaminen Kuvien katseleminen televisiosta Vianmääritys Muut Käsikirja Mobile HD Snap -kamera MHS-CM5 Hakemisto 2010 Sony Corporation (1) FI

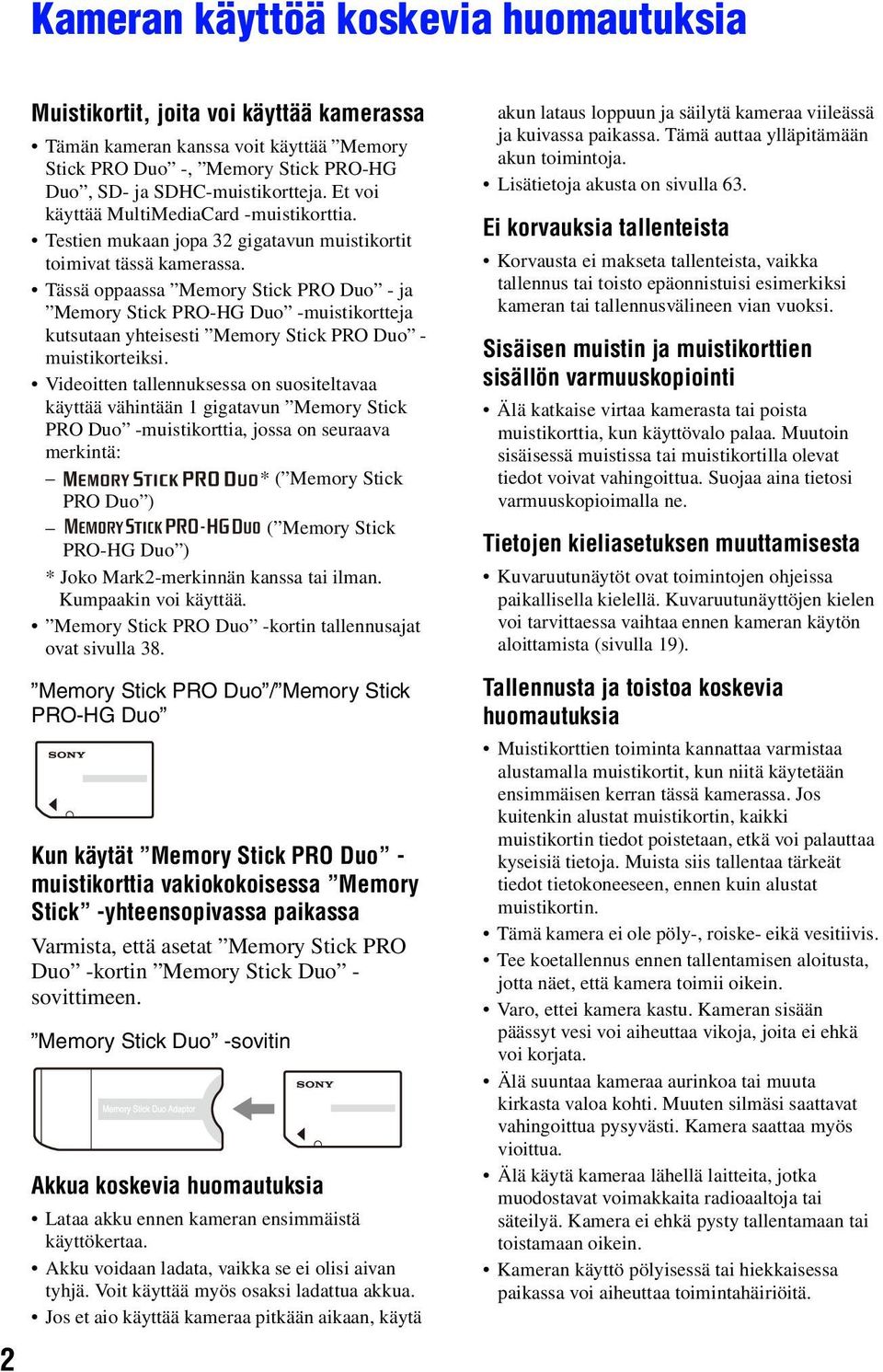

2 Kameran käyttöä koskevia huomautuksia 2 Muistikortit, joita voi käyttää kamerassa Tämän kameran kanssa voit käyttää Memory Stick PRO Duo -, Memory Stick PRO-HG Duo, SD- ja SDHC-muistikortteja. Et voi käyttää MultiMediaCard -muistikorttia. Testien mukaan jopa 32 gigatavun muistikortit toimivat tässä kamerassa. Tässä oppaassa Memory Stick PRO Duo - ja Memory Stick PRO-HG Duo -muistikortteja kutsutaan yhteisesti Memory Stick PRO Duo - muistikorteiksi. Videoitten tallennuksessa on suositeltavaa käyttää vähintään 1 gigatavun Memory Stick PRO Duo -muistikorttia, jossa on seuraava merkintä: * ( Memory Stick PRO Duo ) ( Memory Stick PRO-HG Duo ) * Joko Mark2-merkinnän kanssa tai ilman. Kumpaakin voi käyttää. Memory Stick PRO Duo -kortin tallennusajat ovat sivulla 38. Memory Stick PRO Duo / Memory Stick PRO-HG Duo Kun käytät Memory Stick PRO Duo - muistikorttia vakiokokoisessa Memory Stick -yhteensopivassa paikassa Varmista, että asetat Memory Stick PRO Duo -kortin Memory Stick Duo - sovittimeen. Memory Stick Duo -sovitin Akkua koskevia huomautuksia Lataa akku ennen kameran ensimmäistä käyttökertaa. Akku voidaan ladata, vaikka se ei olisi aivan tyhjä. Voit käyttää myös osaksi ladattua akkua. Jos et aio käyttää kameraa pitkään aikaan, käytä akun lataus loppuun ja säilytä kameraa viileässä ja kuivassa paikassa. Tämä auttaa ylläpitämään akun toimintoja. Lisätietoja akusta on sivulla 63. Ei korvauksia tallenteista Korvausta ei makseta tallenteista, vaikka tallennus tai toisto epäonnistuisi esimerkiksi kameran tai tallennusvälineen vian vuoksi. Sisäisen muistin ja muistikorttien sisällön varmuuskopiointi Älä katkaise virtaa kamerasta tai poista muistikorttia, kun käyttövalo palaa. Muutoin sisäisessä muistissa tai muistikortilla olevat tiedot voivat vahingoittua. Suojaa aina tietosi varmuuskopioimalla ne. Tietojen kieliasetuksen muuttamisesta Kuvaruutunäytöt ovat toimintojen ohjeissa paikallisella kielellä. Kuvaruutunäyttöjen kielen voi tarvittaessa vaihtaa ennen kameran käytön aloittamista (sivulla 19). Tallennusta ja toistoa koskevia huomautuksia Muistikorttien toiminta kannattaa varmistaa alustamalla muistikortit, kun niitä käytetään ensimmäisen kerran tässä kamerassa. Jos kuitenkin alustat muistikortin, kaikki muistikortin tiedot poistetaan, etkä voi palauttaa kyseisiä tietoja. Muista siis tallentaa tärkeät tiedot tietokoneeseen, ennen kuin alustat muistikortin. Tämä kamera ei ole pöly-, roiske- eikä vesitiivis. Tee koetallennus ennen tallentamisen aloitusta, jotta näet, että kamera toimii oikein. Varo, ettei kamera kastu. Kameran sisään päässyt vesi voi aiheuttaa vikoja, joita ei ehkä voi korjata. Älä suuntaa kameraa aurinkoa tai muuta kirkasta valoa kohti. Muuten silmäsi saattavat vahingoittua pysyvästi. Kamera saattaa myös vioittua. Älä käytä kameraa lähellä laitteita, jotka muodostavat voimakkaita radioaaltoja tai säteilyä. Kamera ei ehkä pysty tallentamaan tai toistamaan oikein. Kameran käyttö pölyisessä tai hiekkaisessa paikassa voi aiheuttaa toimintahäiriöitä.

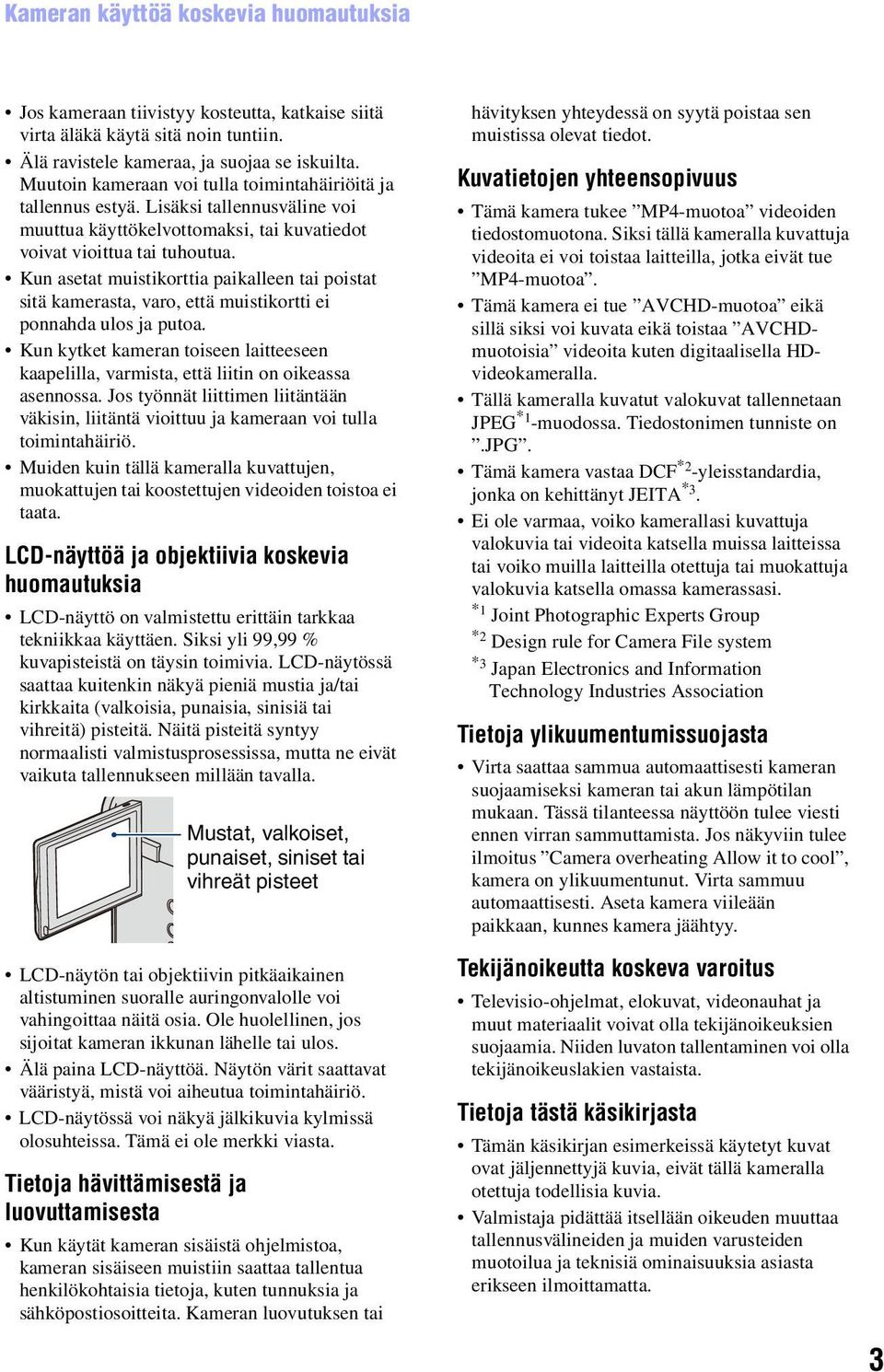

3 Kameran käyttöä koskevia huomautuksia Jos kameraan tiivistyy kosteutta, katkaise siitä virta äläkä käytä sitä noin tuntiin. Älä ravistele kameraa, ja suojaa se iskuilta. Muutoin kameraan voi tulla toimintahäiriöitä ja tallennus estyä. Lisäksi tallennusväline voi muuttua käyttökelvottomaksi, tai kuvatiedot voivat vioittua tai tuhoutua. Kun asetat muistikorttia paikalleen tai poistat sitä kamerasta, varo, että muistikortti ei ponnahda ulos ja putoa. Kun kytket kameran toiseen laitteeseen kaapelilla, varmista, että liitin on oikeassa asennossa. Jos työnnät liittimen liitäntään väkisin, liitäntä vioittuu ja kameraan voi tulla toimintahäiriö. Muiden kuin tällä kameralla kuvattujen, muokattujen tai koostettujen videoiden toistoa ei taata. LCD-näyttöä ja objektiivia koskevia huomautuksia LCD-näyttö on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99 % kuvapisteistä on täysin toimivia. LCD-näytössä saattaa kuitenkin näkyä pieniä mustia ja/tai kirkkaita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Näitä pisteitä syntyy normaalisti valmistusprosessissa, mutta ne eivät vaikuta tallennukseen millään tavalla. Mustat, valkoiset, punaiset, siniset tai vihreät pisteet LCD-näytön tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa näitä osia. Ole huolellinen, jos sijoitat kameran ikkunan lähelle tai ulos. Älä paina LCD-näyttöä. Näytön värit saattavat vääristyä, mistä voi aiheutua toimintahäiriö. LCD-näytössä voi näkyä jälkikuvia kylmissä olosuhteissa. Tämä ei ole merkki viasta. Tietoja hävittämisestä ja luovuttamisesta Kun käytät kameran sisäistä ohjelmistoa, kameran sisäiseen muistiin saattaa tallentua henkilökohtaisia tietoja, kuten tunnuksia ja sähköpostiosoitteita. Kameran luovutuksen tai hävityksen yhteydessä on syytä poistaa sen muistissa olevat tiedot. Kuvatietojen yhteensopivuus Tämä kamera tukee MP4-muotoa videoiden tiedostomuotona. Siksi tällä kameralla kuvattuja videoita ei voi toistaa laitteilla, jotka eivät tue MP4-muotoa. Tämä kamera ei tue AVCHD-muotoa eikä sillä siksi voi kuvata eikä toistaa AVCHDmuotoisia videoita kuten digitaalisella HDvideokameralla. Tällä kameralla kuvatut valokuvat tallennetaan JPEG *1 -muodossa. Tiedostonimen tunniste on.jpg. Tämä kamera vastaa DCF *2 -yleisstandardia, jonka on kehittänyt JEITA *3. Ei ole varmaa, voiko kamerallasi kuvattuja valokuvia tai videoita katsella muissa laitteissa tai voiko muilla laitteilla otettuja tai muokattuja valokuvia katsella omassa kamerassasi. *1 Joint Photographic Experts Group *2 Design rule for Camera File system *3 Japan Electronics and Information Technology Industries Association Tietoja ylikuumentumissuojasta Virta saattaa sammua automaattisesti kameran suojaamiseksi kameran tai akun lämpötilan mukaan. Tässä tilanteessa näyttöön tulee viesti ennen virran sammuttamista. Jos näkyviin tulee ilmoitus Camera overheating Allow it to cool, kamera on ylikuumentunut. Virta sammuu automaattisesti. Aseta kamera viileään paikkaan, kunnes kamera jäähtyy. Tekijänoikeutta koskeva varoitus Televisio-ohjelmat, elokuvat, videonauhat ja muut materiaalit voivat olla tekijänoikeuksien suojaamia. Niiden luvaton tallentaminen voi olla tekijänoikeuslakien vastaista. Tietoja tästä käsikirjasta Tämän käsikirjan esimerkeissä käytetyt kuvat ovat jäljennettyjä kuvia, eivät tällä kameralla otettuja todellisia kuvia. Valmistaja pidättää itsellään oikeuden muuttaa tallennusvälineiden ja muiden varusteiden muotoilua ja teknisiä ominaisuuksia asiasta erikseen ilmoittamatta. 3

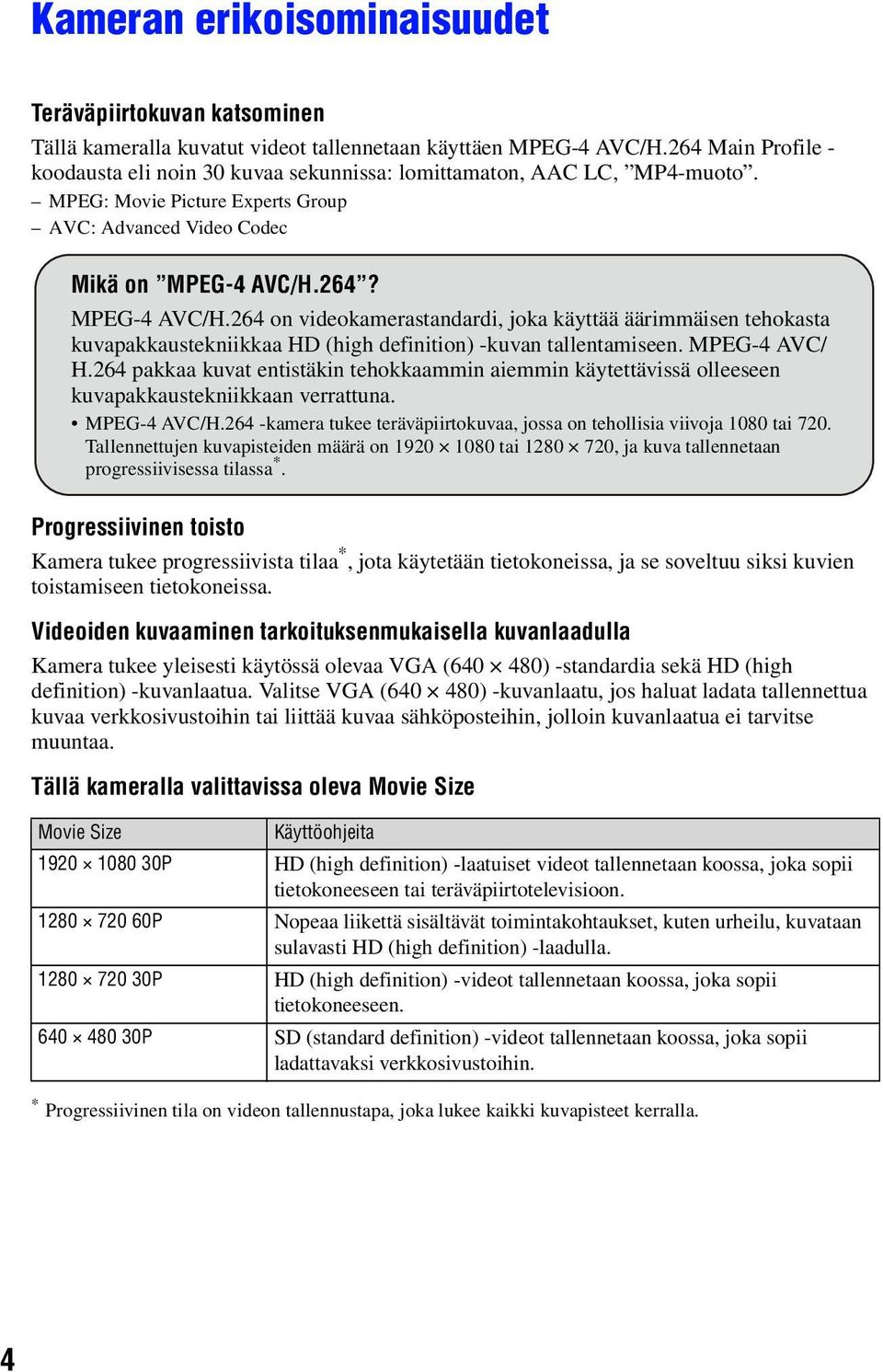

4 Kameran erikoisominaisuudet Teräväpiirtokuvan katsominen Tällä kameralla kuvatut videot tallennetaan käyttäen MPEG-4 AVC/H.264 Main Profile - koodausta eli noin 30 kuvaa sekunnissa: lomittamaton, AAC LC, MP4-muoto. MPEG: Movie Picture Experts Group AVC: Advanced Video Codec Mikä on MPEG-4 AVC/H.264? MPEG-4 AVC/H.264 on videokamerastandardi, joka käyttää äärimmäisen tehokasta kuvapakkaustekniikkaa HD (high definition) -kuvan tallentamiseen. MPEG-4 AVC/ H.264 pakkaa kuvat entistäkin tehokkaammin aiemmin käytettävissä olleeseen kuvapakkaustekniikkaan verrattuna. MPEG-4 AVC/H.264 -kamera tukee teräväpiirtokuvaa, jossa on tehollisia viivoja 1080 tai 720. Tallennettujen kuvapisteiden määrä on tai , ja kuva tallennetaan progressiivisessa tilassa *. Progressiivinen toisto Kamera tukee progressiivista tilaa *, jota käytetään tietokoneissa, ja se soveltuu siksi kuvien toistamiseen tietokoneissa. Videoiden kuvaaminen tarkoituksenmukaisella kuvanlaadulla Kamera tukee yleisesti käytössä olevaa VGA ( ) -standardia sekä HD (high definition) -kuvanlaatua. Valitse VGA ( ) -kuvanlaatu, jos haluat ladata tallennettua kuvaa verkkosivustoihin tai liittää kuvaa sähköposteihin, jolloin kuvanlaatua ei tarvitse muuntaa. Tällä kameralla valittavissa oleva Movie Size Movie Size Käyttöohjeita P HD (high definition) -laatuiset videot tallennetaan koossa, joka sopii tietokoneeseen tai teräväpiirtotelevisioon P Nopeaa liikettä sisältävät toimintakohtaukset, kuten urheilu, kuvataan sulavasti HD (high definition) -laadulla P HD (high definition) -videot tallennetaan koossa, joka sopii tietokoneeseen P SD (standard definition) -videot tallennetaan koossa, joka sopii ladattavaksi verkkosivustoihin. * Progressiivinen tila on videon tallennustapa, joka lukee kaikki kuvapisteet kerralla. 4

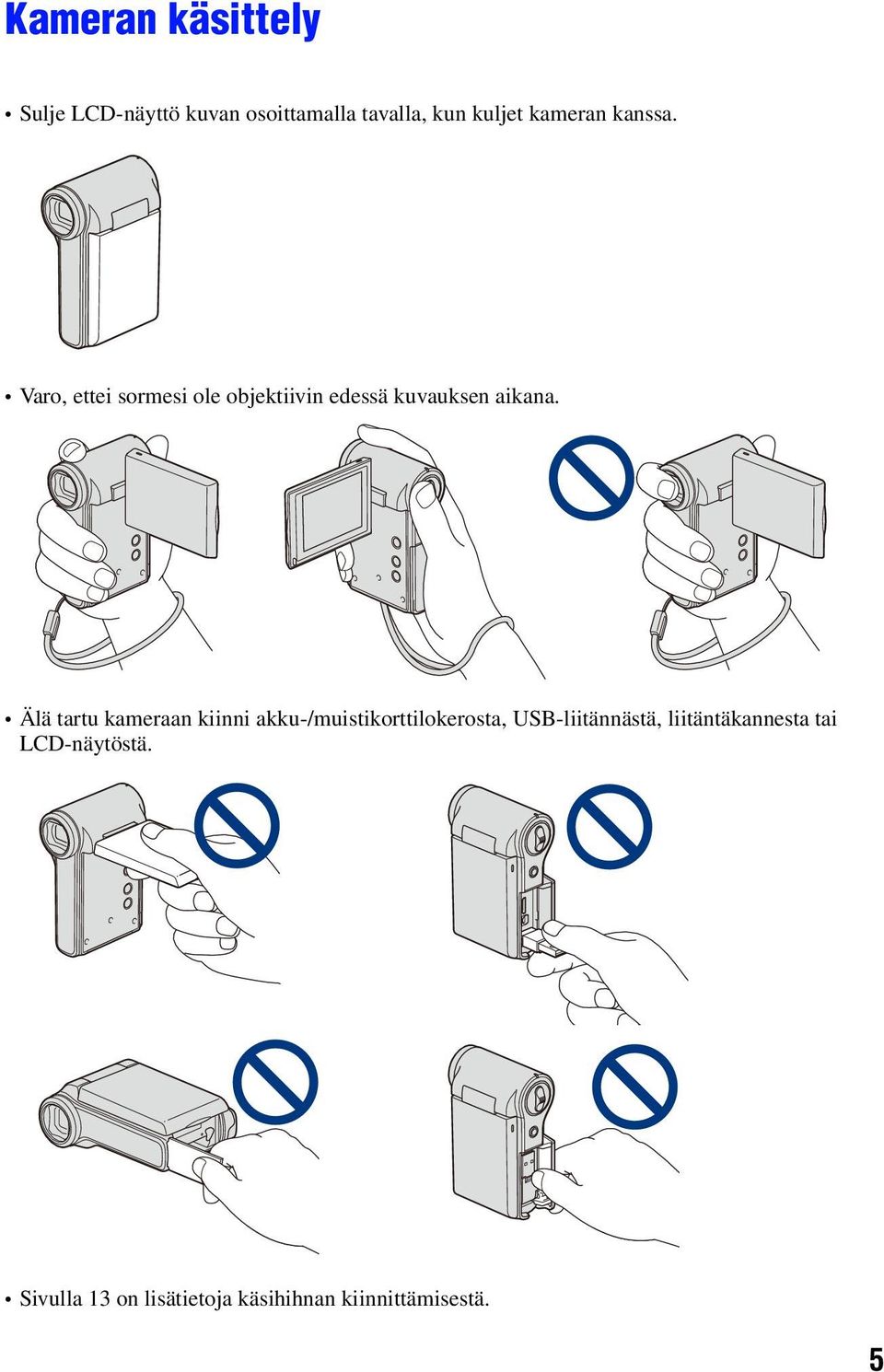

5 Kameran käsittely Sulje LCD-näyttö kuvan osoittamalla tavalla, kun kuljet kameran kanssa. Varo, ettei sormesi ole objektiivin edessä kuvauksen aikana. Älä tartu kameraan kiinni akku-/muistikorttilokerosta, USB-liitännästä, liitäntäkannesta tai LCD-näytöstä. Sivulla 13 on lisätietoja käsihihnan kiinnittämisestä. 5

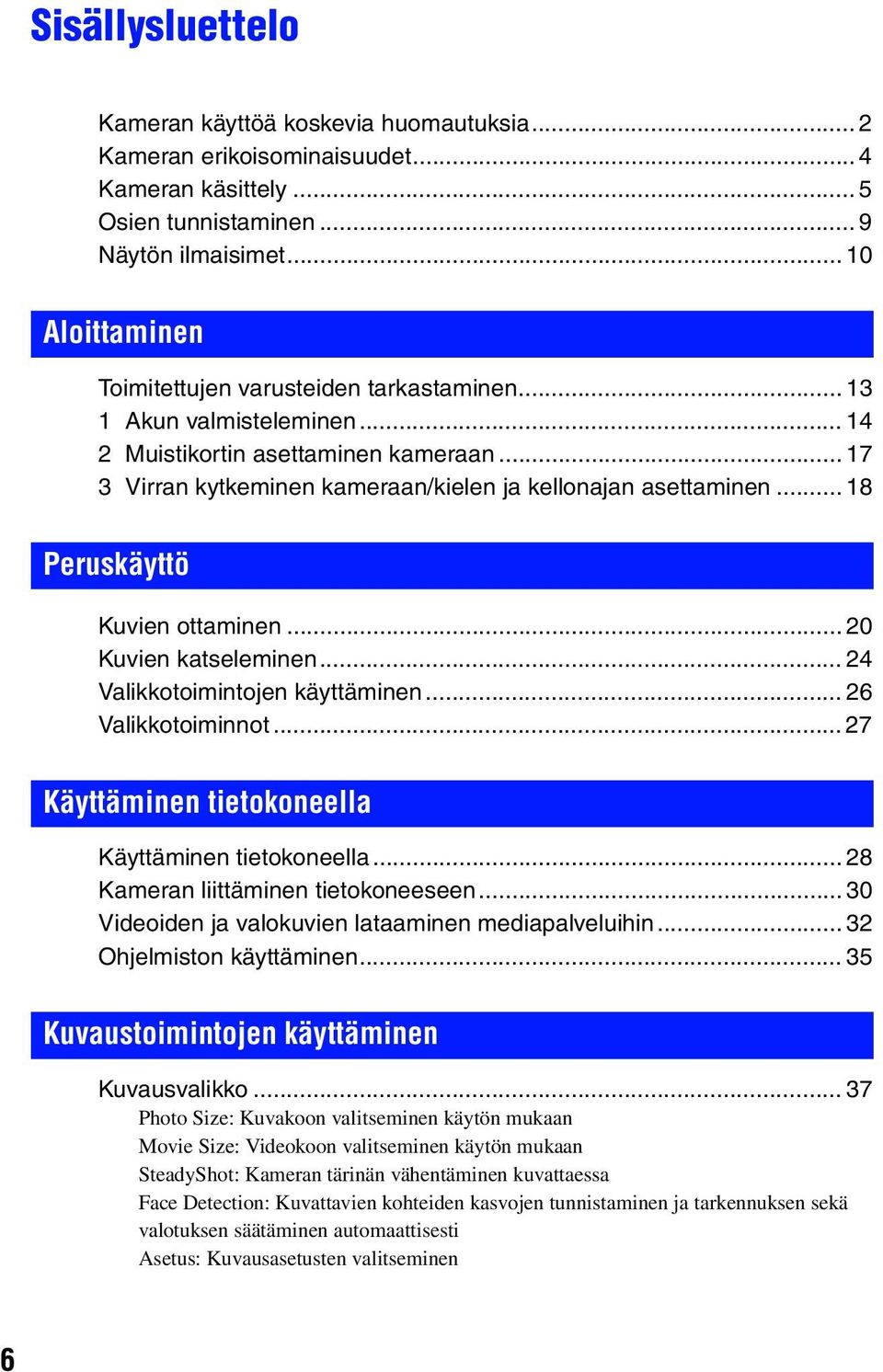

6 Sisällysluettelo Kameran käyttöä koskevia huomautuksia... 2 Kameran erikoisominaisuudet... 4 Kameran käsittely... 5 Osien tunnistaminen... 9 Näytön ilmaisimet Aloittaminen Toimitettujen varusteiden tarkastaminen Akun valmisteleminen Muistikortin asettaminen kameraan Virran kytkeminen kameraan/kielen ja kellonajan asettaminen Peruskäyttö Kuvien ottaminen Kuvien katseleminen Valikkotoimintojen käyttäminen Valikkotoiminnot Käyttäminen tietokoneella Käyttäminen tietokoneella Kameran liittäminen tietokoneeseen Videoiden ja valokuvien lataaminen mediapalveluihin Ohjelmiston käyttäminen Kuvaustoimintojen käyttäminen Kuvausvalikko Photo Size: Kuvakoon valitseminen käytön mukaan Movie Size: Videokoon valitseminen käytön mukaan SteadyShot: Kameran tärinän vähentäminen kuvattaessa Face Detection: Kuvattavien kohteiden kasvojen tunnistaminen ja tarkennuksen sekä valotuksen säätäminen automaattisesti Asetus: Kuvausasetusten valitseminen 6

7 Sisällysluettelo Katselutoimintojen käyttäminen Katseluvalikko...40 (Delete): Tarpeettomien kuvien valitseminen ja poistaminen (Slideshow): Kuvasarjan toistaminen (Protect): Kuvien tahattoman poiston estäminen (Rotate): Valokuvan kääntäminen (Asetus): Asetus-toimintojen muuttaminen Asetusten mukauttaminen Asetustoimintojen käyttäminen...43 Shooting Settings...44 Digital Zoom Flicker Reduction Main Settings 1/ Beep LCD Backlight Display Color Language Setting Initialize Main Settings 2/ LUN Settings Video Out Memory Card Tool...47 Format Copy Internal Memory Tool...48 Format Clock Settings...49 Clock Settings Kuvien katseleminen televisiosta Kuvien katseleminen televisiosta

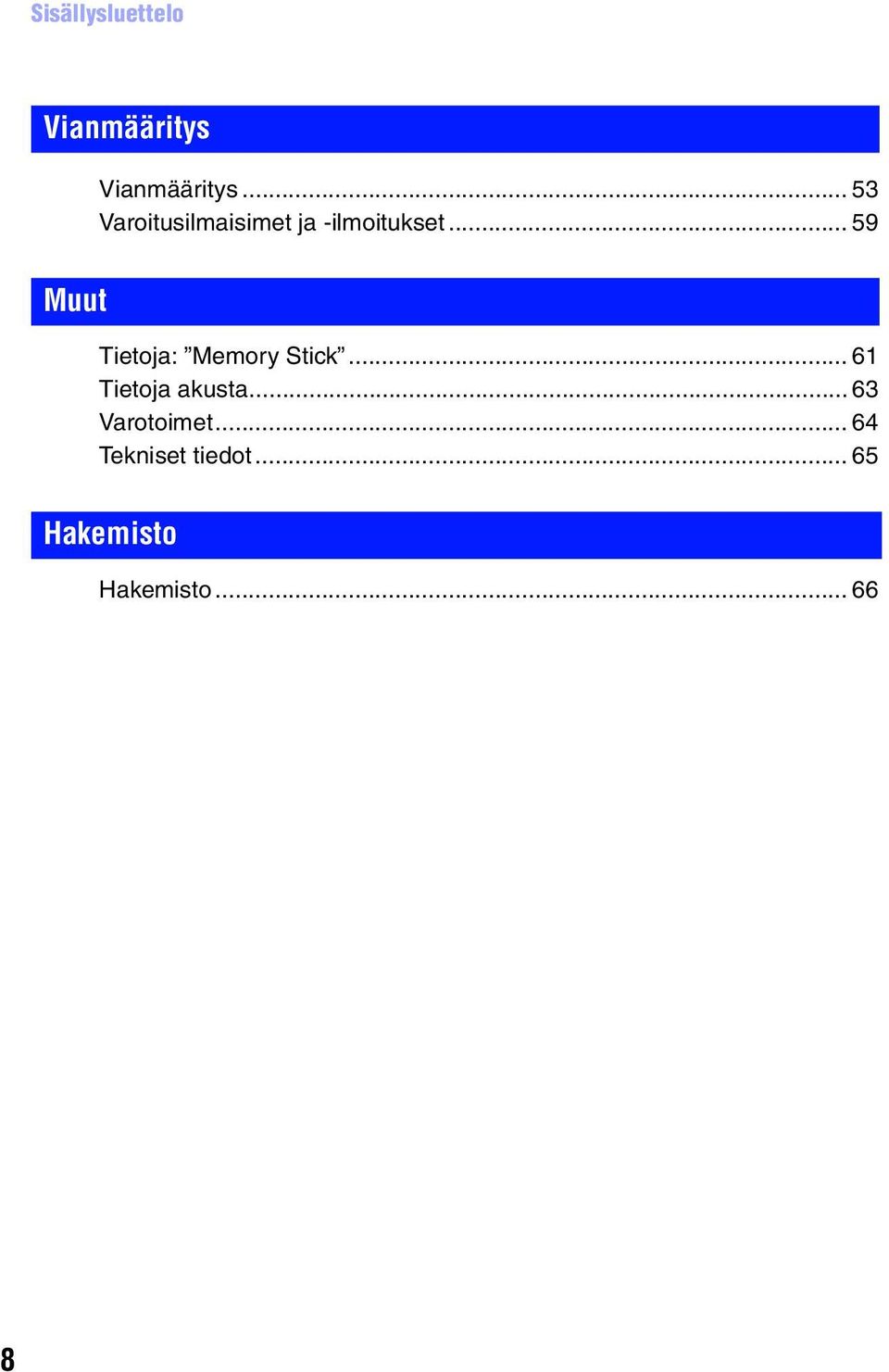

8 Sisällysluettelo Vianmääritys Vianmääritys Varoitusilmaisimet ja -ilmoitukset Muut Tietoja: Memory Stick Tietoja akusta Varotoimet Tekniset tiedot Hakemisto Hakemisto

9 Osien tunnistaminen Katso yksityiskohtaiset käyttötiedot suluissa olevilta sivuilta. A Objektiivi B Kaiutin C Käsihihnan kiinnike (13) L Zoomausvipu Kuvaus: zoom (W/T) (23) Katselu: toistozoomaus/ (hakemisto) (25) M Monivalitsin Valikko käytössä: v/v/b/b (26) Valikko ei käytössä: DISP/ (23) N Liitäntäkansi O HDMI OUT -liitäntä (51) Tätä käytetään muodostettaessa yhteys esimerkiksi televisioon HDMI-kaapelilla (myydään erikseen). P A/V OUT -liitäntä (50) Tätä käytetään muodostettaessa yhteys esimerkiksi televisioon A/V-liitäntäkaapeli. Q (USB) -liitäntä (30) Tätä käytetään muodostettaessa yhteys tietokoneeseen USB-yhteyskaapelilla. D Mikrofoni E LCD-näyttö (22) F (toisto) -painike (24) G (video) -painike (20) H MENU-painike (26) I Virta-/latausvalo (14) Virta-/latausvalo palaa vihreänä, kun virta on päällä, ja oranssina, kun akkua ladataan. J (valokuva) -painike (20) Valokuvien kuvaaminen. K (video) -painike (20) Videoiden kuvaamisen aloitus/lopetus. R Käyttövalo (17) S Muistikorttipaikka T Akkulokero U Jalustan liitäntä (pohjassa) Käytä jalustaa, jonka ruuvin pituus on enintään 5,5 mm. Jos ruuvi on pidempi kuin 5,5 mm, kameraa ei voi kiinnittää hyvin jalustaan ja kamera voi vahingoittua. V Akkulokeron/muistikorttipaikan kansi (17) 9

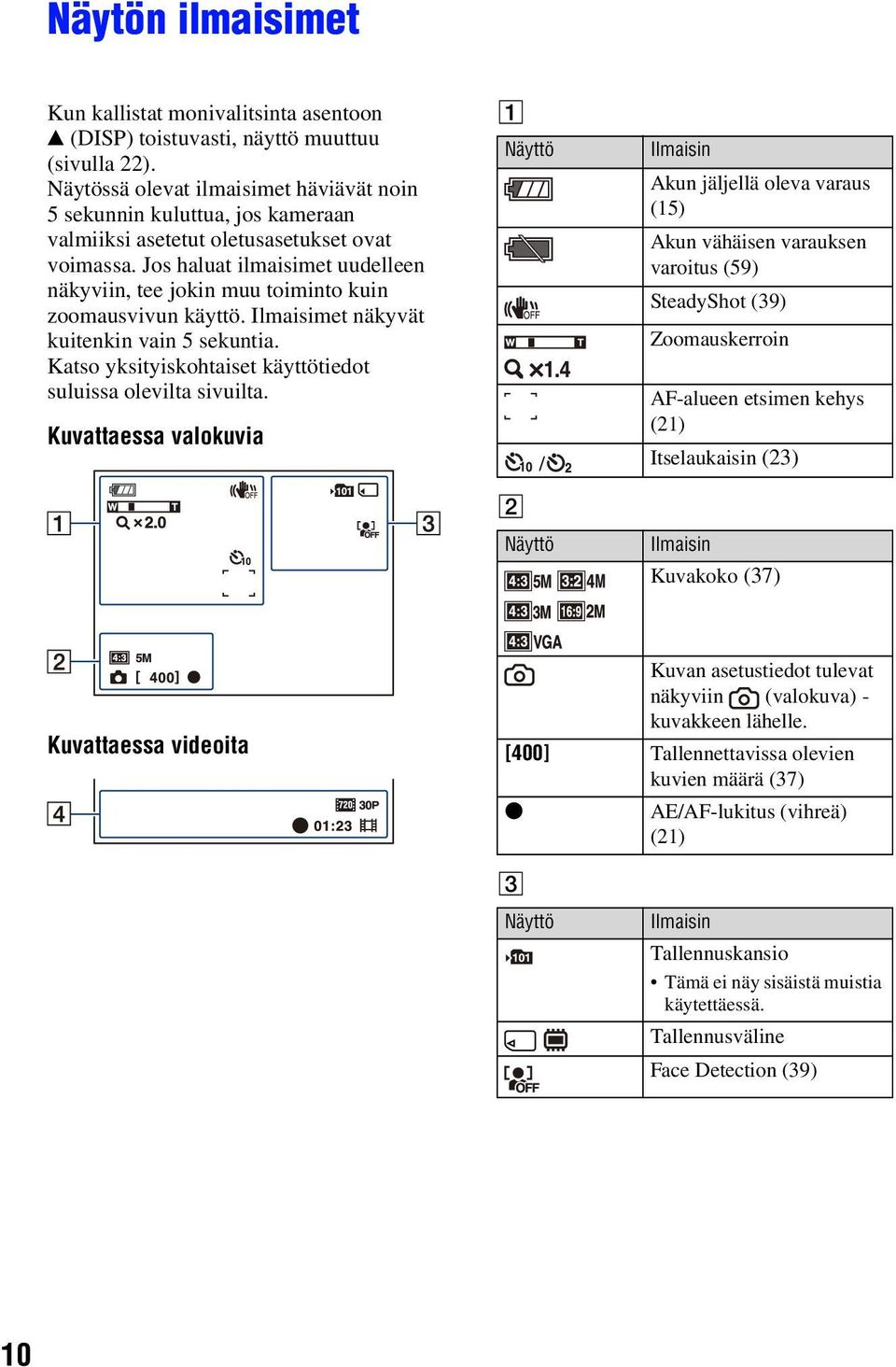

10 Näytön ilmaisimet Kun kallistat monivalitsinta asentoon v (DISP) toistuvasti, näyttö muuttuu (sivulla 22). Näytössä olevat ilmaisimet häviävät noin 5 sekunnin kuluttua, jos kameraan valmiiksi asetetut oletusasetukset ovat voimassa. Jos haluat ilmaisimet uudelleen näkyviin, tee jokin muu toiminto kuin zoomausvivun käyttö. Ilmaisimet näkyvät kuitenkin vain 5 sekuntia. Katso yksityiskohtaiset käyttötiedot suluissa olevilta sivuilta. Kuvattaessa valokuvia A Näyttö Ilmaisin Akun jäljellä oleva varaus (15) Akun vähäisen varauksen varoitus (59) SteadyShot (39) Zoomauskerroin AF-alueen etsimen kehys (21) / Itselaukaisin (23) B Näyttö Ilmaisin Kuvakoko (37) Kuvattaessa videoita Kuvan asetustiedot tulevat näkyviin (valokuva) - kuvakkeen lähelle. [400] Tallennettavissa olevien kuvien määrä (37) z AE/AF-lukitus (vihreä) (21) C Näyttö Ilmaisin Tallennuskansio Tämä ei näy sisäistä muistia käytettäessä. Tallennusväline Face Detection (39) 10

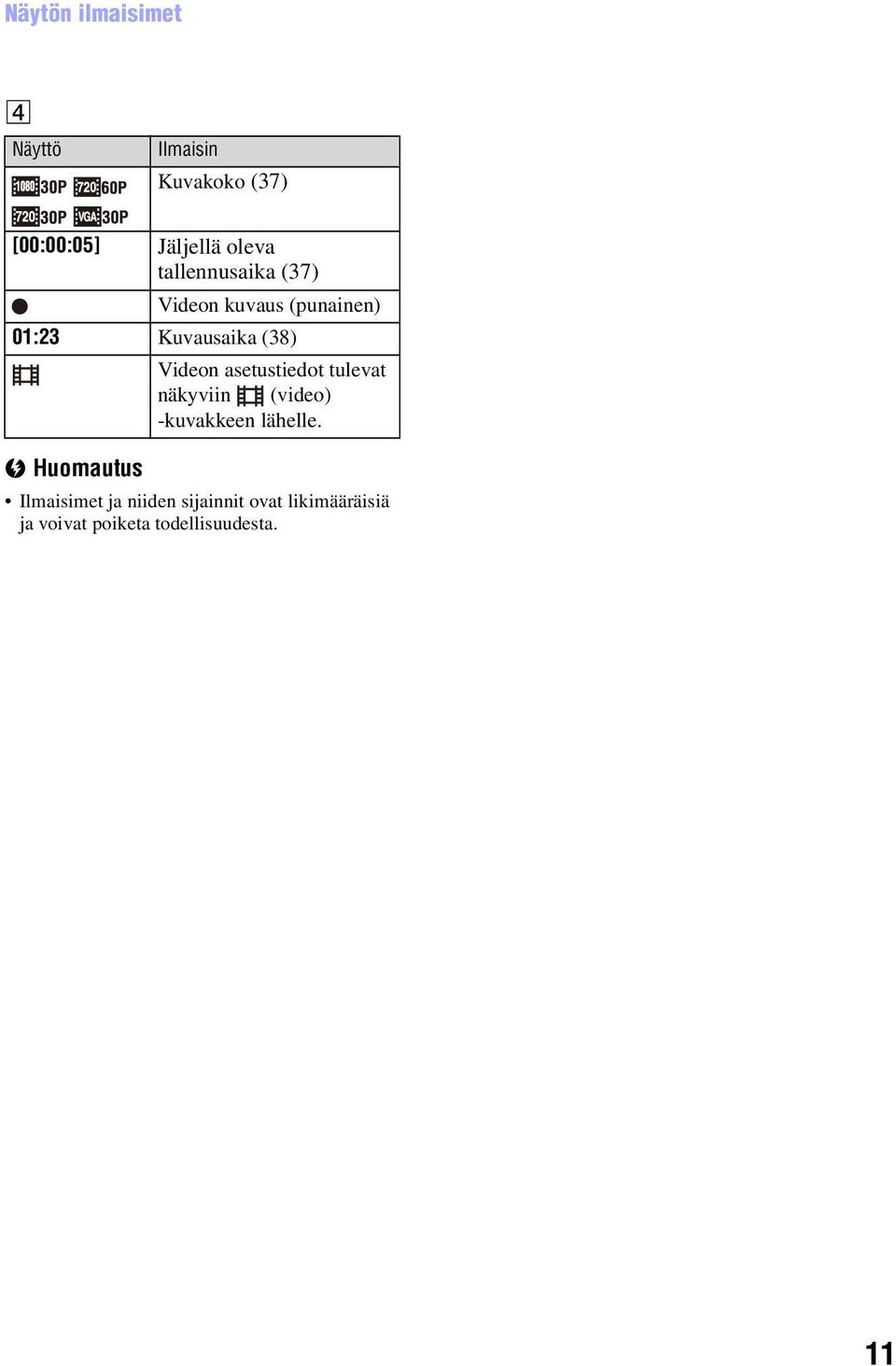

11 Näytön ilmaisimet D Näyttö Ilmaisin Kuvakoko (37) [00:00:05] Jäljellä oleva tallennusaika (37) Videon kuvaus (punainen) 01:23 Kuvausaika (38) Videon asetustiedot tulevat näkyviin (video) -kuvakkeen lähelle. b Huomautus Ilmaisimet ja niiden sijainnit ovat likimääräisiä ja voivat poiketa todellisuudesta. 11

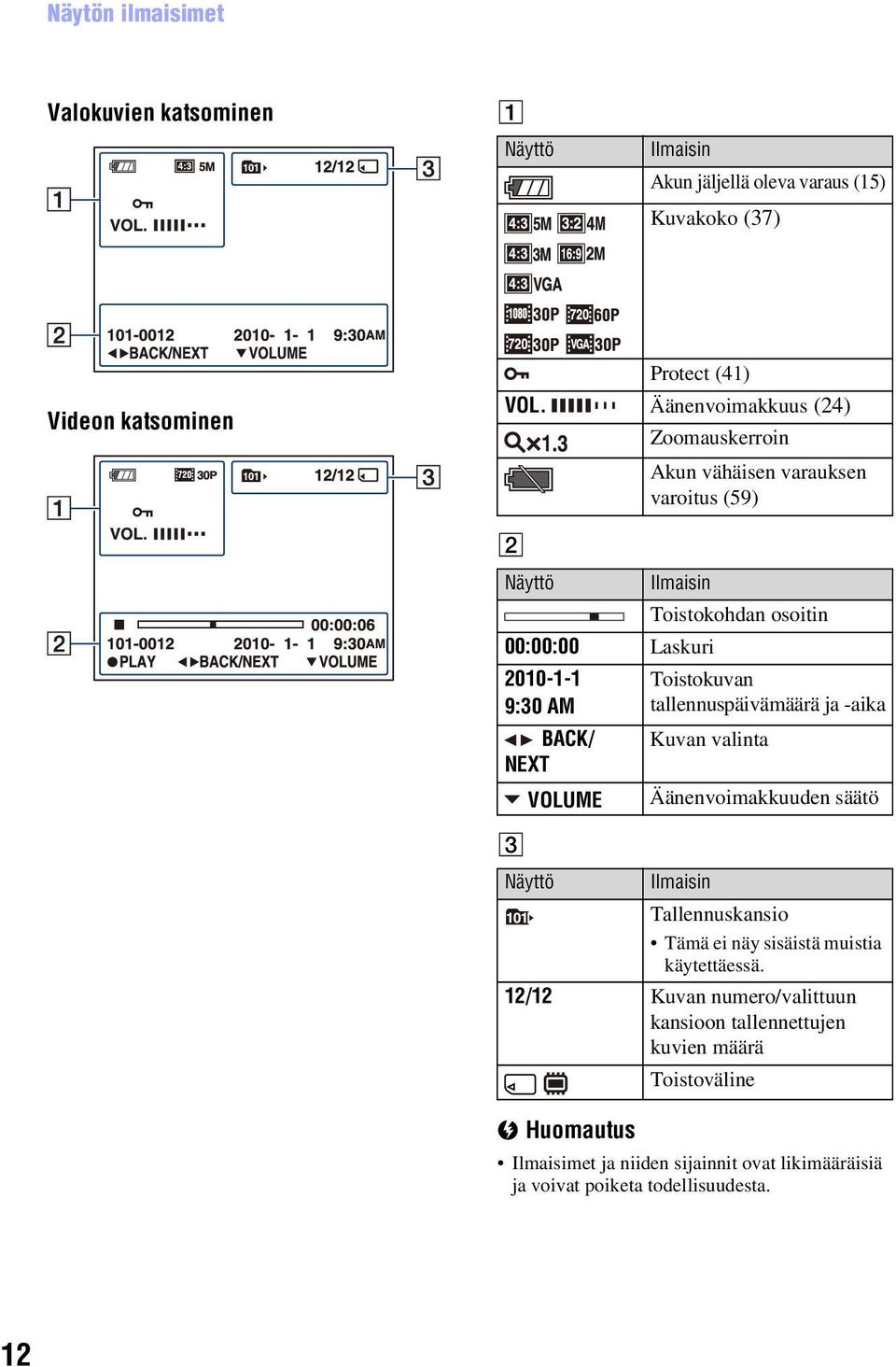

12 Näytön ilmaisimet Valokuvien katsominen A Näyttö Ilmaisin Akun jäljellä oleva varaus (15) Kuvakoko (37) Videon katsominen Protect (41) VOL. Äänenvoimakkuus (24) Zoomauskerroin Akun vähäisen varauksen varoitus (59) B Näyttö Ilmaisin Toistokohdan osoitin 00:00:00 Laskuri :30 AM BACK/ NEXT C VOLUME Näyttö b Huomautus Toistokuvan tallennuspäivämäärä ja -aika Kuvan valinta Äänenvoimakkuuden säätö Ilmaisin Tallennuskansio Tämä ei näy sisäistä muistia käytettäessä. 12/12 Kuvan numero/valittuun kansioon tallennettujen kuvien määrä Toistoväline Ilmaisimet ja niiden sijainnit ovat likimääräisiä ja voivat poiketa todellisuudesta. 12

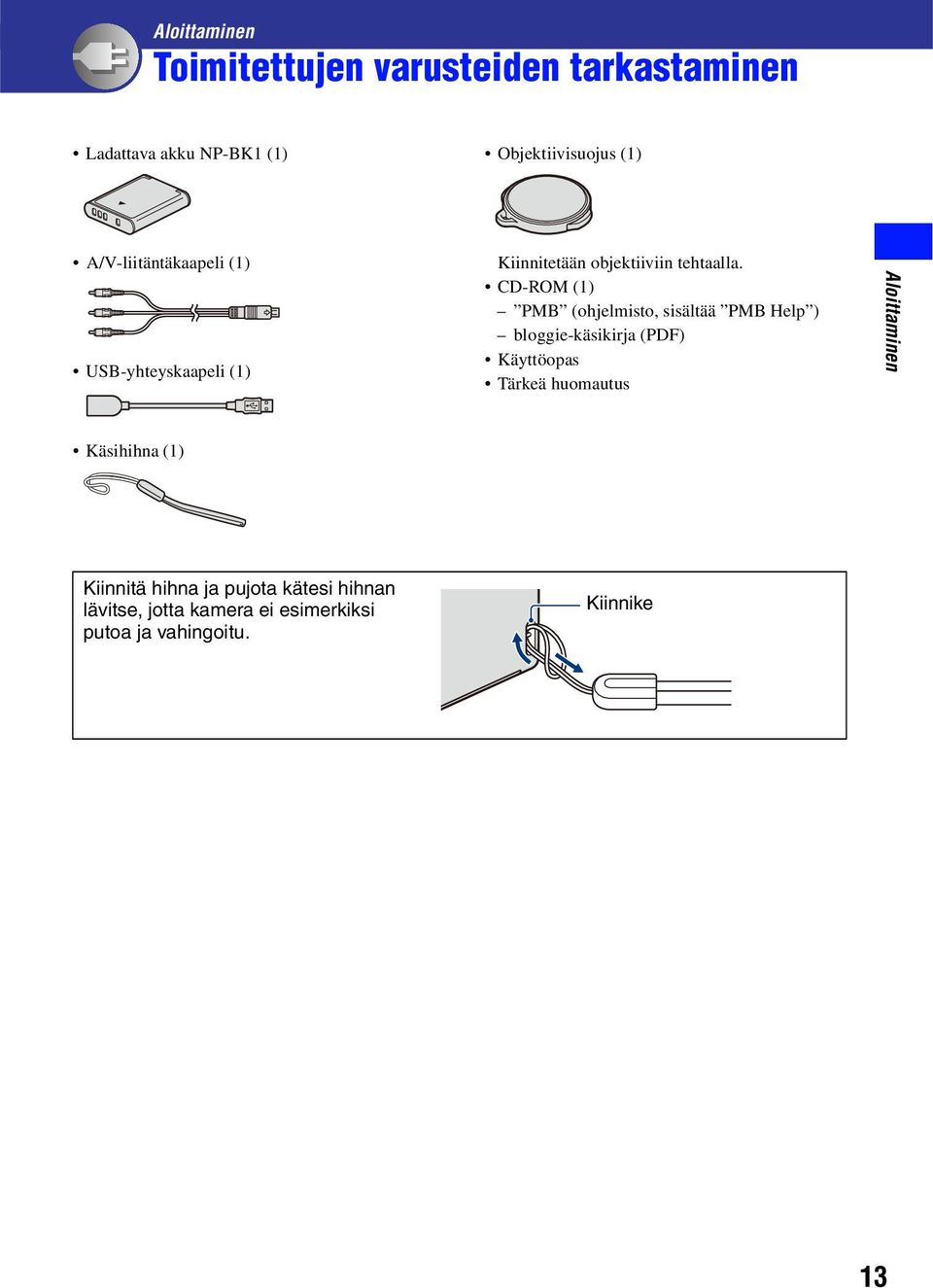

13 Aloittaminen Toimitettujen varusteiden tarkastaminen Ladattava akku NP-BK1 (1) Objektiivisuojus (1) A/V-liitäntäkaapeli (1) USB-yhteyskaapeli (1) Kiinnitetään objektiiviin tehtaalla. CD-ROM (1) PMB (ohjelmisto, sisältää PMB Help ) bloggie-käsikirja (PDF) Käyttöopas Tärkeä huomautus Aloittaminen Käsihihna (1) Kiinnitä hihna ja pujota kätesi hihnan lävitse, jotta kamera ei esimerkiksi putoa ja vahingoitu. Kiinnike 13

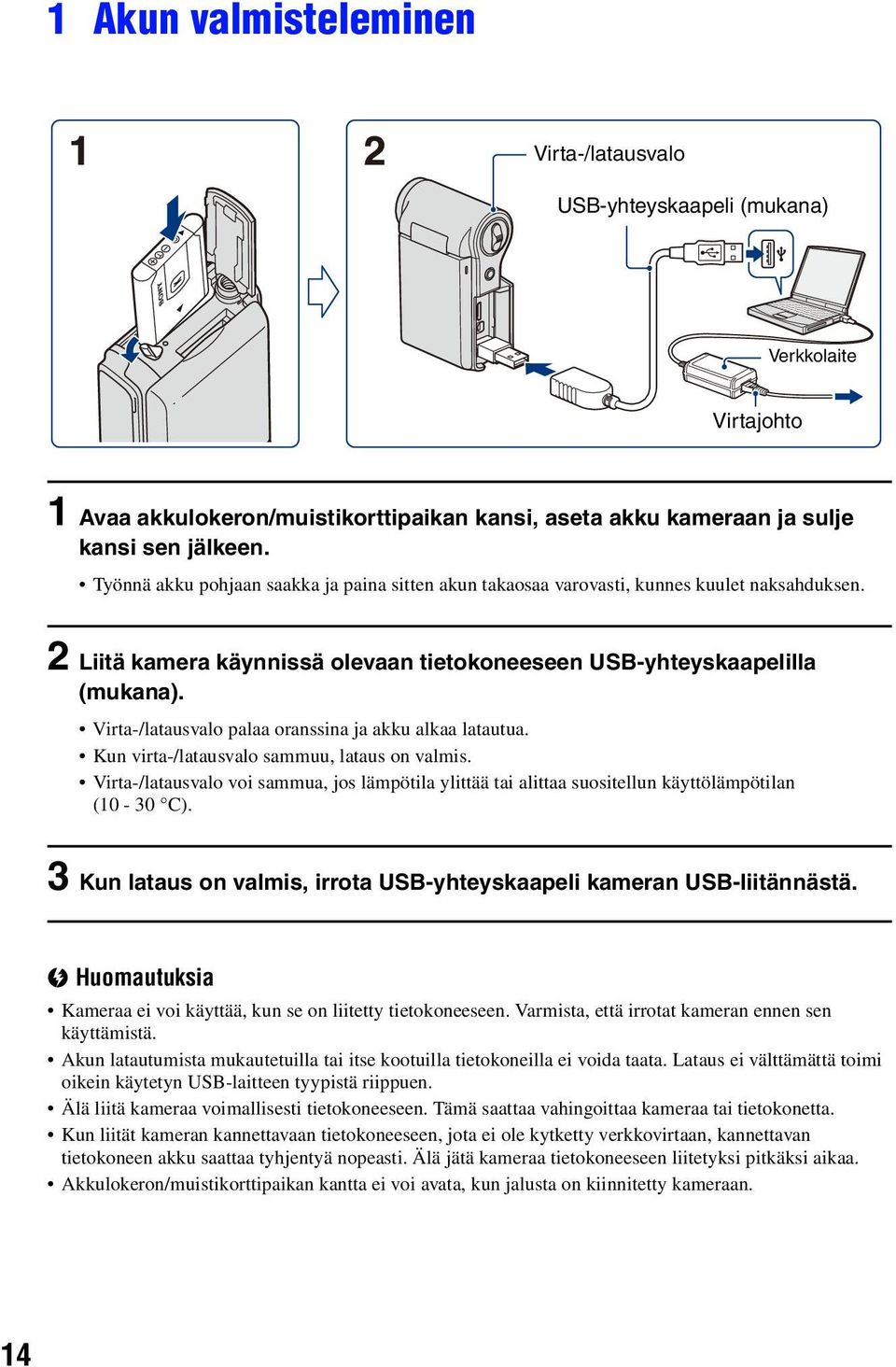

14 1 Akun valmisteleminen Virta-/latausvalo USB-yhteyskaapeli (mukana) Verkkolaite Virtajohto 1 Avaa akkulokeron/muistikorttipaikan kansi, aseta akku kameraan ja sulje kansi sen jälkeen. Työnnä akku pohjaan saakka ja paina sitten akun takaosaa varovasti, kunnes kuulet naksahduksen. 2 Liitä kamera käynnissä olevaan tietokoneeseen USB-yhteyskaapelilla (mukana). Virta-/latausvalo palaa oranssina ja akku alkaa latautua. Kun virta-/latausvalo sammuu, lataus on valmis. Virta-/latausvalo voi sammua, jos lämpötila ylittää tai alittaa suositellun käyttölämpötilan (10-30 C). 3 Kun lataus on valmis, irrota USB-yhteyskaapeli kameran USB-liitännästä. b Huomautuksia Kameraa ei voi käyttää, kun se on liitetty tietokoneeseen. Varmista, että irrotat kameran ennen sen käyttämistä. Akun latautumista mukautetuilla tai itse kootuilla tietokoneilla ei voida taata. Lataus ei välttämättä toimi oikein käytetyn USB-laitteen tyypistä riippuen. Älä liitä kameraa voimallisesti tietokoneeseen. Tämä saattaa vahingoittaa kameraa tai tietokonetta. Kun liität kameran kannettavaan tietokoneeseen, jota ei ole kytketty verkkovirtaan, kannettavan tietokoneen akku saattaa tyhjentyä nopeasti. Älä jätä kameraa tietokoneeseen liitetyksi pitkäksi aikaa. Akkulokeron/muistikorttipaikan kantta ei voi avata, kun jalusta on kiinnitetty kameraan. 14

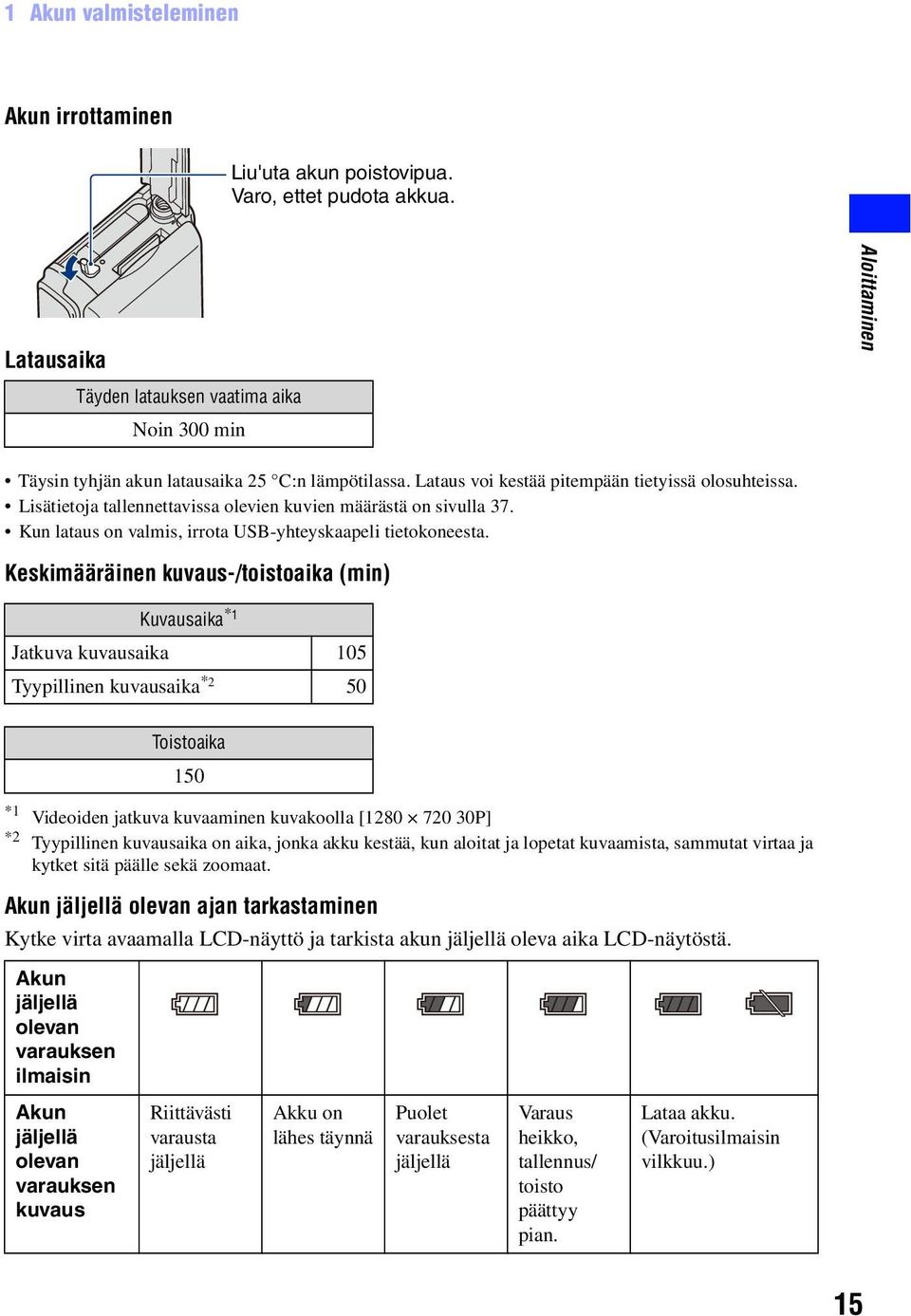

15 1 Akun valmisteleminen Akun irrottaminen Liu'uta akun poistovipua. Varo, ettet pudota akkua. Latausaika Täyden latauksen vaatima aika Noin 300 min Aloittaminen Täysin tyhjän akun latausaika 25 C:n lämpötilassa. Lataus voi kestää pitempään tietyissä olosuhteissa. Lisätietoja tallennettavissa olevien kuvien määrästä on sivulla 37. Kun lataus on valmis, irrota USB-yhteyskaapeli tietokoneesta. Keskimääräinen kuvaus-/toistoaika (min) Kuvausaika *1 Jatkuva kuvausaika 105 Tyypillinen kuvausaika *2 50 Toistoaika 150 *1 Videoiden jatkuva kuvaaminen kuvakoolla [ P] *2 Tyypillinen kuvausaika on aika, jonka akku kestää, kun aloitat ja lopetat kuvaamista, sammutat virtaa ja kytket sitä päälle sekä zoomaat. Akun jäljellä olevan ajan tarkastaminen Kytke virta avaamalla LCD-näyttö ja tarkista akun jäljellä oleva aika LCD-näytöstä. Akun jäljellä olevan varauksen ilmaisin Akun jäljellä olevan varauksen kuvaus Riittävästi varausta jäljellä Akku on lähes täynnä Puolet varauksesta jäljellä Varaus heikko, tallennus/ toisto päättyy pian. Lataa akku. (Varoitusilmaisin vilkkuu.) 15

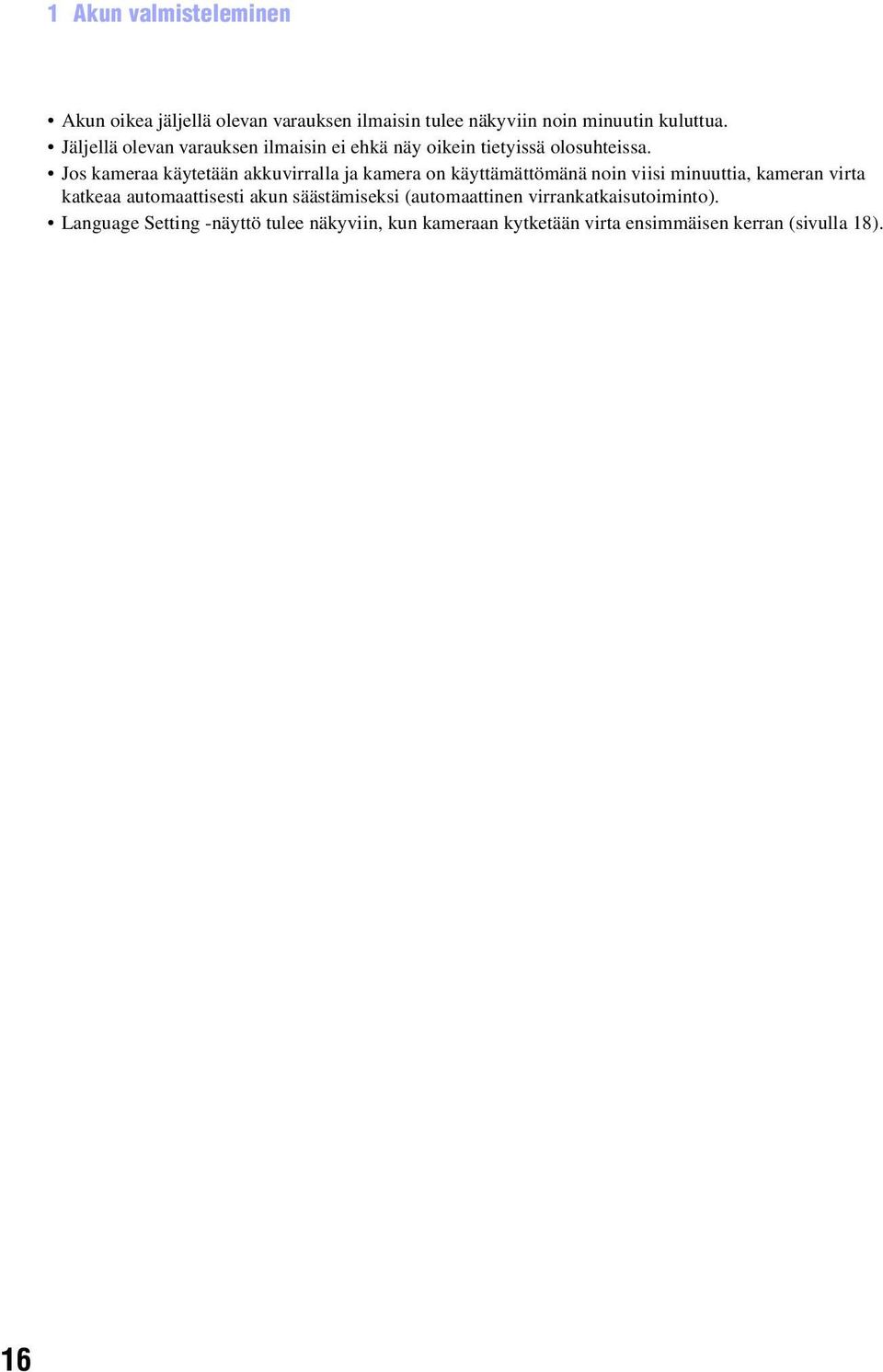

16 1 Akun valmisteleminen Akun oikea jäljellä olevan varauksen ilmaisin tulee näkyviin noin minuutin kuluttua. Jäljellä olevan varauksen ilmaisin ei ehkä näy oikein tietyissä olosuhteissa. Jos kameraa käytetään akkuvirralla ja kamera on käyttämättömänä noin viisi minuuttia, kameran virta katkeaa automaattisesti akun säästämiseksi (automaattinen virrankatkaisutoiminto). Language Setting -näyttö tulee näkyviin, kun kameraan kytketään virta ensimmäisen kerran (sivulla 18). 16

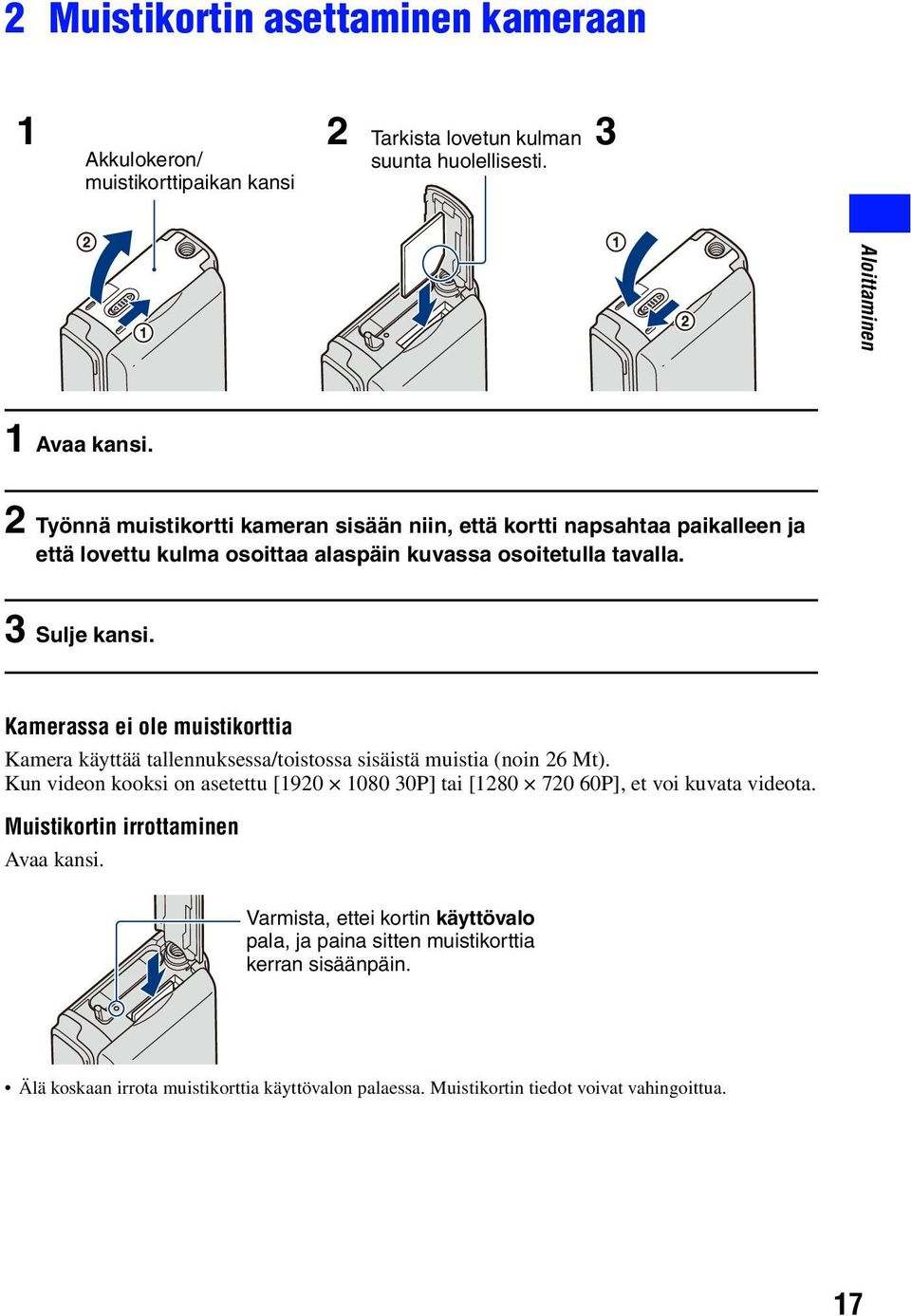

17 2 Muistikortin asettaminen kameraan 1 2 Tarkista lovetun kulman 3 Akkulokeron/ muistikorttipaikan kansi suunta huolellisesti. Aloittaminen 1 Avaa kansi. 2 Työnnä muistikortti kameran sisään niin, että kortti napsahtaa paikalleen ja että lovettu kulma osoittaa alaspäin kuvassa osoitetulla tavalla. 3 Sulje kansi. Kamerassa ei ole muistikorttia Kamera käyttää tallennuksessa/toistossa sisäistä muistia (noin 26 Mt). Kun videon kooksi on asetettu [ P] tai [ P], et voi kuvata videota. Muistikortin irrottaminen Avaa kansi. Varmista, ettei kortin käyttövalo pala, ja paina sitten muistikorttia kerran sisäänpäin. Älä koskaan irrota muistikorttia käyttövalon palaessa. Muistikortin tiedot voivat vahingoittua. 17

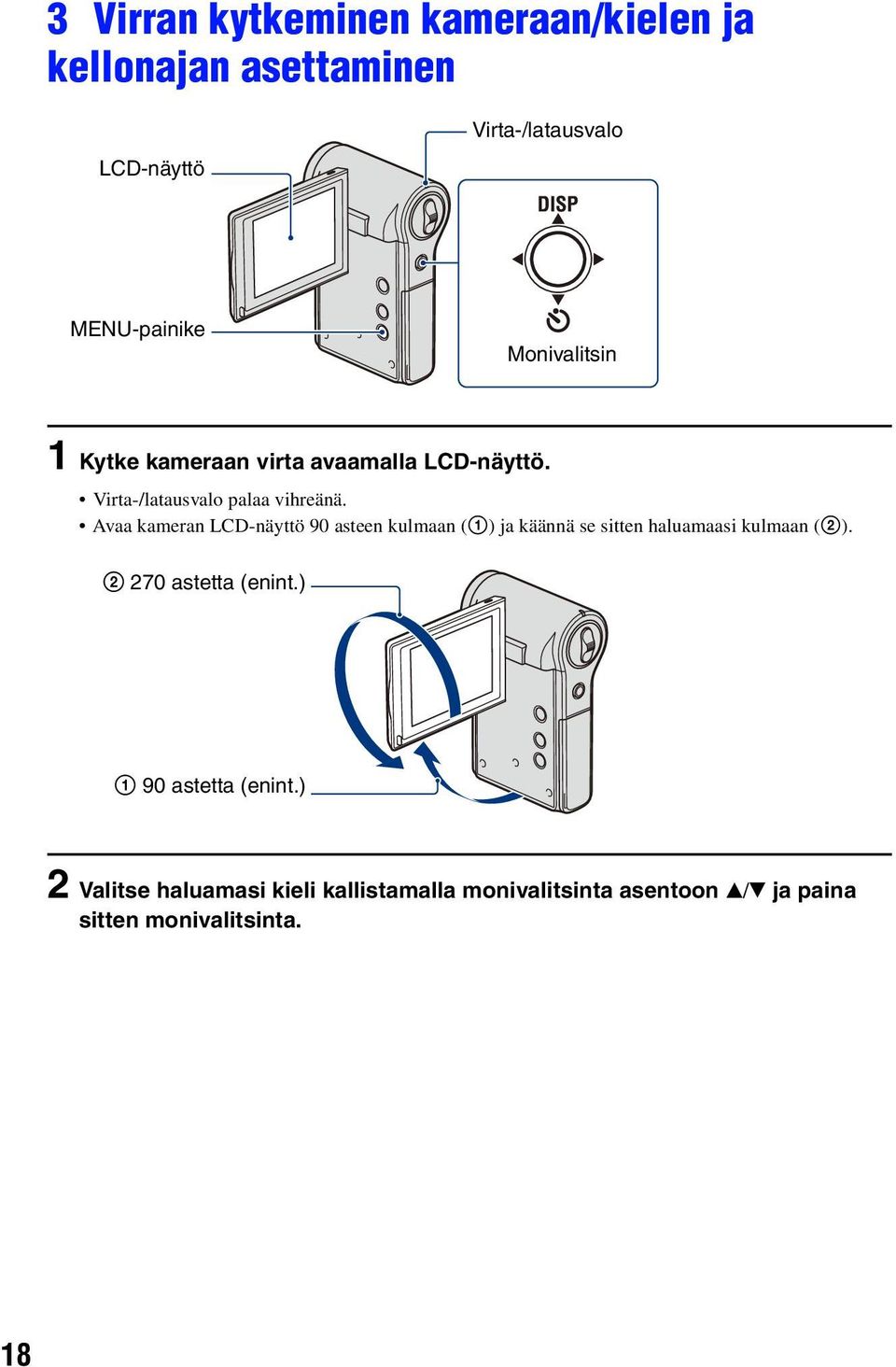

18 3 Virran kytkeminen kameraan/kielen ja kellonajan asettaminen LCD-näyttö Virta-/latausvalo MENU-painike Monivalitsin 1 Kytke kameraan virta avaamalla LCD-näyttö. Virta-/latausvalo palaa vihreänä. Avaa kameran LCD-näyttö 90 asteen kulmaan (1) ja käännä se sitten haluamaasi kulmaan (2) astetta (enint.) 1 90 astetta (enint.) 2 Valitse haluamasi kieli kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta. 18

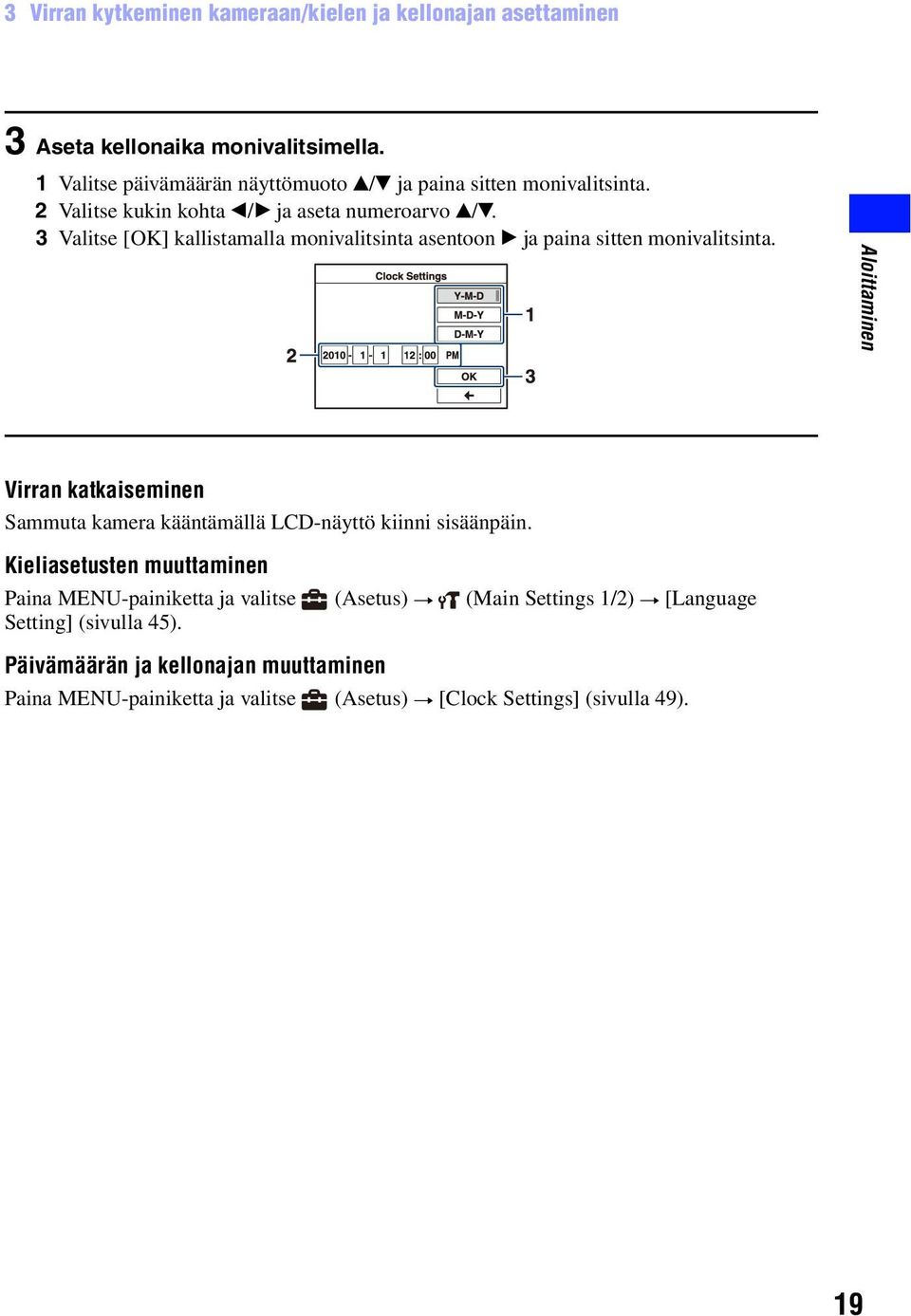

19 3 Virran kytkeminen kameraan/kielen ja kellonajan asettaminen 3 Aseta kellonaika monivalitsimella. 1 Valitse päivämäärän näyttömuoto v/v ja paina sitten monivalitsinta. 2 Valitse kukin kohta b/b ja aseta numeroarvo v/v. 3 Valitse [OK] kallistamalla monivalitsinta asentoon B ja paina sitten monivalitsinta. Aloittaminen Virran katkaiseminen Sammuta kamera kääntämällä LCD-näyttö kiinni sisäänpäin. Kieliasetusten muuttaminen Paina MENU-painiketta ja valitse (Asetus) t (Main Settings 1/2) t [Language Setting] (sivulla 45). Päivämäärän ja kellonajan muuttaminen Paina MENU-painiketta ja valitse (Asetus) t [Clock Settings] (sivulla 49). 19

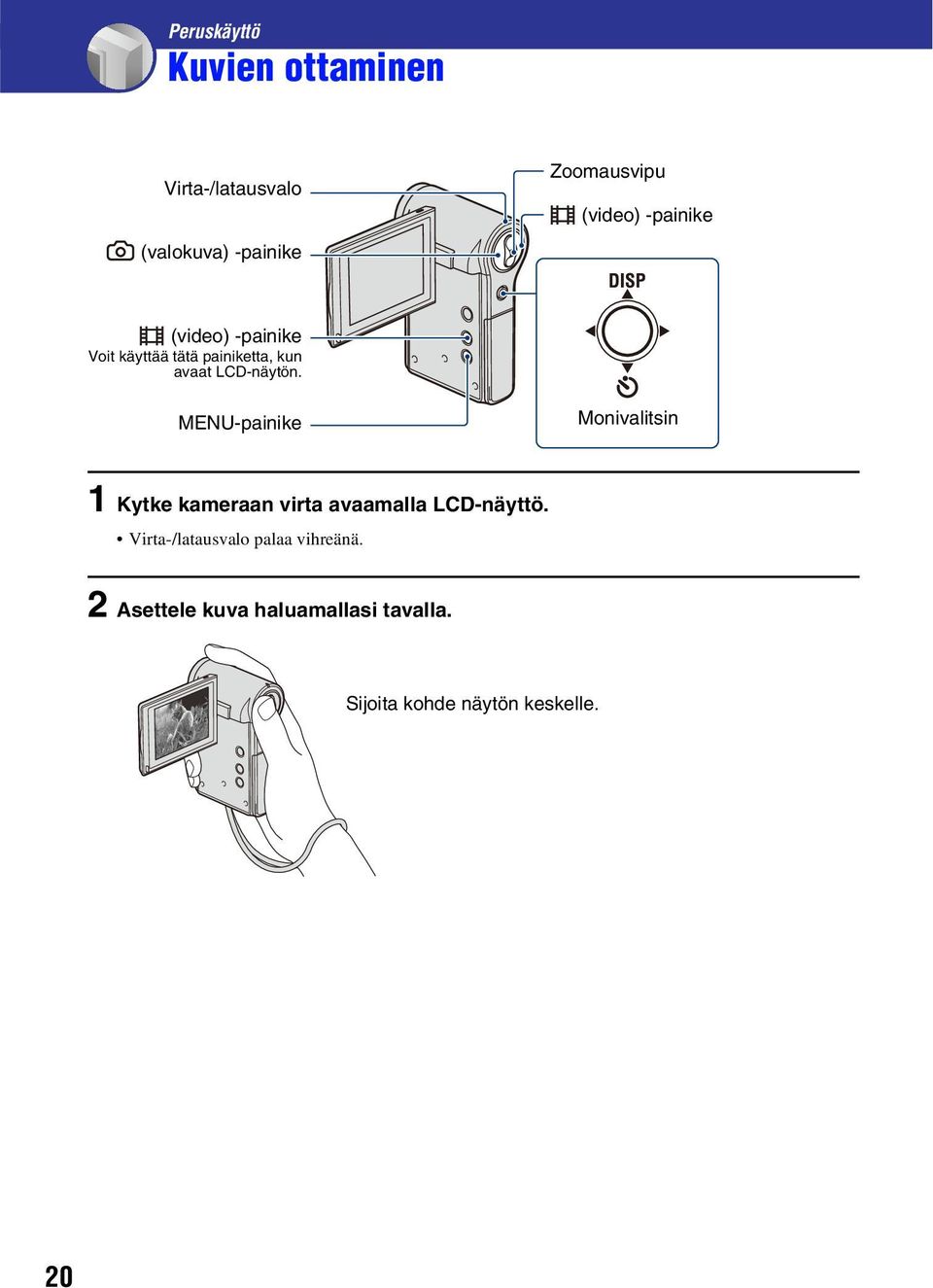

20 Peruskäyttö Kuvien ottaminen Virta-/latausvalo (valokuva) -painike Zoomausvipu (video) -painike (video) -painike Voit käyttää tätä painiketta, kun avaat LCD-näytön. MENU-painike Monivalitsin 1 Kytke kameraan virta avaamalla LCD-näyttö. Virta-/latausvalo palaa vihreänä. 2 Asettele kuva haluamallasi tavalla. Sijoita kohde näytön keskelle. 20

21 Kuvien ottaminen 3 Aloita kuvaaminen. Kuvattaessa valokuvia: 1 Tarkenna painamalla (valokuva) -painike puoliväliin ja pitämällä sitä painettuna. Kun kohde on tarkennettu, AF-alueen etsimen kehys (vihreä) tulee näkyviin. Kamerasta kuuluu äänimerkki, ja z (AE/AF-lukitus) -ilmaisin (vihreä) palaa näytössä alhaalla keskellä, hieman vasemmalla. Katselukulma vaihtuu tallennuskoon määrittämän kuvasuhteen (4:3, 3:2 tai 16:9) mukaan. Kuvassa saattaa näkyä mustat reunukset kuvakokoasetuksesta riippuen. Valmiustilassa Painettaessa (valokuva) -painike puoliväliin Peruskäyttö 720 AE/AF-lukituksen ilmaisin 2 Paina (valokuva) -painike kokonaan pohjaan. Valokuvia ei voi tallentaa videoiden kuvauksen aikana. Valokuvien kuvauksen aikana katselukulma saattaa muuttua valmiustilassa kuvaamisesta. Kun kamera havaitsee kasvot valmiustilassa, näkyviin tulee valkoinen kehys. Jos kamera havaitsee useita kasvoja, näkyviin tulee useita kehyksiä. Jos painat (valokuva) -painikkeen puoliväliin ja pidät sitä painettuna, valkoinen kehys muuttuu vihreäksi ja kuvanlaatu optimoidaan automaattisesti. Kuvattaessa videoita: Paina (video) -painiketta. Aloita videoiden kuvaaminen. Kun haluat lopettaa kuvaamisen, paina (video) -painiketta uudelleen. Kuvan ylä- ja alareunassa näkyy musta reunus, jos kuvan koko on [ P], [ P] tai [ P]. Jatkuvalla kuvauksella voi kuvata noin 29 minuuttia. Voit myös aloittaa/lopettaa videoiden kuvaamisen painamalla (video) -painiketta, joka näkyy paneelissa, kun LCD-näyttö avataan. 21

22 Kuvien ottaminen Näytön muuttaminen v (DISP) (näyttö) - painike Kun kallistat monivalitsinta asentoon v (DISP) toistuvasti, näyttö muuttuu seuraavasti. AUTOMAATTINEN KÄYTÖSSÄ EI KÄYTÖSSÄ Näytössä olevat ilmaisimet häviävät noin 5 sekunnin kuluttua, jos kameraan valmiiksi asetetut oletusasetukset ovat voimassa. Oletusasetus on AUTOMAATTINEN. Jos haluat ilmaisimet uudelleen näkyviin, tee jompikumpi seuraavista toiminnoista. Kallista monivalitsinta asentoon v (DISP). Tee jokin muu toiminto kuin zoomausvivun käyttö. Ilmaisimet näkyvät kuitenkin vain 5 sekuntia. Kallistamalla monivalitsinta asentoon v (DISP) kauemmin voit lisätä LCD-näytön taustavalon kirkkautta. Kallistamalla monivalitsinta uudelleen asentoon v (DISP) kauemmin voit palauttaa LCD-näytön taustavalon kirkkauden normaaliksi. Jos kuvia katsellaan ulkona kirkkaassa valossa, lisää LCD-näytön taustavalon kirkkautta. Akun varaus voi kuitenkin tällöin heiketä normaalia nopeammin. LCD-näyttö ei ole käytettävissä, kun kamera on kytketty televisioon. 22

23 Kuvien ottaminen Hyödyllisiä kuvaustoimintoja W/T Zoomauksen käyttäminen Voit lähentää kuvaa siirtämällä zoomausvipua T-asentoa kohti ja loitontaa kuvaa siirtämällä zoomausvipua W-asentoa kohti. Voit käyttää Digital Zoom-toimintoa painamalla MENU-painiketta ja valitsemalla (Asetus) t (Shooting Settings) t [Digital Zoom]. Kun zoomauskerroin on yli 5, kamera käyttää Digital Zoom-toimintoa (sivulla 44). Itselaukaisimen käyttäminen Kallista monivalitsinta asentoon V ( ). Voit muuttaa asetuksia kallistamalla monivalitsinta asentoon V ( 101 ) toistuvasti. Peruskäyttö VGA 30P [00:28:25] (Off): Itselaukaisinta ei käytetä. (10 s): Kuvaus alkaa 10 sekunnin viiveen jälkeen. Käytä tätä asetusta, jos haluat myös itse mukaan kuvaan. (2 s): Kuvaus alkaa 2 sekunnin viiveen jälkeen. Tämä estää suljinpainikkeen painamisen aiheuttamasta epävakaudesta johtuvaa kuvan sumentumista. Jos painat (valokuva)- ja (video) -painiketta, näkyviin tulee laskuri ja kamera ottaa kuvan nopeiden äänimerkkien jälkeen. Kuvaaminen peilikuvatilassa Avaa kameran LCD-näyttö 90 asteen kulmaan (1) ja käännä se sitten 270 asteen kulmaan kuvan osoittamalla tavalla (2). LCD-näyttöön tulee peilikuva kuvauskohteesta, mutta kuva tallentuu normaalisti. LCD-näytössä näkyy sama kuva kuin tallennettuna toistotilan peilikuvan asemesta. 23

24 Kuvien katseleminen Virta-/latausvalo Zoomausvipu (toisto) -painike MENU-painike Monivalitsin 1 Kytke kameraan virta avaamalla LCD-näyttö. Virta-/latausvalo palaa vihreänä. 2 Aseta kamera toistotilaan painamalla (toisto) -painiketta. Hakemistonäyttö tulee näkyviin. 3 Valitse katseltava kuva kallistamalla monivalitsinta asentoon v/v/b/b. Valokuva: Paina monivalitsinta. Valokuva tulee näkyviin. Video: Voit toistaa videota ja keskeyttää toiston painamalla monivalitsinta. Siirry eteenpäin kallistamalla monivalitsinta asentoon B ja taaksepäin kallistamalla monivalitsinta asentoon b. (Voit palata normaaliin toistoon painamalla monivalitsinta.) Avaa äänenvoimakkuuden säätönäyttö kallistamalla monivalitsinta asentoon V ja säädä äänenvoimakkuutta kallistamalla monivalitsinta asentoon b/b. Jos videossa on nopeasti liikkuvia kohteita, videon toisto ei ehkä suju tasaisesti. Kun ensimmäisen videon toisto päättyy, seuraavan toisto alkaa automaattisesti. Kun viimeisen videon toisto päättyy, kaikkien videoiden toisto on päättynyt. 24

25 Kuvien katseleminen Suurennetun kuvan katseleminen (toistozoomaus) Siirrä zoomausvipua T-asentoa kohti, kun katsot valokuvaa. Voit peruuttaa zoomauksen siirtämällä zoomausvipua W-asentoa kohti. Aseman muuttaminen: v/v/b/b Toistozoomauksen peruuttaminen: paina monivalitsinta. Hakemistonäyttöön palaaminen Siirrä zoomausvipua (hakemisto) -symbolia kohti, kun katselet valokuvaa tai keskeytät videon katselun. Kuvien poistaminen Voit valita tarpeettomat kuvat poistamista varten. Voit poistaa kuvat MENU-painikkeella (sivulla 40). Peruskäyttö 25

26 Valikkotoimintojen käyttäminen MENU-painike Monivalitsin 1 Tuo valikko näkyviin painamalla MENU-painiketta. Valikko tulee näyttöön ainoastaan kuvaus- ja toistotilassa. Näkyvissä olevat toiminnot määräytyvät valitun tilan mukaan. 2 Valitse haluamasi valikko kallistamalla monivalitsinta asentoon v/v. 3 Valitse asetus painikkeella v/v ja paina sitten monivalitsinta. 4 Sulje valikko painamalla MENU. 26

27 Valikkotoiminnot Valittavissa olevat valikkotoiminnot määräytyvät kameran käyttötilan mukaan. Kuvausvalikko on käytettävissä vain kuvaustilassa ja katseluvalikko vain toistotilassa. Vain käytettävissä olevat toiminnot näkyvät näytössä. Kuvausvalikko (sivulla 37) Photo Size Movie Size SteadyShot Face Detection Asetus Katseluvalikko (sivulla 40) (Delete) (Slideshow) (Protect) (Rotate) (Asetus) Peruskäyttö 27

28 Käyttäminen tietokoneella Käyttäminen tietokoneella PMB ja muut CD-ROM-levyllä (mukana) olevat sovellukset mahdollistavat kameralla kuvattujen kuvien monipuolisen käytön. Suositeltu tietokoneympäristö (Windows) Seuraavaa tietokoneympäristöä suositellaan käytettäessä mukana toimitettua PMB - tai PMB Portable -ohjelmistoa ja tuotaessa kuvia USB-yhteydellä. Käyttöjärjestelmä (valmiiksi asennettu) Muut Microsoft Windows XP *1 SP3/Windows Vista *2 SP2/Windows 7 Keskusyksikkö: Intel Pentium III 800 MHz tai parempi (teräväpiirtovideoiden toistamiseen/editoimiseen: Intel Core Duo 1,66 GHz tai parempi/intel Core 2 Duo 1,20 GHz tai parempi) Muisti: vähintään 512 Mt (teräväpiirtovideoiden toistamiseen/ editoimiseen: vähintään 1 Gt) Kiintolevy: asennukseen tarvittava levytila noin 500 Mt Näyttö: tarkkuus: vähintään *1 64-bittistä versiota ja Starter-versiota ei tueta. Levyjen luontitoiminnon käyttäminen edellyttää Windows Image Mastering API (IMAPI) Ver. 2.0:aa tai uudempaa. *2 Starter-versiota ei tueta. Suositeltu tietokoneympäristö (Macintosh) Seuraavaa tietokoneympäristöä suositellaan käytettäessä mukana toimitettua PMB Portable -ohjelmistoa ja tuotaessa kuvia USB-yhteydellä. Käyttöjärjestelmä (valmiiksi asennettu) USB-liitäntä: Mac OS X (v v10.6) PMB Portable: Mac OS X (v v10.6) b Huomautuksia Toimintaa ei taata yllä kuvattujen käyttöjärjestelmien päivitysversioissa eikä monikäynnistysympäristössä. Jos liität vähintään kaksi USB-laitetta yhteen tietokoneeseen samanaikaisesti, jotkin laitteet, kamera mukaan lukien, eivät ehkä toimi riippuen siitä, millaisista USB-laitteista on kyse. Kameran liittäminen Hi-Speed USB -yhteensopivalla (USB 2.0 -yhteensopiva) USB-liitännällä mahdollistaa kehittyneen siirron (nopean siirron), sillä kamera on Hi-Speed USB -yhteensopiva (USB 2.0 -yhteensopiva). Kun tietokone jatkaa toimintaa pysäytys- tai lepotilasta, kameran ja tietokoneen välinen tietoliikenne ei välttämättä jatku heti. 28

29 Käyttäminen tietokoneella Tietoja videotiedostojen toistosta (MPEG-4 AVC/H.264) Kameralla tallennettujen videotiedostojen (MPEG-4 AVC/H.264) toistaminen ja editoiminen edellyttää, että tietokoneessa on käytössä MPEG-4 AVC/H.264- tai PMB -yhteensopiva ohjelmisto. Vaikka toimintojen toiminen on taattu PC-ympäristössä, kuvia ei joskus voida toistaa sulavasti siirrossa pois tipahtavien kuvien vuoksi. Huomaa, että tämä ei vaikuta itse siirrettävään kuvaan. Jos käytät kannettavaa PC-tietokonetta, varmista, että sen verkkolaite on kytketty. Joskus normaaleja toimintoja ei voida suorittaa PC-tietokoneen virransäästötoiminnon vuoksi. b Huomautus Toimintojen toimimista ei voida taata, vaikka edellä mainitut järjestelmävaatimukset toteutuisivat. Esimerkiksi muut avoinna olevat sovellukset tai taustalla käynnissä olevat sovellukset voivat heikentää tuotteen suorituskykyä. Käyttäminen tietokoneella 29

30 Kameran liittäminen tietokoneeseen Liitä kamera kuvassa näytetyllä tavalla. 1 Kytke virta päälle. USB-yhteyskaapeli (mukana) 2 USB-liitäntään 3 Tietokoneen USB-liitäntään PMB -ohjelmalla kuvien tuonti on vaivatonta. Lisätietoja PMB -toiminnoista on PMB Help. Kuvien tuominen tietokoneeseen (Windows) Kuvien tuominen tietokoneeseen ilman ohjelmistoa PMB Kun ohjattu automaattinen toistotoiminto tulee näkyviin kameran ja tietokoneen välisen USBliitännän tekemisen jälkeen, valitse [Open folder to view files] t [OK] t [DCIM] tai [MP_ROOT] t kopioi haluamasi kuvat tietokoneeseen. Kuvien tuominen tietokoneeseen (Macintosh) 1 Liitä kamera ensin Macintosh-tietokoneeseen. Kaksoisnapsauta työpöydällä olevaa uutta kuvaketta t [DCIM] tai [MP_ROOT] t kansio, johon tuotavat kuvat tallennetaan. 2 Vedä ja pudota kuvatiedostot kiintolevykuvakkeeseen. Kuvatiedostot kopioidaan kiintolevylle. 3 Kaksoisnapsauta kiintolevykuvaketta t haluttua kuvatiedostoa, joka on kopioidut tiedostot sisältävässä kansiossa. Kuva tulee näkyviin. 30

31 Kameran liittäminen tietokoneeseen USB-yhteyden poistaminen Tee alla kuvatut vaiheet 1-3, ennen kuin: poistat muistikortin. asetat kameraan muistikortin kopioituasi kuvia sisäisestä muistista. katkaiset kameran virran. 1 Kaksoisnapsauta ilmaisinalueella olevaa katkaisukuvaketta. Windows Vista Katkaisukuvake Windows XP Käyttäminen tietokoneella 2 Valitse (USB Mass Storage Device) t [Stop]. 3 Tarkista vahvistusikkunassa oleva laite ja valitse sitten [OK]. b Huomautus Vedä ja pudota muistikortin tai aseman kuvake Roskakori -kuvakkeeseen, ennen kuin aloitat Macintosh-tietokoneen käytön. Kameran ja tietokoneen yhteys katkeaa. 31

32 Videoiden ja valokuvien lataaminen mediapalveluihin PMB Portable -sovellusohjelmisto on asennettu valmiiksi kameraan. PMB Portable -sovellusohjelmistolla voi tehdä seuraavia toimia. Voit ladata videoita ja valokuvia vaivattomasti mediapalveluihin, kuten blogiin. Voit ladata tietoja Internet-yhteyden muodostaneella tietokoneella, vaikka olet poissa kotoa. Voit lisätä niitä mediapalveluihin, kuten usein käyttämääsi blogiin. Lisätietoja on PMB Portable -ohjelmiston ohjetiedostoissa. PMB Portable (Windows) -ohjelman käynnistäminen Kun käytät ohjelmistoa ensimmäisen kerran, sinun on valittava kieliasetus. Toimi alla olevan menettelyohjeen mukaisesti. Kun asetus on tehty, voit ohittaa vaiheet 3-5 seuraavilla kerroilla. 1 Liitä kamera tietokoneeseen USB-yhteydellä. 1 Kameran ja tietokoneen välinen yhteys muodostetaan, automaattinen ohjattu suoritustoiminto alkaa automaattisesti. 2 Voit poistaa tarpeettomat asemat merkitsemällä ne [ ]-merkinnällä. Jos automaattinen ohjattu suoritustoiminto ei tule näkyviin, valitse [Computer] ([My Computer] Windows XP:ssä) t [PMBPORTABLE] ja kaksoisnapsauta sitten [PMBP_Win.exe]. 2 Valitse [PMB Portable]. Jos [PMB Portable] ei tule näkyviin automaattisen ohjatun suoritustoiminnon näyttöön, valitse [Computer] t [PMBPORTABLE] ja kaksoisnapsauta sitten [PMBP_Win.exe]. (Valitse Windows XP:ssä [PMB Portable] t [OK]. Kaksoisosoita Macintoshissa kohtaa [PMBP_Mac] kansiossa [PMBPORTABLE].) Näkyviin tulee Choose Setup Language -näyttö. 3 Valitse haluamasi kieli ja sitten [OK]. Alueen valintanäyttö tulee näkyviin. 4 Valitse [Region] ja [Country/Area]. Näkyviin tulee License Agreement -näyttö. 5 Lue sopimus huolellisesti ja valitse [I Agree]. PMB Portable käynnistyy. 32

33 Videoiden ja valokuvien lataaminen mediapalveluihin PMB Portable (Macintosh) -ohjelman käynnistäminen 1 Muodosta USB-yhteys kameran ja tietokoneen välille. Kun yhdistät kameran ja tietokoneen, [PMBPORTABLE] tulee näkyviin työpöydälle. Sulje kaikki tarpeettomat asemat valitsemalla [ ]. 2 Osoita [PMBPORTABLE]-kansion [PMBP_Mac]-tiedostoa. Alueen valintanäyttö tulee näkyviin. 3 Valitse asianmukainen [Region]- ja [Country/Area]-asetus ja valitse sitten [OK]. Käyttöoikeussopimusnäyttö tulee näkyviin. 4 Lue sopimus huolellisesti. Jos hyväksyt sopimuksen ehdot, valitse [I Agree]. PMB Portable käynnistyy. b Huomautuksia Aseta kameran [LUN Settings]-valikkoasetukseksi [Multi]. Varmista, että liität tietokoneen verkkoon aina, kun käytät [PMB Portable] -ohjelmistoa. Kun lataat videoita ja valokuvia Internetin kautta, tietokoneen välimuistiin saattaa jäädä tietoja käyttämästäsi palveluntarjoajasta riippuen. Tämä koskee myös tätä tuotetta. Jos [PMB Portable] -ohjelmiston käytössä ilmenee ongelmia tai jos poistat vahingossa [PMB Portable] -ohjelmiston, voit ladata [PMB Portable] -asennusohjelman Internetistä ja palauttaa ohjelmiston. Käyttäminen tietokoneella PMB Portable -ohjelmistoa koskevia huomautuksia Voit ladata joidenkin Sony Corporationin hallinnoimissa palvelimissa (jäljempänä Sonypalvelin ) sijaitsevien verkkosivustojen URL-osoitteita PMB Portable -ohjelmistoa käyttämällä. Huomaa seuraavaa, kun käytät näiden verkkosivustojen kuvien latauspalveluja (jäljempänä palvelut ) PMB Portable -ohjelmistoa käyttämällä. Sinun on verkkosivustosta riippuen ehkä maksettava rekisteröitymismaksu tai palveluista saatetaan veloittaa muutoin. Kun käytät palveluja, toimi verkkosivustojen sopimuksissa kuvattujen ehtojen mukaisesti. Palvelut voidaan lopettaa tai niitä voidaan muuttaa verkkosivustojen järjestelmänvalvojien määräysten mukaan. Sony Corporation ei ole vastuussa sinun ja minkä tahansa kolmannen osapuolen välisestä kiistatilanteesta eikä palveluiden käyttöön liittyvistä vahingoista edellä mainitut tilanteet mukaan lukien. Sony-palvelimet uudelleenohjaavat verkkosivustoihin tehdyt pyynnöt. Et ehkä voi käyttää haluamiasi verkkosivustoja tilanteesta riippuen, kuten jos palvelimia huolletaan. Jos Sony-palvelinten kautta toimitettavat palvelut lopetetaan, palvelun lopettamisesta ilmoitetaan Sonyn verkkosivustolla etukäteen. 33

34 Videoiden ja valokuvien lataaminen mediapalveluihin Saatamme tallentaa URL-osoitteet, joihin Sony-palvelimet uudelleenohjaavat, ja hyödyntää kerättyjä tietoja Sony tarjoamien tuotteiden tai palveluiden parantamiseksi. Emme kuitenkaan koskaan tallenna henkilökohtaisia tietoja. 34

35 Ohjelmiston käyttäminen Asentaminen: PMB (Picture Motion Browser) 1 Kytke tietokoneen virta päälle ja aseta CD-ROM-levy (mukana) CD- ROM-asemaan. Asennusvalikkonäyttö tulee näkyviin. Jos se ei tule näkyviin, kaksoisnapsauta kohtaa [Computer] (Windows XP:ssä [My Computer]) t (SONYPMB). Jos automaattinen toistonäyttö tulee näkyviin, valitse Run Install.exe ja jatka asennusta noudattamalla näyttöön tulevia ohjeita. 2 Valitse [Asennus]. Näkyviin tulee Choose Setup Language -näyttö. 3 Valitse haluamasi kieli ja jatka sitten seuraavaan näyttöön. Näkyviin tulee License Agreement -näyttö. 4 Lue sopimus huolellisesti, hyväksy sopimuksen ehdot valitsemalla valintanappi ( t ) ja valitse sitten [Next]. Käyttäminen tietokoneella 5 Viimeistele asennus noudattamalla näyttöön tulevia ohjeita. Voit jatkaa asennusta liittämällä kameran tietokoneeseen tässä vaiheessa (sivulla 30). Kun uudelleenkäynnistyksen vahvistusilmoitus tulee näkyviin, käynnistä tietokone uudelleen noudattamalla näyttöön tulevia ohjeita. DirectX voidaan asentaa tietokoneen järjestelmäympäristöstä riippuen. 6 Poista CD-ROM-levy, kun asennus on valmis. 7 Käynnistä ohjelmisto. Voit käynnistää PMB -ohjelmiston valitsemalla työpöydältä (PMB). Saat lisätietoja menetelmästä valitsemalla (PMB Help). Voit käynnistää PMB -ohjelmiston Käynnistä-valikosta valitsemalla [Start] t [All Programs] t (PMB). 35

36 Ohjelmiston käyttäminen b Huomautuksia Kirjaudu sisään järjestelmänvalvojana. Kun PMB käynnistetään ensimmäisen kerran, näyttöön tulee tietotyökalun vahvistusilmoitus. Valitse [Start]. z Johdanto: PMB PMB -ohjelmiston avulla voit tuoda kameralla otettuja kuvia tietokoneeseen tarkasteltavaksi. Muodosta USB-yhteys kameran ja tietokoneen välille ja valitse [Import]. Voit tallentaa ja tulostaa päivämäärät kuviin. Voit näyttää tietokoneeseen tallennetut kuvat kuvauspäivämäärän mukaan kalenterinäytössä. Voit korjata valokuvia ja muuttaa kuvauspäivämäärää ja -aikaa. Voit luoda levyjä kirjoittavalla CD- tai DVD-asemalla. Voit ladata kuvia mediapalveluihin. (Internet-yhteys on pakollinen.) Saat lisätietoja valitsemalla (PMB Help). 36

37 Kuvaustoimintojen käyttäminen Kuvausvalikko Seuraavassa on kuvattu kuvaustilan toiminnot MENU-painiketta käytettäessä. Lisätietoja valikon käyttämisestä on sivulla 26. Tehdasasetukset on merkitty symbolilla. Kun tilaksi on valittu toisto, voit vaihtaa kuvaustilaan painamalla (toisto) -painiketta. Photo Size: Kuvakoon valitseminen käytön mukaan Kuvakoko 5M ( ) Käyttöohjeita Enintään A4-tulosteille 3:2 ( ) 3:2-kuvasuhde, kuten valokuvissa ja postikorteissa 3M ( ) Enintään cm:n tai cm:n tulosteille 16:9 ( ) Teräväpiirtotelevisiossa tarkastelemiseen VGA ( ) Valokuvien keskimääräinen määrä Koko/ laatu Kapasiteetti Sisäinen muisti Pieni kuvakoko, joka sopii sähköpostin liitteeseen Tässä kamerassa alustettu muistikortti (Yksikkö: kuvia) Noin 26 Mt 1Gt 2Gt 4Gt 8Gt 16 Gt 32 Gt 5M : M : VGA Kuvaustoimintojen käyttäminen Valokuvien määrä saattaa vaihdella kuvausolosuhteiden ja muistikortin mukaan. Kun kuvattavissa olevien kuvien määrä on yli 9999, näytössä näkyy >9999 -ilmaisin. Katsottaessa tällä kameralla kuvia, jotka on otettu aiemmilla Sony-malleilla, näyttö saattaa poiketa kuvan todellisesta koosta. Tallennusvälineen kapasiteettia mitattaessa 1 Gt vastaa 1 miljardia tavua, josta osaa käytetään tiedonhallintaan. 37

38 Kuvausvalikko Lisätietoja käytöstä 1 sivu 26 Movie Size: Videokoon valitseminen käytön mukaan Videon kuvakoko Käyttöohjeita P * HD (high definition) -laatuiset videot tallennetaan koossa, joka sopii tietokoneeseen tai teräväpiirtotelevisioon P Nopeaa liikettä sisältävät toimintakohtaukset, kuten urheilu, kuvataan sulavasti HD (high definition) -laadulla HD (high definition) -videot tallennetaan koossa, joka sopii P tietokoneeseen P * SD (standard definition) -videot tallennetaan koossa, joka sopii ladattavaksi verkkosivustoihin * Kuvausetäisyys on rajallinen asetuksiin [ P] ja [ P] verrattuna. Tällä kameralla kuvatut videot tallennetaan käyttäen MPEG-4 AVC/H.264 Main Profile -koodausta eli noin 30 tai 60 kuvaa sekunnissa: lomittamaton, AAC LC, MP4-muoto. MPEG: Movie Picture Experts Group AVC: Advanced Video Codec Mitä suurempi kuvakoko, sitä parempi kuvan laatu. Videoiden keskimääräinen kuvausaika Alla olevassa taulukossa on esitetty arvioidut enimmäiskuvausajat. Nämä ajat ovat kaikkien videotiedostojen kokonaisajat. Jatkuvalla kuvauksella voi kuvata noin 29 minuuttia. (Yksikkö: tunnit : minuutit : sekunnit) Kapasiteetti Koko P P P P Sisäinen muisti Tässä kamerassa alustettu muistikortti Noin 26 Mt 1Gt 2Gt 4Gt 8Gt 16 Gt 32 Gt ( ) ( ) 0:00:40 (0:00:25) 0:01:20 (0:01:00) 0:10:00 (0:06:00) 0:20:00 (0:10:00) 0:30:00 (0:15:00) 1:00:00 (0:40:00) 0:20:00 (0:12:00) 0:40:00 (0:20:00) 1:00:00 (0:30:00) 2:00:00 (1:20:00) 0:40:00 (0:25:00) 1:20:00 (0:40:00) 2:00:00 (1:00:00) 4:00:00 (2:40:00) 1:20:00 (0:50:00) 2:40:00 (1:30:00) 4:00:00 (2:10:00) 8:00:00 (5:30:00) 2:40:00 (1:40:00) 5:20:00 (3:10:00) 8:00:00 (4:20:00) 16:00:00 (11:00:00) 5:20:00 (3:20:00) 10:40:00 (6:20:00) 16:00:00 (8:40:00) 32:00:00 (22:00:00) Sulkeissa ( ) oleva luku on vähimmäiskuvausaika. Videoiden kestot voivat vaihdella kuvausolosuhteiden mukaan. Ennen jatkuvan kuvauksen päättymistä tallennusajan ilmaisin vilkkuu ja kuvaaminen pysähtyy hetken kuluttua automaattisesti. 38

39 Kuvausvalikko Lisätietoja käytöstä 1 sivu 26 Tämä kamera käyttää VBR (Variable Bit Rate) -tekniikkaa eli vaihtelevaa siirtonopeutta, jossa kuvanlaatua muutetaan kuvan kulloisenkin sisällön mukaan. Tämä tekniikka aiheuttaa vaihteluja muistikortin tallennusajoissa. Jos videolla on nopeasti liikkuvia ja monimutkaisia kohteita, kuva tallennetaan suurta siirtonopeutta käyttämällä, mikä lyhentää kokonaistallennusaikaa. SteadyShot: Kameran tärinän vähentäminen kuvattaessa On Off Ottaa kameran tärinän vähennystoiminnon käyttöön. Ei ota kameran tärinän vähennystoimintoa käyttöön. Kameran tärinän vähennystoiminto toimii vain [ P]- ja [ P]-tiloissa. Face Detection: Kuvattavien kohteiden kasvojen tunnistaminen ja tarkennuksen sekä valotuksen säätäminen automaattisesti On Off Asetus: Kuvausasetusten valitseminen Voit muuttaa asetuksia Ottaa Face Detection-toiminnon käyttöön. Ei ota Face Detection-toimintoa käyttöön. (asetus)-näytössä. Kuvaustoimintojen käyttäminen 39

40 Katselutoimintojen käyttäminen Katseluvalikko Seuraavassa on kuvattu katselutilan toiminnot MENU-painiketta käytettäessä. Lisätietoja valikon käyttämisestä on sivulla 26. Kun tilaksi on valittu REC, voit vaihtaa sen toistotilaksi painamalla (toisto) -painiketta. (Delete): Tarpeettomien kuvien valitseminen ja poistaminen This Image Multiple Images Delete All Images Poistaa yksittäiskuvatilassa näkyvissä olevan kuvan. Valitsee ja poistaa useita kuvia. 1 Valitse kuva ja paina sitten monivalitsinta. Toista yllä olevat toimenpiteet, kunnes poistettavia kuvia ei enää ole. Voit vapauttaa merkin valitsemalla uudelleen kuvan, jossa on merkki. 2 MENU t [OK] t monivalitsin Poistaa kaikki kuvat kerralla suojattuja kuvia lukuun ottamatta. Paina [OK]. (Slideshow): Kuvasarjan toistaminen 1 Valitse toistettavat kuvat kuvaesitystä varten kallistamalla monivalitsinta asentoon v/v/b/b ja paina sitten monivalitsinta. 2 Tuo valikko näkyviin painamalla MENU-painiketta. 3 Valitse (Slideshow) kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta. 4 Valitse [Start] kallistamalla monivalitsinta asentoon v/v ja käynnistä sitten toisto painamalla monivalitsinta. Kuvaesityksen lopettaminen Paina monivalitsinta. Kuvaesitystä ei voi jatkaa tästä tilasta. Asetusten muuttaminen Voit muuttaa asetuksia monivalitsimella ennen kuvaesityksen aloittamista. Tehdasasetukset on merkitty symbolilla. 40

41 Katseluvalikko Lisätietoja käytöstä 1 sivu 26 Interval 1sec 3sec 5sec 10 sec Asettaa kuvaesityksen kuvavälin. Repeat On Off Näyttää kuvat päättymättömänä sarjana. Kun kaikki kuvat on näytetty, kuvaesitys päättyy. (Protect): Kuvien tahattoman poiston estäminen Suojaa tallennetut kuvat tahattomalta poistamiselta. -merkki tulee näkyviin suojattujen kuvien kohdalle. (This Image) (Multiple Images) Suojaa yksittäiskuvatilassa näkyvissä olevan kuvan. Voit valita ja suojata useita kuvia. 1 Valitse kuva ja paina sitten monivalitsinta. Toista yllä olevat toimenpiteet, kunnes suojattavia kuvia ei enää ole. Voit vapauttaa merkin valitsemalla kuvan, jossa on merkki. 2 MENU t [OK] t monivalitsin Suojauksen poistaminen Valitse kuva, jonka suojauksen haluat peruuttaa, ja poista sen lukitus painamalla monivalitsinta samaan tapaan kuin kuvaa suojattaessa. Ilmaisin häviää näytöstä, ja suojaus vapautetaan. Katselutoimintojen käyttäminen (Rotate): Valokuvan kääntäminen Kääntää valokuvaa. 1 Aseta kamera toistotilaan painamalla (toisto) -painiketta. 2 Valitse käännettävä kuva kallistamalla monivalitsinta asentoon v/v/b/b ja paina sitten monivalitsinta. 3 Tuo valikko näkyviin painamalla MENU-painiketta. 4 Valitse [Rotate] kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta. 41

42 Katseluvalikko Lisätietoja käytöstä 1 sivu 26 5 Valitse [ ] ja käännä kuvaa b/b. 6 Valitse [OK] kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta. Seuraavanlaisia kuvia ei voi kääntää. Videot Suojatut valokuvat Muilla kameroilla otettuja kuvia ei ehkä voi kääntää. Kun kuvia katsotaan tietokoneessa, kuvan kääntämistietojen soveltaminen määräytyy ohjelmiston mukaan. (Asetus): Asetus-toimintojen muuttaminen Katso sivu

43 Asetusten mukauttaminen Asetustoimintojen käyttäminen Voit muuttaa oletusasetuksia asetusnäytön avulla. MENU-painike Monivalitsin 1 Tuo valikko näkyviin painamalla MENU-painiketta. 2 Valitse (Asetus) kallistamalla monivalitsinta asentoon v/v. 3 Valitse asetettava toiminto kallistamalla monivalitsinta asentoon v/v/b/b. Valittu toiminto korostetaan. 4 Vahvista asetus kallistamalla monivalitsinta asentoon B. Voit syöttää asetuksen myös monivalitsinta painamalla. Asetusten mukauttaminen Asetusnäytön voi sulkea painamalla MENU-painiketta. Valikkoon voi palata asetusnäytöstä kallistamalla monivalitsinta toistuvasti asentoon b. Asetuksen muutoksen peruuttaminen Jos [Cancel] on näkyvissä, valitse se ja paina sitten monivalitsinta. Jos tätä vaihtoehtoa ei ole näkyvissä, valitse edellinen asetus uudestaan. Tämä asetus pysyy voimassa, vaikka virta katkaistaisiin. 43

44 Shooting Settings Lisätietoja käytöstä 1 sivu 43 Tehdasasetukset on merkitty symbolilla. Digital Zoom Valitsee digitaalizoomaustilan. Kamera suurentaa kuvaa optisella zoomaustoiminnolla (enintään 5 ). Kun zoomauskerroin on yli 5, kamera käyttää digitaalizoomausta. Kamera suurentaa kuvaa enimmillään zoomauskertoimeen, joka on noin 20, optinen zoom 5 mukaan lukien. On Off Digitaalizoomaus on käytössä. Digitaalizoomaus ei ole käytössä. Kuvanlaatu heikkenee, kun zoomaustaso ylittää optisen zoomauksen asteikon. Jos video kuvataan jommassakummassa edellä mainituista tiloista, Digital Zoom-asetukseksi määritetään [Off]. Koko [ P]. Kamera on liitetty samanaikaisesti televisioon tai vastaavaan A/V-komponenttikaapelilla. Flicker Reduction Häivyttää loistelamppujen aiheuttaman välkynnän sähköisen sulkimen avulla. On Off Flicker Reduction on käytössä. Flicker Reduction ei ole käytössä. 44

45 Main Settings 1/2 Lisätietoja käytöstä 1 sivu 43 Tehdasasetukset on merkitty symbolilla. Beep Tällä valitaan ääni, joka kuuluu kameraa käytettäessä. On Off Äänimerkki kuuluu, kun painetaan monivalitsinta, (valokuva)- tai (Movie) -painiketta. Äänimerkki ei kuulu. LCD Backlight Valitsee LCD-näytön taustavalon kirkkauden. Bright Normal Kirkastaa LCD-näyttöä. Vakiokirkkaus. Voit muuttaa asetusta kallistamalla monivalitsinta asentoon v (DISP) kauemmin. [Bright]-asetus käyttää akkujen varauksen nopeammin loppuun. Display Color LCD-näytön taustavalon värin voi valita 3 vaihtoehdosta. Language Setting Tällä valitaan kieli, jota käytetään valikkovaihtoehtojen, varoitusten ja ilmoitusten näyttämiseen. Initialize Palauttaa asetuksen tehdasasetuksen mukaiseksi. Vaikka suoritat tämän toiminnan, sisäisessä muistissa olevat kuvat säilyvät. 1 Valitse [Initialize] kallistamalla monivalitsinta asentoon v/v ja paina sitten monivalitsinta tai kallista sitä asentoon B. Näkyviin tulee ilmoitus Reset to default settings. 2 Valitse [OK] kallistamalla monivalitsinta asentoon v ja paina sitten monivalitsinta. Asetukset palautuvat tehdasasetusten mukaisiksi. Asetusten mukauttaminen Palauttamisen peruuttaminen Valitse [Cancel] vaiheessa 2 ja paina sitten monivalitsinta. Älä katkaise kamerasta virtaa, kun palautus on kesken. 45

46 Main Settings 2/2 Lisätietoja käytöstä 1 sivu 43 Tehdasasetukset on merkitty symbolilla. LUN Settings Näillä asetuksilla voit valita liitettyyn laitteeseen, kuten tietokoneeseen, asennettuun tallennusvälineeseen tallennettujen kuvien näyttötavan, kun kamera on liitetty tietokoneeseen tai AV-laitteeseen USB-yhteydellä. Multi Single Näyttää sekä muistikortissa että kameran sisäisessä muistissa olevat kuvat. Valitse tämä, kun liität kameran tietokoneeseen. Näyttää vain muistikortissa olevat kuvat, kun muistikortti asetetaan kameraan, ja näyttää sisäisessä muistissa olevat kuvat, kun muistikorttia ei ole asetettu kameraan. Kun valitset tämän vaihtoehdon liittäessäsi kameran muuhun laitteeseen kuin tietokoneeseen, muistikortissa ja kameran sisäisessä muistissa olevia kuvia ei näytetä. b Huomautus Varmista, että asetat [LUN Settings]-asetukseksi [Multi], kun lataat videoita ja valokuvia mediapalveluihin PMB Portable -ohjelmistolla. Video Out Asettaa kameran videolähtösignaalin liitettynä olevassa videolaitteistossa käytettävän TV-värijärjestelmän mukaiseksi. Eri maissa ja eri alueilla käytetään erilaisia TV-värijärjestelmiä. Jos haluat katsella kuvia televisiosta, sivulla 52 on kerrottu, mitä värijärjestelmää kameran käyttömaassa tai käyttöalueella käytetään. NTSC PAL Asettaa videolähtösignaalin NTSC-tilaan (käytetään esimerkiksi USA:ssa ja Japanissa). Asettaa videolähtösignaalin PAL-tilaan (käytetään esimerkiksi Euroopassa ja Kiinassa). 46

47 Memory Card Tool Lisätietoja käytöstä 1 sivu 43 Tämä asetus on näkyvissä vain, kun kameraan on asetettu muistikortti. Format Alustaa muistikortin. Muistikorttien toiminta kannattaa varmistaa alustamalla muistikortit, kun niitä käytetään ensimmäisen kerran tässä kamerassa. Jos kuitenkin alustat muistikortin, kaikki muistikortin tiedot poistetaan, etkä voi palauttaa kyseisiä tietoja. Muista siis tallentaa tärkeät tiedot tietokoneeseen, ennen kuin alustat muistikortin. Huomaa, että alustaminen poistaa peruuttamattomasti kaikki muistikortin tiedot, suojatut kuvat mukaan lukien. 1 Valitse [Format] kallistamalla monivalitsinta asentoon v/v/b/b ja kallista monivalitsinta sitten asentoon B. Näkyviin tulee ilmoitus All data on memory card will be erased. 2 Valitse [OK] kallistamalla monivalitsinta asentoon v ja paina sitten monivalitsinta. Alustus on suoritettu. Alustuksen peruuttaminen Valitse [Cancel] vaiheessa 2 ja paina sitten monivalitsinta. Copy Kopioi kaikki sisäisessä muistissa olevat kuvat muistikorttiin. 1 Aseta muistikortti kameraan. 2 Valitse [Copy] kallistamalla monivalitsinta asentoon v/v/b/b ja kallista monivalitsinta sitten asentoon B. Näkyviin tulee ilmoitus All data on internal memory will be copied. 3 Valitse [OK] kallistamalla monivalitsinta asentoon v ja paina sitten monivalitsinta. Kopiointi alkaa. Kopioinnin peruuttaminen Valitse [Cancel] vaiheessa 3 ja paina sitten monivalitsinta. Lataa akkua riittävästi. Jos kuvatiedostoja kopioidaan, kun akun varaustaso on alhainen, tietojen siirrossa voi ilmetä virheitä tai tiedot voivat vaurioitua akun ehtyessä. Kuvia ei voi kopioida yksitellen. Alkuperäiset kuvat säilyvät sisäisessä muistissa kopioinnin jälkeenkin. Jos haluat poistaa sisäisen muistin sisällön, poista muistikortti kamerasta kopioinnin jälkeen ja suorita kohdan [Format] komento [Internal Memory Tool] (sivulla 48). Kun kopioit sisäisessä muistissa olevat tiedot muistikorttiin, uusi kansio luodaan. Et voi valita muistikortin määrättyä kansiota kohteeksi, johon tiedot tulisi kopioida. Asetusten mukauttaminen 47
