1 Pietarsaaren Veden Alhedan jätevedenpuhdistamon yhteenvetoraportti vuodelta 2018 Pia Vesisenaho ja Heli Jutila Pietarsaari 2019

2 Vesisenaho Pia & Jutila Heli 2019: Pietarsaaren Veden Alhedan jätevedenpuhdistamon tarkkailu vuodelta Pohjanmaan vesi ja ympäristö ry. 18 s.+ 8 liitettä.

3 SISÄLLYS 1. JOHDANTO YLEISKUVAUS Prosessikuvaus Kemikaalien varastointi ja käyttö Käsittelyvaatimukset Kuormitustarkkailun tutkimukset Viemäriverkoston tarkkailu Teollisuusjätevesien tarkkailut TOIMINTA VUONNA Virtaamat vuonna Jätevedenpuhdistamon sähkön ja kemikaalinkulutukset Puhdistamolietteen määrä VUODEN 2018 TULOKUORMITUS Siirtoviemäreiden kuormat Teollisuusjätevesien kuormat Sako ja umpikaivolietteet VUODEN 2018 PUHDISTUSTEHO JA VESISTÖKUORMITUS TULOSTEN TARKASTELU PUHDISTAMOLIETTEET JA JÄTTEET TOIMINTA VUONNA YHTEENVETO VIITTEET LIITTEET Pohjanmaan vesi ja ympäristö ry Österbottens vatten och miljö rf PL/PB PIETARSAARI JAKOBSTAD ;

4 PIETARSAAREN VEDEN ALHEDAN JÄTEVEDENPUHDISTAMON YH TEENVETORAPORTTI VUODELTA JOHDANTO Tässä vuosiyhteenvetoraportissa tarkastellaan Pietarsaaren Veden Alhedan jätevedenpuhdistamon lupamääräysten toteutumista sekä laitoksen kuormitusasteita vuoden 2018 aikana. Puhdistamon tarkkailut perustuvat Pohjanmaan vesi ja ympäristö ry:n laatimaan tarkkailuohjelmaan (Aaltonen, ), joka on hyväksytty Länsi Suomen ympäristökeskuksen päätöksellä (LSU 2004 Y 641(121)). Alhedan päivitetty tarkkailuohjelma (PVY ) otettiin käyttöön vuoden 2016 alusta. Loppuvuodesta 1979 toimintansa aloittanut ja useaan kertaan saneerattu jätevedenpuhdistamo sijaitsee Alholmassa noin 2 km Pietarsaaren keskustasta pohjoiseen. Puhdistamon itä ja pohjoispuolella on teollista ja tuotannollista toimintaa. Lähimmät asuinrakennukset sijaitsevat vajaan 300 m:n etäisyydellä puhdistamolta lounaaseen ja etelään. Puhdistamolla käsitellyt jätevedet johdetaan Perämereen noin 1,2 km:n etäisyydelle pohjoiseen, Pietarsaaren kaupungin sataman eteläpuolelle. Puhdistamo ei sijaitse pohjavesialueella eikä sen lähialueella ole pohjavesialueita. Puhdistamolle johdetaan Pietarsaaren ja Uudenkaarlepyyn kaupunkien sekä Luodon ja Pedersören kuntien viemäröityjen alueiden jätevedet. Pietarsaaren Veden jätevesiviemäriverkoston oli vuoden 2018 lopussa yhteensä 227,1 km. Vuonna 2018 saneerattiin seuraavat viemäriosuudet: Barkvägen (365 m), Åkerviksvägen (117 km) ja Granholmsvägen (102 km). Viemäriverkostoon kuuluu yhteensä 27 pumppaamoa. Lisäksi viemäriverkostoon on liittynyt useita teollisuuslaitoksia. Helmikuusta 2018 alkaen puhdistamolle on johdettu myös Åminnen vesilaitoksen flotaation huuhteluvedet. Tarkkailun näytteiden analysoinnista on vuonna 2018 vastannut Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics) ja näytteenotosta ja tulosten yhdistelmätaulukkojen laadinnasta Ramboll Finland Oy. Vuosiraportin on laatinut Pohjanmaan vesi ja ympäristö ry. Toiminnan vaikutustarkkailut (vesistö ja kalataloustarkkailut) Pietarsaaren edustan merialueella toteutetaan yhteistarkkailuna UPM Kymmene Oyj:n, BillerudKorsnäs Finland Oy:n, Alholmens Kraft Oy Ab:n, OSTP Finland Oy:n sekä Pietarsaaren Satama Oy:n kanssa ja kyseiset tarkkailutulokset käsitellään yhteistarkkailun raportoinnissa. 2. YLEISKUVAUS 2.1 Prosessikuvaus Alhedan laitos on ilman etuselkeyttämöä toimiva biologis kemiallinen aktiivilietelaitos. Puhdistamon prosessi koostuu yksilinjaisesta esikäsittelystä, viisilinjaisesta biologisesta osiosta sekä neljälinjaisesta kemiallisesta flotaatiosta (kuva 1). Flotaatiovaiheen kaksi allasta on nykyisellään korvattu DynaDiscmikrosuodattimella (DynaDisc 1 otettiin käyttöön ja DynaDisc ). Toiset kaksi flotaatioallasta jäivät varalle DynaDiscin mahdollisille häiriöille. DynaDiscien toimintaa kehitetään edelleen yhteistyössä laitevalmistajan kanssa. Jäteveden fosfori saostetaan rinnakkaissaostuksella PIX 105 vesiliuoksella (pääosin ferrisulfaattia, mukana myös rikkihappoa, ferro ja mangaanisulfaattia), jota syötetään prosessin alussa hiekanerotusaltaaseen. Jälkisaostukseen käytetään PAX 100 kemikaalia (polyalumiinikloridiliuos). Lisäksi laitoksella käytetään lietteen kuivatukseen polymeeriä.

5 5 Puhdistamo on rakennettu siten, että osa jätevedestä voidaan poikkeustilanteissa johtaa esikäsittelyn jälkeen biologisen käsittelyn ohi suoraan kemialliseen flotaatioon ja/tai DynaDisceille. Laitoksen jokainen allas on myös mahdollista ottaa erikseen pois käytöstä. Puhdistamon ohitusjärjestelmän avulla on suurimpien virtaamahuippujen aikana mahdollista johtaa 0 30 % kokonaisjätevesimäärästä esikäsittelyn jälkeen suoraan mikrosuodattimille, jolla voidaan estää lietteen karkaaminen ilmastusaltaiden jälkeisistä selkeyttämöistä. Puhdistamo on alun perin mitoitettu asukasmäärän (avl) tulokuormalle ja laitoksen puhdistusprosessia on ajan kuluessa kehitetty vastaamaan kiristyneisiin lupavaatimuksiin. Vuosien BOD 7atu :n tulokuormien pohjalta laskettu, laitoksen ajantasainen 70 mgo 2 /as/d perusteella laskettu asukasvastineluku on (Syke 2011). Prosessin mitoitukset: Ilmastusaltaiden yhteistilavuus m 3. Selkeyttämöiden (5 kpl) yhteinen pinta ala 440 m 2 (keskisyvyys 3,3 m). Flotaatioaltaiden (2 kpl) yhteinen pinta ala 167 m 2. Altaat ovat käytössä tarvittaessa. Kiekkosuodattimien (2 kpl) tehollinen suodatuspinta ala yht. 395 m 2. Suodattimet ovat jatkuvassa käytössä. Lietteen sakeutuksessa 240 m 3 sakeutin ja 150 m 3 sakeutetun lietteen varastoallas. Molempien pinta ala on 42 m 2. Puhdistamon alkuperäinen mitoitus: Asukasvastineluku (nyk ) Mitoitusvirtaama m 3 /h BOD 7 kuormitus Fosforikuormitus 185 Typpikuormitus noin 690 Puhdistamon nykyiset mitoitusvirtaamat: Keskivuorokausivirtaama Q d : m3/d Maksimivuorokausivirtaama Q dmax : m3/d Keskituntivirtaama q KA : 450 m 3 /h Maksimituntivirtaama q MAX : 450 m 3 /h

6 6 Kuva 1. Alhedan jätevedenpuhdistamon prosessikaavio. 2.2 Kemikaalien varastointi ja käyttö Ferrisulfaatti, Kemira PIX 105 PE, varastoidaan ulkona kaksivaippaisessa eristetyssä muovisäiliössä (40 m 3 ). Alue on asfaltoitu. Ferrisulfaattia käytetään n kg/vuosi. Säiliö täytetään n. 3 kertaa vuodessa. Kemikaali toimitetaan säiliöautolla ja purkaminen tapahtuu pumppaamalla kemikaali suoraan muovisäiliöön. Säiliöauton purkupaikka on asfaltoitu. Polyalumiinikloridi, Kemira PAX XL 100, varastoidaan sisätiloissa kaksivaippaisessa PE HD muovisäiliössä (32 m 3 ). Kemikaalia käytetään n kg/vuosi. Säiliö täytetään n. 4 kertaa vuodessa. Kemikaali toimitetaan säiliöautolla ja purkaminen tapahtuu pumppaamalla kemikaali suoraan muovisäiliöön. Säiliöauton purkupaikka on asfaltoitu. DynaDisk kiekkosuodatuslaitteilla (2 kpl) käytetään polymeeriä Zetag Polymeeri tuodaan suursäkeissä (70 0kg) ja siirretään ulkoa laitteistolle siirtokuljettimen avulla. Polymeeriä on varastossa enintään 4 säkkiä (2800kg) kerrallaan. Polymeeriä kuluu noin kg vuodessa. Liete kuivataan lingoilla. Kuivauksessa käytetään polymeeriä Zetag Polymeeri tuodaan suursäkeissä (700kg) pumppukärryllä. Polymeeriä on varastossa enintään 4 säkkiä (2800 kg) kerrallaan. Polymeeriä kuluu noin kg vuodessa. Ferrisulfaattia PIX 105 PE ja polymeeria Zetag 8140 laitoksella on käytetty jo pitkään, kun taas polyalumiinikloridi PAX XL 100 ja polymeeri Zetag 8140 ovat uusia kemikaaleja Alhedan puhdistamon käytössä. 2.3 Käsittelyvaatimukset Länsi ja Sisä Suomen aluehallintovirasto on myöntänyt Pietarsaaren Veden Alhedan jätevedenpuhdistamolle ympäristöluvan (LSSAVI/74/04.08/2011) Pietarsaaren, Uudenkaarlepyyn, Luodon ja Pedersören yhdyskuntajätevesien sekä viemäröinnin piirissä olevien teollisuusjätevesien käsittelyyn. Jätevedet on käsiteltävä biologis kemiallisesti siten, että jätevesien käsittelytulokset täyttävät poikkeustilanteet ja ohijuoksutukset mukaan lukien neljännesvuosikeskiarvoina laskettuna taulukon 1

7 7 pitoisuuksien ja käsittelytehon raja arvot. Tavoitteellinen typenpoistoteho lasketaan vuosikeskiarvona ajalta, jolloin tulevan jäteveden lämpötila on vähintään 12 C (Lupamääräys 1). Taulukko 1. Pitoisuuden ja käsittelytehon raja arvot. Analyysi Pitoisuus mg/l Reduktio % BOD 7ATU, O COD cr, O Fosfori, P 0,3 95 Kiintoaine Kokonaistyppi, N 60 (tavoite, 12 C) Jätevesi on puhdistettava lisäksi siten, että toiminnassa täytetään yhdyskuntajätevesistä annetun valtioneuvoston asetuksen (888/2006) liitteen taulukon 1 mukaiset biologisen käsittelyn vähimmäisvaatimukset. Vesistöön johdettava jätevesi ei myöskään saa sisältää valtioneuvoston vesiympäristölle vaarallisista ja haitallisista aineista antaman asetuksen 1022/2006 liitteen 1 A kohdassa tarkoitettuja vesiympäristölle vaarallisia aineita eikä mainitun asetuksen liitteen 1 B kohdassa tarkoitettuja vesiympäristölle haitallisia aineita pitoisuuksina, jotka ylittävät mainituissa kohdissa tarkoitetut raja arvot. (Lupamääräys 2). 2.4 Kuormitustarkkailun tutkimukset Alhedan puhdistamon kuormitustarkkailu noudattaa valtioneuvoston asetuksen yhdyskuntajätevesistä (888/2006) asettamia vaatimuksia. Päästötarkkailun 24 tunnin virtaamapainotteiset kokoomanäytteet on otettu 12 kertaa vuodessa puhdistamolle tulevasta ja puhdistamolta lähtevästä jätevedestä. Lisäksi joka näytteenottokerran yhteydessä otetaan myös biologisen vaiheen jälkeen 24 h virtaamapainotteiset kokoomanäytteet biologisen prosessin ohjauksen tueksi. Laitoksen omavalvontana toteutetaan automaattista veden laadun ja virtaaman seurantaa, jossa lähtevästä jätevedestä mitataan jatkuvatoimisesti mm. lämpötila, ph, kiintoaine ja fosforipitoisuus. Kuormitustarkkailun näytteenotossa ja tulosten laskennassa on noudatettu ympäristöhallinnon ohjeistusta yhdyskuntajätevesien puhdistuslaitosten päästöjen seurannasta ja raportoinnista (Syke 2011). Näytteistä tehdään seuraavat perusmääritykset: lämpötila ulkonäkö ph alkaliteetti johtokyky kiintoaine redox potentiaali happi BOD 7 ATU COD Cr kok P kok N rasvat (vain tuleva)

8 8 Lähtevästä jätevedestä määritetään lisäksi: NH 4 N NO 2+3 N kolibakteerit Escherichia coli suolistoperäiset enterokokit liukoinen fosfori saostuskemikaalin jäännöspitoisuus Biologisen vaiheen jälkeen määritetään: lämpötila ph alkaliteetti BOD 7ATU COD Cr kok P kok N 2.5 Viemäriverkoston tarkkailu Ohijuoksutus /ylivuotokohtia Pietarsaaren viemäriverkostossa on neljä kappaletta, jotka ovat Alhedan pääpumppaamo, Hakamaan hulevesipumppaamo, Asematien ja Choraeuksenkadun risteys sekä Häröntien pumppaamo. Lisäksi on rakennettu ylivuotokohtia uusiin pumppaamoihin, Ampumaradantien, Läntisen Lammas saarentien sekä Kuusisaaren pumppaamoihin. Ohijuoksutuksia tai ylivuotoja ei ilmennyt vuoden 2018 aikana. UPM Kymmene Oyj:n saniteettivedet johdetaan Alhedan jätevedenpuhdistamolle. Kukin jätevesiä puhdistamolle johtava viemärilaitos (Luoto, Pedersöre, Uusikaarlepyy) on velvollinen järjestämään johtamiensa jätevesien määrän mittauksen ja laadun tarkkailun. Tarkkailun näytteet on kerätty vuorokauden kokoomanäytteinä viemäriverkoston sellaisesta kohdasta, jossa ovat mukana kaikki kyseisen kunnan alueelta johdettavat jätevedet. Näytteet otetaan kerran kuukaudessa samanaikaisesti jätevedenpuhdistamon kuormitustarkkailun näytteiden kanssa ja näytteistä määritetään vastaavat analyysit kuin puhdistamon tulevasta (T) jätevedestä. Viemärilaitosten vuoden 2018 vesimäärät ja tarkkailutulokset on koottu liitteeseen Teollisuusjätevesien tarkkailut Teollisuuslaitosten liittymissopimusten yhteydessä on tarvittaessa sovittu erillissopimuksin viemäriin johdettavan jäteveden tarkkailusta ja esikäsittelystä. Vuonna 2018 tarkkailtavia teollisuuslaitoksia oli yhteensä yhdeksän. Erillissopimusten alaisten teollisuuslaitosten tarkkailun tulokset ja kuormitukset on koottu liitteeseen 6. Alhedan jätevedenpuhdistamolle johdetaan Pietarsaaren viemäriverkkoa pitkin Snellmannin Lihanjalostus Oy:n, Ekorosk Oy Ab:n ja Pietarsaaren käytöstä poistetun kaatopaikan teollisuusjätevedet. Pedersören siirtoviemäriä 1 pitkin johdetaan Mush Oy Ltd:n teollisuusjätevedet. Pedersören siirtoviemäriä 2 pitkin johdetaan Åminnen vesilaitoksen saniteettivedet ja flotaatiohuuhteluiden vedet (helmikuusta 2018 lähtien). Uudenkaarlepyyn siirtoviemäriä pitkin johdetaan KWH Mirka Oy Ab:n, Jepuan Peruna Oy:n, Fastighets Ab Bole:n, Feora Ab Oy:n ja Prevex Oy Ab:n teollisuusjätevedet.

9 9 3. TOIMINTA VUONNA 2018 Alhedan puhdistamo on toiminut pääosin odotusten mukaisesti vuonna Toiminnasta ei ole vastaanotettu ilmoituksia hajusta, melusta tai muusta toimintaan liittyvistä ympäristöhaitoista. Laitoksella on heinäkuun lopulla 2016 käynnistetty työvaiheet puhdistamon tertiäärikäsittelyn tehostamiseksi. Projektissa on laitoksen flotaatiovaihe korvattu DynaDisc mikrosuodattimella. Dynadisc 1 otettiin käyttöön ja Dynadisc , jonka jälkeen kaikki flotaatiolinjat otettiin pois käytöstä. Jatkossa flotaatioaltaat 3 ja 4 jäävät varalle DynaDiscin mahdollisille häiriöille. DynaDiscit toimivat vuonna 2018 hyvin puhdistamolle tulevan veden virtausnopeuden ollessa pieni. Edellisvuoden tapaan ongelmia esiintyi kuitenkin suurilla tulovirtaamilla, jolloin DynaDiscit pysähtyvät. Laitetoimittaja jatkaa toimenpiteitä, jotta DynaDiscit saataisiin toimimaan paremmin eri virtaamatilanteissa. Pietarsaaren Vesi on tehnyt kaksi häiriöilmoitusta ympäristöhallinnon valvontajärjestelmään vuonna Tehdyt ilmoitukset koskivat pääosin DynaDiskien toiminnan ongelmia suurilla virtaamilla ja siitä seuranneita pitoisuuksien ja käsittelytehon raja arvojen ylityksiä. Vuoden lopussa DynaDiskeja on tehostettu itsepesevillä suodattimilla sekä automaattisella rejekti vesikourujen huuhtelulla, mikä on parantanut niiden toimintaa huomattavasti. Tehdyt häiriöilmoitukset ovat liitteenä 9. Saneerauksia on tehty myös ilmavaihdossa ja kemikaalien vastaanottopisteillä sekä sosiaalitilojen ja rakennuksen ilmastoinnin osalta. Selkeytysaltaiden moottorit ja akselit uusittu. Ilmastuksen kompressori on myös uusittu. Happisyöttö ilmastusaltaisiin on automatisoitu siten, että happipitoisuus pidetään automaation avulla noin 2 3 mg/l, mikä on pienentänyt kustannuksia käsisäätöön verrattuna. 3.1 Virtaamat vuonna 2018 Vuoden kokonaisjätevesivirtaama oli noin m 3, mikä on n. 7,8 % vuoden 2017 virtaamaa pienempi. Laitoksella ei vuoden 2018 aikana ilmennyt tarvetta prosessin ohijuoksutuksiin. Alhedan jätevedenpuhdistamon viikoittaiset virtaamat sekä vuorokauden maksimivirtaamat näkyvät kuvassa 2. Vuoden 2018 vuotovesikertoimet ja käyttöaste on esitetty taulukossa 2. Kuva 2. Puhdistamon viikoittaiset virtaamat sekä huippuvirtaamat vuonna 2018.

10 10 Taulukko 2. Vuotovesikertoimet ja käyttöaste vuonna Vuotovesikertoimet Käyttöaste keskivirtaama 4 viikon minimivirtaama = 70 % nv = = 1,2 4 peräkkäisen viikon minimivirtaama keskivirtaama = 84 % 8 peräkkäisen viikon maksimivirtaama nmax = = 1,8 4 peräkkäisen viikon minimivirtaama 8 viikon maksimivirtaama = 123 % Noin 77 % Alhedaan johdetuista jätevesistä muodostuu Pietarsaaren Veden viemäröintialueella. Pietarsaaren viemäriverkoston ja siirtoviemäreiden virtaamat näkyvät kuvassa 3 ja osuudet jätevesimääristä ovat eritelty kuvassa 4. Kuva 3. Pietarsaaren viemäriverkoston sekä siirtoviemäreiden virtaamat vuosina Pedersören siirtoviemäri sisältää viemärit Pedersöre 1 ja Pedersöre 2 vuodesta 2018 lähtien. Åminnen vesilaitoksen flotaatiovesiä on johdettu puhdistamolle vuodesta 2018 alkaen.

11 11 Kuva 4. Viemäriverkostojen osuudet jätevesimääristä vuosina Pedersören siirtoviemäri sisältää viemärit Pedersöre 1 ja Pedersöre 2 vuodesta 2017 lähtien. Åminnen vesilaitoksen flotaatiovesiä on johdettu puhdistamolle vuodesta 2018 alkaen. Puhdistamon läheiseen pääpumppaamoon johdettiin viemäriin umpikaivolietteitä vuonna 2018 yhteensä m Jätevedenpuhdistamon sähkön ja kemikaalinkulutukset Puhdistusprosessin alkupäähän, hiekanerotuksen yhteyteen, syötettiin vuonna 2018 ferrisulfaattia (PIX 105) keskimäärin 77 g/m 3. Flotaatiossa saostukseen käytettiin polyalumiinikloridia (PAX XL100) keskimäärin 34 g/m 3. Lisäksi lietteen kuivatukseen kului vuonna 2018 polymeeriä yhteensä kg. Laitoksen koko vuoden sähkönkulutus oli noin MWh. Sähkön ja kemikaalinkulutuksen kuukausittaiset tiedot ovat koottuna taulukossa 3.

12 12 Taulukko 3. Vuoden 2018 kuukausittainen sähkön ja kemikaalinkulutus puhdistamolla. PAX XL 100 Tulovirta Sähkönkulutus PIX 105 Kuukausi m 3 /kk kwh/kk kg/kk g/m 3 PAX kg/kk g/m 3 Tammi Helmi Maalis Huhti Touko Kesä Heinä Elo Syys Loka Marras Joulu Yht: ka./kk Puhdistamolietteen määrä Puhdistamon toiminnassa syntyi lietettä vuonna 2018 yhteensä tonnia. Prosessista poistettu liete on toimitettu Oy Pohjanmaan Biokaasun biokaasulaitokselle Kokkolaan ja lietteen laatua on tarkkailtu valtioneuvoston jätteistä antaman asetuksen (179/2012) liitteen 5 kohdan 1 mukaisesti. Tarkkailutulokset on esitetty liitteessä VUODEN 2018 TULOKUORMITUS Saapuvan jäteveden kokonaistypen tulokuorma ei ylittänyt puhdistamon alkuperäisen mitoitusarvon. BOD 7atu :n ja kokonaisfosforin tulokuormat eivät ylittäneet puhdistamon alkuperäisiä mitoitusarvoja. Vuoden 2017 näytepäivien tulokuormat puhdistamon alkuperäisiin mitoituskuormiin suhteutettuna on koottu taulukkoon 4. Taulukko 4. Alhedan näytepäivien kuormitusasteet suhteessa mitoitusarvoihin. Mitoituskuormat pvm BOD 7ATU Kok N Kok P (3 500 ) (690 ) (185 ) % 73 % 31 % % 69 % 31 % % 68 % 31 % % 69 % 29 % % 68 % 32 % % 66 % 31 % % 65 % 31 % % 74 % 34 % % 72 % 36 % % 73 % 37 % % 80 % 36 % % 81 % 39 % Alhedan jätevedenpuhdistamolle vastaanotettujen jätevesienkuormien vuosikeskiarvot ovat taulukossa 5. Laitoksen tila ja lietekuormat on taulukoitu Alhedan tuloskoostetaulukossa (Liite 3). Näyte

13 13 päivien tarkemmat yksittäiset kuormitustarkkailutulokset on raportoitu vuoden 2018 tulostekoosteessa (Liite 2) sekä kuormituslaskentataulukossa (Liite 3). Taulukko 5. Alhedan tulokuorma vuosina Vuosi Virtaama m 3 /d BOD 7 (ATU) kg O 2 /d Fosfori kg P/d COD cr kg O 2 /d Kiintoaine kg ss/d Typpi kg N/d ka. ka. max. ka. max. ka. max. ka. max. ka. max ,5 75, ,0 96, ,8 109, ,2 91, ,0 100, ,8 84, Siirtoviemäreiden kuormat Siirtoviemäreiden (Luoto, Pedersöre 1 ja 2, Uusikaarlepyy) muodostamat kuormat vuosikeskiarvoina suhteessa Alhedan puhdistamon v tulokuormaan ovat kuvassa 5. Tarkemmat yksittäiset kuormitustarkkailutulokset on koottuna liitteeseen 5. Kuva 5. Siirtoviemäreiden osuudet puhdistamon tulokuormasta (%) vuonna Teollisuusjätevesien kuormat Viemäriverkostoon liittyneiden teollisuuslaitosten kuormitustarkkailun tulokset on koottu liitteeseen 6. Etenkin elintarviketeollisuuden jätevesissä on havaittavissa korkeita kiintoaineen ja orgaanisen

14 14 aineen pitoisuuksia. Sopimuksissa asetetut pitoisuusrajat ylittyivät ajoittain. Feora Ab Oy:lla, Oy Mush Ltd:lla, Jepuan Peruna Oy:lla ja Prevex Oy Ab:lla jätevesien kiintoainepitoisuus ylitti sovitut rajat useilla näytekerroilla vuoden aikana. Kokonaisuudessaan teollisuuslaitosten jätevesien esikäsittelyt toimivat varsin hyvin eikä teollisuusjätevesistä aiheutunut erityistä haittaa Alhedan laitokselle. Tarkkailutulosten perusteella teollisuuslaitoksilta jätevesien mukana viemäriin kulkeutuvat metallipitoisuudet ovat vähäisiä. KWH Mirka Oy Ab:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Viemäröidyn jäteveden määrä oli vuonna 2018 yhteensä noin m 3. Pitoisuus ylitti Pietarsaaren Veden asettaman raja arvon kiintoaineen osalta yhdessä näytteessä. KWH Mirkan vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7 ATU :n, COD Cr :n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 0,30 1,23 %. Tulokset ovat koottuna liitteissä 6.1 ja 6.2. Snellmanin Lihanjalostus Oy:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Viemäröidyn jäteveden määrä oli vuonna 2018 yhteensä noin m 3. Pitoisuus ylitti Pietarsaaren Veden asettamat raja arvot sähkönjohtavuuden ja ph:n osalta yhdessä näytteessä. Snellmanin vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7 ATU :n, COD Cr :n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 7,1 29,1 %. Tulokset ovat koottuna liitteissä 6.1 ja 6.2. Ekorosk Oy Ab:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kuusi kertaa vuodessa otettavien 24 h kokoomanäytteiden avulla. Lokakuun näytekerralla vettä oli kuitenkin liian vähän edustavan näytteen saamiseksi, joten vuonna 2018 analysoitiin viisi näytettä. Viemäröidyn jäteveden määrä oli vuonna 2018 yhteensä noin m 3. Pitoisuus ylitti Pietarsaaren Veden asettamat raja arvot kiintoaineen osalta yhdessä näytteessä. Ekoroskin vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7 ATU :n, COD Cr :n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 0,02 0,04 %. Tulokset ovat koottuna liitteissä 6.1 ja 6.2. Jepuan Peruna Oy:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Näytteenotosta ja analysoinnista vastasi Eurofins Nab Labs Oy. Viemäröidyn jäteveden määrä oli vuonna 2018 yhteensä noin m 3. Pitoisuus ylitti Pietarsaaren Veden asettaman raja arvon kiintoaineen osalta kymmenessä näytteessä. Jepuan Perunan vuosikuormituksen osuus puhdistamolle tulevasta vuosikuormituksesta BOD 7 ATU :n, COD Cr :n, kokonaisfosforin, kokonaistypen ja kiintoaineen suhteen vaihteli välillä 0,4 1,0 %. Tulokset ovat koottuna liitteissä 6.1 ja 6.2. Feora Ab Oy:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Pitoisuus ylitti Pietarsaaren Veden asettamat raja arvot kiintoaineen osalta kuudessa näytteessä ja ph:n osalta kahdessa näytteessä. Tulokset ovat koottuna liitteessä 6.1. Oy MUSH Ltd:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran kuussa otettavien 24 h kokoomanäytteiden avulla. Pitoisuus ylitti Pietarsaaren Veden asettamat raja arvot kiintoaineen osalta yhdeksässä näytteessä. Tulokset ovat koottuna liitteessä 6.1. Fastighets Ab Bole:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kerran vuodessa otettavan 24 h kokoomanäytteen avulla. Pitoisuudet eivät ylittäneet Pietarsaaren Veden asettamia raja arvoja minkään parametrin suhteen. Tulokset ovat koottuna liitteessä 6.1. Oy Prevex Ab:n jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti kuusi kertaa vuodessa otettavien 24 h kokoomanäytteiden avulla. Pitoisuus ylitti Pietarsaaren Veden asettamat rajaarvon kiintoaineen osalta neljässä näytteessä. Tulokset ovat koottuna liitteessä 6.1. Pietarsaaren suljetun kaatopaikan jätevesien laatua tarkkaillaan erillisliittymissopimuksen mukaisesti neljä kertaa vuodessa otettavien 24 h kokoomanäytteiden avulla. Pitoisuudet eivät ylittäneet Pietarsaaren Veden asettamia raja arvoja minkään parametrin suhteen. Tulokset ovat koottuna liitteessä 6.1.

15 Sako ja umpikaivolietteet Puhdistamolle tuodut umpikaivolietteet sekä pienpuhdistamoiden lietteet puretaan viemäriin puhdistamon läheisen pääpumppaamon alapuolella sijaitsevalle vastaanottoasemalle, joten niiden aiheuttama kuormitus on mukana puhdistamon tulokuormassa. Alhedan puhdistamolla on vastaanotettu pieniä määriä umpikaivolietettä läpi vuoden. Sakokaivolietteiden vastaanotto puhdistamolle on lopetettu huhtikuussa 2016 ja kaikki alueen sakokaivolietteet on toimitettu suoraan Kokkolan biokaasulaitokselle. Vuoden 2018 aikana umpikaivolietteitä vastaanotettiin yhteensä noin m 3. Vastaanotetuista kuormista on koottu (646/2011) 121 :n mukaiset siirtoasiakirjat ja lietettä toimittaneet yrittäjät on merkitty ympäristöhallinnon rekisteriin. Em. siirtoasiakirjat ovat koottuna Alhedan puhdistamolla. Pumppaamolle vastaanotettujen lietteiden laatua seurataan tarkkailuohjelman mukaan pistokokein. Vuoden 2018 tarkkailuun ei kuitenkaan sisältynyt umpikaivolietteiden näytteitä. 5. VUODEN 2018 PUHDISTUSTEHO JA VESISTÖKUORMITUS Jätevedenpuhdistamon vesistökuormitus vuosikeskiarvoina ohijuoksutukset mukaan luettuna ovat taulukossa 6. Vuonna 2018 ohijuoksutuksia ei tehty. Kuormitustarkkailutulokset vuosineljänneksittäin ovat taulukoituna vuodelta 2018 liitteessä 3. Vuosien kuormitustarkkailun puhdistustehot (ka.) sekä vuoden 2017 jaksokohtaiset puhdistustehot ovat taulukossa 7. Taulukko 6. Alhedan kuormitus vesistöön vuosina Vuosi Virtaama m 3 /d BOD 7 (ATU) kg O 2 /d Fosfori kg P/d COD cr kg O 2 /d Kiintoaine kg ss/d Typpi kg N/d NH 4 N ka. ka. max. ka. max. ka. max. ka. max. ka. max. ka. max ,3 339,2 2,61 10, ,3 577, ,7 183,9 1,97 5, ,5 453, ,3 239,1 2,82 5, ,4 582, ,9 147,9 1,6 2, ,8 228, ,4 332,8 2,5 10, ,3 665, ,2 256,8 2,4 8,9 573, ,5 624, ,3 9, ,1 5, ,3 3,

16 16 Taulukko 7. Alhedan puhdistamon lähtevän jäteveden pitoisuudet ja puhdistusteho vuosina Kuormitus Raja arvo 2016 keskiarvo keskiarvo keskiarvo 1/4 2/4 3/4 4/4 BOD 7 (ATU) Vesistöön (mg O 2 /l) ,1 6,7 Kokonaisteho (%) Fosfori Vesistöön (mg P/l) 0,3 0,23 0,22 0,49 0,16 1,6 0,12 0,10 Typpi Kokonaisteho (%) Vesistöön (mg N/l) Ammoniumtyppi Kokonaisteho (%) 1) Vesistöön (mg NH 4 N/l) Nitrifikaatioaste (%) Kiintoaine Vesistöön (mg ss/l) , ,6 4,9 COD cr Kokonaisteho (%) Vesistöön (mg O 2 /l) Kokonaisteho (%) ) Tavoitteellinen taso. Lasketaan ajalta, jolloin tulevan jäteveden lämpötila väh. 12 C. Alhedan puhdistamon ympäristöluvan (LSSAVI/74/04.08/2011) mukainen tavoitteellinen typenpoistoteho (60 %) lasketaan ajalta, jolloin tulevan jäteveden lämpötila on vähintään 12 C. Jäteveden lämpötila oli vähintään 12 C vuonna 2018 heinä, elo, syys ja lokakuussa. Typenpoiston puhdistusteho kyseisellä ajanjaksolla oli 28,0 %. Jakson tulosten erittely on taulukossa 8. Taulukko 8. Alhedan puhdistamon typenpuhdistusteho vuonna Kok-N Heinä Elo Syys Loka Jakson tulos Reduktio (%) (Tavoite 60 %) 6. TULOSTEN TARKASTELU Alhedan jätevedenpuhdistamon ympäristöluvan edellyttämät pitoisuusraja arvot ylittyivät vuonna 2018 BOD:n, COD:n ja kiintoaineen osalta toisella vuosineljänneksellä. Ympäristöluvassa reduktiolle asetettua raja arvoa ei saavutettu kokonaisfosforin ja kiintoaineen osalta toisella vuosineljänneksellä eikä COD:n osalta vuosineljänneksillä 1 ja 2. Typenpoistolle asetettua tavoitteellista puhdistustehoa 60 %, tulevan jäteveden lämpötilan ollessa vähintään 12 C, ei saavutettu. Toisen vuosineljänneksen tulosten keskiarvoa laskee huhtikuun näytekerta, jolloin puhdistustulokset olivat kaikilta osin erittäin heikot. Puhdistamolle tulevan veden määrä oli tuolloin suuri ja tuleva vesi oli selvästi tavanomaista laimeampaa, mikä viittaa verkostoon päässeisiin hulevesiin. Näytteenoton aikana (yöllä) DynaDiscit olivat pysähtyneet, eivätkä flotaatioaltaat ehtineet alkaa toimimaan kunnolla. Puhdistamo täytti vuosikeskiarvona valtioneuvoston yhdyskuntajätevesiasetuksessa 888/2006 esitetyt kokonaisfosforin pitoisuus ja poistotehovaatimukset, jotka poikkeavat hieman ympäristöluvan rajoista. BOD:n, COD:n ja kiintoaineen osalta raja arvoja verrataan yksittäisten näytekertojen tuloksiin. Sekä pitoisuus että reduktiovaateet jäivät saavuttamatta huhtikuussa (näytekerta 23.4). Muilla

17 17 näytekerroilla vaatimuksiin päästiin. Asetuksen mukaan puhdistamolle, josta näytteitä otetaan 8 16 kertaa vuodessa, sallitaan enimmillään kaksi näytettä, jotka eivät täytä raja arvoja. Näin ollen Alhedan jätevedenpuhdistamo täytti yhdyskuntajätevesiasetuksen vaatimukset vuonna Puhdistamolle ei ole ympäristöluvassa määrätty typenpoistovelvoitetta. Valtioneuvoston asetuksen 888/2006 mukaiset raja arvot, Alhedan puhdistamon tarkkailuvuoden heikoimmat yksittäiset mittaustulokset BOD 7 ATU :n, COD Cr :n ja kiintoaineen osalta sekä puhdistamon vuosikeskiarvo kok P:n ja kok N:n osalta on esitetty taulukossa 9. Taulukko 9. VNa 888/2006 vaatimusten toteutuminen vuonna 2018 heikoimpien näytetulosten valossa. 1) BOD 7 ATU COD 1) Cr Kiintoaine 1) Kok P 2) 2) 3) Kok N Raja arvo 30 mg/l 70 % 125 mg/l 75 % 35 mg/l 90 % 2 mg/l 80 % 15 mg/l 70 % v mg/l (23.4.) 49 % (23.4.) 230 mg/l (23.4.) 21 % (23.4.) 210 mg/l (23.4.) 11 % (23.4.) 0,49 mg/l 91 % (42 mg/l) (23 %) 1) Näytekohtainen, verrataan yksittäisten mittausten tuloksia lupaehtoihin. 2) Verrataan vuosikeskiarvon tulosta ympäristöluvan ehtoihin. 3) Typenpoiston vaatimus voimassa vain, mikäli siitä on erikseen määrätty ympäristöluvassa. 7. PUHDISTAMOLIETTEET JA JÄTTEET Prosessista kertynyt liete on kuivattu lingolla (kuiva aine % n. 20) ja toimitettu Oy Pohjanmaan Biokaasun biokaasulaitokselle Kokkolaan. Puhdistamon toiminnassa syntynyttä lietettä toimitettiin biokaasulaitokselle vuonna 2018 yhteensä noin tonnia. Lietteen laatua on tarkkailtu valtioneuvoston jätteistä antaman asetuksen (179/2012) mukaisesti kaksi kertaa (29.5. ja ) vuonna Tulokset (Liite 7) täyttivät maa ja metsätalousministeriön asetuksen 24/11 mukaiset lannoitevalmisteiden enimmäispitoisuudet. Puhdistusprosessissa syntyy puhdistamolietteen lisäksi myös välpettä sekä hiekanerotuksessa erottuvaa hiekkajätettä. Välpettä syntyi vuoden aikana noin kiloa ja hiekanerotuksesta erottuvaa hiekkaa noin kiloa. Välpejäte on toimitettu Ab Ekorosk Oy:lle ja hiekanerotushiekka on puhdistettu laitoksen pesurissa ja toimitettu Ekorosk Oy:n Storkohmon kaatopaikalle. 8. TOIMINTA VUONNA 2019 Jätevedenpuhdistamon tarkkailut jatkuvat tarkkailuohjelman mukaisesti ja pääosin vuoden 2018 mukaisessa laajuudessa vuonna Tarkkailun näytteenotosta ja tulosten yhdistelmätaulukoiden laadinnasta vastaa Ramboll Finland Oy sekä näytteiden analysoinnista Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics). Alhedan jätevedenpuhdistamon kunnostustyöt jatkuvat vuonna Suunnitteilla on uusi jätevesien esikäsittelyrakennus ja asemakaavoitus on käynnissä. Alueen tuntumassa on liitooravaesiintymä, joka kulkuyhteyksineen tulee huomioida suunnittelussa. Automatisaation kilpailutus käynnistetään keväällä YHTEENVETO Pietarsaaren Veden Alhedan jätevedenpuhdistamon vuoden 2018 tarkkailut on toteutettu lupamääräysten sekä yhdyskuntajätevesistä annetun valtioneuvoston asetuksen (888/2006) mukaisesti. Näytteenotosta ja tulosten yhdistelmätaulukoiden laadinnasta on vastannut Ramboll Finland Oy ja analy

18 18 soinnista Eurofins Environment Testing Finland Oy (ent. Ramboll Analytics). Vuosiyhteenvedon on laatinut Pohjanmaan vesi ja ympäristö ry. Näytteenotossa ja tulosten laskennassa on noudatettu ympäristöhallinnon ohjeistuksia (Syke 2011). Näytteet on otettu tarkkailusuunnitelman mukaisesti prosessin eri vaiheista vuoden aikana yhteensä 12 kertaa. Puhdistamolta Oy Pohjanmaan Biokaasun biokaasulaitokselle Kokkolaan toimitetun lietteen laatua on tarkkailtu kaksi kertaa. Alhedan jätevedenpuhdistamon tarkkailuvuoden 2018 tulosta heikensivät epävarmuudet DynaDisc:ien toiminnassa ja keväällä puhdistamolle päässeet runsaat sulamisvedet. Ongelmia esiintyi lähinnä alkuvuonna ja loppuvuoden puhdistustulokset olivat hyvät. Tulosten kohentumiseen vaikuttivat puhdistamolla tehdyt tehostustoimenpiteet sekä mahdollisesti myös vähäsateinen syksy, jolloin tulovirtaamat pysyivät tasaisina. Alhedan jätevedenpuhdistamo ylitti vuonna 2018 ympäristöluvan edellyttämät pitoisuusraja arvot BOD:n, COD:n ja kiintoaineen osalta toisella vuosineljänneksellä. Ympäristöluvassa reduktiolle asetetut raja arvot alittuivat kokonaisfosforin ja kiintoaineen osalta toisella vuosineljänneksellä sekä COD:n osalta vuosineljänneksillä 1 ja 2. Typen tavoitteellista 60 %:n puhdistustehoa, tulevan jäteveden lämpötilan ollessa vähintään 12 C, ei tavoitettu. Puhdistamo täytti valtioneuvoston jätevesiasetuksessa 888/2006 esitetyt kokonaisfosforin pitoisuusja poistotehovaatimukset, jotka poikkeavat hieman ympäristöluvan rajoista. BOD:n, COD:n ja kiintoaineen osalta raja arvoja verrataan yksittäisten näytekertojen tuloksiin ja sekä pitoisuus että reduktiovaateet jäivät täyttymättä yhdessä näytteessä (23.4). Yhdyskuntajätevesiasetuksen mukainen kokonaistypen poistoteho jäi saavuttamatta. VIITTEET Aaltonen, E K. 2008: Pietarsaaren jätevedenpuhdistamon tarkkailuohjelma. Pohjanmaan vesiensuojeluyhdistys ry Länsi ja Sisä Suomen aluehallintovirasto. LSSAVI/74/04.08/2011. Oy Pietarsaaren Veden Alhedan jätevedenpuhdistamon ympäristölupapäätös Länsi Suomen ympäristökeskus. LSU 2004 Y 641(121). Päätös jätevesipuhdistamon tarkkailuohjelman hyväksymisestä Pöyry Finland Oy. Jepuan Peruna Oy kuormitustarkkailun vuosiyhteenveto Syke / Ympäristöhallinto. Yhdyskuntajätevesien puhdistuslaitosten päästöjen seuranta ja raportointi hyvien menettelytapojen kuvaus Virtanen, J. 2015: Pietarsaaren Veden Alhedan jätevedenpuhdistamon tarkkailuohjelma. Pohjanmaan vesi ja ympäristö ry LIITTEET Liite 1 Viemäröintialue Kartta Liite 2 Alhedan kuormitustarkkailun analyysitulokset 2018 Liite 3 Alhedan kuormitustarkkailun tarkkailujaksot 1/4 4/4 ja koontitaulukko, vuosi 2018 Liite 4 Siirtolinjojen kuormitustarkkailun koontitaulukko, vuosi 2018 Liite 5.1 Teollisuusjätevesien analyysitulokset 2018 Liite 5.2 Teollisuusjätevesien kuormitukset 2018 Liite 6 Puhdistamolietteen tarkkailutulokset ( ja ). Liite 7 Åminnen flotaatiovesien analyysitulokset 2018 Liite 8 Ympäristöhallinnon valvontajärjestelmään tehdyt häiriöilmoitukset vuonna 2018

19

20 Liite 2 Alhedan jätevedenpuhdistamo Kuormitustarkkailun tuloskooste, Vuosi 2018 Ottopäivä Näyte Virtaama m3/d T C Enterokokit pmy/100 ml Escherichia coli mpn/100 ml ph Redox potentiaali (ORP), kenttämittari mv Johtokyky ms/m Alkalit. mmol/l Tuleva 6 7,2 21, , Biologinen 9,5 7,5 4, ,85 Lähtevä , , ,2 0,2 0,036 0,08 0, Tuleva 8,7 7,4 35, ,3 91, ,6 35 Biologinen 8,7 7,6 4, ,92 Lähtevä , , ,1 89, ,7 0,18 0,035 0,06 0, Tuleva 7,4 7,2 41, ,5 8, ,7 45 Biologinen 5,7 7,4 4, ,4 Lähtevä , ,6 131, ,2 9,13 6 8, ,1 0,11 0,031 0,05 0, Tuleva 7,6 7,1 36,4 75 2,4 7, Biologinen 8 7,1 1, ,1 Lähtevä , ,2 57,2 72 1,7 8, <0,3 3,1 0,012 0,01 0, Tuleva 11 7,2 52, , ,8 46 Biologinen 12 7,3 3, ,2 Lähtevä ,6 101, ,7 11 6, <0,3 0,096 0,027 0,06 0, Tuleva 13 7,3 22, ,5 4, ,3 30 Biologinen 13 7,7 3,4 8,8 6, ,25 Lähtevä ,8 158, ,5 7,68 5, ,5 0,096 0,028 0,08 0, Tuleva 14 7,3 7, ,9 5, ,6 30 Biologinen 14 7,9 3,9 4,4 5, ,16 Lähtevä ,1 7,89 3,8 4, ,1 0,11 0,041 0,1 0, Tuleva 15 7, , ,4 32 Biologinen 15 7,9 4, ,53 Lähtevä ,4 7, ,9 0,14 0,037 0,13 0, Tuleva 16 7, ,1 1, ,8 46 Biologinen 17 7,2 2, ,2 Lähtevä , ,2 7 5,8 5, ,9 0,098 0,025 0,05 0, Tuleva 12 7, ,9 1, Biologinen , Lähtevä , ,7 7,9 5,9 6, ,4 0,13 0,02 0,03 0, Tuleva 10 7,2 81, ,3 5, ,6 42 Biologinen 7,4 3, ,2 Lähtevä ,4 52, ,6 8,79 6 5, ,5 0,078 0,023 0,02 0, Tuleva 9,1 7, ,1 3, ,3 34 Biologinen 10 7,5 3, ,78 Lähtevä , ,8 7,3 2,8 7, ,8 0,58 0,037 0,03 0,23 O 2 KT mg/l Kiintoaine mg/l BOD 7 ATU mg/l COD Cr mgo2/l Kok N mg/l NH4 N mg/l NO 2+3 N mg/l Kok P mg/l Liuk. P mg/l Al mg/l Fe mg/l Öljyt + rasvat mg/l

21 Liite 3 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Vuosi: 2018 Jakso 1/2018 2/2018 3/2018 4/2018 Kesk. Lupaehdot Jakson tulovirtaama m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva yhteensä mg/l Käsitelty mg/l ,1 6,7 14 Vesistöön mg/l ,1 6, mg/l Tuleva yhteensä Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva yhteensä mg/l 6,9 5,0 7,9 7,9 6,9 Käsitelty mg/l 0,16 1,6 0,12 0,10 0,49 Vesistöön mg/l 0,16 1,6 0,12 0,10 0,49 0,3 mg/l Tuleva yhteensä Käsitelty 1,4 18 0,90 0,87 5,3 Vesistöön 1,4 18 0,90 0,87 5,3 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l Tuleva yhteensä Käsitelty Vesistöön Käsittelyteho % Tavoite* Kokonaisteho % % COD Cr Tuleva yhteensä mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva yhteensä Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Tuleva yhteensä mg/l Käsitelty mg/l Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva yhteensä mg/l Käsitelty mg/l 8, ,6 4,9 32 Vesistöön mg/l 8, ,6 4, mg/l Tuleva yhteensä Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % *Tavoitteellinen typenpoistoteho lasketaan vuosikeskiarvona ja kuitenkin vain siltä ajalta jona, tulevan jäteveden lämpötila on vähintään 12 C OSOITE Niemenkatu 73, LAHTI PUHELIN

22 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2018 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 9:00 9:00 9:00 Loppupäivämäärä klo 9:00 9:00 9:00 Näyteajan tulovirtaama Kokonaisvirtaama m 3 /d m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva mg/l Käsitelty mg/l , Vesistöön mg/l , mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva mg/l 7,0 6,6 7,7 7,1 6,9 Käsitelty mg/l 0,20 0,18 0,11 0,16 0,16 Liukoinen mg/l 0,036 0,035 0,031 0,034 Vesistöön mg/l 0,20 0,18 0,11 0,16 0,16 0,3 mg/l Tuleva Käsitelty 1,6 1,6 0,8 1,3 1,4 Vesistöön 1,6 1,6 0,8 1,3 1,4 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva mg/l Käsitelty mg/l Vesistöön mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Tavoite Kokonaisteho % % COD Cr Tuleva mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l Vesistöön mg/l Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva mg/l Käsitelty mg/l ,0 8,8 8,8 Vesistöön mg/l ,0 8,8 8,8 20 mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % kpl tilavuus m 3 pinta-ala m 2 Jakson päivien lukumäärä 90 Ilmastusaltaat vuorokaudet (kpl) Jälkiselkeytysaltaat määrä (m3) päivien vesimäärä (m3) (%) OSOITE Niemenkatu 73, LAHTI PUHELIN

23 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 1/2018 Alkupäivämäärä Kesk. Jakso klo 9:00 9:00 9:00 Loppupäivämäärä klo 9:00 9:00 9:00 PIX 105 g/m 3 8, PAX 100 XL g/m Polymeeri g/m 3 1,0 1,4 1,2 1,2 Lämpötila Tuleva C 6,0 8,7 7,4 Biologinen vaihe C 9,5 8,7 5,7 Lähtevä C 11,2 9,7 9,8 ph (25 C) Tuleva 7,2 7,4 7,2 Lähtevä 7,7 8 7,6 Alkaliteetti Tuleva mmol/l 5,2 5,3 5,5 Lähtevä vesi mmol/l 4,6 4,1 4,2 Sähkönjohtavuus Tuleva yhdyskunta ms/m Lähtevä vesi ms/m Nitraatti- ja nitriittitypen summa (NO2-N+NO3-N) Lähtevä vesi mg/l 2,2 2,7 2,1 Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml Alumiini (Al), liuk. Lähtevä vesi mg/l 0,076 0,062 0,045 Rauta (Fe), liuk. Lähtevä vesi mg/l 0,15 0,25 0,14 Ilmastuslietteen kiintoaine Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Ilmastus 4 mg/l Ilmastus 5 mg/l Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Ilmastus 4 ml/l Ilmastus 5 ml/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Ilmastus 4 ml/g Ilmastus 5 ml/g Happipitoisuus Tuleva mgo 2 /l 7,6 8,01 Lähtevä vesi mgo 2 /l 8,0 9,13 Ilmastus 1 mgo 2 /l 8,1 4,1 3,6 Ilmastus 2 mgo 2 /l 2,1 2,3 6,7 Ilmastus 3 mgo 2 /l 3,4 3,3 7,3 Ilmastus 4 mgo 2 /l 4,3 3,6 7,9 Ilmastus 5 mgo 2 /l 1,0 3,6 5,1 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Jälkiselkeytys 4 cm Jälkiselkeytys 5 cm Lähtevä cm Pintakuorma m/h 0,77 0,82 0,71 Palautusliete m³/d Palautussuhde % Ylijäämäliete m³/d Lieteikä d 0,3 0,3 1,7 Viipymä ilmastus (koko laitos) h 0,19 0,20 0,17 Lietetilavuuskuorma selk 1 m/h 0,71 0,78 0,68 Lietetilavuuskuorma selk 2 m/h 0,73 0,79 0,69 Lietetilavuuskuorma selk 3 m/h 0,72 0,78 0,51 Lietetilavuuskuorma selk 4 m/h 0,74 0,79 0,69 Lietetilavuuskuorma selk 5 m/h 0,74 0,79 0,68 Tilakuorma (koko laitos) kgbhk/m 3 1,2 1,2 0,8 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,18 0,19 0,10 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,16 0,16 0,09 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,14 0,17 0,08 Lietekuorma ilmastus 4 kgbhk/kgss/d 0,15 0,16 0,09 Lietekuorma ilmastus 5 kgbhk/kgss/d 0,14 0,15 0,12 OSOITE Niemenkatu 73, LAHTI PUHELIN

24 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2018 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 9:00 9:00 9:00 Loppupäivämäärä klo 9:30 9:00 9:00 Näyteajan tulovirtaama Kokonaisvirtaama m 3 /d m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva mg/l Käsitelty mg/l 61 6,1 7, Vesistöön mg/l 61 6,1 7, mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva mg/l 3,0 6,8 6,3 4,8 5,0 Käsitelty mg/l 3,1 0,096 0,096 1,6 1,6 Liukoinen mg/l 0,012 0,027 0,028 0,022 Vesistöön mg/l 3,1 0,096 0,10 1,6 1,6 0,3 mg/l Tuleva Käsitelty 55 0,8 0, Vesistöön 55 0,8 0, Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva mg/l Käsitelty mg/l Vesistöön mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % ,3 15 Tavoite Kokonaisteho % , % COD Cr Tuleva mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l Vesistöön mg/l Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva mg/l Käsitelty mg/l , Vesistöön mg/l , mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % kpl tilavuus m 3 pinta-ala m 2 Jakson päivien lukumäärä 91 Ilmastusaltaat vuorokaudet (kpl) Jälkiselkeytysaltaat määrä (m3) päivien vesimäärä (m3) (%) OSOITE Niemenkatu 73, LAHTI PUHELIN

25 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 2/2018 Alkupäivämäärä Kesk. Jakso klo 9:00 9:00 9:00 Loppupäivämäärä klo 9:30 9:00 9:00 PIX 105 g/m PAX 100 XL g/m Polymeeri g/m3 1,4 1,4 1,8 Lämpötila Tuleva C 7,6 11,0 12,9 Biologinen vaihe C 8,0 11,7 13,1 Lähtevä C 7,9 13,2 14,4 ph (25 C) Tuleva 7,1 7,2 7,3 Lähtevä 7,2 7,6 7,8 Alkaliteetti Tuleva mmol/l 2,4 5,0 4,5 Lähtevä vesi mmol/l 1,7 3,0 3,5 Sähkönjohtavuus Tuleva yhdyskunta ms/m Lähtevä vesi ms/m Nitraatti- ja nitriittitypen summa (NO2-N+NO3-N) Lähtevä vesi mg/l 0,15 0,15 1,5 Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml Alumiini (Al), liuk. Lähtevä vesi mg/l 0,012 0,063 0,083 Rauta (Fe), liuk. Lähtevä vesi mg/l 0,18 0,15 0,12 Ilmastuslietteen kiintoaine Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Ilmastus 4 mg/l Ilmastus 5 mg/l Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Ilmastus 4 ml/l Ilmastus 5 ml/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Ilmastus 4 ml/g Ilmastus 5 ml/g Happipitoisuus Tuleva mgo 2 /l 7,5 5,2 4,9 Lähtevä vesi mgo 2 /l 8,4 8,7 7,7 Ilmastus 1 mgo 2 /l 3,3 3,9 1,9 Ilmastus 2 mgo 2 /l 5,1 5,5 2,8 Ilmastus 3 mgo 2 /l 4,3 5,1 4,3 Ilmastus 4 mgo 2 /l 6,0 5,2 3,1 Ilmastus 5 mgo 2 /l 4,1 4,8 1,5 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Jälkiselkeytys 4 cm Jälkiselkeytys 5 cm Lähtevä cm Pintakuorma m/h 1,7 0,8 0,9 Palautusliete m³/d Palautussuhde % Ylijäämäliete m³/d Lieteikä d 0,3 0,3 0,3 Viipymä ilmastus (koko laitos) h 0,41 0,20 0,21 Lietetilavuuskuorma selk 1 m/h 0,074 0,8 0,77 Lietetilavuuskuorma selk 2 m/h 0,054 0,8 0,78 Lietetilavuuskuorma selk 3 m/h 0,055 0,8 0,73 Lietetilavuuskuorma selk 4 m/h 0,055 0,8 0,82 Lietetilavuuskuorma selk 5 m/h 0,040 0,79 0,81 Tilakuorma (koko laitos) kgbhk/m 3 1,2 1,1 1,2 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,26 0,20 0,25 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,32 0,23 0,23 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,34 0,16 0,16 Lietekuorma ilmastus 4 kgbhk/kgss/d 0,32 0,19 0,20 Lietekuorma ilmastus 5 kgbhk/kgss/d 0,45 0,26 0,22 OSOITE Niemenkatu 73, LAHTI PUHELIN

26 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2018 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 10:00 9:00 9:00 Loppupäivämäärä klo 10:00 9:00 9:00 Näyteajan tulovirtaama Kokonaisvirtaama m 3 /d m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva mg/l Käsitelty mg/l 4,1 6,0 5,2 5,1 5,1 Vesistöön mg/l 4,1 6,0 5,2 5,1 5,1 10 mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva mg/l 7,6 8,4 7,8 7,9 7,9 Käsitelty mg/l 0,11 0,14 0,098 0,12 0,12 Liukoinen mg/l 0,041 0,037 0,025 0,034 Vesistöön mg/l 0,11 0,14 0,098 0,12 0,12 0,3 mg/l Tuleva Käsitelty 0,82 1,1 0,83 0,90 0,90 Vesistöön 0,82 1,1 0,83 0,90 0,90 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva mg/l Käsitelty mg/l Vesistöön mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Tavoite Kokonaisteho % % COD Cr Tuleva mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l Vesistöön mg/l Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva mg/l Käsitelty mg/l 3,8 7,2 5,8 5,6 5,6 Vesistöön mg/l 3,8 7,2 5,8 5,6 5,6 20 mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % kpl tilavuus m 3 pinta-ala m 2 Jakson päivien lukumäärä 92 Ilmastusaltaat vuorokaudet (kpl) Jälkiselkeytysaltaat määrä (m3) päivien vesimäärä (m3) (%) OSOITE Niemenkatu 73, LAHTI PUHELIN

27 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 3/2018 Alkupäivämäärä Kesk. Jakso klo 10:00 9:00 9:00 Loppupäivämäärä klo 10:00 9:00 9:00 PIX 105 g/m PAX 100 XL g/m Polymeeri g/m 3 1,1 0,8 1,0 Lämpötila Tuleva C 13,5 15,0 15,7 Biologinen vaihe C 14,2 15,0 16,6 Lähtevä C 15,5 17,0 17,5 ph (25 C) Tuleva 7,3 7,4 7,2 Lähtevä 8,0 8,0 7,5 Alkaliteetti Tuleva mmol/l 4,9 5,5 5,1 Lähtevä vesi mmol/l 4,1 4,4 2,2 Sähkönjohtavuus Tuleva yhdyskunta ms/m Lähtevä vesi ms/m Nitraatti- ja nitriittitypen summa (NO2-N+NO3-N) Lähtevä vesi mg/l 2,1 2,9 2,9 Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml Alumiini (Al), liuk. Lähtevä vesi mg/l 0,097 0,13 0,048 Rauta (Fe), liuk. Lähtevä vesi mg/l 0,087 0,17 0,13 Ilmastuslietteen kiintoaine Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Ilmastus 4 mg/l Ilmastus 5 mg/l Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Ilmastus 4 ml/l Ilmastus 5 ml/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Ilmastus 4 ml/g Ilmastus 5 ml/g Happipitoisuus Tuleva mgo 2 /l 5,7 1,2 Lähtevä vesi mgo 2 /l 7,9 7,0 Ilmastus 1 mgo 2 /l 4,3 3,4 2,4 Ilmastus 2 mgo 2 /l 4,9 3,6 2,1 Ilmastus 3 mgo 2 /l 6,8 4,2 2,8 Ilmastus 4 mgo 2 /l 4,5 3,7 3,1 Ilmastus 5 mgo 2 /l 3,7 1,9 3,4 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Jälkiselkeytys 4 cm Jälkiselkeytys 5 cm Lähtevä cm Pintakuorma m/h 0,7 0,71 0,80 Palautusliete m³/d Palautussuhde % Ylijäämäliete m³/d Lieteikä d 0,3 0,3 0,3 Viipymä ilmastus (koko laitos) h 0,17 0,17 0,19 Lietetilavuuskuorma selk 1 m/h 0,7 0,66 0,75 Lietetilavuuskuorma selk 2 m/h 0,7 0,67 0,74 Lietetilavuuskuorma selk 3 m/h 0,7 0,68 0,67 Lietetilavuuskuorma selk 4 m/h 0,7 0,68 0,75 Lietetilavuuskuorma selk 5 m/h 0,7 0,24 0,74 Tilakuorma (koko laitos) kgbhk/m 3 1,1 1,2 1,1 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,14 0,17 0,17 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,13 0,16 0,17 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,14 0,12 0,15 Lietekuorma ilmastus 4 kgbhk/kgss/d 0,14 0,13 0,11 Lietekuorma ilmastus 5 kgbhk/kgss/d 0,17 0,14 0,17 OSOITE Niemenkatu 73, LAHTI PUHELIN

28 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2018 Alkupäivämäärä Kesk. Jakso Lupaehdot klo 10:00 9:00 9:00 Loppupäivämäärä klo 10:00 9:00 9:00 Näyteajan tulovirtaama Kokonaisvirtaama m 3 /d m 3 /d Käsitelty virtaama m 3 /d BOD 7(ATU) Tuleva mg/l Käsitelty mg/l 6,8 5,8 7,6 6,7 6,7 Vesistöön mg/l 6,8 5,8 7,6 6,7 6,7 10 mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Kokonaisfosfori Tuleva mg/l 8,0 7,6 8,1 7,9 7,9 Käsitelty mg/l 0,13 0,078 0,092 0,10 0,10 Liukoinen mg/l 0,020 0,023 0,037 0,027 Vesistöön mg/l 0,13 0,078 0,092 0,10 0,10 0,3 mg/l Tuleva Käsitelty 1,1 0,68 0,83 0,87 0,87 Vesistöön 1,1 0,68 0,83 0,87 0,87 Käsittelyteho % Kokonaisteho % % Kokonaistyppi Tuleva mg/l Käsitelty mg/l Vesistöön mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Tavoite Kokonaisteho % % COD Cr Tuleva mg/l Käsitelty mg/l Vesistöön mg/l mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % Ammoniumtyppi Käsitelty mg/l Vesistöön mg/l Käsitelty Vesistöön Nitrifikaatioaste % Kiintoaine Tuleva mg/l Käsitelty mg/l 5,9 6,0 2,8 4,9 4,9 Vesistöön mg/l 5,9 6,0 2,8 4,9 4,9 20 mg/l Tuleva Käsitelty Vesistöön Käsittelyteho % Kokonaisteho % % kpl tilavuus m 3 pinta-ala m 2 Jakson päivien lukumäärä 92 Ilmastusaltaat vuorokaudet (kpl) Jälkiselkeytysaltaat määrä (m3) päivien vesimäärä (m3) (%) OSOITE Niemenkatu 73, LAHTI PUHELIN

29 JÄTEVESITARKKAILUN TULOSTEN YHDISTELMÄTAULUKKO Puhdistamo: Alhedan jätevedenpuhdistamo Työnumero: Laskentajakso: 4/2018 Alkupäivämäärä Kesk. Jakso klo 10:00 9:00 9:00 Loppupäivämäärä klo 10:00 9:00 9:00 PIX 105 g/m PAX 100 XL g/m Polymeeri g/m 3 1,9 1,0 Lämpötila Tuleva C 12,0 10,4 9,1 Biologinen vaihe C 11,4 10,0 Lähtevä C 12,4 11,9 10,2 ph (25 C) Tuleva 7,1 7,2 7,1 Lähtevä 7,5 7,4 7,7 Alkaliteetti Tuleva mmol/l 5,9 5,3 5,1 Lähtevä vesi mmol/l 2,7 3,6 3,8 Sähkönjohtavuus Tuleva yhdyskunta ms/m Lähtevä vesi ms/m Nitraatti- ja nitriittitypen summa (NO2-N+NO3-N) Lähtevä vesi mg/l 2,4 2,5 1,8 Bakteerit Enterokokit, lähtevä pmy/100 ml Escherichia coli, lähtevä mpn/100 ml Alumiini (Al), liuk. Lähtevä vesi mg/l 0,029 0,022 0,027 Rauta (Fe), liuk. Lähtevä vesi mg/l 0,13 0,22 0,23 Ilmastuslietteen kiintoaine Ilmastus 1 mg/l Ilmastus 2 mg/l Ilmastus 3 mg/l Ilmastus 4 mg/l Ilmastus 5 mg/l Laskeuma (½ h) Ilmastus 1 ml/l Ilmastus 2 ml/l Ilmastus 3 ml/l Ilmastus 4 ml/l Ilmastus 5 ml/l Lieteindeksi (SVI) Ilmastus 1 ml/g Ilmastus 2 ml/g Ilmastus 3 ml/g Ilmastus 4 ml/g Ilmastus 5 ml/g Happipitoisuus Tuleva mgo 2 /l 1,5 5,4 3,3 Lähtevä vesi mgo 2 /l 7,9 8,8 7,3 Ilmastus 1 mgo 2 /l 3,0 2,0 Ilmastus 2 mgo 2 /l 3,7 2,3 Ilmastus 3 mgo 2 /l 4,2 2,3 Ilmastus 4 mgo 2 /l 2,5 2,0 Ilmastus 5 mgo 2 /l 3,0 2,1 Näkösyvyys Jälkiselkeytys 1 cm Jälkiselkeytys 2 cm Jälkiselkeytys 3 cm Jälkiselkeytys 4 cm 0 75 Jälkiselkeytys 5 cm 0 75 Lähtevä cm Pintakuorma m/h 0,81 0,8 0,9 Palautusliete m³/d ,00 Palautussuhde % Ylijäämäliete m³/d Lieteikä d 2 2 Viipymä ilmastus (koko laitos) h 0,19 0,20 0,21 Lietetilavuuskuorma selk 1 m/h 0,76 0,80 0,85 Lietetilavuuskuorma selk 2 m/h 0,77 0,81 0,84 Lietetilavuuskuorma selk 3 m/h 0,78 0,81 0,83 Lietetilavuuskuorma selk 4 m/h 0,77 0,80 0,84 Lietetilavuuskuorma selk 5 m/h 0,77 0,79 0,84 Tilakuorma (koko laitos) kgbhk/m 3 1,2 1,2 1,4 Lietekuorma ilmastus 1 kgbhk/kgss/d 0,14 0,13 0,14 Lietekuorma ilmastus 2 kgbhk/kgss/d 0,19 0,13 0,18 Lietekuorma ilmastus 3 kgbhk/kgss/d 0,10 0,11 0,22 Lietekuorma ilmastus 4 kgbhk/kgss/d 0,17 0,14 0,20 Lietekuorma ilmastus 5 kgbhk/kgss/d 0,19 0,16 0,19 OSOITE Niemenkatu 73, LAHTI PUHELIN

30 LIIKELAITOS PIETARSAAREN VESI Alhedan jätevedenpuhdistamo / Siirtolinjojen tarkkailutulokset vuonna 2018 Liite 4 Analyysitulokset/ pitoisuudet tulos alle määritysrajan-tulos puolitettu Kiintoaine (mg/l) BOD7 (mgo2/l) CODcr (mgo2/l) Kok P (mg/l) Kok N (mg/l) Öljyt + Rasvat (mg/l) ph Sähkönjoht. (ms/m) Redox mv 2018 P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by Jan ,4 9,4 10,0 11, ,6 7,0 7,6 7, Febr ,4 6,2 12,0 11, ,5 6,9 7,4 7, Mars ,1 14,0 11, ,5 6,7 7,3 7, April ,5 5,9 3,8 3, ,5 6,4 7,2 7, Maj ,8 8,1 12,0 10, ,4 6,9 7,5 7, Juni ,5 7,9 12,0 9, ,5 5,9 7,3 7, Juli ,0 12,0 19,0 10, ,6 6,7 7,7 7, Aug ,0 11,0 13,0 12, ,5 7,3 7,4 7, Sept ,5 7,7 11,0 9, ,2 7,1 7,3 7, Okt ,4 9,5 10,0 11, ,2 6,1 7,2 7, Nov ,2 7,7 12,0 12, ,3 7,0 7,3 7, Dec ,0 10,0 13,0 12, ,2 7,1 7,1 7, ka ,6 8,6 11,8 10,2 64,2 57,9 87,8 76,7 44,1 68,0 69,4 43,0 7,4 6,8 7,4 7,3 87,0 84,2 98,8 101, Kuormat Virtaama (m 3 /kk) Kiintoaine (kg/kk) BOD7 (kgo2/kk) CODcr (mgo2/l) Kok P (kg/kk) Kok N (kg/kk) Rasvat (kg/kk) 2018 P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by P:öre 1 P:öre 2 Luoto N:by Jan Febr Mars April Maj Juni Juli Aug Sept Okt Nov Dec ka Siirtoviemäreiden osuudet puhdistamon tulokuormasta (%). Virtaama Kiintoaine BOD 7ATU COD Cr Kok P Kok N Luoto 5 % 7 % 7 % 8 % 8 % 8 % Pedersöre 1 5 % 3 % 5 % 4 % 6 % 6 % Pedersöre 2 6 % 4 % 6 % 5 % 6 % 5 % Uusikaarlepyy 10 % 10 % 12 % 12 % 15 % 14 % Pietarsaari 71 % 76 % 70 % 71 % 65 % 68 %

31 Liite 5.1 LIIKELAITOS PIETARSAAREN VESI Alhedan jätevedenpuhdistamo / Teollisuuden tarkkailutulokset 2018 KWH Mirka Oy Ab (koko vuoden virtaamatieto: Nykarleby Krafverk Ab/ B. Ingman) Q Kiintoaine Sähkönj. Alkalit. ph Kok-N Kok-P BOD7ATU CODCr Zn Fenoli Öljyt + Näyte Rasvat Raja-arvo (Prs Vesi) m3/d mg/l ms/m mmol/l mg/l mg/l mg/l mg/l µg/l mg/l mg/l mg/l ,0-11, , ,1 7, , , , , ,0 8, , , ,8 7,6 74 4, ,2 17 1, ,8 7,5 78 3, ,8 14 4, ,4 7,5 35 3, ,28 <10 0, ,8 7, ,1 80 0, ,0 7, , ,75 9,8 42 1, ,8 7, , , , ,3 7, , , ,1 7, , , , ,5 7, , ,35 7,5 27 6,9 Formaldehydi Jepuan Peruna Oy (koko vuoden virtaamatieto: Pöyry Finland Oy) Q Kiintoaine Sähkönj. ph Kok-N Kok-P BOD7ATU CODCr Rasvat Näyte m3/d mg/l ms/m mg/l mg/l mg/l mg/l mg/l Raja-arvo (Prs Vesi) ,0-11, ,5 86 8, < , < , < , < ,0 75 7, < , < ,5 7,4 14 2, < , < , < ,1 45 5, < , < , <10 Fastighets Ab Bole Kiintoaine Näyte Sähkönj. Alkalit. ph Kok-N Kok-P BOD7ATU CODCr Öljyt + Rasvat mg/l ms/m mmol/l mg/l mg/l mg/l mg/l mg/l Raja-arvo (Prs Vesi) ,0-11, ,8 77 1, ,38 3,8 59 <10

32 LIIKELAITOS PIETARSAAREN VESI Alhedan jätevedenpuhdistamo / Teollisuuden tarkkailutulokset 2018 Feora Ab Oy Näyte Raja-arvo (Prs Vesi) Q Kiintoaine Sähkönj. Alkalit. ph Kok-N Kok-P BOD7ATU CODCr Öljyt + Rasvat m3/d mg/l ms/m mmol/l mg/l mg/l mg/l mg/l mg/l ,0-11, , , < , , < , , , < , , < , , < , , < , ,8 7, ,5 6, < ,6 6, < , , , MUSH Oy Ltd Näyte Raja-arvo (Prs Vesi) Q Kiintoaine Sähkönj. Alkalit. ph Kok-N Kok-P BOD7ATU CODCr Öljyt + Rasvat m3/d mg/l ms/m mmol/l mg/l mg/l mg/l mg/l mg/l ,0-11, ,9 6, , ,6 7,1 51 9, ,2 6, ,5 7, , , ,3 6, , ,2 7, ,0 6, ,7 6, ,4 6, ,3 6, , ,5 6, ,8 6, Snellmanin Lihanjalostus Oy (koko vuoden virtaamatieto: Pietarsaaren Vesi/ L. Nyberg) Q Kiintoaine Sähkönj. Alkalit. ph Kok-N Kok-P BOD7ATU CODCr Öljyt + Näyte Rasvat m3/d mg/l ms/m mmol/l mg/l mg/l mg/l mg/l mg/l Raja-arvo (Prs Vesi) ,0-11, ,5 6,4 62 0, < ,0 6,6 57 0, < ,4 6,5 52 0, < ,4 6,6 77 0, < ,5 6,6 83 0, < ,4 6,7 48 0, < ,2 6,4 52 0, < ,8 6,8 66 2, < ,0 6,5 26 0, < ,4 6,7 45 0, < ,7 6,6 58 0, < ,

33 LIIKELAITOS PIETARSAAREN VESI Alhedan jätevedenpuhdistamo / Teollisuuden tarkkailutulokset 2018 Prevex Oy Ab Kiintoaine Sähkönj. Alkalit. ph Kok-N Kok-P BOD7ATU CODCr Öljyt + Näyte Rasvat mg/l ms/m mmol/l mg/l mg/l mg/l mg/l mg/l Raja-arvo (Prs Vesi) ,0-11, ,0 8, , ,5 7,2 62 9, ,8 8, ,5 7,2 82 9, , Ekorosk Oy Ab (koko vuoden virtaamatieto: Pietarsaaren Vesi/ L. Nyberg) Sähkönj. Kiintoaine ph Kok-N Kok-P BOD7ATU CODCr Ca Cd Cr Cu Hg K Mg Mn Ni Pb Zn Näyte ms/m mg/l mg/l mg/l mg/l mg/l mg/l µg/l µg/l µg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l Raja-arvo (Prs Vesi) 200 6,0-11, ,7 47 3, ,9 16 0, ,4 36 0, , * ,9 99 4, ,2 0,075 12,2 27 0, , ,4 3,8 280 * Vettä liian vähän edustavan näytteen saamiseksi Pietarsaaren suljettu kp (koko vuoden virtaamatieto: kaatopaikan vuosiyhteenveto 2016, Pohjanmaan vesi ja ympäristö ry) Q Sähkönj. Kiintoaine Alkalit. ph Kok-N NH4-N Kok-P BOD7ATU CODCr Enterok. Fe SO4 Cl Al Ca Mg Cd Cu Cr Hg As Ba Näyte m3/d ms/m mg/l mmol/l mg/l mg/l mg/l mg/l mg/l (pmy/100ml) mg/l mg/l mg/l µg/l mg/l mg/l µg/l µg/l µg/l µg/l µg/l µg/l Raja-arvo (Prs Vesi) ,0-11, ,4 7,0 37 0,24 <3, <0,20 5,1 3,5 <0, ,4 4,4 7, ,053 <3, , <0,20 8,3 6,0 <0,10 <1, ,4 3,7 7, ,12 <3, , < <0,20 5,4 4 <0,10 1, , ,051 <3, , < <0,20 5,1 <3,0 <0,10 <0, Pietarsaaren suljettu kp Mo Se V Sn Mn K Ni Pb Zn AOX Öljyt + rasvat Näyte µg/l µg/l µg/l µg/l µg/l mg/l µg/l µg/l µg/l mg/l mg/l Raja-arvo (Prs Vesi) ,3 <1,0 6,6 < ,3 1,0 <1, ,1 <1,0 13 0,11 < ,6 1,5 <1, ,3 <1,0 9 0,3 < ,9 <1,0 <1, ,4 <1,0 5,1 0,32 <10

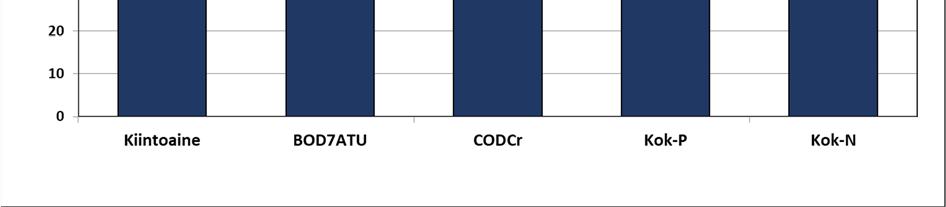

34 KWH Mirka Oy Ab:n vuosikuormitus sekä sen osuus Alhedan jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2018 Vesimäärä BOD 7 ATU COD Cr kok P kok N Kiintoaine Alheda Mirka Osuus Alheda Mirka Osuus Alheda Mirka Osuus Alheda Mirka Osuus Alheda Mirka Osuus Alheda Mirka Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,44 767,6 8,5 1, ,5 21,0 1,23 22,3 0,077 0,35 180,3 1,7 0,97 900,1 2,7 0,30 Snellmanin Lihanjalostus Oy:n vuosikuormitus sekä sen osuus Alhedan jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2018 Vesimäärä BOD 7 ATU COD Cr kok P kok N Kiintoaine Alheda Snellman Osuus Alheda Snellman Osuus Alheda Snellman Osuus Alheda Snellman Osuus Alheda Snellman Osuus Alheda Snellman Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,4 767,6 201,7 26, ,5 496,2 29,1 22,3 1,824 8,2 180,3 41,2 22,8 900,1 64,3 7,1 Ekorosk Oy Ab:n vuosikuormitus sekä sen osuus Alhedan jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2018 Vesimäärä BOD 7 ATU COD Cr kok P kok N Kiintoaine Alheda Ekorosk Osuus Alheda Ekorosk Osuus Alheda Ekorosk Osuus Alheda Ekorosk Osuus Alheda Ekorosk Osuus Alheda Ekorosk Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,03 767,6 0,29 0, ,5 0,54 0,03 22,3 0,004 0,02 180,3 0,07 0,04 900,1 0,17 0,02 Jepuan Peruna Oy:n vuosikuormitus sekä sen osuus Alhedan jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2018 Vesimäärä BOD 7 ATU COD Cr kok P kok N Kiintoaine Alheda Jepuan P Osuus Alheda Jepuan P Osuus Alheda Jepuan P Osuus Alheda Jepuan P Osuus Alheda Jepuan P Osuus Alheda Jepuan P Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,4 767,6 2,9 0, ,5 11,5 0,7 22,3 0,15 0,7 180,3 1,0 0,6 900,1 8,8 1,0 Pietarsaaren suljetun kaatopaikan vuosikuormitus sekä sen osuus Alhedan jätevedenpuhdistamolle tulevasta vuosikuormituksesta vuonna 2018 Vesimäärä BOD 7 ATU COD Cr kok P kok N Kiintoaine Alheda Kaatopaikka Osuus Alheda Kaatopaikka Osuus Alheda Kaatopaikka Osuus Alheda Kaatopaikka Osuus Alheda Kaatopaikka Osuus Alheda Kaatopaikka Osuus m 3 /a m 3 /a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % t/a t/a % ,08 769,8 0,004 0, ,8 0,22 0,01 21,9 0,0003 0,00 209,1 0,070 0,03 835,5 0,022 0,003

35 Liite 6.1 Eurofins Pvm: /2 Tutkimustodistus Projekti: /36 Pietarsaaren Vesi PL Pietarsaari Tutkimuksen nimi: Alheda jvp, puhdistamoliete 2018,toukokuu Näytteenottopvm: Näytteenottopiste: Alh liete Näyte saapui: Näytteenottaja: Jani Blomqvist Analysointi aloitettu: Tutkimustulokset Määritys 18SS01317 Yksikkö Menetelmä Kuiva-aine 15 m-% EF4016¹ L Hehkutusjäännös 550 C 37 % ka EF4016 L ph lietteestä 6,8 EF2036 L Typpi, kokonais mg/kg ka EF2021 L Esikäsittely, mikroaaltohajotus, kuningasvesi ok EF3007¹ L Metallit 2 ok EF3000 L Alumiini (Al) mg/kg ka EF3000 L Arseeni (As) 7,8 mg/kg ka EF3000¹ L Elohopea (Hg) 0,27 mg/kg ka EF3000¹ L Fosfori (P) mg/kg ka EF3000 L Kadmium (Cd) 0,49 mg/kg ka EF3000¹ L Kalium (K) 2000 mg/kg ka EF3000 L Kalsium (Ca) 9600 mg/kg ka EF3000 L Koboltti (Co) 11 mg/kg ka EF3000¹ L Kromi (Cr) 47 mg/kg ka EF3000¹ L Kupari (Cu) 200 mg/kg ka EF3000¹ L Lyijy (Pb) 7,7 mg/kg ka EF3000¹ L Magnesium (Mg) 1700 mg/kg ka EF3000 L Mangaani (Mn) 460 mg/kg ka EF3000¹ L Nikkeli (Ni) 41 mg/kg ka EF3000¹ L Rauta (Fe) mg/kg ka EF3000¹ L Sinkki (Zn) 600 mg/kg ka EF3000¹ L Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

36 Eurofins Pvm: /2 Tutkimustodistus Projekti: /36 ¹ FINAS -akkreditoitu menetelmä. Mittausepävarmuus ilmoitetaan tarvittaessa. Akkreditointi ei koske lausuntoa. Eurofins Environment Testing Finland Oy Paula Jäntti FM, limnologi, Laboratoriot Jakelu L Analysoitu Lahdessa andreas.svarvar@jakobstad.fi;glenn.lahtinen@jakobstad.fi;alhedareningsverk@jakobstad.fi;leif.nybe rg@jakobstad.fi; ville.sydanmetsa@kokkola.fi;tulokset.etela-pohjanmaa@ely-keskus.fi,ymparisto@pietarsaari.fi; pohjanmaa@vesiensuojelu.fi Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla.testaustulokset koskevat vain tutkittua näytettä Eurofins Environment Testing Finland Oy Niemenkatu 73, Lahti Kilterinkuja 2, Vantaa Y-tunnus Kotipaikka Lahti

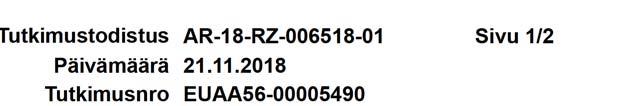

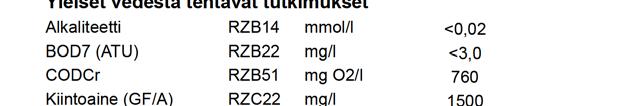

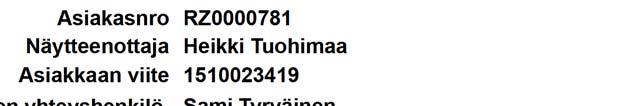

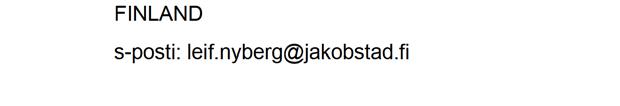

37 Liite 6.2 Í%SC{ÂÂÂz`4Î Alhedan jätevedenpuhdistamon kuormitustarkkailut Analyysitulokset PL PIETARSAARI FINLAND s-posti: Tutkimustodistus AR-18-RZ Päivämäärä Tutkimusnro EUAA Asiakasnro RZ Näytteenottaja Heikki Tuohimaa Asiakkaan viite Tutkimuksen yhteyshenkilö Sami Tyrväinen Sivu 1/3 Alhedan jvp kuormitustarkkailu, lokakuu, liete Näytenumero Näytteen nimi Näytteen kuvaus Näytteenottoaika Liete Liete :00 Yleiset vedestä tehtävät tutkimukset ph RZC52 8,1 Kuiva-aine Kuiva-ainepitoisuus RZDRY % 18 Alkuaineet, kiinteä matriisi, pitoisuus kuiva-ainetta kohti, ICP-MS Mikroaaltohajotus RZE18 Tehty Alumiini (Al) RZ0Y2 mg/kg ka Arseeni, mg/kg ka RZ0VE mg/kg ka 2,8 Elohopea (Hg) RZ0VL mg/kg ka 0,20 Fosfori (P) RZ0VY mg/kg ka Kadmium (Cd) RZ0VM mg/kg ka 0,40 Kalium (K) RZ0VZ mg/kg ka 2000 Kalsium (Ca) RZ0W0 mg/kg ka 7200 Koboltti (Co) RZ0VN mg/kg ka 8,7 Kromi (Cr) RZ0VG mg/kg ka 27 Kupari (Cu) RZ0W1 mg/kg ka 160 Lyijy (Pb) RZ0VH mg/kg ka 7,9 Magnesium (Mg) RZ0W2 mg/kg ka 1500 Mangaani (Mn) RZ0W3 mg/kg ka 330 Nikkeli (Ni) RZ0VI mg/kg ka 23 Rauta (Fe) RZ0VT mg/kg ka Sinkki (Zn) RZ0W6 mg/kg ka 470 Hehkutus Hehkutusjäännös (550 C) RZ00X % ka 30 Kiinteistä näytteistä tehtävät tutkimukset Kokonaistyppi (Kjeldahl) RZC14 mg/kg ka Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

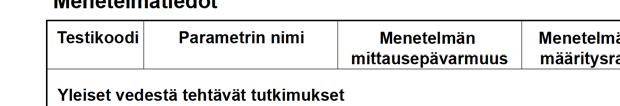

38 Í%SC{ÂÂÂz`4Î Menetelmätiedot Tutkimustodistus Päivämäärä AR-18-RZ Sivu 2/3 Testikoodi Parametrin nimi Menetelmän mittausepävarmuus Menetelmän määritysraja Akkreditoitu Menetelmä Laboratorio Yleiset vedestä tehtävät tutkimukset RZC52 ph ± 0,2 yks./3% Ei Sis. men. EF2036, Potentiometri RZ Kuiva-aine RZDRY Kuiva-ainepitoisuus 1,5%(>30%) 5%(<30%) 3 Kyllä SFS 3008, SFS-ISO 11465, SFS-EN RZ T039 Alkuaineet, kiinteä matriisi, pitoisuus kuiva-ainetta kohti, ICP-MS RZE18 Mikroaaltohajotus Ei SFS-EN RZ RZ0Y2 Alumiini (Al) 25% 10 Ei SFS-EN RZ RZ0VE Arseeni, mg/kg ka 25% 1 Kyllä SFS-EN RZ T039 RZ0VL Elohopea (Hg) 25% 0.1 Kyllä SFS-EN RZ T039 RZ0VY Fosfori (P) 20% 20 Ei SFS-EN RZ RZ0VM Kadmium (Cd) 25% 0.2 Kyllä SFS-EN RZ T039 RZ0VZ Kalium (K) 25% 100 Ei SFS-EN RZ RZ0W0 Kalsium (Ca) 25% 100 Ei SFS-EN RZ RZ0VN Koboltti (Co) 20% 1 Kyllä SFS-EN RZ T039 RZ0VG Kromi (Cr) 25% 1 Kyllä SFS-EN RZ T039 RZ0W1 Kupari (Cu) 25% 5 Kyllä SFS-EN RZ T039 RZ0VH Lyijy (Pb) 25% 1 Kyllä SFS-EN RZ T039 RZ0W2 Magnesium (Mg) 25% 100 Ei SFS-EN RZ RZ0W3 Mangaani (Mn) 25% 5 Kyllä SFS-EN RZ T039 RZ0VI Nikkeli (Ni) 25% 2 Kyllä SFS-EN RZ T039 RZ0VT Rauta (Fe) 30% 10 Kyllä SFS-EN RZ T039 RZ0W6 Sinkki (Zn) 25% 5 Kyllä SFS-EN RZ T039 Hehkutus RZ00X Hehkutusjäännös (550 C) Ei SFS 3008:1990 RZ Kiinteistä näytteistä tehtävät tutkimukset RZC14 Kokonaistyppi (Kjeldahl) Kyllä Sis. men. EF2021, Kjeldahl (titraus) RZ T039 Laboratorio RZ Eurofins Environment Testing Finland (Lahti) (Ei akkreditoitu) RZ T039 Eurofins Environment Testing Finland (Lahti) FINAS akkr. num. SFS-EN ISO/IEC 17025:2005 FINAS T039 Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

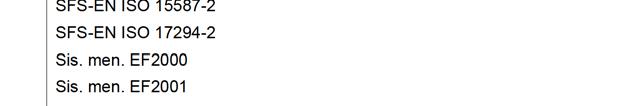

39 Í%SC{ÂÂÂz`4Î Menetelmäkuvaukset SFS 3008, SFS-ISO 11465, SFS-EN SFS 3008:1990 SFS-EN SFS-EN Sis. men. EF2021 Sis. men. EF2036 Tutkimustodistus Päivämäärä AR-18-RZ Sivu 3/3 Jakelu : alhedareningsverk@jakobstad.fi, tulokset.etela-pohjanmaa@ely-keskus.fi, ymparisto@pietarsaari.fi, andreas.svarvar@jakobstad.fi, glenn.lahtinen@jakobstad.fi, leif.nyberg@jakobstad.fi, pohjanmaa@vesiensuojelu.fi, ville.sydanmetsa@kokkola.fi ALLEKIRJOITUS Sami Tyrväinen Chemist SamiTyrvainen@eurofins.fi Tutkimustodistus on sähköisesti hyväksytty. Huomautukset Tutkimustodistuksen osittainen julkaiseminen on sallittu vain laboratorion kirjallisella luvalla. Testaustulokset koskevat vain tutkittua näytettä. Mahdollinen lausunto ei kuulu akkreditoinnin piiriin. Eurofins Environment Testing Finland Oy Niemenkatu Lahti FINLAND ask@eurofins.fi Y-tunnus:

40 Liite 7.1

41 Liite 7.2
