Liiketunnistinanturi vakio 1,10 m, Liiketunnistinanturi vakio 2,20 m. Sähkölaitteet saa asentaa vain valtuutettu sähköasentaja.

Transkriptio

1 Liiketunnistinanturi vakio 1,10 m Tuotenro Liiketunnistinanturi vakio 2,20 m Tuotenro Käyttöohje 1 Turvallisuusohjeet Sähkölaitteet saa asentaa vain valtuutettu sähköasentaja. Vaikeat loukkaantumiset, tulipalo tai aineelliset vahingot ovat mahdollisia. Tutustu huolellisesti ohjeisiin ja huomioi ne. Sähköiskun vaara. Kytke vapaaksi ennenkuin aloitat työt laitteella tai kuorman parissa. Huomio kaikki suojajohtokytkimet, jotka voivat aiheuttaa vaarallisia jännitteitä laitteeseen tai kuormaan. Sähköiskun vaara. Kojetta ei voi kytkeä irti valaistusvirtapiiristä. Vaikka koje on kytketty pois päältä, kuormaa ei ole galvaanisesti erotettu jakeluverkosta. Älä paina ikkunasensoria. Laite voi vahingoittua! Laite ei ole tarkoitettu käytettäväksi murronilmoitustekniikassa tai hälytystekniikassa. Tämä ohje on osa tuotetta ja se on tarkoitettu loppukäyttäjälle. 2 Määräysten mukainen käyttö Automaattinen valaistuksen kytkentä, riippuvainen lämpöliikkeistä ja valaistusolosuhteista Käyttö uppoasennettavalla kytkentälevyllä kytkemiseen tai himmennykseen tai 3- johtiminen alaliittymä ista uppoasennettavan kytkentälevyn kiinnitykseen seinälle. Tuoteominaisuudet Tunnistusalueen laajennus yhdistettynä 3-johtimisen alaliittymän Käyttö 2-johtimisen tai 3-johtimisen johdon alaliittymällä. kääntönupin alaliittymällä tai painikkeella Säädettävä kirkkaustaso Säädettävä herkkyys Kiinteä jälkitoiminta-aika Kytkeminen viimeksi säädetyllä kirkkaudella tai tallennetulla kytkentäkirkkaudella, valonsäätimellä Kytkentäkirkkaus alaliittymän kautta jatkuvasti tallennettavissa olevana, valonsäätimellä Valo alaliittymän kautta himmennettävissä, valonsäätimellä Liiketunnistinlaite 1,10 m Himmennin tunnistusalueen rajaamiseksi Automaattikäyttö Laite rekisteröi ihmisten, eläinten tai esineiden lämpöliikkeet. Valo kytkeytyy päälle, kun tunnistusalueelle tullaan ja säädetyn valonkirkkauden taso alittuu. Sulkeutumisaika alkaa uudelleen jokaisesta rekisteröidystä liikkeestä. Valo kytkeytyy pois päältä, kun: tunnistusalueella ei rekisteröidy enää liikettä ja jälkitoiminta-aika on kulunut loppuun tai ympäristön valo on tarpeeksi kirkas ja jälkitoiminta-aika on kulunut loppuun. Jotta jäähtyvän valaistusvälineen uudelleen päällekytkeytyminen vältettäisiin, poiskytkeytymisen jälkeen liikesignaaleja ei mitata lyhyen lukitusajan aikana. Jotta aika olisi mahdollisimman lyhytkestoinen, liiketunnistin sopii ympäristön olosuhteisiin / 10

2 Toiminta sähkökatkon jälkeen Sähkövirran palaamisen jälkeen laite tekee max. 60 sekuntia kestävän itsetestauksen. Itsetestauksen päättymisen jälkeen laite on käyttövalmis. Laitteen itsetestauksen aikana: Kuorma on kytketty päälle. Liikkeet eivät rekisteröidy 3 Käyttö Edellytys: Se on 2- tai 3-johtiminen alaliittymä seinäpainikkeella tai painikkeella liitettynä. Useampia alaliittymiä voidaan yhdistää keskenään. Käyttö kääntönupin alaliittymällä on kuvattu kääntönupin alaliittymän ohjeessa. Kytke valo jälkitoiminta-ajan kestolle Paina seinäpainiketta tai painiketta alle 0,4 sekuntia. Valo kytkeytyy päälle kirkkaudesta ja liikkeestä riippumatta. Liikkeitä mitataan kirkkauden mukaan ja ne pidentävät jälkitoiminta-aikaa. Jos seinäpainiketta tai painiketta painetaan uudelleen kytketyssä tilassa, jälkitoiminta-aika alkaa uudelleen. Himmennyksen kytkentälevyn kanssa yhdistettynä kytkeytyy uudelleen kytkentäkirkkauteen. Himmennä valaistus Vain yhdistettynä pääliittymän kanssa himmennyksen kytkentälevyllä. Paina seinäpainiketta ylös tai alas tai painiketta yli 0,4 sekuntia. Valo joko vaalenee tai tummenee kumpaankin loppuarvoonsa. Painike: Jokaisen uuden pitkän painamisen jälkeen vaihtuu himmennyssuunta. Tallenna uudelleenkytkennän himmennystaso Vain yhdistettynä pääliittymän kanssa himmennyksen kytkentälevyllä. Toimitustilassa kytkentäkirkkaus on asetettu enimmäiskirkkauteen. Aseta valo haluamallesi kirkkaudelle. Paina seinäpainiketta koko pinnaltaan yli 4 sekuntia. Kytkentäkirkkaus on tallennettu. Vahvistukseksi valo kytkeytyy lyhyesti pois päältä ja takaisin päälle. Asennuspainikkeella ei voi tallentaa kytkentäkirkkautta. Kytkentäkirkkauden poisto Vain yhdistettynä pääliittymän kanssa himmennyksen kytkentälevyllä. Paina seinäpainiketta lyhyesti: Valo syttyy päälle tallennetulla kytkentäkirkkaudella. Paina seinäpainiketta koko pinnaltaan yli 4 sekuntia. Kytkentäkirkkaus on poistettu. Himmennyksen kytkentälevy kytkee päällekytkennän yhteydessä viimeksi säädetyn kirkkauden. Vahvistukseksi valo kytkeytyy lyhyesti pois päältä ja takaisin päälle. Yhdellä painikkeella ei voi poistaa kytkentäkirkkautta. 4 Tietoja valtuutetuille sähköasentajille VAARA! Sähköisku voi aiheuttaa hengenvaaran. Erota laite verkkovirrasta. Peitä jännitettä johtavat osat / 10

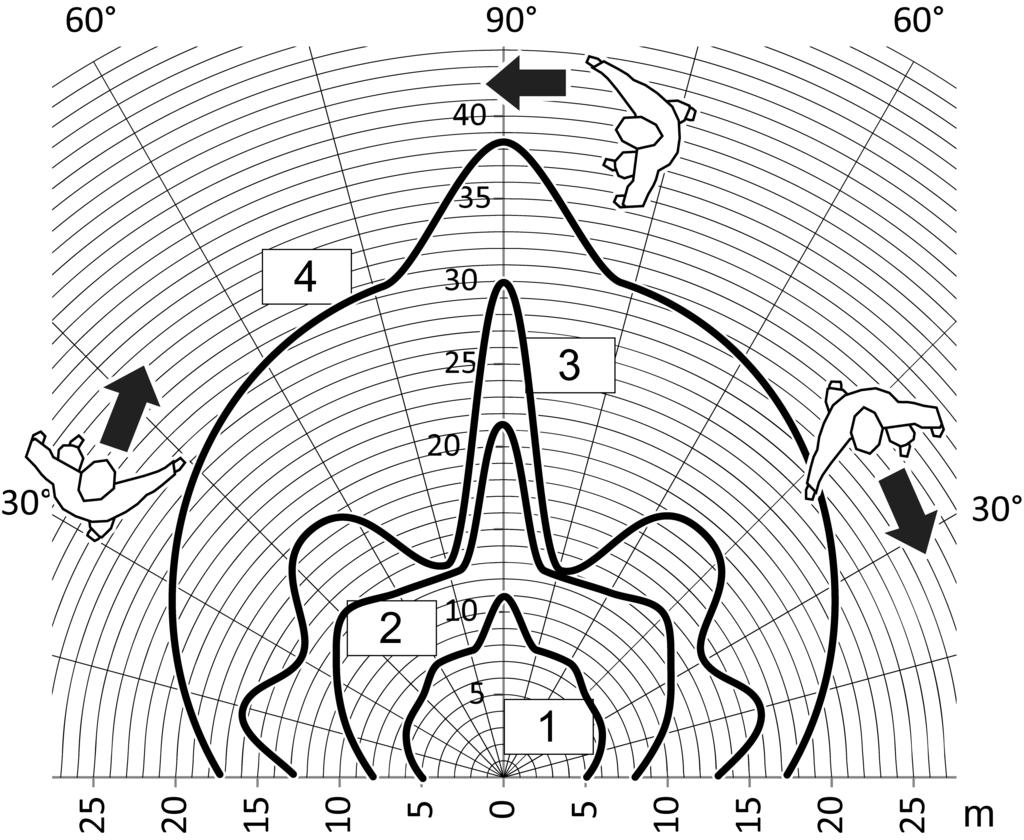

3 4.1 Asennus ja sähkökytkentä Liiketunnistus Seuraavat tekijät vaikuttavat lämmönlähteiden tunnistamiseen ja sitä kautta tunnistuskentän kokoon: tunnistuskentän geometria, asennuskorkeus ja säädetty herkkyys (Kuva 1) saakka (Kuva 8). Liikesuunta: Liiketunnistimen tangentiaalisessa ohikulussa syntyy lämpösignaali, jota voidaan hyvin arvioida. Säteittäin liikuttaessa tunnistinta kohti, lämpösignaali on pienempi, siis vaikeampi arvioida ja siten toimintasäde on heikompi. Seuraavat tiedot tunnistuskentän koosta ovat viitteellisiä ohjearvoja. Poikkeuksia voi muodostua riippuen asennusympäristöstä ja lämpöliikkeiden voimakkuudesta. Tunnistuskenttä ja toimintasäde liiketunnistinlaite 1,10 m Kuva 1: Tunnistuskenttä ja muotin aukeavuus liiketunnistinlaite 1,10 m Kuva 2: Toimintasäde tangentiaalisessa liikesuunnassa liiketunnistinlaite 1,10 m / 10

4 Kuva 3: Toimintasäde säteittäisessä liikesuunnassa liiketunnistinlaite 1,10 m Tunnistuskenttä ja toimintasäde liiketunnistinlaite 2,20 m Kuva 4: Tunnistuskenttä ja muotin aukeavuus liiketunnistinlaite 2,20 m Kuva 5: Liiketunnistinlaitteen toimintasäde tangentiaalisessa liikesuunnassa liiketunnistinlaite 2,20 m, asennuskorkeus 2,20 m / 10

5 Kuva 6: Toimintasäde säteittäisessä liikesuunnassa liiketunnistinlaite 2,20 m, asennuskorkeus 2,20 m Kuva 7: Liiketunnistinlaitteen toimintasäde tangentiaalisessa liikesuunnassa liiketunnistinlaite 2,20 m, asennuskorkeus 1,10 m / 10

6 Kuva 8: Toimintasäde säteittäisessä liikesuunnassa liiketunnistinlaite 2,20 m, asennuskorkeus Asennuspaikan valinta 1,10 m Valitse tärinätön asennuspaikka. Tärinät voivat aiheuttaa tahattomia kytköksiä. Optimaalisen toimintasäteen saamiseksi valitse asennuspaikka tangentiaalisesti liikesuuntaa kohti. Vältä häiriötä aiheuttavia lähteitä tunnistusalueella. Häiriölähteet voivat laukaista liiketunnistimen, esim. lämpölähteet kuten lämmityslaitteet, ilmanvaihtoaukkojen tai ilmastointilaitteiden ilmanvaihtoaukot, kopiokoneet, tulostimet, kahvinkeittokoneet, vetoiset oviaukot, eläimet jne. Asenna painike Kytke ja asenna uppoasennettava kytkentälevy asianmukaisesti (katso ohje uppoasennettava kytkentälevy). Varmistaaksesi suojausluokan IP44, seuraavat asennusvaiheet ovat tarpeellisia (katso ohje tiivistyssetti). Sijoita painike kehyksen kanssa uppoasennettavaan kytkentälevyyn. Tunnistuskentän laajentaminen Tunnistuskentän laajentamiseksi kytke 3-johtoiset alaliittymät liiketunnistinlaitteella. Pääliittymä hyödyntää alaliittymän signaaleja ja kytkee valaistuksen päälle. Liiketunnistimen tunnistusalueen rajaaminen 1,10 m Tunnistusaluetta voi rajoittaa himmentimellä (Kuva 9). Kuva 9: Liiketunnistimen tunnistusalueen rajaaminen 1,10 m / 10

7 Himmentimen asennus Kuva 10: Kannen purkaminen Kuva 11: Design-kannen purkaminen Kuva 12: Himmentimen asennus, sarja CD/LS ja A Sarja CD, LS Irrota (1) kansi (Kuva 10). Irrota design-kansi varovasti ruuvitaltalla (Kuva 11). Asenna himmennin laitteen vasemmalle tai oikealle puolelle (Kuva 12). Sarja A: Asenna himmennin edestä laitteen vasemmalle tai oikealle puolelle (Kuva 12) / 10

8 4.2 Käyttöönotto Asetuksien muokkaus Kuva 13: Liiketunnistinlaitteen säädin 1,10 m Kuva 14: Liiketunnistinlaitteen säädin 2,20 m Kirkkaustason ja herkkyyden säätimet löytyvät liiketunnistinlaitteessa 1,10 m suojuksen takaa (1) ja liiketunnistinlaitteesta 2,20 m laitteen takaosasta. Irrota (1) kansi varovasti ruuvitaltalla (Kuva 11). Jälkiviiveaikaa ei voi muuttaa. Kirkkaustason asetus Kirkkaustason asettaminen pääliittymän ja kaikkien alaliittymien laitteille. Pääliittymälle ja alaliittymille voidaan asettaa eri arvoja. Kirkkaustasolle löytyy 4 jo säädettyä arvoa. Liiketunnistin toimii asetuksessa Ư kirkkaudesta riippumatta (päiväkäyttö). Porraskäytävien asetus ư normin DIN EN , :n mukaisesti. Käännä (2) säädintä. Herkkyyden asetus Vikakytkentöjen minimoimiseksi herkkyys voidaan säätää neljälle tasolle. Käännä säädintä Sens. (3). Tunnistusalueen testaaminen Muokkaa testausasetuksia. Käännä sitä varten säädintä (2) asentoon Test. Liiketunnistin toimii kirkkaudesta riippumatta ja kytkeytyy päälle tunnistettavasta liikkeestä n. 1 sekunniksi. Herkkyyden asetus säilyy / 10

9 5 Tekniset tiedot Ympäristön lämpötila C Varastointi-/kuljetuslämpötila C Suojausluokka IP20 Valoisuuden säätö n lx ja päiväkäyttö Herkkyys 25, 50, 75, 100 % Jälkiviiveaika n. 2 min Asennuskorkeus Tuotenro ,10 m Tuotenro ,10 m / 2,20 m Tunnistuskulma Neuvoja ongelmatilanteisiin Liiketunnistin ei kytkeydy päälle Syy 1: Ympäristön kirkkaus on suurempi kuin säädetty kirkkaustaso. Aseta kirkkaustaso. (katso luku Käyttöönotto) Syy 2: Liiketunnistin ei tunnista liikettä. Tarkista tunnistusalue esteiden varalta. Liiketunnistin kytkeytyy päälle ilman liikettä Syy: Liiketunnistin tunnistaa lämpöliikkeitä. Huomioi häiriötä aiheuttavat lähteet tunnistusalueella, esim. sähköpatterit, ilmanvaihdot, ilmastointilaitteet, jäähtyvät valaistusvälineet. Liiketunnistin kytkeytyy pois päältä liikkeestä huolimatta Syy: Ympäristön valo on tarpeeksi kirkas, poiskytkentäkirkkaus on ylittynyt. Kytke liiketunnistin päälle Liiketunnistin ei kytkeydy pois päältä säädetyn jälkiviiveajan päättymisen jälkeen Syy: Liiketunnistin tunnistaa jatkuvasti liikkeitä. Huomioi häiriötä aiheuttavat lähteet tunnistuskentässä, esim. sähköpatterit, ilmanvaihdot, ilmastointilaitteet. 7 Lisätarvikkeet IP44 tiiviste liiketunnistimelle 2,20 m AS..50DS 8 Takuu Takuuasiat hoidetaan voimassa olevien lakien mukaisesti laitteen myyneen liikkeen kautta / 10

10 ALBRECHT JUNG GMBH & CO. KG Volmestraße Schalksmühle GERMANY Telefon: Telefax: kundencenter@jung.de / 10
