Teollisuusradiografia

Koko: px

Aloita esitys sivulta:

Download "Teollisuusradiografia"

Ella Hyttinen
8 vuotta sitten
Katselukertoja:

1 Teollisuusradiografia

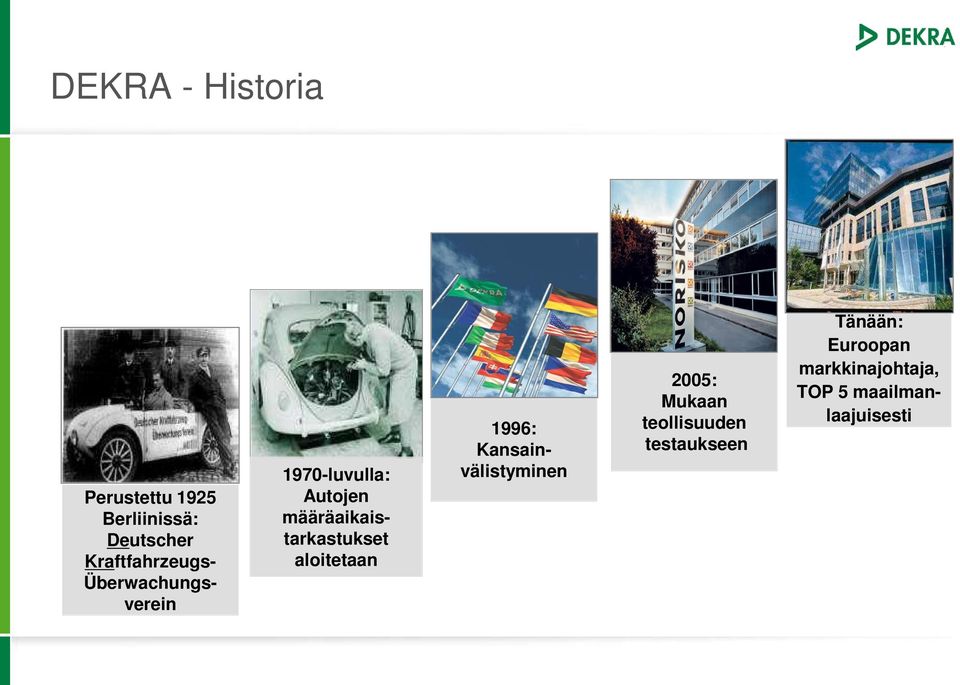

2 DEKRA - Historia Perustettu 1925 Berliinissä: Deutscher Kraftfahrzeugs- Überwachungsverein 1970-luvulla: Autojen määräaikaistarkastukset aloitetaan 1996: Kansainvälistyminen 2005: Mukaan teollisuuden testaukseen Tänään: Euroopan markkinajohtaja, TOP 5 maailmanlaajuisesti

määräaikaistarkastukset aloitetaan 1996: Kansainvälistyminen 2005:

3 DEKRA - Myynti saavutti 2 miljardin rajan 2011 orgaaninen kasvu: 4,6 % yrityskaupat: 3,2 %

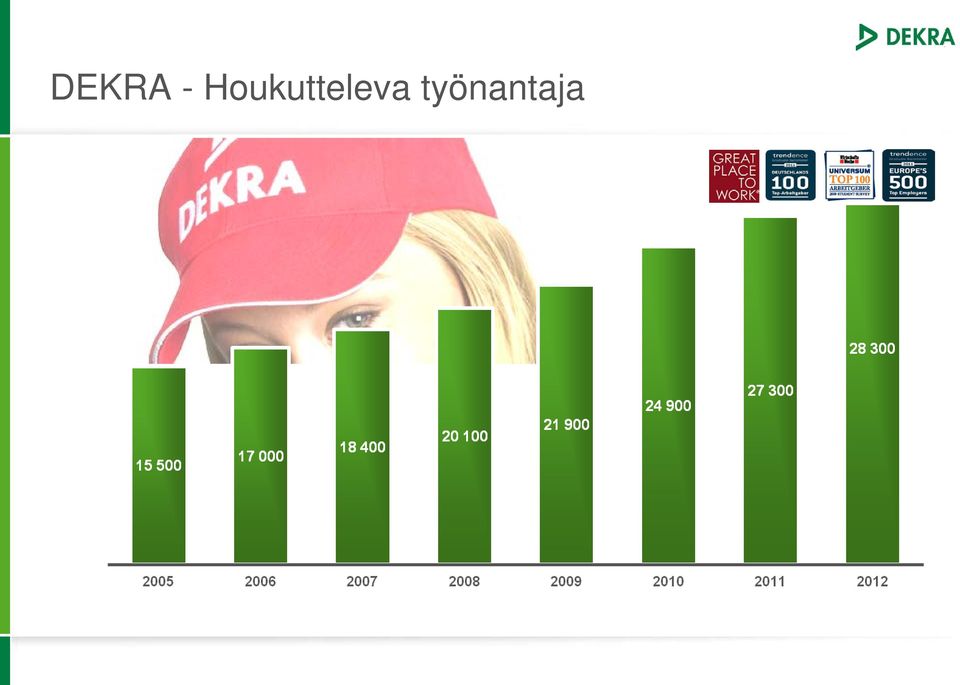

4 DEKRA - Houkutteleva työnantaja

5 DEKRA - Kansainväliset toimialat DEKRA e.v. DEKRA SE AUTOMOTIVE -palvelut INDUSTRIAL -palvelut PERSONNEL -palvelut Ajoneuvotestaus Asiantuntijapalvelut Ajoneuvokatsastus Tyyppihyväksyntä Reklamaatioiden käsittely Teollisuuden palvelut Materiaalien testaus & tarkastus Tuotetestaus & -sertifiointi Järjestelmien sertifiointi Konsultointi Koulutus Pätevöinti Henkilöstövuokraus Kansainväliset toiminnot

6 DEKRA Material Testing & Inspection - Integraatio Inspection Czech Republic Finland Sweden Czech Republic Lithuania NDT/DT Germany Turkey Kazakhstan Azerbaijan Germany Germany South Africa

7 DEKRA Material Testing & Inspection - Kansainvälisyys DEKRA Industrial Tsekki Puhelin: DEKRA Industrial Suomi Puhelin: DEKRA Industrial Ranska Puhelin: DEKRA Industrial Saksa Puhelin: DEKRA Industrial Liettua Puhelin: DEKRA Industrial Ruotsi Puhelin: DEKRA Industrial Turkki Puhelin: DEKRA Raysonics in South Africa Puhelin: +27 (0)

dekra-industrial.de DEKRA Industrial Liettua Puhelin: +370 386 316 08 www.dekra-industrial.lt DEKRA Industrial Ruotsi Puhelin: +46 10 455 1000 www.

8 DEKRA Material Testing & Inspection - Toiminnot Tarkastus Ainettarikkomaton tarkastus Rikkova testaus Vaurioanalyysi Hitsaus ja pätevöityminen Ilmoitetut laitokset painelaitteille, hisseille, koneille ja rautateille Hyväksytyt laitokset painelaitteiden huoltotarkastuksille, hisseille, nostolaitteille, koneille ja rautateille Paloturvallisuus, räjähdyssuojaus, sähköjärjestelmien tarkastus Valmistuksen nopeuttaminen ja esivalmisteet Hitsauksen valvonta, asiakirjat Radiografinen tarkastus, perinteinen ja digitaalinen Ultraäänitarkastus, perinteinen ja vaiheistettu Magneettijauhetarkastus Tunkeumanestetarkastus Pyörrevirtatarkastus Vuototestaus Silmämääräinen tarkastus Vetokoe Iskukoe Taivutuskoe Kovuuskoe Pinnankarheusmittaukset Metallografia Korroosiokokeet Valomikroskopia Elektronimikroskopia (SEM) Materiaalin alkuaineanalyysi Korroosioanalyysi Vauriomekanismianalyysi Lämpökäsittelysimulaatiot Hitsaajan pätevöinti & sertifiointi Hitsausmenetelmien hyväksyntä Hitsaustilat & koulutus Hitsausmenetelmien konsultaatio yleisesti Valmistuksen valvonta Teräsrakenteiden testaus Kovuusmittaus Toimitusvalvonta / PMI

Valmistuksen nopeuttaminen ja esivalmisteet Hitsauksen valvonta, asiakirjat Radiografinen tarkastus, perinteinen ja digitaalinen Ultraäänitarkastus, perinteinen ja vaiheistettu

9 DEKRA Industrial Oy Toimintaa koskevat säteilyturvallisuusmääräykset EU-direktiivit, kansainväliset sopimukset Säteilylaki ja -asetus STUK:n ST-ohjeet ja muut määräykset Yhtiön oma ohje Mahdolliset työmaakohtaiset ohjeet ja käytännöt

kansainväliset sopimukset Säteilylaki ja -asetus STUK:n

10 Keskeiset ST-ohjeet ST 1.1 Säteilytoiminnan turvallisuus -13 ST 1.3 Säteilylähteiden varoitusmerkit -13 ST 1.4 Säteilyn käyttöorganisaatio -11 ST 1.6 Säteilyturvallisuus työpaikalla -09 ST 1.8 Säteilyn käyttöorganisaatiossa toimivien henkilöiden pätevyys ja säteilysuojelukoulutus -12 ST 1.9 Säteilytoiminta ja säteilymittaukset -08 ST 1.10 Säteilylähteiden käyttötilojen suunnittelu -11 ST 1.11 Säteilylähteiden turvajärjestelyt -13 ST 5.6 Säteilyturvallisuus teollisuusradiografiassa -12 ST 7.1 Säteilyaltistuksen seuranta -07 ST 7.5 Säteilytyötä tekevien työntekijöiden terveystarkkailu -07

9 Säteilytoiminta ja säteilymittaukset -08 ST 1.10 Säteilylähteiden käyttötilojen suunnittelu -11 ST 1.11 Säteilylähteiden turvajärjestelyt -13 ST 5.

11 Ohje TPK-S-7 Rtg- ja gammakuvausten turvallisuus Sisällysluettelo 1 Tarkoitus 2 Soveltaminen ja laajuus 3 Vastuu 4 Laitteiden käyttö ja kuvaajan velvollisuudet 5 Gammakuvauslaitteen tarkistus, säilytys ja lähteen vaihto 6 Gammakuvauslaitteen kuljetus 7 Toiminta gammakuvauslaitteen vauriotilanteessa 8 Kirjallisuus

velvollisuudet 5 Gammakuvauslaitteen tarkistus, säilytys ja lähteen vaihto 6

12 Laitteiden käyttö ja kuvaajan velvollisuudet Kuvauspaikan ja -ajan valinta, varotoimien selvittäminen lähistöllä oleville (sulkunauhat, varoitusmerkit ja -valot jne.) Kuvaus- ja turvalaitteiden kunnon varmistaminen Annosnopeusmittarin, TL-dosimetrin ja säteilyhälyttimen käyttö Valvonta-alueen ja tarkkailtavan alueen edellyttämät toimenpiteet, kuvaajien sijoittuminen Primäärisäteilykeilan rajaus rajoittimen/kollimaattorin avulla Kuvauksiin osallistuvat henkilöt, suljettu ja avoin asennus Useamman kuvausryhmän yhteistoiminta Käyttöpaikan vastuuhenkilö (vastaava käyttäjä), koulutusvaatimukset Toimenpiteet valotuksen päättymisen jälkeen Poikkeavat tapahtumat

toimenpiteet, kuvaajien sijoittuminen Primäärisäteilykeilan rajaus rajoittimen/kollimaattorin avulla Kuvauksiin osallistuvat henkilöt, suljettu ja avoin asennus

13 Turvallisuuslupa Oleelliset muutokset käyttöpaikoissa, laitteissa, henkilöstössä jne. on ilmoitettava kahden viikon kuluessa röntgenlaitetta - 10 gammakuvauslaitetta (2 x Se-75, 7 x Ir-192, 1 x Co-60) - 1 kalibrointilähde (Cs-137) - 1 Lixi Profiler (Gd-153, DEKRA Industrial Ab)

3.2014-97 röntgenlaitetta - 10 gammakuvauslaitetta (2 x Se-75, 7 x

14 Vastuut Toimitusjohtaja, vastuu koko yrityksen toiminnasta Vastaava johtaja, säteilylaissa ja -asetuksessa sekä ST-ohjeissa määrätyt tehtävät Esimies (alue- ja projektipäällikkö, laboratorion esimies ), vastuu alaisen työturvallisuudesta, perehdyttäminen, valvonta Käyttöpaikan vastuuhenkilö (vastaava käyttäjä), vastuu omasta toiminnasta, ohjeiden noudattaminen, mahdollisten epäkohtien esille tuonti

esimies ), vastuu alaisen työturvallisuudesta, perehdyttäminen, valvonta Käyttöpaikan vastuuhenkilö

15 Säteilyn käyttöorganisaatio

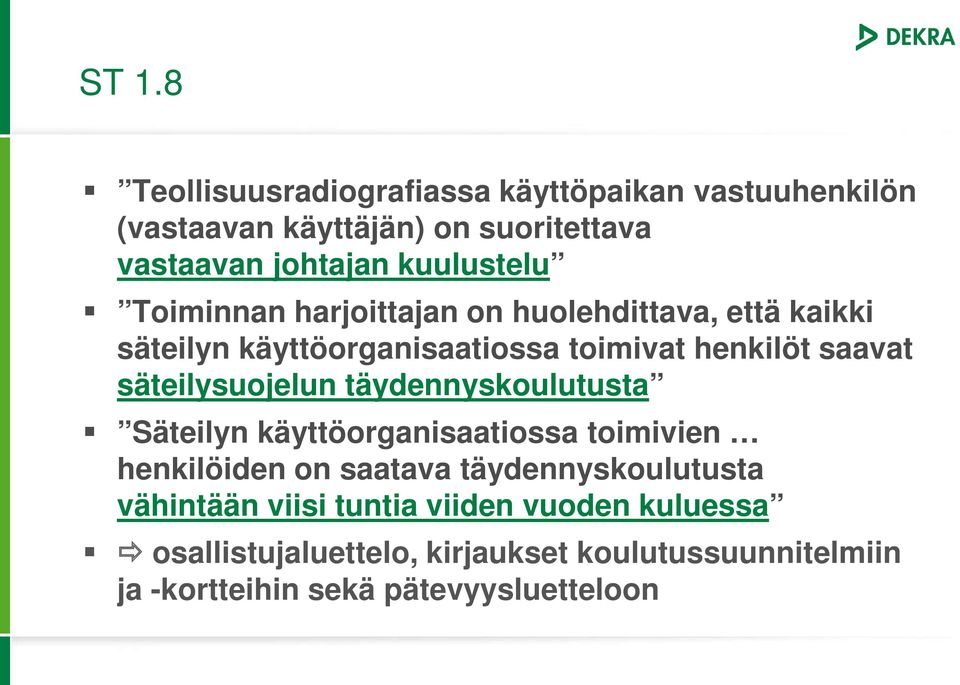

16 ST 1.8 Teollisuusradiografiassa käyttöpaikan vastuuhenkilön (vastaavan käyttäjän) on suoritettava vastaavan johtajan kuulustelu Toiminnan harjoittajan on huolehdittava, että kaikki säteilyn käyttöorganisaatiossa toimivat henkilöt saavat säteilysuojelun täydennyskoulutusta Säteilyn käyttöorganisaatiossa toimivien henkilöiden on saatava täydennyskoulutusta vähintään viisi tuntia viiden vuoden kuluessa osallistujaluettelo, kirjaukset koulutussuunnitelmiin ja -kortteihin sekä pätevyysluetteloon

säteilysuojelun täydennyskoulutusta Säteilyn käyttöorganisaatiossa toimivien henkilöiden on saatava täydennyskoulutusta

17 Alueen rajaus (avoin asennus) Valvonta-alue - Eristettävä alue, jossa annosnopeus > 60 µsv/h - Valvottava koko kuvauksen ajan, ei oleskelua Tarkkailualue - Annosnopeus > 7,5 µsv/h - Ei työskentelyä kuvausten aikana, ohikulku sallittu Kuvaajien sijoittuminen - Annosnopeus mahdollisimman pieni (< 20 µsv/h) - Kattava alueen valvonta: toinen ohjauslaitteen ääressä, toinen varmistaa riskialttiimmalla suunnalla Huomio rajauksen selkeyteen ja ymmärrettävyyteen sekä varoitusmerkintöjen havaittavuuteen (sulkunauhat, varoituskyltit, vilkkuvalot jne.)

Annosnopeus mahdollisimman pieni (< 20 µsv/h) - Kattava alueen valvonta: toinen ohjauslaitteen ääressä, toinen varmistaa

18 Alueen rajaus (avoin asennus) Tarkkailualue > 7,5 µsv/h (< 20 µsv/h) Valvonta-alue > 60 µsv/h Ohjauspöytä Putki Ei pysyvää oleskelua Ohikulku sallittu

19 Yxlon Smart 160 kv 300 kv

20 Ryömijä

21 Ir-192/Se-75 -gammakuvauslaite

22 Ir-192 -säteilylähteen sertifikaatti

23 Co-60 -gammakuvauslaite Seite DEKRA

24 Co-60 -kuvausbunkkeri (suljettu asennus)

25 Ir-192/Se-75 -säteilylähteen vaihto Maahantuoja vastaanottaa uuden säteilylähteen siirtoastiassa Gammakuvauslaite toimitetaan säteilylähteen vaihtoon Vanha säteilylähde siirretään siirtoastiaan Maahantuoja suorittaa suojasäiliön ja muun laitteiston toiminnan tarkistuksen ja korjaa havaitut puutteet Uusi säteilylähde siirretään suojasäiliöön STUK:een selvitys lomakkeella T3.2 (liitteineen) Maahantuoja toimittaa vanhan säteilylähteen valmistajalle hävitettäväksi (kirjallisen sopimuksen mukaan) Valmistajan hävitystodistus saadaan maahantuojan kautta ja se arkistoidaan gammasäteilylähteitä koskevaan kansioon

26 Gammakuvauslaitteen tarkistuspäiväkirja Tarkistus säteilylähteen vaihdon tai muun huollon yhteydessä (maahantuoja, pöytäkirja + päiväkirja) Vuositarkistus (pöytäkirja + päiväkirja) Kuukausittainen tarkistus (päiväkirja) Päivittäinen tarkistus käyttöönoton yhteydessä

27 Gammakuvauslaitteen kuljettaminen Ajoneuvo - Paketti- tai kuorma-auto - Kuljetuslaatikko, ns. lisäpäällys - Ajoneuvon varusteet ja merkinnät Kuljettaja - ADR-ajolupa Paperit - Rahtikirja - Turvallisuusohje

29 Ammattiryhmien vuosiannoksia Suomessa 2012 keskiarvo 1* keskiarvo 2** suurin annos Teollisuuskuvaajat 0,6 msv 0,2 msv 6,0 msv Tutkijat 1,1 msv 0,1 msv 3,5 msv Toimenpideradiologit***10,0 msv 8,3 msv 44,7 msv Röntgenhoitajat 0,5 msv 0,0 msv 2,8 msv YVL materiaalitarkastus 1,7 msv 1,3 msv 11,0 msv YVL eristetyöt 7,7 msv 5,0 msv 14,3 msv YVL mekaaniset työt 1,9 msv 0,9 msv 11,8 msv * Kirjauskynnyksen 0,1 msv/kk ylittäneet työntekijät ** Kaikki annostarkkailussa olleet työntekijät *** Mittaus suojaimen päällä olevalla annosmittarilla (jaetaan 10 60:lla)

30 Vertailun vuoksi Suomalaisten keskimääräinen vuotuinen säteilyannos on noin 4 msv - Sisäilman radon 2 msv - Säteilyn lääketieteellinen käyttö 0,5 msv - Ulkoinen säteily maaperästä 0,5 msv - Kosminen säteily avaruudesta 0,3 msv - Luonnon radioaktiivisuus kehossa 0,3 msv - Radioisotoopit lääketieteessä 0,04 msv - Tshernobyl-laskeuma 0,04 msv
