1 TARVIKETIETO helmikuu 2014 voimassa asti 1 (6) RT Talo Talo 90 X31 puuikkunat SfB F32 Hoito- ja huoltokoodi Pihla-ikkunat Pihla-parvekeovet Pihla-ulko-ovet Pihlavan Ikkuna Oy Pihlavan Ikkuna Oy tarjoaa taloyhtiöille ja yksityishenkilöille kokonaisvaltaisen ikkuna- ja oviremonttipalvelun. Tasokkailla tuotteilla tehty ikkuna- ja oviremontti parantaa kiinteistön ulkonäköä, arvoa, energiataloutta sekä kodin mukavuutta ja turvallisuutta. Pihla-ikkunat ja -ovet sisältyvät myös yhä useamman talotehtaan talopakettiin. Uudisrakentajille on tarjolla tehokkaita ratkaisuja energiataloudelliseen rakentamiseen. Pihlavan Ikkuna Oy:n referenssikohteissa on jo yli miljoona Pihlaikkunaa ja -ovea. Pihlan ammattilaiset ympäri maata esittelevät yrityksen toimintaa ja tuotteita. Jatkuvan tuotekehityksen johdosta ajantasainen tieto löytyy osoitteesta

2 RT tarviketieto 2 Pihla Varma e Pihla Varma e on kaksipuitteinen sisäänavautuva MSE-tyypin puualumiini-ikkuna. Pihla Varma e on tiivis ja luotettava jokasään monikäyttöikkuna, joka sopii ikkunaksi kaikkiin kohteisiin, kuten kerros-, rivi- ja omakotitaloihin. karmi ja sisäpuite mäntyä, ulkopuite ja Lukitus ja helat molemmissa puitteissa teräslukot ja peitekilvet tuuletusikkunoissa aukipitolaite, pitkäsulkija ja painike tuuletusluukussa pitkäsulkija ja painike pintahelojen vakioväri valkoinen, tilauksesta satiini-, kromi- tai messinkipintaiset pintahelat Ominaisuus (standardi) Luokitus Ilmanpitävyys (EN 12207) 4 Sateenpitävyys (EN 12208) E 1200 Tuulenpaineen kestävyys C3 (EN 12210) Pihla Varma e Pihla Termo e Matalaenergiaikkuna Pihla Termo e on kaksipuitteinen puualumiini-ikkuna, jonka molemmissa puitteissa on eristyslasielementti. Ulkopuitteen eristyslasi korvaa tavallisten MSE-ikkunoiden ulkopuitteissa käytettävän tasolasin. karmi ja sisäpuite mäntyä, ulkopuite ja Lukitus ja helat molemmissa puitteissa teräslukot ja peitekilvet tuuletusikkunoissa aukipitolaite, pitkäsulkija ja painike tuuletusluukussa pitkäsulkija ja painike pintahelojen vakioväri valkoinen, tilauksesta satiini-, kromi- tai messinkipintaiset pintahelat Ominaisuus (standardi) Luokitus Ilmanpitävyys (EN 12207) 4 Sateenpitävyys (EN 12208) E 750 Tuulenpaineen kestävyys C3 (EN 12210) Pihla Termo e

3 RT tarviketieto 3 Pihla Kiinteä e Kiinteässä ikkunassa ei ole avattavia osia. Pihla Kiinteä e soveltuu käytettäväksi muiden Pihla-tuotteitten rinnalla. Käyttökohteita ovat mm. pientalojen lasijulkisivut sekä kerrostalojen parvekeseinien ikkunat. karmi ja sisäpinnat mäntyä, karmin ulkoverhous alumiinia karmisyvyydet 130, 170 ja 210 mm karmin vahvuus 51 mm, välikarmin 59 mm Ominaisuus (standardi) Luokitus Ilmanpitävyys (EN 12207) 4 Sateenpitävyys (EN 12208) E1200 Tuulenpaineen kestävyys 3 (EN 12210) Pihla Kiinteä e

4 RT tarviketieto 4 Pihla Parvekeovi U ja Ue Yksilehtinen ulosaukeava parvekeovi. Ovea valmistetaan myös pariovena. Lukituksena pitkäsuljin. Kaksi sisäpuolen keilausta; koristekeilaus ja suorareunainen S. ovilehden kehä ja karmi mäntyä ovilehden ja ovilehden umpiosassa säänkestävä verhouslevy karmissa lujat ja kestävät puusepänliitokset kaksinkertainen tiivistys karmin vahvuus 54 mm kynnys tammea, säänkesto varmistettu kahdella alumiiniprofiililla, kynnyksen korkeus 40 mm. Pihla Parvekeovi SS Sisäänaukeava kaksilehtinen ikkunaovi. Puitteet on kytketty tuuletusikkunoiden tapaan aukipitolaitteella toisiinsa ja ne avautuvat yhtä aikaa sisäpuolelta. Soveltuu MSE-ikkunoiden seuraan pienille terasseille tai ranskalaistyyppisille parvekkeille. Ikkunaovi on hyvä ääneneristäjä. karmi ja sisälehti mäntyä, ulkolehti ja kynnys tammea, korkeus 42 mm. Pihla Parvekeovi SU Sisään-ulosaukeava kaksilehtinen parvekeovi. Molemmissa ovilehdissä on pitkäsulkijat, joten ovilehdet sulkeutuvat tiiviisti ja säilyttävät hyvin suoruutensa. Hyvin ääntäeristävä ovi on perinteinen kerrostalojen parvekeoviratkaisu, joka soveltuu myös rivi- ja omakotitaloihin. karmi ja sisälehti mäntyä, ulkolehti ja kynnys tammea, korkeus 42 mm. Vasemmalla Parveke Ue, oikealla Parveke U. Eroina kynnys, eriste ja elementin rakenne. Pihla-tuote Lasitus R w, R w+c, R w+c tr, lasiosa, 123*218, Oven lasiosa Parvekeovi U 3K6S/4/6S-16 Argon TGI ,58 1,0 16M Parvekeovi U 3K6S/4/6S-16 Argon TGI ,58 1,0 kokolasi Parvekeovi U 3K8.8S Lp/4/6S-14/16 Argon TGI ,61 1,0 kokolasi Parvekeovi Ue 3K6Se/4/6Se-16 Argon TGI ,53 0,84 16M Parvekeovi Ue 3K6Se/4/6Se-16 Argon TGI ,53 0,84 kokolasi Parvekeovi SU 170 sp: 2K4/6S-16 Argon TGI, up: Float ,87 1,0 16M Parvekeovi SU 170 sp: 2K4/6S-16 Argon TGI, up: Float ,87 1,0 kokolasi Parvekeovi SU 170 sp:2k4ks/6se-18argontgi,up:float ,66 0,82 kokolasi Parvekeovi SS 170* sp: 2K4/6S-16 Argon TGI, up: Float ,87 1,0 kokolasi Ulko-ovi umpiovi ,73 - Ulko-ovi 3K4/4/4S-16 Argon ALU ,86 0,80...1,0 eri kokoja Ulko-ovi e umpiovi ,64 - Ulko-ovi e 3K4S/4/4S-16 Argon TGI ,58 0,69...0,84 eri kokoja Palo-ovi EI 30 umpiovi ,79 - Palo-ovi EI 30 3K palolasi ,0 eri kokoja *Arvot perustuvat vastaavan Pihlan ikkunarakenteen arvoihin (148 x 123)

5 RT tarviketieto 5 Pihla Ulko-ovi ja Ulko-ovi e Jokainen Pihla-ovi valmistetaan mittatilaustyönä. Väreillä, laseilla, levikkeillä tai pariovilla voidaan muodostaa rakennuksen arvoon ja tyyliin sopiva ulko-ovikokonaisuus. Pihla-ovea valmistetaan myös energiatehokkaana Ulko-ovi e -mallina. ovilehti liimapuurunkoinen, jäykistetty molemmin puolin alumiinilevyllä sekä HDF-levyllä karmi mäntyä karmissa lujat ja kestävät puusepänliitokset kaksinkertainen tiivistys karmin vahvuus 54 mm kynnys tammea, säänkesto varmistettu kahdella alumiiniprofiililla, kynnyksen korkeus 40 mm. Ulko-ovi e:n kynnyksen ulkopuoli kokonaan tammea. Lukitus ja helat säätösaranat 4 kpl lukkorunko LC102 lukkorunkovaihtoehto DORMA DL712 tilauksesta avainpesä Sento tai DORMA IX-6, myös sarjoitettuna tilauksesta painikkeet Lisävarusteet Ulko-oven lisävarusteita ovat mm. painikkeet, avainpesä, postiluukku, potkupelti, soittokello sekä ovisilmä. Oveen on saatavana myös DORMA-lukitusjärjestelmä, turvalukitus tai valmius sähkölukitusta varten. Pihla-ikkunat ja -ovet Materiaalit Puuosat ovat näkyviltä osiltaan oksatonta sormijatkettua vakiolaatuluokan (V) mäntyä. Karmisyvyydet ovat 130, 170 ja 210 mm. Pintakäsittely Puuosien pintakäsittelynä on joko peittomaalaus tai kuullotus. Maalina käytetään vesiohenteista akryylimaalia, jonka pintapäästöluokitus on M1. Vakioväri on valkoinen NCS S 0502-Y. Kuullotus tehdään vesiohenteisella kuultovärillä, lisäksi ikkunan sisäpuitteen ja ovilehden sisäpintojen lamellipinnat lakataan. Vakiokuultovärit ovat luonnonvärinen mänty ja pähkinä TM Alumiiniprofiilit ovat pulverimaalattuja. Vakiovärit ovat valkoinen RAL 9010, ruskea RR32, tumma harmaa RR23 ja vaalea harmaa RR22. Alumiiniprofiilit voidaan myös anodisoida. Lasit Eristyslasit ovat FI/CE-tyyppihyväksyttyjä. Lasivahvuudet mitoitetaan ikkunan koon ja olosuhteiden mukaan. Vakiolasituksen lisäksi valittavana on mm. energiansäästö-, auringonsuoja-, monitoimi-, turva-, palonsuoja-, murronsuoja- ja meluntorjuntalaseja sekä kuvioituja, värillisiä, huurtumattomia tai itsepeseytyviä laseja. Pihla-palo-ovi Paloluokiteltuja, osastoivia ulko-ovia käytetään kohteissa, joissa huoneistojen poistumistie kulkee ovien vierestä. Myös autotallin ja päätalon ulko-oven läheisyydessä käytetään paloluokiteltuja ovia. Pihlan ulko-ovimalliston kaikki umpiovet Lisävarusteet Sälekaihtimet voidaan asentaa paikoilleen jo tehtaalla. Vakiovalkoisen lisäksi muita värivaihtoehtoja on saatavilla runsaasti. Tuloilmaikkuna toimii lämmöntalteenottolaitteiden tavoin, jolloin tarvittava korvausilma lämpenee ikkunapuitteiden välissä. Korvausilma on asunnoista poistuvan ilman tilalle johdettua korvaavaa, raitista ilmaa. Jos korvausilma otetaan karmin läpi, kannattaa ikkunatyypiksi valita tuloilmaikkuna. Tuuletusheloituksella varustettu ikkuna avataan yhdellä painikkeella. Sisä- ja ulkopuite on kytketty toisiinsa aukipitolaitteella ja sisäpuitteessa on pitkäsulkija. Tuuletusikkunaan on saatavilla helposti asennettava ja irrotettava hyönteispuite. Tuuletusluukku on vaihtoehto tuuletusikkunalle. Tuuletusluukun ulkopuolella on kiinteä säleikkö ja hyönteisverkko. Koristeristikoilla voidaan korostaa rakennuksen ulkonäköä. Alumiinisten koristeristikoiden leveydet ovat 25, 60 tai 90 mm. Yläkarmi ja kynnys voidaan valmistaa palo-ovina. Lasiaukollisia palo-ovimalleja on rajoitetusti. Palo-ovea ei valmisteta levikkeellisenä eikä pariovena, ja palo-oven maksimikoko on 10 x 23 (99 cm x 229 cm). Oven paloluokka on EI30.

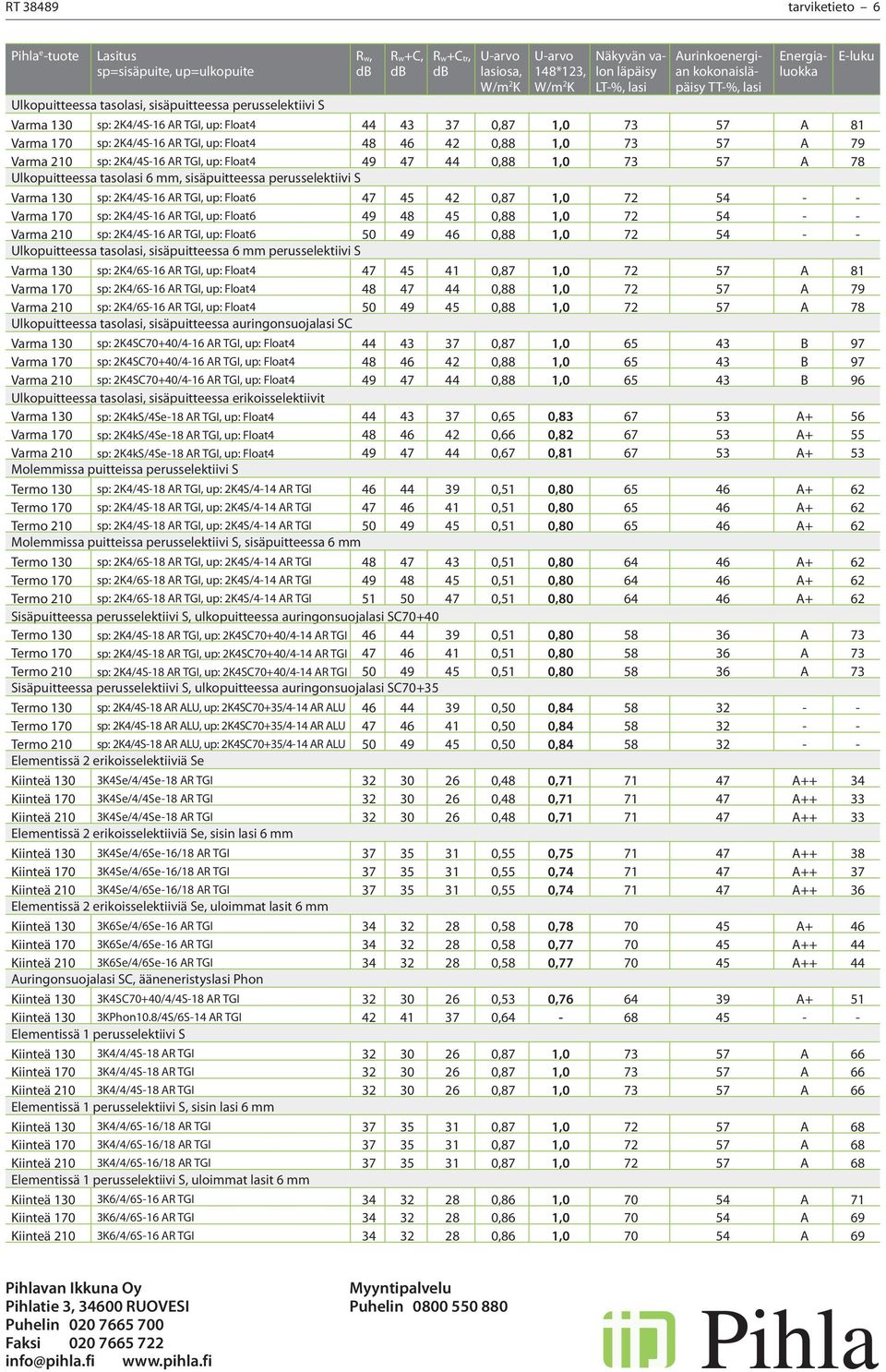

6 RT tarviketieto 6 Pihla e -tuote Lasitus sp=sisäpuite, up=ulkopuite R w, R w+c, R w+c tr, lasiosa, 148*123, Näkyvän valon läpäisy LT-%, lasi Aurinkoenergian kokonaisläpäisy TT-%, lasi Energialuokka Ulkopuitteessa tasolasi, sisäpuitteessa perusselektiivi S Varma 130 sp: 2K4/4S-16 AR TGI, up: Float ,87 1, A 81 Varma 170 sp: 2K4/4S-16 AR TGI, up: Float ,88 1, A 79 Varma 210 sp: 2K4/4S-16 AR TGI, up: Float ,88 1, A 78 Ulkopuitteessa tasolasi 6 mm, sisäpuitteessa perusselektiivi S Varma 130 sp: 2K4/4S-16 AR TGI, up: Float ,87 1, Varma 170 sp: 2K4/4S-16 AR TGI, up: Float ,88 1, Varma 210 sp: 2K4/4S-16 AR TGI, up: Float ,88 1, Ulkopuitteessa tasolasi, sisäpuitteessa 6 mm perusselektiivi S Varma 130 sp: 2K4/6S-16 AR TGI, up: Float ,87 1, A 81 Varma 170 sp: 2K4/6S-16 AR TGI, up: Float ,88 1, A 79 Varma 210 sp: 2K4/6S-16 AR TGI, up: Float ,88 1, A 78 Ulkopuitteessa tasolasi, sisäpuitteessa auringonsuojalasi SC Varma 130 sp: 2K4SC70+40/4-16 AR TGI, up: Float ,87 1, B 97 Varma 170 sp: 2K4SC70+40/4-16 AR TGI, up: Float ,88 1, B 97 Varma 210 sp: 2K4SC70+40/4-16 AR TGI, up: Float ,88 1, B 96 Ulkopuitteessa tasolasi, sisäpuitteessa erikoisselektiivit Varma 130 sp: 2K4kS/4Se-18 AR TGI, up: Float ,65 0, A+ 56 Varma 170 sp: 2K4kS/4Se-18 AR TGI, up: Float ,66 0, A+ 55 Varma 210 sp: 2K4kS/4Se-18 AR TGI, up: Float ,67 0, A+ 53 Molemmissa puitteissa perusselektiivi S Termo 130 sp: 2K4/4S-18 AR TGI, up: 2K4S/4-14 AR TGI ,51 0, A+ 62 Termo 170 sp: 2K4/4S-18 AR TGI, up: 2K4S/4-14 AR TGI ,51 0, A+ 62 Termo 210 sp: 2K4/4S-18 AR TGI, up: 2K4S/4-14 AR TGI ,51 0, A+ 62 Molemmissa puitteissa perusselektiivi S, sisäpuitteessa 6 mm Termo 130 sp: 2K4/6S-18 AR TGI, up: 2K4S/4-14 AR TGI ,51 0, A+ 62 Termo 170 sp: 2K4/6S-18 AR TGI, up: 2K4S/4-14 AR TGI ,51 0, A+ 62 Termo 210 sp: 2K4/6S-18 AR TGI, up: 2K4S/4-14 AR TGI ,51 0, A+ 62 Sisäpuitteessa perusselektiivi S, ulkopuitteessa auringonsuojalasi SC70+40 Termo 130 sp: 2K4/4S-18 AR TGI, up: 2K4SC70+40/4-14 AR TGI ,51 0, A 73 Termo 170 sp: 2K4/4S-18 AR TGI, up: 2K4SC70+40/4-14 AR TGI ,51 0, A 73 Termo 210 sp: 2K4/4S-18 AR TGI, up: 2K4SC70+40/4-14 AR TGI ,51 0, A 73 Sisäpuitteessa perusselektiivi S, ulkopuitteessa auringonsuojalasi SC70+35 Termo 130 sp: 2K4/4S-18 AR ALU, up: 2K4SC70+35/4-14 AR ALU ,50 0, Termo 170 sp: 2K4/4S-18 AR ALU, up: 2K4SC70+35/4-14 AR ALU ,50 0, Termo 210 sp: 2K4/4S-18 AR ALU, up: 2K4SC70+35/4-14 AR ALU ,50 0, Elementissä 2 erikoisselektiiviä Se Kiinteä 130 3K4Se/4/4Se-18 AR TGI ,48 0, A++ 34 Kiinteä 170 3K4Se/4/4Se-18 AR TGI ,48 0, A++ 33 Kiinteä 210 3K4Se/4/4Se-18 AR TGI ,48 0, A++ 33 Elementissä 2 erikoisselektiiviä Se, sisin lasi 6 mm Kiinteä 130 3K4Se/4/6Se-16/18 AR TGI ,55 0, A++ 38 Kiinteä 170 3K4Se/4/6Se-16/18 AR TGI ,55 0, A++ 37 Kiinteä 210 3K4Se/4/6Se-16/18 AR TGI ,55 0, A++ 36 Elementissä 2 erikoisselektiiviä Se, uloimmat lasit 6 mm Kiinteä 130 3K6Se/4/6Se-16 AR TGI ,58 0, A+ 46 Kiinteä 170 3K6Se/4/6Se-16 AR TGI ,58 0, A++ 44 Kiinteä 210 3K6Se/4/6Se-16 AR TGI ,58 0, A++ 44 Auringonsuojalasi SC, ääneneristyslasi Phon Kiinteä 130 3K4SC70+40/4/4S-18 AR TGI ,53 0, A+ 51 Kiinteä 130 3KPhon10.8/4S/6S-14 AR TGI , Elementissä 1 perusselektiivi S Kiinteä 130 3K4/4/4S-18 AR TGI ,87 1, A 66 Kiinteä 170 3K4/4/4S-18 AR TGI ,87 1, A 66 Kiinteä 210 3K4/4/4S-18 AR TGI ,87 1, A 66 Elementissä 1 perusselektiivi S, sisin lasi 6 mm Kiinteä 130 3K4/4/6S-16/18 AR TGI ,87 1, A 68 Kiinteä 170 3K4/4/6S-16/18 AR TGI ,87 1, A 68 Kiinteä 210 3K4/4/6S-16/18 AR TGI ,87 1, A 68 Elementissä 1 perusselektiivi S, uloimmat lasit 6 mm Kiinteä 130 3K6/4/6S-16 AR TGI ,86 1, A 71 Kiinteä 170 3K6/4/6S-16 AR TGI ,86 1, A 69 Kiinteä 210 3K6/4/6S-16 AR TGI ,86 1, A 69 E-luku Pihlavan Ikkuna Oy Pihlatie 3, RUOVESI Puhelin Faksi info@pihla.fi Myyntipalvelu Puhelin
