1 XT 4000 I XT 6000 I XT 7000 I XT 9000 Rsthitsaussaumojen puhdistukseen Helppo, nopea, puhdas! Valmistettu Saksassa

2 SISÄLTÖ YLEISTÄ TIG-MAX in konsepti Sivu 3 TIG-MAX in vaikutus Sivu 5 TIG-MAX in hyödyt Sivu 6 LAITTEET TIG-MAX XT 4000 Sivu 7 TIG-MAX XT 6000 Sivu 8 TIG-MAX XT 7000 Sivu 9 TIG-MAX XT 9000 Sivu 10 TIG-MAX XT 9000 ja kärry Sivu 11 TIG-MAX pöytä Sivu 12 TIG-MAX höyrypesuri Sivu 12 LISÄVARUSTEET JA TARVIKKEET Nesteet Sivu 13 Merkintätarvikkeet Sivu 16 Kaapelit Sivu 19 Harjat Sivu 20 Kahvat, tapit ja holkit Sivu 21 Muut tarvikkeet Sivu 22 ESIMERKIT, MIELIPITEET JA VINKIT Ennen ja jälkeen -esimerkkejä Sivu 23 Jälkihoito Sivu 24 Huolto ja ylläpito Sivu 25 Sivu 2

3 TIG-MAX IN KONSEPTI Miksi hitsejä pitäisi puhdistaa? Hitsattu teräs on puhdistettava esteettisten syiden lisäksi teknisten syiden takia. Esteettinen näkökohta on itsestäänselvyys, joten tarkastellaan tarkemmin teknisiä syitä. 1. Mitä tapahtuu, kun ruostumatonta terästä hitsataan? Hitsaaminen kuumentaa teräksen niin, että kromipinta hajoaa hitsin ympäriltä ja rautapitoinen alue jää pinnalle. Pinnan rautapitoisuus ja korkea lämpötila hapettavat raudan välittömästi. Tämä johtaa sinisen sävyn ja ruskean värivirheen muodostumiseen hitsin ympärille. Värjääntynyt alue ei ole suojassa syöpymiseltä, sillä alhainen kromipitoisuus ei pysty suojaamaan metallia. TIG-MAX poistaa värjääntyneet oksidit nopeasti ja passivoi alla olevan pinnan ilman, että metallin ulkonäkö tai tekstuuri muuttuu. Alla on kuvaus siitä, miksi TIG-MAX toimii niin nopeasti ja luotettavasti. 2. Miksi TIG-MAX? TIG-MAX toimii sähkövirtaa läpäisevän harjan avulla. Harja levittää aineen käsiteltävälle alueelle. Puhdistusaine poistaa hitsauksesta aiheutuneet rautaoksiditahrat. Harja muuttaa sähkövirran korkeaksi lämpötilaksi, etenkin harjasten päissä. Huoneenlämmössä suhteellisen harmiton pesuaine kuumenee sellaiseen lämpötilaan, jossa se on huomattavasti reaktiivisempi. Se johtaa nopeutettuun kemialliseen reaktioon teräspinnalla. Peittauspastasta poiketen aktiiviset aineet eivät ole luonnostaan haitallisia terveydelle. Oikein käytettynä pesuaineet ovat vaarattomia ympäristölle. 3. Kemiallinen vaikutus nro 1: Puhdistus Hitsaamisesta aiheutuvat siniset ja ruskeat tahrat ovat rautaa ja rautaoksideja. Rautaoksidikerrokset ovat verrattain heikkoja ja TIG- MAX in käyttölämpötila hajottaa rautaoksidit nopeasti. Vapautuneet rautaionit joutuvat pesuaineeseen, jossa ne erottuvat (joutuvat tilaan, jossa ne eivät enää pysty muodostamaan oksideja). Kun TIG-MAX pyyhkii nesteen pois, se jättää jälkeensä teräspinnan, jossa ei ole rautaioneita tai rautaoksideja. 4. Kemiallinen vaikutus nro 2: Passivointi Rautaoksidit suojaavat huonosti metallipintaa saasteilta. Siksi värjäytyneet alueet ruostuvat hyvin nopeasti hitsaamisen jälkeen, vaikka ne olisikin puhdistettu. Korroosion pysäyttämiseksi metallipinta on passivoitava. Kun TIG-MAX poistaa rautaoksidikerroksen, kromipitoinen metallipinta tulee esille. TIG-MAX in korkea lämpötila hapettaa kromin nopeasti, jolloin rautaoksidikerroksen sijaan ilmestyy kromioksidikerros. Kromioksidikerroksen muodostumista kutsutaan passivoimiseksi. Kromioksidi pystyy suojaamaan hyvin metallipintaa epäpuhtauksilta ja estää teräksen korroosion ja ruostumisen. Koska kromioksidipinta jää näkyviin, teräksen pintatekstuuri ja ulkonäkö pysyvät muuttumattomina. Sivu 3

4 TIG-MAX IN KONSEPTI Miksi hitsejä pitäisi puhdistaa? 5. Muista menetelmistä Perinteisesti teräs puhdistetaan peittauspastalla tai hankaamalla mekaanisesti. Kumpaankin menetelmään liittyy ongelmia. Peittauspasta sisältää kaksi erittäin voimakasta happoa, jotka hajottavat teräksen pinnan. Tätä kutsutaan myös etsaukseksi. Teräksen pinta vaurioituu. Vaikka peittauspasta pystyykin poistamaan rautaoksidin aiheuttaman värjäymän, se ei muodosta suojaavaa oksidikerrosta metallipinnalle. Tämä voi johtaa pinnan saastumiseen, syöpymiseen ja ruostumiseen. Siksi tarvitaan myös toinen passivointivaihe. Lisäksi peittauspasta on erittäin vaarallista terveydelle ja ympäristölle sen sisältämien happojen takia. Mekaanisella hankauksella tarkoitetaan metallipinnan poistamista hiomalla tai muulla menetelmällä, kuten hiekkapuhaltamalla. Vaikka rautaoksidikerros poistuu, metallin pinta muuttuu tai vaurioituu myös. Tämäkään menetelmä ei passivoi metallia. Se tarkoittaa, että teräksen suojaamiseksi on suoritettava vielä lisätoimia. Hankausaineet ja teräsharjat voivat myös sisältää epäpuhtauksia, jotka pahentavat vaurioita. Tavalliset elektrolyyttiset laitteet ovat pääsääntöisesti hyviä ja suosittuja. Mutta niiden suhteellisen alhainen lämpötila puhdistuksen aikana ei palauta passiivista kerrosta. Näiden laitteiden pääasiallinen ongelma on, että tyynyt tai huopapeitteet kuluvat nopeasti ja elektrodi koskettaa suoraan työkappaletta. Tämä värjää metallin mustaksi, ja värjäymä on erittäin vaikea poistaa. 6. Johtopäätös TIG-MAX on turvallinen ja tehokas laite teräspintojen puhdistamiseen, etenkin hitsaamisen jälkeen. Se poistaa siniset ja ruskeat rautaoksiditahrat ilman metallipinnan muuttamista. Lisäksi TIG MAX passivoi metallin samalla kertaa, joten haluttu lopputulos saavutetaan entistä nopeammin. TIG-MAX issa käytettävät pesuaineet muuttuvat reaktiivisiksi vasta korkeissa lämpötiloissa. Normaaliolosuhteissa ne ovat suhteellisen vaarattomia käyttäjälle ja ympäristölle. Sivu 4

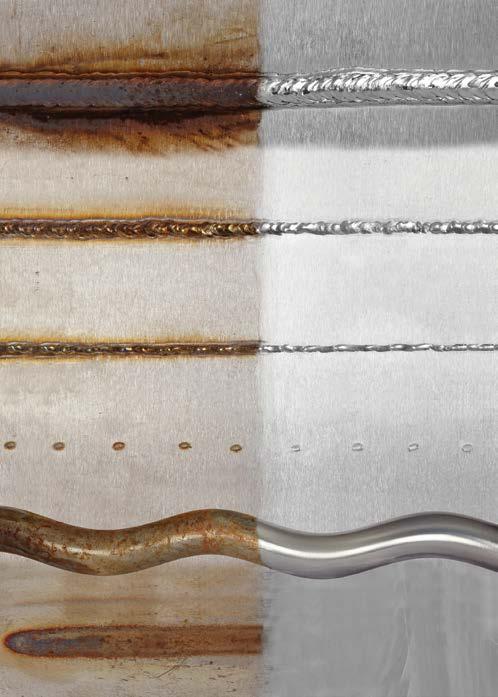

5 TIG-MAX IN VAIKUTUS MIG-hitsaus TIG-hitsaus, kaksi palkoa TIG-hitsaus Pistehitsaus Korrosoitunut pinta Lämmön läpäisypinta Sivu 5

6 TIG-MAX IN HYÖDYT Helppo, nopea, puhdas! Ammattilaisten laitteet puhdistaa kiillottaa passivoi merkintä portaaton tehonsäätö NSFsertifioitu kestävä harja automaattinen jäähdytys kevyt Sivu 6

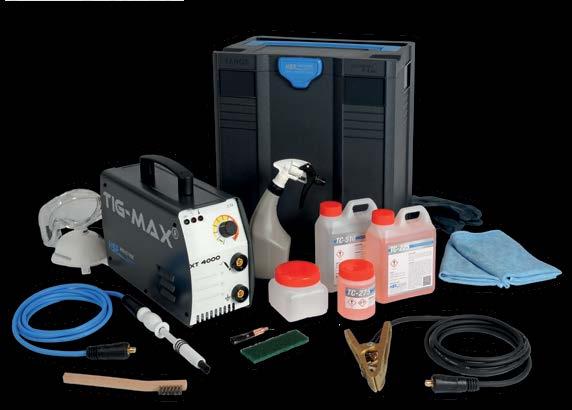

7 TIG-MAX XT 4000 puhdistaa passivoi kiillottaa merkintä Tuotenumero: Teho: 1440 W Mitat: 350 x 133 x 213 (PxLxK, mm) Suojaluokka: IP23 Paino: 7,0 kg 24h Jatkuvaan käyttöön TIG-MAX XT 4000 Puhdistuslaite täydellinen sarja Sarjaan sisältyy: 1 TIG-MAX XT laite 1 TIG-MAX XT kaapeli, sininen, 3 m 1 TIG-MAX XT maadoituskaapeli, musta, 3 m, sisältää maadoitusliittimen 2 TIG-MAX XT harjaa 1 TIG-MAX XT eristysholkki 1 TIG-MAX TC-225 aine, 1 litra 1 TIG-MAX TC-510 neutralisointiaine, 1 litra 1 TIG-MAX TC-275 aine, 250 ml 1 HSF-nesteastia 1 HSF-suihkepullo 0,5 l 1 HSF-suojalasit 1 HSF-hengityssuojain 1 HSF-käsineet 2 mikrokuituliinaa Superclean 1 HSF-teräsharja, pieni 1 käyttöopas ja pikaopas lisävarusteet: 1 TIG-MAX XT -kuljetuslaatikko Sivu 7

8 TIG-MAX XT 6000 Tuotenumero: V2 Teho: 2880 W Mitat: 350 x 133 x 213 (PxLxK, mm) Suojaluokka: IP23 Paino: 7,5 kg puhdistaa passivoi kiillottaa merkintä 24h jatkuvaan käyttöön TIG-MAX XT 6000 Puhdistuslaite täydellinen sarja Sarjaan sisältyy: 1 TIG-MAX XT laite 1 TIG-MAX XT kaapeli, sininen, 3 m 1 TIG-MAX XT maadoituskaapeli, musta, 3 m, sisältää maadoitusliittimen 3 TIG-MAX XT harjaa 1 TIG-MAX XT eristysholkki 1 TIG-MAX TC-275 aine, 1 litra 1 TIG-MAX TC-510 neutralisointiaine, 1 litra 1 HSF-nesteastia 1 HSF-pumppusumutin 1,2 l 1 HSF-suojalasit 1 HSF-hengityssuojain 1 HSF-käsineet 2 mikrokuituliinaa Superclean 1 HSF-teräsharja, pieni 1 TIG-MAX XT -kuljetuslaatikko 1 käyttöopas ja pikaopas Sivu 8

9 TIG-MAX XT 7000 puhdistaa passivoi kiillottaa merkintä Tuotenumero: Teho: 2500 W Mitat: 380 x 170 x 315 (PxLxK, mm) Suojaluokka: IP23 Paino: 17,0 kg 24h jatkuvaan käyttöön TIG-MAX XT 7000 Puhdistuslaite täydellinen sarja Sarjaan sisältyy: 1 TIG-MAX XT laite 1 TIG-MAX XT kaapeli, sininen, 3 m 1 TIG-MAX XT maadoituskaapeli, musta, 3 m, sisältää maadoitusliittimen 3 TIG-MAX XT harjaa 1 TIG-MAX XT eristysholkki 1 TIG-MAX TC-275 aine, 1 litra 1 TIG-MAX TC-510 neutralisointiaine, 1 litra 1 HSF-nesteastia 1 HSF-pumppusumutin 1,2 l 1 HSF-suojalasit 1 HSF-hengityssuojain 1 HSF-käsineet 2 mikrokuituliinaa Superclean 1 HSF-teräsharja, pieni 1 käyttöopas ja pikaopas lisävarusteet: 1 TIG-MAX XT -kuljetuslaatikko Sivu 9

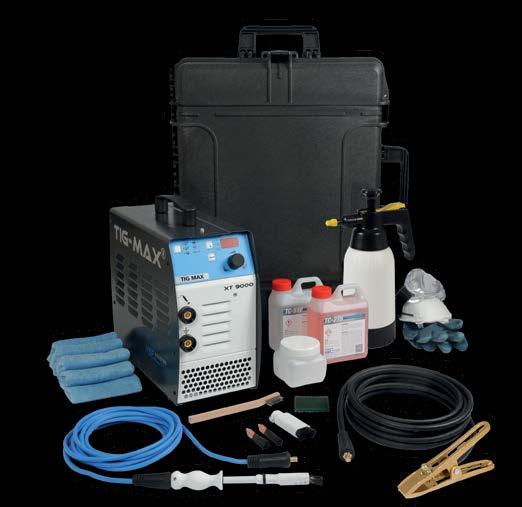

10 TIG-MAX XT 9000 Tuotenumero: Teho: 4000 W Mitat: 380 x 170 x 315 (PxLxK, mm) Suojaluokka: IP23 Paino: 17,0 kg puhdistaa passivoi kiillottaa merkintä 24h jatkuvaan käyttöön TIG-MAX XT 9000 Puhdistuslaite täydellinen sarja Sarjaan sisältyy: 1 TIG-MAX XT laite 1 TIG-MAX XT kaapeli, sininen, 6 m 1 TIG-MAX XT maadoituskaapeli, musta, 6 m, sisältää maadoitusliittimen 5 TIG-MAX XT harjaa 1 TIG-MAX XT eristysholkki 1 TIG-MAX XT -kaksoisharja-adapteri 1 TIG-MAX XT -kaksoisharjan eristysholkki 1 TIG-MAX TC-275 aine, 1 litra 1 TIG-MAX TC-510 neutralisointiaine, 1 litra 1 HSF-nesteastia 1 HSF-pumppusumutin 1,2 l 1 HSF-suojalasit 1 HSF-hengityssuojain 1 HSF-käsineet 5 mikrokuituliinaa Superclean 1 HSF-teräsharja, pieni 1 TIG-MAX XT -kuljetuslaatikko 1 käyttöopas ja pikaopas Sivu 10

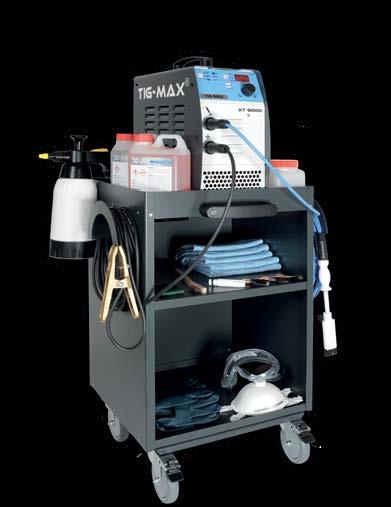

11 TIG-MAX XT 9000 JA KÄRRY Tuotenumero: puhdistaa passivoi kiillottaa merkintä Teho: 4000 W Mitat: 380 x 170 x 315 (PxLxK, mm) Suojaluokka: IP23 Paino: 17,0 kg 24h jatkuvaan käyttöön TIG-MAX XT 9000 Puhdistuslaite täydellinen sarja, sisältää kärryn Sarjaan sisältyy: 1 TIG-MAX XT laite 1 TIG-MAX XT kaapeli, sininen, 6 m 1 TIG-MAX XT maadoituskaapeli, musta, 6 m, sisältää maadoitusliittimen 5 TIG-MAX XT harjaa 1 TIG-MAX XT eristysholkki 1 TIG-MAX XT -kaksoisharja-adapteri 1 TIG-MAX XT -kaksoisharjan eristysholkki 1 TIG-MAX TC-275 aine, 1 litra 1 TIG-MAX TC-510 neutralisointiaine, 1 litra 1 HSF-nesteastia 1 HSF-pumppusumutin 1,2 l 1 HSF-suojalasit 1 HSF-hengityssuojain 1 HSF-käsineet 5 mikrokuituliinaa Superclean 1 HSF-teräsharja, pieni 1 TIG-MAX XT kärry 1 käyttöopas ja pikaopas Sivu 12

12 TIG-MAX PUHDISTUSPÖYTÄ Vankka rakenne ja kätevä varustelu. Valmistettu kokonaan ruostumattomasta teräksestä. Pöydässä on kaksi telinettä painepumpun suuttimelle ja kolme telinettä kaapeleille. Pyörien ansiosta pöytää voidaan liikuttaa työpajalla vaivatta. Viemärin avulla neste voidaan kerätä astiaan hävitettäväksi. Työkappale voidaan kytkeä pöydässä olevaan maadoituspisteeseen. - mitat (PxLxK, cm): 128 x 67,5 x 108,5 - työskentelypinta (PxLxK, cm): 114 x 66 x 96 Tuotenumero: 5200 TIG-MAX HÖYRYPESURI Sanomme valkoisille jäljille ja reunoille! Huippuluokan tekniikka ja ainutlaatuista tehoa watin lämmitysteho - 8 baarin työpaine - 2 litran säiliö - säiliön lämpötila 171 C - lämpenee noin 5 minuutissa - paino 8,8 kg - kotelo kokonaan ruostumatonta terästä - mitat (PxLxK, mm): 322 x 365 x tarvikkeet sisältyvät Tuotenumero: Sivu 12

13 TB-01 esiaine NESTEET Erityisesti ruostumattoman teräksen puhdistamiseen tarkoitettu pesuaine, ennen hitsausta. Estää epäpuhtauksien palamisen kiinni pintaan. Tuotenumero, 1 litra: 4300 Tuotenumero, 5 litraa: 4301 TB-21 neste mieto keskivoimakas voimakas kiillotus passivoiva NSF-hyväksytty Tuotenumero, 1 litra: 4302 Tuotenumero, 5 litraa: 4304 TB-25 neste mieto keskivoimakas voimakas kiillotus passivoiva NSF-hyväksytty Tuotenumero, 1 litra: 4305, tuotenumero, 5 litraa: 4306 TB-30 ND neste mieto keskivoimakas voimakas kiillotus passivoiva NSF-hyväksytty Tuotenumero, 1 litra: 4308, tuotenumero, 5 litraa: 4307 TB-31 ND neste mieto keskivoimakas voimakas kiillotus passivoiva NSF-hyväksytty Tuotenumero, 1 litra: 4309, tuotenumero, 5 litraa: 4310 Sivu 13

14 NESTEET TC-225 neste TC-275-nesteeseen verrattuna TC-225 on puolet miedompi, joten se soveltuu erityisesti TIG-hitsauksiin. TC-225 ei sisällä happoja, kuten typpihappoa tai rikkihappoa, joten aine on turvallinen käyttää. mieto keskivoimakas voimakas kiillotus passivoiva Tuotenumero, 1 litra: 4319, tuotenumero, 5 litraa: 4318 TC-275 neste Tehokas neste vahvasti hapettuneiden hitsien puhdistamiseen. Erityisen koostumuksensa ansiosta tämä on nopeiten vaikuttava neste hitsaussaumojen käsittelyssä. Se sopii myös vaikeisiin värjäytymiin. Soveltuu erityisesti elektrolyyttikiillotukseen. Ei sisällä happoja, kuten typpihappoa tai rikkihappoa, joten aine on turvallinen käyttää. 3 in 1 Paras teho Paras kiillotusteho Paras passivointiteho mieto keskivoimakas voimakas kiillotus passivoiva Tuotenumero, 1 litra: 4321, tuotenumero, 5 litraa: 4320 Sivu 14

15 TB-40 neutralointiaine TB-21- ja TB-25-nesteiden poistoon. NESTEET Tuotenumero, 1 litra: 4311, tuotenumero, 5 litraa: 4312 TB-41 neutralointiaine TB-30ND- ja TB-31ND-nesteiden poistoon. Tuotenumero, 1 litra: 4313, tuotenumero, 5 litraa: 4314 TC-510 neutralointiaine TC-225- ja TC-275-nesteiden poistoon. Tuotenumero, 1 litra: 4323, tuotenumero, 5 litraa: 4322 TB-50 viimeistely- ja valkaisuneste Erityinen neste kiteytyneiden fosforijäämien irrottamiseen teräspinnoista. Lisäksi TB-50 soveltuu erittäin hyvin loppupuhdistukseen ja kiillon parantamiseen. Se poistaa sormenjäljet, hylkii pölyä ja estää myös uudelleensaastumisen. Tuotenumero, 1 litra: 4315, tuotenumero, 5 litraa: 4316 Sivu 15

16 MERKINTÄTARVIKKEET Teräksen merkitseminen logollasi, sarjanumerolla tai tyyppimerkinnällä on helppoa! TIG-MAX XT -merkintäsetti TIG-MAX XT -merkintäsetti Sarjaan sisältyy: 1 TIG-MAX XT -laatikko, pieni 1 TIG-MAX XT TM 90 -merkintäliuos, 1 litra 1 TIG-MAX XT -merkintäadapteri 1 TIG-MAX XT -merkintäelektrodi 1 HSF-huopateippi, 1 m 10 HSF O-rengasta 1 merkintäsapluuna, noin 80x55 mm 1 suojateippi, 25 mm leveä 1 sakset 1 lenkkiavain, 13 mm Sarjaan sisältyy: 1 TIG-MAX XT TM 90 -merkintäliuos, 0,5 litraa 1 TIG-MAX XT -merkintäadapteri 1 TIG-MAX XT -merkintäelektrodi 1 HSF-huopateippi, 0,5 m 5 HSF O-rengasta Tig-Max XT tuotenumero: Tig-Max XT tuotenumero: Tig Brush tuotenumero: 4200 Tig Brush tuotenumero: 4201 YKSITTÄINEN merkintäsapluuna Merkintäsapluuna yksittäiselle tekstille tai kuvalle, kuten merkille tai logon etsaamiseen teräspintaan. Jopa 500 merkintää. Pyydä oma yksittäinen sapluunasi! Tuotenumero: 4210 Sivu 16

17 TIG-MAX XT -merkintäadapteri Merkintäadapterilla voit merkitä tai etsata teräspintaa. MERKINTÄTARVIKKEET Tig-Max XT tuotenumero: Tig Brush tuotenumero: 4205 TIG-MAX XT -merkintäelektrodi Sen avulla voit merkitä logon tai muun kuvan teräspintaan laitteella. Tig-Max XT tuotenumero: Tig Brush tuotenumero: 4206 TIG-MAX XT TM-90 -merkintäaine Käytä laitteen kanssa etsataksesi kemiallisesti logon, tekstiä jne. teräspintaan. Tuotenumero, 0,5 litraa: Tuotenumero, 1 litra: 4209 HSF -merkintähuopateippi, 1 metri Merkitse tai kirjoita HSF-huopanauhalla. Se on suunniteltu erityisesti merkintäelektrodin kanssa käytettäväksi. Mitat: 60x1000x2 mm Tuotenumero: 4207 HSF -O-renkaat 30/40 mm elektrodeille Käytetään huopanauhan kiinnittämiseen merkintäelektrodiin. Tuotenumero: 4208 Sivu 17

18 BROTHER P-TOUCH D600VP MERKINTÄTARVIKKEET Tulostin ammattikäyttöön. Värinäyttö, tarkkuus 180 dpi, leveydet mm, sisältää virtajohdon, USB-johdon, kuljetuslaatikon, yhden tavallisen nauhan ja yhden stensiilinauhan. Tuotenumero: 4202 BROTHER P-TOUCH D800W PC-tulostin ammattikäyttöön. WLAN ja erillinen LCDnäppäimistö, tarkkuus 360 dpi, leveydet mm, sisältää virtajohdon ja USB-johdon. Tuotenumero: Merkintätulostin ammattikäyttöön Suuria tulostusmääriä varten. Tarkkuus 300 dpi, leveys 100 mm, sisältää virtajohdon ja USB-johdon. Tuotenumero: BROTHER P-TOUCH -stensiilinauha Stensiilinauha, leveys 12, 24 ja 36 mm. Sopii malleihin P-TOUCH D600VP ja D800W. Tuotenumero 18 mm: 4203 Tuotenumero 24 mm: 4204 Tuotenumero 36 mm: Tulostimen stensiilipaperi Stensiilipaperi, rulla stensiilitulostimelle. Leveys: 100 mm, pituus: 3 m / 30 m Tuotenumero, 3 m: Tuotenumero, 30 m: Sivu 18

19 TIG-MAX XT -kaapeli täydellinen Sininen kaapeli, jossa kahva ja liukuva eristysholkki Tuotenumero: 3m: m: m: PageNole TIG-MAX XT -jatkokaapeli Sininen, kiinteälle XT-kahvalle Tuotenumero: 3m: m: m: TIG-MAX XT -maadoituskaapeli Musta, sisältää maadoitusliittimen TIG-MAX XT -jatkokaapeli Musta, XT-maadoituskaapelille Tuotenumero: 3 m: m: TIG-MAX XT -kaapeli Sininen Tuotenumero: 3m: m: m: TIG-BRUSH -kaapeli, muotoiltu Punainen, kiinteällä kahvalla Tuotenumero: 3 m: m: TIG-BRUSH -kaapeli, muotoiltu UUSI Sininen, kiinteällä kahvalla Tuotenumero: 3m: m: m: 4457 TIG-BRUSH -jatkokaapeli Punainen, muotoillulle Tig-Brush-kahvalle Tuotenumero: 3 m: m: 4501 TIG-BRUSH -maadoituskaapeli Musta, sisältää maadoitusliittimen Tuotenumero: 3 m: 4506 TIG-BRUSH -jatkokaapeli Musta, Tig-Brush-maadoituskaapelille Tuotenumero: 3 m: m: 4504 Tuotenumero: 3 m: 4507 Sivu 19

20 HARJAT TIG-MAX XT -kaksoisharja-adapteri TIG-MAX XT -adapteri neljälle harjalle Tuotenumero: Eristysholkki ja harja eivät sisälly TIG-MAX XT -harja M6-ulkokierteet, malleille XT 4000 ja 6000 Tuotenumero: Eristysholkki ja harja eivät sisälly TIG-MAX XT -harja M6-ulkokierteet, malleille XT 7000 ja 9000 Tuotenumero 1 kpl: , tuotenumero 10 kpl: TIG-MAX XT -teräsharja M6-ulkokierteet, teräsrunko Tuotenumero 1 kpl: 44101, tuotenumero 10 kpl: TIG-MAX XT litteä harja M6-ulkokierteet Tuotenumero 1 kpl: 44011, tuotenumero 10 kpl: TIG-MAX -harja M7 kartiomainen Tuotenumero koko S: 44040, tuotenumero koko M: Puhdistusharja M10-sisäkierteet Tuotenumero 1 kpl: , tuotenumero 10 kpl: TIG-MAX XT sisäpinnan harjat M6-ulkokierteet, halkaisija mm Tuotenumero 15 mm: Tuotenumero 18 mm: Tuotenumero 25 mm: Tuotenumero 42 mm: Tuotenumero 50 mm: Tuotenumero 1 kpl: 4400, tuotenumero 10 kpl: TIG-BRUSH -harja M6-ulkokierteet Harja Superharja Tuotenumero 1 kpl: 4401, tuotenumero 1 kpl: 4410 Tuotenumero 10 kpl: 4402, tuotenumero 10 kpl: 4420 Sivu 20

21 KAHVAT, TAPIT JA HOLKIT TIG-MAX XT kiinteä kahva + kynä + sauva TIG-MAX XT kiinteä kahva + sauva Tuotenumero: Tuotenumero: XT 4000 / XT 6000 XT 7000 / XT 9000 Tuotenumero: TIG-MAX XT kiinteä kahva TIG-MAX XT Sauvat Tuotenumero: suora 85 mm: mm: mm: Tuotenumero: TIG-MAX XT - eristysholkki + kynä Ekstrapitkä 500 mm: TIG-MAX XT -eristysholkki Tuotenumero: Tuotenumero: XT 4000 / XT 6000 XT 7000 / XT 9000 TIG-MAX XT -eristysholkki kahdelle harjalle Tuotenumero: Tuotenumero: XT 4000 / XT 6000 XT 7000 / XT 9000 TIG-MAX XT -eristysholkki neljälle harjalle Tuotenumero: Muunnostappi Tuotenumero: UUTTA! Päivitä M10-sisäkierteillä varustettu laitteesi TEHOKKAILLA HARJOILLAMME! Muunnostappi + eristysholkki Tuotenumero: Tuotenumero: Sivu 21

22 TIG-MAX XT -kärry korkeus: 71 cm pituus: 43 cm leveys: 53 cm Tuotenumero: 5100 TIG-MAX XT -kuljetuslaukku -ulkomitat 396 x 296 x 427 (PxLxK, mm) -sisämitat 381 x 265 x 384 (PxLxK, mm) -paino tyhjänä: 3,10 kg MUUT TARVIKKEET TIG-MAX XT -kuljetuslaukku -ulkomitat 687 x 528 x 276 (PxLxK, mm) -sisämitat 620 x 460 x 250 (PxLxK, mm) -paino tyhjänä: 6,98 kg Tuotenumero: Nesteastia tilavuus: 250 ml Tuotenumero: 4601 CHE-matto 80x100 cm Öljyn- ja haponkestävä Tuotenumero: 4702 Mikrokuituliina 40x40 cm Tuotenumero: 6000 Tuotenumero: 4711 Pumppupullo tilavuus: 1,2 l Suihkepullo tilavuus: 0,5 l Suojalasit Hengityssuojain Tuotenumero: 4699 Tuotenumero: 4700 Suojakäsineet Kuparitahna Tuotenumero: 4716 Tuotenumero: 4717 HSF-teräsharjat pieni iso Ruostumattomilla teräsharjaksilla Tuotenumero: 4715 Tuotenumero: 4718 Tuotenumero: 4406 Tuotenumero: 4405 Sivu 22

23 ENNEN - JÄLKEEN ESIMERKKEJÄ TIG-MAX XT puhdistaa KAIKEN Sivu 23

24 JÄLKIHOITO Hitsaussauman puhdistuksen jälkeisiä vinkkejä Hitsaussaumojen viimeistely puhdistamisen jälkeen on tärkeää, jotta työkappale ei korrosoidu tai tummennu ja jotta sauman ympärille ei muodostu reunoja tai värimuutoksia. 1. Neutralisoi Lisää neutralisointiainetta (esim. TC-510) pumppupulloon tai suihkepulloon. Suihkuta neutralisointiainetta käsitellylle pinnalle. Suihkuta ainetta huolellisesti koko alueelle, jossa on ollut nestettä. 2. Huuhtele Huuhtele käsitelty alue puhtaalla vedellä. Käytä runsaasti vettä ja varmista, että kaikki nesteet poistuvat pinnalta. Käsitellyn pinnan huuhtelu voidaan esimerkiksi suorittaa painepesurilla. 3. Kuivaaminen Kuivaa käsitelty alue puhtaalla mikrokuituliinalla. 1. Neutralisoi Lisää neutralisointiainetta (esim. TC-510) pumppupulloon tai suihkepulloon. Suihkuta neutralisointiainetta käsitellylle pinnalle. Suihkuta ainetta huolellisesti koko alueelle, jossa on ollut nestettä. 2. Höyrytys Käytä erityistä höyrypesuriamme nesteen poistamiseksi pinnalta. Vedä pesuri niin monta kertaa käsitellyn alueen yli, että kaikki pesunestejäänteet on poistunut. 3. Kuivaaminen Kuivaa käsitelty alue puhtaalla mikrokuituliinalla. Sivu 24

25 YLLÄPITO JA HUOLTO Puhdistus ja ylläpito työn jälkeen Kun olet tehnyt työsi valmiiksi TIG-MAX XT:lla, noudata seuraavia helppoja hoitoja ylläpito-ohjeita. 1. Sammuta laite ja irrota sininen kaapeli. 2. Irrota harja sauvasta. 3. Irrota eristysholkki. 4. Irrota sauva kahvasta. 5. Pese kaikki osat huolellisesti juoksevan veden alla. 6. Anna osien kuivua yön yli ennen niiden pakkaamista. 1. Huuhtele harjat huolellisesti lämpimässä vedessä jokaisen käytön jälkeen ja anna niiden kuivua täysin. Varmista, että kuidut pysyvät suorassa. 2. Jos harjan kuparivastake on likainen, puhdista se pienellä teräsharjalla, jotta sen liitos pysyy hyvänä. 3. Jos harjan kierteisiin, sauvaan tai kahvaan ilmestyy kerrostumia, puhdista ne pienellä teräsharjalla. Muuten kierteet saattavat leikata kiinni ja teho huonontua. Maadoitusliittimen ylläpito Maadoitusliittimen likaantuminen tai syöpyminen voi vaikuttaa sähköliitokseen, joka vuorostaan vaikuttaa tehoon. 1. Sammuta laite ja irrota maadoituskaapeli TIG-MAXlaitteesta. Lukitse maadoituspihti ruuvipenkkiin, jossa on pehmeät leuat. 2. Puhdista maadoituspihti ja erityisesti sen kärjet hienojakoisella teräsharjalla. 3. Maadoitusliittimen sähköliitos on jälleen hyvä. Sivu 25

26 Maahantuoja: Masino Welding Oy Kärkikuja 3, Vantaa Puh
