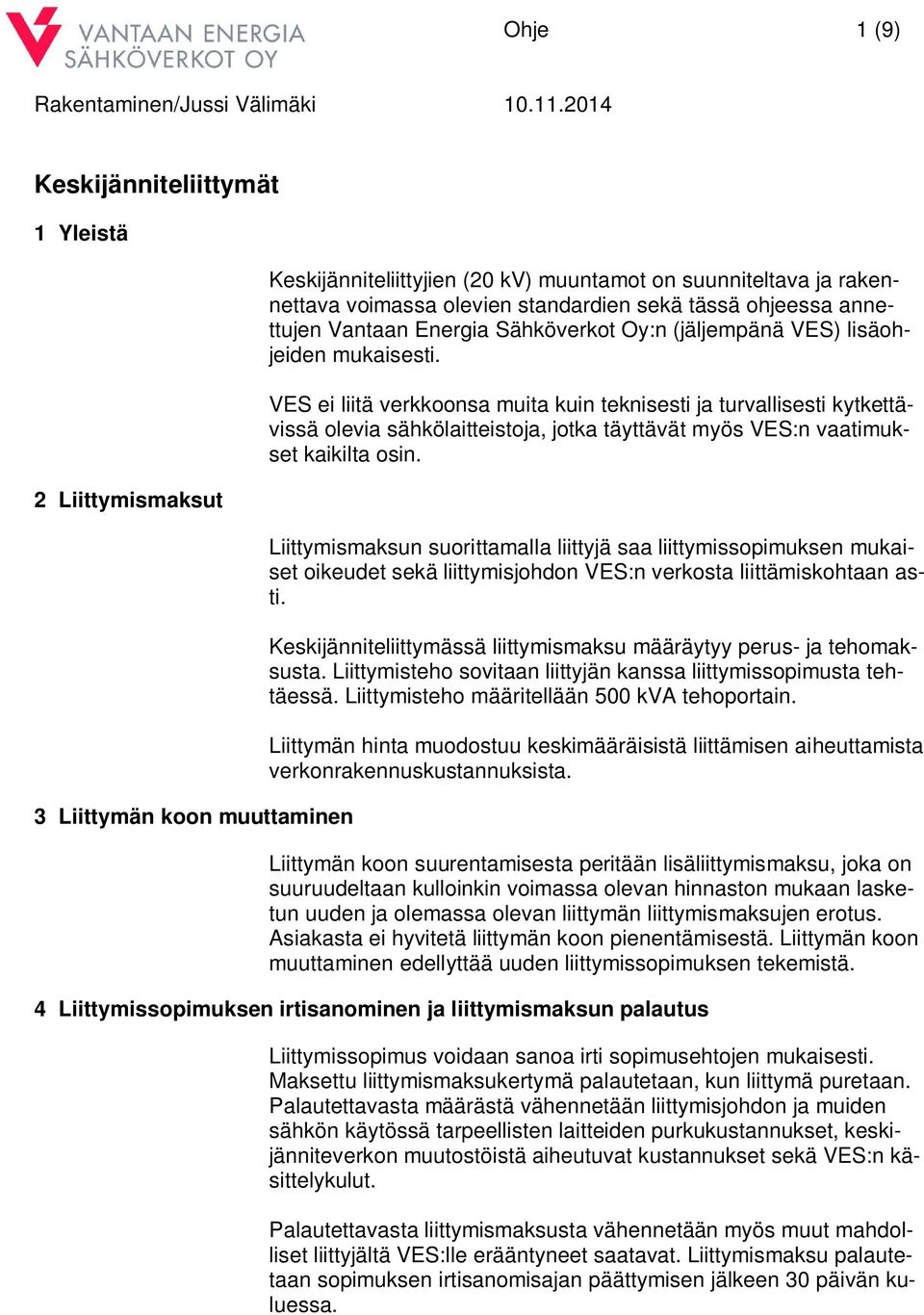

1 Ohje 1 (9) Keskijänniteliittymät 1 Yleistä 2 Liittymismaksut 3 Liittymän koon muuttaminen Keskijänniteliittyjien (20 kv) muuntamot on suunniteltava ja rakennettava voimassa olevien standardien sekä tässä ohjeessa annettujen Vantaan Energia Sähköverkot Oy:n (jäljempänä VES) lisäohjeiden mukaisesti. VES ei liitä verkkoonsa muita kuin teknisesti ja turvallisesti kytkettävissä olevia sähkölaitteistoja, jotka täyttävät myös VES:n vaatimukset kaikilta osin. Liittymismaksun suorittamalla liittyjä saa liittymissopimuksen mukaiset oikeudet sekä liittymisjohdon VES:n verkosta liittämiskohtaan asti. Keskijänniteliittymässä liittymismaksu määräytyy perus- ja tehomaksusta. Liittymisteho sovitaan liittyjän kanssa liittymissopimusta tehtäessä. Liittymisteho määritellään 500 kva tehoportain. Liittymän hinta muodostuu keskimääräisistä liittämisen aiheuttamista verkonrakennuskustannuksista. Liittymän koon suurentamisesta peritään lisäliittymismaksu, joka on suuruudeltaan kulloinkin voimassa olevan hinnaston mukaan lasketun uuden ja olemassa olevan liittymän liittymismaksujen erotus. Asiakasta ei hyvitetä liittymän koon pienentämisestä. Liittymän koon muuttaminen edellyttää uuden liittymissopimuksen tekemistä. 4 Liittymissopimuksen irtisanominen ja liittymismaksun palautus Liittymissopimus voidaan sanoa irti sopimusehtojen mukaisesti. Maksettu liittymismaksukertymä palautetaan, kun liittymä puretaan. Palautettavasta määrästä vähennetään liittymisjohdon ja muiden sähkön käytössä tarpeellisten laitteiden purkukustannukset, keskijänniteverkon muutostöistä aiheutuvat kustannukset sekä VES:n käsittelykulut. Palautettavasta liittymismaksusta vähennetään myös muut mahdolliset liittyjältä VES:lle erääntyneet saatavat. Liittymismaksu palautetaan sopimuksen irtisanomisajan päättymisen jälkeen 30 päivän kuluessa.

2 Ohje 2 (9) 5 Muuntamo- tai kojeistotila 6 Keskijännitekojeisto 6.1 Mitoitus ja rakenne Muuntamo- tai kojeistotila sijoitetaan joko katutason tilaan, jonka käyntiovi avautuu suoraan ulos tai erilliseen puistomuuntamoon. Kojeistotilaan sijoitetaan vähintään keskijännitekojeisto ja -mittaus. Tilan tulee sijaita sopivassa paikassa VES:n jakeluverkon kannalta. Sijoituspaikka tulee hyväksyttää VES:n suunnittelijalla suunnittelun alkuvaiheessa. Kojeistotilassa tulee olla 900 mm syvyinen ja koko huonetilan leveydelle ulottuva kaapelikanaali. Saneerauskohteissa voidaan VES:n hyväksynnällä käyttää vaihtoehtoisia ratkaisuja. Tilan käyntiovi suositellaan varustettavaksi sisäpuolelta paniikkisalvalla. Uudet ja saneerattavat muuntamokojeistot tulee mitoittaa seuraavien arvojen mukaisesti: - nimellisjännite 24 kv - pääkytkinlaitteen katkaisukyky 20 ka - Terminen oikosulkukestoisuus 20 ka (1s) - Dynaaminen oikosulkukestoisuus 50 ka - Liittymiskennon kuormanerottimen ja kiskojen nimellisvirta 630 A Keskijänniteliittymä liitetään osaksi VES:n rengasverkkoa, jolloin liittymiskennoja tulee olla vähintään kaksi. Tarvittaessa liittyjän on hankittava kojeistoon VES:n käyttöön kolmas liittymiskenno. Kaikki liittymiskennot tulee varustaa kuormaerottimilla ja kiinteästi asennetuilla maadoituserottimilla. Liittymiskennojen leveys tulee olla vähintään 500 mm, jos kaapelipäätteet asennetaan peräkkäin kojeiston etureunasta katsottuna. Muulloin liittymiskennojen leveydeksi riittää 375 mm. Verkkokaapelipäätteen kaapelikenkien kiinnityskohdan tulee olla kaapelikanaalin pohjasta mitattuna noin 1500 mm korkeudella. Verkkokaapelin kojeiston puoleiset liittimet merkitään vaihemerkinnöillä. Mittauskennon kiskostossa virtamuuntajien molemmilla puolilla tulee olla maadoituspallot lisämaadoittamista varten. Kojeiston rakenteessa tulee huomioida, että VES:n liittymiskennot ovat ensimmäisinä putkitusten läpivientikohdasta katsottuna. Läpi-

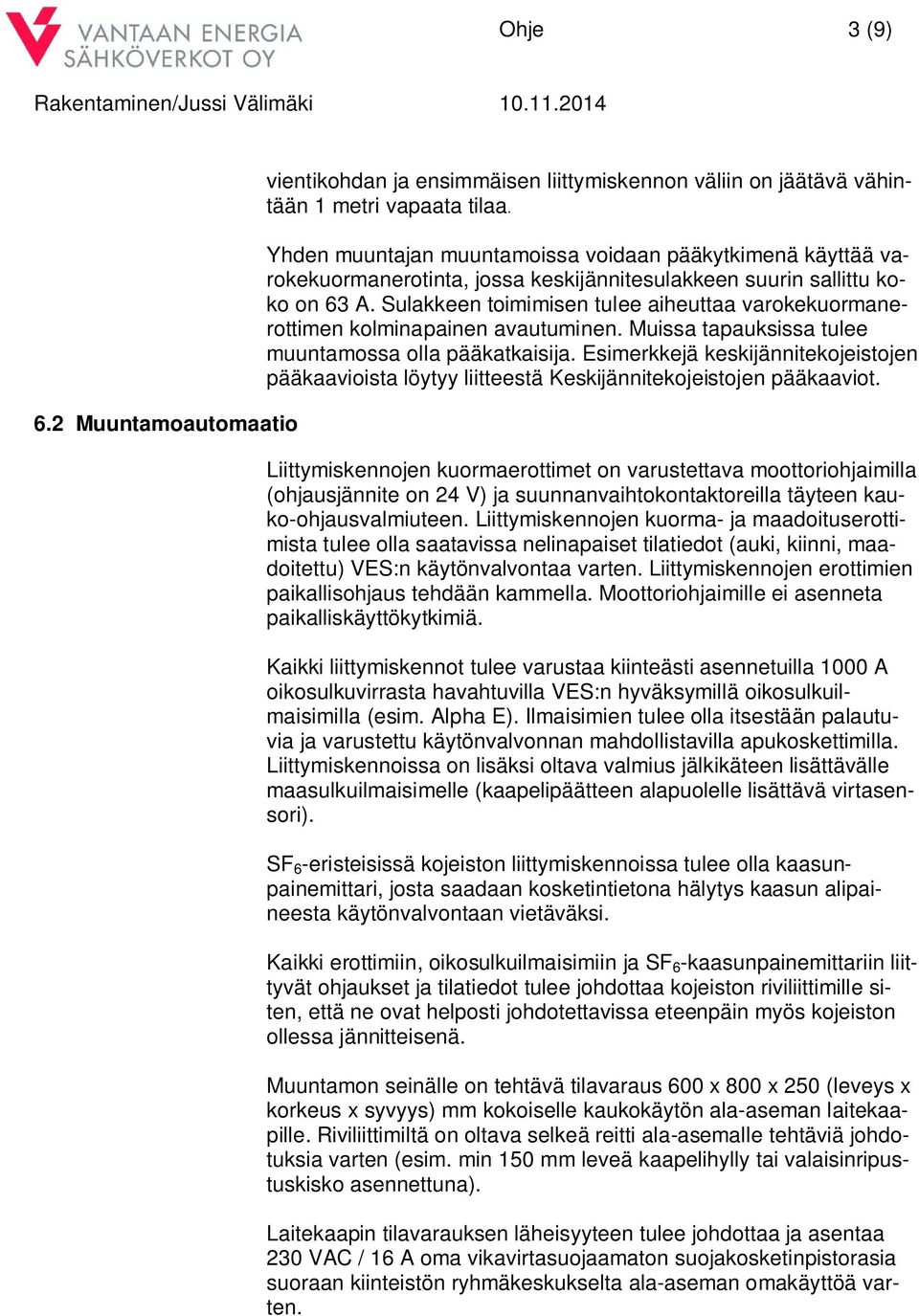

3 Ohje 3 (9) 6.2 Muuntamoautomaatio vientikohdan ja ensimmäisen liittymiskennon väliin on jäätävä vähintään 1 metri vapaata tilaa. Yhden muuntajan muuntamoissa voidaan pääkytkimenä käyttää varokekuormanerotinta, jossa keskijännitesulakkeen suurin sallittu koko on 63 A. Sulakkeen toimimisen tulee aiheuttaa varokekuormanerottimen kolminapainen avautuminen. Muissa tapauksissa tulee muuntamossa olla pääkatkaisija. Esimerkkejä keskijännitekojeistojen pääkaavioista löytyy liitteestä Keskijännitekojeistojen pääkaaviot. Liittymiskennojen kuormaerottimet on varustettava moottoriohjaimilla (ohjausjännite on 24 V) ja suunnanvaihtokontaktoreilla täyteen kauko-ohjausvalmiuteen. Liittymiskennojen kuorma- ja maadoituserottimista tulee olla saatavissa nelinapaiset tilatiedot (auki, kiinni, maadoitettu) VES:n käytönvalvontaa varten. Liittymiskennojen erottimien paikallisohjaus tehdään kammella. Moottoriohjaimille ei asenneta paikalliskäyttökytkimiä. Kaikki liittymiskennot tulee varustaa kiinteästi asennetuilla 1000 A oikosulkuvirrasta havahtuvilla VES:n hyväksymillä oikosulkuilmaisimilla (esim. Alpha E). Ilmaisimien tulee olla itsestään palautuvia ja varustettu käytönvalvonnan mahdollistavilla apukoskettimilla. Liittymiskennoissa on lisäksi oltava valmius jälkikäteen lisättävälle maasulkuilmaisimelle (kaapelipäätteen alapuolelle lisättävä virtasensori). SF 6 -eristeisissä kojeiston liittymiskennoissa tulee olla kaasunpainemittari, josta saadaan kosketintietona hälytys kaasun alipaineesta käytönvalvontaan vietäväksi. Kaikki erottimiin, oikosulkuilmaisimiin ja SF 6 -kaasunpainemittariin liittyvät ohjaukset ja tilatiedot tulee johdottaa kojeiston riviliittimille siten, että ne ovat helposti johdotettavissa eteenpäin myös kojeiston ollessa jännitteisenä. Muuntamon seinälle on tehtävä tilavaraus 600 x 800 x 250 (leveys x korkeus x syvyys) mm kokoiselle kaukokäytön ala-aseman laitekaapille. Riviliittimiltä on oltava selkeä reitti ala-asemalle tehtäviä johdotuksia varten (esim. min 150 mm leveä kaapelihylly tai valaisinripustuskisko asennettuna). Laitekaapin tilavarauksen läheisyyteen tulee johdottaa ja asentaa 230 VAC / 16 A oma vikavirtasuojaamaton suojakosketinpistorasia suoraan kiinteistön ryhmäkeskukselta ala-aseman omakäyttöä varten.

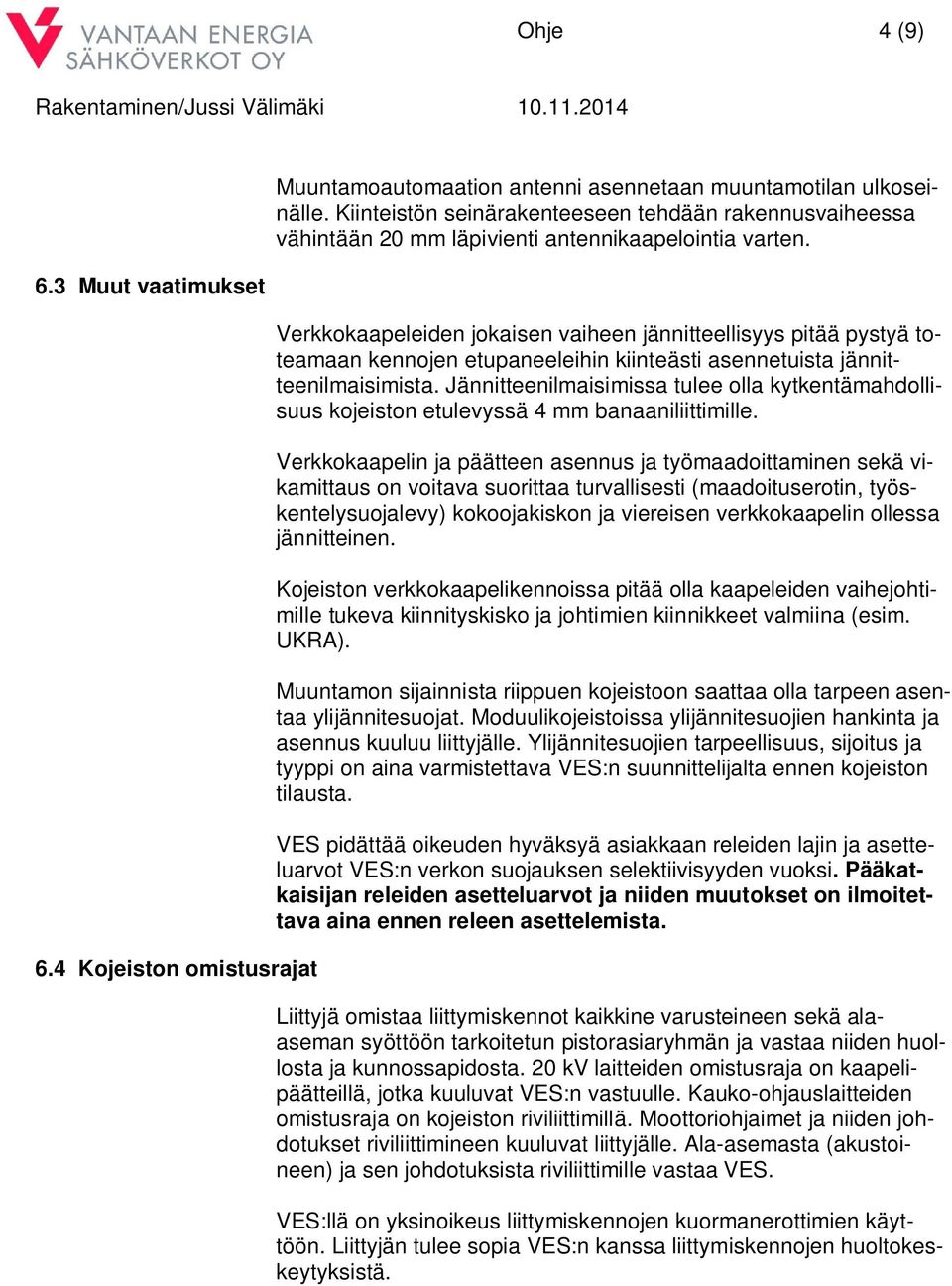

4 Ohje 4 (9) 6.3 Muut vaatimukset 6.4 Kojeiston omistusrajat Muuntamoautomaation antenni asennetaan muuntamotilan ulkoseinälle. Kiinteistön seinärakenteeseen tehdään rakennusvaiheessa vähintään 20 mm läpivienti antennikaapelointia varten. Verkkokaapeleiden jokaisen vaiheen jännitteellisyys pitää pystyä toteamaan kennojen etupaneeleihin kiinteästi asennetuista jännitteenilmaisimista. Jännitteenilmaisimissa tulee olla kytkentämahdollisuus kojeiston etulevyssä 4 mm banaaniliittimille. Verkkokaapelin ja päätteen asennus ja työmaadoittaminen sekä vikamittaus on voitava suorittaa turvallisesti (maadoituserotin, työskentelysuojalevy) kokoojakiskon ja viereisen verkkokaapelin ollessa jännitteinen. Kojeiston verkkokaapelikennoissa pitää olla kaapeleiden vaihejohtimille tukeva kiinnityskisko ja johtimien kiinnikkeet valmiina (esim. UKRA). Muuntamon sijainnista riippuen kojeistoon saattaa olla tarpeen asentaa ylijännitesuojat. Moduulikojeistoissa ylijännitesuojien hankinta ja asennus kuuluu liittyjälle. Ylijännitesuojien tarpeellisuus, sijoitus ja tyyppi on aina varmistettava VES:n suunnittelijalta ennen kojeiston tilausta. VES pidättää oikeuden hyväksyä asiakkaan releiden lajin ja asetteluarvot VES:n verkon suojauksen selektiivisyyden vuoksi. Pääkatkaisijan releiden asetteluarvot ja niiden muutokset on ilmoitettava aina ennen releen asettelemista. Liittyjä omistaa liittymiskennot kaikkine varusteineen sekä alaaseman syöttöön tarkoitetun pistorasiaryhmän ja vastaa niiden huollosta ja kunnossapidosta. 20 kv laitteiden omistusraja on kaapelipäätteillä, jotka kuuluvat VES:n vastuulle. Kauko-ohjauslaitteiden omistusraja on kojeiston riviliittimillä. Moottoriohjaimet ja niiden johdotukset riviliittimineen kuuluvat liittyjälle. Ala-asemasta (akustoineen) ja sen johdotuksista riviliittimille vastaa VES. VES:llä on yksinoikeus liittymiskennojen kuormanerottimien käyttöön. Liittyjän tulee sopia VES:n kanssa liittymiskennojen huoltokeskeytyksistä.

5 Ohje 5 (9) 7 Verkkokaapeliasennukset ja suojaputkitukset 8 Merkinnät Alla olevassa taulukossa on esitetty VES:n uudisasennuksissa käyttämien kj-kaapeleiden tyypit ja pienimmät sallitut taivutussäteet. lopullisessa asennusvedossa (m) kaapeli asennuksessa (m) vaihe kaapeli vaihe kaapeli AHXAMK 3x120+35Cu * 0,51 0,6 0,36 0,42 AHXAMK 3x185+35Cu 0,56 0,64 0,39 0,45 AHXAMK 3x240+35Cu 0,6 0,71 0,42 0,5 *Käytetään uudisasennuksessa vain Lentokentän alueella. Tonttialueella liittyjä vastaa tarvittavien putkitusten rakentamisesta. Putkittamisessa tulee käyttää keltaisia, halkaisijaltaan vähintään 140 mm lujuusluokan A muovisia kaapelinsuojaputkia. Putkien asennussyvyyden tulee olla vähintään 700 mm. Putkiin on asennettava koko matkalle vetonarut. Mahdollisiin mutkakohtiin jätetään vetokaivannot, putkikaaria tai vetokaivoja ei saa käyttää. Sähkösuunnittelijan tulee sopia ja hyväksyttää suunnitteluvaiheessa putkitusreitti VES:n suunnittelijalla. Putkitusreitin tulee olla mahdollisimman lyhyt ja suora sekä kulkea ulkoa kohtisuoraan kojeistotilan kaapelikanaalin päätyyn. Liittyjän tulee asentaa putkitusten rakentamisen yhteydessä VES:n laajan maadoitusverkon maadoitusjohtimet (Cu25) jokaisen verkkokaapelin suojaputken viereen. VES verkonrakennusurakoitsija kytkee maadoitukset muuntamo- tai kojeistotilan päämaadoituskiskoon. Mahdollisten kaapelihyllyjen ym. kaapelireittien asentaminen kuuluu liittyjän sähköurakoitsijalle. Kaikkien verkkokaapeliasennusten on oltava palonkestäviä. VES:n verkonrakennusurakoitsija tekee verkkokaapelityöt, kun keskijännitekojeisto on asennettu, putkitukset ovat valmiit ja kaapelit ovat kytkettävissä kojeistoon. Merkintätarvikkeiden tulee lähtökohtaisesti kestää laitteen elinkaaren ajan sijoituspaikan rasituksia (esim. kosteus, UV-säteily, pakkanen) siten, ettei niiden tulkittavuudessa tapahdu muutoksia.

6 Ohje 6 (9) 8.1 Ulkopuoliset merkinnät Muuntamotilan ulkopuolelle tulee asentaa allekkain seuraavat merkintäkilvet sen laitetilan oveen, jossa liittymiskennot sijaitsevat. 1 Muuntamon tunnuskilpi: - koko 155 x 75 mm - tekstikorkeus 55 mm - taustaväri valkoinen - tekstiväri musta - VES ilmoittaa muuntamotunnuksen 2 Muuntamo-kilpi: - standardikilpi - koko 120 x 300 mm - taustaväri sininen - tekstiväri valkoinen 3 Hengenvaarakilpi: - standardikilpi - koko 120 x 300 mm 4 Kauko-ohjattavista erottimista varoittava kilpi (tarvittaessa): - koko 120 x 300 mm - taustaväri keltainen - symboli musta - VES vastaa merkinnästä Jos kuluttajamuuntamo on puistomuuntamo, merkinnät tehdään siten, että ne näkyvät muuntamon normaaliin lähestymissuuntaan. Hengenvaarakilpi tulee asentaa muuntamotilan jokaiseen oveen ja puistomuuntamon jokaiselle sivulle. Merkintöjen tekemisestä vastaa liittyjän sähköurakoitsija kauko-ohjattavista erottimista varoittavaa kilpeä lukuun ottamatta.

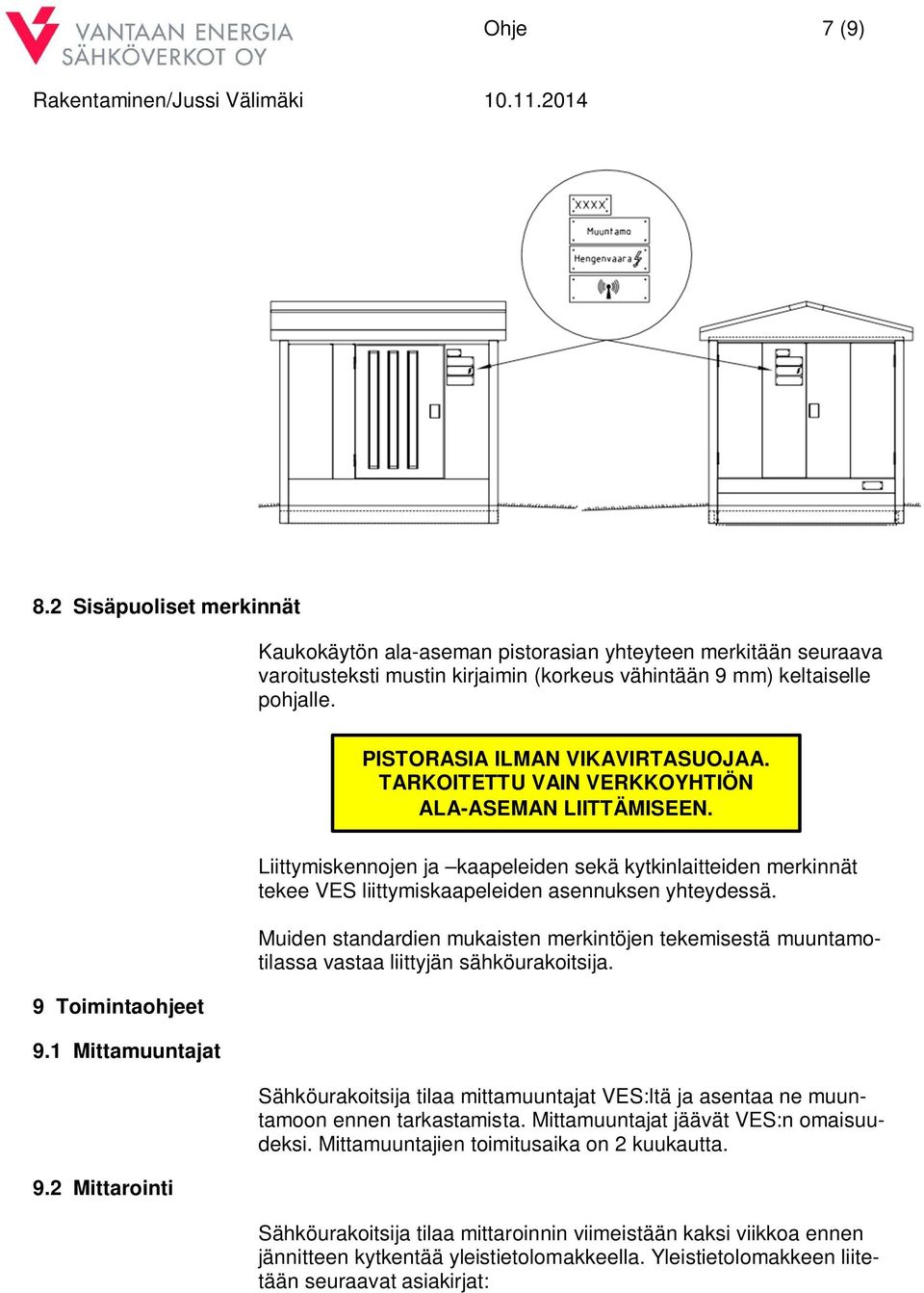

7 Ohje 7 (9) 8.2 Sisäpuoliset merkinnät Kaukokäytön ala-aseman pistorasian yhteyteen merkitään seuraava varoitusteksti mustin kirjaimin (korkeus vähintään 9 mm) keltaiselle pohjalle. PISTORASIA ILMAN VIKAVIRTASUOJAA. TARKOITETTU VAIN VERKKOYHTIÖN ALA-ASEMAN LIITTÄMISEEN. 9 Toimintaohjeet 9.1 Mittamuuntajat 9.2 Mittarointi Liittymiskennojen ja kaapeleiden sekä kytkinlaitteiden merkinnät tekee VES liittymiskaapeleiden asennuksen yhteydessä. Muiden standardien mukaisten merkintöjen tekemisestä muuntamotilassa vastaa liittyjän sähköurakoitsija. Sähköurakoitsija tilaa mittamuuntajat VES:ltä ja asentaa ne muuntamoon ennen tarkastamista. Mittamuuntajat jäävät VES:n omaisuudeksi. Mittamuuntajien toimitusaika on 2 kuukautta. Sähköurakoitsija tilaa mittaroinnin viimeistään kaksi viikkoa ennen jännitteen kytkentää yleistietolomakkeella. Yleistietolomakkeen liitetään seuraavat asiakirjat:

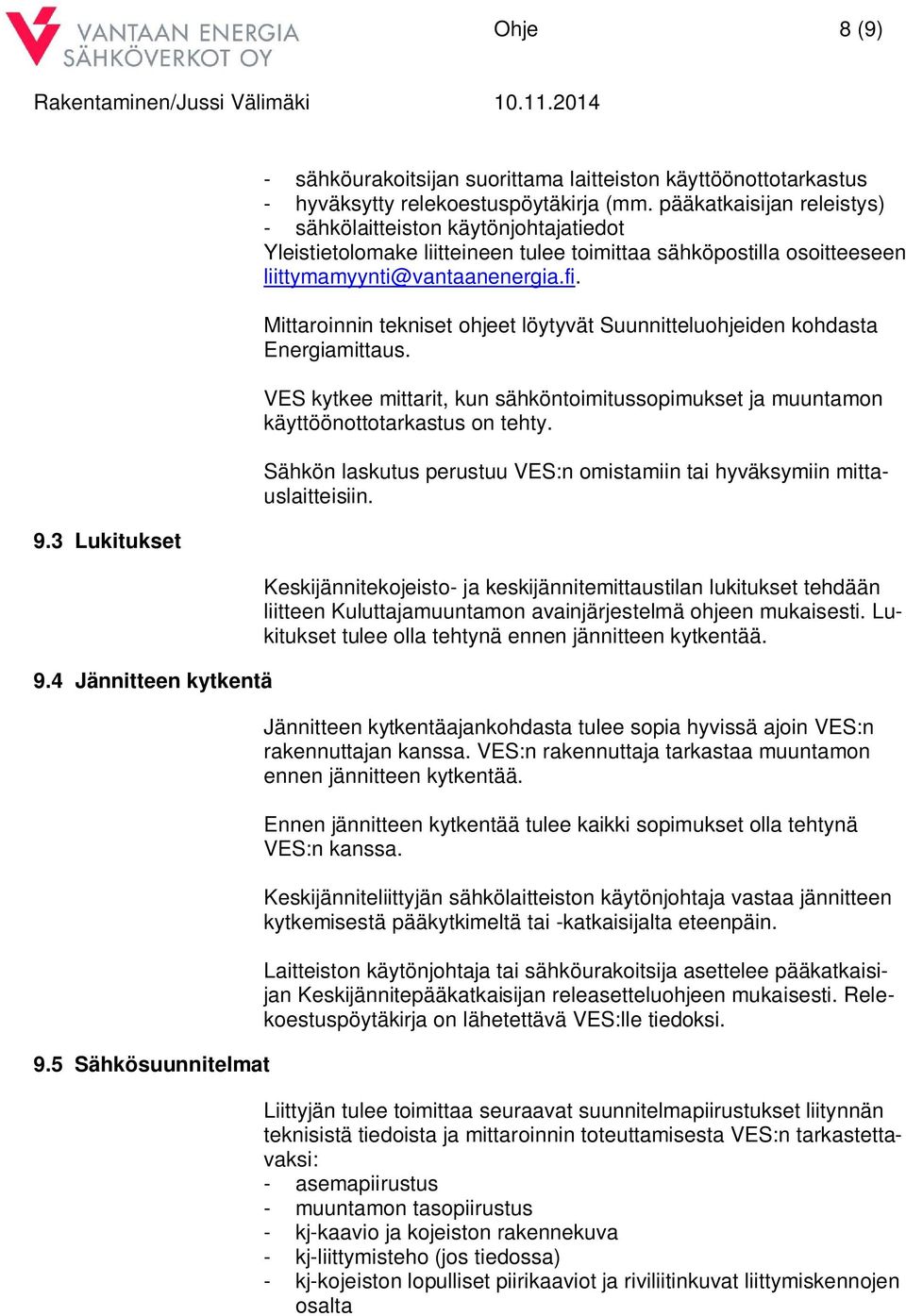

8 Ohje 8 (9) 9.3 Lukitukset 9.4 Jännitteen kytkentä 9.5 Sähkösuunnitelmat - sähköurakoitsijan suorittama laitteiston käyttöönottotarkastus - hyväksytty relekoestuspöytäkirja (mm. pääkatkaisijan releistys) - sähkölaitteiston käytönjohtajatiedot Yleistietolomake liitteineen tulee toimittaa sähköpostilla osoitteeseen liittymamyynti@vantaanenergia.fi. Mittaroinnin tekniset ohjeet löytyvät Suunnitteluohjeiden kohdasta Energiamittaus. VES kytkee mittarit, kun sähköntoimitussopimukset ja muuntamon käyttöönottotarkastus on tehty. Sähkön laskutus perustuu VES:n omistamiin tai hyväksymiin mittauslaitteisiin. Keskijännitekojeisto- ja keskijännitemittaustilan lukitukset tehdään liitteen Kuluttajamuuntamon avainjärjestelmä ohjeen mukaisesti. Lukitukset tulee olla tehtynä ennen jännitteen kytkentää. Jännitteen kytkentäajankohdasta tulee sopia hyvissä ajoin VES:n rakennuttajan kanssa. VES:n rakennuttaja tarkastaa muuntamon ennen jännitteen kytkentää. Ennen jännitteen kytkentää tulee kaikki sopimukset olla tehtynä VES:n kanssa. Keskijänniteliittyjän sähkölaitteiston käytönjohtaja vastaa jännitteen kytkemisestä pääkytkimeltä tai -katkaisijalta eteenpäin. Laitteiston käytönjohtaja tai sähköurakoitsija asettelee pääkatkaisijan Keskijännitepääkatkaisijan releasetteluohjeen mukaisesti. Relekoestuspöytäkirja on lähetettävä VES:lle tiedoksi. Liittyjän tulee toimittaa seuraavat suunnitelmapiirustukset liitynnän teknisistä tiedoista ja mittaroinnin toteuttamisesta VES:n tarkastettavaksi: - asemapiirustus - muuntamon tasopiirustus - kj-kaavio ja kojeiston rakennekuva - kj-liittymisteho (jos tiedossa) - kj-kojeiston lopulliset piirikaaviot ja riviliitinkuvat liittymiskennojen osalta

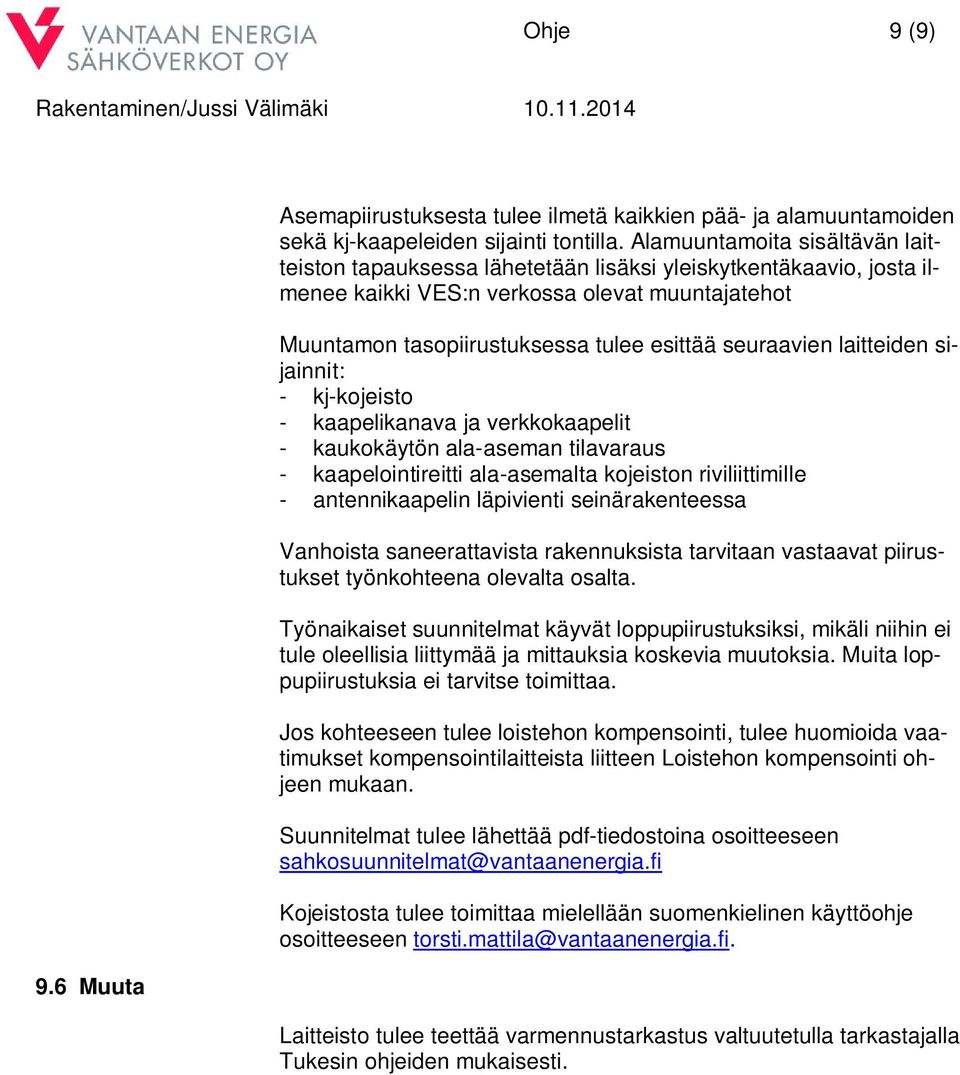

9 Ohje 9 (9) 9.6 Muuta Asemapiirustuksesta tulee ilmetä kaikkien pää- ja alamuuntamoiden sekä kj-kaapeleiden sijainti tontilla. Alamuuntamoita sisältävän laitteiston tapauksessa lähetetään lisäksi yleiskytkentäkaavio, josta ilmenee kaikki VES:n verkossa olevat muuntajatehot Muuntamon tasopiirustuksessa tulee esittää seuraavien laitteiden sijainnit: - kj-kojeisto - kaapelikanava ja verkkokaapelit - kaukokäytön ala-aseman tilavaraus - kaapelointireitti ala-asemalta kojeiston riviliittimille - antennikaapelin läpivienti seinärakenteessa Vanhoista saneerattavista rakennuksista tarvitaan vastaavat piirustukset työnkohteena olevalta osalta. Työnaikaiset suunnitelmat käyvät loppupiirustuksiksi, mikäli niihin ei tule oleellisia liittymää ja mittauksia koskevia muutoksia. Muita loppupiirustuksia ei tarvitse toimittaa. Jos kohteeseen tulee loistehon kompensointi, tulee huomioida vaatimukset kompensointilaitteista liitteen Loistehon kompensointi ohjeen mukaan. Suunnitelmat tulee lähettää pdf-tiedostoina osoitteeseen sahkosuunnitelmat@vantaanenergia.fi Kojeistosta tulee toimittaa mielellään suomenkielinen käyttöohje osoitteeseen torsti.mattila@vantaanenergia.fi. Laitteisto tulee teettää varmennustarkastus valtuutetulla tarkastajalla Tukesin ohjeiden mukaisesti.
