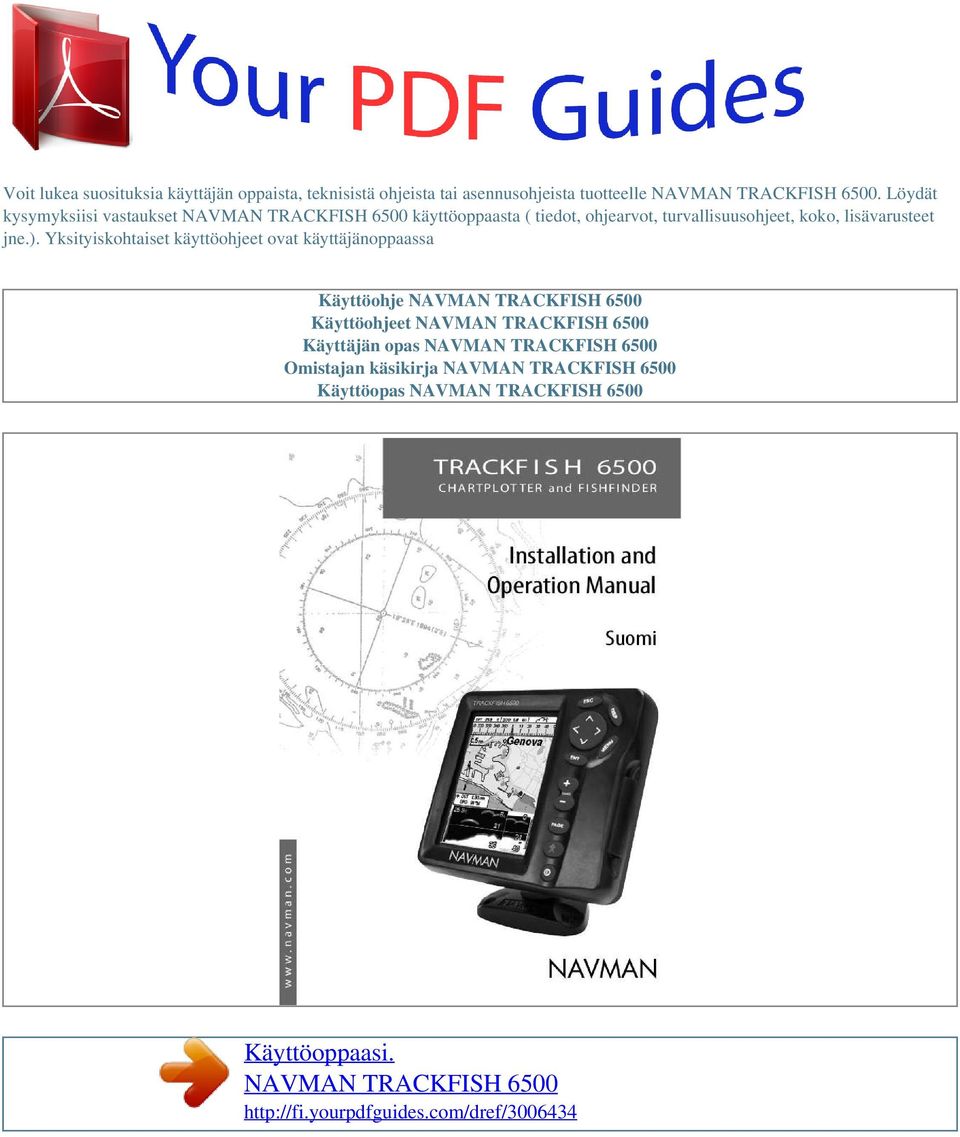

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle NAVMAN TRACKFISH Löydät kysymyksiisi vastaukset NAVMAN TRACKFISH 6500 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje NAVMAN TRACKFISH 6500 Käyttöohjeet NAVMAN TRACKFISH 6500 Käyttäjän opas NAVMAN TRACKFISH 6500 Omistajan käsikirja NAVMAN TRACKFISH 6500 Käyttöopas NAVMAN TRACKFISH 6500 Käyttöoppaasi. NAVMAN TRACKFISH

2 Käsikirjan tiivistelmä Puhdistaminen ja ylläpito Näppäinten Taustavalo ja yötila Mies yli laidan (MOB, man overboard).

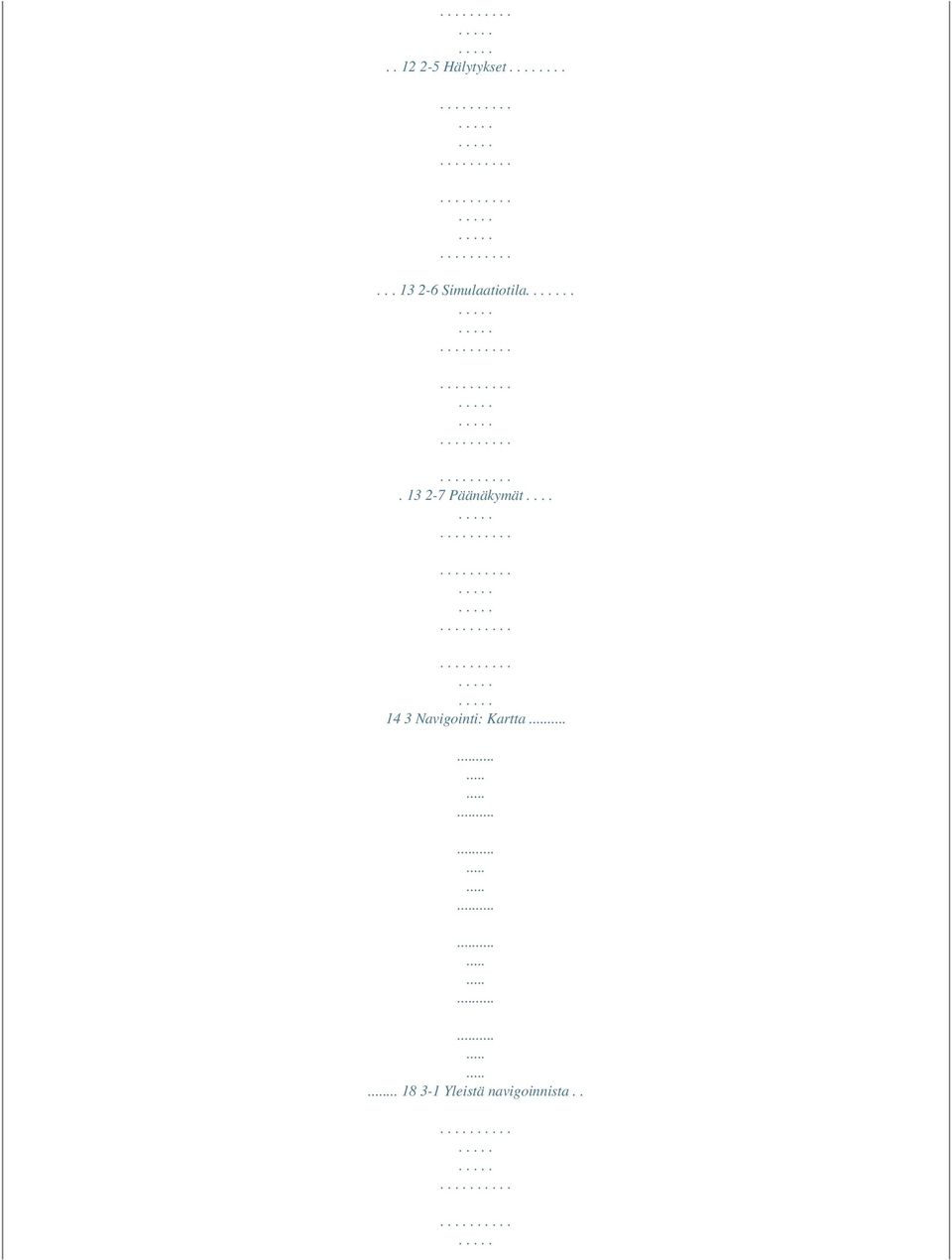

3 Hälytykset Simulaatiotila Päänäkymät Navigointi: Kartta Yleistä navigoinnista..

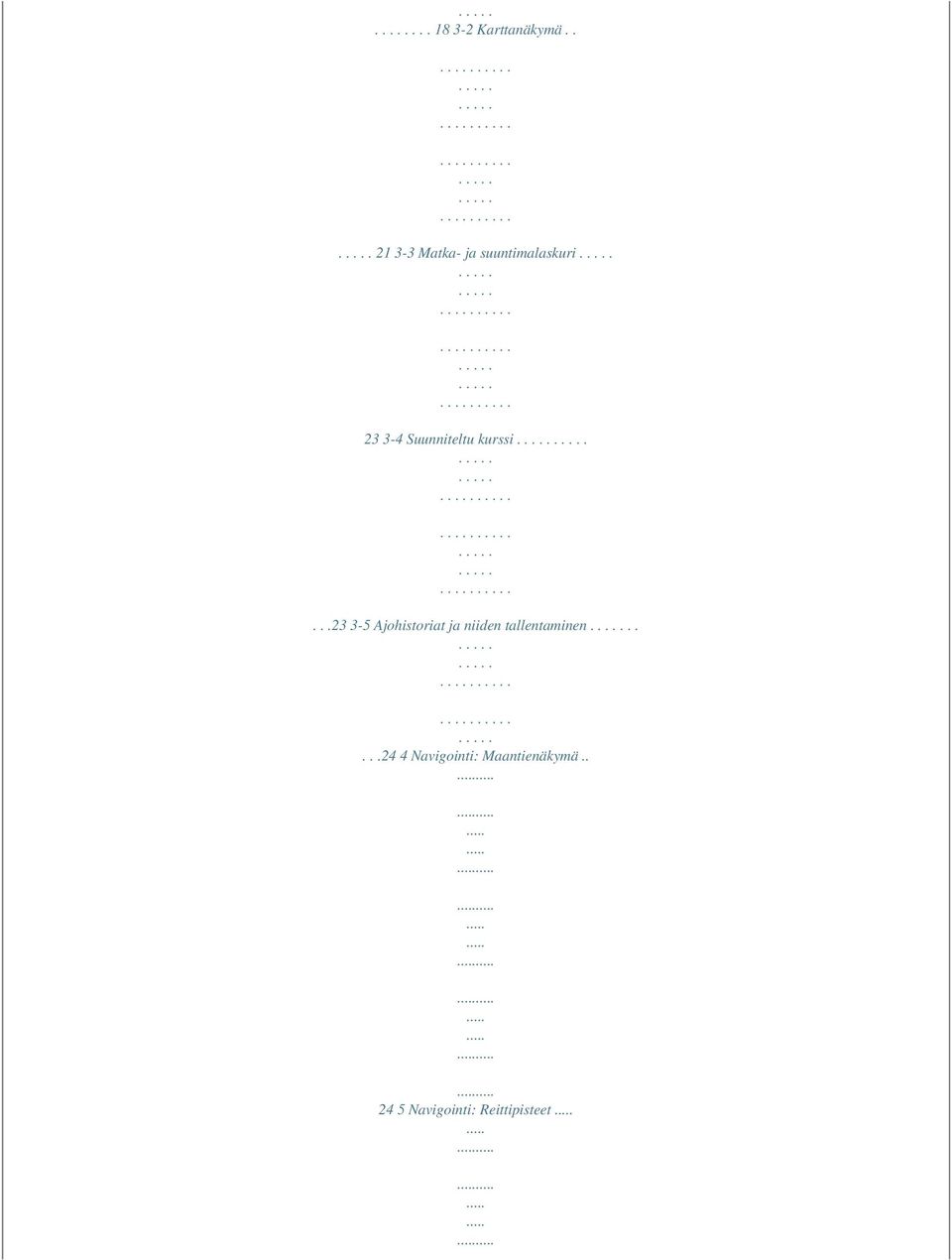

4 Karttanäkymä Matka- ja suuntimalaskuri Suunniteltu kurssi Ajohistoriat ja niiden tallentaminen Navigointi: Maantienäkymä Navigointi: Reittipisteet

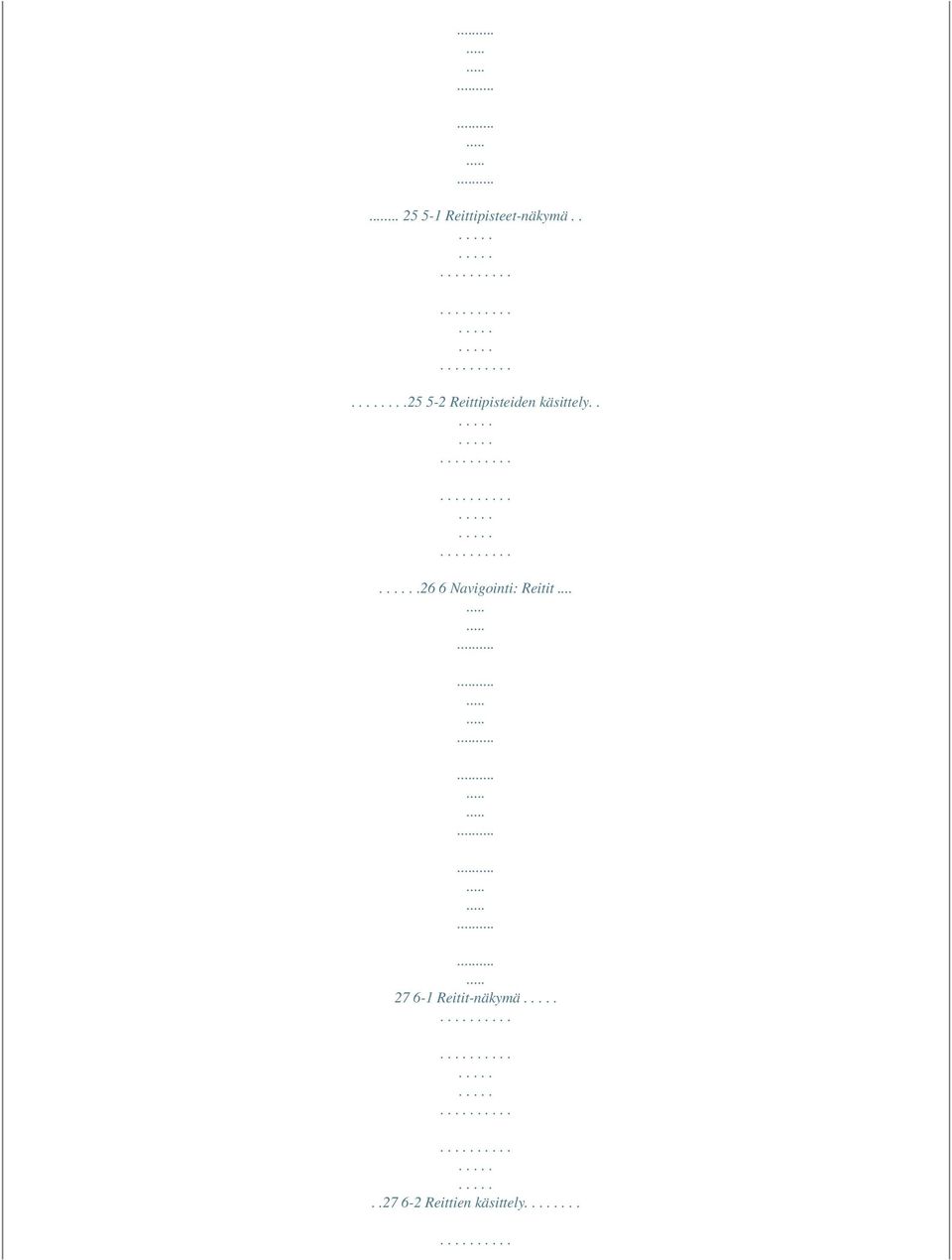

5 Reittipisteet-näkymä Reittipisteiden käsittely Navigointi: Reitit Reitit-näkymä Reittien käsittely...

6 Satelliitit Satelliittinäyttö NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 8 Kalojen etsiminen kaikuluotaimella: Johdanto TRACKFISHin käyttö Näytön tietojen tulkitseminen.

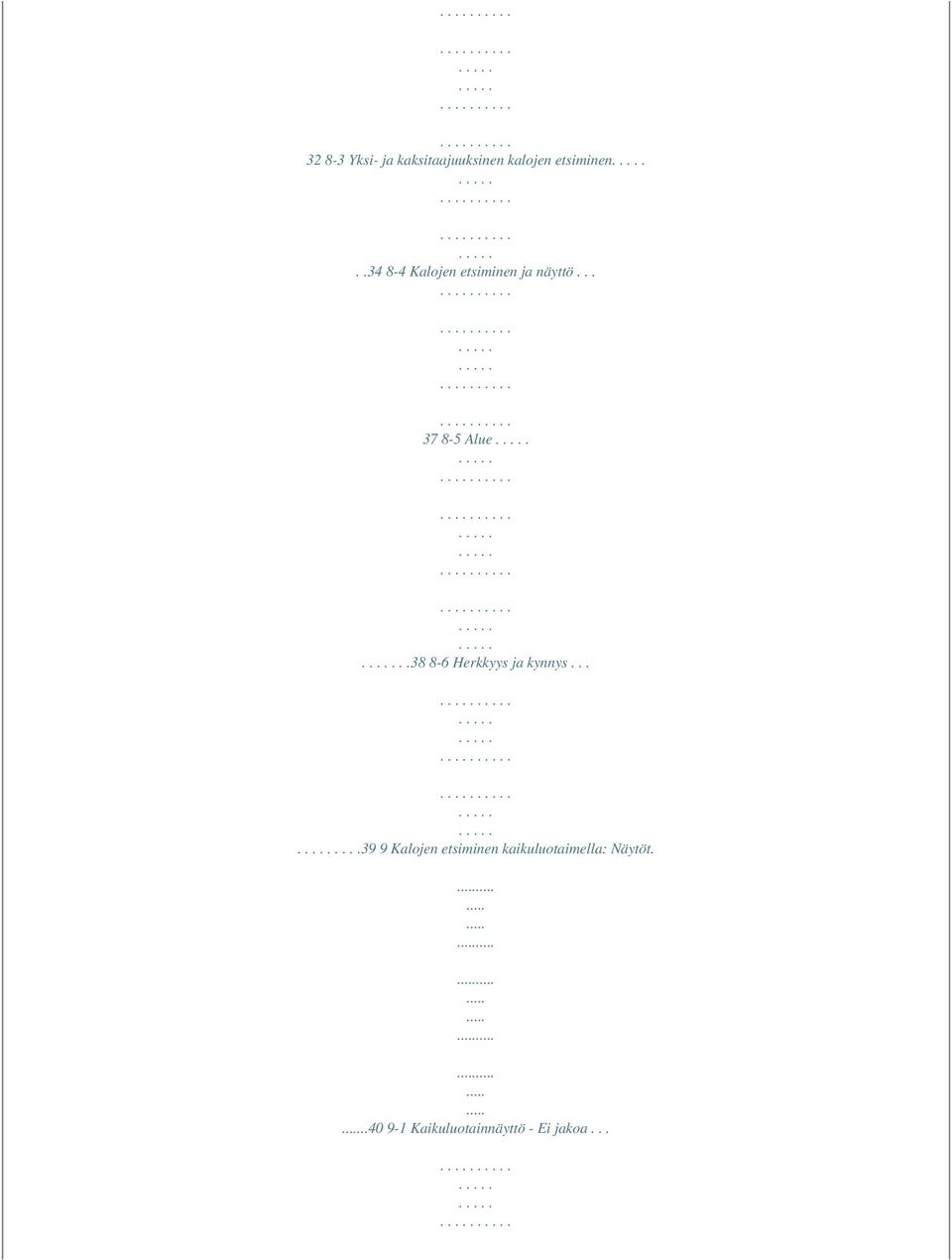

7 Yksi- ja kaksitaajuuksinen kalojen etsiminen Kalojen etsiminen ja näyttö Alue Herkkyys ja kynnys Kalojen etsiminen kaikuluotaimella: Näytöt Kaikuluotainnäyttö - Ei jakoa...

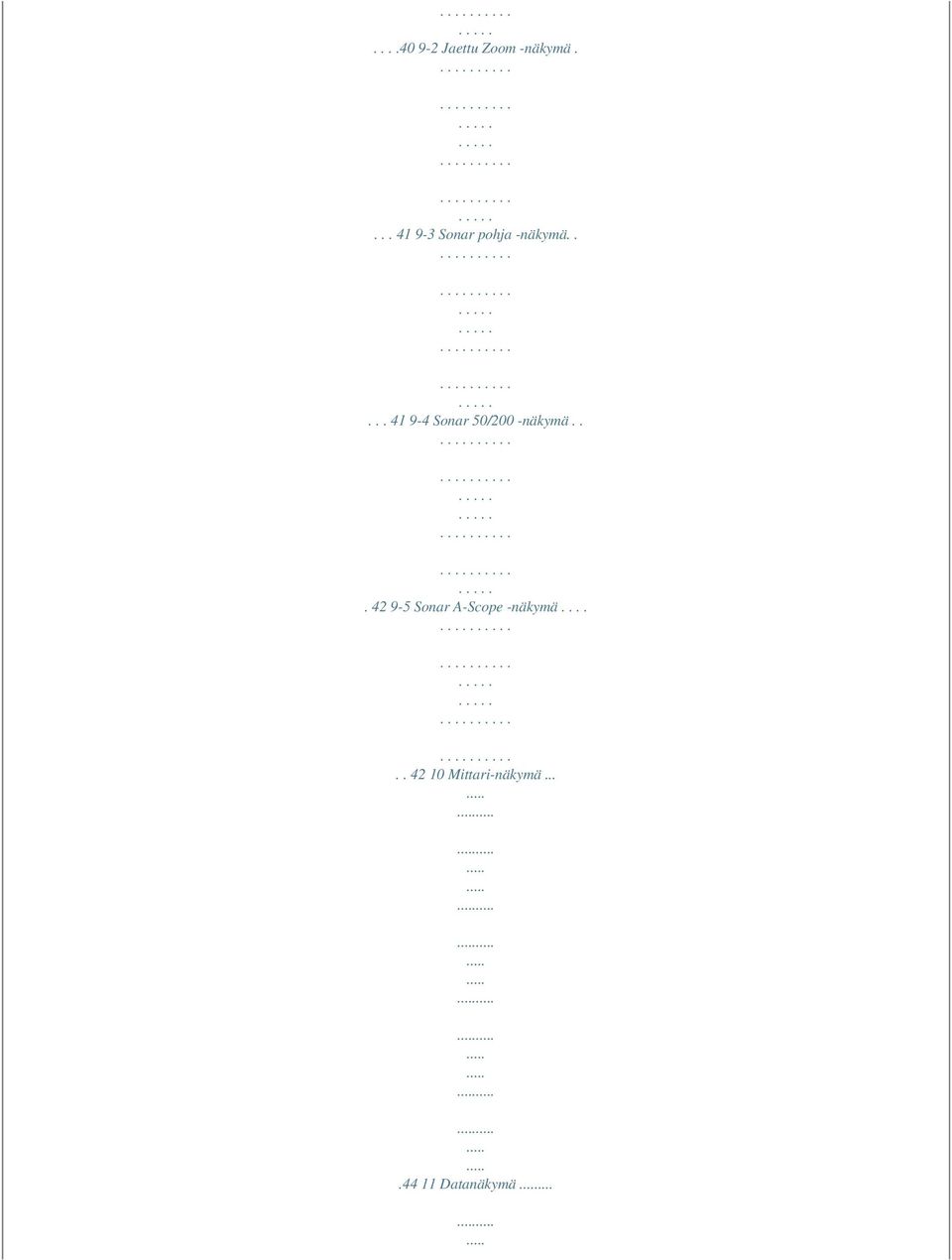

8 Jaettu Zoom -näkymä Sonar pohja -näkymä Sonar 50/200 -näkymä Sonar A-Scope -näkymä Mittari-näkymä Datanäkymä...

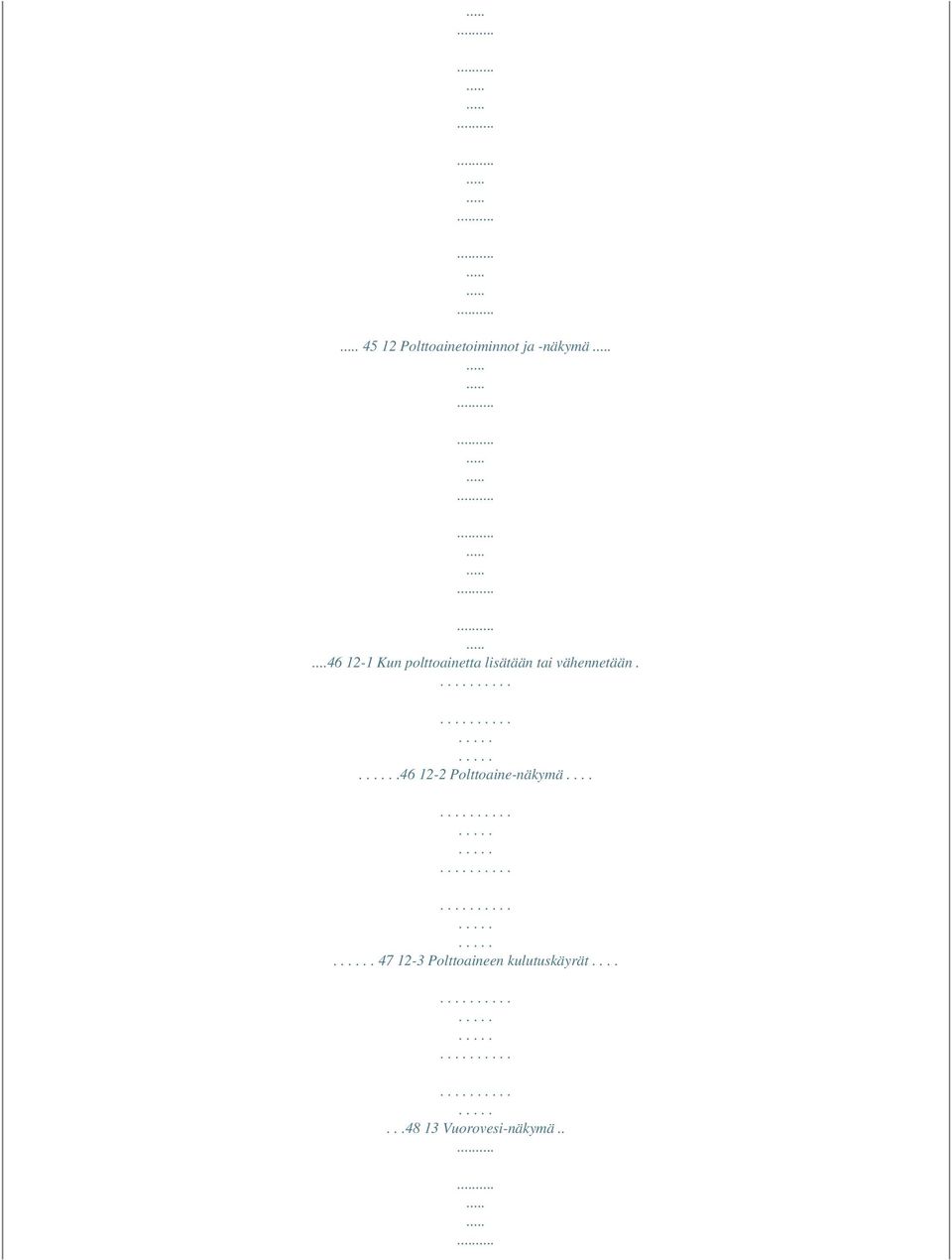

9 45 12 Polttoainetoiminnot ja -näkymä Kun polttoainetta lisätään tai vähennetään Polttoaine-näkymä Polttoaineen kulutuskäyrät Vuorovesi-näkymä..

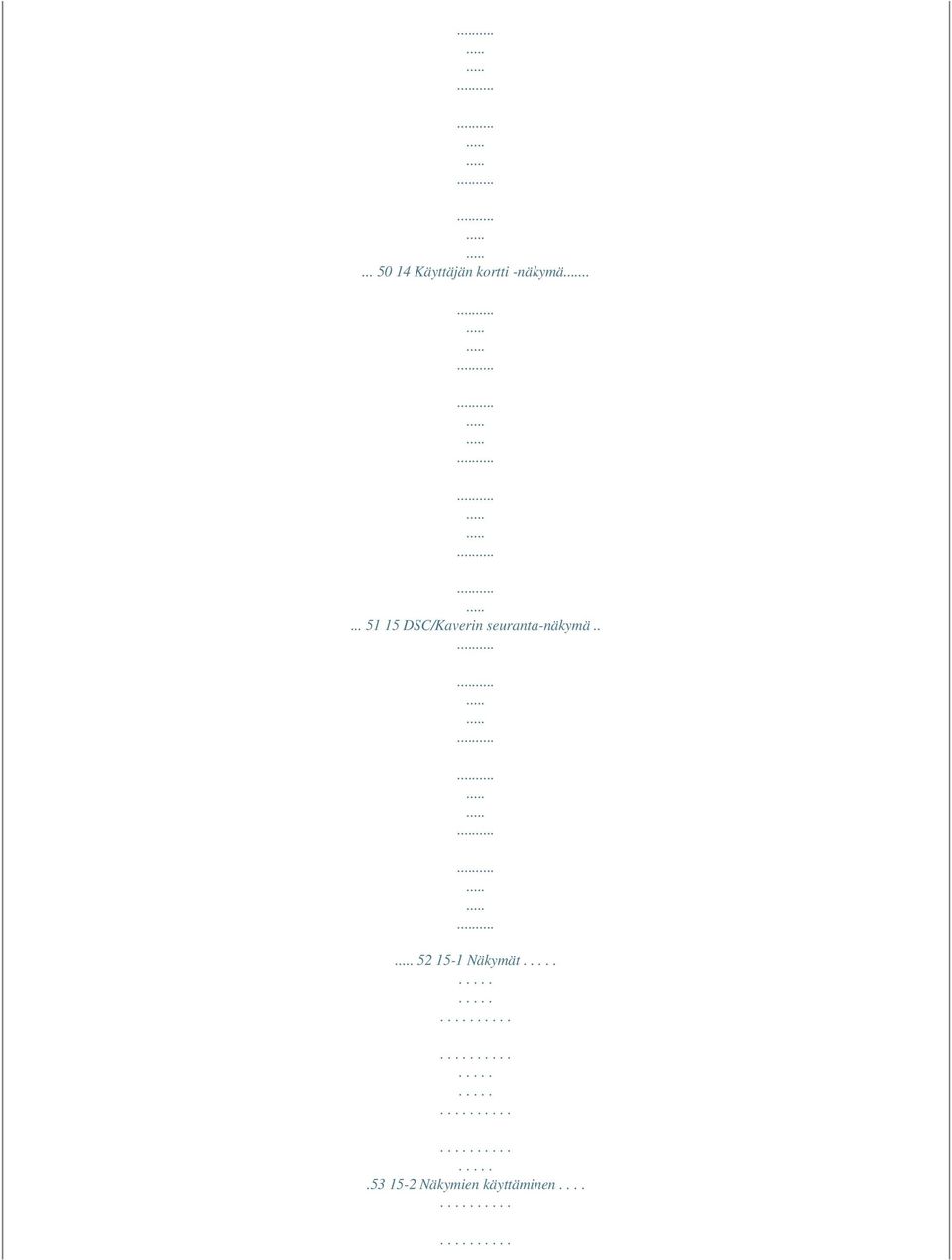

10 Käyttäjän kortti -näkymä DSC/Kaverin seuranta-näkymä Näkymät Näkymien käyttäminen....

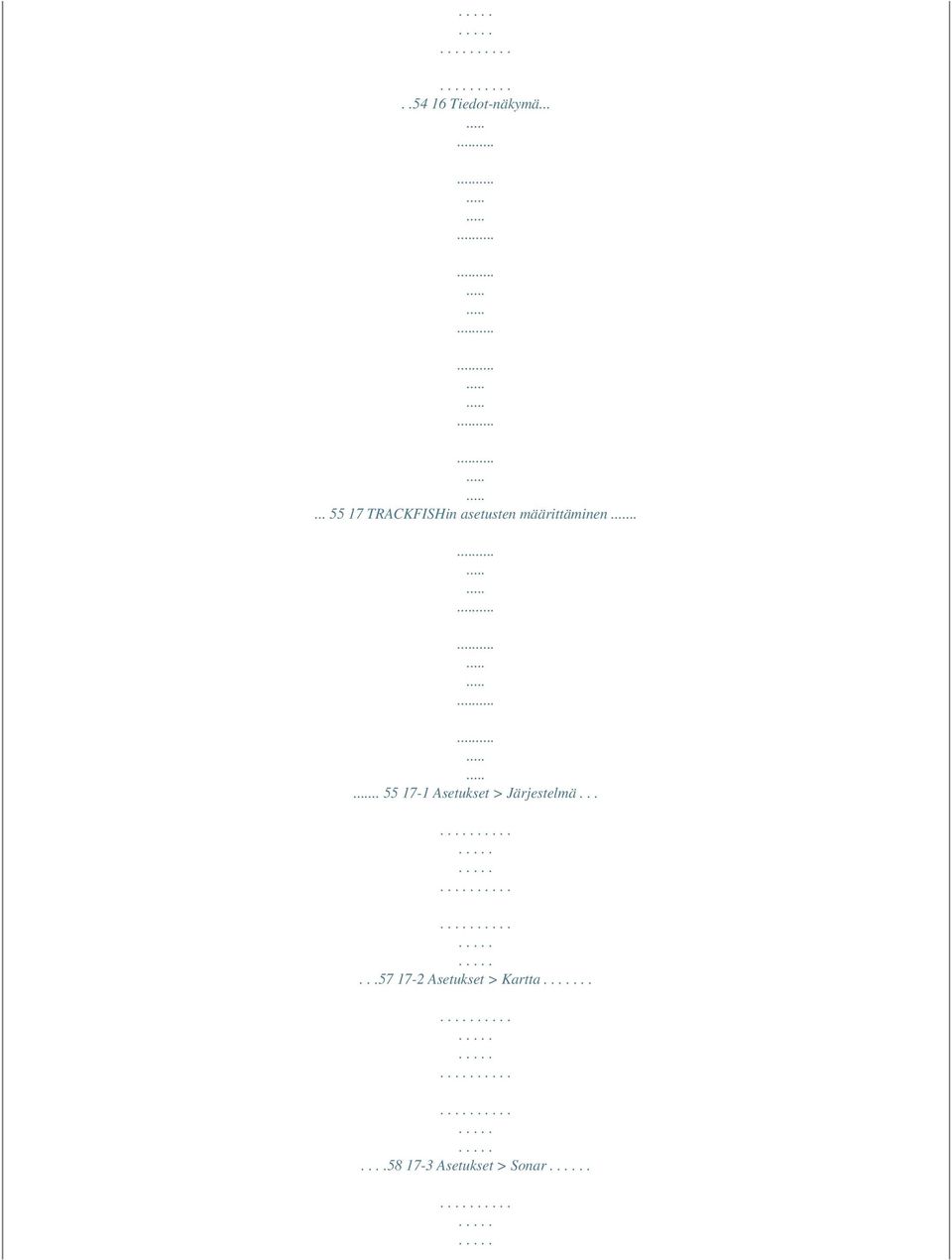

11 Tiedot-näkymä TRACKFISHin asetusten määrittäminen Asetukset > Järjestelmä Asetukset > Kartta Asetukset > Sonar.

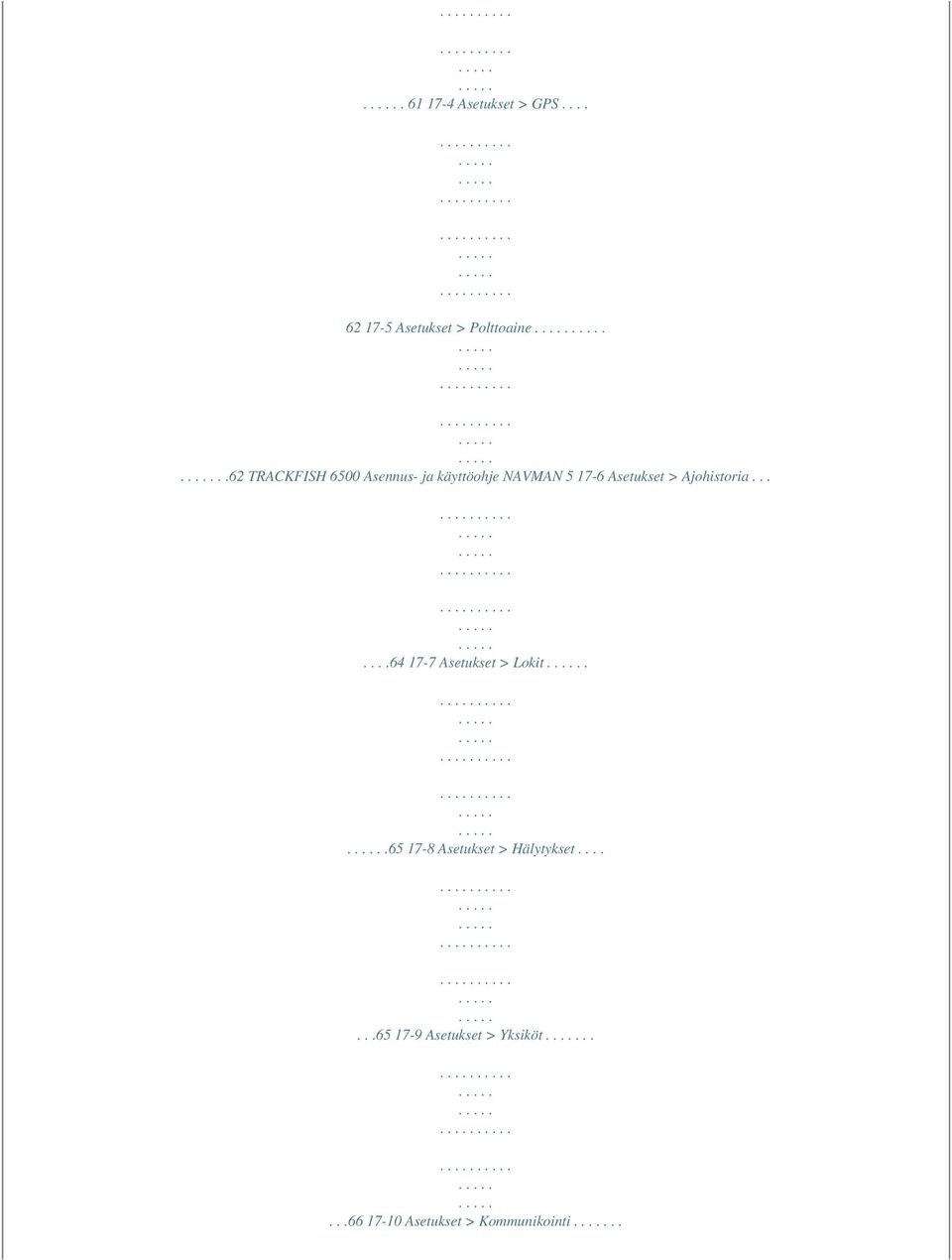

12 Asetukset > GPS Asetukset > Polttoaine..62 TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Asetukset > Ajohistoria Asetukset > Lokit Asetukset > Hälytykset Asetukset > Yksiköt Asetukset > Kommunikointi..

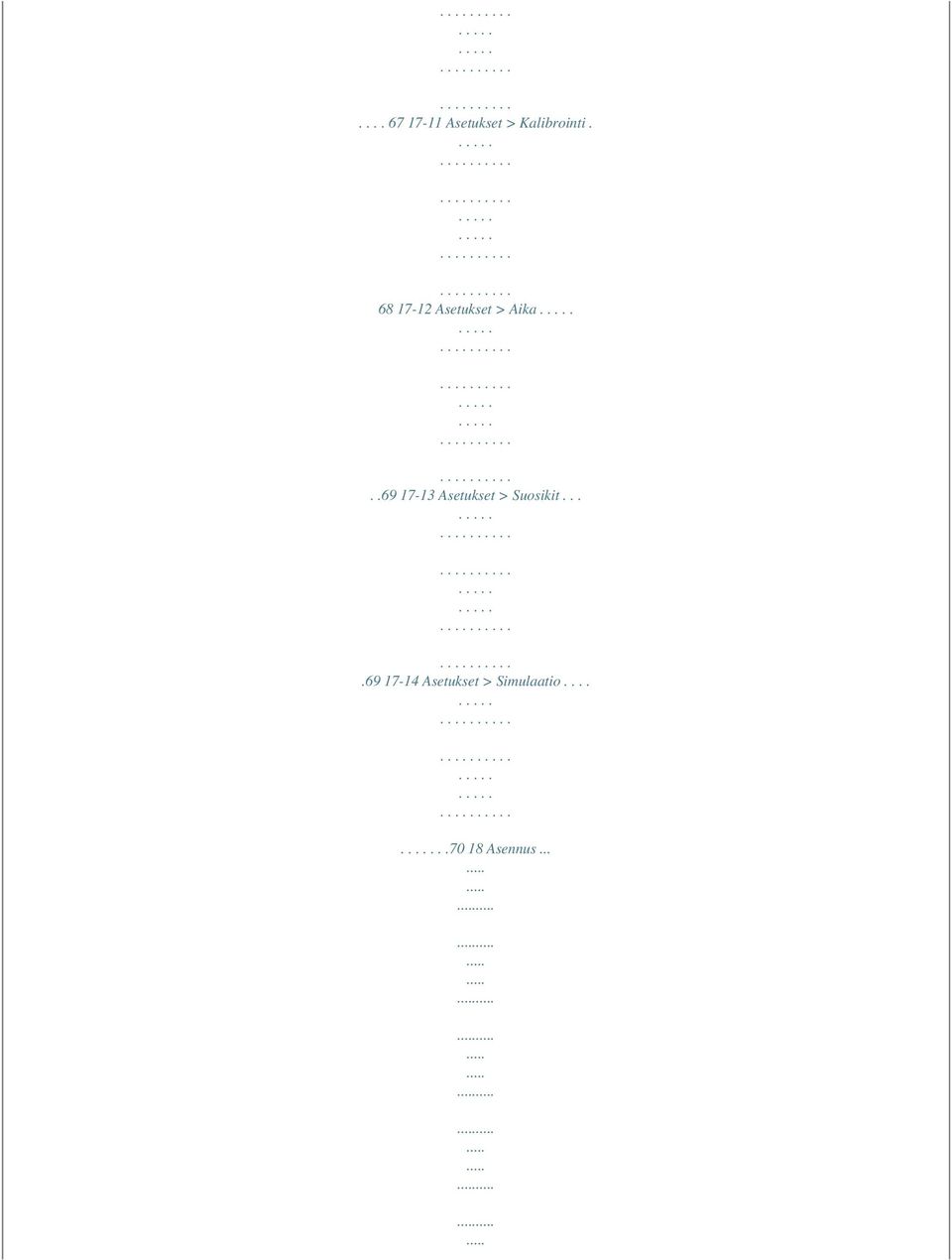

13 Asetukset > Kalibrointi Asetukset > Aika Asetukset > Suosikit Asetukset > Simulaatio Asennus...

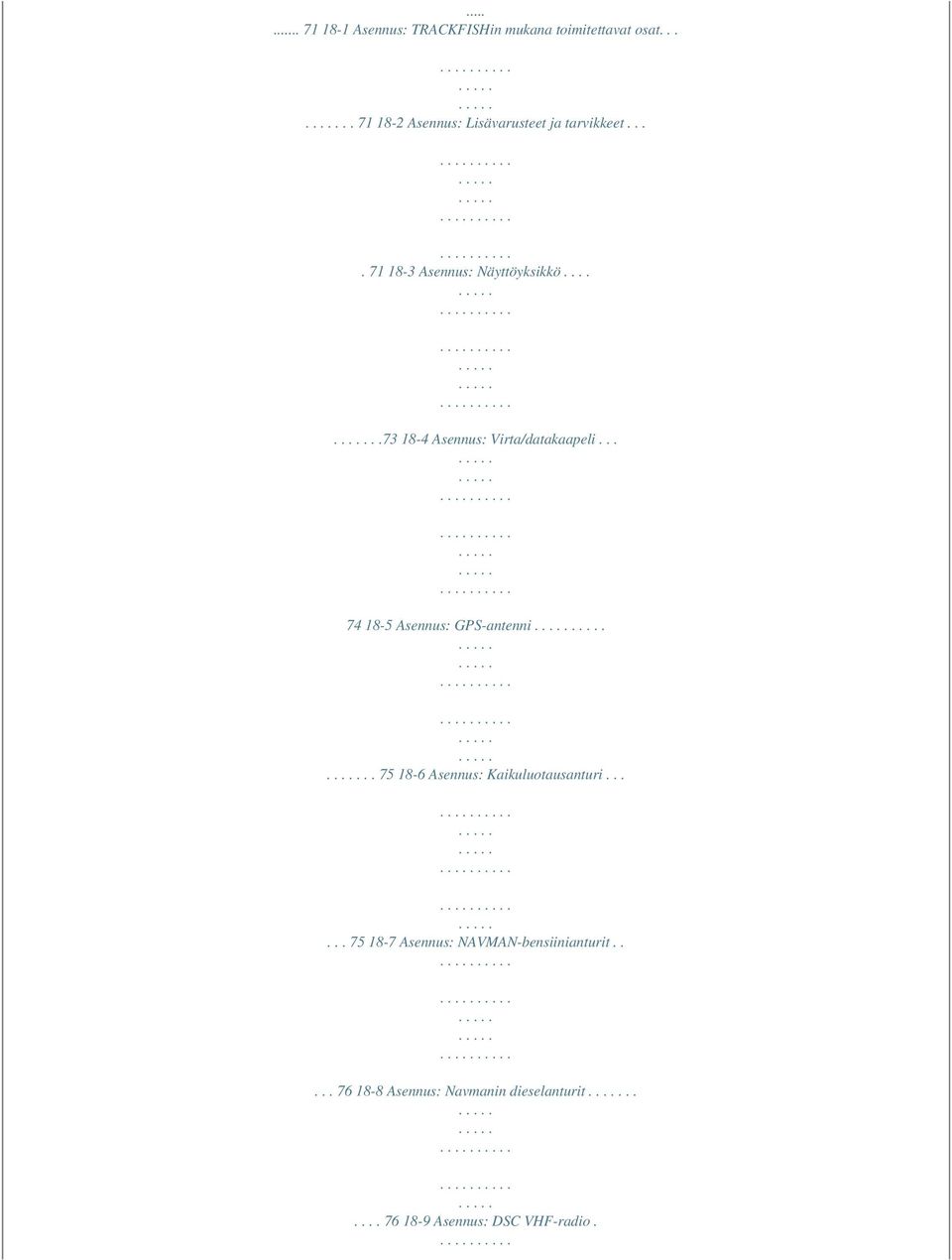

14 Asennus: TRACKFISHin mukana toimitettavat osat Asennus: Lisävarusteet ja tarvikkeet Asennus: Näyttöyksikkö Asennus: Virta/datakaapeli Asennus: GPS-antenni Asennus: Kaikuluotausanturi Asennus: NAVMAN-bensiinianturit Asennus: Navmanin dieselanturit Asennus: DSC VHF-radio.

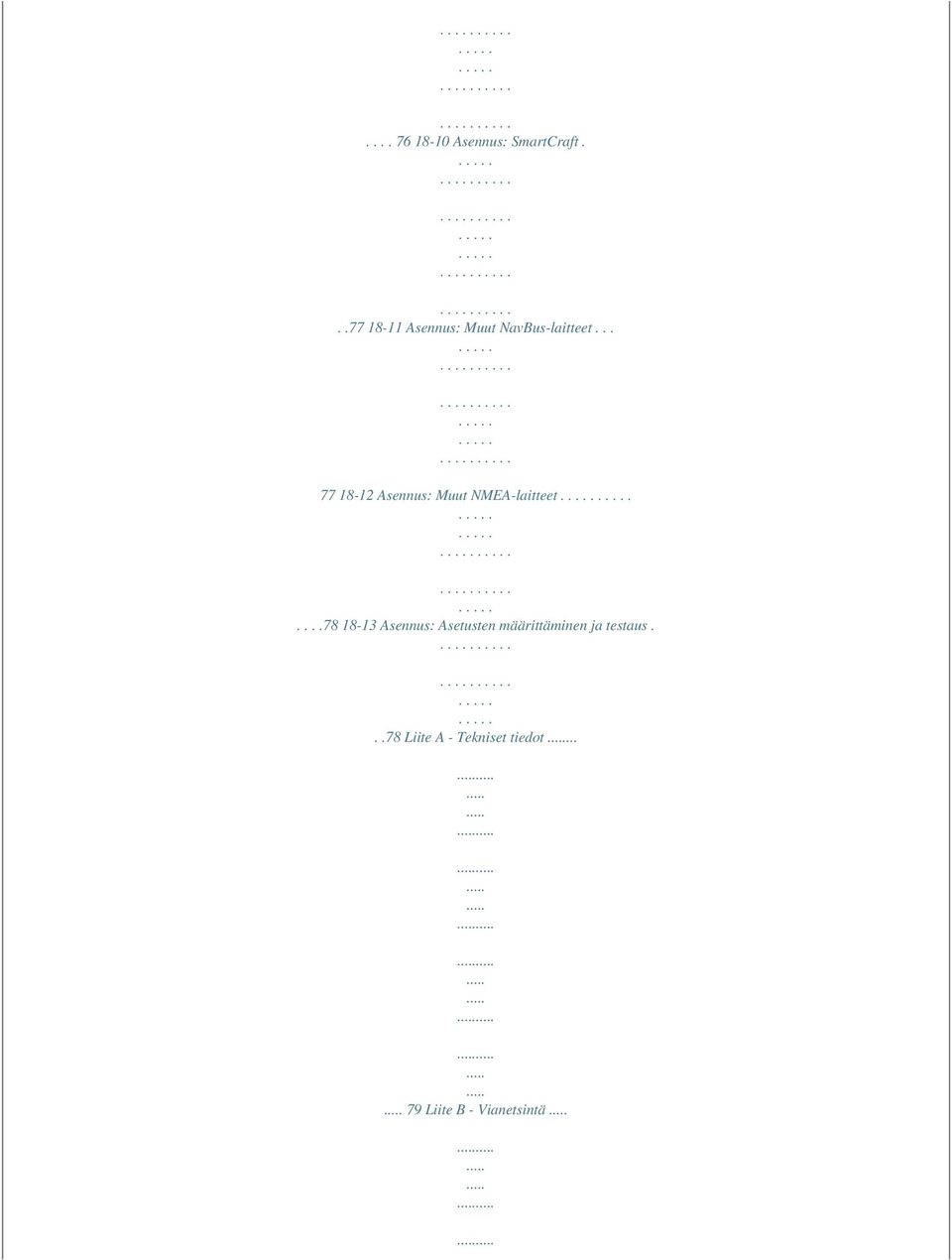

15 Asennus: SmartCraft Asennus: Muut NavBus-laitteet Asennus: Muut NMEA-laitteet Asennus: Asetusten määrittäminen ja testaus...78 Liite A - Tekniset tiedot Liite B - Vianetsintä

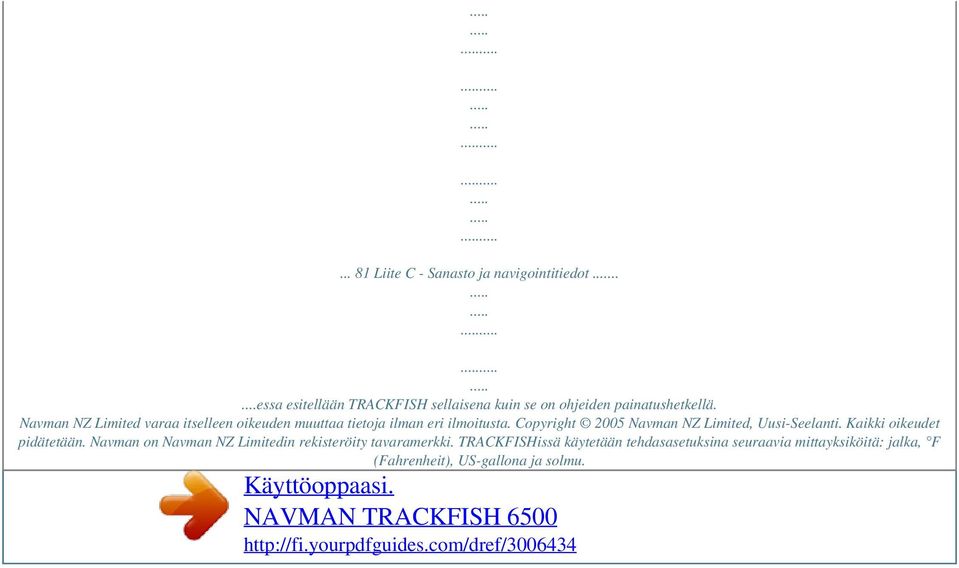

16 Liite C - Sanasto ja navigointitiedot.....essa esitellään TRACKFISH sellaisena kuin se on ohjeiden painatushetkellä. Navman NZ Limited varaa itselleen oikeuden muuttaa tietoja ilman eri ilmoitusta. Copyright 2005 Navman NZ Limited, Uusi-Seelanti. Kaikki oikeudet pidätetään. Navman on Navman NZ Limitedin rekisteröity tavaramerkki. TRACKFISHissä käytetään tehdasasetuksina seuraavia mittayksiköitä: jalka, F (Fahrenheit), US-gallona ja solmu. Käyttöoppaasi. NAVMAN TRACKFISH

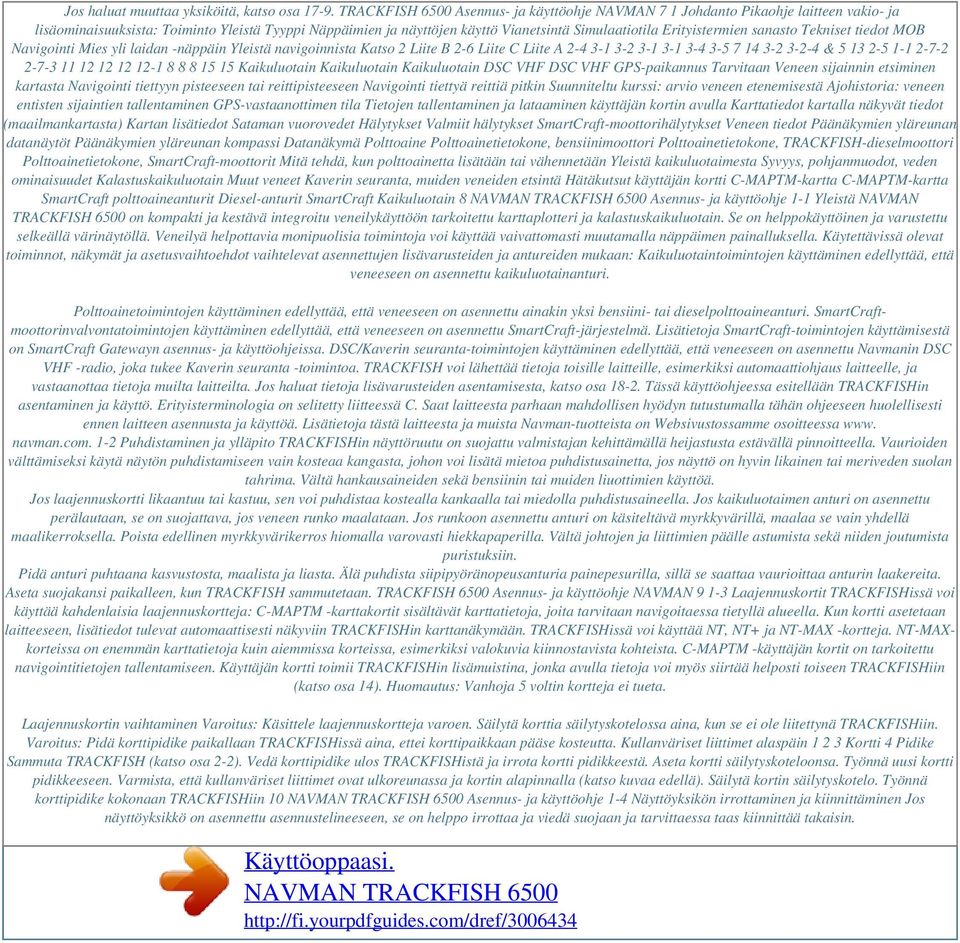

17 Jos haluat muuttaa yksiköitä, katso osa TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 7 1 Johdanto Pikaohje laitteen vakio- ja lisäominaisuuksista: Toiminto Yleistä Tyyppi Näppäimien ja näyttöjen käyttö Vianetsintä Simulaatiotila Erityistermien sanasto Tekniset tiedot MOB Navigointi Mies yli laidan -näppäin Yleistä navigoinnista Katso 2 Liite B 2-6 Liite C Liite A & Kaikuluotain Kaikuluotain Kaikuluotain DSC VHF DSC VHF GPS-paikannus Tarvitaan Veneen sijainnin etsiminen kartasta Navigointi tiettyyn pisteeseen tai reittipisteeseen Navigointi tiettyä reittiä pitkin Suunniteltu kurssi: arvio veneen etenemisestä Ajohistoria: veneen entisten sijaintien tallentaminen GPS-vastaanottimen tila Tietojen tallentaminen ja lataaminen käyttäjän kortin avulla Karttatiedot kartalla näkyvät tiedot (maailmankartasta) Kartan lisätiedot Sataman vuorovedet Hälytykset Valmiit hälytykset SmartCraft-moottorihälytykset Veneen tiedot Päänäkymien yläreunan datanäytöt Päänäkymien yläreunan kompassi Datanäkymä Polttoaine Polttoainetietokone, bensiinimoottori Polttoainetietokone, TRACKFISH-dieselmoottori Polttoainetietokone, SmartCraft-moottorit Mitä tehdä, kun polttoainetta lisätään tai vähennetään Yleistä kaikuluotaimesta Syvyys, pohjanmuodot, veden ominaisuudet Kalastuskaikuluotain Muut veneet Kaverin seuranta, muiden veneiden etsintä Hätäkutsut käyttäjän kortti C-MAPTM-kartta C-MAPTM-kartta SmartCraft polttoaineanturit Diesel-anturit SmartCraft Kaikuluotain 8 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 1-1 Yleistä NAVMAN TRACKFISH 6500 on kompakti ja kestävä integroitu veneilykäyttöön tarkoitettu karttaplotteri ja kalastuskaikuluotain. Se on helppokäyttöinen ja varustettu selkeällä värinäytöllä. Veneilyä helpottavia monipuolisia toimintoja voi käyttää vaivattomasti muutamalla näppäimen painalluksella. Käytettävissä olevat toiminnot, näkymät ja asetusvaihtoehdot vaihtelevat asennettujen lisävarusteiden ja antureiden mukaan: Kaikuluotaintoimintojen käyttäminen edellyttää, että veneeseen on asennettu kaikuluotainanturi. Polttoainetoimintojen käyttäminen edellyttää, että veneeseen on asennettu ainakin yksi bensiini- tai dieselpolttoaineanturi. SmartCraftmoottorinvalvontatoimintojen käyttäminen edellyttää, että veneeseen on asennettu SmartCraft-järjestelmä. Lisätietoja SmartCraft-toimintojen käyttämisestä on SmartCraft Gatewayn asennus- ja käyttöohjeissa. DSC/Kaverin seuranta-toimintojen käyttäminen edellyttää, että veneeseen on asennettu Navmanin DSC VHF -radio, joka tukee Kaverin seuranta -toimintoa. TRACKFISH voi lähettää tietoja toisille laitteille, esimerkiksi automaattiohjaus laitteelle, ja vastaanottaa tietoja muilta laitteilta. Jos haluat tietoja lisävarusteiden asentamisesta, katso osa Tässä käyttöohjeessa esitellään TRACKFISHin asentaminen ja käyttö. Erityisterminologia on selitetty liitteessä C. Saat laitteesta parhaan mahdollisen hyödyn tutustumalla tähän ohjeeseen huolellisesti ennen laitteen asennusta ja käyttöä. Lisätietoja tästä laitteesta ja muista Navman-tuotteista on Websivustossamme osoitteessa www. navman.com. 1-2 Puhdistaminen ja ylläpito TRACKFISHin näyttöruutu on suojattu valmistajan kehittämällä heijastusta estävällä pinnoitteella. Vaurioiden välttämiseksi käytä näytön puhdistamiseen vain kosteaa kangasta, johon voi lisätä mietoa puhdistusainetta, jos näyttö on hyvin likainen tai meriveden suolan tahrima. Vältä hankausaineiden sekä bensiinin tai muiden liuottimien käyttöä. Jos laajennuskortti likaantuu tai kastuu, sen voi puhdistaa kostealla kankaalla tai miedolla puhdistusaineella. Jos kaikuluotaimen anturi on asennettu perälautaan, se on suojattava, jos veneen runko maalataan. Jos runkoon asennettu anturi on käsiteltävä myrkkyvärillä, maalaa se vain yhdellä maalikerroksella. Poista edellinen myrkkyvärikerros hiomalla varovasti hiekkapaperilla. Vältä johtojen ja liittimien päälle astumista sekä niiden joutumista puristuksiin. Pidä anturi puhtaana kasvustosta, maalista ja liasta. Älä puhdista siipipyöränopeusanturia painepesurilla, sillä se saattaa vaurioittaa anturin laakereita. Aseta suojakansi paikalleen, kun TRACKFISH sammutetaan. TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Laajennuskortit TRACKFISHissä voi käyttää kahdenlaisia laajennuskortteja: C-MAPTM -karttakortit sisältävät karttatietoja, joita tarvitaan navigoitaessa tietyllä alueella. Kun kortti asetetaan laitteeseen, lisätiedot tulevat automaattisesti näkyviin TRACKFISHin karttanäkymään. TRACKFISHissä voi käyttää NT, NT+ ja NT-MAX -kortteja. NT-MAXkorteissa on enemmän karttatietoja kuin aiemmissa korteissa, esimerkiksi valokuvia kiinnostavista kohteista. C-MAPTM -käyttäjän kortit on tarkoitettu navigointitietojen tallentamiseen. Käyttäjän kortti toimii TRACKFISHin lisämuistina, jonka avulla tietoja voi myös siirtää helposti toiseen TRACKFISHiin (katso osa 14). Huomautus: Vanhoja 5 voltin kortteja ei tueta. Laajennuskortin vaihtaminen Varoitus: Käsittele laajennuskortteja varoen. Säilytä korttia säilytyskotelossa aina, kun se ei ole liitettynä TRACKFISHiin. Varoitus: Pidä korttipidike paikallaan TRACKFISHissä aina, ettei korttipaikkaan pääse kosteutta. Kullanväriset liittimet alaspäin Kortti 4 Pidike Sammuta TRACKFISH (katso osa 2-2). Vedä korttipidike ulos TRACKFISHistä ja irrota kortti pidikkeestä. Aseta kortti säilytyskoteloonsa. Työnnä uusi kortti pidikkeeseen. Varmista, että kullanväriset liittimet ovat ulkoreunassa ja kortin alapinnalla (katso kuvaa edellä). Säilytä kortin säilytyskotelo. Työnnä korttipidike kokonaan TRACKFISHiin 10 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 1-4 Näyttöyksikön irrottaminen ja kiinnittäminen Jos näyttöyksikkö on asennettu asennustelineeseen, se on helppo irrottaa ja viedä suojaan ja tarvittaessa taas kiinnittää takaisin. Käyttöoppaasi. NAVMAN TRACKFISH

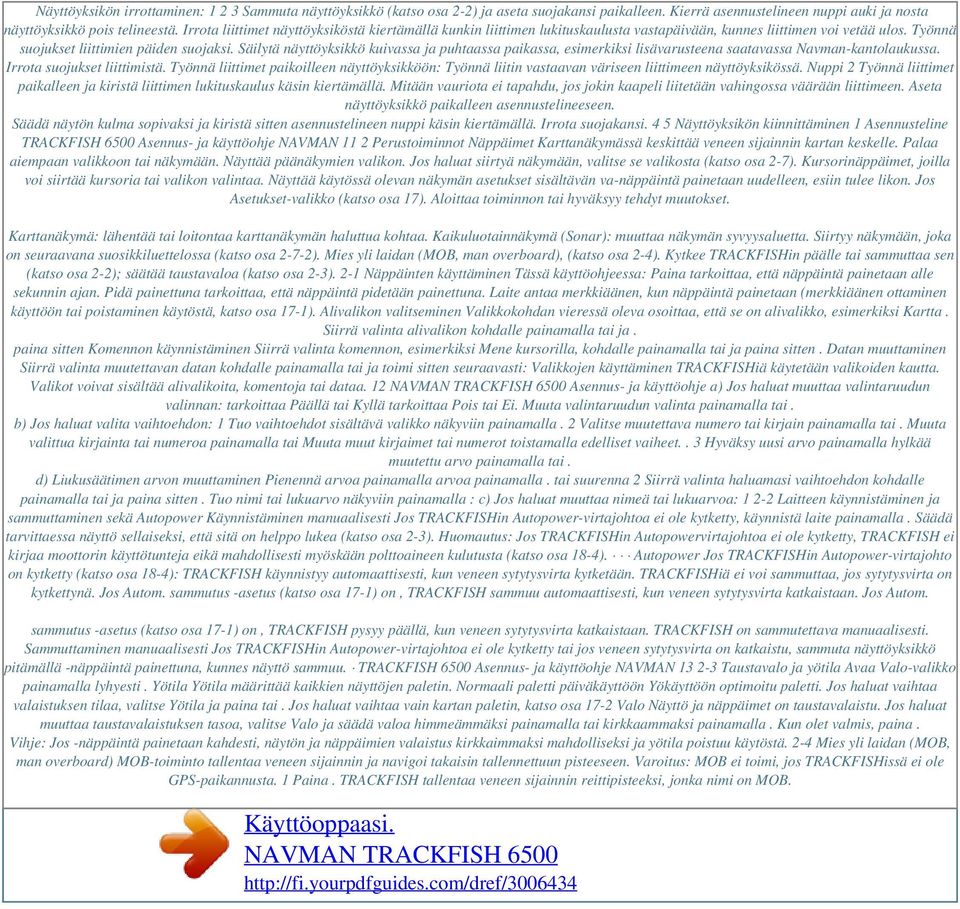

18 Näyttöyksikön irrottaminen: Sammuta näyttöyksikkö (katso osa 2-2) ja aseta suojakansi paikalleen. Kierrä asennustelineen nuppi auki ja nosta näyttöyksikkö pois telineestä. Irrota liittimet näyttöyksiköstä kiertämällä kunkin liittimen lukituskaulusta vastapäivään, kunnes liittimen voi vetää ulos. Työnnä suojukset liittimien päiden suojaksi. Säilytä näyttöyksikkö kuivassa ja puhtaassa paikassa, esimerkiksi lisävarusteena saatavassa Navman-kantolaukussa. Irrota suojukset liittimistä. Työnnä liittimet paikoilleen näyttöyksikköön: Työnnä liitin vastaavan väriseen liittimeen näyttöyksikössä. Nuppi 2 Työnnä liittimet paikalleen ja kiristä liittimen lukituskaulus käsin kiertämällä. Mitään vauriota ei tapahdu, jos jokin kaapeli liitetään vahingossa väärään liittimeen. Aseta näyttöyksikkö paikalleen asennustelineeseen. Säädä näytön kulma sopivaksi ja kiristä sitten asennustelineen nuppi käsin kiertämällä. Irrota suojakansi. 4 5 Näyttöyksikön kiinnittäminen 1 Asennusteline TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 11 2 Perustoiminnot Näppäimet Karttanäkymässä keskittää veneen sijainnin kartan keskelle. Palaa aiempaan valikkoon tai näkymään. Näyttää päänäkymien valikon. Jos haluat siirtyä näkymään, valitse se valikosta (katso osa 2-7). Kursorinäppäimet, joilla voi siirtää kursoria tai valikon valintaa. Näyttää käytössä olevan näkymän asetukset sisältävän va-näppäintä painetaan uudelleen, esiin tulee likon. Jos Asetukset-valikko (katso osa 17). Aloittaa toiminnon tai hyväksyy tehdyt muutokset. Karttanäkymä: lähentää tai loitontaa karttanäkymän haluttua kohtaa. Kaikuluotainnäkymä (Sonar): muuttaa näkymän syvyysaluetta. Siirtyy näkymään, joka on seuraavana suosikkiluettelossa (katso osa 2-7-2). Mies yli laidan (MOB, man overboard), (katso osa 2-4). Kytkee TRACKFISHin päälle tai sammuttaa sen (katso osa 2-2); säätää taustavaloa (katso osa 2-3). 2-1 Näppäinten käyttäminen Tässä käyttöohjeessa: Paina tarkoittaa, että näppäintä painetaan alle sekunnin ajan. Pidä painettuna tarkoittaa, että näppäintä pidetään painettuna. Laite antaa merkkiäänen, kun näppäintä painetaan (merkkiäänen ottaminen käyttöön tai poistaminen käytöstä, katso osa 17-1). Alivalikon valitseminen Valikkokohdan vieressä oleva osoittaa, että se on alivalikko, esimerkiksi Kartta. Siirrä valinta alivalikon kohdalle painamalla tai ja. paina sitten Komennon käynnistäminen Siirrä valinta komennon, esimerkiksi Mene kursorilla, kohdalle painamalla tai ja paina sitten. Datan muuttaminen Siirrä valinta muutettavan datan kohdalle painamalla tai ja toimi sitten seuraavasti: Valikkojen käyttäminen TRACKFISHiä käytetään valikoiden kautta. Valikot voivat sisältää alivalikoita, komentoja tai dataa. 12 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje a) Jos haluat muuttaa valintaruudun valinnan: tarkoittaa Päällä tai Kyllä tarkoittaa Pois tai Ei. Muuta valintaruudun valinta painamalla tai. b) Jos haluat valita vaihtoehdon: 1 Tuo vaihtoehdot sisältävä valikko näkyviin painamalla. 2 Valitse muutettava numero tai kirjain painamalla tai. Muuta valittua kirjainta tai numeroa painamalla tai Muuta muut kirjaimet tai numerot toistamalla edelliset vaiheet.. 3 Hyväksy uusi arvo painamalla hylkää muutettu arvo painamalla tai. d) Liukusäätimen arvon muuttaminen Pienennä arvoa painamalla arvoa painamalla. tai suurenna 2 Siirrä valinta haluamasi vaihtoehdon kohdalle painamalla tai ja paina sitten. Tuo nimi tai lukuarvo näkyviin painamalla : c) Jos haluat muuttaa nimeä tai lukuarvoa: Laitteen käynnistäminen ja sammuttaminen sekä Autopower Käynnistäminen manuaalisesti Jos TRACKFISHin Autopower-virtajohtoa ei ole kytketty, käynnistä laite painamalla. Säädä tarvittaessa näyttö sellaiseksi, että sitä on helppo lukea (katso osa 2-3). Huomautus: Jos TRACKFISHin Autopowervirtajohtoa ei ole kytketty, TRACKFISH ei kirjaa moottorin käyttötunteja eikä mahdollisesti myöskään polttoaineen kulutusta (katso osa 18-4). Autopower Jos TRACKFISHin Autopower-virtajohto on kytketty (katso osa 18-4): TRACKFISH käynnistyy automaattisesti, kun veneen sytytysvirta kytketään. TRACKFISHiä ei voi sammuttaa, jos sytytysvirta on kytkettynä. Jos Autom. sammutus -asetus (katso osa 17-1) on, TRACKFISH sammuu automaattisesti, kun veneen sytytysvirta katkaistaan. Jos Autom. sammutus -asetus (katso osa 17-1) on, TRACKFISH pysyy päällä, kun veneen sytytysvirta katkaistaan. TRACKFISH on sammutettava manuaalisesti. Sammuttaminen manuaalisesti Jos TRACKFISHin Autopower-virtajohtoa ei ole kytketty tai jos veneen sytytysvirta on katkaistu, sammuta näyttöyksikkö pitämällä -näppäintä painettuna, kunnes näyttö sammuu. TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Taustavalo ja yötila Avaa Valo-valikko painamalla lyhyesti. Yötila Yötila määrittää kaikkien näyttöjen paletin. Normaali paletti päiväkäyttöön Yökäyttöön optimoitu paletti. Jos haluat vaihtaa valaistuksen tilaa, valitse Yötila ja paina tai. Jos haluat vaihtaa vain kartan paletin, katso osa 17-2 Valo Näyttö ja näppäimet on taustavalaistu. Jos haluat muuttaa taustavalaistuksen tasoa, valitse Valo ja säädä valoa himmeämmäksi painamalla tai kirkkaammaksi painamalla. Kun olet valmis, paina. Vihje: Jos -näppäintä painetaan kahdesti, näytön ja näppäimien valaistus kirkkaimmaksi mahdolliseksi ja yötila poistuu käytöstä. 2-4 Mies yli laidan (MOB, man overboard) MOB-toiminto tallentaa veneen sijainnin ja navigoi takaisin tallennettuun pisteeseen. Varoitus: MOB ei toimi, jos TRACKFISHissä ei ole GPS-paikannusta. 1 Paina. TRACKFISH tallentaa veneen sijainnin reittipisteeksi, jonka nimi on MOB. Käyttöoppaasi. NAVMAN TRACKFISH

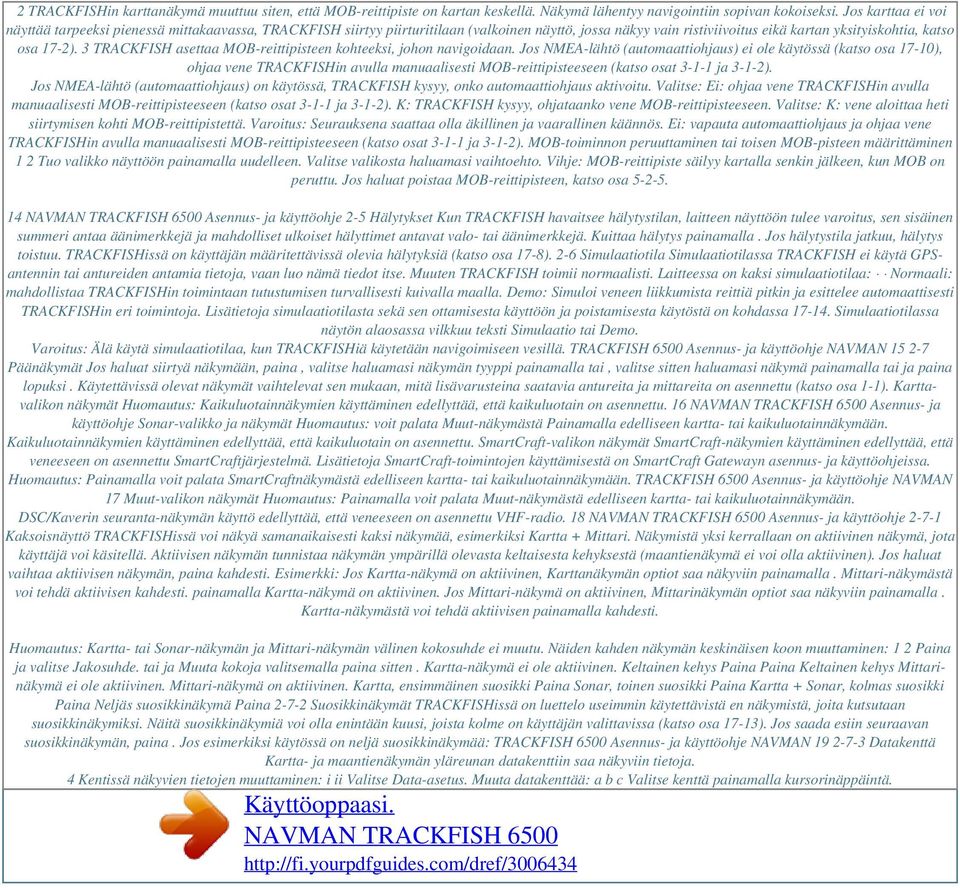

19 2 TRACKFISHin karttanäkymä muuttuu siten, että MOB-reittipiste on kartan keskellä. Näkymä lähentyy navigointiin sopivan kokoiseksi. Jos karttaa ei voi näyttää tarpeeksi pienessä mittakaavassa, TRACKFISH siirtyy piirturitilaan (valkoinen näyttö, jossa näkyy vain ristiviivoitus eikä kartan yksityiskohtia, katso osa 17-2). 3 TRACKFISH asettaa MOB-reittipisteen kohteeksi, johon navigoidaan. Jos NMEA-lähtö (automaattiohjaus) ei ole käytössä (katso osa 17-10), ohjaa vene TRACKFISHin avulla manuaalisesti MOB-reittipisteeseen (katso osat ja 3-1-2). Jos NMEA-lähtö (automaattiohjaus) on käytössä, TRACKFISH kysyy, onko automaattiohjaus aktivoitu. Valitse: Ei: ohjaa vene TRACKFISHin avulla manuaalisesti MOB-reittipisteeseen (katso osat ja 3-1-2). K: TRACKFISH kysyy, ohjataanko vene MOB-reittipisteeseen. Valitse: K: vene aloittaa heti siirtymisen kohti MOB-reittipistettä. Varoitus: Seurauksena saattaa olla äkillinen ja vaarallinen käännös. Ei: vapauta automaattiohjaus ja ohjaa vene TRACKFISHin avulla manuaalisesti MOB-reittipisteeseen (katso osat ja 3-1-2). MOB-toiminnon peruuttaminen tai toisen MOB-pisteen määrittäminen 1 2 Tuo valikko näyttöön painamalla uudelleen. Valitse valikosta haluamasi vaihtoehto. Vihje: MOB-reittipiste säilyy kartalla senkin jälkeen, kun MOB on peruttu. Jos haluat poistaa MOB-reittipisteen, katso osa NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 2-5 Hälytykset Kun TRACKFISH havaitsee hälytystilan, laitteen näyttöön tulee varoitus, sen sisäinen summeri antaa äänimerkkejä ja mahdolliset ulkoiset hälyttimet antavat valo- tai äänimerkkejä. Kuittaa hälytys painamalla. Jos hälytystila jatkuu, hälytys toistuu. TRACKFISHissä on käyttäjän määritettävissä olevia hälytyksiä (katso osa 17-8). 2-6 Simulaatiotila Simulaatiotilassa TRACKFISH ei käytä GPSantennin tai antureiden antamia tietoja, vaan luo nämä tiedot itse. Muuten TRACKFISH toimii normaalisti. Laitteessa on kaksi simulaatiotilaa: Normaali: mahdollistaa TRACKFISHin toimintaan tutustumisen turvallisesti kuivalla maalla. Demo: Simuloi veneen liikkumista reittiä pitkin ja esittelee automaattisesti TRACKFISHin eri toimintoja. Lisätietoja simulaatiotilasta sekä sen ottamisesta käyttöön ja poistamisesta käytöstä on kohdassa Simulaatiotilassa näytön alaosassa vilkkuu teksti Simulaatio tai Demo. Varoitus: Älä käytä simulaatiotilaa, kun TRACKFISHiä käytetään navigoimiseen vesillä. TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Päänäkymät Jos haluat siirtyä näkymään, paina, valitse haluamasi näkymän tyyppi painamalla tai, valitse sitten haluamasi näkymä painamalla tai ja paina lopuksi. Käytettävissä olevat näkymät vaihtelevat sen mukaan, mitä lisävarusteina saatavia antureita ja mittareita on asennettu (katso osa 1-1). Karttavalikon näkymät Huomautus: Kaikuluotainnäkymien käyttäminen edellyttää, että kaikuluotain on asennettu. 16 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje Sonar-valikko ja näkymät Huomautus: voit palata Muut-näkymästä Painamalla edelliseen kartta- tai kaikuluotainnäkymään. Kaikuluotainnäkymien käyttäminen edellyttää, että kaikuluotain on asennettu. SmartCraft-valikon näkymät SmartCraft-näkymien käyttäminen edellyttää, että veneeseen on asennettu SmartCraftjärjestelmä. Lisätietoja SmartCraft-toimintojen käyttämisestä on SmartCraft Gatewayn asennus- ja käyttöohjeissa. Huomautus: Painamalla voit palata SmartCraftnäkymästä edelliseen kartta- tai kaikuluotainnäkymään. TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 17 Muut-valikon näkymät Huomautus: Painamalla voit palata Muut-näkymästä edelliseen kartta- tai kaikuluotainnäkymään. DSC/Kaverin seuranta-näkymän käyttö edellyttää, että veneeseen on asennettu VHF-radio. 18 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje Kaksoisnäyttö TRACKFISHissä voi näkyä samanaikaisesti kaksi näkymää, esimerkiksi Kartta + Mittari. Näkymistä yksi kerrallaan on aktiivinen näkymä, jota käyttäjä voi käsitellä. Aktiivisen näkymän tunnistaa näkymän ympärillä olevasta keltaisesta kehyksestä (maantienäkymä ei voi olla aktiivinen). Jos haluat vaihtaa aktiivisen näkymän, paina kahdesti. Esimerkki: Jos Kartta-näkymä on aktiivinen, Karttanäkymän optiot saa näkyviin painamalla. Mittari-näkymästä voi tehdä aktiivisen kahdesti. painamalla Kartta-näkymä on aktiivinen. Jos Mittari-näkymä on aktiivinen, Mittarinäkymän optiot saa näkyviin painamalla. Kartta-näkymästä voi tehdä aktiivisen painamalla kahdesti. Huomautus: Kartta- tai Sonar-näkymän ja Mittari-näkymän välinen kokosuhde ei muutu. Näiden kahden näkymän keskinäisen koon muuttaminen: 1 2 Paina ja valitse Jakosuhde. tai ja Muuta kokoja valitsemalla paina sitten. Kartta-näkymä ei ole aktiivinen. Keltainen kehys Paina Paina Keltainen kehys Mittarinäkymä ei ole aktiivinen. Mittari-näkymä on aktiivinen. Kartta, ensimmäinen suosikki Paina Sonar, toinen suosikki Paina Kartta + Sonar, kolmas suosikki Paina Neljäs suosikkinäkymä Paina Suosikkinäkymät TRACKFISHissä on luettelo useimmin käytettävistä en näkymistä, joita kutsutaan suosikkinäkymiksi. Näitä suosikkinäkymiä voi olla enintään kuusi, joista kolme on käyttäjän valittavissa (katso osa 17-13). Jos saada esiin seuraavan suosikkinäkymän, paina. Jos esimerkiksi käytössä on neljä suosikkinäkymää: TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Datakenttä Kartta- ja maantienäkymän yläreunan datakenttiin saa näkyviin tietoja. 4 Kentissä näkyvien tietojen muuttaminen: i ii Valitse Data-asetus. Muuta datakenttää: a b c Valitse kenttä painamalla kursorinäppäintä. Käyttöoppaasi. NAVMAN TRACKFISH

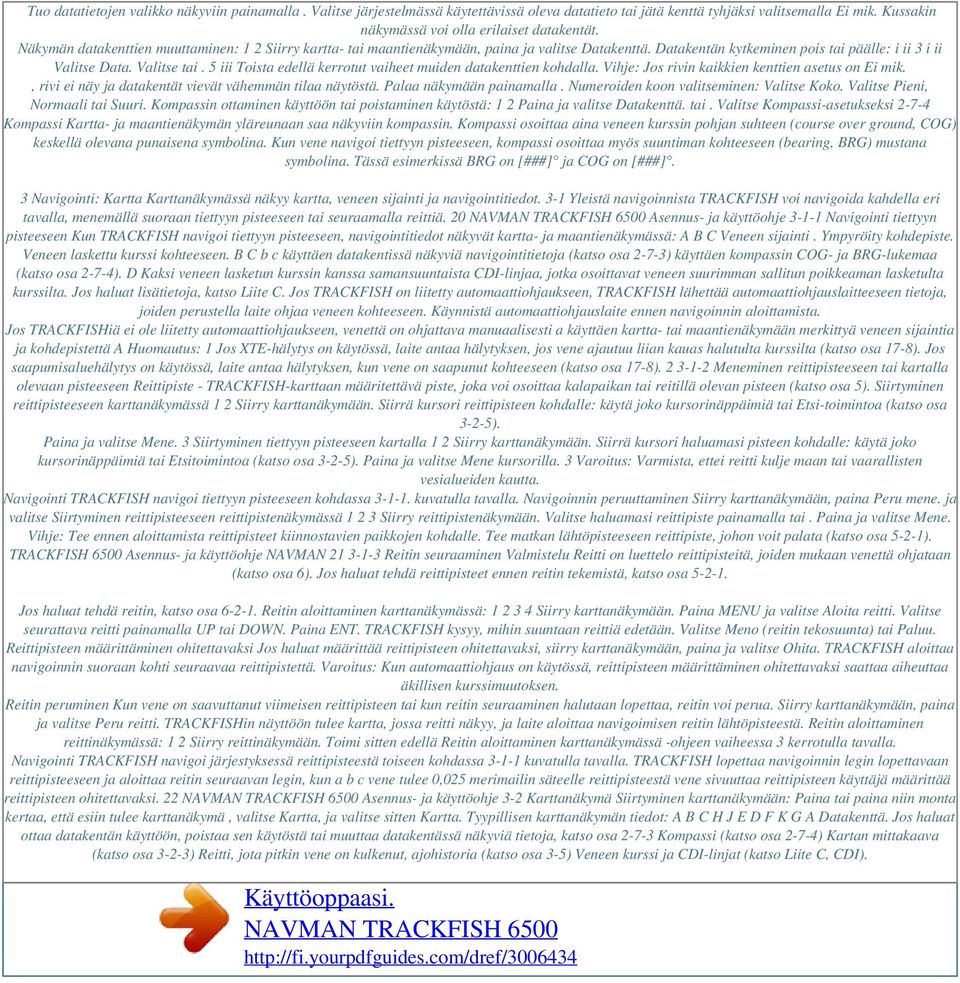

20 Tuo datatietojen valikko näkyviin painamalla. Valitse järjestelmässä käytettävissä oleva datatieto tai jätä kenttä tyhjäksi valitsemalla Ei mik. Kussakin näkymässä voi olla erilaiset datakentät. Näkymän datakenttien muuttaminen: 1 2 Siirry kartta- tai maantienäkymään, paina ja valitse Datakenttä. Datakentän kytkeminen pois tai päälle: i ii 3 i ii Valitse Data. Valitse tai. 5 iii Toista edellä kerrotut vaiheet muiden datakenttien kohdalla. Vihje: Jos rivin kaikkien kenttien asetus on Ei mik., rivi ei näy ja datakentät vievät vähemmän tilaa näytöstä. Palaa näkymään painamalla. Numeroiden koon valitseminen: Valitse Koko. Valitse Pieni, Normaali tai Suuri. Kompassin ottaminen käyttöön tai poistaminen käytöstä: 1 2 Paina ja valitse Datakenttä. tai. Valitse Kompassi-asetukseksi Kompassi Kartta- ja maantienäkymän yläreunaan saa näkyviin kompassin. Kompassi osoittaa aina veneen kurssin pohjan suhteen (course over ground, COG) keskellä olevana punaisena symbolina. Kun vene navigoi tiettyyn pisteeseen, kompassi osoittaa myös suuntiman kohteeseen (bearing, BRG) mustana symbolina. Tässä esimerkissä BRG on [###] ja COG on [###]. 3 Navigointi: Kartta Karttanäkymässä näkyy kartta, veneen sijainti ja navigointitiedot. 3-1 Yleistä navigoinnista TRACKFISH voi navigoida kahdella eri tavalla, menemällä suoraan tiettyyn pisteeseen tai seuraamalla reittiä. 20 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje Navigointi tiettyyn pisteeseen Kun TRACKFISH navigoi tiettyyn pisteeseen, navigointitiedot näkyvät kartta- ja maantienäkymässä: A B C Veneen sijainti. Ympyröity kohdepiste. Veneen laskettu kurssi kohteeseen. B C b c käyttäen datakentissä näkyviä navigointitietoja (katso osa 2-7-3) käyttäen kompassin COG- ja BRG-lukemaa (katso osa 2-7-4). D Kaksi veneen lasketun kurssin kanssa samansuuntaista CDI-linjaa, jotka osoittavat veneen suurimman sallitun poikkeaman lasketulta kurssilta. Jos haluat lisätietoja, katso Liite C. Jos TRACKFISH on liitetty automaattiohjaukseen, TRACKFISH lähettää automaattiohjauslaitteeseen tietoja, joiden perustella laite ohjaa veneen kohteeseen. Käynnistä automaattiohjauslaite ennen navigoinnin aloittamista. Jos TRACKFISHiä ei ole liitetty automaattiohjaukseen, venettä on ohjattava manuaalisesti a käyttäen kartta- tai maantienäkymään merkittyä veneen sijaintia ja kohdepistettä A Huomautus: 1 Jos XTE-hälytys on käytössä, laite antaa hälytyksen, jos vene ajautuu liian kauas halutulta kurssilta (katso osa 17-8). Jos saapumisaluehälytys on käytössä, laite antaa hälytyksen, kun vene on saapunut kohteeseen (katso osa 17-8) Meneminen reittipisteeseen tai kartalla olevaan pisteeseen Reittipiste - TRACKFISH-karttaan määritettävä piste, joka voi osoittaa kalapaikan tai reitillä olevan pisteen (katso osa 5). Siirtyminen reittipisteeseen karttanäkymässä 1 2 Siirry karttanäkymään. Siirrä kursori reittipisteen kohdalle: käytä joko kursorinäppäimiä tai Etsi-toimintoa (katso osa 3-2-5). Paina ja valitse Mene. 3 Siirtyminen tiettyyn pisteeseen kartalla 1 2 Siirry karttanäkymään. Siirrä kursori haluamasi pisteen kohdalle: käytä joko kursorinäppäimiä tai Etsitoimintoa (katso osa 3-2-5). Paina ja valitse Mene kursorilla. 3 Varoitus: Varmista, ettei reitti kulje maan tai vaarallisten vesialueiden kautta. Navigointi TRACKFISH navigoi tiettyyn pisteeseen kohdassa kuvatulla tavalla. Navigoinnin peruuttaminen Siirry karttanäkymään, paina Peru mene. ja valitse Siirtyminen reittipisteeseen reittipistenäkymässä Siirry reittipistenäkymään. Valitse haluamasi reittipiste painamalla tai. Paina ja valitse Mene. Vihje: Tee ennen aloittamista reittipisteet kiinnostavien paikkojen kohdalle. Tee matkan lähtöpisteeseen reittipiste, johon voit palata (katso osa 5-2-1). TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Reitin seuraaminen Valmistelu Reitti on luettelo reittipisteitä, joiden mukaan venettä ohjataan (katso osa 6). Jos haluat tehdä reittipisteet ennen reitin tekemistä, katso osa Jos haluat tehdä reitin, katso osa Reitin aloittaminen karttanäkymässä: Siirry karttanäkymään. Paina MENU ja valitse Aloita reitti. Valitse seurattava reitti painamalla UP tai DOWN. Paina ENT. TRACKFISH kysyy, mihin suuntaan reittiä edetään. Valitse Meno (reitin tekosuunta) tai Paluu. Reittipisteen määrittäminen ohitettavaksi Jos haluat määrittää reittipisteen ohitettavaksi, siirry karttanäkymään, paina ja valitse Ohita. TRACKFISH aloittaa navigoinnin suoraan kohti seuraavaa reittipistettä. Varoitus: Kun automaattiohjaus on käytössä, reittipisteen määrittäminen ohitettavaksi saattaa aiheuttaa äkillisen kurssimuutoksen. Reitin peruminen Kun vene on saavuttanut viimeisen reittipisteen tai kun reitin seuraaminen halutaan lopettaa, reitin voi perua. Siirry karttanäkymään, paina ja valitse Peru reitti. TRACKFISHin näyttöön tulee kartta, jossa reitti näkyy, ja laite aloittaa navigoimisen reitin lähtöpisteestä. Reitin aloittaminen reittinäkymässä: 1 2 Siirry reittinäkymään. Toimi sitten edellä Reitin aloittaminen karttanäkymässä -ohjeen vaiheessa 3 kerrotulla tavalla. Navigointi TRACKFISH navigoi järjestyksessä reittipisteestä toiseen kohdassa kuvatulla tavalla. TRACKFISH lopettaa navigoinnin legin lopettavaan reittipisteeseen ja aloittaa reitin seuraavan legin, kun a b c vene tulee 0,025 merimailin säteelle reittipisteestä vene sivuuttaa reittipisteen käyttäjä määrittää reittipisteen ohitettavaksi. 22 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 3-2 Karttanäkymä Siirtyminen karttanäkymään: Paina tai paina niin monta kertaa, että esiin tulee karttanäkymä, valitse Kartta, ja valitse sitten Kartta. Tyypillisen karttanäkymän tiedot: A B C H J E D F K G A Datakenttä. Jos haluat ottaa datakentän käyttöön, poistaa sen käytöstä tai muuttaa datakentässä näkyviä tietoja, katso osa Kompassi (katso osa 2-7-4) Kartan mittakaava (katso osa 3-2-3) Reitti, jota pitkin vene on kulkenut, ajohistoria (katso osa 3-5) Veneen kurssi ja CDI-linjat (katso Liite C, CDI). Käyttöoppaasi. NAVMAN TRACKFISH

21 Vene on menossa kohti reittipistettä nimeltä FISH6 I G Kursorin suuntima ja etäisyys veneestä H Maa I J K Meri Kursori (katso osa 3-2-1) Tyypillinen reittipiste (katso osa 5) B C E F D Veneen sijainti (katso osa 3-2-1) Huomautus: Jos haluat muuttaa kartalla näkyvien tietojen tyyppiä, katso osa Jos haluat siirtyä kartan perspektiivinäkymään, katso osa TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Karttanäkymän tilat Karttanäkymässä on kaksi tilaa: Vene keskellä -tila Jos haluat vaihtaa vene keskellä -tilaan, paina. Vene on kartan keskellä. Kun vene liikkuu vedessä, kartta siirtyy automaattisesti siten, että vene pysyy karttanäkymän keskellä. Kursori (katso alla) on pois käytöstä. Kursoritila Näppäimiä,, ja kutsutaan kursorinäppäimiksi. Jos haluat siirtyä kursoritilaan karttanäkymässä, pidä kursorinäppäintä painettuna. Kursori tulee näkyviin ja alkaa liikkua veneestä poispäin: Paina näppäintä, joka osoittaa suuntaan, johon haluat kursorin liikkuvan. Jos esimerkiksi haluat siirtää kursoria alaspäin, paina. Jos haluat siirtää kursoria vinottain, paina kahden kursorinäppäimen välistä. Jos haluat, että kursori siirtyy jatkuvasti haluttuun suuntaan, pidä kursorinäppäintä painettuna. Kursoritilassa: Kursorin etäisyys ( DST) ja suuntima ( BRG) veneestä näkyvät näytön alakulmassa. Kartta ei siirry, kun vene liikkuu. Jos kursori tulee karttanäkymän reunaan, karttanäkymä siirtyy sen mukana. Jos esimerkiksi kursori siirretään kartan oikeaan reunaan pitämällä -näppäintä painettuna, kartta siirtyy kursorin mukana vasemmalle. minkä osoituksena pituus- ja leveyspiirin kohdalla näkyy kursorin symboli: ' N tai S leveyspiiri ' E tai W pituuspiiri Warning: When reading the boat position, make sure the position is not the cursor position Kartan mittakaava Jos haluat lähentää karttanäkymää ja tarkastella pienempää aluetta kartasta tarkemmin, paina. Jos haluat loitontaa karttanäkymää ja tarkastella yleiskuvaa suuremmasta alueesta, paina. Kartan mittakaava näkyy kartan vasemmassa yläkulmassa: Kartan symbolit ja tiedot Kartalla näkyy erilaisia symboleja, esimerkiksi reittipisteitä, poijuja, majakoita, hylkyjä ja tai voit venesatamia. Painamalla tarvittaessa valita kartan mittakaavan, jossa symboli esitetään. Symbolin tietojen näyttäminen: 1 Siirrä kursori haluamaasi pisteeseen kartalla ja odota kaksi sekuntia tai siirrä kursori haluamasi sataman tai palvelun kohdalle Etsi-toiminnolla (katso osa 3-2-5). 2 3 Näkymän alareunaan avautuu ruutu, jossa näkyy tietoja symbolista. Jos haluat saada näkyviin lisätietoja symbolista tai symboliin liittyvien kohteiden luettelon, paina : i Valitse näytettävä kohde. Jos kohteita on enemmän kuin näyttöön mahtuu, selaa näkymää ylös tai alas painamalla tai. Jos haluat nähdä kuvan kohteesta, valitse kamerakuvake. Jos kuva ei mahdu näyttöön, siirrä kuvaa painamalla,, tai Pituus- ja leveyspiiri Pituus- ja leveyspiirin saa näkyviin näytön datakenttään. Ne esitetään asteina ja minuutteina kolmen desimaalin tarkkuudella, mikä vastaa noin 2 metriä (6 jalkaa). Normaalisti sijainti on veneen sijainti, minkä osoituksena pituus- ja leveyspiirin kohdalla näkyy veneen symboli: ' N tai S leveyspiiri ' E tai W pituuspiiri Jos kursoria on siirretty viimeisen kymmenen sekunnin aikana, sijainti on kursorin sijainti, 24 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje Valitse Vuorovesiasema, jos haluat saada näkyviin kohteen vuorovesikartan (katso osa 13). ii Valitse jokin toinen kohde tai palaa karttaan painamalla. 4 Esiin tulee kohteiden luettelo. Jos kohteita on enemmän kuin näyttöön mahtuu, selaa näkymää ylös tai alas painamalla tai. Jos valitset Satamat nimen mukaan, voit etsiä toista nimeä painamalla, muuttamalla nimeä ja painamalla sitten. Jos haluat nähdä viereisten symbolien tiedot, paina ja valitse Karttainfo. Toimi sitten edellä kohdassa 3 mainitulla tavalla Karttasymbolin etsiminen Karttasymbolin etsiminen ja tuominen esiin: 1 2 Paina ja valitse Etsi. Valitse karttasymbolin tyyppi: Reittipisteet, Reitit, Satamat nimen mukaan, Satamat ja palvelut tai Vuorovesiasemat. Jos valitset Satamat ja palvelut, valitse etsittävä palvelu. Jos valitset Satamat nimen mukaan, kirjoita sataman nimi tai nimessä olevia kirjaimia painamalla,, tai ja paina sitten. Valitse kohde ja paina. Karttanäkymä muuttuu siten, että valittu kohde on näkymän keskellä. Jos haluat nähdä kohteen tiedot, paina (katso osa 3-2-4) Perspektiivi-näkymä Perspektiivi-näkymässä kartta näkyy tietyssä kulmassa eikä suoraan ylhäältä. Jos haluat ottaa perspektiivinäkymän käyttöön tai poistaa sen käytöstä, paina ja muuta Perspektiivi-asetukseksi tai Matka- ja suuntimalaskuri Matka- ja suuntimalaskuri voi laskea yhden tai usean legin kurssin ja näyttää kunkin legin suuntiman ja pituuden sekä kurssien kokonaispituuden. Yhdistetyt kurssit voi muuntaa reitiksi. Matka- ja suuntimalaskuri: 1 Paina, kunnes esiin tulee karttanäkymä. Paina ja valitse Etäisyys. Siirrä kursori ensimmäisen legin alkuun. Tämän pisteen ei tarvitse olla reittipiste. Paina. Jos haluat lisätä kurssiin legin, siirrä kursori legin loppuun. Tämän pisteen ei tarvitse olla reittipiste. Näyttöön tulee legin suuntima ja pituus sekä kurssin kokonaispituus. Paina Jos haluat poistaa viimeisen legin kurssista, ja valitse Poista. paina Toista kaksi edellistä vaihetta, jos haluat lisätä tai poistaa koko kurssin. Jos haluat tallentaa uuden kurssin reittinä, paina ja valitse Tallenna. Kurssissa mahdollisesti olevat uudet pisteet tallentuvat automaattisesti nimettyinä uusina reittipisteinä. Myöhemmin voit tarvittaessa muuttaa reittiä (katso osa 6-2-2) tai muuttaa uusia reittipisteitä (katso osa 5-2-3). Palaa lopuksi karttanäkymään painamalla. 2 3 TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN Suunniteltu kurssi Jos Suunniteltu kurssi on käytössä, TRACKFISH näyttää suunnitellun sijainnin, joka perustuu kurssiin pohjan suhteen, nopeuteen ja määritettyyn aikaan. Käyttöoppaasi. NAVMAN TRACKFISH

22 Jos haluat poistaa Suunniteltu kurssi -toiminnon käytöstä ja asettaa ajan, katso osa A B C Suunniteltu sijainti Veneen suunniteltu kurssi Veneen sijainti A B C 3-5 Ajohistoriat ja niiden tallentaminen Ajohistoria-toiminto tallentaa veneen sijainnin muistiin säännöllisin välein, jotka voivat perustua joko aikaan tai matkaan. Veneen sijaintien muodostamaa ajohistoriaa voi katsella kartalla. TRACKFISH voi näyttää yhden ajohistorian samalla kun se tallentaa toista. Jos haluat lisätietoja ajohistorian käyttämisestä, katso osa TRACKFISH voi tallentaa viisi ajohistoriaa: Ajohistoriassa 1 voi olla enintään 2000 pistettä ja se on tarkoitettu veneen normaalin kulun tallentamiseen. Ajohistorioissa 2, 3, 4 ja 5 voi kussakin olla enintään 500 pistettä ja ne on tarkoitettu tarkkuutta vaativien reitin osien, esimerkiksi jokien suiden, tarkkaan tallentamisen. Vihje: Ajohistoriat kannattaa tallentaa hyvissä oloissa. Kun tallentaminen on käytössä ja ajohistoria tulee täyteen, tallentaminen jatkuu ja vanhimmat pisteet poistetaan. Ajohistorian enimmäispituus vaihtelee valitun tallennusvälin mukaan: lyhyt väli tuottaa lyhyemmän mutta yksityiskohtaisemman ajohistorian, pitkä väli tuottaa pitemmän mutta vähemmän yksityiskohtaisen ajohistorian. Esimerkkejä: Aikavälit Väli tai 5 1s 10 s 1 min Matkavälit Väli tai 5 0, Ajohistoria 1 Ajohistoria 2, 3, 4 33 minuuttia 5,5 tuntia 33 tuntia 8 minuuttia 1,4 tuntia 8 tuntia Ajohistoria 1 Ajohistoria 2, 3, Ajohistorioiden pituudet ovat käytössä olevia pituusyksiköitä, esimerkiksi merimaileja. 26 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 4 Navigointi: Maantienäkymä A B C D Maantienäkymä on lintuperspektiivin näkymä veneen kurssista kohteeseen. Saat maantienäkymän esiin painamalla, valitsemalla Muut ja valitsemalla sitten Maantie. Maantienäkymässä näkyvät tiedot: A B C E E Valinnainen datakenttä (katso osa 2-7-3) Valinnainen kompassi (katso osa 2-7-4) Kohdereittipiste CDI-linjat, samansuuntaisia veneen lasketun kurssin kanssa (katso Liite C, CDI). CDI-linjat muodostavat ikään kuin veden päällä kulkevan maantien, jolla vene voi liikkua. CDI-asteikko D Veneen laskettu kurssi kohteeseen F F G G Veneen sijainti, näytön alareunassa keskellä Varoitus: Maantienäkymä ei näytä maata, karikkoja tai karttasymboleja. TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 27 5 Navigointi: Reittipisteet Reittipiste on TRACKFISH-karttaan määritettävä piste, joka voi osoittaa esimerkiksi kalastuspaikan tai reitillä olevan pisteen. TRACKFISHiin voi määrittää enintään 3000 reittipistettä. Käyttäjä voi lisätä uuden Sijainti. Reittipisteen symbolin ja nimen väri kartassa. Tyyppi: Normaali: Normaalia reittipistettä voi käyttää navigoinnin kohteena tai sen voi liittää reittiin. Vaara: Vaara-tyyppinen reittipiste on kohta, jota on syytä varoa. Jos vene tulee määritetyn vaara-alueen etäisyydelle Vaara-tyyppisestä reittipisteestä, laite voi antaa varoittavan äänimerkin. (katso osa 17-8). Näyttötyyppi: Määrittää, miten reittipisteet näkyvät kartalla (katso osa 17-2): reittipisteen sekä muuttaa tai poistaa olemassa olevia reittipisteitä. Reittipisteen tiedot: Nimi (enintään 8 merkkiä). Symboli, joka osoittaa reittipisteen tyypin. Käytettävissä olevat symbolit: 28 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 5-1 Reittipisteet-näkymä Saat reittipistenäkymän esiin painamalla, valitsemalla Muut ja valitsemalla sitten Reittipisteet. Reittipistenäkymä on luettelo, jossa näkyvät laitteeseen määritetyt reittipisteet sekä niiden symbolit, nimet, pituus- ja leveyspiirit, etäisyydet ja suuntimat veneestä, tyypit sekä näyttötavat. Jos reittipisteitä on enemmän kuin näyttöön mahtuu, voit selata näyttöä ylös- tai alaspäin tai. sivun kerrallaan painamalla 5-2 Reittipisteiden käsittely Varoitus: Älä tee navigointireittipistettä maalle tai vaaralliselle vesialueelle. Huomautus: Reittipisteitä voi tehdä myös sen jälkeen, kun reitti on laadittu (katso osa 6-2-1) Uuden reittipisteen tekeminen Uuden reittipisteen tekeminen ja muokkaaminen karttanäkymässä 1 Jos haluat tehdä reittipisteen veneen nykyiseen sijaintipisteeseen, vaihda karttanäkymä vene keskellä -tilaan painamalla ESC. Jos haluat tehdä reittipisteen johonkin toiseen pisteeseen, siirrä kursori haluttuun paikkaan kartalla Paina. Järjestelmä tekee uuden automaattisesti nimetyn reittipisteen, jossa on perustiedot. Muuta tarvittaessa tietoja (katso osa 5-2-7) Reittipisteen siirtäminen Reittipisteen siirtäminen karttanäkymässä Siirrä karttanäkymässä kursori siirrettävän reittipisteen kohdalle. Paina ja valitse Siirrä. Siirrä kursori uuteen paikkaan ja paina. Reittipisteen siirtäminen reittipistenäkymässä Jos haluat siirtää reittipisteen reittipistenäkymässä, muuta reittipisteen pituus- ja leveyspiiriä (katso osa 5-2-3) Reittipisteen muuttaminen Reittipisteen muuttaminen karttanäkymässä 1 Siirrä karttanäkymässä kursori muutettavan reittipisteen kohdalle. Kun reittipisteen tiedot tulevat näkyviin, paina. Muuta reittipisteen tietoja (Katso osa 5-2-7). Uuden reittipisteen tekeminen reittipistenäkymässä 1 2 Paina reittipistenäkymässä valitse Tee. ja 2 3 Järjestelmä tekee veneen nykyiseen sijaintipisteeseen uuden automaattisesti nimetyn reittipisteen, jossa on perustiedot. Muuta tarvittaessa tietoja (katso osa 5-2-7). 3 TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 29 Reittipisteen muuttaminen reittipistenäkymässä 1 Valitse muutettava reittipiste reittipistenäkymästä painamalla Paina ja valitse Muuta. Muuta reittipisteen tietoja (Katso osa 5-2-7). tai. Reittipisteen poistaminen reittipistenäkymässä 1 Valitse poistettava reittipiste reittipistenäkymästä painamalla tai 2 Paina ja valitse Poista. Vahvista valinta valitsemalla K. Paina reittipistenäkymässä valitse Poista kaikki. Vahvista valinta valitsemalla K. Käyttöoppaasi. NAVMAN TRACKFISH

23 ja Kaikkien reittipisteiden poistaminen Reittipisteen näyttäminen kartalla Laite siirtyy karttanäkymään ja näyttää valitun reittipisteen näkymän keskellä. 1 Valitse näytettävä reittipiste reittipistenäkymästä painamalla Paina ja valitse Näyttö. tai Reittipisteen tietojen muuttaminen Reittipisteen tietojen muuttaminen niiden näkyessä ruudussa: 1 Valitse muutettava tieto. Paina Paina Muuta tietoja kursorinäppäimillä. Muuta tarvittaessa muita tietoja toistamalla edellä mainitut toimet. Valitse Tallenn. Jos laite on karttanäkymässä, paina, valitse Etsi ja valitse sitten Reittipisteet. Valitse reittipiste luettelosta. 2 TRACKFISHin karttanäkymä muuttuu siten, että valittu reittipiste on kartan keskellä Reittipisteen poistaminen Reittipistettä ei voi poistaa, jos vene on navigoimassa sitä kohti tai jos reittipistettä käytetään useassa reitissä. Vain yhdessä reitissä käytettävän reittipisteen voi poistaa. Varoitus: Kun reittipiste on poistettu reitistä, tarkista, ettei muuttunut reitti kulje maan tai vaarallisten vesialueiden kautta. Reittipisteen poistaminen karttanäkymässä Siirrä karttanäkymässä kursori poistettavan reittipisteen kohdalle. Paina ja valitse Poista. Vahvista valinta valitsemalla K Reittipisteiden järjestäminen Reittipisteluettelon esitystavan muuttaminen: 1 2 Paina ja valitse Järjestä. Valitse, minkä mukaan reittipisteet järjestetään: Nimi: aakkosjärjestykseen nimen mukaan. Kuva: kuvakkeen tyypin mukaan. Etäisyys: veneestä katsotun etäisyyden mukaan. Sarakkeen yläreunassa näkyvä nuoli osoittaa, minkä mukaan reittipisteet on järjestetty Navigointi reittipisteeseen Katso osa NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 6 Navigointi: Reitit Reitti on luettelo reittipisteitä, joiden mukaan venettä ohjataan. Reittejä voi tehdä, muuttaa ja poistaa. TRACKFISHissä voi olla enintään 25 reittiä. Kussakin reitissä voi olla enintään 50 reittipistettä. Reitissä voi olla: sama reittipiste alku- ja loppupisteenä sama reittipiste useaan kertaan. TRACKFISH voi navigoida reittiä kumpaankin suuntaan. Reitillä olevan reittipisteen voi ohittaa. Reitit ovat erityisen hyödyllisiä, jos TRACKFISH on liitetty automaattiohjausjärjestelmään, jolloin järjestelmä voi ohjata venettä reittiä pitkin automaattisesti. Varoitus: Varmista, etteivät reitit kulje maan tai vaarallisten vesialueiden kautta. 6-1 Reitit-näkymä Reitit-näkymä on luettelo, jossa näkyvät määritetyt reitit sekä niiden nimet, alku- ja loppureittipisteet, legien määrät sekä kokonaispituudet. Saat Reitit-näkymän esiin painamalla, valitsemalla Muut ja valitsemalla sitten Reitit. Jos reittejä on enemmän kuin näyttöön mahtuu, voit selata näyttöä ylös- tai alaspäin sivun kerrallaan painamalla tai. 6-2 Reittien käsittely Varoitus: Kun reitti on valittu tai kun sitä on muutettu, tuo reitti näkyviin kartassa ja tarkista, ettei se kulje maan tai vaarallisten vesialueiden kautta. Reitin legien on alettava reittipisteistä ja loputtava niihin. Jos legi ei ala olemassa olevasta reittipisteestä tai pääty siihen, siihen tehdään automaattisesti uusi reittipiste (uuden reittipisteen tietojen muuttaminen, katso osa 5-2-7). Vaara-reittipistettä ei voi käyttää reitissä. 1 2 Paina karttanäkymässä Uusi reitti. i ii 3 i Muuta nimeä tarvittaessa. Valitse OK. Siirrä kursori reitin alkuun ja paina. ja valitse Uuden reitin laatiminen A. Uuden reitin laatiminen karttanäkymässä Kun laadit reittiä: Muuta alueen kokoa painamalla tai. Karttanäkymää voi vierittää siirtämällä kursorin kartan reunaan. Näytön vasemmassa alakulmassa olevassa tietoruudussa näkyy reitin nimi ja kokonaismatka. Jos kursori on lähellä legiä, ruudussa näkyy myös legin pituus ja suuntima. Laite nimeää uuden reitin automaattisesti: Legien lisääminen reittiin: TRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 31 ii Valittuun kohtaan tulee uusi laitteen automaattisesti nimeämä reittipiste. Jos haluat tallentaa reittipisteen, paina Enter. Jos haluat muokata reittipistettä, katso kohta Vihje: Reitin voi lisätä myös tekemällä matka- ja suuntimalaskurilla kurssin ja tallentamalla sen reittinä (katso osa 3-3). B. Uuden reitin laatiminen reittinäkymässä 1 2 Paina reittinäkymässä Tee. ja valitse iii Paina. Esiin tulee katkoviivalla esitetty legi, joka johtaa kursorista edelliseen reittipisteeseen. iv Siirrä kursori ensimmäisen legin. loppuun ja paina v Toista vaiheet i - iv, kunnes reitin viimeinen reittipiste on lisätty ja tallennettu.. Esiin tulee laitteen automaattisesti nimeämä uusi reitti, jossa ei ole yhtään reittipistettä. Reitin nimen muuttaminen: i ii Valitse näytön yläreunasta ja reitin nimi ja paina. Muuta nimeä tarvittaessa.. 3 vi Tee reitti loppuun painamalla Reitin tekemisen aikana käytettävissä olevat komennot ja asetukset: 1 2 Reittipisteen lisääminen reittiin: i Paina ja valitse Lisää. iii Paina 4 i Uuden reittipisteen lisääminen reittiin: Valitse uuden reittipisteen kohta: Jos haluat lisätä uuden reitin ensimmäisen reittipisteen, valitse Legi 1. Jos haluat lisätä reittipisteen reitin loppuun, valitse reittipisteluettelon lopusta käyttämätön legi. Muussa tapauksessa valitse reittipiste, jonka eteen haluat lisätä uuden reittipisteen. ii Paina. Esiin tulee reittipisteiden luettelo. Valitse käytettävä reittipiste. Reittipisteen lisääminen reittiin jakamalla legi kahtia: i ii ii Siirrä kursori jaettavan legin kohdalle. Paina ja valitse Lisää. Siirrä kursori uuden reittipisteen haluttuun kohtaan.. iv Paina 3 i ii ii Reittipisteen siirtäminen reitillä: Siirrä kursori siirrettävän reittipisteen kohdalle. Paina ja valitse Siirrä. Siirrä kursori kohtaan, johon haluat siirtää reittipisteen.. 5 iv Paina 4 i ii Reittipisteen irrottaminen reitistä: Siirrä reittipiste reitistä irrotettavan reittipisteen kohdalle. Käyttöoppaasi. NAVMAN TRACKFISH

24 Powered by TCPDF ( Paina ja valitse Poista. Reittipiste irrotetaan reitistä, mutta itse reittipistettä ei poisteta. Paina Paina Paina ja valitse Aloita. ja valitse Lopeta. ja valitse Poista. NAVMAN Kun reittipisteitä lisätään, kunkin legin pituus ja suuntima tulevat automaattisesti näkyviin. Jos reittipisteitä on enemmän kuin näyttöön mahtuu, voit selata näyttöä ylös- tai alaspäin sivun kerrallaan painamalla tai. Reittipisteen irrottaminen reitistä: i ii Valitse irrotettava reittipiste. Paina ja valitse Poista Reitin navigoimisen aloittaminen: i i i ii Reitin tekemisen lopettaminen: Reitin poistaminen: Vahvista valinta valitsemalla K. Toista edellä mainitut toimet, kunnes reitti on valmis. Paina. Tuo reitti näkyviin kartalla (katso osa 6-2-3) ja tarkista, ettei reitti kulje maan tai vaarallisten vesialueiden kautta. 32 TRACKFISH 6500 Asennus- ja käyttöohje Reitin muuttaminen Reitin muuttaminen kartasta 1 Valitse reittinäkymästä muutettava reitti. Paina ja valitse Muuta kartalla. Valittu reitti näkyy kartalla ja sen ensimmäinen reittipiste on ympyröity. Muuta reittiä kohdassa A kuvatulla tavalla aloittaen vaiheesta 4. Valitse reittinäkymässä muutettava reitti painamalla tai. Paina ja valitse Muuta. Valittu reitti tulee näkyviin: reitin nimi ja reittipisteiden luettelo. Muuta reittiä kohdassa B kuvatulla tavalla aloittaen vaiheesta Reitin näyttäminen kartalla Siirrä valittu reitti näkymän keskelle: 1 Valitse näytettävä reittipiste reittinäkymästä painamalla ja valitse Näyttö. tai. Paina 2 3 Jos laite on karttanäkymässä, paina, valitse Etsi ja valitse sitten Reitti. Valitse reitti luettelosta. 2 1 TRACKFISH näyttää valitun reitin kartalla. Valitse poistettava reitti reittinäkymästä painamalla tai. Paina ja valitse Poista. Vahvista valinta valitsemalla K. Paina reittinäkymässä Poista kaikki. ja valitse Reitin muuttaminen reittinäkymässä: Reitin poistaminen Kaikkien reittien poistaminen Vahvista valinta valitsemalla K Reittiä pitkin navigoiminen Katso osa Satelliitit Maailmanlaajuinen GPS-navigointi Yhdysvaltain hallitus ylläpitää GPSjärjestelmää. Siihen kuuluu 24 satelliittia, jotka kiertävät maapalloa lähettäen paikannus- ja aikasignaaleja. Satelliittien sijainti muuttuu jatkuvasti. GPS-vastaanotin analysoi lähimmän satelliitin signaalit ja laskee oman tarkan sijaintinsa. Tätä kutsutaan GPS-paikannukseksi. GPS-paikannuksen tarkkuus on tavallisesti (95 % ajasta) parempi kuin 10 m (33 jalkaa). GPS-antenni voi vastaanottaa signaaleja GPSsatelliiteista lähes missä tahansa maapallolla. paikannuksen tarkkuus on tavallisesti (95 % ajasta) parempi kuin 5 m (15 jalkaa). WAAS-järjestelmää voi käyttää koko USA: ssa ja suurimmassa osassa Kanadaa. Kun EGNOS-järjestelmä tulee käyttöön, sitä voi käyttää suurimmassa osassa LänsiEurooppaa. Maa-asemiin perustuva DGPS Maa-asemat ovat maalla sijaitsevia radiolähettimiä, jotka lähettävät korjaussignaaleja, joita veneessä oleva vastaanotin voi vastaanottaa. Maaasemien toimintasäde on rajallinen, ja niitä on tavallisesti vain satamien lähellä ja tärkeiden väylien varrella. Korjatun GPS-paikannuksen tarkkuus on tavallisesti parempi kuin 2-5 m (6-16 jalkaa). DGPS DGPS-järjestelmä korjaa GPS-paikannuksen virheitä erityisten korjaussignaalien avulla. TRACKFISH voi käyttää kahta erityyppistä DGPS-järjestelmää: WAAS ja EGNOS DGPS WAAS ja EGNOS ovat kaksi satelliittipohjaista DGPS-järjestelmää. TRACKFISH ottaa satelliittien lähettämät korjaussignaalit vastaan tavallisen GPS-antennin kautta. Korjatun GPSTRACKFISH 6500 Asennus- ja käyttöohje NAVMAN 33 GPS-vastaanotin Navmanin GPS -yksiköissä on herkkä 12kanavainen vastaanotin, joka seuraa signaaleja kaikista horisontin yläpuolella näkyvissä olevista GPS-satelliiteista ja käyttää sijainnin laskentaan signaaleja kaikista satelliiteista, jotka ovat yli 5 horisontin yläpuolella. Kun GPSvastaanotin kytketään päälle, ensimmäisen paikannustiedon saamiseen kuluu yleensä noin 50 sekuntia. Joissakin oloissa se voi kestää kaksikin minuuttia tai jopa pitempään. 7-1 Satelliittinäyttö Satelliittinäkymässä on GPS-satelliitteja ja GPS-paikannusta koskevia tietoja. Jos haluat siirtyä satelliittinäkymään, paina, valitse Muut ja valitse sitten Satelliitti. B A B C F G C Satelliittinäkymässä näkyvät tiedot: A GPS-antennin tila, esimerkiksi Hakee, GPS-paikannus, Ei GPS:ää. Jos laite on simulaatiotilassa, tässä lukee Simulaatio (katso osa 2-6) GPS-satelliittien ilmoittama päivämäärä ja aika. Aika on paikallinen aika (UTC [GMT], johon on lisätty paikallisen ajan poikkeama, katso osa 17-12). HDOP: satelliitin geometrisesta sijainnista johtuva GPS-paikannuksen virhe. Pieni arvo osoittaa, että paikannus on tarkka. Mitä suurempi arvo, sen epätarkempi paikannus. D Enintään kahdentoista näkyvissä olevan satelliitin signaalien voimakkuudet. Mitä korkeampi palkki, sen voimakkaampi signaali. E F Veneen sijainti Näkyvissä olevien GPSsatelliittien sijainnit: Ulompi ympyrä kuvaa horisonttia. Sisempi ympyrä kuvaa 45 kulmaa. Keskipiste kuvaa pistettä suoraan yläpuolella. Pohjoinen on näytön yläreunassa. G Jos vene liikkuu, kurssi näkyy keskipisteen kautta kulkevana viivana. D E 34 NAVMAN TRACKFISH 6500 Asennus- ja käyttöohje 8 Kalojen etsiminen kaikuluotaimella: Johdanto Laitteen Sonar-toimintojen (kaikuluotaimen) käyttäminen edellyttää, että lisävarusteena saatava kaikuluotainanturi on asennettu ja sen asetukset on määritetty. Tässä osassa esitellään, miten eri kaikuluotainnäkymiä tulkitaan, milloin ja miten eri taajuuksia käytetään sekä miten kaloja etsitään ja miten ne näkyvät laitteen näytössä. Lisäksi tässä osassa esitellään Herkkyys- ja Alue-asetukset sekä näytetään esimerkkejä eri kaikuluotainnäkymistä. 8-1 TRACKFISHin käyttö TRACKFISH käyttää veneen runkoon kiinnitettyä kaikuluotausanturia. Käyttöoppaasi. NAVMAN TRACKFISH
