1 LOREM IPSUM JE ZULT MAAR 60 HZ SCKÄYTTÖVESIPUMPUT AEP, LP ja ALP 1 m 35 Head 1m/s 2m/s 3m/s 4m/s 5m/s 30 Ø Ø138 Ø4 NPSH m Ø Ø l/s Flow m 3 /h kw kw Shaft power P2 Ø4 Ø138 Ø133 Ø l/s PUMPPUHUOLTO Total input power P1 Ø4 Ø138 Ø133 Ø /2013 Oikeus muutoksiin pidätetään l/s

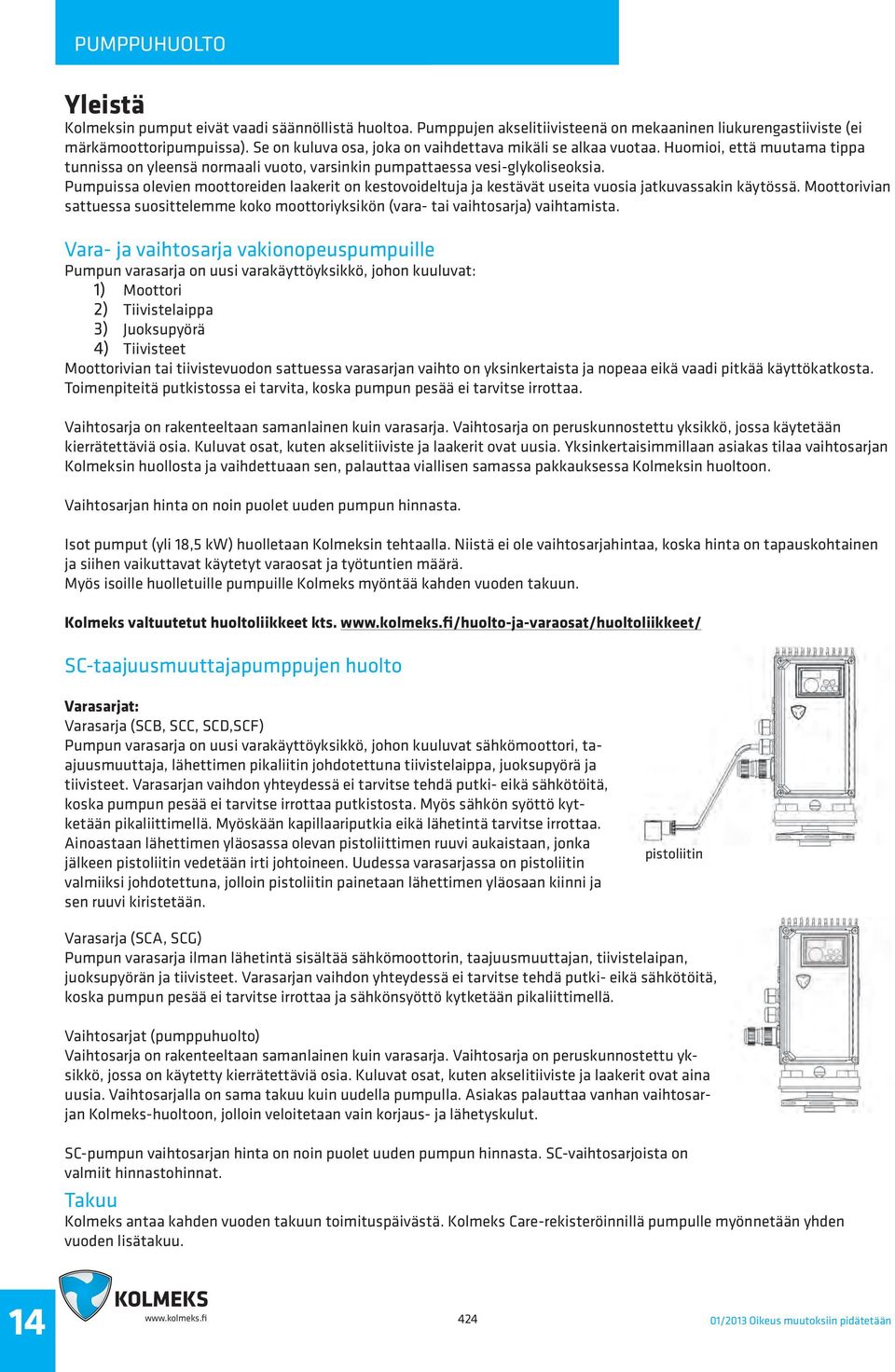

2 Ylstä Kolmeksin pumput vät vaadi säännöllistä huoltoa. Pumppujen akselitiivisteenä on mekaaninen liukurengastiiviste ( märkämoottoripumpuissa). Se on kuluva osa, joka on vaihdettava mikäli se alkaa vuotaa. Huomioi, että muutama tippa tunnissa on yleensä normaali vuoto, varsinkin pumpattaessa vesiglykoliseoksia. Pumpuissa olevien moottorden laakerit on kestovoideltuja ja kestävät usta vuosia jatkuvassakin käytössä. Moottorivian sattuessa suosittelemme koko moottoriyksikön (vara tai vaihtosarja) vaihtamista. Vara ja vaihtosarja vakionopeuspumpuille Pumpun varasarja on uusi varakäyttöyksikkö, johon kuuluvat: 1) Moottori 2) Tiivistelaippa 3) Juoksupyörä 4) Tiivisteet Moottorivian tai tiivistevuodon sattuessa varasarjan vaihto on yksinkertaista ja nopeaa kä vaadi pitkää käyttökatkosta. Toimenpittä putkistossa tarvita, koska pumpun pesää tarvitse irrottaa. Vaihtosarja on rakenteeltaan samanlainen kuin varasarja. Vaihtosarja on peruskunnostettu yksikkö, jossa käytetään kierrätettäviä osia. Kuluvat osat, kuten akselitiiviste ja laakerit ovat uusia. Yksinkertaisimmillaan asiakas tilaa vaihtosarjan Kolmeksin huollosta ja vaihdettuaan sen, palauttaa viallisen samassa pakkauksessa Kolmeksin huoltoon. Vaihtosarjan hinta on noin puolet uuden pumpun hinnasta. Isot pumput (yli 18,5 kw) huolletaan Kolmeksin tehtaalla. Niistä ole vaihtosarjahintaa, koska hinta on tapauskohtainen ja siihen vaikuttavat käytetyt varaosat ja työtuntien määrä. Myös isoille huolletuille pumpuille Kolmeks myöntää kahden vuoden takuun. Kolmeks valtuutetut huoltoliikkeet kts. /huoltojavaraosat/huoltoliikkeet/ SCtaajuusmuuttajapumppujen huolto Varasarjat: Varasarja (SCB, SCC, SCD,SCF) Pumpun varasarja on uusi varakäyttöyksikkö, johon kuuluvat sähkömoottori, taajuusmuuttaja, lähettimen pikaliitin johdotettuna tiivistelaippa, juoksupyörä ja tiivisteet. Varasarjan vaihdon yhteydessä tarvitse tehdä putki kä sähkötöitä, koska pumpun pesää tarvitse irrottaa putkistosta. Myös sähkön syöttö kytketään pikaliittimellä. Myöskään kapillaariputkia kä lähetintä tarvitse irrottaa. Ainoastaan lähettimen yläosassa olevan pistoliittimen ruuvi aukaistaan, jonka jälkeen pistoliitin vedetään irti johtoineen. Uudessa varasarjassa on pistoliitin valmiiksi johdotettuna, jolloin pistoliitin painetaan lähettimen yläosaan kiinni ja sen ruuvi kiristetään. pistoliitin Varasarja (SCA, SCG) Pumpun varasarja ilman lähetintä sisältää sähkömoottorin, taajuusmuuttajan, tiivistelaipan, juoksupyörän ja tiivisteet. Varasarjan vaihdon yhteydessä tarvitse tehdä putki kä sähkötöitä, koska pumpun pesää tarvitse irrottaa ja sähkönsyöttö kytketään pikaliittimellä. Vaihtosarjat (pumppuhuolto) Vaihtosarja on rakenteeltaan samanlainen kuin varasarja. Vaihtosarja on peruskunnostettu yksikkö, jossa on käytetty kierrätettäviä osia. Kuluvat osat, kuten akselitiiviste ja laakerit ovat aina uusia. Vaihtosarjalla on sama takuu kuin uudella pumpulla. Asiakas palauttaa vanhan vaihtosarjan Kolmekshuoltoon, jolloin veloitetaan vain korjaus ja lähetyskulut. SCpumpun vaihtosarjan hinta on noin puolet uuden pumpun hinnasta. SCvaihtosarjoista on valmiit hinnastohinnat. Takuu Kolmeks antaa kahden vuoden takuun toimituspäivästä. Kolmeks Carerekisteröinnillä pumpulle myönnetään yhden vuoden lisätakuu /2013 Oikeus muutoksiin pidätetään

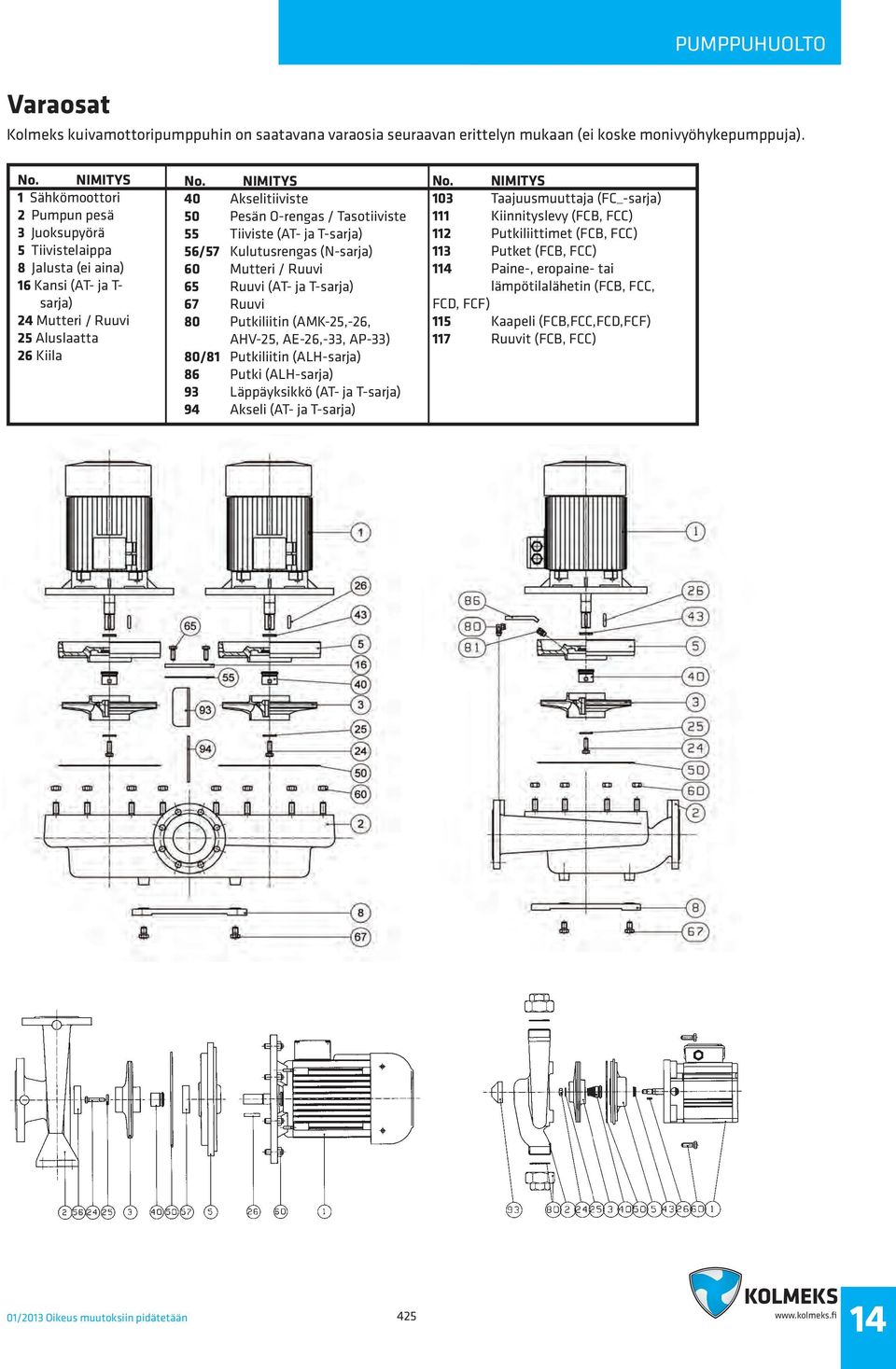

3 Varaosat PUMPPUHUOLTO Kolmeks kuivamottoripumppuhin on saatavana varaosia seuraavan erittelyn mukaan ( koske monivyöhykepumppuja). No. NIMITYS 1 Sähkömoottori 2 Pumpun pesä 3 Juoksupyörä 5 Tiivistelaippa 8 Jalusta ( aina) 16 Kansi (AT ja T sarja) 24 Mutteri / Ruuvi 25 Aluslaatta 26 Kiila No. NIMITYS 40 Akselitiiviste 50 Pesän / Tasotiiviste 55 Tiiviste (AT ja Tsarja) 56/57 Kulutusrengas (Nsarja) 60 Mutteri / Ruuvi 65 Ruuvi (AT ja Tsarja) 67 Ruuvi 80 Putkiliitin (AMK25,26, AHV25, AE26,33, AP33) 80/81 Putkiliitin (ALHsarja) 86 Putki (ALHsarja) 93 Läppäyksikkö (AT ja Tsarja) 94 Akseli (AT ja Tsarja) No. NIMITYS 103 Taajuusmuuttaja (FC_sarja) 111 Kiinnityslevy (FCB, FCC) 112 Putkiliittimet (FCB, FCC) 113 Putket (FCB, FCC) 1 Paine, eropaine tai lämpötilalähetin (FCB, FCC, FCD, FCF) 115 Kaapeli (FCB,FCC,FCD,FCF) 117 Ruuvit (FCB, FCC) 01/2013 Oikeus muutoksiin pidätetään 425

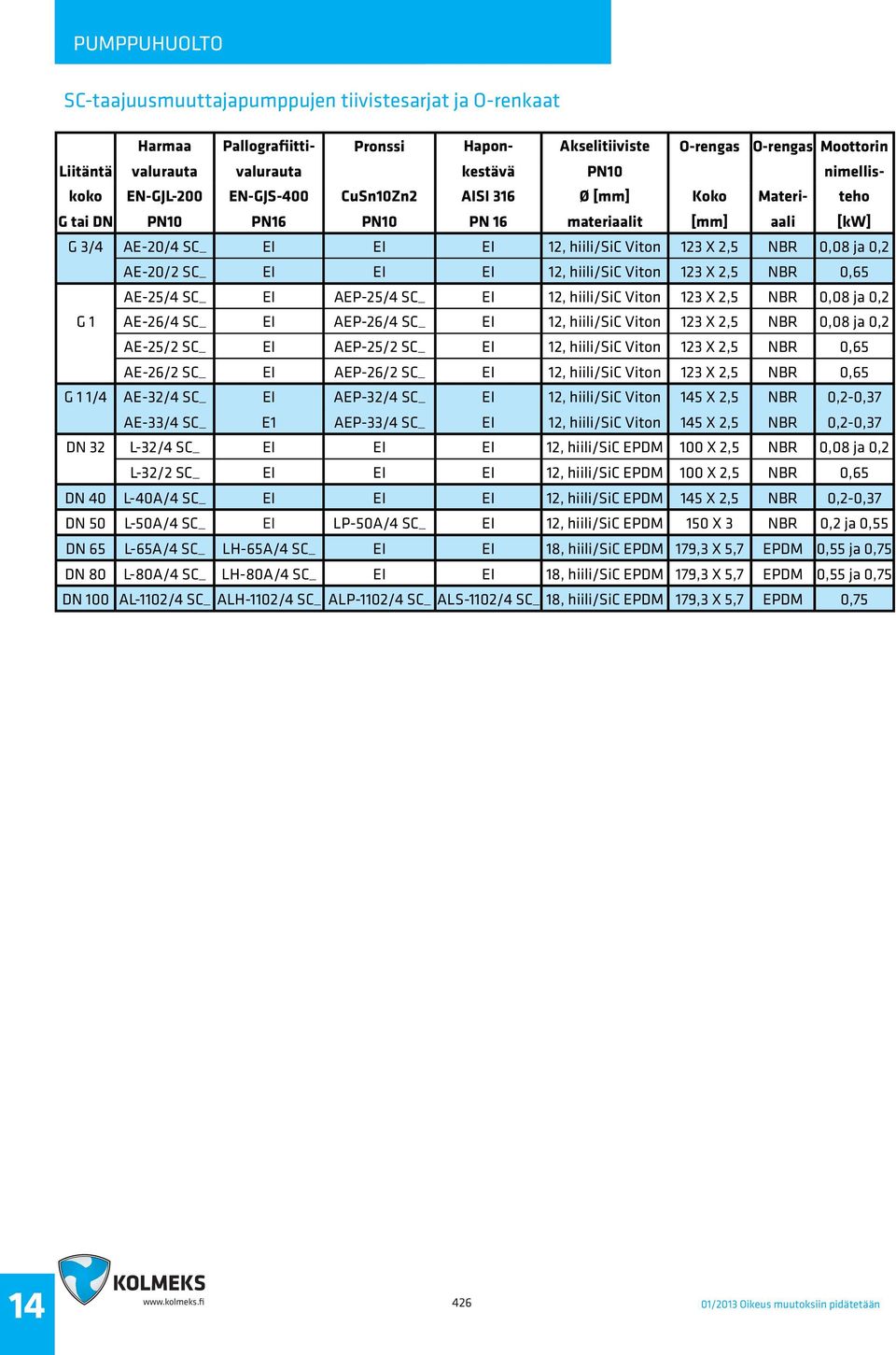

4 SCtaajuusmuuttajapumppujen tiivistesarjat ja Orenkaat Harmaa Pallografiitti Pronssi Hapon Akselitiiviste Moottorin Liitäntä valurauta valurauta kestävä PN10 nimelliskoko ENGJL200 ENGJS400 CuSn10Zn2 AISI 316 Ø [mm] Koko Materi teho G tai DN PN10 PN16 PN10 PN 16 materiaalit [mm] aali [kw] G 3/4 AE20/4 SC_ EI EI EI 12, hiili/sic Viton 123 X 2,5 NBR 0,08 ja 0,2 AE20/2 SC_ EI EI EI 12, hiili/sic Viton 123 X 2,5 NBR 0,65 AE25/4 SC_ EI AEP25/4 SC_ EI 12, hiili/sic Viton 123 X 2,5 NBR 0,08 ja 0,2 G 1 AE26/4 SC_ EI AEP26/4 SC_ EI 12, hiili/sic Viton 123 X 2,5 NBR 0,08 ja 0,2 AE25/2 SC_ EI AEP25/2 SC_ EI 12, hiili/sic Viton 123 X 2,5 NBR 0,65 AE26/2 SC_ EI AEP26/2 SC_ EI 12, hiili/sic Viton 123 X 2,5 NBR 0,65 G 1 1/4 AE32/4 SC_ EI AEP32/4 SC_ EI 12, hiili/sic Viton 5 X 2,5 NBR 0,20,37 AE33/4 SC_ E1 AEP33/4 SC_ EI 12, hiili/sic Viton 5 X 2,5 NBR 0,20,37 DN 32 L32/4 SC_ EI EI EI 12, hiili/sic EPDM 100 X 2,5 NBR 0,08 ja 0,2 L32/2 SC_ EI EI EI 12, hiili/sic EPDM 100 X 2,5 NBR 0,65 DN 40 L40A/4 SC_ EI EI EI 12, hiili/sic EPDM 5 X 2,5 NBR 0,20,37 DN 50 L50A/4 SC_ EI LP50A/4 SC_ EI 12, hiili/sic EPDM 150 X 3 NBR 0,2 ja 0,55 DN 65 L65A/4 SC_ LH65A/4 SC_ EI EI 18, hiili/sic EPDM 179,3 X 5,7 EPDM 0,55 ja 0,75 DN 80 L80A/4 SC_ LH80A/4 SC_ EI EI 18, hiili/sic EPDM 179,3 X 5,7 EPDM 0,55 ja 0,75 DN 100 AL1102/4 SC_ ALH1102/4 SC_ ALP1102/4 SC_ ALS1102/4 SC_ 18, hiili/sic EPDM 179,3 X 5,7 EPDM 0, /2013 Oikeus muutoksiin pidätetään

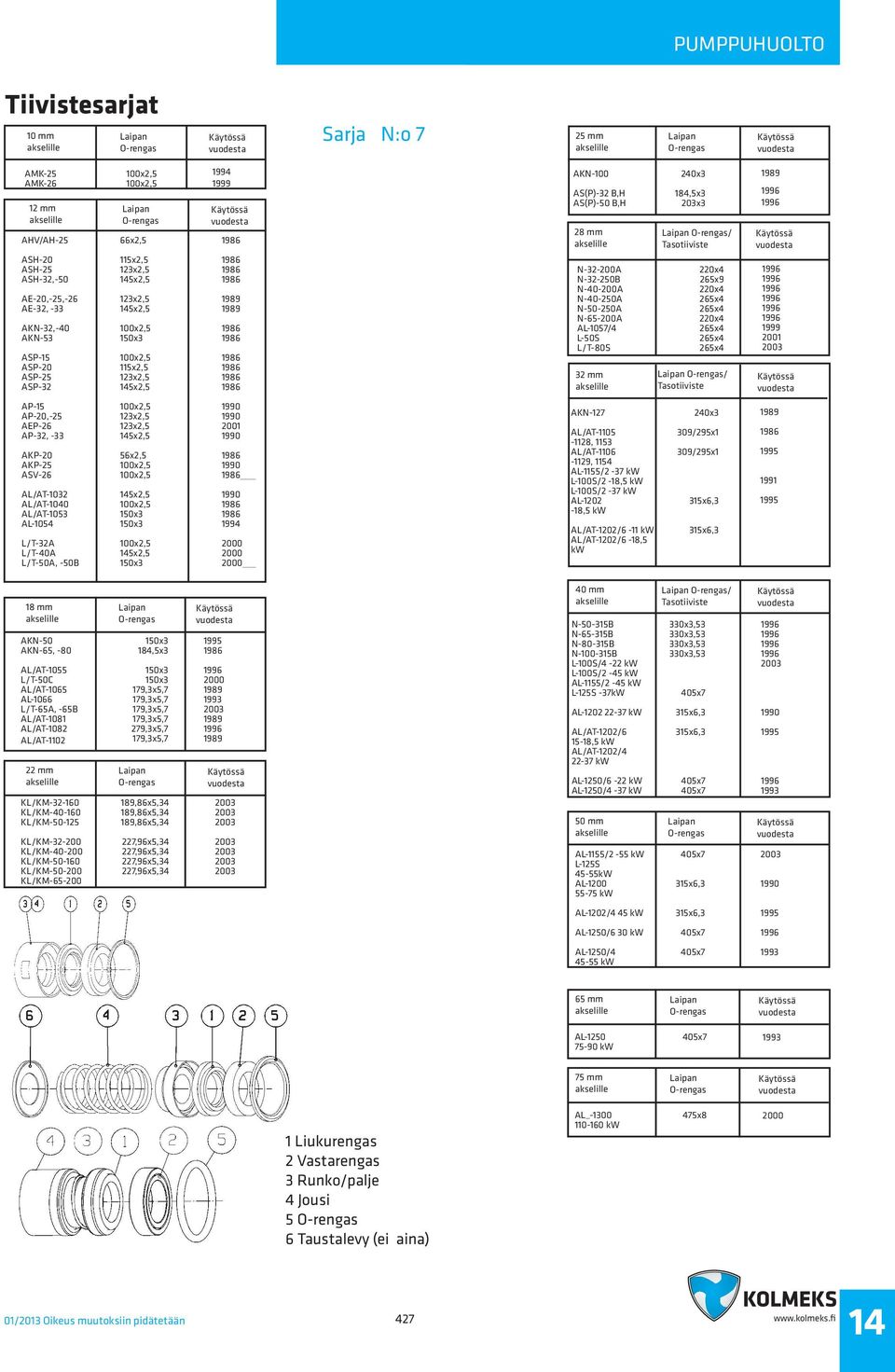

5 Tiivistesarjat 10 mm Sarja N:o 7 25 mm AMK25 AMK26 12 mm AHV/AH25 ASH20 ASH25 ASH32,50 AE20,25,26 AE32, 33 AKN32,40 AKN53 ASP15 ASP20 ASP25 ASP32 100x2,5 100x2,5 66x2,5 115x2,5 123x2,5 5x2,5 123x2,5 5x2,5 100x2,5 150x3 100x2,5 115x2,5 123x2,5 5x2, AKN100 AS(P)32 B,H AS(P)50 B,H 28 mm N32200A N32250B N40200A N40250A N50250A N65200A AL1057/4 L50S L/T80S 32 mm 240x3 184,5x3 203x3 / Tasotiiviste 220x4 265x9 220x4 265x4 265x4 220x4 265x4 265x4 265x4 / Tasotiiviste AP15 AP20,25 AEP26 AP32, 33 AKP20 AKP25 ASV26 AL/AT1032 AL/AT1040 AL/AT1053 AL1054 L/T32A L/T40A L/T50A, 50B 100x2,5 123x2,5 123x2,5 5x2,5 56x2,5 100x2,5 100x2,5 5x2,5 100x2,5 150x3 150x3 100x2,5 5x2,5 150x AKN127 AL/AT , 1153 AL/AT , 1154 AL1155/2 37 kw L100S/2 18,5 kw L100S/2 37 kw AL ,5 kw AL/AT1202/6 11 kw AL/AT1202/6 18,5 kw 240x3 309/295x1 309/295x1 315x6,3 315x6, mm AKN50 AKN65, 80 AL/AT1055 L/T50C AL/AT1065 AL1066 L/T65A, 65B AL/AT1081 AL/AT1082 AL/AT mm KL/KM32160 KL/KM40160 KL/KM50125 KL/KM32200 KL/KM40200 KL/KM50160 KL/KM50200 KL/KM x3 184,5x3 150x3 150x3 179,3x5,7 179,3x5,7 179,3x5,7 179,3x5,7 279,3x5,7 179,3x5,7 189,86x5,34 189,86x5,34 189,86x5,34 227,96x5,34 227,96x5,34 227,96x5,34 227,96x5, mm N50315B N65315B N80315B N100315B L100S/4 22 kw L100S/2 45 kw AL1155/2 45 kw L125S 37kW AL kw AL/AT1202/6 1518,5 kw AL/AT1202/ kw AL1250/6 22 kw AL1250/4 37 kw 50 mm AL1155/2 55 kw L125S 4555kW AL kw / Tasotiiviste 330x3,53 330x3,53 330x3,53 330x3,53 405x7 315x6,3 315x6,3 405x7 405x7 405x7 315x6, AL1202/4 45 kw 315x6, AL1250/6 30 kw 405x7 AL1250/ kw 405x mm AL kw 405x mm 1 Liukurengas 2 Vastarengas 3 Runko/palje 4 Jousi 5 6 Taustalevy ( aina) AL_ kw 475x /2013 Oikeus muutoksiin pidätetään 427

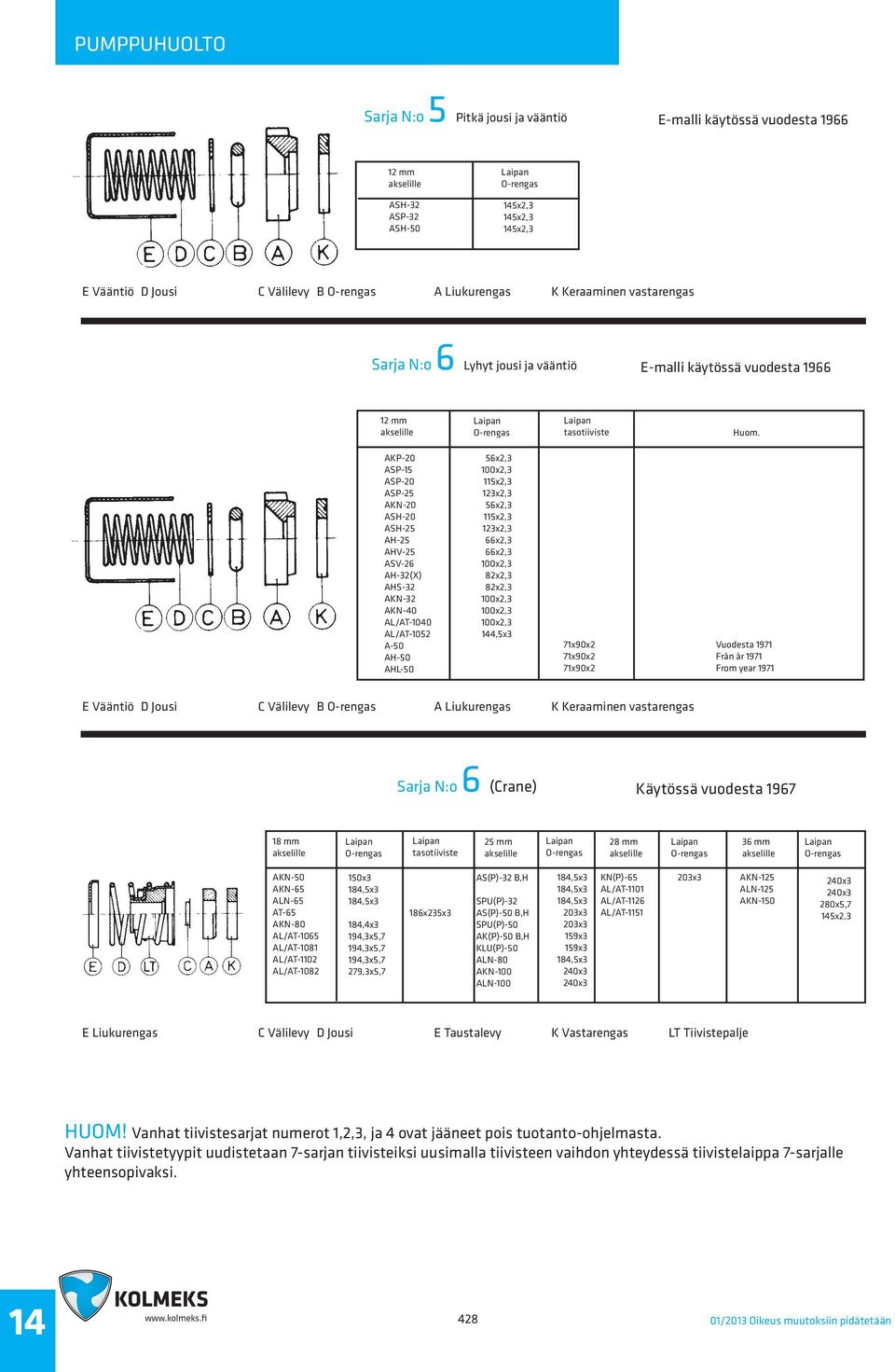

6 Sarja N:o 5 Pitkä jousi ja vääntiö Emalli käytössä mm ASH32 ASP32 ASH50 5x2,3 5x2,3 5x2,3 E Vääntiö D Jousi C Välilevy B A Liukurengas K Keraaminen vastarengas Sarja N:o 6 Lyhyt jousi ja vääntiö Emalli käytössä mm tasotiiviste Huom. AKP20 ASP15 ASP20 ASP25 AKN20 ASH20 ASH25 AH25 AHV25 ASV26 AH32(X) AHS32 AKN32 AKN40 AL/AT1040 AL/AT1052 A50 AH50 AHL50 56x2,3 100x2,3 115x2,3 123x2,3 56x2,3 115x2,3 123x2,3 66x2,3 66x2,3 100x2,3 82x2,3 82x2,3 100x2,3 100x2,3 100x2,3 4,5x3 71x90x2 71x90x2 71x90x2 Vuodesta 1971 Från år 1971 From year 1971 E Vääntiö D Jousi C Välilevy B A Liukurengas K Keraaminen vastarengas Sarja N:o 6 (Crane) mm tasotiiviste 25 mm 28 mm 36 mm AKN50 AKN65 ALN65 AT65 AKN80 AL/AT1065 AL/AT1081 AL/AT1102 AL/AT x3 184,5x3 184,5x3 184,4x3 194,3x5,7 194,3x5,7 194,3x5,7 279,3x5,7 186x235x3 AS(P)32 B,H SPU(P)32 AS(P)50 B,H SPU(P)50 AK(P)50 B,H KLU(P)50 ALN80 AKN100 ALN ,5x3 184,5x3 184,5x3 203x3 203x3 159x3 159x3 184,5x3 240x3 240x3 KN(P)65 AL/AT1101 AL/AT1126 AL/AT x3 AKN125 ALN125 AKN x3 240x3 280x5,7 5x2,3 E Liukurengas C Välilevy D Jousi E Taustalevy K Vastarengas LT Tiivistepalje HUOM! Vanhat tiivistesarjat numerot 1,2,3, ja 4 ovat jääneet pois tuotantoohjelmasta. Vanhat tiivistetyypit uudistetaan 7sarjan tiivistksi uusimalla tiivisteen vaihdon yhteydessä tiivistelaippa 7sarjalle yhteensopivaksi /2013 Oikeus muutoksiin pidätetään

7 429 01/2013 Oikeus muutoksiin pidätetään Sopiva varasarja Vanha tyyppi Uusi vastaava pumppu Sopivuus putkistoon (suoraan) ASH20 ASH25 ASH32 ASH50 AKN32 AKN40 AKN50 AKN53 AKN65 AKN80 AKN125 AL/AT1105 AL/AT1128 AL/AT1153 AL/AT1200 ASP15 ASP20 ASP25 ASP32 AH32 X AHS32 A50 AH50 AHL50 ALN65 ALK65 ALV65 ALN80 ALN100 ALV100 ALN125 AMK25 AL1032 AL1040 AL1054 AL1053 AL1055 AL1056 AL1065 AL1081 AL1082 AT1032 AT1040 AT1053 AT1055 AT1065 AT1065 AT1082 ASH20 AE25 AE32 ASH50 AKN32 AL1040 AKN50 AL1053 AKN65 AKN80 AKN127 AL/AT1106 AL/AT1129 AL/AT1154 AL/AT1202 ASP15 ASP20 AP25 AP32 AKN65 AKN65 AKN65 AKN100 AKN100 AKN127 AMK26 AL1032 AL1040 AL1054 AL1053 AL1055 AL1066 AL1065 AL1081 AL1082 AT1032 AT1040 AT1053 AT1055 AT1065 AT1081 AT108A AE20 AE25 AE32 L50B L32A L32A L50B L50B AL1066 AL1081 AKN127 AL/AT1106 AL/AT1129 AL/AT1154 AL/AT1202 AP15 AP20 AP25 AP32 AE20 AE20 L32A L32A L32A AL1066 AL1066 AL1066 AL1081 AKN100 AKN100 AKN127 AMK26 L40A L32A L50A L50B L50C L65A L65B L80A L80S T40A T32A T50B T50C T65B T80A T80S Vanhojen pumpputyyppien yhteensopivuus nykyisiin pumpputyypphin VANHAT LIUKULAAKERIPUMPUT VANHAT KUULALAAKERIPUMPUT Sopiva varasarja Vanha tyyppi Uusi vastaava pumppu Sopivuus putkistoon (suoraan) SVP20 SV32 SV32 SVH32 SV50 SVH50 VH32 VHS32 V50 VH50 VHL50 KLN65 KLK65 KLV65 KLN80 KLN100 KLV100 KLN125 ASP20 AP32 AE32 AE32 ASH50 ASH50 AKN65 AKN65 AKN65 AKN100 AKN100 AKN127 AP20 AP32 AE32 AE32 L50B L50B AE20 AE20 L32A L32A L32A AL1066 AL1066 AL1066 AL1081 AKN100 AKN100 AKN127 = vaatii välikappaleen, kysy Kolmeksilta valmista välikappaletta. = pumpun pesä uudessa tyypissä 40 mm korkeampi (10 mm ero) PUMPPUHUOLTO

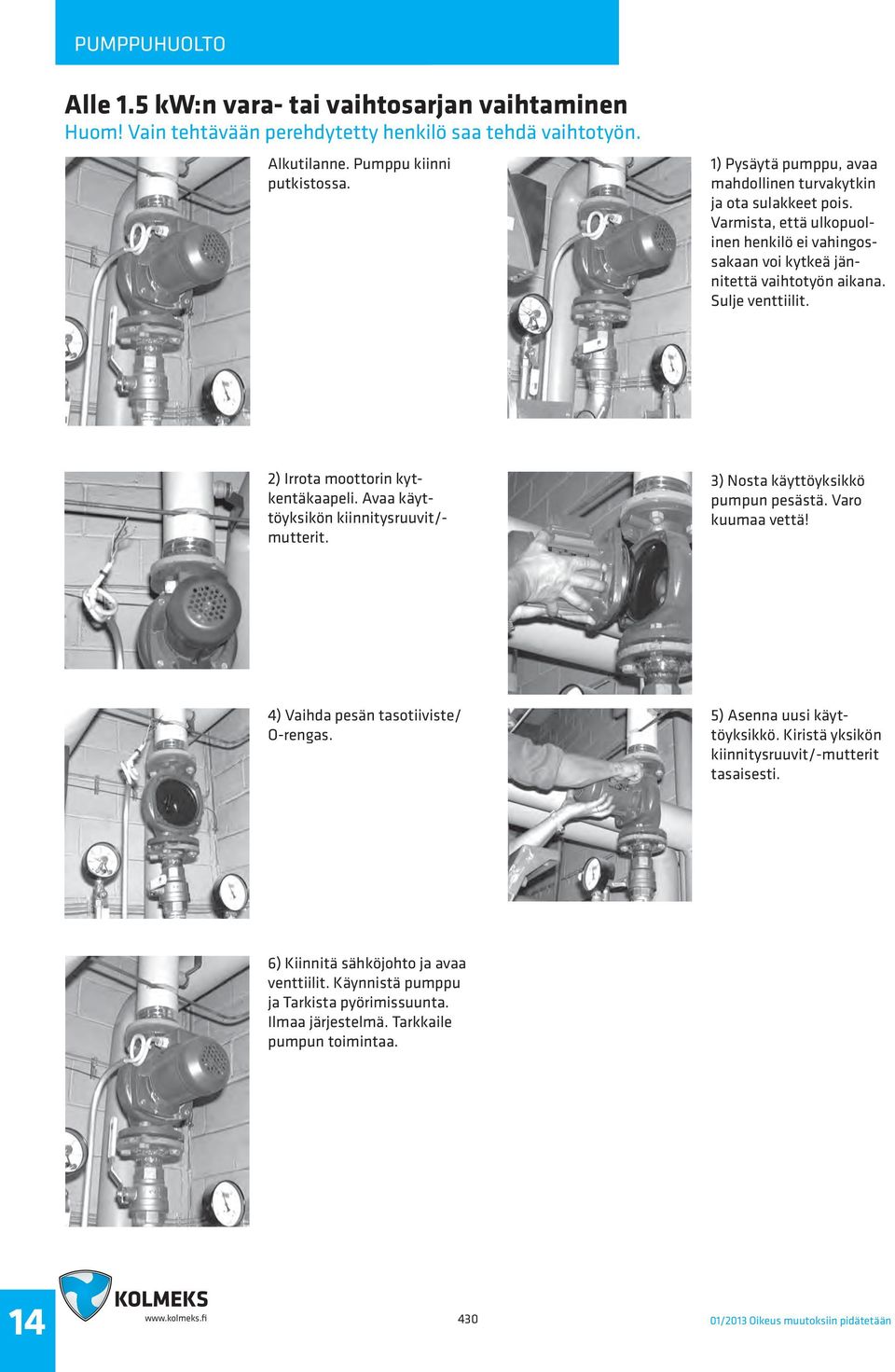

8 Alle 1.5 kw:n vara tai vaihtosarjan vaihtaminen Huom! Vain tehtävään perehdytetty henkilö saa tehdä vaihtotyön. Alkutilanne. Pumppu kiinni putkistossa. 1) Pysäytä pumppu, avaa mahdollinen turvakytkin ja ota sulakkeet pois. Varmista, että ulkopuolinen henkilö vahingossakaan voi kytkeä jännitettä vaihtotyön aikana. Sulje venttiilit. 2) Irrota moottorin kytkentäkaapeli. Avaa käyttöyksikön kiinnitysruuvit/ mutterit. 3) Nosta käyttöyksikkö pumpun pesästä. Varo kuumaa vettä! 4) Vaihda pesän tasotiiviste/. 5) Asenna uusi käyttöyksikkö. Kiristä yksikön kiinnitysruuvit/mutterit tasaisesti. 6) Kiinnitä sähköjohto ja avaa venttiilit. Käynnistä pumppu ja Tarkista pyörimissuunta. Ilmaa järjestelmä. Tarkkaile pumpun toimintaa /2013 Oikeus muutoksiin pidätetään

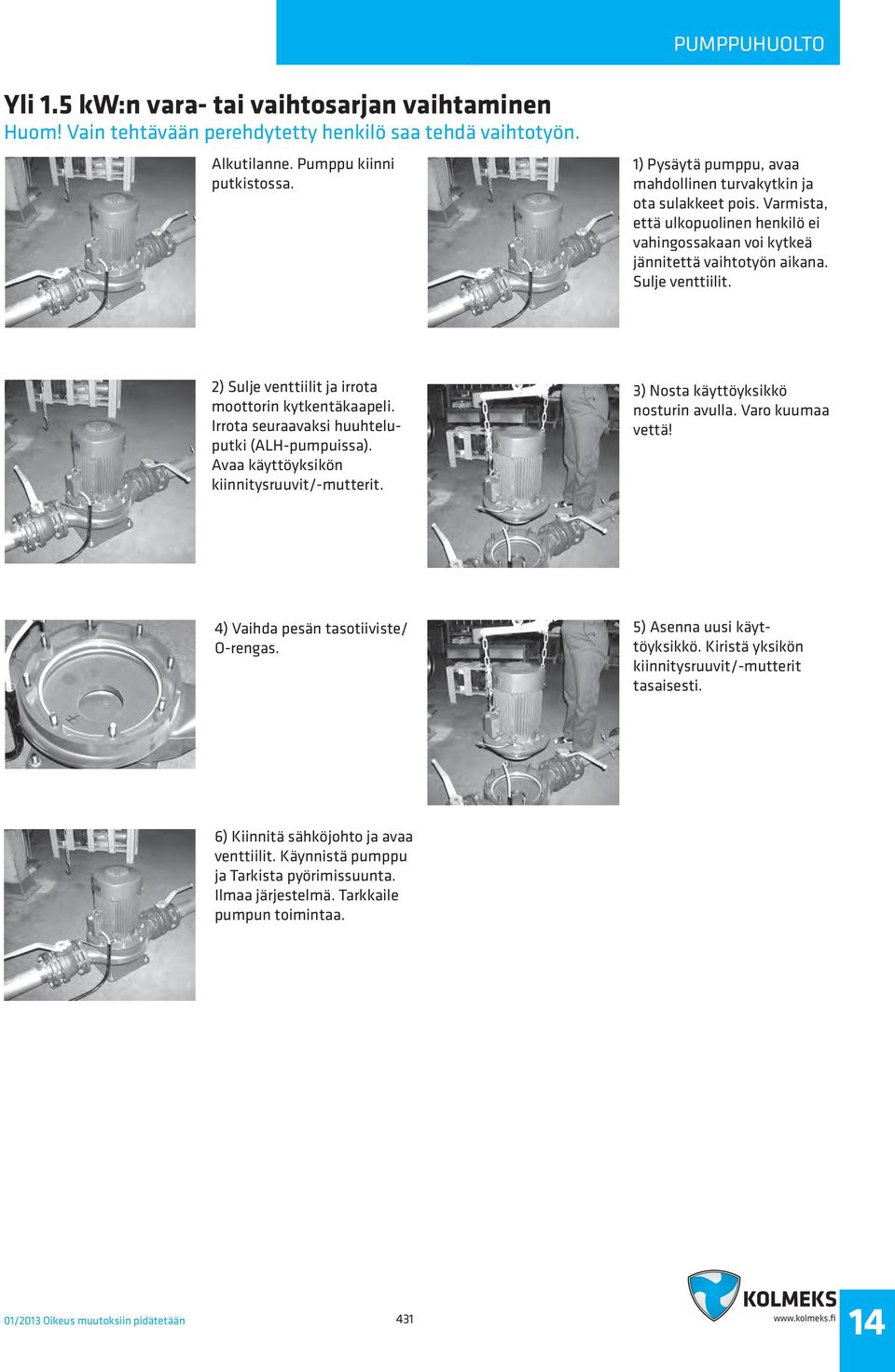

9 Yli 1.5 kw:n vara tai vaihtosarjan vaihtaminen Huom! Vain tehtävään perehdytetty henkilö saa tehdä vaihtotyön. Alkutilanne. Pumppu kiinni putkistossa. 1) Pysäytä pumppu, avaa mahdollinen turvakytkin ja ota sulakkeet pois. Varmista, että ulkopuolinen henkilö vahingossakaan voi kytkeä jännitettä vaihtotyön aikana. Sulje venttiilit. 2) Sulje venttiilit ja irrota moottorin kytkentäkaapeli. Irrota seuraavaksi huuhteluputki (ALHpumpuissa). Avaa käyttöyksikön kiinnitysruuvit/mutterit. 3) Nosta käyttöyksikkö nosturin avulla. Varo kuumaa vettä! 4) Vaihda pesän tasotiiviste/. 5) Asenna uusi käyttöyksikkö. Kiristä yksikön kiinnitysruuvit/mutterit tasaisesti. 6) Kiinnitä sähköjohto ja avaa venttiilit. Käynnistä pumppu ja Tarkista pyörimissuunta. Ilmaa järjestelmä. Tarkkaile pumpun toimintaa. 01/2013 Oikeus muutoksiin pidätetään 431

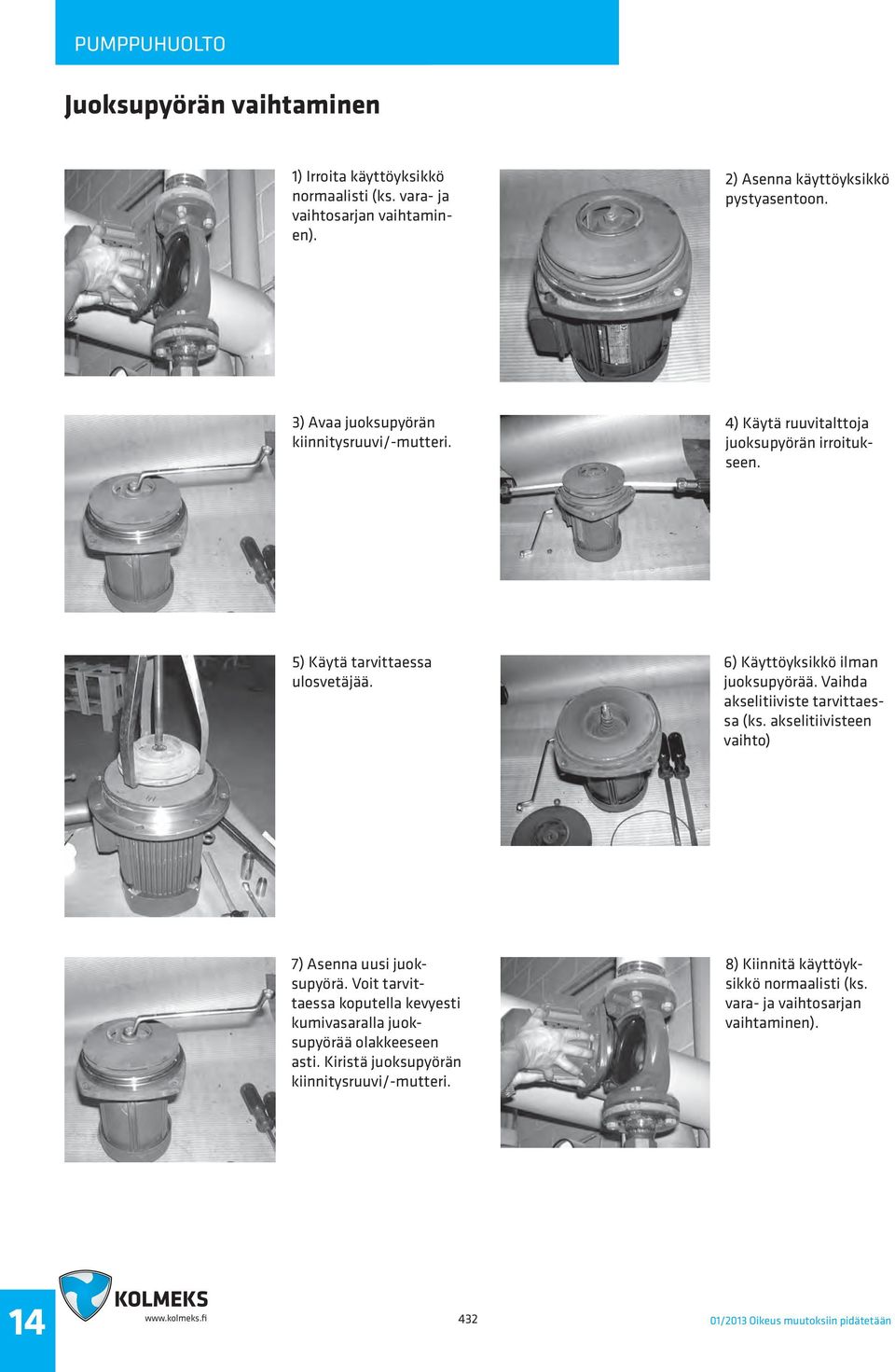

10 Juoksupyörän vaihtaminen 1) Irroita käyttöyksikkö normaalisti (ks. vara ja vaihtosarjan vaihtaminen). 2) Asenna käyttöyksikkö pystyasentoon. 3) Avaa juoksupyörän kiinnitysruuvi/mutteri. 4) Käytä ruuvitalttoja juoksupyörän irroitukseen. 5) Käytä tarvittaessa ulosvetäjää. 6) Käyttöyksikkö ilman juoksupyörää. Vaihda akselitiiviste tarvittaessa (ks. akselitiivisteen vaihto) 7) Asenna uusi juoksupyörä. Voit tarvittaessa koputella kevyesti kumivasaralla juoksupyörää olakkeeseen asti. Kiristä juoksupyörän kiinnitysruuvi/mutteri. 8) Kiinnitä käyttöyksikkö normaalisti (ks. vara ja vaihtosarjan vaihtaminen) /2013 Oikeus muutoksiin pidätetään

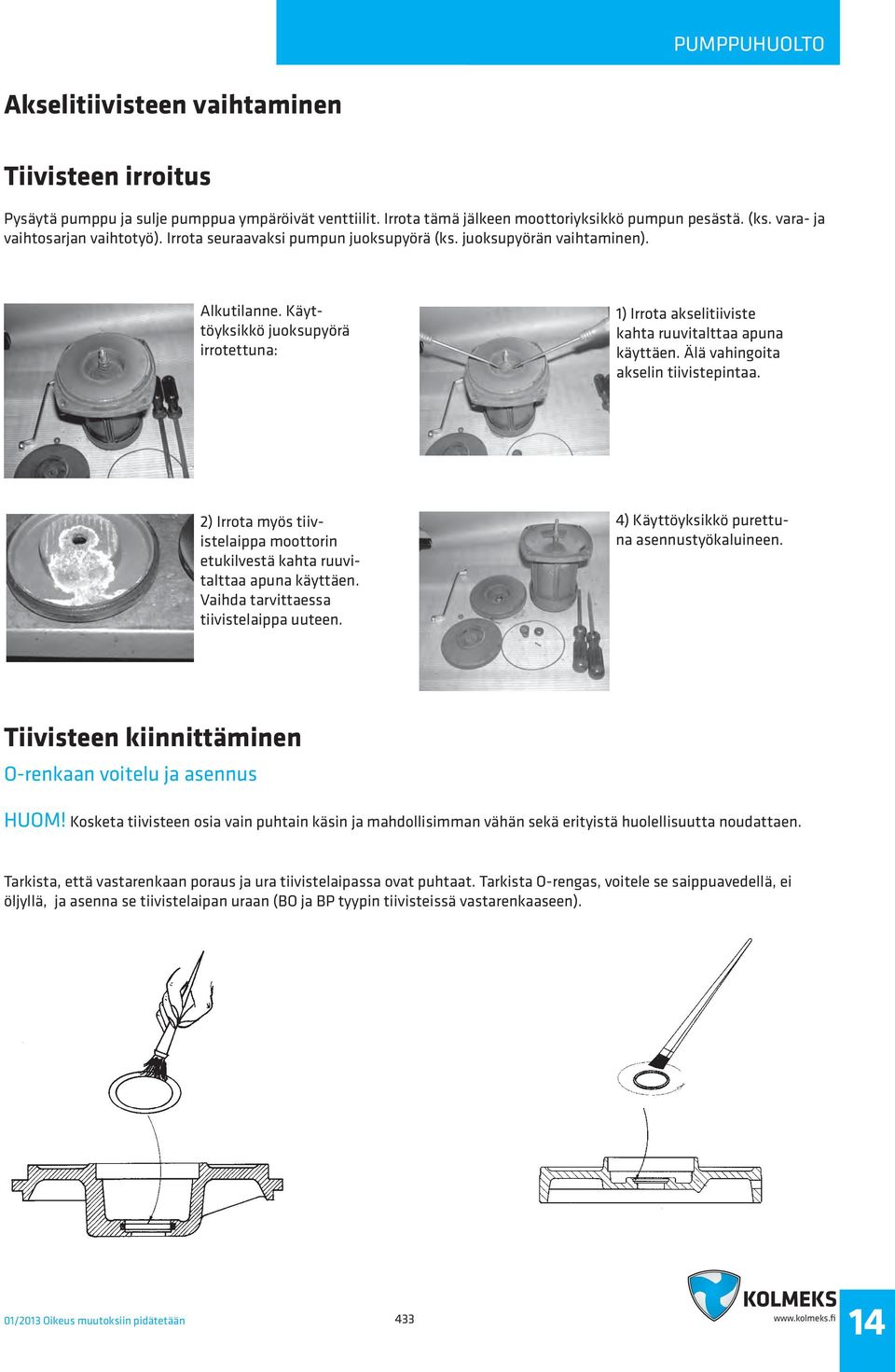

11 Akselitiivisteen vaihtaminen Tiivisteen irroitus Pysäytä pumppu ja sulje pumppua ympäröivät venttiilit. Irrota tämä jälkeen moottoriyksikkö pumpun pesästä. (ks. vara ja vaihtosarjan vaihtotyö). Irrota seuraavaksi pumpun juoksupyörä (ks. juoksupyörän vaihtaminen). Alkutilanne. Käyttöyksikkö juoksupyörä irrotettuna: 1) Irrota akselitiiviste kahta ruuvitalttaa apuna käyttäen. Älä vahingoita akselin tiivistepintaa. 2) Irrota myös tiivistelaippa moottorin etukilvestä kahta ruuvitalttaa apuna käyttäen. Vaihda tarvittaessa tiivistelaippa uuteen. 4) Käyttöyksikkö purettuna asennustyökaluineen. Tiivisteen kiinnittäminen Orenkaan voitelu ja asennus HUOM! Kosketa tiivisteen osia vain puhtain käsin ja mahdollisimman vähän sekä erityistä huolellisuutta noudattaen. Tarkista, että vastarenkaan poraus ja ura tiivistelaipassa ovat puhtaat. Tarkista, voitele se saippuavedellä, öljyllä, ja asenna se tiivistelaipan uraan (BO ja BP tyypin tiivistssä vastarenkaaseen). 01/2013 Oikeus muutoksiin pidätetään 433

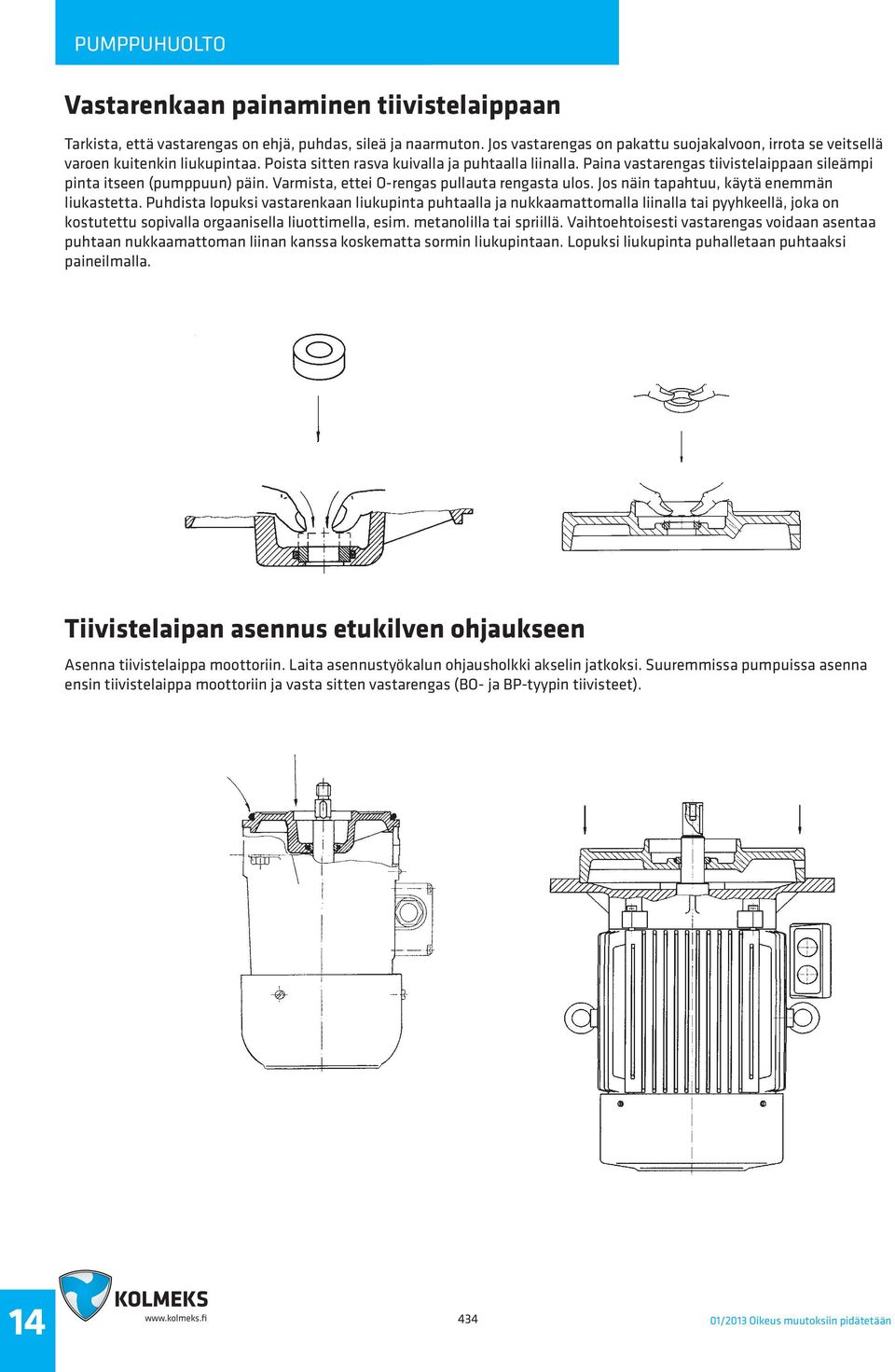

12 Vastarenkaan painaminen tiivistelaippaan Tarkista, että vastarengas on ehjä, puhdas, sileä ja naarmuton. Jos vastarengas on pakattu suojakalvoon, irrota se vtsellä varoen kuitenkin liukupintaa. Poista sitten rasva kuivalla ja puhtaalla liinalla. Paina vastarengas tiivistelaippaan sileämpi pinta itseen (pumppuun) päin. Varmista, ett pullauta rengasta ulos. Jos näin tapahtuu, käytä enemmän liukastetta. Puhdista lopuksi vastarenkaan liukupinta puhtaalla ja nukkaamattomalla liinalla tai pyyhkeellä, joka on kostutettu sopivalla orgaanisella liuottimella, esim. metanolilla tai spriillä. Vaihtoehtoisesti vastarengas voidaan asentaa puhtaan nukkaamattoman liinan kanssa koskematta sormin liukupintaan. Lopuksi liukupinta puhalletaan puhtaaksi painlmalla. Tiivistelaipan asennus etukilven ohjaukseen Asenna tiivistelaippa moottoriin. Laita asennustyökalun ohjausholkki akselin jatkoksi. Suuremmissa pumpuissa asenna ensin tiivistelaippa moottoriin ja vasta sitten vastarengas (BO ja BPtyypin tiivisteet) /2013 Oikeus muutoksiin pidätetään

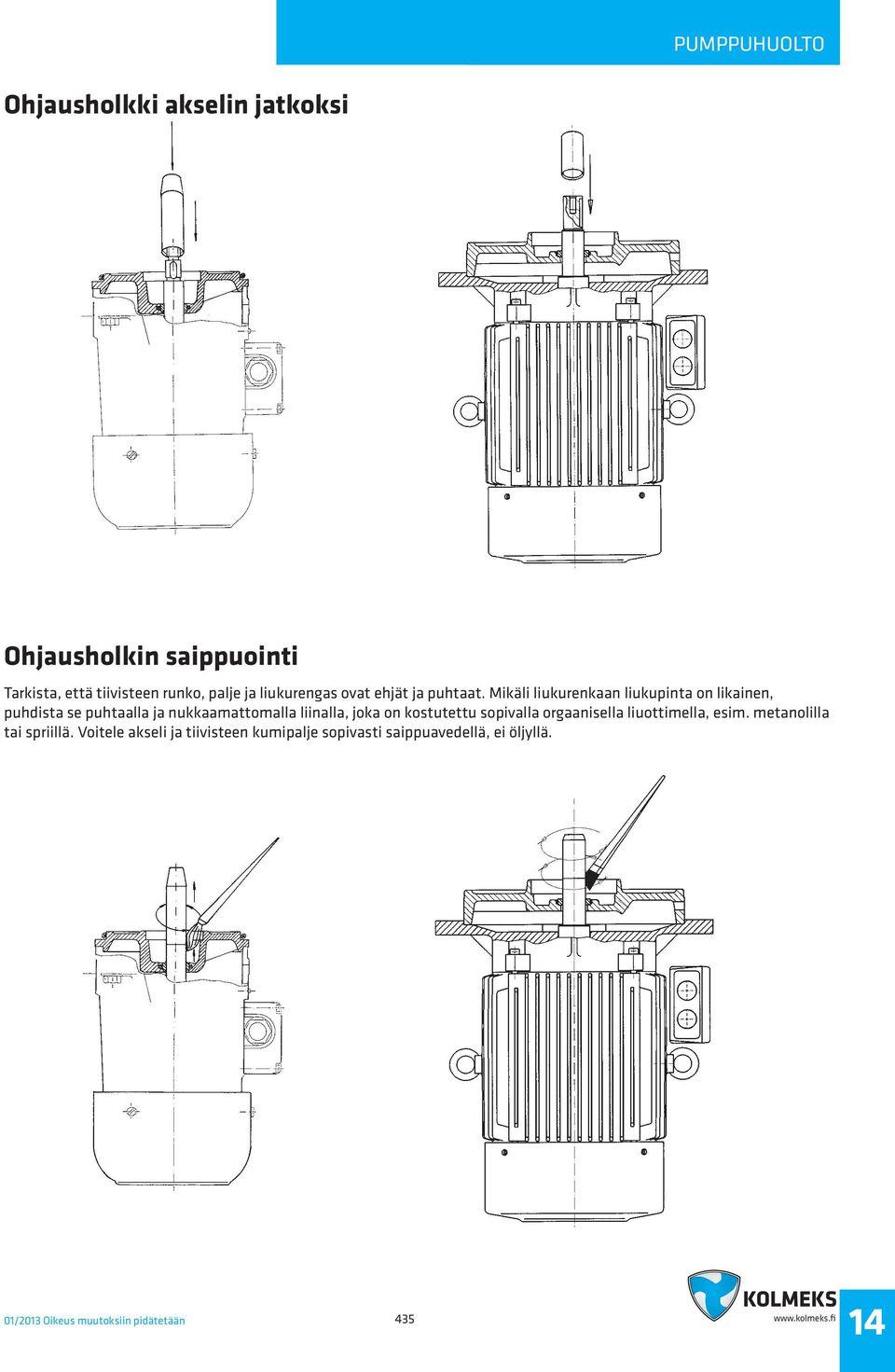

13 Ohjausholkki akselin jatkoksi Ohjausholkin saippuointi Tarkista, että tiivisteen runko, palje ja liukurengas ovat ehjät ja puhtaat. Mikäli liukurenkaan liukupinta on likainen, puhdista se puhtaalla ja nukkaamattomalla liinalla, joka on kostutettu sopivalla orgaanisella liuottimella, esim. metanolilla tai spriillä. Voitele akseli ja tiivisteen kumipalje sopivasti saippuavedellä, öljyllä. 01/2013 Oikeus muutoksiin pidätetään 435

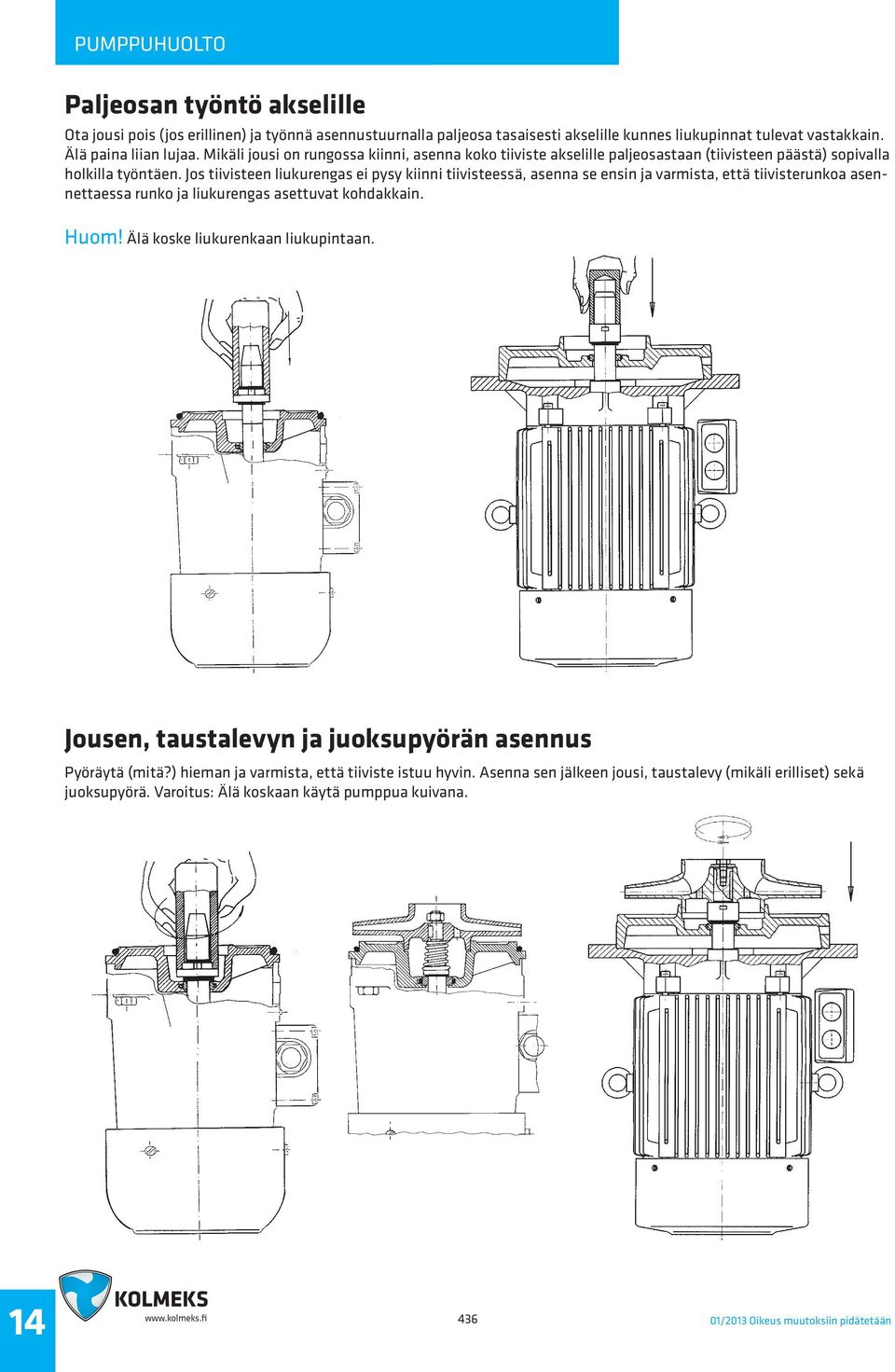

14 Paljeosan työntö Ota jousi pois (jos erillinen) ja työnnä asennustuurnalla paljeosa tasaisesti kunnes liukupinnat tulevat vastakkain. Älä paina liian lujaa. Mikäli jousi on rungossa kiinni, asenna koko tiiviste paljeosastaan (tiivisteen päästä) sopivalla holkilla työntäen. Jos tiivisteen liukurengas pysy kiinni tiivisteessä, asenna se ensin ja varmista, että tiivisterunkoa asennettaessa runko ja liukurengas asettuvat kohdakkain. Huom! Älä koske liukurenkaan liukupintaan. Jousen, taustalevyn ja juoksupyörän asennus Pyöräytä (mitä?) hieman ja varmista, että tiiviste istuu hyvin. Asenna sen jälkeen jousi, taustalevy (mikäli erilliset) sekä juoksupyörä. Varoitus: Älä koskaan käytä pumppua kuivana /2013 Oikeus muutoksiin pidätetään

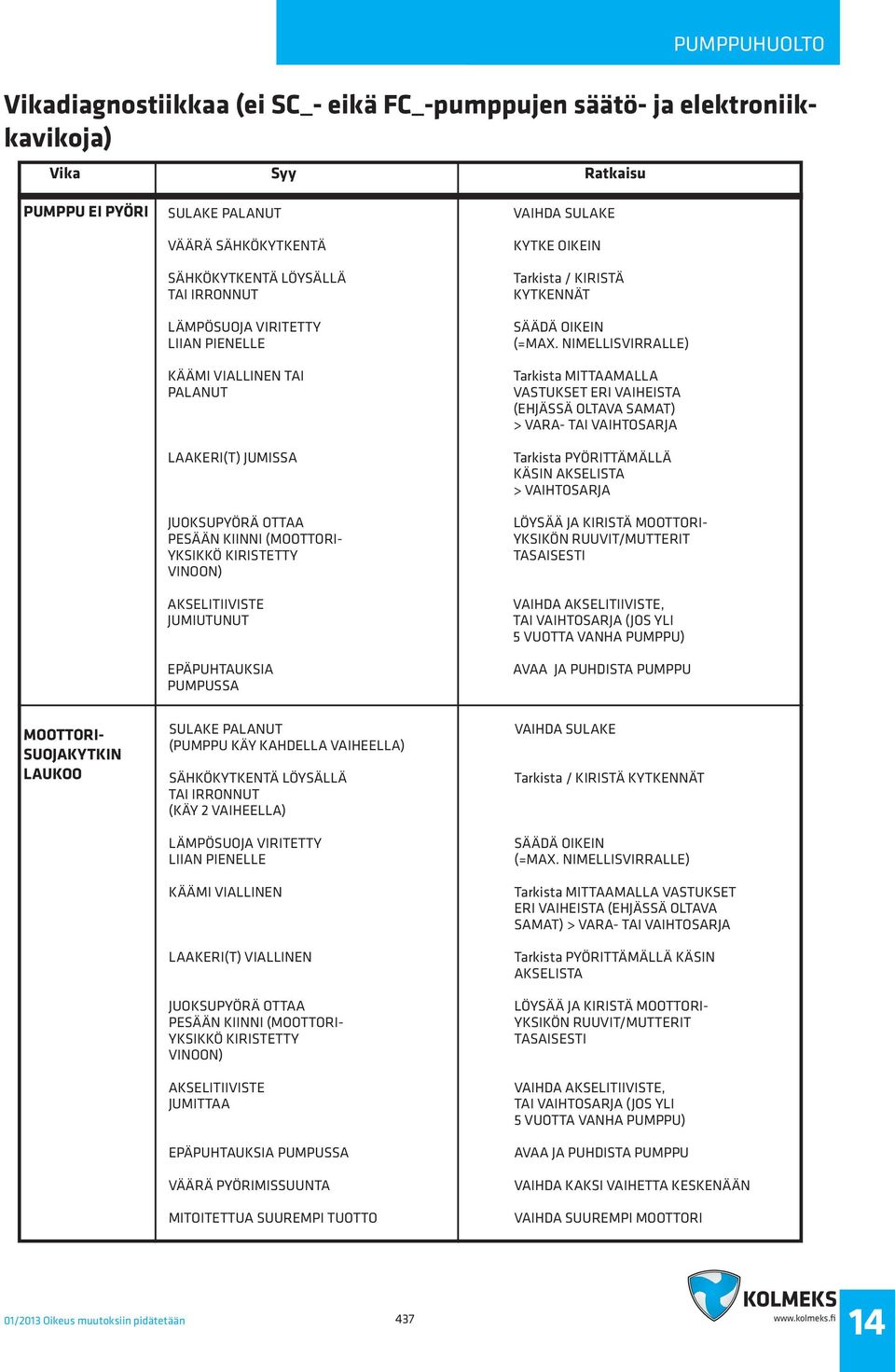

15 Vikadiagnostiikkaa ( SC_ kä FC_pumppujen säätö ja elektroniikkavikoja) Vika Syy Ratkaisu PUMPPU EI PYÖRI SULAKE PALANUT VÄÄRÄ SÄHKÖKYTKENTÄ SÄHKÖKYTKENTÄ LÖYSÄLLÄ TAI IRRONNUT LÄMPÖSUOJA VIRITETTY LIIAN PIENELLE KÄÄMI VIALLINEN TAI PALANUT LAAKERI(T) JUMISSA JUOKSUPYÖRÄ OTTAA PESÄÄN KIINNI (MOOTTORI YKSIKKÖ KIRISTETTY VINOON) AKSELITIIVISTE JUMIUTUNUT EPÄPUHTAUKSIA PUMPUSSA VAIHDA SULAKE KYTKE OIKEIN Tarkista / KIRISTÄ KYTKENNÄT SÄÄDÄ OIKEIN (=MAX. NIMELLISVIRRALLE) Tarkista MITTAAMALLA VASTUKSET ERI VAIHEISTA (EHJÄSSÄ OLTAVA SAMAT) > VARA TAI VAIHTOSARJA Tarkista PYÖRITTÄMÄLLÄ KÄSIN AKSELISTA > VAIHTOSARJA VAIHDA AKSELITIIVISTE, TAI VAIHTOSARJA (JOS YLI 5 VUOTTA VANHA PUMPPU) AVAA JA PUHDISTA PUMPPU LÖYSÄÄ JA KIRISTÄ MOOTTORI YKSIKÖN RUUVIT/MUTTERIT TASAISESTI MOOTTORI SUOJAKYTKIN LAUKOO SULAKE PALANUT (PUMPPU KÄY KAHDELLA VAIHEELLA) SÄHKÖKYTKENTÄ LÖYSÄLLÄ TAI IRRONNUT (KÄY 2 VAIHEELLA) LÄMPÖSUOJA VIRITETTY LIIAN PIENELLE KÄÄMI VIALLINEN LAAKERI(T) VIALLINEN JUOKSUPYÖRÄ OTTAA PESÄÄN KIINNI (MOOTTORI YKSIKKÖ KIRISTETTY VINOON) AKSELITIIVISTE JUMITTAA EPÄPUHTAUKSIA PUMPUSSA VÄÄRÄ PYÖRIMISSUUNTA MITOITETTUA SUUREMPI TUOTTO VAIHDA SULAKE Tarkista / KIRISTÄ KYTKENNÄT SÄÄDÄ OIKEIN (=MAX. NIMELLISVIRRALLE) Tarkista MITTAAMALLA VASTUKSET ERI VAIHEISTA (EHJÄSSÄ OLTAVA SAMAT) > VARA TAI VAIHTOSARJA Tarkista PYÖRITTÄMÄLLÄ KÄSIN AKSELISTA LÖYSÄÄ JA KIRISTÄ MOOTTORI YKSIKÖN RUUVIT/MUTTERIT TASAISESTI VAIHDA AKSELITIIVISTE, TAI VAIHTOSARJA (JOS YLI 5 VUOTTA VANHA PUMPPU) AVAA JA PUHDISTA PUMPPU VAIHDA KAKSI VAIHETTA KESKENÄÄN VAIHDA SUUREMPI MOOTTORI 01/2013 Oikeus muutoksiin pidätetään 437

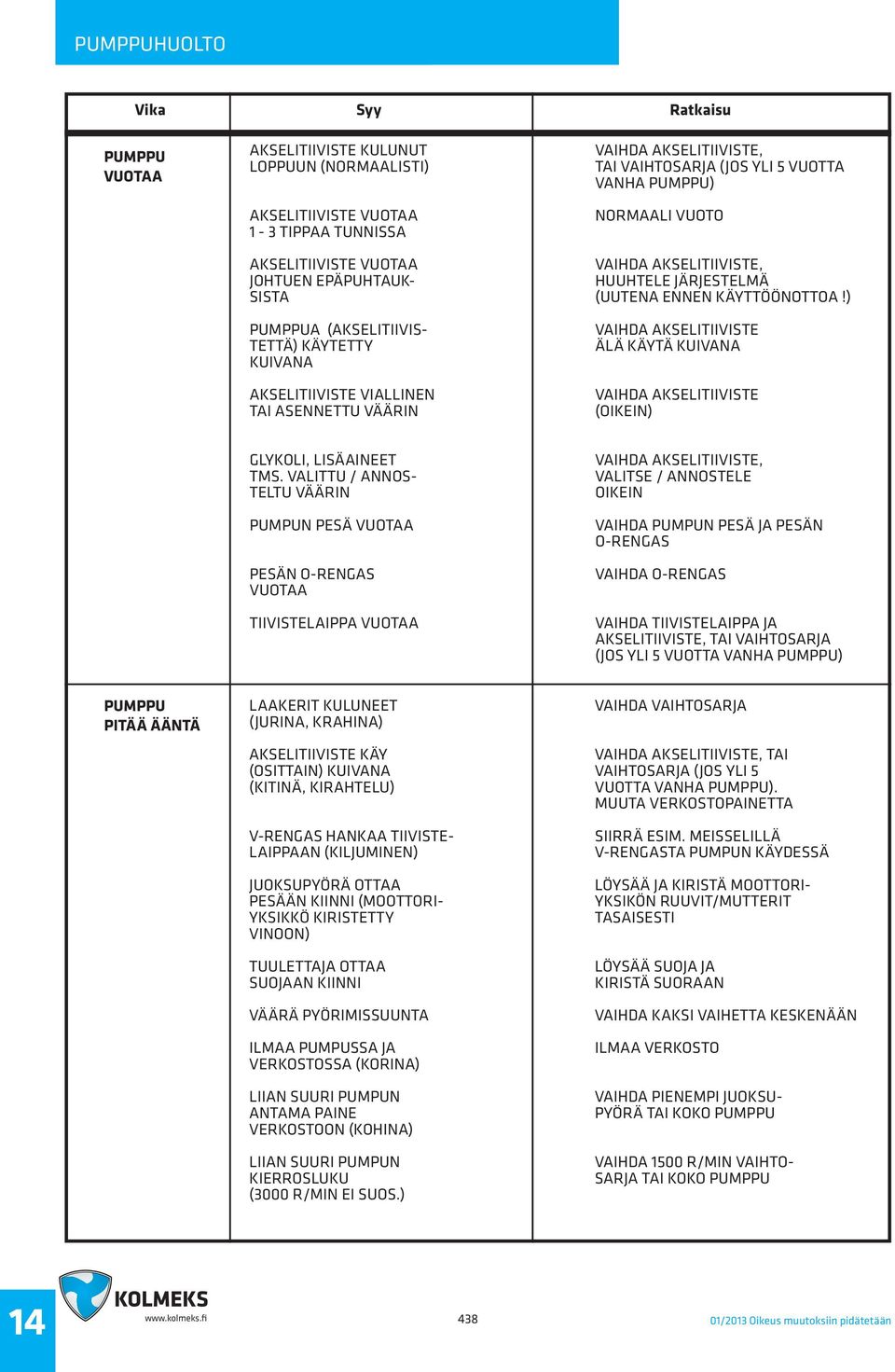

16 Vika Syy Ratkaisu PUMPPU VUOTAA AKSELITIIVISTE KULUNUT LOPPUUN (NORMAALISTI) AKSELITIIVISTE VUOTAA 1 3 TIPPAA TUNNISSA VAIHDA AKSELITIIVISTE, TAI VAIHTOSARJA (JOS YLI 5 VUOTTA VANHA PUMPPU) NORMAALI VUOTO AKSELITIIVISTE VUOTAA VAIHDA AKSELITIIVISTE, JOHTUEN EPÄPUHTAUK HUUHTELE JÄRJESTELMÄ SISTA (UUTENA ENNEN KÄYTTÖÖNOTTOA!) PUMPPUA (AKSELITIIVIS TETTÄ) KÄYTETTY KUIVANA AKSELITIIVISTE VIALLINEN TAI ASENNETTU VÄÄRIN VAIHDA AKSELITIIVISTE ÄLÄ KÄYTÄ KUIVANA VAIHDA AKSELITIIVISTE (OIKEIN) GLYKOLI, LISÄAINEET TMS. VALITTU / ANNOS TELTU VÄÄRIN PUMPUN PESÄ VUOTAA PESÄN ORENGAS VUOTAA TIIVISTELAIPPA VUOTAA VAIHDA AKSELITIIVISTE, VALITSE / ANNOSTELE OIKEIN VAIHDA PUMPUN PESÄ JA PESÄN ORENGAS VAIHDA ORENGAS VAIHDA TIIVISTELAIPPA JA AKSELITIIVISTE, TAI VAIHTOSARJA (JOS YLI 5 VUOTTA VANHA PUMPPU) PUMPPU PITÄÄ ÄÄNTÄ LAAKERIT KULUNEET (JURINA, KRAHINA) VAIHDA VAIHTOSARJA AKSELITIIVISTE KÄY VAIHDA AKSELITIIVISTE, TAI (OSITTAIN) KUIVANA VAIHTOSARJA (JOS YLI 5 (KITINÄ, KIRAHTELU) VUOTTA VANHA PUMPPU). MUUTA VERKOSTOPAINETTA VRENGAS HANKAA TIIVISTE LAIPPAAN (KILJUMINEN) JUOKSUPYÖRÄ OTTAA PESÄÄN KIINNI (MOOTTORI YKSIKKÖ KIRISTETTY VINOON) TUULETTAJA OTTAA SUOJAAN KIINNI VÄÄRÄ PYÖRIMISSUUNTA ILMAA PUMPUSSA JA VERKOSTOSSA (KORINA) LIIAN SUURI PUMPUN ANTAMA PAINE VERKOSTOON (KOHINA) LIIAN SUURI PUMPUN KIERROSLUKU (3000 R/MIN EI SUOS.) SIIRRÄ ESIM. MEISSELILLÄ VRENGASTA PUMPUN KÄYDESSÄ LÖYSÄÄ JA KIRISTÄ MOOTTORI YKSIKÖN RUUVIT/MUTTERIT TASAISESTI LÖYSÄÄ SUOJA JA KIRISTÄ SUORAAN VAIHDA KAKSI VAIHETTA KESKENÄÄN ILMAA VERKOSTO VAIHDA PIENEMPI JUOKSU PYÖRÄ TAI KOKO PUMPPU VAIHDA 1500 R/MIN VAIHTO SARJA TAI KOKO PUMPPU /2013 Oikeus muutoksiin pidätetään

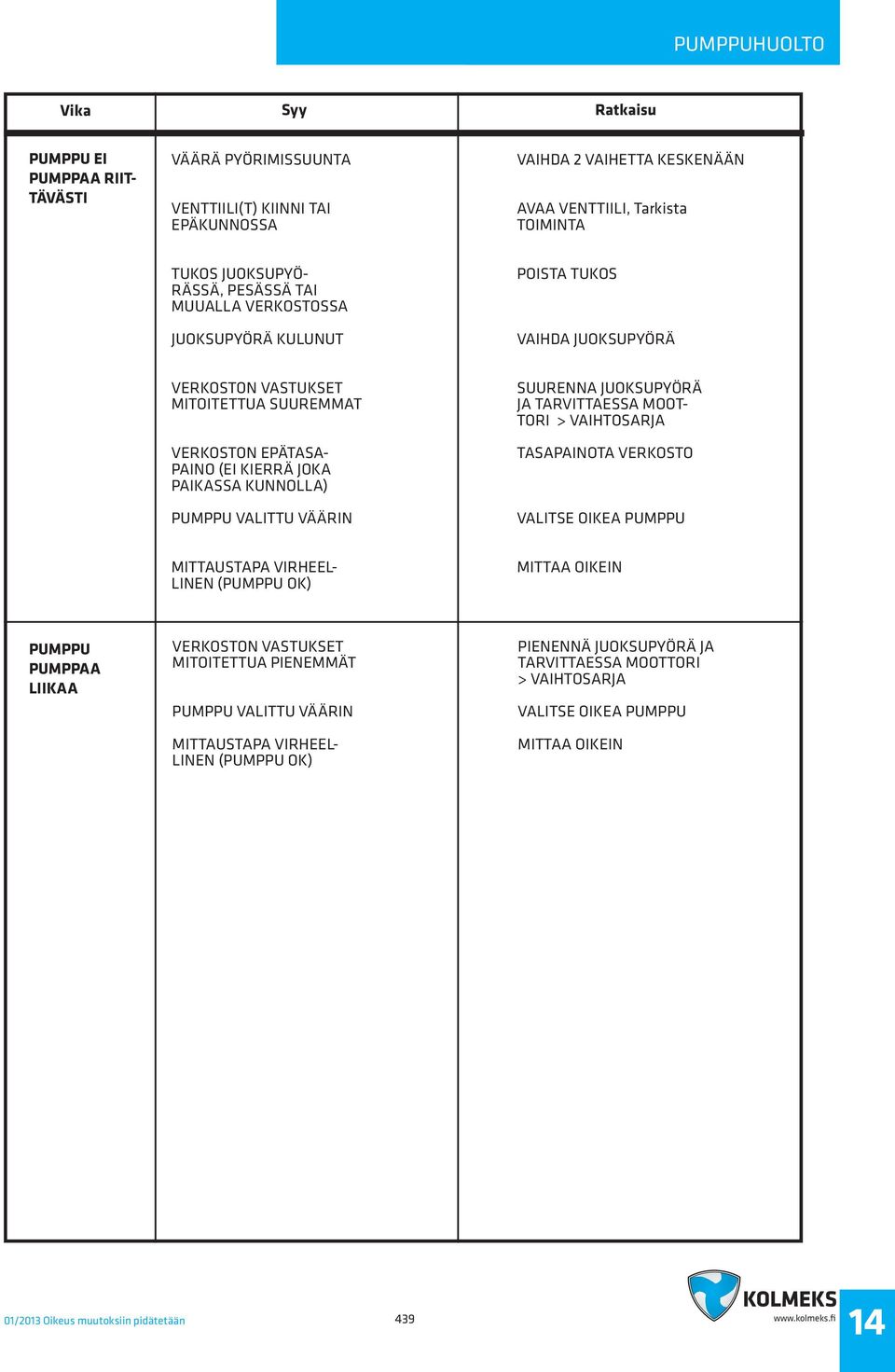

17 Vika Syy Ratkaisu PUMPPU EI PUMPPAA RIIT TÄVÄSTI VÄÄRÄ PYÖRIMISSUUNTA VENTTIILI(T) KIINNI TAI EPÄKUNNOSSA VAIHDA 2 VAIHETTA KESKENÄÄN AVAA VENTTIILI, Tarkista TOIMINTA TUKOS JUOKSUPYÖ RÄSSÄ, PESÄSSÄ TAI MUUALLA VERKOSTOSSA JUOKSUPYÖRÄ KULUNUT POISTA TUKOS VAIHDA JUOKSUPYÖRÄ VERKOSTON VASTUKSET MITOITETTUA SUUREMMAT VERKOSTON EPÄTASA PAINO (EI KIERRÄ JOKA PAIKASSA KUNNOLLA) PUMPPU VALITTU VÄÄRIN SUURENNA JUOKSUPYÖRÄ JA TARVITTAESSA MOOT TORI > VAIHTOSARJA TASAPAINOTA VERKOSTO VALITSE OIKEA PUMPPU MITTAUSTAPA VIRHEEL LINEN (PUMPPU OK) MITTAA OIKEIN PUMPPU PUMPPAA LIIKAA VERKOSTON VASTUKSET MITOITETTUA PIENEMMÄT PUMPPU VALITTU VÄÄRIN MITTAUSTAPA VIRHEEL LINEN (PUMPPU OK) PIENENNÄ JUOKSUPYÖRÄ JA TARVITTAESSA MOOTTORI > VAIHTOSARJA VALITSE OIKEA PUMPPU MITTAA OIKEIN 01/2013 Oikeus muutoksiin pidätetään 439

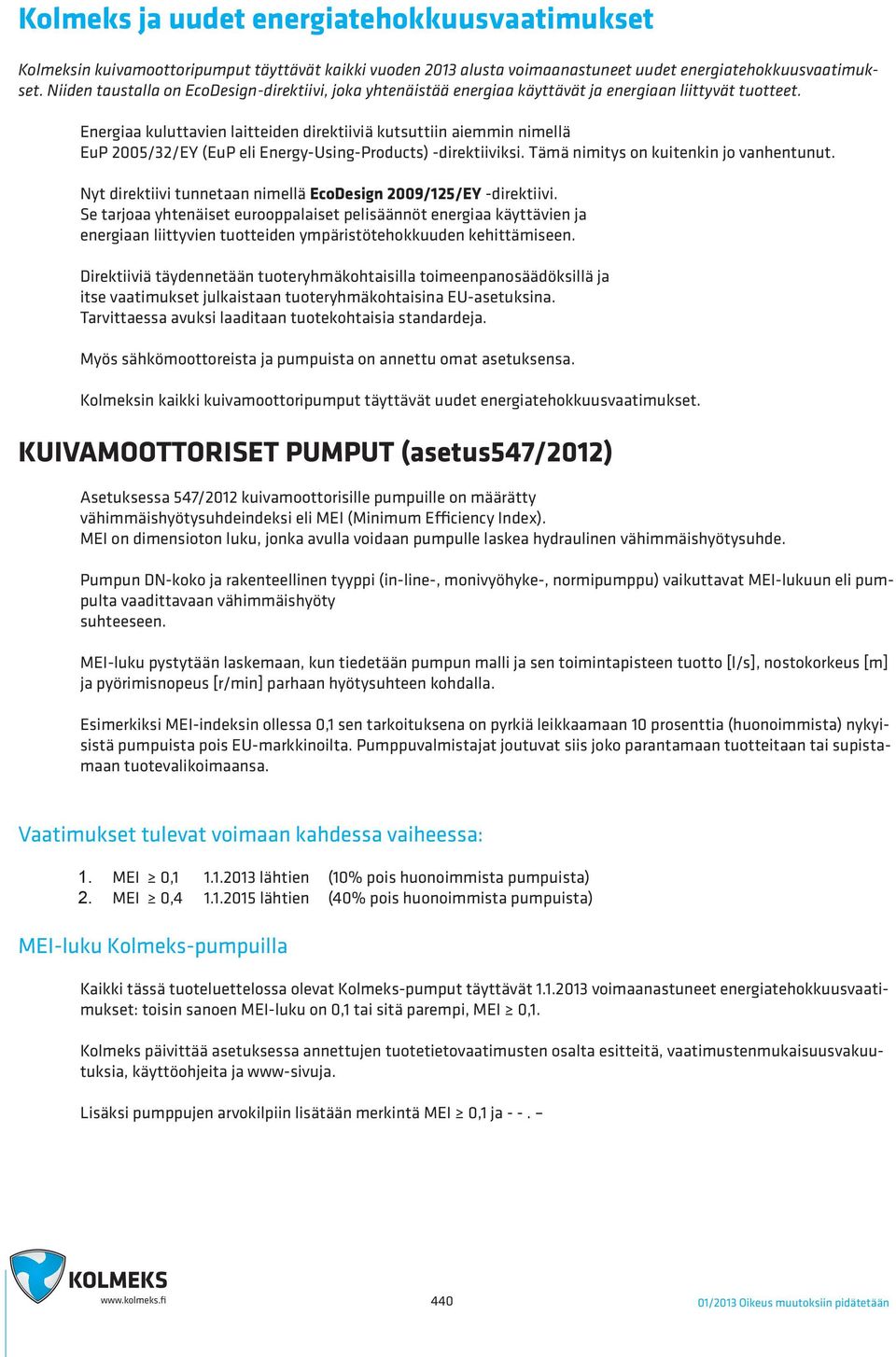

18 Kolmeks ja uudet energiatehokkuusvaatimukset Kolmeksin kuivamoottoripumput täyttävät kaikki vuoden 2013 alusta voimaanastuneet uudet energiatehokkuusvaatimukset. Niiden taustalla on EcoDesigndirektiivi, joka yhtenäistää energiaa käyttävät ja energiaan liittyvät tuotteet. Energiaa kuluttavien laittden direktiiviä kutsuttiin aiemmin nimellä EuP 2005/32/EY (EuP eli EnergyUsingProducts) direktiiviksi. Tämä nimitys on kuitenkin jo vanhentunut. Nyt direktiivi tunnetaan nimellä EcoDesign 2009/125/EY direktiivi. Se tarjoaa yhtenäiset eurooppalaiset pelisäännöt energiaa käyttävien ja energiaan liittyvien tuottden ympäristötehokkuuden kehittämiseen. Direktiiviä täydennetään tuoteryhmäkohtaisilla toimeenpanosäädöksillä ja itse vaatimukset julkaistaan tuoteryhmäkohtaisina EUasetuksina. Tarvittaessa avuksi laaditaan tuotekohtaisia standardeja. Myös sähkömoottorsta ja pumpuista on annettu omat asetuksensa. Kolmeksin kaikki kuivamoottoripumput täyttävät uudet energiatehokkuusvaatimukset. KUIVAMOOTTORISET PUMPUT (asetus547/2012) Asetuksessa 547/2012 kuivamoottorisille pumpuille on määrätty vähimmäishyötysuhdndeksi eli MEI (Minimum Efficiency Index). MEI on dimensioton luku, jonka avulla voidaan pumpulle laskea hydraulinen vähimmäishyötysuhde. Pumpun DNkoko ja rakenteellinen tyyppi (inline, monivyöhyke, normipumppu) vaikuttavat MEIlukuun eli pumpulta vaadittavaan vähimmäishyöty suhteeseen. MEIluku pystytään laskemaan, kun tiedetään pumpun malli ja sen toimintapisteen tuotto [l/s], nostokorkeus [m] ja pyörimisnopeus [r/min] parhaan hyötysuhteen kohdalla. Esimerkiksi MEIindeksin ollessa 0,1 sen tarkoituksena on pyrkiä lkkaamaan 10 prosenttia (huonoimmista) nykyisistä pumpuista pois EUmarkkinoilta. Pumppuvalmistajat joutuvat siis joko parantamaan tuotttaan tai supistamaan tuotevalikoimaansa. Vaatimukset tulevat voimaan kahdessa vaiheessa: 1. MEI 0, lähtien (10% pois huonoimmista pumpuista) 2. MEI 0, lähtien (40% pois huonoimmista pumpuista) MEIluku Kolmekspumpuilla Kaikki tässä tuoteluettelossa olevat Kolmekspumput täyttävät voimaanastuneet energiatehokkuusvaatimukset: toisin sanoen MEIluku on 0,1 tai sitä parempi, MEI 0,1. Kolmeks päivittää asetuksessa annettujen tuotetietovaatimusten osalta esitttä, vaatimustenmukaisuusvakuutuksia, käyttöohjta ja wwwsivuja. Lisäksi pumppujen arvokilpiin lisätään merkintä MEI 0,1 ja /2013 Oikeus muutoksiin pidätetään

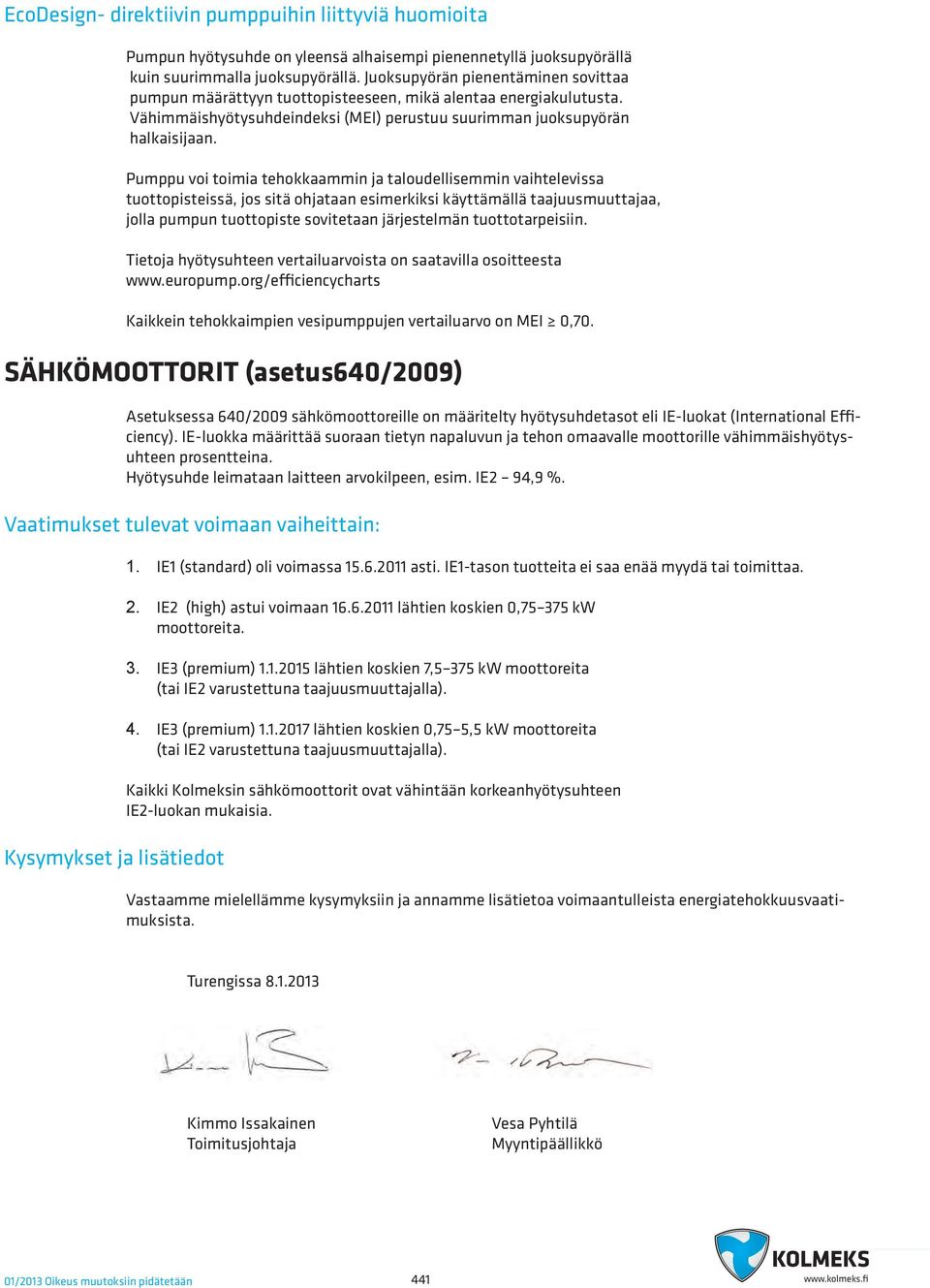

19 EcoDesign direktiivin pumppuihin liittyviä huomioita Pumpun hyötysuhde on yleensä alhaisempi pienennetyllä juoksupyörällä kuin suurimmalla juoksupyörällä. Juoksupyörän pienentäminen sovittaa pumpun määrättyyn tuottopisteeseen, mikä alentaa energiakulutusta. Vähimmäishyötysuhdndeksi (MEI) perustuu suurimman juoksupyörän halkaisijaan. Pumppu voi toimia tehokkaammin ja taloudellisemmin vaihtelevissa tuottopistssä, jos sitä ohjataan esimerkiksi käyttämällä taajuusmuuttajaa, jolla pumpun tuottopiste sovitetaan järjestelmän tuottotarpsiin. Tietoja hyötysuhteen vertailuarvoista on saatavilla osoitteesta Kaikkn tehokkaimpien vesipumppujen vertailuarvo on MEI 0,70. SÄHKÖMOOTTORIT (asetus640/2009) Asetuksessa 640/2009 sähkömoottorlle on määritelty hyötysuhdetasot eli IEluokat (International Efficiency). IEluokka määrittää suoraan tietyn napaluvun ja tehon omaavalle moottorille vähimmäishyötysuhteen prosenttna. Hyötysuhde lmataan laitteen arvokilpeen, esim. IE2 94,9 %. Vaatimukset tulevat voimaan vaihttain: Kysymykset ja lisätiedot 1. IE1 (standard) oli voimassa asti. IE1tason tuottta saa enää myydä tai toimittaa. 2. IE2 (high) astui voimaan lähtien koskien 0, kw moottorta. 3. IE3 (premium) lähtien koskien 7,5 375 kw moottorta (tai IE2 varustettuna taajuusmuuttajalla). 4. IE3 (premium) lähtien koskien 0,75 5,5 kw moottorta (tai IE2 varustettuna taajuusmuuttajalla). Kaikki Kolmeksin sähkömoottorit ovat vähintään korkeanhyötysuhteen IE2luokan mukaisia. Vastaamme mielellämme kysymyksiin ja annamme lisätietoa voimaantullsta energiatehokkuusvaatimuksista. Turengissa KOLMEKS OY Kimmo Issakainen Toimitusjohtaja Vesa Pyhtilä Myyntipäällikkö 01/2013 Oikeus muutoksiin pidätetään 441
