Kaiuttimet. Äänentoisto. Klas Granqvist Akun Tehdas / Oy Aku s Factory Ltd

Transkriptio

1 Kaiuttimet Äänentoisto Klas Granqvist Akun Tehdas / Oy Aku s Factory Ltd

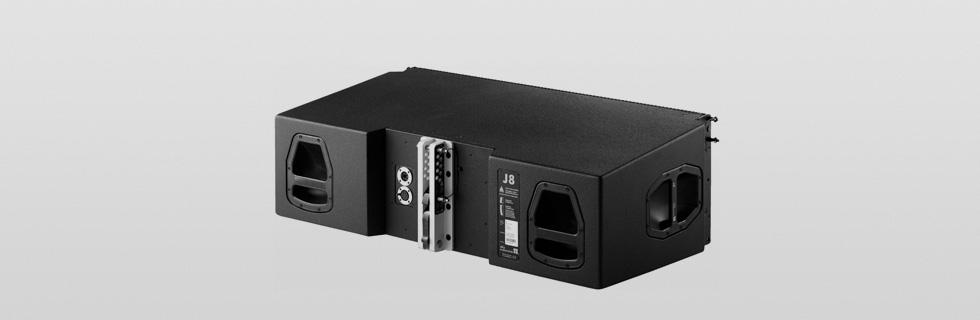

2 d&b audiotechnik

3 Pienet kaiutinjärjestlemät Tärkeintä on ymmärtää tapahtuman vaatiman äänentoistojärjestelmän luonne Valintaan vaikuttavat tekijät Ohjelma Esiintyjät Tapahtumapaikka Yleisö Aikataulut Teknisen henkilökunnan määrä Logistiikka Budjetti Usein kompromissi usean asian välillä

4 Kaiutinjärjestelmät

5 Tärkeimmät ominaisuudet Kaiutinjärjestelmät Kattavuus Äänenpaine (ei välttämättä mahdollisimman suuri, mutta tasainen) Puheen selkeys (STI / CIS) Taajuusvaste, vaihevaste Muita huomioitavia seikkoja Ripustus- / kasausmenetelmä Sähkön tarve Fyysinen koko

6 Pistemäinen säteilijä tilassa r = 8 m r = 2 m

7 Pistemäinen säteilijä tilassa r = 3,2 m r = 7,8 m

8 Äänen signaalitie Mikrofonitaso Linjataso Kaiutintaso Akustinen ääni Muun nos Sähköinen ääni Esivahvistus Sävynsäätö Prosessointi Reititys Päätevahvistus Muun nos Akustinen ääni Kaiutinjärjestelmä

9 Äänijärjestelmä ja tasot Mikrofonitaso Linjataso Kaiutintaso Äänilähteet Prosessointilaitteet Ulostulolaitteet Mikrofonit Kelat, pietsot DI-boxit Linjalähteet Vahvistus Miksauspöydät Efektit Dynamiikkaprosessorit Ekvalisaattorit Järjestelmäprosessorit Vahvistus Kaiuttimet Käynnistys Sammutus

10 Kaiutin Äänen signaalitien loppupään sähköakustinen muunnin, joka muuttaa analogisen sähköisen äänen jälleen akustiseen muotoon Vaatii toimiakseen linjasignaalia voimakkaamman signaalin Lähes aina analogiseen sähköiseen signaaliin perustuva Päätevahvistin vahvistaa linjatasoisen signaalin kaiutintasoiseksi Kaiutin tarvitsee toimiakseen kaksi johdinta Ei ole balansoitu signaali Ei ole kriittistä, koska vaikka häiriö kytkeytyisi kaiutinjohtoon, ei vahvistusta kuitenkaan enää tapahdu signaali-häiriö -suhde riittävän hyvä

11 Kaiuttimen toimintaperiaate Kaiutinelementti, kartio Johdin Magneetti Kela Sähköinen äänisignaali

12 Kaiutin Usein kaiutinelementin fyysinen koko on suoraan verrannollinen sen toistamiin aallonpituuksiin Kääntäen verrannollinen taajuuksiin Energian maksimaaliseksi hyödyntämiseksi on järkevää suodattaa signaalista pois sellaisia elementtejä, joita kaiutin ei kykene toistamaan = jakosuodatus Voidaan tehdä joko kaiuttimen kotelon sisällä (passiivinen jakosuodatus) tai erillisellä laitteella (aktiivinen jakosuodatus) Jakosuodatuksen avulla mahdollistettu useampiteinen järjestelmä estää taajuuksien vastakkaissuuntaisen vaikutuksen kaiutinelementtiin

13 Jakosuodattamattoman järjestelmä

14 Jakosuodin LF Koko kaista Jakosuodin MF HF

15 Kaiutinjärjestelmä Äänentoistojärjestelmää luonnehditaan usein jakosuotimen ulostulomäärän mukaan 2-tie 3-tie 4-tie jne Jakosuodatuksen mukaan järjestelmä saa myös lisämääreitä Aktiivijakoinen järjestelmä Passiivijakoinen järjestelmä

16 1-tiejärjestelmä Päätevahvistin Kaiutinkokonaisuus

17 Passiivijakoinen 2-tiejärjestelmä

18 Aktiivijakoinen 2-tiejärjestelmä

19 Aktiivinen 2-tiejärjestelmä

20 Kaiuttimen oleellisia ominaisuuksia Taajuusvaste Mitä taajuuksia kaiutin pystyy toistamaan Dispersio Kuinka leveälle (missä kulmassa) eri taajuudet kaiuttimesta leviävät =aukeamiskulma Jakosuodatus- ja kytkentämenetelmä

21 Taajuusvaste - bassokaiutin d&b audiotechnik

22 Taajuusvaste - diskanttikaiutin d&b audiotechnik

23 Vaiheympyrä SUMdB = 20 x lg (2 x cos (ø/2)) 0 + 6,02 db ,72 db ,77 db ø ,01 db ,71 db 120 ± 0,00 db 135-2,32 db 150-5,72 db db

24 Taajuusvaste - basso-ja diskanttikaiutin d&b audiotechnik

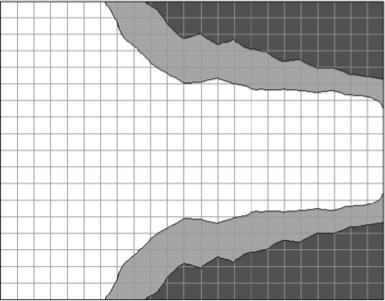

25 Diskanttikaiuttimen dispersio Vaakataso =horisontaalinen Pystytaso =vertikaalinen d&b audiotechnik

26 EP5 Yleisimmät kaiuttimien liitintyypit 5-johtiminen Jatkettava NL4 4-johtiminen Ei jatkettava (vaatii ns. jatkopalan) NLT4 Kuin NL4, mutta jatkettava NLT8 8-johtiminen

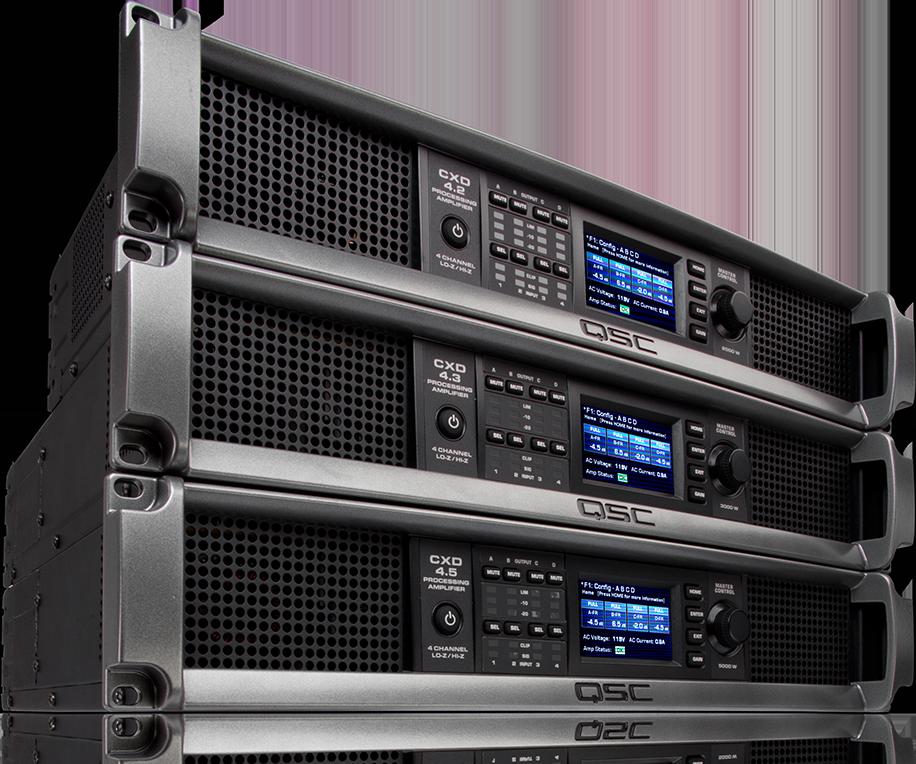

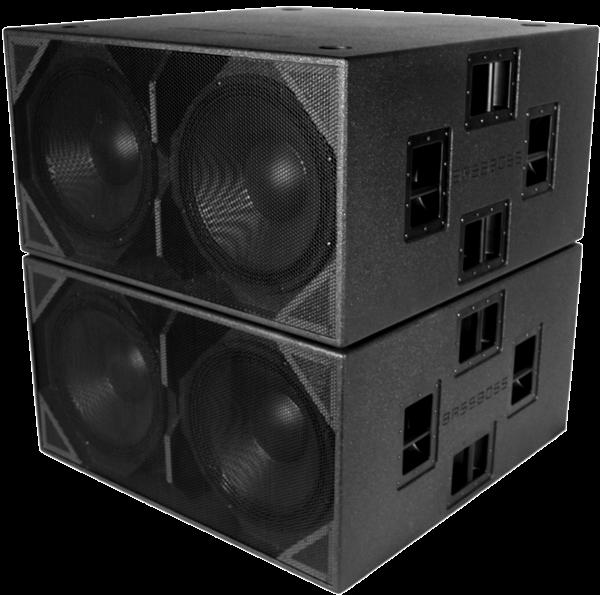

27 Esimerkki aktiivijakoisen 2- tiejärjestelmän kytkennöistä Kaksi kanavaa (DSP:llä) yhdessä päätevahvistimessa Neljä johdinta yhdessä johdossa

28 Tyypillisiä pienten järjestelmien ongelmia Käytettävissä oleva tila ei salli riittävän suurta (yleensä korkeaa) järjestelmää Riittämätön sähkö Salimiksauspistettä ei saada järjestelmän kannalta optimaaliselle paikalle Kierto

29 Kierto Akustinen ääni Sähköinen ääni
