1 JÄÄHDYTYSPALKKI IQ STAR NOVA II TEKNISET TIEDOT

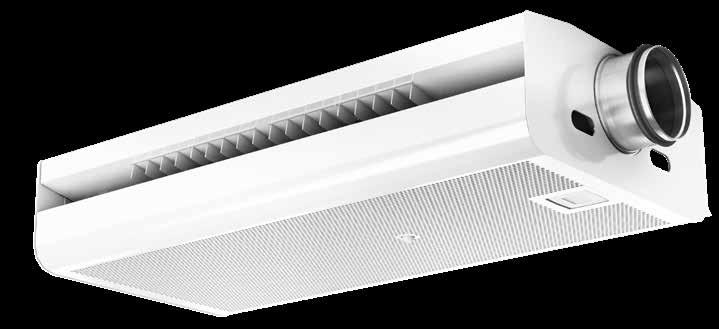

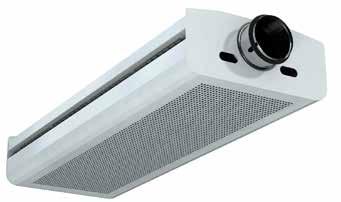

2 2 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot JÄÄHDYTYSPALKKI IQ STAR NOVA II NOVA II jäähdytyspalkki on aktiivinen jäähdytyspalkkijärjestelmä ilmanvaihtoon, jäähdytykseen ja läitykseen. Tämä diffuusiojärjestelmä tarjoaa mukavuutta ja monipuolisuutta säädettävään induktioon yhdistetyn virtauskuvion FPD-säädön ansiosta. Edistyksellinen Pi-toiminto tarjoaa lisäjoustavuutta tuomalla järjestelmään tarpeenmukaisen ilmanvaihtotoiminnon. Ilma jaetaan rakennuksen käyttäjien läsnäolon mukaan ja tekee LVI-järjestelmästä erittäin tehokkaan. NOVA II Pi-toiminnolla varustettuna on paineesta riippumaton, mikä tekee järjestelmästä sopivan erilaisiin kanavistoihin. TOIMINNOT Ilmanvaihto Vesiläitys ja -jäähdytys Säädettävä induktio Heittokuvion säätö Lisävarusteena: Tarpeenmukainen ilmanvaihto, paineesta riippumaton, valaistusja säätimet PIKAVALINTA Jäähdytysteho aktiivista metriä kohti (W/m) putkinen patteri 8-putkinen patteri Ilmavirta aktiivista metriä kohti ( /m) TEKNISET TIEDOT Aktiivinen jäähdytyspalkki vapaaseen asennukseen Takaa viihtyvyyden alhaisella lämpötilagradientilla ja ilman vetoa - FPC + EC Ilmanjaon muuttamismahdollisuus tuo joustavuutta huonemuutoksiin - FPC + EC Lisävarusteena tarpeenmukainen ilmanvaihtotoiminto, joka voidaan jälkiasentaa, järjestelmäpaineesta riippumaton (Pi-toimilaite). Saatavana kahtena eri mallina: suorakaiteen muotoinen ja pyöristetty Sisältää kannakkeet nopeaan ja helppoon asennukseen Avattava yksiosainen etulevy (alaskäännettävä) Käyrästö osoittaa kokonaisjäähdytystehon aktiivista metriä kohti, kun kokonaispaine on 70 Pa, vesivirta q w = 0,05, tuloilman ja huoneilman lämpötilaero Δt = 8 C sekä veden keskilämpötilan ja huonelämpötilan ero Δt = 8 C. TILAUSESIMERKKI Vapaasti asennettava jäähdytyspalkki IQFI

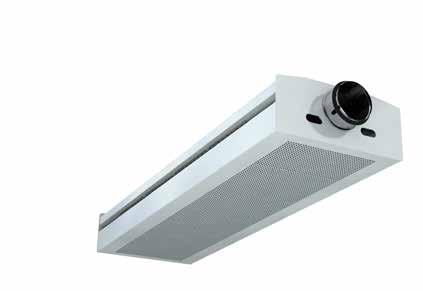

3 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 3 RAKENNE JA TOIMINTA RAKENNE Tämä jäähdytyspalkki on saatavana 120 cm, 150 cm, 180 cm, 210 cm, 240 cm, 270 cm, 300 cm ja 330 cm vakiopituuksina, ja se on tarkoitettu vapaaseen asennukseen. NOVA II on saatavana kahtena mallina: pyöristetty ja suorakaiteen muotoiset kulmat. NOVA II:n vakioilmaliitäntä on Ø Ilma = 125. MATERIAALI JA PINTAKÄSITTELY Jäähdytyspalkin kotelo on pääosin sinkittyä teräslevyä. Etulevy on polttomaalattu valkoiseksi: vakioväri on RAL 9003, kiilto 30%, mikä vastaa NCS 0500-N:tä. Patterin lamellit ovat alumiinia ja putket kuparia ja niiden Ø ulko = 15. Suurin käyttöpaine on 1,6 MPa. TOIMINNOT Tämä jäähdytyspalkki on suunniteltu monipuoliseksi useilla toiminnoilla, jotka on saatavana lisävarusteena perusmalliin. Saatavana olevia lisätoimintoja ovat sähköläitys, Pi-toiminto(IMS), virtauskuvion säätötoiminto (FPC, Flow Pattern Control), valaistus, ohjaus- ja säätölaitteet. ENERGIANSÄÄTÖJÄRJESTELMÄ (VAKIO) Jäähdytyspalkin ilmavirta on helppo säätää patentoidulla energiansäätöjärjestelmällä. Se koostuu säädettävistä suuttimista, jotka on asennettu kiskoille, jotka voidaan asettaa syetriselle tai epäsyetriselle heittokuviolle säätämällä suutinta kuallakin puolella olevan ilmaisimen mukaan. Käytettävissä on 36 suutinasentoa, jotka tarjoavat laajan valikoiman ilmavirta-asetuksia nykyisiin ja tuleviin tarpeisiin. Suuttimen säätöön tarvitaan vain ruuvitaltta, jonka avulla suutinta voidaan siirtää kiskolla eteen- tai taaksepäin haluttuun asentoon alla olevan mukaisesti. PI-TOIMINTO (LISÄVARUSTE) Tarpeenmukaista ilmanvaihtoa varten jäähdytyspalkkiin on asennettava Pi-toiminto. Tämän toiminnon avulla toimilaite vaihtaa suuttimen asentoa automaattisesti ensiöilmavirran muuttamiseksi. Jäähdytyspalkki pystyy seuraamaan erilaisia toimintasekvenssejä valitusta säätimestä riippuen. Erilaisia ilmavirtoja voidaan asettaa läsnäolon mukaan tai ilmanlaatua voidaan hallita säätimeen kytketyn CO2-anturin avulla. Toimilaitteeseen voidaan asettaa kolme parametria: V0 tyhjälle huoneelle, Vmin normaalille läsnäololle Vmax (tehostettu) suurelle läsnäolotasolle. STRA-24-huonesäätimeen on tarjolla eri toimintaparametreja: OFF, valmius, tyhjä huone, läsnäolo ja tehostettu. Jokaiselle tilalle voidaan valita eri sekvenssit veden ja ilman välille: jäähdytys ilman vapaajäähdytystä, jäähdytys vapaajäähdytyksellä ja CO2-tason mukainen ilmavirta. Pi-toiminto pitää ilmavirran asetusarvossa kanavan painevaihteluista huolimatta. Paineesta riippumattomuuden ansiosta Pi-toiminto on helppo jälkiasentaa ja käyttää missä tahansa kanavistossa. Huomaa Pi-toimintoa käytettäessä, että induktio on aina syetrinen ja huonesäädin tarvitaan Pi-toiminnon käyttämiseksi läsnäoloanturin kanssa. Kanavapaine on pidettävä välillä 40 ja 140 Pa. Kuva 1: Pi Function actuator Läsnäolon maks. ilmavirta (tehostettu tila) Toimilaitteen ilmavirta-asetus V max Läsnäolon min. ilmavirta V min Tyhjän huoneen ilmavirta V Huonesäätimen viesti (V)

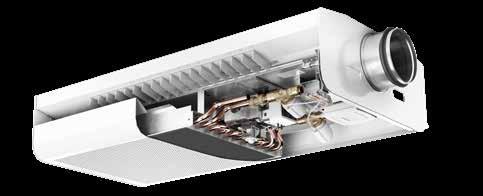

4 4 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot CONSTRUCTION AND FUNCTIONS LÄMMITYSTOIMINTO PI-TOIMINNOLLA Jäähdytyspalkin läitystoiminto nostaa lämpimän ilman luonnostaan ylös katonrajaan, ja siksi seurauksena voi olla huoneen epätasapainoinen lämpötilagradientti. Pi-toiminnolla varustetulla jäähdytyspalkilla saadaan kuitenkin tasainen ilmanvaihto myös läitystilassa. Tämä saavutetaan lisäämällä ilmavirtaa läitystarpeen ja huoneen käyttöasteen kasvaessa. Kun läitystä tarvitaan lisää, ilmavirtaa lisätään, jolloin se törmää huoneen seiniin tai muihin ilmavirtoihin ja suunnataan alas oleskeluvyöhykkeelle. Suurean ilmavirran tasoa läitystilassa voidaan säätää STRA-24:n parametrilla 49. VAROITUS! Jos Pi-toiminto on jälkiasennettu, jäähdytyspalkkia ennen ei tarvita säätöpeltiä. Mahdolliset aiein asennetut säätöpellit on asetettava täysin auki-asentoon tai irrotettava. HEITTOKUVION SÄÄTÖ (FPC) Heittokuvion säätötoiminto FPC (Flow Pattern Control) takaa erinomaisen joustavuuden. Heittokuvion säätötoiminto (FPC) ja patentoitu Comfort Control -säätötoiminto antavat yhdessä ainutlaatuiset ominaisuudet tälle jäähdytyspalkille. FläktGroupin FPC-ilmanohjaimella ilman suuntaa on helppo säätää suuntaamalla muovilevyt uudelleen oheisen kuvan mukaisesti. Oheisessa olevassa kuvassa ilmanohjaimet on asetettu vastakkaisiin 30 kulmiin ja ilmanohjaus on syetrisessä asetuksessa. Alla olevassa kuvassa on esitetty tapaus, jossa ilmavirran tarve on suuri. Ilmanohjaus on syetrisessä asetuksessa, mutta ilmanohjaimet asetetaan 30 kulmaan vastakkaisissa yksiköissä ilmavirtojen törmäyksen estämiseksi. OHJEET Asennusta, kunnossapitoa ja käyttöönottoa varten on saatavana erilliset ohjekirjat osoitteesta

5 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 5 JÄÄHDYTYSTEHON TEKNISET TIEDOT KAHTEEN SUUNTAAN PUHALTAVA 10-RIVINEN (2-PUTKINEN JÄRJESTELMÄ) JÄÄHDYTYSPALKKI PAINEHÄVIÖN OLLES- SA 70 PA ILMAPUOLELLA Ø125 MM. Palkin pituus = 1.20 m (Patterin pituus = 0.74 m Taulukko 1: Vesivirta q w = 0.05, Painehäviö, Δp w = 3 kpa < < < < Palkin pituus = 1.50 m (Patterin pituus = 1.04 m Taulukko 2: Vesivirta q w = 0.05, Painehäviö, Δp w = 3.7 kpa < < < < < Palkin pituus = 1.80 m (Patterin pituus = 1.34 m) Taulukko 3: Vesivirta q w = 0.05, Painehäviö, Δp w = 6 kpa P kok, i W for Δt, C P patt, W i for Δt, C L A < < < Palkin pituus = 2.10 m (Patterin pituus = 1.64 m) Taulukko 4: Vesivirta q w = 0.05, Painehäviö, Δp w = 4.9 kpa < < < < Palkin pituus = 2.40 m (Patterin pituus = 1.94 m) Taulukko 5: Vesivirta q w = 0.05, Painehäviö, Δp w = 5.5 kpa < < < Palkin pituus = 2.70 m (Patterin pituus = 2.24 m) Taulukko 6: Vesivirta q w = 0.1, Painehäviö, Δp w = 6 kpa < < Palkin pituus = 3 m (Patterin pituus = 2.54 m) Taulukko 7: Vesivirta q w = 0.05, Painehäviö, Δp w = 6.7 kpa < < Palkin pituus = 3.30 m (Patterin pituus = 2.84 m) Taulukko 8: Vesivirta q w = 0.05, Painehäviö, Δp w = 7.3 kpa < <

6 6 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot KAHTEEN SUUNTAAN PUHALTAVA 10-RIVINEN (2-PUTKINEN JÄRJESTELMÄ) JÄÄHDYTYSPALKKI PAINEHÄVIÖN OLLESSA 70 PA ILMAPUOLELLA Ø125 MM - (RINNAKKAISVIRTAUS PATTERI - 2 PIIRIÄ) Palkin pituus = 2.70 m (Patterin pituus = 2.24 m) Taulukko 9: Vesivirta q w = 0.1, Painehäviö, Δp w = 4.5 kpa < < Palkin pituus = 3 m (Patterin pituus = 2.54 m) Taulukko 10: Vesivirta q w = 0.1, Painehäviö, Δp w = 5 kpa < < Palkin pituus = 3.30 m (Patterin pituus = 2.84 m) Taulukko 11: Vesivirta q w = 0.1, Painehäviö, Δp w = 5.5 kpa < <

7 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 7 KAHTEEN SUUNTAAN PUHALTAVA 8-RIVINEN (2-PUTKINEN JÄRJESTELMÄ) JÄÄHDYTYSPALKKI PAINEHÄVIÖN OLLESSA 70 PA ILMAPUOLELLA Ø125 MM. Palkin pituus = 1.20 m (Patterin pituus = 0.74 m) Taulukko 12: Vesivirta q w = 0.05, Painehäviö, Δp w = 2.8 kpa < < < < Palkin pituus = 1.50 m (Patterin pituus = 1.04 m) Taulukko 13: Vesivirta q w = 0.05, Painehäviö, Δp w = 3.4 kpa < < < < < Palkin pituus = 1.80 m (Patterin pituus = 1.34 m) Taulukko 14: Vesivirta q w = 0.05, Painehäviö, Δp w = 4 kpa < < < Palkin pituus = 2.10 m (Patterin pituus = 1.64 m) Taulukko 15: Vesivirta q w = 0.05, Painehäviö, Δp w = 4.5 kpa < < < < Palkin pituus = 2.40 m (Patterin pituus = 1.94 m) Taulukko 16: Vesivirta q w = 0.05, Painehäviö, Δp w = 5 kpa < < < Palkin pituus = 2.70 m (Patterin pituus = 2.24 m) Taulukko 17: Vesivirta q w = 0.05, Painehäviö, Δp w = 5.5 kpa < < Palkin pituus = 3 m (Patterin pituus = 2.54 m) Taulukko 18: Vesivirta q w = 0.05, Painehäviö, Δp w = 6.1 kpa < < Palkin pituus = 3.3 m (Patterin pituus = 2.84 m) Taulukko 19: Vesivirta q w = 0.05, Painehäviö, Δp w = 6.7 kpa < <

8 8 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot KAHTEEN SUUNTAAN PUHALTAVA 8+2-RIVINEN (4-PUTKINEN JÄRJESTELMÄ - JÄÄHDYTYS/LÄMMITYS) JÄÄHDYTYSPALKKI PAINEHÄVIÖN OLLESSA 70 PA ILMAPUOLELLA Ø125 MM. Palkin pituus = 1.20 m (Patterin pituus = 0.74 m) Taulukko 20: Vesivirta q w = 0.05, Painehäviö, Δp w = 2.8 kpa < < < < Palkin pituus = 1.50 m (Patterin pituus = 1.04 m) Taulukko 21: Vesivirta q w = 0.05, Painehäviö, Δp w = 3.4 kpa < < < < < Palkin pituus= 1.80 m (Patterin pituus = 1.34 m) Taulukko 22: Vesivirta q w = 0.05, Painehäviö, Δp w = 4 kpa < < < Palkin pituus= 2.10 m (Patterin pituus = 1.64 m) Taulukko 23: Vesivirta q w = 0.05, Painehäviö, Δp w = 4.5 kpa < < < < Palkin pituus = 2.40 m (Patterin pituus = 1.94 m) Taulukko 24: Vesivirta q w = 0.05, Painehäviö, Δp w = 5 kpa < < < Palkin pituus = 2.70 m (Patterin pituus = 2.24 m) Taulukko 25: Vesivirta q w = 0.05, Painehäviö, Δp w = 5.5 kpa < < Palkin pituus = 3 m (Patterin pituus = 2.54 m) Taulukko 26: Vesivirta q w = 0.05, Painehäviö, Δp w = 6.1 kpa < < Palkin pituus = 3.3 m (Patterin pituus = 2.84 m) Taulukko 27: Vesivirta q w = 0.05, Painehäviö, Δp w = 6.7 kpa < <

9 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 9 LÄMMITYKSEN TEKNISET TIEDOT KAHTEEN SUUNTAAN PUHALTAVA 8+2-RIVINEN (4-PUTKINEN JÄRJESTELMÄ - JÄÄHDYTYS/LÄMMITYS) JÄÄHDYTYSPALKKI PAINEHÄVIÖN OLLESSA 70 PA ILMAPUOLELLA Ø125 MM. Palkin pituus = 1.20 m (Patterin pituus = 0.74 m) Taulukko 28: Vesivirta q w = 0.05, Painehäviö, Δp w = 1.8 kpa P patt lä, W: ssa Δt, C L A < < < < Palkin pituus = 1.50 m (Patterin pituus = 1.04 m) Taulukko 29: Vesivirta q w = 0.05, Painehäviö, Δp w = 2 kpa P patt lä, W: ssa Δt, C L A < < < < < Palkin pituus = 1.80 m (Patterin pituus = 1.34 m) Taulukko 30: Vesivirta q w = 0.05, Painehäviö, Δp w = 2.2 kpa P patt lä, W: ssa Δt, C L A < < < Palkin pituus = 2.10 m (Patterin pituus = 1.64 m) Taulukko 31: Vesivirta q w = 0.05, Painehäviö, Δp w = 2.5 kpa P patt lä, W: ssa Δt, C L A < < < < Palkin pituus = 2.40 m (Patterin pituus = 1.94 m) Taulukko 32: Vesivirta q w = 0.05, Painehäviö, Δp w = 2.6 kpa P patt lä, W: ssa Δt, C L A < < < Palkin pituus = 2.70 m (Patterin pituus = 2.24 m) Taulukko 33: Vesivirta q w = 0.05, Painehäviö, Δp w = 2.8 kpa P patt lä, W: ssa Δt, C L A < < Palkin pituus = 3 m (Patterin pituus = 2.54 m) Taulukko 34: Vesivirta q w = 0.05, Painehäviö, Δp w = 3.1 kpa P patt lä, W: ssa Δt, C L A < < Palkin pituus = 3.3 m (Patterin pituus = 2.84 m) Taulukko 35: Vesivirta q w = 0.05, Painehäviö, Δp w = 3.5 kpa P patt lä, W: ssa Δt, C L A < <

10 10 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot TEKNISET JA ÄÄNITIEDOT EDELLYTYKSET JÄÄHDYTYSTEHOTAULUKOILLE Palkin kokonaisjäähdytysteho P kok = patterin jäähdytysteho P patt + tuloilman jäähdytysteho P ilma. Ilmapuolen kokonaispainehäviö 70 Pa. Vesivirta 0,05 piiriä kohti. Δt = 8 C huonelämpötilan ja veden keskilämpötilan välillä. Δt = 8 huonelämpötilan ja tuloilman lämpötilan välillä. Muiden kuin 0,05 vesivirtausten tehot saadaan FläktGroupin tuotevalintaohjelmalla, SELECT (select.flaktgroup.com). Nämä taulukot perustuvat kokeisiin, jotka on suoritettu standardin EN mukaisesti. Tämän standardin tarkoituksena on antaa mahdollisuus verrata erilaisia jäähdytyspalkkeja toisiinsa samoilla tirdoilla. Ulkoista läönsiirtomenetelmää on käytetty kohdistamalla läitys tasaisesti lattioihin ja seiniin niin, että patterin lämpötila on sama kuin lämpötila 1,1 m korkeudella lattiasta (istumakorkeudella). Todellisuudessa lämpötilaero on yleensä 1 C. Siksi lämpötilaan Δt tulisi lisätä 1 C palkin ylimitoituksen välttämiseksi. Tällöin taulukon arvot voivat kasvaa 10 %. Siksi ei ole harvinaista, että SELECT-ohjelman valintoihin on lisättävä 1 C katto- ja huonelämpötilan välille. MÄÄRITELMÄT Tuloilmavirta, P kok P patt P patt lä Δt Δp w Kokonaisjäähdytysteho, W Patterin jäähdytysteho, W Patterin läitysteho, W Huonelämpötilan ja veden keskilämpötilan välinen ero, C Veden painehäviö, kpa Δt w ( C) = P patt (W) / 208 Δt w (US imperial) - Δt w ( F) = P patt (BTU/tim) / L A10 ÄÄNENTEHOTASO Äänenpainetaso huoneessa, jossa huonevaimennus 10 m², NOVA II Korjaus K db Oktaavikaista, keskitaajuus, Hz Tol ± Äänentehotasot oktaavikaistoittain saadaan laskemalla yhteen äänenpainetaso L A10,, ja edellä olevassa taulukossa ilmoitetut korjaukset K okt seuraavan kaavan mukaisesti: L W = L A10 + K oct Korjaus K okt on keskiarvo jäähdytyspalkin käyttöalueella. ÄÄNENVAIMENNUS Jäähdytyspalkin keskimääräinen äänenvaimennus ΔL kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen. Äänenvaimennus palkin tuloilmakanavassa ΔL, db Oktaavikaista, keskitaajuus, Hz EPÄTASAISEN ILMAVIRRAN JAON TEKNISET TIEDOT Kahteen suuntaan puhaltava jäähdytyspalkki hyödyntää koko patterin pinta-alaa. Näin ei kuitenkaan ole, jos ilma virtaa yhteen suuntaan tai valittuna on jokin välimuoto. Taulukko 52: 10-rivisen patterin jäähdytysteho (W), kun Δt = 8 C, kokonaispaine 70 Pa ja vesivirta 0,05 Palkin pituus, cm Suutin, 10 riviä 10 riviä 10 riviä riviä

11 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 11 MITTA- JA PAINOTIEDOT IQFI-aaa-11-03/04/07/08/13/14-d b h 1 h 2 h 3 a L Øb Øa w 2 w 1 Øb Øa Øb a b w1 w2 h1 h2 h = Kylmä vesi sisään = Kylmä vesi ulos = Kuuma vesi sisään = Kuuma vesi ulos IQFI-aaa-21-05/06/09/10-d a b h 1 h 2 h3 Øa Øb Øb w 2 w 1 Øb Øb Øa Øb a b w1 w2 h1 h2 h = Kylmä vesi sisään = Kylmä vesi ulos = Kuuma vesi sisään = Kuuma vesi ulos IQFI-aaa-13-cc-d a h b w Øa Øb a b w h Ilmaliitäntä on naaras. Kaikki mitat

12 12 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot IQFI-aaa-23-cc-d a b h w Øa Øb a b w h Ilmaliitäntä on naaras. bb = 11, 13 bb = 21, 23 PITUUS IQFI-AAA-11/21 Pituus, aaa L, PITUUS IQFI-AAA-13/23 Pituus, aaa L, WATER CONTENT Vesimäärä Jäähdytys/Läitys PAINO Patteririvit Vesimäärä / patterin metri l/m Jäähdytys 10 riviä 1,13 Jäähdytys 8 riviä 0,91 Läitys 2 riviä 0,23 Kaikki vesiliitännät ovat uroksia. Pituus, aaa on cm Palkin kuivapaino, kg Palkki vedellä täytettynä, kg

13 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 13 TARVIKKEET KIINNITYSKANNAKKEELLA QFAZ-18 Ripustusrauta mahdollistaa jäähdytyspalkin kannakoinnin kattoon. Joka palkkipituutta varten tarvitaan kaksi kannaketta. Kannakkeet voidaan tilata erikseen tai yhdessä jäähdytyspalkin tilauksen kanssa. Ripustusraudat voidaan kiinnittää suoraan kattoon tai kanavan kannakkeisiin. Jäähdytyspalkki kiinnitetään yksinkertaisesti painamalla palkkia kannaketta vasten, kunnes se napsahtaa paikalleen. Työkaluja ei tarvita. Tämän jälkeen jäähdytyspalkkia voi säätää pituussuunnassa liu uttamalla kannaketta palkin kiinnityskohtien välillä. Sivusuuntaan säätäminen tehdään liu uttamalla kierretankoa kannakkeen urissa. Lisätietoja asennusmenetelmistä on annettu tämän jäähdytyspalkin asennusohjeessa. KANAVAKOTELO Kanavakotelo (IQAZ-30) on saatavana kolmena kokona vesiputkien ja ilmakanavien piilottamista varten: cm cm cm IQAZ-30 QFAZ Kuva 6 IQAZ-30 Kuva 2: QFAZ-18 Jos asennuskorkeutta on säädettävä, voidaan tilata myös ripustusraudat ja kierretangot M8 (QFAZ-12). ILMAUSNIPPA Ilmausnippa on saatavana tilauksesta ja se voidaan valita tuotetunnuksella. QFAZ-11-1 QFAZ-12 QFAZ JOUSTAVA LETKULIITIN Joustavat liitinletkut on saatavana työntöliitännällä nopeata asennusta varten. Kuva 3: QFAZ-12 QFAZ-12 QFAZ Ilmausnippa IQAZ-19 joustoletku työntöliitännällä. Kuva 4: Ripustusrauta QFAZ-11 ASENNUS KIINNITYSKANNAKKEELLA QFAZ-19 Matala kiinnike (QFAZ-19) on saatavana asennuksiin, joissa jäähdytyspalkin asennustilan korkeus on rajallinen. SUUTTIMEN TOIMILAITE PI-TOIMINTOA VARTEN Tämä jäähdytyspalkki voidaan tilata paineesta riippumattomalla ilmavirran säätötoiminnolla, ja se edellyttää toimilaitteen IQAZ-35 asennuksen suutinkiskon liikuttamiseen. Toimilaitteessa on Modbus-yhteys ja se voidaan toimittaa myös irrallisena jälkiasennusta varten. QFAZ-11-1 QFAZ-12 QFAZ QFAZ-19-1 Kuva 7: IQAZ-35 Kuva 5: QFAZ Lisätietoja asennusmenetelmistä on annettu tämän jäähdytyspalkin asennusohjeessa.

14 14 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot HUONESÄÄDIN STRA-24 STRA-24 on kounikoiva, valmiiksi ohjelmoitu huonesäädin lämpötilan ja huoneiden CO 2 -pitoisuuden säätöön. Se hallitsee vesipatterin toimilaitetta ja Pi-toiminnon toimilaitetta. Siinä on kounikointivalmius ja se soveltuu tiloihin, joille asetetaan korkeat mukavuus-ja virransäästövaatimukset. STRA-24 pystyy optimoimaan huoneiden energiankulutuksen eri huonevaatimusten perusteella: läsnäolo, CO2-taso, ympäristön olosuhteet (vapaajäähdytys) ja aikataulu. Integroitu ohjaus sisältää vakiona Modbus- tai Bacnet-yhteyden ja se mahdollistaa yhdistämisen suoraan IPSUM-järjestelmään ilman IPSUM-liitäntäyksikköä. Huonesäätimestä käsin on mahdollista suorittaa käyttöönotto, nostaa ja laskea lämpötilaa ja saada tärkeiät tiedot näyttöön. Lisätietoja tästä tuotteesta ja sen lisävarusteista, ks. STRA-24 Tekninen luettelo ja STRA Lisävarusteluettelo. ORJA - SLAVE Saatavana on erilaisia käyntitiloja: OFF, valmius, läsnäolo ja tehostettu. Jokaiselle tilalle voidaan valita eri sekvenssit veden ja ilman välille: jäähdytys ilman vapaajäähdytystä, jäähdytys vapaajäähdytyksellä ja CO 2 -tason mukainen ilmavirta. Lisätietoja tästä tuotteesta ja sen lisävarusteista, ks.stra-24 tekninen esite. Asennuspaikalla asentajan on kytkettävä huonesäädin pääpalkista NOVA II:n sivulla olevaan riviliittimeen. Koodi: STRZ cc-1-ee Liitäntäkaapeli: JOO Jäähdytys / läitys: Jäähdytys, jäähdytys & läitys 1) Ulkoinen lämpötila-anturi sisältyy: EI Soveltuu jäähdytettyyn palkin korkeuteen: 250 (bb = 11, 13, 81) Kuva 12: STRA-24 Huonesäädin VENTTIILIT JA TOIMILAITTEET Venttiilisarjan täydellinen kuvaus ja tekniset tiedot, ks.stra Lisävarusteluettelo. 1) Jos jäähdytyspalkissa on jäähdytys & läitys, toimilaitteet ja venttiilit sijoitetaan palkin ulkopuolelle. ASENNETTU ETULEVYN TAAKSE Kuva 13: STRZ-70 INTEGROITU OHJAUS NOVA II on saatavana integroidulla ohjauksella tilaamalla lisätarvike STRZ-76. Huonesäädin voidaan siihen halutusta pääsystä riippuen sijoittaa kolmeen eri paikkaan. Toimilaitteet ja venttiilit (STRZ ) on asennettu NOVA II:een tehtaalla. Se toimitetaan työntöliitännöillä. Asentaja voi erittäin helpolla toimenpiteellä liittää sen ilman vuotoriskiä. Venttiilit, valinnainen kondenssianturi ja valinnainen läsnäoloanturi (PIR) on johdotettu tehtaalla koneen etulevyn taakse asennettuun riviliittimeen. Läsnäoloanturi on asennettu ja integroitu etulevyyn. Jos on valittu Pi-toimilaite (IQAZ-35), myös se on johdotettu riviliittimeen. Huonesäädin on asennettu tehtaalla ja johdotettu piiloon NOVA II:n etulevyn taakse. Tässä rakenteessa käytetään patterin alapuolelle asennettua ulkoista lämpötila-anturia. Lämpötila- ja lauhde-(lisävaruste) anturit on johdotettu tehtaalla. Koodi: STRZ cc-1-ee Liitäntäkaapeli: JOO Jäähdytys / läitys: Jäähdytys, jäähdytys & läitys 1) Ulkoinen lämpötila-anturi sisältyy: EI Soveltuu jäähdytettyyn palkin korkeuteen: 250 (bb = 11, 13, 81) 1) Jos jäähdytyspalkissa on jäähdytys & läitys, toimilaitteet ja venttiilit sijoitetaan palkin ulkopuolelle.

15 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 15 ASENNETTU ETULEVYN PÄÄLLE ETULEVYYN INTEGROITU Huonesäädin on asennettu tehtaalla ja johdotettu piiloon NOVA II:n etulevyn päälle. Tässä kokoonpanossa käytetään huonesäädintorniin sisäänrakennettua lämpötila-anturia. Lämpötila- ja lauhde-(lisävaruste) anturit on johdotettu tehtaalla. Koodi: STRZ cc-1-ee Liitäntäkaapeli: JOO Jäähdytys / läitys: Jäähdytys 1) Ulkoinen lämpötila-anturi sisältyy: EI Soveltuu jäähdytettyyn palkin korkeuteen: 250 (bb = 11, 13, 81) 1) Jäähdytyspalkin läityksen vaatima seinään asennettava ulkoinen anturi tilataan erikseen. Huonesäädin on asennettu tehtaalla ja johdotettu NOVA II:n etulevyyn. Tässä rakenteessa käytetään huonesäätimen sisälle rakennettua lämpötila-anturia. Kondenssianturi (lisävaruste) on johdotettu tehtaalla. Koodi: STRZ cc-1-ee Liitäntäkaapeli: JOO Jäähdytys / läitys: Cooling 1) Ulkoinen lämpötila-anturi sisältyy: EI Soveltuu jäähdytettyyn palkin korkeuteen: 250 (bb = 11, 13, 81) 1) Jäähdytyspalkin läityksen vaatima seinään asennettava ulkoinen anturi tilataan erikseen.

16 16 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot VALAISTUS Tietyissä tapauksissa vaaditaan, että jäähdytyspalkissa on valaistustoiminto. Näin kattotila saadaan hyödynnettyä, ja samaan jäähdytyspalkkiin voidaan yhdistää useita toimintoja. Samalla asennuskustannuksia voidaan alentaa, sillä asennettavia tuotteita on väheän. Nova voidaan varustaa suoralla valaistuksella. Suorassa valaistuksessa asetetaan vaatimus sekä valon teholle, esim. työtasolle, ja palkista tulevalle ilmalle läsnäolovyöhykkeen tuulettamiseksi tehokkaasti ilma veto-ongelmia. Tässä tapauksessa palkille on löydettävä oikea paikka, jotta voidaan taata valaistuksen riittävä teho ja hyvä ilmanvaihtomukavuus. Valaistustoiminto on saatavana NOVA:n suorakulmaisiin malleihin (bb = 11 ja 13) TUOTETIETOJA Valonlähteenä käytetään lediä Liitäntäjohto voidaan toimittaa pistokkeella, vapaalla päällä tai Wieland-liittimellä DALI-liitäntä voidaan valita, jolloin liitäntäkaapelissa on oltava vapaat päät Led-valaisimesta on 2 eri mallia: Notor upotettu LED Opaali pinta-asennettava Notor upotettu LED Opaali riippuvalaisin

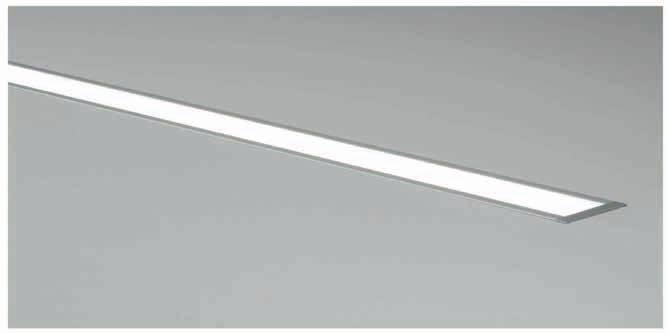

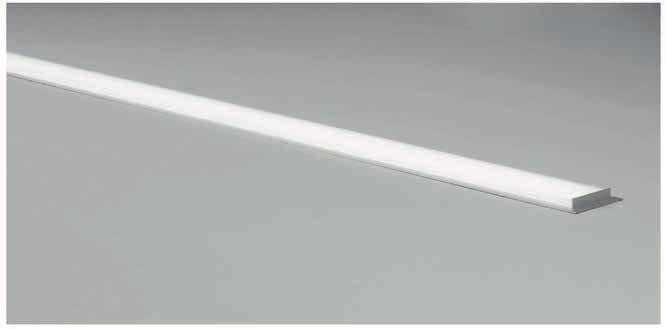

17 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 17 NOTOR UPOTETTU LED OPAALI PINTA-ASENNETTAVA Pituudella 1200: Valoteho (lamppu) 1798 lm, valoteho (valonlähde) 1798 lm NOTOR UPOTETTU LED OPAALI RIIPPUVALAISIN Pituudella 1200: Valoteho (lamppu) 1855 lm, valoteho (valonlähde) 1855 lm

18 18 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot Valaisimen mitat MITAT LED Palkin pituuss aaa (cm) Valonheittimen pituus () Valaisimet määrä Teho (W) 12 x 2 22 x 2 22 x 2 22 x 2 22 x 2 22 x 2 22 x 4 22 x 4 Palkin pituuss - aaa (cm) L = Valonheittimen pituus LED () Valaisimet määrä

19 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 19 TUOTETUNNUS JA LISÄVARUSTEET TUOTETUNNUS LISÄVARUSTETUNNUS NOVA II jäähdytyspalkki IQFI-aaa-bb-cc-d Pi-toiminnon toimilaite IQAZ c-1-e Pituus (aaa) (cm) 120,150,180,210,240,270,300,330 Rakenne (bb) 11 = Suorakulmainen muoto, ilma- ja vesiliitäntä vaakatasossa päädystä 13 = Suorakulmainen muoto, pidennetty vaippa (300 ), (vain aaa = ) 21 = Pyöristetty muoto, ilma- ja vesiliitäntä vaakatasossa päädy stä 23 = Pyöristetty muoto, pidennetty vaippa (300 ), (vain aaa = ) Patterin rakenne (cc) 03 = Jäähdytys 8 putkea 04 = Jäähdytys 8 putkea ja ilmausnippa 05 = Jäähdytys/läitys 6\2 putkea 06 = Jäähdytys/läitys 6\2 putkea ja ilmausnippa 07 = Jäähdytys 10 putkea 08 = Jäähdytys 10 putkea ja ilmausnippa 09 = Jäähdytys/läitys 8\2 putkea 10 = Jäähdytys/läitys 8\2 putkea ja ilmausnippa Patterivaihtoehto versiolle aaa=270, 300 & = Rinnakkaisvirtaus jäähdytys 10 putkea 14 = Rinnakkaisvirtaus, jäähdytys 10 putkea ja ilmausnippa Säätöominaisuudet (d) 1 = Ilman FPC:tä 2 = FPC:n kanssa Kaapelitoteutus (c) 1 = Kaapeli 1 m ilman kosketinta 2 = Kaapeli 80 RJ45-koskettimella (naaras) IPSUM-liitäntäyksikön kanssa käyttöä varten, ei yhteensopiva STRZ-76:n kanssa 1) Asennus (e) 1 = Asennettu jäähdytyspalkkiin 2 = Toimitetaan irrallisena 1)Huomaa, että RJ45-koskettimen toimitusaika on pidempi Esiaseteltu Pi-toimilaite k100% (bbb) 247 = IQFI = IQFI = IQFI = IQFI = IQFI = IQFI = IQFI = IQFI-330 Ilmavirta V0, Vmin, Vmaxin m³/h (cccccc) 2) cc---- = V0 --cc-- = Vmin ----cc = Vmax 2)Tilausesimerkki alla IQAZ-36-bbb-cccccc Esimerkki: IQAZ k100% = 3,54 V0 = 2m³/h Vmin = 4m³/h Vmax = 20m³/h

20 20 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot Toimilaite ja venttiili Siemens STRZ-70-bb-cc-0-1 Venttiili (bb) 00 = Ilman 01 = DN15 (kvs 0,25 1,9) naaras 1/2 venttiilitulo 02 = DN20 (kvs 0,25 2,6) naaras 3/4 venttiilitulo 03 = DN25 (kvs 0,25 2,6) naaras 1 venttiilitulo 11 = DN15 (kvs 0,25 1,9) puristusrengas venttiilitulo 21 = DN15 (kvs 0,25 1,9) työntöliitäntä venttiilitulo 41 = DN15 Paineesta riippumaton (kvs l/h) naaras 1/2 venttiilitulo 42 = DN20 Paineesta riippumaton (kvs l/h) naaras 3/4 venttiilitulo 43 = DN25 Paineesta riippumaton (kvs l/h) naaras 1 venttiilitulo 51 = DN15 Paineesta riippumaton (kvs l/h) puristusrengas venttiilitulo 61 = DN15 Paineesta riippumaton (kvs l/h) työntöliitäntä venttiilitulo Kiinnikkeet QFAZ-18-1-c 2 kpl pakkaus 1 kpl / palkki 2 = Maalannut RAL 9003 kiilto 30% (NCS 0500-N) Kiinnikkeet (matala malli) QFAZ kpl pakkaus, maalaamaton 1 kpl / palkki Kannakointitangot M8 QFAZ-12 2 kpl pakkaus. Pituus kpl / palkki Ripustusrauta QFAZ kpl pakkaus, maalaamaton 1 kpl / palkki Joustoletku IQAZ Pituus = 550 Mutka 90 BDEB Toimitetaan irrallisena Venttiilin toimilaite (cc) 00 = Ilman 01 = 24 V NC kaapeli 1 m 11 = 24 V EI kaapeli 1 m 21 = 230 V NC kaapeli 1 m 31 = 230 V EI kaapeli 1 m Kanavakotelo Pituus (bbb) 050 =30-50 cm 090 =50-90 cm 170 = cm IQAZ-30-bbb-c Toimintavalmis Vain IQFI, tuotetunnus bb = 11 ja 21 Säätimen sijainti (bb) 00 = Ilman huonesäädintä (orja) 01 = Toimitetaan irrallisena 02 = Asennettu etulevyn taakse 03 = Integroitu etulevyyn STRZ-76-bb-cc-1-05 Anturit ja venttiilisarja (venttiili ja toimilaite) (cc) 00 = Ilman anturia, venttiiliä ja toimilaitteita, jäähdytys 01 = Jäähdytysventtiilisarja 02 = Jäähdytysventtiilisarja, kondenssianturi 03 = Jäähdytysventtiilisarja, läsnäoloanturi 04 = Jäähdytysventtiilisarja, kondenssianturi, läsnäoloanturi Vaihtoehdot vain versioille bb = 00 & = Jäähdytys- ja läitysventtiilisarja 06 = Jäähdytys- ja läitysventtiilisarja, kondenssianturi 07 = Jäähdytys- ja läitysventtiilisarja, läsnäoloanturi 08 = Jäähdytys- ja läitysventtiilisarja, kondenssianturi, läsnäoloanturi 09 = Ilman anturia, venttiiliä ja toimilaitteita, jäähdytys/läitys Rakenne (cc) 1 = Suorakulmainen 2 = Pyöristetty Valaistus Pituus (bbb) (cm) bb = 11 on jäähdytyspalkkicodi = aaa 3) bb = 13 on jäähdytyspalkkicodi = aaa + 30 cm Malli (cc) 05 = Alavalo Opaali upotettu, LED 06 = Alavalo Opaali laskettu, LED Liitäntäkaapeli (d) 0 = Ilman 1 = Pituus 2 m irtojohdinliitäntä 2 = Pituus 2 m pistokeliitäntä 3 = Pituus 2 m ulos Wieland 4 = Pituus 2 m uros 5-napainen DALI-liitin 3) aaa ja bb tarkoittavat palkin pituutta ja rakennetta. Katso tuotetunnusosio. IQAZ-31-bbb-cc-d-1

21 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot 21 TILAUSESIMERKKI TILAUSESIMERKKI Seuraava esimerkki kuvaa tyypillisten lisävarusteiden tilauksen. Lisätietoja tilauksista tai erikoisyksiköiden erityisvaatimuksista saat ottamalla yhteyden lähimpään FläktGroupin myyntikonttoriin. Tilausesimerkki huoneelle, jossa 5 jäähdytyspalkkia. Palkit lasketaan 270 cm pituisena vaaditulle ilmavirralle ja jäähdytysteholle tuotteiden valintatyökalussa SELECT (select.flaktgroup.com). JÄÄHDYTYSPALKIT Tuotetunnukset Kuvaus Määrä IQFI NOVA II jäähdytyspalkki, vesijäähdytys ja -läitys ja ilmausnippa, FPC,vapaaseen asennukseen 5 QFAZ Kiinnike, 2 kpl sarja asennusta varten 5 LISÄVARUSTE TARPEENMUKAISEEN ILMANVAIHTOON Tuotetunnukset Kuvaus Määrä IQAZ Pi-toiminto, suuttimen toimilaite 1 kpl / jäähdytyspalkki 5 OHJAUS- JA SÄÄTÖLAITTEET Tuotetunnukset 1) Kuvaus Määrä STRA Huonesäädin 1 STRZ Irrallinen lämpötila-anturi 1 STRZ-16-1 Kosteusanturi 1 STRZ-24-1 Muuntaja 1 OHJAUSVAIHTOEHDOT TARPEENMUKAISEEN ILMANVAIHTOON Tuotetunnukset 1) Kuvaus Määrä STRZ-09-2 Läsnäoloanturi (yhden toimiston sovellukselle) 1 STRZ CO2-anturi (kokoushuoneeseen) 1 VENTTIILIT, TOIMILAITTEET JA JOUSTOLETKUT Tuotetunnukset 1) Kuvaus Määrä STRZ ) Venttiili + venttiilin toimilaite 10 IQAZ Joustoletku, työntöliitin 10 KANAVAKOTELO JA INTEGROITU VALO Tuotetunnukset Kuvaus Määrä IQAZ Suorakulmainen kanavakotelo, pituus cm 5 IQAZ Integroitu valo (LED), 2 liitintä / palkki, pituus 1174, with 2 mirtojohdin 5 1) Lisätietoja on annettu STRA-24:n teknisessä käsikirjassa.

22 22 Jäähdytyspalkki IQ Star NOVA II- Tekniset tiedot PCT.312 KANAVOIDUT JÄÄHDYTYSLAITTEET Alakattoihin integroitavalla FläktGroupin WEGA II -jäähdytyspalkilla on seuraavat vaatimukset/toiminnot: (koko, versio jne. on ilmoitettu tuotekoodissa). Eurovent-sertifioitu. Jäähdytys, ilmanvaihto tai Jäähdytys, vesiläitys, ilmanvaihto tai Jäähdytys, sähköläitys, ilmanvaihto. Pi-moottoroitu, jatkuvasti säätyvä IMS-toiminto, jossa tyhjän huoneen virtaustila, tai EC ilmavirtojen helpolle jatkuvalle säädölle ja mahdollisuus asentaa IMS (Pi) -moottori myöheässä vaiheessa. Läitystoiminto, jossa läitys tapahtuu vesipatterilla, ja ilmankiertoa tilassa ohjataan IMS-toiminnolla (Pi). Suurten ilmavirtojen ristivirtausversio kokoushuoneisiin, kapasiteetti jopa 100. FPC (virtauskuvion säätäminen). Hygieeninen malli, joka on helppo puhdistaa alaskäännettävän patterin, imuroinnin mahdollistavan tasauslaatikon ja hygieniakäsitellyn patterin ansiosta, mikä estää pölyn tarttumisen sen pintaan helposti. Pidennetty vaippa; ks. tilauskoodi, helpottaa pääsyä moottoriin, toimilaitteeseen jne. (suositellaan asennettavaksi myös akustisiin kattojärjestelmiin). Pikakiinnitteiset asennuskannakkeet helppoon asennukseen. RAL 9003 kiiltoarvo 30. Tehtaalla asennetut säätimet. Kaikki sähkökomponentit on kytketty riviliittimiin, joihin 24 V:n virransyöttö on helppo kytkeä. Vesitoimilaite, jossa puristusliittimillä varustetut venttiilit. Alapaneeliin integroitu säädin tai Sivulle, alakaton päälle asennettu säädin (ei näy huoneeseen). tai Erikseen toimitettu asennettavaksi haluttuun paikkaan. Versio Wega II:n (IQII) tilauskoodin mukaan. Lisävarusteet erittelyn mukaan. STRA-XX-säätimet erittelyn mukaan.

23
